A2, A6 PEK Control Panel

Bruksanvisning

0460 949 272 NO 20151222 Valid for: from program version 4.10A

INNHOLD

1 INNLEDNING ........................................................................................................ 5

1.1 Kontrollpanel ........................................................................................................5

1.1.1 Knapper og brytere ............................................................................................6

1.2 Trinn én ................................................................................................................. 7

1.2.1 Valg av språk...................................................................................................... 7

1.2.2 Måleenhet ..........................................................................................................9

1.3 Skjerm ................................................................................................................. 10

1.3.1 Symboler på skjermen ..................................................................................... 11

1.4 Generelt om innstillinger ...................................................................................11

1.4.1 Innstilling av tallverdier..................................................................................... 11

1.4.2 Innstilling med gitte alternativer........................................................................ 11

1.5 AVBRYT og ENTER ............................................................................................12

2 MENYER ............................................................................................................. 13

2.1 Hovedmeny.........................................................................................................13

2.1.1 Konfigurasjonsmeny......................................................................................... 14

2.1.2 Verktøymeny .................................................................................................... 14

2.1.3 Innstillingsmenyen for sveisedata ....................................................................15

2.1.4 Målmeny........................................................................................................... 16

2.1.5 Sveisedataminne-meny.................................................................................... 17

2.1.6 Hurtiginnstillingsmeny ......................................................................................18

3 PULVERBUESVEISING...................................................................................... 19

3.1 Innstillinger for pulverbuesveising ..................................................................19

4 METALLBUESVEISING MED GASS ................................................................. 21

4.1 Innstillinger for Metallsveising med gass........................................................21

5 MEISLING ........................................................................................................... 23

5.1 Innstillinger for meisling ...................................................................................23

6 FUNKSJONSFORKLARINGER .........................................................................25

6.1 CA, konstant strømstyrke ................................................................................. 25

6.2 CW, konstant trådmating...................................................................................25

6.3 CC, konstant strøm ............................................................................................25

6.4 Tråd-/elektrodedimensjon .................................................................................25

6.5 Buespenning ......................................................................................................25

6.6 Trådmatingshastighet........................................................................................ 25

6.7 Hastighet for kaldtrådmating (ICE)...................................................................25

6.8 Startforsinkelse for kaldtråd (ICE)....................................................................25

6.9 Kjørehastighet .................................................................................................... 26

6.10 Sveiseretning...................................................................................................... 26

6.11 AC-frekvens ........................................................................................................ 26

6.12 AC-balanse .........................................................................................................26

0460 949 272 © ESAB AB 2015

INNHOLD

6.13 AC-forskyvning ..................................................................................................26

6.14 Pulverforstrømming (SAW) ...............................................................................26

6.15 Gassforstrømming (GMAW)..............................................................................26

6.16 Luftforstrømming (Meisling) ............................................................................. 26

6.17 Starttype.............................................................................................................. 26

6.18 Krypstart tråd ..................................................................................................... 27

6.19 Startfaser ............................................................................................................27

6.20 Maks tomgangsspenning (OCV) .......................................................................27

6.21 Pulveretterstrømming (SAW) ............................................................................27

6.22 Gassetterstrømming (GMAW)...........................................................................27

6.23 Luftetterstrømming (Meisling) .......................................................................... 28

6.24 Kraterfylling ........................................................................................................ 28

6.25 Avbrenningstid...................................................................................................28

6.26 Stoppfaser ..........................................................................................................28

6.27 Dynamisk regulering..........................................................................................28

6.28 Reguleringsparametre ....................................................................................... 28

6.29 Grenseverdier.....................................................................................................29

6.30 Målegrenseverdier .............................................................................................29

7 MINNEHÅNDTERING......................................................................................... 30

7.1 Slik fungerer innstillingspanelet.......................................................................30

7.2 Lagre ...................................................................................................................31

7.3 Tilbakekalle.........................................................................................................32

7.4 Slette ...................................................................................................................33

7.5 Kopiere................................................................................................................34

7.6 Gi navn ................................................................................................................36

7.7 Redigere..............................................................................................................37

8 KONFIGURASJONSMENY ................................................................................39

8.1 Kodelås ............................................................................................................... 39

8.1.1 Status låskode.................................................................................................. 39

8.1.2 Angi / endre låskode ........................................................................................40

8.2 Generell konfigurasjon ......................................................................................40

8.2.1 Hurtiginnstilling av programmerbare knapper ..................................................41

8.2.2 Kvalitetsdatalogg til fil....................................................................................... 42

8.2.3 Konfigurasjon av programmerbare knapper..................................................... 42

8.2.4 Autolagring ....................................................................................................... 44

8.3 Maskininnstillinger............................................................................................. 44

8.3.1 Produktkode ..................................................................................................... 44

8.3.2 Trådmateraksel ................................................................................................45

8.3.3 Kaldtrådaksel (ICE) .......................................................................................... 45

0460 949 272 © ESAB AB 2015

INNHOLD

8.3.4 Kjøreaksel ........................................................................................................46

8.3.5 Utvendig aksel.................................................................................................. 46

8.3.6 Tandem for LAF og TAF strømkilder ................................................................47

8.3.7 Tandem for strømkilden Aristo 1000 ................................................................ 50

8.3.8 Parallelle kraftkilder (gjelder kun Aristo 1000-kraftkilder).................................51

8.3.9 Ice-trådmating ..................................................................................................52

8.3.10 Polaritet (kan bare brukes på strømkilder for Aristo 1000)............................... 53

8.3.11 Node-ID-innstillinger (kan bare brukes på strømkilder for Aristo

1000) ............................................................................................................54

8.3.12 Systeminformasjon (gjelder bare Aristo 1000-strømkilde) ...............................54

8.4 Kabellengder (gjelder bare LAF og TAF-strømkilder).....................................54

8.5 Vedlikehold .........................................................................................................55

8.6 Måleverdier filterfaktor ...................................................................................... 55

9 VERKTØY ........................................................................................................... 56

9.1 Hendelseshåndtering......................................................................................... 56

9.1.1 Hendelseslogg .................................................................................................56

9.1.2 Aktive feil..........................................................................................................57

9.1.3 Enhets ID-er ..................................................................................................... 57

9.1.4 Beskrivelse av feilhåndteringskoder................................................................. 58

9.2 Eksport/import.................................................................................................... 59

9.3 Filbehandler........................................................................................................60

9.3.1 Slette en fil eller mappe.................................................................................... 61

9.3.2 Gi en fil/mappe nytt navn .................................................................................61

9.3.3 Opprette ny mappe ..........................................................................................62

9.3.4 Kopiere og lime inn filer.................................................................................... 62

9.4 REDIGER INNSTILLINGSGRENSE....................................................................63

9.5 REDIGER MÅLGRENSER .................................................................................. 63

9.6 Produksjonsstatistikk........................................................................................65

9.7 Kvalitetsfunksjoner............................................................................................65

9.7.1 Lagre kvalitetsdata ........................................................................................... 66

9.8 Kalender..............................................................................................................67

9.9 Brukerkontoer ....................................................................................................67

9.10 Enhetsinformasjon............................................................................................. 69

MENYSTRUKTUR .....................................................................................................70

TRÅDDIMENSJON ....................................................................................................75

BESTILLINGSNUMMER ........................................................................................... 76

Vi forbeholder oss retten til å endre spesifikasjoner uten varsel.

0460 949 272 © ESAB AB 2015

1 INNLEDNING

For å få maksimalt utbytte av sveiseutstyret ditt anbefaler vi at du leser denne bruksanvisningen.

Du finner generelle driftsopplysninger i bruksanvisningen til styreenheten, automaten, kranen eller strømkilden.

Teksten som vises på skjermen, er tilgjengelig på følgende språk: engelsk, svensk, finsk, norsk, dansk, tysk, fransk, italiensk, nederlandsk, spansk, portugisisk, ungarsk, polsk, amerikansk, tsjekkisk, kinesisk og russisk.

1.1 Kontrollpanel

1. Meny

2. Bryter for posisjonering av markør (posisjoneringsbryter)

3. ENTER

4. Grønn indikatorlampe, lyser når funksjonen er aktiv

5. Sveisestart

6. Sveisestopp

7. Bryter for innstilling av kjørehastighet i målmenyen, i andre menyer for å øke eller redusere innstilte verdier (innstillingsbryter)

8. Manuell kjørebevegelse

9. Manuell trådmating nedover

10. Bryter for innstilling av buespenning i målmenyen, i andre menyer for å øke eller redusere innstilte verdier (innstillingsbryter)

11. Hurtigbevegelse

12. Manuell kjørebevegelse

13. Bryter for innstilling av sveisestrøm/trådmatehastighet i målmenyen, i andre menyer for å øke eller redusere innstilte verdier (innstillingsbryter)

14. Nødstopp

15. Manuell trådmating oppover

0460 949 272

- 5 -

1 INNLEDNING

16. Programmerbare knapper

17. Display

1.1.1 Knapper og brytere

Meny

Med Meny-knappen kommer du alltid tilbake til hovedmenyen i den aktuelle prosessen:

ENTER Med ENTER bekrefter du et valg.

Programmerbare knapper De fem knappene (S1–S5) under displayet har varierende funksjoner. De er programmerbare

knapper, det vil si de kan ha forskjellige funksjoner avhengig av hvilken meny du er i. Den gjeldende funksjonen for disse knappene kan ses fra teksten i den nederste raden på skjermen. Når funksjonen er aktiv, indikeres dette ved at feltet med tekstruten blir hvitt.

Trådmating oppover Knapp for å reversere tråden uten buespenning, for eksempel ved bytte av trådspole. Tråden

mates frem så lenge knappen holdes inne.

Trådmating nedover Knapp for å mate tråden uten buespenning. Tråden mates frem så lenge knappen holdes

inne.

Kjørebevegelse Knapp for kjørebevegelse mot den sveiseretningen der symbolet vises på sveiseutstyret.

Trykk på , eller for å stoppe kjørebevegelsen. Lysdioden lyser under kjørebevegelsen.

0460 949 272

- 6 -

1 INNLEDNING

Kjørebevegelse Knapp for kjørebevegelse mot den sveiseretningen der symbolet vises på sveiseutstyret.

Trykk på , eller for å stoppe kjørebevegelsen. Lysdioden lyser under kjørebevegelsen.

Sveisestart Knapp for sveisestart.

Sveisestopp Knapp for sveisestopp for alle kjørebevegelser og alle motorer.

Posisjoneringsbryter

Bryteren som er plassert øverst til høyre, kalles posisjoneringsbryter i bruksanvisningen og brukes til posisjonering av markøren.

Innstillingsbryter

De tre bryterne under panelet kalles for innstillingsbrytere i bruksanvisningen og brukes til å endre innstilte verdier i panelet.

1.2 Trinn én

1.2.1 Valg av språk

Første gang maskinen startes, vises følgende meny:

Kontrollpanelet er stilt inn på engelsk ved levering. Slik velger du språk:

Trykk på Meny for å komme til hovedmenyen.

0460 949 272

- 7 -

1 INNLEDNING

Plasser markøren på raden KONFIGURASJON ved hjelp av posisjoneringsbryteren.

Trykk på ENTER for å bekrefte valget. Plasser markøren på raden SPRÅK. Trykk på ENTER for å vise en liste over hvilke språk

som er tilgjengelige i kontrollpanelet.

Plasser markøren på raden for riktig språk og trykk på ENTER.

0460 949 272

- 8 -

1 INNLEDNING

1.2.2 Måleenhet

Kontrollpanelet er stilt inn på metrisk måling ved levering. Slik velger du et annet målesystem:

Trykk på Meny for å komme til hovedmenyen. Plasser markøren på raden KONFIGURASJON ved hjelp av posisjoneringsbryteren.

Trykk på ENTER for å bekrefte valget.

Plasser markøren på raden GENERELLE INNST.

Trykk på ENTER for å bekrefte valget.

0460 949 272

- 9 -

1 INNLEDNING

Plasser markøren på raden MÅLEENHET. Trykk på ENTER for å vise en liste over hvilke målesystemer som er tilgjengelige i innstillingspanelet.

Plasser markøren på raden for riktig målesystem, og trykk på ENTER.

1.3 Skjerm

Markør

Kontrollpanelets markør vises ved at den markerte teksten blir hvit og har et sort felt rundt. Markøren vises med fet tekst i bruksanvisningen

Tekstrammer

Nederst på skjermen er det fem rammer med tekst som forklarer den aktuelle funksjonen til de fem programmerbare knappene under skjermen.

0460 949 272

- 10 -

1 INNLEDNING

1.3.1 Symboler på skjermen

A Valgt sveisedataoppsett B Sveiseretning C En feil har oppstått. Se

“Hendelseshåndtering”, side

56.

D Tilbakekalt

minneposisjonsnummer

E Rullemeny. Det finnes mer

informasjon i denne menyen

Piler

Hvis det er mer informasjon bak en rad, markeres dette med en svart pil bak teksten.

1.4 Generelt om innstillinger

Det finnes tre typer innstillinger:

• Innstilling av tallverdier

• Innstilling av angitte alternativer

• Innstilling av AV/PÅ-modus

1.4.1 Innstilling av tallverdier

Ved innstilling av tallverdier brukes innstillingsbryterne for å øke eller redusere innstilte verdier. I målmenyen brukes bryterne for sveisestrøm/trådmatehastighet, buespenning eller kjørebevegelse.

1.4.2 Innstilling med gitte alternativer

Noen innstillinger gjøres ved å velge et alternativ i en liste. Listen kan for eksempel se slik ut:

Markøren er plassert på raden for SAW. Ved å trykke på ENTER på denne plasseringen velger du alternativet SAW. Hvis du ønsker å velge et annet alternativ, plasserer du markøren på riktig rad ved å bevege den opp eller ned med posisjoneringsbryteren. Trykk deretter på ENTER. Hvis du ønsker å gå ut av listen uten å velge noe alternativ, trykker du på AVBRYT (QUIT).

0460 949 272

- 11 -

1 INNLEDNING

1.5 AVBRYT og ENTER

Den programmerbare knappen lengst til høyre brukes vanligvis til AVBRYT, men brukes av og til også til andre funksjoner.

• AVBRYT innebærer at du går tilbake til forrige meny eller bilde.

• Et trykk på ENTER innebærer aktivering av et markert alternativ i en meny eller en liste.

Knappen kalles ENTER i denne bruksanvisningen.

0460 949 272

- 12 -

2 MENYER

The control panel uses several different menus:

• Main menu

• Configuration menu

• Tools menu

• Weld data setting menu

• Measurements menu

• Weld data memory menu

• Fast mode menu

The menu trees are displayed in the "MENU STRUCTURE" appendix to this manual. During start-up, a start-up screen containing information about the current program version is displayed briefly.

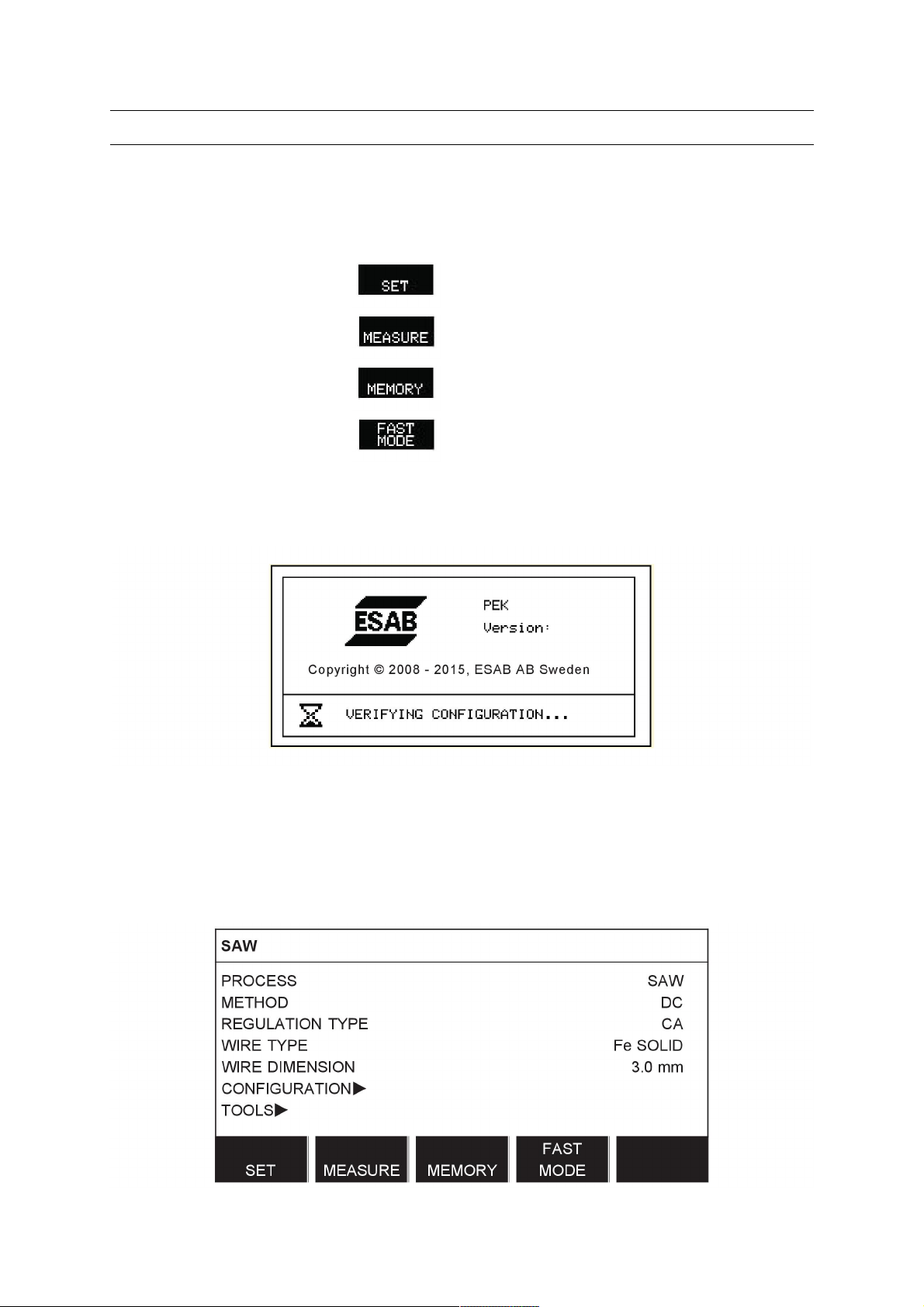

Start-up screen

2.1 Hovedmeny

I MAIN MENU (HOVEDMENY) kan du bytte sveiseprosess og metode, trådtype, reguleringsmetode, tråddimensjon m.m.

Fra denne menyen kommer du videre til andre undermenyer.

0460 949 272

- 13 -

2 MENYER

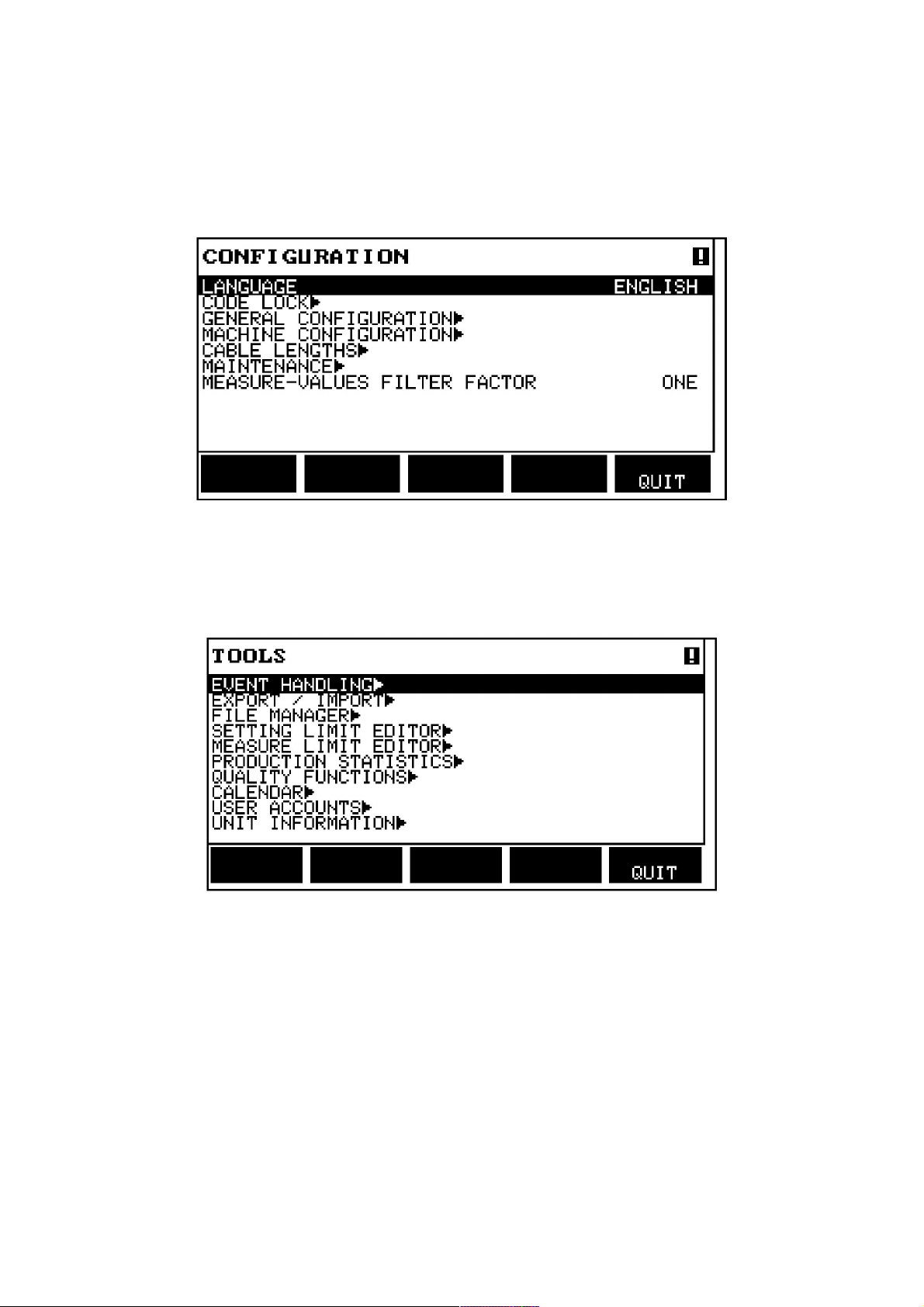

2.1.1 Konfigurasjonsmeny

Hovedmeny → Konfigurasjon

I menyen KONFIGURASJON er det mulig å endre språk, passord, gjøre generelle konfigurasjonsinnstillinger, maskinjusteringer m.m. Menyen har ulikt utseende avhengig av hvilken strømkildevariant som er valgt under Maskinkonfigurasjon.

2.1.2 Verktøymeny

Hovedmeny → Verktøy (Tools)

I verktøymenyen kan du overføre filer, vise kvalitets- og produksjonsstatistikk, hendelseslogg m.m.

0460 949 272

- 14 -

2 MENYER

2.1.3 Innstillingsmenyen for sveisedata

Hovedmeny →

I innstillingsmenyen for sveisedata, STILL, kan man endre ulike sveiseparametre. Menyen ser forskjellig ut alt etter hvilken sveiseprosess du har valgt.

Et annet eksempel på menyen:

0460 949 272

- 15 -

2 MENYER

2.1.4 Målmeny

Hovedmeny →

I MÅL, kan du se oppmålte verdier for ulike sveiseparametre mens sveisingen pågår.

• A 450Amp – Målt sveisestrøm

• 30,0Volt – Målt buespenning

• 50cm/min – Målt kjørehastighet

• 300cm/min – Målt trådmatehastighet

• 30kJ/cm – Angir varmetilførsel per lengdeenhet, som oppnås ved å bruke verdiene som

er valgt for sveisestrøm, buespenning og kjørehastighet

• 300cm/min – Målt kald trådmatehastighet

De oppmålte verdiene blir stående på skjermen også etter at sveisingen er avsluttet.

Du kan gå til andre menyer uten å miste måleverdiene.

Innstillingsbryterne kan brukes til å endre sveiseparametrene i målbildet.

Hvis den innstilte verdien endres mens maskinen ikke brukes, vil måleverdien endres til null.

0460 949 272

- 16 -

2 MENYER

For å aktivere kald trådmating er den programmerbare knappen ICE WF aktivert. Se “Konfigurasjon av programmerbare knapper”, side42. Når knappen er trykket ned, endres kaldtrådhastigheten ved å bruke innstillingsbryteren A til venstre. Hvis knappen ikke er trykket ned, vil innstillingsbryteren påvirke A-kretsen.

I målbildet kan man også se innstilte verdier hvis den programmerbare knappen STILL INN VERDIER er aktivert. Hvis begge de programmerbare knappene ICE WF og STILL INN VERDIER er aktivert, kan matehastigheten for kaldtråden endres. For aktivering, se “Konfigurasjon av programmerbare knapper”, side42.

• 300cm/min – Innstilt trådmatehastighet

• 20.0Volt – Innstilt buespenning

• 30cm/min – Innstilt kjørehastighet

2.1.5 Sveisedataminne-meny

Hovedmeny →

I menyen SVEISEDATAMINNE kan du lagre, hente, slette og kopiere ulike oppsett av sveisedata. Sveisedataoppsettet kan lagres i 255 forskjellige minnenumre.

For mer informasjon, se “MINNEHÅNDTERING”, side30.

0460 949 272

- 17 -

2 MENYER

2.1.6 Hurtiginnstillingsmeny

Hovedmeny →

I menyen HURTIGINNST. kan du "koble opp" programmerbare knapper mot sveisedataminneposisjoner. Innstillingen av dette foretas i konfigurasjonsmenyen. Minnenummeret vises i hjørnet øverst til høyre.

For mer informasjon, se “Hurtiginnstilling av programmerbare knapper”, side41.

0460 949 272

- 18 -

3 PULVERBUESVEISING

Hovedmeny -> Prosess

Ved pulverbuesveising (SAW) smelter en lysbue en tråd som blir matet fram kontinuerlig. Sveisebadet beskyttes av sveisepulver.

Når SAW-prosessen velges, er det mulig å velge mellom to ulike metoder ved å merke METODE med posisjoneringsbryteren og trykke på ENTER. Velg mellom likestrøm, DC, og vekselstrøm, AC.

Når SAW-prosessen velges, er det mulig å velge mellom tre ulike reguleringsmetoder ved å merke REGULERINGSMETODE med posisjoneringsbryteren og trykke på ENTER. Velg mellom konstant sveisestrøm CA, konstant trådmating CW, eller konstant strøm CC (CC kan bare brukes på Aristo 1000), se forklaring i “CA, konstant strømstyrke”, side25, “CW, konstant trådmating”, side25 og “CC, konstant strøm”, side25.

Er det valgt Ice-trådmating, se “Ice-trådmating”, side52, er det bare mulig å velge reguleringstype CW.

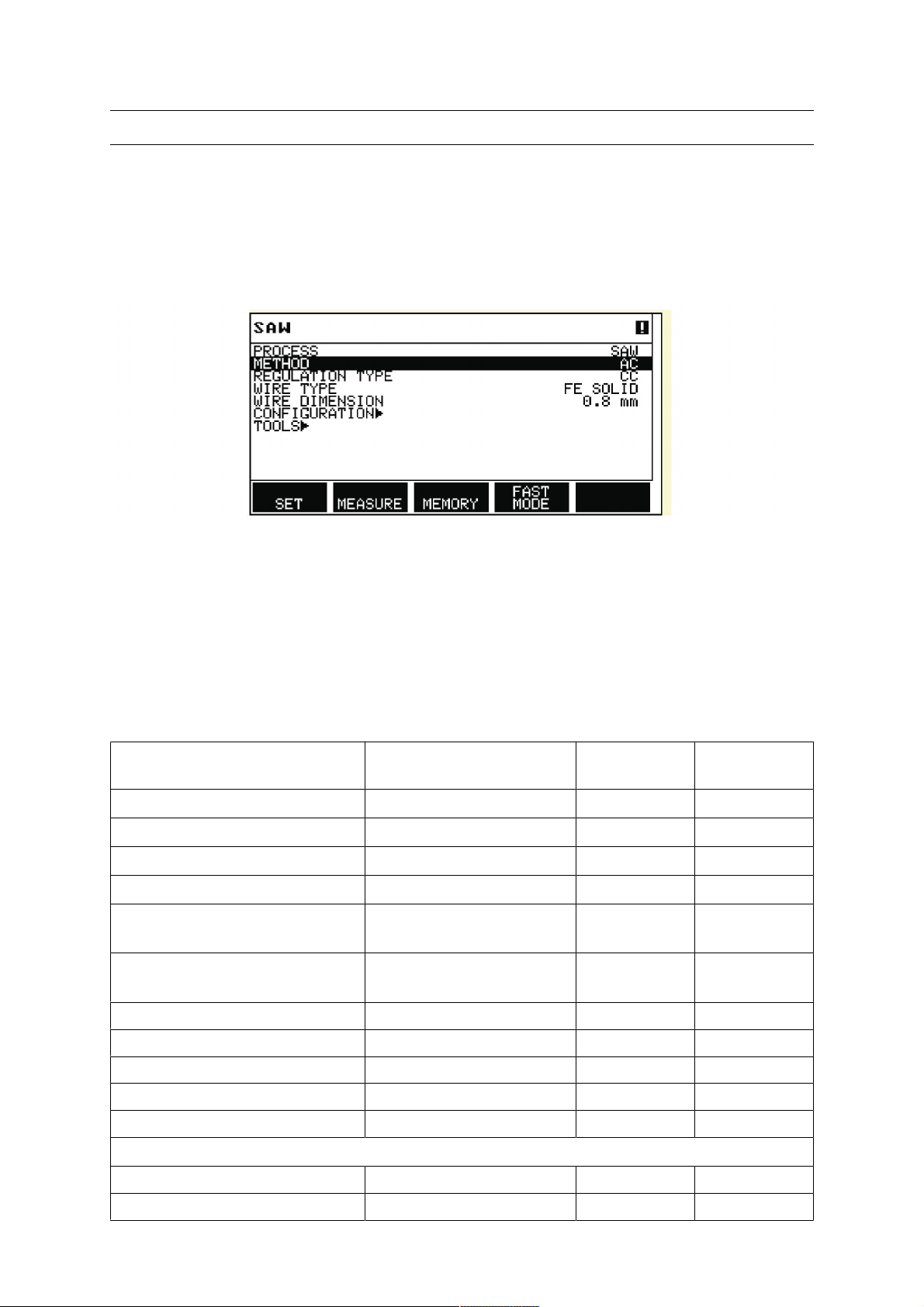

3.1 Innstillinger for pulverbuesveising

Innstillinger Innstillingsområde Trinn på Verdi etter

tilbakestilling

Buespenning

Sveisestrøm1)(CA) Trådmatingshastighet1)(CW) Konstant strøm

1) 3)

(CC)

Hastighet for kaldtrådmating (CW)

Startforsinkelse for kaldtråd

(CW)

14–50V 0,1V (1V) 30 V 0–3200A 1 A 400 A 0 - 2500 cm/min 1 cm/min 300 cm/min 0–3200A 1 A 400 A

0 - 2500 cm/min 1 cm/min 300 cm/min

0 – 99,0s 0,1 s 2,5 s

Kjørehastighet* 0–200cm/min 1 cm/min 50 cm/min Sveiseretning ▲-■ - ■ AC-frekvens 10 - 100 Hz 1 50 Hz AC-balanse 25–75% 1 50% AC-forskyvning –300–+300A/ –10–+10V 1 A / 0,1 V 0

Startdata

Pulverforstrømming 0 – 99,0s 0,1 s 0 s Starttype Direkte eller skrap - Direkte

0460 949 272

- 19 -

3 PULVERBUESVEISING

Innstillinger Innstillingsområde Trinn på Verdi etter

tilbakestilling

Krypstart tråd Automatisk eller Innstilt

- Automatisk

hastighet Krypstarthastighet for tråd 0 - 1000 cm/min 1 cm/min 20 cm/min Startfaser AV eller PÅ - AV Tomgangsspenning AV eller PÅ - AV Maksimal tomgangsspenning 5 - 60 V 0,1 V 50 V

Stoppdata

Pulveretterstrømming 0 – 99,0s 0,1 s 0 s Kraterfylling AV eller PÅ - AV Kraterfyllingstid 0–10 s 0,01 s 1 s Avbrenningstid 0–10 s 0,01 s 1 s Stoppfaser AV eller PÅ - AV Reguleringsparametre Dynamikk Automatiske eller Innstilte

- Automatisk

verdier Induktans Automatiske eller Innstilte

- Automatisk

verdier Grenseverdier - - Målegrenseverdier - - -

Innstillingsområdet avhenger av hvilket produkt som brukes.

Menyen viser innstillingene som tilhører den valgte reguleringstypen.

Kan bare brukes på strømkilder for Aristo 1000

0460 949 272

- 20 -

4 METALLBUESVEISING MED GASS

Prosessen er tilgjengelig for visse typer maskiner.

Hovedmeny → Prosess

Ved Metallbuesveising med gass (GMAW) smelter en lysbue en tråd som blir matet fram kontinuerlig. Sveisebadet beskyttes av dekkgass.

Når Metallbuesveising med gass (GMAW) velges, kan man velge mellom to reguleringsmetoder ved å merke reguleringstypen (REGULATION TYPE) med posisjoneringsbryteret og trykke på ENTER. Velg mellom konstant strømstyrke CA eller konstant trådmating CW, se forklaring i “CA, konstant strømstyrke”, side25 og “CW, konstant trådmating”, side25.

4.1 Innstillinger for Metallsveising med gass

Innstillinger Innstillingsområde Trinn på Verdi etter

tilbakestilling

Buespenning* 14–50V 0,1V (1V) 30 V Sveisestrøm* (CA) 0–3200A 1 A 400 A Trådmatehastighet* (CW) 0 – 2500 cm/min 1 cm/min 300 cm/min Kjørehastighet* 0–200cm/min 1 cm/min 50 cm/min Sveiseretning ▲-■ - ■ Startdata Gassforstrømming 0 – 99,0s 0,1 s 2,0 s Starttype Direkte eller skrap - Direkte Krypstart tråd Automatisk eller Innstilt

- Automatisk

Stoppdata Gassetterstrømming 0 – 99,0s 0,1 s 2,0 s Kraterfylling AV eller PÅ - AV Kraterfyllingstid 0–10 s 0,01 s 1 s Avbrenningstid 0–10 s 0,01 s 1 s Stoppfaser AV eller PÅ - AV

0460 949 272

- 21 -

4 METALLBUESVEISING MED GASS

Innstillinger Innstillingsområde Trinn på Verdi etter

tilbakestilling

Dynamisk regulering Automatisk eller Innstilt

- Automatisk

verdi Grenseverdier - - Målegrenseverdier - - -

*) Innstillingsområdet avhenger av hvilket produkt som brukes.

0460 949 272

- 22 -

5 MEISLING

Prosessen er tilgjengelig for visse typer maskiner.

Hovedmeny → Prosess

Til kullbuemeisling brukes en spesiell elektrode som består av en kullstift med kobberhylse. Det dannes en bue mellom kullstiften og arbeidsemnet, og denne smelter materialet. Det

tilføres luft slik at det smeltede materialet blåses bort. Når prosessen MEISLING er valgt, kan man velge mellom to reguleringsmetoder ved å

merke REGULERINGSMETODE med posisjoneringsbryteren og trykke på ENTER. Velg mellom konstant strømstyrke CA eller konstant trådmating CW, se forklaring i “CA, konstant strømstyrke”, side25 og “CW, konstant trådmating”, side25.

5.1 Innstillinger for meisling

Innstillinger Innstillingsområde Trinn på Verdi etter

tilbakestilling

Buespenning* 14–50V 0,1V (1V) 30 V Sveisestrøm* (CA) 0–3200A 1 A 400 A Trådmatehastighet* (CW) 0 - 2500 cm/min 1 cm/min 300 cm/min Kjørehastighet* 0–200cm/min 1 cm/min 40 cm/min Sveiseretning ▲-■ - ■ Startdata Luftforstrømming 0 – 99,0s 0,1 s 0 s Starttype Direkte eller skrap - Direkte Krypstart tråd Automatisk eller Innstilt

- Automatisk

Stoppdata Luftetterstrømming 0 – 99,0s 0,1 s 0 s Kraterfylling AV eller PÅ - AV Kraterfyllingstid 0–10 s 0,01 s 1 s Avbrenningstid 0–10 s 0,01 s 1 s

0460 949 272

- 23 -

5 MEISLING

Innstillinger Innstillingsområde Trinn på Verdi etter

tilbakestilling

Stoppfaser AV eller PÅ - AV Dynamisk regulering Automatisk eller Innstilt

- Automatisk

verdi Grenseverdier - - Målegrenseverdier - - -

*) Innstillingsområdet avhenger av hvilket produkt som brukes.

0460 949 272

- 24 -

6 FUNKSJONSFORKLARINGER

6.1 CA, konstant strømstyrke

Trådmatingen styres av strømkilden, slik at en konstant strømstyrke kan oppnås.

• Valg av konstant strømstyrke gjøres i hovedmenyen.

6.2 CW, konstant trådmating

Sveisestrømmen blir et resultat av den valgte trådmatehastigheten.

• Valg av konstant trådmating gjøres i hovedmenyen.

6.3 CC, konstant strøm

(kan bare brukes på strømkilder for Aristo 1000) Spenningen varieres, slik at det er mulig å opprettholde en konstant sveisestrøm.

• Valg av konstant strømstyrke gjøres i hovedmenyen. En høyere trådhastighet gir høyere sveisestrøm.

6.4 Tråd-/elektrodedimensjon

Tabellen på side 68 viser hvilke tråd-/elektrodestørrelser som kan velges. Valgte dimensjoner har stor innflytelse på startforløp og kraterfylling. Ved sveising med andre

tråddimensjoner enn de som er angitt i tabellen, velger du den som har en dimensjon som ligger nær en dimensjon i listen.

• Valg av tråd-/elektrodedimensjon gjøres i hovedmenyen.

6.5 Buespenning

Økt buespenning gir lengre bue og et varmere og bredere sveisebad.

• Innstilling av buespenning foretas i målbildet, innstillingsmenyen for sveisedata, eller hurtiginnstillingsmenyen.

6.6 Trådmatingshastighet

Angir hvilken hastighet tråden blir matet med (cm/min). En høyere trådhastighet gir høyere sveisestrøm.

• Innstilling av trådmatehastighet foretas i målbildet, innstillingsmenyen for sveisedata, eller hurtiginnstillingsmenyen.

6.7 Hastighet for kaldtrådmating (ICE)

Hastighet for kaldtrådmating angir hvilken hastighet kaldtråden blir matet med (cm/min).

• Innstilling av hastighet for kaldtrådmating foretas i målbildet, innstillingsmenyen for sveisedata eller hurtiginnstillingsmenyen.

6.8 Startforsinkelse for kaldtråd (ICE)

Startforsinkelse for kaldtråd angir hvor lang tid (s) etter sveisestart kaldtrådmatingen skal begynne.

• Innstilling av startforsinkelse for kaldtråd gjøres i sveisedatamenyen.

0460 949 272

- 25 -

6 FUNKSJONSFORKLARINGER

6.9 Kjørehastighet

Kjørehastighet angir den hastigheten (cm/min) som kranen eller vognen skal forflytte seg med.

• Innstilling av kjørehastighet foretas i målbildet, innstillingsmenyen for sveisedata, eller hurtiginnstillingsmenyen.

6.10 Sveiseretning

Kjørebevegelse i den retningen som symbolet viser.

• Valg av sveiseretning foretas i innstillingsmenyen for sveisedata.

6.11 AC-frekvens

(kan bare brukes på strømkilder for Aristo 1000) Med AC-frekvens menes antall svingninger per sekund gjennom nullnivået.

• Valg av AC-frekvens foretas i menyen for innstilling av sveisedata.

6.12 AC-balanse

(kan bare brukes på strømkilder for Aristo 1000) AC-balansen utgjør forholdet mellom positiv (+) og negativ (–) puls. Den innstilte verdien

angir hvor stor prosentandel av perioden den positive delen utgjør.

• Valg av AC-balanse foretas i menyen for innstilling av sveisedata.

6.13 AC-forskyvning

(kan bare brukes på strømkilder for Aristo 1000) Med AC-forskyvning blir AC-nivået forskjøvet positivt eller negativt i forhold til nullnivået.

• Valg av AC-forskyvning foretas i menyen for innstilling av sveisedata.

6.14 Pulverforstrømming (SAW)

Angir hvor lang tid pulveret skal strømme før lysbuen tennes.

• Innstilling av pulverforstrømming foretas i innstillingsmenyen for sveisedata under startdata.

6.15 Gassforstrømming (GMAW)

Angir hvor lang tid dekkgassen skal strømme før lysbuen tennes.

• Innstilling av gassforstrømming foretas i innstillingsmenyen for sveisedata under startdata.

6.16 Luftforstrømming (Meisling)

Angir hvor lang tid luften skal strømme før lysbuen tennes.

• Innstilling av luftforstrømming foretas i innstillingsmenyen for sveisedata under startdata.

6.17 Starttype

Det finnes to alternative starttyper:

0460 949 272

- 26 -

6 FUNKSJONSFORKLARINGER

• Direktestart, innebærer at kjørehastigheten starter når lysbuen tennes.

• Skrapstart, innebærer at kjørehastigheten starter samtidig med trådmatingen.

• Valg av starttype foretas i innstillingsmenyen for sveisedata under startdata.

6.18 Krypstart tråd

Trådkrypstart brukes til å stille inn ønsket kryphastighet på elektrodemotoren ved start. Hvis man for eksempel stiller denne på 50 i menyen, får man en kryphastighet på 50cm/min. Forhåndsinnstilt verdi AUTO gir en kryphastighet beregnet ut fra innstilte verdier.

• Innstilling av kryphastighet for tråd foretas i innstillingsmenyen for sveisedata under startdata.

6.19 Startfaser

Ved sveising med spesiell tråd eller materiale kan det bli nødvendig å foreta en egen startsekvens. Startsekvensen kan påvirke sveisebadets utseende.

For Startfase1 PÅ kan følgende stilles inn

• Tid s Sveisetid i fase 1.

• Buespenning % I prosent av innstilt spenning

• Trådmating % I prosent av innstilt trådmating

• Sveisestrøm % I prosent av innstilt sveisestrøm

• Kjørehastighet % I prosent av innstilt kjørehastighet

• Innstilling av startfaser foretas i innstillingsmenyen for sveisedata under startdata.

For Startfase2 PÅ kan følgende stilles inn

• Tid s Sveisetid i fase 2.

• Buespenning % I prosent av innstilt spenning

• Trådmating % I prosent av innstilt trådmating

• Sveisestrøm % I prosent av innstilt sveisestrøm

• Kjørehastighet % I prosent av innstilt kjørehastighet

6.20 Maks tomgangsspenning (OCV)

PÅ innebærer at man kan stille inn tomgangsspenningen. AV innebærer at tomgangsspenningen er på innstilt verdi for sveisespenning.

• Innstilling av tomgangsspenning foretas i innstillingsmenyen for sveisedata under startdata.

6.21 Pulveretterstrømming (SAW)

Angir hvor lang tid pulveret skal strømme etter at lysbuen slukkes.

• Innstilling av pulveretterstrømming foretas i innstillingsmenyen for sveisedata under stoppdata.

6.22 Gassetterstrømming (GMAW)

Angir hvor lang tid dekkgassen skal strømme etter at lysbuen slukkes.

• Innstilling av gassetterstrømming foretas i innstillingsmenyen for sveisedata under stoppdata.

0460 949 272

- 27 -

6 FUNKSJONSFORKLARINGER

6.23 Luftetterstrømming (Meisling)

Angir hvor lang tid luften skal strømme etter at lysbuen slukkes.

• Innstilling av luftetterstrømming foretas i innstillingsmenyen for sveisedata under stoppdata.

6.24 Kraterfylling

Kraterfylling muliggjør en kontrollert reduksjon av varme og størrelse på sveisebadet når sveisingen avsluttes. Det gjør det lettere å unngå porer, varmsprekker og kraterdannelse i sveisefugen.

• Innstilling av kraterfylling foretas i innstillingsmenyen for sveisedata under stoppdata.

6.25 Avbrenningstid

Avbrenningstid er en forsinkelse mellom tidspunktet når tråden begynner å bremse, til strømkilden slår av buespenningen. For kort avbrenningstid resulterer i en lang utstikkende tråd etter avsluttet sveising, med fare for at tråden kan bli sittende fast i det størknende sveisebadet. For lang avbrenningstid resulterer i en kortere tråd, med økt fare for at lysbuen slår tilbake til kontaktpunktet.

• Innstilling av avbrenningstid foretas i innstillingsmenyen for sveisedata under stoppdata.

6.26 Stoppfaser

Stoppfaser brukes hovedsakelig til innstilling av kraterfylling.

For Stoppfase1 PÅ kan følgende stilles inn

• Tid s Sveisetid i fase 1.

• Buespenning % I prosent av innstilt spenning

• Trådmating % I prosent av innstilt trådmating

• Sveisestrøm % I prosent av innstilt sveisestrøm

• Kjørehastighet % I prosent av innstilt kjørehastighet

• Innstilling av stoppfaser foretas i innstillingsmenyen for sveisedata under stoppdata.

For Stoppfase2 PÅ kan følgende stilles inn

• Tid s Sveisetid i fase 2.

• Buespenning % I prosent av innstilt spenning

• Trådmating % I prosent av innstilt trådmating

• Sveisestrøm % I prosent av innstilt sveisestrøm

• Kjørehastighet % I prosent av innstilt kjørehastighet

6.27 Dynamisk regulering

Funksjonen dynamisk regulering er utviklet for flerelektrodesveising og endrer egenskapene for strømkilden. Strømkildens egenskaper beregnes ut fra innstilte tråddata.

• Valg av dynamisk regulering foretas i menyen for sveisedata.

6.28 Reguleringsparametre

På visse bruksområder vises funksjonen Reguleringsparametre i stedet for Dynamisk regulering. To innstillinger kan foretas under Reguleringsparametre:

0460 949 272

- 28 -

6 FUNKSJONSFORKLARINGER

• Dynamikk – Påvirker de dynamiske egenskapene

• Induktans – Høyere verdier gir et bredere sveisebad og mindre sprut. Lavere verdier gir en stabil og konsentrert bue og en kraftigere lyd.

• Valg av reguleringsparametre foretas i menyen for sveisedata.

6.29 Grenseverdier

For informasjon om grenseverdier, se “REDIGER INNSTILLINGSGRENSE”, side63.

6.30 Målegrenseverdier

For informasjon om måleparametre, se “REDIGER MÅLGRENSER”, side63.

0460 949 272

- 29 -

7 MINNEHÅNDTERING

7.1 Slik fungerer innstillingspanelet

Innstillingspanelet består av to enheter: arbeidsminnet og sveisedataminnet.

Lagre

Arbeidsminne

I arbeidsminnet lages et komplett oppsett med sveisedatainnstillinger som kan lagres i sveisedataminnet.

Ved sveising er det alltid innholdet i arbeidsminnet som styrer prosessen. Derfor er det også mulig å tilbakekalle et sveisedataoppsett fra sveisedataminnet til arbeidsminnet.

Merk at arbeidsminnet alltid inneholder de sist innstilte sveisedataene. De kan være hentet fra sveisedataminnet eller være innstillinger som er endret individuelt. Arbeidsminnet er med andre ord aldri tomt eller nullstilt.

Hovedmeny → MINNE → SVEISEDATAMINNE

Hente

Sveisedataminne

I kontrollpanelet kan det lagres opptil 255 sveisedataoppsett. Hvert oppsett er gitt et nummer fra 1 til 255.

Det er også mulig å slette, kopiere, endre og navngi dataoppsett og tilbakekalle et sveisedataoppsett i arbeidsminnet.

0460 949 272

- 30 -

7 MINNEHÅNDTERING

7.2 Lagre

Hvis sveisedataminnet er tomt, vises følgende bilde i displayet. Vi skal lagre et sveisedataoppsett. Det får minneposisjon 5. Trykk på LAGRE Nummer 1 vises. Vri på en av innstillingsbryterne til du kommer til nummer 5. Trykk på

LAGRE

Følgende bilde vises i displayet. Sveisedataoppsettet er nå lagret som nummer 5.

Deler av innholdet i sveisedataoppsett nummer 5 vises nederst på skjermen.

0460 949 272

- 31 -

7 MINNEHÅNDTERING

Hvis det allerede er lagret et dataoppsett på det markerte området, blir du spurt om du vil overskrive eller ikke, JA eller NEI.

Gå tilbake til minnemenyen ved å velge NEI.

7.3 Tilbakekalle

Vi vil nå tilbakekalle et lagret dataoppsett. Marker raden ved hjelp av posisjoneringsbryteren. Trykk på TILBAKEKALL (RECALL).

0460 949 272

- 32 -

7 MINNEHÅNDTERING

Trykk på JA for å bekrefte at du vil tilbakekalle dataoppsett nummer 5.

Ikonet i øvre høyre hjørne av målbildet viser hvilket minneposisjonsnummer som er hentet.

7.4 Slette

I minnemenyen er det mulig å slette et eller flere dataoppsett. Vi skal slette et dataoppsett. Merk dataoppsettet. Trykk på SLETT.

0460 949 272

- 33 -

7 MINNEHÅNDTERING

Trykk på JA for å bekrefte at du vil slette.

7.5 Kopiere

Slik kopierer du innholdet i et sveisedataoppsett til et nytt minnenummer: Trykk på 2. FUNKSJ.

0460 949 272

- 34 -

7 MINNEHÅNDTERING

Marker det minnenummeret du vil kopiere og trykk på KOPIER.

Vi vil nå kopiere innholdet i minne nummer 5 til nummer 50.

Marker minnenummer 1 og still inn en av innstillingsbryterne til det minnenummeret som er valgt, i dette tilfellet nummer 50.Trykk på JA.

Dermed er sveisedata nummer 5 kopiert til minne nummer 50.

0460 949 272

- 35 -

7 MINNEHÅNDTERING

7.6 Gi navn

Slik gir du et lagret sveisedataoppsett et eget navn: Trykk på 2ND FUNCT. (2. funksj.). Marker det minnenummeret du vil gi nytt navn og trykk

deretter på GI NYTT NAVN.

Her får du tilgang til et tastatur som brukes på følgende måte:

• Plasser markøren på ønsket tastaturtegn ved hjelp av pilene og posisjoneringsbryteren. Trykk på ENTER. Skriv inn en komplett tekststreng med maks. 40 tegn på denne måten.

• Trykk på FULLFØRT (DONE) for å lagre. Det egne navngitte alternativet vises nå i listen.

0460 949 272

- 36 -

7 MINNEHÅNDTERING

7.7 Redigere

Slik redigerer du innholdet i et sveisedataoppsett: Trykk på 2ND FUNCT. (2. funksj.). Marker det minnenummeret du vil endre og trykk deretter

på REDIGER.

En del av hovedmenyen vises, og i menyen ser du symbolet , som betyr at du er i redigeringsmodus.

Trykk på STILL, og gjør endringene dine. 7

0460 949 272

- 37 -

7 MINNEHÅNDTERING

Følgende meny vises: I dette eksempelet endrer vi sveisestrømmen fra 400 til 500A. Marker sveisestrømmen og gå frem til 500 med en av innstillingsbryterne. Trykk på AVBRYT to ganger.

Innstillingen for sveisedata nummer 5 er redigert og lagret.

0460 949 272

- 38 -

8 KONFIGURASJONSMENY

Hovedmeny → Konfigurasjonsmeny (Configuration menu)

Denne menyen har følgende undermenyer:

• Språk, se “Valg av språk”, side7.

• Kodelås, se “Kodelås”, side39.

• Generell konfigurasjon, se “Generell konfigurasjon”, side40.

• Maskinkonfigurasjon, se “Maskininnstillinger”, side44.

• Kabellengder, se “Kabellengder (gjelder bare LAF og TAF-strømkilder)”, side54.

• Vedlikehold, se “Vedlikehold”, side55.

• Måleverdier filterfaktor, se “Måleverdier filterfaktor”, side55.

8.1 Kodelås

Hovedmeny → Konfigurasjonsmeny → Låsefunksjon

Når låsefunksjonen er aktivert, og du er i målbildet eller hurtiginnstillingsmenyen, kreves det et passord (låskode) for å gå ut av disse menyene.

Låsefunksjonen aktiveres i konfigurasjonsmenyen.

8.1.1 Status låskode

I status låskode kan du aktivere/deaktivere låsefunksjonen uten å slette gjeldende låskode i tilfelle du deaktiverer funksjonen. Hvis det ikke er lagret noen låskode og du forsøker å aktivere kodelåsen, vises tastaturet for inntasting av en ny låsekode.

Oppheving av låsestatus

Når du befinner deg i målbildet eller hurtiginnstillingsmenyen, og låsefunksjonen er deaktivert, kan du fritt avslutte disse menyene ved å trykke på AVBRYT eller MENY for å komme til hovedmenyen.

0460 949 272

- 39 -

8 KONFIGURASJONSMENY

Er funksjonen aktivert og du forsøker å avslutte, vises følgende bilde for å varsle brukeren om låsebeskyttelsen.

TRYKK ENTER FOR LÅSKODE...

Her er det mulig å velge AVBRYT for å angre og komme tilbake til den forrige menyen, eller gå videre ved å trykke på ENTER for å taste inn låskoden.

Du kommer da til menyen med tastaturet hvor du kan skrive inn koden. Trykk ENTER etter hvert tegn og bekreft koden ved å trykke ENTER igjen.

Følgende tekstramme vises: ENHETEN ULÅST!

Hvis koden ikke stemmer, får du en feilmelding som gir deg mulighet til å forsøke på nytt eller gå tilbake til den opprinnelige menyen, det vil si målbildet eller hurtiginnstillingsmenyen.

Hvis koden er riktig, oppheves alle sperrer til andre menyer, men låsefunksjonen forblir aktivert. Dette betyr at du kan gå ut av målbildet og hurtiginnstillingsmenyen midlertidig, men beholde låsemodus når du går tilbake til disse menyene.

8.1.2 Angi / endre låskode

I angi/endre låskode er det mulig å redigere en eksisterende låskode eller taste inn en ny. En låskode kan bestå av maksimalt 16 valgfrie bokstaver eller tall.

8.2 Generell konfigurasjon

Hovedmeny → Konfigurasjonsmeny → Generelle innstillinger

I denne menyen kan du stille inn:

• Hurtiginnstilling av programmerbare knapper, se “Hurtiginnstilling av programmerbare knapper”, side41

• Kvalitetsdatalogg til fil, se “Kvalitetsdatalogg til fil”, side42

• Innstilling programmerbare knapper, se “Konfigurasjon av programmerbare knapper”, side42

• Automatisk sveisedatalagring, se “Autolagring”, side44

• Lengdeenhet, se “Måleenhet”, side9

0460 949 272

- 40 -

8 KONFIGURASJONSMENY

8.2.1 Hurtiginnstilling av programmerbare knapper

Den programmerbare knappene SVEISEDATA 1 t.o.m. SVEISEDATA 4 vises i hurtiginnstillingsmenyen.

Knappene konfigureres slik: Plasser markøren på raden for SOFT KEY NUMBER (PROGRAMMERBAR KNAPP NR.).

Knappene er nummerert 1-4, fra venstre mot høyre. Velg ønsket knapp ved å angi nummeret med innstillingsbryterne.

Gå deretter til neste rad ASSOSIERTE SVEISEDATA. Her kan du bla i de sveisedataoppsettene som er lagret i sveisedataminnet. Velg ønsket sveisedatanummer med innstillingsbryterne. Trykk på LAGRE for å lagre. Trykk på SLETT for å fjerne det lagrede oppsettet.

0460 949 272

- 41 -

8 KONFIGURASJONSMENY

8.2.2 Kvalitetsdatalogg til fil

I menyen KVALITETSDATALOGG TIL FIL aktiveres den med PÅ.

Les mer om innstillinger for kvalitetsfunksjonen i “Kvalitetsfunksjoner”, side65.

8.2.3 Konfigurasjon av programmerbare knapper

Vi har tidligere beskrevet innstillingspanelets "programmerbare" knapper. Ved pulverbuesveising (SAW) og ved metallsveising med gass (GMAW) kan brukeren selv stille inn funksjonen for disse knappene ved å velge fra en liste med alternativer. Det finnes åtte programmerbare knapper som kan tildeles en funksjon.

Det er mulig å velge mellom følgende alternativer:

• Ingen

• Gass/pulver

• Stille inn verdier Innstilte referanseverdier vises i stedet for målverdiene i målmenyen.

• Relé 2 Stiller inn reléutgang nr. 2 på maskinkretskortet, som kunden kan bruke til hvilken som

helst funksjon.

• Retning

• Fjernst. I/O Brukes når man vil styre PEK og sveisestrømkilden via en ekstern I/O-enhet.

• Ekstern aksel Aktiveres når man har en ekstern I/O-enhet til styring av f.eks. en rullebukk.

• Tandem Brukes ved sveising med to sveisehoder.

• Kaldtråd (ICE) Brukes når en ikke-strømførende tråd mates ned i sveisebadet og kaldtrådens hastighet

skal vises på skjermen.

0460 949 272

- 42 -

8 KONFIGURASJONSMENY

Skjermbildet har to kolonner, én for SOFT KEYS (PROGRAMMERBARE KNAPPER) og én for FUNKSJON.

Når du tildeler knappene funksjoner, nummereres disse fra venstre slik:

Slik tildeler du en programmerbar knapp en ny funksjon: Plasser markøren på den raden som har det programmerbar knapp-nummeret som du vil

bruke, og trykk på ENTER. En hurtigmeny viser funksjonsvalgene. Velg med posisjoneringsbryteren, og trykk på ENTER.

På samme måte kan man tildele de øvrige knappene en ny funksjon ved å koble et knappenummer i venstre kolonne til en funksjon i den høyre kolonnen.

0460 949 272

- 43 -

8 KONFIGURASJONSMENY

8.2.4 Autolagring

Hvis et sveisedataoppsett er tilbakekalt fra en minneposisjon i sveisedataminnet og du endrer innstillingene, blir endringene automatisk lagret i arbeidsminnet ved sveisestopp i den siste tilbakekalte minneposisjonen.

Manuell lagring av sveisedata i et minnenummer sperrer neste automatiske lagring. Minnenummeret som sveisedataoppsettet er lagret i, vises i det øverste høyre hjørnet i

målbildet.

8.3 Maskininnstillinger

Hovedmeny → Konfigurasjonsmeny → Maskininnstillinger

I denne menyen kan du stille inn:

• Produktkode, se “Produktkode”, side44

• Trådmateaksel, se “Trådmateraksel”, side45

• Kaldtrådmateaksel, se “Kaldtrådaksel (ICE)”, side45

• Kjøreaksel, se “Kjøreaksel”, side46

• Ytre aksel, se “Utvendig aksel”, side46

• Tandem, se “Tandem for LAF og TAF strømkilder”, side47 og “Tandem for strømkilden Aristo 1000”, side50

• Parallelle strømkilder, se “Parallelle kraftkilder (gjelder kun Aristo 1000-kraftkilder)”, side 51

• Ice-trådmater, se “Ice-trådmating”, side52

• Polaritet, se “Polaritet (kan bare brukes på strømkilder for Aristo 1000)”, side53

• Node ID-innstillinger, se “Node-ID-innstillinger (kan bare brukes på strømkilder for Aristo

1000)”, side54

• Systeminformasjon, se “Systeminformasjon (gjelder bare Aristo 1000-strømkilde)”, side 54

8.3.1 Produktkode

I menyen PRODUKTKODE velger man hvilken automat, kran, rullebukk eller manipulator som brukes.

Ved valg av produktkode velges automatisk riktig motortype og innstilling av riktig utvekslingsforhold for den girkassen som brukes i respektive produkt.

0460 949 272

- 44 -

8 KONFIGURASJONSMENY

Følgende alternativer kan velges:

• A2TFJ1 A2 automatisk sveisetraktor for pulverbuesveising (SAW)

• A2TGJ1 A2 automatisk sveisetraktor for metallsveising med gass (GMAW)

• A6TFF1 A6 automatisk sveisetraktor for pulverbuesveising (SAW)

• MTW600 A6 automatisk sveisetraktor for pulverbuesveising (SAW)

• FREE 2 AXIS Valgfri konfigurering for tilkobling av to motorer til motorkortet. Én for trådmating og én

for kjørebevegelse.

• FREE 3 AXIS Valgfri konfigurering for tilkobling av ekstern rullebukk, manipulator eller lineæraksel

samt for to motorer til motorkortet. Én for trådmating og én for kjørebevegelse.

8.3.2 Trådmateraksel

Trådmatermotoren stilles inn automatisk i henhold til tabellene nedenfor.

A2TFJ1 A2TGJ1 A6TFF1 MTW600

Motor 5035 38 RPM 5035 68 RPM VEC4000 FHP258 Gir 1 49:1 49:1 156:1 24:1 Gir 2 1:1 1:1 1:1 1:1 Diameter materuller 49 mm 49 mm 49 mm 30 mm Pulssensor 28ppr 28ppr 32ppr 28ppr Lav manuell

150 cm/min 150 cm/min 150 cm/min 150 cm/min

hastighet Høy manuell

300 cm/min 300 cm/min 300 cm/min 300 cm/min

hastighet

FREE 2 AXIS FREE 3 AXIS

Motor VEC 4000 VEC 4000 Gir 1 156:1 156:1 Gir 2 1:1 1:1 Diameter materuller 49 mm 49 mm Pulssensor 32ppr 32ppr Lav manuell hastighet 150 cm/min 150 cm/min Høy manuell hastighet 300 cm/min 300 cm/min

8.3.3 Kaldtrådaksel (ICE)

FREE 2 AXIS FREE 3 AXIS

Motor VEC 4000 VEC 4000 Gir 1 156:1 156:1 Gir 2 1:1 1:1 Diameter materuller 49 mm 49 mm

0460 949 272

- 45 -

8 KONFIGURASJONSMENY

FREE 2 AXIS FREE 3 AXIS

Pulssensor 32ppr 32ppr Lav manuell hastighet 150 cm/min 150 cm/min Høy manuell hastighet 300 cm/min 300 cm/min

8.3.4 Kjøreaksel

Kjøremotoren stilles inn automatisk i henhold til tabellene nedenfor.

A2TFJ1 A2TGJ1 A6TFF1 MTW600

Motor 4030-350 4030-350 FHP258 FHP258 Gir 1 375:10 375:10 24:1 75:2 Gir 2 51:1 51:1 51:1 51:1 Hjuldiameter 158 mm 158 mm 180 mm 158 mm Pulssensor 60ppr 60ppr 28ppr 60ppr Høy manuell

200 cm/min 200 cm/min 200 cm/min 200 cm/min

hastighet

FREE 2 AXIS FREE 3 AXIS

Motor VEC 4000 VEC 4000 Gir 1 312:1 312:1 Gir 2 1:1 1:1 Hjuldiameter 65 mm 65 mm Pulssensor 32ppr 32ppr Høy manuell hastighet 200 cm/min 200 cm/min

8.3.5 Utvendig aksel

Ved tilkobling av en ekstern rullebukk, manipulator eller lineæraksel må man velge FREE 3 AXIS.

Ved valget FREE 3 AXIS stilles motoren automatisk inn iht. tabellene nedenfor.

Rullebukk Lineær Posisjonsinnstill

Gir 1 560:1 560:1 560:1 Gir 2 111:22 111:22 111:22 Gir 3 1:1 1:1 1:1 Hjuldiameter 160 mm 160 mm 160 mm Pulssensor 30ppr 30ppr 30ppr Høy manuell hastighet 200 cm/min 200 cm/min 200 cm/min Frekvensrate 85:50 85:50 85:50 Motor 2000o/min 2000o/min 2000o/min Sveisediameter 1000 mm - 1000 mm Rullediameter 1000 mm - -

0460 949 272

- 46 -

8 KONFIGURASJONSMENY

8.3.6 Tandem for LAF og TAF strømkilder

Brukes ved sveising med to sveisehoder. Plasser markøren på raden TANDEM, og trykk på ENTER. Velg PÅ med

posisjoneringsbryteren, og trykk på ENTER.

For å kunne sveise med to sveisehoder må man stille inn funksjonen SVEISEHODEOFFSET.

SVEISEHODEOFFSET er avstanden i millimeter mellom sveisehodene. Når man angir avstanden mellom sveisehode 1 FREMRE og sveisehode 2 BAKRE, regner

styreenheten verdien om til en tid mellom det at sveisehode 1 starter og sveisehode 2 skal starte.

Den tiden som styreenheten kan beregne for avstanden mellom start og stopp av sveisestrømkildene, er maksimalt 65 sekunder. Dette betyr at hvis for eksempel 50cm/min er spesifisert, kan 2000mm velges som maksimal SVEISEHODEOFFSET. Dette for at ikke tiden skal løpe ut før sveisehode 2 kommer frem til startpunktet.

BAKRE FREMRE

SVEISEHODEOFFSET

MERK!Sørg for at begge styreenhetene har samme innstillinger for SVEISEHODEOFFSET

og angir samme kjørehastighet. Styreenheten Master skal tildeles FREMRE, og styreenheten Slave skal tildeles BAKRE. Kjørebevegelsen styres alltid fra Master.

0460 949 272

- 47 -

8 KONFIGURASJONSMENY

Verdiene for å sveise med to sveisehoder angis på følgende måte: Plasser markøren på raden SVEISEHODE. Angi om innstillingen gjelder

Master-styreenheten FREMRE eller Slave-styreenheten BAKRE.

• Plasser markøren på raden SVEISEHODEOFFSET, og angi avstanden mellom de to sveisehodene.

Eksempel, I/O PÅ

SVEISEHODEOFFSET

•

Sveisehode 2 (slave)

BAKRE

Sveisehode 1 (master)

FREMRE

Trykk på Start, for sveisehode 1.

• Sveisehode 1 begynner å sveise.

• Sveisehode 2 begynner å sveise først når utgangsposisjonen for sveisehode 1 er nådd (avstanden som er angitt i SVEISEHODEOFFSET).

• Trykk på Stopp, for sveisehode 1.

• Sveisehode 1 stopper å sveise, men fortsetter kjørebevegelsen.

• Sveisehode 2 slutter å sveise når det har nådd det punktet der utstyr1 sluttet å sveise (avstanden som er angitt i SVEISEHODEOFFSET).

• Sveisingen er ferdig.

0460 949 272

- 48 -

8 KONFIGURASJONSMENY

Eksempel, I/O AV

Sveisehode 2 (slave)

BAKRE

Sveisehode 1 (master)

FREMRE

SVEISEHODEOFFSET

• Trykk på Start, for sveisehode 1 og sveisehode 2 samtidig.

• Sveisehode 1 begynner å sveise.

• Sveisehode 2 begynner å sveise først når utgangsposisjonen for sveisehode 1 er nådd (avstanden som er angitt i SVEISEHODEOFFSET).

• Trykk på stopp, for sveisehode 1 og sveisehode 2 samtidig.

• Sveisehode 1 slutter å sveise, men kjørebevegelsen fortsetter.

• Sveisehode 2 slutter å sveise når det har nådd det punktet der utstyr1 sluttet å sveise (avstanden som er angitt i SVEISEHODEOFFSET).

• Sveisingen er ferdig.

0460 949 272

- 49 -

8 KONFIGURASJONSMENY

8.3.7 Tandem for strømkilden Aristo 1000

Benyttes ved sveising med to eller flere sveisehoder. Sveisehodene styres av hver sin innstillingsboks (PEK).

Plasser markøren på raden TANDEM, og trykk på ENTER. Velg PÅ med posisjoneringsbryteren og trykk på ENTER.

Det fremre sveisehodet er valgt.

Her er det bakre sveisehodet valgt.

SVEISEHODE

Velg om sveisehodet skal være det forreste (FREMRE) eller det bakerste (BAKRE).

AC-SYNK. MASTER

Én strømkilde i et tandemsystem må angis som AC-synkroniseringsmaster hvis synkronisert AC-sveising brukes. Fortrinnsvis er den første strømkilden for AC-sveising angitt som AC-synkroniseringsmaster.

KJØREKONTROLL

Velg om sveisehodet skal styre kjørebevegelsen. Både det fremre og det bakre sveisehodet kan styre kjørebevegelsen, men bare ett om gangen.

SYNKRON. SVEISESTART

Velger du PÅ, betyr det at du bare trenger å starte innstillingsboksen til det fremre sveisehodet. Det bakre startes automatisk. Har du valgt AV, må du starte alle sveisehodene med den respektive innstillingsboksen.

0460 949 272

- 50 -

8 KONFIGURASJONSMENY

SYNKRON. AC-SVEISING

Synkronisert AC-sveising innebærer at frekvens og balanse, AC-pulsene, blir synkronisert til samme verdi for alle sveisehodene i tandemsystemet.

SVEISEHODEOFFSET

SVEISEHODEOFFSET er avstanden i millimeter mellom sveisehodene. Sveisehodeoffset burde alltid være innstilt, uansett om synkronisert sveisestart er valgt eller ikke. Hvis en ikke-synkronisert sveisestart velges, brukes forskyvningen for å beregne tidsforsinkelse for sveisestarten på det bakre sveisehodet.

BAKRE FREMRE

SVEISEHODEOFFSET

Faseskift (gjelder kun AC-sveising)

Faseskift innebærer en faseforskyvning i forhold til det fremre sveisehodet. Enheten er grader.

8.3.8 Parallelle kraftkilder (gjelder kun Aristo 1000-kraftkilder)

For at de to strømkildene skal kunne settes opp parallelt, skal bare de to strømkildene som skal kobles til, ha strøm og være aktive på CAN2-bussen.

0460 949 272

- 51 -

8 KONFIGURASJONSMENY

Utfør innstillingene for parallelle strømkilder som følger:

1. Angi PARALLELLE STRØMKILDER-funksjonen til PÅ.

2. Angi Parallellkoblings-ID. Den første parallellkoblingen er angitt til 1, den neste parallellkoblingen er angitt til 2 osv.

3. Velg menylinjen Koble til slave, og trykk på Enter. Meldingen "Koble til" vises.

4. Trykk på Enter igjen.

Når Master- og Slave-strømkildene er koblet til, vises teksten "Koblet til".

8.3.9 Ice-trådmating

I menyen maskininnstillinger kan alternativet ICE TRÅDMATER velges (PÅ). Hvis ice-trådmating er valgt, vises alternativet ICE TRÅDMATERAKSEL.

0460 949 272

- 52 -

8 KONFIGURASJONSMENY

Ice-trådmateakselens innstillinger skal være identiske med trådmateakselens.

• Motoren velges fra en nedtrekksmeny med følgende alternativer:

• GIR 1 skal settes på PÅ. Verdien kan ikke være AV.

• GIR 2 skal normalt settes på PÅ, men AV kan velges.

• Verdiene N1 og N2 under Gir 1 og 2 stilles inn med et av de tre innstillingsbryterene nederst på panelet. Intervallene for N1 og N2 avhenger av hvilken motor som er valgt.

• DIAM. MATERRULLER velges med valgfritt innstillingsbryter. Intervallet avhenger av hvilken motor som er valgt.

• ENKODERPULSER velges med valgfri innstillingsbryter. Intervallet ligger mellom 1–9998 ppr (ppr = pulses per revolution).

• LAV MANUELL HAST. velges med en av innstillingsbryterne. Intervallet er 1–1000cm/min.

• HØY MANUELL HAST. velges med en av innstillingsbryterne. Intervallet er 1–5000cm/min.

8.3.10 Polaritet (kan bare brukes på strømkilder for Aristo 1000)

I menyen POLARITET kan du stille inn sveisepolariteten.

• For å sveise med positiv polaritet på sveisetråden og negativ polaritet på arbeidsstykket, velg Positiv polaritet.

• For å sveise med negativ polaritet på sveisetråden og positiv polaritet på arbeidsstykket, velg Negativ polaritet.

0460 949 272

- 53 -

8 KONFIGURASJONSMENY

8.3.11 Node-ID-innstillinger (kan bare brukes på strømkilder for Aristo 1000)

Har I/O noder med i systemet, angis ID-numrene til disse her.

8.3.12 Systeminformasjon (gjelder bare Aristo 1000-strømkilde)

SYSTEMINFORMASJON-menyen viser bare aktive strømkilder som er koblet til via CAN2-bussen, hvis strømkildene er i tandem- eller parallellmodus samt hvis de er konfigurert som Master eller Slave.

8.4 Kabellengder (gjelder bare LAF og TAF-strømkilder)

Buespenningen påvirkes av impedansen i sveisekablene. Impedansen påvirkes blant annet av kablenes lengde og kabeltverrsnitt samt hvordan de er trukket. Dette er spesielt fremtredende ved AC-sveising.

Kompensasjon for spenningsfeltet med lange kabler oppnås hvis den aktuelle kabellengden angis.

Den totale kabellengden (sveisekabel og jordingskabel til sammen) skal mates inn. Merk! Ved bruk av to kabler skal man legge sammen tverrsnittet for begge kablene.

Denne funksjonen er aktiv under startforløpet til strømkilden har mottatt måleverdien som den kan regulere på.

Dersom Maks OCV er valgt, blir denne funksjonen inaktiv.

0460 949 272

- 54 -

8 KONFIGURASJONSMENY

8.5 Vedlikehold

Hovedmeny → Konfigurasjonsmeny (Configuration menu) → Service (Maintenance)

I denne menyen stiller du inn hvor ofte kontaktmunnstykket skal skiftes ut. Angi etter hvor mange sveisestarter skiftet skal utføres, ved å merke raden INTERV. BYTTE KONT. MUNNSTK. (CONTACT TIP CHANGE INTERVAL) og trykk på ENTER. Verdien endres med innstillingsbryterene. Når intervallet er passert, vises feilkode 54 i feilloggen.

Hvis du velger GRENSE FOR TOTAL DRIFTSTID (TOTAL RUNNING TIME LIMIT) i stedet for antall starter, kontaktes en autorisert ESAB-servicetekniker.

8.6 Måleverdier filterfaktor

Hovedmeny → Konfigurasjonsmeny → Måleverdier filterfaktor

Denne menyen gir en filterfaktor for måleverdiene av sveisestrømmen. Jo høyere filterfaktorverdi du velger, jo mer stabil blir måleverdien av sveisestrøm. Du kan velge mellom filterfaktorene 1, 2 og 4.

Plasser markøren på raden MÅLEVERDIER FILTERFAKTOR, og trykk på ENTER. En hurtigmeny viser filterfaktorer 1, 2 og 4. Velg den foretrukne filterfaktoren med posisjoneringsbryteret, og trykk på ENTER.

0460 949 272

- 55 -

9 VERKTØY

Hovedmeny → Verktøy

Denne menyen har følgende undermenyer:

• Hendelseshåndtering “Hendelseshåndtering”, side56.

• Eksport/import, se “Eksport/import”, side59.

• Filbehandler, se “Filbehandler”, side60.

• Rediger grenseverdier, se “REDIGER INNSTILLINGSGRENSE”, side63.

• Rediger målegrenseverdier, se “REDIGER MÅLGRENSER”, side63.

• Produksjonsstatistikk, se “Produksjonsstatistikk”, side65.

• Kvalitetsfunksjoner, se “Kvalitetsfunksjoner”, side65.

• Kalender, se “Kalender”, side67.

• Brukerkontoer, se “Brukerkontoer”, side67.

• Enhetsinformasjon, se “Enhetsinformasjon”, side69.

9.1 Hendelseshåndtering

Hovedmeny → Verktøy → Hendelseshåndtering

Feilkoder benyttes for å påvise at det har oppstått en feil i sveiseprosessen. Angitt med en hurtigmeny i displayet, og det vises et utropstegn øverst i høyre hjørne i displayet.

OBS! forsvinner fra displayet med én gang man åpner hendelsesloggmenyen. Hendelseshåndteringsmenyen har to undermenyer, Hendelseslogg (se “Hendelseslogg”,

side56) og Aktive feil (se “Aktive feil”, side57).

9.1.1 Hendelseslogg

Hovedmeny → Verktøy → Hendelseshåndtering → Hendelseslogg

Alle feil som oppstår ved bruk av sveiseutstyret, dokumenteres som feilmeldinger i feilloggen. Det er mulig å lagre opptil 99 feilmeldinger. Hvis feilloggen blir full, det vil si at det er lagret 99 feilmeldinger, slettes automatisk den eldste meldingen når neste feil oppstår.

0460 949 272

- 56 -

9 VERKTØY

Feilloggen viser følgende informasjon:

• Hvilket feilnummer feilen har

• Hvilken dag feilen oppstod

• Hvilket klokkeslett feilen oppstod

• I hvilken enhet feilen har oppstått (se “Enhets ID-er”, side57)

• Hvilken feilhåndteringskode feilen har (se “Beskrivelse av feilhåndteringskoder”, side

58)

9.1.2 Aktive feil

Hovedmeny → Verktøy → Hendelseshåndtering → Aktive feil

Menuen for aktive feil viser bare feil som er aktive på nåværende tidspunkt.

9.1.3 Enhets ID-er

Forklaring av enhets-ID-er for strømkildene LAF og TAF: 2 = Strømkilde 6 = Trådmating og kjørebevegelse (motorkort) 8 = Kontrollpanel

Merk! Enhets-ID-ene spesifisert ovenfor, gjelder strømkildene LAF og TAF og utgjør et eksempel på enhets-ID-er for Aristo1000, ettersom nodene i en Aristo1000 kan ha ulike

ID-nummere avhengig av konfigurasjonen av utstyret.

0460 949 272

- 57 -

9 VERKTØY

9.1.4 Beskrivelse av feilhåndteringskoder

Nedenfor finner du en beskrivelse av feilkoder som brukeren selv kan gjøre noe med. Dersom det vises andre koder, må du starte maskinen på nytt, og hvis feilen vedvarer, må servicetekniker tilkalles.

Feilkode Beskrivelse LAF, TAF Aristo 1000 6 4201, 4202,

4203

Høy temperatur

Strømkilden er overopphetet og avbryter sveisingen. Sveisingen blir tillatt igjen når temperaturen går under maks temperaturgrense.

Tiltak: Kontroller at områdene for inntak og utslipp av kaldluft ikke er tilstoppet eller skittent. Kontroller arbeidssyklusen som benyttes for å forvisse deg om at utstyret ikke overbelastes. Kontakt en tekniker hvis feilen fortsetter.

7 Lav sveisestrøm

Sveisebuen er slått av på grunn av for lav sveisestrøm under sveiseprosessen.

Tiltak: Blir tilbakestilt ved neste sveisestart. Kontakt en tekniker hvis feilen fortsetter.

8 Lav batterispenning

For lav batterispenning. Hvis batteriet ikke blir skiftet, forsvinner alle data som er lagret. Ingen funksjoner blir sperret av denne feilen.

Tiltak: Tilkall en tekniker for å skifte batteriet.

11 8411

underkode 0

Hastighetsfeil på en motor, (trådmating, kjøremotor)

En motor kan ikke opprettholde hastigheten. Sveisingen stoppes. Tiltak: Kontroller at trådmatingen ikke har satt seg fast eller går

for raskt. Kontakt en tekniker hvis feilen fortsetter.

12 Intern kommunikasjonsfeil (advarsel)

Belastningen på systemets CAN-buss er for høy. Strømkilden kan ha mistet kontakten med styreenheten.

Tiltak: Kontroller utstyret for å se at alt er riktig tilkoplet. Kontakt en tekniker hvis feilen fortsetter.

14 Kommunikasjonsfeil

Systemets CAN-buss har midlertidig sluttet å fungere på grunn av for høy belastning. Den pågående sveiseprosessen stanses.

Tiltak: Kontroller utstyret for å se at alt er riktig tilkoplet. Slå av strømforsyningen for å nullstille enheten. Kontakt en tekniker hvis feilen fortsetter.

17 8117 Mistet kontakten med enhet

Mistet kontakt med en av enhetene. Tiltak: Kontroller kablene og kontakten mellom styreenheten og

strømkilden. Kontakt en tekniker hvis feilen fortsetter.

0460 949 272

- 58 -

9 VERKTØY

Feilkode Beskrivelse LAF, TAF Aristo 1000 32 Ingen gassflyt

Start forhindres.

Tiltak: Kontroller gassventilen, slangene og tilkoblingene.

43 Høy sveisestrøm

Strømkilden har slått av sveiseprosessen fordi strømmen har overskredet maks strømgrense for strømkilden.

Tiltak: Blir tilbakestilt ved neste sveisestart. Kontakt en tekniker hvis feilen fortsetter.

44 Startpause sveisestrøm

Sveiseprosessen har stoppet fordi den ikke har kommet i gang innen 10 sekunder.

168, 169 8411

underkode 1

2310 Strømservometning

3205 Høy likespenning

5010 Høy induktans

Tiltak: Blir tilbakestilt ved neste sveisestart. Kontakt en tekniker

hvis feilen fortsetter.

En motor har stoppet.

Det kommer ingen pulser fra motorpulstransduseren. For LAF og TAF: 168 = Motor M1 (Trådmatermotor), 169 = Motor

M2 (Kjørebevegelsesmotor) Tiltak: Kontroller motorkablene. Bytt ut pulstransduseren.

Kraftkilden har midlertidig levert maksimal strøm.

Tiltak: Prøv å sette ned sveisedataene dersom feilen fortsetter.

Tiltak: Kontroller om nettinngangsspenningen er for lav eller for

høy.

Induktansen er for høy, avhengig av lange sveisekabler og/eller høye sveisedata.

Tiltak: Forsøk å justere sveisedataene.

9.2 Eksport/import

Hovedmeny → Verktøy → Eksport/Import

I menyen Eksport/import er det mulig å overføre informasjon til og fra innstillingspanelet ved hjelp av et USB-minne.

Følgende informasjon kan overføres:

• Sveisedataoppsett Eksport/Import

• Systeminnstillinger Eksport/Import

• Grenseverdier Eksport/Import

• Målegrenseverdier Eksport/Import

0460 949 272

- 59 -

9 VERKTØY

• Feillogg Eksport

• Kvalitetsfunksjonslogg Eksport

• Produksjonsstatistikk Eksport

For å lagre på USB-minne gjør du som følger: Sett inn USB-minnet i styreenheten. Merk raden med informasjonen som skal overføres. Trykk på EKSPORT eller IMPORT,

avhengig av om informasjonen skal eksporteres eller importeres.

9.3 Filbehandler

Hovedmeny → Verktøy → Filbehandler

I filbehandleren kan du administrere informasjon på et USB-minne (C:\). Filbehandleren gir deg mulighet til å manuelt slette og kopiere sveisedata og kvalitetsdata.

Når USB-minnet er koplet til, viser skjermen rotmappen i minnet hvis ingen annen mappe er valgt.

Innstillingspanelet husker hvor du var da du brukte filbehandleren sist, slik at du havner på samme sted i filstrukturen når du går tilbake.

0460 949 272

- 60 -

9 VERKTØY

• For å få informasjon om hvor mye lagringsplass som er tilgjengelig i minnet bruker du funksjonen INFO.

• Du kan oppdatere informasjonen ved å trykke på OPPDATER (UPDATE).

• Trykk på ALT hvis du vil slette, gi nytt navn, opprette ny mappe, kopiere eller lime inn. Du får da fram en liste du kan velge fra. Er (..) eller en mappe merket, kan du bare opprette en ny mappe eller lime inn en kopiert fil. Har du merket en fil, har du også valgene GI NYTT NAVN (RENAME), KOPIER (COPY) og LIM INN (PASTE) hvis du har kopiert en fil tidligere.

Merk en mappe eller fil og trykk på ALT.

Denne listen vises når du har trykket på ALT.

9.3.1 Slette en fil eller mappe

Merk filen eller mappen som skal slettes og trykk på ALT. Merk SLETT (DELETE) og trykk på ENTER.

Filen/mappen er nå slettet. For at du skal kunne slette en mappe må den være tom, det vil si at du først må slette filene som er lagret i mappen.

9.3.2 Gi en fil/mappe nytt navn

Merk filen eller mappen som skal gis nytt navn og trykk på ALT. Merk GI NYTT NAVN (RENAME) og trykk på ENTER.

0460 949 272

- 61 -

9 VERKTØY

Et tastatur vises i displayet. Bruk posisjoneringsbryteren til å skifte rad og pilknappene til å gå til venstre eller høyre. Merk tegnet/funksjonen som skal brukes, og trykk på ENTER.

9.3.3 Opprette ny mappe

Merk hvor den nye mappen skal ligge, og trykk på ALT. Merk NY MAPPE (NEW FOLDER) og trykk på ENTER.

Et tastatur vises i displayet. Bruk posisjoneringsbryteren til å skifte rad og pilknappene til å gå til venstre eller høyre. Merk tegnet/funksjonen som skal brukes, og trykk på ENTER.

9.3.4 Kopiere og lime inn filer

Merk filen som skal kopieres og trykk på ALT. Merk KOPIER (COPY) og trykk på ENTER.

Sett markøren i mappen den kopierte filen skal ligge i, og trykk på ALT. Merk LIM INN (PASTE) og trykk på ENTER.

Kopien lagres som Copy of pluss det opprinnelige navnet, f.eks. Copy of WeldData.awd.

0460 949 272

- 62 -

9 VERKTØY

9.4 REDIGER INNSTILLINGSGRENSE

Hovedmeny → Verktøy → Rediger innstillingsgrense

I denne menyen stilles det inn egne maksimums- og minimumsverdier for ulike sveisemetoder. Grensene kan ikke overskride eller underskride verdiene som strømkilden er dimensjonert for. Det finnes 50 lagringspunkter. Merk raden for et tomt lagringspunkt og trykk på ENTER. Velg prosess ved å trykke ENTER og velg sveiseprosessen med posisjoneringsbryteret og trykk ENTER.

For alle prosesser kan maksimums- og minimumsverdiene for buespenning, trådmatehastighet, kjørehastighet og sveisestrøm velges.

Trykk på LAGRE når verdiene er justert. Trykk på NEI eller JA ved spørsmålet om grenseverdien skal lagres på det valgte lagringspunktet. Lagringspunktets verdier vises under streken nederst.

Med AUTO stilles grensene inn automatisk i henhold til sist brukte måleverdier. Trykk på NEI eller JA på spørsmålet om grenseinnstillingene skal stilles inn automatisk, og

deretter på LAGRE hvis innstillingen skal beholdes

9.5 REDIGER MÅLGRENSER

Hovedmeny → Verktøy → Rediger målegrenser

I denne menyen stilles det inn egne måleverdier for de ulike sveisemetodene. Det finnes 50 lagringspunkter. Merk raden for et tomt lagringspunkt og trykk på ENTER. Velg prosess ved å trykke ENTER og velg sveiseprosessen med posisjoneringsbryteret og trykk ENTER.

0460 949 272

- 63 -

9 VERKTØY

Følgende verdier kan velges:

• buespenning: min., maks.

• trådmatingshastighet: min., maks.

• sveisestrøm: min., maks.

• kjørehastighet: min., maks.

• varmetilførsel: min., maks.

Still inn ønsket verdi med innstillingsbryterene og trykk på LAGRE.

I dialogboksen får du spørsmål om du vil lagre på valgt lagringspunkt. Trykk på JA, og verdien lagres. Lagringspunktets verdier vises under streken nederst.

Med AUTO stilles grensene inn automatisk i henhold til sist brukte måleverdier. Trykk på NEI eller JA på spørsmålet om måleverdiene skal stilles inn automatisk, og deretter

på LAGRE hvis innstillingen skal beholdes

0460 949 272

- 64 -

9 VERKTØY

9.6 Produksjonsstatistikk

Hovedmeny → Verktøy (Tools) → Produksjonsstatistikk (Production statistics)

Produksjonsstatistikken skal holde styr på total buetid, total mengde materiale og antall sveiser siden siste nullstilling. Dessuten skal den holde styr på buetiden og mengden materiale som gikk med til siste sveising. Som en opplysning vises også nedsmeltet trådmateriale per lengdeenhet som er påregnet samt når siste nullstilling fant sted.

Når du trykker på NULLSTILL (RESET), nullstilles alle tellere. Dato og tid viser siste nullstilling.

Hvis man ikke nullstiller telleverkene, nullstilles alle automatisk når et av dem har nådd maksverdi.

Telleverkenes maksimalverdier

Klokkeslett 999 timer, 59 minutter, 59 sekunder Vekt 13350000gram Antall 65535

9.7 Kvalitetsfunksjoner

Hovedmeny → Verktøy (Tools) → Kvalitetsfunksjoner (Quality functions)

Kvalitetsfunksjonene holder styr på en del interessante sveisedata for enkelte sveiser. Disse funksjonene er:

• Tiden for sveisestart.

• Hvor lenge sveisingen varte.

• Maksimums-, minimums og gjennomsnittsspenning under sveising.

• Maksimums-, minimums og gjennomsnittsstrøm under sveising.

• Maksimum, minimum og gjennomsnittlig varmetilførsel under sveising.

Antall sveisinger siden forrige nullstilling vises på den nederste raden. Maksimalt kan man lagre informasjon om 100 sveiser. Ved flere enn 100 sveisinger overskrives den første.

0460 949 272

- 65 -

9 VERKTØY

Sist noterte sveis vises i displayet, men det er også mulig å bla gjennom de andre sveisene som er notert. Når du trykker på NULLSTILL slettes alle logger

9.7.1 Lagre kvalitetsdata

Hovedmeny → Verktøy → Eksport/Import

Filene som lages i innstillingspanelet, lagres som xml-filer. USB-minnet må formateres som FAT32 for å fungere.

Sett inn et USB-minne i kontrollpanelet, se “Filbehandler”, side60. Merk KVALITETSFUNKSJONSLOGG (QUALITY FUNCTION LOG), trykk på EKSPORT

(EXPORT).

Hele oppsettet av kvalitetsdata (informasjon om de 100 siste sveisene) som er lagret i innstillingspanelet, er nå lagret på USB-minnet.

Filen ligger i en mappe som heter QData. QData opprettes automatisk når du setter inn et USB-minne.

0460 949 272

- 66 -

9 VERKTØY

9.8 Kalender

Hovedmeny → Verktøy (Tools) → Kalender (Calendar)

Her stiller du inn dato og klokkeslett. Merk raden som skal stilles inn: år, måned, dag, time, minutter eller sekunder. Still inn riktig

verdi ved hjelp av et av innstillingsbryterne. Trykk på STILL.

9.9 Brukerkontoer

Hovedmeny → Verktøy → Brukerkonto

Noen ganger er det fra et kvalitetssynspunkt ekstra viktig at produktet ikke kan brukes av uvedkommende.

I denne menyen registreres brukernavn, autorisasjon og passord.

Merk BRUKERNAVN og trykk på ENTER. Gå til en tom rad og trykk på ENTER. Tast inn et nytt brukernavn på tastaturet ved hjelp av posisjoneringsbryteren, pilene og ENTER.

Det er plass til 16 brukerkontoer. I kvalitetsdatafilene vil det framgå hvilken bruker som har utført en bestemt sveising.

0460 949 272

- 67 -

9 VERKTØY

På raden BRUKERNIVÅ (ACCOUNT LEVEL) velges det mellom:

• Administrator full tilgang (kan legge til nye brukere)

• Seniorbruker har tilgang til alt bortsett fra: ○ maskinkonfigurasjon ○ brukerinnstillinger ○ nettverksinnstillinger

• Normalbruker har tilgang til: ○ I konfigurasjonsmenyen:

– Vedlikehold

○ I verktøymenyen:

– Enhetsinformasjon

○ I innstillingsmenyen:

– Spenning – Strøm/trådmating – Kjørehastighet – Sveiseretning

I raden PASSORD taster du inn et passord med tastaturet. Når strømkilden slås på og innstillingspanelet aktiveres, blir du bedt om å oppgi passord i displayet.

Hvis du ikke vil bruke denne funksjonen, men vil at strømkilden og innstillingspanelet skal være åpent for alle brukere, velger du BRUKERKONTOER AV (USER ACCOUNTS OFF).

0460 949 272

- 68 -

9 VERKTØY

9.10 Enhetsinformasjon

Hovedmeny → Verktøy (Tools) → Enhetsinformasjon (Unit information)

I denne menyen kan du se følgende informasjon:

• Maskin ID

• Node ID (gjelder node ID-er spesifisert nedenfor, se “Enhets ID-er”, side57) 2 = strømkilde 6 = trådmating og kjørebevegelse (motorkort) 8 = innstillingspanel

• Programvareversjon (Software version)

0460 949 272

- 69 -

MENYSTRUKTUR

SAW

1) The setting range is dependent on the product used.

2) The menu shows the settings that belong to the selected regulation type.

0460 949 272

- 70 -

MENYSTRUKTUR

GMAW

* The setting range is dependent on the product used.

0460 949 272

- 71 -

MENYSTRUKTUR

GOUGING

* The setting range is dependent on the product used.

0460 949 272

- 72 -

MENYSTRUKTUR

Configuration

Language Code lock

CONFIGURATION

General configuration

• fast mode soft buttons

• quality data log to file

• soft keys setup

• auto save mode

• unit of length

Machine configuration

• product code

• wire feed axis

• ice wire feed axis

• travel axis

• outer axis

• tandem

• parallel power sources

• ice wire feed

• polarity

• node ID settings

• system information

Cable lengths Maintenance

• contact tip change interval

• total running time limit

Measure–values filter factor

0460 949 272

- 73 -

MENYSTRUKTUR

Tools

Event handling

• Event log

• Active errors

TOOLS

Export/import

• weld data sets

• system settings

• setting limits

• measure limits

• error log

• quality function log

• production statistics

File manager Setting limit editor Measure limit editor Production statistics Quality functions Calendar User accounts Unit information

0460 949 272

- 74 -

TRÅDDIMENSJON

Submerged arc welding with constant ampere (SAW CA)

Wire type Wire diameter (mm)

Fe Solid 0,8 1,0 1,2 1,6 2,0 2,4 3,0 3,2 4,0 5,0 6,0 Fe Solid Twin 2x0,8 2x1,0 2x1,2 2x1,6 2x2,0 2x2,4 2x3,0 2x4,0

2x5,0 Fe Flux Cored 0,8 1,0 1,2 1,6 2,0 2,4 3,0 3,2 4,0 Fe Flux Cored Twin 2x0,8 2x1,0 2x1,2 2x1,6 2x2,0 2x2,4 2x3,0 2x4,0 SS Solid 0,8 1,0 1,2 1,6 2,0 2,4 3,0 3,2 4,0 5,0 6,0 SS Solid Twin 2x0,8 2x1,0 2x1,2 2x1,6 2x2,0 2x2,4 2x3,0 2x3,2

2x4,0 SS Strip 30x0,5 60x0,5 90x0,5 SS Flux Cored 0,8 1,0 1,2 1,6 2,0 2,4 3,0 3,2 4,0 5,0 6,0 SS Flux Cored Twin 2x0,8 2x1,0 2x1,2 2x1,6 2x2,0 2x2,4 2x3,0 2x3,2

2x4,0

MIG/MAG welding with constant ampere (GMAW CA)

Wire type Wire diameter (mm)

Fe Solid 0,8 1,0 1,2 1,6 2,0 2,4 Fe Flux Cored 0,8 1,0 1,2 1,6 2,0 2,4 SS Solid 0,8 1,0 1,2 1,6 2,0 2,4 SS Flux Cored 0,8 1,0 1,2 1,6 2,0 2,4 Al Solid 0,8 1,0 1,2 1,6 2,0 2,4 Al Flux Cored 0,8 1,0 1,2 1,6 2,0 2,4

Gouging with constant ampere (CA)

Electrode dimension (mm)

8.0 9.5 13.0

0460 949 272

- 75 -

BESTILLINGSNUMMER

Ordering no. Denomination

0460 504 880 0460 949 270 0460 949 271 0460 949 272 0460 949 273 0460 949 274 0460 949 275 0460 949 276 0460 949 277 0460 949 278 0460 949 279 0460 949 280 0460 949 281 0460 949 282 0460 949 283

Control unit PEK Instruction manual SE Instruction manual DK Instruction manual NO Instruction manual FI Instruction manual GB Instruction manual DE Instruction manual FR Instruction manual NL Instruction manual ES Instruction manual IT Instruction manual PT Instruction manual GR Instruction manual PL

Instruction manual HU 0460 949 284 0460 949 285 0460 949 286 0460 949 289 0460 949 290 0460 949 291 0460 949 292 0460 949 293

Instruction manual CZ

Instruction manual SK

Instruction manual RU

Instruction manual EE

Instruction manual LV

Instruction manual SI

Instruction manual LT

Instruction manual CN

Instruction manuals are available on the Internet at www.esab.com

0460 949 272

- 76 -

BESTILLINGSNUMMER

0460 949 272

- 77 -

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Heist-op-den-Berg Tel: +32 15 25 79 30 Fax: +32 15 25 79 44

BULGARIA

ESAB Kft Representative Office Sofia Tel: +359 2 974 42 88 Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB International AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB AG Dietikon Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 57 48

Asia/Pacific

AUSTRALIA

ESAB South Pacific Archerfield BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB A2, A6 PEK Control Panel Instruction manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual

INNHOLD

1 INNLEDNING

1.1 Kontrollpanel

1.1.1 Knapper og brytere

1.2 Trinn én

1.2.1 Valg av språk

1.2.2 Måleenhet

1.3 Skjerm

1.3.1 Symboler på skjermen

1.4 Generelt om innstillinger

1.4.1 Innstilling av tallverdier

1.4.2 Innstilling med gitte alternativer

1.5 AVBRYT og ENTER

2 MENYER

2.1 Hovedmeny

2.1.1 Konfigurasjonsmeny

2.1.2 Verktøymeny

2.1.3 Innstillingsmenyen for sveisedata

2.1.4 Målmeny

2.1.5 Sveisedataminne-meny

2.1.6 Hurtiginnstillingsmeny

3 PULVERBUESVEISING

3.1 Innstillinger for pulverbuesveising

4 METALLBUESVEISING MED GASS

4.1 Innstillinger for Metallsveising med gass

5 MEISLING

5.1 Innstillinger for meisling

6 FUNKSJONSFORKLARINGER

6.1 CA, konstant strømstyrke

6.2 CW, konstant trådmating

6.3 CC, konstant strøm

6.4 Tråd-/elektrodedimensjon

6.5 Buespenning

6.6 Trådmatingshastighet

6.7 Hastighet for kaldtrådmating (ICE)

6.8 Startforsinkelse for kaldtråd (ICE)

6.9 Kjørehastighet

6.10 Sveiseretning

6.11 AC-frekvens

6.12 AC-balanse

6.13 AC-forskyvning

6.14 Pulverforstrømming (SAW)

6.15 Gassforstrømming (GMAW)

6.16 Luftforstrømming (Meisling)

6.17 Starttype

6.18 Krypstart tråd

6.19 Startfaser

6.20 Maks tomgangsspenning (OCV)

6.21 Pulveretterstrømming (SAW)

6.22 Gassetterstrømming (GMAW)

6.23 Luftetterstrømming (Meisling)

6.24 Kraterfylling

6.25 Avbrenningstid

6.26 Stoppfaser

6.27 Dynamisk regulering

6.28 Reguleringsparametre

6.29 Grenseverdier

6.30 Målegrenseverdier

7 MINNEHÅNDTERING

7.1 Slik fungerer innstillingspanelet

7.2 Lagre

7.3 Tilbakekalle

7.4 Slette

7.5 Kopiere

7.6 Gi navn

7.7 Redigere

8 KONFIGURASJONSMENY

8.1 Kodelås

8.1.1 Status låskode

8.1.2 Angi / endre låskode

8.2 Generell konfigurasjon

8.2.1 Hurtiginnstilling av programmerbare knapper

8.2.2 Kvalitetsdatalogg til fil

8.2.3 Konfigurasjon av programmerbare knapper

8.2.4 Autolagring

8.3 Maskininnstillinger
