1 ÚVOD

Aby ste mohli maximálne využiť vaše zváracie zariadenie, odporúčame vám preštudovať si tento návod na obsluhu.

Všeobecné informácie o prevádzke sa uvádzajú v návode na používanie riadiacej jednotky, automatického zváracieho stroja, stĺpu, výložníka alebo napájacieho zdroja.

Text zobrazovaný na paneli displeja je dostupný v nasledujúcich jazykoch: Slovenčina, švédčina, fínčina, nórčina, dánčina, nemčina, francúzština, taliančina, holandčina, španielčina, portugalčina, maďarčina, poľština, americká angličtina, čeština, čínština a ruština.

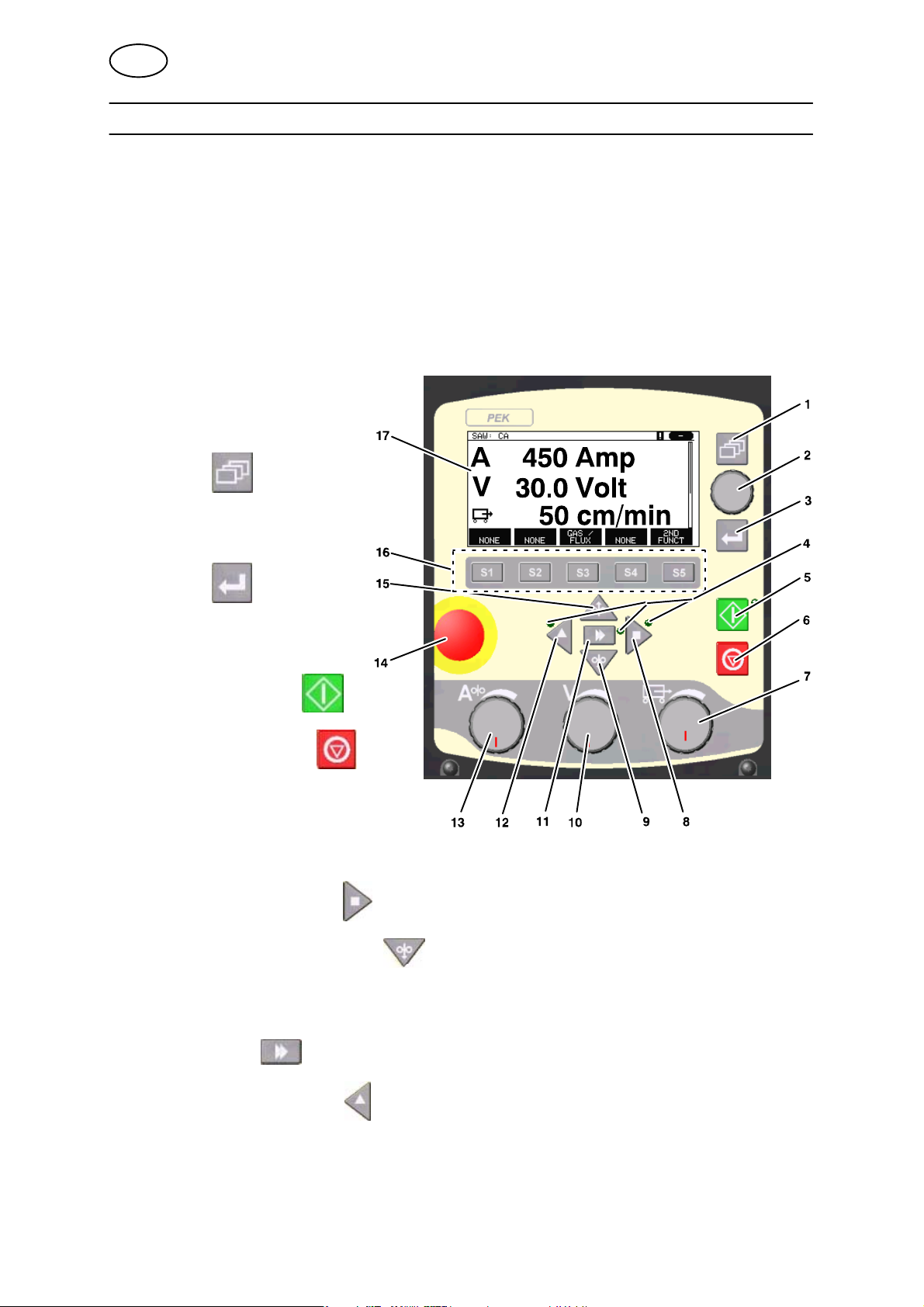

1.1 Ovládací panel

1 Ponuka

2 Gombík pohybu kurzora

(polohovací gombík)

3 ENTER

4 Zelená kontrolka, rozsvieti

sa, keď je funkcia aktívna

5 Spustenie zvárania

6 Zastavenie zvárania

7 Gombík na nastavenie rýchlosti

chodu v ponukách meraní, v ostatných ponukách na zvýšenie alebo zníženie nastavených hodnôt (gombík nastavení)

8 Manuálny pohyb chodu

9 Manuálny posuv drôtu nadol

10 Gombík na nastavenie oblúkového napätia v ponukách meraní, v ostatných

ponukách na zvýšenie alebo zníženie nastavených hodnôt (gombík nastavení)

11 Rýchly pohyb

12 Manuálny pohyb chodu

13 Gombík na nastavenie zváracieho prúdu / posuvu drôtu v ponukách meraní, v

ostatných ponukách na zvýšenie alebo zníženie nastavených hodnôt (gombík nastavení)

bi24d1ka

- 5 -

14 Tiesňový vypínač

15 Manuálny posuv drôtu nahor

16 Softvérové klávesy

17 Displej

1.1.1 Klávesy a gombíky

Ponuka

Klávesom Ponuka sa vždy vrátite späť do hlavnej ponuky v príslušnom procese:

SAW

PROCESS SAW REGULATION TYPE CA WIRE TYPE Fe SOLID WIRE DIMENSION 3.0 mm CONFIGURATION" TOOLS"

FAST

SET MEASURE MEMORY

MODE

ENTER

Klávesom ENTER potvrdíte výber.

Softvérové klávesy

Päť tlačidiel (S1 - S5) pod displejom má rôzne funkcie. Nazývajú sa „softvérové klávesy“, t. j. môžu mať rôzne funkcie v závislosti od ponuky, v ktorej sa práve nachádzate. Aktuálnu funkciu týchto tlačidiel možno uvidieť z textu v spodnom riadku displeja. Keď je táto funkcia aktívna, indikuje to zmena farby poľa s textovým rámčekom na bielu.

Posuv drôtu nahor

Tlačidlo obráteného posuvu drôtu bez napätia oblúka, napríklad pri výmene cievky s drôtom. Drôt sa podáva dovtedy, kým je stlačené tlačidlo.

Posuv drôtu nadol

Tlačidlo posuvu drôtu bez napätia oblúka. Drôt sa podáva dovtedy, kým je stlačené tlačidlo.

bi24d1ka

- 6 -

Pohyb chodu

Tlačidlo pohybu chodu v smere zvárania, pričom symbol sa indikuje na zváracom zariadení. Na zastavenie pohybu chodu stlačte , alebo .

Počas pohybu chodu LED svieti.

Pohyb chodu

Tlačidlo pohybu chodu v smere zvárania, pričom symbol sa indikuje na zváracom zariadení. Na zastavenie pohybu chodu stlačte , alebo .

Počas pohybu chodu LED svieti.

Rýchly pohyb

Tlačidlo rýchleho pohybu posuvu drôtu alebo pohybu chodu.

Počas rýchleho pohybu LED svieti.

Spustenie zvárania

Kláves spustenia zvárania.

Zastavenie zvárania

Kláves zastavenia zvárania pre všetky pohyby pojazdu a všetky motory.

Polohovací gombík

Úplne horný pravý gombík sa v návode na obsluhu nazýva polohovací gombík a slúži na zmenu polohy kurzora.

Gombík Nastavenia

Tri gombíky pod panelom sa v návode na obsluhu nazývajú nastavovacie gombíky a používajú sa na zmenu nastavených hodnôt na paneli.

bi24d1ka

- 7 -

1.2 Prvý krok

1.2.1 Výber jazyka

Táto ponuka sa objaví pri prvom zapnutí stroja:

SAW: CA

A 450 Amp V 30.0 Volt 50 cm/min

| | |

GAS /

NONE NONE

Po dodaní je ovládací panel nastavený na anglický jazyk. Pri výbere jazyka postupujte takto:

Stlačením Menu vstúpite do hlavnej ponuky.

Polohovacím gombíkom nastavte kurzor na riadok KONFIGURÁCIA.

Stlačením ENTER potvrďte výber.

FLUX NONE

SAW

PROCESS SAW REGULATION TYPE CA WIRE TYPE Fe SOLID WIRE DIMENSION 3.0 mm

CONFIGURATION"

TOOLS"

SET MEASURE MEMORY

2ND

FUNCT

FAST

MODE

bi24d1ka

- 8 -

Nastavte kurzor na

CONFIGURATION

riadok JAZYK. Stlačením Enter sa zobrazí zoznam jazykov, ktoré sú k dispozícii v Ovládacom paneli.

LANGUAGE ENGLISH

CODE LOCK GENERAL CONFIGURATION" MACHINE CONFIGURATION" CABLE LENGTHS" MAINTENANCE" NETWORK SETTINGS"

Nastavte kurzor na riadok s vašim jazykom a stlačte ENTER.

1.2.2 Jednotky merania

NORSK POLSKI PORTUGUES SUOMI

SVENSKA

CHINESE

QUIT

| | |

Po dodaní je ovládací panel nastavený na metrické jednotky merania. Pri výbere iných meracích jednotiek postupujte takto:

Stlačením Menu vstúpite do hlavnej ponuky.

Polohovacím

SAW

gombíkom nastavte kurzor na riadok KONFIGURÁCIA (CONFIGURATION).

PROCESS SAW REGULATION TYPE CA WIRE TYPE Fe SOLID WIRE DIMENSION 3.0 mm

CONFIGURATION"

TOOLS"

FAST

SET MEASURE MEMORY

MODE

Stlačením ENTER potvrďte výber.

bi24d1ka

- 9 -

Nastavte kurzor na

CONFIGURATION

riadok VŠEOBECNÁ KONFIGURÁCIA (GENERAL CONFIGURATION).

LANGUAGE ENGLISH CODE LOCK

GENERAL CONFIGURATION"

MACHINE CONFIGURATION" CABLE LENGTHS" MAINTENANCE" NETWORK SETTINGS"

Stlačením ENTER potvrďte výber.

Nastavte kurzor na riadok DĹŽKOVÁ JEDNOTKA (UNIT OF LENGTH). Stlačením ENTER sa zobrazí zoznam meracích jednotiek, ktoré sú k

GENERAL CONFIGURATION

FAST MODE SOFT BUTTONS 1 QUALITY DATA LOG TO FILE ON SOFT KEYS SETUP" AUTO SAVE MODE OFF

UNIT OF LENGTH METRIC

dispozícii v ovládacom paneli.

QUIT

Nastavte kurzor na riadok so správnymi meracími jednotkami a stlačte ENTER.

1.3 Displej

SAW

PROCESS SAW REGULATION TYPE CW WIRE TYPE Fe SOLID WIRE DIMENSION 0.8 mm CONFIGURATION" TOOLS"

QUIT

METRIC INCH.

bi24d1ka

SET MEASURE MEMORY

- 10 -

FAST

MODE

Kurzor

Kurzor ovládacieho panela sa zobrazuje ako čierne pole okolo textu s vybraným textom zobrazeným bielou farbou. Kurzor je zobrazený v návode na obsluhu tučným textom.

Textové polia

V spodnej časti displeja je päť polí obsahujúcich text popisujúci aktuálnu funkciu piatich softvérových tlačidiel pod displejom.

1.3.1 Symboly na displeji

A Vyskúšajte vybraný záznam

zváracích údajov

B Smer zvárania C Došlo k poruche. Pozri kapitolu 9.1 D Číslo vyvolanej pamäťovej pozície E Posúvacia lišta. Ďalšie informácie

nájdete v tejto ponuke

Šípky

Ak sú za riadkom ďalšie informácie, označuje to čierna šípka " za textom.

1.4 Všeobecné informácie o nastaveniach

Existujú tri typy nastavení:

S Nastavenie číselných hodnôt S Nastavenie daných alternatív S Nastavenie režimu ZAP/VYP

1.4.1 Nastavenie číselných hodnôt

Gombíky nastavenia slúžia na zvýšenie alebo zníženie nastavených hodnôt pri nastavovaní číselných hodnôt. V ponuke meraní sa používajú gombíky zváracieho prúdu / rýchlosti posuvu drôtu, napätia oblúka alebo pohybu chodu.

bi24d1ka

- 11 -

1.4.2 Nastavenie so zadanými alternatívami

Niektoré nastavenia sa uskutočňujú výberom možnosti zo zoznamu.

Tu uvádzame príklad zoznamu:

SAW

GMAW GOUGING

Kurzor sa nastaví na riadok pre SAW. Stlačením ENTER v tejto polohe bude vybraná možnosť SAW. Ak si namiesto nej chcete vybrať inú možnosť, nastavte kurzor na správny riadok prechádzaním nahor alebo nadol polohovacím gombíkom. Potom stlačte ENTER. Ak chcete zobrazenie zoznamu ukončiť bez uskutočnenia výberu, stlačte SKONČIŤ (QUIT).

1.5 QUIT a ENTER

„Softvérový“ kláves najďalej vpravo sa používa predovšetkým na Skončiť (QUIT), hoci v niektorých prípadoch sa používa aj na iné funkcie.

S Po výbere SKONČIŤ sa vrátite do predchádzajúcej ponuky alebo na

predchádzajúci obrázok.

S Po stlačení ENTER sa vykoná vybraná možnosť v ponuke alebo v zozname.

Kláves sa v tomto návode nazýva ENTER.

2 PONUKY

Ovládací panel využíva viaceré rôzne ponuky:

S Hlavná ponuka S Konfiguračná ponuka S Ponuka Nástroje

S Ponuka nastavenia zváracích údajov

S Ponuka Merania

S Ponuka Pamäť zváracích údajov

S Ponuka Rýchly režim

Stromové ponuky sú zobrazované na strane 57 a ďalších. Počas spúšťania sa nakrátko zobrazí úvodná obrazovka obsahujúca informácie o aktuálnej verzii programu.

bi24d1ka

- 12 -

Úvodná obrazovka

2.1 Hlavná ponuka

V HLAVNEJ PONUKE

SAW

môžete zmeniť zvárací postup, druh drôtu, metódu ovládania, rozmer drôtu atď.

Z tejto ponuky môžete vstúpiť do iných podponúk.

PROCESS SAW REGULATION TYPE CA WIRE TYPE Fe SOLID WIRE DIMENSION 0.8 mm CONFIGURATION" TOOLS"

SET MEASURE MEMORY

2.1.1 Konfiguračná ponuka Hlavná ponuka  Konfigurácia

V ponuke

CONFIGURATION

KONFIGURÁCIA (CONFIGURATION) možno zmeniť jazyk, zmeniť heslo, uskutočniť všeobecné nastavenia, upraviť nastavenia stroja a pod.

LANGUAGE ENGLISH CODE LOCK GENERAL CONFIGURATION" MACHINE CONFIGURATION" CABLE LENGTHS" MAINTENANCE" NETWORK SETTINGS"

FAST

MODE

bi24d1ka

QUIT

- 13 -

2.1.2 Ponuka Nástroje Hlavná ponuka  Nástroje

V ponuke NÁSTROJE

TOOLS

(TOOLS) môžete preniesť súbory, zobraziť štatistiku kvality a výroby, chybové protokoly atď.

ERROR LOG" EXPORT / IMPORT" FILE MANAGER" SETTING LIMIT EDITOR" MEASURE LIMIT EDITOR" PRODUCTION STATISTICS" QUALITY FUNCTIONS" CALENDAR" USER ACCOUNTS" INFORMÁCIE O JEDNOTKE"

2.1.3 Ponuka nastavenia zváracích údajov

Hlavná ponuka 

V ponuke nastavení

SAW WELD DATA SETTING

zváracích údajov NASTAVIŤ (SET) si možno nastaviť rôzne zváracie parametre. Ponuka má rôzny vzhľad v závislosti od zváracieho postupu, ktorý je vybraný.

VOLTAGE 20.5 V CURRENT 395 A TRAVEL SPEED 0 cm/min DIRECTION J START DATA" STOP DATA" DYNAMIC REGULATION AUTO SETTING LIMITS" MEASURE LIMITS"

QUIT

bi24d1ka

QUIT

- 14 -

2.1.4 Ponuka Merania

Hlavná ponuka 

V MERANIE (MEASURE) vidíte namerané hodnoty rôznych zváracích parametrov v priebehu zvárania.

A 450 AMP

Nameraný zvárací prúd

30,0 V

Namerané napätie oblúka

50 cm/min

Nameraná rýchlosť chodu

300 cm/min

Nameraná rýchlosť posuvu drôtu

30 kJ/cm

Indikuje energiu na dĺžkovú jednotku, ktorú získate použitím vybranej hodnoty zváracieho prúdu, napätia oblúka a rýchlosti chodu

SAW: CW

A 450 Amp V 30.0 Volt 50 cm/min

GAS /

NONE NONE

SAW: CW

FLUX NONE

FUNCT

50 cm/min 300 cm/min

30.0 kJ/cm

| | |

2ND

| | |

GAS /

NONE NONE

Namerané hodnoty zostávajú na displeji aj po skončení zvárania.

Môžte vstúpiť do ostatných ponúk bez straty nameraných hodnôt.

Nastavovacie gombíky možno použiť na zmenu zváracích parametrov na displeji merania.

Ak sa nastavená hodnota zmení v priebehu zvárania, meraná hodnota sa zmení na nulu.

- 15 -

bi24d1ka

FLUX NONE

2ND

FUNCT

Na obrazovke merania vidíte nastavené hodnoty aj pri aktivovanom programovateľnom tlačidle SET VALUES (Nastavené hodnoty). Aktivácia - pozri kapitolu „Nastavenie programovateľných klávesov“8.2.3.

300 cm/min

Nastavená rýchlosť posuvu drôtu

20,0 V

Nastavené napätie oblúka

30 cm/min

Nastavená rýchlosť pojazdu

2.1.5 Ponuka Pamäť zváracích údajov

Hlavná ponuka 

V ponuke PAMÄŤ ZVÁRACÍCH ÚDAJOV (WELD DATA MEMORY) môžete uložiť, vyvolať, odstrániť a kopírovať rôzne nastavené zváracie údaje. Záznamy zváracích údajov možno ukladať do 255 rôznych pamäťových pozícií.

SAW: CW

300 cm/min V 20.0 Volt 30 cm/min

NONE NONE

WELD DATA MEMORY

1 (SAW) 7 (GMAW)

NASTAV

HODNOTY

NONE

| | |

2ND

FUNCT

STORE

Ďalšie informácie, pozri kapitolu 7 „Správa pamäte“.

- 16 -

bi24d1ka

2ND

FUNCT QUIT

2.1.6 Ponuka Rýchly režim

Hlavná ponuka 

V ponuke RÝCHLY REŽIM (FAST MODE) môžete „prepojiť“ softvérové klávesy s pozíciami pamäte zváracích údajov. Tieto nastavenia možno vykonávať v ponuke Konfigurácia. Počet vybraných pamäťových pozícií sa zobrazí v hornom pravom rohu.

Ďalšie informácie nájdete v kapitole 8.2.1"Softvérové klávesy Rýchleho režimu".

A 450 Amp V 30.0 Volt 50 cm/min

WELD DATA 1

WELD

DATA 2

WELD

DATA 3

WELD

DATA 4

2ND

FUNCT

bi24d1ka

- 17 -

3 OBLÚKOVÉ ZVÁRANIE POD TAVIDLOM

Hlavná ponuka  Proces

Počas oblúkového zvárania pod tavidlom (SAW) oblúk roztavuje kontinuálne podávaný vodič. Tavný kúpeľ je chránený tavidlom.

Pri výbere oblúkového zvárania pod tavidlom si môžete vybrať z dvoch metód regulácie označením príslušnej možnosti DRUH REGULÁCIE (REGULATION TYPE) pomocou polohovacieho gombíka a stlačením ENTER. Vyberte si konštantný zvárací prúd CA alebo konštantný posuv drôtu CW, pozri vysvetlenie v kapitole 6.1 a

6.2.

3.1 Nastavenia pre oblúkové zváranie pod tavidlom

Nastavenia Rozsah nastavenia V krokoch po Hodnota po

inicializácii

Napätie oblúka* 14 - 50 V 0,1 V (1 V) 30 V Zvárací prúd* (CA) 0 - 3200 A 1 A 400 A Rýchlosť posuvu drôtu* (CW) 0 - 2500 cm/min 1 cm/min 300 cm/min Rýchlosť chodu* 0 - 200 cm/min 1 cm/min 50 cm/min Smer zvárania Y - J - J Spustiť údaje

Úvodné prúdenie tavidla 0 - 99,0 s 0,1 s 0 s Typ spúšťania Priamo alebo škrtnutie - Priamy Plazivé spúšťanie drôtu Auto alebo Nastavená rýchlosť - Auto Rýchlosť plazivého spúšťania

drôtu

Štartovacie fázy VYP alebo ZAP - VYP Napätie na svorkách VYP alebo ZAP - VYP Maximálne napätie na

svorkách Zastaviť údaje

Záverečné prúdenie taviva 0 - 99,0 s 0,1 s 0 s Vyplňovanie kráterov VYP alebo ZAP - VYP Čas vyplňovania kráterov 0 - 10 s 0,01 s 1 s Dopaľovací čas 0 - 10 s 0,01 s 1 s

Zastavovacie fázy VYP alebo ZAP - VYP Dynamická regulácia Auto alebo Set value - Auto Nastavovacie limity - - Meracie limity - - -

0 - 1000 cm/min 1 cm/min 20 cm/min

5 - 60 V 0,1 V 50 V

*) Nastavovací rozsah závisí od použitého výrobku.

bi24d1ka

- 18 -

4 OBLÚKOVÉ ZVÁRANIE TAVIACOU SA ELEKTRÓDOU V PLYNE

Hlavná ponuka  Proces

Pri oblúkovom zváraní taviacou sa elektródou v plyne (GMAW) zvárania oblúk roztavuje kontinuálne podávaný vodič. Tavný kúpeľ je chránený ochranným plynom.

Pri výbere oblúkového zvárania taviacou sa elektródou v plyne si môžete vybrať z dvoch metód regulácie označením príslušnej možnosti DRUH REGULÁCIE (REGULATION TYPE) pomocou polohovacieho gombíka a stlačením ENTER. Vyberte si konštantný zvárací prúd CA alebo konštantný posuv drôtu CW, pozri vysvetlenie v kapitole 6.1 a 6.2.

4.1 Nastavenia pre oblúkové zváranie taviacou sa elektródou v inertnom plyne

Nastavenia Rozsah nastavenia V krokoch po Hodnota po

inicializácii

Úvodné prúdenie plynu 0 - 99,0 s 0,1 s 2,0 s Typ spúšťania Priamo alebo škrtnutie - Priamy Plazivé spúšťanie drôtu Auto alebo Nastavená rýchlosť - Auto Rýchlosť plazivého spúšťania

drôtu

Štartovacie fázy VYP alebo ZAP - VYP Napätie na svorkách VYP alebo ZAP - VYP Maximálne napätie na

svorkách Zastaviť údaje

Následné prúdenie plynu 0 - 99,0 s 0,1 s 2,0 s Vyplňovanie kráterov VYP alebo ZAP - VYP Čas vyplňovania kráterov 0 - 10 s 0,01 s 1 s Dopaľovací čas 0 - 10 s 0,01 s 1 s

Zastavovacie fázy VYP alebo ZAP - VYP Dynamická regulácia Auto alebo Set value - Auto Nastavovacie limity - - Meracie limity - - -

0 - 1000 cm/min 1 cm/min 20 cm/min

5 - 60 V 0,1 V 50 V

*) Nastavovací rozsah závisí od použitého výrobku.

bi24d1ka

- 19 -

5 VYDLABÁVANIE

Hlavná ponuka  Proces

Pri oblúkovo-vzduchovom vydlabávaní sa používa špeciálna elektróda tvorená uhlíkovou tyčkou s medeným obalom.

Vytvorí sa oblúk medzi uhlíkovou tyčkou a zvarencom, ktorý roztaví materiál. Vzduch sa privádza tak, aby sa roztavený materiál odfukoval preč.

Pri výbere VYDLABÁVANIA si môžete vybrať z dvoch metód regulácie označením príslušnej možnosti DRUH REGULÁCIE (REGULATION TYPE) pomocou polohovacieho gombíka a stlačením ENTER. Vyberte si konštantný zvárací prúd CA alebo konštantný posuv drôtu CW, pozri vysvetlenie v kapitole 6.1 a 6.2.

5.1 Nastavenia pre vydlabávanie

Nastavenia Rozsah nastavenia V krokoch po Hodnota po

inicializácii

Napätie oblúka* 14 - 50 V 0,1 V (1 V) 30 V Zvárací prúd* (CA) 0 - 3200 A 1 A 400 A Rýchlosť posuvu drôtu* (CW) 0 - 2500 cm/min 1 cm/min 300 cm/min Rýchlosť chodu* 0 - 200 cm/min 1 cm/min 40 cm/min Smer zvárania Y - J - J Spustiť údaje

Úvodné prúdenie plynu 0 - 99,0 s 0,1 s 0 s

Typ spúšťania Priamo alebo škrtnutie - Priamy

Plazivé spúšťanie drôtu Auto alebo Nastavená rýchlosť - Auto

Rýchlosť plazivého spúšťania drôtu

Štartovacie fázy VYP alebo ZAP - VYP

Napätie na svorkách VYP alebo ZAP - VYP

Maximálne napätie na svorkách

Zastaviť údaje

Následné prúdenie plynu 0 - 99,0 s 0,1 s 0 s

Vyplňovanie kráterov VYP alebo ZAP - VYP

Čas vyplňovania kráterov 0 - 10 s 0,01 s 1 s

Dopaľovací čas 0 - 10 s 0,01 s 1 s

Zastavovacie fázy VYP alebo ZAP - VYP Dynamická regulácia Auto alebo Set value - Auto Nastavovacie limity - - Meracie limity - - -

0 - 1000 cm/min 1 cm/min 20 cm/min

5 - 60 V 0,1 V 50 V

*) Nastavovací rozsah závisí od použitého výrobku.

bi24d1ka

- 20 -

6 VYSVETLENIE FUNKCIE

6.1 CA, konštantný zvárací prúd

Posuv drôtu je riadený zváracím zdrojom tak, aby sa dal dosiahnuť konštantný zvárací prúd.

- Hodnotu jednosmerného prúdu si možno vybrať v hlavnej ponuke.

6.2 CW, konštantný posuv drôtu

Zvárací prúd je určovaný v závislosti od vybranej rýchlosti podávania drôtu.

- Hodnotu posuvu drôtu si možno vybrať v hlavnej ponuke.

6.3 Rozmer drôtu / elektródy

Tabuľka na strane 61 ukazuje rozmery drôtu alebo elektród, ktoré si možno vybrať.

Vybrané rozmery majú veľký vplyv na priebeh štartu a na vyplňovanie kráterov. Pri výbere zvárania s rozmermi drôtu odlišnými od hodnôt, ktoré sa uvádzajú v tabuľke, si vyberte také rozmery, ktoré sú najbližšie k hodnotám v tabuľke.

- Rozmer drôtu / elektródy si možno vybrať v hlavnej ponuke.

6.4 Napätie oblúka

Zvýšením napätia oblúka sa zväčšuje dĺžka oblúka a vzniká teplejší, širší tavný kúpeľ.

- Napätie oblúka sa nastavuje v ponukách meranie, nastavenie zváracích údajov , alebo v ponukách rýchleho režimu.

6.5 Rýchlosť posuvu drôtu

Určuje požadovanú rýchlosť podávania prídavného drôtu v centimetroch za minútu.

- Rýchlosť posuvu vodiča sa nastavuje v ponukách meranie, nastavenie zváracích údajov , alebo v ponukách rýchleho režimu.

6.6 Rýchlosť pojazdu

Rýchlosť pojazdu indikuje požadovanú rýchlosť (cm/min), ktorou sa stĺp a výložník alebo vozík má presúvať.

- Rýchlosť chodu sa nastavuje v ponukách meranie, nastavenie zváracích údajov , alebo v ponukách rýchleho režimu.

6.7 Smer zvárania

Pohyb chodu v smere, ktorý indikuje symbol.

- Smer zvárania sa vyberá v ponuke nastavení zváracích údajov.

bi24d1ka

- 21 -

6.8 Úvodné prúdenie tavidla

Slúži na ovládanie času, počas ktorého prúdi tavidlo pred zapálením oblúka.

- Úvodné prúdenie tavidla sa nastavuje v ponuke nastavenia zváracích údajov pod štartovacími údajmi.

6.9 Úvodné prúdenie plynu

Slúži na ovládanie času, počas ktorého prúdi ochranný plyn pred zapálením oblúka.

- Úvodné prúdenie plynu sa nastavuje v ponuke nastavenia zváracích údajov pod štartovacími údajmi.

6.10 Úvodné prúdenie plynu

Slúži na ovládanie času, počas ktorého prúdi vzduch pred zapálením oblúka.

- Úvodné prúdenie vzduchu sa nastavuje v ponuke nastavenia zváracích údajov pod štartovacími údajmi.

6.11 Typ spúšťania

Existujú dve alternatívy typu spustenia:

S Priamy štart, čo znamená, že rýchlosť chodu sa aktivuje preskočením oblúka. S Štart škrtnutím, čo znamená, že rýchlosť chodu sa aktivuje preskočením oblúka.

- Typ štartu sa vyberá v ponuke nastavenia zváracích údajov pod štartovacími údajmi.

6.12 Plazivé spúšťanie drôtu

Plazivé spúšťanie drôtu sa používa na nastavenie požadovanej plazivej rýchlosti motora elektródy pri štarte.

Ak je v ponuke nastavené napríklad 50, použije sa plazivá rýchlosť 50 cm/min.

Predvoľba hodnoty "Auto" aktivuje plazivú rýchlosť vypočítanú z nastavených hodnôt.

- Plazivá rýchlosť drôtu sa nastavuje v ponuke nastavenia zváracích údajov pod štartovacími údajmi.

bi24d1ka

- 22 -

6.13 Štartovacie fázy

Pri zváraní špeciálnym drôtom alebo materiálom môže byť potrebná vlastná štartovacia sekvencia. Štartovacia sekvencia môže ovplyvňovať vzhľad tavného kúpeľa.

Pre Štartovacie fázy 1 ZAP možno nastaviť nasledujúce parametre

S Čas s

Čas na zváranie vo fáze 1.

S Napätie oblúka %

V percentách nastaveného napätia

S Posuv drôtu %

V percentách nastaveného posuvu drôtu

S Zvárací prúd %

V percentách nastaveného zváracieho prúdu

S Rýchlosť chodu %

V percentách nastavenej rýchlosti chodu

- Štartovacie fázy sa nastavujú v ponuke nastavenia zváracích údajov pod štartovacími údajmi.

Pre Štartovacie fázy 2 ZAP možno nastaviť nasledujúce parametre

S Čas s

Čas na zváranie vo fáze 2.

S Napätie oblúka %

V percentách nastaveného napätia

S Posuv drôtu %

V percentách nastaveného posuvu drôtu

S Zvárací prúd %

V percentách nastaveného zváracieho prúdu

S Rýchlosť chodu %

V percentách nastavenej rýchlosti chodu

6.14 Max. napätie na svorkách (OCV)

ON znamená, že OCV sa dá nastaviť. OFF znamená, že OCV sa nastaví na nastavovaciu hodnotu zváracieho napätia.

- OCV sa nastavuje v ponuke nastavenia zváracích údajov pod štartovacími údajmi.

6.15 Záverečné prúdenie taviva

Slúži na ovládanie času, počas ktorého tavidlo prúdi po zhasnutí oblúka.

- Následné prúdenie tavidla sa nastavuje v ponuke nastavenia zváracích údajov pod ukončovacími údajmi.

6.16 Záverečné prúdenie plynu

Slúži na ovládanie času počas ktorého ochranný plyn prúdi po zhasnutí oblúka.

- Následné prúdenie plynu sa nastavuje v ponuke nastavenia zváracích údajov pod ukončovacími údajmi.

6.17 Následné prúdenie vzduchu

Slúži na ovládanie času, počas ktorého vzduch prúdi po zhasnutí oblúka.

- Následné prúdenie vzduchu sa nastavuje v ponuke nastavenia zváracích údajov pod ukončovacími údajmi.

bi24d1ka

- 23 -

6.18 Vyplňovanie kráterov

Vyplňovanie kráterov umožňuje regulované znižovanie tepla a rozmerov tavného kúpeľa pri dokončovaní zvaru. Uľahčuje to predchádzanie vzniku pórov, tepelných prasklín a tvorby kráterov v zvarovom spoji.

- Vyplňovanie kráterov sa nastavuje v ponuke nastavenia zváracích údajov pod ukončovacími údajmi.

6.19 Dopaľovací čas

Dopaľovací čas je zdržanie od okamihu, keď sa drôt začína pribrzďovať, do času, keď zvárací zdroj vypína oblúkové napätie. Príliš krátky dopaľovací čas má za následok, že po skončení zvárania vytŕča príliš dlhý drôt s rizikom zachytenia drôtu v tuhnúcom tavnom kúpeli. Príliš dlhý Čas dohárania má za následok kratší vytŕčajúci drôt so zvýšením rizika, že preskočí oblúk späť na kontaktný hrot.

- Dopaľovací čas sa nastavuje v ponuke nastavenia zváracích údajov pod ukončovacími údajmi.

6.20 Zastavovacie fázy

Zastavovacie fázy sa používajú hlavne na nastavenie vyplňovania kráterov.

Pre Zastavenie fázy 1 ZAP možno nastaviť nasledujúce parametre

S Čas s

Čas na zváranie vo fáze 1.

S Napätie oblúka %

V percentách nastaveného napätia

S Posuv drôtu %

V percentách nastaveného posuvu drôtu

S Zvárací prúd %

V percentách nastaveného zváracieho prúdu

S Rýchlosť chodu %

V percentách nastavenej rýchlosti chodu

Pre Zastavenie fázy 2 ZAP možno nastaviť nasledujúce parametre

S Čas s

Čas na zváranie vo fáze 2.

S Napätie oblúka %

V percentách nastaveného napätia

S Posuv drôtu %

V percentách nastaveného posuvu drôtu

S Zvárací prúd %

V percentách nastaveného zváracieho prúdu

S Rýchlosť chodu %

V percentách nastavenej rýchlosti chodu

- Ukončovacie fázy sa nastavujú v ponuke nastavenia zváracích údajov pod ukončovacími údajmi.

6.21 Dynamická regulácia

Funkcia dynamickej regulácie bola navrhnutá na zváranie viacerými elektródami a upravuje charakteristiky zváracieho zdroja. Charakteristiky zváracieho zdroja sa vypočítajú z nastavených údajov drôtu.

- Dynamická regulácia sa vyberá v ponuke nastavení zváracích údajov.

bi24d1ka

- 24 -

6.22 Nastavovacie limity

Informácie o nastavovacích limitoch sa uvádzajú v kapitole 9.4 "Editor limitu nastavenia"

6.23 Meracie limity

Informácie o meracích parametroch sa uvádzajú v kapitole 9.5 "Editor meracích limitov"

7 SPRÁVA PAMÄTE

7.1 Pracovná metóda ovládacieho panelu

Možno povedať, že ovládací panel obsahuje dve časti: pracovná pamäť a pamäť zváracích údajov.

Uložiť

Pracovná pamäť Pamäť zváracích údajov

Vyvolať

V pracovnej pamäti sa vytvorí úplný súbor zváracích údajov, ktoré si možno uložiť do pamäte zváracích údajov.

Pri zváraní vždy práve obsah pracovnej pamäte ovláda proces. Preto je tiež možné vyvolať zváracie údaje z pamäte zváracích údajov do pracovnej pamäte.

Pripomíname, že pracovná pamäť vždy obsahuje najnovší súbor nastavených zváracích parametrov. Tie si možno vyvolať z pamäte zváracích údajov alebo individuálne si ich pozmeniť. Inými slovami, pracovná pamäť nie je nikdy prázdna ani „vynulovaná“.

Hlavná ponuka  PAMÄŤ  Pamäť zváracích údajov

WELD DATA MEMORY

2ND

STORE

FUNCT QUIT

V ovládacom paneli si možno uložiť až 255 záznamov zváracích údajov. Každý záznam dostáva číslo od 1 do 255.

Môžete tiež odstraňovať, kopírovať, meniť a pomenovávať údajové záznamy a vyvolávať záznam zváracích údajov do pracovnej pamäte.

bi24d1ka

- 25 -

7.2 Uložiť

Ak je pamäť zváracích údajov prázdna, na displeji sa objaví nasledujúca obrazovka.

Uloženie záznamu

WELD DATA MEMORY

zváracích údajov. Priradí sa pamäťovému miestu 5. Stlačte Uložiť (STORE). Zobrazí sa pozícia 1. Jeden z gombíkov nastavenia otočte, aby ste dosiahli polohu 5. Stlačte ULOŽIŤ (STORE).

STORE

Na displeji sa objaví nasledujúce obrazovka.

Záznam zváracích údajov sa teraz uloží ako číslo 5.

WELD DATA MEMORY

5 - (SAW)

2ND

FUNCT QUIT

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

STORE RECALL

DELETE

2ND

FUNCT QUIT

Časti obsahu údajového záznamu číslo 5 sú zobrazované v spodnej časti displeja.

bi24d1ka

- 26 -

Ak je nastavený záznam údajov už uložený na vybranom

WELD DATA MEMORY

5 - (SAW)

mieste, dostanete otázku, či chcete prepísať tento záznam alebo nie, ÁNO (YES) alebo NIE (NO).

Vráťte sa do ponuky pamäte pomocou NIE.

7.3 Vyvolať

Ideme vyvolať uložený údajový záznam:

Označte riadok pomocou polohovacieho gombíka. Stlačte VYVOLAŤ (RECALL).

WELD DATA MEMORY

5 - (SAW)

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

NO YES

Stlačením ÁNO (YES) potvrďte, či chcete vyvolať záznam údajov číslo 5.

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

STORE RECALL

WELD DATA MEMORY

5 - (SAW)

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

DELETE

2ND

FUNCT QUIT

NO YES

bi24d1ka

- 27 -

Táto ikona na obrazovke merania ukazuje číslo pamäte, ktorá sa vyvoláva.

7.4 Odstrániť

Možné je odstránenie jedného alebo viacerých záznamov údajov z ponuky pamäte.

Odstraňuje sa údajový záznam.

Vybrať dátový záznam. Stlačte ODSTRÁNIŤ (DELETE).

Stlačením ÁNO (YES) potvrďte, že chcete záznam odstrániť.

WELD DATA MEMORY

5 - (SAW)

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

STORE RECALL

WELD DATA MEMORY

5 - (SAW)

DELETE

2ND

FUNCT QUIT

bi24d1ka

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

NO YES

- 28 -

7.5 Kopírovať

Pri kopírovaní obsahu záznamu zváracích údajov na nové pamäťové miesto postupujte nasledovne:

Stlačte 2. FUNKCIA (2. FUNKCIA).

Vyberte pamäťové miesto, ktoré chcete prekopírovať a stlačte COPY (KOPÍROVAŤ).

WELD DATA MEMORY

5 - (SAW)

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

STORE RECALL

WELD DATA MEMORY

5 - (SAW)

DELETE

2ND FUNCT

QUIT

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

COPY RENAME

EDIT

2ND FUNCT

QUIT

bi24d1ka

- 29 -

Teraz si prekopírujeme obsah pamäťového miesta 5 do pamäťového miesta 50. Použite polohovací gombík a prejdite na vybrané pamäťové miesto, v tomto prípade

na miesto 50.

Vyberte pamäťové miesto 1 a jedným z nastavovacích gombíkov prejdite na

WELD DATA MEMORY

1 -

5 - (SAW)

vybrané pamäťové miesto, v tomto prípade na miesto 50.Stlačte ÁNO (YES).

COPY

DATA SET 5 TO POSITION: 50

NO YES

Zváracie údaje číslo 5 sa teraz prekopírovali do pamäťového miesta 50.

7.6 Názov

Pri zadávaní vlastného mena záznamu zváracích údajov postupujte nasledovne:

Stlačte 2. FUNKCIA (2ND FUNCT). Vyberte si pamäťové miesto, ktoré chcete prekopírovať a stlačte PREMENOVAŤ (RENAME).

WELD DATA MEMORY

5 - (SAW)

50 -

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

COPY RENAME

EDIT

Tu sa sprístupní klávesnica, ktorá sa používa nasledovne: S Nastavte kurzor na požadovaný znak

klávesnice pomocou šípok a polohovacieho gombíka. Stlačiť HOTOVO (DONE). Zadajte takýmto spôsobom celý textový reťazec s maximálne 40 znakmi.

S Stlačením HOTOVO (DONE) hodnoty

uložíte. Alternatíva, ktorú ste práve pomenovali, sa zobrazí v zozname.

bi24d1ka

- 30 -

2ND FUNCT

QUIT

7.7 Upraviť

Pri úprave obsahu záznamu zváracích údajov postupujte nasledovne:

Stlačte 2. FUNKCIA (2ND FUNCT). Vyberte si pamäťové miesto,

WELD DATA MEMORY

5 - (SAW)

ktoré chcete upravovať a stlačte UPRAVIŤ (EDIT).

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

COPY

EDIT

2ND FUNCT

QUIT

Zobrazí sa časť hlavnej ponuky a ponuka zobrazuje symbol , ktorý znamená, že ste v režime upravovania.

Stlačte NASTAVIŤ (SET) a vykonajte príslušné zmeny.

SAW

REGULATION TYPE CA WIRE TYPE SS FLUX CORED WIRE DIMENSION 2.0 mm

bi24d1ka

SET QUIT

- 31 -

Objaví sa nasledujúca ponuka:

V tomto príklade

SAW WELD DATA SETTING

zmeníme zvárací prúd zo 400 A na 500 A.

Vyberte zvárací prúd (CURRENT) a prejdite na 500 jedným z nastavovacích gombíkov.

Stlačiť Skončiť (QUIT) dva razy.

VOLTAGE 20.0 V

CURRENT 500 A

TRAVEL SPEED 0 cm/min DIRECTION J START DATA" STOP DATA" DYNAMIC REGULATION AUTO SETTING LIMITS" MEASURE LIMITS"

Zváracie údaje číslo 5 boli teraz upravené a uložené.

8 KONFIGURAČNÁ PONUKA

Hlavná ponuka  Ponuka Konfigurácia

Táto ponuka obsahuje nasledujúce podponuky:

QUIT

S Jazyk, pozri kapitolu 1.2.1 „Výber jazyka“ S Kódová zámka, pozri kapitolu 8.1 S Všeobecné nastavenia, pozri kapitolu 8.2 S Nastavenia stroja, pozri kapitolu 8.3 S Dĺžka kábla, pozri kapitolu 8.4 S Servis, pozri kapitolu 8.5 S Sieťové nastavenia, pozri kapitolu 8.6

bi24d1ka

- 32 -

8.1 Kódová zámka

Hlavná ponuka  Ponuka Konfigurácia  Kódová zámka

Keď je aktivovaná funkcia zámky a ste na obrazovke merania alebo v ponuke rýchleho režimu, na ukončenie týchto ponúk je potrebné heslo (kód zámky).

CODE LOCK

LOCK STATUS OFF SET / CHANGE LOCK CODE

QUIT

Kódová zámka sa aktivuje v konfiguračnej ponuke.

8.1.1 Stav režimu uzamknutia

V stave uzamknutia na kód môžete aktivovať/deaktivovať funkciu zámky bez odstránenia existujúceho kódu zámky v prípade, ak deaktivujete jeho funkciu. Ak nie je uložený žiadny kód zámky a pokúsite sa aktivovať kódovú zámku, zobrazí sa klávesnica na zadávanie nového kódu zámky.

Ukončiť zablokovaný stav.

Ak sa nachádzate na obrazovke merania alebo v ponuke rýchleho režimu a kódová zámka je deaktivovaná, môžete ukončiť tieto ponuky bez obmedzenia stlačením Skončiť (QUIT) alebo PONUKA a prejsť do hlavnej ponuky.

Je to aktivovaná a ak sa pokúsite ju ukončiť, objaví sa nasledujúca obrazovka varujúca používateľa na ochranu zámkou.

STLAČTE ENTER A ZADAJTE KÓD ZÁMKY...

PRESS ENTER FOR

LOCK CODE...

Tu si možno vybrať SKONČIŤ (QUIT) a zrušiť akciu, pričom sa vrátite do predchádzajúcej ponuky, alebo postupovať ďalej stlačením ENTER na zadávanie kódu zámky.

Potom prejdete na ponuku s klávesnicou, kde môžete zadať kód. Stlačte ENTER po každom znaku a kód potvrďte opätovným stlačením ENTER.

bi24d1ka

- 33 -

Objaví sa nasledujúce textové pole:

JEDNOTKA ODBLOKOVANÁ!

Ak kód nie je správny, zobrazí sa chybové hlásenie s ponukou možnosti ďalšieho pokusu alebo návratu na pôvodnú ponuku, t. j. na obrazovku merania alebo na ponuku rýchleho režimu.

Ak je kód správny, všetky blokovania ostatných ponúk sa zrušia, hoci kódová zámka zostáva aktivovaná. Znamená to, že môžete dočasne opustiť obrazovku merania a ponuku rýchly režim, pritom však naďalej zachovať uzamknutý stav po návrate do týchto ponúk.

8.1.2 Špecifikovať/upraviť kód zámky

Pod špecifikovať/upraviť kód zámky možno upravovať aktuálny kód zámky alebo zadať nový kód. Kód zámky môže obsahovať najviac 16 ľubovoľných písmen alebo číslic.

UNIT UNLOCKED!

8.2 Všeobecné nastavenia

Hlavná ponuka  Ponuka Konfigurácia  Všeobecné nastavenia

V tejto ponuke si možno nastaviť:

S Softvérové klávesy rýchleho režimu, pozri kapitolu 8.2.1 S Protokolovanie údajov kvality do súboru, pozri kapitolu 8.2.2 S Nastavenie softvérových klávesov, pozri kapitolu 8.2.3 S Automatické uloženie zváracích údajov, pozri kapitolu 8.2.4 S Jednotka merania, pozri kapitolu 1.2.2 „jednotka merania“

8.2.1 Softvérové klávesy rýchleho režimu

Softvérové klávesy ZVÁRACIE ÚDAJE 1 (WELD DATA 1) až ZVÁRACIE ÚDAJE 4 (WELD DATA 4) sa zobrazujú v ponuke rýchleho režimu.

SAW: CA 16

A 450 Amp V 30.0 Volt

bi24d1ka

50 cm/min

WELD

DATA 1

WELD

DATA 2

- 34 -

WELD

DATA 3

WELD

DATA 4

2ND

FUNCT

Sú nakonfigurované nasledovne:

Nastavte kurzor na riadok ČÍSLO SOFTVÉROVÉHO KLÁVESU (SOFT KEY

FAST MODE SOFT KEYS

SOFT KEY NUMBER 1

ASSOCIATED WELD DATA 5

NUMBER).

SAW: CA: FE SOLID: 0.8 mm

20.0 V: 500 A: 0 cm/min

STORE

DELETE QUIT

Klávesy sú očíslované od 1 do 4 zľava doprava. Vyberte požadované tlačidlo zadaním jeho čísla pomocou nastavovacích gombíkov.

Potom prejdite na ďalší riadok SÚVISIACE ZVÁRACIE ÚDAJE (ASSOCIATED WELD DATA). Tu môžete prechádzať po záznamoch zváracích údajov uložených v pamäti zváracích údajov. Vyberte si požadované číslo zváracích údajov použitím nastavovacích gombíkov. Na uloženie stlačte ULOŽIŤ (STORE). Na odstránenie uloženého záznamu stlačte ODSTRÁNIŤ (DELETE).

8.2.2 Protokolovanie údajov kvality do súboru

Prepnutím na ZAP (ON) v ponuke PROTOKOLOVANIE ÚDAJOV KVALITY DO SÚBORU (QUALITY DATA LOG TO FILE) si ho možno aktivovať.

GENERAL CONFIGURATION

FAST MODE SOFT BUTTONS 1

QUALITY DATA LOG TO FILE ON

SOFT KEYS SETUP" AUTO SAVE MODE OFF UNIT OF LENGTH METRIC

Ďalšie informácie o nastaveniach funkcii kvality nájdete v kapitole 9.7.

QUIT

bi24d1ka

- 35 -

8.2.3 Konfigurácia softvérového klávesu

Už sme tu popisovali „softvérové“ klávesy ovládacieho panelu. Pre oblúkové zváranie pod tavidlom (SAW) a pre oblúkové zváranie taviacou sa elektródou v plyne (GMAW) si používateľ môže nastaviť funkcie týchto tlačidiel výberom zo zoznamu nastavených možností. Je tu osem softvérových klávesov, ktoré možno priradiť funkcii.

Možno si vybrať z nasledujúcich možností:

S Žiadny S Ventil odplynenia / tavidla S Nastavenie hodnôt

Namiesto nameraných hodnôt v ponuke merania sú zobrazované nastavené referenčné hodnoty.

S Relé 1

Nastavuje spínací výstup č. 1 na doske obvodov motora, ktorý môže zákazník využiť na akýkoľvek účel.

S Smer Y - J. S Diaľkový vstup/výstup

Používa sa, keď PEK a zdroj zváracieho prúdu chcete regulovať cez jednotku diaľkového vstupu/výstupu.

S Externá os

Má sa aktivovať, a je k dispozícii jednotka externého vstupu/výstupu regulujúca napríklad valčekový dopravník.

Na obrazovke displeja sú dva stĺpce; jeden pre SOFTVÉROVÉ KLÁVESY (SOFT KEYS) a jeden pre FUNKCIA (FUNCTION).

SOFT KEYS SETUP

SOFT KEYS FUNCTION

S1 NONE S2 NONE S3 NONE S4 NONE S1 2ND FUNCT NONE S2 2ND FUNCT NONE S3 2ND FUNCT NONE S4 2ND FUNCT NONE

QUIT

Keď priradíte funkcie týmto klávesom, sú očíslované zľava nasledovne:

S1 S2 S3 S4

S1 2ND FUNCT

bi24d1ka

S2 2ND

FUNCT

- 36 -

S3 2ND FUNCT

S4 2ND FUNCT

2ND

FUNCT

2ND FUNCT

Pri priraďovaní novej funkcie softvérovému klávesu postupujte nasledovne:

Nastavte kurzor na riadok s číslom softvérového klávesu, ktorý chcete použiť, a stlačte ENTER. Kontextová ponuka zobrazuje funkcie na výber. Pomocou polohovacieho gombíka si vyberte a stlačte ENTER.

SOFT KEYS SETUP

SOFT KEYS FUNCTION

S1 NONE

S2 NONE S3 NONE S4 NONE S1 2ND FUNCT NONE S2 2ND FUNCT NONE S3 2ND FUNCT NONE S4 2ND FUNCT NONE

QUIT

Rovnakým spôsobom možno priradiť nové funkcie iným tlačidlom rovnakým spôsobom, spárovaním čísla klávesu v ľavom stĺpci s funkciou v pravom stĺpci.

8.2.4 Režim Automatické uloženie

Po vyvolaní záznamu zváracích údajov z pamäťového miesta pamäte zváracích údajov a zmene nastavení sa zmeny automaticky uložia do pracovnej pamäte pri zastavení zvárania, a to do naposledy vyvolaného pamäťového miesta.

Ručné ukladanie zváracích údajov na pamäťové miesto deaktivuje ďalšie automatické ukladanie.

Pamäťové miesto, v ktorom je uložený záznam zváracích údajov, je zobrazené v hornom pravom rohu obrazovky merania.

8.3 Nastavenia stroja

Hlavná ponuka  Ponuka Konfigurácia  Nastavenia stroja

V tejto ponuke si možno nastaviť:

S Kód výrobku, pozri kapitolu 8.3.1 S Os posuvu drôtu, pozri kapitolu 8.3.2 S Os chodu, pozri kapitolu 8.3.3 S Vonkajšia os, pozri kapitolu 8.3.4 S Tandem, pozri kapitolu 8.3.5

bi24d1ka

- 37 -

8.3.1 Kód výrobku

V ponuke KÓD

MACHINE CONFIGURATION

VÝROBKU (PRODUCT CODE) si možno vybrať používaný automatický zvárací stroj, stĺp a výložník, valčekový

PRODUCT CODE A2TFX WIRE FEED AXIS" TRAVEL AXIS" TANDEM OFF

dopravník alebo polohovač.

QUIT

Pri výbere kódu výrobku sa automaticky vyberie správny typ motora a prevodový pomer použitej prevodovky v príslušnom výrobku.

Vybrať možno nasledujúce možnosti:

S A2TFJ1

Traktorový automatický zvárací stroj A2 pre oblúkové zváranie pod tavidlom (SAW)

S A2TGJ1

Traktorový automatický zvárací stroj A2 pre oblúkové zváranie taviacou sa elektródou v ochrannej plynovej atmosfére (GMAW)

S A6TFF1

Traktorový automatický zvárací stroj A6 pre oblúkové zváranie taviacou sa elektródou pod tavidlom (GMAW)

S VOĽNÁ OS 2

Voliteľná konfigurácia na pripojenie 2 motorov k doske akčnej jednotky. Jeden pre posuv drôtu a jeden pre pohyb chodu.

S VOĽNÁ OS 3

Voliteľná konfigurácia na pripojenie externých valčekových dopravníkov, polohovačov alebo lineárnej osi ako 2 motorov k doske akčnej jednotky. Jeden pre posuv drôtu a jeden pre pohyb chodu.

8.3.2 Os posuvu drôtu

Motor posuvu drôtu sa nastavuje automaticky podľa nasledujúcej tabuľky.

A2TFJ1 A2TGJ1 A6TFF1

Motor 5035 38 ot/min 5035 68 ot/min VEC4000

1. rýchlosť 49:1 49:1 156:1

2. rýchlosť 1:1 1:1 1:1 Priemer podávacích

kladiek Impulzný snímač 28 ppr 28 ppr 32 ppr Nízka manuálna

rýchlosť Vysoká manuálna

rýchlosť

49 mm 49 mm 49 mm

150 cm/min 150 cm/min 150 cm/min

300 cm/min 300 cm/min 300 cm/min

bi24d1ka

- 38 -

VOĽNÁ OS 2 VOĽNÁ OS 3

Motor VEC 4000 VEC 4000

1. rýchlosť 156:1 156:1

2. rýchlosť 1:1 1:1 Priemer podávacích kladiek 49 mm 49 mm Impulzný snímač 32 ppr 32 ppr Nízka manuálna rýchlosť 150 cm/min 150 cm/min Vysoká manuálna rýchlosť 300 cm/min 300 cm/min

8.3.3 Os chodu

Motor chodu sa nastavuje automaticky podľa nasledujúcej tabuľky.

A2TFJ1 A2TGJ1 A6TFF1

Motor 4030-350 4030-350 FHP258

1. rýchlosť 375:10 375:10 24:1

2. rýchlosť 51:1 51:1 51:1 Priemer kolesa 158 mm 158 mm 180 mm Impulzný snímač 60 ppr 60 ppr 28 ppr Vysoká manuálna

rýchlosť

200 cm/min 200 cm/min 200 cm/min

VOĽNÁ OS 2 VOĽNÁ OS 3

Motor VEC 4000 VEC 4000

1. rýchlosť 312:1 312:1

2. rýchlosť 1:1 1:1 Priemer kolesa 65 mm 65 mm Impulzný snímač 32 ppr 32 ppr Vysoká manuálna

rýchlosť

200 cm/min 200 cm/min

8.3.4 Vonkajšia os

Pri pripojovaní externého valčekového dopravníka, polohovača alebo lineárnej osi sa musí vybrať VOĽNÁ OS 3.

Pri výbere VOĽNÁ OS 3 sa motor automaticky nastaví podľa ďalej uvedených tabuliek.

Valčekový dopravník Lineárny Polohovač

1. rýchlosť 560:1 560:1 560:1

2. rýchlosť 111:22 111:22 111:22

3. rýchlosť 1:1 1:1 1:1 Priemer kolesa 160 mm 160 mm 160 mm Impulzný snímač 30 ppr 30 ppr 30 ppr Vysoká manuálna

rýchlosť Frekvenčný pomer 85:50 85:50 85:50 Motor 2000 ot/min 2000 ot/min 2000 ot/min

200 cm/min 200 cm/min 200 cm/min

bi24d1ka

- 39 -

PolohovačLineárnyValčekový dopravník Priemer zvaru 1000 mm - 1000 mm Priemer kladky 1000 mm - -

8.3.5 Tandem

Používa sa pri zváraní s dvoma zváracími hlavami.

Nastavte kurzor na

MACHINE CONFIGURATION

riadok TANDEM (TANDEM) a stlačte ENTER.

Pomocou polohovacieho gombíka si vyberte ZAP (ON) a stlačte ENTER.

PRODUCT CODE A2TFX WIRE FEED AXIS" TRAVEL AXIS"

TANDEM ON

b WELDING HEAD HEAD b WELD HEAD OFFSET 20 mm b WITH I/O ON

QUIT

Pred zváraním dvoma zváracími hlavami sa musí nastaviť funkcia POSUNUTIE ZVÁRACEJ HLAVY (WELD HEAD OFFSET).

POSUNUTIE ZVÁRACEJ HLAVY (WELD HEAD OFFSET) je vzdialenosť medzi zváracími hlavami v milimetroch.

Pri zadávaní vzdialenosti medzi zváracou hlavou 1 ČELO (HEAD) a zváracou hlavou 2 CHVOST (TAIL) bude hodnota prepočítaná riadiacou jednotkou na čas medzi štartom zváracej hlavy 1 a štartom zváracej hlavy 2.

Čas, ktorý môže riadiaca jednotka vypočítať pre vzdialenosť medzi štartom a zastavením zváracích zdrojov, je maximálne 65 sekúnd. Znamená to, že ak sa zadá napríklad 50 cm/min, ako maximálne POSUNUTIE ZVÁRACEJ HLAVY (WELD HEAD OFFSET) možno zadať 2000 mm. Je to tak, že čas neuplynie skôr, ako hlava 2 dosiahne štartovací bod.

WELD HEAD OFFSET

bi24d1ka

TAIL HEAD

- 40 -

POZNÁMKA!

Dbajte, aby obe riadiace jednotky mali tie isté nastavenia pre POSUNUTIE ZVÁRACEJ HLAVY (WELD HEAD OFFSET) a špecifikujte rovnakú rýchlosť chodu. Riadiaca jednotka „Master“ musí byť priradená ČELU (HEAD) a riadiaca jednotka "Slave" CHVOSTU (TAIL). Pohyb chodu je riadený vždy z "Master".

Hodnoty zvárania dvoma zváracími hlavami špecifikujte nasledovne:

Nastavte kurzor na

MACHINE CONFIGURATION

riadok ZVÁRACIA HLAVA (WELDING HEAD).

Vyberte si, či nastavenie má platiť pre riadiacu jednotku „master“ ČELO (HEAD) alebo pre riadiacu jednotku "slave"

PRODUCT CODE A2TFX WIRE FEED AXIS" TRAVEL AXIS" TANDEM ON

b ZVÁRACIA HLAVA HLAVA b WELD HEAD OFFSET 20 mm b WITH I/O ON

CHVOST (TAIL).

QUIT

S Nastavte polohu kurzora na riadok POSUNUTIE ZVÁRACEJ HLAVY a zadajte

vzdialenosť medzi oboma zváracími hlavami.

Príklad , VSTUP/VÝSTUP ZAP

Zváracia hlava 2, (slave) Zváracia hlava 1, (master)

TAIL HEAD

WELD HEAD OFFSET

S Stlačte Štart, pre zváraciu hlavu 1.

S Zváracia hlava 1 začína zvárať. S Zváracia hlava 2 začína zvárať až vtedy, keď bude dosiahnutá štartovacia

poloha zváracej hlavy 1 (táto vzdialenosť je zadaná ako POSUNUTIE ZVÁRACEJ HLAVY (WELD HEAD OFFSET).

bi24d1ka

- 41 -

S Stlačte Stop pre zváraciu hlavu 1.

S Zváracia hlava 1 zastaví zváranie, avšak pohyb pokračuje. S Zváracia hlava 2 zastaví zváranie, keď dosiahne bod, v ktorom zariadenie 1

zastavilo zváranie (táto vzdialenosť je zadaná ako POSUNUTIE ZVÁRACEJ HLAVY (WELD HEAD OFFSET)).

S Zváranie je dokončené.

Príklad , VSTUP/VÝSTUP VYP

Zváracia hlava 2, (slave) Zváracia hlava 1, (master)

TAIL HEAD

WELD HEAD OFFSET

S Stlačte Štart, súčasne pre zváraciu hlavu 1 a zváraciu hlavu 2.

S Zváracia hlava 1 začína zvárať. S Zváracia hlava 2 začína zvárať až keď bola dosiahnutá štartovacia poloha 1 (táto

vzdialenosť je zadaná ako POSUNUTIE ZVÁRACEJ HLAVY (WELD HEAD OFFSET).

S Stlačte Stop, súčasne pre zváraciu hlavu 1 a zváraciu hlavu 2.

S Zváracia hlava 1 zastaví zváranie, avšak pohyb chodu pokračuje. S Zváracia hlava 2 zastaví zváranie pri dosiahnutí bodu, keď zariadenie 2 zastavilo

zváranie (táto vzdialenosť je zadaná ako POSUNUTIE ZVÁRACEJ HLAVY (WELD HEAD OFFSET).

S Zváranie je dokončené.

bi24d1ka

- 42 -

8.4 Dĺžka kábla

Napätie oblúka je ovplyvnené impedanciou zváracích káblov. Impedanciu ovplyvňuje dĺžka a plocha káblov, a takisto to, ako sú vedené. Najviac sa to prejavuje pri zváraní striedavým prúdom.

Ak zadáte skutočnú dĺžku kábla, zabezpečuje sa kompenzácia poklesu napätia v dlhých kábloch.

Musí byť zadaná celková dĺžka kábla (spoločne zvárací kábel a konektor). Pozor! Pri použití dvoch káblov sa musia skombinovať plochy oboch.

Táto funkcia je aktivovaná počas procesu spúšťania až dovtedy, kým zvárací zdroj prijme nameranú hodnotu, podľa ktorej môže ďalej regulovať.

Pri výbere "Max OCV" táto funkcia nie je aktivovaná.

8.5 Údržba

Hlavná ponuka  Ponuka Konfigurácia  Údržba

V tejto ponuke si možno nastaviť, ako často sa má meniťkontaktný hrot. Špecifikujte počet spustených zvarov, po ktorom je potrebné vymeniť hrot výberom INTERVAL VÝMENY HROTU KONTAKTU (CONTACT TIP CHANGE INTERVAL (CONTACT TIP CHANGE INTERVAL) a stlačením ENTER. Zmeňte hodnotu pomocou nastavovacích gombíkov. Po uplynutí intervalu sa v chybovom protokole zobrazí chybový kód 54. Na inicializáciu stlačte INICIALIZOVAŤ (RESET).

V prípade výberu LIMIT CELKOVÉHO ČASU CHODU (TOTAL RUNNING TIME LIMIT) ako limitu namiesto počtu spustení bude skontaktovaný autorizovaný servisný technik ESAB.

MAINTENANCE

CONTACT TIP CHANGE INTERVAL 0 Welds b WELD COUNT 0 Welds TOTAL RUNNING TIME LIMIT 0d00:00:00 b TOTAL RUNNING TIME 0d00:00:00

RESET

QUIT

bi24d1ka

- 43 -

8.6 Sieťové nastavenia

Hlavná ponukaPonuka konfiguráciaSieťové nastavenia

Táto ponuka vám umožňuje pripojiť k lokálnej sieti nástroj na jej správu.

Bližšie informácie o nástroji na správu nájdete v návode na obsluhu pre WELDPOINT. Tento návod si možno prevziať z lokality www.esab.com.

NETWORK SETTINGS

DHCP ON

IP ADDRESS 172.20.125.74

SUBNET MASK 0.0.0.0. DEFAULT GATEWAY 0.0.0.0. HOSTNAME ESAB_W82

QUIT

8.6.1 Celkový popis systému

1 Zdroj zváracieho prúdu 4 Nástroj na správu, Weldpoint 2 Jednotku posuvu drôtu / Automatický

zvárač

3 Jednotka dát zvaru, PEK 6 Pamäť USB

bi24d1ka

5 Sieťové pripojenie

- 44 -

9 NÁSTROJE

Hlavná ponuka  Nástroje

Táto ponuka obsahuje nasledujúce podponuky:

S Chybový protokol, pozri kapitolu 9.1. S Exportovať/Importovať, pozri kapitolu 9.2 S Správca súborov, pozri kapitolu 9.3 S Upraviť nastavovacie limity, pozri kapitolu 9.4 S Upraviť meracie limity, pozri kapitolu 9.5 S Výrobná štatistika, pozri kapitolu 9.6 S Funkcie kvality, pozri kapitolu 9.7 S Kalendár, pozri kapitolu 9.8 S Účty používateľa, pozri kapitolu 9.9 S Informácie o jednotke, pozri kapitolu 9.10

9.1 Chybový protokol

Hlavná ponuka  Nástroje  Chybový protokol

Riadiace kódy poruchy slúžia na indikáciu, že pri zváracom postupe došlo k poruche. Zobrazia sa cez kontextovú ponuku a v hornom pravom rohu obrazovky sa objaví

výkričník .

Poznámka! z displeja zmizne ihneď, keď prejdete do ponuky chybového protokolu.

Všetky chyby, ku ktorým bude dochádzať počas používania zváracieho zariadenia sú dokumentované ako chybové správy v chybovom protokole. Zadať možno až 99 chybových správ. Ak sa chybový protokol naplní, t. j. keď bolo uložených 99 chybových správ, stará správa sa automaticky odstráni, keď sa vyskytne ďalšia porucha.

Nasledujúce informácie si možno prečítať v ponuke chybový protokol:

S Chybové číslo chyby S Deň, keď sa chyba vyskytla S Čas, keď sa chyba vyskytla S Jednotka, v ktorej sa chyba vyskytla S Chybový kód správy danej chyby

bi24d1ka

- 45 -

ERROR LOG

Index Dátum Èas Jednotka Chyba

1 081120 11:24:13 8 19 2 081120 10:24:18 8 18 3 081121 13:24:18 8 17

Error in battery-driven memory

DELETE

ALL

QUIT

9.1.1 Jednotky 2 = Zvárací zdroj

6 = Posuv drôtu a pohyb chodu (motorová doska) 8 = ovládací panel

9.1.2 Popis kódov správy porúch

Dolu uvádzame riadiace kódy porúch, ktoré si používatelia môžu opraviť svojpomocne. Ak sa objaví iný kód, reštartujte stroj a ak porucha pretrváva, obráťte sa na servisného technika.

Chybo

vý kód

11 Chyba rýchlosti v motore, (motor posuvu drôtu, chodu)

Popis

6 Vysoká teplota

Zvárací zdroj sa prehrial a vypol zváranie. Zváranie bude znova umožnené, keď teplota klesne pod parameter maximálna teplota.

Postup: Skontrolujte, či nečistotami nie sú upchané prívodné a odvádzacie vetracie otvory. Skontrolujte používaný zvárací cyklus a presvedčite sa, že zariadenie nie je preťažované.

Ak porucha pretrváva, obráťte sa na servisného technika.

7 Nízky zvárací prúd

Zvárací oblúk je vypnutý, pretože zvárací prúd počas zváracieho postupu bol príliš nízky. Postup:Vypnite sieťové napájanie, aby sa jednotka znova iniciovala. Ak porucha

pretrváva, obráťte sa na servisného technika.

8 Nízke napätie akumulátora

Príliš nízke napätie akumulátora. Ak sa batéria nevymení, všetky uložené údaje budú stratené.

Táto chyba nepotlačí žiadne funkcie. Postup: Obráťte sa na servisného technika, aby vymenil batériu.

Motor nedokáže udržať svoju rýchlosť. Zváranie zastavuje. Činnosť: Skontrolujte, či podávanie drôtu nie je zakliesnené alebo či nebeží príliš rýchlo.

Ak porucha pretrváva, obráťte sa na servisného technika.

bi24d1ka

- 46 -

Chybo

vý kód

12 Interná chyba komunikácie (varovanie)

14 Komunikačná chyba

17 Stratený kontakt s jednotkou

32 Nepreteká žiadny plyn

43 Vysoký zvárací prúd

44 Štart prerušil zvárací prúd

Popis

Okamžité zaťaženie systémovej zbernice CAN je príliš vysoké. Zvárací zdroj možno stratil kontakt s riadiacou jednotkou. Činnosť: Skontrolujte, či sú všetky zariadenia správne pripojené. Ak porucha pretrváva,

obráťte sa na servisného technika.

Systémová zbernica CAN dočasne prestala fungovať, pretože zaťaženie je príliš vysoké. Aktuálny zvárací postup sa zastaví. Postup: Skontrolujte, či sú všetky zariadenia správne pripojené. Vypnite sieťové

napájanie, aby sa jednotka znova iniciovala. Ak porucha pretrváva, obráťte sa na servisného technika.

Stratený kontakt s jednotkou. Postup: Skontrolujte zapojenie a konektor medzi riadiacou jednotkou a zváracím zdrojom.

Ak porucha pretrváva, obráťte sa na servisného technika.

Spúšťanie je zablokované. Postup: Skontrolujte plynový ventil, hadice a konektory.

Zvárací zdroj vypol zvárací postup, pretože prúd prekročil parameter maximálneho prúdu pre zvárací zdroj.

Postup: Vypnite sieťové napájanie, aby sa jednotka znova iniciovala. Ak porucha pretrváva, obráťte sa na servisného technika.

Zvárací postup sa zastavil, pretože nepokročil ďalej v priebehu 10 sekúnd. Postup: Vypnite sieťové napájanie, aby sa jednotka znova iniciovala. Ak porucha

pretrváva, obráťte sa na servisného technika.

9.2 Export/Import

Hlavná ponuka  NástrojeExport / Import

V ponuke Export/Import je možné prenášať informácie do a z ovládacieho panelu cez pamäť USB.

Prenášať možno nasledujúce informácie:

S Záznamy zváracích údajov Exportovať/Importovať S Systémové nastavenie Export / Import S Nastavovacie limity Export / Import S Meracie limity Export / Import S Chybový protokol Export S Protokol funkcie kvalita Export S Výrobná štatistika Export

Pri ukladaní na pamäť USB postupujte takto:

Zasuňte pamäť USB do riadiacej jednotky.

bi24d1ka

- 47 -

Vyberte riadok s informáciami, ktoré sa majú preniesť. Stlačte EXPORT (EXPORT) alebo IMPORT (IMPORT) podľa toho, či sa informácie majú exportovať alebo importovať.

EXPORT/IMPORT

WELD DATA SETS SYSTEM SETTINGS SETTING LIMITS MEASURE LIMITS ERROR LOG QUALITY FUNCTION LOG PRODUCTION STATISTICS

EXPORT IMPORT

QUIT

9.3 Správca súborov

Hlavná ponuka  NástrojeSprávca súborov

Informácie na pamäti USB (C:) možno spravovať v správcovi súborov. Správca súborov umožňuje manuálne odstrániť a prekopírovať zváracie údaje a údaje o kvalite.

Po pripojení pamäte USB sa na displeji zobrazí predvolený priečinok pamäte, ak bol predtým vybraný predvolený priečinok.

Ovládací panel si pamätá, kde ste boli, keď ste naposledy používali správcu súborov, aby ste sa po návrate vrátili na to isté miesto v súborovej štruktúre.

FILE MANAGER

NEW FOLDER QData.xml

INFO UPDATE

ALT. QUIT

S Veľkosť zvyšného pamäťového priestoru zistíte pomocou funkcie INFO.

S Informácie aktualizujte stlačením AKTUALIZOVAŤ (UPDATE).

S Keď chcete súbor odstrániť, zmeniť názov, vytvoriť nový priečinok, kopírovať

alebo prilepiť, stlačte ALT. (ALT.). Objaví sa zoznam, z ktorého si môžete vybrať niektorú možnosť. Pri výbere (..) alebo priečinka, môžete len vytvoriť nový priečinok alebo prilepiť súbor, ktorý ste predtým skopírovali. Ak ste vybrali súbor, budú pridané možnosti PREMENOVAŤ (RENAME), KOPÍROVAŤ (COPY) alebo PRILEPIŤ (PASTE), ak ste predtým nakopírovali súbor.

bi24d1ka

- 48 -

Vyberte si priečinok

FILE MANAGER

alebo súbor a stlačte ALT. (ALT.).

Tento zoznam sa zobrazí po stlačení ALT. (ALT.).

.. WeldData NEW FOLDER ErrorLog.xml QData.xml XWeldoffice.dat

INFO UPDATE

ALT. QUIT

COPY PASTE DELETE RENAME NEW FOLDER

9.3.1 Odstrániť súbor/priečinok

Vyberte si súbor alebo priečinok, ktorý sa má odstrániť, a stlačte ALT. (ALT.).

Vyberte ODSTRÁNIŤ (DELETE) a stlačte ENTER.

DELETE

RENAME NEW FOLDER

Súbor/priečinok bol teraz odstránený. Aby sa priečinok dal odstrániť, musí byť prázdny, t. j. najprv odstráňte súbory z priečinka.

9.3.2 Premenovať súbor/priečinok

Vyberte si súbor alebo priečinok, ktorý sa má premenovať, a stlačte ALT. (ALT.).

Vyberte PREMENOVAŤ (RENAME) a stlačte ENTER.

DELETE

RENAME

NEW FOLDER

Na displeji sa objaví klávesnica. Polohovací gombík slúži na zmenu riadku a šípky na pohyb doľava a doprava. Vyberte znak/funkciu, ktoré sa majú použiť, a stlačte ENTER.

9.3.3 Vytvoriť nový priečinok

Vyberte si, kde sa má nachádzať nový priečinok, a stlačte ALT. (ALT.).

Vyberte NOVÝ PRIEČINOK: (NEW FOLDER) a stlačte ENTER.

DELETE RENAME

NEW FOLDER

Na displeji sa potom objaví klávesnica. Polohovací gombík slúži na zmenu riadku a šípky na pohyb doľava a doprava. Vyberte znak/funkciu, ktoré sa majú použiť, a stlačte ENTER.

bi24d1ka

- 49 -

9.3.4 Kopírovať a prilepovať súbory

Vyberte si súbor, ktorý sa má prekopírovať, a stlačte ALT. (ALT.).

Vyberte KOPÍROVAŤ (COPY) a stlačte ENTER.

COPY

PASTE DELETE RENAME NEW FOLDER

Nastavte kurzor na priečinok, v ktorom sa má nachádzať prekopírovaný súbor a stlačte ALT. (ALT. ).

Vyberte si PRILEPIŤ (PASTE) a stlačte ENTER.

COPY

PASTE

DELETE RENAME NEW FOLDER

Kópia sa uloží pod názvom Copy of plus pôvodný názov, napr. Copy of WeldData.awd.

9.4 Editor limitu nastavenia

Hlavná ponuka  Nástroje  Editor limitu nastavenia

V tejto ponuke si možno nastaviť vlastné maximálne a minimálne hodnoty pre rôzne zváracie metódy. Limity nemôžu byť vyššie ani nižšie ako hodnoty, pre ktoré je dimenzovaný zvárací zdroj. K dispozícii je 50 miest v pamäti. Vyberte si riadok pre prázdne úložné miesto a stlačte ENTER. Vyberte proces stlačením ENTER, vyberte zvárací postup pomocou polohovacieho gombíka a stlačte ENTER.

Pre všetky procesy možno vybrať maximálne a minimálne hodnoty napätia oblúka, rýchlosti podávania drôtu, rýchlosti chodu a zváracieho prúdu.

EDIT LIMITS

PROCESS SAW

VOLTAGE MIN 17.0 VOLTAGE MAX 47.0 WIRE SPEED MIN 50 WIRE SPEED MAX 970 TRAVEL SPEED MIN 100 TRAVEL SPEED MAX 2400 CURRENT MIN 70 CURRENT MAX 1500

bi24d1ka

STORE

DELETE QUIT

- 50 -

Po úprave hodnôt stlačte ULOŽIŤ (STORE). Keď dostanete otázku, či sa hodnota limitu má uložiť do vybraného pamäťového miesta, stlačte NIE (NO) alebo ÁNO (YES). Hodnoty pamäťového miesta si možno pozrieť pod čiarou dolu.

So softvérovým klávesom AUTO (AUTO) sa parametre nastavujú automaticky podľa naposledy použitých parametrov.

Keď dostanete otázku, či sa nastavenia limitov majú nastaviť automaticky, stlačte NIE (NO) alebo ÁNO (YES) a následne aj ULOŽIŤ (STORE), ak sa nastavenie má zachovať.

9.5 Editor meracích limitov

Hlavná ponuka  Nástroje  Editor meracích limitov

V tejto ponuke si možno nastaviť vlastné merané hodnoty pre rôzne zváracie metódy. K dispozícii je 50 miest v pamäti. Vyberte si riadok pre prázdne úložné miesto a stlačte ENTER. Vyberte proces stlačením ENTER, vyberte zvárací postup pomocou polohovacieho gombíka a stlačte ENTER.

Vybrať možno nasledujúce hodnoty:

S napätie oblúka: min, max S rýchlosť podávania drôtu: min, max S zvárací prúd: min, max S rýchlosť chodu: min, max S energia na dĺžkovú jednotku: min, max

Nastavte požadovanú hodnotu jedným z gombíkov nastavenia a stlačte ULOŽIŤ (STORE).

V dialógovom okne dostanete otázku, či chcete uložiť vybrané pamäťové miesto. Stlačením ÁNO hodnotu uložíte. Hodnoty pamäťového miesta si možno pozrieť pod čiarou dolu.

bi24d1ka

- 51 -

MEASURE LIMITS

1 - SAW

2 - GMAW 3 4 5 6 7 -

0.0 - 46.9 Volt , 0 - 2495 cm/min 3 - 994 cm/min , 3 - 990 Amp

5 - 500 kJ/min

QUIT

So softvérovým klávesom AUTO (AUTO) sa parametre nastavujú automaticky podľa naposledy použitých meraných hodnôt.

Keď dostanete otázku, či sa hodnoty meraní majú nastaviť automaticky, stlačte NIE (NO) alebo ÁNO (YES) a následne aj ULOŽIŤ (STORE), ak sa nastavenie má zachovať.

9.6 Výrobná štatistika

Hlavná ponuka  Nástroje  Výrobná štatistika

Výrobná štatistika bude sledovať celkový čas horenia oblúka, celkové množstvo materiálu a počet zvarov od ostatnej inicializácie. Bude monitorovať aj čas horenia oblúka a množstvo použitých materiálov v ostatnom zvare. Na informačné účely sa vypočíta a zobrazí aj množstvo roztaveného materiálu na jednotku dĺžky a kedy došlo k ostatnej inicializácii.

PRODUCTION STATISTICS

POSLEDNÝ ZVAR CELKOM

ARCTIME 0s 0s CONSUMED WIRE 0g 0g BASED ON 1g/m NUMBER OF WELDS 0

bi24d1ka

LAST RESET 081114 08:38:03

RESET UPDATE

- 52 -

QUIT

Po stlačení INICIALIZOVAŤ (RESET) sa inicializujú všetky počítadlá. Dátum a čas zodpovedajú úplne poslednej inicializácii.

Ak nevynulujete počítadlá, všetky sa automaticky inicializujú ak niektoré z nich dosiahnu svoju maximálnu hodnotu.

Maximálne hodnoty počítadiel

Čas: 999 hodín, 59 minút, 59 sekúnd Hmotnosť 13350000 gramov Počet 65535

9.7 Funkcie kvality

Hlavná ponuka  Nástroje  Funkcie kvality

Funkcie kvality sledujú rôzne zaujímavé zváracie údaje pre jednotlivé zvary.

Sú to tieto funkcie:

S Čas začiatku zvárania. S Dĺžka trvania zvárania. S Maximálny, minimálny a priemerný prúd počas zvárania. S Maximálne, minimálne a priemerné napätie počas zvárania. S Maximálna, minimálna a priemerná energia na jednotku dĺžky počas zvárania.

V riadku v spodnej časti sa zobrazí počet zvarov od poslednej inicializácie. Možno uložiť informácie pribl. o maximálne 100 zvaroch. Ak už máte viac ako 100 zvarov, prvý zvar bude prepísaný.

Na displeji bude zobrazený naposledy zaznamenaný zvar, hoci je možné prechádzať aj medzi ostatnými zaznamenanými zvarmi. Všetky protokoly sa odstránia po stlačení INICIALIZOVAŤ (RESET).

QUALITY FUNCTIONS

#WELD: 1 / 4

START 20090107 15:59:14 WELD TIME 00:00:20 WELD DATA: HEAT INPUT: 3.12 kJ/mm

MAX MIN AVE. I (Amp) 293.00 243.00 289.00 U (V) 41.50 16.20 39.40 Q (kJ/min) 7.00 0.00 2.00 NUMBER OF WELDS SINCE RESET: 4

RESET UPDATE

QUIT

bi24d1ka

- 53 -

9.7.1 Uložiť údaje o kvalite Hlavná ponuka  Nástroje  Export /Import

Súbory, ktoré sú vytvorené v ovládacom paneli, sú uložené ako súbory xml. Pamäť USB musí byť naformátovaná ako FAT 32, aby správne fungovala.

Zasuňte pamäť USB do ovládacieho panela, pozri kapitolu 9.3 „Správca súborov“.

Vyberte PROTOKOL FUNKCIE KVALITY (QUALITY FUNCTION LOG) a stlačte EXPORT.

EXPORT/IMPORT

WELD DATA SETS SYSTEM SETTINGS SETTING LIMITS MEASURE LIMITS ERROR LOG

QUALITY FUNCTION LOG

PRODUCTION STATISTICS

EXPORT

QUIT

Celý záznam s údajmi o kvalite (informácia o 100 najnovších vykonaných zvaroch), ktorý je uložený v ovládacom paneli, sa teraz ukladá na pamäť USB.

Súbor je v priečinku nazývanom QData. QData sa vytvorí automaticky po zasunutí pamäte USB.

9.8 Kalendár

Hlavná ponuka ! Nástroje ! Kalendár

Dátum a čas sa nastavujú tu.

Vyberte riadok, ktorý sa má nastaviť: rok, mesiac, deň, hodina, minúta a sekundy. Nastavte správnu hodnotu jedným z nastavovacích gombíkov. Stlačte

DATE & TIME

YEAR 2008 MONTH NOV DAY 21 HOUR 10 MINUTES 45 SECONDS 55

NASTAVIŤ (SET).

20100115 10:48:59

SET QUIT

bi24d1ka

- 54 -

9.9 Účty používateľa

Hlavná ponuka ! Nástroje ! Účty používateľa

Príležitostne je dôležité, predovšetkým z pohľadu kvality, aby výrobok nemohli používať neoprávnené osoby.

V tejto ponuke sa registruje meno používateľa, úroveň účtu a heslo.

Vyberte MENO

USER ACCOUNTS

POUŽÍVATEĽA (USER NAME) a stlačte Enter. Prejdite nadol na prázdny riadok a stlačte ENTER. Zadajte nové meno používateľa na

USER NAME ADMINISTRATOR

b ÚROVEć ÚÈTU SPRÁVCA b PASSWORD

USER ACCOUNTS OFF

klávesnici pomocou polohovacieho gombíka, šípiek a ENTER.

STORE DELETE

QUIT

Je tu priestor na 16 účtov používateľa. V súboroch s údajmi o kvalite bude evidentné, ktorí používatelia zhotovili príslušný zvar.

Pod bodom ÚROVEŇ ÚČTU (ACCOUNT LEVEL) si vyberte z týchto možností:

S Správca

úplný prístup (môže pridávať nových používateľov)

S Pokročilý používateľ

Má prístup ku všetkému, okrem:

S konfigurácie stroja S účtov používateľa S sieťových nastavení

S Normálny používateľ

Má prístup:

S V ponuke Konfigurácia:

S Údržba

S v ponuke Nástroje:

S Informácie o jednotke

S V ponuka Nastavenia:

S Napätie S Prúd / Posuv drôtu S Rýchlosť pojazdu S Smer zvárania

bi24d1ka

- 55 -

V riadku HESLO (PASSWORD) zadajte heslo pomocou klávesnice. Keď je zvárací zdroj zapnutý a ovládací panel je aktivovaný, na displeji sa objaví žiadosť o zadanie svojho heslo.

Ak sa rozhodnete, že túto funkciu nebudete mať, avšak namiesto toho chcete odblokovať zvárací zdroj a ovládací panel pre všetkých používateľov, vyberte VYPNÚŤ ÚČTY POUŽÍVATEĽA (USER ACCOUNTS OFF).

9.10 Informácie o jednotke

Hlavná ponuka! Nástroje ! Informácie o jednotke

V tejto ponuke uvidíte nasledujúce informácie:

S ID stroja S ID uzla

2 = zvárací zdroj 6 = posuv drôtu a pohyb chodu (motorová doska) 8 = ovládací panel

S Verzia softvéru

UNIT INFORMATION

Machine ID Node ID Software Version

44 8 1.00A 23 2 2.00A

5 6 1.18A

SETTING WELD DATA UNIT

QUIT

bi24d1ka

- 56 -

PEK Control panel

Ponuky

NO TAG57

- Process

- Regulation type

- Wire type

- Wire dimension

- Configuration, see page 60

- Tools, see page 60

SAW (CA)

Voltage Current Travel speed Direction Start data

- flux preflow

- start type

- wire creep start

- start phases

- max OCV Stop data

- flux postflow

- crater fill

- burn-back time

- stop phases Dynamic regulation Setting limits Measure limits

bi24menu

- 57 Edition 100127

PEK Control panel

- Process

- Regulation type

- Wire type

- Wire dimension

- Configuration, see page 60

- Tools, see page 60

GMAW (CA)

Voltage Current Travel speed Direction Start data

- gas preflow

- start type

- wire creep start

- start phases

- max OCV Stop data

- gas postflow

- crater fill

- burn-back time

- stop phases Dynamic regulation Setting limits Measure limits

bi24menu

- 58 Edition 100127

PEK Control panel

- Process

- Regulation type

- Electrode dimension

- Configuration, see page 60

- Tools, see page 60

GOUGING (CA)

Voltage Current Travel speed Direction Start data

- air preflow

- start type

- wire creep start

- start phases

- max OCV Stop data

- air postflow

- crater fill

- burn-back time

- stop phases Dynamic regulation Setting limits Measure limits

bi24menu

- 59 Edition 100127

PEK Control panel

NO TAG

SAW, GMAW, GOUGING

Configuration Tools

Language Code lock General configuration

- fast mode soft buttons

- quality data log to file

- soft keys setup

- auto save mode

- unit of length Machine configuration

- product code

- wire axis

- travel axis

- tandem Cable lengths

- cable lengths

- cable area Maintenance

- Contact tip change interval

- Total running time limit Network setting

Error log Export / Import File manager Setting limit editor Measure limit editor Production statistics Quality functions Calendar User accounts Unit information

bi24menu

- 60 Edition 100127

Rozmery drôtu

Submerged arc welding with constant ampere (SAW CA)

Wire type

Fe Solid 0.8 1.0 1.2 1.6 2.0 2.4 3.0 3.2 4.0 5.0 6.0 Fe Solid Twin 2x0.8 2x1.0 2x1.2 2x1.6 2x2.0 2x2.4 2x3.0 2x4.0 2x5.0 Fe Flux Cored 0.8 1.0 1.2 1.6 2.0 2.4 3.0 3.2 4.0 Fe Flux Cored Twin 2x0.8 2x1.0 2x1.2 2x1.6 2x2.0 2x2.4 2x3.0 2x4.0 SS Solid 0.8 1.0 1.2 1.6 2.0 2.4 3.0 3.2 4.0 5.0 6.0 SS Solid Twin 2x0.8 2x1.0 2x1.2 2x1.6 2x2.0 2x2.4 2x3.0 2x3.2 2x4.0 SS Strip 30 x 0.5 60 x 0.5 90 x 0.5 SS Flux Cored 0.8 1.0 1.2 1.6 2.0 2.4 3.0 3.2 4.0 5.0 6.0 SS Flux Cored Twin 2x0.8 2x1.0 2x1.2 2x1.6 2x2.0 2x2.4 2x3.0 2x3.2 2x4.0

Wire diameter (mm)

MIG/MAG welding with constant ampere (GMAW CA)

Wire type

Fe Solid 0.8 1.0 1.2 1.6 2.0 2.4 Fe Flux Cored 0.8 1.0 1.2 1.6 2.0 2.4 SS Solid 0.8 1.0 1.2 1.6 2.0 2.4 SS Flux Cored 0.8 1.0 1.2 1.6 2.0 2.4 Al Solid 0.8 1.0 1.2 1.6 2.0 2.4 Al Flux Cored 0.8 1.0 1.2 1.6 2.0 2.4

Wire diameter (mm)

Gouging with constant ampere (CA)

Electrode dimension (mm)

8.0 9.5 13.0

bi24wire

- 61 -

PEK Control panel

Objednávacie číslo

Ordering no. Denomination

0460 504 880 Control unit PEK 0460 949 070 Instruction manual SE

0460 949 071 Instruction manual DK 0460 949 072 Instruction manual NO 0460 949 073 Instruction manual FI 0460 949 074 Instruction manual GB 0460 949 075 Instruction manual DE 0460 949 076 Instruction manual FR 0460 949 077 Instruction manual NL 0460 949 078 Instruction manual ES 0460 949 079 Instruction manual IT 0460 949 080 Instruction manual PT 0460 949 081 Instruction manual GR 0460 949 082 Instruction manual PL 0460 949 083 Instruction manual HU 0460 949 084 Instruction manual CZ 0460 949 085 Instruction manual SK 0460 949 086 Instruction manual RU 0460 949 089 Instruction manual EE 0460 949 090 Instruction manual LV 0460 949 091 Instruction manual SI 0460 949 092 Instruction manual LT 0460 949 093 Instruction manual CN

Instruction manuals are available on the Internet at www.esab.com

- 62 -

bi24o

Edition 100127

NOTES

.............................................................................................................................................................

notes

- 63 -

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Brussels Tel: +32 2 745 11 00 Fax: +32 2 745 11 28

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Mesero (Mi) Tel: +39 02 97 96 81 Fax: +39 02 97 28 91 81

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB international AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB AG Dietikon Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 57 48

Asia/Pacific

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Representative offices

BULGARIA

ESAB Representative Office Sofia Tel/Fax: +359 2 974 42 88

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

ROMANIA

ESAB Representative Office Bucharest Tel/Fax: +40 1 322 36 74

RUSSIA

LLC ESAB Moscow Tel: +7 095 543 9281 Fax: +7 095 543 9280

LLC ESAB St Petersburg Tel: +7 812 336 7080 Fax: +7 812 336 7060

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB AB SE-695 81 LAXÅ SWEDEN Phone +46 584 81 000

www.esab.com

081016

ESAB A2, A6 PEK Control panel Instruction manual [sk]

Specifications and Main Features

Frequently Asked Questions

User Manual
