A2, A6 PEK Control Panel

Priručnik s uputama

0460 949 474 HR 20210203

Valid for: From software version 5.00

SADRŽAJ

UVOD

1.1 Upravljačka ploča

1.1.1 Tipke i kotačići...................................................................................... 5

1.2 Prvi korak

1.2.1 Odabir jezika ........................................................................................ 6

1.2.2 Mjerne jedinice ..................................................................................... 8

1.3 Zaslon

1.3.1 Simboli na zaslonu ............................................................................... 10

1.4 Opće informacije o postavkama

1.4.1 Postavljanje brojčanih vrijednosti ......................................................... 11

1.4.2 Postavljanje s ponuđenim izborima...................................................... 11

1.5 QUIT (PREKINI) i ENTER (UNOS)

IZBORNICI

2.1 Glavni izbornik

2.1.1 Izbornik za konfiguraciju....................................................................... 13

2.1.2 Izbornik alata ........................................................................................ 13

2.1.3 Izbornik postavki podataka zavarivanja................................................ 13

...........................................................................................................

...................................................................................

................................................................................................

......................................................................................................

...........................................................

..........................................................

...................................................................................................

........................................................................................

2.1.4 Izbornik mjernih jedinica....................................................................... 15

2.1.5 Izbornik memorije podataka zavarivanja .............................................. 17

2.1.6 Izbornik za brzi način rada ................................................................... 17

ZAVARIVANJE POD TROSKOM

3.1 Postavke za zavarivanje ispod troske.

ZAVARIVANJE MIG/MAG POSTUPKOM

4.1 Postavke za GMAW zavarivanje

ELEKTROLUČNO ZAVARIVANJE

5.1 Postavke za elektrolučno zavarivanje

GOUGING (ŽLJEBLJENJE)

6.1 Postavke za žljebljenje

OBJAŠNJENJA FUNKCIJA

7.1 CA, konstantna jakost struje

7.2 CW, konstantna brzina dopremanja žice

7.3 CC, konstantna struja

7.4 Dimenzija žice / elektrode

7.5 Napon luka

7.6 Brzina dopremanja žice

7.7 Brzina ICE dopremanja žice

7.8 Odgoda ICE dopremanja žice

7.9 Brzina kretanja

7.10 Smjer zavarivanja

7.11 Frekvencija izmjenične struje

..............................................................................................

........................................................................................

...................................................................................

.................................................................

.................................................

...................................................

............................................................

..............................................................

..................................................

........................................................................

...........................................................................

........................................................................

.................................................................

..............................................

............................................................................

......................................................................

.........................................................................

..................................................................

................................................................

...............................................................

27 27 27 27 27 27 27 27 28 28 28

0460 949 474 © ESAB AB 2021

SADRŽAJ

7.12 Ravnoteža za zavarivanje izmjeničnom strujom

7.13 Pomak za izmjeničnu struju

7.14 Prethodni protok praška za zavarivanje (SAW)

7.15 Prethodni protok plina (GMAW)

7.16 Podešavanje pokretanja

7.17 Prethodni protok zraka (žljebljenje)

7.18 Vrsta pokretanja

7.19 Sporo pokretanje žice

7.20 Faze pokretanja

7.21 Najviši napon otvorenog kruga (OCV)

7.22 Naknadni protok praška za zavarivanje (SAW)

7.23 Naknadni protok plina (GMAW)

7.24 Naknadni protok zraka (žljebljenje)

7.25 Funkcija za popunjavanje kratera (crater filling)

7.26 Vrijeme završnog sagorijevanja žice (burnback time)

7.27 Faze zaustavljanja

7.28 Dinamička regulacija

7.29 Kontrolni parametri

7.30 Granice postavke

7.31 Granice mjerenja

7.32 Kontrolna jedinica PEK kao zasebna kontrola motora

.....................................................................................

............................................................................

......................................................................................

..................................................................................

..............................................................................

................................................................................

...................................................................................

....................................................................................

..................................................................

............................................................

........................................................................

......................................................

..................................................

.............................................................

......................................................

.................................

...................................

....................................

.................................

........................

.......................

28 28 28 28 29 29 29 29 29 30 30 30 30 30 31 31 31 31 31 32 32

UPRAVLJANJE MEMORIJOM

8.1 Princip rada upravljačke ploče

8.2 Pohrana

8.3 Povlačenje

8.4 Brisanje

8.5 Kopiranje

8.6 Naziv

8.7 Uređivanje

CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

9.1 Zaključavanje kodom

9.1.1 Status zaključavanja kodom................................................................. 43

9.1.2 Određivanje/uređivanje koda zaključavanja ......................................... 44

9.2 Opća konfiguracija

9.2.1 Funkcijske tipke za brzi način rada ...................................................... 45

9.2.2 Arhiviranje podataka o kvaliteti u datoteku........................................... 46

9.2.3 Konfiguracija funkcijskih tipki................................................................ 46

9.2.4 Način za automatsko pohranjivanje ..................................................... 48

9.3 Konfiguracija stroja

...................................................................................................

...............................................................................................

...................................................................................................

.................................................................................................

........................................................................................................

...............................................................................................

....................................................................

.............................................................

..................

.............................................................................

.................................................................................

................................................................................

36 36 37 38 39 40 41

9.3.1 Šifra proizvoda ..................................................................................... 49

9.3.2 Os za dopremanje žice, vidi ................................................................. 50

9.3.3 Hladno dopremanje žice (ICE) ............................................................. 51

0460 949 474 © ESAB AB 2021

SADRŽAJ

9.3.4 Os kretanja ........................................................................................... 51

9.3.5 Vanjska os ............................................................................................ 51

9.3.6 Tandem za izvore napajanja LAF i TAF................................................ 52

9.3.7 Tandem za izvor napajanja Aristo® 1000............................................. 56

9.3.8 Paralelni izvori napajanja (odnosi se samo na izvore napajanja

Aristo® 1000) .......................................................................................

9.3.9 ICE dopremanje žice ............................................................................ 58

9.3.10 Funkcija koraka .................................................................................... 60

9.3.11 Isprekidano zavarivanje........................................................................ 62

9.3.12 (odnosi se samo na izvore napajanja Aristo® 1000)............................ 62

9.3.13 Postavke identifikacije čvorišta (odnosi se samo na izvore napajanja

Aristo® 1000) .......................................................................................

9.3.14 Informacija o sustavu (odnosi se samo na izvore napajanja Aristo®

1000) ....................................................................................................

9.4 Duljine kabela (odnosi se samo na LAF i TAF izvore napajanja)

9.5 Održavanje

9.6 Faktor filtra izmjerenih vrijednosti

ALATI

...........................................................................................................

10.1 Rukovanje događajima, vidi

..............................................................................................

........................................................

..................................................................

10.1.1 Event log (Zapisnik događaja).............................................................. 65

10.1.2 Active errors (Aktivne pogreške) .......................................................... 66

10.1.3 Identifikacijski brojevi jedinica .............................................................. 66

10.1.4 Opis kodova za upravljanje kvarovima................................................. 67

10.2 Izvoz/uvoz

10.3 Upravljanje datotekama

................................................................................................

.........................................................................

.......

63 63 64

69 70

10.3.1 Brisanje datoteke/mape........................................................................ 71

10.3.2 Preimenovanje datoteke/mape............................................................. 71

10.3.3 Stvaranje nove mape ........................................................................... 71

10.3.4 Kopiranje i lijepljenje datoteka.............................................................. 72

10.4 Uređivanje ograničenja postavki

10.5 Uređivanje ograničenja mjerenja

10.6 Statistika proizvodnje

10.7 Funkcije kvalitete

............................................................................

...................................................................................

..........................................................

10.7.1 Pohrana podataka o kvaliteti ................................................................ 76

10.7.2 Uvoz postavki sustava.......................................................................... 77

10.8 Kalendar

10.9 Korisnički računi

10.10 Podacima o jedinici

NARUDŽBENI BROJEVI

..................................................................................................

....................................................................................

................................................................................

.....................................................................................

72 73 74 75

77 77 78

Zadržavamo pravo na preinake bez prethodne obavijesti.

0460 949 474 © ESAB AB 2021

1 UVOD

Kako biste što bolje iskoristili opremu za zavarivanje preporučujemo da pročitate ovaj korisnički priručnik.

Opće informacije o radu potražite u priručniku za upravljačku jedinicu, strojeve za zavarivanje, stup i krak ili izvor napajanja.

Tekst koji se prikazuje na zaslonu dostupan je na sljedećim jezicima: Engleski, američki engleski, švedski, finski, norveški, danski, njemački, francuski, talijanski, nizozemski, španjolski, portugalski, mađarski, poljski, češki, turski, kineski, korejski i ruski.

Priručnici s uputama na drugim jezicima mogu se preuzeti s interneta: www.esab.com

1.1 Upravljačka ploča

1. Izbornik 10. Kotačić za postavljanje napona luka

2. Kotačić za pomicanje pokazivača 11. Ubrzano kretanje

3. Unos 12. Ručni odabir kretanja

4. Zelena lampica indikatora, svijetli kad je

funkcija aktivna

5. Početak zavarivanja 14. Zaustavljanje u slučaju opasnosti

6. Završetak zavarivanja 15. Ručni odabir dopremanja žice prema

7. Kotačić za postavljanje brzine kretanja 16.Funkcijske tipke

8. Ručni odabir kretanja 17. Zaslon

9. Ručni odabir dopremanja žice prema

dolje

13. Kotačić za postavljanje struje zavarivanja

/ brzine dopremanja žice

gore

1.1.1 Tipke i kotačići

Izbornik

Ova tipka izbornika uvijek će vas vratiti na glavni izbornik danog postupka.

0460 949 474

- 5 -

1 UVOD

Unos

Tipkom unosa potvrđuje se odabir.

Funkcijske tipke

Pet funkcijskih tipki (S1 -S5) ispod zaslona imaju promjenjive funkcije. To su funkcijske tipke, tj. mogu imati različite funkcije ovisno o izborniku u kojemu radite. Trenutačnu funkciju tih tipki prikazuje tekst u donjem redu zaslona. Kad je funkcija aktivna, polje s tekstom iznad nje prikazano je u bijeloj boji.

Dopremanje žice prema gore

Tipka za mijenjanje smjera žice kad luk nije pod naponom. Na primjer za mijenjanje kalema sa žicom. Žica se doprema sve dok je gumb pritisnut.

Dopremanje žice prema dolje

Izbornik

Tipka za dopremanje žice kad luk nije pod naponom. Žica se doprema sve dok je gumb pritisnut.

Kretanje

Tipka za kretanje u smjeru varenja naznačenom simbolom na opremi za varenje.

Za zaustavljanje kretanja pritisnite , ili . Tijekom kretanja LED indikator svijetli.

Početak zavarivanja

Tipka za početak varenja.

Završetak zavarivanja

Tipka za zaustavljanje varenja u svim smjerovima kretanja i na svim motorima.

Kotačić za pokazivač

Najgornji desni kotačić služi za postavljanje pokazivača na željeno mjesto.

Kotačić postavki

Tri kotačića za postavljanje upotrebljavaju se za postavljanje vrijednosti na ploči.

1.2 Prvi korak

1.2.1 Odabir jezika

Ovaj izbornik prikazuje se pri prvom pokretanju:

0460 949 474

- 6 -

1 UVOD

SAW: CA

NONE (NIŠTA) NONE (NIŠTA) GAS / FLUX

(PLIN / PRAŠAK

NONE (NIŠTA) 2ND FUNCT (2.

FUNKCIJA)

ZAVARIVANJE)

Upravljačka ploča postavljena je prilikom isporuke na engleski jezik. Za odabir jezika učinite sljedeće:

Pritisnite tipku izbornika kako biste pristupili glavnom izborniku. Postavite kursor na redak CONFIGURATION (KONFIGURACIJA) s pomoću kotačića za

pokazivač.

SAW

PROCESS (POSTUPAK) METODA VRSTA REGULACIJE WIRE TYPE (VRSTA ŽICE) DIMENZIJA ŽICE

SAW

DC CA

Fe SOLID

3.0 mm

CONFIGURATION► (KONFIGURACIJA)

TOOLS► (ALATI)

SET MEASURE MEMORY

(MEMORIJA)

FAST MODE

(BRZI NAČIN

RADA)

Pritisnite tipku za unos kako biste potvrdili odabir. Postavite kursor na redak LANGUAGE (JEZIK) . Pritisnite ENTER (UNOS) kako biste

prikazali popis dostupnih jezika za upravljačku ploču.

0460 949 474

- 7 -

1 UVOD

CONFIGURATION (KONFIGURACIJA)

LANGUAGE (JEZIK) CODE LOCK► (FUNKCIJA ZAKLJUČAVANJA) GENERAL CONFIGURATION► (OPĆA

KONFIGURACIJA) MACHINE CONFIGURATION► (KONFIGURACIJA

STROJA) CABLE LENGTHS► (DULJINE KABELA) MAINTENANCE► (ODRŽAVANJE) MEASURE-VALUES FILTER FACTOR (FAKTOR

FILTRA IZMJERENIH VRIJEDNOSTI)

Postavite pokazivač na redak s vašim jezikom i pritisnite ENTER (UNOS).

NORSK POLSKI PORTUGUES SUOMI

ENGLISH

    

ONE

QUIT

(ODUSTANI)

SVENSKA

CHINESE

1.2.2 Mjerne jedinice

Upravljačka ploča postavljena je prilikom isporuke na metričke mjere. Mjernu jedinicu promijenite na sljedeći način:

Pritisnite tipku izbornika kako biste pristupili glavnom izborniku. Postavite kursor na redak CONFIGURATION (KONFIGURACIJA) s pomoću kotačića za

pokazivač.

SAW

PROCESS (POSTUPAK) METODA VRSTA REGULACIJE WIRE TYPE (VRSTA ŽICE) DIMENZIJA ŽICE

CONFIGURATION► (KONFIGURACIJA)

Fe SOLID

3.0 mm

SAW

DC CA

TOOLS► (ALATI)

SET MEASURE MEMORY

0460 949 474

(MEMORIJA)

- 8 -

FAST MODE

(BRZI NAČIN

RADA)

1 UVOD

Pritisnite tipku za unos kako biste potvrdili odabir. Postavite kursor na redak GENERAL CONFIGURATION (OPĆA KONFIGURACIJA) .

CONFIGURATION (KONFIGURACIJA)

LANGUAGE (JEZIK)

ENGLISH

CODE LOCK (ZAKLJUČAVANJE KODOM)

GENERAL CONFIGURATION► (OPĆA KONFIGURACIJA)

MACHINE CONFIGURATION► (KONFIGURACIJA STROJA)

CABLE LENGTHS► (DULJINE KABELA) MAINTENACE► (ODRŽAVANJE)

ONE (JEDAN)

MEASURE-VALUES FILTER FACTOR (FAKTOR FILTRA IZMJERENIH VRIJEDNOSTI)

QUIT

(ODUSTANI)

Pritisnite tipku za unos kako biste potvrdili odabir. Postavite kursor na redak UNIT OF LENGTH (JEDINICA DULJINE) . Pritisnite tipku za unos

kako biste prikazali popis mjernih jedinica dostupnih na upravljačkoj ploči.

GENERAL CONFIGURATION (OPĆA KONFIGURACIJA)

    

FAST MODE SOFT BUTTONS (FUNKCIJSKE TIPKE ZA BRZI NAČIN RADA)

ON QUALITY DATA LOG TO FILE (ARHIVIRANJE PODATAKA O KVALITETI U DATOTEKU)

SOFT KEYS SETUP► (POSTAVLJANJE FUNKCIJSKIH TIPKI)

METRIC (METRIČKI)

OFF

AUTO SAVE MODE (NAČIN ZA AUTOMATSKO POHRANJIVANJE)

UNIT OF LENGTH (JEDINICA DULJINE)



QUIT

(ODUSTANI)

Pokazivač postavite na redak s odgovarajućom mjernom jedinicom i pritisnite tipku za unos.

METRIC (METRIČKI) INCH (INČI)



0460 949 474

- 9 -

1 UVOD

1.3 Zaslon

SAW

PROCESS (POSTUPAK) METODA VRSTA REGULACIJE WIRE TYPE (VRSTA ŽICE) DIMENZIJA ŽICE

SAW

Fe SOLID

3.0 mm CONFIGURATION► (KONFIGURACIJA) TOOLS► (ALATI)

SET MEASURE MEMORY

(MEMORIJA)

FAST MODE (BRZI NAČIN RADA)

Pokazivač

Pokazivač upravljačke ploče prikazuje se kao crno polje oko teksta koji pobijeli kad je odabran. Pokazivač se u korisničkom priručniku prikazuje podebljanim tekstom.

Tekstni okvir

U dnu zaslona nalazi se pet okvira s tekstom koji opisuju trenutačne funkcije pet tipki izravno ispod zaslona.

1.3.1 Simboli na zaslonu

A Odabran skup podataka za

zavarivanje

B Smjer varenja C Došlo je do pogreške,

pogledajte odjeljak „Upravljanje događajima”.

D Broj učitanog memorijskog

mjesta

E Klizač. U ovome izborniku

možete pronaći dodatne informacije

Strelice

Ako se iza retka nalazi više informacija, to se prikazuje crnom strelicom iza teksta.

0460 949 474

- 10 -

1 UVOD

SAW

PROCESS (POSTUPAK) METODA VRSTA REGULACIJE WIRE TYPE (VRSTA ŽICE) DIMENZIJA ŽICE CONFIGURATION► (KONFIGURACIJA) TOOLS► (ALATI)

SET MEASURE MEMORY

(MEMORIJA)

FAST MODE (BRZI NAČIN RADA)

1.4 Opće informacije o postavkama

Tri su vrste postavki:

• Postavljanje brojčanih vrijednosti

• Postavljanje ponuđenih izbora

• Postavljanje načina rada ON/OFF (UKLJUČENO/ISKLJUČENO)

1.4.1 Postavljanje brojčanih vrijednosti

SAW

AC CC

Fe SOLID

0.8 mm

Kotačići postavki služe za povećavanje i smanjivanje numeričkih postavki. U izborniku mjernih jedinica upotrebljavaju se kotačići za odabir struje zavarivanja / brzine dovođenja žice, napona luka ili brzine kretanja.

1.4.2 Postavljanje s ponuđenim izborima

Neke se postavke postavljaju odabirom izbora s popisa. Ovo je primjer s popisa:

SAW

GMAW GOUGING (ŽLJEBLJENJE)

Ovdje je pokazivač postavljen na redak za zavarivanje postupkom SAW. Pritiskom na tipku za unos u tom položaju odabire se opcija SAW. Ako umjesto toga želite odabrati drugi izbor, postavite pokazivač na odgovarajući redak pomičući se gore ili dolje kotačićem za pokazivač. Potom pritisnite ENTER (UNOS). Ako želite napustiti popis bez odabira, pritisnite QUIT (PREKINI).

1.5 QUIT (PREKINI) i ENTER (UNOS)

Krajnja desna funkcijska tipka primarno se upotrebljava za funkciju QUIT (PREKINI), premda se povremeno upotrebljava i za druge funkcije.

• QUIT (ODUSTANI) vraća vas na prethodni izbornik ili sliku.

• Pritiskanje tipke ENTER (UNOS) omogućava izvedbu odabranog izbora iz izbornika ili popisa.

Tipka u ovom se priručniku naziva tipka za unos.

0460 949 474

- 11 -

2 IZBORNICI

Upravljačka ploča koristi nekoliko različitih izbornika:

• Glavni izbornik

• Izbornik za konfiguraciju

• Izbornik alata

• Izbornik postavki za podatke o zavarivanju

• Izbornik s mjernim jedinicama

• Izbornik memorije podataka zavarivanja

• Izbornik za brzi način rada

Tijekom pokretanja također se kratko prikazuje i početni zaslon s informacijama o trenutačnoj verziji programa.

SET (POSTAVLJANJE)

MEASURE (MJERENJE)

MEMORY (MEMORIJA)

FAST MODE (BRZI NAČIN RADA)

Početni zaslon

2.1 Glavni izbornik

U izborniku MAIN MENU (GLAVNI IZBORNIK)možete promijeniti postupak zavarivanja, način zavarivanja, vrstu žice, način kontrole, dimenziju žice itd.

Iz tog izbornika možete pristupiti drugim podizbornicima.

SAW

PROCESS (POSTUPAK) METODA VRSTA REGULACIJE WIRE TYPE (VRSTA ŽICE) DIMENZIJA ŽICE CONFIGURATION► (KONFIGURACIJA) TOOLS► (ALATI)

SET MEASURE MEMORY

(MEMORIJA)

FAST MODE (BRZI NAČIN RADA)

Fe SOLID

3.0 mm

SAW

DC CA

0460 949 474

- 12 -

2 IZBORNICI

2.1.1 Izbornik za konfiguraciju

MAIN MENU » CONFIGURATION » (GLAVNI IZBORNIK, KONFIGURACIJA)

U izborniku CONFIGURATION°(KONFIGURACIJA) možete promijeniti jezik, lozinku, opću konfiguraciju, prilagodbe stroja itd. Izbornik izgleda drukčije ovisno o odabranoj vrsti napajanja pod Konfiguracija stroja.

CONFIGURATION (KONFIGURACIJA)

LANGUAGE (JEZIK)

ENGLISH (ENGLESKI) CODE LOCK► (FUNKCIJA ZAKLJUČAVANJA) GENERAL CONFIGURATION► (OPĆA

KONFIGURACIJA) MACHINE CONFIGURATION► (KONFIGURACIJA

STROJA) CABLE LENGTHS► (DULJINE KABELA) MAINTENANCE► (ODRŽAVANJE) NETWORK SETTINGS (POSTAVKE MREŽE) MEASURE-VALUES FILTER FACTOR (FAKTOR

FILTRA IZMJERENIH VRIJEDNOSTI)

QUIT (ODUSTANI)

2.1.2 Izbornik alata

MAIN MENU » TOOLS » (GLAVNI IZBORNIK, ALATI)

U izborniku TOOLS (ALATI) možete prenositi podatke, pregledavati statistike kvalitete i proizvodnje, zapisnike pogrešaka itd.

   

 

ONE

ALATI

EVENT HANDLING► (UPRAVLJANJE DOGAĐAJIMA) EXPORT / IMPORT► (UVOZ/IZVOZ) FILE MANAGER► (UPRAVLJANJE DATOTEKAMA) SETTING LIMIT EDITOR► (UREĐIVANJE OGRANIČENJA POSTAVKI) MEASURE LIMIT EDITOR► (UREĐIVANJE OGRANIČENJA MJERENJA) PRODUCT STATISTICS► (STATISTIKA ZA PROIZVOD) QUALITY FUNCTIONS► (FUNKCIJE KVALITETE) CALENDAR► (KALENDAR) USER ACCOUNTS► (KORISNIČKI RAČUNI) UNIT INFORMATION► (PODACI O JEDINICI)

2.1.3 Izbornik postavki podataka zavarivanja

MAIN MENU » SET » (GLAVNI IZBORNIK, POSTAVLJANJE)

QUIT (ODUSTANI)

0460 949 474

- 13 -

2 IZBORNICI

U izborniku za postavljanje podataka o zavarivanju SET (POSTAVLJANJE) moguće je promijeniti razne parametre zavarivanja. Izgled izbornika mijenja se ovisno o odabranoj metodi zavarivanja.

SAW WELD DATA SETTING (POSTAVKE PODATAKA O ZAVARIVANJU POD TROSKOM)

VOLTAGE (NAPON) CURRENT (STRUJA) TRAVEL SPEED (BRZINA KRETANJA) DIRECTION (SMJER) START DATA► (PODACI ZA POKRETANJE) STOP DATA► (PODACI ZA ZAUSTAVLJANJE) REGULATION PAR.► (REGULACIJSKI PAR.) SETTING LIMITS► (GRANICE POSTAVKE) MEASURE LIMITS► (GRANICE MJERENJA) POLARITY (POLARITET)

QUIT (ODUSTANI)

Još jedan primjer izbornika za Aristo® 1000:

SAW WELD DATA SETTING (POSTAVKE PODATAKA O ZAVARIVANJU POD TROSKOM)

VOLTAGE (NAPON)

20.5 V 395 A

0 cm/min

■

AUTO

DC+

24.0 V

CURRENT (STRUJA) TRAVEL SPEED (BRZINA KRETANJA) DIRECTION (SMJER) AC FREQUENCY (FREKVENCIJA IZMJENIČNE

STRUJE) AC BALANCE (RAVNOTEŽA ZA ZAVARIVANJE

IZMJENIČNOM STRUJOM) AC OFFSET (POMAK ZA IZMJENIČNU STRUJU) START DATA► (PODACI ZA POKRETANJE) STOP DATA► (PODACI ZA ZAUSTAVLJANJE) REGULATION PAR.► (REGULACIJSKI PAR.)

Primjer izbornika s LAF/TAF izvorom napajanja

3200 A

30 cm/min

■

50 HZ

50%

0 V

QUIT (ODUSTANI)

0460 949 474

- 14 -

2 IZBORNICI

SAW WELD DATA SETTING (POSTAVKE PODATAKA O ZAVARIVANJU POD TROSKOM)

VOLTAGE (NAPON) CURRENT (STRUJA) TRAVEL SPEED (BRZINA KRETANJA)

30 cm/min DIRECTION (SMJER) START DATA► (PODACI ZA POKRETANJE) STOP DATA► (PODACI ZA ZAUSTAVLJANJE) REGULATION PAR.► (REGULACIJSKI PAR.) SETTING LIMITS► (GRANICE POSTAVKE) MEASURE LIMITS► (GRANICE MJERENJA) POLARITY (POLARITET)

MEASURE (MJERENJE)

QUIT (ODUSTANI)

2.1.4 Izbornik mjernih jedinica

MAIN MANU » MEASURE » (GLAVNI IZBORNIK, MJERENJE)

U izborniku MEASURE (MJERENJE) možete vidjeti izmjerene vrijednosti za različite parametre zavarivanja za trajanja postupka zavarivanja.

30.0 A 500 A

■

DC +

SAW: CA

EXT. AXIS

(VANJ. OS)

DIR. SQUARE

(KVADRAT)

NONE (NIŠTA) SET VALUES

• 450 A – izmjerena struja zavarivanja

• 30.0 Volt – izmjeren napon luka

• 50 cm/min – izmjerena brzina kretanja

(POSTAVI

VRIJEDNOSTI)

2ND FUNCT (2.

FUNKCIJA)

0460 949 474

- 15 -

2 IZBORNICI

SAW: CA

NONE (NIŠTA) NONE (NIŠTA) ICE WF NONE (NIŠTA) 2ND FUNCT (2.

FUNKCIJA)

• cm/min – izmjerena brzina dopremanja žice

• kJ/cm – prikazuje energiju po duljini jedinice koja se dobiva od vrijednosti odabranih za struju zavarivanja, napon luka i brzinu kretanja

• cm/min – izmjerena brzina ICE dopremanja žice

• kg/h – prikazuje potrošnju materijala po / satu

Izmjerene vrijednosti ostaju na zaslonu i nakon završetka postupka zavarivanja. Moguće je pristupati drugim izbornicima bez gubitka izmjerenih vrijednosti. Kotačićima postavki možete promijeniti parametre zavarivanja na izborniku izmjerenih

vrijednosti. Ako se postavljena vrijednost izmijeni dok postupak zavarivanja nije u tijeku, izmjerena

vrijednost postavlja se na nulu. Pokretanje ICE dopremanja žice aktivira se funkcijskom tipkom ICE WF, pogledajte

"Konfiguracija funkcijskih tipki". Kada pritisnete tipku, brzinu ICE dopremanja žice možete promijeniti pomoću lijevog kotačića postavki označenog s A. Ako funkcijska tipka nije pritisnuta, tim se kotačićem postavki mijenja jakost struje.

Na izborniku izmjerenih vrijednosti možete vidjeti i postavljene vrijednosti ako je aktivirana funkcijska tipka SET VALUES (POSTAVLJENE VRIJEDNOSTI). Ako su aktivirane obje funkcijske tipke, ICE WF i SET VALUES (POSTAVLJENE VRIJEDNOSTI), možete promijeniti postavljenu brzinu hladnog dopremanja žice. Upute za aktiviranje potražite u odjeljku „Konfiguracija funkcijskih tipki”.

SAW: CW

NONE (NIŠTA) DIR: SQUARE

NONE (NIŠTA) SET VALUES

(KVADRAT)

• 300 cm/min - Postavljanje brzine dopremanja žice

• 20.0 Volt - Postavljen napon luka

• 30 cm/min - Postavljena brzina kretanja

0460 949 474

- 16 -

(POSTAVI

VRIJEDNOSTI)

2ND FUNCT (2.

FUNKCIJA)

2 IZBORNICI

2.1.5 Izbornik memorije podataka zavarivanja

MAIN MENU » MEMORY » (GLAVNI IZBORNIK, MEMORIJA)

U izborniku WELD DATA MEMORY (MEMORIJA ZA PODATKE ZAVARIVANJA) možete pohraniti, pozvati, obrisati i kopirati različite zadane podatke zavarivanja. Skupovi podataka mogu se pohraniti u 255 različitih memorijskih položaja.

WELD DATA MEMORY (MEMORIJA PODATAKA O ZAVARIVANJU)

1 (SAW) 7 (GMAW)



STORE (POHRANI)

2ND FUNCT (2. FUNKCIJA)

QUIT (ODUSTANI)

Dodatne informacije potražite u poglavlju „UPRAVLJANJE MEMORIJOM”.

2.1.6 Izbornik za brzi način rada

MAIN MENU » FAST MODE » (GLAVNI IZBORNIK, BRZI NAČIN RADA)

U izborniku FAST MODE (BRZI NAČIN RADA) funkcijske tipke možete povezati s memorijskim položajima za podatke zavarivanja. Ove postavke izvode se u izborniku CONFIGURATION (KONFIGURACIJA). Broj odabranih memorijskih položaja prikazuje se u gornjem desnom kutu.

WELD DATA 1

(PODACI O

ZAVARIVANJU

WELD DATA 2

(PODACI O

ZAVARIVANJU

WELD DATA 3

(PODACI O

ZAVARIVANJU

WELD DATA 4

(PODACI O

ZAVARIVANJU

2ND FUNCT (2.

Dodatne informacije potražite u odjeljku „Funkcijske tipke za brzi načina rada”.

0460 949 474

- 17 -

FUNKCIJA)

3 ZAVARIVANJE POD TROSKOM

MAIN MENU (GLAVNI IZBORNIK) » PROCESS (POSTUPAK)

Tijekom zavarivanja pod troskom (SAW) luk topi žicu koja se neprekidno dovodi. Kupka zavarivanja zaštićena je praškom za zavarivanje.

Aristo® 1000: Ako je odabran postupak SAW, kotačićem za pomicanje odaberite METHOD (METODA) i pritisnite ENTER (UNOS). Odaberite AC ili DC.

SAW

PROCESS (POSTUPAK) METODA VRSTA REGULACIJE WIRE TYPE (VRSTA ŽICE) DIMENZIJA ŽICE

SAW

AC CC

Fe SOLID

0.8 mm CONFIGURATION► (KONFIGURACIJA) TOOLS► (ALATI)

SET MEASURE MEMORY

(MEMORIJA)

FAST MODE (BRZI NAČIN RADA)

Aristo® 1000: Ako je odabran postupak SAW, možete odabrati između tri načina kontrole tako da kotačićem za pomicanje označite REGULATION TYPE (VRSTA REGULACIJE) i pritisnite tipku za unos. Birajte između konstantne jakosti struje zavarivanja (CA), konstantnog dopremanja žice (CW) ili konstantne struje (CC).

LAF/TAF: Ako je odabran postupak SAW možete odabrati između tri načina kontrole tako da kotačićem za pomicanje označite VRSTA REGULACIJE i pritisnite tipku za unos. Birajte između konstantne jakosti struje zavarivanja (CA) ili konstantnog dopremanja žice (CW).

Pogledajte objašnjenja za konstantnu jakost struje (CA), konstantno dopremanje žice (CW) i konstantnu struju (CC).

Ako je odabrano ICE dopremanje žice, pogledajte "ICE dopremanje žice", stranica 58moguće je odabrati samo regulacijski CW.

3.1 Postavke za zavarivanje ispod troske.

Postavke Raspon postavki U koracima od Vrijednost nakon

poništavanja

Napon luka

Za Aristo® 1000 14 – 50 V 0.1 V (1V) 30 V Za LAF/TAF 8 - 60 V 0.1 V (1V) 30 V

Struja zavarivanja1)(CA) Brzina dopremanja žice1)(CW) Konstantna struja Brzina ICE dopremanja žice

Odgoda ICE dopremanja žice1)0 – 99,0 s 0,1 s 2,5 s

0460 949 474

0 - 3200 A 1 A 400 A 0 – 2500 cm/min 1 cm/min 100 cm/min

1) 3)

(CC)

0 - 3200 A 1 A 500 A

0 – 200% 1 % 100%

- 18 -

3 ZAVARIVANJE POD TROSKOM

Postavke Raspon postavki U koracima od Vrijednost nakon

poništavanja

Brzina kretanja * 0 – 200 cm/min 1 cm/min 30 cm/min Smjer varenja ▲-■ - ■

Frekvencija izmjenične struje

10 – 100 Hz 1 50 Hz

Ravnoteža za zavarivanje izmjeničnom strujom

Pomak za izmjeničnu struju

25 – 75% 1 50%

- 300 -+ A / - 10 +

1 A / 0,1 V 0

10 V

Podaci pokretanja Prethodni protok praška za

0 – 99,0 s 0,1 s 0 s

zavarivanje Podešavanje pokretanja Min = 50 % 1 % 100% Vrsta pokretanja Izravno ili°Bez

- Izravno zagrijavanja metala

Sporo pokretanje žice Automatski

- Automatsko ili°Postavljena brzina

Brzina sporog pokretanja žice 0 – 1000 cm/min 1 cm/min 20 cm/min Faze pokretanja ISKLJUČENO

ili°UKLJUČENO

Napon otvorenog kruga ISKLJUČENO

ili°UKLJUČENO

- OFF

(ISKLJUČENO)

- OFF

(ISKLJUČENO)

Najveći napon otvorenog kruga 5 - 60 V 0,1 V 50 V Podaci zaustavljanja

Naknadni protok praška za

0 – 99,0 s 0,1 s 0 s

zavarivanje Funkcija za popunjavanje

kratera (crater filling) Trajanje popunjavanja kratera

ISKLJUČENO ili°UKLJUČENO

- OFF

(ISKLJUČENO)

0 – 10 s 0,01 s 0,0 s

(crater filling) Vrijeme završnog sagorijevanja

0 –10 s 0,01 s 0,65 s

žice (burnback time) Faze zaustavljanja ISKLJUČENO

ili°UKLJUČENO

- OFF

(ISKLJUČENO) Kontrolni parametri Dinamika Automatski

- Automatsko

ili°Postavljene vrijednosti

Induktivitet Automatski

- Automatsko

ili°Postavljene

vrijednosti Granice postavke - - Granice mjerenja - - -

0460 949 474

- 19 -

3 ZAVARIVANJE POD TROSKOM

Raspon postavki ovisi o proizvodu koji koristite.

U ovome se izborniku prikazuju postavke koje pripadaju odabranoj vrsti regulacije.

Samo za izvore napajanja Aristo®°1000

0460 949 474

- 20 -

4 ZAVARIVANJE MIG/MAG POSTUPKOM

Postupak je dostupan na nekim vrstama strojeva.

MAIN MENU (GLAVNI IZBORNIK) » PROCESS (POSTUPAK)

Tijekom zavarivanja MIG/MAG postupkom (GMAW) luk topi žicu koja se neprekidno dovodi. Kupka zavarivanja zaštićena je zaštitnim plinom.

Ako je odabran postupak za GMAW zavarivanje GMAW, možete odabrati između dva načina kontrole tako da kotačićem za pomicanje označite VRSTA REGULACIJE i pritisnete tipku za unos. Odaberite između konstantne jakosti struje CA ili konstantne brzine dopremanja žice CW, pogledajte objašnjenja za konstantnu jakost struje (CA) i konstantno dopremanje žice (CW).

GMAW

PROCESS (POSTUPAK)

GMAW VRSTA REGULACIJE WIRE TYPE (VRSTA ŽICE) DIMENZIJA ŽICE

Fe SOLID

0.8 mm CONFIGURATION► (KONFIGURACIJA) TOOLS► (ALATI)

QUIT (ODUSTANI)

4.1 Postavke za GMAW zavarivanje

Postavke Raspon postavki U koracima od Vrijednost nakon

poništavanja

Napon luka * 14 – 50 V 0.1 V (1V) 30 V Struja zavarivanja *(CA) 0 - 3200 A 1 A 500 A

Brzina dopremanja žice *(CW) 0 – 2500 cm/min 1 cm/min 100 cm/min Brzina kretanja * 0 – 200 cm/min 1 cm/min 30 cm/min Smjer varenja ▲-■ - ■

Podaci pokretanja

Prethodni protok plina 0 – 99,0 s 0,1 s 0,2 s Podešavanje pokretanja Min = 50 % 1 % 100% Vrsta pokretanja Izravno ili°Bez

- Izravno zagrijavanja metala

Sporo pokretanje žice Automatski

- Automatsko ili°Postavljena brzina

Brzina sporog pokretanja žice 0 – 1000 cm/min 1 cm/min 20 cm/min

0460 949 474

- 21 -

4 ZAVARIVANJE MIG/MAG POSTUPKOM

Postavke Raspon postavki U koracima od Vrijednost nakon

poništavanja

Faze pokretanja ISKLJUČENO

ili°UKLJUČENO

Napon otvorenog kruga ISKLJUČENO

ili°UKLJUČENO

- OFF

(ISKLJUČENO)

- OFF

(ISKLJUČENO) Najveći napon otvorenog kruga 5 - 60 V 0,1 V 50 V Podaci zaustavljanja Naknadni protok plina 0 – 99,0 s 0,1 s 0,2 s Funkcija za popunjavanje

kratera (crater filling) Trajanje popunjavanja kratera

ISKLJUČENO ili°UKLJUČENO

- OFF (ISKLJUČENO)

0 – 10 s 0,01 s 0,0 s

(crater filling) Vrijeme završnog sagorijevanja

0 –10 s 0,01 s 0,20 s

žice (burnback time) Faze zaustavljanja ISKLJUČENO

ili°UKLJUČENO

Dinamička regulacija Automatski

- OFF (ISKLJUČENO)

- Automatsko

ili°Postavljene

vrijednosti Granice postavke - - Granice mjerenja - - -

*) Raspon postavki ovisi o proizvodu koji upotrebljavate.

0460 949 474

- 22 -

5 ELEKTROLUČNO ZAVARIVANJE

Postupak je dostupan za LAF izvore napajanja.

MAIN MENU (GLAVNI IZBORNIK) » PROCESS (POSTUPAK)

Elektrolučno zavarivanje (ESW) zavarivanje je jednim prolazom.

ESW

PROCESS (POSTUPAK)

ESW METHOD (METODA) VRSTA REGULACIJE WIRE TYPE (VRSTA ŽICE) DIMENZIJA ŽICE

SS Strip

30×0,5 mm CONFIGURATION► (KONFIGURACIJA) TOOLS► (ALATI)

SET MEASURE MEMORY

(MEMORIJA)

FAST MODE (BRZI NAČIN RADA)

5.1 Postavke za elektrolučno zavarivanje

Postavke Raspon postavki U koracima od Vrijednost nakon

poništavanja

Napon luka

Struja zavarivanja1)(CA) Brzina dopremanja žice1)(CW)

8 - 60 V 0.1 V (1V) 24 V 0 - 3200 A 1 A 400 A 0 – 2500 cm/min 1 cm/min 300 cm/min

AC CA

Brzina kretanja * 0 – 200 cm/min 1 cm/min 30 cm/min Smjer varenja ▲-■ - ■

Podaci pokretanja Prethodni protok praška za

0 – 99,0 s 0,1 s 0 s

zavarivanje Podešavanje pokretanja Min = 100% 1 % 100% Vrsta pokretanja Izravno ili°Bez

- Izravno zagrijavanja metala

Sporo pokretanje žice Automatski

- Automatsko ili°Postavljena brzina

Brzina sporog pokretanja žice 0 – 1000 cm/min 1 cm/min 2 cm/min Faze pokretanja ISKLJUČENO

ili°UKLJUČENO

Napon otvorenog kruga ISKLJUČENO

ili°UKLJUČENO

- OFF

(ISKLJUČENO)

- OFF

(ISKLJUČENO)

Najveći napon otvorenog kruga 5 - 60 V 0,1 V 50 V Podaci zaustavljanja

0460 949 474

- 23 -

5 ELEKTROLUČNO ZAVARIVANJE

Postavke Raspon postavki U koracima od Vrijednost nakon

poništavanja

Naknadni protok praška za

0 – 99,0 s 0,1 s 0 s

zavarivanje Funkcija za popunjavanje

kratera (crater filling) Trajanje popunjavanja kratera

ISKLJUČENO

- OFF ili°UKLJUČENO

0 – 10 s 0,01 s 0,0 s

(crater filling) Vrijeme završnog sagorijevanja

0 –10 s 0,01 s 1,50 s

žice (burnback time) Faze zaustavljanja ISKLJUČENO

- OFF ili°UKLJUČENO

Kontrolni parametri Dinamika Automatski

- Automatsko ili°Postavljene vrijednosti

Induktivitet Automatski

- Automatsko ili°Postavljene vrijednosti

Granice postavke - - Granice mjerenja - - -

(ISKLJUČENO)

Raspon postavki ovisi o proizvodu koji koristite.

U ovome se izborniku prikazuju postavke koje pripadaju odabranoj vrsti regulacije.

0460 949 474

- 24 -

6 GOUGING (ŽLJEBLJENJE)

Dostupnost ovisi o priključenoj opremi.

MAIN MENU (GLAVNI IZBORNIK) » PROCESS (POSTUPAK)

Za žljebljenje djelovanjem električnog luka s djelovanjem mlaza stlačenog zraka koriste se grafitni štap s oblogom od bakra.

Između grafitnog štapa i radnog dijela oblikuje se luk koji topi metal. Doprema se zrak kako bi se otpuhao otopljeni materijal.

Ako je odabran postupak GOUGING (Žljebljenje) možete odabrati između dva načina kontrole tako da kotačićem za pomicanje označite VRSTA REGULACIJE i pritisnete tipku za unos. Odaberite između konstantne jakosti struje CA ili konstantne brzine dopremanja žice

CW, pogledajte objašnjenje u "CA, konstantna jakost struje", stranica27 i "CW, konstantna brzina dopremanja žice", stranica27.

GOUGING (ŽLJEBLJENJE)

PROCESS (POSTUPAK) METODA VRSTA REGULACIJE DIMENZIJA ŽICE GOUGING MODE (NAČIN ŽLJEBLJENJA)

GOUGING (ŽLJEBLJENJE)

8.0 mm N7500

CONFIGURATION► (KONFIGURACIJA) TOOLS► (ALATI)

QUIT (ODUSTANI)

Odaberite GOUGING MODE (NAČIN ŽLJEBLJENJA) s pomoću kotačića za pokazivač. Pritisnite ENTER (UNOS). Za Aristo® 1000 odaberite AUTO (AUTOMATSKO) ili N7500. ZA LAF i TAF odaberite AUTO (AUTOMATSKO) ili MANUAL (RUČNO).

GOUGING (ŽLJEBLJENJE)

PROCESS (POSTUPAK)

GOUGING (Žljebljenje) METODA VRSTA REGULACIJE DIMENZIJA ŽICE GOUGING MODE (NAČIN ŽLJEBLJENJA) CONFIGURATION► (KONFIGURACIJA) TOOLS► (ALATI)

AUTO (AUTOMATSKO)

N7500

0460 949 474

- 25 -

8.0 mm N7500

QUIT (ODUSTANI)

6 GOUGING (ŽLJEBLJENJE)

6.1 Postavke za žljebljenje

Postavke Raspon postavki U koracimaodVrijednost

nakon poništavanja

Napon luka * 14 – 50 V 0.1 V (1V) 30 V Struja zavarivanja *(CA) 0 - 3200 A 1 A 500 A Brzina dopremanja žice *(CW) 0 – 2500 cm/min 1 cm/min 100 cm/min Brzina kretanja * 0 – 200 cm/min 1 cm/min 30 cm/min Smjer varenja ▲-■ - ■ Podaci pokretanja Prethodni protok zraka 0 – 99,0 s 0,1 s 0 s Podešavanje pokretanja Min = 50 % 1 % 100% Vrsta pokretanja Izravno ili°Bez zagrijavanja

- Izravno

metala

Sporo pokretanje žice Automatski ili°Postavljena

- Automatsko

brzina Brzina sporog pokretanja žice 0 – 1000 cm/min 1 cm/min 20 cm/min Faze pokretanja ISKLJUČENO

ili°UKLJUČENO

- OFF (ISKLJUČEN O)

Napon otvorenog kruga ISKLJUČENO

ili°UKLJUČENO

- OFF (ISKLJUČEN O)

Najveći napon otvorenog kruga 5 - 60 V 0,1 V 50 V Podaci zaustavljanja Naknadni protok zraka 0 – 99,0 s 0,1 s 0 s Funkcija za popunjavanje

kratera (crater filling)

ISKLJUČENO ili°UKLJUČENO

- OFF (ISKLJUČEN O)

Trajanje popunjavanja kratera

0 – 10 s 0,01 s 0,0 s

(crater filling) Vrijeme završnog sagorijevanja

0 –10 s 0,01 s 1,50 s

žice (burnback time) Faze zaustavljanja ISKLJUČENO

- OFF

ili°UKLJUČENO

Dinamička regulacija Automatski ili°Postavljene

- Automatsko

vrijednosti Granice postavke - - Granice mjerenja - - -

*) Raspon postavki ovisi o proizvodu koji upotrebljavate.

0460 949 474

- 26 -

(ISKLJUČEN O)

7 OBJAŠNJENJA FUNKCIJA

7.1 CA, konstantna jakost struje

Dovođenjem žice upravlja izvor napajanja tako da je moguće postići konstantnu jakost struje.

• Konstantnu jakost struje možete odabrati na glavnome izborniku.

7.2 CW, konstantna brzina dopremanja žice

Struja zavarivanja rezultat je odabrane brzine dopremanja žice.

• Konstantnu jakost struje možete odabrati na glavnome izborniku.

7.3 CC, konstantna struja

(odnosi se samo na izvore napajanja Aristo® 1000) Napon je promjenjiv tako da se može ostvariti konstanta struja zavarivanja.

• Konstantnu struju možete odabrati na glavnome izborniku.

Veća brzina dopremanja žice daje jaču struju zavarivanja.

7.4 Dimenzija žice / elektrode

Odabrane dimenzije imaju veći utjecaj na postupak pokretanja i popunjavanje kratera. Kada varite sa žicom čije dimenzije nisu navedene u tablici, odaberite onu dimenziju koja joj je najbliža.

• Dimenziju žice / elektrode možete odabrati na glavnome izborniku. Na dostupni materijal i dimenzije žice utječe kombinacija izvora napajanja i glave za zavarivanje.

7.5 Napon luka

Viši napon produljuje luk i proizvodi vruću, širu kupku zavarivanja.

• Napon se postavlja na zaslonu mjerenja i u izborniku za postavljanje podataka zavarivanja ili za brzi način rada.

7.6 Brzina dopremanja žice

Postavlja potrebnu brzinu dopremanja žice za punjenje u cm/minuti. Veća brzina dopremanja žice daje jaču struju zavarivanja.

• Brzina dopremanja žice postavlja se u izborniku izmjerenih vrijednosti, postavki podataka zavarivanja ili brzog način rada.

7.7 Brzina ICE dopremanja žice

Ova se postavka rabi za postavljanje brzine (cm/min ili inč/min) hladnog dopremanja žice.

• Brzina dopremanja žice postavlja se u izborniku izmjerenih vrijednosti, postavki podataka zavarivanja ili brzog način rada.

7.8 Odgoda ICE dopremanja žice

Ova postavka određuje koliko (u sekundama) nakon početka zavarivanja može započeti hladno dopremanje žice.

0460 949 474

- 27 -

7 OBJAŠNJENJA FUNKCIJA

• Odgoda hladnog dopremanja žice postavlja se u izborniku postavki podataka zavarivanja.

7.9 Brzina kretanja

Ova postavka određuje brzinu kretanja (cm/min) za stup, krak ili kolica.

• Brzina kretanja postavlja se u izborniku izmjerenih vrijednosti, izborniku za postavljanje podataka zavarivanja ili za brzi način rada.

7.10 Smjer zavarivanja

Kretanje u smjeru koji naznačava simbol.

• Smjer zavarivanja postavlja se u izborniku postavki podataka zavarivanja.

7.11 Frekvencija izmjenične struje

(odnosi se samo na izvore napajanja Aristo® 1000) Frekvencija izmjenične struje odnosi se na broj oscilacija u sekundi do nulte razine.

• Frekvencija izmjenične struje postavlja se u izborniku postavki podataka zavarivanja.

7.12 Ravnoteža za zavarivanje izmjeničnom strujom

(odnosi se samo na izvore napajanja Aristo® 1000) Ravnoteža za zavarivanje izmjeničnom strujom odnos je između pozitivnih (+) i negativnih (-)

impulsa. Postavljena vrijednost naznačuje postotak veličine pozitivnog impulsa.

• Ravnoteža za zavarivanje izmjeničnom strujom postavlja se u izborniku postavki podataka zavarivanja.

7.13 Pomak za izmjeničnu struju

(odnosi se samo na izvore napajanja Aristo® 1000) Razina izmjenične struje može se pomaknuti u pozitivnom ili negativnom smjeru u odnosu na

nultu razinu.

• Pomak za izmjeničnu struju postavlja se u izborniku postavki podataka zavarivanja.

7.14 Prethodni protok praška za zavarivanje (SAW)

Funkcija određuje vrijeme protoka praška za zavarivanje prije udara luka.

• Prethodni protok plina postavlja se u izborniku postavki podataka zavarivanja pod Podaci pokretanja.

7.15 Prethodni protok plina (GMAW)

Funkcija određuje vrijeme protoka zaštitnog plina prije udara luka.

• Prethodni protok plina postavlja se u izborniku postavki podataka zavarivanja pod Podaci pokretanja.

0460 949 474

- 28 -

7 OBJAŠNJENJA FUNKCIJA

7.16 Podešavanje pokretanja

Upotrebljava se za podešavanje vrijednosti struje pokretanja. Ako se oprema pokreće s vrijednostima struje nižima u odnosu na tvorničke vrijednosti opreme, moguće ih je podesiti ovdje.

• Prilagodba pokretanja postavlja se u izborniku za postavljanje podataka zavarivanja u podacima pokretanja.

7.17 Prethodni protok zraka (žljebljenje)

Funkcija određuje vrijeme protoka zraka prije udara luka.

• Prethodni protok zraka postavlja se u izborniku postavki podataka zavarivanja pod Podaci pokretanja.

7.18 Vrsta pokretanja

Dvije su mogućnosti za vrstu pokretanja:

• Izravno pokretanje, što znači da kretanje počinje odmah nakon udara luka.

• Pokretanje bez zagrijavanja metala, što znači da kretanje započinje kad i dopremanje žice.

• Vrsta pokretanja postavlja se u izborniku postavki podataka zavarivanja pod Podaci pokretanja.

7.19 Sporo pokretanje žice

Ovom se funkcijom postavlja željena brzina sporog pokretanja žice na motoru za elektrodu nakon pokretanja.

Ako postavite vrijednost 50 u izborniku, brzina pokretanja žice je 50 cm/min. Automatski postavljena vrijednost "AUTO" daje brzinu sporog pokretanja žice izračunatu

prema postavljenim vrijednostima.

• Brzina sporog pokretanja žice postavlja se u izborniku postavki podataka zavarivanja pod Podaci pokretanja.

7.20 Faze pokretanja

Prilikom zavarivanja posebnom žicom ili materijalom možda ćete morati sastaviti svoj vlastiti slijed pokretanja. Slijed pokretanja može utjecati na pojavljivanje kupke zavarivanja.

0460 949 474

- 29 -

7 OBJAŠNJENJA FUNKCIJA

Za prvu fazu pokretanja možete postaviti sljedeće UKLJUČENO

• Vrijeme s Vrijeme zavarivanja u prvoj fazi.

• Napon luka % U postocima postavljenog napona

• Dopremanje žice % U postocima postavljene brzine dopremanja žice

• Struja zavarivanja % U postocima postavljene brzine dopremanja žice

• Brzina kretanja % U postocima postavljene brzine dopremanja žice

• Faze pokretanja postavljaju se u izborniku postavki podataka zavarivanja pod Podaci pokretanja.

Za drugu fazu pokretanja možete postaviti sljedeće UKLJUČENO

• Vrijeme s Vrijeme zavarivanja u drugoj fazi.

• Napon luka % U postocima postavljenog napona

• Dopremanje žice % U postocima postavljene brzine dopremanja žice

• Struja zavarivanja % U postocima postavljene brzine dopremanja žice

• Brzina kretanja % U postocima postavljene brzine dopremanja žice

7.21 Najviši napon otvorenog kruga (OCV)

UKLJUČENO znači da je moguće postaviti OCV ISKLJUČENO znači da je OCV postavljen na zadanu vrijednost za napon struje zavarivanja.

• Najviši napon otvorenog kruga postavlja se u izborniku postavki podataka zavarivanja pod Podaci pokretanja.

7.22 Naknadni protok praška za zavarivanje (SAW)

Funkcija određuje vrijeme protoka praška za zavarivanje nakon gašenja luka.

• Prethodni protok plina postavlja se u izborniku postavki podataka zavarivanja pod Podaci zaustavljanja.

7.23 Naknadni protok plina (GMAW)

Funkcija određuje vrijeme protoka zaštitnog plina nakon gašenja luka.

• Naknadni protok plina postavlja se u izborniku postavki podataka zavarivanja pod Podaci zaustavljanja.

7.24 Naknadni protok zraka (žljebljenje)

Funkcija određuje vrijeme protoka zraka nakon gašenja luka.

• Naknadni protok zraka postavlja se u izborniku postavki podataka zavarivanja pod Podaci zaustavljanja.

7.25 Funkcija za popunjavanje kratera (crater filling)

Popunjavanje kratera omogućava kontrolirano smanjenje topline i veličine kupke zavarivanja prilikom završetka zavara. Na taj način lakše se izbjegava oblikovanje rupica, toplinskih pukotina i kratera na zavarenom spoju.

• Popunjavanje kratera postavlja se u izborniku postavki podataka zavarivanja pod Podaci zaustavljanja.

0460 949 474

- 30 -

7 OBJAŠNJENJA FUNKCIJA

7.26 Vrijeme završnog sagorijevanja žice (burnback time)

Vrijeme završnog sagorijevanja vrijeme je od početka pucanja žice do isključenja napona zavarivanja na izvoru napajanja. Ako je vrijeme završnog sagorijevanja prekratko, nakon zavarivanja preostaje dugačak komad žice te postoji opasnost od njenog hvatanja u kupku zavarivanja koja se ukrućuje. Ako je vrijeme završnog sagorijevanja predugo, preostaje kratak komad žice te se povećava opasnost od ponovnog udara luka u vrh kontakta.

• Vrijeme završnog sagorijevanja postavlja se u izborniku postavki podataka zavarivanja pod Podaci zaustavljanja.

7.27 Faze zaustavljanja

Faze zaustavljanja uglavnom se rabe za postavljanje popunjavanja kratera.

Za prvu fazu zaustavljanja možete postaviti sljedeće UKLJUČENO

• Vrijeme s Vrijeme zavarivanja u prvoj fazi.

• Napon luka % U postocima postavljenog napona

• Dopremanje žice % U postocima postavljene brzine dopremanja žice

• Struja zavarivanja % U postocima postavljene brzine dopremanja žice

• Brzina kretanja % U postocima postavljene brzine dopremanja žice

• Faze pokretanja postavljaju se u izborniku postavki podataka zavarivanja pod Podaci zaustavljanja.

Za drugu fazu zaustavljanja možete postaviti sljedeće UKLJUČENO

• Vrijeme s Vrijeme zavarivanja u drugoj fazi.

• Napon luka % U postocima postavljenog napona

• Dopremanje žice % U postocima postavljene brzine dopremanja žice

• Struja zavarivanja % U postocima postavljene brzine dopremanja žice

• Brzina kretanja % U postocima postavljene brzine dopremanja žice

7.28 Dinamička regulacija

Ova je funkcija namijenjena za varenje s više elektroda i mijenja karakteristike izvora napajanja. Karakteristike izvora napajanja izračunavaju se prema postavljenim podacima za žicu.

• Dinamička regulacija postavlja se u izborniku postavki podataka zavarivanja.

7.29 Kontrolni parametri

U nekim se aplikacijama umjesto dinamičke kontrole prikazuju parametri funkcijske kontrole. Za parametre kontrole moguće su dvije postavke:

• DYNAMICS (DINAMIKA) – utječe na dinamičke karakteristike

• INDUCTANCE (INDUKTIVNOST) – više vrijednosti daju širu kupku zavarivanja i uzrokuju manje prskanja. Niže vrijednosti daju stabilan, fokusirani luk i oštriji zvuk.

• Parametri kontrole postavljaju se u izborniku postavki podataka zavarivanja.

7.30 Granice postavke

Informacije o postavljanju ograničenja potražite u odjeljku „Uređivanje ograničenja postavki”.

0460 949 474

- 31 -

7 OBJAŠNJENJA FUNKCIJA

7.31 Granice mjerenja

Informacije o postavljanju ograničenja potražite u odjeljku „Uređivanje ograničenja mjerenja”.

7.32 Kontrolna jedinica PEK kao zasebna kontrola motora

PEK kao kontrola motora bez izvora napajanja upotrebljava se kada želite imati kontrolu kretanja i mogućnost davanja signala za pokretanje vanjskom izvoru napajanja. Putem ulaza/izlaza ATAS također je aktivno daljinsko upravljanje, tako da potpornim valjkom možete upravljati relejnim izlazom za pokretanje i analognom referencom za brzinu.

Aktivna kontrola motora

Za uključivanje funkcije kontrole motora PRODUCT CODE (ŠIFRA PROIZVODA) postavite na MOTOR CONTROL (KONTROLA MOTORA). Nadzor izvorom napajanja sada je onemogućen.

MACHINE CONFIGURATION (KONFIGURACIJA STROJA)

PRODUCT CODE (ŠIFRA PROIZVODA) WIRE FEED AXIS► (OS DOPREMANJA ŽICE) TRAVEL AXIS► (OS PUTANJE) TANDEM► PARALLEL POWERSOURCES► (PARALELNI

IZVORI NAPAJANJA) ICE WIRE FEED► (ICE DOPREMANJE ŽICE) NODE ID SETTINGS► (POSTAVKE IDENTIFIKACIJE

ČVORIŠTA) SYSTEM INFORMATION► (INFORMACIJE O

SUSTAVU)

A6TF F1

MTW600

OS FREE 2

FREE 3 AXIS (OS FREE 3)

Kontrola motora

  

OFF (ISKLJUČENO)

  

QUIT (ODUSTANI)

N7500I

Kontrola motora

Os kretanja i os žice

Os kretanja i brzine žice postavite provedbom postupka za vanjsku os šifre proizvoda.

Izbornik Postavke

Ovdje možete postaviti brzinu i smjer kretanja, a za brzinu kretanja moguće je primijeniti podatke i ograničenja.

0460 949 474

- 32 -

7 OBJAŠNJENJA FUNKCIJA

SAW WELD DATA SETTING (POSTAVKE PODATAKA O ZAVARIVANJU POD TROSKOM)

TRAVEL SPEED (BRZINA KRETANJA)

30 cm/min DIRECTION (SMJER) START DATA► (PODACI ZA POKRETANJE) SETTING LIMITS► (GRANICE POSTAVKE) MEASURE LIMITS► (GRANICE MJERENJA)

MEASURE (MJERENJE)

QUIT (ODUSTANI)

Izbornik Podaci pokretanja

Ako je odabrana vrsta pokretanja bez zagrijavanja metala, aktivan je prethodni protok plina / praška za zavarivanje. Generira se signal pokretanja (izlaz releja 2), a po isteku vremena prethodnog protoka započinje kretanje. Kada je za vrsto pokretanja odabrano izravno, prethodnog protoka nema.

SAW START DATA (PODACI POKRETANJA ZA SAW)

FLUX PREFLOW (PRETHODNI PROTOK PRAŠKA ZA ZAVARIVANJE)

0.0 s

IZRAVNO

VRSTA POKRETANJA MEASURE

(MJERENJE)

QUIT (ODUSTANI)

■

  

Pokretanje bez zagrijavanja metala pokreće kretanje i generira izlazni pokretni signal istovremeno s pritiskanjem gumba. Prethodni protok nema funkciju.

Pri pokretanju relejnog izlaza 2 generira se izravno pokretanje, no kretanje ne započinje do aktiviranja digitalnog ulaza za protok struje. Stoga, ako na ulazu/izlazu ATAS nema ulaza za protok struje, kao zamjenu primijenite pokretanje bez zagrijavanja metala.

SAW START DATA (PODACI POKRETANJA ZA SAW)

FLUX PREFLOW (PRETHODNI PROTOK PRAŠKA ZA ZAVARIVANJE)

VRSTA POKRETANJA MEASURE

(MJERENJE)

SCRATCH (BEZ ZAGRIJAVANJA

QUIT (ODUSTANI)

0.0 s

METALA)

Izbornik za mjerenje

U izborniku za mjerenje možete izmjeriti vrijednosti za brzinu kretanja i brzinu pomicanja žice. Motor za žicu ne pokreće se pritiskanjem gumba za pokretanje na upravljačkoj jedinici PEK, no motor možete primijeniti za druge radove. I izborniku za postavljanje također možete postaviti brzinu kretanja.

0460 949 474

- 33 -

7 OBJAŠNJENJA FUNKCIJA

SAW: CW FE SOLID (CW FE SOLID PUNA) ■

NONE (NIŠTA) DIR. SQUARE

(KVADRAT)

NONE (NIŠTA) SET VALUES

(POSTAVI

2ND FUNCT (2.

FUNKCIJA)

VRIJEDNOSTI)

Daljinsko upravljanje i vanjska os

Daljinsko upravljanje putem ulaza/izlaza ATAS i vanjska os za upravljanje potpornim valjkom također je moguće primjenjivati s upravljanjem motora.

SAW_DC: DC+: EXT (VANJSKI) ▲

REMOTE IO

(UDALJENI

ULAZ/IZLAZ)

DIR. SQUARE

(KVADRAT)

EXT. AXIS

(VANJ. OS)

SET VALUES

(POSTAVI

VRIJEDNOSTI)

2ND FUNCT (2.

FUNKCIJA)

Konfiguracija stroja

U kontroli motora pod šifrom proizvoda možete postaviti brzine za slobodne tri osi za dopremanje žice, kretanje i vanjsku os.

MACHINE CONFIGURATION (KONFIGURACIJA STROJA)

PRODUCT CODE (ŠIFRA PROIZVODA)

Kontrola motora WIRE FEED AXIS► (OS DOPREMANJA ŽICE) TRAVEL AXIS► (OS PUTANJE) EXTERNAL AXIS► (VANJSKA OS)

QUIT (ODUSTANI)

Ulaz/izlaz ATAS

Digitalni ulazi:

1. Pokretanje zavarivanja, X22.1.

2. Zaustavljanje, X22.2.

3. Smjer kvadrata za pomicanje žice, X22.3.

4. Smjer kvadrata za pomicanje žice, X22.4.

5. Smjer žice prema gore, motor žice ne pokreće se po pritisku pokretanja zavarivanja, X23.1.

0460 949 474

- 34 -

  

7 OBJAŠNJENJA FUNKCIJA

6. Smjer žice prema dolje, motor žice ne pokreće se po pritisku pokretanja zavarivanja, X23.2.

7. Velika brzina pomicanja žice, X23.3.

8. Prekidač ograničenja kvadrata, X23.4.

9. Prekidač za ograničenja trokuta, X24.1.

10. Protok struje, pokreće kretanje kada se upotrebljava izravno pokretanje, a kada počne opadati, zavarivanje se zaustavlja, X24.2.

11. Vanjska os, upravljanje potpornim valjkom, X24.3.

12. Ne upotrebljava se, X24.4.

13. Ne upotrebljava se, X25.1.

14. Ne upotrebljava se, X25.2.

15. Pogreška s vanjske opreme, X25.3.

16. Ne upotrebljava se, X25.4.

Digitalni relejni izlazi:

1. Aktivan potporni valjak, X26.2.

2. Aktivan kraj, X26.4.

3. Ne upotrebljava se, X26.6.

4. Ne upotrebljava se, X26.8.

5. Smjer kvadrata pokretanja kada je vanjska os aktivna, X27.2.

6. Smjer trokuta pokretanja kada je vanjska os aktivna, X27.4.

7. Aktivan potporni valjak, X27.6.

8. Aktivna pogreška koja sprječava pokretanje, X27.8.

Analogni izlaz

1. Signal referentne brzine pri metodi vanjske osovine, 0 – 10 V. X18.

Kartica motora

Signal pokretanja na vanjsku opremu, budući da je izvor napajanja na priključku X1.15 – 16.

0460 949 474

- 35 -

8 UPRAVLJANJE MEMORIJOM

8.1 Princip rada upravljačke ploče

Može se reći kako se upravljačka ploča sastoji od dva dijela: radna memorija i memorija podataka zavarivanja.

Pohrana

Radna memorija

U radnoj memoriji oblikuje se cjelokupni skup podataka zavarivanja koji se može pohraniti u memoriju podataka zavarivanja.

Postupkom tijekom zavarivanja uvijek upravlja radna memorija. Stoga je podatke zavarivanja moguće učitati i iz memorije podataka zavarivanja u radnu memoriju.

Imajte na umu kako radna memorija uvijek sadrži posljednje postavljene postavke podataka zavarivanja. Moguće ih je učitati iz memorije podataka zavarivanja ili pojedinačno izmijenjenih postavki. Drugim riječima, radna memorija nikad nije prazna ili "postavljena na nulu".

GLAVNI IZBORNIK » MEMORIJA » MEMORIJA PODATAKA ZAVARIVANJA

WELD DATA MEMORY (MEMORIJA PODATAKA O ZAVARIVANJU)

  

STORE (POHRANI)

Povlačenje

Memorija podataka zavarivanja

2ND FUNCT (2. FUNKCIJA)

QUIT (ODUSTANI)

U upravljačku ploču moguće je pohraniti do 255 skupova podataka zavarivanja. Svakom skupu pridružuje se broj između 1 i 255.

Također možete brisati, kopirati i imenovati skupove podataka te učitati skup podataka zavarivanja u radnu memoriju.

8.2 Pohrana

Ako je memorija podataka zavarivanja prazna, na zaslonu se prikazuje sljedeći prikaz. Postavljanje skupa podataka zavarivanja. Pohranit će se na memorijsko mjesto 5. Pritisnite

POHRANI. Prikazuje se mjesto 1. Okrećite jedan od kotačića dok ne dođete do mjesta 5. Pritisnite

POHRANI.

WELD DATA MEMORY (MEMORIJA PODATAKA O ZAVARIVANJU)



STORE

(POHRANI)

Na zaslonu se prikazuje sljedeći prikaz. Podaci o zavarivanju pohranjeni su kao broj 5.

2ND FUNCT (2.

FUNKCIJA)

QUIT

(ODUSTANI)

0460 949 474

- 36 -

8 UPRAVLJANJE MEMORIJOM

WELD DATA MEMORY (MEMORIJA PODATAKA O ZAVARIVANJU) 5 – (SAW)

  

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

STORE

(POHRANI)

RECALL

(POVLAČENJE)

DELETE

(IZBRIŠI)

2ND FUNCT (2.

FUNKCIJA)

QUIT

(ODUSTANI)

Dio sadržaja skupa podataka o zavarivanju broj 5 prikazuje se u dnu zaslona. Ako je na odabranom memorijskom mjestu već pohranjen skup podataka, prikazat će se

pitanje želite li upisati novi preko njega, DA ili NE.

WELD DATA MEMORY (MEMORIJA PODATAKA O ZAVARIVANJU) 5 – (SAW)

  

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min NE DA

OVERWRITE DATA SET5 IN MEMORY?

(ZAPIŠI PREKO PODATKOVNOG SKUPA

5 U MEMORIJI?)

Pritiskom NE vraćate se u izbornik memorije.

8.3 Povlačenje

Učitavanje pohranjenog skupa podataka: Označite redak pomoću kotačića za pokazivač. Pritisnite POVUCI.

WELD DATA MEMORY (MEMORIJA PODATAKA O ZAVARIVANJU) 5 – (SAW)

  

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

STORE (POHRANI)

Pritisnite YES (DA) kako biste potvrdili učitavanje skupa podataka broj 5.

RECALL (POVLAČENJE)

DELETE (IZBRIŠI)

2ND FUNCT (2. FUNKCIJA)

QUIT (ODUSTANI)

0460 949 474

- 37 -

8 UPRAVLJANJE MEMORIJOM

WELD DATA MEMORY (MEMORIJA PODATAKA O ZAVARIVANJU) 5 – (SAW)

  

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

NE DA

RECALL DATA SET 5 FROM MEMORY?

(VRATI PODATKOVNI SKUP 5 IZ

MEMORIJE?)



Ikona u gornjem desnom kutu zaslona mjerenja prikazuje koje memorijsko mjesto je povučeno.

SAW: FE SOLID (FE PUNA) 5

NONE (NIŠTA) NONE (NIŠTA) NONE (NIŠTA) NONE (NIŠTA) 2ND FUNCT (2.

FUNKCIJA)

8.4 Brisanje

Moguće je obrisati jedan ili više skupova podataka u izborniku memorija. Brisanje skupa podataka. Označite skup podataka. Pritisnite DELETE (IZBRIŠI).

WELD DATA MEMORY (MEMORIJA PODATAKA O ZAVARIVANJU) 5 – (SAW)

  

SAW: CA: FE SOLID (FE PUNA): 3,0 mm

30,0 V: 450 A: 50 cm/min

STORE (POHRANI)

Pritisnite YES (DA) kako biste potvrdili brisanje.

RECALL (POVLAČENJE)

DELETE (IZBRIŠI)

2ND FUNCT (2. FUNKCIJA)

QUIT (ODUSTANI)

0460 949 474

- 38 -

8 UPRAVLJANJE MEMORIJOM

WELD DATA MEMORY (MEMORIJA PODATAKA O ZAVARIVANJU) 5 – (SAW)

  

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

NE DA

DELETE WELD DATA NR. 5? (IZBRISATI

PODATKE O ZAVARIVANJU BR. 5?)

8.5 Kopiranje

Za kopiranje skupa podataka zavarivanja na novo memorijsko mjesto učinite sljedeće: Pritisnite 2ND FUNCT (2. FUNKCIJA).

WELD DATA MEMORY (MEMORIJA PODATAKA O ZAVARIVANJU) 5 – (SAW)

  

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

STORE (POHRANI)

RECALL (POVLAČENJE)

DELETE (IZBRIŠI)

2ND FUNCT (2. FUNKCIJA)

QUIT (ODUSTANI)

Odaberite memorijsko mjesto na koje želite kopirati i pritisnite COPY (KOPIRAJ).

WELD DATA MEMORY (MEMORIJA PODATAKA O ZAVARIVANJU) 5 – (SAW)

  

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

COPY (KOPIRANJE)

RENAME (PROMJENA

EDIT (UREĐIVANJE)

2ND FUNCT (2. FUNKCIJA)

QUIT (ODUSTANI)

NAZIVA)

Sada ćemo kopirati sadržaj memorijskog mjesta 5 na mjesto 50. Odaberite memorijsko mjesto 1 i jednim od kotačića za postavke dođite do odabranog

memorijskog položaja; u ovom slučaju to je položaj 50. Pritisnite YES (DA).

0460 949 474

- 39 -

8 UPRAVLJANJE MEMORIJOM

WELD DATA MEMORY (MEMORIJA PODATAKA O ZAVARIVANJU)

1 -

5 – (SAW)

  

COPY (KOPIRANJE)

DATA SET 5 TO POSITION: (SKUP PODATAKA BR. 5 NA POLOŽAJ:) 50

NE DA

Podaci zavarivanja broj 5 sada su kopirani na memorijsko mjesto 50.

8.6 Naziv

Za dodjeljivanje vlastitog naziva pohranjenim podacima zavarivanja učinite sljedeće: Pritisnite 2ND FUNCT (2. FUNKCIJA). Odaberite memorijsko mjesto na koje želite kopirati i

pritisnite RENAME (PREIMENUJ).

WELD DATA MEMORY (MEMORIJA PODATAKA O ZAVARIVANJU)

5 – (SAW)

50 -  

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

COPY

(KOPIRANJE)

RENAME

(PROMJENA

EDIT

(UREĐIVANJE)

2ND FUNCT (2.

FUNKCIJA)

QUIT

(ODUSTANI)

NAZIVA)

Sad imate pristup tipkovnici koja se koristi na sljedeći način:

• Pomoću kotačića za pokazivač i tipki sa strelicama postavite pokazivač na željeni simbol na tipkovnici. Pritisnite DONE (GOTOVO). Na taj način unesite cjelokupni niz od najviše 40 simbola.

• Za pohranjivanje pritisnite DONE (GOTOVO). Izbor koji ste imenovali sad se može vidjeti na popisu.

KEYBOARD (TIPKOVNICA)

0460 949 474

A B C D E F G H

I J K L M N O P

Q R S T U V W X Y Z

0 1 2 3 4 5 6 7 8 9

SPACE CAPS

0 (MAX 40)

DELETE

(IZBRIŠI)

- 40 -

SYMBOL

(SIMBOL)

DONE

(DOVRŠETAK)

8 UPRAVLJANJE MEMORIJOM

8.7 Uređivanje

Za uređivanje sadržaja skupa podataka zavarivanja učinite sljedeće: Pritisnite 2ND FUNCT (2. FUNKCIJA). Odaberite memorijsko mjesto koje želite urediti i

pritisnite EDIT (UREDI).

WELD DATA MEMORY (MEMORIJA PODATAKA O ZAVARIVANJU) 5 – (SAW)

   

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

STORE (POHRANI)

RECALL (POVLAČENJE)

DELETE (IZBRIŠI)

2ND FUNCT (2. FUNKCIJA)

QUIT (ODUSTANI)

Prikazuje se dio glavnog izbornika sa simbolom° °koji označava način za uređivanje. Pritisnite SET (POSTAVKE) za unos odgovarajućih promjena.

SAW

VRSTA REGULACIJE WIRE TYPE (VRSTA ŽICE) DIMENZIJA ŽICE

SS FLUX CORED

2.0 mm



zaslona

POSTAVI

QUIT

(ODUSTANI)

Prikazuje se sljedeći izbornik: U ovom ćemo primjeru promijeniti struju zavarivanja od 400 A do 500 A. Odaberite struju zavarivanja i dođite do 500 pomoću jednog od kotačića za postavke. Dvaput pritisnite QUIT (PREKINI).

0460 949 474

- 41 -

8 UPRAVLJANJE MEMORIJOM

SAW WELD DATA SETTING (POSTAVKE PODATAKA O ZAVARIVANJU POD TROSKOM)

VOLTAGE (NAPON)

CURRENT (STRUJA)

TRAVEL SPEED (BRZINA KRETANJA) DIRECTION (SMJER) START DATA► (PODACI ZA POKRETANJE) STOP DATA► (PODACI ZA ZAUSTAVLJANJE) DYNAMIC REGULATION (DINAMIČKA

REGULACIJA) SETTING LIMIT► (GRANICA POSTAVKE) MEASURE LIMITS► (GRANICE MJERENJA)

Postavka za podatke zavarivanja broj 5 sada je uređena i pohranjena.

20.0 V

500 A

0 cm/min

■  

AUTO

QUIT (ODUSTANI)

0460 949 474

- 42 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

9 CONFIGURATION MENU (IZBORNIK ZA

KONFIGURACIJU)

MAIN MENU (GLAVNI IZBORNIK) » CONFIGURATION (KONFIGURACIJA)

Izbornik sadrži sljedeće podizbornike:

• Language (Jezik), pogledajte odjeljak „Odabir jezika”.

• Code lock (Zaključavanje kodom), pogledajte odjeljak „Zaključavanje kodom”.

• General configuration (Opća konfiguracija), pogledajte odjeljak „Opća konfiguracija”.

• Machine configuration (Konfiguracija stroja), pogledajte odjeljak „Konfiguracija stroja”.

• Cable lengths (Duljine kabela), pogledajte odjeljak „Duljine kabela” (odnosi se samo na LAF i TAF izvore napajanja).

• Maintenance (Održavanje), pogledajte odjeljak „Održavanje”.

• Measure-values filter factor (Faktor filtra izmjerenih vrijednosti), pogledajte odjeljak „Faktor filtra izmjerenih vrijednosti”.

9.1 Zaključavanje kodom

MAIN MENU (GLAVNI IZBORNIK) » CONFIGURATION (KONFIGURACIJA) » CODE LOCK (ZAKLJUČAVANJE KODOM)

Ako se nalazite na zaslonu izmjerenih vrijednosti ili izborniku brzog načina rada uz uključenu funkciju zaključavanja, za izlaz iz tih izbornika potrebna je lozinka (kod zaključavanja).

Zaključavanje kodom uključuje se u izborniku za konfiguraciju.

CODE LOCK (ZAKLJUČAVANJE KODOM)

LOCK STATUS (STANJE ZAKLJUČAVANJA) SET / CHANGE LOCK CODE (POSTAVLJENJE /

PROMJENA ZAKLJUČAVANJA KODOM)   

QUIT (ODUSTANI)

OFF

9.1.1 Status zaključavanja kodom

Ako funkciju zaključavanja isključujete u statusu zaključavanja kodom, možete ju uključiti/isključiti bez brisanja postojećeg koda zaključavanja. Ako kod zaključavanja nije pohranjen kad pokušate isključiti zaključavanje kodom, prikazuje se tipkovnica za unos novog koda za zaključavanje.

0460 949 474

- 43 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

KEYBOARD (TIPKOVNICA)

A B C D E F G H

I J K L M N O P

Q R S T U V W X Y Z

0 1 2 3 4 5 6 7 8 9

SPACE CAPS

0 (MAX 16)

DELETE

(IZBRIŠI)

SYMBOL

(SIMBOL)

DONE

(DOVRŠETAK)

Za napuštanje statusa zaključavanja.

Ako se nalazite u zaslonu mjerenja ili izborniku brzog načina rada uz isključenu funkciju zaključavanja, izbornike možete bez ograničenja napustiti tako da pritisnete QUIT (ODUSTANI) ili MENU (IZBORNIK) kako biste se vratili na glavni izbornik.

Ako je uključena i pokušate izaći, prikazuje se sljedeći zaslon koji upozorava na zaštitu zaključavanjem.

PRESS ENTER FOR

LOCK CODE... (PRITISNITE ENTER ZA

KOD ZA ZAKLJUČAVANJE...)

Ovdje možete odabrati QUIT (ODUSTANI) kako biste poništili POSTUPAK i vratili se na prethodni izbornik ili nastaviti pritiskanjem na ENTER (UNOS) za unos koda za zaključavanje.

Tada prelazite na izbornik s tipkovnicom gdje možete unijeti kod. Nakon svakog simbola pritisnite ENTER (Unos) te potvrdite kod pritiskom na DONE (Gotovo).

Prikazuje se sljedeći tekstni okvir:

UNIT UNLOCKED! (JEDINICA JE

OTKLJUČANA!)

Ako kod nije ispravan, prikazuje se poruka s ponudom za ponovni pokušaj ili za povratak na izvorni izbornik, tj. na zaslon mjerenja izbornika za brzi način rada.

Ako je kod točan, uklonit će se sve blokade pristupa drugim izbornicima iako zaključavanje kodom ostaje uključeno. To znači da možete privremeno napustiti zaslon mjerenja i izbornik za brzi način rada, a ipak zadržati status zaključavanja po povratku na te izbornike.

9.1.2 Određivanje/uređivanje koda zaključavanja

Funkcijom određivanje/uređivanje koda zaključavanja možete urediti postojeći kod ili unijeti novi. Kod zaključavanja može se sastojati od 16 proizvoljnih slova i brojeva.

9.2 Opća konfiguracija

MAIN MENU (GLAVNI IZBORNIK) » CONFIGURATION (KONFIGURACIJA) » GENERAL CONFIGURATION (OPĆA KONFIGURACIJA)

U ovom izborniku možete postaviti:

0460 949 474

- 44 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

• Funkcijske tipke za brzi način rada, pogledajte odjeljak „Funkcijske tipke za brzi načina rada”.

• Arhiviranje podataka o kvaliteti u datoteku, pogledajte odjeljak „Arhiviranje podataka o kvaliteti u datoteku”.

• Postavke funkcijskih tipki, pogledajte odjeljak „Konfiguracija funkcijskih tipki”.

• Automatsko pohranjivanje podataka o zavarivanju, pogledajte odjeljak „Način za automatsko pohranjivanje”.

• Jedinicu duljine, pogledajte „Mjerne jedinice”.

9.2.1 Funkcijske tipke za brzi način rada

U izborniku za brzi način rada prikazuju se funkcijske tipke WELD DATA 1 (PODACI ZAVARIVANJA 1) do WELD DATA 4 (PODACI ZAVARIVANJA 4).

SAW: CA 16

WELD DATA 1

(PODACI O

ZAVARIVANJU

WELD DATA 2

(PODACI O

ZAVARIVANJU

WELD DATA 3

(PODACI O

ZAVARIVANJU

WELD DATA 4

(PODACI O

ZAVARIVANJU

2ND FUNCT (2.

FUNKCIJA)

One se konfiguriraju na sljedeći način: Pokazivač postavite na redak SOFT KEY NUMBER (BROJ FUNKCIJSKE TIPKE).

FAST MODE SOFT KEYS (FUNKCIJSKE TIPKE ZA ZADANI NAČIN RADA) SOFT KEY NUMBER (BROJ FUNKCIJSKE TIPKE)

ASSOCIATED WELD DATA (PRIDRUŽENI PODACI O ZAVARIVANJU)

  

SAW: CA: FE SOLID: 0.8 mm

20.0 V: 500 A: 0 cm/min

STORE (POHRANI)

DELETE (IZBRIŠI)

QUIT (ODUSTANI)

Tipke imaju brojeve 1 – 4 s lijeva na desno. Odaberite željenu tipku unosom njezinog broja pomoću kotačića za postavke.

1 5

Zatim prijeđite U sljedeći red, ASSOCIATED WELD DATA (PRIDRUŽENI PODACI ZAVARIVANJA). Ovdje možete pregledavati u memoriju pohranjene skupove podataka zavarivanja. Kotačićem za postavke odaberite željeni broj za podatke zavarivanja. Pritisnite STORE (POHRANI) za pohranu. Za brisanje pohranjenog skupa pritisnite DELETE (IZBRIŠI).

0460 949 474

- 45 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

9.2.2 Arhiviranje podataka o kvaliteti u datoteku

Aktivirajte izbornik QUALITY DATA LOG TO FILE (ARHIVIRANJE PODATAKA O KVALITETI U DATOTEKU) odabirom ON (UKLJUČENO).

GENERAL CONFIGURATION (OPĆA KONFIGURACIJA)

FAST MODE SOFT BUTTONS (FUNKCIJSKE TIPKE ZA BRZI NAČIN RADA)

QUALITY DATA LOG TO FILE (ARHIVIRANJE PODATAKA O

(UKLJUČENO)

KVALITETI U DATOTEKU)

SOFT KEYS SETUP► (POSTAVLJANJE FUNKCIJSKIH TIPKI) AUTO SAVE MODE (NAČIN ZA AUTOMATSKO POHRANJIVANJE) UNIT OF LENGTH (JEDINICA DULJINE)

(ISKLJUČENO)

METRIC

(METRIČKI)

QUIT

(ODUSTANI)

Više o postavkama za funkciju kvalitete pročitajte u odjeljku "Funkcije kvalitete".

9.2.3 Konfiguracija funkcijskih tipki

Prilikom zavarivanja ispod troske (SAW) i zavarivanja postupkom MIG/MAG (GMAW) korisniku je omogućeno postavljanje funkcija tih tipki odabirom s popisa mogućnosti za postavljanje. Osam je funkcijskih tipki kojima se može pridružiti funkcija.

Birati se može između sljedećih mogućnosti:

• Ništa

• Plin / prašak za zavarivanje

• Postavljene vrijednosti U izborniku izmjerenih vrijednosti prikazuju se postavljene referentne vrijednosti umjesto izmjerenih.

• Relej 2. Postavlja izlaz releja br. 2 na tiskanoj pločici motora koji korisnik može rabiti za bilo koju svrhu.

• Smjer

• Daljinski ulaz/izlaz Koristi se kada želite kontrolirati PEK i izvor napajanja za zavarivanje putem vanjske jedinice za ulaz/izlaz.

• Vanjska os Aktivira se kada se koristi vanjska jedinica za ulaz/izlaz koja kontrolira ležište valjka, na primjer.

• Tandem Koristi se kada varite s dvije glave za varenje.

• Hladno dopremanje žice (ICE) Koristi se kada se u kupku zavarivanja dovodi žica koja nije pod naponom, a brzina hladnog dopremanja žice prikazat će se na zaslonu.

• Automatski korak Upotrebljava se u funkciji koraka

○ Automatski korak isključen: Postavljanje tijekom pripreme objekta prije

zavarivanja

○ Automatski korak uključen: Postavljanje nakon dovršetka pripreme kad se

zavarivanje treba izvršiti



OFF

0460 949 474

- 46 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

• Obavezni korak Upotrebljava se u funkciji koraka kako bi se tijekom zavarivanja obavezno primijenio jedan automatski korak

• Ponavljanje koraka Kada se zavarivanje zaustavi s preostalih 100 mm do pokretanja sljedećeg koraka. Pritisnite ponavljanje koraka i sljedeći korak je nakon 100 mm, ne nakon X mm. Zatim pritisnite tipku za pokretanje zavarivanja.

• Stop zero (bez zaustavljanja) Upotrebljava se za automatsko zaustavljanje u položaju početka rotacije.

Na zaslonu su dva stupca; jedan za SOFT KEYS (FUNKCIJSKE TIPKE), a jedan za FUNCTION (FUNKCIJA).

SOFT KEYS SETUP (POSTAVLJENJE FUNKCIJSKIH TIPKI)

SOFT KEYS (FUNKCIJSKE TIPKE) FUNCTION (FUNKCIJA) S1

S2 S3 S4 S1 2ND FUNCT (2. S1 FUNKCIJA) S2 2ND FUNCT (2. S2 FUNKCIJA) S3 2ND FUNCT (2. S3 FUNKCIJA) S4 2ND FUNCT (2. S4 FUNKCIJA)

NONE (NIŠTA) NONE (NIŠTA) NONE (NIŠTA) NONE (NIŠTA) NONE (NIŠTA) NONE (NIŠTA) NONE (NIŠTA) NONE (NIŠTA)

QUIT (ODUSTANI)

Kad tim tipkama pridružujete funkcije, dodjeljuju im se brojevi s lijeva na sljedeći način:

S1 S2 S3 S4 2ND FUNCT (2.

FUNKCIJA)

S1 2ND FUNCT

(2. S1

FUNKCIJA)

S2 2ND FUNCT

(2. S2

FUNKCIJA)

S3 2ND FUNCT

(2. S3

FUNKCIJA)

S4 2ND FUNCT

(2. S4

FUNKCIJA)

2ND FUNCT (2.

FUNKCIJA)

Za pridruživanje nove funkcije funkcijskoj tipki učinite sljedeće: Postavite pokazivač na redak s brojem koji želite koristiti i pritisnite tipku za unos. Skočni

izbornik pokazuje odabir funkcija. Odaberite funkciju kotačićem za pokazivač i pritisnite tipku za unos.

0460 949 474

- 47 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

SOFT KEYS SETUP (POSTAVLJANJE FUNKCIJSKIH TIPKI)

SOFT KEYS (FUNKCIJSKE TIPKE) FUNCTION (FUNKCIJA)

S2 S3 S4 S1 2ND FUNCT (2. S1 FUNKCIJA) S2 2ND FUNCT (2. S2 FUNKCIJA) S3 2ND FUNCT (2. S3 FUNKCIJA) S4 2ND FUNCT (2. S4 FUNKCIJA)

NONE (NIŠTA)

GAS / FLUX (PLIN / PRAŠAK ZA

ZAVARIVANJE)

SET VALUES (POSTAVI VRIJEDNOSTI)

RELAY 1 (RELEJ 1)

DIRECTION (SMJER)

NONE (NIŠTA)

NONE (NIŠTA) NONE (NIŠTA) NONE (NIŠTA) NONE (NIŠTA) NONE (NIŠTA) NONE (NIŠTA) NONE (NIŠTA)

QUIT (ODUSTANI)

REMOTE IO (UDALJENI ULAZ/IZLAZ)

EXT. AXIS (VANJ. OS)

AUTO STEP (AUTOMATSKI KORAK)

FORCE STEP (OBAVEZNI KORAK)

RESTART STEP (PONAVLJANJE

KORAKA)

STOP ZERO (BEZ ZAUSTAVLJANJA)

Na isti način možete pridruživati nove funkcije drugim tipkama, uparivanjem jedne od funkcija iz desnog stupca i broja tipke iz lijevog stupca

9.2.4 Način za automatsko pohranjivanje

Prilikom učitavanja podataka zavarivanja iz memorijskog mjesta u memoriju podataka zavarivanja i izmjene postavki promjene će se nakon prestanka zavarivanja pohraniti u posljednje pozvano memorijsko mjesto.

Ručno pohranjivanje podataka zavarivanja na memorijsko mjesto onemogućava sljedeću automatsku pohranu.

Memorijsko mjesto na koje je skup podataka zavarivanja pohranjen prikazuje se u gornjem desnom kutu zaslona mjerenja.

9.3 Konfiguracija stroja

MAIN MENU » CONFIGURATION » MACHINE CONFIGURATION » (GLAVNI IZBORNIK, KONFIGURACIJA, KONFIGURACIJA STROJA)

U ovom izborniku možete postaviti:

0460 949 474

- 48 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

• Šifru proizvoda, pogledajte odjeljak „Šifra proizvoda”

• Os za dopremanje žice, pogledajte odjeljak „Os za dopremanje žice”

• Os za hladno dopremanje žice, pogledajte odjeljak „Os za hladno dopremanje žice”

• Os kretanja, pogledajte odjeljak „Os kretanja”

• Vanjsku os, pogledajte odjeljak „Vanjska os”.

• Tandem, pogledajte odjeljak „Tandem za LAF i TAF izvore napajanja i „Tandem za izvor napajanja Aristo® 1000”

• Paralelne izvore napajanja, pogledajte odjeljak „Paralelni izvori napajanja (odnosi se samo na izvore napajanja Aristo 1000®)”

• ICE dopremanje žice, pogledajte odjeljak „ICE dopremanje žice”

• Funkciju koraka, pogledajte odjeljak „Funkcija koraka”

• Isprekidano zavarivanje, pogledajte odjeljak "Isprekidano zavarivanje"

• Polaritet, pogledajte odjeljak „Polaritet (odnosi se samo na izvore napajanja Aristo®

1000)

• Postavke ID-a čvorišta, pogledajte odjeljak „Postavke identifikacije čvorišta (odnosi se samo na izvore napajanja Aristo® 1000)”

• Informacije o sustavu, pogledajte odjeljak „Informacije o sustavu (odnosi se samo na izvore napajanja Aristo® 1000)

9.3.1 Šifra proizvoda

U izborniku PRODUCT CODE (ŠIFRA PROIZVODA) moguće je odabrati stroj za automatsko varenje, stup i krak, ležište valjka ili uređaj za pozicioniranje koji će se koristiti.

MACHINE CONFIGURATION (KONFIGURACIJA STROJA)

PRODUCT CODE (ŠIFRA PROIZVODA)

A2TF J1 WIRE FEED AXIS► (OS DOPREMANJA ŽICE) TRAVEL AXIS► (OS PUTANJE) TANDEM► PARALLEL POWERSOURCES► (PARALELNI

IZVORI NAPAJANJA) ICE WIRE FEED► (ICE DOPREMANJE ŽICE) STEP FUNCTION► (FUNKCIJA RADA U

OFF OFF

POSITIVE

KORACIMA) INTERMITTENT WELDING (ISPREKIDANO

ZAVARIVANJE) NODE ID SETTINGS► (POSTAVKE IDENTIFIKACIJE

ČVORIŠTA) SYSTEM INFORMATION► (INFORMACIJE O

SUSTAVU)

  

QUIT (ODUSTANI)

Kada odabirete šifru proizvoda, odgovarajuća vrsta motora i omjer brzina za mjenjačku kutiju na odgovarajućem proizvodu odabiru se automatski.

0460 949 474

- 49 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

Moguć je odabir sljedećih opcija:

• A2TFJ1 A2 vučni stroj za automatsko zavarivanje ispod troske (SAW)

• A2TGJ1 A2 vučni stroj za automatsko zavarivanje MIG/MAG postupkom (GMAW)

• A6TFF1 A6 vučni stroj za automatsko zavarivanje ispod troske (SAW)

• MTW600 A6 vučni stroj za automatsko zavarivanje ispod troske (SAW)

• OS FREE 2 Dodatna konfiguracija za povezivanje dva motora na ploču pokretača. Jedan za dopremanje žice i jedan za kretanje.

• FREE 3 AXIS (OS FREE 3) Dodatna konfiguracija za povezivanje vanjskih ležišta valjaka, uređaja za pozicioniranje kao i dva motora za ploču pokretača. Jedan za dopremanje žice i jedan za kretanje.

• N7500I Glava za zavarivanje za žljebljenje.

• Kontrola motora Izborna konfiguracija za upotrebu upravljačke jedinice PEK za zasebno upravljanje motorom bez napajanja.

9.3.2 Os za dopremanje žice, vidi

Motor za dopremanje žice postavlja se automatski u skladu s tablicama u nastavku.

A2TFJ1 A2TGJ1 A6TFF1 MTW600

Motor 5035 38

okretaja u min

Prva brzina 49:1 49:1 156:1 24:1 Druga brzina 1:1 1:1 1:1 1:1 Promjer valjaka za

49 mm 49 mm 49 mm 30 mm

dopremanje Senzor impulsa 28 ppr 28 ppr 32 ppr 28 ppr Niska brzina ručnog

150 cm/min 150 cm/min 150 cm/min 150 cm/min

upravljanja Visoka brzina ručnog

300 cm/min 300 cm/min 300 cm/min 300 cm/min

upravljanja

OS FREE 2 FREE 3 AXIS

Motor VEC 4000 VEC 4000 N7500i 10000 VEC 4000

5035 68 okretaja u min

(OS FREE 3)

VEC 4000 FHP258

N7500I Kontrola motora

Prva brzina 156:1 156:1 576:1 156:1 Druga brzina 1:1 1:1 1:1 1:1 Promjer valjaka

49 mm 49 mm 40mm 49mm

za dopremanje Senzor impulsa 32 ppr 32 ppr 128°ppr 32°ppr

0460 949 474

- 50 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

Niska brzina

150 cm/min 150 cm/min 61cm/min 150cm/min

ručnog upravljanja

Visoka brzina

300 cm/min 300 cm/min 150cm/min 300cm/min

ručnog upravljanja

9.3.3 Hladno dopremanje žice (ICE)

OS FREE 2 FREE 3 AXIS (OS FREE 3)

Motor VEC 4000 VEC 4000 Prva brzina 156:1 156:1 Druga brzina 1:1 1:1 Promjer valjaka za

dopremanje Senzor impulsa 32 ppr 32 ppr Niska brzina ručnog

upravljanja Visoka brzina ručnog

upravljanja

49 mm 49 mm

150 cm/min 150 cm/min

300 cm/min 300 cm/min

9.3.4 Os kretanja

Motor za kretanje postavlja se automatski u skladu s tablicama u nastavku.

A2TFJ1 A2TGJ1 A6TFF1 MTW600

Motor 4030-350 4030-350 FHP258 FHP258 Prva brzina 375:10 375:10 24:1 75:2 Druga brzina 51:1 51:1 51:1 51:1 Promjer kotača 158 mm 158 mm 180 mm 158 mm Senzor impulsa 60 ppr 60 ppr 28 ppr 60 ppr Visoka brzina ručnog

upravljanja

Motor VEC 4000 VEC 4000 VEC 4000 VEC 4000 Prva brzina 312:1 312:1 75:2 312:1 Druga brzina 1:1 1:1 51:1 1:1 Promjer kotača 65 mm 65 mm 158mm 65mm Senzor impulsa 32 ppr 32 ppr 60°ppr 32°ppr

200 cm/min 200 cm/min 200 cm/min 200 cm/min

OS FREE 2 FREE 3 AXIS

N7500I Kontrola motora

(OS FREE 3)

Visoka brzina

200 cm/min 200 cm/min 200cm/min 200cm/min

ručnog upravljanja

9.3.5 Vanjska os

Kada priključujete vanjsko ležište valjka, uređaja za pozicioniranje ili linearnu os, morate odabrati FREE 3 AXIS (SLOBODNA OS 3).

0460 949 474

- 51 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

Kada odaberete FREE 3 AXIS (SLOBODNA OS 3), motor se automatski postavlja u skladu s tablicama navedenim u nastavku.

Ležište valjka Linearno Uređaj za

pozicioniranje

Prva brzina 560:1 560:1 560:1 Druga brzina 111:22 111:22 111:22 Treća brzina 1:1 1:1 1:1 Promjer kotača 160 mm 160 mm 160 mm Senzor impulsa 30 ppr 30 ppr 30 ppr Visoka brzina ručnog upravljanja 200 cm/min 200 cm/min 200 cm/min Omjer frekvencije 85:50 85:50 85:50 Motor 2000 okretaja u

min

2000 okretaja u min

Promjer mjesta zavarivanja 1000 mm - 1000 mm Promjer valjka 1000 mm - -

Kada su uređaj za pozicioniranje i kotačić za brzinu uključeni postavljanjem na ON, kotačić za brzinu (enkoder) je na predmetu zavarivanja.

Kada su uređaj za pozicioniranje i kotačić za brzinu isključeni postavljanjem na OFF, kotačić za brzinu (enkoder) je na vratilu motora.

Kada su potporni valjak i kotačić za brzinu uključeni postavljanjem na ON, kotačić za brzinu (enkoder) je na kotačiću potpornog valjka.

Kada su potporni valjak i kotačić za brzinu isključeni postavljanjem na OFF, kotačić za brzinu (enkoder) je na vratilu motora.

9.3.6 Tandem za izvore napajanja LAF i TAF

Koristi se kada varite s dvije glave za varenje. Pokazivač postavite na redak TANDEM i pritisnite tipku za unos ENTER. Odaberite ON

(UKLJUČENO) kotačićem za pokazivač i pritisnite tipku za unos ENTER.

MACHINE CONFIGURATION (KONFIGURACIJA STROJA)

PRODUCT CODE (ŠIFRA PROIZVODA)

A2TF J1 WIRE FEED AXIS► (OS DOPREMANJA ŽICE) TRAVEL AXIS► (OS PUTANJE)

TANDEM►

└ WELDING HEAD (GLAVA ZA ZAVARIVANJE) └ WELD HEAD OFFSET (POMAK GLAVE ZA

ZAVARIVANJE)

ON (UKLJUČENO)

HEAD (VODEĆA)

20 mm

ON (UKLJUČENO)

└ WITH I/O (S ULAZOM/IZLAZOM)

QUIT (ODUSTANI)

Kako biste zavarivali s dvije glave za zavarivanje, morate postaviti funkciju WELD HEAD OFFSET (POMAK GLAVE ZA ZAVARIVANJE).

Pomak glave za zavarivanje udaljenost je između dvije glave za zavarivanje izražen u milimetrima.

0460 949 474

- 52 -

 

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

Kada navedete udaljenost između vodeće glave za zavarivanje 1 i prateće glave za zavarivanje 2, kontrolna jedinica preračunava vrijednost pomaka u vrijeme od početka kretanja glave 1 do početka kretanja glave 2.

Vrijeme koje kontrolna jedinica može izračunati između pokretanja i zaustavljanja izvora napajanja najviše je 65 sekunda. To znači da, primjerice, za postavljenu brzinu kretanja od 50 cm/min možete unijeti maksimalni pomak glave za zavarivanje WELD HEAD OFFSET od 2000 mm. Razlog je to da vrijeme ne istekne prije nego što se glava za zavarivanje 2 pokrene.

1. HEAD (VODEĆA) 3. WELD HEAD OFFSET (POMAK GLAVE

ZA ZAVARIVANJE)

2. TAIL (PRATEĆA)

NAPOMENA!

Osigurajte da obje kontrolne jedinice imaju jednake postavke za WELD HEAD OFFSET (Pomak glave za zavarivanje) i navedite jednaku brzinu kretanja. Glavnu kontrolnu jedinicu morate označiti kao HEAD (Vodeća), a podređenu kao TAIL (Prateća). Kretanje uvijek kontrolira glavna kontrolna jedinica.

Za zavarivanje s dvije glave navedite sljedeće vrijednosti: Postavite pokazivač na redak WELDING HEAD (GLAVA ZA ZAVARIVANJE). Odaberite hoće

li se postavka primijeniti na glavnu upravljačku jedinicu HEAD (VODEĆA) ili prateću upravljačku jedinicu TAIL (PRATEĆA).

0460 949 474

- 53 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

MACHINE CONFIGURATION (KONFIGURACIJA STROJA)

PRODUCT CODE (ŠIFRA PROIZVODA) WIRE FEED AXIS► (OS DOPREMANJA ŽICE) TRAVEL AXIS► (OS PUTANJE) TANDEM

└ WELDING HEAD (GLAVA ZA ZAVARIVANJE)

ON (UKLJUČENO)

HEAD (VODEĆA)

└ WELD HEAD OFFSET (POMAK GLAVE ZA ZAVARIVANJE)

└ WITH I/O (S ULAZOM/IZLAZOM)

• Postavite pokazivač na redak WELD HEAD OFFSET (POMAK GLAVE ZA ZAVARIVANJE) i odredite udaljenost između dvije glave za zavarivanje.

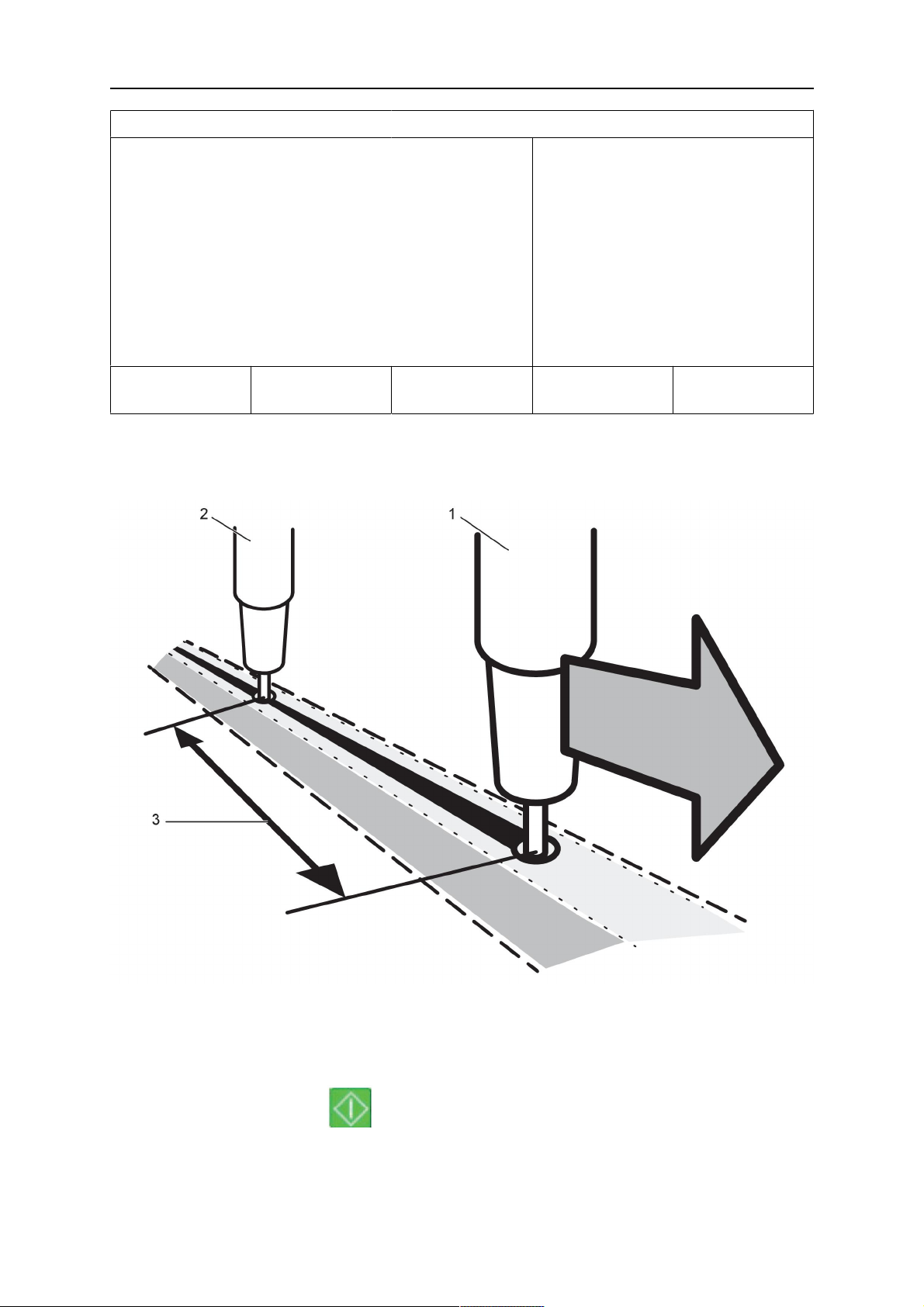

Primjer, ulazno/izlazna jedinica uključena

A2TF J1



20 mm

QUIT (ODUSTANI)

1. Vodeća, glava za zavarivanje 1

(glavna)

3. WELD HEAD OFFSET (POMAK GLAVE

ZA ZAVARIVANJE)

2. Prateća, glava za zavarivanje 2

(podređena)

Pritisnite tipku za pokretanje glave za zavarivanje1.

• Glava za zavarivanje 1 počinje zavarivati.

• Glava za zavarivanje 2 počinje zavarivati tek kad dođe do mjesta gdje je i glava 1 počela (udaljenost navedena pod WELD HEAD OFFSET (Pomak glave za zavarivanje)

0460 949 474

- 54 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

Pritisnite tipku za zaustavljanje° glave za zavarivanje 1.

• Glava za zavarivanje 1 prestaje zavarivati, ali nastavlja se kretati.

• Glava za zavarivanje 2 prestaje zavarivati kad stigne do mjesta gdje je glava 1 prestala zavarivati (udaljenost navedena pod WELD HEAD OFFSET (Pomak glave za zavarivanje)).

• Zavarivanje je dovršeno.

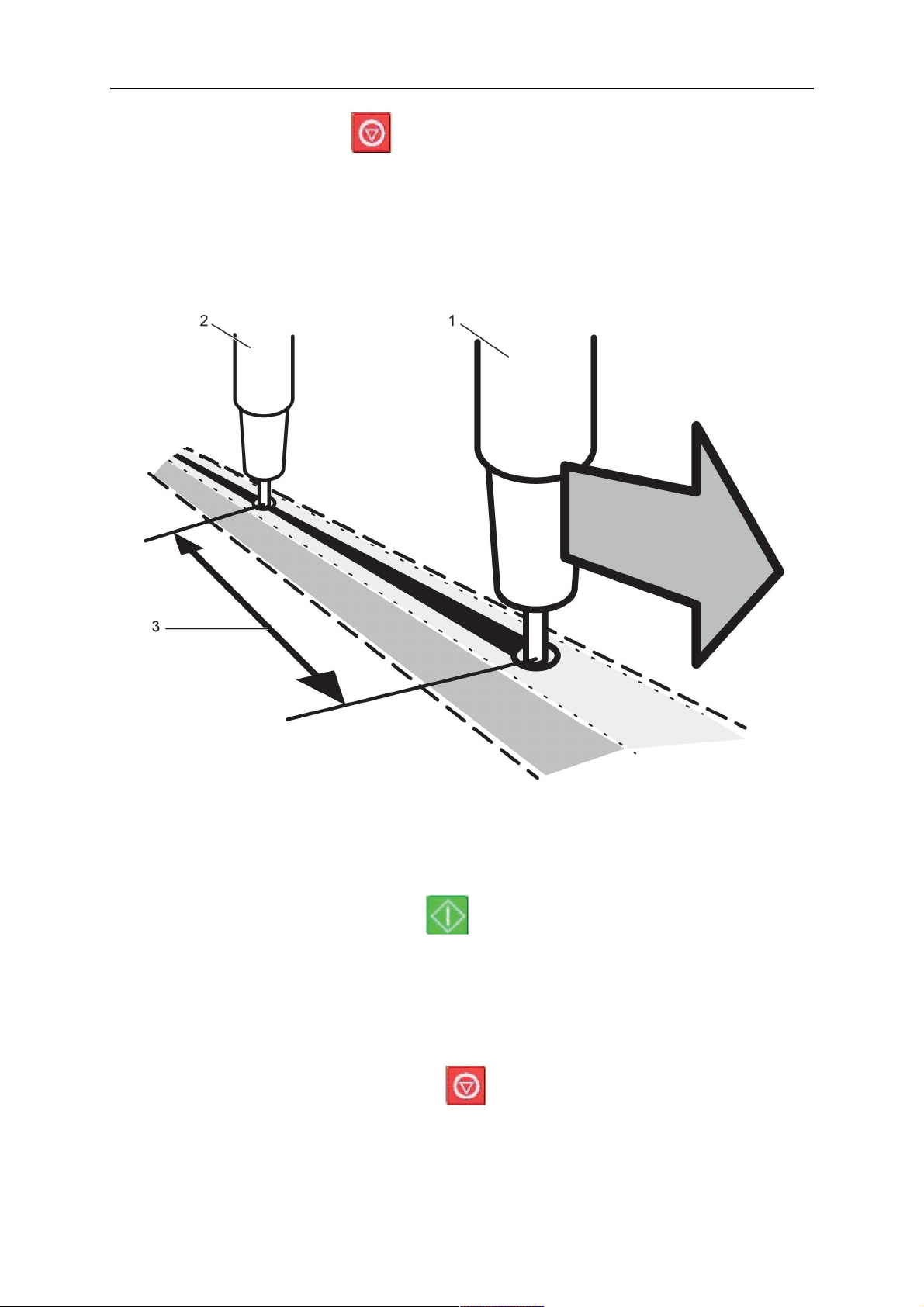

Primjer, ulazno/izlazna jedinica isključena

1. HEAD (Vodeća), glava za zavarivanje 1

(glavna)

3. WELD HEAD OFFSET (POMAK GLAVE

ZA ZAVARIVANJE)

2. TAIL (Prateća), glava za zavarivanje 2

(podređena)

Istovremeno pritisnite tipku za pokretanje glave za zavarivanje 1 i glave za zavarivanje

• Glava za zavarivanje 1 počinje zavarivati.

• Glava za zavarivanje 2 počinje zavarivati tek kad dođe do mjesta gdje je i glava 1 počela (udaljenost navedena pod WELD HEAD OFFSET (Pomak glave za zavarivanje)).

Istovremeno pritisnite tipku za zaustavljanje glave za zavarivanje 1 i glave za zavarivanje 2.

0460 949 474

- 55 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

• Glava za zavarivanje 1 prestaje zavarivati, ali nastavlja se kretati.

• Glava za zavarivanje 2 prestaje zavarivati kad stigne do mjesta gdje je glava 1 prestala zavarivati (udaljenost navedena pod WELD HEAD OFFSET (Pomak glave za zavarivanje)).

• Zavarivanje je dovršeno.

9.3.7 Tandem za izvor napajanja Aristo® 1000

Koristi se kada varite s dvije glave za zavarivanje. Svaku glavu za zavarivanje kontrolira vlastita kontrolna jedinica (PEK).

Pokazivač postavite na redak TANDEM i pritisnite tipku za unos ENTER. Odaberite ON (UKLJUČENO) kotačićem za pokazivač i pritisnite tipku za unos ENTER.

Odabrana je prednja glava za zavarivanje.

TANDEM

AC SYNC MASTER (Glavni uređaj za sinkronizaciju izmjenične struje)

PHASE SHIFT (Pomak faze) TRAVEL CONTROL (Kontrola kretanja) TANDEM

└ WELDING HEAD (GLAVA ZA ZAVARIVANJE) └ SYNCRONIZED WELD START (SINKRONIZIRANI

POČETAK ZAVARIVANJA) └ SYNCRONIZED AC WELD (SINKRONIZIRANO

ZAVARIVANJE IZMJENIČNOM STRUJOM)

Odabrana je stražnja glava za zavarivanje.

TANDEM

AC SYNC MASTER (Glavni uređaj za sinkronizaciju izmjenične struje)

└ PHASE SHIFT (FAZNI POMAK) TRAVEL CONTROL (Kontrola kretanja) TANDEM

└ WELDING HEAD (GLAVA ZA ZAVARIVANJE) └ SYNCRONIZED WELD START (SINKRONIZIRANI

POČETAK ZAVARIVANJA)



ON (UKLJUČENO) ON (UKLJUČENO)

HEAD (VODEĆA) ON (UKLJUČENO) ON (UKLJUČENO)

QUIT (ODUSTANI)

OFF

TAIL (PRATEĆA)

20 mm

└ SYNCRONIZED AC WELDING (SINKRONIZIRANO ZAVARIVANJE IZMJENIČNOM STRUJOM)

QUIT (ODUSTANI)

WELDING HEAD (Glava za zavarivanje)

Odaberite hoće li glava za zavarivanje biti prednja HEAD (VODEĆA) ili stražnja TAIL (PRATEĆA).

AC SYNC MASTER (Glavni uređaj za sinkronizaciju izmjenične struje)

0460 949 474

- 56 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

Jedan izvor napajanja u tandemu mora biti postavljen kao glavni uređaj za sinkronizaciju izmjenične struje (AC), ako se koristi za sinkronizirano zavarivanje izmjeničnom strujom. Ako je moguće prvi izvor napajanja za izmjenično (AC) varenje potrebno je postaviti za glavni uređaj za sinkronizaciju izmjenične struje.

TRAVEL CONTROL (Kontrola kretanja)

Odaberite hoće li pojedina glava za zavarivanje kontrolirati kretanje. Kretanje može kontrolirati ili prednja ili stražnja glava za zavarivanje, ali ne i obje istodobno.

SYNCRONIZED WELD START (Sinkronizirani početak zavarivanja)

Ako je odabrano ON (Uključeno), to znači da treba pokrenuti kontrolnu jedinicu samo za prednju glavu za zavarivanje. Stražnja se glava za zavarivanje pokreće automatski. Ako je odabrano OFF (Isključeno), valja pokrenuti sve glave za zavarivanje pomoću odgovarajuće kontrolne jedinice.

SYNCRONIZED AC WELDING (Sinkronizirano zavarivanje izmjeničnom strujom)

Sinronizirano zavarivanje izmjeničnom strujom znači da su frekvencija i ravnoteža strujnih impulsa izmjenične struje sinkronizirani na ist evrijednosti za sve glave za zavarivanje u sustavu Tandem.

WELD HEAD OFFSET (POMAK GLAVE ZA ZAVARIVANJE)

Pomak glave za zavarivanje WELD HEAD OFFSET udaljenost je između dvije glave za zavarivanje izražen u milimetrima. Uvijek valja postaviti pomak glave za zavarivanje, bez obzira na to koristi li se sinkronizirano pokretanje zavarivanja ili ne. Ako odaberete nesinkronizirano pokretanje zavarivanja, pomak se koristi za izračunavanje vremenskog odmaka nakon kojeg će TAIL (Prateća) glava za zavarivanje početi zavarivati.

1. HEAD (Vodeća), glava za zavarivanje 1

(glavna)

2. TAIL (Prateća), glava za zavarivanje 2

(podređena)

0460 949 474

3. WELD HEAD OFFSET (POMAK GLAVE

ZA ZAVARIVANJE)

- 57 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

PHASE SHIFT (Fazni pomak) (odnosi se samo na zavarivanje izmjeničnom strujom) Fazni pomak u odnosu na prednju glavu za zavarivanje. Jedinice su stupnjevi.

9.3.8 Paralelni izvori napajanja (odnosi se samo na izvore napajanja Aristo®

1000)

Kako biste mogli postaviti dva paralelna izvora napajanja, samo ta dva povezana izvora napajanja moraju biti uključeni i aktivni na CAN2 sabirnici.

PARALLEL POWERSOURCES (PARALELNI IZVORI NAPAJANJA) PARALLEL POWERSOURCES (PARALELNI IZVORI NAPAJANJA)

Parallel couple ID (Identifikacija paralelnog para)

(ISKLJUČENO)

Connect with slave (Poveži s podređenim)



QUIT (ODUSTANI)

Na sljedeći način izvršite postavke za paralelne izvore napajanja:

1. Funkciju PARALLEL POWERSOURCES (PARALELNI IZVORI NAPAJANJA) postavite na ON (UKLJUČENO).

2. Postavite Parallel couple ID (identifikacija paralelenog para). Prvi paralelni par postavljen je na vrijednost 1, sljedeći paralelni par je postavljen na vrijednost 2, itd.

3. Odaberite redak izbornika Connect with slave (poveži s podređenim uređajem) i pritisnite tipku za unos ENTER. Prikazuje se poruka Connect (Poveži).

4. Ponovo pritisnite ENTER (UNOS).

PARALLEL POWERSOURCES (PARALELNI IZVORI NAPAJANJA)

PARALLEL POWERSOURCES (PARALELNI IZVORI

ON (UKLJUČENO)

NAPAJANJA)

OFF

- -

Parallel couple ID (Identifikacija paralelnog para) Connect with slave (Poveži s podređenim)



QUIT (ODUSTANI)

CONNECT (POVEŽI)

Kada su glavni i podređeni izvor napajanja povezani, prikazuje se tekst Connected (Povezani).

9.3.9 ICE dopremanje žice

NAPOMENA!

Opcija ICE dostupna je samo po kupnji licence ICE.

Opciju ICE WIRE FEED°ON (UKLJUČENO ICE DOPREMANJE ŽICE) možete odabrati u izborniku za konfiguraciju stroja. Ako odaberete ICE dopremanje žice, prikazuje se opcija

ICE WIRE FEED AXIS (OS ICE DOPREMANJA ŽICE).

- -

0460 949 474

- 58 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

MACHINE CONFIGURATION (KONFIGURACIJA STROJA)

PRODUCT CODE (ŠIFRA PROIZVODA)

OS FREE 2

WIRE FEED AXIS (OS DOPREMANJA ŽICE)

ICE WIRE FEED AXIS► (OS ICE DOPREMANJA ŽICE)

TRAVEL AXIS► (OS PUTANJE) TANDEM ICE WIRE FEED (ICE DOPREMANJE ŽICE) NODE ID SETTINGS► (POSTAVKE IDENTIFIKACIJE

ČVORIŠTA)

QUIT (ODUSTANI)

Postavke za os ICE dopremanja žice moraju biti jednake onima za os dopremanja žice.

ICE WIRE FEED AXIS (OS ICE DOPREMANJA ŽICE)

MOTOR

5035 38 RPM

GEAR 1► (1. BRZINA) └ N 1

OFF

156

└ N 2 GEAR 2► (1. BRZINA)

└ N 1 └ N 2

FEED ROLLER DIAM (PROMJER VALJKA ZA DOPREMANJE)

ENCODER-PULSES (IMPULSI ENKODERA) LOW MANUAL SPEED (NISKA BRZINA RUČNOG

UPRAVLJANJA)

Motor odabirete na padajućem izborniku sa sljedećim opcijama:

5035 38 RPM

5035 68RPM

FHP 258

VEC80000

1 1

49 mm

32 ppr

150 cm/min

QUIT (ODUSTANI)

0460 949 474

VEC40000

DUNKER1 DUNKER2

MET3B

VEC4000Par

4030-350

- 59 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

• GEAR 1 (BRZINA 1) mora biti postavljena na ON (UKLJUČENO). Vrijednost ne može

biti OFF (ISKLJUČENO).

• GEAR 2 (BRZINA 2) obično mora biti postavljena na ON (UKLJUČENO), ali moguće je

odabrati i OFF (ISKLJUČENO).

• Vrijednosti N1 i N2 pod GEAR 1 (BRZINA 1) i GEAR 2 (BRZINA 2) postavljaju se s

jednim od tri kotačića za postavke pri dnu upravljačke ploče. Interval za N1 i N2 ovisi o odabranom motoru.

• Promjer valjaka za dopremanje FEED ROLLER DIAM možete odabrati bilo kojim

kotačićem za postavke. Interval za ovisi o odabranom motoru.

• Enkoder za impulse ENCODER-PULSES možete odabrati bilo kojim kotačićem za

postavke. Interval je između 1 - 9998 ppr (ppr = impulsi po okretaju).

• LOW MANUAL SPEED (NISKA BRZINA RUČNOG UPRAVLJANJA) odabire se bilo

kojim od kotačića postavki. Interval je 1 - 1000 cm/min.

• HIGH MANUAL SPEED (VISOKA BRZINA RUČNOG UPRAVLJANJA) odabire se bilo

kojim od kotačića postavki. Interval je 1 - 5000 cm/min.

9.3.10 Funkcija koraka

STEP FUNCTION (FUNKCIJA KORAKA)

STEP CONTROL (KONTROLA KORAKA) STEP DIRECTION (SMJER KORAKA) STEP LENGTH (DULJINA KORAKA) STEP SPEED (BRZINA KORAKA) NUMBER OF STEPS (BROJ KORAKA) OVERLAP (PREKLAPANJE) MANUAL STEP LENGTH (RUČNA DULJINA

KORAKA) WHEEL DIAMETER (Promjer kotača) WELD DIAMETER (PROMJER MJESTA

ZAVARIVANJA) ROLL DIAMETER (PROMJER VALJKA)

STEP CONTROL (KONTROLA KORAKA)

ON (UKLJUČENO) ili OFF (ISKLJUČENO)

Postavka za uključivanje/isključivanje funkcije

TRIANGLE

76 mm

77 cm/min

10 mm

3 mm

1 mm 1000 mm 1000 mm

QUIT (ODUSTANI)

STEP DIRECTION (SMJER KORAKA)

STEP LENGTH (DULJINA KORAKA)

STEP SPEED (BRZINA KORAKA)

NUMBER OF STEPS (BROJ KORAKA)

0460 949 474

SQUARE (KVADRAT) ili TRIANGLE (TROKUT) Postavljanje smjera za izvršavanje automatskog koraka

Duljina jednog automatskog koraka (minimalno 1 mm)

Brzina kretanja Izbornik automatskog koraka (minimalno 3cm/min)

Broj koraka tijekom jednog okretaja.

- 60 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

OVERLAP (PREKLAPANJE) Duljina preklapanja jednog okretaja. MANUAL STEP LENGTH

(RUČNA DULJINA

Duljina jednog ručnog koraka (minimalno 1 mm) (za pojedinačne ručne prilagodbe tijekom zavarivanja)

KORAKA)

NAPOMENA!

Za izvođenje funkcije koraka STEP CONTROL (KONTROLA KORAKA) mora biti u položaju ON (UKLJUČENO), a funkcijske tipke EXT AXIS (VANJSKA OS) i AUTO STEP (AUTOMATSKI KORAK) moraju biti postavljene na ON (UKLJUČENO)

Ako nakon zaustavljanja zavarivanja želite ponoviti korak, prije početka zavarivanja pritisnite funkcijsku tipku RESTART STEP (PONOVI KORAK), a potom pritisnite AUTO STEP (AUTOMATSKI KORAK).

Na primjer, ako imate 100°mm do sljedećeg koraka, pritisnite STOP, zamijenite žicu, postavite predmet, pritisnite RESTART STEP (PONOVI KORAK), pritisnite AUTO STEP (AUTOMATSKI KORAK) i pritisnite start za zavarivanje. Sljedeći korak započinje nakon 100°mm.

Kad se aktivira prekidač "s jednim okretom", funkcija izvodi jedan automatski korak u danom smjeru te u skladu s brzinom i duljinom koje su postavljene parametrima STEP DIRECTION (SMJER KORAKA), STEP SPEED (BRZINA KORAKA) i STEP LENGTH (DULJINA KORAKA).

Po pritisku funkcijske tipke FORCE STEP (OBAVEZNI KORAK), funkcija izvodi jedan automatski korak u danom smjeru te u skladu s brzinom i duljinom koje su postavljene parametrima STEP DIRECTION (SMJER KORAKA), STEP SPEED (BRZINA KORAKA) i STEP LENGTH (DULJINA KORAKA).

Po pritisku gumba kvadrata/trokuta izvodi se jedan ručni korak u danom smjeru te u skladu s brzinom i duljinom koje su definirane parametrima za kvadrat/trokut, STEP SPEED (BRZINA KORAKA) i STEP LENGTH (DULJINA KORAKA). Ta funkcija može se upotrijebiti za jednu manju prilagodbu tijekom zavarivanja.

Automatski ili ručni korak uvijek se mogu prekinuti pritiskanjem gumba SQUARE (KVADRAT) ili TRIANGLE (TROKUT).

Tijekom automatskog ili ručnog koraka, LED iznad tipke kvadrata/koraka bit će uključen kako bi se naznačilo kretanje i smjer

Postavke kotačića za brzinu

Kada su uređaj za pozicioniranje i kotačić za brzinu uključeni postavljanjem na ON, kotačić za brzinu (enkoder) je na predmetu zavarivanja.

Kada su uređaj za pozicioniranje i kotačić za brzinu isključeni postavljanjem na OFF, enkoder je na vratilu motora.

Kada su potporni valjak i kotačić za brzinu uključeni postavljanjem na ON, kotačić za brzinu (enkoder) je na kotačiću potpornog valjka.

Kada su potporni valjak i kotačić za brzinu isključeni postavljanjem na OFF, enkoder je na vratilu motora.

0460 949 474

- 61 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

9.3.11 Isprekidano zavarivanje

INTERMITTENT WELDING (ISPREKIDANO ZAVARIVANJE)

WELDING LENGTH (DULJINA ZAVARIVANJA)

ON 0 mm 0 mm

TRANSPORT LENGTH (DULJINA TRANSPORTA) NUMBER OF WELDS (BROJ ZAVARIVANJA)



QUIT (ODUSTANI)

Za aktiviranje funkcije uključite isprekidano zavarivanje postavljanjem na ON (UKLJUČENO). Slijed isprekidanog zavarivanja sastoji se od zavarivanja i transporta. Pri posljednjem zavarivanju u slijedu transport se ne provodi.

WELDING LENGTH je duljina zavarivanja. TRANSPORT LENGTH duljina je transporta nakon dovršetka zavarivanja. NUMBER OF WELDS broj je varova koji se provodi, uključujući transport. Ako je broj varova

postavljen na "0", slijed isprekidanog zavarivanja nastavlja se dok korisnik ne zaustavi zavarivanje crvenim gumbom za zaustavljanje zavarivanja.

9.3.12 (odnosi se samo na izvore napajanja Aristo® 1000).

U izborniku POLARITY (POLARITET) možete postaviti polaritet za zavarivanje.

• Za zavarivanje s pozitivnim polaritetom na žici za zavarivanje i negativnim polaritetom na radnom dijelu, odaberite polaritet POSITIVE (POZITIVNI).

• Za zavarivanje s negativnim polaritetom na žici za zavarivanje i pozitivnim polaritetom na radnom dijelu, odaberite polaritet NEGATIVE (NEGATIVNI).

9.3.13 Postavke identifikacije čvorišta (odnosi se samo na izvore napajanja Aristo® 1000)

Ako u sustavu ima ulazno/izlaznih čvorišta njihovi su identifikacijski brojevi navedeni ovdje.

NODE ID SETTINGS (POSTAVKE IDENTIFIKACIJE ČVORIŠTA)

I/O NODE 1 ID (IDENTIFIKACIJA 1. ULAZNOG/IZLAZNOG ČVORIŠTA) I/O NODE 2 ID (IDENTIFIKACIJA 2. ULAZNOG/IZLAZNOG ČVORIŠTA)

17 25

QUIT

(ODUSTANI)

9.3.14 Informacija o sustavu (odnosi se samo na izvore napajanja Aristo® 1000)

U izborniku SYSTEM INFORMATION (INFORMACIJE O SUSTAVU) prikazuju se aktivni izvori napajanja priključeni putem CAN2 sabirnice, ako su izvori u tandemu ili u paralelnom načinu rada i ako su konfigurirani kao glavni i podređeni izvor napajanja.

SYSTEM INFORMATION (INFORMACIJE O SUSTAVU)

Aktivni izvori napajanja na CAN2 ID izvora napajanja Tandem Paralelno

0460 949 474

- 62 -

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

SYSTEM INFORMATION (INFORMACIJE O SUSTAVU)

Bez kontakta s glavnim izvorom napajanja

   

QUIT (ODUSTANI)

9.4 Duljine kabela (odnosi se samo na LAF i TAF izvore napajanja)

Na napon luka utječe otpor u kabelima za zavarivanje. Na otpor utječe duljina i promjer kabela, kao i način na koji su provedeni. To je posebno izraženo tijekom zavarivanja izmjeničnom strujom.

Kompenzacija za pad napona u dugim kabelima moguća je ako se navede točna duljina kabela.

Morate unijeti ukupnu duljinu kabela (kabel za zavarivanje i konektor). Napomena! Ako koristite dva kabela, morate zbrojiti njihov promjer.

Funkcija je aktivna tijekom postupka pokretanja prije nego što izvor napajanja primi vrijednost mjerenja prema kojoj se može regulirati.

Ako odaberete ”Max OCV”, ova funkcija nije aktivna.

9.5 Održavanje

MAIN MENU (GLAVNI IZBORNIK) » CONFIGURATION (KONFIGURACIJA) » ODRŽAVANJE

Izbornik pokazuje koliko se često mora mijenjati kontaktni vrh. Navedite broj pokretanja zavarivanja nakon kojih se mora zamijeniti vrh tako da odaberete redak CONTACT TIP CHANGE INTERVAL (INTERVAL ZA ZAMJENU KONTAKTNOG VRHA) i pritisnite ENTER (UNOS). Promijenite vrijednost pomoću kotačića postavki. Nakon isteka intervala u zapisniku kvara prikazuje se kod kvara 54.

Kada je odabrana mogućnost TOTAL RUNNING TIME LIMIT (OGRANIČENJE VREMENA UKUPNOG RADA) umjesto broja pokretanja obavještava se ovlašteni servisni tehničar tvrtke ESAB.

ODRŽAVANJE

CONTACT TIP CHANGE INTERVAL (INTERVAL ZA ZAMJENU KONTAKTNOG VRHA)

└ WELD COUNT (BROJ ZAVARIVANJA)

0 Welds

0 Welds (broj

zavarivanja)

TOTAL RUNNING TIME LIMIT (OGRANIČENJE VREMENA UKUPNOG RADA)

└ TOTAL RUNNING TIME (VRIJEME UKUPNOG RADA) 

0460 949 474

- 63 -

0d:00:00:00 0d:00:00:00

QUIT

(ODUSTANI)

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

9.6 Faktor filtra izmjerenih vrijednosti

MAIN MENU (GLAVNI IZBORNIK) » CONFIGURATION (KONFIGURACIJA) » MEASURE-VALUES FILTER FACTOR (FAKTOR FILTRA IZMJERENIH VRIJEDNOSTI)

U ovom se izbornik nalazi faktor filtra za izmjerene vrijednosti struje zavarivanja. Što viši faktor filtra odaberete, to ćete stabilnije vrijednosti struje zavarivanja dobiti. Možete izabrati faktor filtra 1, 2 i 4.

Postavite kursor na redak MEASURE-VALUES FILTER FACTOR (FAKTOR FILTRA IZMJERENIH VRIJEDNOSTI) i pritisnete ENTER (UNOS). Na skočnom izborniku prikazat će se faktori filtriranja ONE (JEDAN), TWO (DVA) i FOUR (ČETIRI). Odaberite željeni faktor filtra kotačićem za pokazivač i pritisnite tipku za unos.

CONFIGURATION (KONFIGURACIJA)

LANGUAGE (JEZIK) CODE LOCK► (FUNKCIJA ZAKLJUČAVANJA) GENERAL CONFIGURATION► (OPĆA KONFIGURACIJA) MACHINE CONFIGURATION► (KONFIGURACIJA STROJA) CABLE LENGTHS► (DULJINE KABELA) MAINTENANCE► (ODRŽAVANJE) MEASURE-VALUES FILTER FACTOR (FAKTOR FILTRA IZMJERENIH

VRIJEDNOSTI)

ONE (JEDAN)

TWO (DVA)

FOUR (ČETIRI)

ENGLISH

    

ONE (JEDAN)

QUIT

(ODUSTANI)

0460 949 474

- 64 -

10 ALATI

MAIN MENU (GLAVNI IZBORNIK) » ALATI

Izbornik sadrži sljedeće podizbornike:

• Event handling (Rukovanje događajima), pogledajte odjeljak „Rukovanje događajima”

• Export/Import (Uvoz/izvoz), pogledajte odjeljak „Uvoz/izvoz”

• File manager (Upravljanje datotekama), pogledajte odjeljak „Upravljanje datotekama”

• Edit setting limits (Uredi ograničenja postavki), pogledajte odjeljak „Uređivanje ograničenja postavki”

• Edit measure limits (Uredi ograničenja mjerenja), pogledajte odjeljak „Uređivanje ograničenja mjerenja”

• Production statistics (Statistika proizvodnje), pogledajte odjeljak „Statistika proizvodnje”

• Quality functions (Funkcije kvalitete), pogledajte odjeljak „Funkcije kvalitete”

• Calendar (Kalendar), pogledajte odjeljak „Kalendar”

• User accounts (Korisnički računi), pogledajte odjeljak „Korisnički računi“

• Unit information (Informacije o jedinici), pogledajte odjeljak „Informacije o jedinici“

10.1 Rukovanje događajima, vidi

MAIN MENU (GLAVNI IZBORNIK) » EVENT HANDLING (RUKOVANJE DOGAĐAJIMA)

Za prikaz kvara nastalog u postupku zavarivanja koriste se kodovi za upravljanje kvarovima. Naznačuje se na zaslonu skočnim izbornikom i uskličnikom u gornjem desnom kutu

prikaza.

NAPOMENA!

prestaje se prikazivati čim uđete u izbornik zapisa događaja.

Izbornik za rukovanje događajima sadrži dva podizbornika, Event log (Zapisnik događaja, pogledajte odjeljak „Zapisnik događaja”) i Active errors (Aktivne pogreške, pogledajte odjeljak „Aktivne pogreške“).

EVENT HANDLING (RUKOVANJE DOGAĐAJIMA)

EVENT LOG► (ZAPISNIK DOGAĐAJA) ACTIVE ERRORS► (AKTIVNE POGREŠKE)

  

QUIT (ODUSTANI)

10.1.1 Event log (Zapisnik događaja)

MAIN MENU (GLAVNI IZBORNIK) » ALATI » EVENT HANDLING (RUKOVANJE DOGAĐAJIMA) » EVENT LOG (ZAPISNIK DOGAĐAJA)

Svi kvarovi nastali tijekom korištenja opreme za zavarivanje dokumentiraju se u obliku poruka o kvarovima u zapisniku kvara. Moguće je pohraniti do 99 kvarova. Ako se zapisnik kvarova napuni, tj. ako je pohranjeno 99 poruka, pojavom sljedećeg kvara najstarija poruka automatski se briše.

Sljedeće informacije moguće je pročitati u zapisniku pogreške:

0460 949 474

- 65 -

10 ALATI

• Broj pogreške za pogrešku

• Datum pojavljivanja pogreške

• Vrijeme pojavljivanja pogreške

• Jedinica na kojoj je došlo do pogreške, pogledajte odjeljak „Identifikacijski brojevi jedinica”

• Šifra za upravljanje pogreškom, pogledajte odjeljak „Opis upravljačkih kodova pogreške”

ERROR LOG (ZAPISNIK POGREŠKE)

Indeks Datum Vrijeme Jedinica Pogreška

1 081120 11:24:13 8 19 2 081120 10:24:18 8 18 3 081121 13:24:18 8 17

  

Pogreška u memoriji s baterijama

DELETE ALL

(IZBRIŠI SVE)

QUIT

(ODUSTANI)

10.1.2 Active errors (Aktivne pogreške)

MAIN MENU (GLAVNI IZBORNIK) » ALATI » EVENT HANDLING (RUKOVANJE DOGAĐAJIMA) » ACTIVE ERRORS (AKTIVNE POGREŠKE)

Izbornik Active errors (Aktivne pogreške) prikazuje samo trenutačno aktivne pogreške.

ACTIVE ERRORS (AKTIVNE POGREŠKE)

Broj pogreške Identifikacija čvorišta Vrsta uređaja 78 1 izvor napajanja 152 1 izvor napajanja

Pogreška br. 78

QUIT (ODUSTANI)

10.1.3 Identifikacijski brojevi jedinica

Objašnjenje identifikacijskih brojeva jedinica za izvore napajanja LAF i TAF:

2 = izvor napajanja 6 = dopremanje žice i kretanje (pločica motora) 8 = upravljačka ploča

NAPOMENA!

Gore navedeni identifikacijski brojevi jedinica odnose se na LAF i TAF izvore napajanja te predstavljaju primjer identifikacijskih brojeva jedinica za Aristo®1000 jer čvorišta u Aristo®1000 aplikaciji mogu imati drugačije identifikacijske brojeve ovisno o konfiguraciji opreme.

0460 949 474

- 66 -

10 ALATI

10.1.4 Opis kodova za upravljanje kvarovima

Kodovi za upravljanje kvarova koje korisnici mogu sami ispraviti navedeni su u nastavku. Ako se prikaže još jedan kod, ponovno pokrenite stroj, a ako se pogreška nastavi pojavljivati obratite se serviseru.

 6  Visoka temperatura

Pregrijao se izvor napajanja. Zavarivanje je otkazano. Zavarivanje će opet biti omogućeno kad atemperatura pada ispod najveće dopuštene vrijednosti za temperaturu.

1. Provjerite jesu li otvori za usis i ispuh zraka za hlađenje zapriječeni ili začepljeni prljavštinom.

2. Provjerite koji se radni ciklus koristi kako biste izbjegli preopterećenje opreme.

 7  Niska struja zavarivanja

Luk zavarivanja isključen je jer je tijekom zavarivanja jakost struja pala ispod najniže dopuštene razine.

1. Pogreška se ispravlja prilikom sljedećeg pokretanja zavarivanja. Ako se pogreška nastavi pojavljivati, pozovite servisnog tehničara.

 8  Nizak napon baterije

Napon baterije prenizak je. Ako ne zamijenite bateriju, svi će spremljeni podaci biti izgubljeni. Ta pogreška ne utječe na funkcije.

1. Obratite se servisnom tehničaru radi zamjene baterije.

 11  Pogreška brzine motora (dopremanje žice, motor za kretanje)

Motor ne može održati brzinu. Zavarivanje se prekida.

1. Provjerite je li žica zapela u motoru za dopremanje ili motor radi prebrzo. Ako se pogreška nastavi pojavljivati, pozovite servisnog tehničara.

2. Ako se pogreška nastavi pojavljivati, pozovite servisnog tehničara.

 12  Interna komunikacijska pogreška (upozorenje)

Opterećenje CAN sabirnice sustava privremeno je preveliko. Izvor napajanja možda je izgubio kontakt s kontrolnom jedinicom

1. Provjerite ispravnu priključenost sve opreme. Ako se pogreška nastavi pojavljivati, pozovite servisnog tehničara.

 14  Komunikacijska pogreška

CAN sabirnica sustava privremeno je prekinula rad zbog prevelikog opterećenja.

Trenutni postupak zavarivanja zaustavlja se.

1. Provjerite je li priključena samo jedna jedinica za dopremanje žice ili jedinica za daljinsko upravljanje.

2. Ako se pogreška ponovi, pozovite servisnog tehničara.

 17  Izgubljena veza s jedinicom

Izgubljena je veza s jedinicom.

1. Provjerite kabele i konektor između kontrolne jedinice i izvora napajanja.

 32  Nema protoka plina

Pokretanje je spriječeno.

1. Provjerite ventil za plin, crijeva i konektore.

0460 949 474

- 67 -

10 ALATI

 43  Visoka struja zavarivanja

Izvor napajanja prekinuo je postupak zavarivanja jer je jakost struje premašila nakvišu dopuštenu vrijednost za taj izvor napajanja.

1. Pogreška se ispravlja prilikom sljedećeg pokretanja zavarivanja. Ako se pogreška nastavi pojavljivati, pozovite servisnog tehničara.

 44  Trenutačno prezasićenje servomotora

Postupak zavarivanja prekinut je jer nije napredovao punih 10 sekunda.

1. Pogreška se ispravlja prilikom sljedećeg pokretanja zavarivanja. Ako se pogreška nastavi pojavljivati, pozovite servisnog tehničara.

 168  Motor se zaustavio

Nema impulsa iz pretvornika impulsa za motor.

ZA LAF i TAF: 168 = motor M1 (motor za dopremanje žice), 169 = motor M2 (motor za kretanje).

1. Provjerite kabele motora. Zamijenite pretvornik impulsa.

 169  Motor se zaustavio

Nema impulsa iz pretvornika impulsa za motor.

ZA LAF i TAF: 168 = motor M1 (motor za dopremanje žice), 169 = motor M2 (motor za kretanje).

1. Provjerite kabele motora. Zamijenite pretvornik impulsa.

 2310  Trenutačno prezasićenje servomotora

Izvor napajanja privremeno je odaslao struju najviše dopuštene jakosti.

1. Ako se pogreška nastavi pojavljivati, pokušajte smanjiti podatke za zavarivanje.

 3205  Visoki napon istosmjerne struje

1. Provjerite nije li napon napajanja gradskom mrežom prenizak ili previsok.

 4201  Visoka temperatura

Pregrijao se izvor napajanja. Zavarivanje je otkazano. Zavarivanje će opet biti omogućeno kad atemperatura pada ispod najveće dopuštene vrijednosti za temperaturu.

1. Provjerite jesu li otvori za usis i ispuh zraka za hlađenje zapriječeni ili začepljeni prljavštinom.

2. Provjerite koji se radni ciklus koristi kako biste izbjegli preopterećenje opreme.

 4202  Visoka temperatura

Pregrijao se izvor napajanja. Zavarivanje je otkazano. Zavarivanje će opet biti omogućeno kad atemperatura pada ispod najveće dopuštene vrijednosti za temperaturu.

1. Provjerite jesu li otvori za usis i ispuh zraka za hlađenje zapriječeni ili začepljeni prljavštinom.

2. Provjerite koji se radni ciklus koristi kako biste izbjegli preopterećenje opreme.

 4203  Visoka temperatura

Pregrijao se izvor napajanja. Zavarivanje je otkazano. Zavarivanje će opet biti omogućeno kad atemperatura pada ispod najveće dopuštene vrijednosti za temperaturu.

1. Provjerite jesu li otvori za usis i ispuh zraka za hlađenje zapriječeni ili začepljeni prljavštinom.

2. Provjerite koji se radni ciklus koristi kako biste izbjegli preopterećenje opreme.

0460 949 474

- 68 -

10 ALATI

 5010  Visok induktivitet

Induktivitet je previsok zbog duljine kabela za zavarivanje i/ili previsokih podataka zavarivanja.

1. Prilagodite podatke o zavarivanju.

 8117  Izgubljena veza s jedinicom

Izgubljena je veza s jedinicom.

1. Provjerite kabele i konektor između kontrolne jedinice i izvora napajanja.

 8411,

 Pogreška motora za brzinu žice subcode 0

Motor ne može održati brzinu. Zavarivanje se prekida.

1. Provjerite je li žica zapela u motoru za dopremanje ili motor radi prebrzo. Ako se pogreška nastavi pojavljivati, pozovite servisnog tehničara.

 8411,

 Pogreška motora za brzinu kretanja subcode 1

Nema impulsa iz pretvornika impulsa za motor.

1. Provjerite kabele motora. Zamijenite pretvornik impulsa.

10.2 Izvoz/uvoz

MAIN MENU (GLAVNI IZBORNIK) » ALATI » EXPORT / IMPORT (IZVOZ/UVOZ)

U izborniku za izvoz/uvoz moguće je pomoću memorijskog USB uređaja prenositi informacije u u upravljačku ploču i iz nje.

Sljedeće informacije moguće je prenositi:

• WELD DATA SETS (SKUPOVI

EXPORT (IZVOZ) / IMPORT (UVOZ)

PODATAKA ZAVARIVANJA)

• SYSTEM SETTING (POSTAVKA

EXPORT (IZVOZ) / IMPORT (UVOZ)

SUSTAVA)

• SETTING LIMITS (GRANICE

EXPORT (IZVOZ) / IMPORT (UVOZ)

POSTAVKE)

• MEASURE LIMITS (GRANICE

EXPORT (IZVOZ) / IMPORT (UVOZ)

MJERENJA)

• ERROR LOG (ZAPISNIK POGREŠKE) EXPORT (IZVOZ)

• QUALITY FUNCTION LOG (ZAPISNIK

EXPORT (IZVOZ)

FUNKCIJE KVALITETE)

• PRODUCTION STATISTICS

EXPORT (IZVOZ)

(STATISTIKA PROIZVODNJE)

Izvedite sljedeće za spremanje na USB memoriji: Umetnite memorijski USB uređaj u kontrolnu jedinicu. Označite redak s informacijom koju želite prenijeti. Pritisnite EXPORT (IZVOZ) ili IMPORT

(UVOZ)ovisno o tome želite li izvesti ili uvesti informaciju.

0460 949 474

- 69 -

10 ALATI

EXPORT/IMPORT (IZVOZ/UVOZ)

WELD DATA SETS (SKUPOVI PODATAKA ZAVARIVANJA) SYSTEM SETTINGS (POSTAVKE SUSTAVA) SETTING LIMITS (GRANICE POSTAVKE) MEASURE LIMITS (GRANICE MJERENJA) ERROR LOG (ZAPISNIK POGREŠKE) QUALITY FUNCTION LOG (ZAPISNIK FUNKCIJE KVALITETE) PRODUCTION STATISTICS (STATISTIKA PROIZVODNJE)

EXPORT (IZVOZ)

IMPORT (UVOZ) QUIT

(ODUSTANI)

10.3 Upravljanje datotekama

MAIN MENU (GLAVNI IZBORNIK) » ALATI » FILE MANAGER (UPRAVLJANJE DATOTEKAMA)

U Upravljanju datotekama možete upravljati informacijama za USB memoriju (C:\). Upravljanje datotekama omogućava ručno brisanje i kopiranje podataka zavarivanja.

Kada je USB memorija priključena, na zaslonu se prikazuje zadana mapa memorije ako prije niste odabrali nijednu.

Upravljačka ploča pamti gdje ste posljednji put koristili upravljanje datotekama te se prilikom povratka vraćate na isto mjesto u podatkovnoj strukturi.

FILE MANAGER (UPRAVLJANJE DATOTEKAMA)

.. NEW FOLDER (NOVA MAPA) QData.xml

 

INFO (INFORMACIJE)

UPDATE (AŽURIRAJ)

ALT. QUIT

(ODUSTANI)

• Kako biste utvrdili koliko prostora za pohranu preostaje na memorijskom uređaju, upotrijebite funkciju INFO (INFORMACIJE) .

• Informacije ažurirajte pritiskanjem na UPDATE (AŽURIRAJ).

• Za brisanje, promjenu naziva, stvaranje nove mape, kopiranje ili lijepljenje pritisnite tipku ALT. Prikazuje se popis s kojega možete birati. Ako je označeno (..) ili mapa, možete samo stvoriti novu mapu ili zalijepiti datoteku koju ste prethodno kopirali. Ako ste odabrali datoteke, opcije RENAME (PROMJENA NAZIVA), COPY (KOPIRANJE) ili PASTE (LIJEPLJENJE) bit će dodane ako ste prethodno kopirali datoteku.

Odaberite mapu ili datoteku i pritisnite tipku ALT.

0460 949 474

- 70 -

10 ALATI

FILE MANAGER (UPRAVLJANJE DATOTEKAMA)

.. WeldData (Podaci zavarivanja) NEW FOLDER (NOVA MAPA) ErrorLog.xml QData.xml ~Weldoffice.dat

 

INFO (INFORMACIJE)

UPDATE (AŽURIRAJ)

ALT. QUIT

(ODUSTANI)

Nakon pritiskanja tipke ALT prikazuje se ovaj popis.

COPY (KOPIRANJE) PASTE (LIJEPLJENJE) DELETE (IZBRIŠI) RENAME (PROMJENA NAZIVA) NEW FOLDER (NOVA MAPA)

10.3.1 Brisanje datoteke/mape

Odaberite datoteku ili mapu koju želite obrisati i pritisnite tipku ALT. Odaberite DELETE (IZBRIŠI) i pritisnite ENTER (UNOS).

DELETE (IZBRIŠI)

RENAME (PROMJENA NAZIVA) NEW FOLDER (NOVA MAPA)

Datoteka/mapa sad je uklonjena. Mapa mora biti prazna za brisanje, tj. prvo morate obrisati datoteke koje se nalaze u mapi.

10.3.2 Preimenovanje datoteke/mape

Odaberite datoteku ili mapu koju želite preimenovati i pritisnite tipku ALT. Odaberite RENAME (PROMJENA NAZIVA) i pritisnite ENTER (UNOS).

DELETE (IZBRIŠI)

RENAME (PROMJENA NAZIVA)

NEW FOLDER (NOVA MAPA)

Na zaslonu se prikazuje tipkovnica. Pomoću kotačića za pokazivač mijenjajte redak, a strelicama se pomičite lijevo i desno. Odaberite simbol/funkciju koje želite koristiti i pritisnite ENTER (UNOS).

10.3.3 Stvaranje nove mape

Odaberite mjesto stvaranja mape i pritisnite tipku ALT. Odaberite NEW FOLDER (NOVA MAPA) i pritisnite ENTER (UNOS).

0460 949 474

- 71 -

10 ALATI

DELETE (IZBRIŠI) RENAME (PROMJENA NAZIVA)

NEW FOLDER (NOVA MAPA)

Na zaslonu se tada prikazuje tipkovnica. Pomoću kotačića za pokazivač mijenjajte redak, a strelicama se pomičite lijevo i desno. Odaberite simbol/funkciju koje želite koristiti i pritisnite ENTER (UNOS).

10.3.4 Kopiranje i lijepljenje datoteka

Odaberite funkciju koje želite kopirati i pritisnite tipku ALT. Odaberite COPY (KOPIRANJE) i pritisnite ENTER (UNOS).

COPY (KOPIRANJE)

PASTE (LIJEPLJENJE) DELETE (IZBRIŠI) RENAME (PROMJENA NAZIVA) NEW FOLDER (NOVA MAPA)

Pokazivač postavite na datoteku u koju trebate zalijepiti datoteku i pritisnite tipku ALT. Odaberite PASTE (LIJEPLJENJE) i pritisnite ENTER (UNOS).

COPY (KOPIRANJE)

PASTE (LIJEPLJENJE)

DELETE (IZBRIŠI) RENAME (PROMJENA NAZIVA) NEW FOLDER (NOVA MAPA)

Kopija se pohranjuje kao Copy of plus izvorni naziv, npr. Copy of WeldData.awd.

10.4 Uređivanje ograničenja postavki

MAIN MENU (GLAVNI IZBORNIK) » ALATI » Uređivanje ograničenja postavki

U ovom izborniku možete odabrati vlastite maks. i min. vrijednosti različitih metoda zavarivanja. Ograničenja ne mogu biti iznad ili ispod vrijednosti za koje je izvor napajanja dimenzioniran. Postoji 50 točaka za pohranu. Odaberite redak za praznu točku pohrane i pritisnite ENTER (UNOS). Odaberite postupak pritiskom na tipku za unos, odaberite postupak kotačićem za pokazivač i pritisnite tipku za unos.

Za sve postupke možete odabrati maksimalnu i minimalnu vrijednost za napon luka, brzinu dopremanja žice, brzinu kretanja i struju zavarivanja.

0460 949 474

- 72 -

10 ALATI

EDIT LIMITS (UREDI OGRANIČENJA)

PROCESS (POSTUPAK)

VOLTAGE (NAPON) VOLTAGE (NAPON) WIRE SPEED (BRZINA ŽICE) WIRE SPEED (BRZINA ŽICE) TRAVEL SPEED (BRZINA KRETANJA) TRAVEL SPEED (BRZINA KRETANJA) CURRENT (STRUJA) CURRENT (STRUJA)

STORE (POHRANI)

DELETE (IZBRIŠI)

LIMITS (OGRANIČENJA)

1 SAW 2 GMAW 3 GOUGING (ŽLJEBLJENJE) 4 -

SAW

MIN 17.0

MAX 47.0

MIN 50

MAX 970

MIN 100

MAX 2400

MIN 70

MAX 1500

QUIT (ODUSTANI)

5 6 7 -

17.0 - 47.0 Volt , 50 - 970 cm/min

100 - 2400 cm/min , 70 - 1500 Amp

QUIT (ODUSTANI)

Nakon podešavanja vrijednosti pritisnite STORE (POHRANI). Na upit o pohrani vrijednosti ograničenja u odabranu točku za pohranu pritisnite NE ili DA. Vrijednosti točke za pohranu mogu se vidjeti ispod crte na dnu.

Funkcijskom tipkom AUTO (AUTOMATSKO) parametri se automatski postavljaju na zadnje korištene parametre.

Kad se prikaže odzivnik o automatskom postavljanju ograničenja, pritisnite NE ili DA a zatim STORE (POHRANI) ako želite zadržati postavku.

10.5 Uređivanje ograničenja mjerenja

MAIN MENU (GLAVNI IZBORNIK) » ALATI » MEASURE LIMITS EDITOR (UREĐIVANJE OGRANIČENJA MJERENJA)

U ovom izborniku možete odabrati vlastite vrijednosti mjerenja za različite metoda zavarivanja. Postoji 50 točaka za pohranu. Odaberite redak za praznu točku pohrane i pritisnite ENTER (UNOS). Odaberite PROCESS (POSTUPAK) tako da odaberete tipku za unos, kotačićem za pokazivač odaberite postupak zavarivanja i pritisnite tipku za unos.

Moguć je odabir sljedećih vrijednosti:

• napon luka: min, maks

• brzina dopremanja žice: min, maks

0460 949 474

- 73 -

10 ALATI

• struja zavarivanja: min, maks

• kretanje: min, maks

• energija po jedinici duljine: min, maks

Kotačićem za pokazivač postavite željenu vrijednost i pritisnite STORE (POHRANI). U dijaloškom okviru pojavljuje se pitanje o pohrani odabrane točke za pohranu. Pritisnite DA

kako biste spremili vrijednost. Vrijednosti točke za pohranu mogu se vidjeti ispod crte na dnu.

MEASURE LIMITS (GRANICE MJERENJA)

1 SAW 2 GMAW 3 4 5 6 7 -

0.0 - 46.9 Volt , 0 - 2495 cm/min 3 - 994 cm/min , 3 - 990 Amp

5 - 500 kJ/min

QUIT (ODUSTANI)

Funkcijskom tipkom AUTO (AUTOMATSKO) parametri se automatski postavljaju na zadnje korištene vrijednosti mjerenja.

Na upit o tome želite li da se ograničenja mjerenja postavljaju automatski, pritisnite NE ili DA a zatim STORE (POHRANI) ako želite zadržati postavku.

10.6 Statistika proizvodnje

MAIN MENU » TOOLS » PRODUCTION STATISTICS » (GLAVNI IZBORNIK, ALATI, STATISTIKA PROIZVODNJE)

Statistika proizvodnje prati ukupno vrijeme luka, ukupnu količinu materijala i broj zavarivanja od posljednjeg poništavanja. Također prati vrijeme luka i količinu materijala posljednjeg zavarivanja. Izračunata količina otopljenog materijala žice po jedinici duljine i posljednje poništavanje prikazuju se informativno.

0460 949 474

- 74 -

10 ALATI

PRODUCTION STATISTICS (STATISTIKA PROIZVODNJE)

ARCTIME (VRIJEME LUKA) CONSUMED WIRE (POTROŠENA

ŽICA) BASED ON (NA TEMELJU) NUMBER OF WELDS (BROJ

ZAVARIVANJA) CONSUMED ICE WIRE

LAST WELD (ZADNJE

ZAVARIVANJE)

0s 0g

1g/m

 

0 kg/h

TOTAL

(UKUPNO)

0 kg/h

(POTROŠENA ICE ŽICA) DEPOSITION RATE (STOPA

NANOŠENJA) POSLJEDNJE PONOVNO

081114 08:38:03

POSTAVLJANJE

RESET

(PONOVNO

UPDATE

(AŽURIRAJ)

QUIT

(ODUSTANI)

POSTAVLJANJE

)

Pritiskanjem RESET (PONIŠTI) poništavaju se svi brojači. Datum i vrijeme prikazuju posljednje poništavanje.

0s 0g



Ako ne poništite brojače, svi se automatski poništavaju kad jedan od njih postigne najveću vrijednost.

Najveće vrijednosti brojača

Vrijeme 999 sati, 59 minuta, 59 sekundi Težina 13.350.000 grama Količina 65535

10.7 Funkcije kvalitete

MAIN MENU » TOOLS » QUALITY FUNCTIONS » (GLAVNI IZBORNIK, ALATI, FUNKCIJE KVALITETE)

Funkcije kvalitete prate različite zanimljive podatke zavarivanja pojedinačnih zavarivanja. Funkcije su sljedeće:

• Vrijeme početka zavarivanja.

• Trajanje zavarivanja.

• Najveća, najmanja i prosječna struja tijekom zavarivanja.

• Najveći, najmanji i prosječni napon tijekom zavarivanja.

• Maksimalna, minimalna i prosječna energija po jedinici duljine tijekom zavarivanja.

Broj zavarivanja od posljednjeg poništavanja prikazuje se u retku na dnu zaslona. Moguće je pohraniti informacije za oko 100 zavarivanja. Ako ima više od 100 zavarivanja, prvo se prebriše.

Najnovije zabilježeno zavarivanje prikazuje se na zaslonu, a također je moguće i pregledavati druga zabilježena zavarivanja. Pritiskanjem RESET (PONIŠTI) brišu se svi zapisnici.

0460 949 474

- 75 -

10 ALATI

QUALITY FUNCTIONS (FUNKCIJE KVALITETE)

#WELD: 1 / 4 START (POČETAK) 20190807 15:59:14

WELD TIME (VRIJEME ZAVARIVANJA) 00:00:20 WELD DATA (PODACI O ZAVARIVANJU):

HEAT INPUT: (ULAZNA TOPLINA) 3,12 kJ/min



I (Amp) U (V) Q (kJ/min) V(t) (cm/min) V(w) (cm/min)

MAX

293.00

41.50

7.00 0,00 0,00

MIN

243.00

16.20

0.00 0,00 0,00

AVE.

289.00

39.40

2.00 0,00 0,00

NUMBER OF WELDS SINCE RESET: (BROJ ZAVARIVANJA OD PONOVNOG POSTAVLJANJA) 4

RESET

(PONOVNO

UPDATE

(AŽURIRAJ)

QUIT

(ODUSTANI)

POSTAVLJANJE

)

10.7.1 Pohrana podataka o kvaliteti

MAIN MENU » TOOLS » EXPORT / IMPORT » (GLAVNI IZBORNIK, ALATI, IZVOZ/UVOZ)

Datoteke stvorene u upravljačkoj ploči pohranjuju se u formatu xml. USB memorija mora biti u formatu FAT32.

Umetnite USB memoriju u upravljačku ploču, pogledajte odjeljak „Upravljanje datotekama”. Odaberite QUALITY FUNCTION LOG (ZAPISNIK FUNKCIJE KVALITETE) i pritisnite

EXPORT (IZVOZ).

EXPORT/IMPORT (IZVOZ/UVOZ),

WELD DATA SETS (SKUPOVI PODATAKA ZAVARIVANJA) SYSTEM SETTINGS (POSTAVKE SUSTAVA) SETTING LIMITS (GRANICE POSTAVKE) MEASURE LIMITS (GRANICE MJERENJA) ERROR LOG (ZAPISNIK POGREŠKE)

QUALITY FUNCTION LOG (ZAPISNIK FUNKCIJE KVALITETE)

PRODUCTION STATISTICS (STATISTIKA PROIZVODNJE)

EXPORT

(IZVOZ)

QUIT

(ODUSTANI)

Cjelokupni skup podataka o kvaliteti (informacije o 100 posljednjih zavarivanja) pohranjen u upravljačkoj ploči sada je spremljen na memorijski USB uređaj.

Datoteka se nalazi u mapi QData. Mapa QData stvara se automatski nakon umetanja memorijskog USB uređaja.

0460 949 474

- 76 -

10 ALATI

10.7.2 Uvoz postavki sustava

Pri zamjeni izvora napajanja Aristo® 1000 i LAF/TAF postavke sustava uvezite u SYSTEM SETTINGS (POSTAVKE SUSTAVA).

Po odabiru EXPORT/IMPORT (UVOZ/IZVOZ), postavke možete uvesti označavanjem SYSTEM SETTINGS (POSTAVKE SUSTAVA) kotačićem za pokazivač te pritiskanjem funkcije IMPORT (UVOZ).

EXPORT/IMPORT (IZVOZ/UVOZ),

EXPORT

(IZVOZ)

IMPORT (UVOZ) QUIT

(ODUSTANI)

IMPORT (UVOZ)

10.8 Kalendar

MAIN MENU (GLAVNI IZBORNIK) » ALATI » CALENDAR (KALENDAR)

Služi postavljanju datuma i vremena. Odaberite redak koji želite postaviti: YEAR (GODINA), MONTH (MJESEC), DAY (DAN),

HOUR (SAT), MINUTES (MINUTE) ili SECONDS (SEKUNDE). Pomoću jednog od kotačića postavki postavite točnu vrijednost. Pritisnite SET.

DATE & TIME (DATUM I VRIJEME)

YEAR (GODINA) MONTH (MJESEC) DAY (DAN) HOUR (SAT) MINUTES (MINUTE)

2019

NOV

21 10 45

SECONDS (SEKUNDE)

20100115 10:48:59

SET QUIT

(ODUSTANI)

10.9 Korisnički računi

MAIN MENU (GLAVNI IZBORNIK) » ALATI » USER ACCOUNTS (KORISNIČKI RAČUNI)

Ponekad je s gledišta kvalitete iznimno važno neovlaštenim stranama onemogućiti proizvoda.

U ovom izborniku prijavljuje se korisničko ime, razina računa i lozinka.

0460 949 474

- 77 -

10 ALATI

Odaberite USER NAME (KORISNIČKO IME) i pritisnite ENTER (UNOS). Spustite se na prazan redak i pritisnite ENTER (UNOS). Pomoću kotačića za pokazivač i lijevih i desnih strelica na tipkovnicu utipkajte novo korisničko ime te pritisnite tipku za unos.

USER ACCOUNTS (KORISNIČKI RAČUNI)

USER NAME (KORISNIČKO IME) └ACCOUNT LEVEL (RAZINA RAČUNA)

ADMINISTRATOR

ADMIN

└PASSWORD (LOZINKA) USER ACCOUNTS (KORISNIČKI RAČUNI)

OFF (ISKLJUČENO)

 

STORE (POHRANI)

DELETE (IZBRIŠI)

QUIT (ODUSTANI)

Osiguran je prostor za 16 korisničkih računa. U datotekama podataka o kvaliteti bit će vidljivo koji korisnici su izveli pojedina zavarivanja.

Pod ACCOUNT LEVEL (RAZINA RAČUNA) odaberite između:

ADMINISTRATOR FULL ACCESS (PUNI PRISTUP) (može dodati nove korisnike) SENIOR USER (VIŠI

KORISNIK)

može pristupiti svemu osim: MACHINE CONFIGURATION (KONFIGURACIJA STROJA), USER ACCOUNTS (KORISNIČKI RAČUNI) i NETWORK SETTINGS (POSTAVKE MREŽE)

NORMAL USER (OBIČNI KORISNIK)

može pristupiti: ODRŽAVANJE pod CONFIGURATION (KONFIGURACIJA) . UNIT INFORMATION (PODACI O JEDINICI) pod ALATI . VOLTAGE (NAPON), CURRENT / WIRE FEED (STRUJA / DOPREMANJE ŽICE), TRAVEL SPEED (BRZINA KRETANJA) i WELDING DIRECTION (SMJER ZAVARIVANJA) pod POSTAVKE .



U redak PASSWORD (LOZINKA) unesite lozinku s pomoću tipkovnice. Nakon uključenja izvora napajanja i upravljačke ploče, na zaslonu se pojavljuje upit za unos lozinke.

Ako ne želite ovu funkciju, nego želite da izvor napajanja i upravljačka ploča budu otključani za sve korisnike, odaberite USER ACCOUNTS OFF (KORISNIČKI RAČUNI ISKLJUČENI).

10.10 Podacima o jedinici

MAIN MENU (GLAVNI IZBORNIK) » ALATI » UNIT INFORMATION (PODACI O JEDINICI)

U ovom izborniku vidljive su sljedeće informacije:

• Identifikacija stroja

• Identifikacija čvorišta (za niže navedene identifikacijske brojeve čvorišta pogledajte odjeljak „Identifikacijski brojevi jedinica”) 2 = izvor napajanja 6= dopremanje žice i kretanje (pločica motora) 8 = upravljačka ploča

• Verzija softvera

0460 949 474

- 78 -

10 ALATI

UNIT INFORMATION (PODACI O JEDINICI)

Identifikacija stroja Identifikacija čvorišta Software Version

(Verzija softvera)

44 23

8 2 6

1.00A

2.00A

1.18A

 

SETTING WELD DATA UNIT (POSTAVLJANJE JEDINICE ZA PODATKE O ZAVARIVANJU)

QUIT

(ODUSTANI)

0460 949 474

- 79 -

NARUDŽBENI BROJEVI

Ordering no. Denomination

0460 504 880 0460 949 470 0460 949 471 0460 949 472 0460 949 473 0460 949 474 0460 949 475 0460 949 476 0460 949 477 0460 949 478 0460 949 479 0460 949 480 0460 949 481 0460 949 482 0460 949 483

Control unit PEK Instruction manual SE Instruction manual DK Instruction manual NO Instruction manual FI Instruction manual GB Instruction manual DE Instruction manual FR Instruction manual NL Instruction manual ES Instruction manual IT Instruction manual PT Instruction manual GR Instruction manual PL

Instruction manual HU 0460 949 484 0460 949 485 0460 949 486 0460 949 489 0460 949 490 0460 949 491 0460 949 492 0460 949 493

Instruction manual CZ

Instruction manual SK

Instruction manual RU

Instruction manual EE

Instruction manual LV

Instruction manual SI

Instruction manual LT

Instruction manual CN

Instruction manuals are available on the Internet at www.esab.com

0460 949 474

- 80 -

NARUDŽBENI BROJEVI

0460 949 474

- 81 -

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00

http://manuals.esab.com

For contact information visit esab.com

ESAB A2, A6 PEK Control Panel Instruction manual [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual

SADRŽAJ

1 UVOD

1.1 Upravljačka ploča

1.1.1 Tipke i kotačići

1.2 Prvi korak

1.2.1 Odabir jezika

1.2.2 Mjerne jedinice

1.3 Zaslon

1.3.1 Simboli na zaslonu

1.4 Opće informacije o postavkama

1.4.1 Postavljanje brojčanih vrijednosti

1.4.2 Postavljanje s ponuđenim izborima

1.5 QUIT (PREKINI) i ENTER (UNOS)

2 IZBORNICI

2.1 Glavni izbornik

2.1.1 Izbornik za konfiguraciju

2.1.2 Izbornik alata

2.1.3 Izbornik postavki podataka zavarivanja

2.1.4 Izbornik mjernih jedinica

2.1.5 Izbornik memorije podataka zavarivanja

2.1.6 Izbornik za brzi način rada

3 ZAVARIVANJE POD TROSKOM

3.1 Postavke za zavarivanje ispod troske.

4 ZAVARIVANJE MIG/MAG POSTUPKOM

4.1 Postavke za GMAW zavarivanje

5 ELEKTROLUČNO ZAVARIVANJE

5.1 Postavke za elektrolučno zavarivanje

6 GOUGING (ŽLJEBLJENJE)

6.1 Postavke za žljebljenje

7 OBJAŠNJENJA FUNKCIJA

7.1 CA, konstantna jakost struje

7.2 CW, konstantna brzina dopremanja žice

7.3 CC, konstantna struja

7.4 Dimenzija žice / elektrode

7.5 Napon luka

7.6 Brzina dopremanja žice

7.7 Brzina ICE dopremanja žice

7.8 Odgoda ICE dopremanja žice

7.9 Brzina kretanja

7.10 Smjer zavarivanja

7.11 Frekvencija izmjenične struje

7.12 Ravnoteža za zavarivanje izmjeničnom strujom

7.13 Pomak za izmjeničnu struju

7.14 Prethodni protok praška za zavarivanje (SAW)

7.15 Prethodni protok plina (GMAW)

7.16 Podešavanje pokretanja

7.17 Prethodni protok zraka (žljebljenje)

7.18 Vrsta pokretanja

7.19 Sporo pokretanje žice

7.20 Faze pokretanja

7.21 Najviši napon otvorenog kruga (OCV)

7.22 Naknadni protok praška za zavarivanje (SAW)

7.23 Naknadni protok plina (GMAW)

7.24 Naknadni protok zraka (žljebljenje)

7.25 Funkcija za popunjavanje kratera (crater filling)

7.26 Vrijeme završnog sagorijevanja žice (burnback time)

7.27 Faze zaustavljanja

7.28 Dinamička regulacija

7.29 Kontrolni parametri

7.30 Granice postavke

7.31 Granice mjerenja

7.32 Kontrolna jedinica PEK kao zasebna kontrola motora

8 UPRAVLJANJE MEMORIJOM

8.1 Princip rada upravljačke ploče

8.2 Pohrana

8.3 Povlačenje

8.4 Brisanje

8.5 Kopiranje

8.6 Naziv

8.7 Uređivanje

9 CONFIGURATION MENU (IZBORNIK ZA KONFIGURACIJU)

9.1 Zaključavanje kodom

9.1.1 Status zaključavanja kodom

9.1.2 Određivanje/uređivanje koda zaključavanja

9.2 Opća konfiguracija

9.2.1 Funkcijske tipke za brzi način rada
