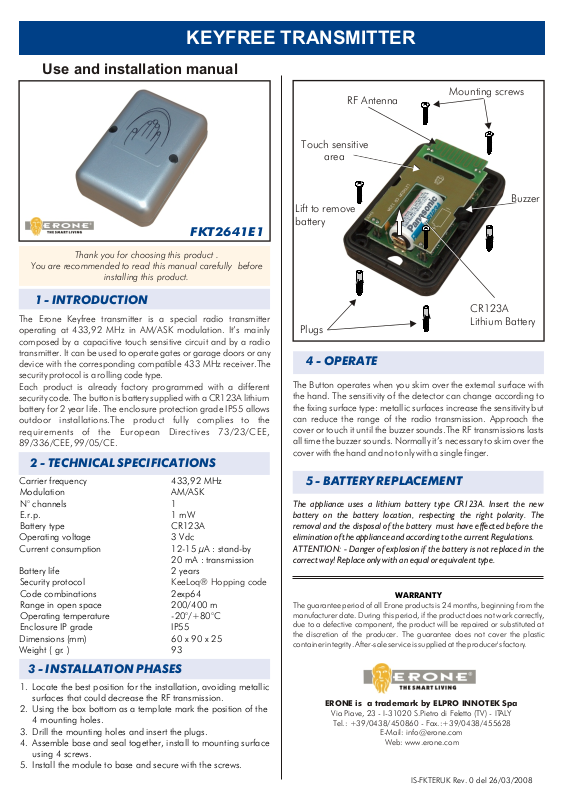

Erone Keyfree User Manual

KEYFREE TRANSMITTER

Use and installation manual

RF Antenna

Touch sensitive

area

Mounting screws

FKT2641E1

You are recommended to read this manual carefully before

Thank you for choosing this product .

installing this product.

1 - INTRODUCTION

The Erone Keyfree transmitter is a special radio transmitter
operating at 433,92 MHz in AM/ASK modulation. It’s mainly
composed by a capacitive touch sensitive circuit and by a radio
transmitter. It can be used to operate gates or garage doors or any
device with the corresponding compatible 433 MHz receiver.The
security protocol is a rolling code type.
Each product is already factory programmed with a different
security code. The button is battery supplied with a CR123A lithium
battery for 2 year life. The enclosure protection grade IP55 allows
outdoor installations.The product fully complies to the
requirements of the European Directives 73/23/CEE,
89/336/CEE, 99/05/CE.

2 - TECHNICAL SPECIFICATIONS

Carrier frequency 433,92 MHz
Modulation AM/ASK
N° channels 1
E.r.p. 1 mW
Battery type CR123A
Operating voltage 3 Vdc
Current consumption 12-15 µA : stand-by

Battery life 2 years
Security protocol
Code combinations 2exp64
Range in open space 200/400 m
Operating temperature -20°/+80°C
Enclosure IP grade IP55
Dimensions (mm) 60 x 90 x 25
Weight ( gr. ) 93

20 mA : transmission

KeeLoq® Hopping code

3 - INSTALLATION PHASES

1. Locate the best position for the installation, avoiding metallic
surfaces that could decrease the RF transmission.

2. Using the box bottom as a template mark the position of the
4 mounting holes.

3. Drill the mounting holes and insert the plugs.

4. Assemble base and seal together, install to mounting surface
using 4 screws.

5. Install the module to base and secure with the screws.

Lift to remove

Buzzer

battery

CR123A

Plugs

Lithium Battery

4 - OPERATE

The Button operates when you skim over the external surface with
the hand. The sensitivity of the detector can change according to
the fixing surface type: metallic surfaces increase the sensitivity but
can reduce the range of the radio transmission. Approach the
cover or touch it until the buzzer sounds.The RF transmissions lasts
all time the buzzer sounds. Normally it’s necessary to skim over the
cover with the hand and not only with a single finger.

5 - BATTERY REPLACEMENT

The appliance uses a lithium battery type CR123A. Insert the new
battery on the battery location, respecting the right polarity. The
removal and the disposal of the battery must have effected before the
elimination of the appliance and according to the current Regulations.
ATTENTION: - Danger of explosion if the battery is not replaced in the
correct way! Replace only with an equal or equivalent type.

The guarantee period of all Erone products is 24 months, beginning from the
manufacturer date. During this period, if the product does not work correctly,
due to a defective component, the product will be repaired or substituted at
the discretion of the producer. The guarantee does not cover the plastic
container integrity. After-sale service is supplied at the producer's factory.

ERONE is a trademark by ELPRO INNOTEK Spa

Via Piave, 23 - I-31020 S.Pietro di Feletto (TV) - ITALY

Tel.: [phone] - Fax.:[phone]

WARRANTY

E-Mail: [e-mail]

Web: www.erone.com

IS-FKTERUK Rev. 0 del 26/03/2008

BOUTON SENSITIF SANS FIL

Manuel d'utilisation et d'installation

Antenne Radio

Zone

sensible

Vis de montage

FKT2641E1

Nous vous remercions d'avoir choisi ce produit. Nous vous

recommandons de lire cette notice attentivement avant de

procéder à l'installation.

1 - INTRODUCTION

Le bouton sensitif sans fil Erone est un émetteur radio spécial,
fonctionnant en 433.92Mhz FM. Il est principalement composé
d'un circuit à sensibilité tactile et d'une émetteur radio. Il peut être
utilisé dans le cadre de l'ouverture de portails ou de portes de
garage, ou autres dispositifs équipés d'un récepteur compatible
433Mhz FM. Cet émetteur est encodé selon le protocole « Rolling
Code ». Chaque produit est encodé à la sortie d'usine avec un
code de sécurité différent. Une pile lithium CR123A est fournie
(durée de vie : 2 ans). L'indice de protection IP55 permet d'utiliser
le bouton sensitif pour un usage extérieur. Ce produit répond aux
exigences des Directives Européennes 73/23/CEE, 89/336/CEE,
99/05/CE.

2- SPECIFICITES TECHNIQUES

Fréquence 433.92 Mhz
Modulation AM
Nombre de canaux 1
E.r.p 1 mW
Type de pile CR123A
Alimentation 3Vdc
Consommation 12-15µA en vielle
20mA en fonction
Durée de vie de la pile 2 ans
Protocole de sécurité Keeloq Hopping Code
Combinaisons de codes 2exp64
Portée en espace ouvert 200/400m
Température de fonctionnement -20°C / +80°C
Indice de protection IP IP55
Dimensions (mm) 60 x 90 x 25
Poids (gr) 93

3 - PROCEDURE D’INSTALLATION

1. Localisez le meilleur emplacement pour votre installation, en

évitant les surfaces métalliques pour éviter de détériorer la
transmission RF.

2. A l'aide du boitier inférieur en guise de gabarit, marquez les

emplacements des 4 trous de fixation.

3. Percez les trous de fixation et insérez les chevilles.

4. Fixez le boitier inférieur au mur à l'aide des 4 vis.

5. Installez le module à la dans le boitier inférieur et fixer à l'aide

des vis.

Lever pour

Buzzer

remplacer

la pile

CR123A
Pile Lithium

chevilles

4 - FONCTIONNEMENT

Le bouton est actif lorsque la façade est effleurée de la main. La
sensibilité du détecteur peut varier selon le type de surface sur
laquelle le bouton sensitif est fixé : les surfaces métalliques
augmentent la sensibilité mais peuvent réduire la portée de la
transmission radio. Aussi selon la surface approchez la main du
boitier uniquement ou effleurez le boitier jusqu'à ce que le signal
de transmission retentisse. La transmission dure tant que le signal
retentit. Il est habituellement nécessaire d'effleurer le boitier de la
main entière et non uniquement d'un seul doigt.

5 - REMPLACEMENT DE LA PILE

Le matériel nécessite l'utilisation d'une pile lithium CR123A. Insérez la
pile neuve dans l'emplacement prévu à cet effet en respectant bien la
polarité. La pile usagée doit être jetée dans des containers prévus à cet
effet en vue de son traitement, selon les directives en vigueur.
ATTENTION : la pile peut exploser si elle n'est pas positionnée
correctement. Veillez à remplacer la pile usagée par une pile de modèle
équivalent.

La période de garantie de tous les produits Erone est de 24 mois à compter de
la date de fabrication. Durant cette période, si le produit présente un
disfonctionnement en raison d'un composant défectueux, le produit sera
réparé ou remplacé à la discrétion du fabricant. La garantie ne couvre pas les
parties en plastique. Le service après-vente est garanti par l'usine du
fabricant.

ERONE is a trademark by ELPRO INNOTEK Spa

Via Piave, 23 - I-31020 S.Pietro di Feletto (TV) - ITALY

Tel.: [phone] - Fax.:[phone]

GARANTIE

E-Mail: [e-mail]

Web: www.erone.com

IS-FKTERML Rev. 0 del 18/04/2008
