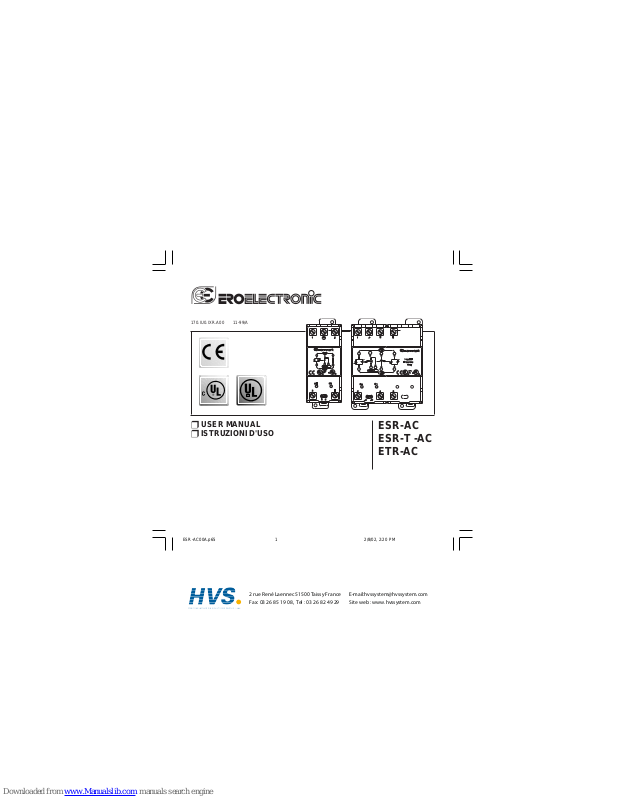

ESR-AC ESR-T -AC ETR-AC
170.IU0.IXR.A00 11-99/A
r USER MANUAL r ISTRUZIONI D'USO
ESR-AC00A.p65 2/8/02, 2:20 PM1
Page 2
INDEX
ASSEMBLING..................................................... 1
WARNINGS ................................................. 1
General assembling information ................. 1
Wall mounting .............................................. 3
Omega din rail mounting ............................. 4
CONNECTION DIAGRAMS................................ 5
GENERAL NOTES FOR WIRING ...............5
WARNING ................................................... 5
Power Þ nominal current conversion.......... 8
CONNECTIONS ................................................. 9
Single phase connection ............................. 9
Three phase without neutral connections .. 10
Three phase with neutral connections ....... 11
GENERAL SPECIFICATIONS .......................... 13
CHARACTERISTICS OF THE
ISR-AC MODELS ...................................... 14
CHARACTERISTICS OF THE
ITR-AC MODELS ....................................... 15
MAINTENANCE ................................................ 16

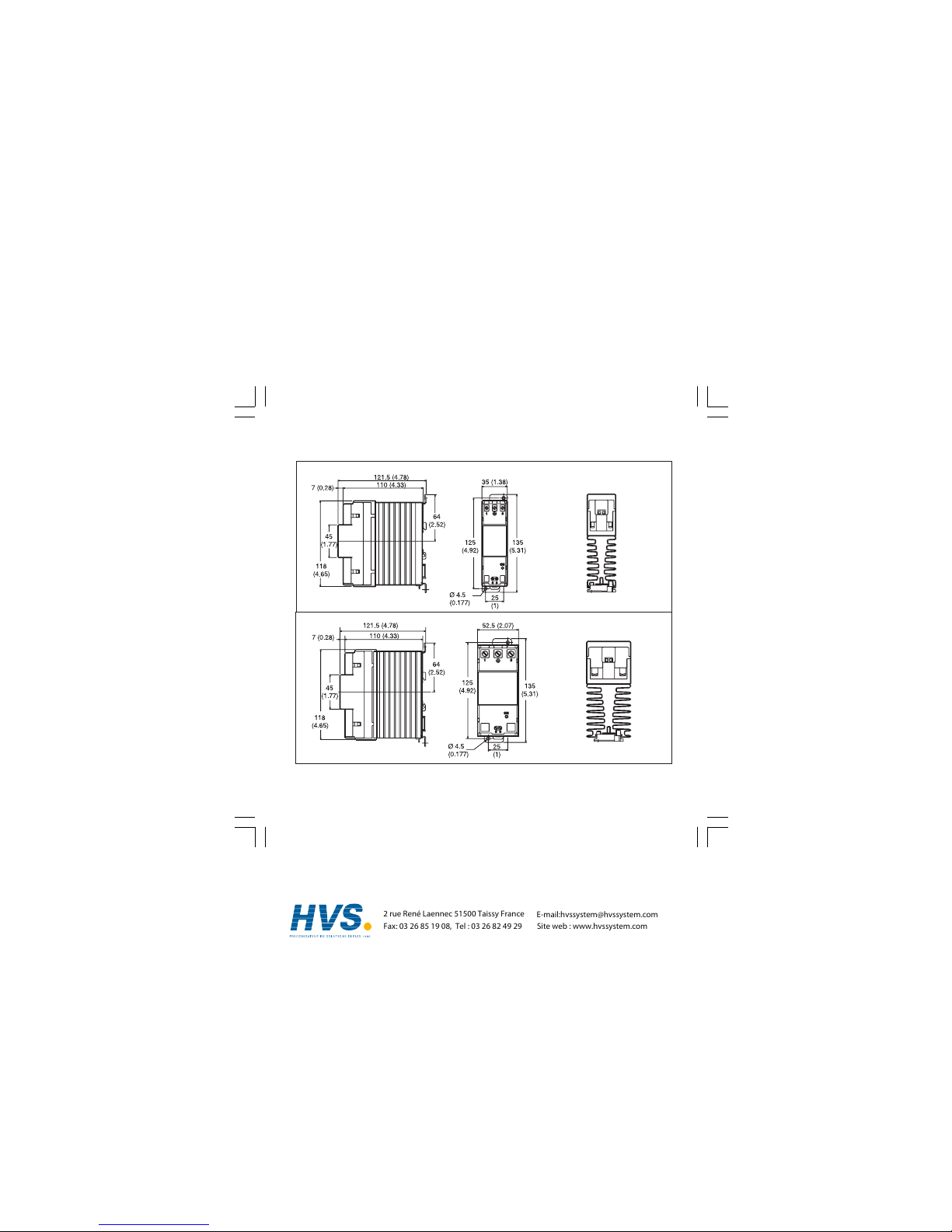

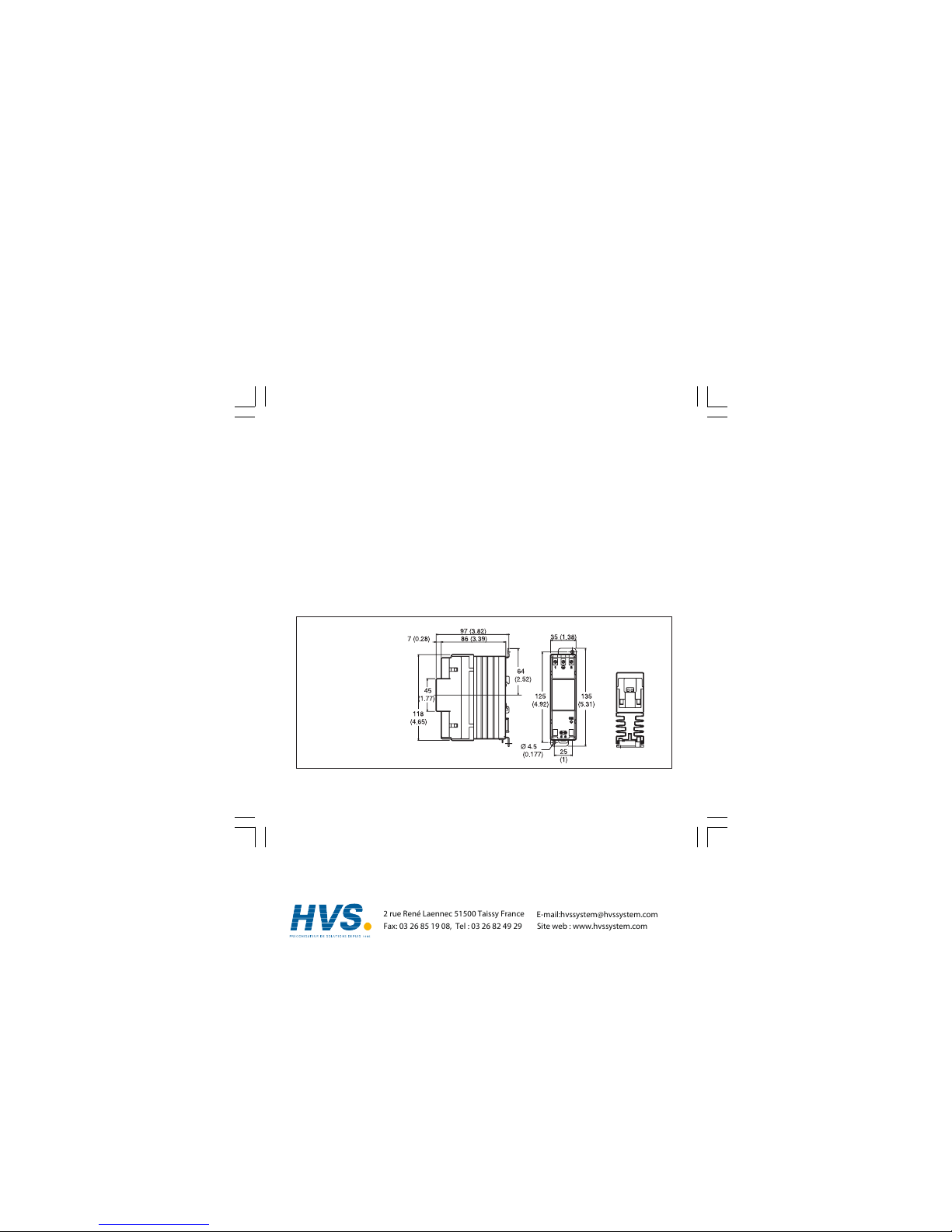

APPENDIX A

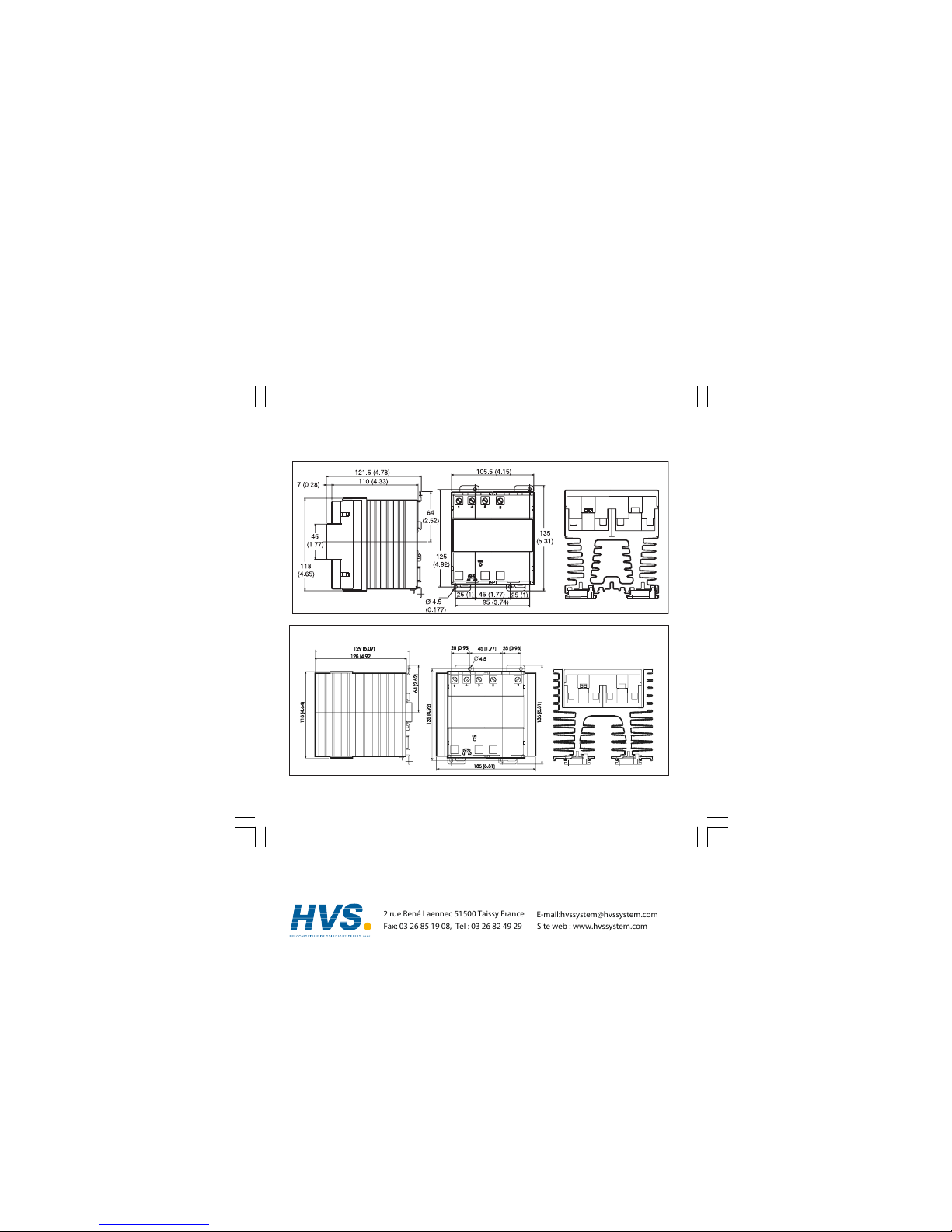

Dimensions and panel cut out ..................A.1
GB
INDICE
MONTAGGIO...................................................... 1
AVVERTENZE............................................. 1
Norme generali per il fissaggio ....................1
Fissaggio a parete .......................................3
Fissaggio tramite barra OMEGA ................. 4
COLLEGAMENTI ELETTRICI ............................ 5
NOTE GENERALI PER IL
COLLEGAMENTO ....................................... 5
AVVERTENZE............................................. 5
La conversione
potenzaÞ corrente nominale....................... 8
COLLEGAMENTI ................................................ 9
Collegamento monofase.............................. 9
Collegamenti trifase senza neutro ............. 10
Collegamenti trifase con neutro ................. 11
DATI TECNICI COMUNI ................................... 13
CARATTERISTICHE DEI MODELLI ISR AC ... 14
CARATTERISTICHE DEI MODELLI ITR AC.... 15
MANUTENZIONE ............................................. 16
APPENDIX A
Dimensioni e forature ...............................A.1
I
ESR-AC00A.p65 2/8/02, 2:20 PM2
Page 3
ESR-AC00A.p65 2/8/02, 2:20 PM3
Page 4
1
GB
ASSEMBLING
WARNINGS:
1) The correct functionality of these devices is guaranteed only if transport, storage, installation, wiring, working condition and maintenance are executed in compliance with this manual.
2) The protection degree of these devices is equal to IP 20 (according to IEC529) and they are connected to dangerous power lines, for these reasons:
- installation, wiring and maintenance must be
executed by qualified personnel;
- all warnings contained in this manual must
be complied.
3) Do not execute any dielectric strength or insulation resistance test on the power terminals. These type of tests could damage the power semiconductors.
4) The safety requirements for Permanently Connected Equipment say:
- a switch or circuit-breaker shall be included in
the building installation;
- It shall be in close proximity to the equipment
and within easy reach of the operator;
- it shall be marked as the disconnecting device
for the equipment. NOTE: a single switch or circuit-breaker can drive more than one device.
5) Before to execute any operation on the load or its connections, disconnect the device from the power line by the circuit breaker.
6) During continuous operation, the heat sink could reach a temperature higher than 80 °C (176 °F) Before execute any operation to the device, you
have to be sure that its temperature is decreased to an acceptable value.
7) For placing the device, choose a cleaned position, easy to reach, and possibly without vibration.
8) The ambient temperature must be comprised between 0 °C and 50 °C (32 to 122 °F).
GENERAL ASSEMBLING INFORMATIONS

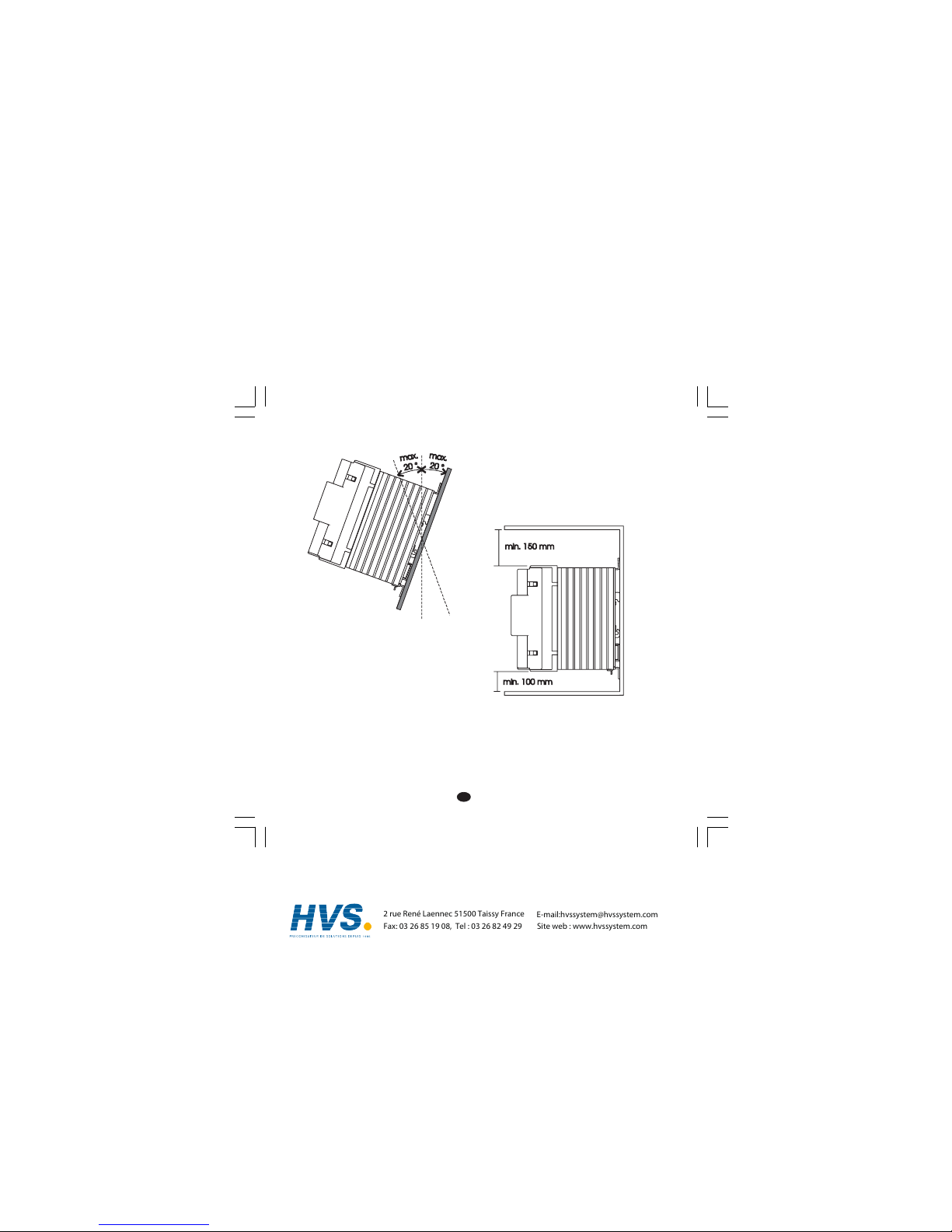

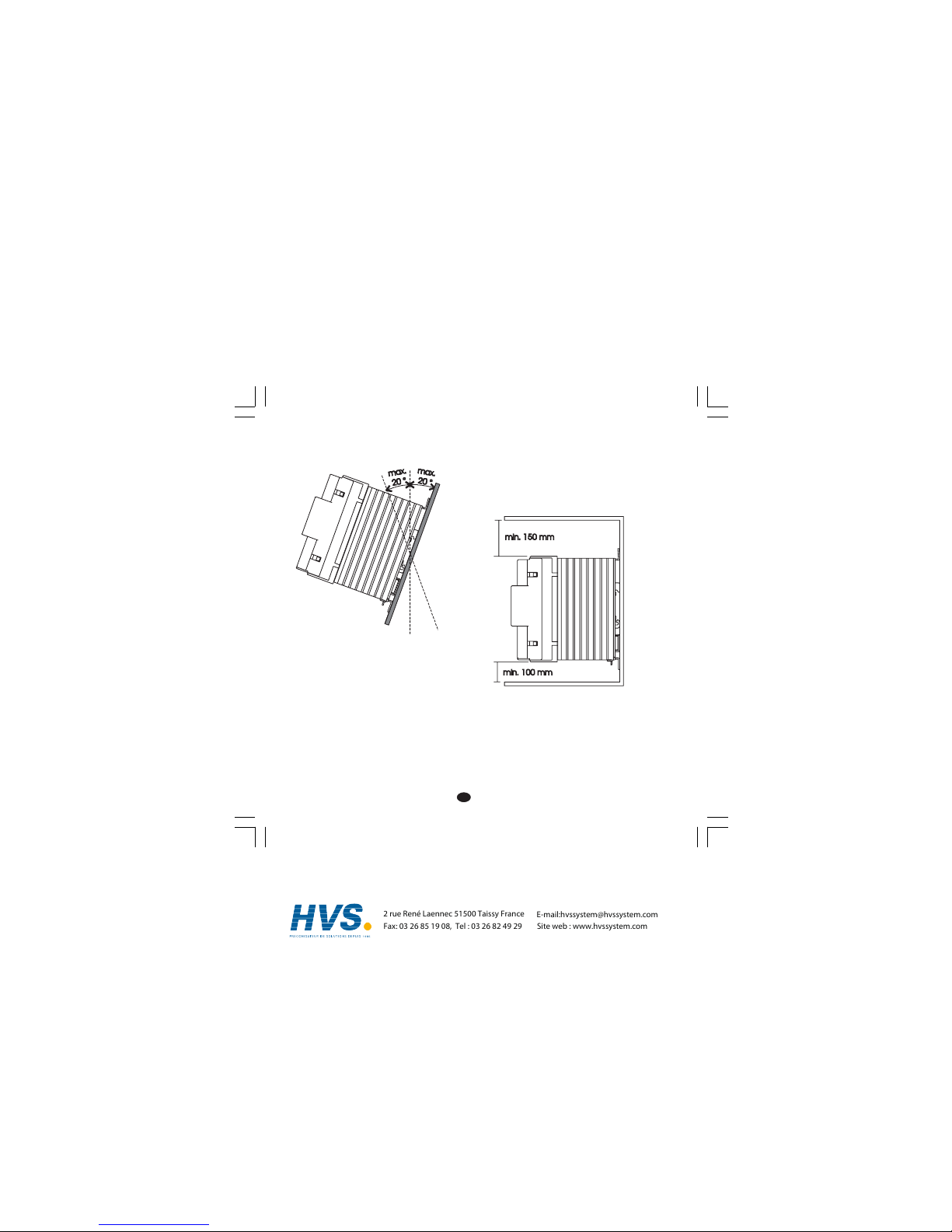

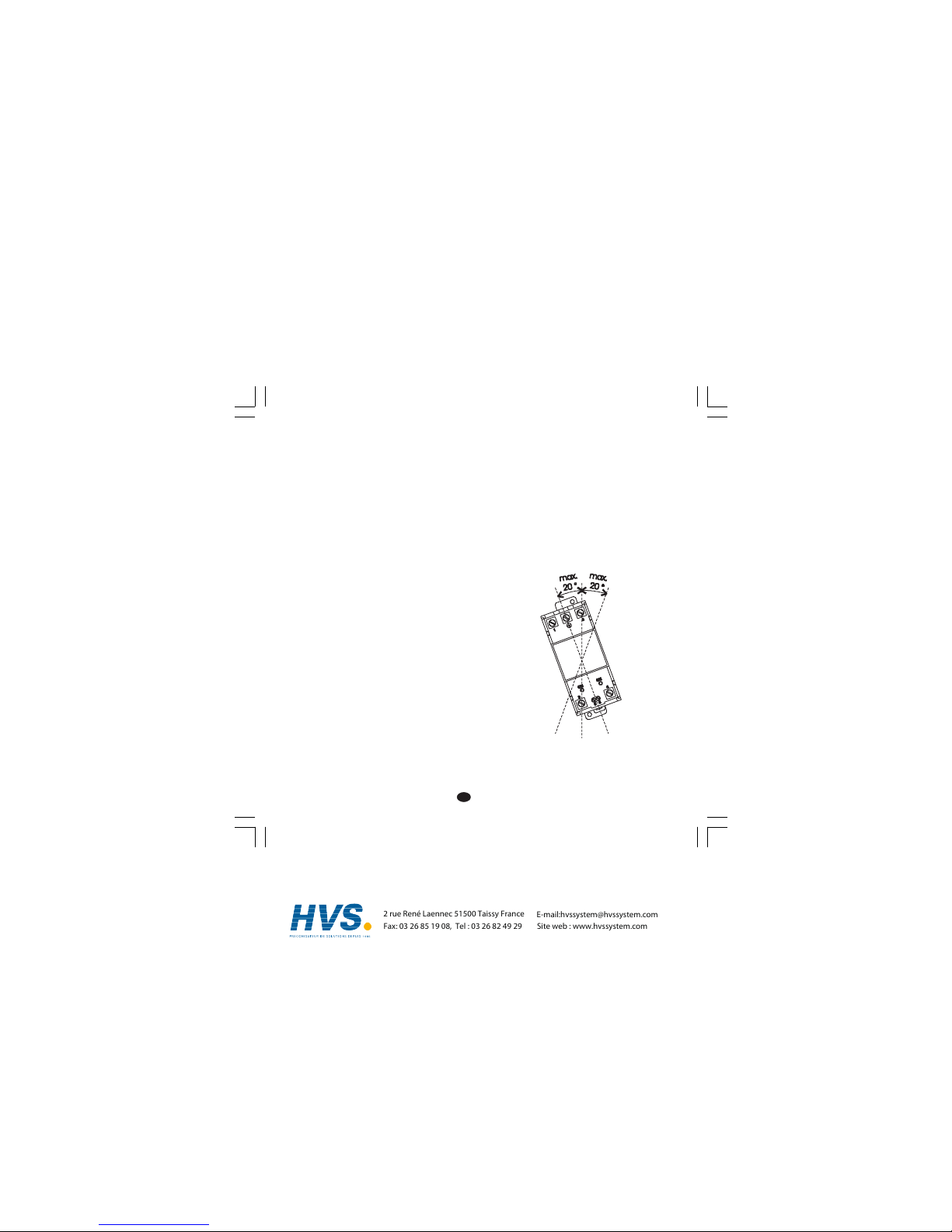

1) These devices must be assembled vertically or with a maximum inclination of 20°.
Fig. 1
ESR-AC10A.p65 2/8/02, 2:21 PM1
Page 5
2
GB
Fig. 2
2) In order to allow a sufficient heat dissipation, these devices must be spaced 100 mm out to the bottom and 150 mm out to the top of the cabinet or any other element (I.E. raceway) which can compromise the air flow.
Fig. 3
ESR-AC10A.p65 2/8/02, 2:21 PM2
Page 6
3
GB

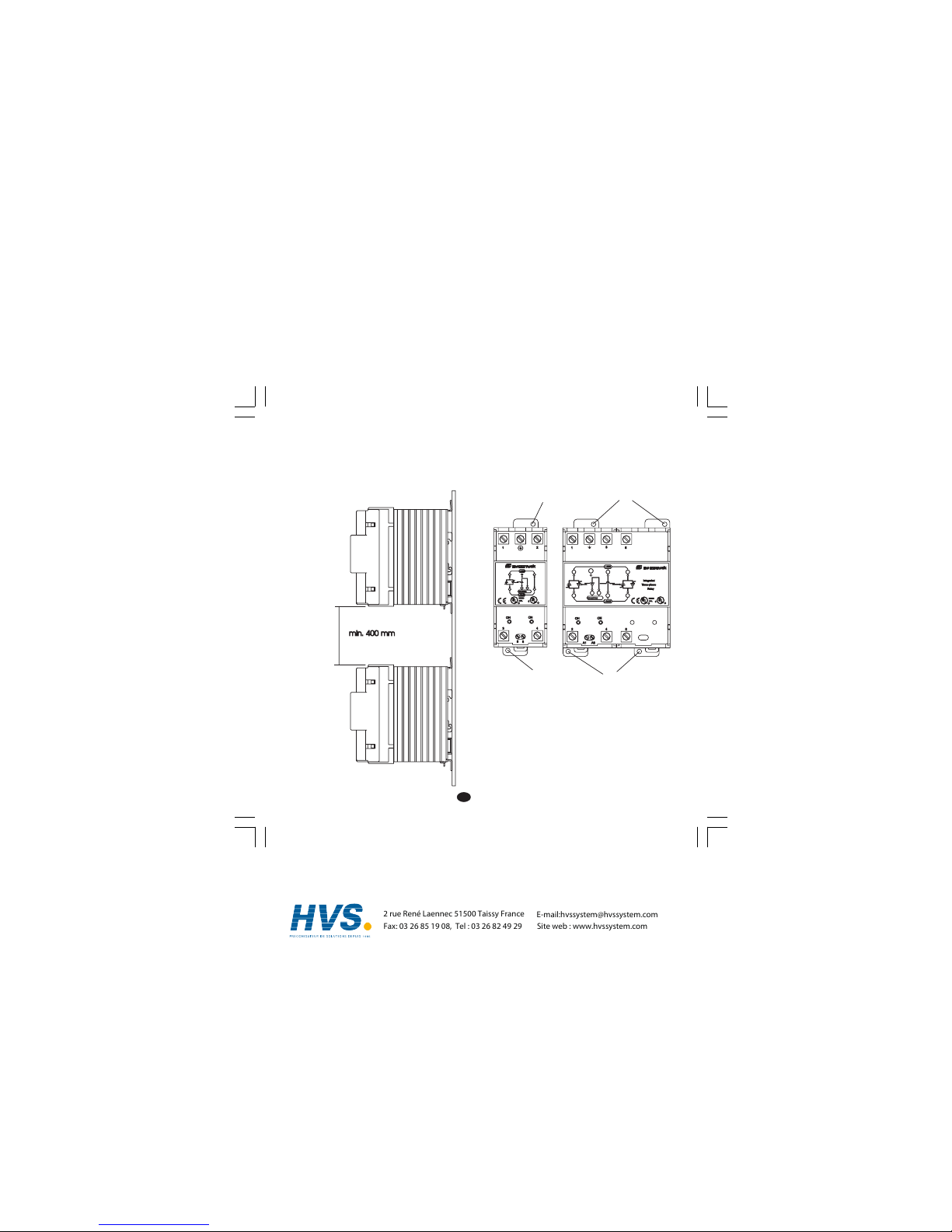

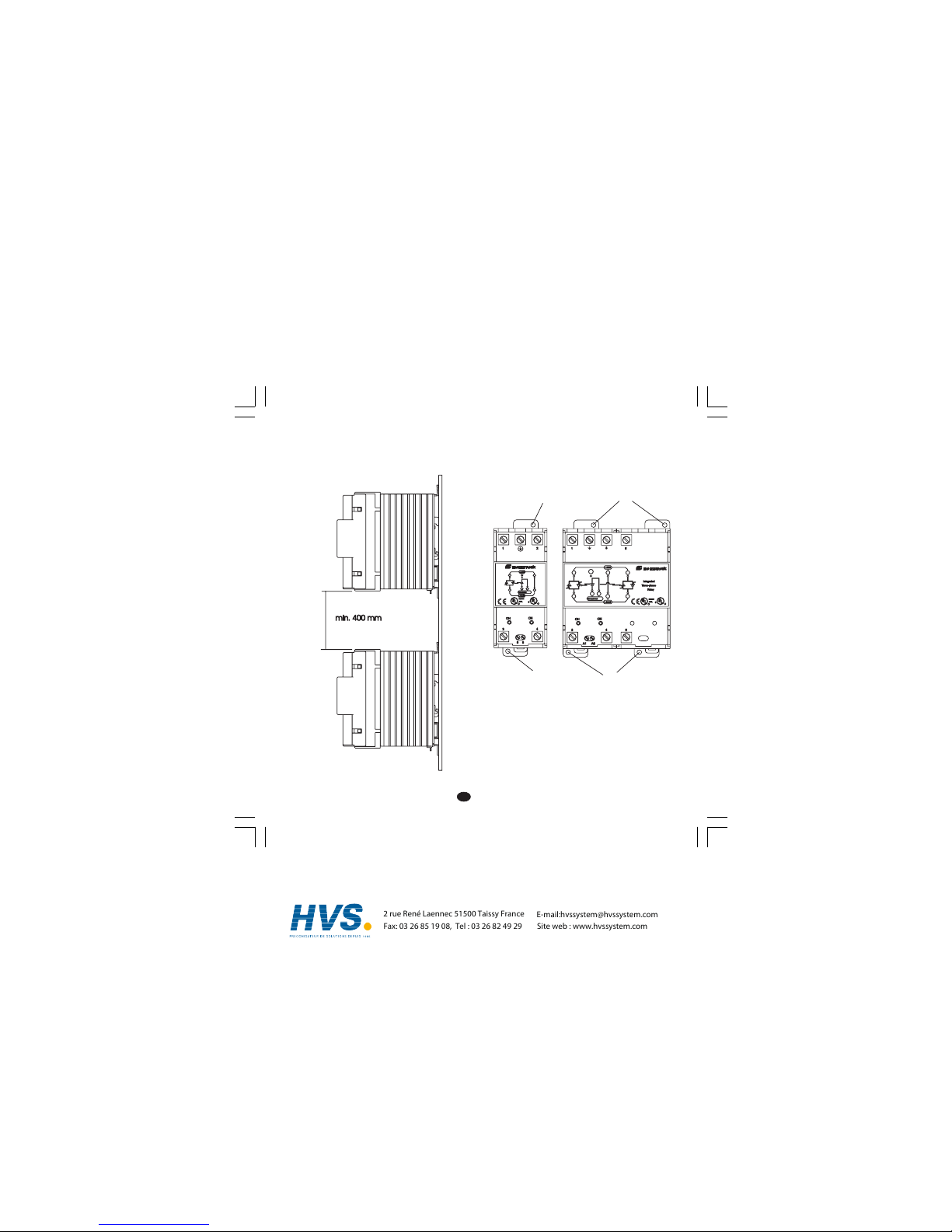

3) The manufacturer strongly recommends against to assemble two or more devices one upon another but, if necessary, the distance between the two devices must be longer than 400 mm.
Fig. 4
The device can be mounted either on wall or on a Omega DIN rail.
WALL MOUNTING
For wall mounting you can use the (A) holes.
In this case it is advisable to use M4 screws with a torque of 1Nm.

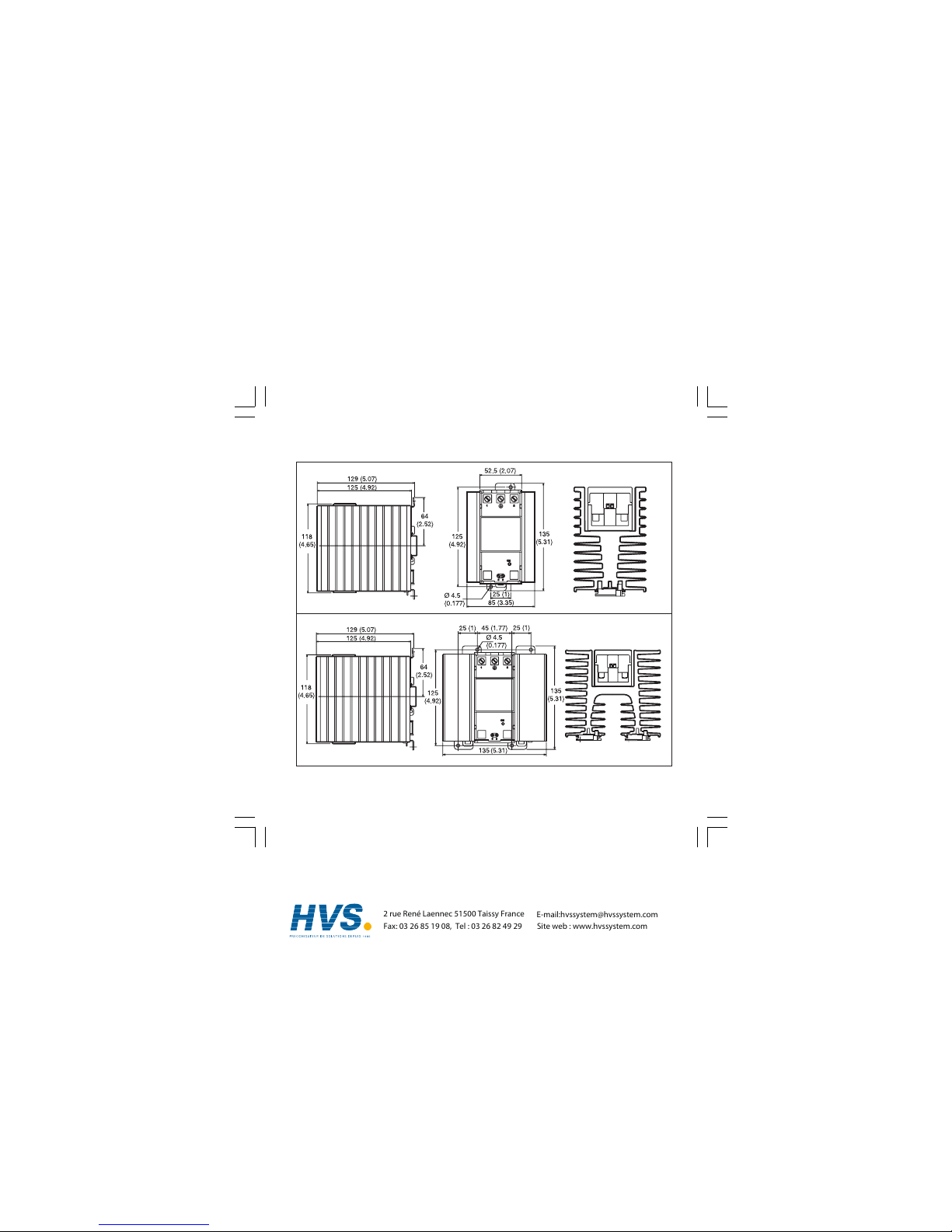

For the mounting template and the mechanical dimensions of all models, please refer to the appropriate drawing, located in the "Mechanical dimensions" paragraph.
(A)
(A)
(A)
(A)
ESR-AC10A.p65 2/8/02, 2:21 PM3
Page 7
4
GB

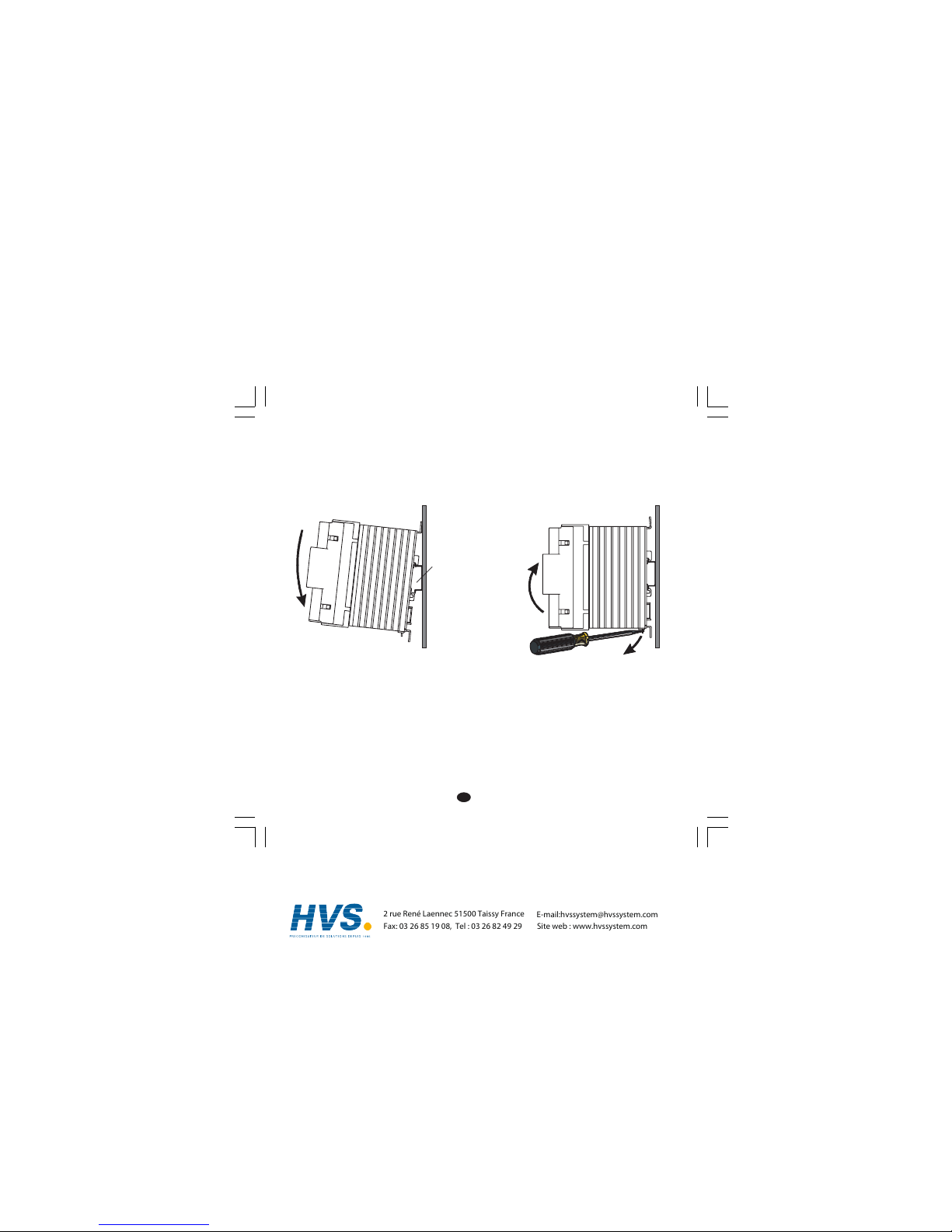

OMEGA DIN RAIL MOUNTING
For rail mounting use an Omega DIN rail in accordance with EN 50 022 (35 x 7.5 mm or 35 x 15 mm) regulations.
MOUNTING
Fig. 5
REMOVING
Fig. 6
For the mechanical dimensions of all models, please refer to the appropriate drawing, located in the Appendix A.
screwdriver
Omega DIN rail
ESR-AC10A.p65 2/8/02, 2:21 PM4
Page 8
5
GB
CONNECTION DIAGRAMS
GENERAL NOTES FOR WIRING
WARNINGS:
1) The wiring must be executed only after you have
mounted the device correctly.
2) Before connecting the device, you have to be
sure that the power line voltage value is less than the nominal value reported on the device's identification label.
3) Before connecting the device, you have to be
sure that the current absorbed by the load (see Power Þ nominal current conversion para­graph) is less than the device nominal current as a function of the ambient temperature and the Duty cycle (see Trend of the nominal current in
relation with the ambient temperature and duty cycle paragraph).
4) Before execute any operations, be absolutely
sure that the device is disconnected from the power line through the circuit breaker.
5) Use copper wires only.
6) The neutral (if used) must be connected to the 2
and 4 terminals.
7) The power input IS NOT fuse protected; so it is
necessary placing an external one selected among the types shown in Table 1. NOTE: The Manufacturer decline any responsibility for injury and/or property damage if NO fuse or fuse not included in Table 1 is used. The warranty validity also depends on it.
Table 1 ESR/ETR Fuse
Model Manuf. model
Ferraz 6600CPURGA22X58/32
25 - 400 Bussmann FWP.32A.22F
Gould 52443 Ferraz 6600CPURGA22X58/50
40 - 400 Bussmann FWP.50A.22F
Gould 53251 Ferraz 6600CPURGA22X58/80
60 - 400 Bussmann FWP.80A.22F
Gould 53259 Ferraz 6600CPURGA22X58/100
80 - 400 Bussmann FWP.100A.22F
Gould 53263 25 - 600 Ferraz 6600CPURD22X58/32 40 - 600 Ferraz 6600CPURD22X58/50 60 - 600 Ferraz 6600CPURD22X58/80 80 - 600 Ferraz 6600CPURD22X58/100
ESR-AC10A.p65 2/8/02, 2:21 PM5
Page 9
6
GB
- for the terminals 5 and 6 is: max = 0.5 Nm advisable = 0.33 Nm

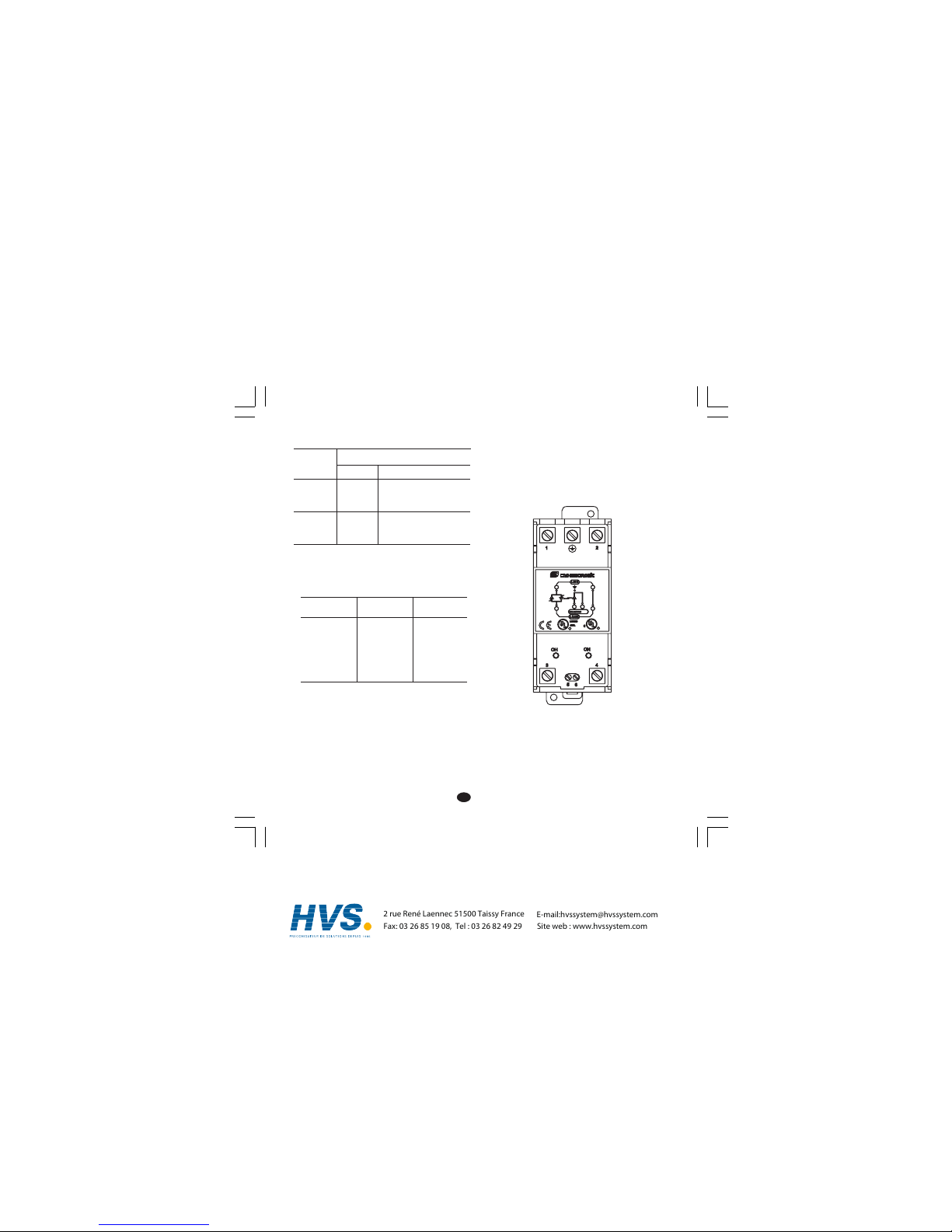

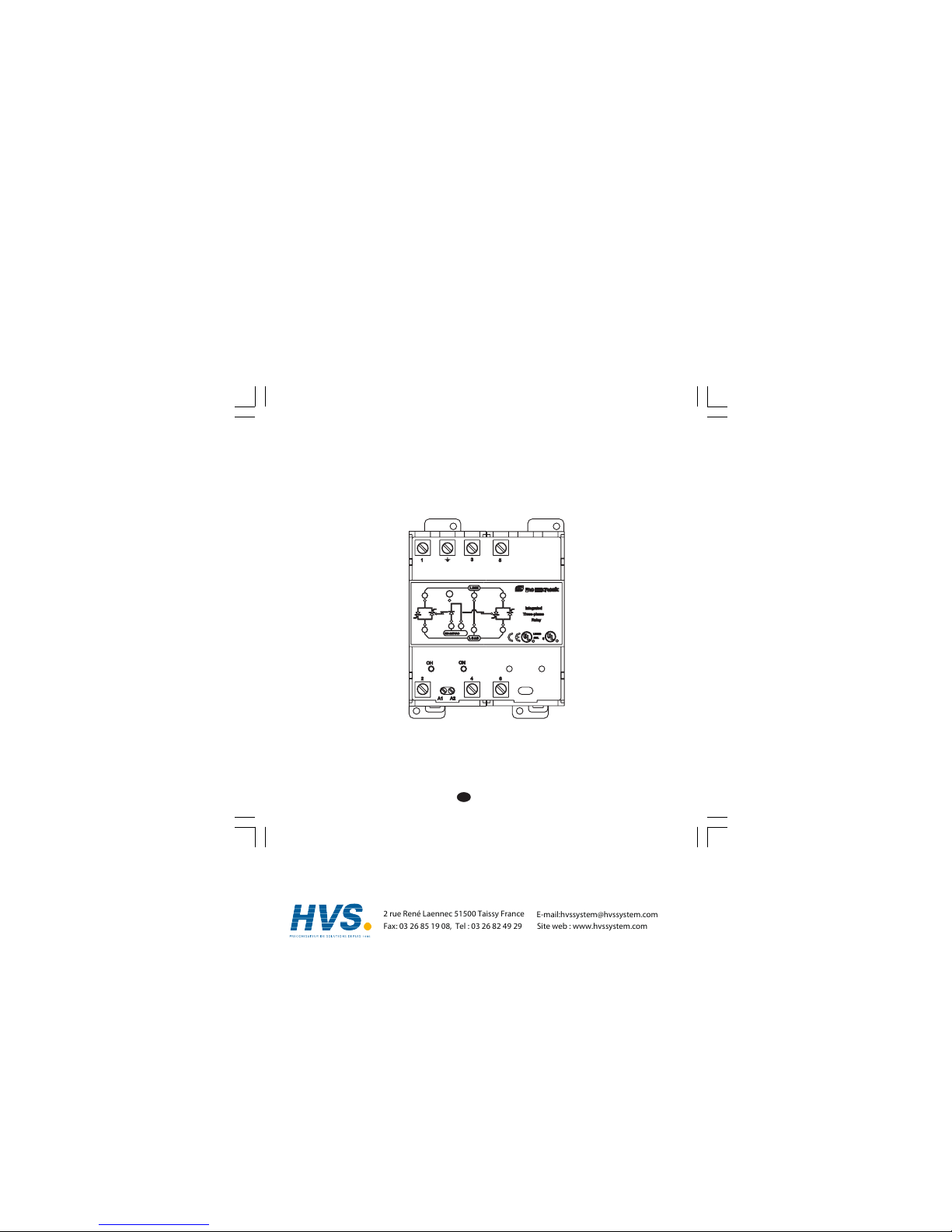

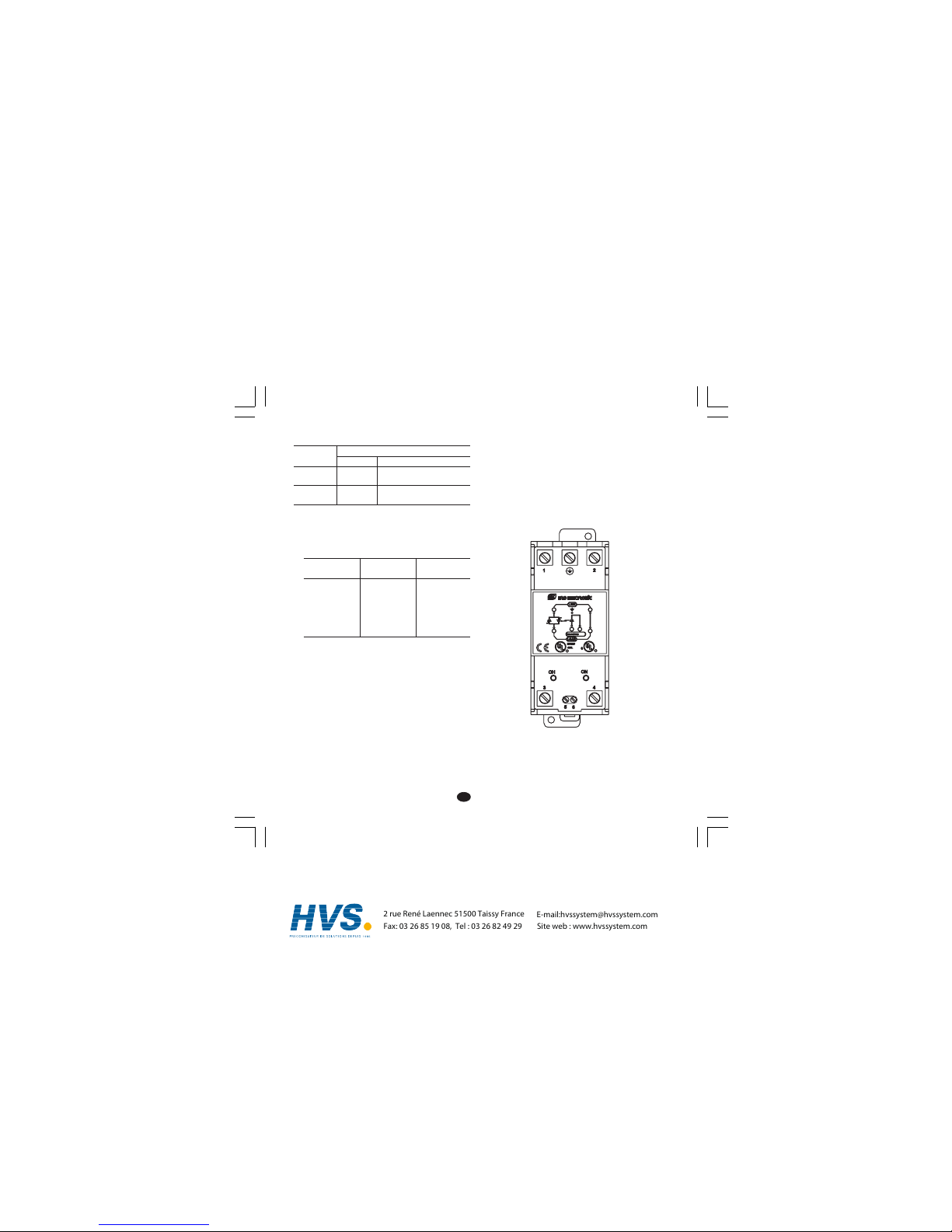

Fig. 7/A ESR/ESR-T TERMINAL BLOCK
Table 2
ESR-T Fuse
Model Manuf. model
Ferraz 6600.CP.URGB.14.51/20
12 - 240 Bussmann FWP.20A.14F
Ferraz 6600.CP.URGB.14.51/32
18 - 240 Bussmann FWP.30A.14F
9) For connect the devices to the power line, use appropriate sized wires with 75 °C (167 °F) mini­mum temperature rating. The following table shows the recommended sizes:
Nominal f wires AWG
current (mm
2
) 12 A 2.5 14 18 A 4 12 25 A 6 10 40 A 10 8 60 A 16 6 80 A 25 (*) 4
(*) without wire terminal
10)The torque for tightening the terminals 1, 2 and earth of ESR-T and ESR is:
- for ESR-T and ESR 25 max = 0.8 Nm advisable = 0.7 Nm
- for ESR 40, 60 and 80 max = 2 Nm advisable = 1.5 Nm
ESR-AC10A.p65 2/8/02, 2:21 PM6
Page 10
7
GB
11)The torque for tightening the terminals 1, 3, 5, 7 and earth of the ETR is:
max = 2 Nm advisable = 1.5 Nm
- for the terminals A1 and A2 is:
max = 0.5 Nm advisable = 0.33 Nm

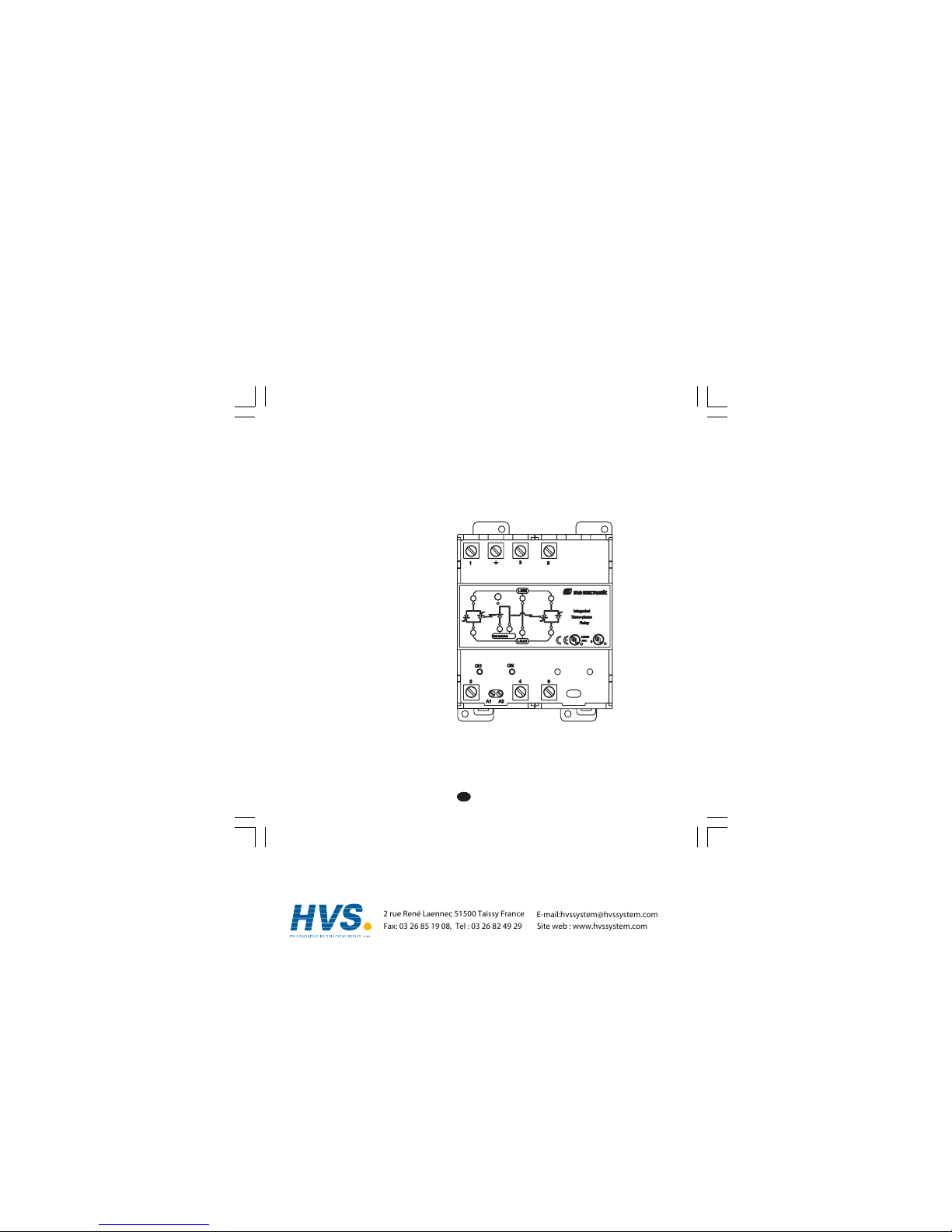

Fig. 7/B ETR TERMINAL BLOCK
ESR-AC10A.p65 2/8/02, 2:21 PM7
Page 11
8
GB
Power Þ nominal current conversion
In order to have a quick check of the device working conditions, we provide you the formulas to calculate the nominal current for each device in relation to the
total power and the connection type. Preliminary notes:
1) Only a resistive load must be applied to the
device, so in the following formulas the cos f will be considered equal to 1.
2) the formulas related with the 3-phase
applications are referred to a balanced 3-phase system only.
Single-phase connection
I
P
V
RMS
RMS
=
where: P = power (in Watts). V
RMS
= phase to neutral or phase to phase voltage (in Volts)
I
RMS
= nominal current (in Amperes)
3 -phase without neutral connection (star or
delta application)
I
P
V
RMS
RMS
=
·3
where: P = Total load power (in Watts). V
RMS
= phase to phase voltage (in Volts)
I
RMS
= nominal current (in Amperes)
3-phase with neutral connection (star
application)
I
P
V
RMS
RMS
=
·3
where: P = Total load power (in Watts). V
RMS
= phase to neutral voltage (in Volts)
I
RMS
= nominal current (in Amperes)
ESR-AC10A.p65 2/8/02, 2:21 PM8
Page 12
9
GB
Fig. 8

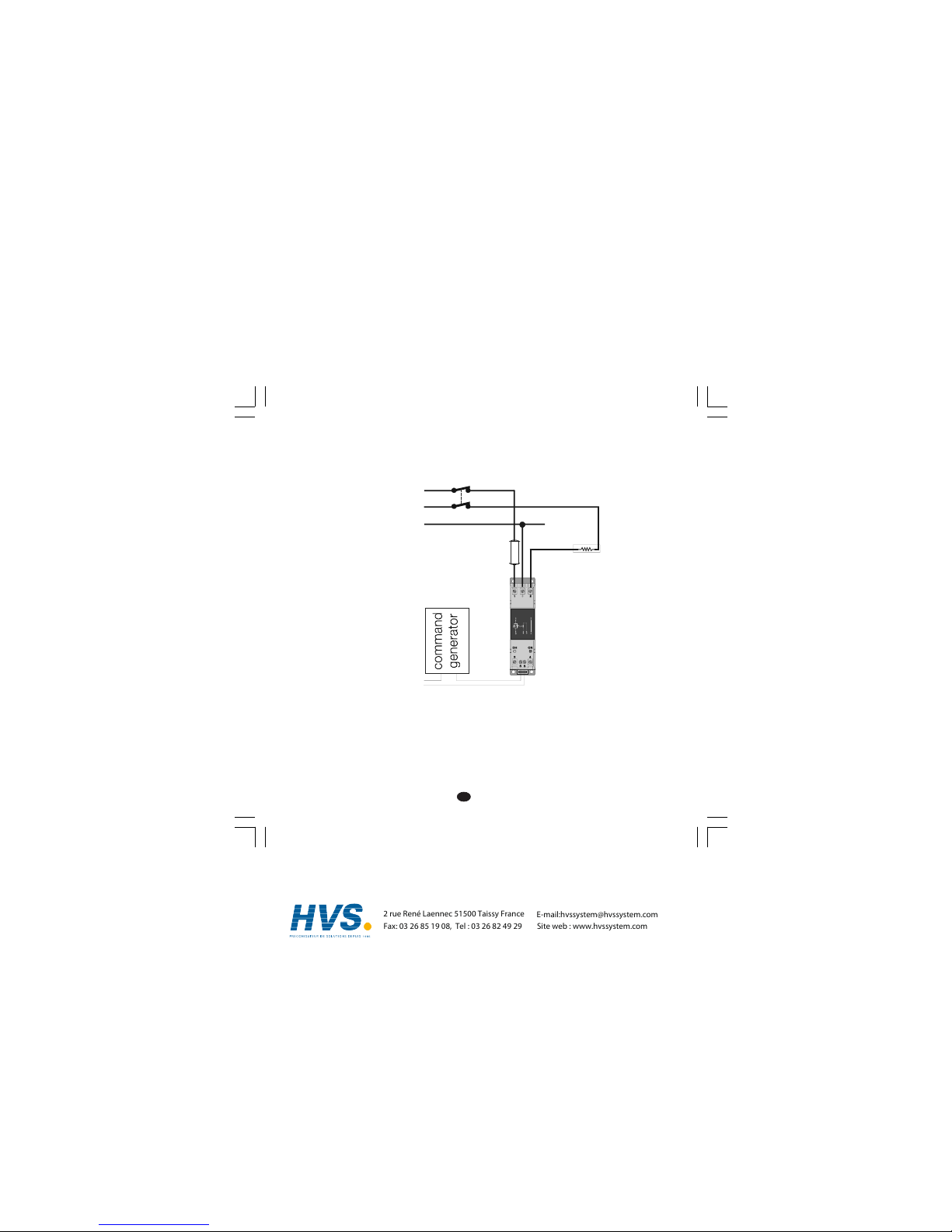

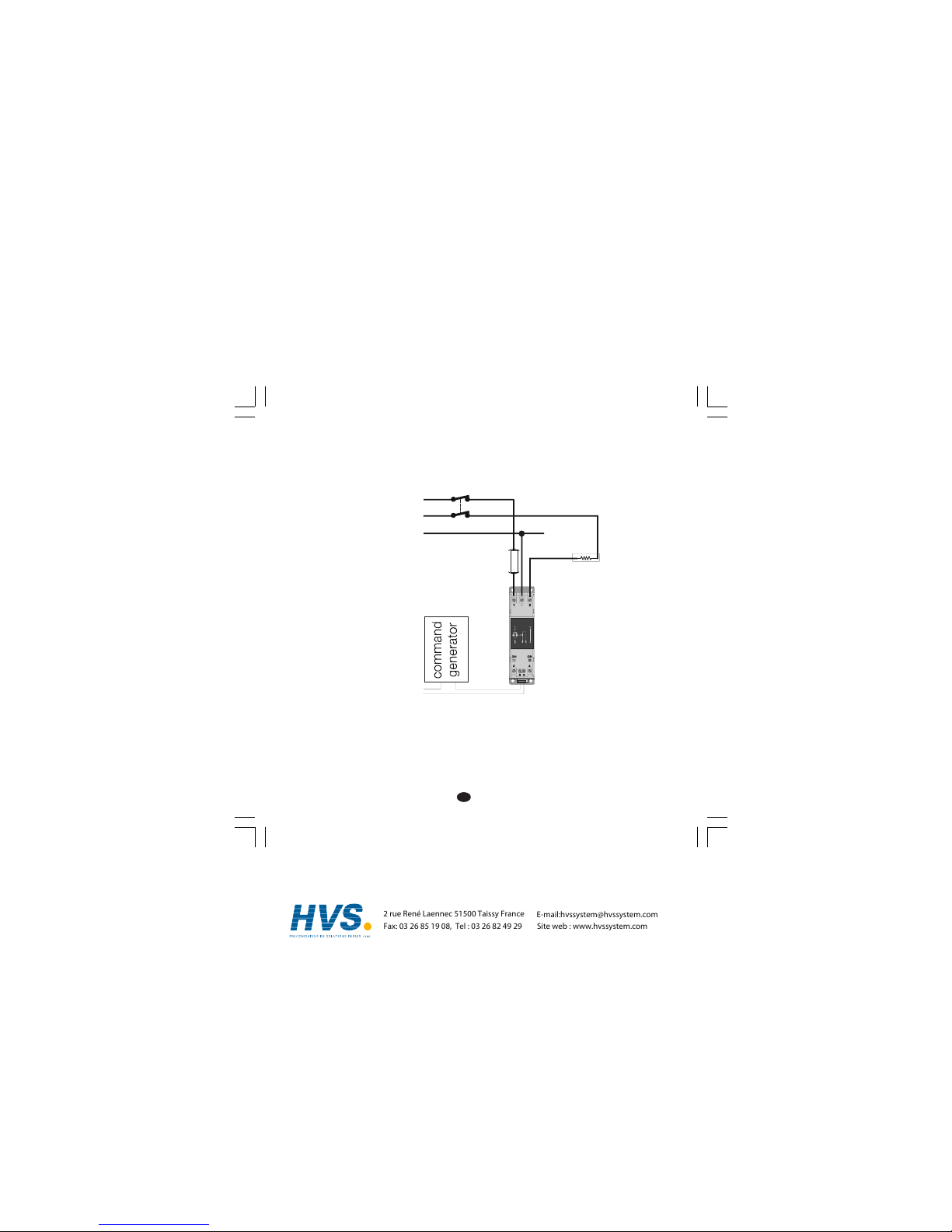

CONNECTIONS Single phase connection (ESR - ESR-T)
P (L1) N (L2)
EARTH
POWER LINE
Signal
Load
Fuse
100 to 240 VAC
or
24 V AC
ESR-AC10A.p65 2/8/02, 2:21 PM9
Page 13
10
GB

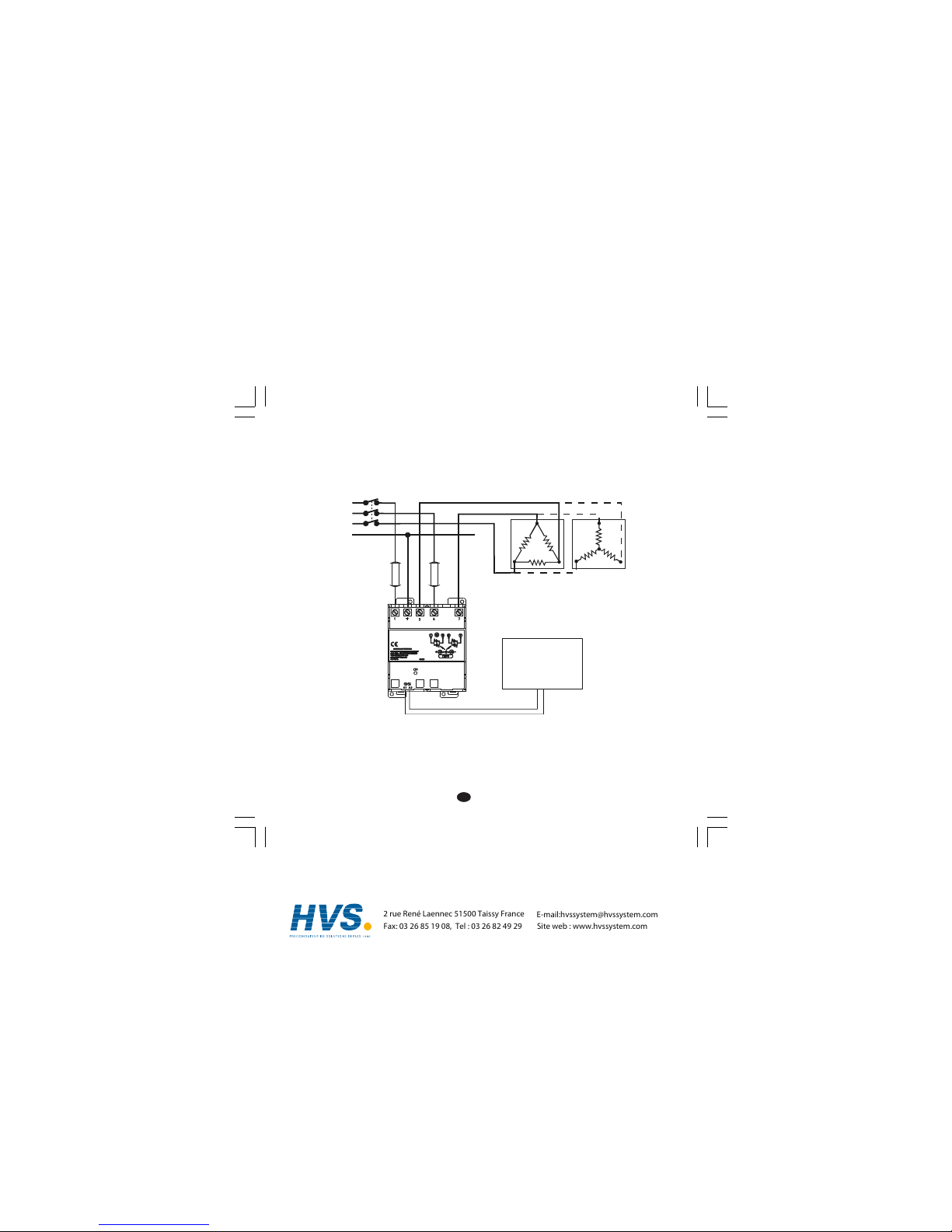

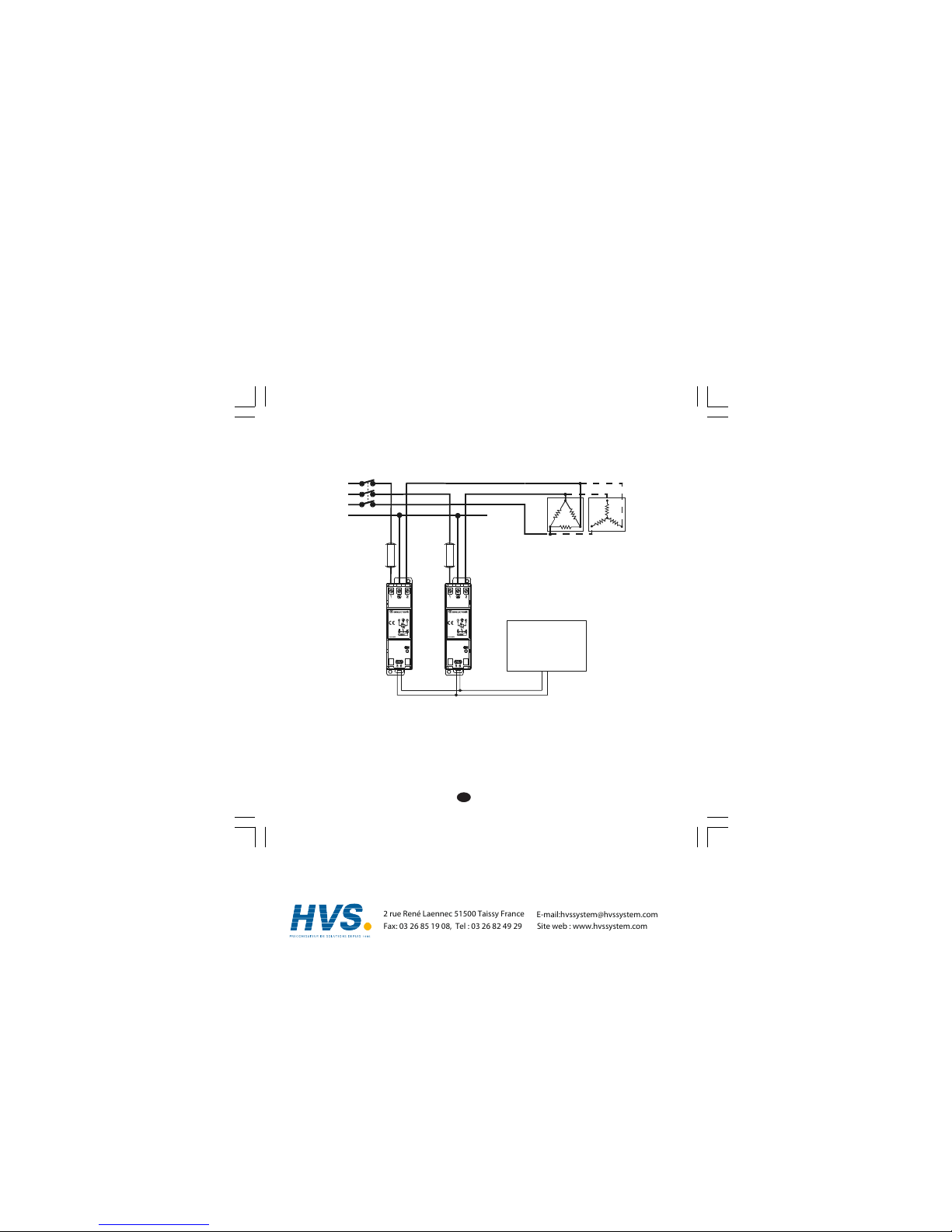

Three phase without neutral connection (ESR)
Fig. 9
Signal
generator
R (L1) S (L2) T (L3)
Power Line
EARTH
Fuse
Fuse
Y (or star)
connection
without neutral
Delta
connection
100 to 240 VAC
or
24 V AC
ESR-AC10A.p65 2/8/02, 2:21 PM10
Page 14
11
GB

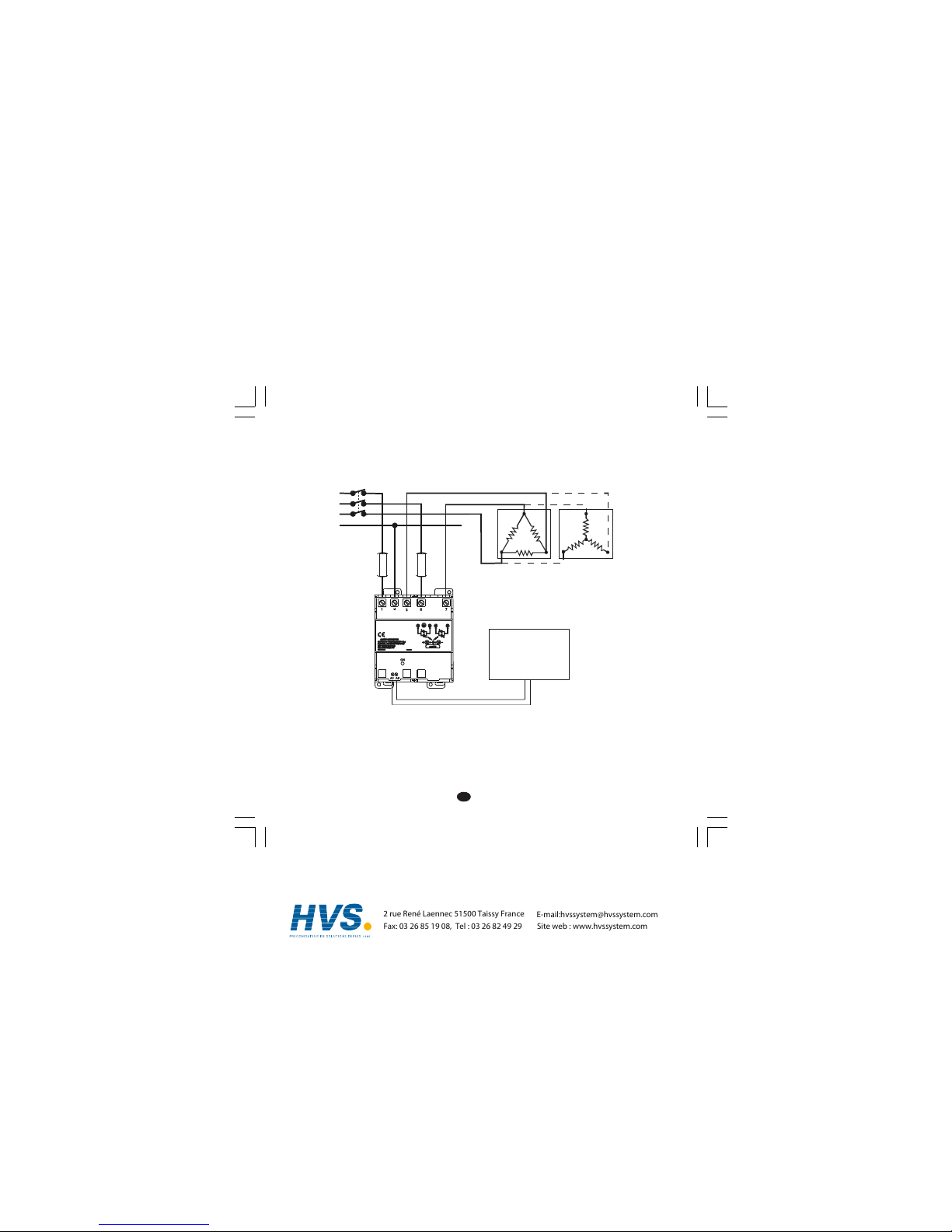

ITR CONNECTION
Fuse
Fuse
100 to 240 VAC
or
24 V AC
Power line
Earth
R (L1) S (L2)
T (L3)
Signal
generator
Y (or star)
connection
without neutral
Delta
connection
ESR-AC10A.p65 2/8/02, 2:21 PM11
Page 15
12
GB
Signal
generator

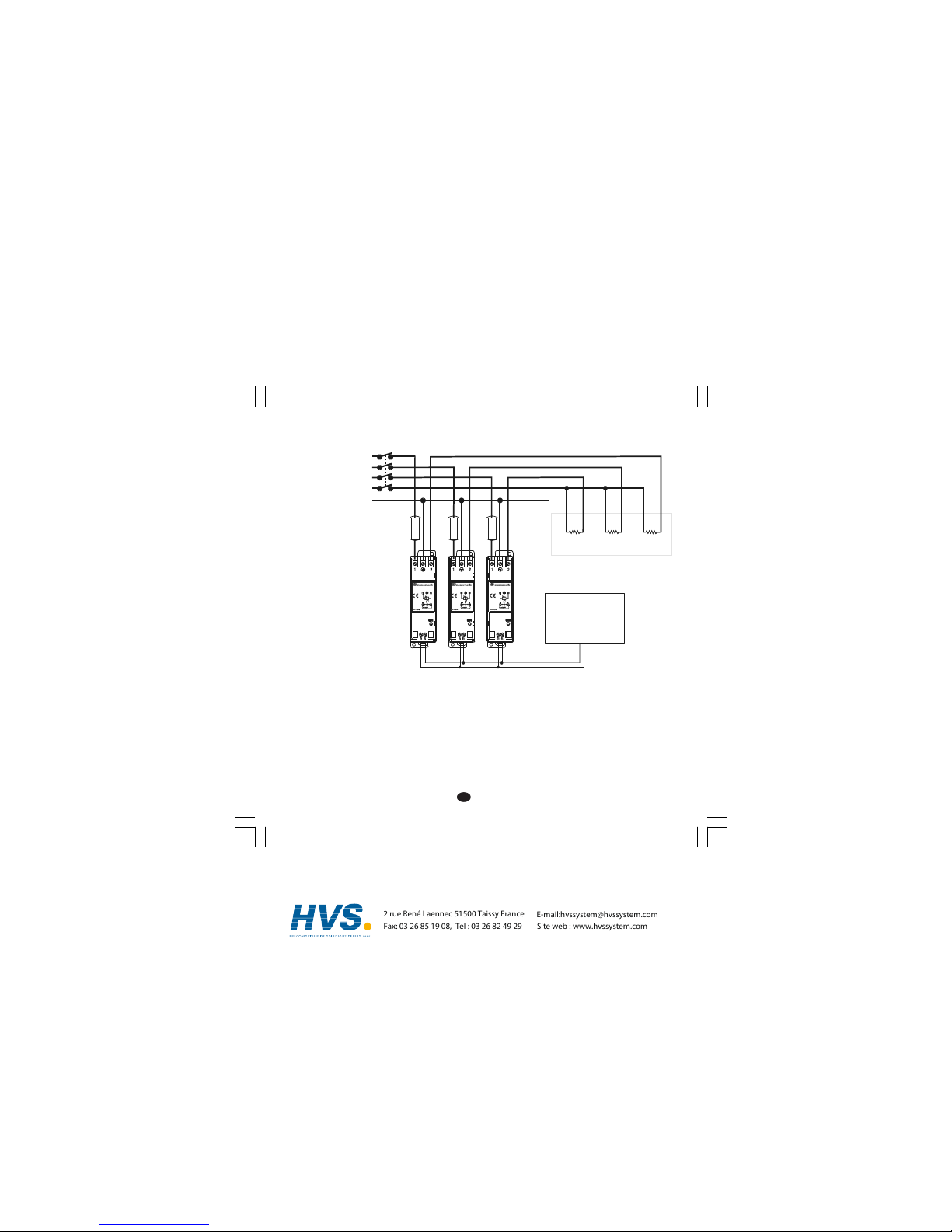

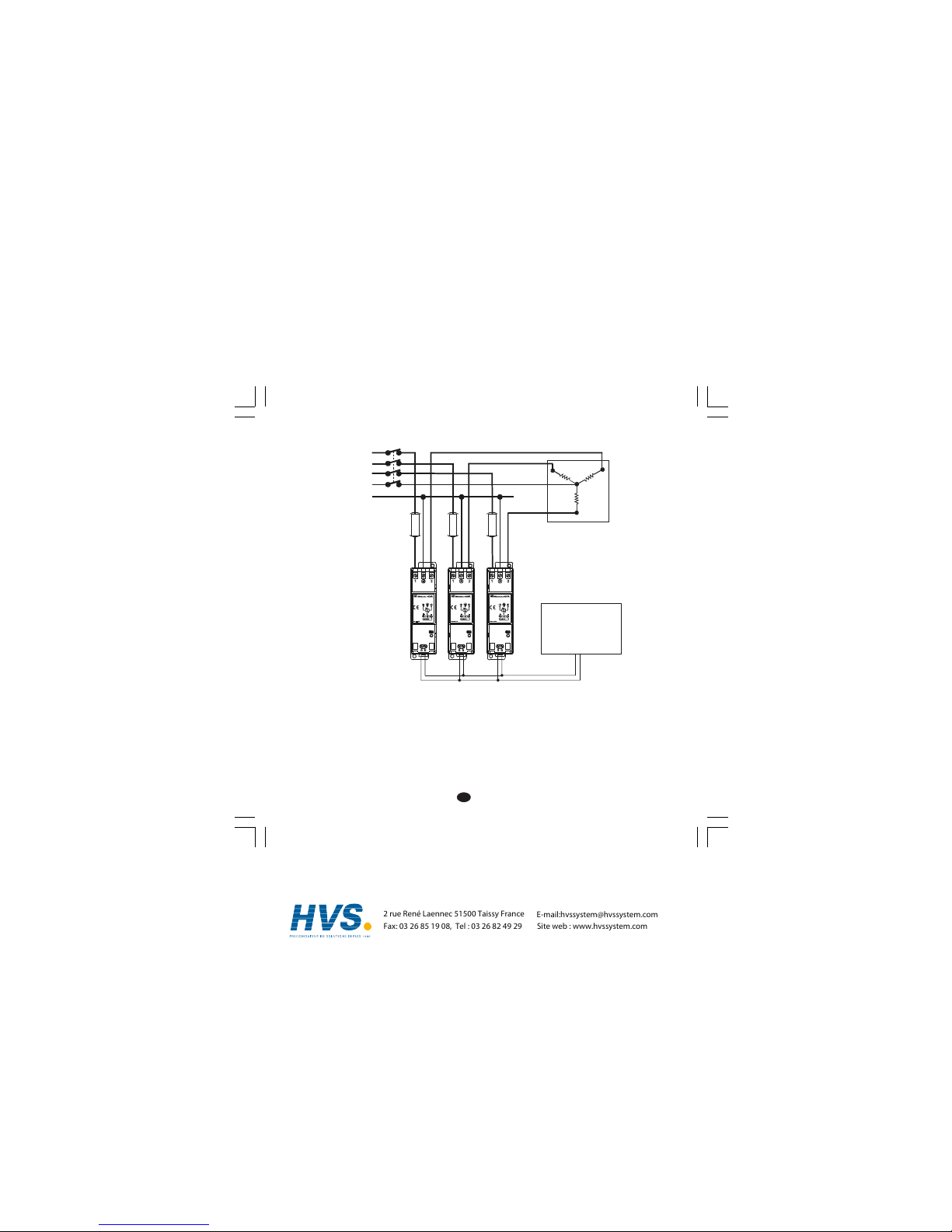

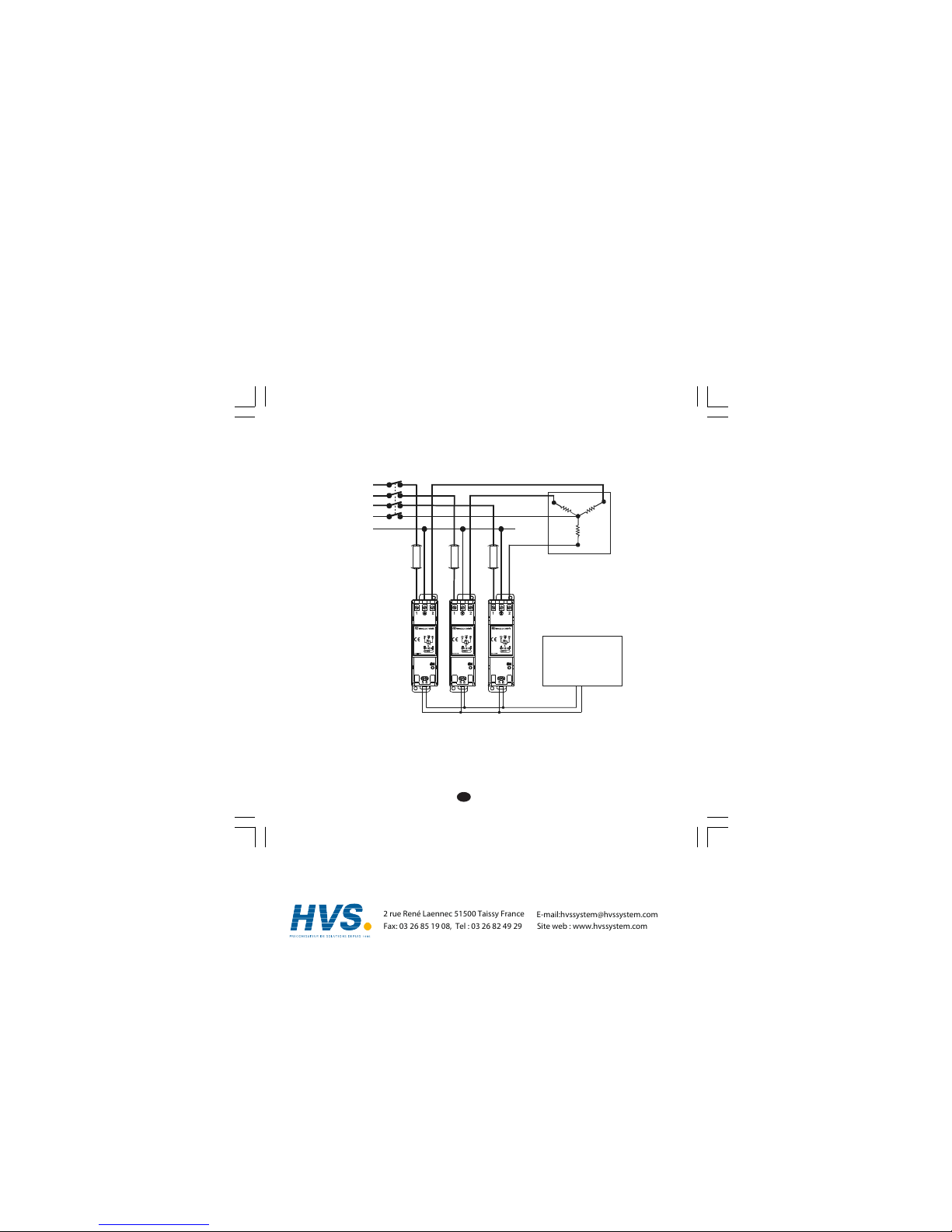

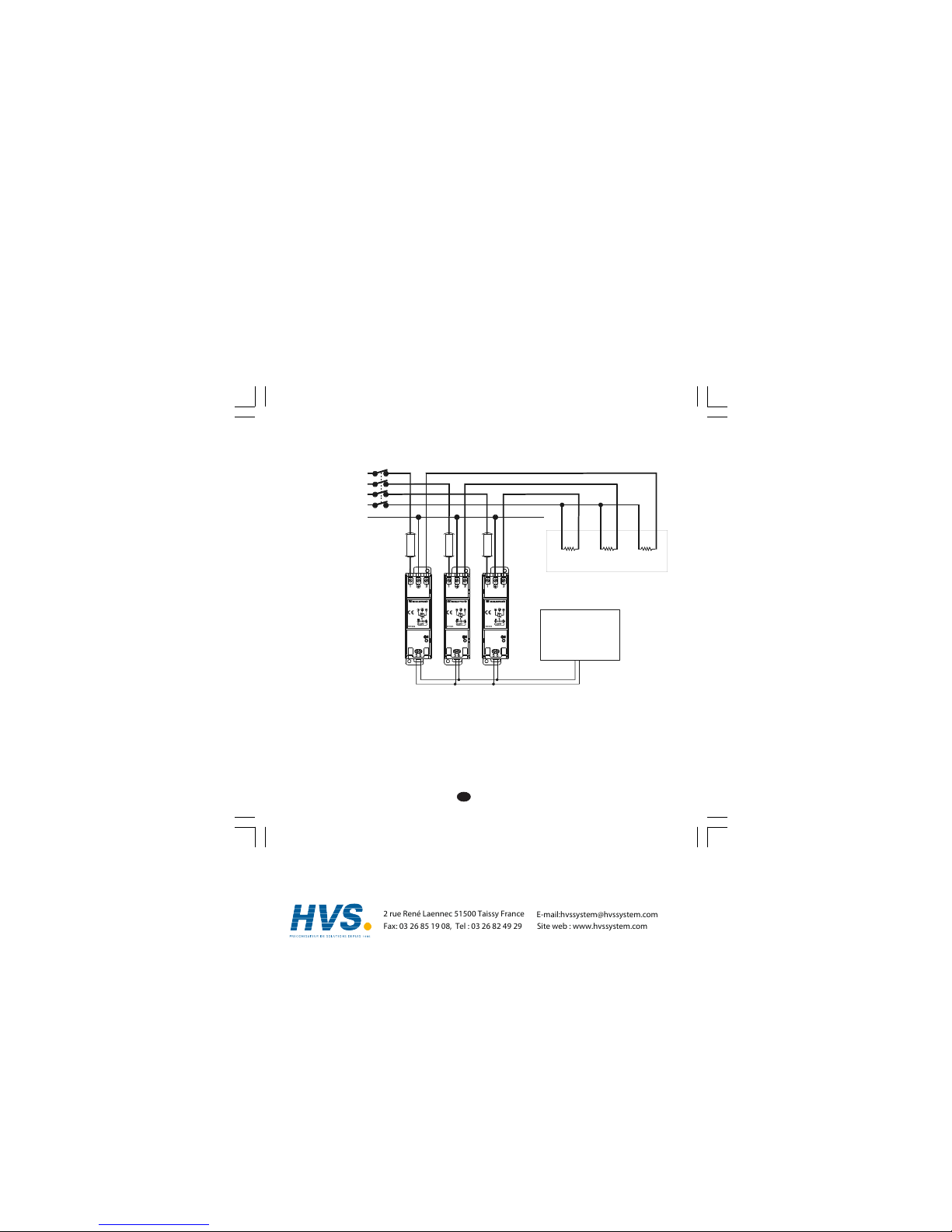

Three phase with neutral connections (ESR)
Fig. 10
R (L1)
T (L3)
S (L2)
N
EARTH
POWER LINE
Fuse
Fuse
Fuse
Y (or star) connection with neutral
100 to 240 VAC
or
24 V AC
ESR-AC10A.p65 2/8/02, 2:21 PM12
Page 16
13
GB
Signal
generator
Fig. 11
R (L1)
T (L3)
S (L2)
N
EARTH
POWER LINE
Fuse
Fuse
Fuse
100 to 240 VAC
or
24 V AC
ESR-AC10A.p65 2/8/02, 2:21 PM13
Page 17
14
GB
GENERAL SPECIFICATIONS
Mounting: rear-of-board on wall or omega DIN
rail.
Terminals: screw terminals with front access. Load type: resistive. Min. holding current: 500 mA RMS. Leakage current: 10 mA RMS. Min. latching voltage: 40 V Voltage drop on power semiconductor: 1.2 V. Rated control voltage:
- for 240 VAC model
OFF state = 0 to 10 V AC ON state = 100 V (-10%) to 240 V (+10%) AC
- for 24 VAC model
OFF state = 0 to 4 V AC ON state = 24 V (+15 %) AC
Input current: < 33 mA. Insulation:
- between power circuit and earth: 2200 V DC for
1 minute.
- between command and power circuits:
3500 V DC Operational temperature: from 0 to 50 °C (from 32 to 122 °F).
Humidity: from 20 % to 85 % RH non condensing. Storage temperature: from - 20 to + 70 °C
(-4 to 158 °F)
CE MARKING
These devices are conforming to the 89/336/EEC and 93/68/EEC council directives for Electromagnetic compatibility (reference harmonized standard EN-50081-2 for Emissions and EN-50082-2 for Immunity) and to the 73/23/EEC and 93/68/EEC for Low Voltage (Standard reference UL508 part VIII).
Installation category: III Pollution degree: 2
ESR-AC10A.p65 2/8/02, 2:21 PM14
Page 18
15
GB
CHARACTERISTICS OF THE ESR-T -AC MODELS
MODEL CHARACTERISTICS Nominal voltage Nominal current(@ 50 °C) Non-rep. surge current I
2
t for fusing (10 ms) Non-rep. peak voltage DV/Dt PRV Total power dissipation (I = I
nom
)
Weight
Amp. - V
12-240
240 V
12 A
160 A
128
900 V
250 V/ms
800 V
22 W
510 g
Amp. - V
18-240
240 V
18 A
208 A
259
900 V
250 V/ms
800 V
32 W
510 g
ESR-AC10A.p65 2/8/02, 2:21 PM15
Page 19
16
GB
CHARACTERISTICS OF THE ESR-AC MODELS
MODEL CHARACTERISTICS Nominal voltage Nominal current(@ 50 °C) Non-rep. surge current I
2
t for fusing (10 ms) Non-rep. peak voltage DV/Dt PRV Total power dissipation (I = I
nom
)
Weight
Amp. - V
25-400
400 V
25 A
380 A
720
1300 V
1000 V/ms
1200 V
35 W
630 g
Amp. - V
40-400
400 V
40 A
900 A
4000
1300 V
1000 V/ms
1200 V
56 W
900 g
Amp. - V
60-400
400 V
60 A
1350 A
9100
1300 V
1000 V/ms
1200 V
84 W
1400 g
Amp. - V
80-400
400 V
80 A
1350 A
9100
1300 V
1000 V/ms
1200 V 112 W 2000 g
MODEL CHARACTERISTICS Nominal voltage Nominal current(@ 50 °C) Non-rep. surge current I
2
t for fusing (10 ms) Non-rep. peak voltage DV/Dt PRV Total power dissipation (I = I
nom
)
Weight
Amp. - V
25-600
600 V
25 A
380 A
720
1700 V
1000 V/ms
1600 V
35 W
630 g
Amp. - V
40-600
600 V
40 A
900 A
4000
1700 V
1000 V/ms
1600 V
56 W
900 g
Amp. - V
60-600
600 V
60 A
1350 A
9100
1700 V
1000 V/ms
1600 V
84 W
1400 g
Amp. - V
80-600
600 V
80 A
1350 A
9100
1700 V
1000 V/ms
1600 V
112 W
2000 g
ESR-AC10A.p65 2/8/02, 2:21 PM16
Page 20
17
GB
CHARACTERISTICS OF ETR-AC MODELS
MODEL CHARACTERISTICS Nominal voltage Nominal current(@ 50 °C) Non-rep. surge current I
2
t for fusing (10 ms) Non-rep. peak voltage DV/Dt PRV Total power dissipation (I = I
nom
)
Weight
Amp. - V
25-400
400 V
25 A
380 A
720
1300 V
1000 V/ms
1200 V
70 W
1800 g
Amp. - V
40-400
400 V
40 A
900 A
4000
1300 V
1000 V/ms
1200 V
112 W
1950 g
Amp. - V
60-400 400 V
60 A
1350 A
9100
1300 V
1000 V/ms
1200 V
168 W
1950 g
MODEL CHARACTERISTICS Nominal voltage Nominal current(@ 50 °C) Non-rep. surge current I
2
t for fusing (10 ms) Non-rep. peak voltage DV/Dt PRV Total power dissipation (I = I
nom
)
Weight
Amp. - V
25-600
600 V
25 A
380 A
720
1700 V
1000 V/ms
1600 V
70 W
1800 g
Amp. - V
40-600
600 V
40 A
900 A
4000
1700 V
1000 V/ms
1600 V
112 W
1950 g
Amp. - V
60-600
600 V
60 A
1350 A
9100
1700 V
1000 V/ms
1600 V
168 W
1950 g
ESR-AC10A.p65 2/8/02, 2:21 PM17
Page 21
18
GB
MAINTENANCE
WARNING:
1) Before to execute any maintenance operation on the device, on the load or on their connections, disconnect it from the power line by a mechanical circuit breaker.
2) These devices are connected to dangerous power lines, for these reasons:
- installation, wiring and maintenance must be
executed by qualified personnel;
- all warnings contained in this manual must
be complied.
3) Do not execute any dielectric strength or insulation resistance test on the power terminals. These types of test could damage the power semiconductors.
4) During continuous operation, the heat sink could reach a temperature higher than 80 °C (176 °F) Before execute any operation on the device, you have to be sure that its temperature is decreased to an acceptable value.
MAINTENANCE
1) REMOVE POWER FROM THE DEVICE BY USING A MECHANICAL CIRCUIT BREAKER
2) Using a vacuum cleaner or a compressed air jet (max. 5 kg/cm
2
) remove all deposit of dust and dirt which may be present on the heat sink and on the terminals.
3) To clean external plastic or rubber parts use only a cloth moistened with:
- Ethyl Alcohol (pure or denatured) [C
2H5
OH] or
- Isopropil Alcohol (pure or denatured) [(CH
3)2
CHOH] or
- Water (H
2
O)
4) Verify that there are no loose terminals (see paragraph GENERAL NOTES FOR WIRING).
5) Before switch ON the power, be sure that the device is perfectly dry.
6) Turn the power ON.
ESR-AC10A.p65 2/8/02, 2:21 PM18
Page 22
1
I
MONTAGGIO
AVVERTENZE:
1) Questi apparecchi sono in grado di garantire un funzionamento corretto e ripetibile solo se il trasporto, l'immagazzinamento, l'installazione, il collegamento e le condizioni di utilizzo e la manutenzione vengono eseguite in conformità alle indicazioni di questo manuale.
2) Questi apparecchi hanno una classe di protezione IP 20 (secondo IEC529) e sono collegati a linee di potenza con tensioni pericolose; per queste ragioni:
- l'installazione, il collegamento e la manuten-
zione deve essere eseguita da personale qualificato;
- devono essere rispettate tutte le avvertenze
riportate da questo manuale.
3) Non eseguire prove di rigidità dielettrica o di isolamento sui terminali di potenza. Queste tipologie di prove possono danneggiare i semiconduttori di potenza.
4) Le normative sulla sicurezza relative ad apparecchiature collegate permanentemente alla linea di alimentazione (potenza) richiedo­no:
- un interruttore o disgiuntore meccanico deve
essere inserito tra l'apparecchiatura e la linea;
- esso deve trovarsi in stretta vicinanza dell'appa-
recchio ed essere facilmente raggiungibile da parte dell'operatore;
- Deve essere marcato come il dispositivo di
interruzione dell'apparecchio. NOTA: un singolo interruttore o disgiuntore può comandare più apparecchi.
5) Prima di eseguire qualsiasi operazione sul carico o sui collegamenti verso il carico, assicurarsi che
l'apparecchio sia stato disconnesso dalla linea tramite il disgiuntore meccanico.
6) Durante il normale funzionamento dell'apparec­chio il dissipatore di calore può raggiungere una temperatura maggiore di 80 °C (176 °F). Prima di effettuare qualsiasi operazione sull'ap­parecchio, assicurarsi che la temperatura del dissipatore sia scesa a livelli accettabili.
7) Scegliere una posizione di montaggio pulita, fa­cilmente accessibile e possibilmente esente da vibrazioni.
8) La temperatura ambiente deve essere compresa tra 0 e 50 °C (da 32 a 122 °F).
NORME GENERALI PER IL FISSAGGIO

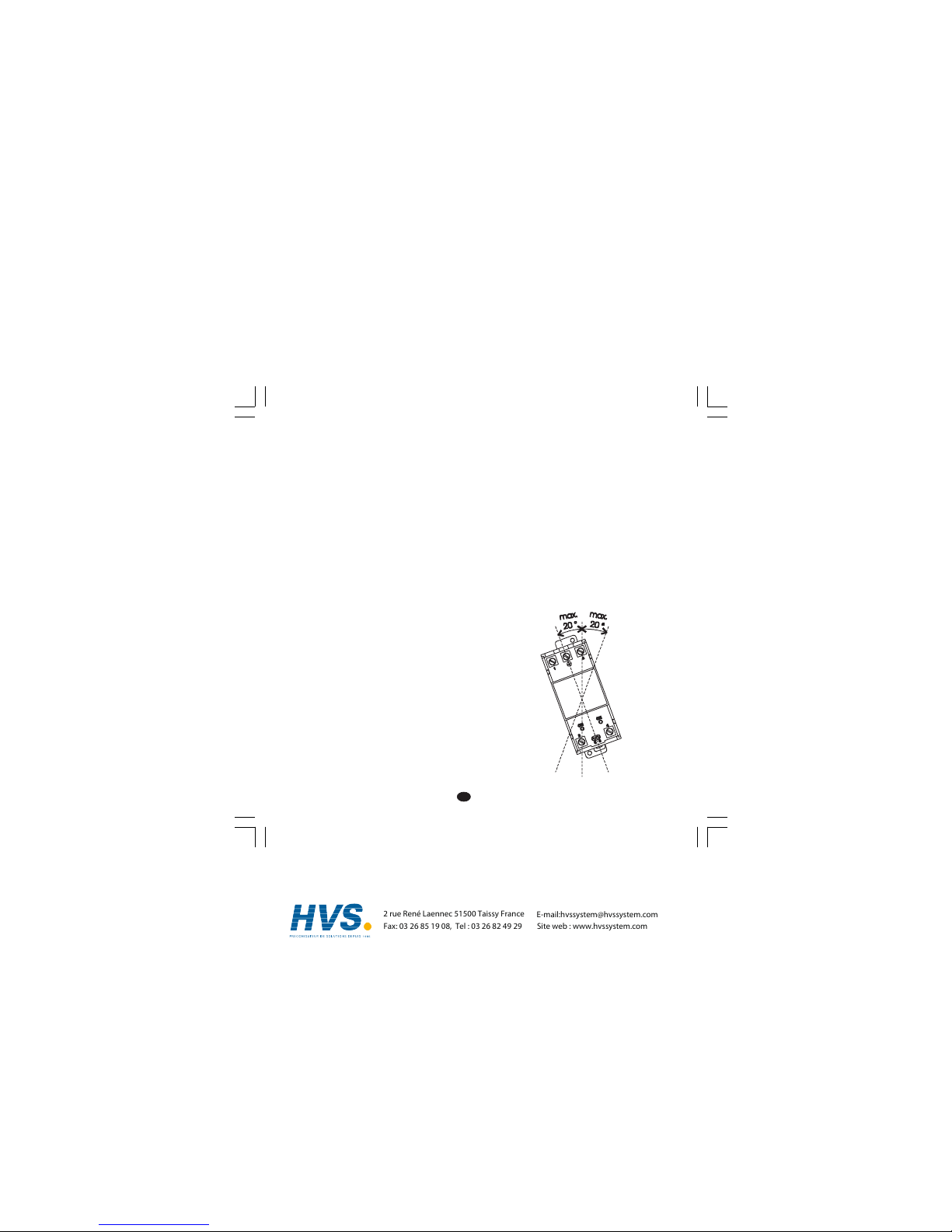

1) Gli apparecchi devono essere montati verticalmente o con una inclinazione massima di 20°.
Fig. 1
ESR-AC40A.p65 2/8/02, 2:24 PM1
Page 23
2
I
Fig. 2
2) Gli apparecchi devono essere montati ad almeno 100 mm dal fondo ed almeno 150 mm dal soffitto dell'armadio in cui sono installati. Le stesse distanze vanno rispettate nei confronti di eventuali canaline o altri elementi che possano limitare la ventilazione dello apparecchio.
Fig. 3
ESR-AC40A.p65 2/8/02, 2:24 PM2
Page 24
3
I
3) Si sconsiglia vivamente di sovrapporre due o più apparecchi ma, se la cosa si rendesse indispensabile, la distanza tra i due apparecchi deve essere superiore a 400 mm.
Fig. 4
Questo apparecchio può essere montato a parete oppure su barra Omega DIN.
FISSAGGIO A PARETE
Per il fissaggio a parete utilizzare fori (A)
In questo caso si consiglia l'utilizzo di viti M4 serrate con una coppia minima di 1 Nm.
Per le dime di foratura e le dimensioni di ingombro, fare riferimento allo specifico disegno meccanico. I disegni meccanici di tutti i modelli sono riportati nel paragrafo DIMENSIONI E FORATURE.
(A)
(A)
(A)
(A)
ESR-AC40A.p65 2/8/02, 2:24 PM3
Page 25
4
I
FISSAGGIO TRAMITE BARRA OMEGA
Per il fissaggio su barra, utilizzare guide Omega DIN conformi alla specifica EN 50 022 (35 x 7,5 mm oppure 35 x 15 mm).
FISSAGGIO
Fig. 5
RIMOZIONE
Fig. 6
Per le dimensioni di ingombro, fare riferimento allo specifico disegno meccanico. I disegni meccanici di tutti i modelli sono riportati nell' Appendix A.
Cacciavite
Barra Omega DIN
ESR-AC40A.p65 2/8/02, 2:24 PM4
Page 26
5
I
COLLEGAMENTI ELETTRICI
NOTE GENERALI PER IL COLLEGAMENTO.
AVVERTENZE:
1) I collegamenti devono essere effettuati dopo che
l'apparecchio è stato montato correttamente.
2) Prima di collegare l'apparecchio alla rete,
assicurarsi che la tensione di linea non superi il valore nominale indicato sulla targa di identificazione dell'apparecchio.
3) Prima di collegare l'apparecchio alla rete, assicu-
rarsi che la corrente utilizzata dal carico (vedere paragrafo La conversione potenza Þ corrente nominale) sia inferiore alla corrente nominale dell'apparecchio in funzione della temperatura ambiente e del duty cycle (vedere paragrafo An-
damento della corrente nominale al variare della temperatura ambiente e del duty cycle).
4) Prima di eseguire qualsiasi operazione di colle­gamento, assicurarsi che la linea sia stata disconnessa tramite il disgiuntore meccanico.
5) Utilizzare solo conduttori di rame.
6) Se è prevista la connessione al neutro, collegarlo al terminali 2 e 4.
7) L'ingresso di potenza NON è protetto da
fusibile; è quindi necessario prevederne uno esterno scelto tra quelli indicati nella Tabella 1. NOTA: Si declina ogni responsabilità per danni a cose o persone derivanti dall'uso di questi apparecchi senza fusibili di protezione o con tipi diversi da quelli indicati nel presente manuale. Anche la validità della garanzia è subordinata all'uso di detti fusibili.
Tabella 1
ESR/ETR Fusibile
tipo Costrut. modello
Ferraz 6600CPURGA22X58/32
25 - 400 Bussmann FWP.32A.22F
Gould 52443 Ferraz 6600CPURGA22X58/50
40 - 400 Bussmann FWP.50A.22F
Gould 53251 Ferraz 6600CPURGA22X58/80
60 - 400 Bussmann FWP.80A.22F
Gould 53259 Ferraz 6600CPURGA22X58/100
80 - 400 Bussmann FWP.100A.22F
Gould 53263 25 - 600 Ferraz 6600CPURD22X58/32 40 - 600 Ferraz 6600CPURD22X58/50 60 - 600 Ferraz 6600CPURD22X58/80 80 - 600 Ferraz 6600CPURD22X58/100
ESR-AC40A.p65 2/8/02, 2:24 PM5
Page 27
6
I
Fig. 7/A MORSETTIERA DEGLI APPARECCHI ESR
E ESR-T
Tabella 2
ESR-T Fusibile
Tipo Costrut. modello
Ferraz 6600.CP.URGB.14.51/20
12 - 240 Bussmann FWP.20A.14F
Ferraz 6600.CP.URGB.14.51/32
18 - 240 Bussmann FWP.30A.14F
8) Per il collegamento alla rete, utilizzare cavi adatti ad una temperatura di almeno 75 °C (167 °F)ed aventi una sezione conforme alle indicazioni ri­portate nella seguente tabella:
Corrente f cavo AWG nominale (mm
2
) 12 A 2,5 14 18 A 4 12 25 A 6 10 40 A 10 8 60 A 16 6 80 A 25 (*) 4
(*) senza capocorda
10)La coppia di serraggio per i morsetti 1, 2 e morsetto di terra degli apparecchi ESR-T e ESR deve essere pari a:
- per tutti i modelli ESR-T e ESR 25
massima coppia = 0,8 Nm. coppia consigliata = 0,7 Nm
- per i modelli ESR 40, 60 e 80 A
massima coppia = 2 Nm.
coppia consigliata = 1,5 Nm Per il serraggio dei morsetti 5 e 6, la massima coppia di serraggio è pari a 0,5 Nm mentre la coppia consigliata è pari a 0,33 Nm.
ESR-AC40A.p65 2/8/02, 2:24 PM6
Page 28
7
I
11)La coppia di serraggio per i morsetti 1, 3, 5, 7 e morsetto di terra degli apparecchi ETR deve essere pari a:
massima coppia = 2 Nm.
coppia consigliata = 1,5 Nm Per il serraggio dei morsetti A1 e A2, la massima coppia di serraggio è pari a 0,5 Nm mentre la coppia consigliata è pari a 0,33 Nm.
Fig. 7/B MORSETTIERA DEGLI APPARECCHI ETR
ESR-AC40A.p65 2/8/02, 2:24 PM7
Page 29
8
I
La conversione potenza Þ corrente nominale
Per consentire una rapida verifica delle condizioni operative dell'apparecchio, riportiamo qui di seguito le formule da applicare per calcolare la corrente nominale di ogni ramo del carico in funzione della potenza
totale del carico e del tipo di collegamento. Premesse:
1) Il carico applicato deve essere puramente resi-
stivo e pertanto nelle formule seguenti il co s f sarà posto uguale a 1.
2) Le formule relative ai collegamenti trifase
sono riferite, ovviamente, a soli carichi equilibrati.
Collegamento monofase
I
P
V
eff
eff
=
dove:
P = potenza (espressa in Watt). V
eff
= tensione fase-neutro o fase-fase (espressa
in Volt)
I
eff
= corrente nominale (espressa in Ampere)
Collegamento a stella o triangolo (trifase senza
neutro)
I
P
V
eff
eff
=
·3
dove:
P = potenza totale del carico (espressa in Watt). V
eff
= tensione fase-fase (espressa in Volt)
I
eff
= corrente nominale (espressa in Ampere)
Collegamento trifase con neutro (stella con
neutro)
I
P
V
eff
eff
=
·3
dove:
P = potenza totale del carico (espressa in Watt). V
eff
= tensione fase-neutro (espressa in Volt)
I
eff
= corrente nominale (espressa in Ampere)
ESR-AC40A.p65 2/8/02, 2:24 PM8
Page 30
9
I
Fig. 8
Carico
F (L1) N (L2)
TERRA
LINEA
Segnale di comando
Fuse
da 100 a 240 V c.a.
oppure
24 V c.a.
COLLEGAMENTI
Collegamento monofase
ESR-AC40A.p65 2/8/02, 2:24 PM9
Page 31
10
I
Collegamenti trifase senza neutro
Fig. 9
R (L1) S (L2) T (L3)
LINEA
TERRA
Fusibile
Fusibile
Collegamento a stella senza neutro
Collegamento a triangolo
CARICO
da 100 a 240 V c.a.
o
24 V c.a.
Signal
generator
ESR-AC40A.p65 2/8/02, 2:24 PM10
Page 32
11
I
Collegamenti ETR
TERRA
R (L1) S (L2)
T (L3)
Collegamento a stella senza neutro
Collegamento a triangolo
CARICO
LINEA
da 100 a 240 V c.a.
o
24 V c.a.
Fusibile
Fusibile
Signal
generator
ESR-AC40A.p65 2/8/02, 2:24 PM11
Page 33
12
I
Signal
generator
Collegamenti trifase con neutro
Fig. 10
N
TERRA
LINEA
Fusibile
Fusibile
Fusibile
Collegamento a stella con neutro
CARICO
R (L1) S (L2) T (L3)
da 100 a 240 V c.a.
oppure
24 V AC
ESR-AC40A.p65 2/8/02, 2:24 PM12
Page 34
13
I
Fig. 11
Signal
generator
da 100 a 240 V c.a.
oppure
24 V AC
N
TERRA
LINEA
Fusibile
Fusibile
Fusibile
Collegamento a stella aperta
CARICO
R (L1) S (L2) T (L3)
ESR-AC40A.p65 2/8/02, 2:24 PM13
Page 35
14
I
DATI TECNICI COMUNI
Installazione: montaggio a retro-quadro con
fissaggio a parete o su barra omega DIN.
Morsetti: a vite con accesso frontale. Tipo di carico: resistivo. Corrente nominale: vedere tabella. Corrente minima di mantenimento: 500 mA eff. Corrente di dispersione: 10 mA eff. Tensione minima di eccitazione: 40 V Caduta di tensione sui semiconduttori di potenza: 1,2 V. Segnale di comando:
- per i modelli 240 V AC Stato OFF= da 0 a 10 V c.a. Stato ON = da 100 V (-10%) a 240 V (+10%) c.a.
- per i modelli 24 V AC Stato OFF= da 0 a 4 V c.a. Stato ON = 24 V (+15%) c.a.
Corrente di ingresso: < 33 mA. Isolamento:
- tra circuiti di potenza e massa: 2200 V c.c. per 1 minuto.
- tra circuiti di comando e potenza: 3500 V c.c.
Temperatura di funzionamento: da 0 a 50 °C. Umidità:
da 20 % ad 85 % di RH non condensante. Temperatura di immagazzinaggio: da - 20 a + 70 °C
MARCATURA CE
Questo apparecchio è conforme alle Direttive 89/336/EEC e 93/68/EEC per la Compatibilità Elettromagnetica (Standard Armonizzato di riferimento EN-50081-2 per le Emissioni e EN-50082-2 per le Immunità) ed alle Direttive 73/23/EEC e 93/68/EEC per la Bassa Tensione (Norma di riferimento UL508 parte VIII).
Categoria di installazione: III Grado di inquinamento: 2
ESR-AC40A.p65 2/8/02, 2:24 PM14
Page 36
15
I
CARATTERISTICHE DEI MODELLI ESR-T
MODELLO CARATTERISTICHE Tensione nominale Corrente nominale (@ 50°C) Corrente di picco non ripetitiva I
2
t per fusibile (10 ms) Tensione di picco non ripetitiva DV/Dt PRV Potenza totale dissipata (I = I
nom
)
Peso
Amp. -V
12-240
240 V
12 A
160 A
128
900 V
250 V/ms
800 V
22 W
510 g
Amp. -V
18-240
240 V
18 A
208 A
259
900 V
250 V/ms
800 V
32 W
510 g
ESR-AC40A.p65 2/8/02, 2:24 PM15
Page 37
16
I
CARATTERISTICHE DEI MODELLI ESR AC
MODELLO CARATTERISTICHE Tensione nominale Corrente nominale (@ 50°C) Corrente di picco non ripetitiva I
2
t per fusibile (10 ms) Tensione di picco non ripetitiva DV/Dt PRV Potenza totale dissipata (I = I
nom
)
Peso
Amp. - V
25-400
400 V
25 A
380 A
720
1300 V
1000 V/ms
1200 V
35 W
630 g
Amp. - V
40-400
400 V
40 A
900 A
4000
1300 V
1000 V/ms
1200 V
56 W
900 g
Amp. - V
60-400
400 V
60 A
1350 A
9100
1300 V
1000 V/ms
1200 V
84 W
1400 g
Amp. - V
80-400
400 V
80 A
1350 A
9100
1300 V
1000 V/ms
1200 V
112 W
2000 g
MODELLO CARATTERISTICHE Tensione nominale Corrente nominale (@ 50°C) Corrente di picco non ripetitiva I
2
t per fusibile (10 ms) Tensione di picco non ripetitiva DV/Dt PRV Potenza totale dissipata (I = I
nom
)
Peso
Amp. - V
25-600
600 V
25 A
380 A
720
1700 V
1000 V/ms
1600 V
35 W
630 g
Amp. - V
40-600
600 V
40 A
900 A
4000
1700 V
1000 V/ms
1600 V
56 W 900 g
Amp. - V
60-600
600 V
60 A
1350 A
9100
1700 V
1000 V/ms
1600 V
84 W
1400 g
Amp. - V
80-600
600 V
80 A
1350 A
9100
1700 V
1000 V/ms
1600 V
112 W
2000 g
ESR-AC40A.p65 2/8/02, 2:24 PM16
Page 38
17
I
CARATTERISTICHE DEI MODELLI ETR AC
MODELLO CARATTERISTICHE Tensione nominale Corrente nominale (@ 50°C) Corrente di picco non ripetitiva I
2
t per fusibile (10 ms) Tensione di picco non ripetitiva DV/Dt PRV Potenza totale dissipata (I = I
nom
)
Peso
Amp. - V
25-400
400 V
25 A
380 A
720
1300 V
1000 V/ms
1200 V
70 W
1800 g
Amp. - V
40-400
400 V
40 A
900 A
4000
1300 V
1000 V/ms
1200 V
112 W 1950 g
Amp. - V
60-400
400 V
60 A
1350 A
9100
1300 V
1000 V/ms
1200 V
168 W
1950 g
MODELLO CARATTERISTICHE Tensione nominale Corrente nominale (@ 50°C) Corrente di picco non ripetitiva I
2
t per fusibile (10 ms) Tensione di picco non ripetitiva DV/Dt PRV Potenza totale dissipata (I = I
nom
)
Peso
Amp. - V
25-600
600 V
25 A
380 A
720
1700 V
1000 V/ms
1600 V
70 W
1800 g
Amp. - V
40-600
600 V
40 A
900 A
4000
1700 V
1000 V/ms
1600 V
112 W
1950 g
Amp. - V
60-600
600 V
60 A
1350 A
9100
1700 V
1000 V/ms
1600 V
168 W 1950 g
ESR-AC40A.p65 2/8/02, 2:24 PM17
Page 39
18
I
MANUTENZIONE
AVVERTENZE
1) Prima di eseguire qualsiasi operazione di manutenzione sull'apparecchio, sul carico o sui collegamenti, assicurarsi che l'apparecchio sia stato disconnesso dalla linea tramite il disgiuntore meccanico.
2) Questi apparecchi sono collegati a linee di potenza con tensioni pericolose; per queste ragioni:
- l'installazione, il collegamento e la manuten-
zione deve essere eseguita da personale qualificato;
- devono essere rispettate tutte le avvertenze
riportate da questo manuale.
3) Non eseguire prove di rigidità dielettrica o di isolamento sui terminali di potenza. Queste tipologie di prove possono danneggiare i semiconduttori di potenza.
4) Durante il normale funzionamento dell'apparec­chio il dissipatore di calore può raggiungere 80 °C (176 °F). Prima di effettuare qualsiasi operazione sull'ap­parecchio, assicurarsi che la temperatura del dissipatore sia scesa a livelli accettabili.
MANUTENZIONE ORDINARIA
1) TOGLIERE TENSIONE ALL'APPARECCHIO tramite il disgiuntore meccanico.
2) Facendo uso di un aspiratore o un getto di aria compressa a bassa pressione (max. 5 kg/cm
2
) rimuovere eventuali depositi di polvere e sporcizia dal dissipatore di calore e dai morsetti di collegamento.
3) Per pulire le parti esterne in plastica, usare solamente uno straccio pulito ed inumidito con:
- alcool etilico (puro o denaturato) [C
2H5
OH]
-alcool isopropilico (puro o denaturato) [(CH3)2CHOH]
- Acqua (H2O)
4) Controllare che non vi siano morsetti allentati (vedere NOTE GENERALI PER IL
COLLEGAMENTO ).
5) Prima di rimettere sotto tensione l'apparecchio, assicurarsi che tutte le parti siano perfettamen­te asciutte.
6) Ridare tensione.
ESR-AC40A.p65 2/8/02, 2:24 PM18
Page 40
A. 1
DIMENSIONS AND PANEL CUT OUT DIMENSIONS ET PERCAGES ABMESSUNGEN DIMENSIONI E FORATURE
Fig./Abb.A.1
APPENDIX A
Dimensions are in mm. (inches)
ESR-T 12 ESR-T 18
EXR-A-02.p65 2/8/02, 3:04 PM1
Page 41
A. 2
Fig./Abb. A.2
Dimensions are in mm. (inches)
ESR 25
ESR 40
EXR-A-02.p65 2/8/02, 3:04 PM2
Page 42
A. 3
Fig./Abb. A.3
Dimensions are in mm. (inches)
ESR 60
ESR 80
EXR-A-02.p65 2/8/02, 3:04 PM3
Page 43
A. 4
Dimensions are in mm. (inches)
ETR 25 A
ETR 40/60 A
Fig./Abb. A.4
EXR-A-02.p65 2/8/02, 3:04 PM4
Page 44
Ero Electronic S.r.l.
Via E. Mattei, 21 28100 Novara Italy Tel. +39 0321481111 Fax +39 0321481112 E-mail [email protected] Http://www.eroelectronic.com
ESR-ACz0A.p65 2/8/02, 2:26 PM1
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
