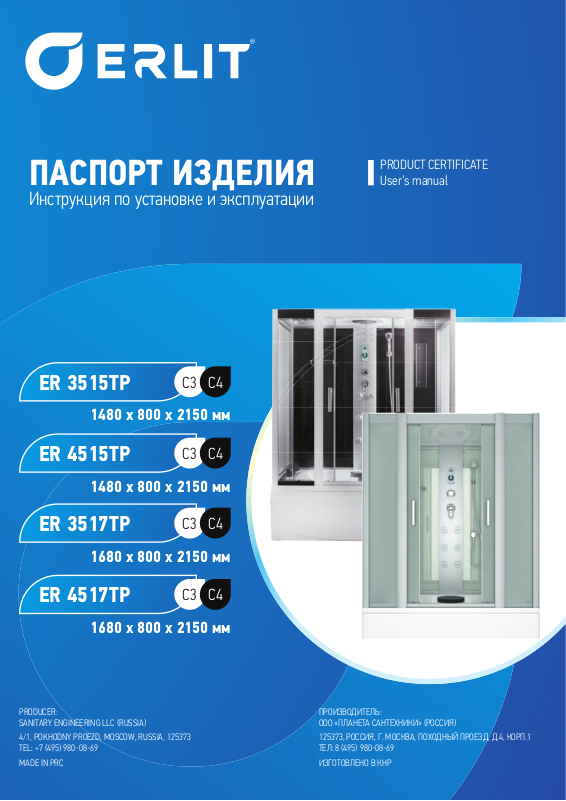

Erlit ER 3515TP, ER 4515TP, ER 3517TP, ER 4517TP User guide

ПАСПОРТ ИЗДЕЛИЯ

Инструкция по установке и эксплуатации

PRODUCT CERTIFICATE
User’s manual

ER 3515TP

1480 x 800 x 2150 мм

ER 4515TP

1480 x 800 x 2150 мм

ER 3517TP

1680 x 800 x 2150 мм

ER 4517TP

1680 x 800 x 2150 мм

PRODUCER:
SANITARY ENGINEERING LLC RUSSIA

4/1, POKHODNY PROEZD, MOSCOW, RUSSIA, 125373
TEL: +7 495 9800869

МADE IN PRC

C3 C4

C3 C4

C3 C4

C3 C4

ПРОИЗВОДИТЕЛЬ:
ООО ПЛАНЕТА САНТЕХНИКИ РОССИЯ

125373, РОССИЯ, Г. МОСКВА, ПОХОДНЫЙ ПРОЕЗД, Д.4, КОРП.1
ТЕЛ: 8 495 9800869

ИЗГОТОВЛЕНО В КНР

RU EN

УВАЖАЕМЫЕ ПОКУПАТЕЛИ!

Благодарим Вас за выбор продукции торговой марки ERLIT.
Настоящая инструкция предназначена для ознакомления с продуктом, а также с условиями правильного
монтажа, эксплуатации и сервисного обслуживания продукции. Пожалуйста, внимательно ознакомьтесь с данной
инструкцией перед началом монтажа и эксплуатации изделия.

Спасибо за покупку!

ОБЩИЕ СВЕДЕНИЯ

Приобретенное вами изделие предназначено для бытового использования внутри помещений. Компания­производитель оставляет за собой право не уведомлять конечного пользователя о различиях в конструкции для
устаревшей модели и нового улучшенного варианта продукта.

DEAR CUSTOMERS!

Thank you for choosing the products of the ERLIT. trademark. This manual is designed for introduction to the product, as
well as to the conditions for the proper installation, operation and maintenance of the product. Please read this manual
carefully before installing and operating the product.

Thank you for the purchase!

GENERAL INFORMATION

The product is intended for domestic use indoors. The manufacturer reserves the right not to notify the fi nal user of
diff erences in design of an outdated model and a new improved version of the product.

TECHNICAL CHARACTERISTICS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Используемое электрическое напряжение 220 ± 10%. Напряжение внутренней сети 12V;

• Толщина безопасного, закаленного стекла 4мм (директива Евросоюза EN 14428);

• Используемое давление воды 0,2-0,4 МПа, расход воды 8-12 л/мин. Температура подаваемой горячей воды не
должна превышать 70°С.

• Необходима установка фильтров грубой очистки воды 100 мкм; Присоединительные размеры горячего и
холодного трубопровода 1/2” (15 мм), диаметр сливного отверстия 1-1/2” (40 мм);

• Уровень ввода канализации должен быть не менее чем на 70 мм ниже уровня слива душевого поддона;

• Максимальная нагрузка на поддон 370 кг.

ЗАПРЕЩЕНО

• Использовать изделие не по назначению и вне помещений;

• Подвергать изделие воздействию прямых солнечных лучей;

• Находиться внутри в состоянии алкогольного и наркотического опьянения;

• Подвергать изделие механическим повреждениям любого рода;

• Применять избыточную силу к комплектующим изделия в процессе монтажа и эксплуатации;

• Использовать изделие без присмотра людям с ограниченными возможностями здоровья;

• Использовать абразивные и/или химически агрессивные чистящие средства.

• Voltage applied 220V ± 10%. Internal voltage 12V;

• Thickness of the safe tempered glass is 4mm (EU directive EN 14428);

• Water pressure applied 0.2-0,4 МPа, water consumption 8-12 l/min. Temperature of hot water supplied should be no
more than 70°С;

• Installation of coarse fi lters 100 μm for water is required;

• Connecting dimensions of hot and cold pipeline 1/2” (15 mm), tap hole diameter 1 ½” (40 mm);

• The sewer inlet level should be no less than 70 mm lower than shower tray drain level;

• Maximum load on the tray is 370 kg.

IT IS PROHIBITED TO DO THE FOLLOWING

• Use the product for purposes other than intended;

• Use the product outdoors;

• Expose the product to direct sunlight;

• Be inside under alcohol or drug infl uence;

• Subject the product to mechanical damage of any kind;

• Apply excessive force to the components during installation and operation processes

• Use the product unattended for people with disabilities;

• Use abrasive and / or chemically aggressive cleaners.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

• Изделия должны транспортироваться крытым транспортом;

• К моменту начала монтажа, изделие должно принять комнатную температуру;

• После покупки товара, для постановки его на сервисное обслуживание, необходимо хранить товар в заводской
упаковке.

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Проверить целостность и комплектность изделия в момент получения;

• Завершить все ремонтно-отделочные работы в помещении на момент монтажа;

• Использовать для чистки мягкую ткань, жидкие чистящие средства без абразивных и химически агрессивных
компонентов;

• Не ставить на пол без картона детали, изготовленные из стекла. Избегать ударов и установки стекол на угол;

• Обратиться за услугами монтажа и сервисного обслуживания продукции в авторизованный сервисный центр или
иным специалистам, имеющим соответствующую квалификацию.

TRANSPORTATION AND STORAGE

• The products must be transported in a covered vehicle.

• At the time of installation the product must be of a room temperature

• The product has to be stored in the original packaging aſt er the purchase in order to be accepted for an aſt er sales service.

RECOMMENDATIONS TO BUYERS

• To check the completeness and the entirety of the product at the moment of receiving;

• Before the assembly all repair and decorative works should be completed;

• Cleaning of the shower cabin should be performed with a soſt piece of cloth using liquid washing agents without abrasive and

/ or chemically aggressive components;

• Do not put glasses on fl oor without protective cardboard, avoid impacts and putting glasses on the corner;

• To seek an authorized service center or other specialists having appropriate qualifi cation for installation and maintenance

of the product..

2 3

СХЕМА ПОДГОТОВКИ КОММУНИКАЦИЙ | COMMUNICATIONS PREPARATION LAYOUT

250

влагозащищенная розетка

с заземляющим выводом

100

150

холодная вода / cold water

горячая вода / hot water

КОМПЛЕКТАЦИИ | FITTINGS

A1 A2 A3 A4 A5

A6

2250

РЕКОМЕНДОВАННЫЙ ИНСТРУМЕНТ ДЛЯ МОНТАЖА КАБИНЫ

RECOMMENDED CABIN INSTALLATION TOOLS

1200

M4 x 12

A7 A8 A9

A13 A14 A15 | 4515ТР/17TP A16 A17 A18

A19 A20 A21 A22 A23 | 4515ТР/17TP A24

A25 A26 A27 A28 | 4515ТР/17TP A29 A30

A31 A32 A33

A10

M4 x 25

A34

A11

M4 x 12

A35 | 4515ТР/17TP A36

A12

M4 x 25

M4 x 20

ø 3.0

4 5

1 2

A20

A18

A17

ER4515ТР / ER 4517ТР

A16

A12

A19

A9

A21

A4

A1

A3

A2

6 7

3

ER 3515ТР / ER 3517ТРER 4515ТР / ER 4517ТР

A29

A29

4

400

A23 A28

8 9

330

5 6

C

A

D

A

C

B

B

M1 2

D

E

M12

L160

M8

E

7

A

A

3

0

10 11

8 10

A34

9 11

A1

A3

A2

A1

=1 =1

A4

A5

A6

=4 =4 =4

A7

A7

A5

A7

A6

=2

A6

=8

=2

A7

=4

A6

A3

A7

A4

A2

12 13

12

14

A12

21A21A21A

A10

A5

=3

A10

$$$

13

A12

A33

A5

15

21A21A21A

A10

A10

ER 4515ТР
ER 4517ТР

$$$

A33

$

ER 3515ТР
ER 3517ТР

14 15

16

18

ER 4515ТР | ER 4517ТР

A12 A10

=12

17

A9

=8

=12

A12

A10

A35

19

A15

A11

A15

A33

A33

A9

A9

16 17

20

22

21

A9

A9 A8

=6

A16

A16

=7=7

A33

A9

A8

23

A33

A9

18 19

24

26

25

A17

A20

A18 A19

A21

A19

A17

A18

A22

=1

A24

=1

A30

27

ER 4515ТР | ER 4517ТР

A22

A24

A20

A21

20 21

28

30

29

A32

A22

ER 4515ТР | ER 4517ТР

A22 A24

=1

A36

=1

=1

A22

A24

31

A24

=1

=1

A24

A13

A14

=4

=4

A13

A14

A22

22 23

32

34

33

A25

A26

A27

=2

=1

A27

A27

A26

A26

35

=2

24 25

36 ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ ПУЛЬТА УПРАВЛЕНИЯ | MANUAL FOR REMOTE CONTROL USAGE

1. ВКЛ./ВЫКЛ.

Switching On / Off

2. ИСПОЛЬЗОВАНИЕ ОСВЕЩЕНИЯ.

Нажмите кнопку включения освещения.

Usage of lighting. Press the light switch button.

5. РЕЖИМ ЧАСОВ / НАСТРОЙКА ЧАСОВ. Нажмите
и удерживайте кнопку 5 до мигания индикации
часов на дисплее для перехода в режим настройки
часов. Кнопками 3, 4 выставите часы. Кнопками 7,8
выставите минуты.

Clock mode / Clock settings. To enter the clock settings
mode, press and hold button 5 until the clock icon starts to
fl ash on the display. Use the buttons 3 and 4 to set hours,
buttons 7 and 8 to set minutes.

6. ВКЛЮЧЕНИЕ РЕЖИМА РАДИО / ПОИСК
РАДИОСТАНЦИИ. Нажмите на кнопку 6 включения

радио. Кнопками 3, 4 установите нужную частоту

26 27

радиостанции. После выключения пульта кнопкой 1
запоминается последняя настройка частоты радио при
условии не отключения от электрической сети.

Enable radio mode / Radio station search. To turn on
the radio press the button 6. Use the buttons 3 and 4 to
set the desired radio frequency. Aſt er turning off the remote
control with the button 1, the last radio frequency setting is
saved, provided that you do not disconnect the cabin from
the electrical network.

7,8. УМЕНЬШИТЬ / УВЕЛИЧИТЬ ГРОМКОСТЬ ЗВУКА

Decrease / Increase the volume

9. ИСПОЛЬЗОВАНИЕ ВЕНТИЛЯТОРА

Нажмите кнопку включение вентилятора.

Fan usage. Press the fan switch button.

10. ДИСПЛЕЙ

Display

ЭЛЕКТРИЧЕСКАЯ СХЕМА | ELECTRICAL SCHEMATIC

АВТОРИЗОВАННЫЕ СЕРВИСНЫЕ ЦЕНТРЫ ERLIT В РОССИИ

АНТЕННА

ANTENNA

ДИНАМИК

SPEAKER

~220V

ВЕРХНЕЕ ОСВЕЩЕНИЕ

ПУЛЬТ

TOUCH CONTROL PANEL

ТРАНСФОРМАТОР

TRANSFORMER

OVERHEAD LIGHTING

ВЕНТИЛЯТОР

FAN

~12V

МОСКВА ИП Мезенев «Сантехсервис»

МО, с. Беседы, ул. Ленинская, БЦ «Реал», офис 402

ИП Михалев

Москва, ул. Дорожная, д. 54, корп. 4, стр. 19, офис 5

САНКТ-ПЕТЕРБУРГ ООО «СТП»

ул. Мебельная, д. 1

ВОЛГОГРАД АСЦ «СантехПрофи»

ул. Невская, д. 18а

ВОЛОГДА ИП Мезенев «Сантехсервис»

ул. Октябрьская, д. 57А, офис 10

ЕКАТЕРИНБУРГ «ЧелСан» ИП Каптелин

ул. Российская, д. 220

ИРКУТСК ИП Белоусов

ул. Паленова, д. 17/2

КАЗАНЬ ООО «Сантех-сервис»

ул. 2я Азинская, д. 7Б

КРАСНОДАР «Мастер добрых дел»

ул. Дзержинского, д. 119/2

КРАСНОЯРСК ООО «Сантехсервис»

ул. Глинки, д. 37Г

НИЖНИЙ НОВГОРОД ООО «Профсервис-СВ»

Комсомольское шоссе, д. 5, офис 303

НОВОСИБИРСК «Гидромассаж-сервис», ИП Куликов

ул. Троллейная, д. 85

ПЕНЗА ООО «Сантех-сервис»

ул. Дзержинского, 4, офис № 529

РОСТОВ-НА-ДОНУ ООО «Абрис-плюс»

пр-т Буденновский, д. 72А

РЯЗАНЬ ИП Бакун С.В.

ул. Быстрецкая, д. 17

САМАРА ООО «Смак»

ул. Дзержинского, д. 48, офис 302

САРАТОВ ООО «Сантех-сервис»

ул. Осипова, д. 1, офис 204

СИМФЕРОПОЛЬ Bora-service

ул. Гагарина, д. 14А, офис 309

ТЮМЕНЬ ИП Машкин

ул. Федюнинского, д. 49, ТЦ «А-Мега»

ЧЕЛЯБИНСК «ЧелСан» ИП Каптелин

ул. Российская, д. 220

8 [phone]

8 [phone]

8 [phone]

8 (8442) 517-720
8 [phone]

8 [phone]
8 [phone]

8 [phone]

8 [phone]
8 [phone]

8 [phone]

8 [phone]
8 [phone]

8 [phone]
8 [phone]

8 [phone]

8 [phone]

8 [phone]

8 [phone]

8 [phone],
8 [phone]

8 [phone]
8 [phone]

8 [phone]

8 [phone]
8 [phone]

8 [phone]
8 [phone]

8 [phone]

8 [phone]

28 29

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА | WARRANTY POLICY

[RU] Спасибо, что Вы выбрали продукцию ERLIT!

Данные гарантийные обязательства дополняют права и обязанности
потребителей, определённые законом, никак не ограничивая их. По всем
вопросам, связанным с установкой, эксплуатацией и обслуживанием
изделия, просим обращаться в авторизованные сервисные центры либо на
бесплатную телефонную линию сервисной поддержки. Срок эксплуатации
приобретенного изделия составляет 10 лет.

На изделие и его комплектующие гарантия Производителя составляет 1 год.
При монтаже изделия сотрудниками авторизованных сервисных центров
гарантия на кабину 2 года. Гарантия Производителя и Сервисная гарантия
действуют с даты продажи.

При обращении покупателя в торгующую организацию или авторизованный
сервисный центр потребитель должен предъявить кассовый или товарный
чек либо иные доказательства заключения договора и оплаты товара. Для
проведения гарантийного обслуживания покупатель обязан обеспечить
свободный доступ к изделию.

Внешний вид и комплектность изделия должны быть проверены покупателем
в момент получения изделия в разобранном виде. В дальнейшем претензии
по внешнему виду и комплектности не принимаются.

ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ:

• На продукцию, используемую в общественных местах;

• На дефекты, связанные с неправильной установкой и/или нарушением
правил эксплуатации;

• На неисправности, вызванные плохим качеством водопроводной воды и
коррозией труб;

• На неисправности, вызванные перепадами напряжения в электрической
сети;

• На повреждения, возникшие в результате стихийных бедствий;

• На повреждения, вызванные использованием средств по уходу, не
предназначенных для данного изделия.

предложения по улучше

Свои

обслуживания Вы можете направить по адресу: [e-mail]

БЕСПЛАТНАЯ ТЕЛЕФОННАЯ ЛИНИЯ СЕРВИСНОЙ ПОДДЕРЖКИ

нию качества сервисного

88007070899

[EN] Thank you for choosing ERLIT products!

These warranty obligations complement the rights and obligations of
consumers, as defi ned by law, without limiting them in any way. For
all questions related to the installation, operation and maintenance of
the product, please contact the authorized service centers or a toll-free
telephone service support line. The useful life of the purchased product
is 10 years.

The manufacturer’s warranty for the product and its components is
1 year. When mounting the product employees of authorized service
centers warranty on the cabin 2 years.Manufacturer’s warranty and
Service guarantee valid from date of sale.

When a customer contacts a trading organization or an authorized
service center, the consumer must present a cash or sales receipt, or
other evidence of concluding a contract and paying for the goods. To
carry out warranty service, the buyer must provide free access to the
product.

Appearance and completeness of the product must be checked by
the buyer at the time of receipt of the disassembled product. Further
claims for appearance and completeness are not accepted.

WARRANTY DOES NOT COVER:

• Products used in public places;

• Defects caused by improper installation and / or violation of the
operating rules;

• Faults caused by poor quality of tap water and pipe corrosion;

• Faults caused by voltage fl uctuations in the electrical network;

• Damage caused by natural disasters;

• Damage caused by the use of care products not intended for this
product.

Your suggestions for improving the quality of service you can

send to: [e-mail]

TOLLFREE TELEPHONE HOTLINE FOR SERVICE SUPPORT

88007070899

ГАРАНТИЙНЫЙ ТАЛОН | WARRANTY COUPON

Модель / Model

Продавец / Seller

Дата продажи /

С гарантийными обязательствами ознакомлен /
Комплектность поставки душевой кабины проверил /
Товар видимых механических повреждений не имеет /

Покупатель /

30 31

Date of sale

Buyer

« » 20

/

I have read and understood warranty obligations

I have checked the completeness of delivery as to the shower cabin

The product does not have visible mechanical defects

Ver.ER4515.17_09.2020

www.erlit.ru

БЕСПЛАТНАЯ ТЕЛЕФОННАЯ ЛИНИЯ СЕРВИСНОЙ ПОДДЕРЖКИ

88007070899ОО ПЛАНЕТА САНТЕХНИКИ РОССИЯ
