Erlit ER 2509TP User guide

ПАСПОРТ ИЗДЕЛИЯ

Инструкция по установке и эксплуатации душевой кабины

PRODUCT CERTIFICATE

Shower cabin installation and operation instruction

ER 2509TP

900 x 900 x 2150 мм

ПРОИЗВОДИТЕЛЬ: ALEX BAITLER® GMBH
Adolf-Kolping-Straße 16, 80336 München,
Germany

PRODUCER: ALEX BAITLER® GMBH
Adolf-Kolping-Straße 16, 80336 München,
Germany

C3 C4

ОРГАНИЗАЦИЯ, ПРИНИМАЮЩАЯ ПРЕТЕНЗИИ ОТ ПОТРЕБИТЕЛЕЙ: ООО АЛЕКС БАЙТЛЕР РУС
141591, МО, Солнечногорский р-н, д. Соколово, ул. Индустриальная, стр. № 4, т.: 8-800-302-0209
Изготовлено в России

COMPANY ACCEPTING CLAIMS FROM CUSTOMERS: ALEX BAITLER RUS LLC
141591, Moscow region, Solnechnogorskiy district, Sokolovo village, Industrialnaya street, building № 4,
tel: [phone]. Made in Russia

RU

УВАЖАЕМЫЕ ПОКУПАТЕЛИ!

Благодарим Вас за выбор продукции торговой марки ERLIT.
Настоящая инструкция предназначена для ознакомления с продуктом, а также с условиями правильного
монтажа, эксплуатации и сервисного обслуживания продукции. Пожалуйста, внимательно ознакомьтесь с данной
инструкцией перед началом монтажа и эксплуатации изделия.

Спасибо за покупку!

ОБЩИЕ СВЕДЕНИЯ

Приобретенное вами изделие предназначено для бытового использования внутри помещений. Компания­производитель оставляет за собой право не уведомлять конечного пользователя о различиях в конструкции для
устаревшей модели и нового улучшенного варианта продукта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Используемое электрическое напряжение 220 ± 10%. Напряжение внутренней сети 12V;

• Толщина безопасного, закаленного стекла 4мм (директива Евросоюза EN 14428);

• Используемое давление воды 0,2-0,4 МПа, расход воды 8-12 л/мин. Температура подаваемой горячей воды не
должна превышать 70°С.

• Необходима установка фильтров грубой очистки воды 100 мкм; Присоединительные размеры горячего и
холодного трубопровода 1/2” (15 мм), диаметр сливного отверстия 1-1/2” (40 мм);

• Уровень ввода канализации должен быть не менее чем на 70 мм ниже уровня слива душевого поддона;

• Максимальная нагрузка на поддон 370 кг.

ЗАПРЕЩЕНО

• Использовать изделие не по назначению и вне помещений;

• Подвергать изделие воздействию прямых солнечных лучей;

• Находиться внутри в состоянии алкогольного и наркотического опьянения;

• Подвергать изделие механическим повреждениям любого рода;

• Применять избыточную силу к комплектующим изделия в процессе монтажа и эксплуатации;

• Использовать изделие без присмотра людям с ограниченными возможностями здоровья;

• Использовать абразивные и/или химически агрессивные чистящие средства.

DEAR CUSTOMERS!

Thank you for choosing the products of the ERLIT. trademark. This manual is designed for introduction to the product, as
well as to the conditions for the proper installation, operation and maintenance of the product. Please read this manual
carefully before installing and operating the product.

Thank you for the purchase!

GENERAL INFORMATION

The product is intended for domestic use indoors. The manufacturer reserves the right not to notify the fi nal user of
diff erences in design of an outdated model and a new improved version of the product.

TECHNICAL CHARACTERISTICS

• Voltage applied 220V ± 10%. Internal voltage 12V;

• Thickness of the safe tempered glass is 4mm (EU directive EN 14428);

• Water pressure applied 0.2-0,4 МPа, water consumption 8-12 l/min. Temperature of hot water supplied should be no
more than 70°С;

• Installation of coarse fi lters 100 μm for water is required;

• Connecting dimensions of hot and cold pipeline 1/2” (15 mm), tap hole diameter 1 ½” (40 mm);

• The sewer inlet level should be no less than 70 mm lower than shower tray drain level;

• Maximum load on the tray is 370 kg.

IT IS PROHIBITED TO DO THE FOLLOWING

• Use the product for purposes other than intended;

• Use the product outdoors;

• Expose the product to direct sunlight;

• Be inside under alcohol or drug infl uence;

• Subject the product to mechanical damage of any kind;

• Apply excessive force to the components during installation and operation processes

• Use the product unattended for people with disabilities;

• Use abrasive and / or chemically aggressive cleaners.

EN

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

• Изделия должны транспортироваться крытым транспортом;

• К моменту начала монтажа, изделие должно принять комнатную температуру;

• После покупки товара, для постановки его на сервисное обслуживание, необходимо хранить товар в заводской
упаковке.

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Проверить целостность и комплектность изделия в момент получения;

• Завершить все ремонтно-отделочные работы в помещении на момент монтажа;

• Использовать для чистки мягкую ткань, жидкие чистящие средства без абразивных и химически агрессивных
компонентов;

• Не ставить на пол без картона детали, изготовленные из стекла. Избегать ударов и установки стекол на угол;

• Обратиться за услугами монтажа и сервисного обслуживания продукции в авторизованный сервисный центр или
иным специалистам, имеющим соответствующую квалификацию.

TRANSPORTATION AND STORAGE

• The products must be transported in a covered vehicle.

• At the time of installation the product must be of a room temperature

• The product has to be stored in the original packaging aſt er the purchase in order to be accepted for an aſt er sales service.

RECOMMENDATIONS TO BUYERS

• To check the completeness and the entirety of the product at the moment of receiving;

• Before the assembly all repair and decorative works should be completed;

• Cleaning of the shower cabin should be performed with a soſt piece of cloth using liquid washing agents without abrasive and

/ or chemically aggressive components;

• Do not put glasses on fl oor without protective cardboard, avoid impacts and putting glasses on the corner;

• To seek an authorized service center or other specialists having appropriate qualifi cation for installation and maintenance

of the product..

2 3

СХЕМА ПОДГОТОВКИ КОММУНИКАЦИЙ | COMMUNICATIONS PREPARATION LAYOUT

КОМПЛЕКТАЦИЯ | PACKING LIST

250

150

РЕКОМЕНДОВАННЫЙ ИНСТРУМЕНТ ДЛЯ МОНТАЖА КАБИНЫ

RECOMMENDED CABIN INSTALLATION TOOLS

холодная вода / cold water

горячая вода / hot water

1200

A1 A2 A3 A4 A5

M4 x 25

A10

A11 A12

M4 x 12

A7

A13

A19 A20 A21 A22 A23 A24

A25 A26 A27 A28 A29 A30

A8 A9

A14 A15 A16 A17 A18

A6

M4 x 12

M4 x 45

M4 x 20

ø 3.0

A34

A35

A31 A32 A33

4 5

1

2

А13

А17

А6

А20

А7

А18

А19

А2

А21

А11

А16

А1А14

А12

6 7

3

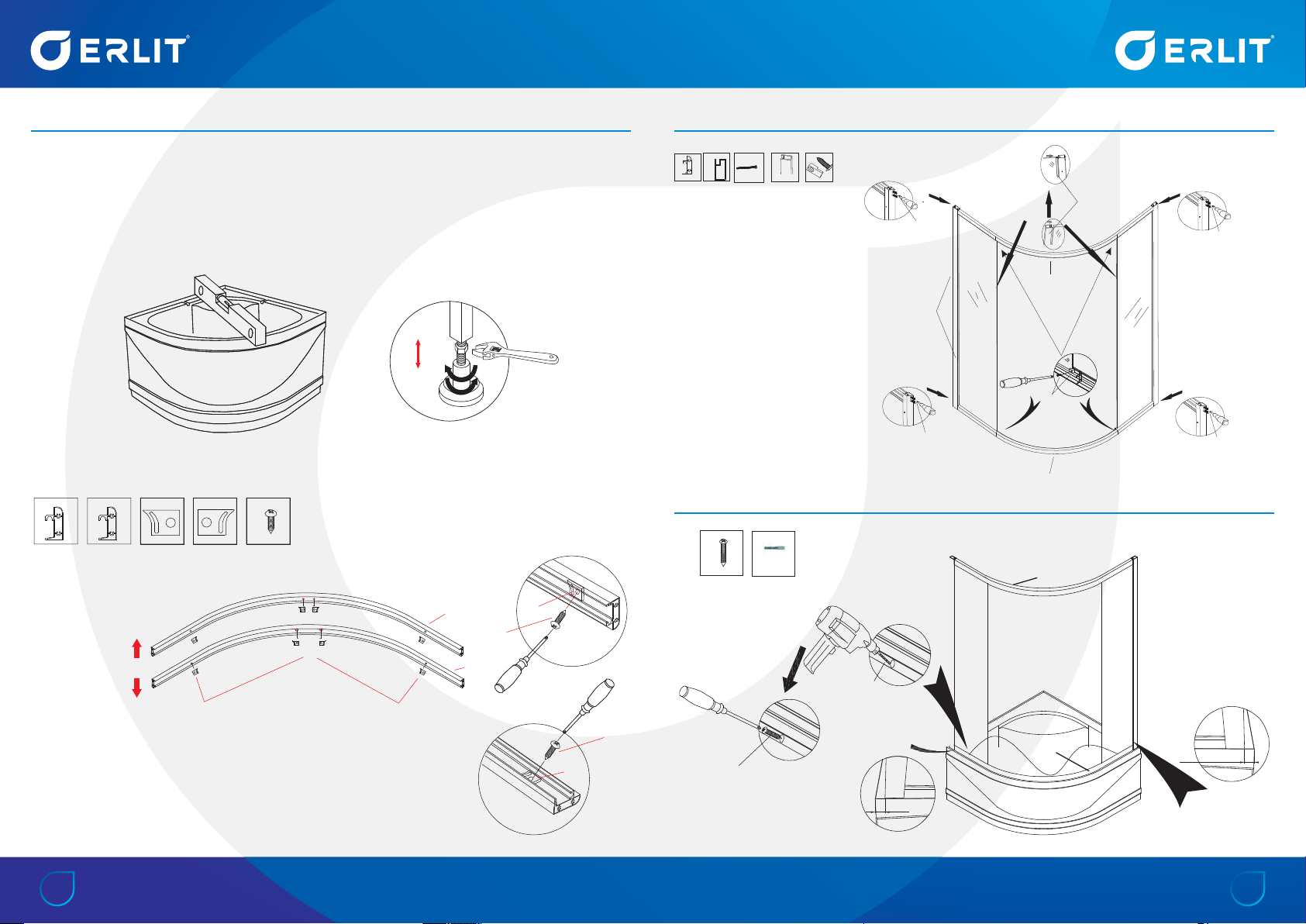

[RU] ВНИМАНИЕ! Перечисленные далее шаги показывают принципиальный монтаж изделия. В зависимости от

размера помещения, коммуникаций, порядок шагов может отличаться. Шаг 1 нужно выполнить в случае покупки
вами поддона в разобранном виде.

90TP

1

2

1

4

3

[EN] ATTENTION! The steps listed below show the basic installation of the product. The order of the steps may diff er

depending on the utility systems and the size of the premises. Step 1 to perform when you buy tray disassembled form.

5

5.1

ШПИЛЬКА РЕЗЬБОВАЯ

2

М12 340 мм

ШПИЛЬКА РЕЗЬБОВАЯ

3

М12 360 мм

4

Болт М12x80 мм

5.15

8 9

4

5

[RU] Поместив поддон душевой кабины в место монтажа, с помощью уровня расположите его строго горизонтально,

убедитесь, что все ножки надежно прикручены к основанию поддона. Вставьте шланг слива в отверстие для слива,
обработайте его силиконовым герметиком.

[EN] Place the shower cabin tray into installation place; using level tube place it in a strictly horizontal manner and make sure
that all legs are reliably fastened to the tray foundation. Insert a discharge hose into discharge hole and treat it with silicone
glue.

Вверх/UP

Вниз/Down

A1-1

A1-2

=1

A3 A4 A5

=1

=4

=4

=8

A1=2A2 A6

6

A9 A33

A7 A8

M4=8 =2 =4

ø3.0=3

A6

A2

A6 A6

A7

A1-1

A8

A1-2

A1-1

A6

верхняя дуга

нижняя дуга

DOWN

54 mm

UP

84mm

A1-1

A1-2

A5

A3

A33

A5

A1-2

A4

A9

B (A=B)

A

10 11

7

9

A10

=10

A12

=9

A10

A12

A33

8

A11

=10

10

A13

A14

=4

=4

A13

A14

12 13

11

13

12

A15 A34 A35

А

B (A=B)

14

A9

=3

A9

14 15

15

A12

=9

A33

A12

17

A18 A19 A21 A20

A18

A19

16

A16

A17

A17

18

A22 A24

A30

A31

A32

A30

A24

A22

A30

A16

16 17

19

21

20

=12

A31A22

A22

11

A24 A32

A22

A18

A25

A7

22

A27 A27

A22

A26 A26

18 19

23 24

Соедините металлические трубы в стене со шлангами холодной и горячей воды, затем закрепите их. Удостоверьтесь,
что нет протечек. Вставьте шланг слива в отверстие для слива, обработайте его силиконовым клеем. И теперь,
закончив монтаж, подождите 24 часа, после чего подключите электричество и воду.

Поместите кабину в место окончательной установки в вашей ванной комнате
только спустя 24 часа после монтажа.

[EN] Connect metal pipes in the wall with cold and
hot water pipes, then fasten them. Make sure that
there are no leaks. Insert a discharge hose into
discharge hole and treat it with silicone glue. And
now, aſt er fi nishing installation wait for 24 hours,
aſt er which connect the electric power and water.

Place the cabin in the place of fi nal installation in your
bathroom. Don’t forget that you can start using it only
24 hours aſt er installation.

ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ ПУЛЬТА УПРАВЛЕНИЯ | MANUAL FOR REMOTE CONTROL USAGE

Включение выключение
освещения /

Lighting on/off

. Не забудьте, что пользоваться ею можно

Включение выключение
вентилятора /

Fan on/off

OFF

OFF

20 21

АВТОРИЗОВАННЫЕ СЕРВИСНЫЕ ЦЕНТРЫ ERLIT В РОССИИ

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА | WARRANTY POLICY

МОСКВА ИП Мезенев «Сантехсервис»

МО, с. Беседы, ул. Ленинская, БЦ «Реал», офис 402

ООО «Душ-сервис»

ул. Ивантеевская, д. 25а, ТЦ «Фабрика», 2-й этаж

САНКТ-ПЕТЕРБУРГ ООО «СТП»

ул. Мебельная, д. 1

АРХАНГЕЛЬСК СЦ «Аванта»

Окружное ш., Кузнечихинский пром. узел, пр-д 1, д. 13

БЕЛГОРОД ИП Мезенев «Сантехсервис»

ул. Магистральная, д. 4д

ВОЛГОГРАД АСЦ «СантехПрофи»

ул. Невская, д. 18а

ВОЛОГДА ИП Мезенев «Сантехсервис»

ул. Октябрьская, д. 57А, офис 10

ЕКАТЕРИНБУРГ ООО «Мастер-Сан»

Большакова, д. 149

ИРКУТСК ИП Белоусов

ул. Паленова, д. 17/2

КАЗАНЬ ООО «Сантех-сервис»

ул. 2я Азинская, д. 7Б

КРАСНОДАР «Мастер добрых дел»

ул. Дзержинского, д. 119/2

КРАСНОЯРСК ООО «Сантехсервис»

ул. Глинки, д. 37Г

НИЖНИЙ НОВГОРОД ООО «Профсервис-СВ»

ул. Полоцкая, д. 21

НОВОСИБИРСК «Гидромассаж-сервис», ИП Куликов

ул. Троллейная, д. 85

ОМСК ООО «Жилкомсервис»

ул. Красный путь, д. 30, офис 3

ПЕНЗА ООО «Сантех-сервис»

ул. Дзержинского, 4, офис № 529

РОСТОВ-НА-ДОНУ ООО «Абрис-плюс»

пр-т Буденновский, д. 72А

РЯЗАНЬ ИП Бакун С.В.

ул. Быстрецкая, д. 17

САМАРА ООО «Смак»

ул. Дзержинского, д. 48, офис 302

САРАТОВ ООО «Сантех-сервис»

ул. Осипова, д. 1, офис 204

СИМФЕРОПОЛЬ Bora-service

ул. Гагарина, д. 14А, офис 309

ТОЛЬЯТТИ ООО «Смак»

ул. Комунальная, д. 32

ТЮМЕНЬ ИП Машкин

ул. Федюнинского, д. 49, ТЦ «А-Мега»

ХАБАРОВСК ООО «Сантехмастер»

ул. Кочнева, д. 10

ЧЕЛЯБИНСК «ЧелСан» ИП Каптелин

ул. Российская, д. 220

8 [phone]

8 [phone]
8 [phone] 8 [phone]

8 [phone]

8 [phone]

8 [phone]

8 (8442) 517-720
8 [phone]

8 [phone]
8 [phone]

8 [phone]
8 [phone]

8 [phone]
8 [phone]

8 [phone]

8 [phone]
8 [phone]

8 [phone]
8 [phone]

8 [phone]

8 [phone]

8 [phone]
8 [phone]

8 [phone]
8 [phone]

8 [phone],
8 [phone]

8 [phone]
8 [phone]

8 [phone]

8 [phone]
8 [phone]

8 [phone]
8 [phone]

8 [phone]

8 [phone]

8 [phone]

8 [phone]

[RU] Спасибо, что Вы выбрали продукцию ERLIT!

Данные гарантийные обязательства дополняют права и обязанности
потребителей, определённые законом, никак не ограничивая их. По всем
вопросам, связанным с установкой, эксплуатацией и обслуживанием
изделия, просим обращаться в авторизованные сервисные центры либо на
бесплатную телефонную линию сервисной поддержки. Срок
приобретенного изделия составляет 10 лет.

На изделие и его комплектующие гарантия Производителя составляет 1 год.
Гарантия Производителя на поддон составляет 5 лет. При монтаже изделия
сотрудниками авторизованных сервисных центров гарантия на кабину
2 года, на поддон 7 лет. Гарантия Производителя и Сервисная гарантия
действуют с даты продажи.

При обращении покупателя в торгующую организацию или
сервисный центр потребитель должен предъявить кассовый или товарный
чек либо иные доказательства заключения договора и оплаты товара. Для
проведения гарантийного обслуживания покупатель обязан обеспечить
свободный доступ к изделию.

Внешний вид и комплектность изделия должны быть проверены покупателем
в момент получения изделия в разобранном виде. В дальнейшем претензии
по внешнему виду

ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ:

• На продукцию, используемую в общественных местах;

• На дефекты, связанные с неправильной установкой и/или нарушением
правил эксплуатации;

• На неисправности, вызванные плохим качеством водопроводной воды и
коррозией труб;

• На неисправности, вызванные перепадами напряжения в электрической
сети;

• На повреждения, возникшие в результате стихийных

• На повреждения, вызванные использованием средств по уходу, не
предназначенных для данного изделия.

обслуживания Вы можете направить по адресу: [e-mail]

БЕСПЛАТНАЯ ТЕЛЕФОННАЯ ЛИНИЯ СЕРВИСНОЙ ПОДДЕРЖКИ

и комплектности не принимаются.

Свои предложения по улучшению качества сервисного

88007070899

эксплуатации

авторизованный

бедствий;

ГАРАНТИЙНЫЙ ТАЛОН | WARRANTY COUPON

Модель / Model

Продавец / Seller

Дата продажи /

С гарантийными обязательствами ознакомлен /
Комплектность поставки душевой кабины проверил /
Товар видимых механических повреждений не имеет /

Покупатель /

Date of sale

Buyer

« » 20

/

I have read and understood warranty obligations

I have checked the completeness of delivery as to the shower cabin

The product does not have visible mechanical defects

[EN] Thank you for choosing ERLIT products!

These warranty obligations complement the rights and obligations of
consumers, as defi ned by law, without limiting them in any way. For
all questions related to the installation, operation and maintenance of
the product, please contact the authorized service centers or a toll-free
telephone service support line. The useful life of the purchased product
is 10 years.

The manufacturer’s warranty for the product and its components
is 1 year. The manufacturer’s warranty on the tray is 5 years. When
mounting the product employees of authorized service centers
warranty on the cabin 2 years, on a pallet 7 years. Manufacturer’s
warranty and Service guarantee valid from date of sale.

When a customer contacts a trading organization or an authorized
service center, the consumer must present a cash or sales receipt, or
other evidence of concluding a contract and paying for the goods. To
carry out warranty service, the buyer must provide free access to the
product.

Appearance and completeness of the product must be checked by
the buyer at the time of receipt of the disassembled product. Further
claims for appearance and completeness are not accepted.

WARRANTY DOES NOT COVER:

• Products used in public places;

• Defects caused by improper installation and / or violation of the
operating rules;

• Faults caused by poor quality of tap water and pipe corrosion;

• Faults caused by voltage fl uctuations in the electrical network;

• Damage caused by natural disasters;

• Damage caused by the use of care products not intended for this
product.

Your suggestions for improving the quality of service you can

TOLLFREE TELEPHONE HOTLINE FOR SERVICE SUPPORT

send to: [e-mail]

0899

8800707

22 23

www.erlit.ru
