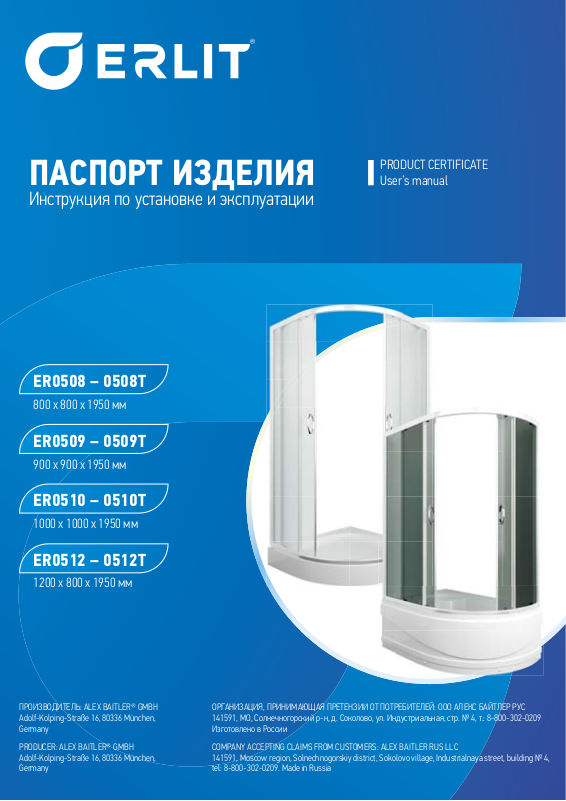

Erlit ER0508, ER0508T, ER0509, ER0509T, ER0510 User guide

ПАСПОРТ ИЗДЕЛИЯ

Инструкция по установке и эксплуатации

ER0508 – 0508T

800 х 800 х 1950 мм

ER0509 – 0509T

900 х 900 х 1950 мм

ER0510 – 0510T

1000 х 1000 х 1950 мм

PRODUCT CERTIFICATE
User’s manual

ER0512 – 0512T

1200 х 800 х 1950 мм

ПРОИЗВОДИТЕЛЬ: ALEX BAITLER® GMBH

Adolf-Kolping-Straße 16, 80336 München,
Germany

PRODUCER: ALEX BAITLER® GMBH
Adolf-Kolping-Straße 16, 80336 München,
Germany

ОРГАНИЗАЦИЯ, ПРИНИМАЮЩАЯ ПРЕТЕНЗИИ ОТ ПОТРЕБИТЕЛЕЙ: ООО АЛЕКС БАЙТЛЕР РУС
141591, МО, Солнечногорский р-н, д. Соколово, ул. Индустриальная, стр. № 4, т.: 8-800-302-0209
Изготовлено в России

COMPANY ACCEPTING CLAIMS FROM CUSTOMERS: ALEX BAITLER RUS LLC
141591, Moscow region, Solnechnogorskiy district, Sokolovo village, Industrialnaya street, building № 4,
tel: [phone]. Made in Russia

RU EN

УВАЖАЕМЫЕ ПОКУПАТЕЛИ!

Благодарим Вас за выбор продукции торговой марки ERLIT.
Настоящая инструкция предназначена для ознакомления с продуктом, а также с условиями правильного
монтажа, эксплуатации и сервисного обслуживания продукции. Пожалуйста, внимательно ознакомьтесь с данной
инструкцией перед началом монтажа и эксплуатации изделия.

Спасибо за покупку!

ОБЩИЕ СВЕДЕНИЯ

Приобретенное вами изделие предназначено для бытового использования внутри помещений. Компания­производитель оставляет за собой право не уведомлять конечного пользователя о различиях в конструкции для
устаревшей модели и нового улучшенного варианта продукта.

DEAR CUSTOMERS!

Thank you for choosing the products of the ERLIT. trademark. This manual is designed for introduction to the product, as
well as to the conditions for the proper installation, operation and maintenance of the product. Please read this manual
carefully before installing and operating the product.

Thank you for the purchase!

GENERAL INFORMATION

The product is intended for domestic use indoors. The manufacturer reserves the right not to notify the fi nal user of
diff erences in design of an outdated model and a new improved version of the product.

TECHNICAL CHARACTERISTICS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Толщина безопасного, закаленного стекла 4мм (директива Евросоюза EN 14428);

• Используемое давление воды 0,2-0,4 МПа, расход воды 8-12 л/мин. Температура подаваемой горячей воды не
должна превышать 70°С.

• Необходима установка фильтров грубой очистки воды 100 мкм; Присоединительные размеры горячего и
холодного трубопровода 1/2” (15 мм), диаметр сливного отверстия 1-1/2” (40 мм);

• Уровень ввода канализации должен быть не менее чем на 70 мм ниже уровня слива душевого поддона;

• Максимальная нагрузка на поддон 370 кг.

• Thickness of the safe tempered glass is 4mm (EU directive EN 14428);

• Water pressure applied 0.2-0,4 МPа, water consumption 8-12 l/min. Temperature of hot water supplied should be no
more than 70°С;

• Installation of coarse fi lters 100 μm for water is required;

• Connecting dimensions of hot and cold pipeline 1/2” (15 mm), tap hole diameter 1 ½” (40 mm);

• The sewer inlet level should be no less than 70 mm lower than shower tray drain level;

• Maximum load on the tray is 370 kg.

IT IS PROHIBITED TO DO THE FOLLOWING

ЗАПРЕЩЕНО

• Использовать изделие не по назначению и вне помещений;

• Подвергать изделие воздействию прямых солнечных лучей;

• Находиться внутри в состоянии алкогольного и наркотического опьянения;

• Подвергать изделие механическим повреждениям любого рода;

• Применять избыточную силу к комплектующим изделия в процессе монтажа и эксплуатации;

• Использовать изделие без присмотра людям с ограниченными возможностями здоровья;

• Использовать абразивные и/или химически агрессивные чистящие средства.

• Use the product for purposes other than intended;

• Use the product outdoors;

• Expose the product to direct sunlight;

• Be inside under alcohol or drug infl uence;

• Subject the product to mechanical damage of any kind;

• Apply excessive force to the components during installation and operation processes

• Use the product unattended for people with disabilities;

• Use abrasive and / or chemically aggressive cleaners.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

• Изделия должны транспортироваться крытым транспортом;

• К моменту начала монтажа, изделие должно принять комнатную температуру;

• После покупки товара, для постановки его на сервисное обслуживание, необходимо хранить товар в заводской
упаковке.

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Проверить целостность и комплектность изделия в момент получения;

• Завершить все ремонтно-отделочные работы в помещении на момент монтажа;

• Использовать для чистки мягкую ткань, жидкие чистящие средства без абразивных и химически агрессивных
компонентов;

• Не ставить на пол без картона детали, изготовленные из стекла. Избегать ударов и установки стекол на угол;

• Обратиться за услугами монтажа и сервисного обслуживания продукции в авторизованный сервисный центр или
иным специалистам, имеющим соответствующую квалификацию.

TRANSPORTATION AND STORAGE

• The products must be transported in a covered vehicle.

• At the time of installation the product must be of a room temperature

• The product has to be stored in the original packaging aſt er the purchase in order to be accepted for an aſt er sales service.

RECOMMENDATIONS TO BUYERS

• To check the completeness and the entirety of the product at the moment of receiving;

• Before the assembly all repair and decorative works should be completed;

• Cleaning of the shower cabin should be performed with a soſt piece of cloth using liquid washing agents without abrasive and

/ or chemically aggressive components;

• Do not put glasses on fl oor without protective cardboard, avoid impacts and putting glasses on the corner;

• To seek an authorized service center or other specialists having appropriate qualifi cation for installation and maintenance

of the product..

2 3

РЕКОМЕНДОВАННЫЙ ИНСТРУМЕНТ ДЛЯ МОНТАЖА КАБИНЫ

RECOMMENDED CABIN INSTALLATION TOOLS

КОМПЛЕКТАЦИИ КАБИН | SHOWER CABIN PACKAGE BUNDLE

A1 A2 A3 A4 A5 A6

M4 x 45

A7

A13

A8 A9

A14

A15 A16 A17 A18

M4 x 25

A10

A11

M4 x 45

A12

M4 x 12

0505T

M4 x 20

ø 3.0

4 5

80х80

=8

M5*45

=6
M12*380 mm

20

х80

90х90

100х100

4

3

120х80

1

1

2

3

4.1
3

4

1

2

2

2

2

4.1

4.1

1

4.1

6 7

=12

M4*20

1

3

2 4

A7A1 A8 A9

60 mm

A1

A2

=2

A6

4=8

M

=2

A1-1

A6

A6

A2

A1-2

A6

A6

A3

90 mm

A8

A9

A7

A9

8 9

5

6 8

7

10 11

9 10

A5

A6

=4

=4

A12

A16

=6

A18

=1

3

A18

A5

A12

A6

11

12 13

АВТОРИЗОВАННЫЕ СЕРВИСНЫЕ ЦЕНТРЫ ERLIT В РОССИИ

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА | WARRANTY POLICY

МОСКВА ИП Мезенев «Сантехсервис»

САНКТ-ПЕТЕРБУРГ ООО «СТП»

АРХАНГЕЛЬСК СЦ «Аванта»

БЕЛГОРОД ИП Мезенев «Сантехсервис»

ВОЛГОГРАД АСЦ «СантехПрофи»

ВОЛОГДА ИП Мезенев «Сантехсервис»

ЕКАТЕРИНБУРГ ООО «Мастер-Сан»

ИРКУТСК ИП Белоусов

КАЗАНЬ ООО «Сантех-сервис»

КРАСНОДАР «Мастер добрых дел»

КРАСНОЯРСК ООО «Сантехсервис»

НИЖНИЙ НОВГОРОД ООО «Профсервис-СВ»

НОВОСИБИРСК «Гидромассаж-сервис», ИП Куликов

ОМСК ООО «СанЛюксСервис»

ПЕНЗА ООО «Сантех-сервис»

РОСТОВ-НА-ДОНУ ООО «Абрис-плюс»

РЯЗАНЬ ИП Бакун С.В.

САМАРА ООО «Смак»

САРАТОВ ООО «Сантех-сервис»

СИМФЕРОПОЛЬ Bora-service

ТОЛЬЯТТИ ООО «Смак»

ТЮМЕНЬ ИП Машкин

ХАБАРОВСК ООО «Сантехмастер»

ЧЕЛЯБИНСК «ЧелСан» ИП Каптелин

МО, с. Беседы, ул. Ленинская, БЦ «Реал», офис 402

ООО «Душ-сервис»

ул. Ивантеевская, д. 25а, ТЦ «Фабрика», 2-й этаж

ул. Мебельная, д. 1

Окружное ш., Кузнечихинский пром. узел, пр-д 1, д. 13

ул. Магистральная, д. 4д

ул. Невская, д. 18а

ул. Октябрьская, д. 57А, офис 10

Большакова, д. 149

ул. Паленова, д. 17/2

ул. 2я Азинская, д. 7Б

ул. Дзержинского, д. 119/2

ул. Глинки, д. 37Г

ул. Полоцкая, д. 21

ул. Троллейная, д. 85

ул. Маяковского, 64, офис 6

ул. Дзержинского, 4, офис № 529

пр-т Буденновский, д. 72А

ул. Быстрецкая, д. 17

ул. Дзержинского, д. 48, офис 302

ул. Осипова, д. 1, офис 204

ул. Гагарина, д. 14А, офис 309

ул. Комунальная, д. 32

ул. Федюнинского, д. 49, ТЦ «А-Мега»

ул. Кочнева, д. 10

ул. Российская, д. 220

8 [phone]

8 [phone]
8 [phone] 8 [phone]

8 [phone]

8 [phone]

8 [phone]

8 (8442) 517-720
8 [phone]

8 [phone]
8 [phone]

8 [phone]
8 [phone]

8 [phone]
8 [phone]

8 [phone]

8 [phone]
8 [phone]

8 [phone]
8 [phone]

8 [phone]

8 [phone]

8 [phone]
8 [phone]

8 [phone]
8 [phone]

8 [phone],
8 [phone]

8 [phone]
8 [phone]

8 [phone]

8 [phone]
8 [phone]

8 [phone]
8 [phone]

8 [phone]

8 [phone]

8 [phone]

8 [phone]

[RU] Спасибо, что Вы выбрали продукцию ERLIT!

Данные гарантийные обязательства дополняют права и обязанности
потребителей, определённые законом, никак не ограничивая их. По всем
вопросам, связанным с установкой, эксплуатацией и обслуживанием
изделия, просим обращаться в авторизованные сервисные центры либо на
бесплатную телефонную линию сервисной поддержки. Срок
приобретенного изделия составляет 10 лет.

На изделие и его комплектующие гарантия Производителя составляет 1 год.
Гарантия Производителя на поддон составляет 5 лет. При монтаже изделия
сотрудниками авторизованных сервисных центров гарантия на кабину
2 года, на поддон 7 лет. Гарантия Производителя и Сервисная гарантия
действуют с даты продажи.

При обращении покупателя в торгующую организацию или
сервисный центр потребитель должен предъявить кассовый или товарный
чек либо иные доказательства заключения договора и оплаты товара. Для
проведения гарантийного обслуживания покупатель обязан обеспечить
свободный доступ к изделию.

Внешний вид и комплектность изделия должны быть проверены покупателем
в момент получения изделия в разобранном виде. В дальнейшем претензии
по внешнему виду

ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ:

• На продукцию, используемую в общественных местах;

• На дефекты, связанные с неправильной установкой и/или нарушением
правил эксплуатации;

• На неисправности, вызванные плохим качеством водопроводной воды и
коррозией труб;

• На неисправности, вызванные перепадами напряжения в электрической
сети;

• На повреждения, возникшие в результате стихийных

• На повреждения, вызванные использованием средств по уходу, не
предназначенных для данного изделия.

обслуживания Вы можете направить по адресу: [e-mail]

БЕСПЛАТНАЯ ТЕЛЕФОННАЯ ЛИНИЯ СЕРВИСНОЙ ПОДДЕРЖКИ

и комплектности не принимаются.

Свои предложения по улучшению качества сервисного

88007070899

эксплуатации

авторизованный

бедствий;

ГАРАНТИЙНЫЙ ТАЛОН | WARRANTY COUPON

Модель / Model

Продавец / Seller

Дата продажи /

С гарантийными обязательствами ознакомлен /
Комплектность поставки душевой кабины проверил /
Товар видимых механических повреждений не имеет /

Покупатель /

Date of sale

Buyer

« » 20

/

I have read and understood warranty obligations

I have checked the completeness of delivery as to the shower cabin

The product does not have visible mechanical defects

[EN] Thank you for choosing ERLIT products!

These warranty obligations complement the rights and obligations of
consumers, as defi ned by law, without limiting them in any way. For
all questions related to the installation, operation and maintenance of
the product, please contact the authorized service centers or a toll-free
telephone service support line. The useful life of the purchased product
is 10 years.

The manufacturer’s warranty for the product and its components
is 1 year. The manufacturer’s warranty on the tray is 5 years. When
mounting the product employees of authorized service centers
warranty on the cabin 2 years, on a pallet 7 years. Manufacturer’s
warranty and Service guarantee valid from date of sale.

When a customer contacts a trading organization or an authorized
service center, the consumer must present a cash or sales receipt, or
other evidence of concluding a contract and paying for the goods. To
carry out warranty service, the buyer must provide free access to the
product.

Appearance and completeness of the product must be checked by
the buyer at the time of receipt of the disassembled product. Further
claims for appearance and completeness are not accepted.

WARRANTY DOES NOT COVER:

• Products used in public places;

• Defects caused by improper installation and / or violation of the
operating rules;

• Faults caused by poor quality of tap water and pipe corrosion;

• Faults caused by voltage fl uctuations in the electrical network;

• Damage caused by natural disasters;

• Damage caused by the use of care products not intended for this
product.

Your suggestions for improving the quality of service you can

TOLLFREE TELEPHONE HOTLINE FOR SERVICE SUPPORT

send to: [e-mail]

8800707

0899

14 15

www.erlit.ru
