Руководство по установке
Инст рукц ия пользователя
★
Установка долж на производить ся квалиф ицирова нными спе циалистами в со ответ ст вии с
инструк циями и требованиями т ехники бе зопасно сти.
Под со единени е прибора д олжно про изводиться к валифицир ованн ым электриком в
строгом соответствии с тр ебовани ями по эл ектробе зопасности.
Ваша домашняя элект ро сеть должна полно стью соот ветство ват ь рабоч им параме тр ам
прибора .
Прибор должен бы ть надёжн о заземлён.
Если ва ш прибор не обо рудован кабелем пита ния с вилкой, то расстояние ме жду
контактами в у ст анавл иваемом вруч ную клеммном соеди нении должно быть не м енее
3мм.
Если в приб оре с фиксированной проводкой н аблюда ет ся утечка то ка свыш е 10 мА,
должн о быть установлено защ итное устройство, рабочий ток котор ого не пр евышает 3 0
мА.
В цепи питани я должна бы ть пред усмотрена з ащита от ут ечек тока и во здушн ый
выключатель, с то ком от сечки в 1,5 р аза больш е максимального.
★
Примечания
Прибор должен бы ть установлен на ровно й и надёжной опоре.
Прибор должен бы ть установлен и подключён в соответстви и с национальными
стандарта ми электропитания.
Закрепл яйте бл оки надёжно. В проти вном сл учае во вре мя работы м огут появиться
по сторонн ие шумы и виб рация.
Устанавливай те внешний блок так, чтобы не доставл ять неудобств вашим соседям.
Перед п одключением эле ктропро вод ки изуч ите рабочие хара ктери стики прибо ра,
приведённые в па спортно й та бличке.
В случае по вреждения кабе ля питания прек рат ите экс плуат ацию приб ора и обратитесь в
сертифи цирован ный сервис- центр.
По сле установки п рибора до ступ к розетке питания д олжен б ыть беспреп ят ственны м.
8
012726
咬 口 012726 铜 版纸
Описание
Внут ренний бло к
1.Передняя панель
2.Воздушный фильтр
3.Выключатель
4.Жалюзи
5.Окно приемника Д У
6.Кабель питания
7.Пульт ДУ
8.Сливной шланг
9.Хладагент/Шланг для
конденс ата
Внешний блок
10.Клапан
11.Решётка
Начало работы
★
Пульт Д У
См. «Руководство к пульту ДУ»
★
Ручное управление
Ручное уп ра влени е
☆
Если пульт ДУ вышел из ст роя или недо ступен:
Во время работы нажмите “Autobutton”, чтобы о становить прибор.
①
Для того чтобы включить прибор, т акже нажмите “Autobutton”.
②
☆
Регулировка направления воздуха
1.Регулировка жалюзи вручную по горизонт али.
Поверните рукой вертикальную лопасть направления
потока, чтобы изменить направление горизонтальной
струи воздуха.
！
Примечание:
Отрегулируйте жалюзи до того, как
включить прибор! Не помещайте пальцы
в рабочие отверстия прибора, когда он уже
запущен.
2. Регулировка жалюзи вручную по верт икали (вверх-вниз)
См. «Руководство к пульту ДУ».
！
Примечание:
Желательно регулировать направление жалюзи по горизонтали при
помощи пульт а ДУ. Вы рискуете деформировать их при регулировке
3
вручную.
Ручная регулировка допускается только в случае, когда пульт ДУ
недо ступен.
По сле выключения кондиционера жалюзи закроют ся автоматиче ски.
Примечания
Во избежание нанесения вреда Вашему здоровью и имуществу, обратите
внимание на следующие моменты:
Проверка перед началом работ ы
★
1. Убедитесь, что заземление подведено надёжно и корректно.
2. Убедитесь, что установлен воздушный фильтр.
3. Проверьте, чтобы не были блокированы отверстия на корпусах приборов.
4. Перед нача лом работы убедитесь, что фильтр не загрязнён.
5. Систематиче ски проверяйте со стояние крепления внешнего блока. При
необходимо сти обратитесь к специалистам.
Рекомендации по безопасному использованию
★
2. В целях эффективной работы с прибором обратитесь к таблице рабочих
температур. В случае, если температура находится вне установленных
пределов, будет активирована система защиты, и эффективность
охлаждения/обогрева снизится.
Диапазон рабочих температур
Охлаждение
Обогрев
Внут ренний блок
Внешний блок
Внут ренний блок
Внешний блок
Максимум:
Минимум:
Максимум:
Минимум:
Максимум:
Минимум:
Максимум:
Минимум:
DB/WB 32˚С/23 ˚С
DB/WB 21˚С/15 ˚С
DB/WB 49˚С/27 ˚С
DB/WB 21˚С/15 ˚С
DB/WB 27˚СDB/WB 20˚С-
DB/WB 24˚С/18˚С
DB/WB 15˚С/-1 6˚С
ОС ТОРОЖНО !
1. Не устанавливайте прибор т ак , чтобы н а него по падал прямо й солнечный св ет.
2. Не блокируй те вентил яционные отверстия на корпус е пр ибора. Это снижает
эффективность охлажде ния или обогр ева.
3. Неже лател ьно находиться под прямы м возде йствием охлажд ённого воздуха. Это может
отрицательно с казаться на вашем самочувс твии.
4. Во время р аботы прибора окна и д вери в помещении д олжны быт ь закрыты . В противн ом
случае сн ижается эффектив но ст ь обогрева или охлаждения.
5. Регулярно след ите за состоянием во здушн ого фил ьтра. Загрязне ние фильтра сниж ает
эффективность охлажде ния или обогр ева.
6. Во избежание падения внешн его блока, не помещ айте на него никаких постор онних
предм етов. Ни пр и каких о бстоятельствах на вне шнем бл оке не должны оказаться дети .
7.Уст ановите о птимальны е парамет ры т емпературы , особенно, если в помещен ии
находя тс я пожилые люди, дет и или бол ьные.
8. Если нормальной р аботе п рибора мешают помехи от внешних ус тр ойств, например,
мобильн ого тел еф она, от ключите прибор от сети, затем подключите и з апуст ите снова .
9. Не допус кается ус та новка кондиционер а в кухонных п омеще ниях, т.к. это может
повли ять на процесс пр иготовле ния пищи и да же оказ ать ся опасным!
Предупреждение об утилизации
Значок перечёркнутой корзины означает:
Не выбрасывайте использованный электроприбор в общий
мусорный бак, утилизируйте отдельно.Утилизируйте прибор
в строгом соответствии с местными законодательными актами.
Если электроприборы будут закопаны в почву, опасные
веще ства из них могут проникнуть в грунтовые воды и стать
угрозой здоровью.
Примечание:
Опис ание прибора приведено в ознакомительных целях. Приобретённый
вами прибор может отличаться от приведённой схемы (в зависимости от
модели).
3
Меры предосторожности
Ненадлежащее использование прибора и игнорирование инст рукций может
стать причиной возникновения ущерба.
Обозначения:
ВНИМАНИЕ : риск получения серьёзной травмы или смерти.
ОС ТОРОЖНО: риск получения травмы или материального ущерба .
ВНИМАНИЕ
Кондиционер должен бы ть заземлён.
Плохое зазем ление может стать
причиной пора жения электрическим
током. Не под водит е заземление к
газопроводу, водопроводу,молние отводу
и телефонному кабе лю.
По сл е установки заземле ния необходима
проверка его каче ства.
Отключая прибор от с ети, берите сь за
вилку.
Не тяните з а са м кабель пи та ния, это
может вызвать поврежд ение кабе ля
питания и приве сти к пора жению
током.
Не устанавл ивайте кондици онер в
помещ ении с легковоспламеня ющимися
газами или жидко стями. Это может стать
причиной пожара.
Не касайтесь двигаю щихся ж ал юзи
внутреннего блока. Есть риск, ч то
пальцы окаж ут ся зажаты ми и/или
деформируются жалюзи.
Отключайте прибо р от электросети,
если о н не используется долгое время.
В противн ом случае есть риск п оломк и
или возгорания.(Вы ньт е се тевую в илку
из розетки или обес точ ьте лин ию
элект ропитания.)
Прибор не предназначен для
использования лица ми (включая детей)
с умственными физическими или
зрительными отклонения ми,или не
имеющими достаточн ого опыта и
навыков, за исключе нием случаев,
когда они находятся под п рисмотром
лиц, отвечающи х за их безопасно сть.
Не подключ айте несколько приб оров
к одн ой розетке через удлинитель . Это
может вызвать пожар.
Не прикас ай те сь к кабелю пит ания
мокрыми руками.
Это может привести к пор ажению током
или пож ару.
Плотно вста вляйте вилку в розетку.
В противн ом случае возможно пораже ние
элект риче ск им током и ли пожар.
Не вставляй те пальцы в отверстия на
корпусе прибора. В ентилятор р аботает на
высокой скоро сти, и Вы ри скуете получить
травму.
Не ремонтируйте прибор самостоятельно.
Существует рис к получения т ра вмы или
усугублени я имеющихся неполадо к.
Прекратите эксплуат ацию прибора во
время што рмового ветра. Работ а прибора в
такую погоду п ри открытых о кнах может
стать при чиной поражения током.
Во избежа ние короткого замыкания
следите , чтобы на пульт ДУ и на корпус
внутреннего блока не попадала вода
Во избежа ние поражен ия током ,
необходимо ус та новить защитный а втомат
с соотв. током от сечки.
Следите , чтобы дети не и грали с прибором.
4
Уход и обслуживание
★
Очистка
Очистка внут реннего блока
☆
1.Выключите кондиционер и отключите его от сети.
2.Протрите корпус кондиционера сухой или слегка влажной чистой мягкой
тканью.
！
Примечание:
Для очистки прибора не используйте воду, нагретую свыше 45˚С - это
может вызвать обесцвечивание корпуса.
Не используйте абразивные веще ства, растворители, бензин и прочие
агре ссивные жидкости.
Следите, чтобы вода не попадала на корпус прибора, т.к. это может
вызвать короткое замыкание и/или поражение электриче ским током.
☆
Очистка воздушного фильтра
1. Откройте переднюю панель внутреннего блока, потяните за
выступающую часть воздушного фильтра и извлеките его.
2. Очистите фильтр при помощи пыле соса или промойте его водой и затем
тщательно высушите.
3. Вст авьте фильт р обратно и закройте переднюю панель кондиционера.
★
Обслуживание/перерыв в использовании
1. Выберите режим “FAN” (вентиляция)
и включите кондиционер на относительно
продолжительное время, чтобы он
просушился.
3. Извлеките батарейки из пульта ДУ.
Устранение неполадок
Изучите следующую таблицу перед тем, как обратиться в сервис-центр.
Проблема
Кондицион ер не р або тает
2. Выключите кондиционер и
отключите его от элект рической
сети.
4. Прочистите воздушный фильт р.
Возможные п ричины
Отсут ств ие электроп ита ния в с ети
Де фек ты электропроводки
Нап ряж ени е в сети выше 264В ил и ниже 198В
Перего рев ший п ред охрани тел ь
До ста точн о ли вр еме ни прошло для переза пус ка?
5
Проблема
Пульт ДУ не работает
Низкая эффективность
охлаждения/обогрева
Внутренний блок не вк лючается
сразу после перезапуска
Появление запаха из внутреннего
блока во время работы
Звук текущей воды во время
работы
Во время работы в режиме
охлаждения появляется
водяной пар
Водяной пар в режиме обогрева
Небольшой шум во время
работы
В случае возникновени я ситуа ций, прив еденн ых ниже, не замед лительн о выключите
прибо р, откл ючи те его от с ети и обратитесь в а вто ризованный с ер вис-цен тр :
Часто п ерегорает сетевой предохра нитель
На кондици онер случ айно попа ла кака я-либо жи дко сть
Необычн ый посторон ний звук во время работ ы.
Сильно на грева ющийся кабель пи тания
По сторонн ий запа х, исходящий из п рибора во в ремя работы.
Индикато р питания часто мига ет во время работы .
Возможные п ричины
Слишком боль шо е расстояние
до прибора
Сели батарейки
Препятствия между пультом
ДУ и прибором
Некорректно задан ная темпе ратура
Отверст ия прибора блоки рованы
Загрязн ённый воздушный фи льт р
Низка я скоро сть венти лятора
Источники те пла в пом ещении
Это нормальн о. Система защит ы прибора
преду сматривает повторный е го запуск
тол ько спустя 3 минуты п ос ле его
выключен ия.
Это выз вано запахом в помещ ении. К роме
того, он может исходи ть от мебели или
мат ериалов отде лки.
Это нормальн о. Звук появляетс я во время
движе ния хладагента в п риборе.
Это происходит и з-за очень б ыстро го
охл ажден ия воздуха в помещен ии холодным
воздухом, и возн икает небо льшой туман.
Это происходит, при активизации
функции отт аивания.
Шипящий звук слы шен из-за движения
хладагент а.
Скрип слыше н из-за незначител ьной
деформа ции пластика при изм енении
температур.
2
СОДЕРЖАНИЕ
Меры предо сторожности ---------------------------------------------------1
Утилизация------------------------------------------------------------------- 2
Описание прибора----------------------------------------------------------- 3
Начало работы --------------------------------------------------------------- 4
Пульт ДУ -----------------------------------------------------------------4
Ручное управление------------------------------------------------------4
Примечания-------------------------------------------------------------------5
Проверка перед началом работы --------------------------------------5
Рекомендации по безопасному использованию---------------------5
Уход и обслуживание --------------------------------------------------------6
Очистка-------------------------------------------------------------------6
Обслуживание----------------------------------------------------------- 6
Устранение неполадок------------------------------------------------------ 6
Руководство по установке-------------------------------------------------- 8
Руководство для пользователя--------------------------------------------- 8
Примечания--------------------------------------------------------------8
1
6
7
咬 口 012726 铜 版纸
ИНСТРУКЦИЯ К ПУЛЬТУ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
КОНДИЦИОНЕРА
Пожалуйста, внимательно прочитайте данную инструкцию для
безопасного и правильного использования Вашего кондиционера.
Сохраните данную инструкцию для использования при
необходимости.
Внимание: Пульт ДУ является унифицированным для различных
моделей кондиционеров. Некоторые функции, указанные на
пульте и в данной инструкции могут быть неактивны.
СОДЕРЖАНИЕ
Описание кнопок................................................................................2
Использование...................................................................................6
Автоматический режим работы.........................................................6
Режим работы Охлаждение / Обогрев..............................................6
Режим работы Вентиляция................................................................7
Ружим работы Осушение..................................................................7
Функция пульта ДУ – ночная подсветка.............................................8
Внимание............................................................................................8
1
Описание кнопок
1. Кнопка ON / OFF (Включить / Выключить)
Вы можете включить кондиционер, нажав на данную кнопку, а так
же выключить его, нажав на нее еще раз.
2. Нажимая кнопку LOCK Вы можете заблокировать все остальные
кнопки пульта и контрольной панели, кроме кнопки LOCK.
Повторным нажатием данной кнопки можно отменить блокировку.
(Данная функция предотвращае-несанкционированное
использование кондиционера детьми)

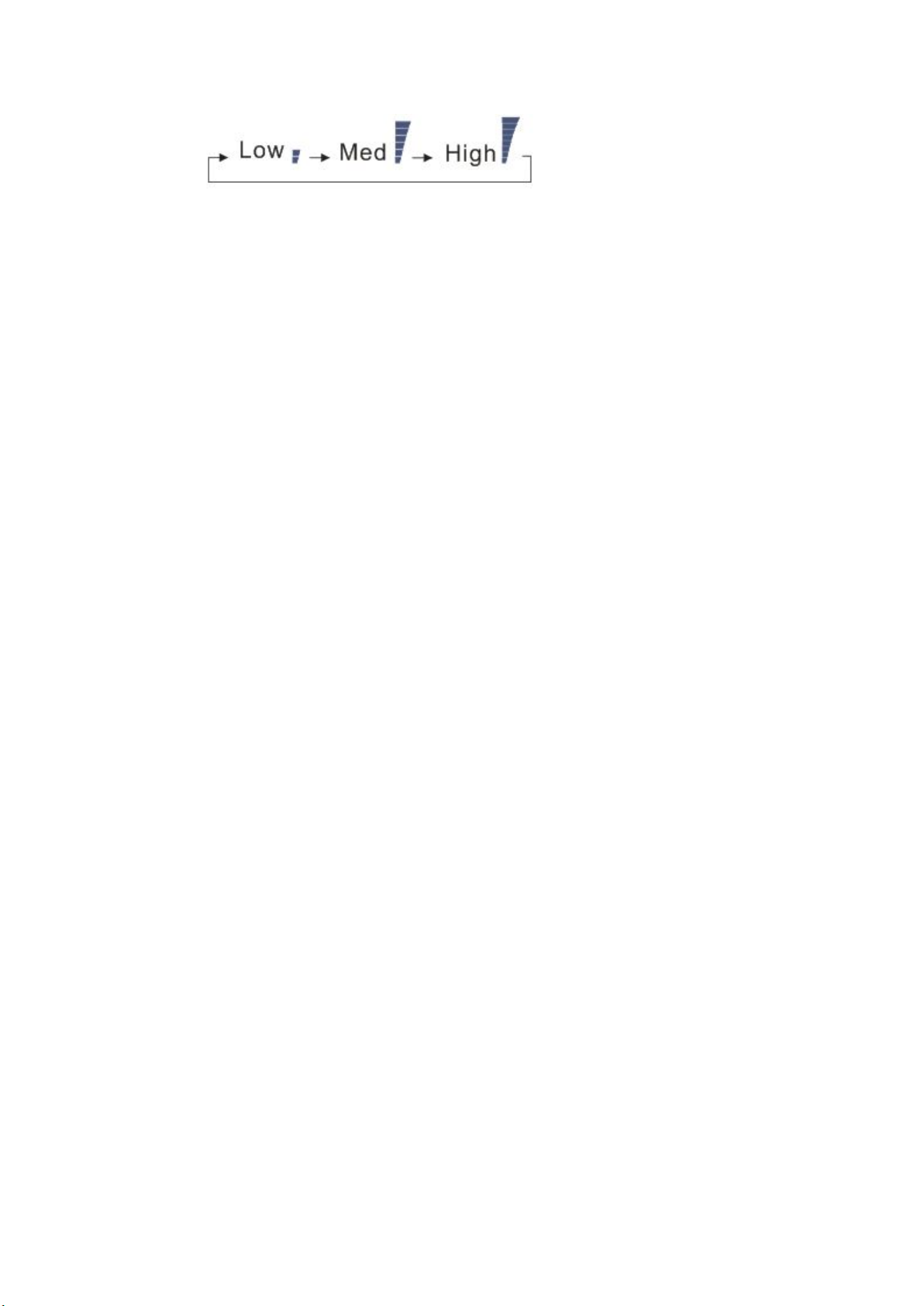

3.Кнопка SPEED (скорость)
Вы можете выбрать необходимую скорость, как указано ниже:
2
период времени на 0,5 часа да 10 часов. После 10 часов
4.Кнопка HEATER (обогрев)
Нажатием этой кнопки можно включить режим обогрева.
5.Кнопка SWING 2 (колебания)
Данная функция н установлена в этой модели кондиционера.
6.Кнопка DUST
Данная функция н установлена в этой модели кондиционера.
7. Кнопка TIMER
Установка времени таймера «ON»-включение:
a. Когда пульт находится в выключенном состоянии, нажмите
кнопку «TIMER» - таймер, на ЖК дисплее появится показатель
«TIMER ON» - таймер включен, и время работы таймера: от 0,5 до 24
часов.
b. Вы можете нажать кнопку “+”или “-” для регулировки времени
таймера; каждое нажатие кнопки будет увеличивать / уменьшать
–
увеличение / уменьшение времени при нажатии кнопки будет 1 часа
за 1 раз, пока необходимое Вам время не будет установлено.
c. При следующем нажатии кнопки «TIMER» - таймер – будет
установлена данная функция.
d. После установки таймера, Вы можете выбрать желаемую функцию
3
(режим, температура, колебание, скорость обдувания и т.д.). ЖК
экран будет показывать все Ваши установки и сохранять их,
применив в установленное время таймера. Кондиционер будет
работать согласно Вашим установкам автоматически. Установка
времени таймера «OFF» - выключение:
a. Когда пульт находится во включенном положении, следует нажать
кнопку «TIMER». ЖК дисплей будет показывать«TIMER OFF» и время
работы таймера; установленный диапазон времени – от 0,5 до 24
часов.
b. Для изменения установленного времени таймера, необходимо
нажать кнопку“+”или “-”; каждое нажатие кнопки изменяет
(увеличивает / уменьшает) установленное время таймера на 0,5
часов до 10 часов, после 10 часов – установленное время будет
уменьшаться / увеличиваться на 1 час за одно нажатие, пока
необходимое Вам время не будет установлено.
c. Для выключения таймера следует нажать кнопку «TIMER» еще раз.
8.Кнопка SCREEN
Вы можете включить /отключить работу ЖК-дисплея,нажимая на
данную кнопку.
9.Кнопка или
Нажмите на кнопку + или -, Вы можете установить температуру
диапазоном от 16 до 32 ℃. Д исплей
4
нажатием кнопки.
10. Кнопка “CLEAN”
Данная функция не установлена в этой модели кондиционера.
11.Кнопка MODE(режим)
Позволяет Вам выбрать режим работы. После нажатия на данную
кнопку, режим работы будет изменен. На дисплее будет
соответственно меняться обозначение режима.
AUTO COOL DRY HEAT FAN AUTO-
АВТО-ОХЛАЖДЕНИЕ –ОСУШЕНИЕ –ОБОГРЕВ – ВЕНТИЛЯЦИЯ –АВТО
Примечание: модель «только холод» не имеет функции обогрева
12. Кнопка “SLEEP”- «спящий режим»
Данная функция не установлена в этой модели кондиционера.
13. Кнопка SWING
Данная функция не установлена в этой модели кондиционера.
14.Кнопка “HEALTH”
Данная функция не установлена в этой модели кондиционера.
15. Кнопка FUNGUSPROOF
Данная функция не установлена в этой модели кондиционера.
5
ИСПОЛЬЗОВАНИЕ

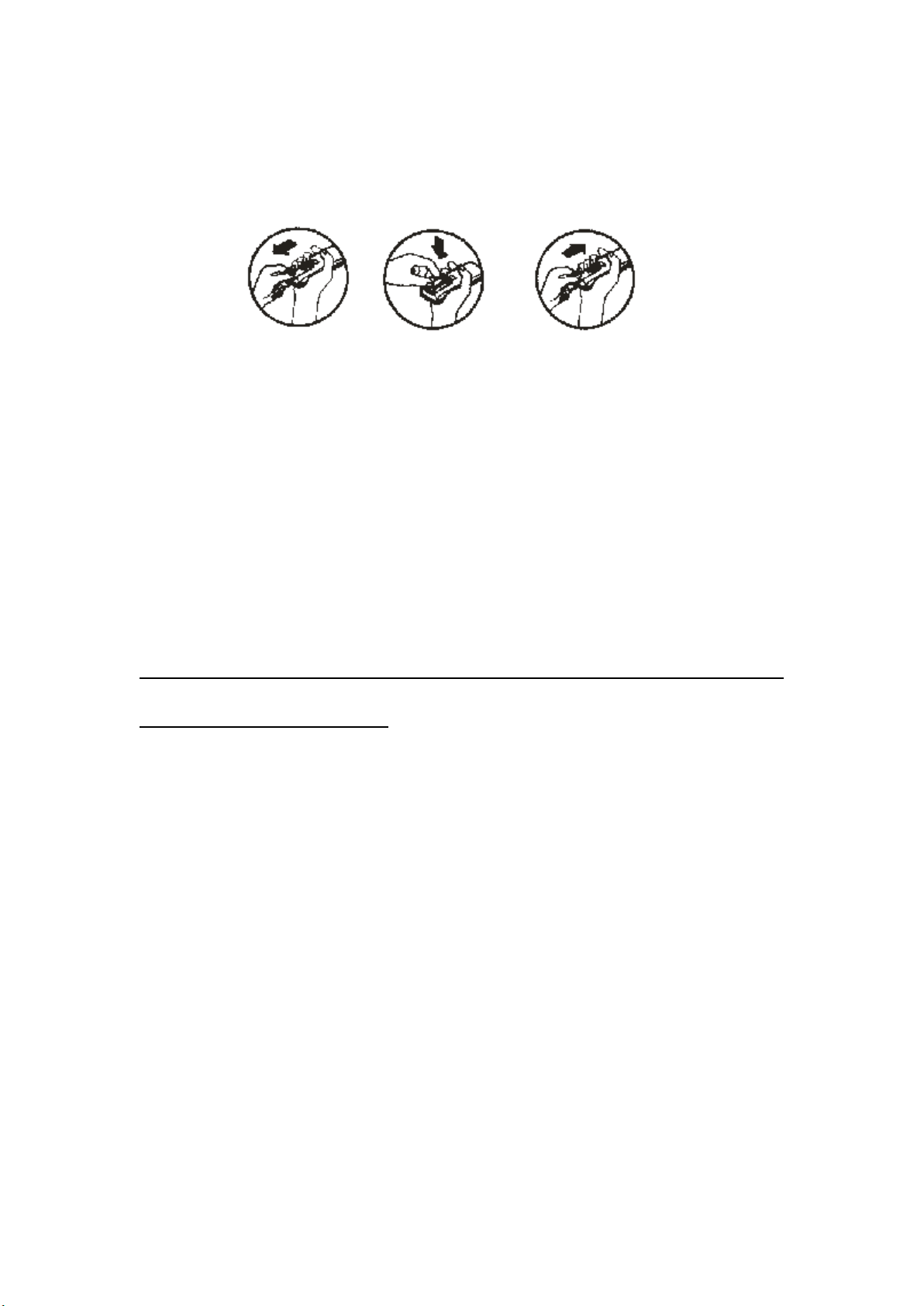

Установка батареек
1.Откройте крышку скользящим движением в направлении, как
указано стрелками.
2.Вставьте две новые батарейки (7#) в положении согласно
правильной полярности(+ или -).
3. Закройте крышку.
Ружим работы Охлаждение/Обогрев (модель «Только холод» не
имеют режима обогрева).
1. Нажмите на кнопку MODE – режим, выберите режим работы
Охлаждение/Обогрев.
2. Нажмите на кнопку или, установите температуру.
Температура может быть установлена в диапазоне 16 - 32 ℃ и
изменяться на 1 ℃.
3. Нажмите на кнопку SPEED – скорость, она позволит Вам выбрать
скорость вентиляции.
Вы можете выбирать различный режим вентиляции:
LOW, MID, HIGH, AUTO –Низкий – Средний – Высокий – Авто.
6
4. Нажмите на кнопку ON/OFF, будет включен индикатор работы
Вы можете выбирать скорость в режиме LOW, MID, HIGH, AUTO
функции и кондиционер начнет работать в автоматическом режиме.
Нажмите на эту кнопку еще раз для выключения кондиционера.
Ружим работы Вентиляция
1. Нажмите на кнопку MODE – режим и выберите режим работы
Охлаждение или Обогрев.
2. Нажмите на кнопку SPEED – скорость, для выбора скорости
вентиляции. Вы можете выбирать из трех режимов скорости: LOW,
MID, HIGH -Низкая – Средная – Высокая.
3. Нажмите на кнопку ON/OFF, после чего будет включен индикатор,
кондиционер начнет работать в автоматическом режиме. Нажмите
на эту кнопку еще раз для остановки работы кондиционера.
Примечание: При работе данного режима – установка температуры
будет неэффективной.
Режим работы Осушение:
1. Нажмите на кнопку MODE и выберите режим работы Осушение.
2. Нажмите на кнопку △ или ▽ выберите температуру, которую
можно установить в радиусе 16 – 32 ℃ и изм енять на 1 ℃.
3. Нажмите на кнопку SPEED – скорость для выбора скорости.
7
–Низкий – Средний – Высокий – Авто.
4. Нажмите на кнопку ON / OFF, после чего будет включен индикатор,
кондиционер начнет работать в автоматическом режиме. Нажмите
на эту кнопку еще раз для остановки кондиционера.
Функция Ночной подсветки Пульта Ду (только пульт ДУ может
работать с данной функцией)
Для удобства использования пульта в темноте бея освещения,
пульт имеет подсветку голубого цвета и светящиеся кнопки
управления. Футкционирование: нажмите на любую кнопку, и
фоновая подсветка будет включена. Она будет отсвечивать мягким
светом, так что Вы сможете легко управлять кондиционером. Если
Вы не будете использовать его на протяжении 10 секунд – подсветка
выключится автоматически.
Примечание:
Все символы дисплея одновременно можно увидеть только при
включении кондиционера в электросеть. В режиме постоянной
работы, экран пульта будет указывать только изображения,
связанные с выставленными функциями.
Внимание
1. Направляйте пульт ДУ на ресивер кондиционера.
8
2. Пульт ДУ должен находиться на расстоянии не более 8-ми метров
от ресивера.
3.Между пультом ДУ и кондиционером не должно быть
препятствий.
4. Не бросайте и не роняйте пульт.
5. Не подвергайте пульт под воздействие прямых солнечных лучей,
избегайте его нагревания и не используйте вблизи нагревательных
приборов.
6. Используйте для пульта 2 батарейки указанного типа, не
используйте аккумуляторные батареи.
7. Если Вы не будете использовать кондиционер длительное время –
выньте из пульта батарейки.
8. При отсутствии сигнала установки функции или когда на дисплее
не появляются обозначения функций – батарейки следует заменить.
9. Если при нажатии на кнопки возникает отмена функции пульта ДУ,
это означает, что батарейки имеют недостаточный заряд и их
следует заменить.
10. Использованные батарейки следует утилизировать
предназначенным для этого способом.
9
Loading...
