Телевизор цветного изображения

жидкокристаллический

Руководство по эксплуатации

SIZE:148X210MM(A5)

材质及印刷要求：

80 gram wood-free printed paper;
printed in black and white;

42LES69

Description:

Job Number:

Model:

28E36-6M61E By:

Revised:0

Prepared By:朱绪霞

Checked By:马杰/熊跃平

Approved

MANUAL-RUS

1312082M

/李红平 Name:

Brand

P/No.

Scale:

ERISSON

Date:

2014-07-08

Date:

Date:

СОДЕРЖАНИЕ

МЕРЫ БЕЗОПАСНОСТИ............................................................................2

ФУНКЦИИ ТЕЛЕВИЗОРА .......................................................................... 5

ОРГАНЫ УПРАВЛЕНИЯ............................................................................. 6

Кнопки управления................................................................................ 6

Задняя панель....................................................................................... 7

Пульт дистанционного управления (ПДУ) .......................................... 8

СИСТЕМА МЕНЮ...................................................................................... .11

Управление телевизором .................................................................... 11

Изображение......................................................................................... 11

Режим PC ............................................................................................. 12

Çâóê ....................................................................................................... 12

Настройка программ ............................................................................13

Установки...............................................................................................13

Время.................................................................................................... 14

Замок......................................................................................................14

USB ........................................................................................................15

Èãðû........................................................................................................15

УПРАВЛЕНИЕ В РЕЖИМЕ USB............................................................... 16

Меню ВИДЕО........................................................................................ 16

Меню МУЗЫКА ................................................................................... 16

Ìåíþ ÔÎÒÎ ......................................................................................... 17

Меню ТЕКСТ ........................................................................................ 17

Поддерживаемые USB форматы ........................................................18

ПЕРСОНАЛЬНАЯ ВИДЕОЗАПИСЬ (PVR)...............................................20

ЭЛЕКТРОННЫЙ ПРОГРАММНЫЙ ПУТЕВОДИТЕЛЬ (EPG)................. 21

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ......................................................... 22

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.................................23

МЕРЫ БЕЗОПАСНОСТИ

ВНИМАНИЕ - До включения телевизора в электрическую сеть необходимо ознакомиться с мерами

э .л ектрической и противопожарной безопасности, указанными в настоящем руководстве по эксплуатации.

С . охраняйте данное руководство до конца эксплуатации изделия.

• Перед работой с устройством необ­ходимо полностью прочитать и понять все
инструкции. Необходимо соблюдать все пред ­упреждения и следовать всем инструкциям,
приведенным в настоящем руководстве.

• Пожалуйста, используйте только реко -

мендованные производителем аксессуары.

Использование других аксессуаров может
привести к неисправностям.

• Данное изделие может подключаться
к розетке питания как без заземляющего
третьего контакта, так и с заземляющим
третьим контактом.

• Во избежание поражения электрическим

током защищайте шнур питания от возможного
нажатия на него или защемления, особенно­ рядом с разъемами.

• Не закрепляйте шнур питания метизами.

• Если Вы не пользуетесь устройством
длительное время или в случае грозы,
обязательно отключайте шнур питания из
розетки, а также отключайте все сигналь­ные кабели от входных разъемов.

• При отключении вилки из розетки всегда

держитесь за утолщение на вилке, не
касайтесь металлических частей, не тяните
за шнур, не ломайте и не перегибайте его,
не ремонтируйте, не перекручивайте и не
нагревайте.

• Не прикасайтесь к проводам мокрыми

руками.

• Запрещается использование розетки, в
которую подключено несколько устройств.
Перегрузка такой розетки может привести
к пожару.

• Место подключения вилки шнура
питания к сети питания должно оставаться
легкодоступным.

• Немедленно свяжитесь с сервисным
центром, в случае если имеются какие-либо
неисправности шнура питания, в нем оголи ­лись жилы или он поврежден.

• Замените сетевую розетку, если в

вилку или вилка

возникнуть неисправность или возгорание.

• Пожалуйста, извлеките шнур питания из розетки и свяжитесь
с сервисной службой в следующих случаях:
если в устройстве имеются явные неисправности (например из него

-

идет дым, чувствуется

терный звук; если внутрь устройства попала жидкость или посто­ронние предметы;

- если нет изображения или звука;

- если поврежден корпус или панель;

- если Вы пользуетесь устройством согласно инструкции, но оно не
работает должным образом.

• Используйте рекомендованные параметры сети питания.

• Отключайте изделие от сети питания, если Вы предполагаете не
и спользовать его длительное время.

• Не пытайтесь производить ремонт самостоятельно, так как это может
п ривести к поражению электрическим током и повреждению изделия.

• Не используйте изделие в коммерческих целях.

плохо закрепляется в розетке. Иначе может

специфический запах или слышен нехарак-

ПРЕДУПРЕЖДЕНИЕ

В ремя выдержки телевизора при комнатной температуре
д о включения питания после транспортирования или хранения

п ри пониженной температуре окружающей среды должно быть

н е менее 5 часов.

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с
обычным бытовым мусором. Существует отдельная система сбора использованных
электронных изделий в соответствии с законодательством, которая предполагает
соответствующее обращение, возврат и переработку.

нее невозможно вставить

-

-2-

МЕРЫ БЕЗОПАСНОСТИ

Усл ови я экспл уат ации

• Не устанавливайте изделие в ограниченном пространстве, таком как книжный шкаф.

• Не устанавливайте изделие на неустойчивую поверхность.

• Не эксплуатируйте изделие в запыленной и загрязненной среде.

• Не эксплуатируйте изделие рядом с источниками повышенной влажности: ванные комнаты, душ и т. д.

• Изделие не должно подвергаться воздействию капель и брызг.

• Не располагайте на изделии какие-либо емкости с жидкостями (например вазы с цветами и т. п.).

• Не используйте изделие рядом с нагревательными приборами, под прямыми солнечными лучами, рядом с каминами и
приборами отопления.

• Не размещайте на аппарате каких-либо источников открытого пламени, например свечей.

• Не перекрывайте вентиляционные отверстия такими предметами, как, например газеты, скатерти, занавески и т.п., что
препятствует нормальной вентиляции аппарата.

• Не допускайте попадания внутрь изделия, через вентиляционные отверстия, посторонних предметов, например игл, монет,

но. ж ниц и т д., так как это может привести к возгоранию, поражению электрическим током и повреждению изделия.

Расп оло же ние т еле визор а

• Установите изделие на твердой горизонтальной поверхности оставив не менее 10 см свободного
пространства с каждой ,стороны для обеспечения необходимой вентиляции.

В о избежание повреждений надежно закрепите аппарат

н а стене в соответствии с требованиями по установке

• Средства для монтажа изделия на стене или потолке должны быть достаточными для выполнения своей функции

Чистк а телевизо ра

• Производите чистку изделия только специально предназначенными средствами.

• Не оказывайте при чистке чрезмерное давление на поверхность экрана.

• Не используйте при чистке воду и химически активные вещества.

-3-

П РЕДУПРЕЖДЕНИЕ

МЕРЫ БЕЗОПАСНОСТИ

Установка элеме нтов п итан ия в пульт дистан цион ного у прав лени я (ПДУ )

ВНИМАНИЕ - Устанавливайте элементы питания в соответствии с нанесенной маркировкой на полюсы

питания и маркировкой батарейного отсека ПДУ. элемент

З акройте крышку батарейного отсека

О ткройте батарейный

1

î òñåê ÏÄÓ.

У становите батареи типа ААА

2

в соответствии с маркировкой
п олюсов

3

В НИМАНИЕ!

П ри неправильной установке литиевых батарей возможен взрыв.

Б атареи заменять батареями только того же

и ли аналогичного типа

ПРЕДУПРЕЖДЕНИЯ

• Не применяйте одновременно новые и старые батареи.

• Не применяйте одновременно батареи различных типов

(например одновременно марганцевые и щелочные батареи).

• Батареи не должны быть подвергнуты чрезмерному нагреву от солнечного света, огня и т.п.

• Не заряжайте использованные батареи.

• Не применяйте аккумуляторные батареи.

• Удалите батареи из ПДУ, если он не будет использоваться длительное время.

-4-

ФУНКЦИИ ТЕЛЕВИЗОРА

Основн ые функции

1. Автоматическая и ручная настройка.

2. Инфракрасное дистанционное управление.

3. Таймер сна.

4. Поддерживает MHL (соединение мобильного телефона с телевизором через вход HDMI2).

5. Обеспечивает воспроизведение изображения с персонального компьютера (PC)

со следующими возможностями:

- автоматическое изменение размеров изображения, а также выравнивание

по горизонтали и вертикали;

- четкую графику изображения;

- поддерживает форматы изображения 800 х 600, 1024 х 768, 1360 х 768 с частотой 60 Гц.

Дополн ительные функции

1. Цифровая цветопередача обеспечивает лучшую яркость и реалистичность изображения.

2. Высококлассный LCD экран, обеспечивающий высокую яркость, контраст и минимальное

время отклика.

3. Встроенный 3D фильтр.

4. Компонентный выход поддерживает формат сигнала высокого разрешения.

5. Поддерживает HDMI выход.

6. Телевизор может быть использован как высокоэффективный монитор персонального
компьютера, VGAимеющего интерфейс .

7. Низкий уровень энергопотребления в режиме ожидания.

8. Высокотехнологичная интегрированная цифровая микросхема процессора.

-5-

ОРГАНЫ УПРАВЛЕНИЯ

Кнопки у прав лени я

Примечание - Изображение телевизора представлено схематически.

1. Индикатор включения (выключения) питания / сенсор ПДУ.

2. Динамики.

3. Переключение программ.

4. Изменение уровня громкости звукового сопровождения.

5. Кнопка вызова меню телевизора.

6. Кнопка вызова списка источников сигнала.

7. Включение / выключение дежурного режима.

Примечание - кнопка “ОК” на ПДУ функционирует, если на экране телевизора

или список источников сигнала . отображено меню телевизора

-6-

ОРГАНЫ УПРАВЛЕНИЯ

Задняя п анель

Примечание - Изображение представлено схематически. телевизора

1. USB1 /USB2: разъем для подключения устройств USB.

2. HDMI1 / HDMI2

передачи информации.

3. PC IN: вход для подключения персонального компьютера (PC) при помощи
VGA кабеля

4. PC AUDIO IN: вход для подключения канала звукового сопровождения ïðè
подключении PC.

5. ANTENNA IN: вход для подключения коаксиального кабеля.

6. COMPONENT (Y/ VIDEO Pb Pr IN): вход для подключения устройства с
компонентным выходом (такого как DVD).

7. EARPHONE: разъем для подключения наушников
ков звуковое сопровождение из динамиков будет отключено.

8. S / PDIF:
сопровождения

: вход для подключения устройств с цифровым интерфейсом

.

. При подключении наушни-

выход для подключения устройства с оптическим входом звукового

.

-7-

-7-

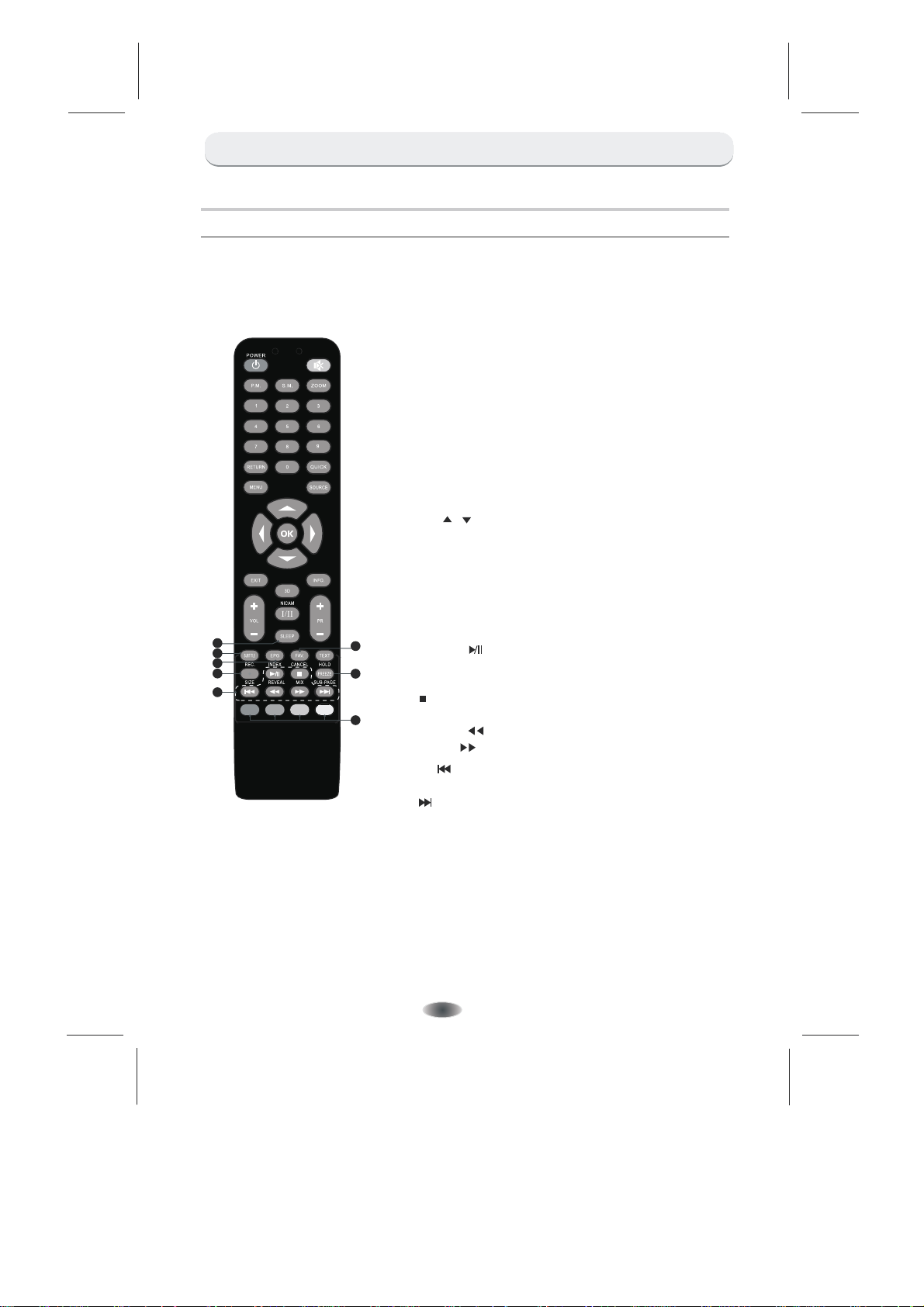

ОРГАНЫ УПРАВЛЕНИЯ

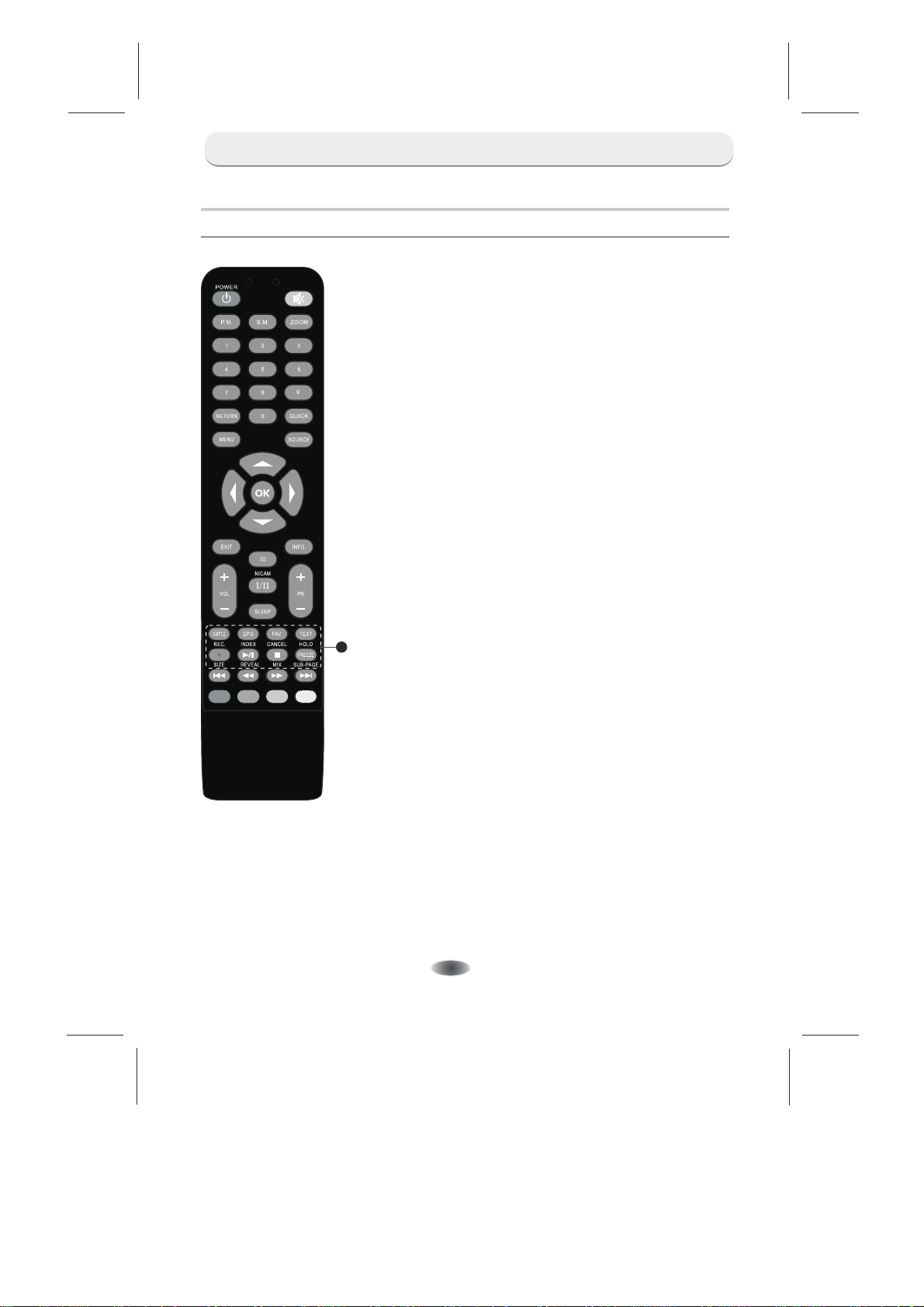

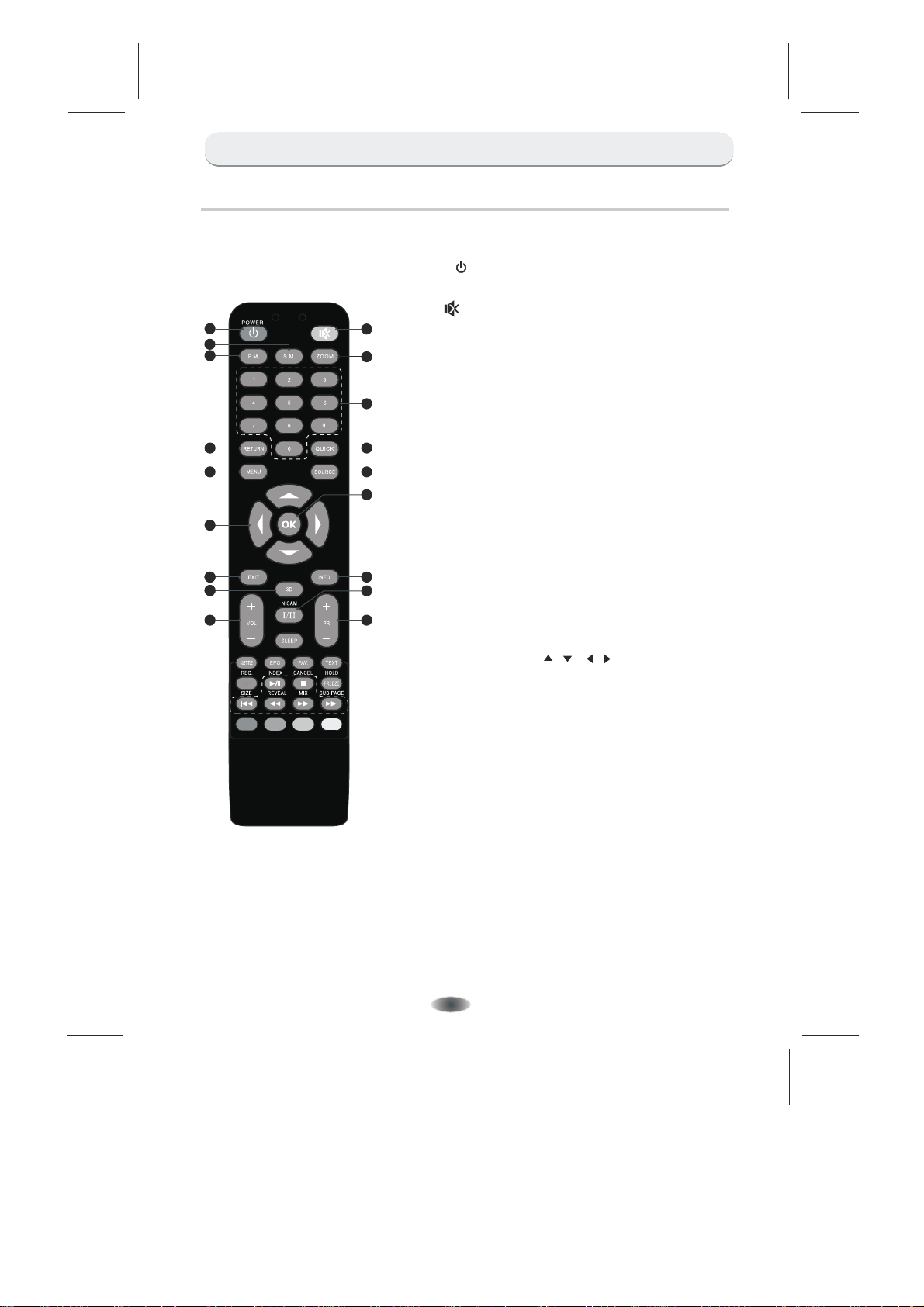

Пульт дис т анци онно го упр авления (ПДУ)

1. POWER

1

1

4
3

7

9 10

11

1313

15

16

Нажмите для перевода телевизора в режим ожидания

2. Mute )

Нажмите для выключения / включения звукового

2

сопровождения

5

3. Picture Mode (P.M.)

Нажмите для выбора одного из предустановленных
режимов изображения

6

4. Sound Mode (S.M.)

Нажмите для выбора одного из предустановленных
режимов звукового сопровождения

8

5. Zoom

Нажмите для выбора формата изображения

6. Number buttons

12

Нажмите для выбора желаемой программы

7. Return Button

Нажмите для возврата к ранее просматриваемой

программе

8. QUICK

Нажмите для отображения “быстрого” меню

14

18

9. Menu

Нажмите для вызова меню управления телевизором

17

10. Source

Нажмите для выбора источника сигнала

11. Up/Down/Left/Right ( / / / )

Нажмите для осуществления навигации по опциям
в меню управления

12. OK

Нажмите для подтверждения выбора или изменения

функции

13. Exit

Нажмите для выхода из меню

14. Information (INFO)

Нажмите для отображения текущей информации
о формате изображения, источнике сигнала и т. д.

15. 3D

Функция недоступна

16. Volume

Нажмите для увеличения или уменьшения громкости

звукового сопровождения

17. Program Up/Down (PR + / PR -)

Нажмите для переключения программ

18. NICAM (опция)

Нажмите для выбора звукового сопровождения

-8-

ОРГАНЫ УПРАВЛЕНИЯ

Пульт дис т анци онно го упр авления (ПДУ)

19. SLEEP

Нажмите для установки таймера, для автоматического

отключения питания телевизора по окончании
установленного времени.

20. Subtitle

Нажмите для отображения / выключения субтитров

при их наличии в сигнале.

21. EPG

Нажмите для отображения текущей информации

модуля DTV (цифровое телевидение).

22. FavoriteChannel (FAV.)

Нажмите для просмотра выбранных любимых каналов

Нажмите для перехода между каналами.
Нажмите ОК для подтверждения выбранного канала.

23. Record (REC)

Нажмите record для записи текущей программы.

24. Freeze

Нажмите для включения / выключения функции
стоп-кадра.

Кнопки управления в режиме USB

19
20
21
23

25

25.

22

Play & Pause ( ) - служит для начала воспроизведения

(просмотра) или временного прерывания

24

воспроизведения (просмотра).
Stop ( ) - остановка воспроизведения в режиме USB
при воспроизведении видео и звуковых файлов.

26

Fast Backward ( ) - быстрая перемотка назад.

Fast Forward

Previous

( ) - быстрая перемотка вперед.

( ) - предыдущий раздел (файл) в режиме

USB при воспроизведении видео и звуковых файлов.

Next ( )

- следующий раздел (файл) в режиме USB

при воспроизведении видео и звуковых файлов.

26. Color (цветные кнопки)

Нажмите для быстрого вызова страниц телетекста

-9-

ОРГАНЫ УПРАВЛЕНИЯ

Пульт дис т анци онно го упр авления (ПДУ)

27. Кнопки управления в режиме “телетекст”

TEXT

(опция)

Нажмите для включения / выключения телетекста

при его наличии в сигнале.

INDEX

Нажмите для отображения индекса страницы.

CANCEL

Нажмите для возвращения к телевизионной программе во
время поиска страницы телетекста.
Нажмите снова для возврата к странице телетекста.

HOLD

Нажмите для включения / выключения стоп-кадра в

режиме “телетекст”.

Примечание - для включения / выключения функции

стоп-кадр кроме режимов “телетекст” и “USB”
применяется кнопка “FREEZE”.

SIZE

Нажмите для увеличения формата изображения
телетекста.
Нажмите один раз для увеличения изображения
верхней части экрана.

Нажмите повторно для увеличения нижней части

27

изображения экрана.
Нажмите еще раз для возврата к нормальному

размеру изображения.

REVEA L

Нажмите для отображения скрытой информации

скрытой информации, содержащийся в телетексте

(ответы, загадки, головоломки и т. д.)

Нажмите еще раз для отключения скрытой информации.

MIX

Нажмите для отображения телетекста на фоне
телевизионной программы.

SU B-PAGE

Нажмите для включения / выключения режима
отображения подстраницы телетекста
(если подстраница доступна).

-10-

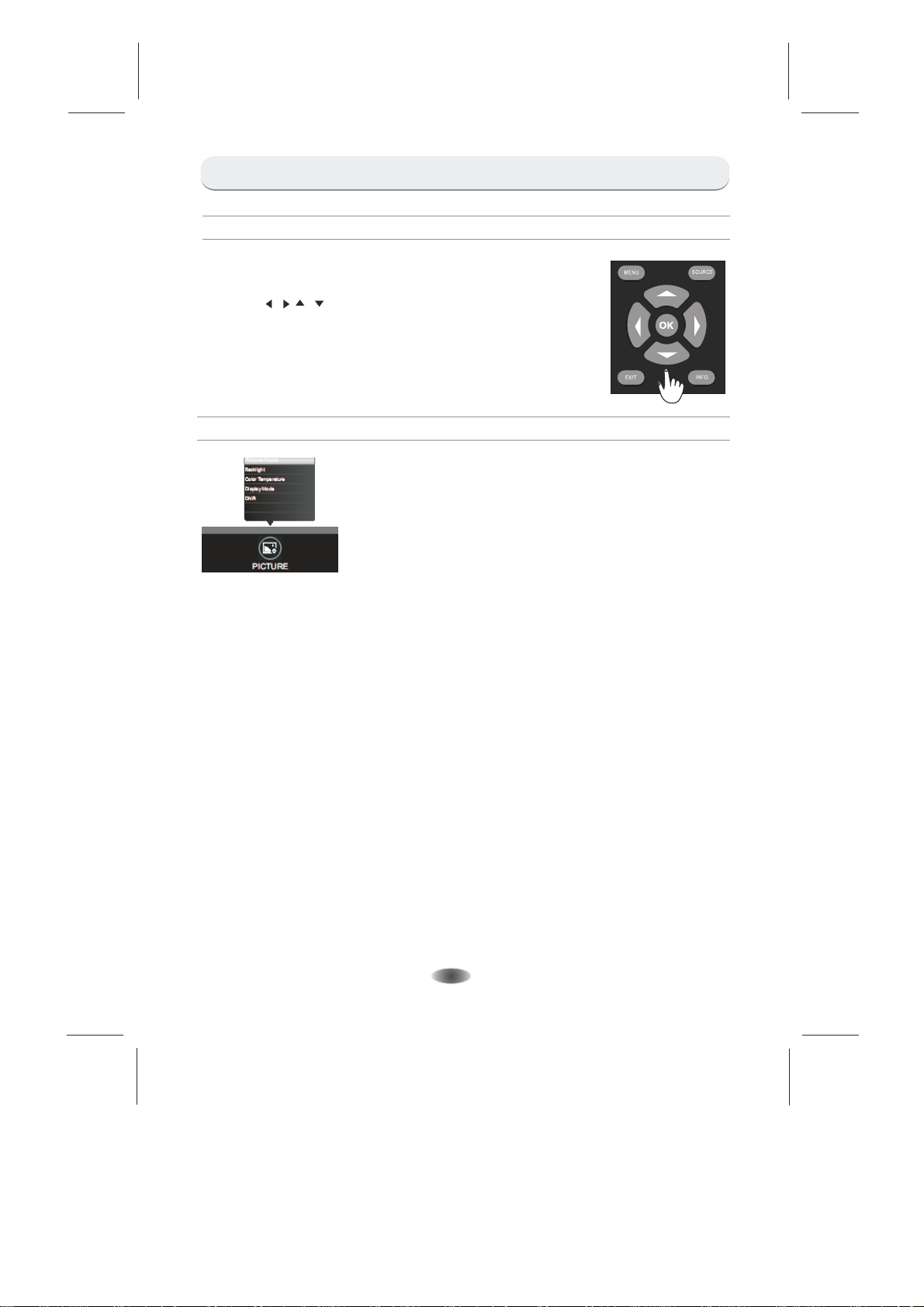

СИСТЕМА МЕНЮ

Упра вление тел евизором

Для вызова МЕНЮ, навигации и изменению опций телевизора

можно использовать как кнопки ПДУ, так и кнопки на панели.

Кнопки используйте для навигации по вкладкам

меню и изменения опций.

Для подтверждения выбора (изменения, сохранения изменений)
используйте кнопку “ОК”.

Для быстрого выхода из меню используйте кнопку “EXIT” íà ÏÄÓ.

Из обра жение

В данном меню можно выбрать режим изображения, при этом,

можно выбрать любой режим из предустановленных на заводе­изготовителе или настроить режимы яркости, контрастности,
четкости и насыщенности по своему желанию.

Picture Mode (режим изображения) позволяет выбрать один из предустановленных
на заводе режимов: “Яркое”, “Нормальное”, “Мягкое”, “Личное”.

Ñontrast (контраст) позволяет настроить желаемую контрастность изображения.
Brightness (яркость) позволяет настроить желаемую яркость изображения.

Color (öâåò) позволяет регулировать насыщенность цветов (функция недоступна в режиме PC).

Sharpness (резкость) позволяет настроить желаемую резкость изображения.
Tint (оттенок) позволяет настроить желаемый оттенок изображения

(данная опция доступна только в системе цвета NTSC).
Backlight (подсветка) позволяет выбрать уровень фоновой подсветки изображения

из следующих вариантов: “High” (высокий), “Low” (низкий), “Middle” (средний).

Color Temperature (цветовой тон) позволяет выбрать один из вариантов: “Нейтральный”,
“Теплый”, “Прохладный”.

Display Mode (формат изображения) позволяет выбрать соотношение сторон изображения

из следующих вариантов: 16 : 9, 4 : 3, “Авто”, “Панорама”, “Просто просмотр”, “Заголовок”,

“Кино” (в зависимости от источника сигнала некоторые режимы могут быть неактивны).

DNR (шумоподавление) позволяет выбрать уровень подавления помех на изображении.

Возможны следующие варианты: “High” (высокое), “Low” (низкое), “Middle” (среднее) или
выключить данную функцию “Off”.

-11-

СИСТЕМА МЕНЮ

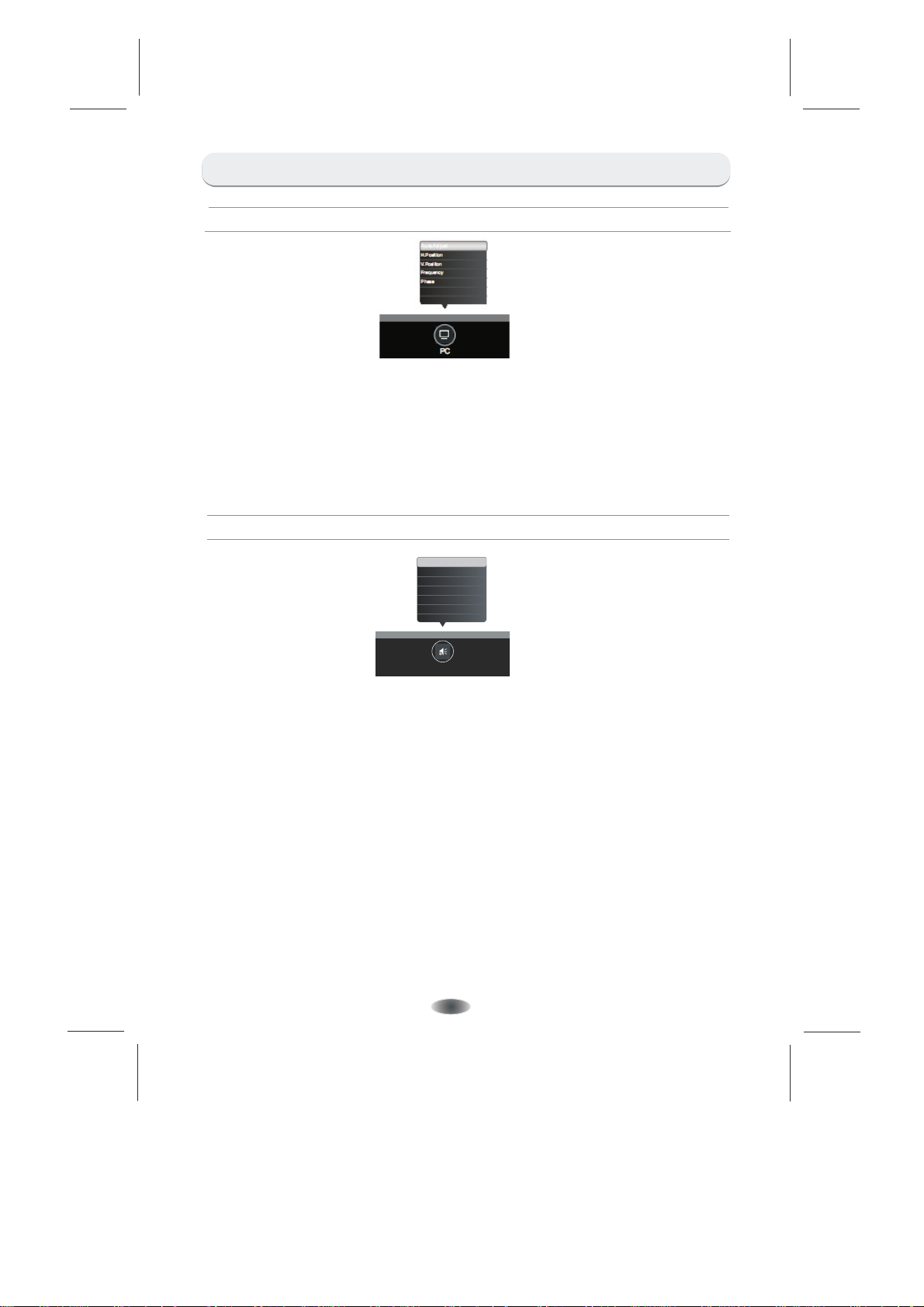

Режим PC

Auto Adjust (автоматическая настройка) позволяет автоматически настроить

параметры изображения.

H.Position (положение по горизонтали) позволяет произвести настройку положения
изображения по горизонтали.

V.Position (положение по вертикали) позволяет произвести настройку положения
изображения по вертикали.

Frequency (частота) позволяет произвести настройку частоты изображения.
Phase (ôàçà) позволяет произвести настройку фазы изображения.

ÇÂÓÊ

Sound Mode

Balance

AVL

Surround

SPDIF Mode

SOUND

Sound Mode (режим звука) позволяет выбрать один из следующих вариантов:

"Standard" (стандарт), "Music” (музыка), "Film" (фильм), "News" (новости) или произвести

настройку самостоятельно при этом новые настройки будут сохранены в режиме "Personal"

(персональный).

Treble позволяет регулировать самые высокие частоты звука
Bass (áàñ) позволяет регулировать самые низкие частоты звука.

Balance (баланс) позволяет изменить соотношение уровней громкости между каналами

звукового сопровождения

Surround (объемный звук) позволяет включить или выключить эффект объемного звучания.

-12-

СИСТЕМА МЕНЮ

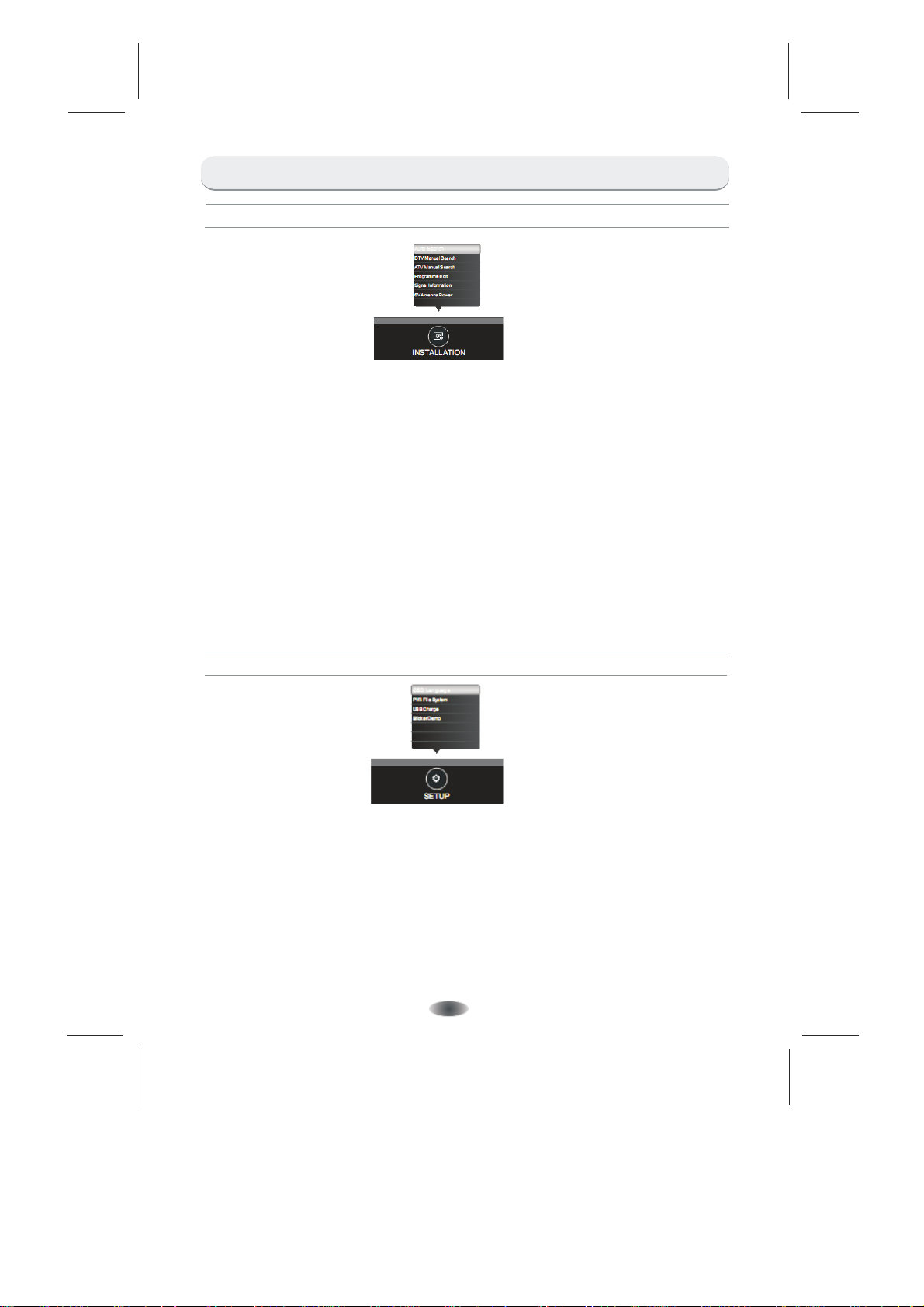

Настройка програм м

Auto Search (а втопоиск) поз воляет авто матически наст рои ть все пр ограммы в

текущем источнике сигнала.

DTV Manual Search (настройка цифровых программ ) поз воляет на йти и

ñî õðà íèò ü öèô ðîâ ûå ïð îãð àìì û âðó ÷íó þ.

ATV M anual Search (настройка анало говых программ)по зволя ет н айт и и

ñî õðà íèò ü àíà ëîã îâû å ïðî ãðà ììû â ðó÷ íóþ .

Programme Edit (ред акт иро вание программ) позволяет п ропуст ить п рог рам мы
ил и вкл юч ить в с пис о к люб имы х.

Signal (информация о сигнале) п озвол яет получ ить и нфо рма цию Information

текущег о циф рового канала (D TV) .

5V Antenna Power (Антенна 5 В) для подключения антенны активируйте функцию, нажав
“On”, для отключения - “Off”.

Примечания:

1. Данная антенна в комплект поставки не входит.

2. Для некоторых регионов функция может быть недоступна.

Установки

OSD Language (ÿçûê ìåíþ) позволяет выбрать язык меню.

PVR File System (файловая система PVR) позволяет при подключении USB-устройства

цифровой программы. произвести запись

USB Charge (USB зарядка) USB, позволяет заряжать устройства через вход когда

телевизор находится в режиме ожидания.

Примечания:

1. Функция доступна только для входа USB1.

2. Для некоторых специальных мобильных телефонов данная функция может быть

Sticker Demo (демонстрационный пример) позволят включить демонстрацию функций.

-13-

Время

СИСТЕМА МЕНЮ

Time Zone (час овой пояс) позволяет выбрать часовой по яс.

Auto Sync (автоматическая синхрони зация) п оз воляет в режи ме пр ием а циф ров ых

ïð îãð àìì с инх рон изи ров ат ь телев изи онн ое вр емя .

Доступн ы следу ющие вари анты: “On” (функци я вк лючен а), “Off” (функция вык лючен а).

Clock (÷àñû) позв ол яет уст ано вит ь вре мя (фун кци я дос т упн а есл и автом ат иче ская

ñè íõð îíè çàö èÿ ус та нов лен а в режим “ Off ” (фу нкц ия вы ключен а).

SummerTime ( летнее время)

Доступны следу ющие варианты: “On” (функция включена), “Off” (функция выключена).

Sleep Tim er (ò àéì åð ñí à) позволя ет у стано вить автомати чес кое о ткл юч ени е

òåë åâè çîðà ÷å ðåç сле дующи е про меж утк и вре ме ни: 1 0, 20 , 30, 6 0, 12 0, 180 и 24 0 мин ут.

Auto

Sl eep (автоматич еский перевод телевизора в режим ожидания ) ïîçâ îë ÿåò

авто матич ески пе рев ест и теле виз ор в режи м ожи дан ия .

Замок

Se t Password (установка пароля) поз воляет ус та нов ить пароль.
Lock Pa nel k eys (установка пар оля) позволя ет у стано вить пароль д ля блок иро в-

ки к ноп ок уп равле ния н а пан ел и телев изора и о граничения д ост упа к ф унк ция м на­ст рой ки.
Parental C ont rol (родительский контроль) поз воляет за бл оки ров ат ь про смотр
тел епр огр амм ( ôóí êöè ÿ äîñ òó ïíà â ð åæè ìå DT V).
US ER Re set п озволяет по у молча нию вер нуться к заводским настройк ам.

Па роль, у ста новле нны й на за во де - 00 00.
В случ ае, е сли В ы заб ыли р ане е введе нны й пар ол ь, во споль зу йте сь

ун иверс аль ным - 8 899 .

-14-

СИСТЕМА МЕНЮ

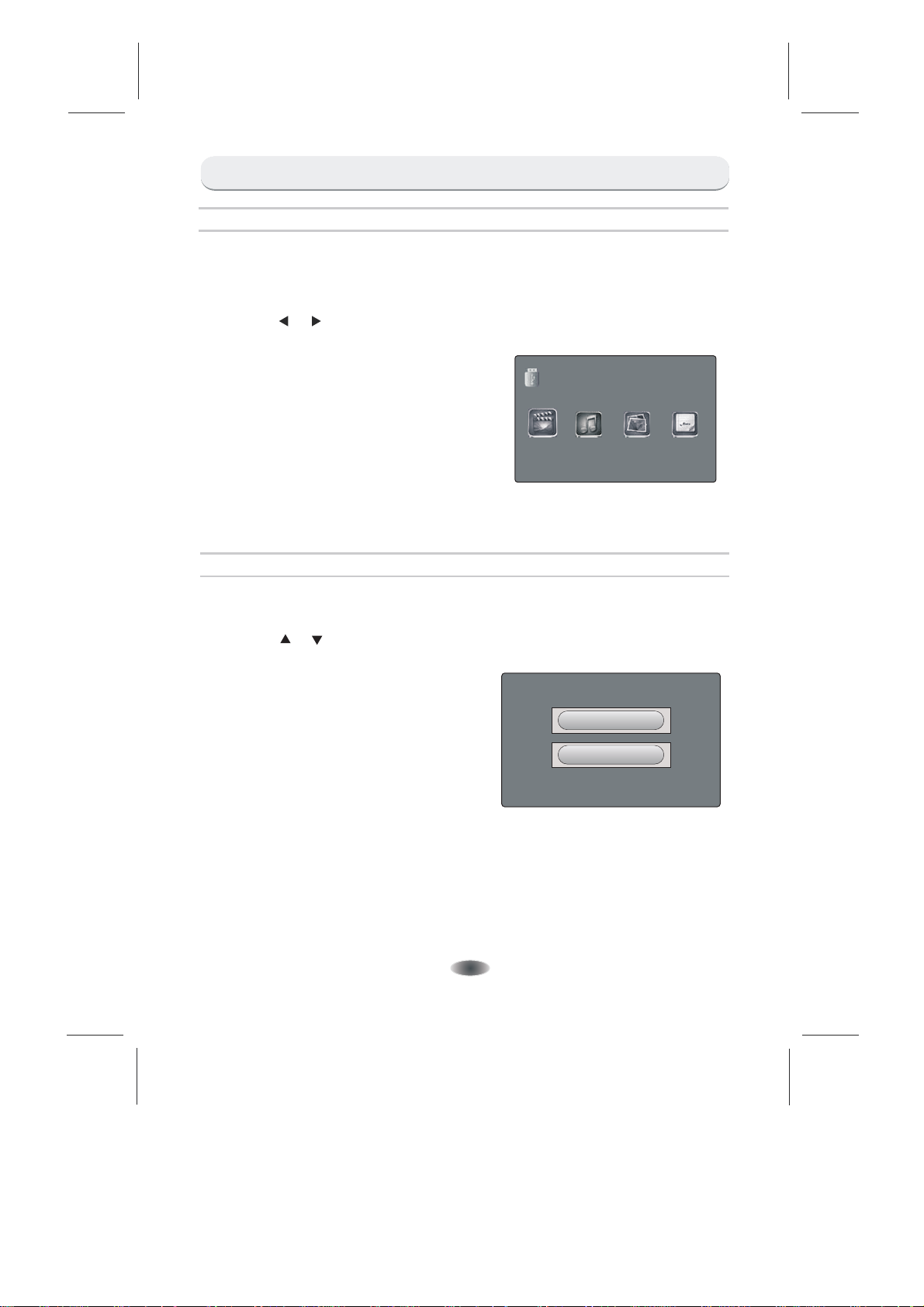

US B

Вы можете просм атривать видео, фотографии , текстов ые файлы, а также слушать

музыку с Ваши х USB устро йств хранения д анных.

1. Подключите USB - устройство к USB выходу.

2. Вы берите источник (USB).

3. На жмите для в ыбора типа медиасодержимого: видео , музыка, фото, текст.

VIDE O: âîñï ðîè çâ åñò è âèä åî ñ U SB.

MUSI C: âî ñï ðîè çâ åñò è ìóç ûê ó ñ USB .

PH OTO: п росмо треть ф ото с USB .

TEXT: ï ðîñ ìî òðå òü ò åêñ ò ñ USB .

[ ] / [ ]

USB 2.0

VIDEO

Èã ðû

Игровые устано вки доступны только в игровом модуле.

1. На жмите для в ыбора игры, затем на жмите “ОК ”.

2. Дл я выхода из игры нажмите кнопку “ME NU” èëè “0”.

[ ] / [ ]

[OK] Ent er

MUSIC

Select

Push B ox

Snake

[MENU/ 0] E xi t


Game

TEXT

-15-

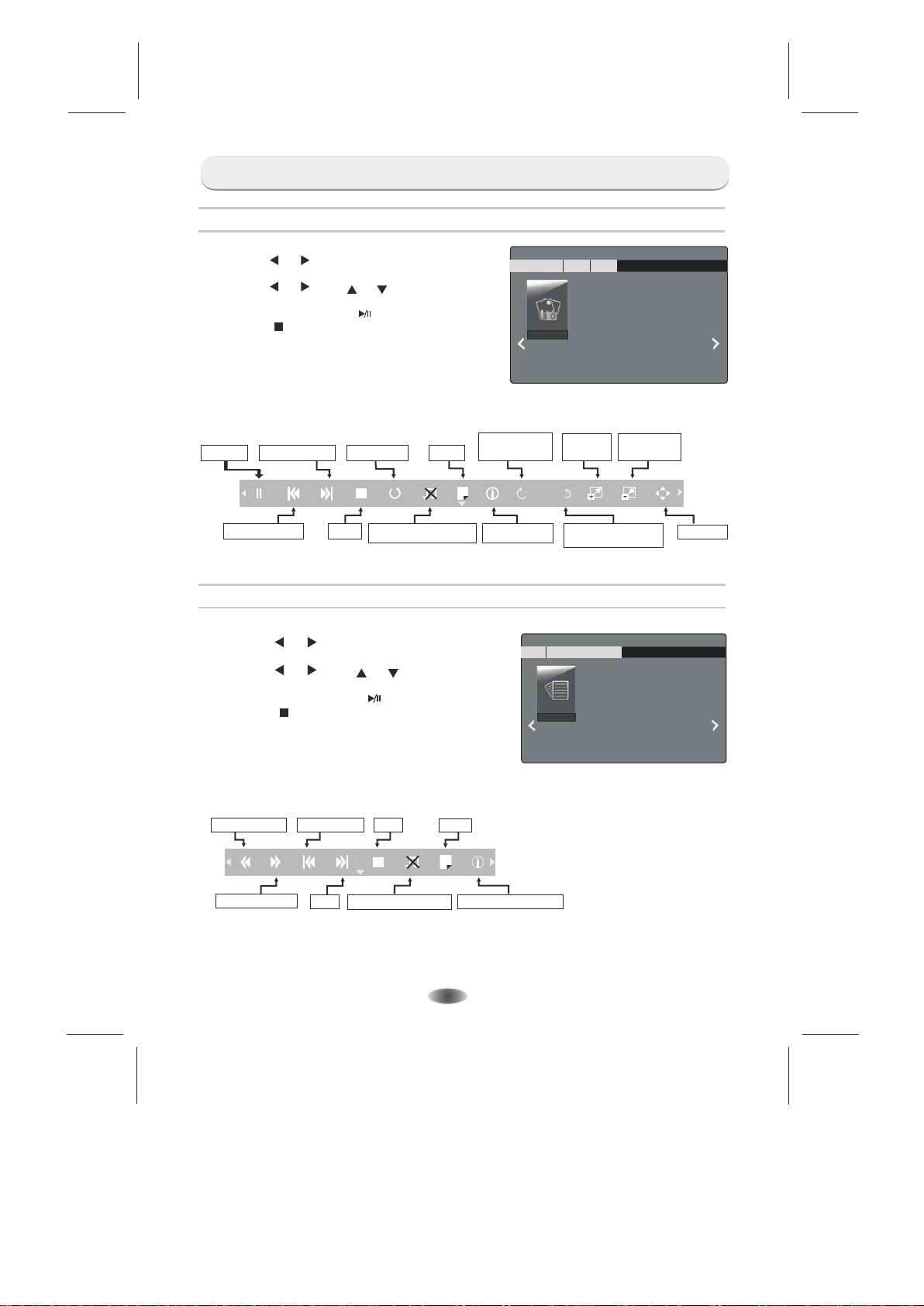

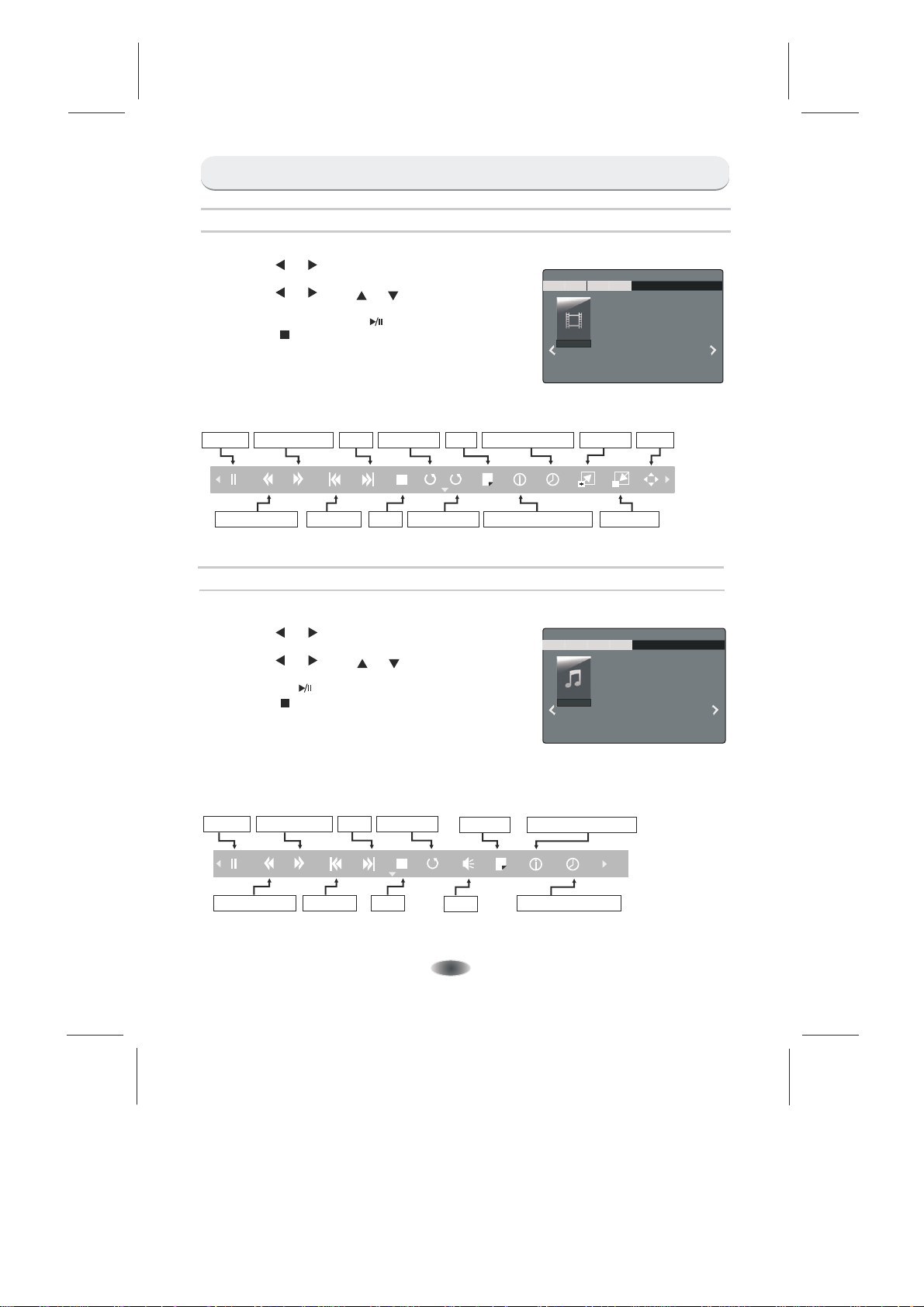

Ìå íþ ÂÈÄ ÅÎ

УПРАВЛЕНИЕ В РЕЖИМЕ USB

1. На жмите для в ыбора просм отра ВИ ДЕО,

затем [ OK ] для подтверждения входа.

2. На жмите или для выбора
желаем ой папки, затем [ OK ], для начала

воспроизведения нажмите .

3. На жмите для о становк и воспроизведения и

[ ] / [ ]

[ ] / [ ]

[ ]

[ ] / [ ]

[ ]

C: \Vid eo

VIDEO

MUSIC

PHOTO TEXT

возврата к виде олист у.

4. На жмите для возврата в ме ню. "RE TURN” ( возвр ат)

Описание пиктограмм управления.

Пауза

Перемотка назад

Перемотка вперед

Пред ыдущий

Ñëåä .

Режим в оспроиз в. Врем я воспроизвед ения

Ñòîï

Видеоли ст

A/B

AA

Повт ор вос произве дения

Инфо рмац ия о файле

Увели чение

ìàñø òàáà

-

Перем ещение

Умень шение

ìàñø òàáà

Ìå íþ ÌÓÇ ÛÊÀ

1. На жмите для в ыбора режима МУЗЫК А,

[ ] / [ ]

затем [ OK ] для подтверждения входа.

2. На жмите или д ля выбора

желаем ой папки, затем [ OK ], для нача ла воспро изве-
ден ия нажмите .

3. На жмите для остановки воспроизведе ния и

[ ] / [ ]

[ ]

[ ]

[ ] / [ ]

возврата к плэй листу.

4. На жмите для возврата в меню. "RE TURN” ( возвр ат)

C: \Mus ic

VIDEO MUSIC PHOTO TEXT

.mp3

[0] Delet e

[0] Delet e

[RETURN] Return

1/1

[RETURN] Return

1/1

Описание пиктограмм управления.

Пауза

Перемотка назад

Перемотка вперед

Ñëåä .

Пред ыдущий

Режим в оспроиз в.

Ñòîï

A

Çâóê

-16-

Ïëýé ëèñò

Инфо рмац ия о файле

Врем я воспроизвед ения

Ìå íþ ÔÎÒÎ

УПРАВЛЕНИЕ В РЕЖИМЕ USB

1. На жмите д ля выбора п росмотра ФОТО ,

[ ] / [ ]

затем [ OK ] для подтверждения входа.

2. На жмите и ли для выбора
желаем ой папки, затем [ OK ], äëÿ íà÷à ëà

воспроиз веден ия нажмите .

3. На жмите д ля оста новки воспроиз вед ения и

возврата к фотолист у.

[ ] / [ ]

[ ]

[ ] / [ ]

[ ]

C: \Ph oto

VIDEO

MUSIC


TEXT

4. На жмите äëÿ âîçâ ðàòà â ìåíþ. "RE TURN” (âîç âðàò)

Описание пиктограмм управления.

Пауза

Предыдущий

След ующий

Режим в оспроиз в.

Ñòîï

Фоновое звуковое сопровождение

Пово рот по ч асовой

Фотол ист

A

стрелке н а 90 гр ад.

90

Инфо рмац ия о файле

Увеличен ие

масштаба

90

Ïîâî ðîò ïð îòèâ ÷àñî âîé

Уменьшение

масштаба

+

-

стрелки н а 90 гр ад.

Ме ню ТЕКСТ

1. На жмите для в ыбора просмотра ТЕКСТ,

[ ] / [ ]

затем [ OK ] для подтверждения входа.

2. На жмите или д ля выбора

[ ] / [ ]

[ ] / [ ]

желаем ой папки, затем [ OK ], äëÿ íà÷à ëà

воспроизведения нажми те .

3. На жмите для остановки воспроизведе ния и

[ ]

[ ]

возврата к лист у просмотра текста.

4. На жмите для возврата в меню. "RE TURN” ( возвр ат)

C: \Text

VIDEO

MUSIC

.txt

PHOTO TEXT

[0] Dele te

[0] Dele te

[RETURN] Return

1/1

Пере мещение

[RETURN] Return

1/1

Описание пиктограмм управления.

Перемотка назад

Перемотка вперед

Примечание - Текстов ый документ поддерживает до 1000 стр аниц (формата txt files) .

Предыдущий

Ñëåä .

Фоновое звуковое сопровождение

Ñòîï

Ëèñò

Инфо рмац ия о файле

-17-

УПРАВЛЕНИЕ В РЕЖИМЕ USB

Container

File Extension File size

.txt 1000 pages

Поддерживаемые USB форматы

VIDEO (Видео)

Video Codec

(file type)

MPG

MPEG

MPEG2-TS

MPEG2 -PS MPEG2 .vob

MPEG4 XviD 1.00,XviD 1.01,XviD

MP4

MKV H.264,Mpeg1,2,4 .mkv

AVI (1.0,2.0), DMF0,1,2

AVI, MOV

1.02,XviD 1.03,XviD 1.10-

1.01，XviD1.02，XviD 1.03，XviD

Mpeg1 .dat .mpg.mpeg

Mpeg2 .dat .mpg.mpeg

Mpeg1 .dat .mpg.mpeg

Mpeg2 .dat .mpg.mpeg

MPEG2,H.264 .ts.trp.tp.m2ts

beta1/2,H.264

Mpeg2,4

XviD 1.00,Xvid

1.10-beta1/2

H.264

JPEG Motin JPEG

File Extension Name

.mp4

.avi

TXT document (Текстовый документ)

-18-

УПРАВЛЕНИЕ В РЕЖИМЕ USB

Поддерживаемые USB форматы

AUDIO (Аудио)

Audio Codec

(file type)

File Extension Name

MPEG1 Layer2 .MP3

MPEG1 Layer3 .MP3

AC3

EAC3

(work with video files only)

(work with video files only)

AAC, HEAAC

WMA

WMA Pro .wma

PHOTO (Ôîòî)

Container

(Image)

File Extension

Name

N/A

N/A

.m4a.aac

.wma


.jpegJPEG

PNG

BMP .bmp

.png

-19-

Base-line

Progressive

non-interlace

interlace

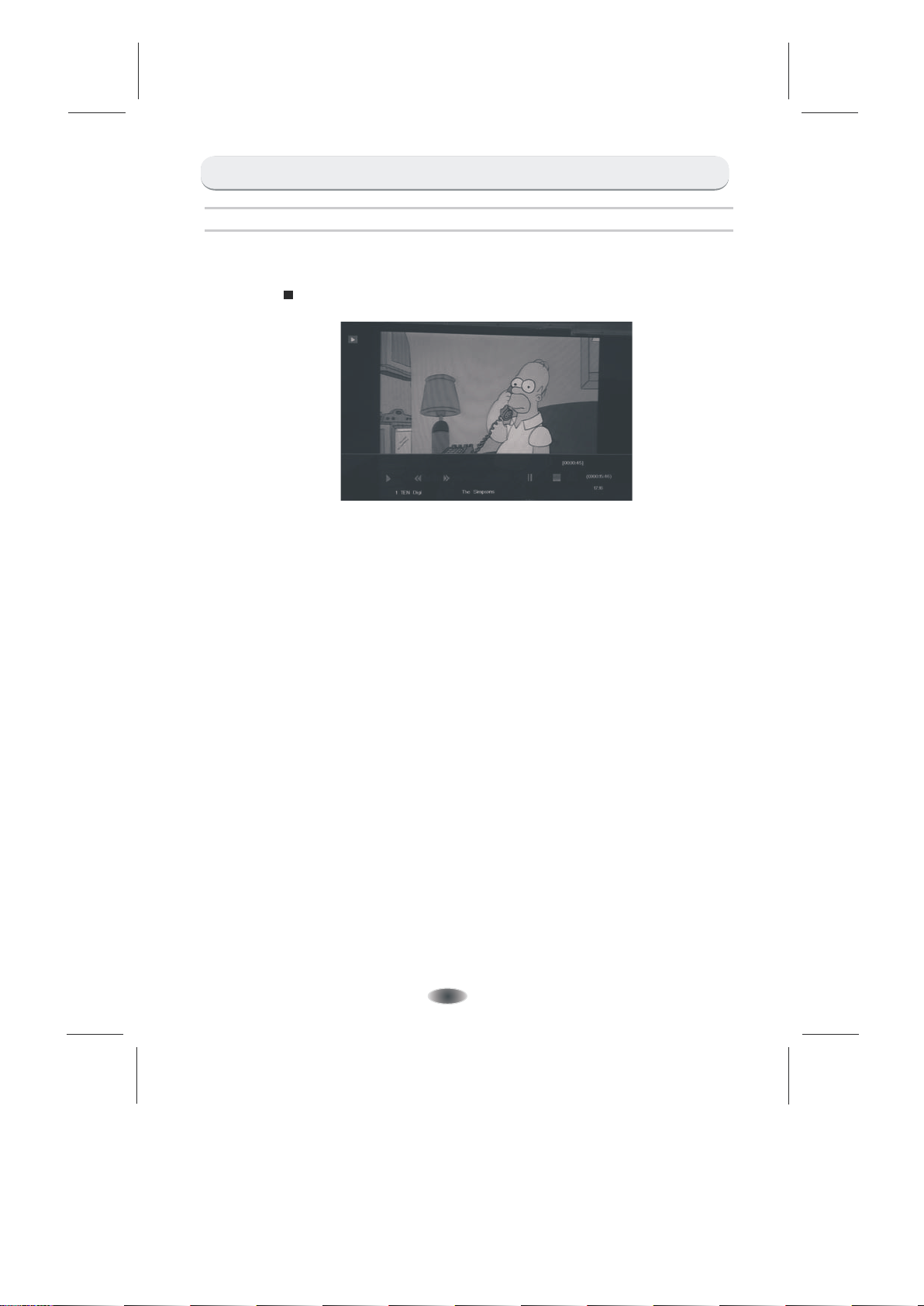

PV R

1. На жмите “ для записи. REC”

PVR (персональная видеозапись)

2. На жмите или кнопку OK, чтобы в ыйти из реж има записи.

ПРИМЕЧАНИЯ

1.Д анная функц ия активна только для по рта U SB1.

Íà US B диске должно быть достаточно свобод ной памяти. Пожалуйста используйте

выс окоскоро стные устройства USB .

2. Фа йл может просматриваться только источником USB и не может другим источн ик ом,

нап ример персональ ным компьютером.

3. Телевизор может подде рживать устр ойство USB формата FAT32.

4. За писанные файлы могут б ыть просм отрен ы на данном телевизоре, восп роизведени е

хорошего к ачества н а другом телевизоре на гарантировано.

5. За писанные файл ы сохраняются в корне US B в папке "_MSTPVR"

[ ]

-20-

EPG (электронный программный путеводитель)

EP G

EPG о бозначает “цифровой элек тр онный путеводитель программы” (в цифровом

источн ик е сигнала). Это информац ия о предложениях о прог раммах, которые будут

пер еданы. Вы можете получит ь доступ к данной функции нажа в кнопку EPG на пульте

дис танционно го упра влени я.

1. На жмите кнопк у EP G, чтобы вы звать интерфейс . Вторая стр ок а от вершин ы EPG

отобразит тек ущую дату и время. В сп иске ниже, канал, который Вы в нас тоящее

вре мя просматриваете (будет помещен на первый пл ан).

2. Пр ежде чем Вы сможете просмотреть любую инфо рмацию EPG, Вы должны
активировать к аж дый ка нал, для которого Вы хотите прос матри ват ь информацию

о про грамме.

Чтобы сделать это воспользуй тесь кнопками для в ыбора ка нала, затем

íàæ ìèòå “OK” для подтверждения .

3. Чтобы проверить програ ммы, которые буду т перед аны в будущем времени

с пом ощью кнопки переместитесь ê îáëà ñòè äàò û.

Исп ользуя кнопк у выберите дату и нажмите “OK ” для под тверждени я.

4. На жмите , чтоб ы под няться к верхн ей стро ке меню, затем кнопко й выбер ите время.

[ ]

[ ]

[ ]

Верхняя строка отобразит ка нал в верхнем правом у глу экр ана, следующая строк а

Вам к аналов. отобразит один из доступных

5. На жмите , чтобы выбрать ка нал, для которого Вы бы хотели прос мотреть

[ ] / [ ]

инф ормацию. Че рез неболь шой промежуток времени появится информация о к анал е.

6. Ис пользуйте кнопки , чтоб ы просмотреть время.

[ ] / [ ]

7.Н ажмите кноп ку “ MENU”, чтобы выйти из EPG ìå íþ.

RECODER ( ) .

Запись

Нажмите красную кнопку ПДУ для отображения
меню записи. Просмотрите подробную информа­цию о различных способах записи на USB устро­йство.

INFO (Информация)

Нажмите зеленую кнопку на ПДУ для отображения
информации о выбранных программах.

Schedule (Составление списка)

Нажмите желтую кнопку ПДУ для отображения
Reminder List (списка напоминаний)
Использйте кнопки для выбора напомина-

[ ] / [ ]

ния. Нажмите красную кнопку для удаления
напоминания.

Remind (Напоминание)

Нажмите синюю кнопку ПДУ для отображения Reminder menu (меню
напоминаний). Использйте кнопки для выбора напоминания,
кнопки для внесения изменений. Нажмите ENTER для добавления

[ ] / [ ]

изменения в лист напоминаний. Обновленный лист напоминаний будет
показан.

[ ] / [ ]

[ ] / [ ]

OK

[ ]

OK

RECORDER

1 SDTV

Start Time

00 Minute

23 Hour

Jan Month

01 Date

End Time

30 Minute

23 Hour

Jan Month

01 Date

Mode Once

Reminder Setting

1 SDTV

55 Minute

22 Hour

Jan Month

01 Date

Once Mode

BACK

BACK

-21-

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Перед обращением в сервисную службу:

Признак

На экране нет изображения, громкоговорители не
воспроизводят звуковое сопровождение.

Нет изображения. Нет изображения при подаче
сигнала на разъемы аудио и видеовхода

На экране телевизора есть изображение, но
громкоговорители не воспроизводят звуковое
сопровождение
Изображение на экране слишком светлое

Изображение на экране слишком темное

Пульт дистанционного управления не работает

Изображение на экране не четкое
Изображение на экране перемещается

Двойное или тройное изображение на экране
телевизора

Проверьте надежность подключения кабеля питания переменного тока к
электрической розетке.
Убедитесь, что телевизор не находится в режиме готовности (горит красный
индикатор POWER).
Проверьте настройку яркости экрана телевизора.
Убедитесь, не подключен ли к входному разъему кабель, по которому не
подается входной видеосигнал.
Проверьте настройки звука.
Убедитесь, что звуковое сопровождение не отключено с помощью кнопки .
Убедитесь, что к телевизору не подключены наушники.
Проверьте настройку параметров "Цвет" и "Контрастность".
Убедитесь, что не установлена слишком низкая яркость (параметр
изображения "Яркость").
Проверьте настройку параметра "Контрастность".
Замените батарейки пульта дистанционного управления.
Убедитесь, что на сенсор сигналов инфракрасного управления телевизора не
попадает сильное освещение, например, от флуоресцентной лампы.
Низкий уровень принимаемого сигнала.
Плохие условия приема телевизионного вещания.
Убедитесь, что антенна направлена в правильном направлении.
Убедитесь, что внешняя антенна не отсоединилась.
Убедитесь, что антенна направлена в правильном направлении.
Электрические волны могут отражаться от зданий или рельефа местности.

Рекомендуемые действия

-22-

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размер экрана по диагонали

Напряжение питания сети / частота тока

Максимальная звуковая мощность

канала звукового сопровождения (Лев. + Прав.)

Габаритные размеры (Д х Ш х В)

Масса нетто

Разрешение экрана

Яркость экрана

Контраст (статический)

Угол обзора (гориз. / вертик.)

42LES69

107 см (42 дюйма)

100 - 240 Â ~ 50 Ãö

8 + 8 Âò

965 õ 220 õ 618 ìì

12 êã

1920 õ 1080

275 êä / ì

2

1200 : 1

178 / 178 ãðàä.

Условия эксплуатации:

Температура воздуха от 5 до 35 С
Относительная влажность воздуха от 45 до 75 %
Атмосферное давление от 86 до 106 кПа (от 650 до 800 мм рт. ст.)

o

Декодируемые системы:

TV: PAL / SECAM (BG / DK / I)

AV: PAL, NTSC, SECAM

Декодируемые цифровые стандарты вещания:

DVB-T / DVB-T2: 174 - 230 ÌÃö; 470 - 860 ÌÃö

DVB-C: 50 - 858 ÌÃö

Количество аналоговых телевизионных каналов в памяти: 100

Количество цифровых телевизионных каналов в памяти: 1000

USB âõîä 500 ìÀ

Антенный вход 75 Ом

Примечание - Технические характеристики могут быть быть изменены

предприятием - изготовителем без предварительного уведомления.

-23-
