ERISSON 24LET11 User manual

  
 (LCD)
19LET11 24LET11
Содержание
Часть 1: Введение
Изделие ............................................................................................................................3
Очистка .............................................................................................................................3
Разъемы . ...........................................................................................................................4

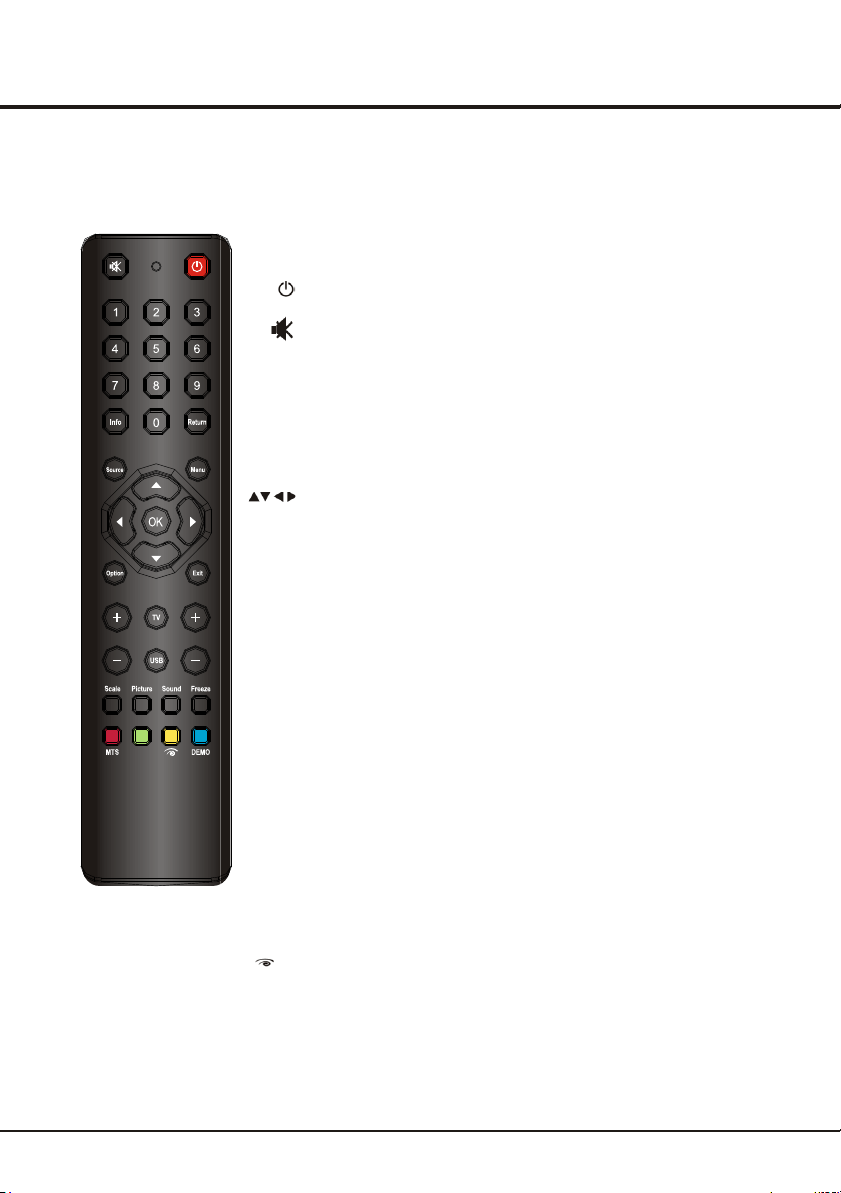

Функции ПДУ . ...................................................................................................................6
Часть 2: Основные операции
Включение . .......................................................................................................................7
Отключение . .....................................................................................................................7
Система цвета ...................................................................................................................8
Звуковая система . ............................................................................................................8
Часть 3: Дополнительные функции
Регулировка звука ..........................................................................................................10
Настройки . ......................................................................................................................10
Выбор источника сигнала ..............................................................................................11
Геометрия Настройки . ...................................................................................................12
USB Функции ...................................................................................................................12
Специальные функции . .................................................................................................13
Часть 4: Прочая информация
Устранение неполадок . .................................................................................................14
2
асть 1
Меры
безопастности
Прочитайте все инструкции перед началом работы с изделием. Сохраните эти инструкции для дальнейшего
использования.
Изделие
•Не заслоняйте и не закрывайте вентиляционные отверстия на задней крышке.
•Не вставляйте никакие предметы в устройство, через отверстия в корпусе, так как они могут касаться элементов под напряжением, что может привести к пожару, поражению электрическим токо м или повреждению изделия.
•Не открывайте заднюю крышку изделия, так как это может привести к пов реждению изделия. Внутри нет частей, которые пользователь мог бы ремонтировать самостоятельно. Обратитесь к квалифицированному специалисту.
•Не прикасайтесь к поверхности экрана пальцами, так как это может поцарапать или повредить экран телевизора.
•Не нажимайте с силой на экране телевизора, так как это может повредить экран телевизора.
Питание и включение
•Отключите изделие в следующих случаях:
- Если изделие не будет использоваться в течение длительного периода времени.
- Если шнур питания или розетка / вилка повреждены.
- Следуйте инструкциям, чтобы установить и настроить
изделие. Настройте те элементы, которые описаны в этом руководстве по эксплуатации, так как неправильная настройка других элементов может привести к повреждению. Если это произойдет, отключите изделие и обратитесь в сервисный центр.
- Если изделие получило повреждение корпуса вследствие падения или другого воздействия.
•Двухпозиционный переключатель, использующийся
для отключения устройства, всегда должен быть в
рабочем состоянии.
Ш
нур
питания и сигнальный кабель
•Не допускайте, чтобы
шнуру питания или сигнальному кабелю.
•Защитите шнур питания и сигнальный кабель от
передавливания.
•Не перегружайте шнур питания или роз етки.
•Не подвергайте шнур питания и сигнальный кабель
воздействию влаги.
что-то
лежало или каталось по
Введение
Условия использования
•Не устанавливайте из делие на неустойчивой тележке, подставке или столе.
•Устанавливайте изделие в месте обеспечивающем хорошую вентиляцию.
•Не используйте издел ие в месте с высокой влажностью и низкой температурой. Защитите прибор от перегрева.
•Держите изделие вдали от прямых солнечных лучей.
•Изделие не должно подвергаться воздействию капель или брызг и на изделии не должны располагатьс я емкости с жидкостью, такие как вазы.
•Не используйте издел ие в пыльном ме сте. На изделие запрещено размещать свечи другие источники открытого огня.
О
чиcтка
•Пыль с экрана и корпуса изделия удаляйте мягкой, чистой тканью или какой-либо специальной жидкостью для отчистки.
•Не прилагайте чрезмерных усилий при очистке экрана.
•Не используйте воду или другие химические очистители для очистки экрана, так как это может привести к повреждению поверхности экрана.

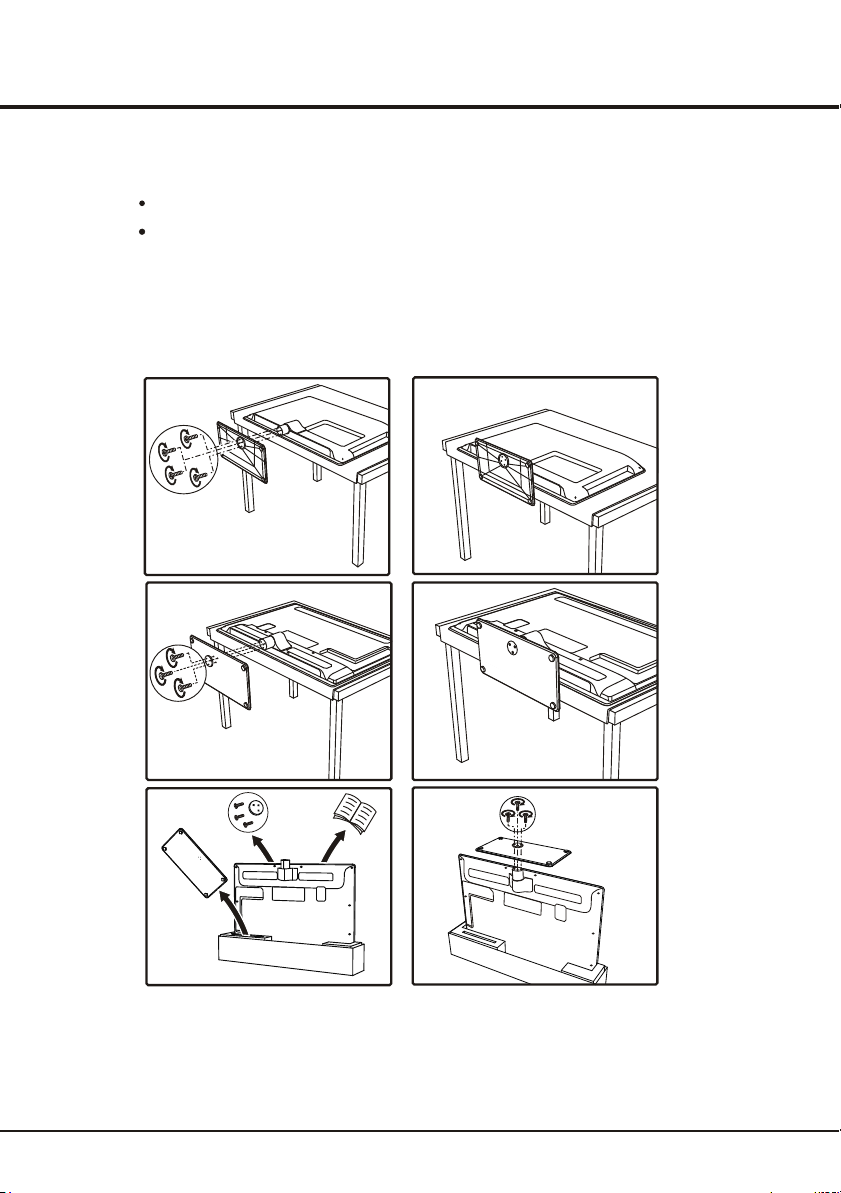

Крепление изделия на стене
Внимание: для данной операции требуется два человека.
Для обеспечения безопасной установки, соблюдайте следующие правила безопасности:
•Убедитесь, что стена может выдержать вес телевизора и настенного крепления.
•Следуйте инструкции по монтажу
ого крепления.
настенн
•Телевизор должен быть установлен на вертикальной стене.
• Обязательно используйте тол ько винты, подходящие для материала, из которого выполнена стена.
•Убедитесь, что кабели телевизор что нет опасности споткнуться о них. Все остальные инструкции по технике безопасности для наших телевизоров также применимы и здесь.
Примечание:
Рисунки, содержащиеся в данном руководстве, только для ознакомления.
и
а
расположены так,
3
Введение
Кнопки на телевизоре
Возьмем модель для примера:
AV2 RCA аудио + видео разъемы (вход) на боковой панели.
Эти разъемы могут быть использованы для подключения различного оборудования, в том числе
видеомагнитофонов, видеокамер, декодеров, спутниковых ресиверов, D VD-плееров, или игровых
консолей. Разъем VIDEO IN2 обеспечивает подключение композитного видеосигнала.
1 2 3 4 5
1. Кнопка
переключения каналов
Переключение вверх / вниз по списку каналов. В меню системы, они действуют как кнопки вверх / вниз на ПДУ.
2. Кнопка
регулировки громкости
Служит для увеличения / уменьшения громкости. В меню системы, она действует как кнопки вправо /влево
на ПДУ.
3. Кнопка
МЕНЮ
Открывает меню изделия.
4. Кнопка выбора
источника сигнала
.
Нажмите для выбора источника сигнала.
5. Кнопку
ПИТАНИЕ
Служит для перевода изделия дежурный режим и обратно.
Примечание: позиции и имена функциональных кнопок на панели телевизора могут варьироваться
в зависимости от модели телевизора.
Разъемы
Примечание: расположение и название разъемов могут изменяться в зависимости от модели телевизора, не все разъемы доступны для каждой модели.
USB разъем (вход) на боковой панели.
Этот разъем используется для подключения USB устройств.
Примечание: количество USB разъемов может изменяться в зависимости от модели телевизора.
AV IN 2
US B
VIDE O
L
AUDIO
R
4
HEADPHONE
Разъем для наушников (выход) на боковой панели.
Этот разъем может быть использован для подключения наушников. Внимание: Чрезмерно высокая громкость звука в наушниках может привести к потере слуха.
HDMI или HDMI 1, HDMI 2 разъемы (вход) на боковой панели или на задней крышке.
HDMI может быть использован для подключения ПК с совместимой видеокартой, некоторых игровых консолей, совместимых DVD плееров или цифровых спутниковых декодеров высокой четкости. Этот
разъём обеспечивает поддержку передачи цифровых видеоданных и цифрового многоканального звука с возможностью защиты от копирования.
YPbPr компонентный разъем (вход) на задней крышке.
Может быть использован для подключения устройства, которое имеет компонентный разъемы видео, такие как DVD плеер. К компонентному разъем у можно подключать Y Pb Pr совместимые или Y Cb Cr совместимые устройства. Компонентные разъемы обеспечивают отличное качество изображения, поскольку видео сигнал разделен на три отдельные составляющие.
VGA / COMPONENT AUDIO IN разъем (вход) на задней крышке.
Эти разъемы могут быть использованы для подключения различного оборудования, в том числе видеомагнитофонов, видеокамер, декодеров, спутниковых ресиверов, DVD-пл ееров, или игровых консолей. Для некоторых моделей, AUDIO IN разъем являются общими для VGA и YPbPr разъемов.
VGA разъем (вход) на задней крышке.
Этот разъем может быть использован для подключения компьютера.
VGA разъем AUDIO IN (вход) на задней крышке.
Обеспечивает подачу аудио сигнала при использовании при использовании VGA IN.
AV1 RCA аудио + видео разъемы (вход) на задней крышке.
Эти разъемы могут быть использованы для подключения различного оборудования, в том числе видеомагнитофонов, видеокамер, декодеров, спутниковых ресиверов, DVD-пл ееров, или игровых консолей. Разъем обеспечивает под ключение композитного видео сигнала.
Аудио/видео разъемы (выход) на задней крышке.
Эти разъемы могут быть использованы для подключения видеорекордеров для записи телепрограмм. Вы должны оставить телевизор на том же канале, на котором хотите записать телепрограмму. Выходной видео разъем поддерживает композитный видео сигнал.
ANTENNA IN разъем (вход) на задней крышке.
Этот разъем может быть использован для подключения внешней антенны или кабельной сети.
Введение
AUDIO IN
VGA AUDIO IN
HDMI IN

HDMI IN 1

HDMI IN 2
Pb/Cb
Pr/Cr
VGA IN
Y
L
R
COMPONENT IN
VGA/COMPONENT
AV IN1
VIDEO
AUDIO
L
R
AUDIO/VIDEO
OUT
VIDEO
AUDIO
L
R
ANTENNA IN
5
