Erisson 24LES71T2TV User Manual [ru]
Телевизор цветного изображения
жидкокристаллический
Руководство по эксплуатации
SIZE:148X210MM(A5)
材质及印刷要求：
80 gram wood-free printed paper;
printed in black and white;
24LES71T2
Description:
Job Number:
Model:
Revised:0
Prepared By: 朱绪霞
Checked
Approved
MANUAL-RUS
1506166M
24E510 6M86T By:
By:
Brand
P/No.
Scale:
ERISSON
Date:
2015-07-01
Date:
Date:
СОДЕРЖАНИЕ
МЕРЫ БЕЗОПАСНОСТИ........................................................................... 2
КОМПЛЕКТНОСТЬ...................................................................................... 4
ФУНКЦИИ ТЕЛЕВИЗОРА .......................................................................... 5
ОРГАНЫ УПРАВЛЕНИЯ............................................................................. 6
Кнопки управления................................................................................ 6
Входы (выходы) телевизора................................................................. 7
Пульт дистанционного управления (ПДУ) .......................................... 8
СИСТЕМА МЕНЮ...................................................................................... 11
Управление телевизором .................................................................... 11
Изображение......................................................................................... 11
Режим PC ............................................................................................. 12
Çâóê ....................................................................................................... 12
Время.................................................................................................... 13
Настройка программ ............................................................................13
Дополнительные настройки .................................................................16
Замок......................................................................................................17
СИСТЕМА USB.......................................................................................... 18
УПРАВЛЕНИЕ В РЕЖИМЕ USB............................................................... 20
Меню ВИДЕО........................................................................................ 20
Меню МУЗЫКА ................................................................................... 20
Ìåíþ ÔÎÒÎ ......................................................................................... 21
Меню ТЕКСТ ........................................................................................ 21
ПЕРСОНАЛЬНАЯ ВИДЕОЗАПИСЬ (PVR)...............................................22
ЭЛЕКТРОННЫЙ ПРОГРАММНЫЙ ПУТЕВОДИТЕЛЬ (EPG)................. 24
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ......................................................... 25
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.................................26
МЕРЫ БЕЗОПАСНОСТИ
ВНИМАНИЕ - До включения телевизора в электрическую сеть необходимо ознакомиться с мерами
э .л ектрической и противопожарной безопасности, указанными в настоящем руководстве по эксплуатации.
С . охраняйте данное руководство до конца эксплуатации изделия.
• Перед работой с устройством необходимо полностью прочитать и понять все
инструкции. Необходимо соблюдать все пред упреждения и следовать всем инструкциям,
приведенным в настоящем руководстве.
• Пожалуйста, используйте только реко -
мендованные производителем аксессуары.
Использование других аксессуаров может
привести к неисправностям.
• Данное изделие может подключаться
к розетке питания как без заземляющего
третьего контакта, так и с заземляющим
третьим контактом.
• Во избежание поражения электрическим
током защищайте шнур питания от возможного
нажатия на него или защемления, особенно рядом с разъемами.
• Не закрепляйте шнур питания метизами.
• Если Вы не пользуетесь устройством
длительное время или в случае грозы,
обязательно отключайте шнур питания из
розетки, а также отключайте все сигнальные кабели от входных разъемов.
• При отключении вилки из розетки всегда
держитесь за утолщение на вилке, не
касайтесь металлических частей, не тяните
за шнур, не ломайте и не перегибайте его,
не ремонтируйте, не перекручивайте и не
нагревайте.
• Не прикасайтесь к проводам мокрыми
руками.
• Запрещается использование розетки, в
которую подключено несколько устройств.
Перегрузка такой розетки может привести
к пожару.
• Место подключения вилки шнура
питания к сети питания должно оставаться
легкодоступным.
• Немедленно свяжитесь с сервисным
центром, в случае если имеются какие-либо
неисправности шнура питания, в нем оголи лись жилы или он поврежден.
• Замените сетевую розетку, если в
вилку или вилка
возникнуть неисправность или возгорание.
• Пожалуйста, извлеките шнур питания из розетки и свяжитесь
с сервисной службой в следующих случаях:
если в устройстве имеются явные неисправности (например из него
-
идет дым, чувствуется
терный звук; если внутрь устройства попала жидкость или посторонние предметы;
- если нет изображения или звука;
- если поврежден корпус или панель;
- если Вы пользуетесь устройством согласно инструкции, но оно не
работает должным образом.
• Используйте рекомендованные параметры сети питания.
• Отключайте изделие от сети питания, если Вы предполагаете не
и спользовать его длительное время.
• Не пытайтесь производить ремонт самостоятельно, так как это может
п ривести к поражению электрическим током и повреждению изделия.
• Не используйте изделие в коммерческих целях.
плохо закрепляется в розетке. Иначе может
специфический запах или слышен нехарак-
ПРЕДУПРЕЖДЕНИЕ
В ремя выдержки телевизора при комнатной температуре
д о включения питания после транспортирования или хранения
п ри пониженной температуре окружающей среды должно быть
н е менее 5 часов.
Утилизация изделия
Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с
обычным бытовым мусором. Существует отдельная система сбора использованных
электронных изделий в соответствии с законодательством, которая предполагает
соответствующее обращение, возврат и переработку.
нее невозможно вставить
-
-2-
МЕРЫ БЕЗОПАСНОСТИ
Усл ови я экспл уат ации
• Не устанавливайте изделие в ограниченном пространстве, таком как книжный шкаф.
• Не устанавливайте изделие на неустойчивую поверхность.
• Не эксплуатируйте изделие в запыленной и загрязненной среде.
• Не эксплуатируйте изделие рядом с источниками повышенной влажности: ванные комнаты, душ и т. д.
• Изделие не должно подвергаться воздействию капель и брызг.
• Не располагайте на изделии какие-либо емкости с жидкостями (например вазы с цветами и т. п.).
• Не используйте изделие рядом с нагревательными приборами, под прямыми солнечными лучами, рядом с каминами и
приборами отопления.
• Не размещайте на аппарате каких-либо источников открытого пламени, например свечей.
• Не перекрывайте вентиляционные отверстия такими предметами, как, например газеты, скатерти, занавески и т.п., что
препятствует нормальной вентиляции аппарата.
• Не допускайте попадания внутрь изделия, через вентиляционные отверстия, посторонних предметов, например игл, монет,
но. ж ниц и т д., так как это может привести к возгоранию, поражению электрическим током и повреждению изделия.
Расп оло же ние т еле визор а
• Установите изделие на твердой горизонтальной поверхности оставив не менее 10 см свободного
пространства с каждой ,стороны для обеспечения необходимой вентиляции.
Во избежание повреждений надежно закрепите аппарат
на стене в соответствии с требованиями инструкции по
установке
• Средства для монтажа изделия на стене или потолке должны быть достаточными для выполнения своей функции
Чистк а телевизо ра
• Производите чистку изделия только специально предназначенными средствами.
• Не оказывайте при чистке чрезмерное давление на поверхность экрана.
• Не используйте при чистке воду и химически активные вещества.
-3-
П РЕДУПРЕЖДЕНИЕ
МЕРЫ БЕЗОПАСНОСТИ
- телевизор, шт ……………………………………………………………
1
- стойка, комплект …………………………………………………………
1
- пульт дистанционного управления (ПДУ), шт. …………………….. 1
- элемент питания ПДУ, шт. …………………………………………… 2
- эксплуатационная документация, комплект ……………………….
1
- индивидуальная упаковочная тара, комплект …………………….
1
Установка элеме нтов п итан ия в пульт дистан цион ного у прав лени я (ПДУ )
ВНИМАНИЕ - Устанавливайте элементы питания в соответствии с нанесенной маркировкой на полюсы
питания и маркировкой батарейного отсека ПДУ. элемент
З акройте крышку батарейного отсека
О ткройте батарейный
1
î òñåê ÏÄÓ.
У становите батареи типа ААА
2
в соответствии с маркировкой
п олюсов
3
В НИМАНИЕ!
П ри неправильной установке литиевых батарей возможен взрыв.
Б атареи заменять батареями только того же
и ли аналогичного типа
ПРЕДУПРЕЖДЕНИЯ
• Не применяйте одновременно новые и старые батареи.
• Не применяйте одновременно батареи различных типов
(например одновременно марганцевые и щелочные батареи).
• Батареи не должны быть подвергнуты чрезмерному нагреву от солнечного света, огня и т.п.
• Не заряжайте использованные батареи.
• Не применяйте аккумуляторные батареи.
• Удалите батареи из ПДУ, если он не будет использоваться длительное время.
КОМПЛЕКТНОСТЬ
-4-
ФУНКЦИИ ТЕЛЕВИЗОРА
Основн ые функции
1. Автоматическая и ручная настройка.
2. Инфракрасное дистанционное управление.
3. Таймер сна.
4. Поддерживает MHL (соединение мобильного телефона с телевизором через вход HDMI2).
5. Обеспечивает воспроизведение изображения с персонального компьютера (PC)
со следующими возможностями:
- автоматическое изменение размеров изображения, а также выравнивание
по горизонтали и вертикали;
- четкую графику изображения;
- поддерживает форматы изображения 800 х 600, 1024 х 768, 1360 х 768 с
частотой 60 Гц.
Дополн ительные функции
1. Цифровая цветопередача обеспечивает лучшую яркость и реалистичность изображения.
2. Высококлассный LCD экран, обеспечивающий высокую яркость, контраст и минимальное
время отклика.
3. Гибкая схема баланса уровня черного и белого цветов.
4. Компонентный выход поддерживает формат сигнала высокого разрешения.
5. Поддерживает HDMI выход.
6. Телевизор может быть использован как высокоэффективный монитор персонального
компьютера, VGAимеющего интерфейс .
7. Низкий уровень энергопотребления в режиме ожидания.
8. Высокотехнологичная интегрированная цифровая микросхема процессора.
640 õ 480,
-5-
ОРГАНЫ УПРАВЛЕНИЯ
Кнопки у прав лени я
Примечание - Изображение телевизора представлено схематически.
Включение / выключение дежурного режима.
1.
2. Динамики.
3. Переключение программ.
4. Изменение уровня громкости звукового сопровождения.
Примечание - Для перехода в “режим ожидания” или выхода из экранного
меню нажмите и удерживайте в течение 2 секунд кнопку
.
-6-
ОРГАНЫ УПРАВЛЕНИЯ
Входы ( выходы) телев изора
Примечание - Изображение представлено схематически. телевизора
Вид сзади
1. ANTENNA IN: вход для подключения коаксиального кабеля.
2. PC IN: вход для подключения персонального компьютера (PC) при помощи
VGA кабеля
3. USB1 / USB2: разъем для подключения устройств USB.
4. DC IN: разъем для подключения адаптера питания
5. HDMI
информации таких как мобильный телефон (цифровое содержимое
мобильного телефона может быть просмотрено на телевизоре ) .
6. EARPHONE: разъем для подключения наушников
ков звуковое сопровождение из динамиков будет отключено.
7. AV IN: вход для воспроизведения видеосигнала с источника такого, как DVD.
.
: вход для подключения устройств с цифровым интерфейсом передачи
DVD,
Вид сбоку
. При подключении наушни-
-7-
-7-
ОРГАНЫ УПРАВЛЕНИЯ

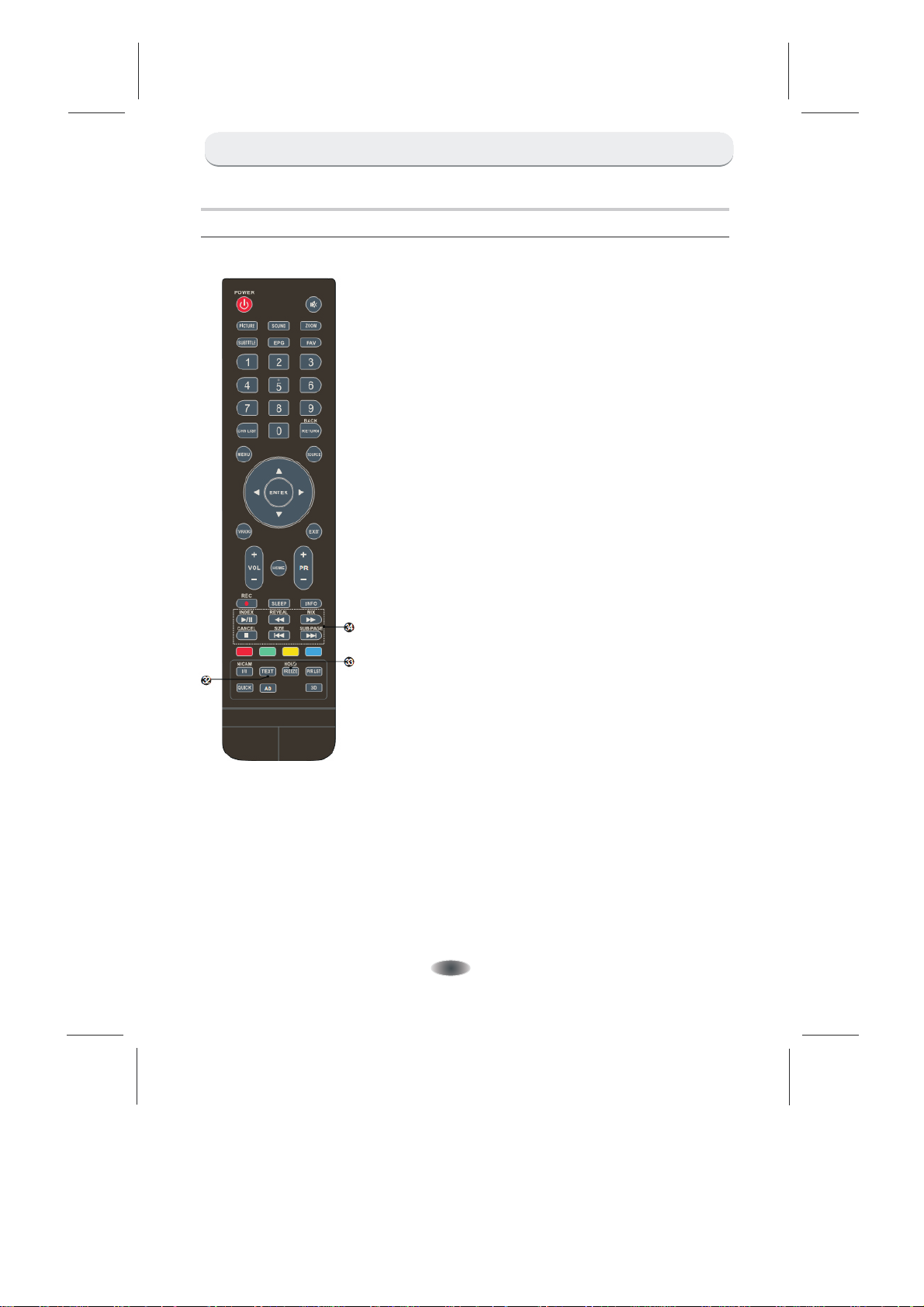

Пульт дис т анци онно го упр авления (ПДУ)
POWER
1.
Нажмите для перевода телевизора в режим ожидания
2. Mute
Нажмите для выключения / включения звукового
сопровождения
3.PICTURE
Нажмите для выбора одного из предустановленных
режимов изображения
4. SOUND
Нажмите для выбора одного из предустановленных
режимов звукового сопровождения
5. ZOOM
Нажмите для выбора формата изображения
Number buttons
6.
Нажмите для выбора желаемой программы
7. CHN LIST
Нажмите для входа в лист телеканала
8. RETURN (BACK)
Нажмите для возврата к ранее просматриваемой
программе
9. MENU
Нажмите для вызова меню управления телевизором
10. SOURCE
Нажмите для выбора источника сигнала
11. Up / Down / Left / Right ( / / / )
Нажмите для осуществления навигации в меню
управления
12. ENTER
Нажмите для подтверждения выбора
13. TV / RADIO
Нажмите для переключения между TV и радио
14. EXIT
Нажмите для выхода из меню.
15. HOME
Нажмите для входа на рабочий стол
16. Volume Up / Down (VOL + / )
Нажмите для увеличения или уменьшения громкости
звукового сопровождения
17. Program
Нажмите для переключения программ
18. SLEEP
Нажмите для установки таймера автоматического
отключения питания (10 мин., 20 мин., и т.д.)
Up / Down (PR + / PR -)
VOL -
-8-
Loading...
