Erisson 24LES70 User Manual [ru]
Телевизор цветного изображения
жидкокристаллический
Руководство по эксплуатации
24LES70T2
SIZE:148X210MM(A5)
材质及印刷要求：
80 gram wood-free printed paper;
printed in black and white;
Approved
Description:
Job Number:
Model:
Revised:0
Prepared By:朱绪霞
Checked By:马杰/熊跃平
MANUAL-RUS
By:
Brand
P/No.
Scale:
/李红平 Name:
ERISSON
Date:
2015-06-09
Date:
Date:
СОДЕРЖАНИЕ
МЕРЫ БЕЗОПАСНОСТИ.............................................................................3
КОМПЛЕКТНОСТЬ ......................................................................................5
ПОДКЛЮЧЕНИЕ АНТЕННЫ.......................................................................6
ОРГАНЫ УПРАВЛЕНИЯ..............................................................................7
Кнопки управления................................................................................. 7
Входы (выходы) телевизора.................................................................. 8
Пульт дистанционного управления (ПДУ) .......................................... 9
СИСТЕМА МЕНЮ.......................................................................................12
Входящий сигнал ..................................................................................12
Изображение......................................................................................... 12
Çâóê ....................................................................................................... 13
Настройка программ ............................................................................14
Блокировка системы.............................................................................19
Настройка меню....................................................................................20
EPG ìåíþ.............................................................................................. 23
Сдвиг времени...................................................................................... 23
USB ........................................................................................................24
УПРАВЛЕНИЕ В РЕЖИМЕ USB............................................................... 25
Ôîòî....................................................................................................... 25
Музыка ................................................................................................. 25
Êèíî....................................................................................................... 27
Текст ..................................................................................................... 28

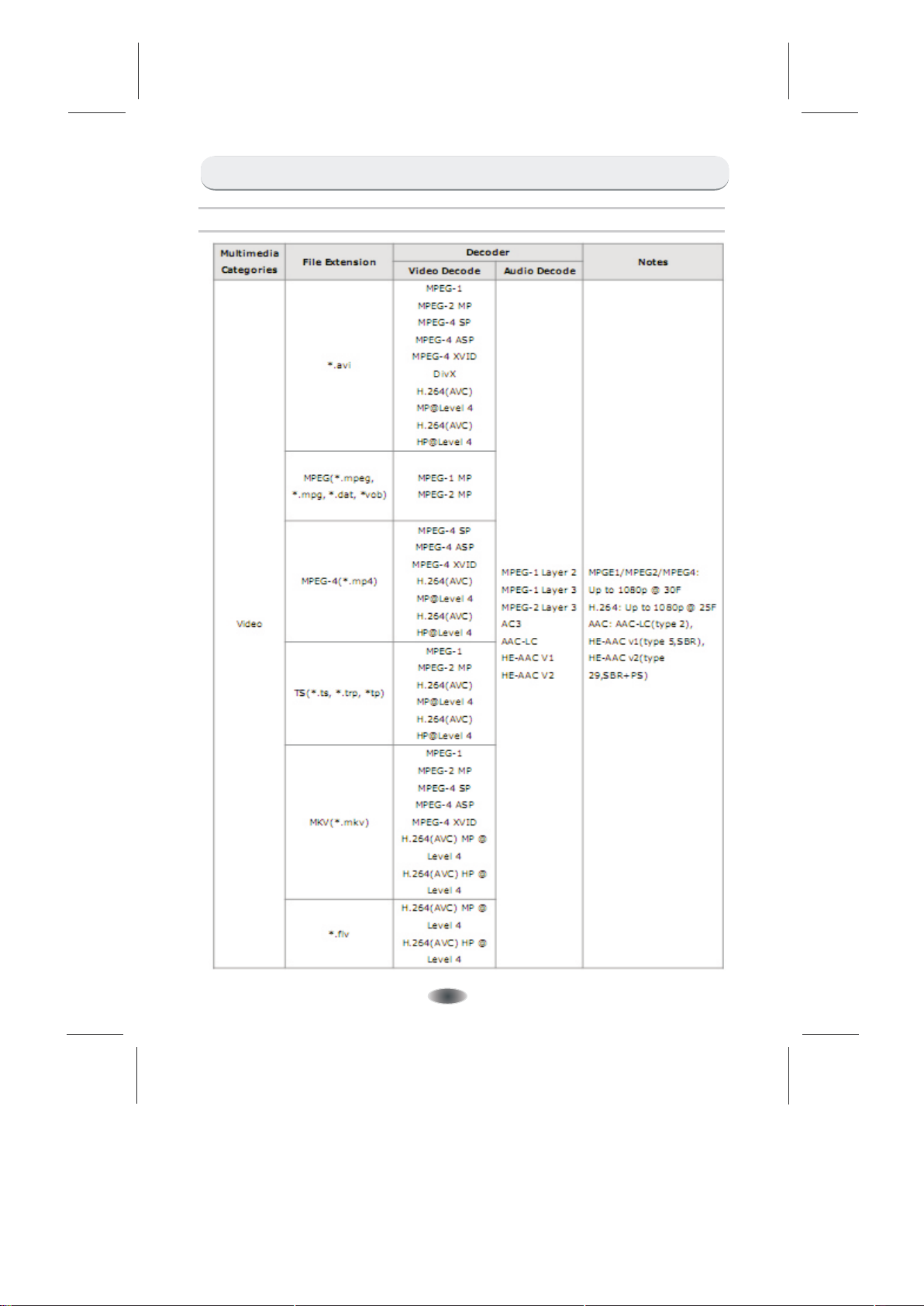

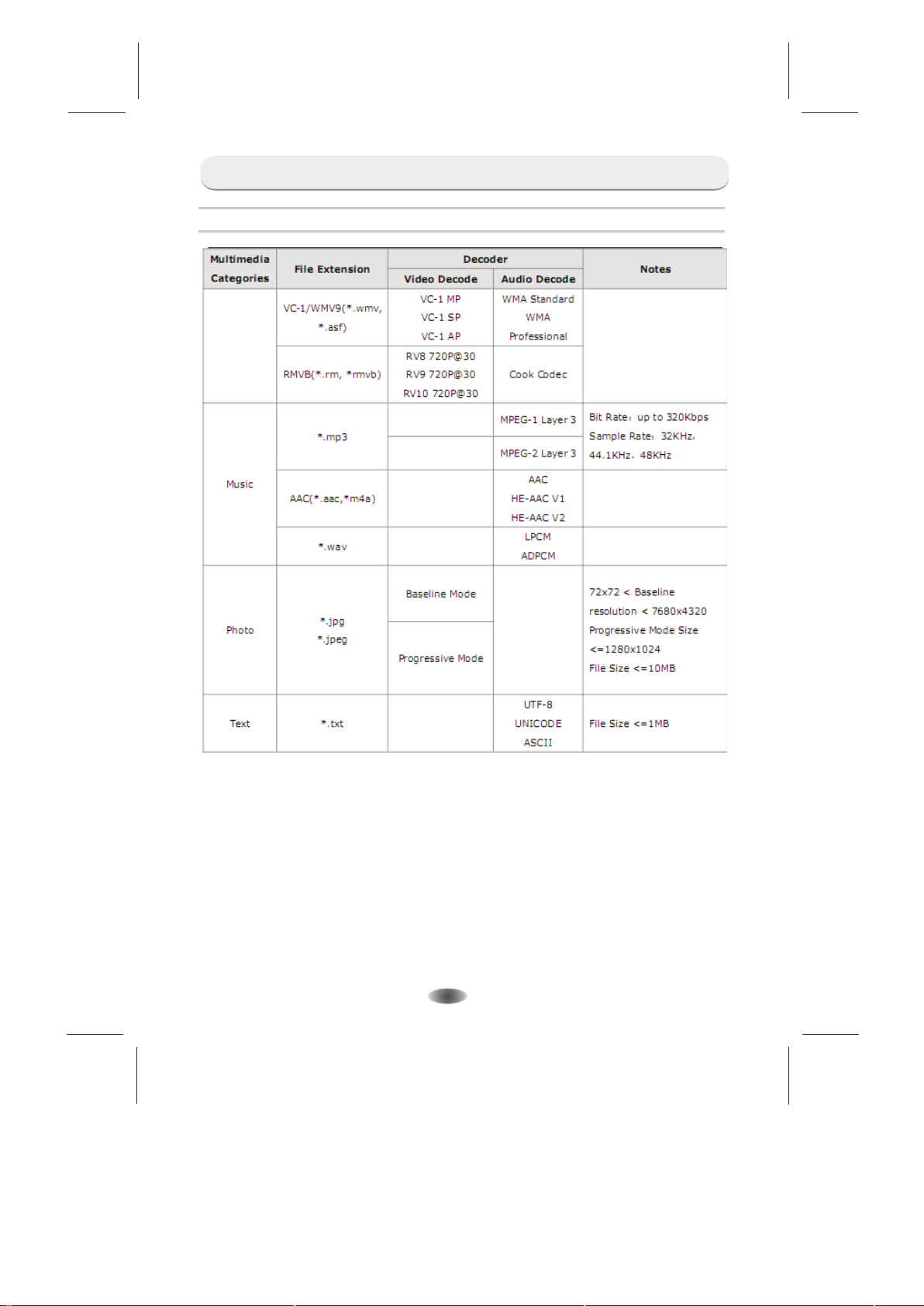

Поддерживаемые USB форматы ........................................................29
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ......................................................... 31
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.................................32
МЕРЫ БЕЗОПАСНОСТИ
ВНИМАНИЕ - До включения телевизора в электрическую сеть необходимо ознакомиться с мерами
э .л ектрической и противопожарной безопасности, указанными в настоящем руководстве по эксплуатации.
С . охраняйте данное руководство до конца эксплуатации изделия.
• Перед работой с устройством необходимо полностью прочитать и понять все
инструкции. Необходимо соблюдать все предупреждения и следовать всем инструкциям,
приведенным в настоящем руководстве.
• Пожалуйста, используйте только реко -
мендованные производителем аксессуары.
Использование других аксессуаров может
привести к неисправностям.
• Данное изделие может подключаться
к розетке питания как без заземляющего
третьего контакта, так и с заземляющим
третьим контактом.
• Во избежание поражения электрическим
током защищайте шнур питания от возможного
нажатия на него или защемления, особенно рядом с разъемами.
• Не закрепляйте шнур питания метизами.
• Если Вы не пользуетесь устройством
длительное время или в случае грозы,
обязательно отключайте шнур питания из
розетки, а также отключайте все сигнальные кабели от входных разъемов.
• При отключении вилки из розетки всегда
держитесь за утолщение на вилке, не
касайтесь металлических частей, не тяните
за шнур, не ломайте и не перегибайте его,
не ремонтируйте, не перекручивайте и не
нагревайте.
• Не прикасайтесь к проводам мокрыми
руками.
• Запрещается использование розетки, в
которую подключено несколько устройств.
Перегрузка такой розетки может привести
к пожару.
• Место подключения вилки шнура
питания к сети питания должно оставаться
легкодоступным.
• Немедленно свяжитесь с сервисным
центром, в случае если имеются какие-либо
неисправности шнура питания, в нем оголи лись жилы или он поврежден.
• Замените сетевую розетку, если в
вилку или вилка
возникнуть неисправность или возгорание.
• Пожалуйста, извлеките шнур питания из розетки и свяжитесь
с сервисной службой в следующих случаях:
если в устройстве имеются явные неисправности (например из него
-
идет дым, чувствуется
терный звук; если внутрь устройства попала жидкость или посторонние предметы;
- если нет изображения или звука;
- если поврежден корпус или панель;
- если Вы пользуетесь устройством согласно инструкции, но оно не
работает должным образом.
• Используйте рекомендованные параметры сети питания.
• Отключайте изделие от сети питания, если Вы предполагаете не
и спользовать его длительное время.
• Не пытайтесь производить ремонт самостоятельно, так как это может
п ривести к поражению электрическим током и повреждению изделия.
• Не используйте изделие в коммерческих целях.
плохо закрепляется в розетке. Иначе может
специфический запах или слышен нехарак-
ПРЕДУПРЕЖДЕНИЕ
В ремя выдержки телевизора при комнатной температуре
д о включения питания после транспортирования или хранения
п ри пониженной температуре окружающей среды должно быть
н е менее 5 часов.
Утилизация изделия
Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с
обычным бытовым мусором. Существует отдельная система сбора использованных
электронных изделий в соответствии с законодательством, которая предполагает
соответствующее обращение, возврат и переработку.
нее невозможно вставить
-3-
МЕРЫ БЕЗОПАСНОСТИ
Ме ры пред осторожности п ри эксплуат ации те левиз ора
• Не устанавливайте изделие в ограниченном пространстве, таком как книжный шкаф.
• Не устанавливайте изделие на неустойчивую поверхность.
• Не эксплуатируйте изделие в запыленной и загрязненной среде.
• Не эксплуатируйте изделие рядом с источниками повышенной влажности: ванные комнаты, душ и т. д.
• Изделие не должно подвергаться воздействию капель и брызг.
• Не располагайте на изделии какие-либо емкости с жидкостями (например вазы с цветами и т. п.).
• Не используйте изделие рядом с нагревательными приборами, под прямыми солнечными лучами, рядом с каминами и
приборами отопления.
• Не размещайте на аппарате каких-либо источников открытого пламени, например свечей.
• Не перекрывайте вентиляционные отверстия такими предметами, как, например газеты, скатерти, занавески и т.п., что.
препятствует нормальной вентиляции аппарата.
• Не допускайте попадания внутрь изделия через вентиляционные отверстия посторонних предметов, например игл, монет,
но. ж ниц и т д., так как это может привести к возгоранию, поражению электрическим током и повреждению изделия.
Ме ры пред осторожности п ри эксплуат ации пульта ДУ
• Используйте пульт дистанционного управления (ПДУ), направляя его в сторону инфракрасного датчика на телевизоре.
Не допускайте попадания на ПДУ жидкости, а также не помещайте его в места с повышенным уровнем влажности.•
• Не помещайте ПДУ под прямое солнечное освещение, так как это может вызвать его нагрев и деформацию.
• В случае, если инфракрасный датчик телевизора находится под прямым солнечным освещением, дистанционное
управление может не работать. Для восстановления работы дистанционного управления необходимо изменить освещение
телевизора или поднести ПДУ ближе к инфракрасному датчику телевизора.
Распол ожен ие теле визор а
• Установите изделие на твердой горизонтальной поверхности оставив не менее 10 см свободного
пространства с каждой ,стороны для обеспечения необходимой вентиляции.
В о избежание повреждений надежно закрепите аппарат
н а стене в соответствии с требованиями по установке
Ï РЕДУПРЕЖДЕНИЕ
• Средства для монтажа изделия на стене или потолке должны быть достаточными для выполнения своей функции
Чис тка тел евизо ра
• Производите чистку изделия только специально предназначенными средствами.
• Не оказывайте при чистке чрезмерное давление на поверхность экрана.
• Не используйте при чистке воду и химически активные вещества.
-4-
МЕРЫ БЕЗОПАСНОСТИ
- телевизор, шт ……………………………………………………………
1
- стойка, комплект …………………………………………………………
1
- пульт дистанционного управления (ПДУ), шт. …………………….. 1
- элемент питания ПДУ, шт. …………………………………………… 2
- эксплуатационная документация, комплект ……………………….
1
- индивидуальная упаковочная тара, комплект …………………….
1
Устан овка эл ементов питан ия в пул ьт д ис танци онног о управ ления (ПДУ)
ВНИМАНИЕ - Устанавливайте элементы питания в соответствии с нанесенной маркировкой на полюсы
питания и маркировкой батарейного отсека ПДУ. элемент
З акройте крышку батарейного отсека
О ткройте батарейный
1
î òñåê ÏÄÓ.
У становите батареи типа ААА
2
в соответствии с маркировкой
п олюсов
3
В НИМАНИЕ!
П ри неправильной установке литиевых батарей возможен взрыв.
Б атареи заменять батареями только того же
и ли аналогичного типа
ПРЕДУПРЕЖДЕНИЯ
• Не применяйте одновременно новые и старые батареи.
• Не применяйте одновременно батареи различных типов
(например одновременно марганцевые и щелочные батареи).
• Батареи не должны быть подвергнуты чрезмерному нагреву от солнечного света, огня и т.п.
• Не заряжайте использованные батареи.
• Не применяйте аккумуляторные батареи.
• Удалите батареи из ПДУ, если он не будет использоваться длительное время.
КОМПЛЕКТНОСТЬ
-5-
ПОДКЛЮЧЕНИЕ АНТЕННЫ
Антенна
Существует два типа подключения антенн:
Подключите разъем от кабельного телевидения или антенны к разъе-
1.
му для подключения антенны на телевизоре (кабель в комплект поставки не входит).
Если при подключении возникли трудности или отсутствует кабельная
2.
сеть обратитесь в специализированную службу.
Примечания:
1. Для наилучшего отображения принимаемого сигнала рекомендуется использовать кабель 75 Ом.
2. Плоский кабель или устаревшие кабельные сети ухудшают качество отображения принимаемых телепрограмм.
-6-
-7-
ОРГАНЫ УПРАВЛЕНИЯ
Кнопки уп равле ния
Примечание - Изображение телевизора представлено схематически.
Переключение программ
1.
Изменение уровня громкости звукового сопровождения
2.
Кнопка вызова меню телевизора
3.
Кнопка вызова списка источников сигнала
4.
5. Кнопка включения / выключения дежурного режима
Индикатор включения (выключения) питания / сенсор ПДУ
6.
Динамики
7.
Примечание - кнопка “ОК” на ПДУ функционирует, если на экране телевизора
или список источников сигнала . отображено меню телевизора
-7-
ОРГАНЫ УПРАВЛЕНИЯ
Входы (в ыход ы) теле визор а
Примечание - Изображение представлено схематически. телевизора
EARPHONE: разъем для подключения наушников
1.
ков звуковое сопровождение из динамиков будет отключено.
PC IN: вход для подключения персонального компьютера (PC) при помощи PC
2.
.
кабеля
3. SCART: разъем для подключения устройств с поддержкой SCART.
PC AUDIO IN: вход для подключения канала звукового сопровождения при
4.
подключении PC.
5. DVB- S / DVB-T: вход для подключения кабеля или антенны .
S / PDIF:
6.
сопровождения
7. HDMI IN: вход для подключения устройств с выходом HDMI (такого как DVD)
8. USB ( USB2.0): вход для воспроизведения мультимедийных файлов и
обновления программного обеспечения телевизора.
9. AV IN: вход для воспроизведения видеосигнала с источника сигнала такого
êàê DVD.
10. CI IN: âõîä CI (common interface).
11. YPbPr IN: вход для подключения устройства с компонентным выходом
(такого как DVD).
выход для подключения устройства с оптическим входом звукового
.
-8-
-7-
. При подключении наушни-
ОРГАНЫ УПРАВЛЕНИЯ
Пульт дистанционного упр авлен ия (ПДУ )
1. POWER
1
Нажмите для перевода телевизора в режим ожидания
2. Mute )
Нажмите для выключения / включения звукового
сопровождения
3. Picture Mode (P.M.)
Нажмите для выбора одного из предустановленных
режимов изображения
4. Sound Mode (S.M.)
Нажмите для выбора одного из предустановленных
режимов звукового сопровождения
5. Zoom
Нажмите для выбора формата изображения
6. Number buttons
Нажмите для выбора желаемой программы
7. Return Button
Нажмите для возврата к ранее просматриваемой
программе
8. QUICK / CHN LIST
Нажмите для отображения “быстрого” меню или
просмотра списка каналов
9. Menu
Нажмите для вызова меню управления телевизором
10. Source
Нажмите для выбора источника сигнала
11. Up/Down/Left/Right ( / / / )
Нажмите для осуществления навигации по опциям
в меню управления
12. OK
Нажмите для подтверждения выбора или изменения
функции
13. Exit
Нажмите для выхода из меню
14. Information (INFO)
Нажмите для отображения текущей информации
о формате изображения, источнике сигнала и т. д.
15. 3D
Функция недоступна
16. Volume
Нажмите для увеличения или уменьшения громкости
звукового сопровождения
17. Program Up/Down (PR + / PR -)
Нажмите для переключения программ
-9-
ОРГАНЫ УПРАВЛЕНИЯ
Пульт дистанционного упр авлен ия (ПДУ )
18. NICAM (опция)
Нажмите для выбора звукового сопровождения
19. SLEEP
Нажмите для установки таймера, для автоматического
отключения питания телевизора по окончании
установленного времени.
20. Subtitle
Нажмите для отображения / выключения субтитров
при их наличии в сигнале.
21. EPG
Нажмите для отображения текущей информации
модуля DTV (цифровое телевидение).
22. FavoriteChannel (FAV.)
Нажмите для просмотра выбранных любимых каналов
Нажмите для перехода между каналами.
Нажмите ОК для подтверждения выбранного канала.
23. Record (REC)
Нажмите для записи текущей программы (функция
доступна только для цифрового телевидения)
24. Freeze
Нажмите для включения / выключения функции
стоп-кадра.
Кнопки управления в режиме USB
25.
Play & Pause ( ) - служит для начала воспроизведения
(просмотра) или временного прерывания
воспроизведения (просмотра).
Stop ( ) - остановка воспроизведения в режиме USB
при воспроизведении видео и звуковых файлов.
Fast Backward ( ) - быстрая перемотка назад.
Fast Forward
Previous
USB при воспроизведении видео и звуковых файлов.
Next ( )
при воспроизведении видео и звуковых файлов.
26. Color (цветные кнопки)
Нажмите для быстрого вызова страниц телетекста
( ) - быстрая перемотка вперед.
( ) - предыдущий раздел (файл) в режиме
- следующий раздел (файл) в режиме USB
-10-
Loading...
