Телевизор цветного изображения

жидкокристаллический

Руководство по эксплуатации

19LES68 / 24LES68

SIZE:148X210MM(A5)

材质及印刷要求：

80 gram wood-free printed paper;
printed in black and white;

Description:

Job Number:

Model:

Revised:0

Prepared By:朱绪霞

Checked By:马杰/熊跃平

Approved

MANUAL-RUS

1312082M

28E36-6M61E By:

Brand

P/No.

Scale:

/李红平 Name:

ERISSON

Date:

2014-07-08

Date:

Date:

СОДЕРЖАНИЕ

МЕРЫ БЕЗОПАСНОСТИ............................................................................2

ФУНКЦИИ ТЕЛЕВИЗОРА .......................................................................... 5

ОРГАНЫ УПРАВЛЕНИЯ............................................................................. 6

Кнопки управления................................................................................ 6

Входы (выходы) телевизора.................................................................. 7

Пульт дистанционного управления (ПДУ) .......................................... 8

СИСТЕМА МЕНЮ...................................................................................... .11

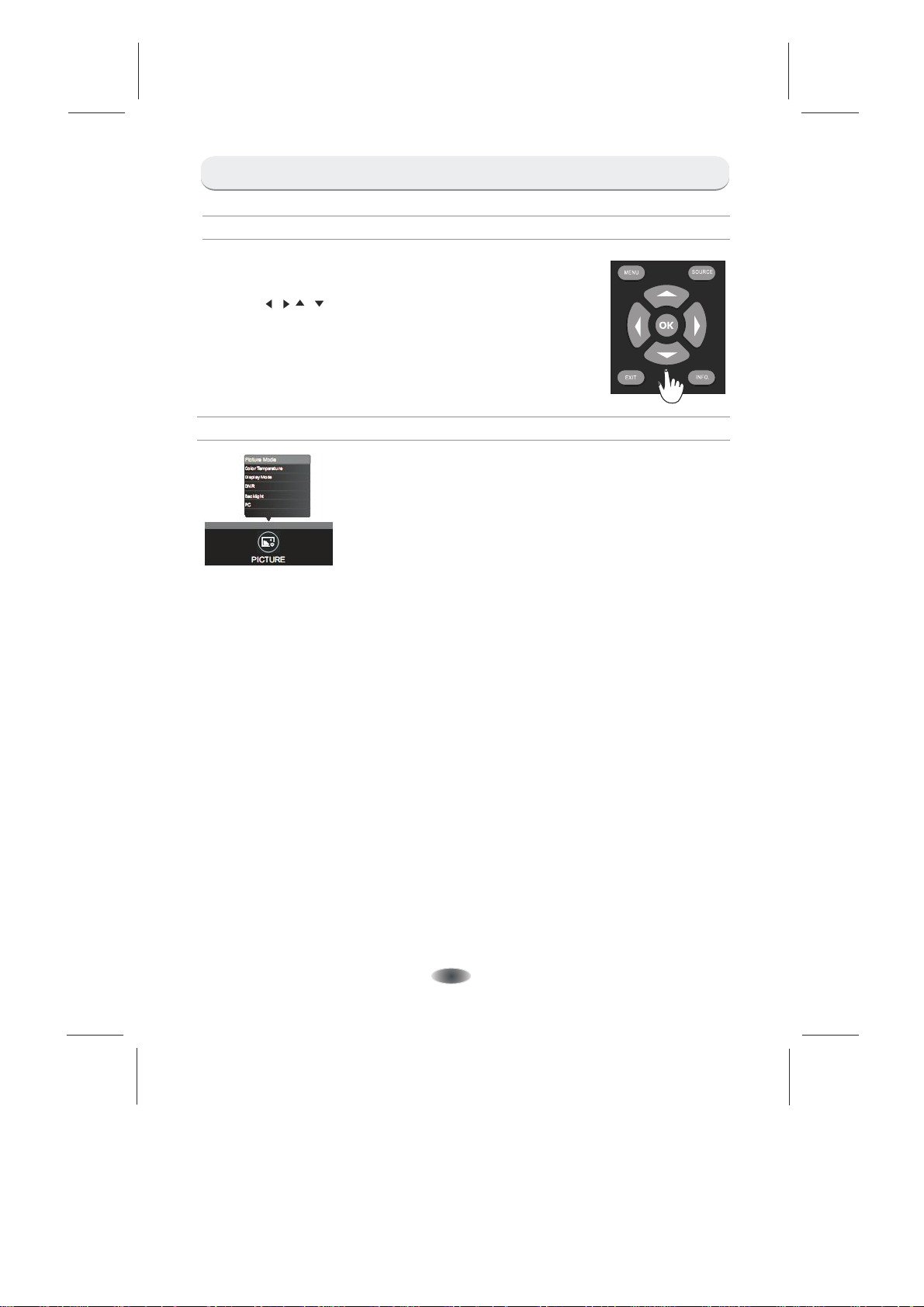

Управление телевизором .................................................................... 11

Изображение......................................................................................... 11

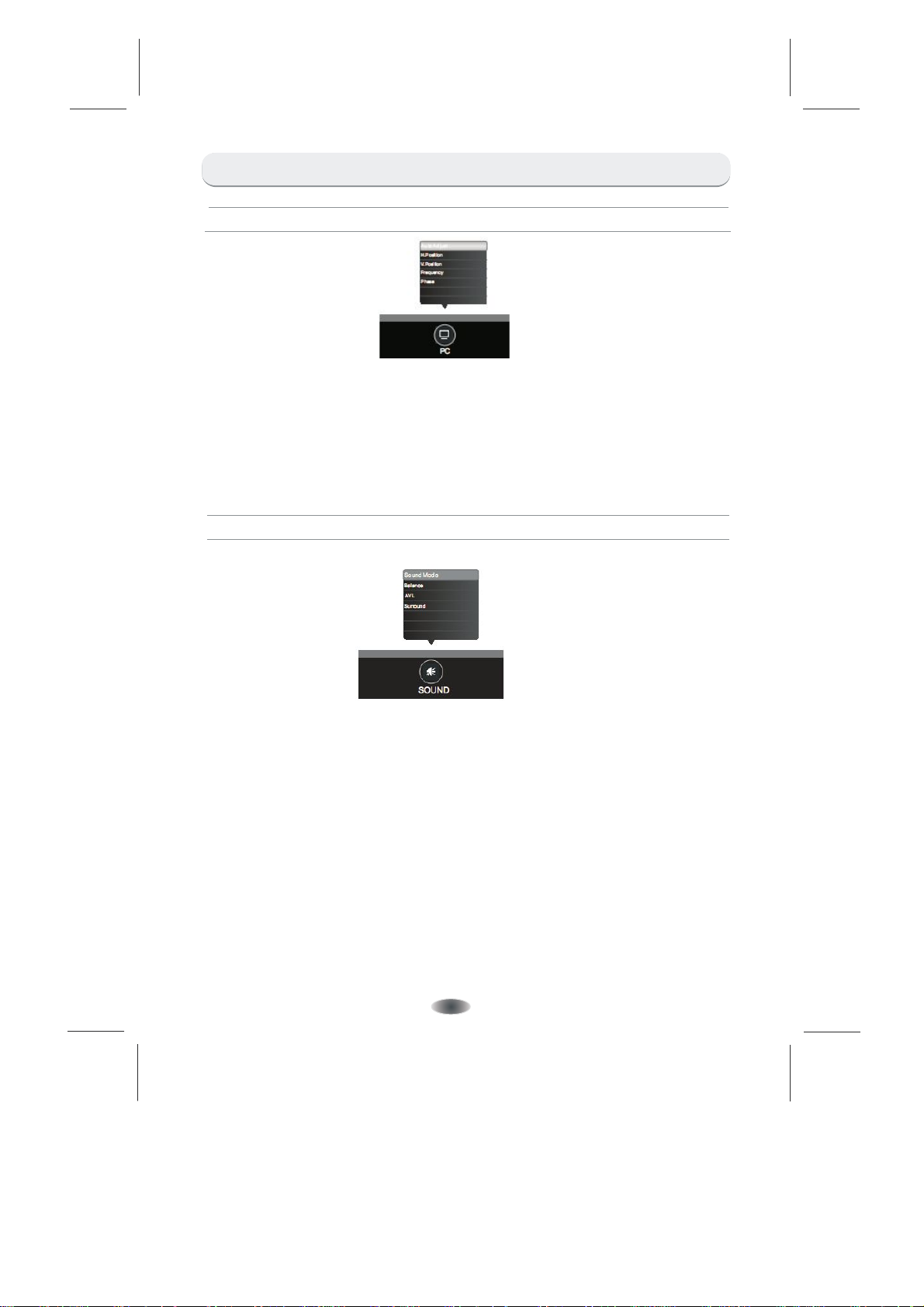

Режим PC ............................................................................................. 12

Çâóê ....................................................................................................... 12

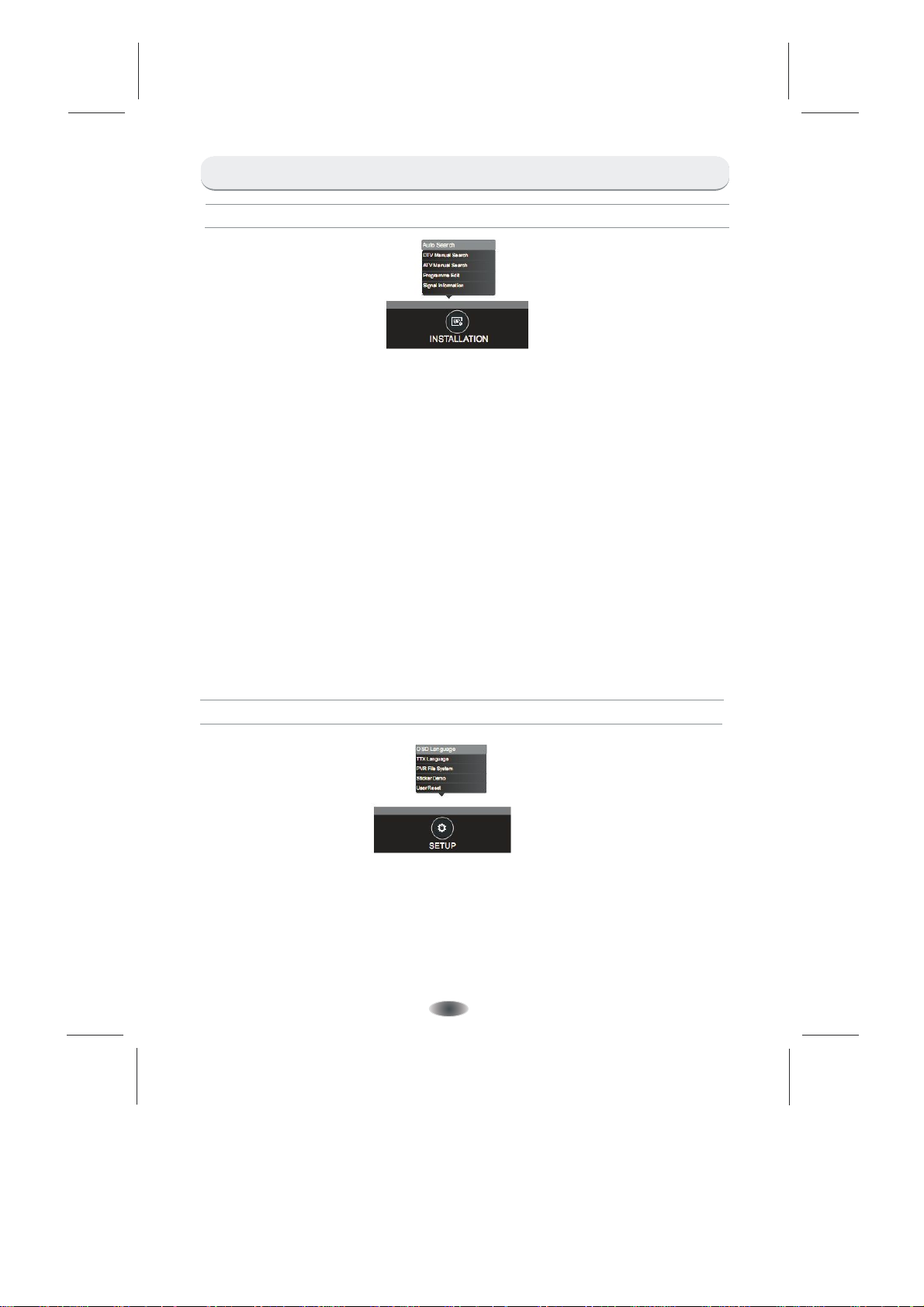

Настройка программ ............................................................................13

Установки...............................................................................................13

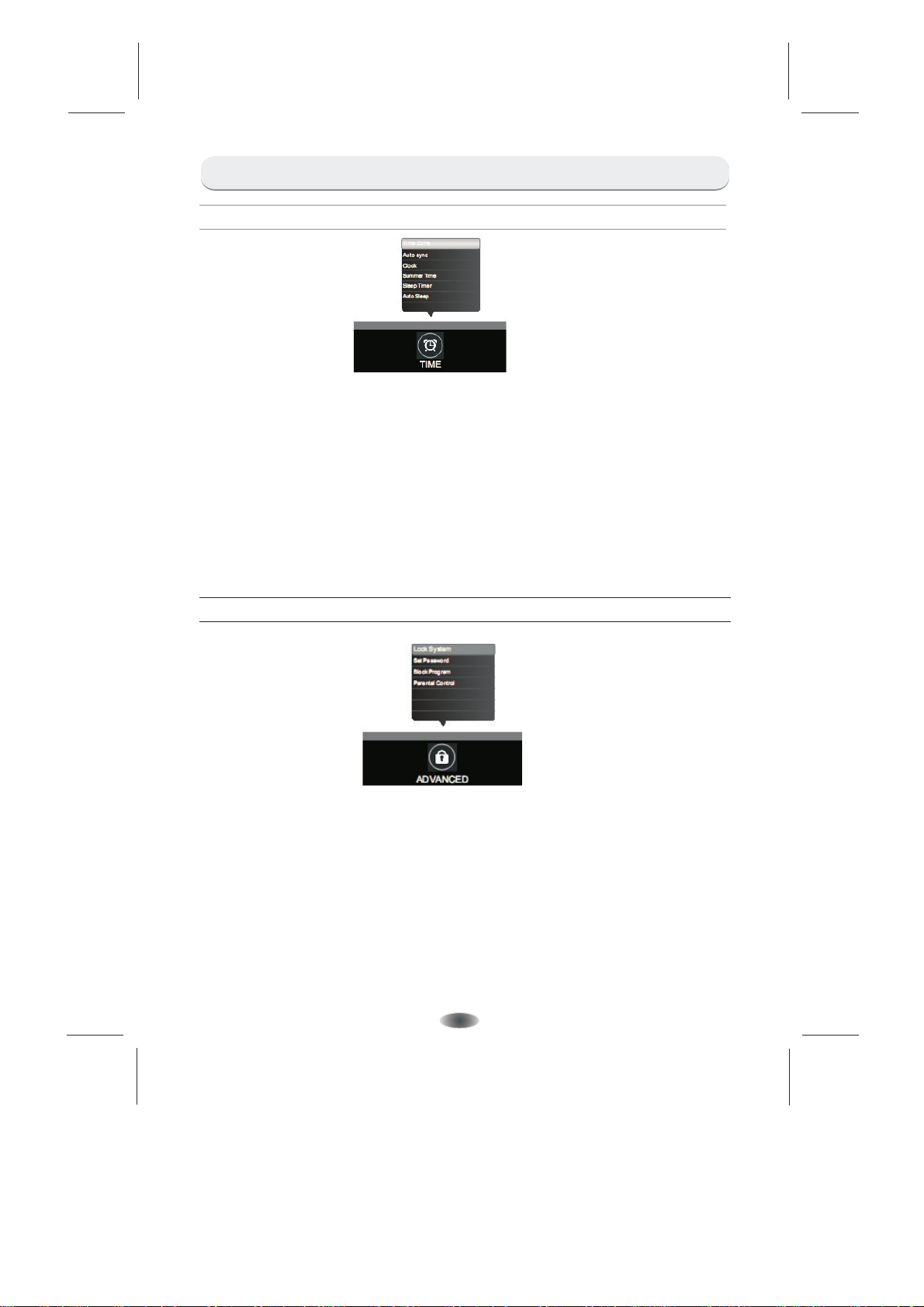

Время.................................................................................................... 14

Замок......................................................................................................14

USB ........................................................................................................15

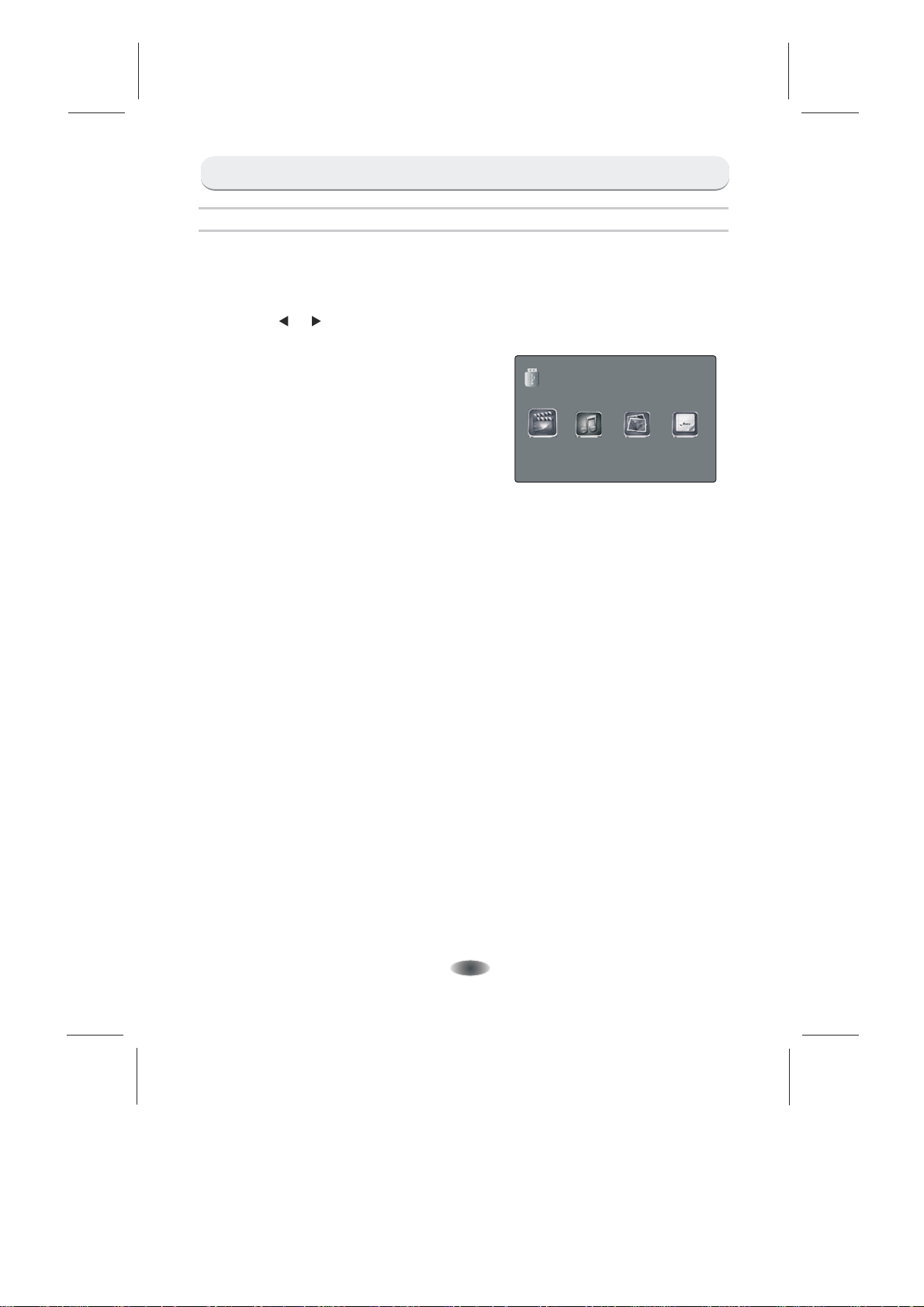

УПРАВЛЕНИЕ В РЕЖИМЕ USB............................................................... 16

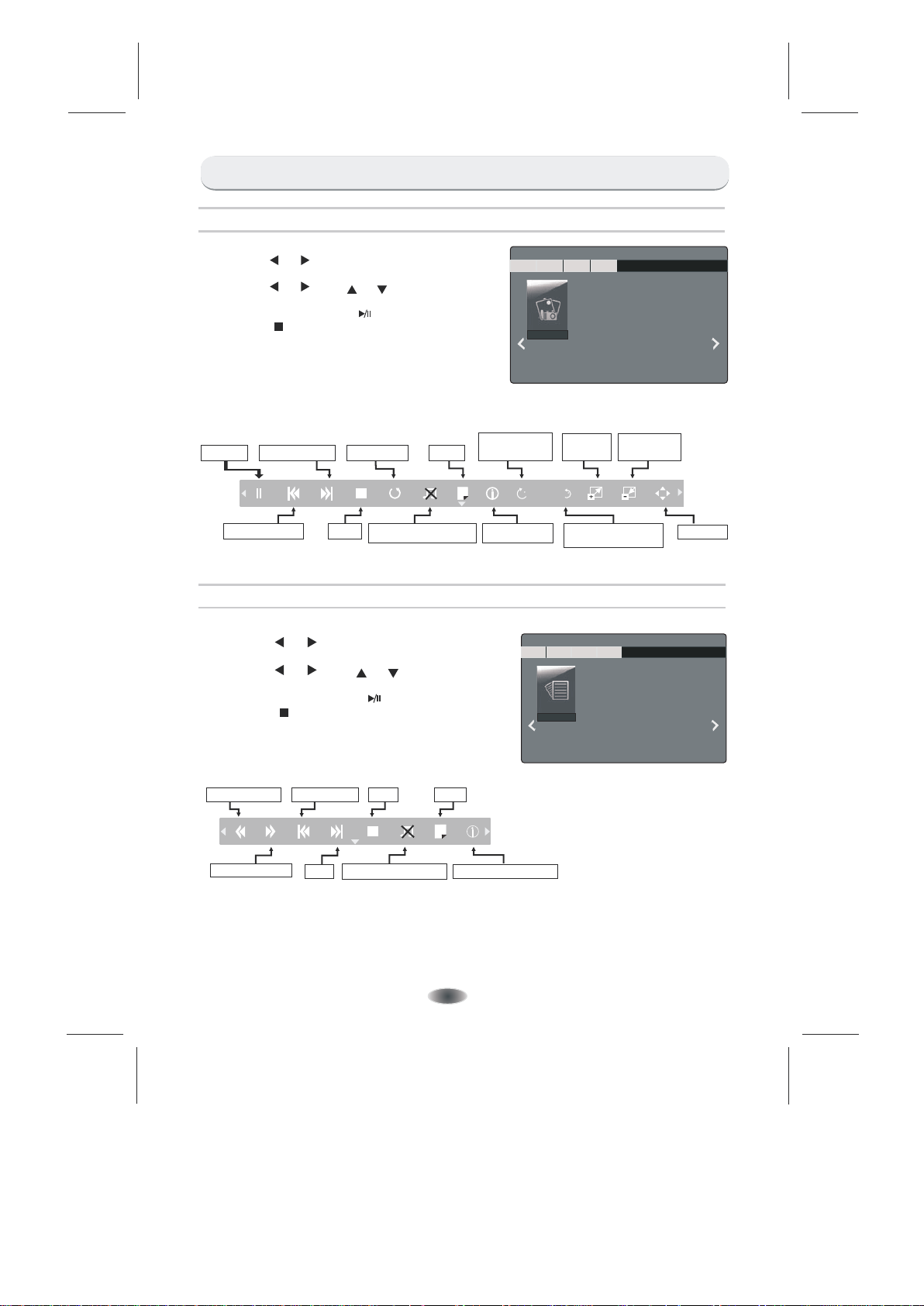

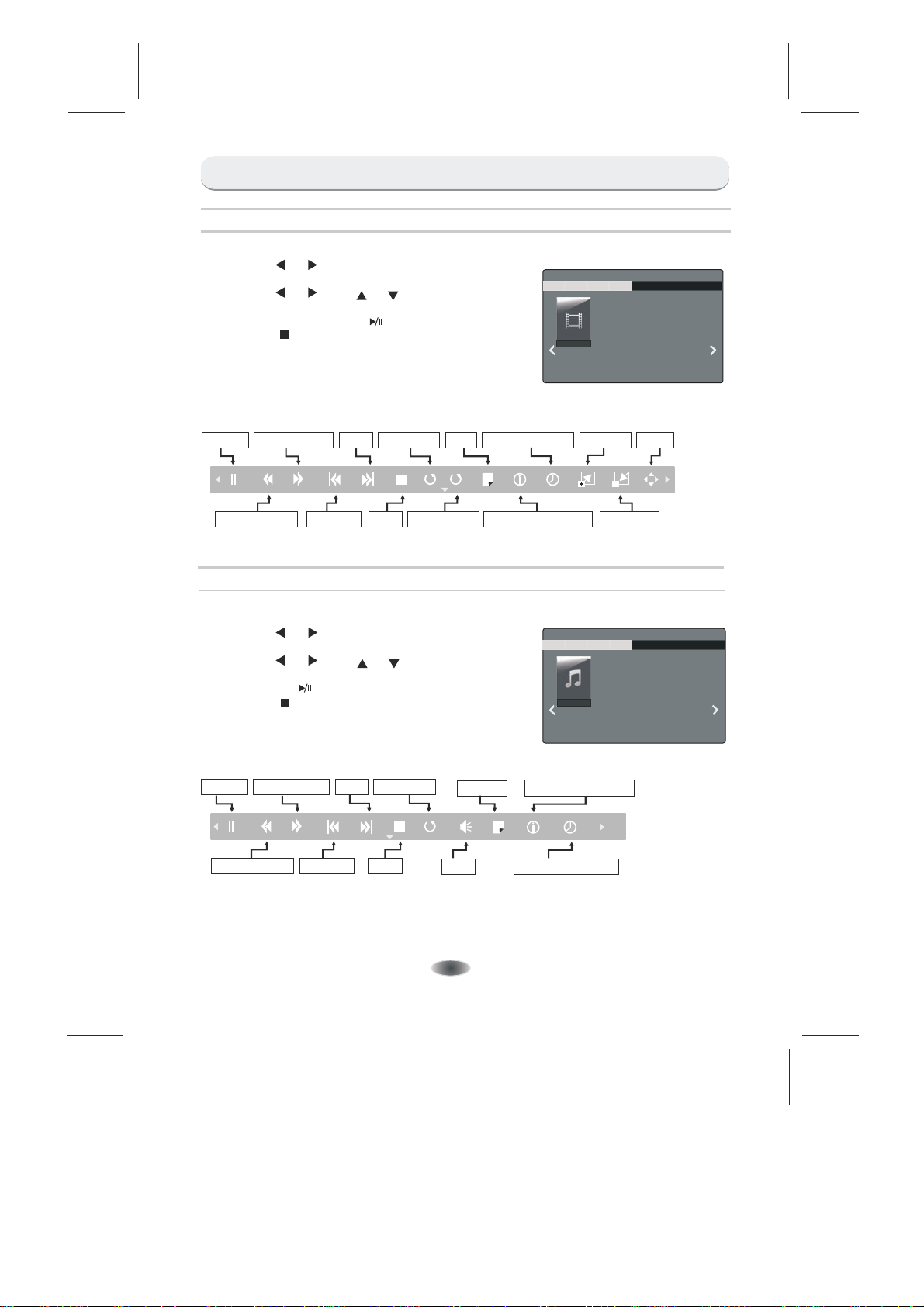

Меню ВИДЕО........................................................................................ 16

Меню МУЗЫКА ................................................................................... 16

Ìåíþ ÔÎÒÎ ......................................................................................... 17

Меню ТЕКСТ ........................................................................................ 17

Поддерживаемые USB форматы ........................................................18

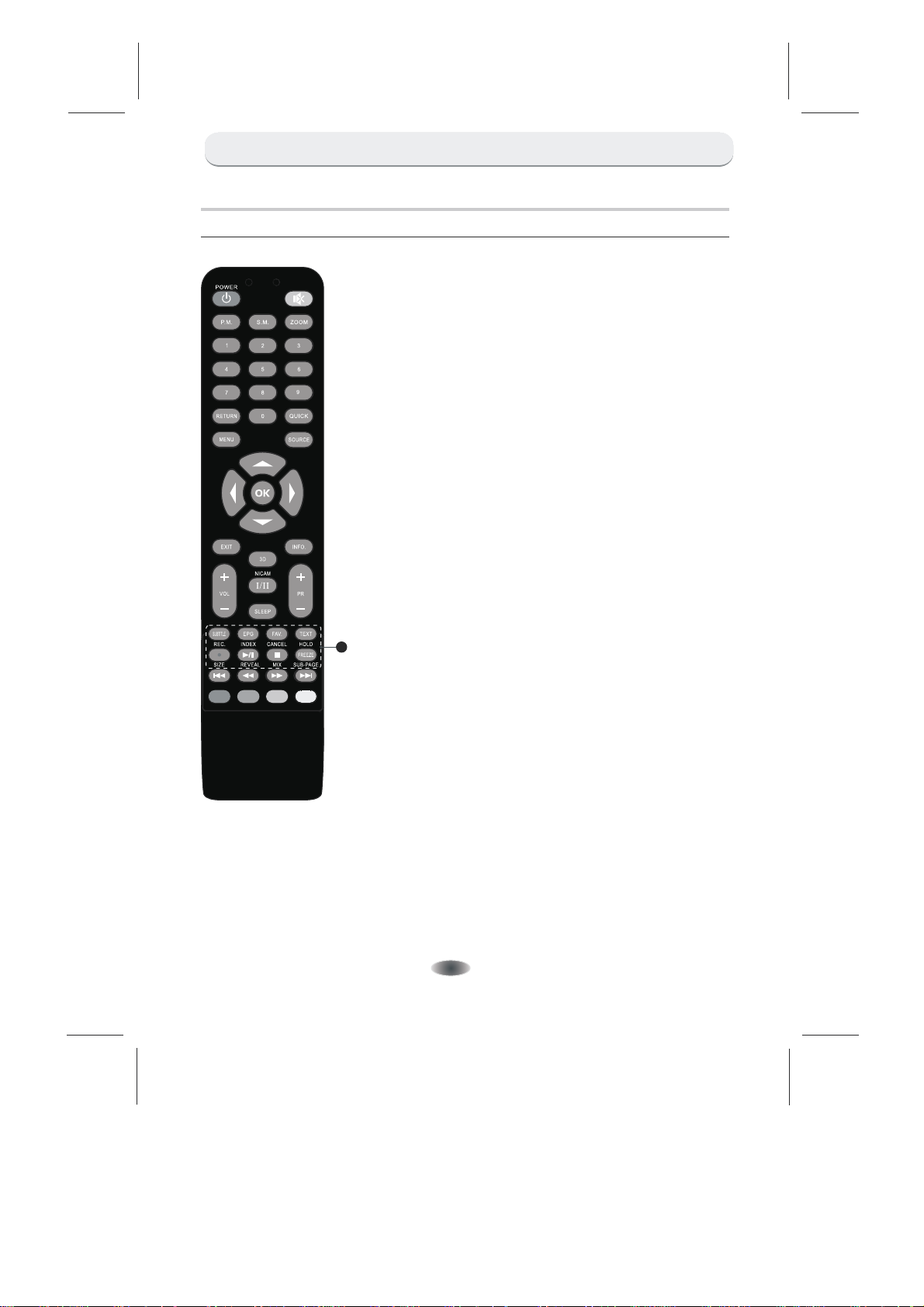

ПЕРСОНАЛЬНАЯ ВИДЕОЗАПИСЬ (PVR)...............................................20

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ......................................................... 21

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.................................22

МЕРЫ БЕЗОПАСНОСТИ

ВНИМАНИЕ - До включения телевизора в электрическую сеть необходимо ознакомиться с мерами

э .л ектрической и противопожарной безопасности, указанными в настоящем руководстве по эксплуатации.

С . охраняйте данное руководство до конца эксплуатации изделия.

• Перед работой с устройством необ­ходимо полностью прочитать и понять все
инструкции. Необходимо соблюдать все пред ­упреждения и следовать всем инструкциям,
приведенным в настоящем руководстве.

• Пожалуйста, используйте только реко -

мендованные производителем аксессуары.

Использование других аксессуаров может
привести к неисправностям.

• Данное изделие может подключаться
к розетке питания как без заземляющего
третьего контакта, так и с заземляющим
третьим контактом.

• Во избежание поражения электрическим

током защищайте шнур питания от возможного
нажатия на него или защемления, особенно­ рядом с разъемами.

• Не закрепляйте шнур питания метизами.

• Если Вы не пользуетесь устройством
длительное время или в случае грозы,
обязательно отключайте шнур питания из
розетки, а также отключайте все сигналь­ные кабели от входных разъемов.

• При отключении вилки из розетки всегда

держитесь за утолщение на вилке, не
касайтесь металлических частей, не тяните
за шнур, не ломайте и не перегибайте его,
не ремонтируйте, не перекручивайте и не
нагревайте.

• Не прикасайтесь к проводам мокрыми

руками.

• Запрещается использование розетки, в
которую подключено несколько устройств.
Перегрузка такой розетки может привести
к пожару.

• Место подключения вилки шнура
питания к сети питания должно оставаться
легкодоступным.

• Немедленно свяжитесь с сервисным
центром, в случае если имеются какие-либо
неисправности шнура питания, в нем оголи ­лись жилы или он поврежден.

• Замените сетевую розетку, если в

вилку или вилка

возникнуть неисправность или возгорание.

• Пожалуйста, извлеките шнур питания из розетки и свяжитесь
с сервисной службой в следующих случаях:
если в устройстве имеются явные неисправности (например из него

-

идет дым, чувствуется

терный звук; если внутрь устройства попала жидкость или посто­ронние предметы;

- если нет изображения или звука;

- если поврежден корпус или панель;

- если Вы пользуетесь устройством согласно инструкции, но оно не
работает должным образом.

• Используйте рекомендованные параметры сети питания.

• Отключайте изделие от сети питания, если Вы предполагаете не
и спользовать его длительное время.

• Не пытайтесь производить ремонт самостоятельно, так как это может
п ривести к поражению электрическим током и повреждению изделия.

• Не используйте изделие в коммерческих целях.

плохо закрепляется в розетке. Иначе может

специфический запах или слышен нехарак-

ПРЕДУПРЕЖДЕНИЕ

В ремя выдержки телевизора при комнатной температуре
д о включения питания после транспортирования или хранения

п ри пониженной температуре окружающей среды должно быть

н е менее 5 часов.

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с
обычным бытовым мусором. Существует отдельная система сбора использованных
электронных изделий в соответствии с законодательством, которая предполагает
соответствующее обращение, возврат и переработку.

нее невозможно вставить

-

-2-

МЕРЫ БЕЗОПАСНОСТИ

Усл ови я экспл уат ации

• Не устанавливайте изделие в ограниченном пространстве, таком как книжный шкаф.

• Не устанавливайте изделие на неустойчивую поверхность.

• Не эксплуатируйте изделие в запыленной и загрязненной среде.

• Не эксплуатируйте изделие рядом с источниками повышенной влажности: ванные комнаты, душ и т. д.

• Изделие не должно подвергаться воздействию капель и брызг.

• Не располагайте на изделии какие-либо емкости с жидкостями (например вазы с цветами и т. п.).

• Не используйте изделие рядом с нагревательными приборами, под прямыми солнечными лучами, рядом с каминами и
приборами отопления.

• Не размещайте на аппарате каких-либо источников открытого пламени, например свечей.

• Не перекрывайте вентиляционные отверстия такими предметами, как, например газеты, скатерти, занавески и т.п., что
препятствует нормальной вентиляции аппарата.

• Не допускайте попадания внутрь изделия, через вентиляционные отверстия, посторонних предметов, например игл, монет,

но. ж ниц и т д., так как это может привести к возгоранию, поражению электрическим током и повреждению изделия.

Расп оло же ние т еле визор а

• Установите изделие на твердой горизонтальной поверхности оставив не менее 10 см свободного
пространства с каждой ,стороны для обеспечения необходимой вентиляции.

В о избежание повреждений надежно закрепите аппарат

н а стене в соответствии с требованиями по установке

• Средства для монтажа изделия на стене или потолке должны быть достаточными для выполнения своей функции

Чистк а телевизо ра

• Производите чистку изделия только специально предназначенными средствами.

• Не оказывайте при чистке чрезмерное давление на поверхность экрана.

• Не используйте при чистке воду и химически активные вещества.

-3-

П РЕДУПРЕЖДЕНИЕ

МЕРЫ БЕЗОПАСНОСТИ

Установка элеме нтов п итан ия в пульт дистан цион ного у прав лени я (ПДУ )

ВНИМАНИЕ - Устанавливайте элементы питания в соответствии с нанесенной маркировкой на полюсы

питания и маркировкой батарейного отсека ПДУ. элемент

З акройте крышку батарейного отсека

О ткройте батарейный

1

î òñåê ÏÄÓ.

У становите батареи типа ААА

2

в соответствии с маркировкой
п олюсов

3

В НИМАНИЕ!

П ри неправильной установке литиевых батарей возможен взрыв.

Б атареи заменять батареями только того же

и ли аналогичного типа

ПРЕДУПРЕЖДЕНИЯ

• Не применяйте одновременно новые и старые батареи.

• Не применяйте одновременно батареи различных типов

(например одновременно марганцевые и щелочные батареи).

• Батареи не должны быть подвергнуты чрезмерному нагреву от солнечного света, огня и т.п.

• Не заряжайте использованные батареи.

• Не применяйте аккумуляторные батареи.

• Удалите батареи из ПДУ, если он не будет использоваться длительное время.

-4-

ФУНКЦИИ ТЕЛЕВИЗОРА

Основн ые функции

1. Автоматическая и ручная настройка.

2. Инфракрасное дистанционное управление.

3. Таймер сна.

4. Поддерживает MHL (соединение мобильного телефона с телевизором через вход HDMI2).

5. Обеспечивает воспроизведение изображения с персонального компьютера (PC)

со следующими возможностями:

- автоматическое изменение размеров изображения, а также выравнивание

по горизонтали и вертикали;

- четкую графику изображения;

- поддерживает форматы изображения 800 х 600, 1024 х 768, 1360 х 768 с частотой 60 Гц.

Дополн ительные функции

1. Цифровая цветопередача обеспечивает лучшую яркость и реалистичность изображения.

2. Высококлассный LCD экран, обеспечивающий высокую яркость, контраст и минимальное

время отклика.

3. Встроенный 3D фильтр.

4. Компонентный выход поддерживает формат сигнала высокого разрешения.

5. Поддерживает HDMI выход.

6. Телевизор может быть использован как высокоэффективный монитор персонального
компьютера, VGAимеющего интерфейс .

7. Низкий уровень энергопотребления в режиме ожидания.

8. Высокотехнологичная интегрированная цифровая микросхема процессора.

-5-

ОРГАНЫ УПРАВЛЕНИЯ

Кнопки у прав лени я

Примечание - Изображение телевизора представлено схематически.

Включение / выключение дежурного режима.

1.

2. Динамики.

3. Переключение программ.

4. Изменение уровня громкости звукового сопровождения.

Примечание - кнопка “ОК” на ПДУ функционирует, если на экране телевизора

или список источников сигнала . отображено меню телевизора

-6-

ОРГАНЫ УПРАВЛЕНИЯ

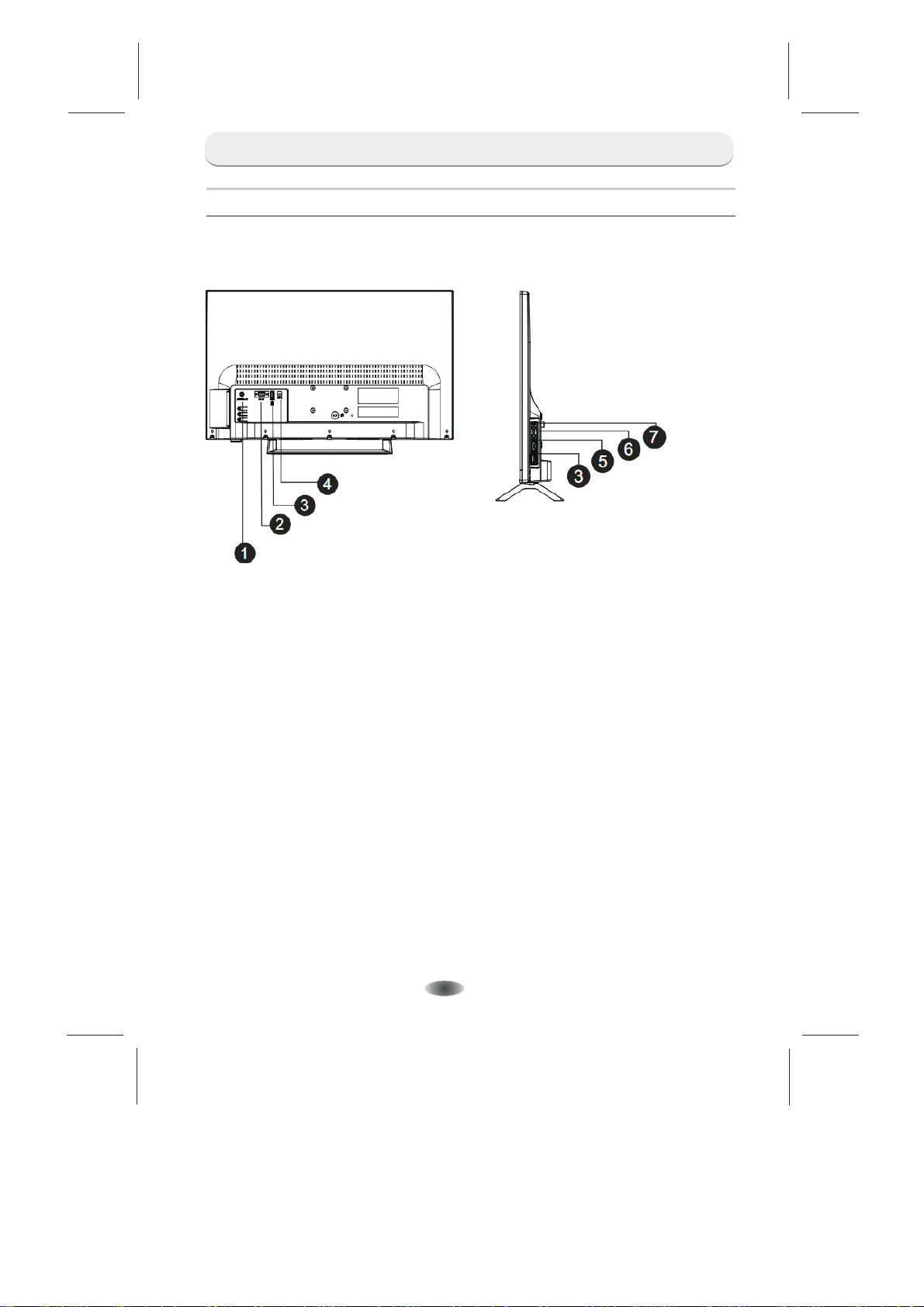

Входы ( выходы) телев изора

Примечание - Изображение представлено схематически. телевизора

Вид сзади

1. ANTENNA IN: вход для подключения коаксиального кабеля.

2. PC IN: вход для подключения персонального компьютера (PC) при помощи

VGA кабеля

3. USB: разъем для подключения устройств USB.

4. DC IN: разъем для подключения адаптера питания

5. HDMI
информации таких как мобильный телефон (цифровое содержимое
мобильного телефона может быть просмотрено на телевизоре ) .

6. EARPHONE: разъем для подключения наушников
ков звуковое сопровождение из динамиков будет отключено.

7. AV IN: вход для воспроизведения видеосигнала с источника такого, как DVD.

.

: вход для подключения устройств с цифровым интерфейсом передачи

DVD,

Вид сбоку

. При подключении наушни-

-7-

-7-

ОРГАНЫ УПРАВЛЕНИЯ

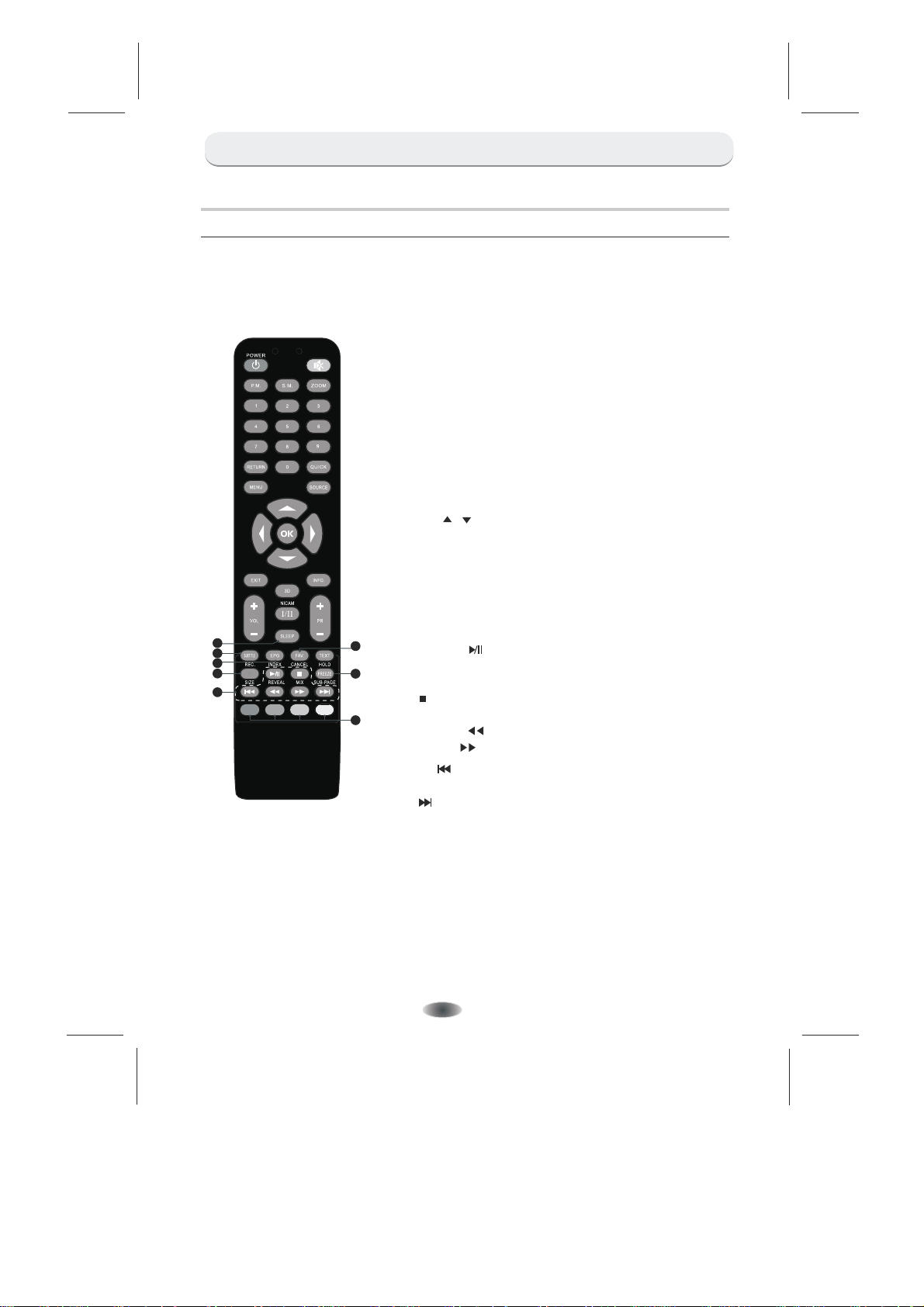

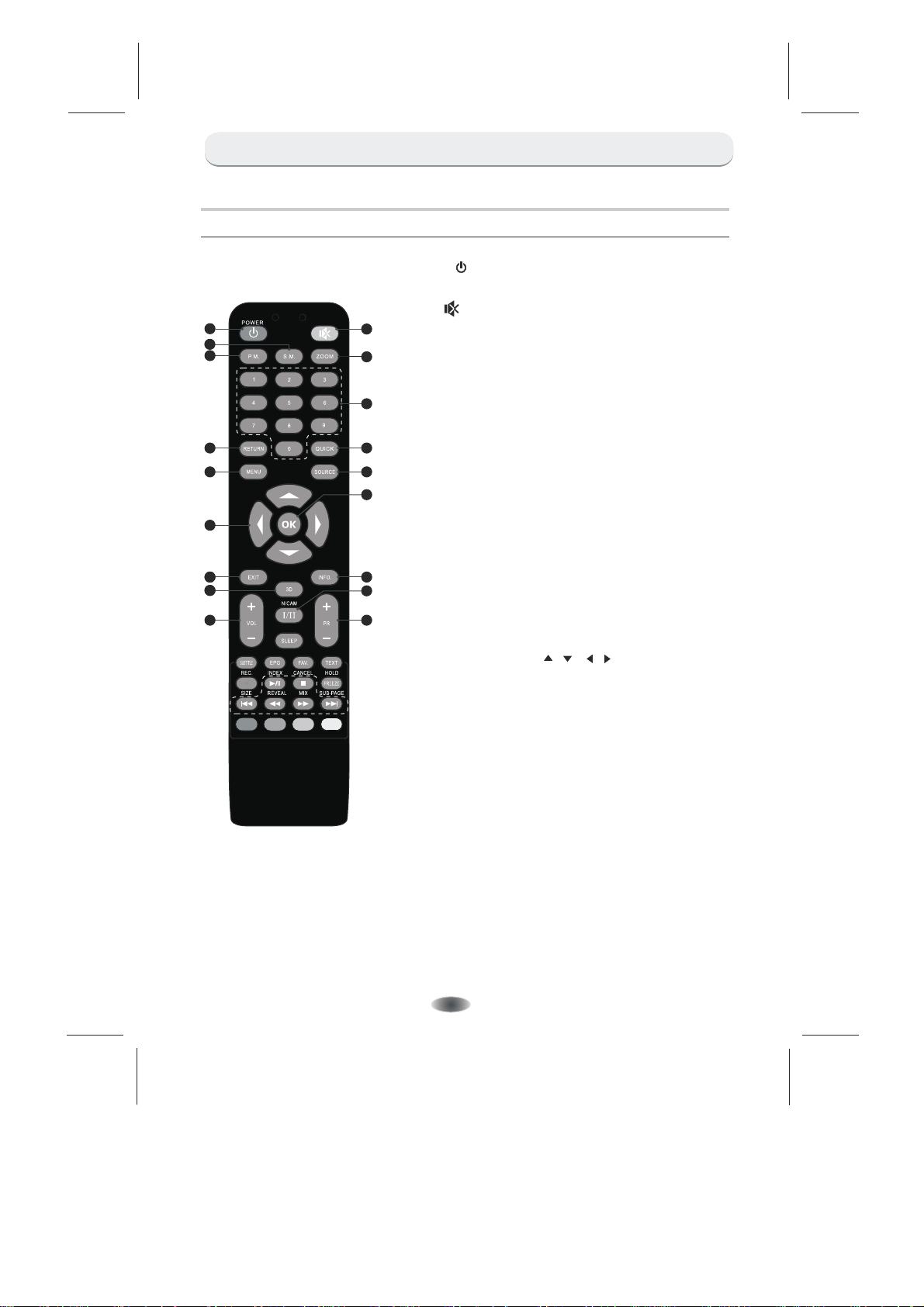

Пульт дис т анци онно го упр авления (ПДУ)

1. POWER

1

1

4
3

7

9 10

11

1313

15

16

Нажмите для перевода телевизора в режим ожидания

2. Mute )

Нажмите для выключения / включения звукового

2

сопровождения

5

3. Picture Mode (P.M.)

Нажмите для выбора одного из предустановленных
режимов изображения

6

4. Sound Mode (S.M.)

Нажмите для выбора одного из предустановленных
режимов звукового сопровождения

8

5. Zoom

Нажмите для выбора формата изображения

6. Number buttons

12

Нажмите для выбора желаемой программы

7. Return Button

Нажмите для возврата к ранее просматриваемой

программе

8. QUICK

Нажмите для отображения “быстрого” меню

14

18

9. Menu

Нажмите для вызова меню управления телевизором

17

10. Source

Нажмите для выбора источника сигнала

11. Up/Down/Left/Right ( / / / )

Нажмите для осуществления навигации по опциям
в меню управления

12. OK

Нажмите для подтверждения выбора или изменения

функции

13. Exit

Нажмите для выхода из меню

14. Information (INFO)

Нажмите для отображения текущей информации
о формате изображения, источнике сигнала и т. д.

15. 3D

Функция недоступна

16. Volume

Нажмите для увеличения или уменьшения громкости

звукового сопровождения

17. Program Up/Down (PR + / PR -)

Нажмите для переключения программ

18. NICAM (опция)

Нажмите для выбора звукового сопровождения

-8-

ОРГАНЫ УПРАВЛЕНИЯ

Пульт дис т анци онно го упр авления (ПДУ)

19. SLEEP

Нажмите для установки таймера, для автоматического

отключения питания телевизора по окончании
установленного времени.

20. Subtitle

Нажмите для отображения / выключения субтитров

при их наличии в сигнале.

21. EPG

Нажмите для отображения текущей информации
модуля DTV (цифровое телевидение).

22. FavoriteChannel (FAV.)

Нажмите для просмотра выбранных любимых каналов

Нажмите для перехода между каналами.
Нажмите ОК для подтверждения выбранного канала.

23. Record (REC)

Нажмите record для записи текущей программы.

24. Freeze

Нажмите для включения / выключения функции
стоп-кадра.

Кнопки управления в режиме USB

19
20
21
23

25

25.

22

Play & Pause ( ) - служит для начала воспроизведения

(просмотра) или временного прерывания

24

воспроизведения (просмотра).
Stop ( ) - остановка воспроизведения в режиме USB
при воспроизведении видео и звуковых файлов.

26

Fast Backward ( ) - быстрая перемотка назад.

Fast Forward

Previous

( ) - быстрая перемотка вперед.

( ) - предыдущий раздел (файл) в режиме

USB при воспроизведении видео и звуковых файлов.

Next ( )

- следующий раздел (файл) в режиме USB

при воспроизведении видео и звуковых файлов.

26. Color (цветные кнопки)

Нажмите для быстрого вызова страниц телетекста

-9-

ОРГАНЫ УПРАВЛЕНИЯ

Пульт дис т анци онно го упр авления (ПДУ)

27. Кнопки управления в режиме “телетекст”

TEXT

(опция)

Нажмите для включения / выключения телетекста

при его наличии в сигнале.

INDEX

Нажмите для отображения индекса страницы.

CANCEL

Нажмите для возвращения к телевизионной программе во
время поиска страницы телетекста.
Нажмите снова для возврата к странице телетекста.

HOLD

Нажмите для включения / выключения стоп-кадра в

режиме “телетекст”.

Примечание - для включения / выключения функции

стоп-кадр кроме режимов “телетекст” и “USB”
применяется кнопка “FREEZE”.

SIZE

Нажмите для увеличения формата изображения
телетекста.
Нажмите один раз для увеличения изображения
верхней части экрана.

Нажмите повторно для увеличения нижней части

27

изображения экрана.
Нажмите еще раз для возврата к нормальному

размеру изображения.

REVEA L

Нажмите для отображения скрытой информации

скрытой информации, содержащийся в телетексте

(ответы, загадки, головоломки и т. д.)

Нажмите еще раз для отключения скрытой информации.

MIX

Нажмите для отображения телетекста на фоне
телевизионной программы.

SU B-PAGE

Нажмите для включения / выключения режима
отображения подстраницы телетекста
(если подстраница доступна).

-10-

СИСТЕМА МЕНЮ

Упра вление тел евизором

Для вызова МЕНЮ, навигации и изменению опций телевизора

можно использовать как кнопки ПДУ, так и кнопки на панели.

Кнопки используйте для навигации по вкладкам

меню и изменения опций.

Для подтверждения выбора (изменения, сохранения изменений)
используйте кнопку “ОК”.

Для быстрого выхода из меню используйте кнопку “EXIT” íà ÏÄÓ.

Из обра жение

В данном меню можно выбрать режим изображения, при этом,

можно выбрать любой режим из предустановленных на заводе­изготовителе или настроить режимы яркости, контрастности,
четкости и насыщенности по своему желанию.

Picture Mode (режим изображения) позволяет выбрать один из предустановленных

на заводе режимов: “Нормальное”, “Мягкое”, “Личное” или “Яркое”.
Color Temperature (цветовой тон) позволяет выбрать один из вариантов: “Нейтральный”,

“Теплый”, “Прохладный”.

Ñontrast (контраст) позволяет настроить желаемую контрастность изображения.

Brightness (яркость) позволяет настроить желаемую яркость изображения.

Color (öâåò) позволяет регулировать насыщенность цветов (функция недоступна в режиме PC).

Sharpness (резкость) позволяет настроить желаемую резкость изображения.

Tint (оттенок) позволяет настроить желаемый оттенок изображения

Примечания:

1. Яркость обычно настраивают вместе с контрастом.

2. Настройки цвета и резкости изображения недоступны в режиме PC.

3. Настройка оттенка изображения доступна только в цветовой системе NTSC.

Display Mode (формат изображения) позволяет выбрать соотношение сторон изображения

из следующих вариантов: 16 : 9, 4 : 3, “Авто”, “Панорама”, “Просто просмотр”, “Заголовок”,

“Кино” (в зависимости от источника сигнала некоторые режимы могут быть неактивны).

DNR (шумоподавление) позволяет выбрать уровень подавления помех на изображении.

Возможны следующие варианты: “High” (высокое), “Low” (низкое), “Middle” (среднее) или

выключить данную функцию “Off”.

Backlight (подсветка) позволяет выбрать уровень фоновой подсветки изображения

из следующих вариантов: “High” (высокий), “Low” (низкий), “Middle” (средний).

PC позволяет настроить изображение, подключив персональный компьютер (PC)

-11-

СИСТЕМА МЕНЮ

Режим PC

Auto Adjust (автоматическая настройка) позволяет автоматически настроить

параметры изображения.

H.Position (положение по горизонтали) позволяет произвести настройку положения
изображения по горизонтали.

V.Position (положение по вертикали) позволяет произвести настройку положения
изображения по вертикали.

Frequency (частота) позволяет произвести настройку частоты изображения.

Phase (ôàçà) позволяет произвести настройку фазы изображения.

ÇÂÓÊ

Sound Mode (режим звука) позволяет выбрать один из следующих вариантов:

"Standard" (стандарт), "Music” (музыка), "Film" (фильм), "News" (новости) или произвести

настройку самостоятельно при этом новые настройки будут сохранены в режиме "Personal"

(персональный).

Balance (баланс) позволяет изменить соотношение уровней громкости между каналами

звукового сопровождения

AVL (автоматический уровень громкости) позволяет в установленном режиме при
резком изменении уровня громкости звука (например во времясмены канала или
рекламных пауз) функция позволяет выровнять уровень звукового сопровождения.
Surround (объемный звук) позволяет включить или выключить эффект объемного звучания.

-12-

СИСТЕМА МЕНЮ

Настройка програм м

Au to Sear ch (а втопоиск) поз воляет авто матически наст рои ть все пр ограммы в

текущем источнике сигнала.

DT V Ma nua l Se arc h (íà ñòð îéê à öèô ðîâ ûõ ïð îãð àìì ) поз воляет на йти и

ñî õðà íèò ü öèô ðîâ ûå ïð îãð àìì û âðó ÷íó þ.

ATV M anual Search (íà ñòð îéê à àíà ëî ãîâ ûõ ïð îãð àìì )по зволя ет н айт и и

ñî õðà íèò ü àíà ëîã îâû å ïðî ãðà ììû â ðó÷ íóþ .

Pr ogr amm e Edit ( ðåä àêò èðî âàí èå ïð îãð àìì ) позволяет п ропуст ить п рог рам мы
ил и вкл юч ить в с пис о к люб имы х.

Si gna l (и нформация о сигнале) п озвол яет получ ить и нфо рма цию In for mat ion

текущег о циф рового канала (D TV) .

Delete (удаление) нажмите красную кнопку на ПДУ для удаления программы
Rename (переименование) нажмите зеленую кнопку на ПДУ для переименования

программы.
Move (перемещение) нажмите желтую кнопку на ПДУ затем, используя кнопки навигации,
переместите выбранную программу вверх или вниз в списке каналов.
Skip (пропуск) в списке программ выберите ту, которая не нужна, затем нажмите синюю
кнопку на ПДУ и программа будет пропущена.
Fav List (любимые программы) для добавления программы в список любимых нажмите
на ПДУ кнопку FAV íà ÏÄÓ.

Установки

OSD Language (ÿçûê ìåíþ) позволяет выбрать язык меню.

TTX Language (язык телетекста) позволяет выбрать язык телетекста.

PVR File System (файловая система PVR) позволяет при подключении USB-устройства

произвести запись цифровой программы.

Sticker Demo (демонстрационный пример) позволят включить демонстрацию функций.

User Reset (сброс настроек) позволяет по умолчанию вернуться к заводским установкам.

-13-

Время

СИСТЕМА МЕНЮ

Time Zone (час овой пояс) позволяет выбрать часовой по яс.

Au to Sy nc (автом атиче ска я син хрони зац ия) п оз воляет в режи ме пр ием а циф ров ых

ïð îãð àìì с инх рон изи ров ат ь телев изи онн ое вр емя .

Доступн ы следу ющие вари анты: “On” (функци я вк лючен а), “Off” (функция вык лючен а).

Cl ock ( ÷àñ û) позв ол яет уст ано вит ь вре мя (фун кци я дос т упн а есл и автом ат иче ская

ñè íõð îíè çàö èÿ ус та нов лен а в режим “ Off ” (фу нкц ия вы ключен а).

Su mme rTime ( летнее в ремя)

Доступны следу ющие варианты: “On” (функция включена), “Off” (функция выключена).

Sl eep Tim er (ò àéì åð ñí à) позволя ет у стано вить автомати чес кое о ткл юч ени е

òåë åâè çîðà ÷å ðåç сле дующи е про меж утк и вре ме ни: 1 0, 20 , 30, 6 0, 12 0, 180 и 24 0 мин ут.

Au to

Sl eep ( автомат ич еск ий пе ревод т елеви зо ра в ре жим ожи дан ия ) ïîçâ îë ÿåò

авто матич ески пе рев ест и теле виз ор в режи м ожи дан ия .

Замок

Lo ck Pa nel k eys ( óñ òàí îâê à ïàð îëÿ) позволя ет у стано вить пароль д ля áëîê èðî â-
ки к ноп ок уп равле ния н а пан ел и телев изора и о граничения д ост упа к ф унк ция м на­ст рой ки.

До ступн ы сле ду ющи е вар иан ты: “ On” (ôó íêö èÿ âê ëþ÷å íà) , “Of f” (ôóí êöè ÿ
âû êëþ÷ åíà ).

Se t Pas swo rd (уст ано вка п ароля) поз воляет ус та нов ить пароль.
Pa ren tal G uid anc e (родит ель ски й ко нтр оль) позволя ет з аблок иро вать пр осм от р

òåë åïð îãð àìì ( ôóí êöè ÿ äîñ òó ïíà â ð åæè ìå DT V ).

Пр имеч ани е - Пар ол ь, ус тан овлен ный н а завод е - 000 0.

В случ ае, е сли В ы заб ыли р ане е введе нны й пар ол ь, во споль зу йте сь

ун иверс аль ным - 8 899 .

-14-

СИСТЕМА МЕНЮ

US B

Вы можете просм атривать видео, фотографии , текстов ые файлы, а также слушать

музыку с Ваши х USB устро йств хранения д анных.

1. Подключите USB - устройство к USB выходу.

2. Вы берите источник (USB).

3. На жмите для в ыбора типа медиасодержимого: видео , музыка, фото, текст.

VIDE O: âîñï ðîè çâ åñò è âèä åî ñ U SB.

MUSI C: âî ñï ðîè çâ åñò è ìóç ûê ó ñ USB .

PH OTO: п росмо треть ф ото с USB .

TEXT: ï ðîñ ìî òðå òü ò åêñ ò ñ USB .

[ ] / [ ]

USB 2.0

VIDEO

MUSIC


TEXT

-15-

Ìå íþ ÂÈÄ ÅÎ

УПРАВЛЕНИЕ В РЕЖИМЕ USB

1. На жмите для в ыбора просм отра ВИ ДЕО,

затем [ OK ] для подтверждения входа.

2. На жмите или для выбора
желаем ой папки, затем [ OK ], для начала

воспроизведения нажмите .

3. На жмите для о становк и воспроизведения и

[ ] / [ ]

[ ] / [ ]

[ ]

[ ] / [ ]

[ ]

C: \Vid eo

VIDEO

MUSIC

PHOTO TEXT

возврата к виде олист у.

4. На жмите для возврата в ме ню. "RE TURN” ( возвр ат)

Опи сани е пиктогр амм управления.

Пауза

Ïåð åìîò êà íà çàä

Ïåð åìîò êà âï åðå ä

Пред ыдущий

Ñëåä .

Режим в оспроиз в. Врем я воспрои звед ени я

Ñòîï

Видеоли ст

A/B

AA

Ïîâò îð âîñ ïðî èçâå äåí èÿ

Инфо рмац ия о файле

Увели чение

ìàñø òàáà

-

Перем ещение

Умень шение

ìàñø òàáà

Ìå íþ ÌÓÇ ÛÊÀ

1. На жмите для в ыбора режима МУЗЫК А,

[ ] / [ ]

затем [ OK ] для подтверждения входа.

2. На жмите или д ля выбора

желаем ой папки, затем [ OK ], для нача ла воспро изве-
ден ия нажмите .

3. На жмите для остановки воспроизведе ния и

[ ] / [ ]

[ ]

[ ]

[ ] / [ ]

возврата к плэй листу.

4. На жмите для возврата в меню. "RE TURN” ( возвр ат)

C: \Mus ic

VIDEO MUSIC PHOTO TEXT

.mp3

[0] Delet e

[0] Delet e

[RETURN] Return

1/1

[RETURN] Return

1/1

Опи сани е пиктограмм управления.

Пауза

Ïåð åìîò êà íà çàä

Ïåð åìîò êà âï åðå ä

Ñëåä .

Пред ыдущий

Режим в оспроиз в.

Ñòîï

Ïëýé ëèñò

A

Çâóê

Инфо рмац ия о файле

Врем я воспрои звед ени я

Примечание - Изображения пиктограмм управления в режиме USB приведены
схематично

-16-

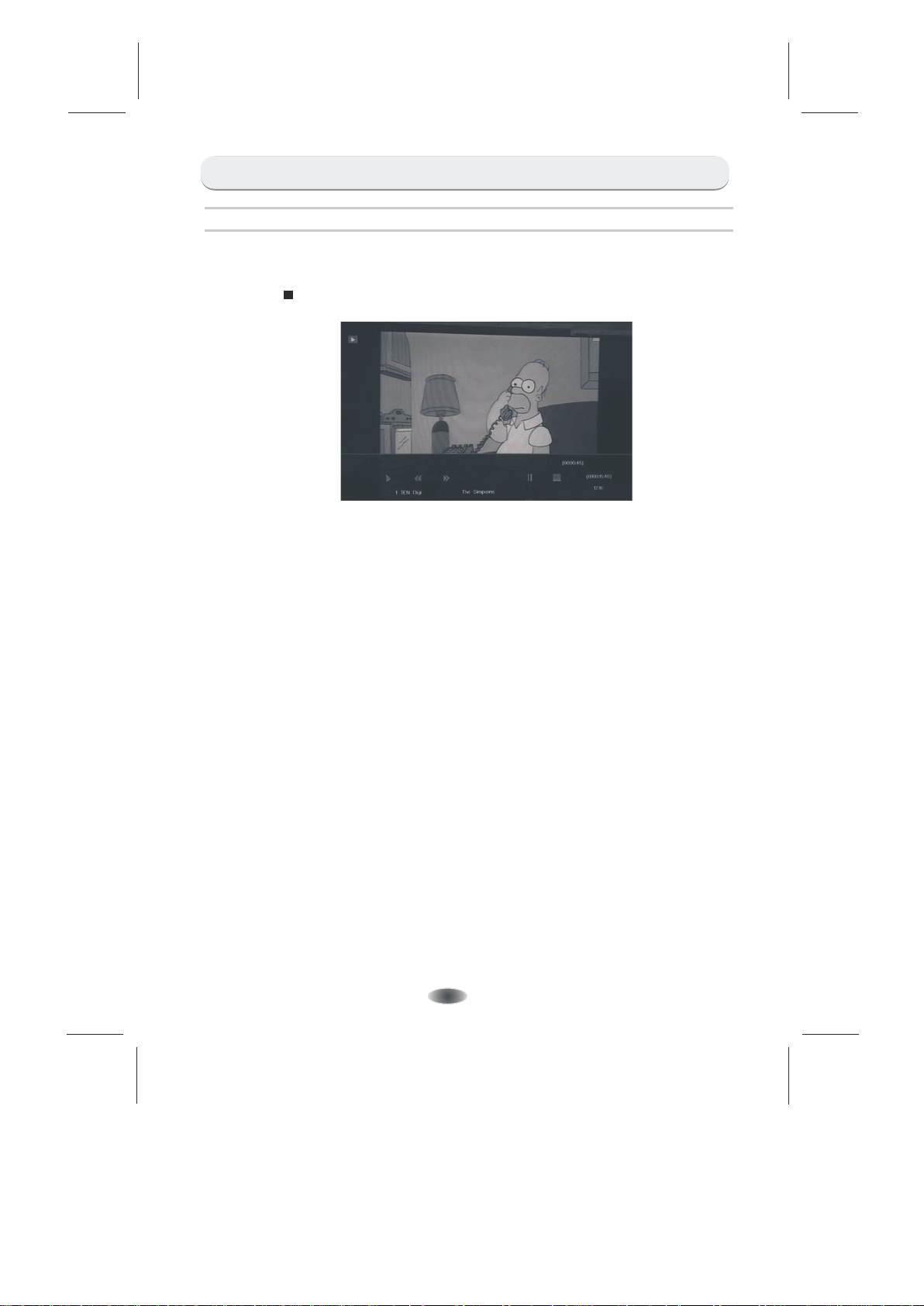

Ìå íþ ÔÎÒÎ

УПРАВЛЕНИЕ В РЕЖИМЕ USB

1. На жмите д ля выбора п росмотра ФОТО ,

[ ] / [ ]

затем [ OK ] для подтверждения входа.

2. На жмите и ли для выбора
желаем ой папки, затем [ OK ], äëÿ íà÷à ëà

воспроиз веден ия нажмите .

3. На жмите д ля оста новки воспроиз вед ения и

возврата к фотолист у.

[ ] / [ ]

[ ]

[ ] / [ ]

[ ]

C: \Ph oto

VIDEO

MUSIC


TEXT

4. На жмите äëÿ âîçâ ðàòà â ìåíþ. "RE TURN” (âîç âðàò)

Опи сани е пиктогр амм управления.

Пауза

Ïðå äûä óùèé

След ующий

Режим в оспроиз в.

Ñòîï

Фоновое звуково е сопровождение

Пово рот по ч асовой

Фотол ист

A

ñòð åëêå í à 90 ãð àä.

90

Инфо рмац ия о файле

Увеличен ие

масштаба

90

Ïîâî ðîò ïð îòèâ ÷àñî âîé

Уменьшение

масштаба

+

-

ñòð åëêè í à 90 ãð àä.

Ме ню ТЕКСТ

1. На жмите для в ыбора просмотра ТЕКСТ,

[ ] / [ ]

затем [ OK ] для подтверждения входа.

2. На жмите или д ля выбора

[ ] / [ ]

[ ] / [ ]

желаем ой папки, затем [ OK ], äëÿ íà÷à ëà

воспроизведения нажми те .

3. На жмите для остановки воспроизведе ния и

[ ]

[ ]

возврата к лист у просмотра текста.

4. На жмите для возврата в меню. "RE TURN” ( возвр ат)

Опи сани е пиктогр амм управления.

Ïåð åìîò êà íà çàä

Ïðå äûä óùèé

Ñòîï

Ëèñò

C: \Text

VIDEO

MUSIC

.txt

PHOTO TEXT

[0] Dele te

[0] Dele te

[RETURN] Return

1/1

Пере мещение

[RETURN] Return

1/1

Ïåð åìîò êà âï åðå ä

Ñëåä .

Фоновое звуково е сопровождение

Инфо рмац ия о файле

Текс товый док умент поддержива ет до 1000 страниц ( формата txt files) .

Примечание - Изображения пиктограмм управления в режиме USB приведены
схематично

-17-

УПРАВЛЕНИЕ В РЕЖИМЕ USB

Container

Поддерживаемые USB форматы

VIDEO (Видео)

Video Codec

(file type)

Mpeg1 .dat .mpg.mpeg

MPG

Mpeg2 .dat .mpg.mpeg

MPEG

TS

MPEG2 -PS MPEG2 .vob

MP4

MKV

Mpeg1 .dat .mpg.mpeg

Mpeg2 .dat .mpg.mpeg

MPEG2 .ts.trp.tp.m2ts

H.264 .ts.trp.tp.m2ts

MVC .ts.trp.tp.m2ts

Mpeg1,2,4 .mp4.mov

H.264 .mp4.mov

Motin JPEG .mp4.mov

Mpeg1,2,4 .mkv

H.264 .mkv

Motin JPEG .mkv

File Extension

Name

AVI

ASF

ＦＬＶ

Mpeg1,2,4 .divx.avi

Sorenson H.263 .divx.avi

H.264 .divx.avi

Motin JPEG .divx.avi

Mpeg,2,4 .asf.wmv

H.264 .asf.wmv

H.264 ．ｆｌｖ

Sorenson H.263 ．ｆｌｖ

-18-

УПРАВЛЕНИЕ В РЕЖИМЕ USB

Поддерживаемые USB форматы

AUDIO (Аудио)

Audio Codec

(file type)

MPEG1 Layer1 .MP3

MPEG1 Layer2 .MP3

MPEG1 Layer3 .MP3

AC3

EAC3

AAC, HEAAC .m4a.aac

WMA .wma.asf

WMA Pro .wma.asf

OGG .OGG

PHOTO (Ôîòî)

File Extension

Container

JPEG

Name

.jpeg

.jpg

File Extension

Name

Photo Resolution

Base-line

Progressive 1024 x 768

Base-line

Progressive 1024 x768

15360 x 8704

(1920 X8 1088X8)

15360 x 8704

(1920X8 1088X8)

non-interlace 9600 x 6400

PNG .png

interlace 1200 x 800

BMP .bmp 9600 x 6400

-19-

PV R

1. На жмите “ äëÿ çà ïèñè. REC ”

PVR (персональная видеозапись)

2. На жмите или кнопку OK, чтобы в ыйти из реж има записи.

ПРИ МЕЧАНИЯ

1.Д анная функц ия активна только для по рта U SB.

Íà US B диске должно быть достаточно свобод ной памяти. Пожалуйста используйте

выс окоскоро стные устройства USB .

2. Фа йл может просматриваться только источником USB и не может другим источн ик ом,

нап ример персональ ным компьютером.

3. Телевизор может подде рживать устр ойство USB формата FAT32.

4. За писанные файлы могут б ыть просм отрен ы на данном телевизоре, восп роизведени е

хорошего к ачества н а другом телевизоре на гарантировано.

5. За писанные файл ы сохраняются в корне US B в папке "_MSTPVR"

[ ]

Примечание - Изображение экрана телевизора приведено схематично.

-20-

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Перед обращением в сервисную службу:

Признак

На экране нет изображения, громкоговорители не
воспроизводят звуковое сопровождение.

Нет изображения. Нет изображения при подаче
сигнала на разъемы аудио и видеовхода

На экране телевизора есть изображение, но
громкоговорители не воспроизводят звуковое
сопровождение
Изображение на экране слишком светлое

Изображение на экране слишком темное

Пульт дистанционного управления не работает

Изображение на экране не четкое
Изображение на экране перемещается

Двойное или тройное изображение на экране
телевизора

Проверьте надежность подключения кабеля питания переменного тока к
электрической розетке.
Убедитесь, что телевизор не находится в режиме готовности (горит красный
индикатор POWER).
Проверьте настройку яркости экрана телевизора.
Убедитесь, не подключен ли к входному разъему кабель, по которому не
подается входной видеосигнал.
Проверьте настройки звука.
Убедитесь, что звуковое сопровождение не отключено с помощью кнопки .
Убедитесь, что к телевизору не подключены наушники.
Проверьте настройку параметров "Цвет" и "Контрастность".
Убедитесь, что не установлена слишком низкая яркость (параметр
изображения "Яркость").
Проверьте настройку параметра "Контрастность".
Замените батарейки пульта дистанционного управления.
Убедитесь, что на сенсор сигналов инфракрасного управления телевизора не
попадает сильное освещение, например, от флуоресцентной лампы.
Низкий уровень принимаемого сигнала.
Плохие условия приема телевизионного вещания.
Убедитесь, что антенна направлена в правильном направлении.
Убедитесь, что внешняя антенна не отсоединилась.
Убедитесь, что антенна направлена в правильном направлении.
Электрические волны могут отражаться от зданий или рельефа местности.

Рекомендуемые действия

-21-

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование модели

Размер экрана по диагонали

Параметры питания

Максимальная звуковая мощность

канала звукового сопровождения (Лев. + Прав.)

Габаритные размеры телевизора с подставкой
(Д х Ш х В)

Масса нетто

Разрешение экрана

Яркость экрана

Контраст (статический)

Угол обзора (гориз. / вертик.)

Условия эксплуатации:

Температура воздуха от 5 до 35 С
Относительная влажность воздуха от 45 до 75 %
Атмосферное давление от 86 до 106 кПа (от 650 до 800 мм рт. ст.)

o

19LES68

47 см (19 дюймов)

DC 12V 4A

2 + 2 Âò

445 õ 120 õ 299 ìì

2.0 êã

1366 õ 768

250 êä / ì

3000 : 1

176 / 176 ãðàä.

Декодируемые системы:

TV: PAL / SECAM (BG / DK / I)

AV: PAL, NTSC, SECAM

Декодируемые цифровые стандарты вещания:

DVB-T / DVB-T2: 174 - 230 ÌÃö; 470 - 860 ÌÃö

DVB-C: 50 - 858 ÌÃö

Количество аналоговых телевизионных каналов в памяти: 100

Количество цифровых телевизионных каналов в памяти: 1000

USB âõîä 500 ìÀ

Антенный вход 75 Ом

24LES68

60 см (24 дюйма)

DC 12V 4A

3 + 3 Âò

560 õ 120 õ 368 ìì

3.2 êã

1366 õ 768

2

250 êä / ì

3000 : 1

176 / 176 ãðàä.

Примечание - Технические характеристики могут быть быть изменены

предприятием - изготовителем без предварительного уведомления.

-22-
