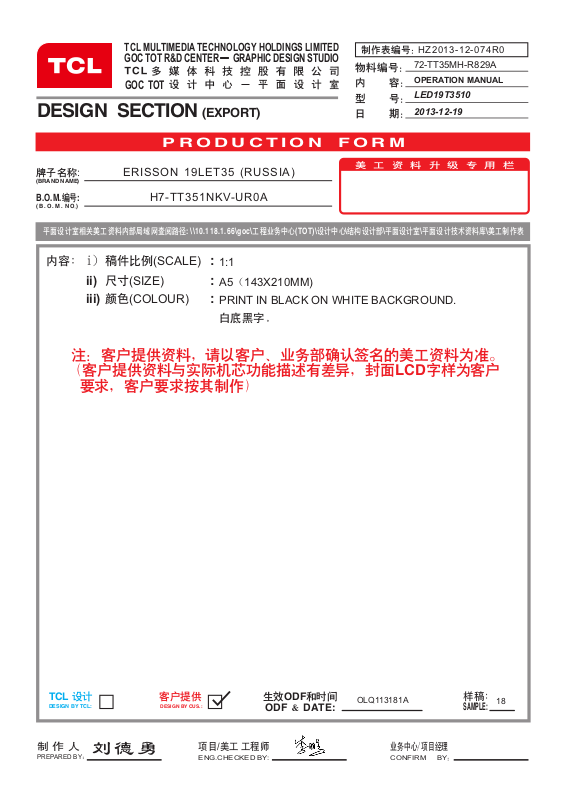

TCL MULTIMEDIA TECHNOLOGY HOLDINGS LIMITED

GOC TOT R&D CENTER GRAPHIC DESIGN STUDIO

GOC TOT

DESIGN SECTION (EXPORT)

P R O D U C T I O N F O R M

制作表编号：

物料编号：
内 容：
型 号：
日 期：

HZ2013-12-074R0

72-TT35MH-R829A

OPERATION MANUAL

LED19T3510

2013-12-19

牌子名称:

(BRAND NAME)

B.O.M.编号:

( B . O.M . NO)

内容：

ERISSON 19LET35 (RUSSIA)

H7-TT351NKV-UR0A

相关美工资料内部局域网查阅路径: \\10.118.1.66\goc\工程业务中心(TOT)\设计中心\结构设计部\平面设计室\平面设计技术资料库\美工制作表平面设计室

i)

稿件比例(SCALE)

ii)

尺寸(SIZE)

iii)

颜色(COLOUR)

:

1:1

:

A5（143X210MM)

:

PRINT IN BLACK ON WHITE BACKGROUND.

美 工 资 料 升 级 专 用 栏

白底黑字。

注：客户提供资料，请以客户、业务部确认签名的美工资料为准。
（客户提供资料与实际机芯功能描述有差异，封面LCD字样为客户
要求，客户要求按其制作）

TCL 设计

DESIGN BY TCL:

制 作 人

PREPARED BY：

刘 德 勇

客户提供

DESIGN BY CUS.:

生效ODF和时间

项目/美工 工程师

ENG.CHECKED BY:

ODF ＆ DATE:

OLQ113181A

业务中心/项目经理

CONFIRM BY：

样稿：

SAMPLE:

18

19LET35

Содержание

Уважаемый покупатель!

ти

упк

у нашего изделия. Чтобы понять, как правильно и безо-

удущем.

2
3
3
3
5
5
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
15

15
15
16
17

Благодарим Вас за пок
пасно пользоваться приобретенным устройством, рекомендуется тщательно изучить
настоящее руководство перед подключением и эксплуатацией изделия. Сохраняйте
руководство для использования в б

Содержание
Перед началом эксплуатации

Утилизация изделия
Меры предос
Установка

Крепление на стену
Установка на подставку

Подключение

Подключение

Подключение внешней антенны
Прочие подключения

Управление устройством

Элементы управления

Передняя панель

Задняя панель
Пульт дистанционного управления

Установка батареек

Общие операции

Операции с телетекстом
Экранное меню

Настройка изображения
Настройка звука

Общие настройки
Настройки экрана
Настройка каналов

Операции с USB

Общая информация

Воспроизведение файлов

Общая информация

Руководство по устранению
неисправностей

Источники помех

Комплект поставки
Технические характеристики

торо

жнос

2

Перед началом эксплуатации

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с
обычным бытовым мусором. Существует отдельная система сбора использованных
элек

тронных изделий в соответствии с законодательством, которая предполагает

соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной
утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с
соблюдением обязательных процедур по обработке, утилизации и вторичной пере­работке и, таким образом, предотвратите потенциальное негативное воздействие на
окружающую среду и здоровье людей.

Меры предосторожности

• Перед подсоединением кабеля питания

к телевизору убедитесь, что напряжение

тва соответствует напряжению

устройс
электрической сети.

• Пожалуйста, извлеките шнур пита­ния из розетки и свяжитесь с сервисной
службой в следующих случаях: если в
устройстве имеются явные неисправности,
например, из него идет дым, чувствуется
специфический запах или слышен неха­рактерный звук; если внутрь устройства
попала жидкость или посторонние предме­ты; если нет изображения или звука; если
поврежден корпус или панель; если Вы
пользуетесь устройством согласно инструк­ции, но оно не работает должным образом.

• Данное изделие может подключаться
к розетке питания как без заземляющего
третьего контакта, так и с заземляющим
третьим контактом.

• Во избежание поражения электриче­ским током защищайте шнур питания от
возможного нажатия на него или защемле­ния, особенно рядом с разъемами.

• Не закрепляйте шнур питания метизами.

• Если Вы не пользуетесь устройством
длительное время или в случае грозы,
обязательно отключайте шнур питания из

розетки, а также отключайте все сигналь­ные кабели от входных разъемов.

• При отключении вилки из розетки всег­да держитесь за утолщение на вилке, не
касайтесь металлических частей, не тяните
за шнур, не ломайте и не перегибайте его,
не ремонтируйте, не перекручивайте и не
нагревайте.

• Немедленно свяжитесь с сервисным
центром, в случае если имеются какие-либо
неисправности шнура питания, в нем оголи­лись жилы или он поврежден.

• Замените сетевую розетку, если в
нее невозможно вставить вилку или вилка
плохо закрепляется в розетке. Иначе могут
возникнуть неисправности, или произойти
несчастные случаи или возгорания.

• Не прикасайтесь к проводам мокрыми
руками.

• Запрещается использование розетки, в
которую подключено несколько устройств.
Перегрузка такой розетки может привести
к пожару.

• Место подключения вилки шнура
питания к сети 220 В должно оставаться
легкодоступным.

• Перед работой с устройством необ­ходимо полностью прочитать и понять все
инструкции. Необходимо соблюдать все пред­упреждения и следовать всем инструкциям,

3

Перед началом эксплуатации

приведенным в настоящем руководстве.

• Пожалуйс
мендованные производителем аксессуары.
Использование других аксессуаров может
привести к неисправностям.

• Пожалуйста, проводите все настройки
и регулировки только с помощью кнопок
на боковой панели или на пульте дистан­ционного управления. Ни в коем случае не
снимайте заднюю панель и не пытайтесь
самостоятельно проводить техническое об­служивание устройства, так как существует
опасность поражения электрическим током,
а также возможно возникновение неисправ­ностей.

• Не устанавливайте устройство на
непрочные или неровные поверхности,
тележки, стойки, треноги, кронштейны
или столы. Устройство может упасть, в
результате чего могут возникнуть неисправ­ности или произойти несчастные случаи.
Используйте только те приспособления,
которые рекомендованы производителем
или продавцом.

• Пожалуйста, устанавливайте устрой­ство на горизонтальной поверхности в ме­стах с хорошей вентиляцией. Не допускайте
воздействия на устройство вибрации, пря­мого солнечного света, высокой температу­ры, а также попадания пыли и влаги.

• Не ставьте на устройство вазы, сосуды
с жидкостью. Попадание жидкости внутрь
аппарата может привести к пожару или по­ломке устройства.

• Не устанавливайте устройство в зоне
магнитных волн. Это может привести к по­ломке устройства. В зоне электромагнитно­го излучения может наблюдаться искаже­ние изображения.

• Не устанавливайте вблизи устройства
источники открытого огня, например, свечи.
В случае их падения устройство может быть
повреждено или может произойти возгора­ние.

• Установка телевизора в замкнутое
пространство при эксплуатации может со­кратить срок службы устройства; поэтому

та, используйте только реко-

необходимо обеспечить минимальную
дистанцию между LCD-телевизором и
внутренними границами приспособления
под аппарат для нормальной вентиляции
(минимум по 10 см свободного простран­ства со всех сторон).

• Располагайте кабели позади устрой­ства. Не закрепляйте их метизами, не пере­гибайте, не ремонтируйте и не нагревайте.

• При перемещении телевизора не
нажимайте и не касайтесь панели. Не пере­носите телевизор в положении, при котором
экран направлен вверх или вниз.

• Не перемещайте устройство при под­ключенном проводе питания или других
подключенных проводах. Повреждение про­вода питания, подключенный провод или
подключенные устройства могут стать при­чиной пожара, электрошока или поломки.

• Если устройство тяжелее 18 кг, его
должны перемещать не менее 2 человек.
При падении устройство может повредиться.

• Слишком сильное нажатие на панель
может повредить устройство.

• При длительном использовании может
немного повыситься температура корпуса
устройства. Это явление свидетельствует о
теплоотдаче в нормальном рабочем режи­ме. Однако не позволяйте детям и людям с
повышенной температурной чувствительно­стью касаться устройства.

Перечень повреждений, не допу ск ающих
да льнейшую эксплуатацию тел ев из ора:

- се тевой шнур или вилка поврежде ны ;

- экран телевизора поврежден;

- при попадании на телевизор вл аг и;

- после падения телевизора.

Все иллюстрации, приведенные в на­стоящем руководстве, являются схе­матическими изображениями, которые
могут отличаться от реальных объектов.

Вр емя в ыдерж ки теле визор а при ком натно й
те мпе ратур е до вклю чения п итани я после
транс порти рован ия или хр анени я при
пониж енной т емпер атуре о кружа ющей ср еды
до лжн о быть не м енее 5 ча сов.

4

18

Установка

Установка

Крепление на стену

Для крепления на стену на задней панели
телевизора имеются отверстия стандарта
VESA. Используйте эти отверстия, чтобы
прикрепить панель телевизора к настен­ному кронштейну (кронштейн в комплект
поставки не входит и приобретается отдель­но). Производитель не несет ответственно­сти за неправильно выполненный монтаж,
повлекший повреждение телевизора.

Средства для монтажа аппаратуры на
стене или потолке должны быть доста­точными для выполнения своей функ­ции.

Установка на подставку

Поместите телевизор на твердую пло­скую поверхность. Прикройте экран мягкой
тканью во избежание его повреждения. Со­вместите подставку с отверстием в нижней
части корпуса телевизора и зафиксируйте
с помощью 3 винтов, входящих в комплект,
как показано на рисунке:

Подключение

Внешняя антенна

Разъем для
кабеля питания

Подключение

Разъем для
антенны

Кабель 75 Oм ­VHF/UHF

Подключение внешней антенны

Подсоедините антенну к соответс

щему разъему, испо

льзуя коаксиальный

кабель 75 Ом.

твую

-

Прочие подключения

• Композитный видеовход телевизора
подсоединяется к к
другого видеоустройства с помощью видео­кабеля RCA (в комплект не входит).

• Подсоедините источник аудиосигнала
к соответствующим аудиовходам (левый и
правый).

• Подсоедините VGA-кабель к VGA порту
ПК и к входу VGA телевизора для получе­ния видеосигнала от ПК. Для получения
аудиосигнала подсоедините аудиовыход
ПК к левому и правому разъемам аудиов­хода VGA/компонентного видео телевизора
(возможна необходимость использования
переходника, не входящего в комплект).

омпозитному выходу

• Если источник видеосигнала имеет
HDMI-выход, подключите его к HDMI-входу
телевизора, используя специальный HDMI­кабель (не входит в комплект поставки).

• Компонентный видеовход служит для
получения компонентного видеосигнала от
внешнего источника.

• Подсоедините внешнее устройство
(напр., VCR-/DVD-рекордер) к соответ­ствующим аудио-видеовыходам данного
устройства с помощью аудио-видеокабеля
RCA (не входит в комплект).

Обратите внимание, что вход AV2
и компонентный вход (YPbPr) используют
один и тот же разъем, поэтому, удостоверь­тесь, что при подключении соответствую­щих кабелей в один из этих входов, выбран
корректный источник сигнала (кнопка
SOURCE).

6

правление устройством

1

У

лементы управления

Э

Передняя панель

Задняя панель

9

AUDIO

L

R

AV OUT

1. ИК датчик/индикатор питания

2. Кнопка PROG +

3. Кнопка PROG -

4. Кнопка VOL +

5. Кнопка VOL -

6. Кнопка MENU

7. Кнопка SOURCE

8. Кнопка POWER

9. Композитный видеовыход

10. К

омпонентный видеовход

(YPbPr)

11. Композитный аудиовход

12. Вход VGA

13. USB-порт

14. Композитный видеовход

15. Разъем для антенны

16. Вход HDMI

10

Pr/Cr AV2/ YP

VIDEO

b/Cb

AV2/YP

11

R

AUDIO IN

IN

bPr

12

L

VGA

13

USB

2

3

4

5

6

7

8

VIDEO

AV1 IN

L

14

AUDIO

R

IN

15

ANTENNA

16

HDMI

7

правление устройством

У

Пульт дистанционного управления

1

2

3

4

5

6

Size Rev.

Index

Hold. Sub

7

8

9

10
11

12

13

14

15

16

17

18

19
20

21

22

11. Кнопка MTS/красная кнопка

12. Зеленая кнопка

13. Кнопка POWER

14. Кнопка RETURN

15. Кнопка MENU

16. Кнопка EXIT

17. Кнопка INDEX

18. Кнопки CH+/CH-

19. Кнопка FREEZE/SUB

20. Кнопка SOUND/HOLD

21. Кнопка DEMO

лубая кнопка/Кнопка

22. Го

Установка батареек

1. Снимите крышку отсека для батареек на
задней части ПДУ.

2. П

оместите батарейки в отсек для батаре-

ек с правильным соблюдением полярности.

3. Установите крышку отсека на место.

1 2 3

1. Кнопка

2. Кнопки с цифрами

3. Кнопка INFO

4. Кнопка SOURCE

5. Кнопки курсора (ВВЕРХ/ВНИЗ/ВЛЕВО/
ВПРАВО)/Кнопка OK

6. Кнопка TXT

7. Кнопки V

OL+/VOL-

8. Кнопка USB

9. Кнопка SCALE/SIZE

10. Кнопка PICTURE/REV

• Вставьте две батарейки AAA/1.5V в
отсек для батарей ПДУ. Мощность сигна­ла, необходимая для приемного датчика,
обеcпечивается на расстоянии до 8 метров
и в пределах 30 градусов влево и вправо.

• Не используйте одновременно новые и
использованные батарейки или батарейки
разных типов.

8

правление устройством

У

Общие операции

• Подключите разъём кабеля питания
к входу для кабеля питания на панели ТВ
(положение входа указано в разделе «Эле­менты управления»). Подключите вилку
кабеля питания в разъём сети питания,
затем установите выключатель питания на
задней панели в положение включения, при
этом индикатор питания будет светиться –
устройство находится в режиме ожидания.
Для включения устройства используйте
кнопку POWER на панели телевизора
или на ПДУ; когда телевизор включен,
индикатор питания не светится. Нажмите
кнопку POWER ещё раз, чтобы установить
устройство в режим ожидания, при этом
индикатор питания должен загореться. Для
полного отключения устройства от сети
извлеките вилку шнура питания из розетки
сети питания.

• Нажимайте кнопки VOL-/VOL+ на пане­ли или на ПДУ для регулирования уровня
громкости звука.

• Нажмите кнопку RETURN на ПДУ для
переключения между текущим и предыду­щим просматриваемыми каналами.

• Нажмите кнопку для отключения зву-­ка. Для включения звука нажмите эту кноп­ку повторно или регулируйте громкость.

• В режиме ТВ нажимайте кнопки CH+/
CH- на ПДУ или PROG+/- на панели, чтобы
выбрать предыдущий или следующий ка­нал. С помощью кнопок с цифрами можно
непосредственно выбрать номер нужного
канала.

• Нажимайте кнопку PICTURE для
перемещения по меню режимов изображе­ния, состоящему из следующих пунктов:
Стандартное =>Яркое =>Мягкое =>Персо­нальное.

• Нажимайте кнопку SOUND для переме­щения по меню режимов звука, состоящему
из следующих пунктов: Стерео => Кино =>
Музыка => Новости => Персональный.

• Нажимайте кнопку INFO для отображе-

ния информации о текущем канале.

• В режиме ТВ нажимайте кнопку MTS
для выборе режима стереозвука NICAM
(доступно не для всех ТВ-каналов).

• Нажмите кнопку SCALE для выбора
одного из доступных форматов изображе­ния на экране: 4:3/Полный/Субтитры/Ши­рокий/Масштаб/Разворот/Исходный/Авто.
Форматы могут различаться в зависимости
от текущего источника сигнала.

• Нажмите кнопку FREEZE для включе­ния стоп-кадра.

• Нажмите кнопку SOURCE, затем на­жимайте кнопки курсора на ПДУ, чтобы
выбрать один из доступных источников сиг­нала: TV (ТВ) => YPbPr => PC (ПК) => HDMI
=> AV1 => AV2. Нажмите кнопку OK на ПДУ
для подтверждения. Для непосредственного
перехода в режим USB вы можете нажать
кнопку USB на ПДУ, а для перехода в ре­жим ТВ - кнопку TV.

Операции с телетекстом (опция)

• Выберите режим TV. Затем с помощью
кнопок CH-/CH+ выберите телеканал, под­держивающий телетекст.

• Кнопки телетек
дующие функции:

Кнопка TXT: нажмите эту кнопку для
входа в режим телетекста. Нажмите еще
раз для перехода к смешанному отобра­жению картинки ТВ и телетекста. Нажмите
кнопку еще раз для возврата к просмотру
телеканала.

Кнопка HOLD: Нажмите, чтобы оста­новить переход к следующей странице.
Нажмите кнопку повторно, чтобы отменить
эту операцию.

Кнопка INDEX: нажмите для перехода к
странице индексов.

Кнопка SIZE: Нажмите для увеличения
текста, отображаемого на верхней по­ловине страницы. Нажмите повторно для
увеличения нижней половины страницы.
Нажмите кнопку еще раз для отображения
текста в нормальном размере.

ста на ПДУ имеют сле-

9

правление устройством

У

Кнопка REV. (Reveal): Нажмите эту

кнопку для отображ

ения скрытой информа­ции. Нажмите эту кнопку повторно, чтобы
скрыть информацию.

Кнопка SUB. (Subpage): Нажмите эту
кнопку для выбора подстраницы. Ввведи­те номер подстраницы в формате 0001.
Нажмите кнопку SUBPAGE для выхода из
режима подстраницы.

Красная/Зеленая/Желтая/Голубая кнопки:
Используйте четыре цветовых кнопки для
непосредственного перехода на страницу,
имеющую цветовой код, которая отобража-

ется в нижней части страницы телетекста.

Экранное меню

1. Нажмите кнопку MENU, чтобы вызвать

экранное меню настройки.

2. Нажимайте кнопки курсора ВПРАВО/

ВЛЕВО для выбора нужной страницы меню.

3. Нажмите кнопку OK, чтобы перейти к

списку параметров.

4. Нажимайте кнопки курсора ВВЕРХ/
ВНИЗ, чтобы выбрать параметр для на­стройки.

5. Нажимайте кнопки курсора ВЛЕВО/
ВПРАВО, чтобы настроить выбранный
параметр.

6. Нажмите кнопку MENU, чтобы вернуть­ся к предыдущей странице меню. Нажмите
кнопку EXIT на ПДУ, чтобы выйти из меню.

Пункты меню, написанные серым
шрифтом, не подлежат настройк
жения экранного меню, приводимые ниже,
служат для наглядности и могут отличаться
от изображений в Вашем телевизоре.

е. Изобра-

Настройка изображения


Подсветка
Режим изображение
Формат
Ярк

ость
Контрастность
Насыщенность
Четкость
Оттенок
Цветовой тон
Естеств. свет
Динамич. контраст

• Подсветка: отрегулируйте ярк

ость
подсветки в завимости от окуржающего
освещения.

• Режим изображения: Стандартное/

Яркое/Мягкое/Персональное.

• Формат: 4:3/Полный/Субтитры/Широ-

кий/Масштаб/Разворот/Исходный/Авто.

• Яркость, Контраст, Насыщенность,

Четкость, Оттенок (настройка оттенка до­ступна только для системы NTSC).

• Цветовой тон: выберите цветовой тон

изображения - Нормальный/Теплый/Холод­ный.

• Естественный свет: яркость подсвет-

ки экрана регулируется в зависимости от
яркости изображения видеосигнала.

• Динамический контраст: автомати-

ческая регулировка контрастности изобра­жения.

Настройка звука

Звук

Режим звука
Баланс
Эквалайзер

• Режим звука: Стерео/Кино/Музыка/

Новости/Персональный.

• Баланс: отрегулируйте баланс между

правым и левым динамиками.

• Эквалайзер: настройте эквалайзер.

10

правление устройством

У

Примечание: при изменении настроек
эквалайзера режим звука автоматически
переключается на Персональный.

Общие настройки

Настройки

Шумоподавление
Умный к

оммутатор
Настройка запуска
Язык
ТТХ язык
Система цвета
Огранич. просмотра
Установки времени
Восстановление

• Шумоподавление: Включите режим

коррекции цветовых шумов в случае если
сигнал плох

• Умный коммутатор:

Переключить: при подключении к разъе­му телевизора внешнего источника сигнала
телевизор автоматически переключится в
режим соответствующего источника.

Показать: при подключении к разъему
телевизора внешнего источника сигнала на
дисплее отобразится предупредительная
надпись; выберите ОК, телевизор переклю­чится в режим соответствующего источника.

Выкл: отключение функции “умный ком­мутатор“.

• Настройка запуска: вы можете вы-

брать в качестве фонового изображения
запуска устройства картинку по умолчанию,
захваченное изображение (Логотип) либо
отменить стартовую заставку (Выкл).

• Язык: выберите язык экранного меню.

• Язык телетекста: выберите язык

отображения телетекста. Если выбранный
язык не соотетствует оригинальному языку
программы телетекста, то текст может ото­бражаться некорректно.

• Система цвета: PAL/SECAM/NTSC.

• Ограничение просмотра: задайте

период времени просмотра телевизора; по
истечении заданного времени телевизора
автоматически отключится. Перед исполь­зованием этой функции необходимо ввести

ой.

пароль (пароль по умо

лчанию 0000; Вы

также можете задать собственный пароль в
меню Изменение пароля). Если Вы забыли
собственный пароль, можно использовать
вспомогательный пароль 0432.

• Установки времени:
Текущее время: установите текущее

время.

Повтор включения: выберите режим
повторяющегося включения телевизора в
определенное время (Откл/Один раз/Еже­дневно). Примечание: При выборе Откл.
настройка времени включения, источника
включения и канала включения недоступна.

Время включения: установите время
автоматического включения телевизора.

Источник включения: выберите источник,
который будет активен по умолчанию при
автоматическом включении телевизора.

Канал включения: выберите телеканал,
который будет активен по умолчанию при
автоматическом включении телевизора
(доступно только при выборе TV в качестве
источника включения).

Повтор выключения: выберите режим
повторяющегося выключения телевизора в
определенное время (Откл/Один раз/Еже­дневно). Примечание: При выборе Откл.
настройка времени выключения недоступна.

Время выключения: установите время
автоматического выключения телевизора.

Время отключения: задайте период вре­мени, по истечении которого телевизор ав­томатически отключится (от 0 до 120 минут).

• Восстановление: сброс выполненных

настроек до заводских значений.

Настройка экрана (в режиме PC)

Экран

Автонастройка
Гор. по

ложение
Верт. положение
Частота
Фаза

• Автонастройка: автоматическая уста-

новка параметров.

•

Гор. положение: отрегулируйте гори-

11

правление устройством

У

зонтальную позицию изображения.

• Верт. поло

тикальную позицию изображения.

• Частота: отрегулируйте частоту смены

изображения.

• Фаза: отрегулируйте фазу.

жение: отрегулируйте вер-

Настройка каналов

Канал

Автонастройка
Умная нас
Ручная настройка
Точная настройка
Система звука
Редактирование каналов

курсора OK для запуска автоматического
поиска и со
лов. Для остановки поиска нажмите кнопку
MENU или EXIT.

сохранение всех найденных ранее каналов,
поиск и добавление новых каналов в конец
списка каналов. Чтобы остановить поиск,
нажмите кнопку MENU; найденные каналы
будут сохранены.

ОК, чтобы войти в меню ручной настройки,
состоящее из следующих пунктов:

(VHFH/UHF/VHFL).

частоты.

сигнала выполните точную подстройку теку­щей частоты.

звука (DK/BG/I/M).

го канала.

ла назначения.

пок курсора. Выберите пункт “Пропуск” и

тройка

• Автонастройка: нажмите кнопку

хранения всех доступных кана-

• Умная настройка: автоматическое

• Ручная настройка: Нажмите кнопку

Канал: выберите номер канала.
Диапазон: выберите частотный диапазон

Частота: пошаговая настройка текущей

• Точная настройка: при слабом уровне

• Система звука: выберите систему

• Редактирование каналов:
Текущий канал: выберите номер текуще-

Канал назначения: выберите номер кана-

Пропуск: выберите канал с помощью кно-

выберите ДА для подтверждения операции.
Выбранный канал будет пропускаться при
перелис

берите текущий канал и канал назначения,
которые требуется поменять местами. Вы­берите пункт “Обмен” и и выберите ДА для
подтверждения операции.

может быть изменено без предварительно­го уведомления и, следовательно, отличать­ся от меню, представленного в настоящем
Руководстве.

тывании каналов.

Обмен: с помощью кнопок курсора вы-

Экранное меню Вашего телевизора

Операции c USB

Общая информация

• Поддержка USB: версия USB 2.0;
файловые системы FA
работа устройства гарантирована только
при использовании лицензионных USB­накопителей известных производителей.
Нагрузочная способность USB-порта - 1 А.

• Данное устройство поддерживает
видеофайлы с расширением 3GP, AVI, DAT,
M2TS, TS, MKV, MOV, VOB, с видеокоде­ками H264/AVC, H263, DIVX, XVID, MPEGI,
MPEGII и аудиокодеками PCM, DD(AC3),
MP3, WAV, WMA.

Приведенный выше список расши­рений и кодеков является то
тивным и не является обязательством по
чтению всех файлов с указанными расши­рениями и кодеками.

• Воспроизведение некоторых AVI­файлов может оказаться невозможным в
зависимости от их конфигурации и параме­тров, а также условий записи. Видеофайлы
с расширением AVI объемом более 2 ГБ
могут воспроизводиться устройством не
полностью.

Согласно стандарт
пользование USB-устройства с током потре­бления более 500 мА не рекомендуется без

T32. Корректная

лько информа-

у USB 1.1/2.0 ис-

12

правление устройством

У

использования дополнительного ис
питания. Подключение без дополнительно­го питания USB-носителей, потребляющих
ток, который превышает данное значение,
а также неисправных USB-носителей может
вызвать механические или термические
изменения элементов конструкции дан­ного устройства, а также выход из строя
внутренних элементов защиты USB-порта.
Такие повреждения не являются гарантий­ным случаем.

Внимание: использование внешних USB-

устройств, содержащих файлы с расши­рением BIN в корневой директории, может
привести к сбоям в работе устройства или к
повреждению программного обеспечения.

точника

Воспроизведение файлов

Вставьте USB-нак
данного устройства. Нажмите кнопку
MENU, выберите источник сигнала Media и
нажмите кнопку OK. На дисплее отобразит­ся меню операции с USB:

Мультимед.

Показ фильмов
Музыка
Фотогалерея
Автовоспр.

• Воспроизведение видео: Выберите

Показ фильмов и нажмите кнопку OK.
С помощью кнопок курсора выберите
файл и нажмите кнопк
его воспроизведения. Во время
воспроизведения нажмите кнопку MENU,
на экране отобразится меню управления
воспроизведением, в котором с помощью
кнопок курсора ВПРАВО/ВЛЕВО вы можете
выбрать операцию и подтвердить ее
выполнение кнопкой ОК. В число операций
входят воспроизведение/пауза, перемотка
назад/вперед, выбор предыдущего/следую­щего файла, остановка, повтор воспроизве­дения, повтор фрагмента (А-В), плей-лист,
замедленное воспроизведение, покадровое
воспроизведение, регулирование яркости/
контрастности. Для выхода из режима вос-

опитель в USB-порт

у OK для запуска

произведения видео нажмите кнопку EXIT.

• Воспроизведение изображ

Выберите Фотогалерея и нажмите
кнопку OK. С помощью кнопок курсора
выберите файл и нажмите кнопку OK для
запуска его воспроизведения. Во время
воспроизведения нажмите кнопку MENU,
на экране отобразится меню управления
воспроизведением, в котором с помощью
кнопок курсора ВПРАВО/ВЛЕВО вы можете
выбрать операцию и подтвердить ее
выполнение кнопкой ОК. В число операций
входят воспроизведение/пауза, выбор
предыдущего/следующего файла, останов­ка, вращение изображения вправо/влево,
включение/отключение фонового воспроиз­ведения музыки, повтор воспроизведения,
масштабирование, регулирование яркости/
контрастности, захват изображения. Для
выхода из режима воспроизведения фото
нажмите кнопку EXIT.

Для захвата изображения и установ
ки его в качестве начальной заставки экра­на выберите в меню управления воспроиз­ведением операцию захвата изображения,
затем выберите опцию “Логотип“ в меню
“Настройка запуска“ на странице общих
настроек и нажмите кнопку ОК.

• Воспроизведение аудио: Выберите

Музыка и нажмите кнопку OK. С
помощью кнопок курсора выберите
трек и нажмите кнопку OK для запуска
его воспроизведения. Во время
воспроизведения нажмите кнопку MENU,
на экране отобразится меню управления
воспроизведением, в котором с помощью
кнопок курсора ВПРАВО/ВЛЕВО вы можете
выбрать операцию и подтвердить ее
выполнение кнопкой ОК. В число операций
входят воспроизведение/пауза, перемотка
назад/вперед, выбор предыдущего/следую­щего файла, остановка, повтор воспроизве­дения, приглушение звука, плей-лист. Для
выхода из режима воспроизведения музыки
нажмите кнопку EXIT.

• Автоматическое воспроизведение:

Выберите Автовоспр. и нажмите

ений:

-

13

кно

пку ОК. Фото- и аудиофайлы будут
воспроизводиться автоматически. Данная
функция доступна только если аудио- и
фотофайлы находятся в корневом каталоге
USB накопителя.

правление устройством

У

14

Общая информация

Руководство по устранению

неисправностей

Ниже приводится таблица, в которой описаны прос
устранить большую часть проблем, могущих возникнуть при использовании данного
устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к
ближайшему дилеру.

тые меры, способные помочь Вам

Неисправность Причина Решение

Изображение и
звук отсутс
ют, индикатор
не горит

и звук низкого
качества

«заснеженное»

в режиме VGA
некорректное

Изображение на
экране делится
на две части

Синий фон

Звук отсутствует

ПДУ не работает

Шнур питания не подсоединен.
Контрастность, яркость, резкость,

тву-

цвет и громкость установлены
на минимальное значение или
телевизор находится в беззвучном
режиме.

Контрастность и цвет настроены
неверно.
Установлена неверная система
цвета.
Установлена неверная система
звука.

Сигнал низкого качества.

Параметры разрешения на
компьютере установлены непра­вильно.

В качестве источника сигнала вы­бран режим компонентного видео
или AV2

Отсутствует видео сигнал или
кабель плохо подсоединен/не под­соединен.

Отсутствует аудио сигнал или
кабель плохо подсоединен/не под­соединен.

Батарейки установлены непра­вильно или устарели.

Подсоедините шнур питания.

Установите ну
контрастности, яркости, резко­сти, цвета и громкости.

Настройте контрастность и цвет.
Установите правильную систему
звука.

Используйте исправный и каче­ственный кабель.

Отрегулируйте параметры раз­решения компьютера.

Выберите правильный режим,
соответствующий подключенно­му кабелю (AV2 или компонент­ный).

Подсоедините кабель должным
образом.

Подсоедините кабель должным
образом.
Установите правильную сигналь­ную систему.

Убедитесь, что полярность со­блюдена.
Замените батарейки на новые.

жное значение

15

Общая информация

Источники помех

В Вашем телевизоре приняты все самые
современные меры для ус
ных помех, тем не менее, изображение мо­жет искажаться под воздействием местных
электромагнитных излучений. Лучше всего
в подобных случаях попытаться перенести
телевизор в другое место и подвести к нему
лучшую антенну.

• РАДИОЧАСТОТНЫЕ ПОМЕХИ

Появление на изображении ряби может
свидетельствовать о наличии вблизи теле­визора коротковолнового радиопередатчи­ка или радиоприемника.

• МЕДИЦИНСКОЕ ОБОРУДОВАНИЕ

Появление на экране «елочки» или частич­ное исчезновение изображения может быть
связано с работой медицинского оборудова­ния в близлежащей больнице или клинике.

• «СНЕГ» НА ЭКРАНЕ

В зоне приема слабых сигналов отдален­ных телевизионных станций изображение
становится нестабильным, а на экране по­являются мерцающие белые пятна, так назы­ваемый эффект «падающего снега». В этом
случае помогает более точная настройка
антенны и применение антенного усилителя.

• ФАНТОМНЫЕ ИЗОБРАЖЕНИЯ

Появление на экране нескольких контуров
изображения объясняется тем, что теле­визионный сигнал отражается от окружаю­щих построек, холмов, самолетов и других
объектов. Свести такой эффект к минимуму
можно, изменив направление антенны.

• АВТОМОБИЛЬНЫЕ ДВИГАТЕЛИ

Работающие неподалеку автомобильные
двигатели и электромоторы могут создавать
помехи в изображении в виде небольших по­лосок или дрожания изображения на экране.

транения возмо

ж

Комплект поставки

-

1. Т

елевизор

2. Пульт дис

3. Батарея
тавка

4. Подс

5. Кронштейн

6. Винт

7. Кабель питания

8. Инф

9. Г

10. Рук

ормация для потребителя

арантийный талон

оводс

танционного управления

тво по эк

1 шт

2 шт
1 шт
1 шт

1 шт

сплуатации

1 шт

1 шт

1 шт

3 шт

1 шт

16

30

Общая информация

Технические характеристики

Размер (диагональ) 18,5” (47 см)
Время отклика 5 мс
Разрешение 1366 x 768
Формат экрана 16:9
Система цветности PAL, SECAM
Система звука B/G, DK, I
Стереозвук NICAM 2 x 5 Вт
Компонентный видеовход +
Аудио-видео RCA вход 2 шт
Аудио-видео выход +
USB-порт +
VGA-вход +
HDMI-вход +
Экранное меню на русском и английском языках +
Прогрессивная развертка +
Цифровой гребенчатый фильтр +
Таймер «сна» +
Количес

тво каналов

199
Класс защиты от поражения электрическим током II
Диапазон номинальных напряжений
питания устройства ~110–240 В; 50/60 Гц;
Потребляемая мощность телевизора 25 Вт

ЖК-панель является высокотехнологичным устройством, содержащим множество
тонкопленочных транзисторов, которые дают четкие детали изображения. В некоторых
случаях могут появляться неактивные точки на экране, которые имеют постоянный цвет
(синий, зеленый, красный, черный или белый). Это не является дефектом и не влияет на
характеристики Вашего телевизора.

Технические характеристики могут быть изменены заводом-изготовителем без пред­варительного уведомления. Указанные геометрические размеры имеют приблизительные
значения.

72-TT35 MH-R82 9A
