Телевизор цветного изображения
жидкокристаллический (LCD)
с LED подсветкой
Модель:
16LEE01
19LEE01
22LEE01
24LEE01
Сохраните данное руководство на весь период эксплуатации изделия
Благодарим Вас за покупку нашего продукта - LED телевизора. Для
получения максимального удовольствия от просмотра телевизора, сначала
внимательно ознакомьтесь с данным руководством по эксплуатации и
держите ее всегда под рукой как справочное пособие.
Пожалуйста, внимательно прочитайте данное руководство по эксплуатации и
сохраните ее для дальнейшего использования.
10
10
12-15
15
Меню каналы
Меню изображения
Меню звук
Меню время
Меню параметры
Меню экран
16-21
21
23-28
29-30
31
1) Прочитайте данное руководство по эксплуатации.
2) Сохраните данное руководство по эксплуатации для дальнейшего
использования.
Техническое обслуживание должен осуществлять квалифицированный
обслуживающий персонал. Для уменьшения риска удара электрическим током, не
осуществляйте какой-либо другой текущий ремонт и техобслуживание, если у Вас
нет соответствующей подготовки и квалификации, за исключением тех, которые
описаны в данном руководстве по эксплуатации.
винт
дежурного режима.
вход для подключения компонентного видео сигнала.
1. POWER («Кнопка вкл./выкл.»)
Включите телевизор или перейдите в режим
ожидания.
2. MUTE («Режим без звука»): Нажмите на
эту кнопку, чтобы убрать звук. Для
включения звука снова нажмите на эту
кнопку.
3. 0-9 («Цифровые кнопки»): Кнопки «0-9»
используются для непосредственного ввода
номера канала.
4. -/--: Нажмите на эту кнопку, чтобы ввести
номер программы из многочисленных
каналов, например 123,
5. Нажмите на эту кнопку, чтобы
пе реключи ть на пред ыдущ ий кан а л,
который Вы смотрели раньше.
6. S.MODE («Режим звучания»): Выбор
другого режима звучания.
7. SLEEP («Сон»): Установка времени для
автоматического перехода телевизора в
дежурный режим.
8. MTS: Нажмите на кнопку, чтобы выбрать
режим MTS (например, Nicam, BTSC,
MONO, STEREO и др.).*
9. P.MODE («Режим изображения»):
Выбор другого режима изображения.
10. MENU («Меню»): Вызов и выбор
системного меню и возврат к верхнему
меню.
11.S O U RCE («и с т очни к »): К н о п к а
перехода к источнику входа.
12. ◄►▲ ▼ Нажмите на кнопку,
выбрать функцию. Нажмите на кнопку
◄/►, чтобы настроить функцию.
13. E N TE R ( «В вод ») : К н о п к а
подтверждения выделенной функции меню.
14. EXIT («Выход»): Нажмите на эту
кнопку, чтобы выйти из экранного меню
телевизора (OSD).
* может иметь название NICAM
чтобы
15. INFO («Информация»): На экран
вы водится и нформа ция о состоянии
системы.
16. VOL+ («Громкость»): Увеличение
громкости.
17. ROOT («Возврат в каталог»): Во время
воспроизведения фото или видео, при
нажатии на кнопку ROOT воспроизведение
прекратится и пр оизойдет возврат в
текущий каталог, в режиме USB.
18. VOL- («Громкость»): Уменьшение
громкости.
19. FR («Перемотка назад»): При нажатии
на кнопку происходит быстрая перемотка
назад в режиме USB. FAV: Нажмите на
кнопку, чтобы добавить любимые каналы
или удалить их в меню ТВ.
20. PLAY/PAUSE («Воспроизведение
/ Па уз а » ): Н а ж м и т е н а к н о п к у
PLAY/PAUSE в режиме USB. Это позволяет
начать воспроизведение и сделать паузу в
режиме USB. CANCEL («Отмена»): Когда
выбрана страница в текстовом режиме, она
может появиться через некоторое время.
При н а ж а т и и на к н о п ку CANCEL
произойдет возврат к режиму ТВ. Когда
найдена нужная страница, номер страницы
будет отображаться в верхне й части
изображения, нажмите на кнопку CANCEL,
чтобы вернуться к текстовому режиму и
просмотреть эту страницу.
21. PREV («Возврат назад»): Нажмите на
кнопку, чтобы вернуться назад в режиме
USB. FAV+: Нажмите на кнопку, чтобы
перейти к любимым каналам в меню ТВ.
22. STOP («Остановка»): Нажмите на
кнопку, чтобы остановиться в режиме USB.
I ND E X ( «К л а сс и фи к а ц ио н на я
страница»): Вызов классификационной
страницы в режиме телетекста.
23. ЦВЕТНЫЕ КНОПКИ:
Используйте ЦВЕТНЫЕ КНОПКИ как
краткое руководство для перехода от
ото б р ажа е м ого м еню на ст р а ниц е
телетекста к многочисленным функциям
редактирования программы.
24. СН+: Увеличение номера программы.
25. REPEAT («Повтор»): Повтор.
26. СН-: Уменьшение номера программы.
27. FF («Перемотка вперед»): При нажатии
на кнопку происходит быстрая перемотка
вперед в режиме USB. FAV-: Нажмите на
кнопку, чтобы переключить на любимые
каналы в меню ТВ.
28. SUBPAGE («Подстраница»): Нажмите,
чтобы получить доступ к подстранице.
29. NEXT («Прокрутка вперед»): Нажмите
на кнопку для прокрутки вперед в режиме
с о х ра н ен и я. FR EEZ E( « Ос т ан овк а
изображения»): Остановка и зависание
изображения.
30. GOTO («Переход к»): Переход или
пропуск.
31. REVEAL («Показ»): Показать или
скрыть слова.
32. SIZE («Размер»): Изменение размера
экрана в режиме телетекста.
33. HOLD («Удерживание»): Удерживание
или отключение отображаемой текущей
страницы.
34. ASPECT («Отношение ширины к
высоте»): С оотноше н и е ст о р он Т В
изображения.
35. ON/OFF («Вкл., Выкл.»): Включение
или выключение режима телетекста.
3 6 . M IX ( « И з о б р а ж е н и я Т В и
телетекста»): Изображения ТВ и телетекста
совмещаются (прозрачный фон).

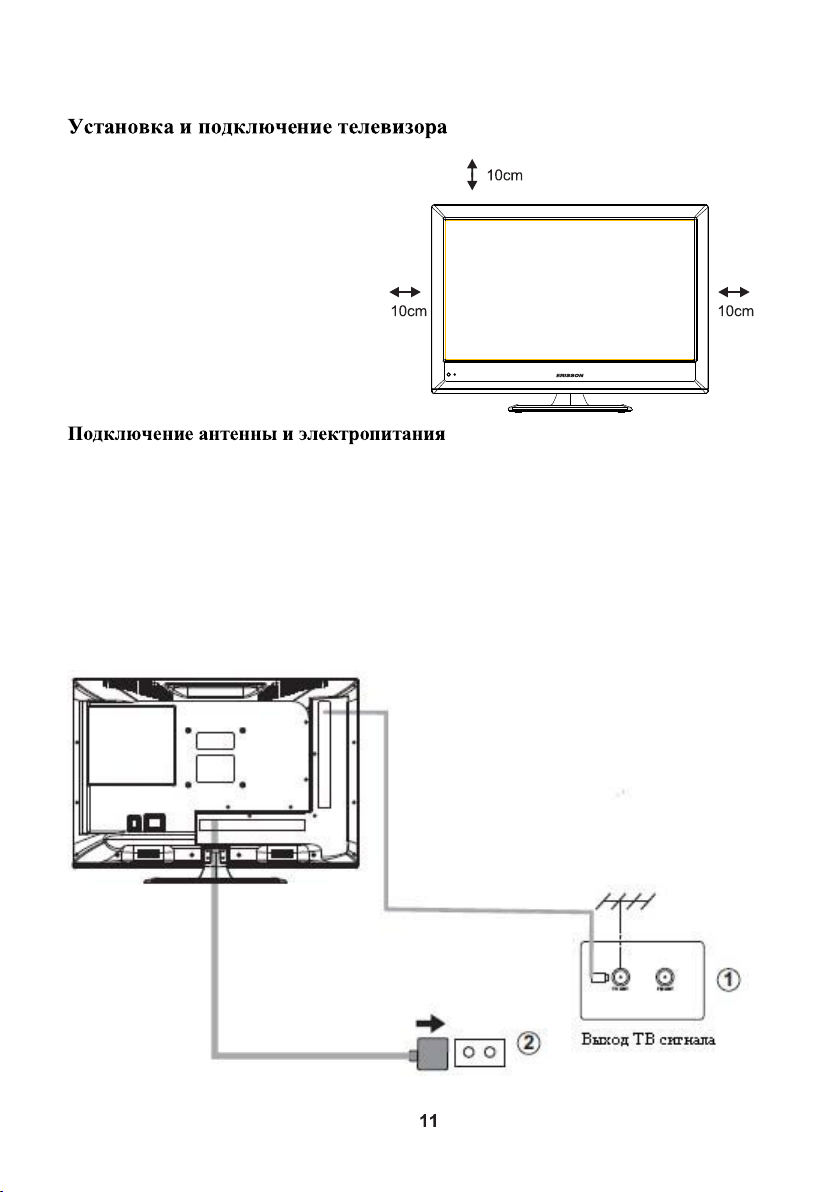

Установка телевизора
Установите телевизор на ровной
п о ве рх н ос т и, ко т о р а я м ож е т
выдержать его вес. Во избежание
опасной ситуации, пожалуйста, не
ставьте телевизор вблизи источников
влаги или тепла (лампа, свечи,
об о г ре в а т е ль ) , н е бл о к иру й т е
вентиляционные отверстия с тыльной
стороны телевизора, расстояние от
предметов до боковых и задней стенов
ТВ не должно быть менее 10 см.
1. Подключите антенный кабель к антенному гнезду с тыльной стороны
телевизора.
2. Вставьте шнур питания в телевизор от адаптера (круглый разъём), вставьте вилку
шнура питания адаптера в розетку питания (переменный ток в диапазоне
напряжений 100 - 240 В, 50/60Гц)*.
3. Вставьте шнур питания в телевизор, вставьте вилку шнура питания в розетку
питания (переменный ток в диапазоне напряжений 100 - 240 В, 50/60Гц).
*- только для модели 16LEE01.
Телевизор может быть подключен к розетке питания без заземляющего контакта
3. Нажмите на кнопку включения/выключения
дежурного режима (на ПДУ или панели ТВ).
Индикатор загорится зелёным цветом. Если
телевизор находится в режиме ожидания
(индикаторная лампа горит красным цветом),
нажмите на кнопку вкл./выкл. на пульте
дистанционного управления или на кнопку на
корпусе ТВ.
ПРИМЕЧАНИЕ: Рисуно к предназнач ен
только для получения информации и может
отличаться от фактического расположения.
Установка батарей:
Снимите крышку с батарейного отсека, который расположен с тыльной стороны
ПДУ, сдвинув ее вниз. Вставьте две батарейки AAA в отсек, соблюдая полярность
«+» и «-» , как обозначено на корпусе ПДУ. Не ставьте старые и новые батареи
вместе или разные типы батарей. Установите обратно крышку на отсек. Когда она
полностью закроется, Вы услышите щелчок.
Использование пульта дистанционного управления:
Всегда направляйте ПДУ на датчик ТВ, расположенный на передней панели
телевизора.
ВНИМАНИЕ:
Батарейки, вставленные в ПДУ, не должны подвергаться воздействию отрытого
огня, прямого солнечного света и т.д.

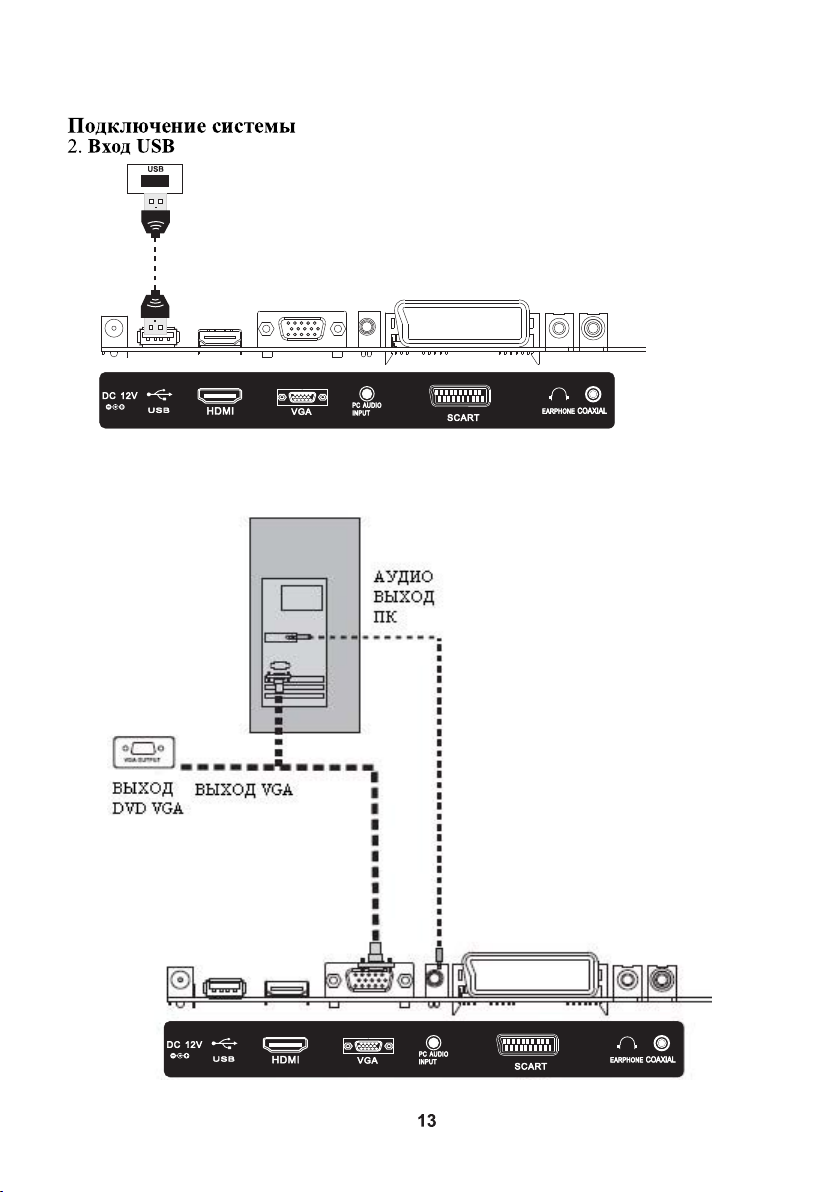

На приведенных ниже схемах показаны основные варианты подключений:
1. ВХОД/ВЫХОД АУДИО/ВИДЕО (AV): Вход аудио/видео, используйте кнопку
SOURCE на пульте дистанционного управления, чтобы выбрать AV .
3. ВХОД ПК: Вход ПК (VGA), используйте кнопку SOURCE
дистанционного управления, чтобы выбрать ПК (PC)
.
на пульте
4. ВХОД HDMI: Вход HDMI, используйте кнопку SOURCE
дистанционного управления, чтобы выбрать HDMI.
на пульте
5. Вход Y РЬ Рг: Вход Y РЬ Рг, используйте кнопку SOURCE
дистанционного управления, чтобы выбрать YPbPr .
на пульте
Доступны следующие виды источников сигнала: ATV, AV, SCART,YPbPr,
HDMI, PC, Media
Нажмите кнопку SOURCE на пульте дистанционного управления, чтобы
отобразить на экране ТВ список источников входа.
Меню каналы
Примечание: Меню Каналы доступно только в режиме ТВ, при нажатии на
кнопку МЕНЮ, функция устанавливается по умолчанию. Если Вы хотите
просмотреть Меню Каналы/Изображ./Звук/Время/Параметры, пожалуйста,
нажмите на ◄/►кнопку для выбора.
Автоматическая настройка будет осуществлять поиск каналов, которые могут
быть настроены и внесены в память телевизора
►
►
Нажмите на MENU, чтобы вывести на экран основное меню, нажмите ◄/► на
чтобы выбрать меню Изображ.
Picture Mode («Режим изображения»)
Выделите функцию и нажмите ENTER или ◄►, чтобы вызвать подменю, которое
показывает режим изображения, который Вы можете выбрать:
Movie(Мягкий)/Dynamic(Динамичный)/Standard(стандартный)/User(Польз. настр).
Brightness(Яркость /Contrast/(Контрастность)/Со1ог (Насыщенность)/Tint
)
(Оттенок, только NTSC)/Sharpness (Резкость)
Выделите функцию и нажмите появится строка для корректировки, затем
нажмите ◄/►для настройки значения. Нажмите или чтобы скрыть
►
MENU EXIT,
экранное меню.
Примечание: Эти значения можно настроить только, когда режим изображения
установлен на User.
Color Temperature (Цветовой тон). Выберите цветовую температуру, которая Вам
нравится. Normal (Средний) Придает белому цвету нейтральный оттенок.
Cool (Холодный) Придает белому цвету голубой оттенок.
Warm (Тёплый) Придает белому цвету красный оттенок.
Noise reduction (Шумоподавление)
Off(Выкл)/Low(Низк.)/Middle(Средн.)/High(Выс.) Вы можете выбрать уровень
шумоподавления, настроив функцию.
Меню звук
Нажмите на MENU для отображения основного меню, и нажмите ◄/►на ПДУ
чтобы выбрать Меню Звук.
Sound Mode («Режим Звучания») Standard(Стандартный)/ Dynamic(Динамичный)/
Soft(Мягкий)/User (Польз. настр)(только в этом режиме можно настроить верхние
частоты и басы).
Bass («Темб НЧ») Настройте звуки нижних частот.
Treble («Тембр ВЧ») Настройте звуки верхних частот.
Balance («Баланс») Настройте уровень звука, который поступает от левого и
правого динамиков.
Auto Volume («АРУ звука») Выберите L/R, чтобы включить или Выкл. чтобы
отменить. При установке осуществляется регулировка звука, который слышен, когда
происходят внезапные изменения в громкости во время прерывания передач или
изменения каналов.
SPDIF MODE Выберите режим SPDIF (PCM/Off (Выкл.)/Auto (Авто)). Примечание:
эта функция является опцией (по желанию заказчика).
Настройка Нижних/Верхних частот/Баланса
1. Выберите режим звучания как пользователь.
2. Выделите функцию и нажмите на кнопки ▲/▼ для отображения подменю, затем
нажмите на кнопки▼/▲ для настройки значения.
Нажмите на MENU для отображения основного меню, и нажмите на ПДУ ◄/►,

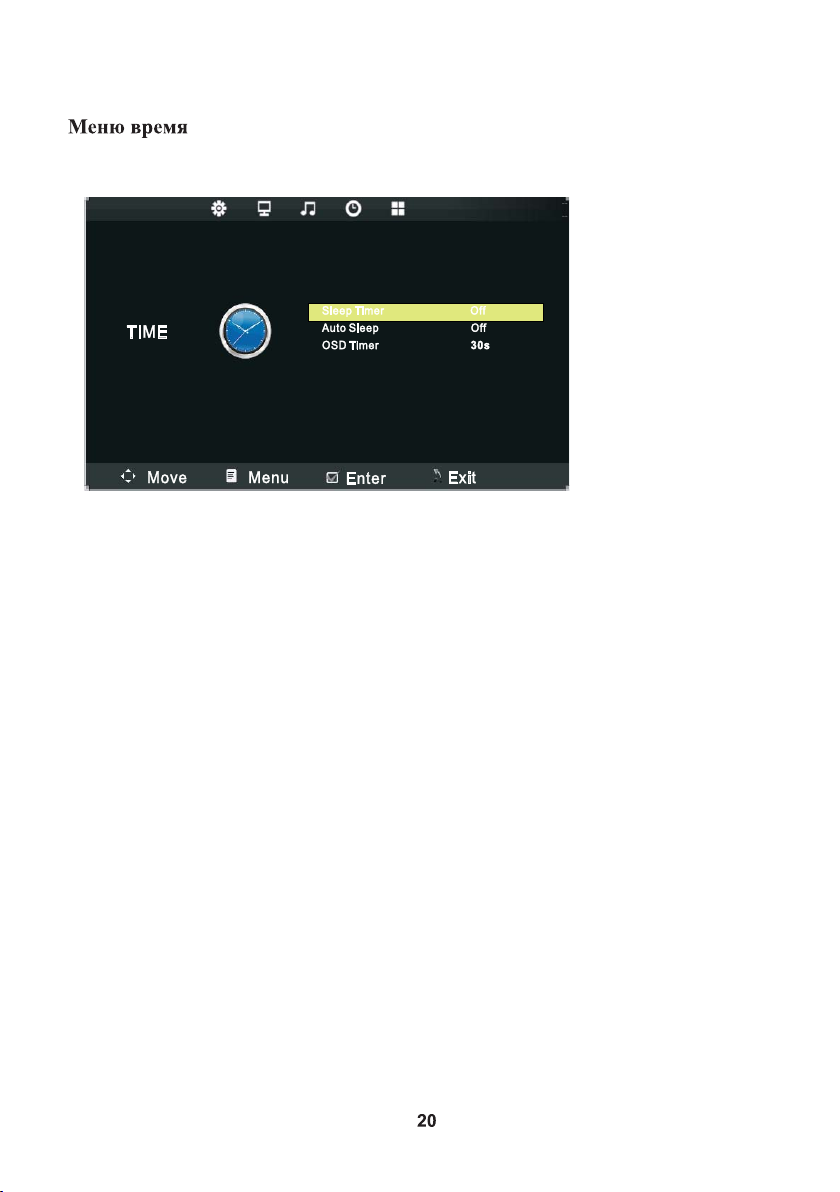

чтобы выбрать меню время
Sleep time (Таймер отключения) Выберите время в минутах, после установки
которого Вы хотите, чтобы телевизор выключался автоматически. Отмените,
установив его в положение Отмен.
Auto Sleep (Автоотключение)
Выберите время в часах, в течение которого телевизор будет находиться в
неактивном состоянии после выполнения последней функции. Отмените, установив
его в положение Выкл.
OSD Timer (Таймер меню) Выберите время в секундах, в течение которого
экранное меню будет отображаться после выполнения последней функции.
параметры
Нажмите на MENU для отображения основного меню, и нажмите на ПДУ ◄/►,
чтобы выбрать меню параметры.
OSD Language (Настройка языков)
TXT LANGUAGE Выбор языка телетекста: WEST, EAST, RUSSIAN, ARABIC,
FARSI.
Aspect ratio («Соо
сторон изображения (Auto/4:3/16:9/Zooml/Zoom2/Just Scan/Panorama).
Blue Screen («Голубой экран») Установите цвет фона голубой или черный, когда
нет входного сигнала.
Key Lock («Блокировка кнопок») Установите блокировку, чтобы дети или другие
нежелательные пользователи не могли пользоваться устройством.
Reset («Восстан. станд. настроек») Вызов заданного значения по умолчанию.
Software Update (USB) («Обновление по USB») Обновите ТВ. Выберите
программное обеспечение в корневом каталоге USB устройства, нажмите на
ENTER, затем нажмите на для обновления и для отмены.► ◄
тношение сторон») Выберите соответствующее соотношение
Установите язык экранного меню.
Примечание: * зависит от типа прошивки изделия.

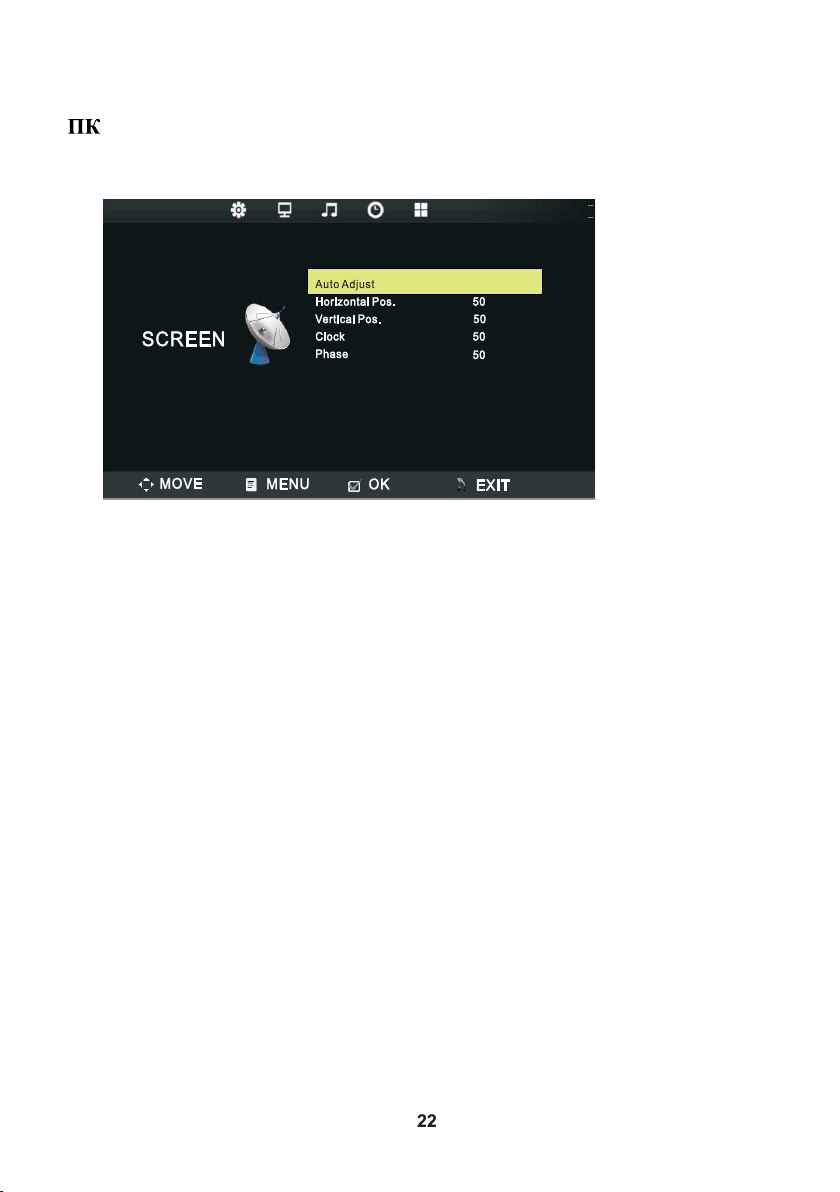

Меню экран (в режиме ПК)
Примечание: Экранное меню доступно в режиме ПК. Эти функции
устанавливаются для настройки экрана ПК. Нажмите на ▼/▲, чтобы выделить
одну из следующих опций, затем нажмите на ENTER или ► чтобы выбрать ее.
Auto Adjust («Автонастройка») Автоматическая настройка значения Clock
(«Часы»), Phase («Фаза»), H-Position («горизонтальное положение») и V-Position
(«вертикальное положение»).
Horizontal Position («Положение по гориз.») Сместите экран вверх или вниз.
Vertical Position (« ») Сместите экран влево или вправо.Положение по верт.
Clock («Часы») Настройте синхронизацию изображения.
Phase («Фаза») Настройте внутреннюю фазу сигнала.
Примечание: * зависит от типа прошивки изделия и может отсутствовать.
Цвет пиктограммы означает, обнаружил Ваш телевизор USB устройство или нет.
Синий - обнаружил, серый - нет
устройство.
Более подробную информацию по:

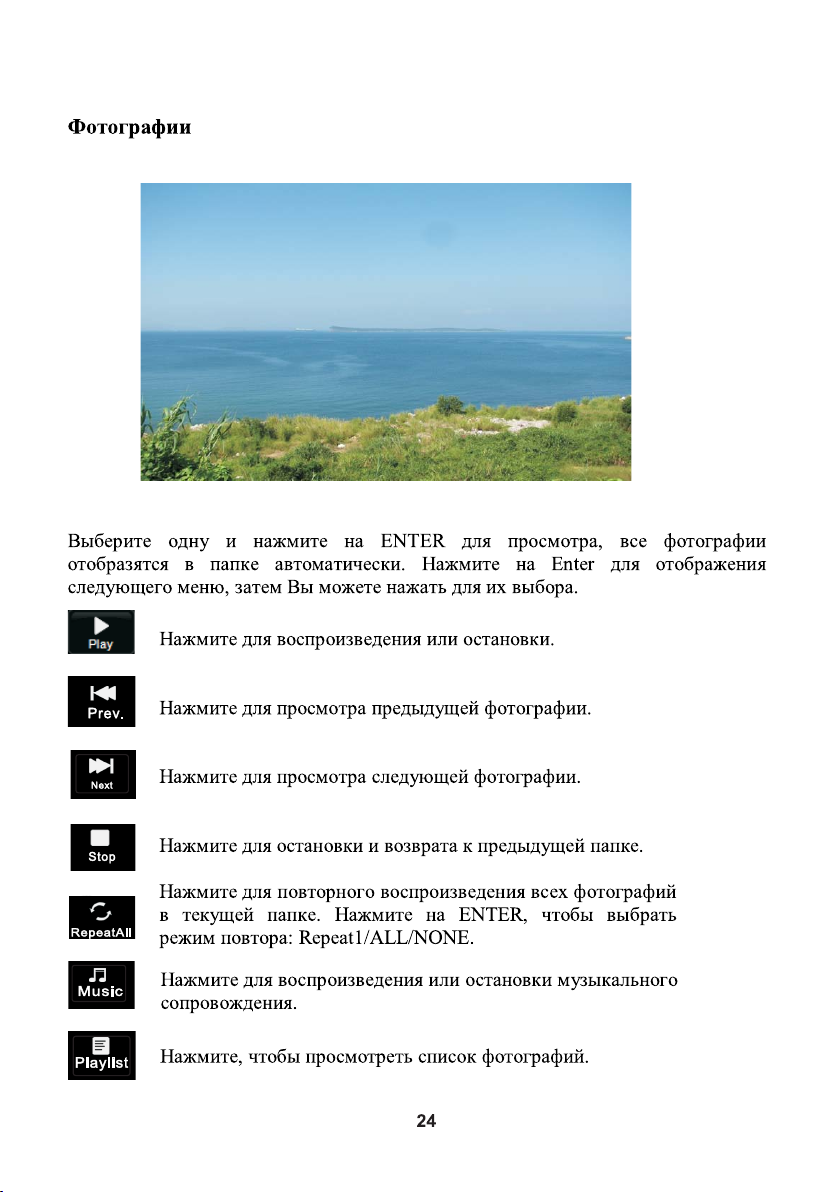

Photo («фотографии») см. на страницах 24-25.

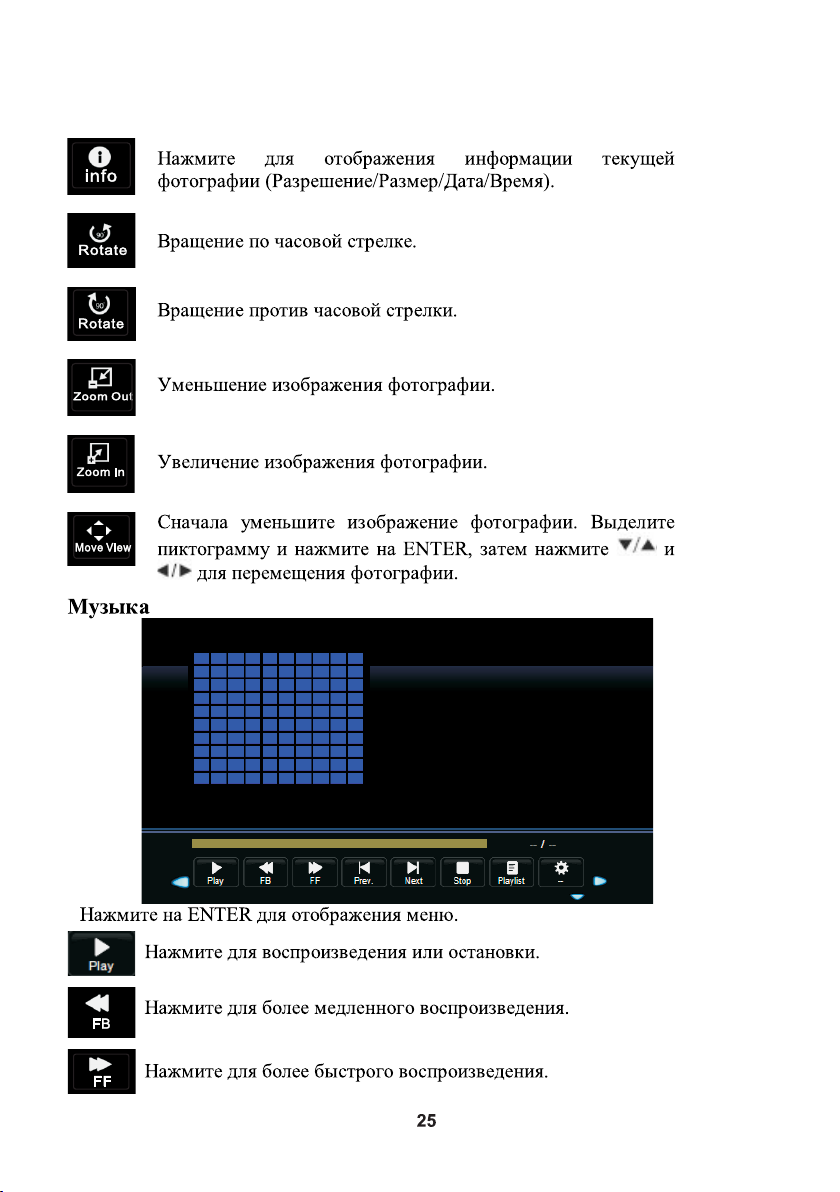

Music («музыка») см. на страницах 25-26.

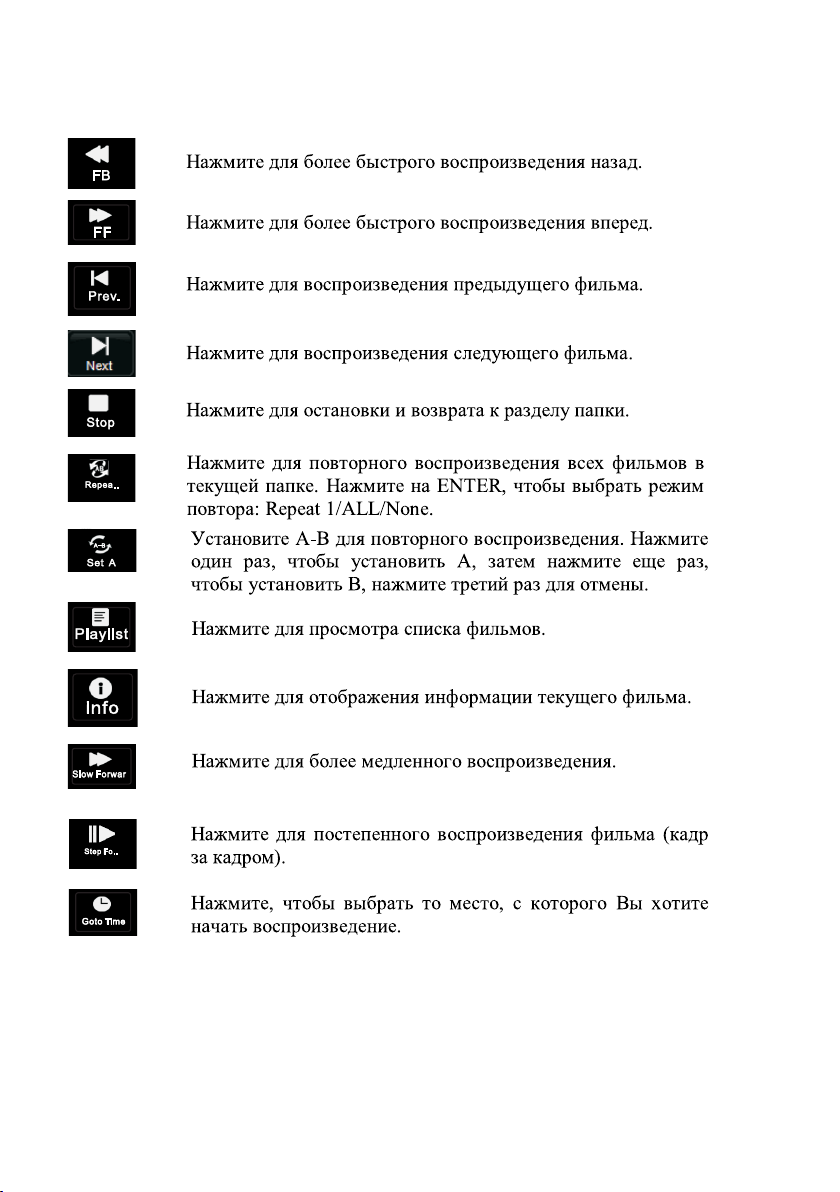

Movie («кино») см. на страницах 26-27.

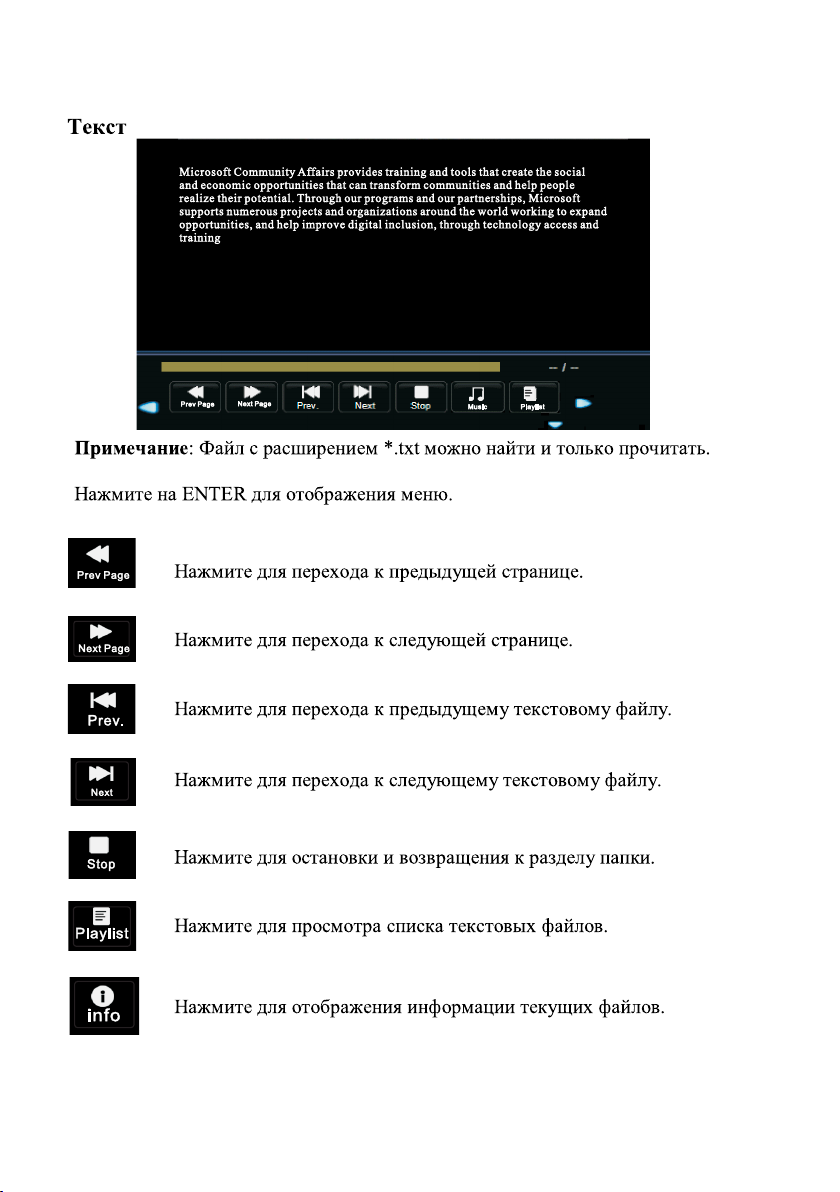

Text («текст»), см. на странице 28.
272829

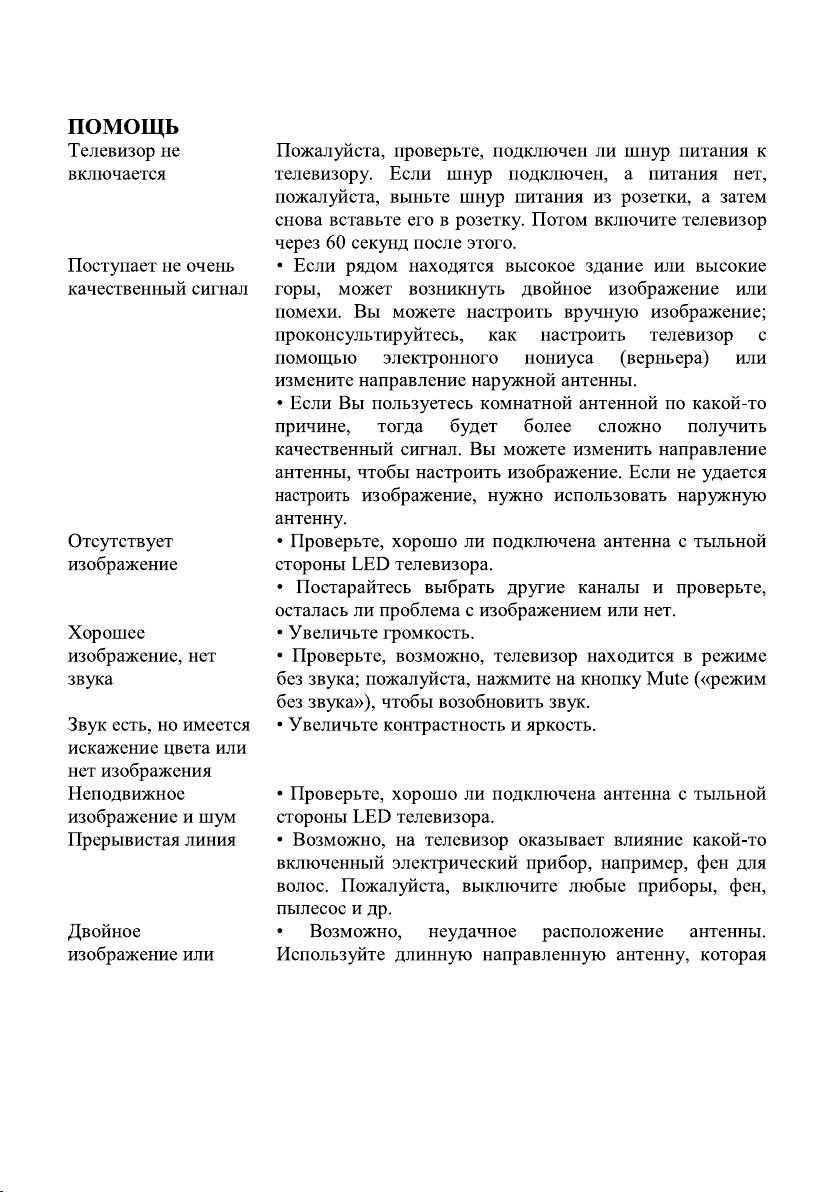

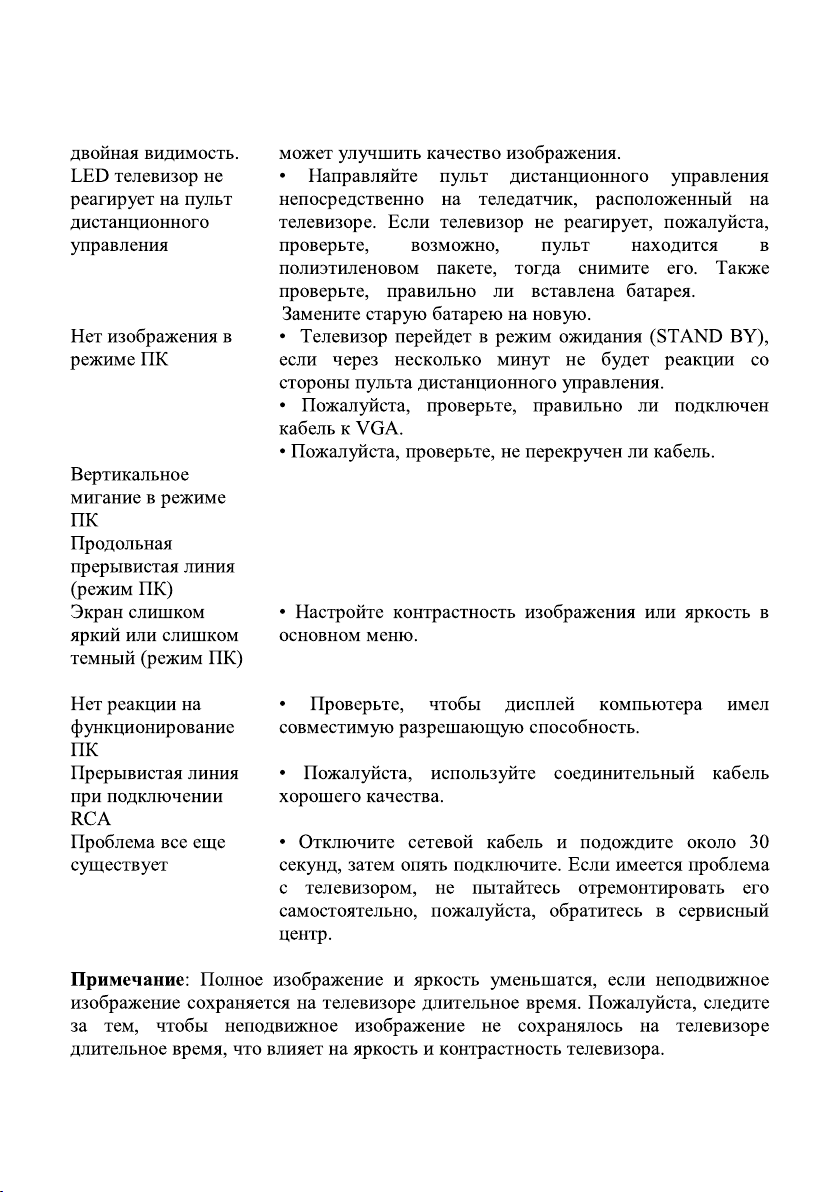

Войдите в основное меню. Используйте опцию Часы
для настройки видеоизображения, чтобы убрать
вертикальную линию.
Настройте Фазу в основном меню, чтобы убрать
горизонтальную прерывистую линию.
30
Размер экрана 16LEE01* 19LEE01 22LEE01 24LEE01
Угол обзора 170° (горизонтальный) / 160° (вертикальный)
Телевизионная система PAL/SECAM
Система звука B/G,D/K,I**
Память, каналов 1-200
Вход/Выход
IN («вход»): TV, AV, YPbPr, PC, PC AUDIO IN,
HDMI, USB, SCART
OUT («выход»): EARPHONE
Выход на динамики, Вт 3 Вт + 3 Вт
Диапазон питающего
напряжения, частота тока
DC 12 В. АС 100-240 В; 50/60Гц
Потребляемая мощность, Вт. 24 36 36 48
Аксессуары Инструкция по Эксплуатации, пульт дистанционного
управления, шнур питания (* модель комплектуется
адаптером питания вместо шнура питания), 2 батарейки
AAA
,COAXIAL
* в зависимости от исполнения может комплектоваться адаптером питания
** опция и может не поддерживаться
31
Loading...
