Ergotron Neo-Flex Notebook PC Stand User Manual

www.ergotron.com

Neo-Flex™ Mobile Work Space

Neo-Flex™モバイルワークスペース

Neo-Flex™移动工作空间

Neo-Flex™ Mobile Work Space(모바일 워크스페이스)

5" (13 cm) LCD lift
E5インチLCDリ

フト

5”LCD升降

5" LCD 리프트(
승강기)

CPU Holder

CPUホールダー

CPU固定座

CPU 홀더

Features

20" (50.8 cm)
Vertical Lift

Ergonomic rear
handle

Scanner holder
bracket

Integrated,
work surface/
keyboard tray
with left/right
mouse tray

Mouse holder
Cable storage
Four dual

casters (front
locking)

特徴

20インチ縦型リ
フト

人間工学的に優れ
たリアハンドル

スキャナーホルダ
ーブラケット

統合型、作業スペ
ース/キーボード
トレー(左右マウ
ストレー付き)

マウスホールダー
ケーブル収納
4つのデュアルキ

ャスター
(前面ロック)

特点

20"垂直升降
符合人体工程学的

后把手
扫描仪托架
一体式带左/右鼠

标托架的工作台/
键盘托

鼠标座
电缆储存盒
四只双滚轮

（前滚轮可锁定）

USA 1-800-888-8458

Europe [phone]

특징 기능

20" 수직형
리프트

인체공학적
디자인의 후방
핸들

스캐너 홀더
브래킷

통합형
워크스페이스/
좌우 마우스
트레이가 장착된
키보드 트레이

마우스 홀더
케이블 보관함
4개의 2중

캐스터
(전방 잠금)

?

www.ergotron.com

Notebook Confi guration

ノートパソコン構成

笔记本电脑配置

노트북 구성

CPU Holder

12

2x

CPUホールダー

CPU固定座

CPU 홀더

2x

1x

2x

17mm

M5 x 6mm

Security Screw

固定ネジ

安全螺丝

Security Screw(안전 스크루)

3

LCD / Notebook

4

LCD / ノートブック
LCD / 笔记本电脑
LCD / 노트북

4x

M6x35mm

LCD

4x

M4 x 10mm

4x

M4 x 10mm

4x

M4 x 25mm

1x

M5 x 18mm

Security Screw

固定ネジ

安全螺丝

Security Screw(안전 스크루)

Notebook

ノートブック

笔记本电脑

노트북

5

4x

6

4x

5-sided Security Wrench

5角固定用レンチ

5角安全扳手

5면 Security Wrench(안전 렌치)

3mm

14mm

10mm

888-24-046P-00 rev. E • 10/07

1 of 10

LCD

Stand

立っている姿勢

支架

선 자세

Sit

座っている姿勢

坐姿

앉은 자세

20" (50.8 cm)

22˚

7˚

5" (13 cm)

a 5 - 18 lbs

(2.27 - 8.16 kg)

b 10 lbs (4.54 kg)

a
b

Stored Energy Hazard: The lift mechanism in the tower is under

tension and will move up rapidly, on its own, as soon as attached

equipment is removed. For this reason, DO NOT remove equipment

or make adjustments to lift tension unless the front assembly

has been moved to the highest position on the tower! Failure to

follow this instruction may result in serious personal injury and/or

equipment damage!

警告蓄積エネルギーの危険性:タワーのリフト機構には張

WARNING

力がかかっており、付属していた器具が取り外されるた瞬間に

高速で上に移動します。このため、前面の部品がタワーの最

高位置にきていない場合は、器具を取り外したり、張力を調節

して増加させないようにしてください。この指示に従わない
場合、重篤な身体傷害および/または器具の破損の原因となる

ことがあります。

(1194mm)

警告 储能危害：支柱中的升降机构有张力并会在拆除所安装

的设备后自行快速上升。因此，在将前部装置移到支柱最顶端

时，不要拆除设备或调节升降张力。不遵守本规定可能导致严重

的人身伤害和/或设备损坏！

경고 저장에너지 위험성: 타워의 리프트 기계장치는 장력을

받는 상태에 있으며, 장착 장비가 제거되자마자 바로 자체의

빠른 속도로 올라가게 됩니다. 이러한 이유로 전방 에셈블리가

타워의 가장 높은 지점으로 올라가기까지는 장비 제거나

리프트의 장력을 조정하지 마십시오! 이 안내를 따르지 않으면,

심각한 부상 및/또는 장비의 손상을 초래할 수 있습니다!

Notebook

ノートブック

笔记本电脑

노트북

Stand

立っている姿勢

支架

선 자세

Sit

座っている姿勢

坐姿

앉은 자세

20" (508mm)

47"

< 28 lbs

(< 12.7 kg)

19"

(483mm)

(1194mm)

10 -15"

(262-389mm)

7.44" (189mm)

7.32" (186mm)

47"

(637mm)

3.5" (89mm)

25" (637mm)

19"

(483mm)

25"

(189mm)

(186mm)

7.44"

7.32"

(1702mm)

45" (1145mm)

67"

16.5"

(419mm)

17"

(432mm)

16.5"

(419mm)

45"

(1145mm)

17"

(432mm)

CPU Holder

CPUホールダー

CPU固定座

CPU 홀더

2 of 10

3"- 8.5"

(76-216 mm)

12"-18"

(305-457 mm)

<30 lbs. (13.6 kg)

888-24-046P-00 rev. E • 10/07

1

2

a b

17mm

180˚

CPU Holder NOTE: If you are not attaching a CPU to your cart, skip step 2 and proceed to step 3.

CPUホールダー注:カートにCPUを取り付けない場合、ステップ2は省略してステップ3に進んでください。

CPU固定座 注意：如果你不在推车上安装主机，则跳过第2步，进入第3步。

CPU 홀더 주: CPU를 카트에 장착하지 않는 경우, 단계 2를 건너뛰고 단계 3으로 진행합니다.

b

a

3mm

5-sided Security Wrench

5角固定用レンチ

5角安全扳手

5면 Security Wrench(안전 렌치)

c d

888-24-046P-00 rev. E • 10/07

3 of 10

2

e

CPU Holder

CPUホールダー

CPU固定座

CPU 홀더

f

g

3mm

Caution: Do Not over tighten fasteners. Over-

tightening may cause damage to fasteners.

注意:留金は締めすぎないようにしてください。

強く締め付けすぎると、金具が破損する原因と

なります。

小心：不要过度拧紧紧固件。过度拧紧可能会损

坏紧固件。

주의: 패스너를 너무 조이지 않도록 하십시오.

너무 조이면 패스너에 손상이 발생할 수

있습니다.

NOTE: Position at bottom of tower. Do

not tighten at this time.

傾く危険性:ブラケットの位置

は、CPUがタワーのできるだけ低い

位置に来るようにします。

倾覆危险：固定托架，以将主机安装

在支柱尽可能低的位置。

넘어질 위험: 브래킷을 위치시켜
CPU를 타워에 가급적이면 낮게

장착합니다.

5-sided Security Wrench

5角固定用レンチ

5角安全扳手

5면 Security Wrench(안전 렌치)

5-sided Security Wrench

5角固定用レンチ

5角安全扳手

5면 Security Wrench(안전 렌치)

Tipping Hazzard: Position bracket so

that CPU attaches as low as possible on

the tower.

注:タワーの底辺に位置させます。
この時点ではまだ締めないでくださ

い。

注意：位于支柱的底部。这时候不要

拧紧。

주: 타워의 하단에 위치시킵니다.

이제는 조이지 마십시오.

h

4 of 10

888-24-046P-00 rev. E • 10/07

2

i

1x

CPU Holder

CPUホールダー

CPU固定座

CPU 홀더

M5 x 18mm

Security Screw

固定ネジ

安全螺丝

Security Screw(안전 스크루)

5-sided Security Wrench

5角固定用レンチ

5角安全扳手

5면 Security Wrench(안전 렌치)

j

5-sided Security Wrench

5角固定用レンチ

5角安全扳手

5면 Security Wrench(안전 렌치)

k

3

ab

LCD

4

6

Notebook

ノートブック

笔记本电脑

노트북

888-24-046P-00 rev. E • 10/07

8

5 of 10

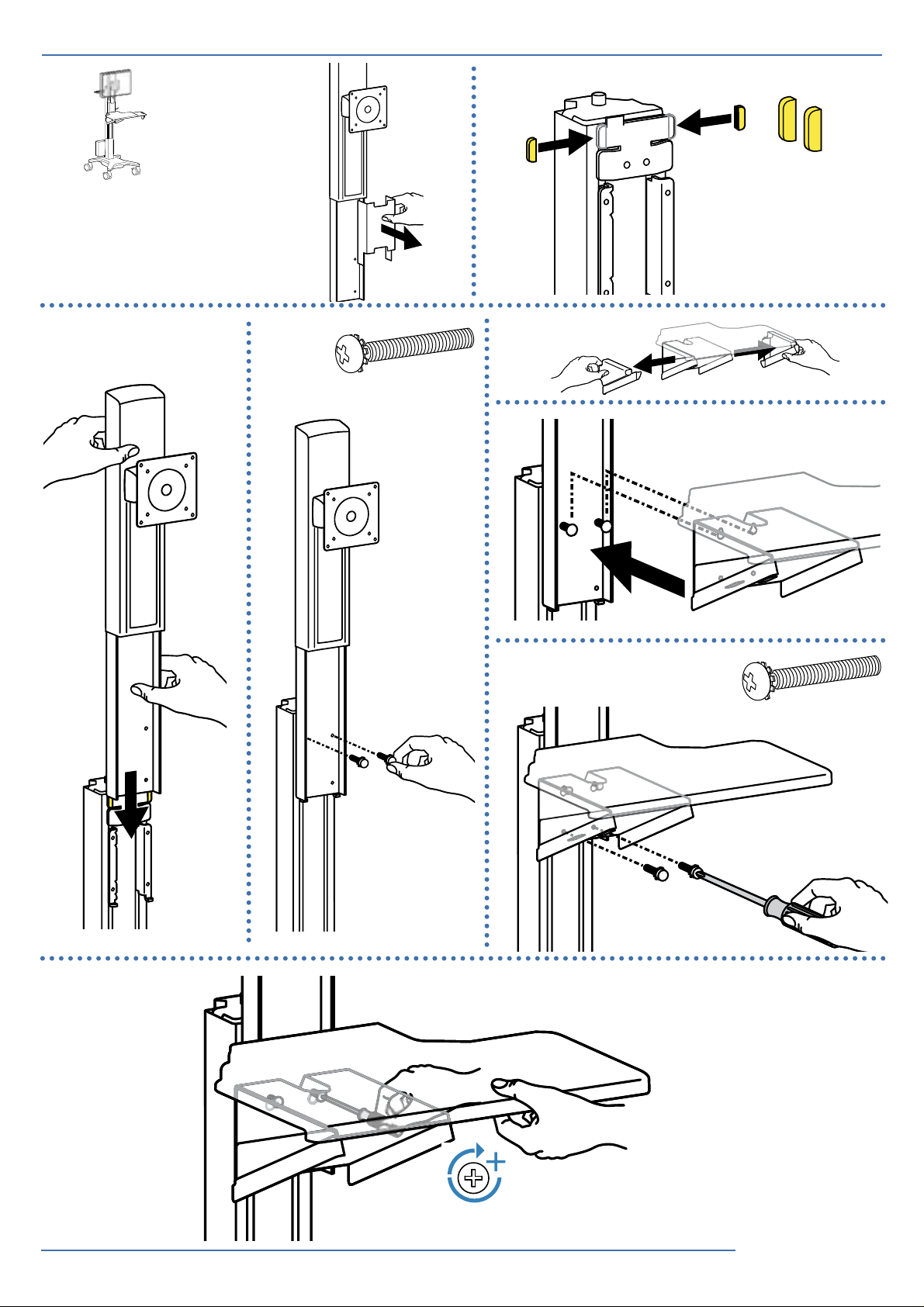

4

LCD

a b

c d e

2x

M6x35mm

f

g

2x

M6x35mm

h

6 of 10

888-24-046P-00 rev. E • 10/07

LCD

4

75x75mm &100x100mm Mount

75x75mmまたは100x100mm取り付け

75x75mm和100x100mm安装架

75x75mm 및 100x100mm 설치대

i

4x

M4 x 10mm

75x75mm Recessed Mount

75x75mmくぼみつき取り付け

75x75mm凹进式安装架

75x75mm Recessed Mount(리세스트 설치대)

4x

M4 x 25mm

Cable Routing
Route display cables down riser and into the cable box mounted under the worksurface. Use cable box to store
excess cables.

j

ケーブルの配線
ディスプレイのケーブルをライザー下から、作業スペース下に取り付けられたケーブルボックスに配線
します。ケーブルボックスに余分なケーブルを収納します。

电缆敷设
将显示器电缆沿着升降器向下，穿到工作台下面的电缆盒中。使用电缆盒放置过长的电缆。

Cable Routing(케이블 라우팅)
디스플레이 케이블을 라이저 아래와 작업대 아래에 장착되어 있는 케이블 상자 안으로 보냅니다. 케이블
상자는 여분의 케이블 보관용으로 사용합니다.

10mm

k

l

888-24-046P-00 rev. E • 10/07

9

7 of 10

4

Notebook

ノートブック

笔记本电脑

노트북

a

b

c

2x

M6x35mm

d

e f

g

4x

2x

M6x35mm

4x

Cable Routing

h

Route display cables down riser and into the cable box mounted under the worksurface. Use cable box to store excess cables.

ケーブルの配線
ディスプレイのケーブルをライザー下から、作業スペース下に取り付けられたケーブルボックスに配線します。ケーブルボックスに余分なケーブルを収納し
ます。

电缆敷设
将显示器电缆沿着升降器向下，穿到工作台下面的电缆盒中。使用电缆盒放置过长的电缆。

Cable Routing(케이블 라우팅)
디스플레이 케이블을 라이저 아래와 작업대 아래에 장착되어 있는 케이블 상자 안으로 보냅니다. 케이블 상자는 여분의 케이블 보관용으로 사용합니다.

8 of 10

888-24-046P-00 rev. E • 10/07

5

LCD

Stored Energy Hazard: The lift mechanism in the tower is under tension and

WARNING

will move up rapidly, on its own, as soon as attached equipment is removed.

For this reason, DO NOT remove equipment or make adjustments to lift

tension unless the front assembly has been moved to the highest position

on the tower! Failure to follow this instruction may result in serious personal

injury and/or equipment damage!

警告蓄積エネルギーの危険性:タワーのリフト機構には張力がかか

っており、付属していた器具が取り外されるた瞬間に高速で上に移動し

ます。このため、前面の部品がタワーの最高位置にきていない場合は、

器具を取り外したり、張力を調節して増加させないようにしてくださ

い。この指示に従わない場合、重篤な身体傷害および/または器具の破

損の原因となることがあります。

警告 储能危害：支柱中的升降机构有张力并会在拆除所安装的设备后

自行快速上升。因此，在将前部装置移到支柱最顶端时，不要拆除设备或

调节升降张力。不遵守本规定可能导致严重的人身伤害和/或设备损坏！

경고 저장에너지 위험성: 타워의 리프트 기계장치는 장력을 받는

상태에 있으며, 장착 장비가 제거되자마자 바로 자체의 빠른 속도로
올라가게 됩니다. 이러한 이유로 전방 에셈블리가 타워의 가장 높은

지점으로 올라가기까지는 장비 제거나 리프트의 장력을 조정하지

마십시오! 이 안내를 따르지 않으면, 심각한 부상 및/또는 장비의 손상을

초래할 수 있습니다!

Notebook

ノートブック

笔记本电脑

노트북

6

14mm

a

888-24-046P-00 rev. E • 10/07

9 of 10

7

ba

10 of 10

888-24-046P-00 rev. E • 10/07
