MX Desk Mount LCD Arm
User's Guide
Guía del usuario
Manuel de l’utilisateur
Benutzerhandbuch
Gebruikersgids
Guida per l’utente
ユーザーガイド
用户指南
사용자 안내서
ABCD EFG
1
1x 1x
1x 4x 3x
1x
2
3
2x
4
1x
M3 x 6mm
4x
M6 x 14mm
1x
4x 8x 4x
Set Your Workstation to Work For YOU!
Height Position top of screen slightly below eye level.
Position keyboard at about elbow height with wrists at.
Distance Position screen an arm's length from face—at least 20” (508mm).
Position keyboard close enough to create a 90˚ angle in elbow.
Angle Tilt screen to eliminate glare.
1x
6mm
M6 x 10mm
1x
4mm
M4 x 6mm
2x
M6 x 12mm
4x
200 mm
4x
M4 x 10mm
(7.9")
To Reduce Fatigue
Breathe Breathe deeply through your nose.
Blink Blink often to avoid dry eyes.
Break • 2 to 3 minutes every 20 minutes
• 15 to 20 minutes every 2 hours.
0˚/90˚
(130 mm)
Learn more about ergonomic computer use at:
888-45-155-W-01 rev. D • 10/08
5"
75˚
360˚
5˚
www.computingcomfort.org
180˚
14 - 30 lbs
(6.35 - 13.61 kg)
180˚
1/8
WARNING! Pinch Point
ADVERTENCIA: Peligro de pellizco
AVERTISSEMENT! Point de pincement
WAARSCHUWING! Afknelpunt
WARNUNG! Quetschkante
AVVERTENZA! Punto di possibile schiacciamento
警告:ピンチポイントです。
警告！ 小心被夹
경고! 핀치 포인트
WARNING! Stored Energy Hazard: The arm mechanism is under tension and will move up rap-
idly, on its own, as soon as attached equipment is removed. For this reason, DO NOT remove
equipment unless the arm has been moved to the highest position! Failure to follow this
instruction may result in serious personal injury and/or equipment damage!
ADVERTENCIA: Riesgo de energía almacenada: El mecanismo del brazo está bajo ten-
sión y se moverá rápidamente hacia arriba, por sí mismo, tan pronto como se retire
el equipo acoplado. Por ello, NO retire el equipo a menos que esté colocado en
su posición más elevada. El incumplimiento de esta instrucción puede provocar
lesiones personales graves y dañar el equipo.
AVERTISSEMENT! Risque d’énergie accumulée : Le mécanisme du bras est
sous tension et se lèvera rapidement, tout seul, dès que le matériel est
retiré. Pour cette raison, NE PAS retirer votre matériel à moins que le bras
n’ait été mis à la position la plus élevée ! Risque de blessure corporelle
et/ou d’endommagement du matériel en cas de non-respect de cette
instruction !
WAARSCHUWING! Rischio da energia immagazzinata: il meccanismo del braccio è sotto tensione e si muove rapidamente da sé
non appena si toglie l’apparecchiatura a cui è collegato. Per questo
motivo, NON rimuovere l’apparecchio a meno che il braccio non sia stata portato sulla posizione più alta. La mancata osservanza di
questa precauzione può causare infortuni gravi e/o danni all’apparecchiatura.
WARNUNG! Gefährdung durch gespeicherte Energie: Der Arm-Mechanismus der Arbeits äche steht unter Spannung und bewegt
sich von allein und schnell nach oben, sobald das befestigte Gerät abgenommen wird. Entfernen Sie aus diesem Grund die Geräte
nur, wenn sich der Arm auf der höchsten Position be ndet! Eine Missachtung dieser Anweisung kann zu ernsthaften Verletzungen
und/oder Beschädigungen am Gerät führen.
AVVERTENZA! Gevaar door opgeslagen energie: het hefmechanisme van het werkoppervlak staat onder spanning en verplaatst
zich zelfstandig snel omhoog wanneer de bevestigde apparatuur wordt verwijderd. Verwijder apparatuur daarom ALLEEN nadat de
arm in de hoogste stand is gezet! Als u deze instructie niet opvolgt, kan dit tot ernstig persoonlijk letsel en/of beschadiging van de
apparatuur leiden!
警告:蓄積エネルギーの危険:アームメカニズムには張力が作用しており、付属機器を取り外すと自動的に素早く上に跳ね上が
ります。そのため、付属機器を取り外す前にアームは一番上の位置に移動してください。この指示を無視すると、重大な人体へ
の傷害や機器の損傷を招く恐れがあります。
警告！ 储能危险： 支臂机构处于受力状态，在拆除所安装的设备后会自行快速上升。 因此，在将支臂移到最高位置之前，不要拆
除设备！ 不遵守本规定可能导致严重的人身伤害和/或设备损坏！
경고! 저장된 에너지 위험: 팔 메커니즘은 장력을 받으며 부착한 장비를 제거하면 곧바로 빠른 속도로 위로 튕겨 오릅니다. 따라서
팔이 가장 높은 위치로 이동해 있지 않은 상태로는 장비를 제거하지 마십시오! 이 지침을 따르지 않으면 심각한 부상을 입거나 장비
가 손상될 수 있습니다!
2/8
888-45-155-W-01 rev. D • 10/08
Choose Mounting Method
1
a
b
c
2x
M6 x 12mm
4mm
4x
3x
M6 x 10mm
a
3x
4mm
b
< .63" (16 mm)
c
d
.5" - 1.63" (11 - 41 mm)
1.42" - 2.6" (36 - 66 mm)
de
CAUTION: For secure arm attachment
and to avoid equipment damage,
plate must make contact with underside of desk on both sides of the hole.
< 3"
(80 mm)
0.31" - 2"*
(8 - 80 mm)
888-45-155-W-01 rev. D • 10/08
3/8
2
3
Attach Display
ATORNILLE MONITOR
FIXER L’ECRAN
Montage des Displays
Bevestig beeldscherm
Fissare il display
ノート型パソコンを取付ける
安装显示器
디스플레이 부착
90˚
0˚
1x
M3 x 6mm
A
5
B
C
D
5
5
6
4/8
E
6
888-45-155-W-01 rev. D • 10/08
A
75 x 75mm
4x
M4 x 10mm
100 x 100mm
B
C
1
4x
M4 x 10mm
200 x 100mm
2x
200 mm
(7.9")
4x
M4 x 6mm
888-45-155-W-01 rev. D • 10/08
2
4x
M6 x 14mm
4x
6mm
5/8

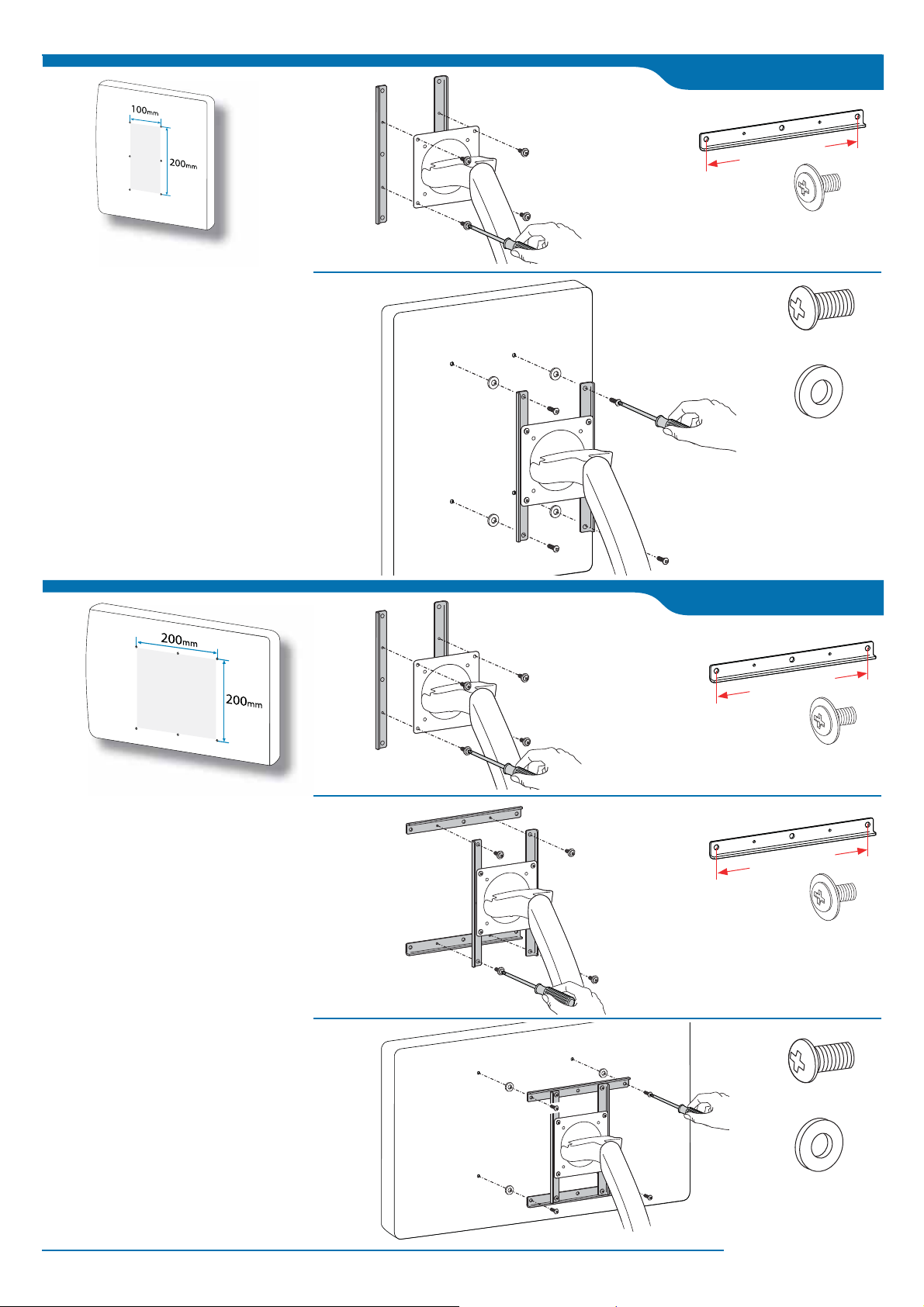

D
1
100 x 200mm
2x
2
200 mm
4x
M4 x 6mm
4x
4x
(7.9")
M6 x 14mm
6mm
E
1
2
200 x 200mm
2x
200 mm
2x
200 mm
(7.9")
4x
M4 x 6mm
(7.9")
4x
M4 x 6mm
6/8
3
4x
M6 x 14mm
4x
6mm
888-45-155-W-01 rev. D • 10/08
Cable Routing
Guía de cableado
4
Câblage
Kabelführung
Kabels trekken
Disposizione dei cavi
ケーブルの配線
电缆敷设
Cable Routing(케이블 라우팅)
It is important that you adjust this product according to the weight of the mounted equipment as described in the following steps. Any time
equipment is added or removed from this product, resulting in a change in the weight of the mounted load, you should repeat these adjustment
5
steps to ensure safe and optimum operation.
Adjustments should move smoothly and easily through the full range of motion and stay where you set it. If adjustments are di cult and do not stay in the desired position, follow the
instructions to loosen or tighten the tension to create a smooth, easy adjustment motion. Depending on your product and the adjustment, it may take several turns to notice a di erence.
Los movimientos de ajuste deben poder realizarse de manera suave y rme dentro de la amplitud de movimiento permitida, y mantenerse donde usted los je. Si los ajustes son abruptos o
no permanecen en dicha posición, siga las instrucciones para a ojar o ajustar la tensión y suavizar así el movimiento. Dependiendo del producto y el ajuste, es posible que deba hacer varios
intentos hasta poder observar la diferencia .
Les réglages doivent s'e ectuer facilement et sans forcer dans toutes les positions et rester en place une fois réalisés. Si les réglages sont di ciles à e ectuer et ne restent pas en position, suivez
les instructions pour desserrer ou resserrer la tension a n que les mouvements soient plus aisés. Selon le produit que vous utilisez et le réglage, il faut parfois e ectuer plusieurs tours de vis
avant de remarquer une di érence.
Einstellungen sollten über den gesamten Verstellbereich gleichmäßig und leicht durchzuführen sein und an der eingestellten Position verbleiben. Lassen sich die Einstellungen nur schwer durchführen oder
bleibt das Gerät nicht in der gewünschten Position, folgen Sie der Anleitung und lockern oder verstärken Sie die Spannung für eine gleichmäßige und leichte Einstellung. Je nach Produkt und Einstellung
muss dies mehrmals wiederholt werden, um einen Unterschied zu merken.
Verplaatsingen moeten soepel en eenvoudig over het volle bewegingsbereik mogelijk zijn, en de ingestelde positie moet gehandhaafd blijven. Als aanpassingen moeilijk zijn en de gewenste
positie blijft niet gehandhaafd, dan volgt u de instructies om de spanning te verminderen of vergroten om een soepele, eenvoudige aanpassing mogelijk te maken. Al naargelang uw product en
de gewenste aanpassing, kunnen een paar slagen nodig zijn om verschil te merken.
I componenti a posizione regolabile devono essere spostabili in modo regolare e agevolmente per la loro intera corsa e rimanere fermi quando li si rilasciano. Se risulta di cile regolare la
posizione di un componete o questo non rimane nella posizione desiderata, seguire le istruzioni per ridurre o aumentare la tensione di bloccaggio a nché il movimento risulti agevole e
facilmente regolabile. A seconda del prodotto e del tipo di regolazione, possono essere necessarie più corse prima di notare una di erenza.
調整は可動域内でスムーズかつ簡単に動く必要があり、選定した位置にしっかり固定されなければなりません。調整の動きがぎこちなく、選定位置で固定されない場合は、調整がスムーズに
できるよう、説明書に従って張力を増減します。お使いの製品や調整によっては、違いがはっきりするまで何回か回さなければならないこともあります。
调节应当能在整个动作范围内灵活自如，并能固定在所调整的位置。如果调节困难且不能固定在想要的位置上，请遵照说明书拧松或拧紧，使调节动作灵活自如。根据您所用产品及调节方式，可
能需要旋转几圈后才能注意到差别。
조절 장치는 전체 이동 범위에서 부드럽고 쉽게 이동할 수 있어야 하며 사용자가 지정한 위치에 유지되어야 합니다. 조절이 어렵고 원하는 위치에 고정되지 않을 경우 지침에 따라 장력을
줄이거나 높여 조절 장치가 부드럽고 쉽게 움직이게 하십시오. 제품과 조절 장치에 따라 여러 번 돌려야 차이가 느껴질 수 있습니다.
Lift – Up and down
a
Elevación (arriba y abajo)
Ajustement en hauteur : bas et haut
Höhenverstellung – rauf und runter
Verstel in hoogte – Omhoog en omlaag
Sollevamento – Su e Giù
リフト(上下)
升降（上下）
높이 (위/아래로)
(130 mm)
Tilt – Forward and Backward
Inclinación (adelante y atrás)
b
Inclinaison : Avant et arrière
Neigung – vor und zurück
Kantel – Naar voren en naar achteren
Inclinazione – Avanti ed Indietro
チルト(前後)
倾斜（前后）
기울기 – 앞/뒤로
888-45-155-W-01 rev. D • 10/08
75˚
5˚
5"
4mm
Follow these instructions to tighten or loosen tension.
Siga estas instrucciones para ajustar o a ojar la tensión.
Suivez ces instructions pour desserrer ou resserrer la tension.
Befolgen Sie diese Anleitung, um die Spannung zu lockern oder zu verstärken.
Volg deze instructies om de spanning te vergroten of verkleinen.
Seguire queste istruzioni per aumentare o ridurre la tensione di bloccaggio.
圧力を増減するには次の手順に従います。
遵照这些说明拧紧或拧松。
다음 지침에 따라 장력을 높이거나 줄이십시오.
4mm
Follow these instructions to tighten or loosen tension.
Siga estas instrucciones para ajustar o a ojar la tensión.
Suivez ces instructions pour desserrer ou resserrer la tension.
Befolgen Sie diese Anleitung, um die Spannung zu lockern oder zu verstärken.
Volg deze instructies om de spanning te vergroten of verkleinen.
Seguire queste istruzioni per aumentare o ridurre la tensione di bloccaggio.
圧力を増減するには次の手順に従います。
遵照这些说明拧紧或拧松。
다음 지침에 따라 장력을 높이거나 줄이십시오.
7/8
8/8
888-45-155-W-01 rev. D • 10/08
