Ergoline Vitamin D3
843007 / Index „_“ / de / en / 09.2005
Gebrauchsanweisung
Operating Instructions
Page 3

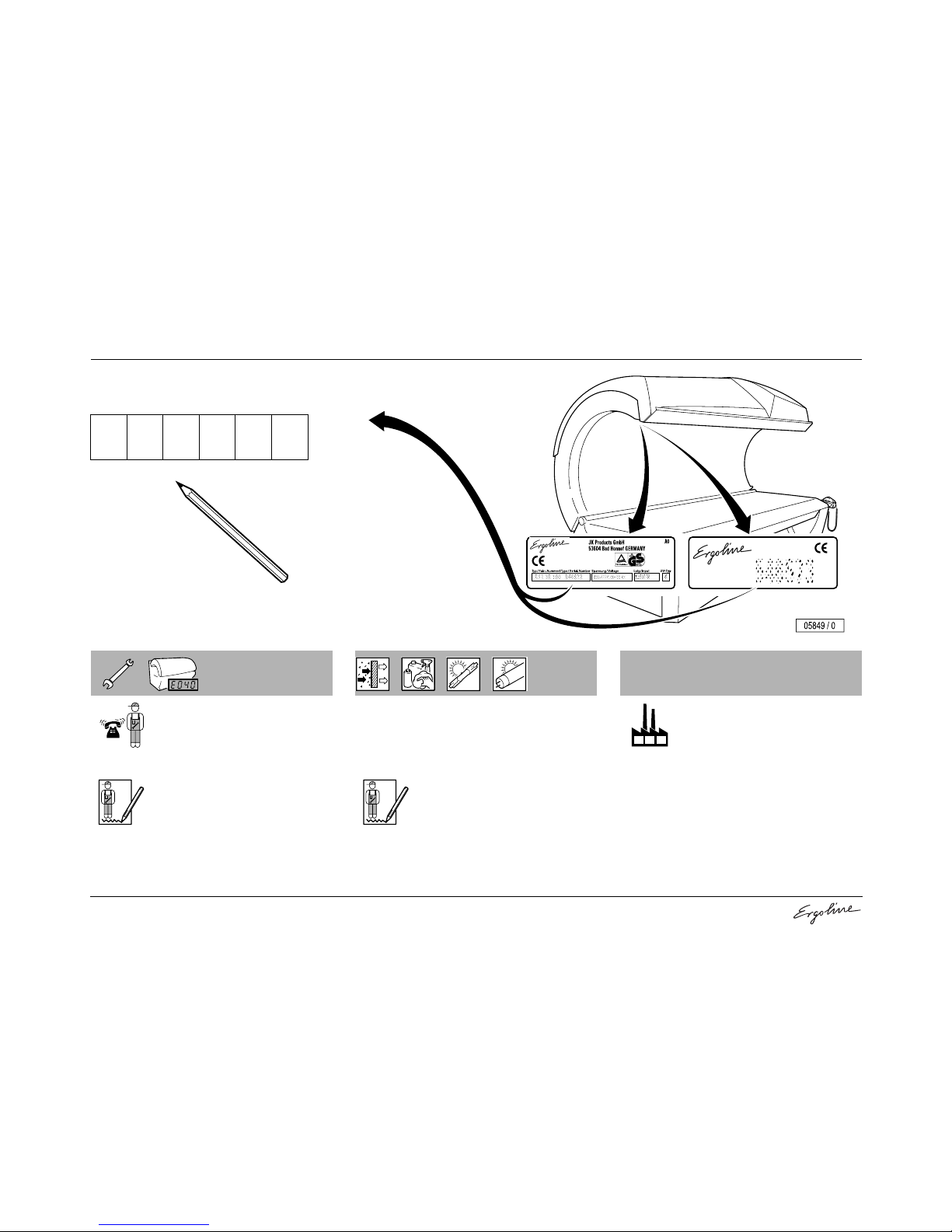

2
JK-Global Service GmbH
Rottbitzer Straße 69
53604 Bad Honnef (Rottbitze)
GERMANY
JK-Licht GmbH
Eduard-Rhein-Str. 3
53639 Königswinter
GERMANY
JK-Products GmbH
Köhlershohner Straße
53578 Windhagen
GERMANY
O
+49 (0) 22 24 / 818-861
+49 (0) 22 24 / 818-205
E-Mail:
[email protected]
V
+49 (0) 22 44 / 9239-0
+49 (0) 22 44 / 9239-24
+49 (0) 22 24 / 818-140
+49 (0) 22 24 / 818-166
Page 4
3
Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
So nutzen Sie die Gebrauchsanweisung . . . . . . . . . .7
Table of contents . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
How to use the instruction manual. . . . . . . . . . . . . .31
Page 5
4
Vorwort
Vorwort
Liebe Kundin, lieber Kunde,
mit der Wahl eines Ergoline Gerätes haben Sie sich für ein technisch
hochentwickeltes und leistungsstarkes Gerät entschieden. Ihr Gerät ist
bei uns mit größter Sorgfalt und Präzision hergestellt worden und hat
zahlreiche Qualitäts- und Sicherheitskontrollen durchlaufen, um einen
störungsfreien und sicheren Betrieb zu gewährleisten. Aber auch Sie
selbst können wesentlich dazu beitragen, dass Sie mit Ihrem Gerät lange
Zeit zufrieden sind. Wenn Sie die Tipps und Hinweise aus der Gebrauchsanweisung befolgen, wird Ihnen Ihr Gerät eine Menge Spaß und
Freude bringen.
Für Rückfragen stehen wir Ihnen gerne beratend zur Verfügung.
1)
Ihre
Ergoline GmbH
• Lesen und beachten Sie die Informationen dieser Gebrauchsanweisung. Sie vermeiden Unfälle und verfügen über ein funktionstüchtiges und einsatzbereites Gerät.
• Berücksichtigen Sie auch die allgemeingültigen, gesetzlichen und
sonstigen Regelungen und Rechtsvorschriften – auch des Betreiberlandes – sowie die gültigen Umweltschutzbestimmungen!
• Die örtlich gültigen Bestimmungen der Berufsgenossenschaften oder
sonstiger Aufsichtsbehörden sind immer zu beachten!
1) +49 (0) 2224 / 818-257 +49 (0) 2224 / 818- 254
Page 6
Inhalt
5
Inhalt
Inhaltsverzeichnis
Wichtige Sicherheitshinweise und Informationen. . . . . . . . .7
So nutzen Sie die Gebrauchsanweisung. . . . . . . . . . . . . . . . . . . . . . . . 7
Bedeutung der Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Richtlinien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Export . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Sensorbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Zeitsteuerung mit Sensorbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Wartung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Gerät spannungsfrei schalten und gegen Wiedereinschalten
sichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Produkthinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Informationen zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Sonnen – aber richtig! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Allgemeine Schutzhinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Herstellergarantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Empfohlene Besonnungszeiten . . . . . . . . . . . . . . . . . . . . . . 51
Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Übersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Ausklappseite 54
Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Ermittlung der Besonnungszeit per Sensor . . . . . . . . . . . . . . . . . . . . 56
Start des Gerätes/Funktionen beim Start . . . . . . . . . . . . . . . . . . . . . . 57
UV-Lampen während der Besonnung aus- und einschalten . . . . . . . 58
Laufzeit der Effektbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Gesichtsfeld aus- und einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Körperkühlung regulieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Voice Guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Musikkanal (Channel) wählen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Lautstärke einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Übersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Ausklappseite 68
Reinigungsintervalle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Page 7
6
Inhalt
Inhalt
Wartungsintervalle, Lampenbestückung und Bestellnummern . . . . . . 69
Sensor reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Chipkarte für neuen Lampensatz wechseln. . . . . . . . . . . . . . . . . . . . . 75
UV-Niederdrucklampen im Unterteil reinigen/wechseln. . . . . . . . . . . . 76
UV-Niederdrucklampen im Oberteil reinigen/wechseln . . . . . . . . . . . . 78
Innenraumbeleuchtung reinigen/wechseln . . . . . . . . . . . . . . . . . . . . . 80
UV-Hochdrucklampen und Filterscheiben in den Gesichtsfeldern
reinigen/wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Effektbeleuchtung Oberteil reinigen/wechseln. . . . . . . . . . . . . . . . . . . 86
Effektbeleuchtung Frontblende reinigen/wechseln . . . . . . . . . . . . . . . 88
Filter im Unterteil reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Filtermatten im Oberteil reinigen/wechseln . . . . . . . . . . . . . . . . . . . . . 92
Voreinstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
Voreinstellungen über die Bedientafel . . . . . . . . . . . . . . . . . . . . . . . . . 96
Voreinstellungen mit einem Handheld . . . . . . . . . . . . . . . . . . . . . . . . . 98
Stichwortverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Störung, Ursache und Abhilfe – siehe „Fehlercodes“,
Bestell-Nr. 800751
Kalibrieren – siehe „Kalibrieren
“,
Bestell-Nr. 843005
Hinweis:
Gegenüber Darstellungen und Angaben dieser Gebrauchsanweisung sind technische Änderungen vorbehalten!
Der Nachdruck und die Vervielfältigung – auch auszugsweise –
ist nur mit unserer vorherigen schriftlichen Genehmigung und
mit Quellenangabe gestattet.
Page 8
Bitte lesen und beachten ...
7

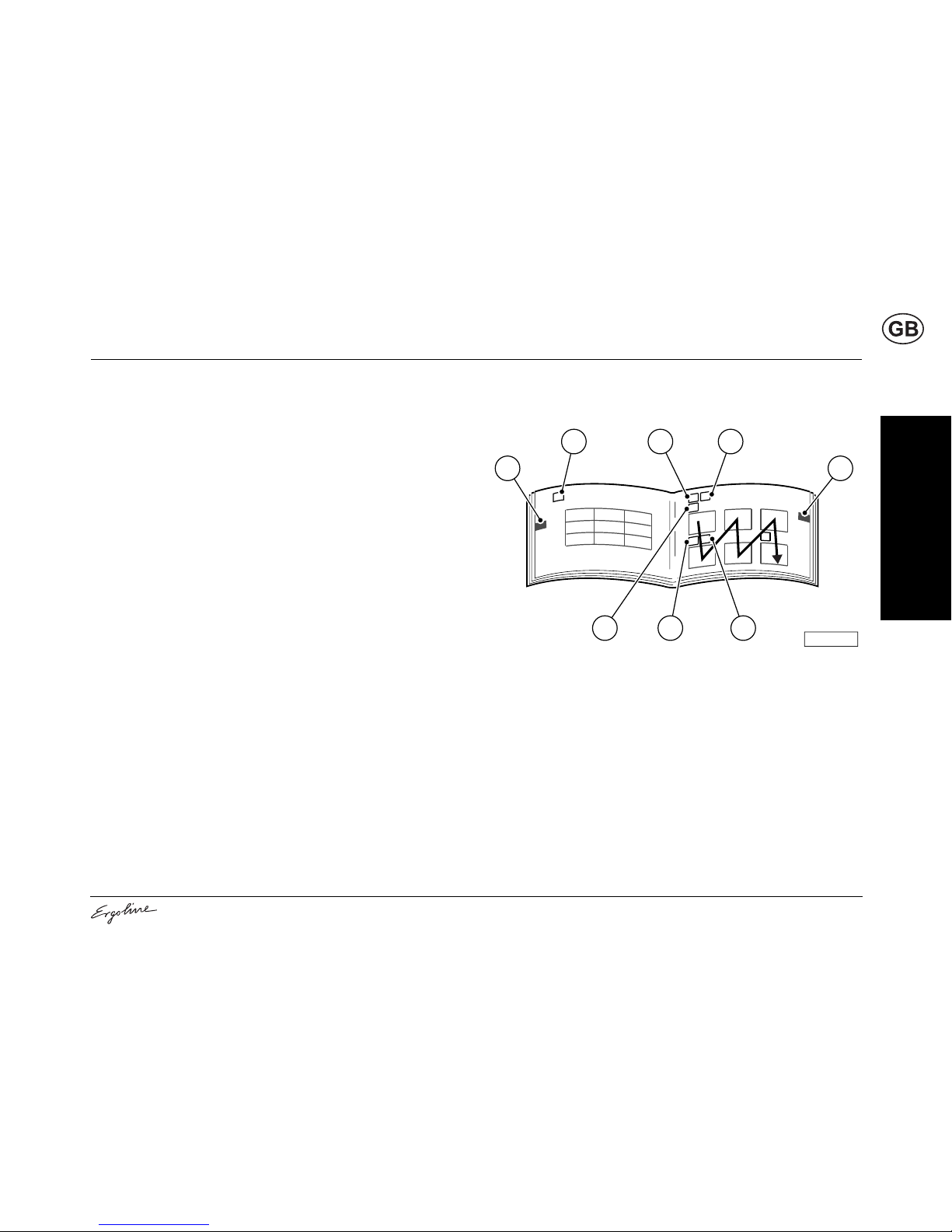

So nutzen Sie die
Gebrauchsanweisung
Wichtige Sicherheitshinweise und Informationen
So nutzen Sie die Gebrauchsanweisung
Die Kapitel „Beschreibung/Bedienung“, „Technische Daten“ und „Wartung“ in dieser Gebrauchsanweisung enthalten überwiegend Grafiken
und Symbole, aber nur wenig Text. Wichtige allgemeine Informationen
und Sicherheitshinweise finden Sie hier im ersten Kapitel.

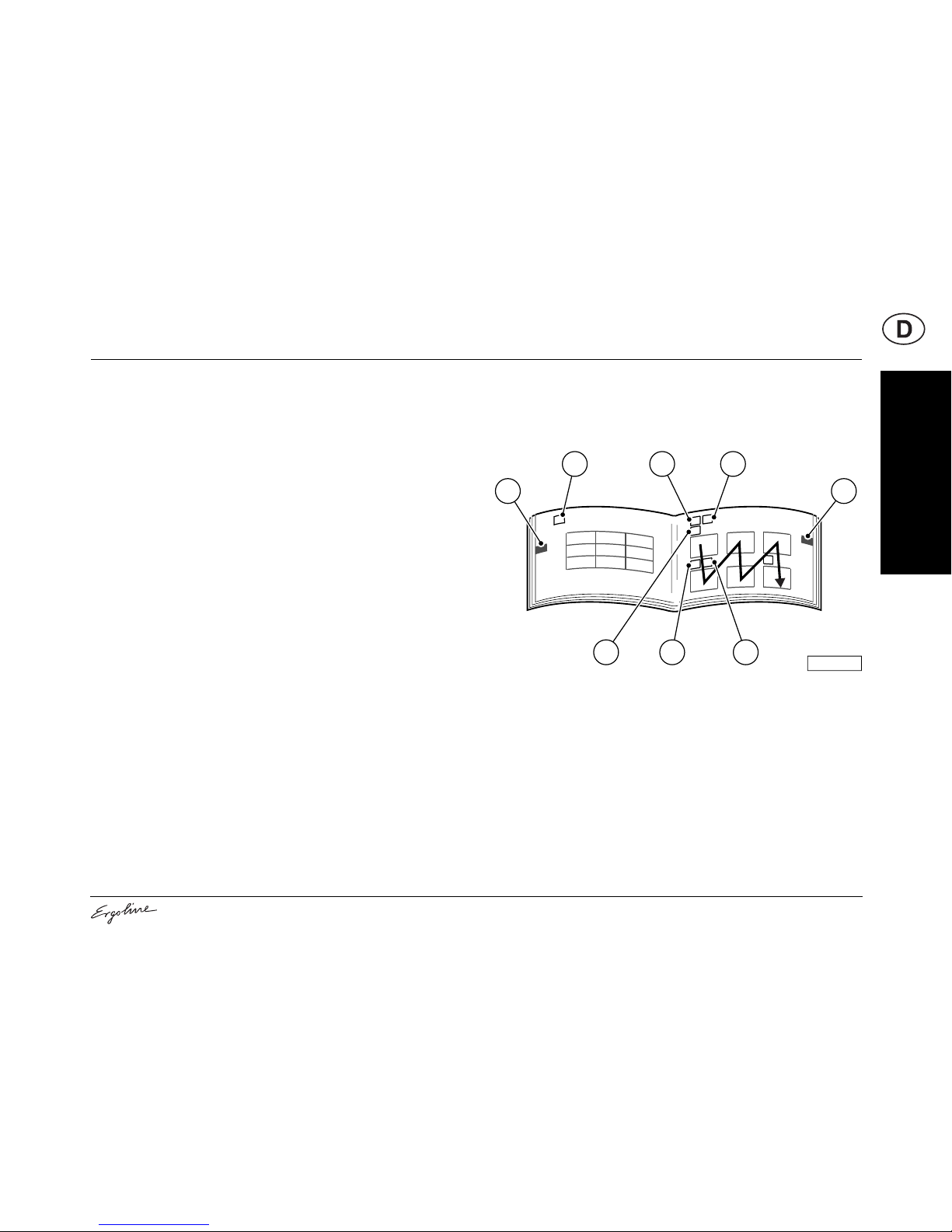

Es gibt mehrere Arten von Symbolen:
• Kapitel-Symbole (1) (z.B. Bedienung). Diese Symbole sind schwarz
hinterlegt und auf dem äußeren Seitenrand platziert. Das KapitelSymbol kann zusätzlich als Seitenüberschrift (2) benutzt werden.
• Symbole in der obersten Zeile (3) gelten für die gesamte Seite. Es
kann sich um Überschriften oder wichtige Hinweise handeln.
• Symbole direkt über einer Grafik (4) beziehen sich auf den Arbeits-
schritt, der in der Grafik dargestellt wird.
Die Bedeutung der Symbole wird ab Seite 8 in diesem Kapitel erklärt.
03174 / 0
1
33
1
2
4 44
Page 9
8
Bitte lesen und beachten ...
Bedeutung der Symbole
Bedeutung der Symbole

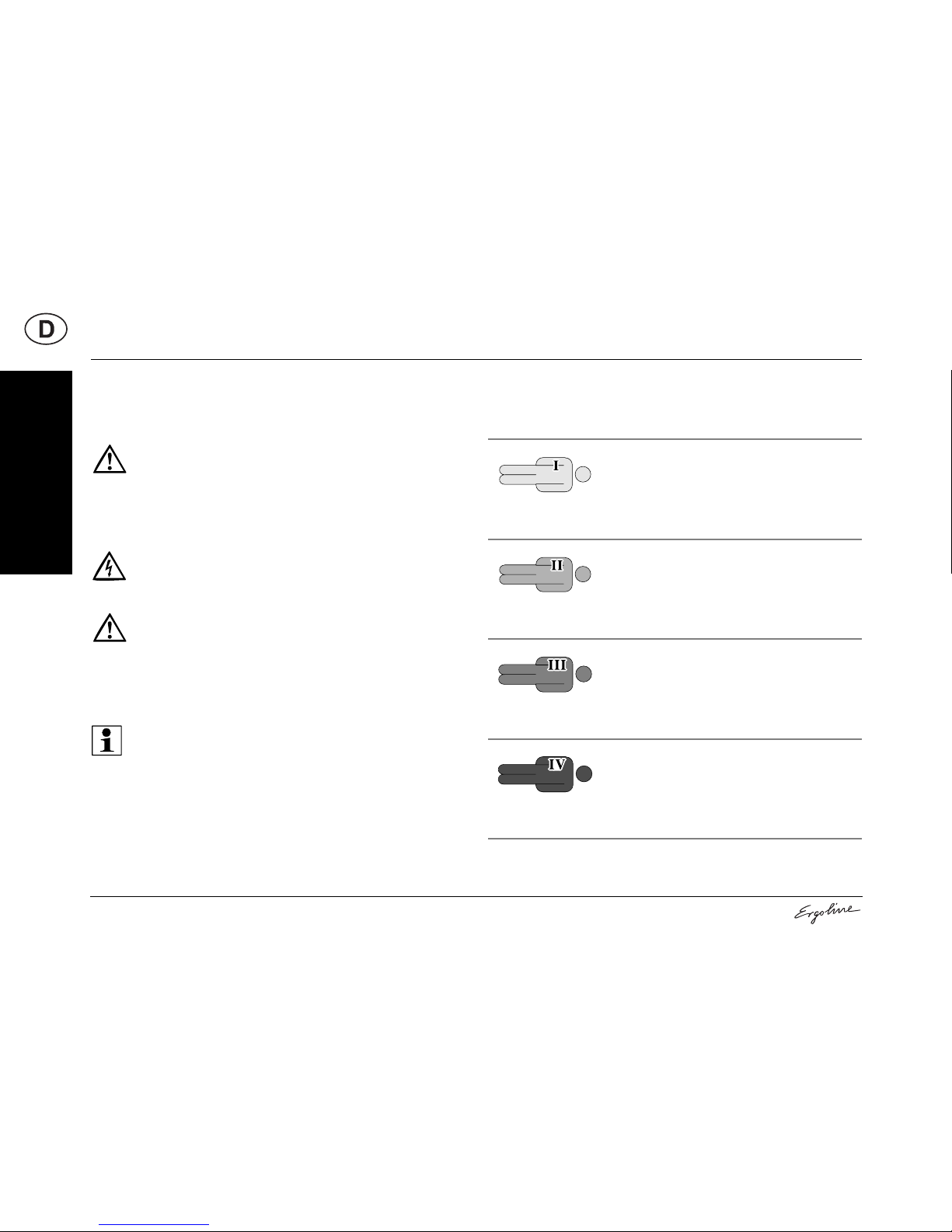

Gefahrenhinweise
Beispiel:
Wichtige Informationen:
Symbole der Besonnungstabelle – siehe Seite 51
Gefahr!
Dieser Sicherheitshinweis – Warndreieck mit dem Wort „Gefahr“ – weist darauf hin, dass vor allem mit Gefahren für Personen zu rechnen ist (Lebensgefahr, Verletzungsgefahr).
Lebensgefahr!
Warnung vor elektrischem Strom!
Achtung!
Dieser Sicherheitshinweis – Warndreieck mit dem Wort „Achtung“ – weist darauf hin, dass vor allem mit Gefahren für Geräte,
Material oder Umwelt zu rechnen ist.
Hinweis:
Dieses Symbol kennzeichnet keine Sicherheitshinweise, sondern gibt Informationen zum besseren Verständnis der Abläufe.
Hauttyp I (empfindlich):
– Immer bis häufig Sonnenbrand.
– Verträgt wenig natürliche Sonne.
– Keine Besonnungssitzungen erlaubt.
Hauttyp II (hell):
– Häufig Sonnenbrand.
– Verträgt ca. 10-20 min. natürliche Sonne.
– Max. 60 Besonnungssitzungen pro Jahr.
Hauttyp III (normal):
– Selten Sonnenbrand.
– Verträgt ca. 20-30 min. natürliche Sonne.
– Max. 43 Besonnungssitzungen pro Jahr.
Hauttyp IV (dunkel):
– Selten Sonnenbrand.
– Verträgt ca. 40 min. natürliche Sonne.
– Max. 33 Besonnungssitzungen pro Jahr.

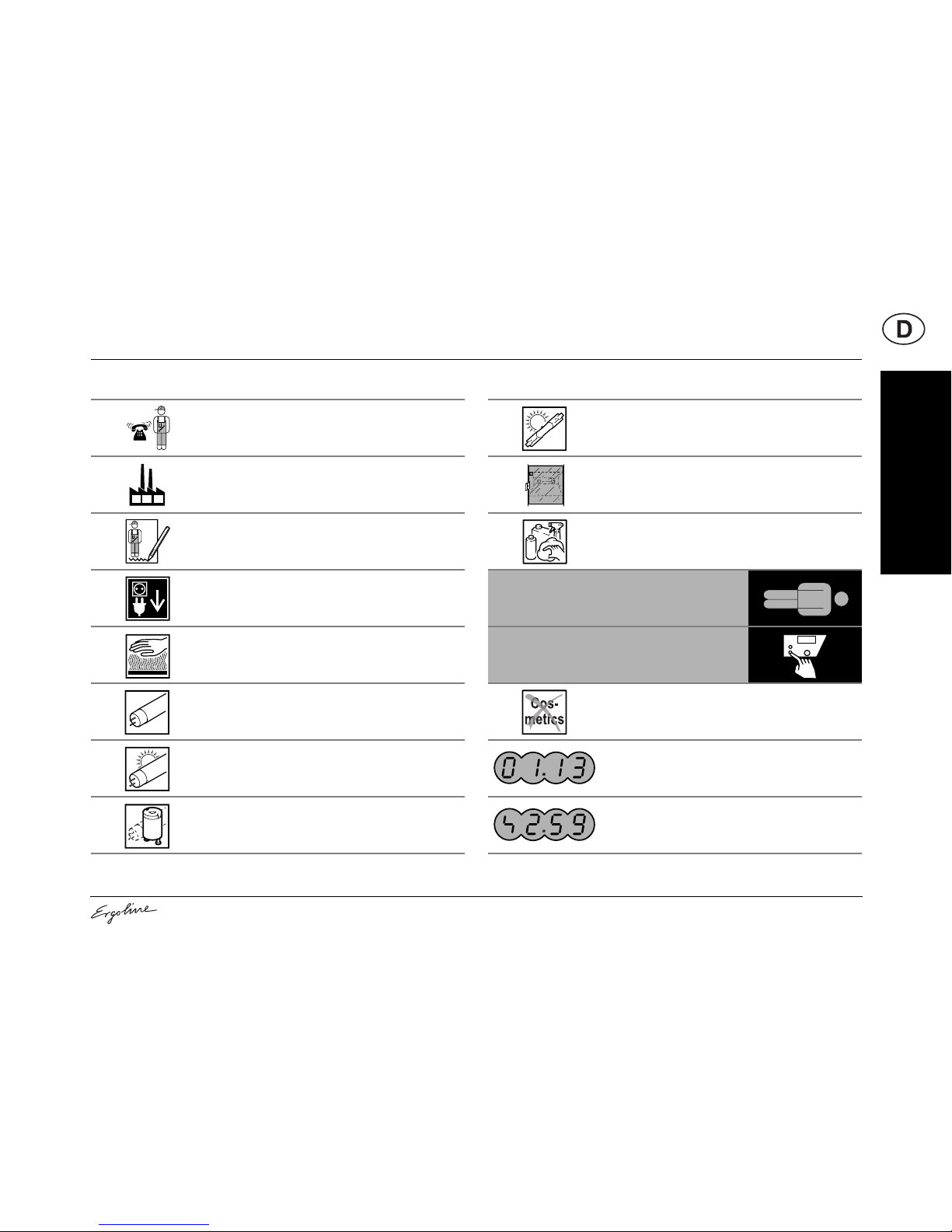

Page 10
Bitte lesen und beachten ...
9
Bedeutung der Symbole
Symbole für Beschreibung, Bedienung und Wartung

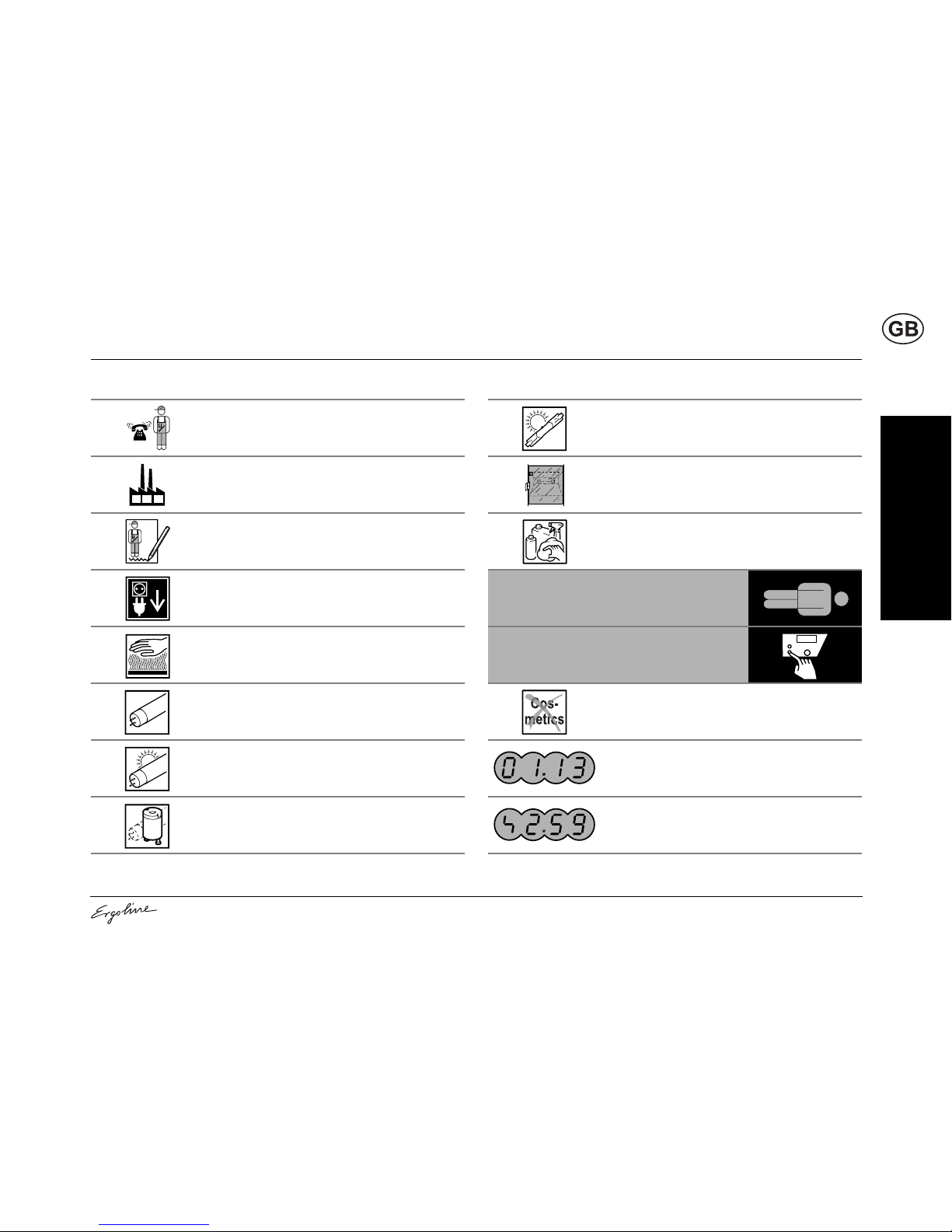

Kundendienst
Hersteller
Teile-/Artikel-Nummer (für Bestellungen)
Gefahr!
Gerät spannungsfrei schalten
– vom Netz trennen
Verbrennungsgefahr!
Nicht berühren, heiße Oberfläche.
Niederdrucklampen
UV-Niederdrucklampen
Starter für Niederdrucklampen
UV-Hochdrucklampen
Filterscheiben
Reinigungs- und Desinfektionsmittel
Besonnungstabelle
Bedienung
Haut ohne Kosmetika
Anzeige Besonnungszeit
Anzeige der Nachlaufzeit (Lüfternachlauf)
Page 11
10
Bitte lesen und beachten ...
Bedeutung der Symbole

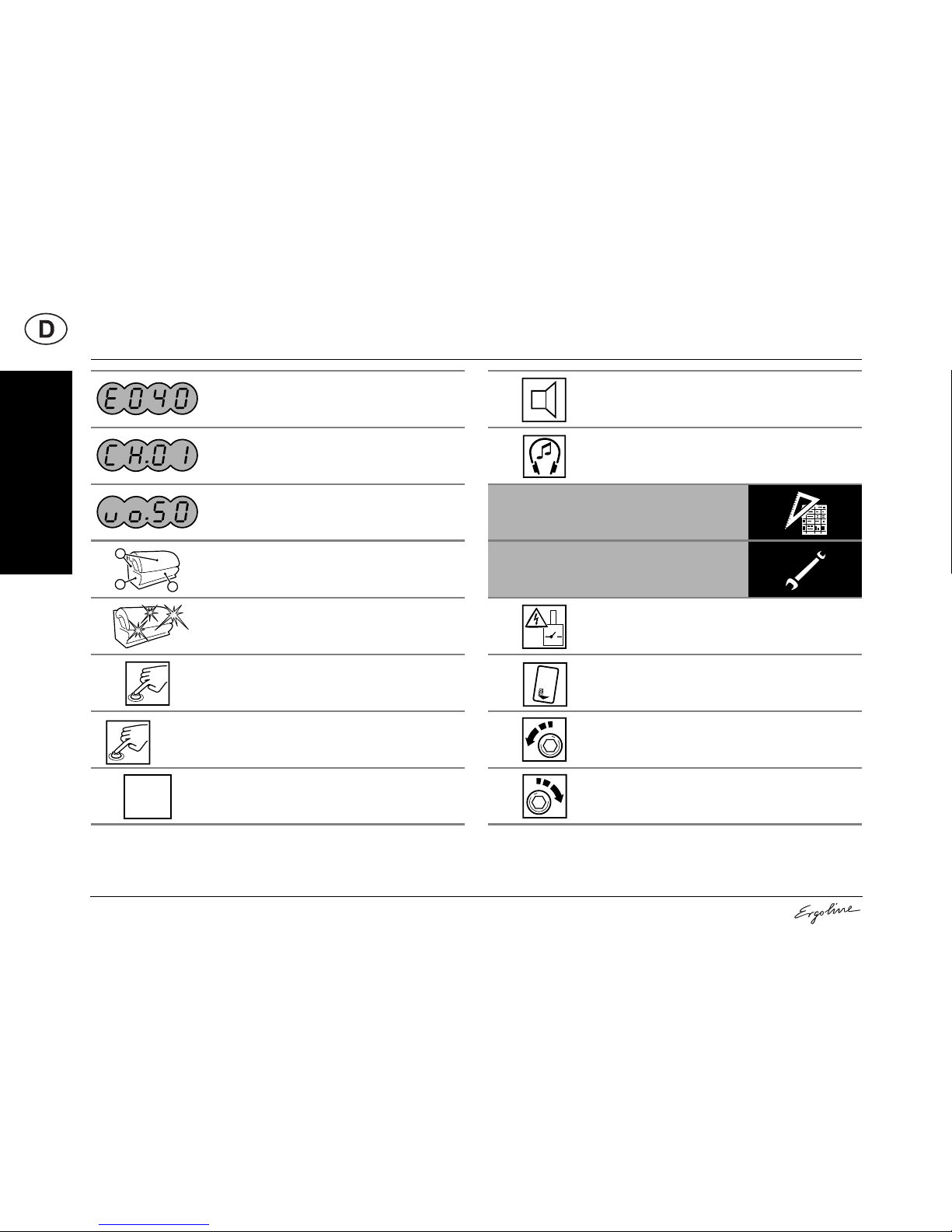

Fehleranzeige (Beispiel), siehe Seite 21
Anzeige Musikkanal 1 (Channel 1)
Ab Werk: 1 Kanal
Kundendienst kann bis zu 7 Kanäle einstellen
Anzeige beim Einstellen der Lautstärke
Beschreibung
Effektbeleuchtung
Taste drücken
Taste 2 Sekunden lang drücken
Dauer: 3 Minuten
z.B.:
2s
0-3 min
Lautsprecher
Anschluss für Kopfhörer
Technische Daten
Wartung
Achtung, Sicherheitsschalter!
Chipkarte des Lampensatzes
Schraube lösen/öffnen
Schraube anziehen/verriegeln
Page 12
Bitte lesen und beachten ...
11
Bedeutung der Symbole
Für diesen Arbeitsschritt werden 2 Personen
benötigt.
Saugnapf
Reinigen
Wechseln
Je nach Verschmutzung reinigen oder wechseln
Sichtprüfung
Filter/Filtermatte
Filter und Filtermatten dürfen nicht nass sein.
Störungen, Ursache und Abhilfe –
siehe separate Anleitung
Fortsetzung der Arbeitsschritte auf der nächsten
Seite
Ende des Arbeitsschrittes
Voreinstellungen
...
Page 13
12
Bitte lesen und beachten ...
Richtlinien / Bestimmungs-
gemäßer Gebrauch
Richtlinien
Dieses Gerät wurde nach folgenden Richtlinien gebaut:
• EG-Richtlinie „elektromagnetische Verträglichkeit“ 89/336/EWG
(nach der zur Zeit gültigen Fassung).
• Niederspannungsrichtlinien 72/23/EWG
(nach der zur Zeit gültigen Fassung).
Bestimmungsgemäßer Gebrauch
Das Gerät ist nur für den gewerblichen Gebrauch vorgesehen, nicht für
den Hausgebrauch.
Dieses Gerät dient zur Besonnung von jeweils einer erwachsenen Person.
Säuglinge und Kleinkinder bis einschließlich des 7. Lebensjahres dürfen
dieses Gerät nicht benutzen.
Für Kinder und Jugendliche von 8 bis einschließlich 17 Jahre gilt: Benutzung des Solariums nur in Absprache mit den Erziehungsberechtigten
bzw. nach Rücksprache mit einem Arzt.
Jede andersartige Nutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko hierfür
trägt allein der Betreiber.
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der
vom Hersteller vorgeschriebenen Anweisungen, Gebrauchs- und Wartungsbedingungen. Das Gerät darf nur von Personen betrieben, gewartet und instandgesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind.
Die maximal zulässige Gewichtsbelastung der Acrylglasscheibe entnehmen Sie bitte den Technischen Daten – siehe Seite 66.
Hinweis:
Abhängig vom lokalen Energieversorgungsunternehmen können die Geräte Störungen in das Stromnetz des Hauses übertragen, die das vom Energieversorgungsunternehmen eingesetzte Rundsteuersystem (TRA) beeinträchtigen. Dadurch kann
z. B. die Funktion von Nachtspeicherheizungen gestört werden.
Hinweis:
Treten Störungen durch den Betrieb der Geräte auf, ist der Betreiber für den Einbau einer Tonfrequenzsperre in die Hauselektroinstallation verantwortlich. Bitte wenden Sie sich an Ihren
Elektro-Fachbetrieb. Dem Elektro-Fachbetrieb sind die Technischen Anschlussbedingungen Ihres lokalen Energieversorgungsunternehmens bekannt, so dass die Tonfrequenzsperre
auf das Stromnetz Ihres Versorgungsunternehmens abgestimmt werden kann.
Page 14
Bitte lesen und beachten ...
13
Sicherheit / Export
Sicherheit
• Alle am Gerät angebrachten Gefahren- und Sicherheitshinweise sind
zu beachten!
• Es dürfen keine Sicherheitseinrichtungen (z.B. Scheibenschalter)
und Sicherheitshinweise entfernt bzw. außer Kraft gesetzt werden,
die den sicheren Betrieb des Gerätes beeinträchtigen können!
• Das Gerät darf nur in einwandfreiem Zustand betrieben werden!
1) In Deutschland: VDE-Vorschriften
• Eine Zeitsteuerung muss so aufgebaut sein, dass auch bei einem
Ausfall der Steuerung spätestens nach <110% der gewählten Laufzeit das Gerät automatisch ausgeschaltet wird. Die Gerätelaufzeit
muss zweifach über eine Zeitsteuerung gemäß EN 60335-2-27 gesichert sein.
• Luft- Zu- und Abströmbereich zum Gerät nicht verändern, verbauen
oder zustellen, keine eigenmächtigen Veränderungen am Gerät vornehmen. Eine Haftung des Herstellers für daraus resultierende Schäden ist ausgeschlossen.
• Gerät darf nicht auf der Transportpalette aufgestellt und betrieben
werden! Überhitzungsgefahr durch Störung der Luftführung.
Achtung!

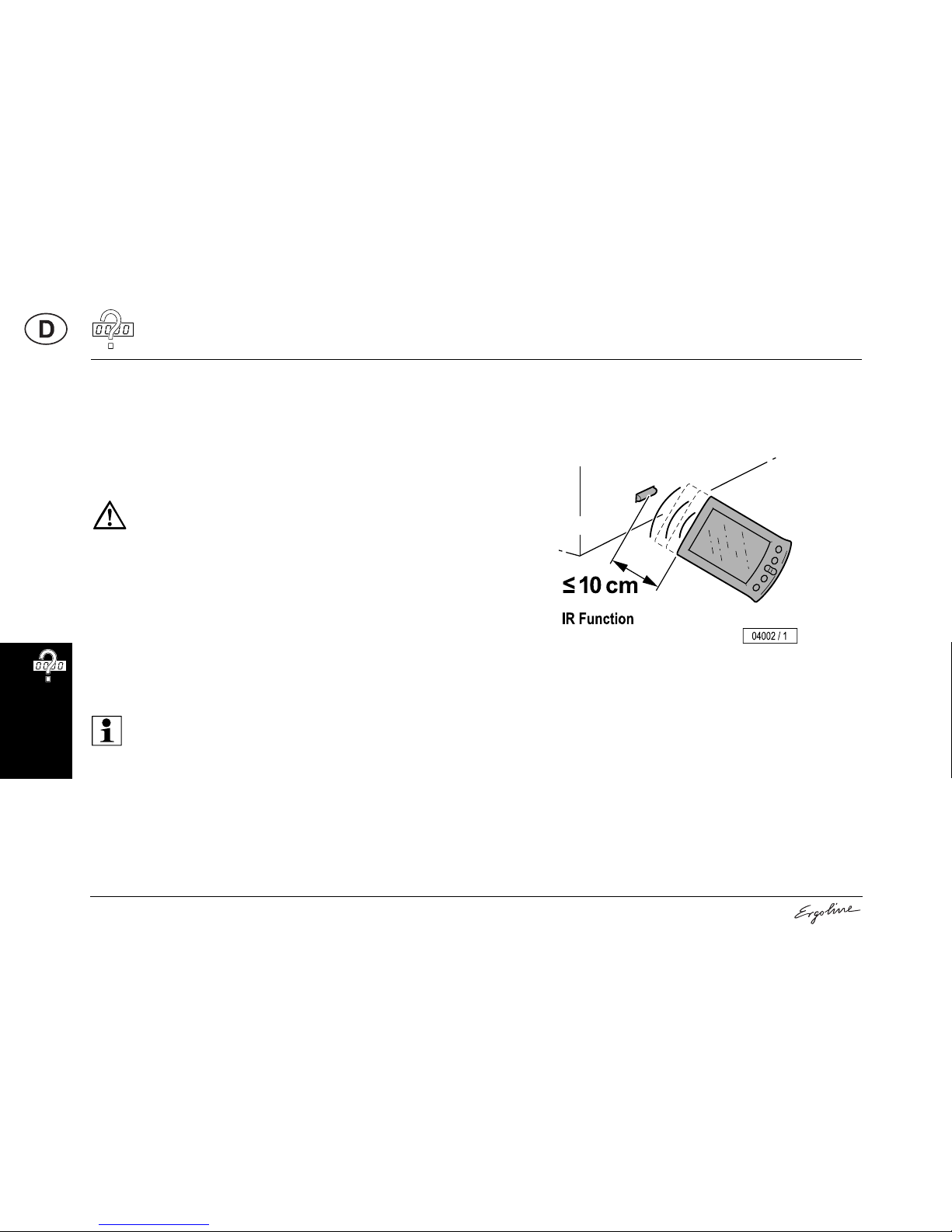

Der Code für den Zugang über die Infrarot-Schnittstelle ist in
der Handheld-Software voreingestellt und kann damit bei jedem Gerät verwendet werden. Jeder, der die Software aus
dem Internet herunterlädt, kann mit einem Handheld auf die
Gerätedaten zugreifen. Achten Sie bitte darauf, dass der Kundendienst bei der Erstinbetriebnahme den voreingestellten
Zugangscode ändert – siehe Seite 97. Notieren Sie den neuen Code bitte für einen späteren Gebrauch!
Dieser Code ist unabhängig vom Zugangscode zu den Voreinstellungen über die Bedientafel.
Gefahr!
Die Montage und der Elektroanschluss müssen den nationalen
Vorschriften entsprechen.
1)
Die Elektroinstallation ist bauseitig mit einer frei zugänglichen
allpoligen Trennvorrichtung (Hauptschalter) gemäß Überspannungskategorie III auszurüsten. Das bedeutet, dass jeder Pol
eine Kontaktöffnungsweite entsprechend den Bedingungen der
Überspannungskategorie III für volle Trennung aufweisen
muss.
Erfolgt der Anschluss über eine Steckverbindung, ist das
Steckersystem nach EN 60309-1/A11; 5-polig;
400 VAC (16A oder 32A) zu verwenden.
Montage, Aufstellung, Erweiterung oder Instandsetzung des
Gerätes dürfen nur durch ausgebildetes und geschultes Fachpersonal vorgenommen werden.
Page 15
14
Bitte lesen und beachten ...
Sicherheit / Export
Export
Wir weisen darauf hin, dass die Geräte ausschließlich für den europäischen Markt bestimmt sind und nicht in die USA oder nach Kanada exportiert und dort betrieben werden dürfen! Bei Nichtbeachtung dieses
Hinweises wird keine Haftung übernommen! Es wird ausdrücklich darauf
hingewiesen, dass bei Zuwiderhandlungen hohe Haftungsrisiken für den
Exporteur und/oder Betreiber entstehen können.
Zubehör
Eine Übersicht über mögliches Zubehör finden Sie in den Verkaufsunterlagen und im Planungshandbuch.
Page 16
Bitte lesen und beachten ...
15
Sicherheit / Export
Sensorbetrieb
Das Gerät wird ausschließlich mit dem Mess-Sensor betrieben:
• Der Besonnungstyp des Benutzers wird durch 2 Messungen mit einem kalibrierten Sensor bestimmt (Kalibrieren: siehe Seite 19).
• Die Leistung der UV-Lampen wird an die gemessene UV-Empfindlichkeit der Haut angepasst.
• Die Leistung der UV-Hochdrucklampen kann manuell verringert werden.
• Aus den Messwerten wird die individuelle Dosis für den Nutzer ermittelt und die Besonnungszeit automatisch eingestellt.
• Die Besonnungszeit kann auch voreingestellt werden (siehe Voreinstellung -33- auf S. 100). Das Solarium versucht dann, genau diese
voreingestellte Zeit zu erreichen. In den meisten Fällen kann zur voreingestellten Besonnungszeit die passende Lampenschaltung ermittelt werden. In Einzelfällen schaltet das Gerät früher ab, z. B. weil bei
heller Haut die individuelle Dosis nur durch eine kürzere Besonnungszeit eingehalten wird. Auch längere Besonnungszeiten sind
möglich, etwa um die schwächere Leistung älterer UV-Niederdrucklampen zu kompensieren.
Zeitsteuerung mit Sensorbetrieb
Wenn das Gerät mit einer Zeitsteuerung (z.B. mit einem Münzgerät) betrieben wird, können die Besonnungszeit (Einwurf für Dosis) und die tatsächliche Besonnungszeit voneinander abweichen.
Zu beachten ist, dass die tatsächliche Besonnungszeit kürzer oder länger sein kann als die im Gerät voreingestellte Besonnungszeit. Die Besonnungszeit kann auf 0 bis 20 Minuten eingestellt werden, Voreinstellung ab Werk sind 0 Minuten – siehe Voreinstellungen ab Seite 100. Bei
dieser Voreinstellung bekommt jeder Nutzer seine individuelle Dosis in
der kürzestmöglichen Zeit.
Wir empfehlen für die minutengenaue Abrechnung der Dosis die Nutzung des Steuergerätes ICS (Individual Cash System).
Page 17
16
Bitte lesen und beachten ...
Wartung und Pflege
Wartung und Pflege
Reinigung
Schnelldesinfektionsreiniger Antifect
®
Antifect Konzentrat, 250 ml Bestell-Nr.: ▲ 800 1813
Sprühflasche, 1 Ltr. (leer) Bestell-Nr.: ▲ 800 1513
Sprühkopf Bestell-Nr.: ▲ 800 1613
Mischgefäß, 5 Ltr. (leer) Bestell-Nr.: ▲ 800 1713
▲: JK-Licht GmbH – siehe Seite 2.
Acrylglasoberflächen
Gefahr von Infektionen!
Durch Hautkontakt können Infektionen übertragen werden.
Alle Gegenstände/Geräteteile, die während der Besonnung
vom Benutzer berührt werden können, müssen nach jeder Besonnung desinfiziert werden:
• Liegescheibe
• Kopfstütze
• Griffe und Bedienfeld
• Schutzbrille
Hinweis:
Beachten Sie die Gebrauchshinweise des Herstellers.
Achtung!
Nicht trocken abreiben – Verkratzungsgefahr!
Verwenden Sie für die schnelle und hygienisch einwandfreie
Reinigung von Acrylglasoberflächen ausschließlich den speziell
entwickelten Schnelldesinfektionsreiniger Antifect
®
.
Andere Reinigungsmittel, insbesondere konzentrierte Desinfektions- oder Lösungsmittel (z.B. Lysoform, Ethylalkohol oder andere alkoholhaltige Flüssigkeiten) dürfen nicht verwendet werden.
Bei Nichtbeachtung gibt es keinen Anspruch auf Garantieleistungen.
Page 18
Bitte lesen und beachten ...
17
Wartung und Pflege

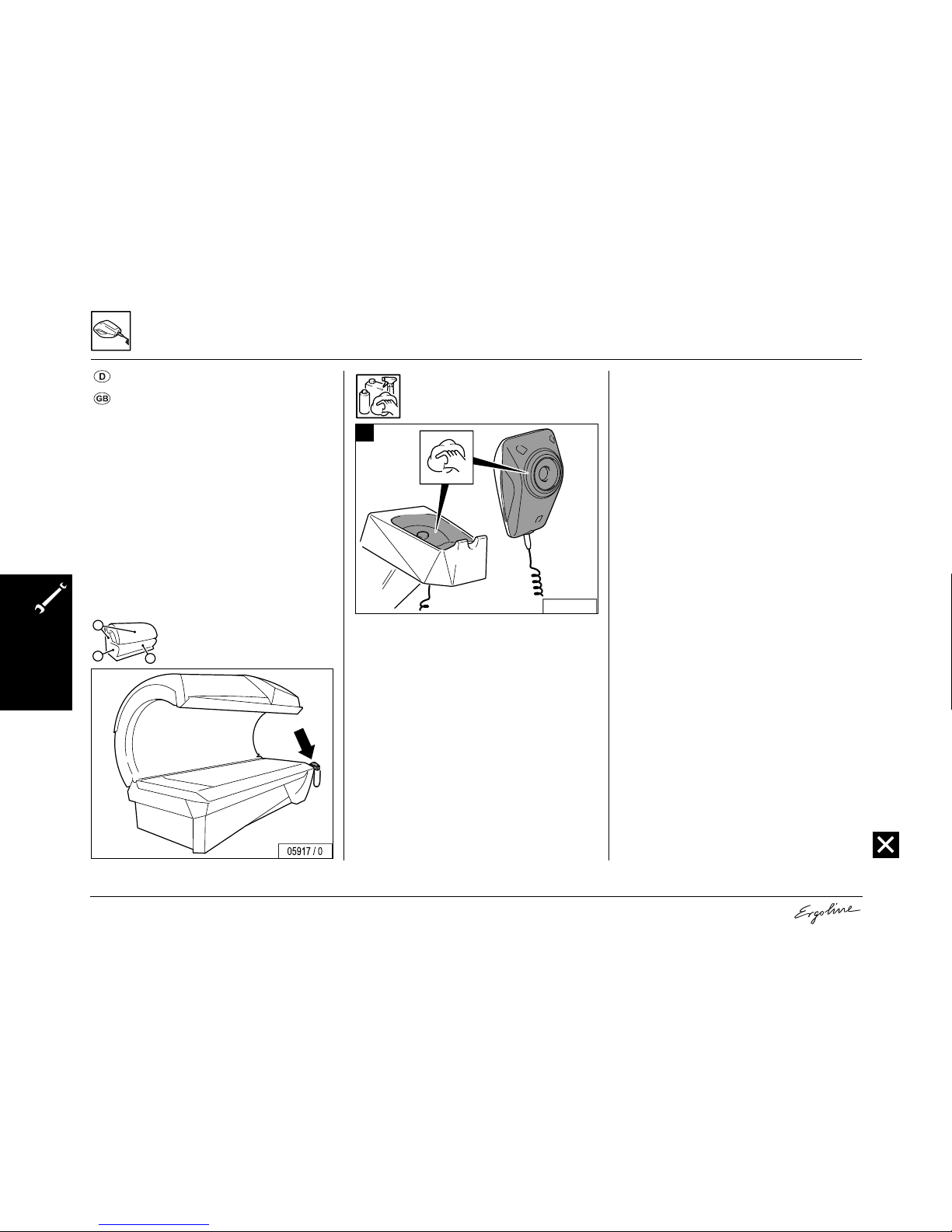

Sensor und Basisstation
Sensor und Basisstation nach jeder Benutzung mit Antifect
®
desinfizie-
ren – siehe Seite 74.
Filterscheiben und Lampen
Achtung!
Nicht einsprühen oder eintauchen! Nur mit einem weichen Tuch
leicht feucht abreiben!
Achtung!
Nicht trocken abreiben – Verkratzungsgefahr!
Verwenden Sie zum Reinigen von Sensor und Basisstation aus-
schließlich den speziell entwickelten Schnelldesinfektionsreiniger Antifect
®
.
Andere Reinigungsmittel, insbesondere konzentrierte Desinfektions- oder Lösungsmittel (z. B. Lysoform, Ethylalkohol oder andere alkoholhaltige Flüssigkeiten) dürfen nicht verwendet werden.
Besonders Linse und Gummidichtungen werden auf Dauer beschädigt.
Bei Nichtbeachtung gibt es keinen Anspruch auf Garantieleistungen.
UV-Niederdrucklampen: Mit klarem Wasser reinigen
(feuchtes Tuch)
UV-Hochdrucklampen: Glaskolben bei Bedarf mit Spiritus
reinigen.
Filterscheiben: Mit klarem Wasser reinigen
(feuchtes Tuch).
Page 19
18
Bitte lesen und beachten ...
Wartung und Pflege
Filter und Filtermatten Kunststoffoberflächen
Zum Reinigen der übrigen Kunststoffoberflächen verwenden Sie am
besten nur warmes Wasser und ein Ledertuch. Auf keinen Fall aggressive alkoholhaltige Reinigungsmittel, wie z.B. das handelsübliche Sagrotan oder ätherische Öle verwenden. Diese führen auf Dauer zu Schäden,
für die es keinen Garantieanspruch gibt.
Beim Reinigen ist mit leichten Schwarzfärbungen des Ledertuches durch
die Gummidichtungen zu rechnen, dies ist produktionstechnisch bedingt.
Filter im Unterteil
Trockene Reinigung: Staubsauger (je nach Verschmutzung)
Feuchte Reinigung: Wasser und Spülmittel, auch
Spülmaschine.
Filtermatten im Oberteil und am Klimagerät
Trockene Reinigung: Staubsauger
Feuchte Reinigung: Wasser und mildes Spülmittel.
Keine Spülmaschine.
Achtung! Geräteschäden durch Feuchtigkeit möglich!
Beim Wiedereinbau müssen die gereinigten Filter und Filtermatten trocken sein.
Hinweis:
Vermeiden Sie Beschädigungen an Acrylglas- und Kunststoffoberflächen. Ziehen Sie vor Beginn der Reinigungsarbeiten Ringe, Armbanduhren, Armreifen etc. aus.
02756 / 0
Page 20
Bitte lesen und beachten ...
19
Wartung und Pflege
Wartung
Wartung und Pflege sind mitentscheidend, ob das Gerät die gestellten
Anforderungen zufriedenstellend erfüllt. Die Einhaltung der vorgeschriebenen Wartungsintervalle und die sorgfältige Durchführung der Wartungs- und Pflegearbeiten sind daher unbedingt notwendig – siehe ab
Seite 67.
Die aktuellen Betriebsstunden der zu wartenden Teile können Sie im
Voreinstellungsmodus abrufen – siehe ab Seite 96.
Eventuelle Schutzvorrichtungen (z. B. Filterscheiben) nach Abschluss
der Arbeiten wieder montieren.
Wir weisen darauf hin, dass das Gerät zur Erhaltung des ordnungsgemäßen Zustandes alle 12 Monate (ab Inbetriebnahme) wiederkehrenden
Prüfungen durch unseren Kundendienst oder eine zugelassene Fachfirma zu unterziehen ist!
Den Sensor kalibrieren
Der Sensor muss alle 30 Betriebstage kalibriert werden, damit der Besonnungstyp des Benutzers zuverlässig bestimmt wird und die Leistung
der UV-Lampen an den Besonnungstyp angepasst werden kann.
Kalibrieren: siehe separate Anleitung
1)
.
Lebensgefahr!
Bei Wartungsarbeiten, die das Öffnen des Geräts erfordern, ist
das Gerät spannungsfrei zu schalten.
Siehe Seite 20.
Achtung!
Nur Original-Ersatzteile des gleichen Typs verwenden! Bei
Verwendung von anderen Teilen erlischt die CE-Konformität!
Bei Schäden, die nachweislich durch die Verwendung von
nicht Original-Ersatzteilen entstanden sind, wird jegliche Haftung ausgeschlossen.
Hinweis!
Bei dem Ergoline Vitamin D3-Gerät wird die Lampenleistung
durch Schaltung der UV-Niederdrucklampen geregelt. Deshalb
muss der gesamte UV-Niederdrucklampensatz nach der vorgegebenen Laufzeit getauscht werden. Die neuen UV-Niederdrucklampen sind erst dann funktionsfähig, wenn die zugehörige Chipkarte eingesetzt ist (siehe Seite 75).
1) Kalibrieren: Bestell-Nr. 843005
Page 21
20
Bitte lesen und beachten ...
Wartung und Pflege

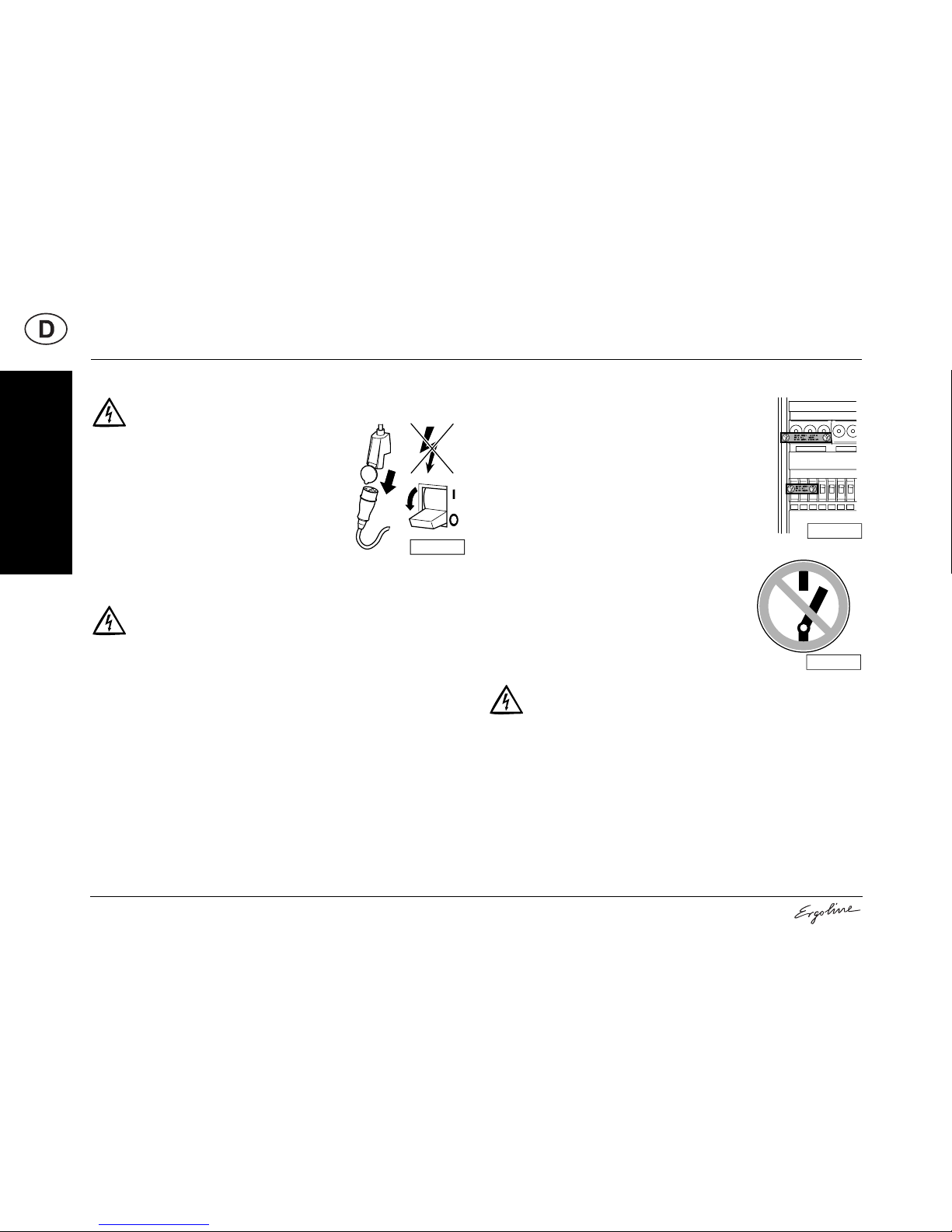

Gerät spannungsfrei schalten und gegen Wiedereinschalten sichern
• Bei nicht herausschraubbaren Sicherungsautomaten kann auch ein Klebestreifen mit der Aufschrift „Nicht schalten, Gefahr vorhanden“ über
den Betätigungshebel geklebt werden.
Stets ist sofort ein Verbotsschild mit der Aufschrift:
„Es wird gearbeitet!“
• „Ort: ..............................“
• „Entfernen des Schildes nur durch: ............“
zuverlässig anzubringen.
Lebensgefahr!
Wenn an den Geräten gearbeitet werden soll, müssen diese freigeschaltet
werden. Das bedeutet, dass alle spannungsführenden Leitungen ausgeschaltet werden müssen.
Nur das Ausschalten des Gerätes ist
unzureichend, da an bestimmten Stellen noch Spannung anstehen kann.
Daher bei Arbeiten alle Sicherungen
ausschalten, und – falls möglich – auch entfernen.
Lebensgefahr!
Durch irrtümliches Wiedereinschalten können sich schwere Unfälle ereignen.
Sofort nach dem Freischalten sind alle Schalter oder Sicherungen, mit denen freigeschaltet wurde, gegen Wiedereinschalten
zu sichern.
– Abschließen des Sicherungskastens mit einem Vorhänge-
schloss.
01605 / 2
Lebensgefahr!
Verbotsschilder dürfen nicht an unter Spannung stehenden Teile angehängt werden oder diese berühren.
01510 / 1
01511 / 1
Page 22
Bitte lesen und beachten ...
21
Wartung und Pflege
Störungen
Auf dem Display werden Fehlercodes
1)
zur leichteren Lokalisierung der
Fehlerursache angezeigt.
• Tritt eine Störung auf, erscheint der Fehlercode blinkend im Display.
• Treten mehrere Fehler auf, werden die Fehlermeldungen im Wechsel
angezeigt.
• Die Fehlerbehebung wird durch Drücken der START/STOP-Taste
quittiert.
• Lässt sich der Fehler nicht beheben, Kundendienst benachrichtigen
– siehe Seite 2.
1) siehe auch Fehlercodes, Bestell-Nr. 800751
Page 23
22
Bitte lesen und beachten ...
Produkthinweise
Produkthinweise
Acrylglasscheiben
Die Acrylglasscheiben für die Solarien sind aus speziell für diesen Einsatzbereich entwickeltem Acrylglas hergestellt. Die verwendeten Acryle
zeichnen sich durch besonders hohe UV-Durchlässigkeit und -Beständigkeit, pflegeleichte, hygienische und hautsympathische Oberfläche
aus.
In einem technisch aufwändigen Fertigungsverfahren erhalten die Acrylglasscheiben ihre jeweilige gerätespezifische Formgebung. Trotz höchstem Fertigungs-Know-how ist es unvermeidbar, dass die Acrylscheiben
eine Anzahl kleiner Pickel, Einschlüsse oder Schlieren aufweisen können. Außerdem können im Betrieb in der Liegefläche Haarrisse auftreten.
Diese Erscheinungen sind materialbedingt und verarbeitungstechnisch
unvermeidbar, haben aber keinerlei nennenswerten Einfluss auf den Gebrauchsnutzen und können deshalb als Mangel nicht anerkannt werden.
UV-Hochdrucklampen
Achtung!
Kosmetika oder Sonnenschutzmittel müssen rechtzeitig vor
dem Besonnen entfernt werden, weil diese Mittel auf Dauer zu
Schäden führen (z.B. Rissbildungen auf der Oberfläche).
Brandgefahr!
Nicht von Ergoline zugelassene Hochdrucklampen können
platzen. Heiße Lampenteile können andere Bauteile in Brand
setzen, Personen können durch Rauchvergiftung und Feuer
getötet oder schwer verletzt werden.
– Bauen Sie nur die von Ergoline angegebenen Hochdruck-
lampen ein.
– Reinigen Sie das Innere des Geräts regelmäßig. Staub-
flocken sind brennbar!
Page 24
Bitte lesen und beachten ...
23
Informationen zum
Umweltschutz
Informationen zum Umweltschutz
Umwelterklärung – Die JK-Unternehmensgruppe
Die JK-Unternehmensgruppe ist den strengen Richtlinien
der VO EG (Nr.) 761/2001 und der EN ISO 14001:1996 unterworfen und wird in regelmäßigen internen und externen
Umweltaudits durch geschulte Auditoren geprüft.
Umweltbestimmungen – Entsorgung von Lampen und
Batterien
UV-Niederdrucklampen und UV-Hochdrucklampen enthalten Leuchtmittel und andere quecksilberhaltige Abfälle. Batterien enthalten Schwermetallverbindungen.
Gemäß dem nationalen Abfallgesetz
1)
und entsprechend den kommunalen Abfallsatzungen sind UV-Lampen und Batterien nachweispflichtig zu
entsorgen.
Ihre örtliche Verkaufs-Agentur ist Ihnen bei der Entsorgung
2)
von UV-
Lampen und Batterien gerne behilflich:
• Melden Sie die Anzahl von UV-Lampen und Batterien telefonisch
oder schriftlich an Ihre Agentur.
• Die Agentur kümmert sich dann zusammen mit einem Entsorgungsunternehmen um die Abholung der Lampen und die ordnungsgemäße Entsorgung.
Verpackung
Die Verpackung besteht aus 100% recyclingfähigem Material. Nicht
mehr gebrauchte und von der JK-Unternehmensgruppe in Verkehr gebrachte Verpackungen können an die JK-Unternehmensgruppe zurückgeliefert werden. Ihr Agenturpartner oder Händler berät Sie gerne.
Entsorgung wiederverwertbarer Materialien
Das Gerät wurde aus wiederverwertbaren Materialien hergestellt. Bei einer späteren Verschrottung muss das Gerät einer ordnungsgemäßen
Entsorgung zugeführt werden. Über Inhalt oder Gefährdungspotential
der verwendeten Materialien gibt Ihnen die JK-Unternehmensgruppe
Auskunft.
1) Deutschland: Kreislaufwirtschafts- und Abfallgesetz (KrWAbfG)
2) Kostenpflichtig für den Studiobetreiber
Page 25
24
Bitte lesen und beachten ...
Sonnen – aber richtig!
Sonnen – aber richtig!
Das Gerät dient zur Anregung des Vitamin-D3-Stoffwechsels durch UVLicht. Dieser gesundheitlich positive Effekt ist einer Wirkung des natürlichen Sonnenlichts nachempfunden. Nebenbei wird bei regelmäßiger Benutzung auch eine leichte Bräune erzielt.
Ein paar Dinge sollten beachtet werden, um die Nutzung eines Solariums
richtig genießen zu können. Hier sind einige Antworten auf Fragen, die
immer wieder gestellt werden.
Make-up auf dem Solarium?
Bitte nicht. Gereinigte Haut nimmt das UV-Licht besser auf.
In Kosmetika sind die unterschiedlichsten Inhaltstoffe enthalten. Egal, ob
es sich um Emulgatoren, Fette oder sogenannte Duftstoffe handelt – in
Verbindung mit UV-Licht können diese auf der Haut allergische Reaktionen hervorrufen.
Daher ein Muss vor jeder Solariennutzung: Unbedingt abschminken!
Durch das Make-up werden die Hautporen im Gesicht verschlossen. Das
UV-Licht einer Sonnenbank öffnet diese verschlossenen Hautporen wieder, wodurch nicht nur das Licht selbst in die Haut eindringt, sondern
auch allergieauslösende Bestandteile des Make-ups.
Eine weitere negative Folge des Make-ups ist, dass sich das Hautbild mit
der Zeit insgesamt verschlechtert. So schön ein dezentes Make-up auch
sein kann – in Verbindung mit dem UV-Licht schadet es mehr als es
nützt. Also: Make-up vor dem Sonnen entfernen, damit es nachher umso
besser zur Geltung kommt.
Duschen?
Die Effekte des UV-Lichts entstehen in der Haut, nicht auf der Haut, deshalb können sie nicht abgewaschen werden. Pflegen Sie Ihre Haut nach
der Dusche mit einer Feuchtigkeitscreme.
Medikamente und Sonnen gleichzeitig?
Von einigen Medikamenten ist bekannt, dass sie die UV-Empfindlichkeit
der Haut steigern. Besonders hoch ist die Wahrscheinlichkeit bei Antibiotika, Sulfonamiden, Psychopharmaka, Beruhigungsmitteln, Antidiabetika und Diuretika. Auch Bräunungsmittel, die Psorale oder Kumarin enthalten, machen die Haut empfindlicher. In Zweifelsfällen sollte zuerst der
Arzt gefragt werden, damit das Sonnen risikolos genossen werden kann.
Kontaktlinsen auf dem Solarium?
Die Antwort lautet: Ja! Wie alle anderen Solarien-Nutzer sollten auch
Kontaktlinsenträger spezielle Schutzbrillen tragen, die die Augen vor UVLicht schützen. Um einen besseren Schutz zu gewährleisten, können
Brillen- und Kontaktlinsenträger ihren Optiker nach Austausch-Kontaktlinsen mit UV-Schutz fragen. Der in die Austausch-Kontaktlinse eingebaute UV-A- und UV-B-Filter schützt die Hornhaut und das Innere des
Auges zu fast 100% vor zu energiereichem UV-Licht.
Hiervon profitieren Solariennutzer nicht nur im Freien, sondern auch auf
dem Solarium. Sie können diese Kontaktlinsen ohne Einschränkungen
auch auf dem Solarium tragen. Für weitere Informationen fragen Sie bitte
Ihren Augenoptiker oder Augenarzt.
Page 26
Bitte lesen und beachten ...
25
Allgemeine Schutzhinweise
Allgemeine Schutzhinweise
▲: JK-Licht GmbH – siehe Seite 2.
Gefahr von Haut- und Augenverletzungen oder Hauterkrankungen!
• Personen mit sehr empfindlicher Haut (Hauttyp I) dürfen das
Gerät nicht benutzen, da bei diesem Hauttyp eine Besonnung ohne Hautschäden (z. B. Sonnenbrand) nicht möglich
ist.
• Personen mit akutem Sonnenbrand, Personen die Hautkrebs hatten oder haben, oder Personen, bei denen ein erhöhtes Risiko für Hautkrebs besteht, dürfen das Gerät nicht
benutzen.
• UV-Geräte dürfen ohne ärztlichen Rat nicht benutzt werden,
wenn unerwartete Erscheinungen wie Jucken innerhalb von
48 Stunden nach der ersten Besonnung auftreten.
• Auf keinen Fall darf das Solarium benutzt werden, wenn eine
Filterscheibe fehlt oder Beschädigungen aufweist oder die
Zeitschaltuhr fehlerhaft ist!
• UV-Licht von der Sonne oder UV-Geräten kann Haut- oder
Augenschäden verursachen. Diese biologische Wirkung ist
von der Hautempfindlichkeit des Einzelnen und von der Art
und Menge des UV-Lichts abhängig.
• Die Haut kann nach überhöhter Bestrahlung Sonnenbrand
zeigen. Übermäßig häufig wiederholte UV-Bestrahlung mit
Sonnenlicht oder UV-Geräten kann zu frühzeitiger Alterung
der Haut und auch zu einem Risiko von Hauttumoren führen.
• In Fällen besonderer Empfindlichkeit des Einzelnen gegen
UV-Licht und dann, wenn bestimmte Medikamente oder
Kosmetika verwendet werden, ist besondere Vorsicht geboten.
• Entfernen Sie Kosmetika rechtzeitig vor dem Besonnen und
verwenden Sie keinerlei Sonnenschutzmittel.
• Suchen Sie den Arzt auf, wenn sich hartnäckige Schwellungen, wunde Stellen oder pigmentierte Leberflecken auf der
Haut bilden.
• Es gibt einige innerlich oder äußerlich anzuwendende Medikamente, welche die Empfindlichkeit der Haut gegenüber
UV-Licht erheblich steigern können. Zum Beispiel: Antibiotika, Sulfonamide, Psoralene wie Melanin, Vitamin-A-Säure
und Derivate. Während und kurz nach der Verwendung derartiger Präparate soll auf Besonnung – auch in der Sonne –
verzichtet werden! Im Zweifelsfall sollte vorher der behandelnde Arzt befragt werden!
• Das ungeschützte Auge kann sich auf der Oberfläche entzünden und in bestimmten Fällen kann übermäßige Bestrahlung die Netzhaut beschädigen. Nach vielen wiederholten Bestrahlungen kann sich Grauer Star bilden.
Benutzen Sie die beigefügte UV-undurchlässige Schutzbrille (Bestell-Nr. ▲ 84592).
Page 27
26
Bitte lesen und beachten ...
Allgemeine Schutzhinweise

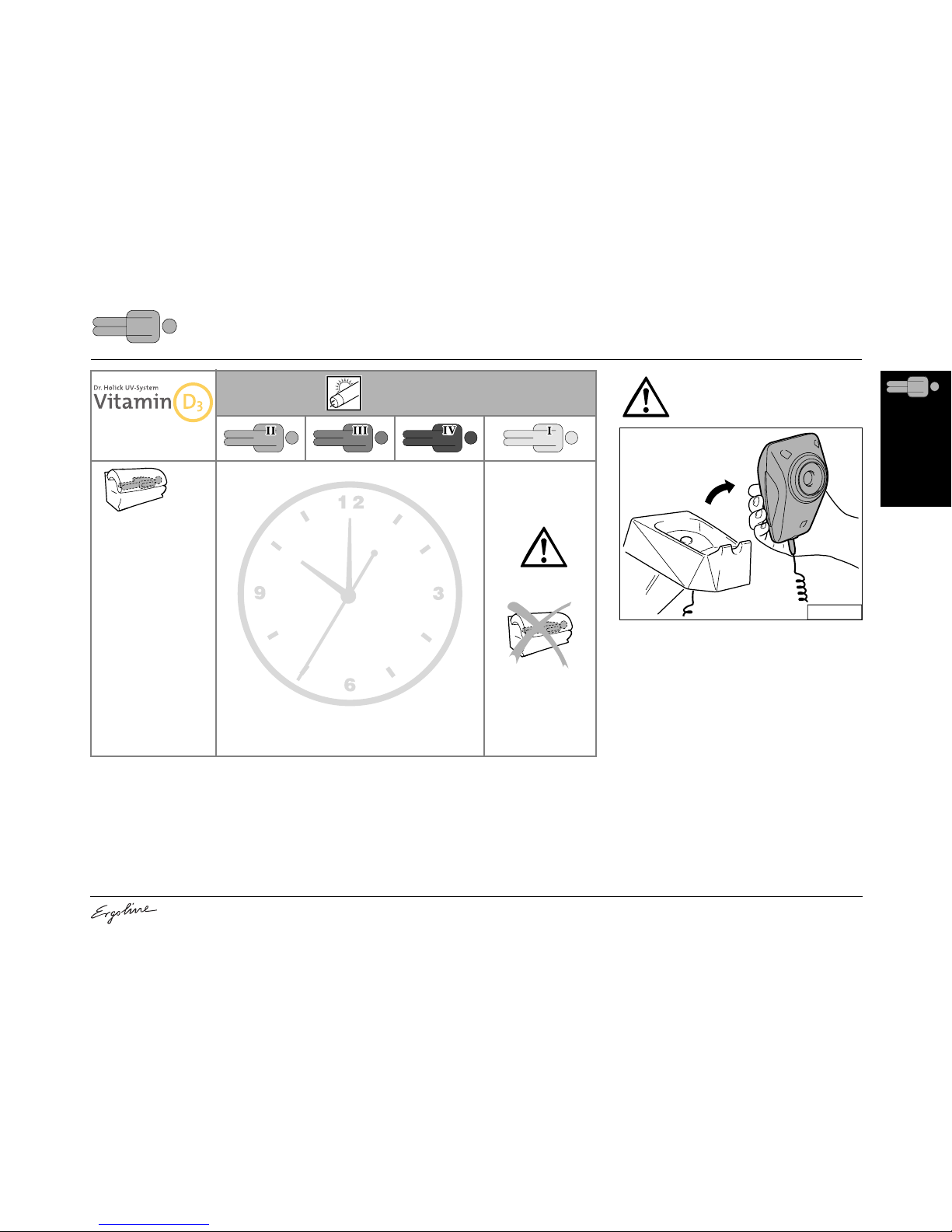

Empfohlene Besonnungszeiten
Siehe Tabelle Seite 51.
• Der Abstand zwischen den beiden ersten Besonnungen
muss mindestens 48 Stunden betragen! Nehmen Sie nicht
zusätzlich am gleichen Tag ein Sonnenbad.
Page 28
Bitte lesen und beachten ...
27
Gewährleistung
Herstellergarantie
Ergoline steht gegenüber Kunden, die von einem Vertriebspartner von
Ergoline ein Ergoline-Solarium zur eigenen oder gewerblichen Nutzung
erwerben, nach Maßgabe der folgenden Regelungen für Mängel des Solariums ein; von der Garantie ausgenommen sind Verschleißteile wie
UV-Hochdrucklampen (Brenner), UV-Niederdrucklampen (Röhren) und
Starter sowie die Acrylglas-Liegescheibe.
Inhalt der Garantie ist, dass Ergoline Mängel innerhalb angemessener
Frist nach Wahl von Ergoline durch Nachbesserung oder durch Austausch des mangelhaften Teils beseitigt.
Ansprüche aus dieser Garantie bestehen für 24 Monate ab Kauf des Gerätes und sind unter Vorlage der Garantiekarte oder Rechnung bei Ergoline oder bei dem Vertriebspartner von Ergoline, bei dem der Kunde das
Produkt erworben hat, geltend zu machen.
Die Rechte des Kunden aus der bevorstehenden Garantie treten neben
eventuelle kaufvertragliche Ansprüche des Kunden und lassen diese unberührt.
Page 29
28
Foreword
Foreword
Dear Customer,
The Ergoline device you have purchased is a technically advanced and
powerful system. Your device was manufactured with the greatest care
and precision. It went through numerous quality and safety checks in order to guarantee trouble-free, safe operation. But you too may make a
significant contribution to your long-term satisfaction with your device.
Following the tips and instructions in the instruction manual will ensure
you enjoyment and pleasure with your device.
In case of any questions, we are always at your disposition.
1)
Your sincerely
Ergoline International GmbH
• Read and observe the information in this instruction manual. This will
enable you to prevent accidents and provide you with a reliable device ready for use.
• Always observe the generally valid legal and further regulations and
legal requirements as well as the valid environmental protection regulations, including those of the country in which the system is operated.
• The locally valid regulations of professional associations and other
regulatory authorities must always be complied with!
1) +49 (0) 2224 / 818- 0 +49 (0) 2224 / 818- 116
Page 30
29
Table Of Contents
Table Of Contents
Table of contents
Important safety notes and information. . . . . . . . . . . . . . . .31
How to use the instruction manual. . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Meaning of symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Guidelines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Export . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Sensor mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Timer with sensor mode. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Maintenance and care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Deenergise device and secure against being switched on again . 44
Faults . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Product information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Environmental protection information . . . . . . . . . . . . . . . . . . . . . . . . 47
Use the sunbed – but use it properly! . . . . . . . . . . . . . . . . . . . . . . . . 48
General notes on protection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Manufacturer's guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Recommended session times . . . . . . . . . . . . . . . . . . . . . . . 51
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Overview. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fold-out page 54
Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Using the sensor to determine the session time. . . . . . . . . . . . . . . . . 56
Starting device/Functions during start-up . . . . . . . . . . . . . . . . . . . . . . 57
Switching UV lamps on and off during the session. . . . . . . . . . . . . . . 58
Running time of accent lighting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Switching the facial system off and on . . . . . . . . . . . . . . . . . . . . . . . . 60
Regulating body cooling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Voice Guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Selecting music channel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Adjusting volume . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Technical Data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Overview. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fold-out page 68
Cleaning schedule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Maintenance schedule, installed lamps and order numbers. . . . . . . . 69
Cleaning the sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Page 31
30
Table Of Contents
Table Of Contents
Replace chipcard for new lamp set . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Cleaning/replacing UV low-pressure lamps in the sunbed base . . . . . 76
Cleaning/replacing UV low-pressure lamps in canopy . . . . . . . . . . . . 78
Cleaning/replacing interior lighting. . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Cleaning/replacing UV high-pressure lamps and filter disks
in the facial area . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Cleaning/replacing accent lighting in canopy. . . . . . . . . . . . . . . . . . . . 86
Cleaning/replacing accent lighting in front panel . . . . . . . . . . . . . . . . . 88
Cleaning the filters in the sunbed base . . . . . . . . . . . . . . . . . . . . . . . . 90
Cleaning/replacing filter mats in canopy . . . . . . . . . . . . . . . . . . . . . . . 92
Presettings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Changing presettings with the control panel . . . . . . . . . . . . . . . . . . . 101
Changing presettings with a hand-held unit. . . . . . . . . . . . . . . . . . . . 103
Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .109
Troubleshooting – see “Error codes” Order No. 800751
Calibration – see “Calibration
” Order No. 843005
Note:
Technical changes are reserved with respect to the illustrations
and specifications in this instruction manual.
Reprinting and reproduction, in whole or in part, of this manual
is only permitted with our previous written approval and with
specification of the source.
Page 32
31
How to use
the instruction manual ...
How to use the instruction manual …
Important safety notes and information
How to use the instruction manual
The chapters “Description/Operation”, “Technical Data” and “Maintenance” in this instruction manual primarily contain graphics and symbols,
but only very little text. Important general information and safety precautions are provided here in the first chapter.
There are several types of symbols:
• Chapter symbols (1) (e.g. Operation, Maintenance). These symbols
have a black background and are positioned on the outer edge of the
page. This chapter symbol can also be used as the page heading (2).
• Symbols in the top line (3) apply to the entire page. These may be
headings or important information.
• Symbols directly over a graphic (4) refer to the work step shown in the
graphic.
The meaning of the symbols is explained beginning on Page 32 in this
chapter.
03174 / 0
1
33
1
2
4 44
Page 33
32
Meaning of symbols
Please read and observe ...
Meaning of symbols
Danger notes:
Example:
Important information:
Symbols in the sunbed table – see Page 51
Danger!
This safety note – warning triangle with the word “Danger” –
points out that danger for persons can be expected here (danger
to life and limb).
Extreme danger!
Warning! High voltage!
Caution!
This safety note – warning triangle with the word “Caution” –
points out that danger for devices, materials and the environment can be expected here.
Note:
This symbol does not identify safety notes, but states information for a better understanding of the processes.
Skin type I (Sensitive):
– Invariably gets sunburn.
– Accepts little natural sunlight.
– No sessions on the sunbed permitted.
Skin type II (Fair):
– Frequent sunburn.
– Can take approx. 10-20 min. of natural sun.
– Max. 60 sunbed sessions per year.
Skin type III (Normal):
– Seldom gets a sunburn.
– Can take approx. 20-30 min. of natural sun.
– Max. 43 sunbed sessions per year.
Skin type IV (Dark):
– Seldom gets a sunburn.
– Can take approx. 40 min. of natural sun.
– Max. 33 sunbed sessions per year.
Page 34
33
Meaning of symbols
Please read and observe ...
Symbols for Description, Operation and Maintenance
Customer Service
Manufacturer
Part/article number (for orders)
Danger!
Deenergise device –
disconnect from power supply
Danger of burns!
Do not touch, hot surface
Low-pressure lamps
UV low-pressure lamps
Starter for low-pressure lamps
UV high-pressure lamps
Filter panels
Cleaning and disinfectant agents
Sunbed table
Operation
Skin without cosmetics
Sunbed time display
Display of run-on time (fan run-on)
Page 35
34
Meaning of symbols
Please read and observe ...

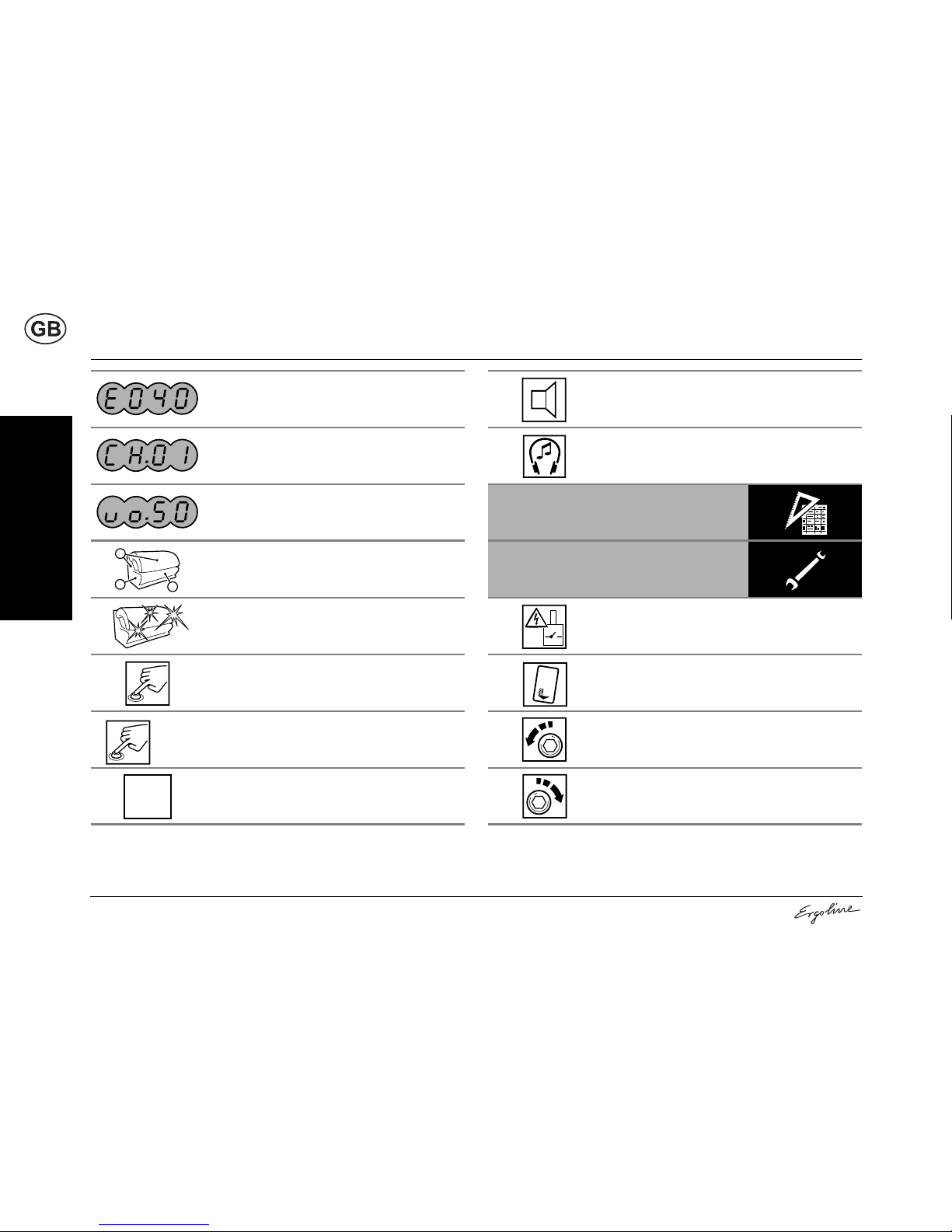

Fault display (example),
see Page 45
Display of Music Channel 1 (Channel 1)
Factory setting: 1 channel
Customer service can set up to 7 channels
Display when adjusting volume
Description
Accent lighting
Press button
Press button for 2 seconds
Duration: 3 minutes
e.g.:
2s
0-3 min
Loudspeaker
Headphone connection
Technical data
Maintenance
Caution, safety switch!
Chipcard of lamp set
Unscrew/release screw
Tighten/lock screw
Page 36
35
Meaning of symbols
Please read and observe ...
Two persons are required for this work step.
Suction cup
Cleaning
Replacing
Clean or replace depending on soiling
Visual inspection
Filter/filter mat
Filter and filter mats must not be damp.
Troubleshooting – see separate manual
Continuation of work steps
on next page
End of work step
Presettings
...
Page 37
36
Guidelines / Intended use
Please read and observe ...
Guidelines
This device was built according to the following guidelines:
• EC directive “Electromagnetic Compatibility“ 89/336/EEC
(according to the currently valid version).
• Low-Voltage Directives 72/23/EEC
(according to the currently valid version).
Intended use
The device is meant for commercial use only, not for home use.
This sunbed is for use by one adult person at a time.
Nursing infants and small children through age 7 years may not use this
device.
The following applies for children and teenagers between the ages of 8
and 17 years: Only use the solarium by agreement with a parent or
guardian, or after consulting a doctor.
Any other use shall be considered improper. The manufacturer cannot be
held liable for damage or injuries resulting from this. The operator bears
the sole risk for this.
The proper use also includes compliance with the manufacturer’s instructions, operating, and maintenance conditions. The device may only be
operated, maintained and repaired by persons familiar with these tasks
and that have been informed of the dangers involved.
For the maximum permissible load on the acrylic glass panel, please see
the Technical Data on Page 66.
Note:
Depending on the local utility company, the devices can transmit
interference to the power system of the house that impair the audio-frequency remote control system used by the utility company. This can, for example, interfere with the function of nightstorage heaters.
Note:
If faults occur due to the operation of the devices, then the operator is responsible for the installation of an audio frequency
blocking device in the building electrical installation. Please contact your electrician. The electrician is familiar with the technical
connection conditions of your local utility company so that the
audio-frequency blocking device can be matched to the power
system of your utility company.
Page 38
37
Safety / Export
Please read and observe ...
Safety
• All danger and safety notes attached to the device must be observed!
• No safety equipment (e.g. panel switch) or safety notes may be re-
moved or deactivated which can impair the safe operation of the device!
• The device may only be operated in proper condition!
1) In Germany: VDE regulations
• A timing device must be designed so that the device is automatically
switched off at the latest after <110% of the selected operating time
even when the controller fails. The device operating time must be
dual controlled with a timing device in accordance with
EN 60335-2-27.
• Do not change, obstruct or block the air inflow and outflow area to the
device or make any unauthorised changes to the device. The manufacturer shall bear no liability for damage or injuries resulting from
such actions.
• Before putting a solarium into operation, the transport pallet must be
removed from under the device. Danger of overheating by obstruction
of the air routing.
Danger!
Assembly and electrical connection must comply with the national regulations.
1)
The electrical installation is to be fitted with an easily accessible
all pole isolating device (master switch) on the building side,
complying with overvoltage category III. This means that each
pin shall have a contact opening width complying with the conditions of overvoltage category III for full isolation.
If it is connected via a plug and socket, the plug system used
shall comply with EN 60309-1/A11; 5-pin;
400 V AC (16A or 32A) shall be used.
Assembly, installation, upgrading or repair of the device may
only be carried out by specially trained and instructed personnel.
Caution!
The code for access via the infrared interface is preset in the
software of the hand-held unit, and can therefore be used with
any unit. Anyone, who downloads the software from the Internet
can access the unit date with a hand-held unit. Please note that
Customer Service changes the preset access code during initial
start-up – see Page 102. Please note the new code for future
use!
This code is independent of the access code for the presettings
via the control panel.
Page 39
38
Safety / Export
Please read and observe ...
Export
We emphasise that these devices are intended for the European market
and must not be exported to nor operated in the USA or Canada!
The manufacturer shall assume no liability whatsoever in case of non-observance! We explicitly emphasise that high liability risks may occur for
the exporter an/or the operator in case of non-observance.
Accessories
An overview of the possible accessories is provided in the sales documentation and the planning manual.
Page 40
39
Safety / Export
Please read and observe ...
Sensor mode
The system is operated exclusively using the measurement sensor:
• The user’s skin type is determined by 2 readings taken using a calibrated sensor (calibration: see page 43).
• The output from the UV lamps is optimised for the skin type reading.
• The power of the UV high voltage lamps can be reduced manually.
• The individual dosage for the user is calculated from the readings and
the sunbed session time is set automatically.
• The session time can also be preset (see Presets -33- on page 100).
The solarium will then attempt to achieve this preset time exactly. In
most cases, the right lamp configuration for the preset session time
can be calculated. In some cases, the system will switch off earlier,
e.g. because if the user is fair-skinned, the individual dose will only be
achieved with a shorter session time. Longer session times are also
possible, perhaps to compensate for the lower power output of older
UV low voltage lamps.
Timer with sensor mode
If the system is operated with a timer (e.g. with a coin device), the session
time (insertion for a given dose) and the actual exposure may differ.
You must note whether the actual session time can be shorter or longer
than the session time preset in the system. The session time can be set
to between 0 and 20 minutes; the factory preset is 0 minutes – see presets on page 100. At this preset, each user receives his individual dose
in the shortest possible time.
For really accurate billing of the dose, we recommend using the ICS (Individual Cash System) timer.
Page 41
40
Maintenance and care
Please read and observe ...
Maintenance and care
Cleaning
Antifect® fast disinfectant cleaner
Antifect concentrate, 250 ml Order No.: ▲ 800 1813
Spray bottle, 1 ltr. (empty) Order No.: ▲ 8001513
Spray head Order No.: ▲ 8001613
Mixing container, 5 ltr. (empty) Order No.: ▲ 8001713
▲: JK-Licht GmbH – see page 2.
Acrylic glass surfaces
Risk of infections!
Infections can be spread by skin contact.
All articles/device components, which can come into contact
with the user while on the sunbed must be disinfected after every session:
• Acrylic glass panel
• Pillows
• Handles and control panel
• Protective goggles
Note:
Follow the manufacturer's instructions for use.
Caution!
Do not rub with a dry cloth – danger of scratching!
For fast, hygienic proper cleaning of acrylic glass surfaces, use
exclusively the specially developed fast disinfectant cleaner Antifect
®
.
Other cleaning agents, especially concentrated disinfectants or
solvents (e.g. Lysoform, ethyl alcohol or other liquids containing
alcohol), may not be used for cleaning.
Failure to observe this voids all guarantee claims.
Page 42
41
Maintenance and care
Please read and observe ...
Sensor and basic station
Use Antifect
®
to disinfect the sensor and basic station after each use –
see Page 74.
Filter panels and lamps
Caution!
Do not spray or immerse! Only rub with a slightly damp soft
cloth!
Caution!
Do not rub with a dry cloth – danger of scratching!
Use exclusively the specially developed fast disinfectant cleaner
Antifect
®
to clean the sensor and base station.
Other cleaning agents, especially concentrated disinfectants or
solvents (e.g. Lysoform, ethyl alcohol or other liquids containing
alcohol), may not be used for cleaning.
Lenses and rubber seals are particularly prone to damage when
not cleaned properly.
Failure to observe this voids all guarantee claims.
UV low-pressure lamps: Clean with plain water (damp cloth).
UV high-pressure lamps: Clean bulb with spirit if necessary.
Filter panels: Clean with plain water (damp cloth).
Page 43
42

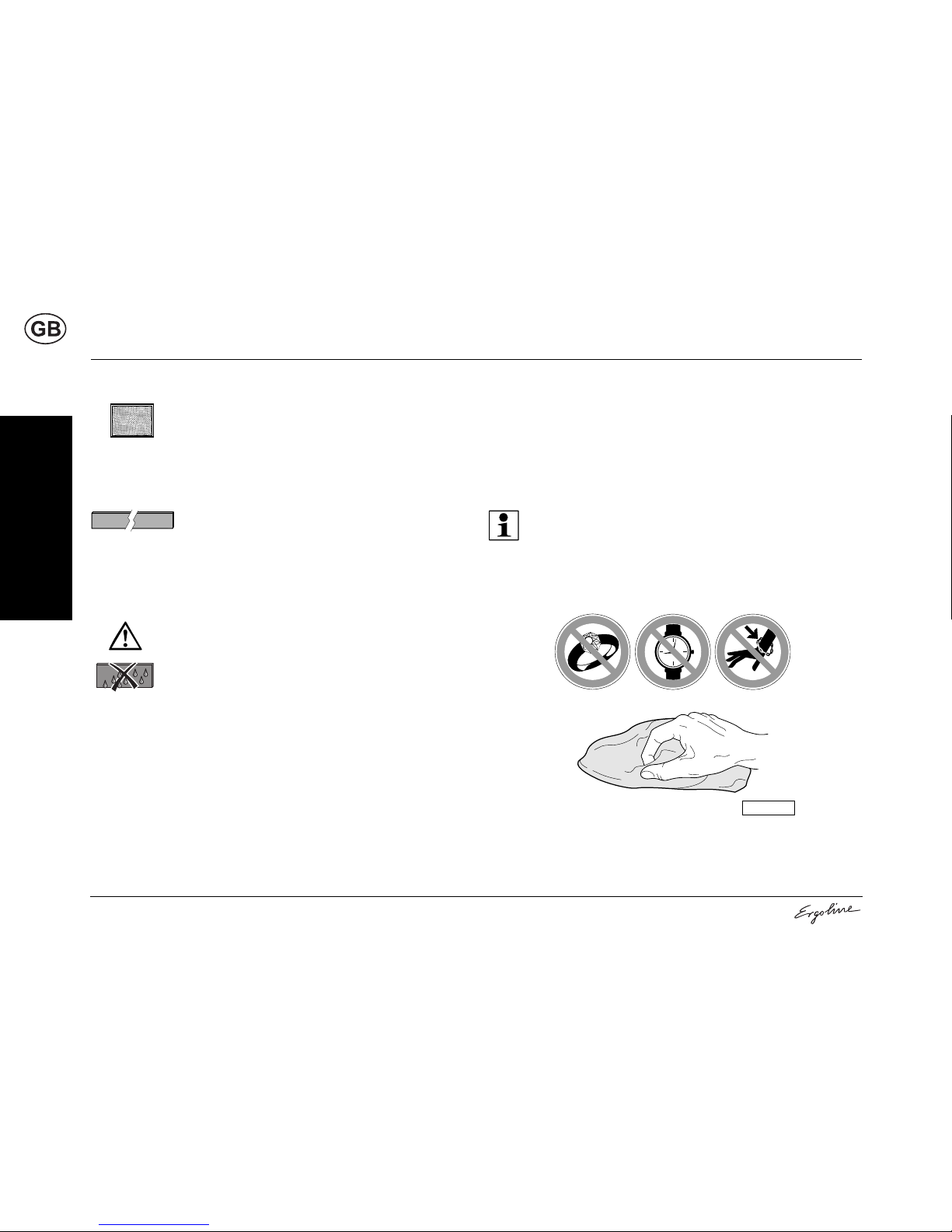

Maintenance and care
Please read and observe ...
Filter and filter mats Plastic surfaces
For cleaning the other plastic surfaces, it is best to use warm water and
a leather cloth. Never use aggressive cleaning agents containing alcohol,
e.g. the commercially available Sagrotan, or essential oils. These may
lead, in the long run, to damages not covered by the guarantee.
During cleaning a slight discolouration of the leather cloth by the rubber
seals must be expected for production-related reasons.
Filter in sunbed base
Dry cleaning: vacuum cleaner (depending on the
degree of soiling)
Moist cleaning: water and detergent, also a dish
washer.
Filter mats in the canopy and on the air conditioner
Dry cleaning: vacuum cleaner
Moist cleaning: water and a mild detergent. Do not
use a dish washer.
Attention! The system can be damaged by moisture!
When re-assembling, the cleaned filters and filter mats
must be dry.
Note:
Prevent damage to the acrylic glass and plastic surfaces. Remove rings, watches, bracelets etc. before the start of cleaning
work.
02756 / 0
Page 44
43
Maintenance and care
Please read and observe ...
Maintenance
Maintenance and care play a major role in deciding whether the device
meets the requirements placed on it in a satisfactory manner. The compliance with the specified maintenance intervals and the careful conducting of the maintenance and care work are therefore absolutely necessary
– see Page 67 ff.
The current operating hours of the parts requiring maintenance can be
displayed in the Presetting mode – see Page 101 ff.
Remount any protective devices (e.g. filter panels) after completing work.
We point out that the device must be subject to repetitive inspections
by our customer service or an approved specialised company every
12 months (from commissioning) to maintain its proper condition!
Calibrating the sensor
The sensor must be recalibrated every 30 working days, so that the user’s skin type can be determined reliably and the UV lamp output optimised accordingly.
Calibration: see separate operating manual
1)
.
Extreme danger!
The device must be deenergised when performing maintenance
work requiring the opening of the device.
See Page 44.
Note:
In the Ergoline Vitamin D3 system, the lamp output is controlled
by switching the UV low voltage lamps.Therefore, the entire UV
low-pressure lamp set must be replaced after the specified operating time. The new UV low-pressure lamps are not operable
until the related chipcard is inserted (see Page 75).
Caution!
Only use genuine spare parts of the same type!
The use of other parts voids the CE conformity!
Any liability is excluded in case of damage or injury proven to be
the result of the use of non-genuine spare parts.
1) Calibration: Order no. 843005
Page 45
44
Maintenance and care
Please read and observe ...
Deenergise device and secure against being switched on again
• In case of circuit breakers which cannot be
screwed out, a strip of adhesive tape may be applied over the actuation lever with the wording
“Do not switch, danger!”.
A prohibition sign with the text:
• “Work in progress!”
• “Place: ..............................”
• “Sign may only be removed by: ............”
must always be securely mounted immediately.
Extreme danger!
If work is to be performed on the devices, they must be deenergised. That
means that all live lines must be
switched off.
Switching off the device alone is insufficient, as certain points may remain
energised. Therefore, switch off fuses
before performing any work and – if
possible – remove them.
Extreme danger!
Severe accidents can occur if the device is mistakenly switched
on again.
Immediately after deenergising, secure all switches or fuses
used for deenergising against being switched on again.
– Lock the fuse box with a padlock.
01605 / 2
Extreme danger!
Prohibition signs must not be hung on or touch live parts.
01510 / 1
01511 / 1
Page 46
45
Maintenance and care
Please read and observe ...
Faults
Error codes appear on the display to simplify localising of the fault cause
(see separate manual)
1)
:
• If a fault occurs, the fault code flashes in the display.
• If several faults occur, the fault messages are displayed alternately.
• The fault remedy is acknowledged by pressing the START/STOP
button.
• If the fault cannot be eliminated, inform Customer Service – see
Page 2.
1) see also Error codes, Order No. 800751
Page 47
46
Product information
Please read and observe ...
Product information
Acrylic glass panels
Acrylic glass panels for solaria are produced from acrylic glass developed especially for this application. The acrylics used are characterised
by a particularly high UV permeability and resistance, as well as an easycare, hygienic surface that is gentle to the skin.
The acrylic glass panels are formed to their shapes for the specific devices in a technically complex production process. Despite state-of-the-art
production know-how, the presence of minor spots, air bubbles or
streaks in the acrylic panels is unavoidable. In addition, hairline cracks
can occur on the bed surface during operation.
These occurrences are material-dependent and are unavoidable in
processing, however have no significant effect on the utility value and
can therefore not be recognised as defects.
UV high-pressure lamps
Caution!
Cosmetics or sun screen products must be removed prior to using the sunbed as they can cause damage (e.g. fine cracks on
the surface) when used continuously.
Fire hazard!
High pressure lamps that have not been approved by Ergoline
can explode. Hot lamp components can set other parts on fire.
People can be killed or severely injured due to smoke and
fume inhalation.
– Only fit high pressure lamps recommended by Ergoline.
– Clean the inside of the solarium regularly. Fluff is inflam-
mable!
Page 48
47
Environmental protection
information
Please read and observe ...
Environmental protection information
Environmental Declaration – The JK Corporate Group
The JK corporate group is subject to the strict regulations
of EC Directive 761/2001 and the standard
EN ISO 14001, and undergoes regular internal and external environment audits performed by trained auditors.
Environmental regulations – disposal of lamps and batteries
UV low-pressure lamps and UV high-pressure lamps contain fluorescent
materials and other waste containing mercury. Batteries contain heavy
metal compounds.
According to the national waste disposal laws and in accordance with the
municipal waste regulations, proof must be provided of the proper disposal of UV lamps and batteries.
Your local sales agency will be happy to assist you with the disposal
1)
of UV lamps and batteries.
– Report the number of UV lamps and batteries to your local agency by
telephone or in writing.
– Together with a disposal company, the agency then sees to the col-
lection of the lamps and their proper disposal.
Packaging
All packaging consists of 100 % recyclable materials. Packaging brought
into circulation by the JK Corporate Group that is no longer required can
be returned to the JK Corporate Group. Your agency partner or dealer
will be happy to advise you.
Disposal of recyclable materials
The device has been produced of recyclable materials. When being
scrapped later, the device must be disposed of properly. The JK Corporate Group will provide you with information on the content or potential
hazards of the materials used.
1) Subject to charge payable by the studio operator
Page 49
48
Use the sunbed properly
Please read and observe ...
Use the sunbed – but use it properly!
The system is used to encourage Vitamin exchange by means of ultraviolet light (UV light). This positive effect on health is a follow-on effect from
the sun's natural light. Moreover, if the sunbed is used regularly, the user
will achieve a minor degree of browning.
A few things need to be noted to get maximum enjoyment out of a solarium. Here are some answers to some frequently asked questions.
Make-up on the sunbed?
Please don’t. Clean skin absorbs UV light better.
A wide variety of materials is found in cosmetics. Again, whether these
are emulsifiers, greases, or so-called scents – in conjunction with UV
light, these can cause allergic reactions of the skin.
Accordingly, this is a must before using the solarium: Remove all makeup. This is essential. Make-up clogs the pores in the face. The UV light
from a sunbed re-opens these clogged pores so that not only does the
light penetrate the skin, but also the allergenic components of the makeup.
A further negative consequence of make-up is that the appearance of the
skin deteriorates irreversibly over a period of time. However good a decent make-up might be – in conjunction with UV light, it causes more
harm than good. Therefore: Remove all make-up before a session on
your sunbed – it will be much better applied afterwards.
Showering?
The UV light effects are in the skin, not on it. Therefore you cannot wash
it off. Treat your skin to a moisturizing cream after showering.
Are medications and the sunbed compatible?
It is known that some medications increase the skin’s sensitivity to UV
light. This probability is particularly high with antibiotics, sulphonamides,
psychiatric drugs, tranquillizers, anti-diabetes treatments and diuretics.
Suncreams which contain psorale or kumarin also increase skin sensitivity. If you are in any doubt, first ask your doctor – then you can enjoy the
sun at no risk.
Contact lenses in the solarium?
The answer is: Yes! Like any other solarium user, contact lens wearers
should also wear special protective goggles which protect the eyes
against UV radiation. To guarantee better protection, wearers of spectacles and contact lenses can ask their optician for exchange contact lenses with UV protection. The UV-A and UV-B filters built into exchange
contact lenses will protect the cornea and the internal parts of the eye
against almost 100% of the energy in UV radiation.
This will benefit solarium users not only in the open, but also on the
sunbed. You can wear these contact lenses even on the sunbed without
any restrictions. For more information, ask your optician or optometrist.
Page 50
49
General notes on protection
Please read and observe ...
General notes on protection
▲: JK-Licht GmbH – see page 2.
Danger of skin and eye injuries or skin diseases!
• Persons with very sensitive skin (skin type I) must not use
the system as, with this skin type, any sunbath without skin
damage (e.g. sunburn) is impossible.
• Individuals with acute sunburn, individuals who have had or
have skin cancer, or individuals who are at increased risk of
skin cancer, must not use the system.
• UV systems should not be used without medical advice, if
unexpected manifestations such as irritation occur within 48
hours of first using the sunbed.
• The sunbed must never be used if a filter panel is missing or
damaged, or the timer is defective!
• UV light from the sun or UV systems can cause injuries to the
skin or eyes. This biological effect is dependent on the sensitivity of the individual's skin and on the type and amount of
UV light.
• The skin can become sunburned when exposed to excessive radiation. Excessive, frequently repeated UV radiation
with sunlight or UV devices can result in premature ageing of
the skin and an increased risk of skin tumours.
• Particular caution is advisable for individuals who are especially sensitive to UV light, and when certain medications or
cosmetics are used.
• Remove cosmetics before using the sunbed and do not use
sun screen products.
• See a physician if stubborn swelling, sores or pigmented
moles form on the skin.
• Some medications for internal or external use can considerably increase the skin's sensitivity to UV light. For example:
antibiotics, sulphonamides, psoralenes such as melanin, vitamin A acids and their derivatives. Avoid sunbathes – including natural sunlight – during and immediately after using
preparations of this kind! If in doubt, ask your doctor beforehand!
• The surface of the unprotected eye can become inflamed
and, in some cases, the retina can be damaged by excessive radiation. Cataracts can form after frequently repeated
exposure to radiation.
Use the accompanying UV goggles (Order no. ▲ 84592).
• The time between the first two sessions on the sunbed must
be at least 48 hours! Do not sunbathe twice on the same
day.
Page 51
50
General notes on protection
Please read and observe ...
Recommended session times
See the table on Page 51.
Manufacturer's guarantee
Ergoline accepts liability for any system defects that arise in accordance
with the following regulations on behalf of customers who have purchased an Ergoline solarium for private or commercial utilisation from
one of Ergoline’s sales partners; consumable parts such as UV high
pressure lamps (burner), UV low voltage lamps (tubes) and starters as
well as the acrylic-glass sunbed itself are not covered by the warranty.
The warranty stipulates that Ergoline will eliminate any defects within a
time period predetermined by Ergoline by repairing or exchanging the defective part.
Claims made in accordance with this warranty can be lodged with Ergoline or the Ergoline sales partner from whom the product was purchased
on presentation of the warranty card or invoice; this warranty is valid for
a period of 24 months from the date of purchase.
This does not affect the rights of the customer under the existing guarantee with regard to any claims that the customer might have in accordance
with the contract of purchase.
Page 52
51
Besonnungszeit
Session time
Dr. Holick UV-System
1.
Gemessene Besonnungszeit!
Measured session time!
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
…
06258 / 0
Page 53
52
Besonnungszeit
Session time
Page 54
53
Bedienung
Operation
Bedienung
Operation
Bedienung
Operation
Öffnen Sie bitte diese Ausklappseite.
Please open this fold-out page.
Page 55

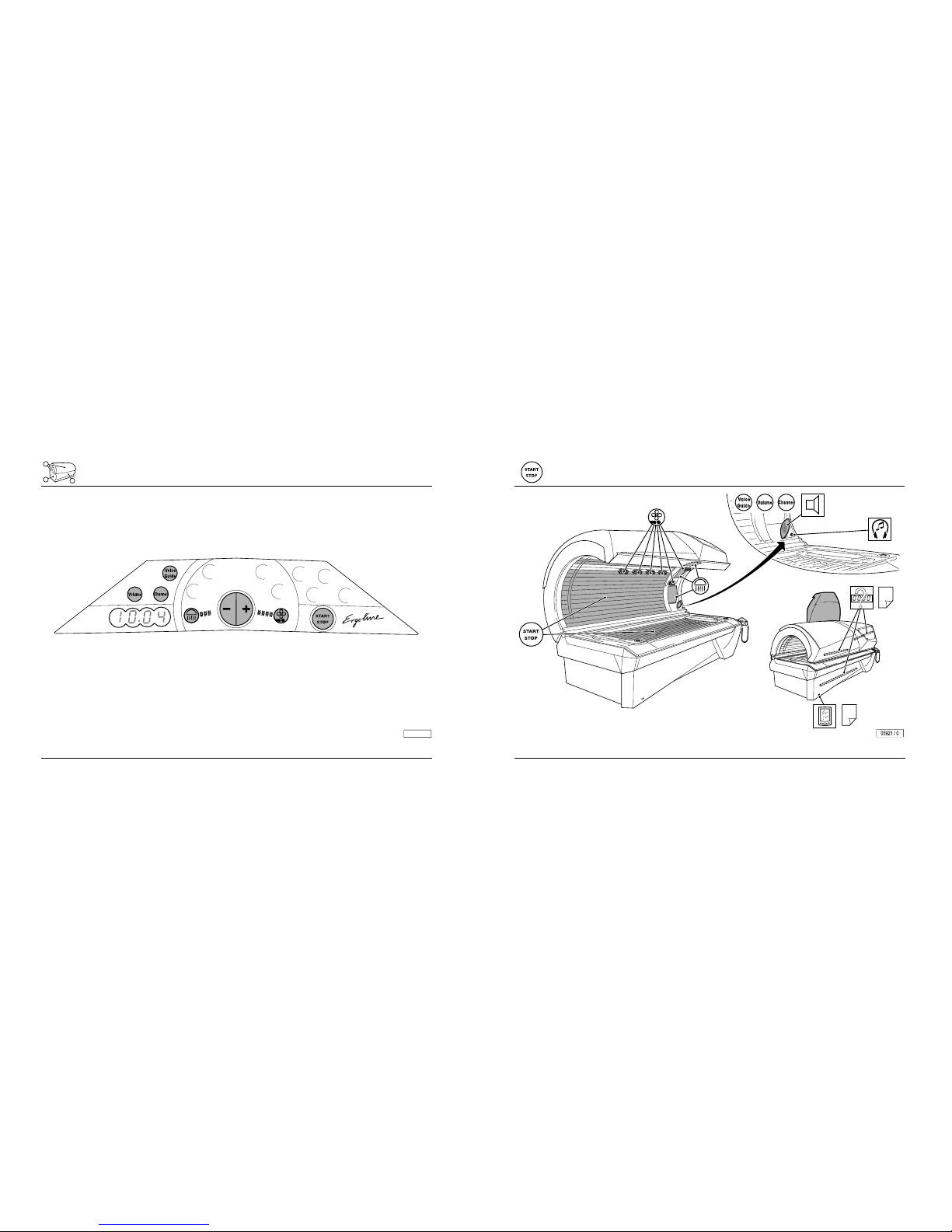

54
08116 / 0
95
95
Page 56
55
Bedienung
Operation

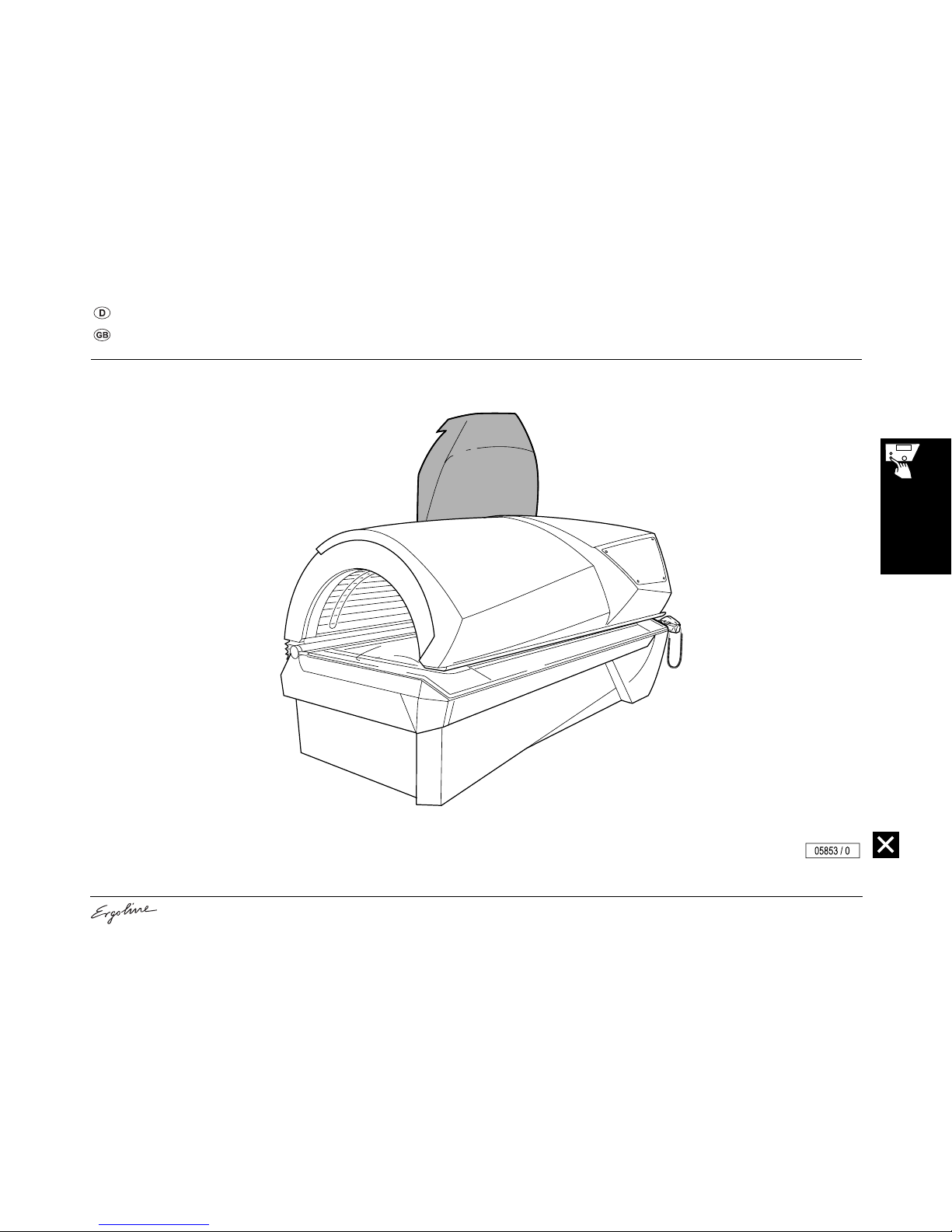

Zubehör
Accessories
Page 57
56
Bedienung
Operation
START

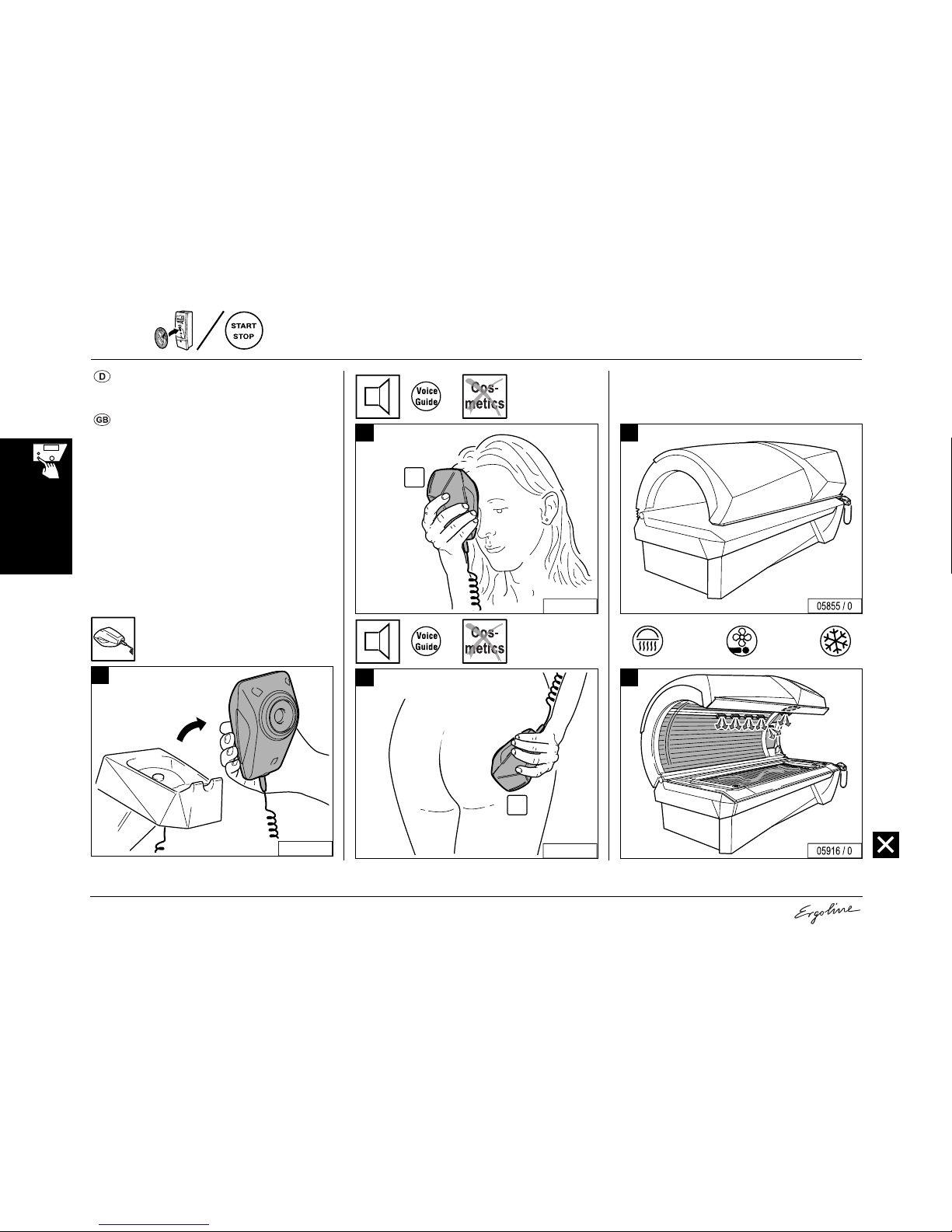

Ermittlung der Besonnungszeit per
Sensor
Using the sensor to determine the
session time
06258 / 0
1
1
Step one ...
04734 / 0
2
Step two ...
2
04821 / 0
3
4
5
Page 58
57
Bedienung
Operation

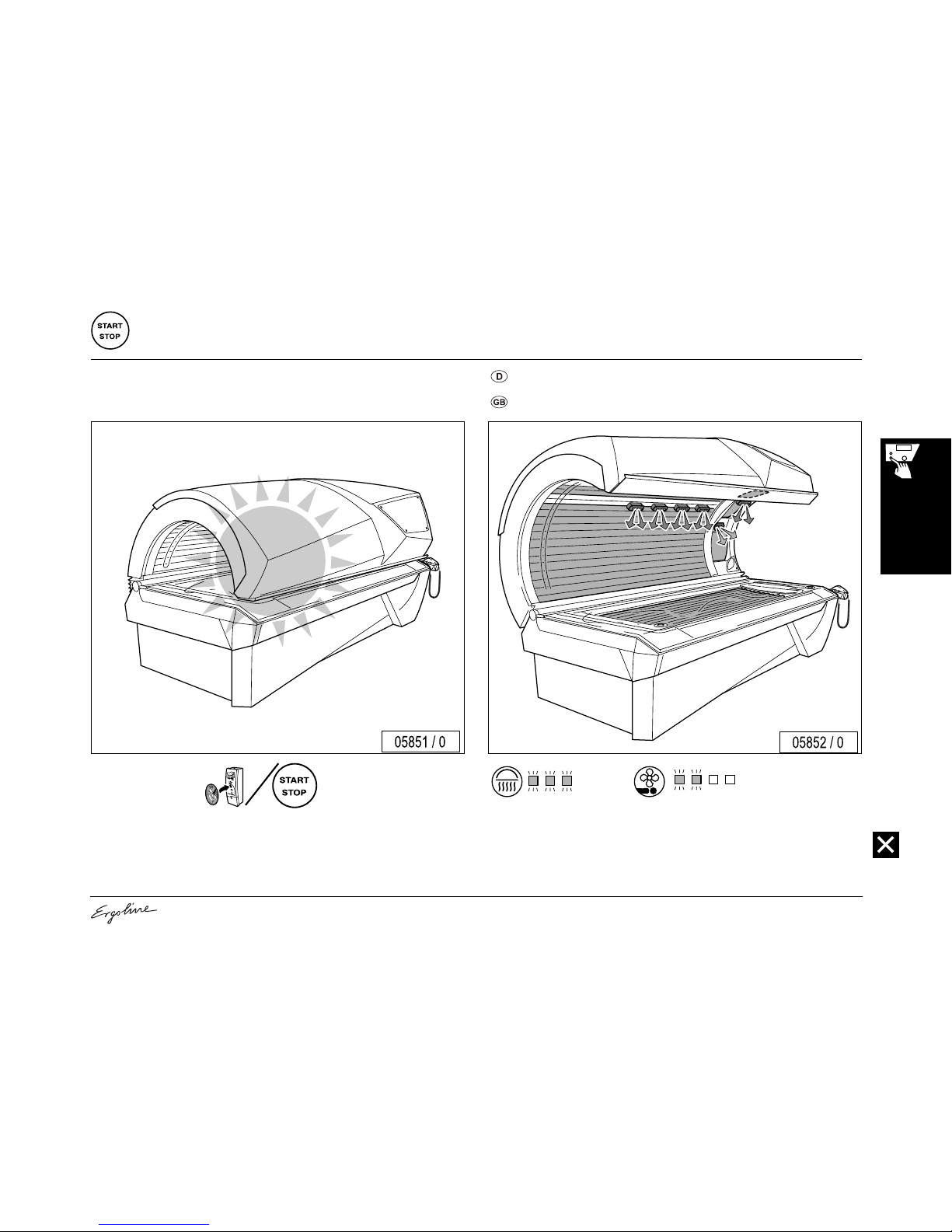

Start Funktionen beim Start
Settings during Start-up
Page 59
58
Bedienung
Operation

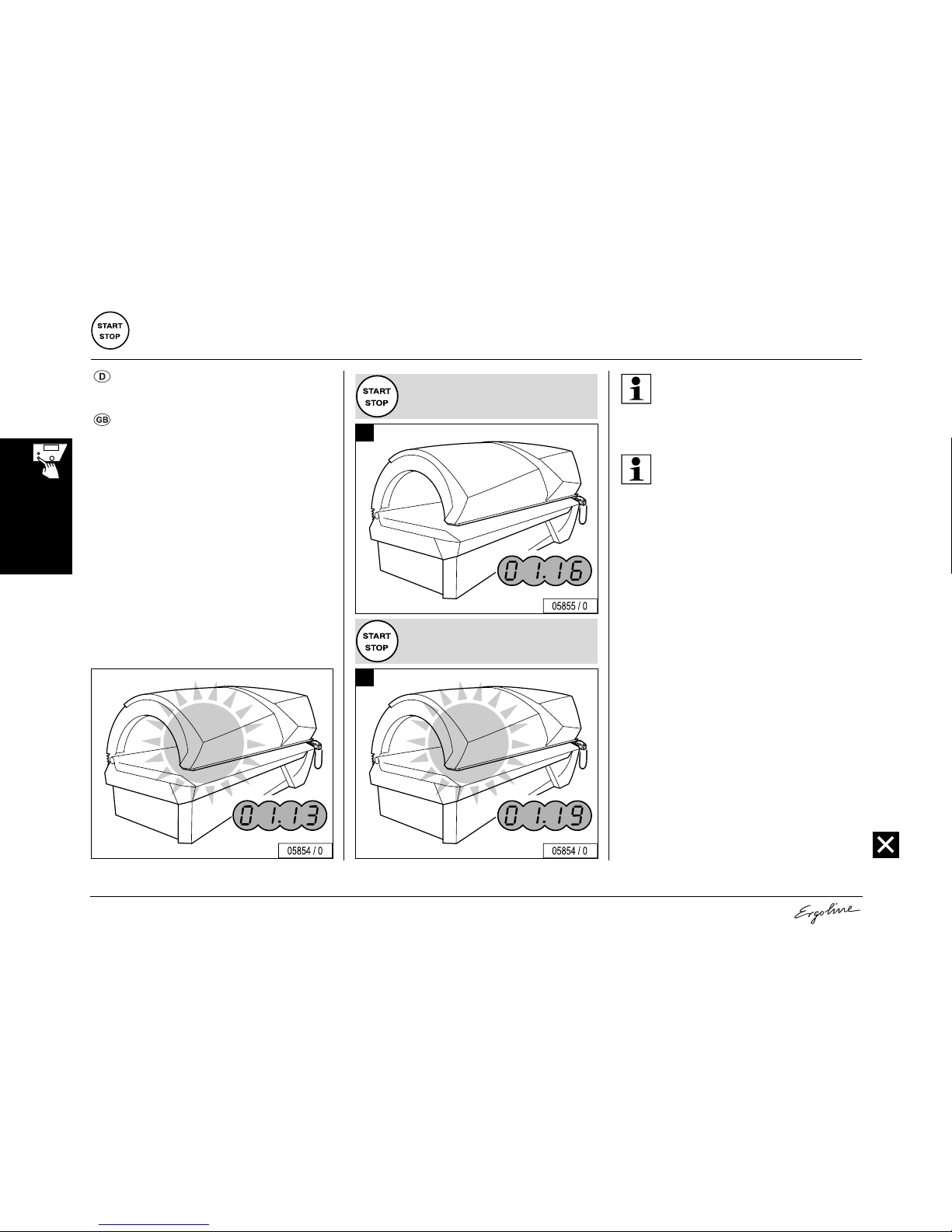

UV-Lampen während der Besonnung
aus- und einschalten
Switching UV lamps off and on during
the session
STOP
1
START
2
Hinweis:
Werden die UV-Lampen während der
Besonnung ausgeschaltet, läuft
die Besonnungszeit weiter.
Note:
If the UV lamps are switched off during
the session, the session time
continues to run.
Page 60
59

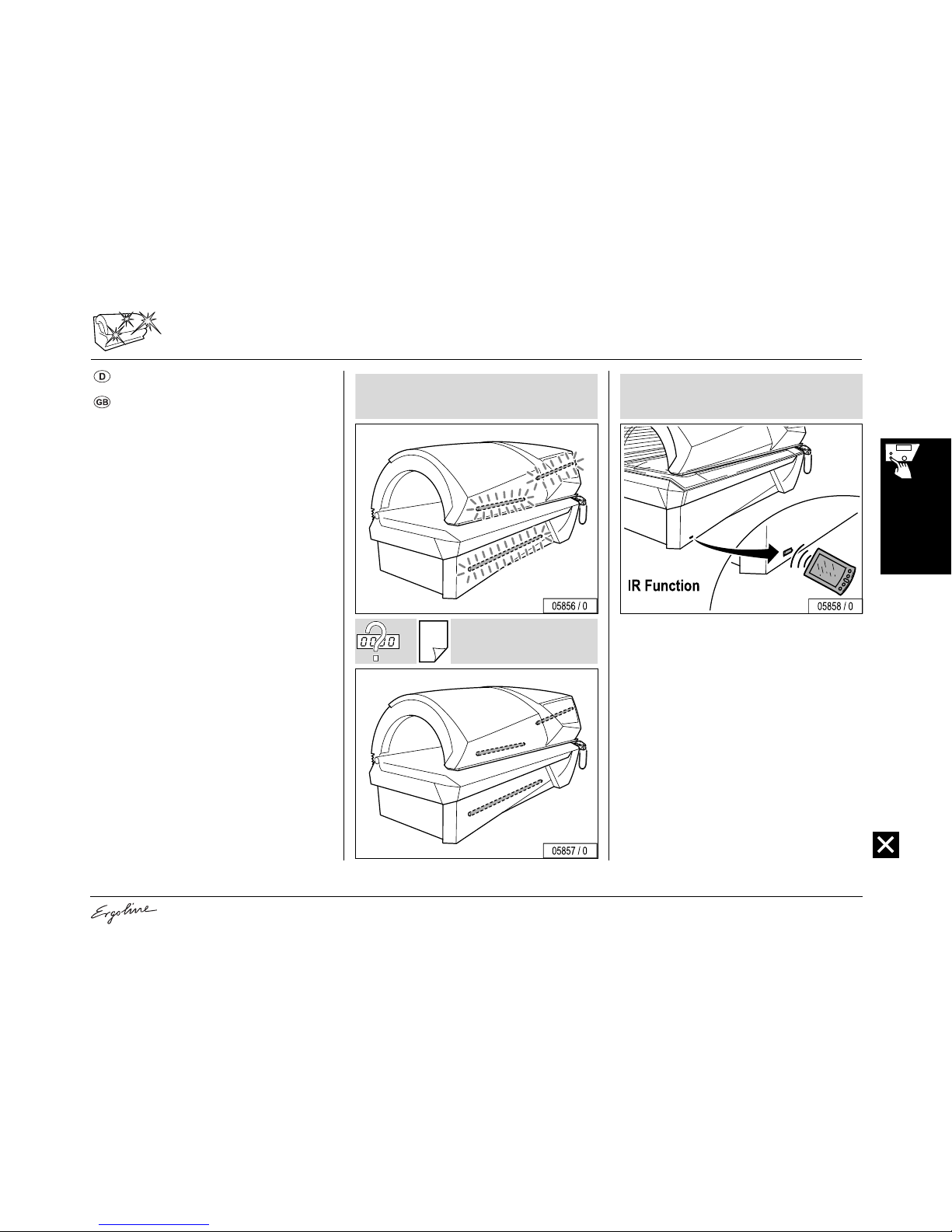

Bedienung
Operation
Laufzeit der Effektbeleuchtung
Running time of accent lighting
Stand-by
Page 61
60
Bedienung
Operation

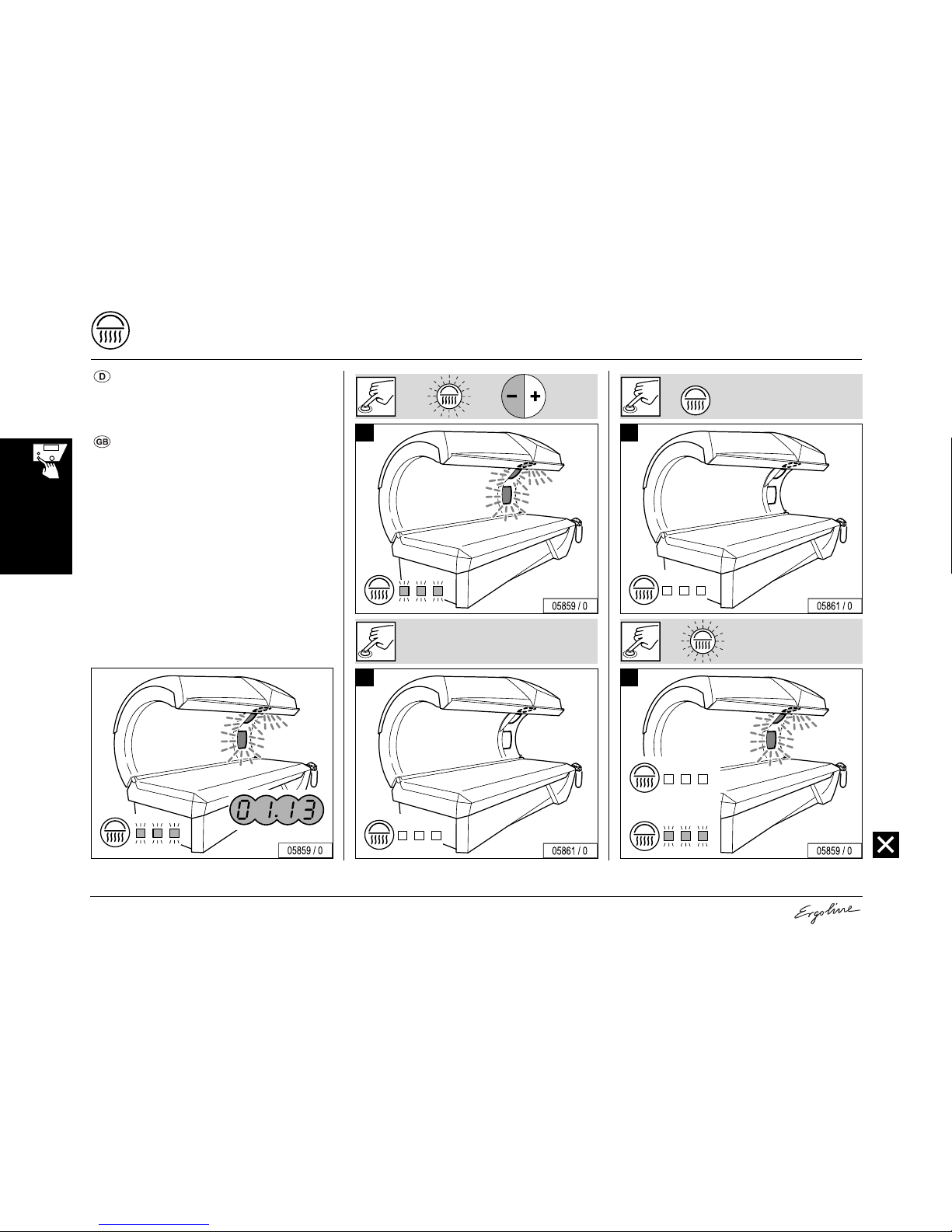

Gesichtsfelder aus- und einschalten
Die Leistung der UV-Hochdrucklampen
ist abhängig von den Messwerten.
Switching the facial area off and on
The power of the UV-high pressure lamps
depends on the readings.
12
1
2
2s
3
START
4
+ 1 min
Page 62
61

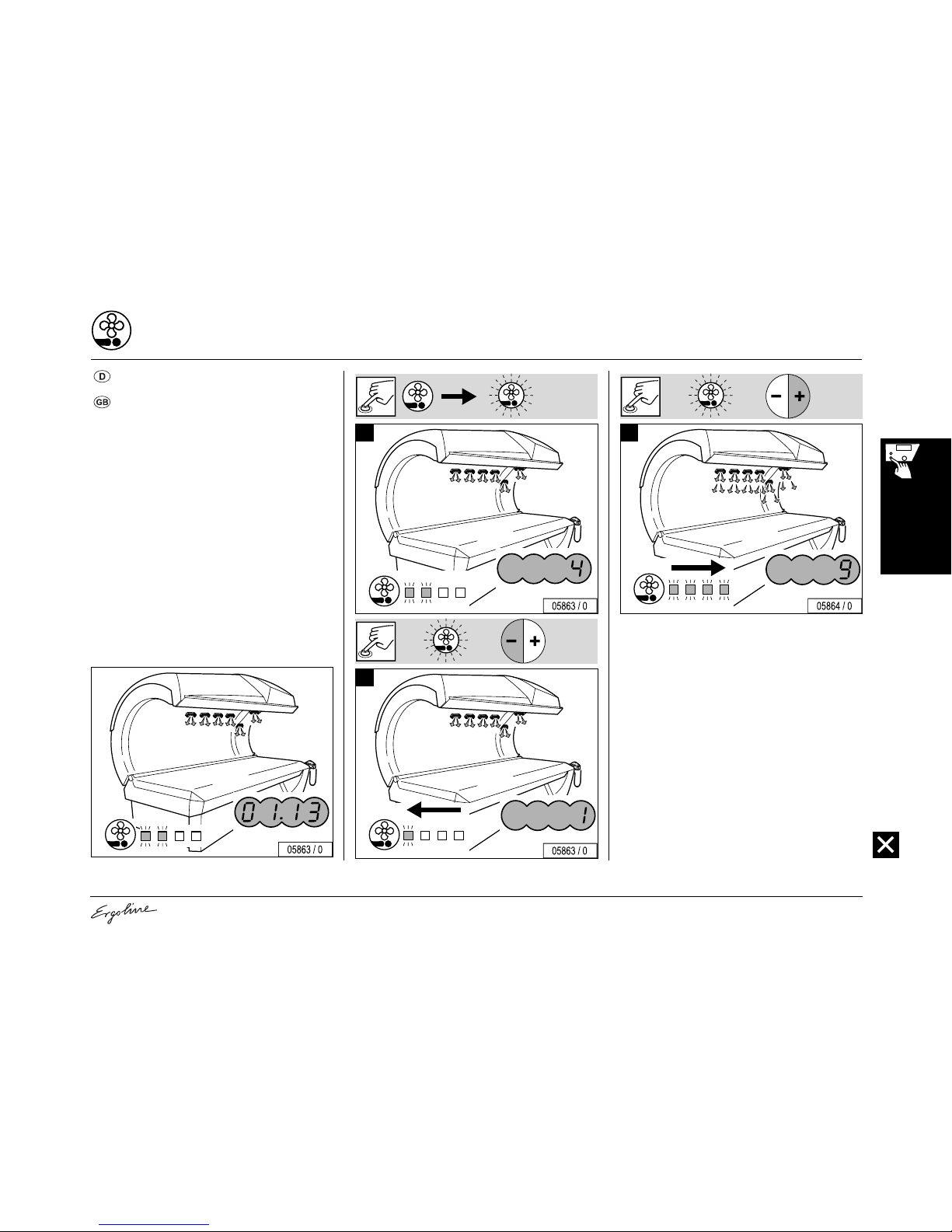

Bedienung
Operation
Körperkühlung regulieren
Regulating body cooling
1
12
2
21
3
Page 63
62

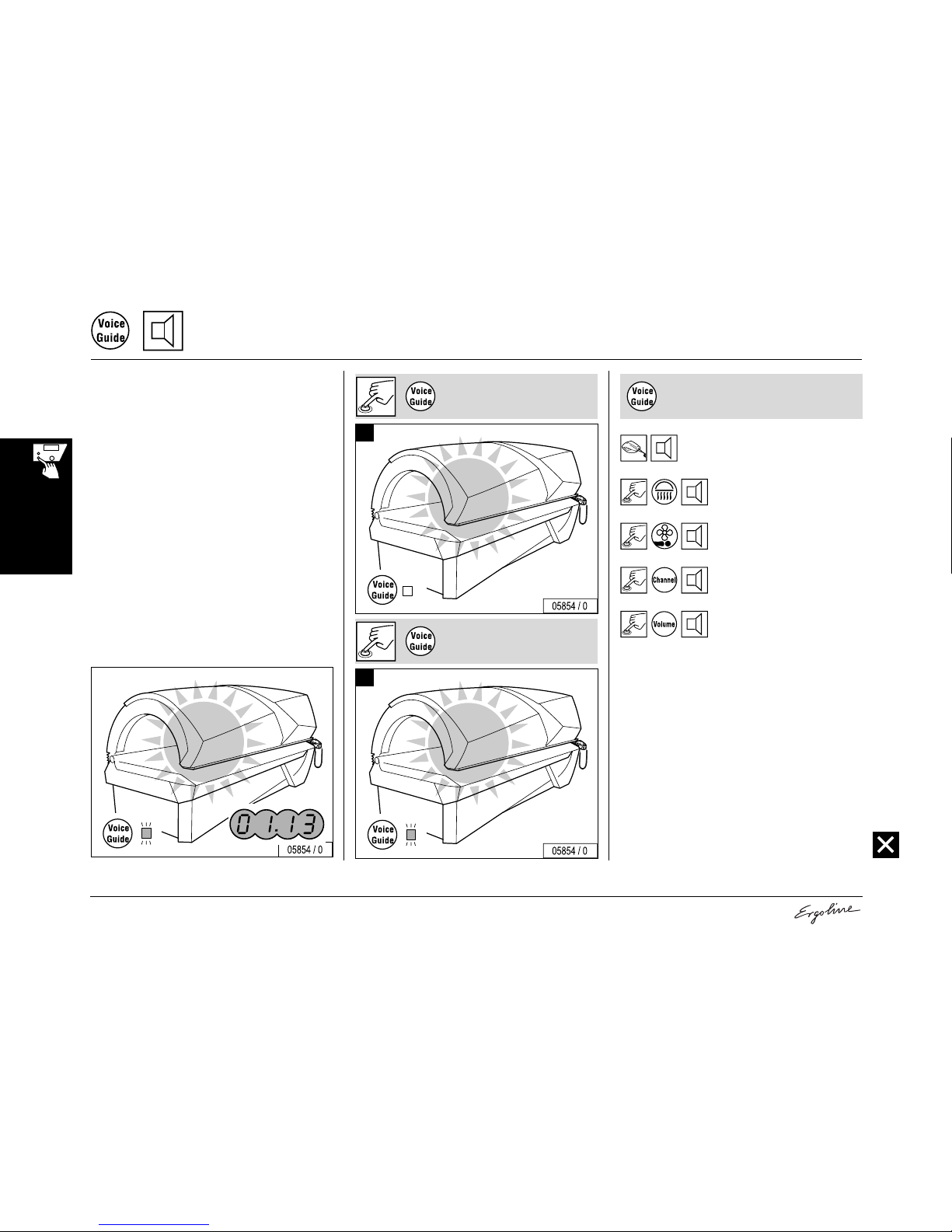

Bedienung
Operation
Voice Guide
…
…
…
…
…
1
2
Page 64
63

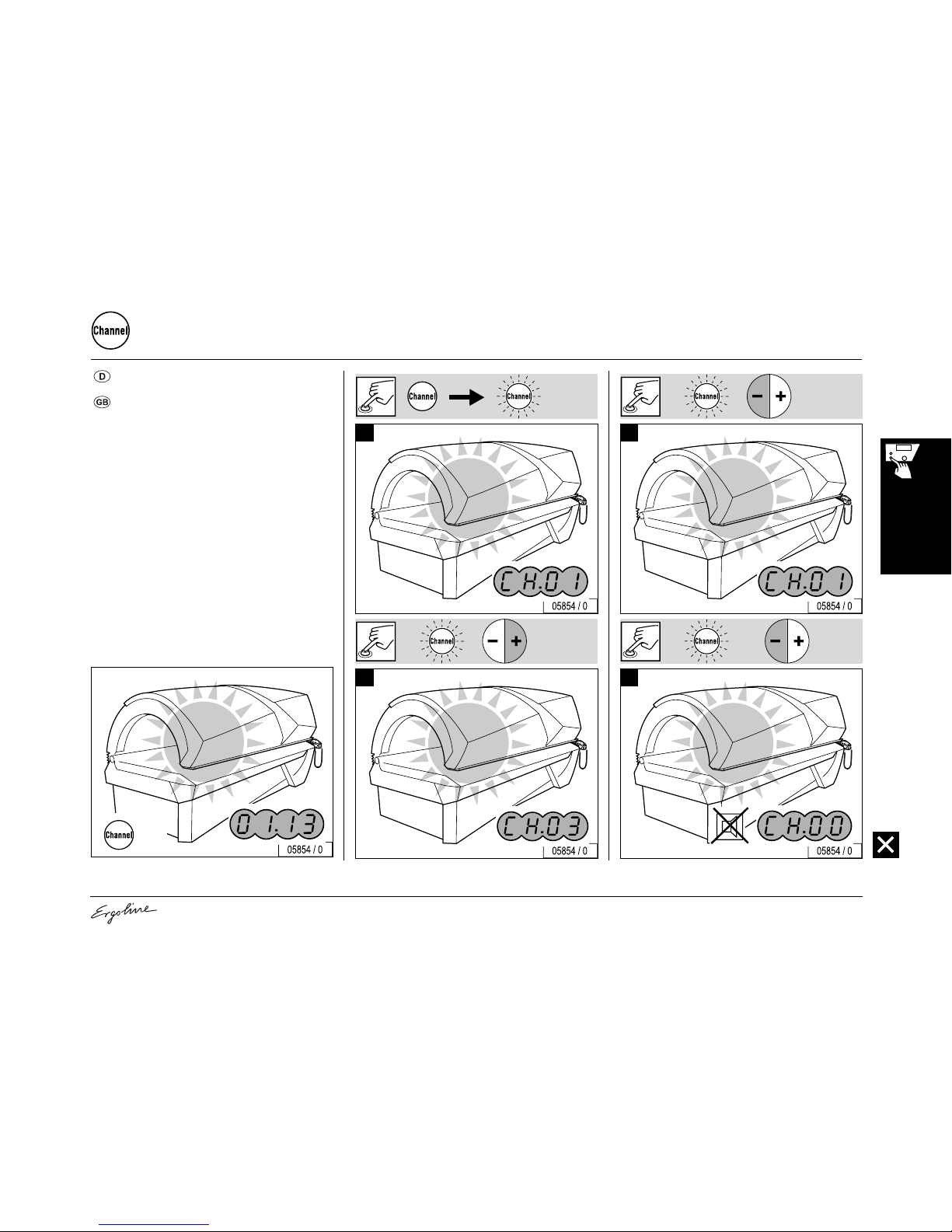

Bedienung
Operation
Musikkanal (Channel) wählen
Selecting music channel
1
21
2
12
3
12
4
Page 65
64
Bedienung
Operation

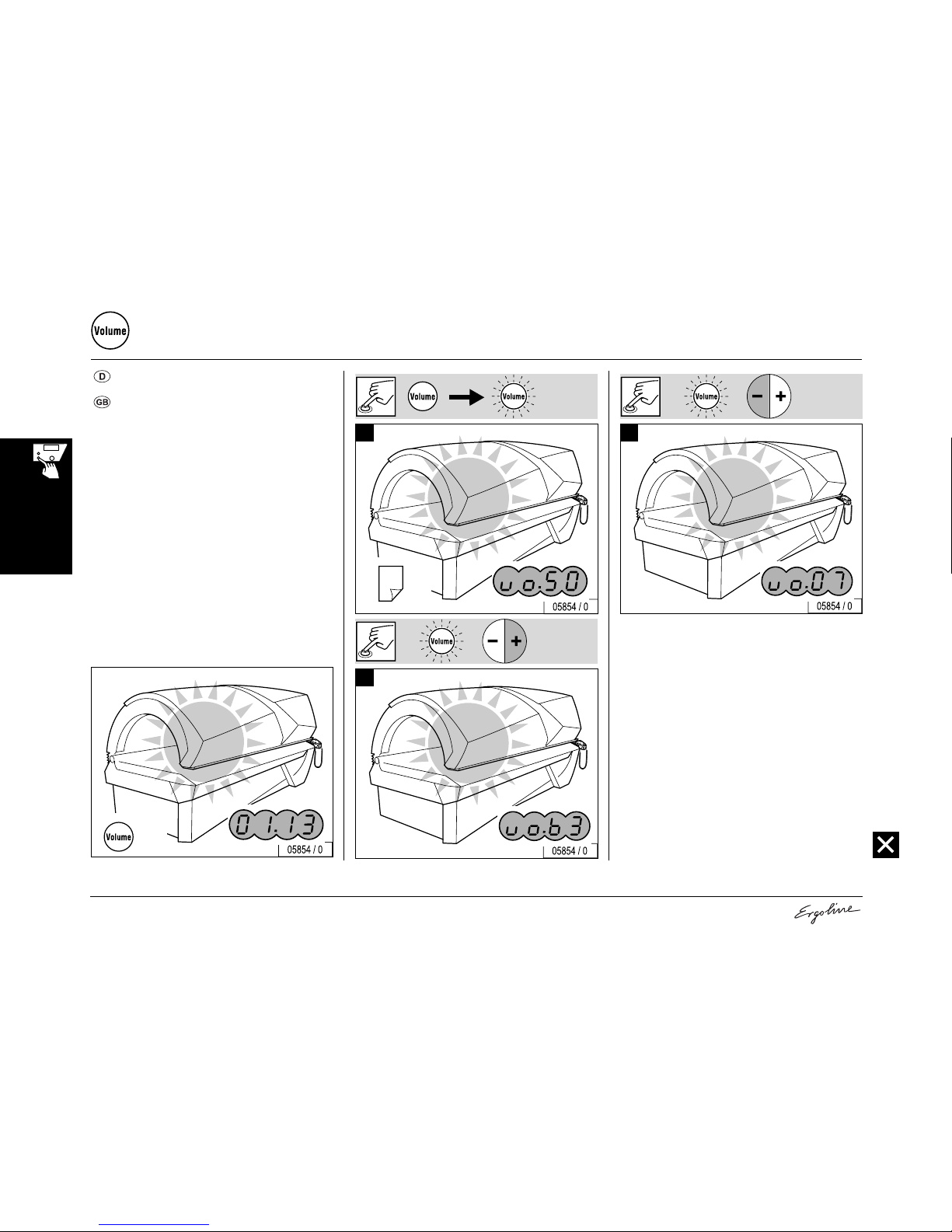

Lautstärke einstellen
Adjusting volume
1
95
12
2
21
3
Page 66
65
Tech. Daten
Tech. Data
Gerätetyp:
Nennleistungsaufnahme: 7100 W
Nennspannung: 400-415V ~3N
Nennfrequenz: 50 Hz
Nennabsicherung: 3 x 20 A (träge)
Prüfzeichen:
Model:
Rated power consumption: 7100 W
Rated voltage: 400-415V ~3N
Rated frequency: 50 Hz
Rated fusing: 3 x 20 A (time-delay)
Conformity mark:
Page 67
66

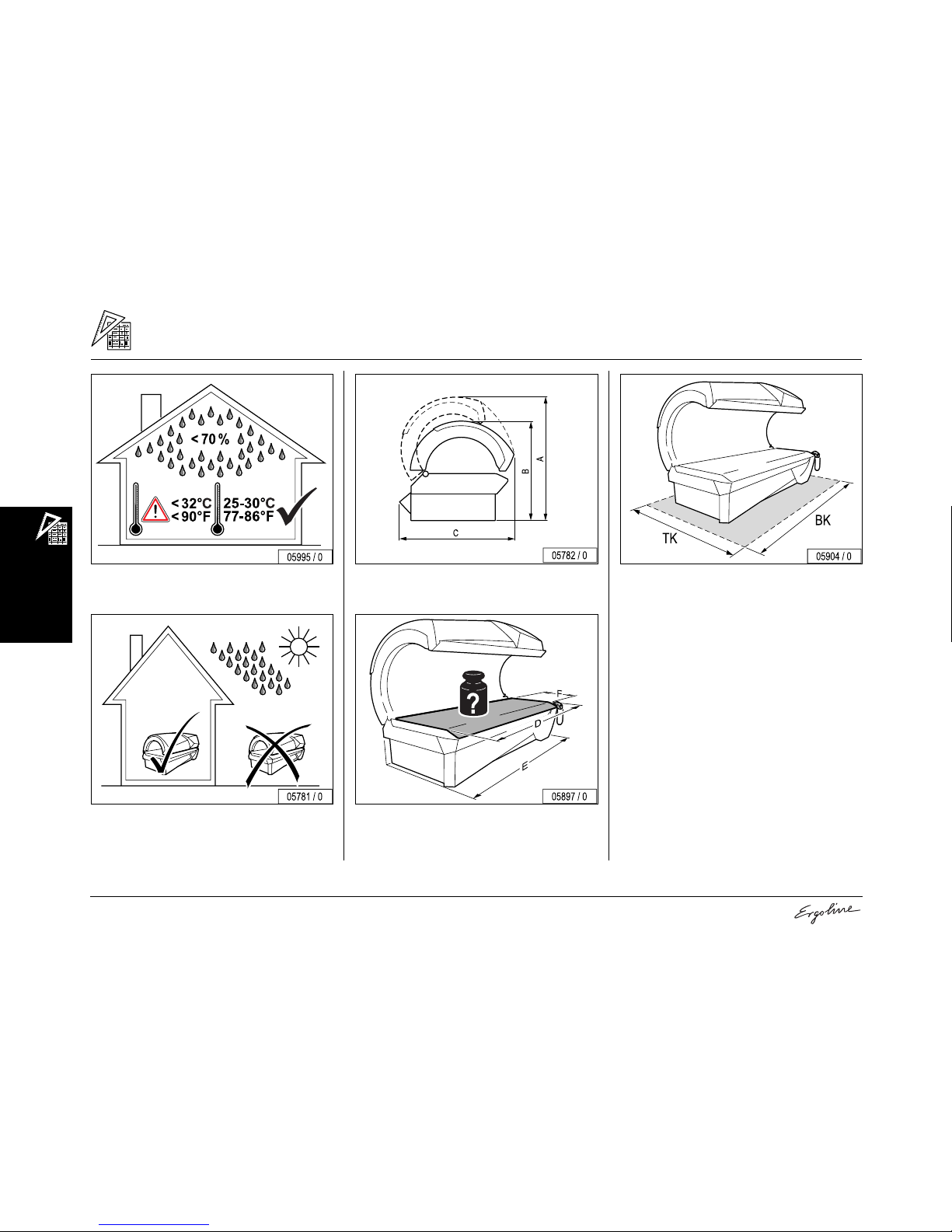

Tech. Daten
Tech. Data
A =
B =
C =
1575 mm
1256 mm
1310 mm
D =
E =
F =
2015 mm
2300 mm
720 mm
BK =
TK =
2400 mm
2100 mm
? = 135 kg
Page 68
67
Wartung
Maintenance
Wartung
Maintenance
Wartung
Maintenance
Öffnen Sie bitte diese Ausklappseite.
Please open this fold-out page.
Page 69

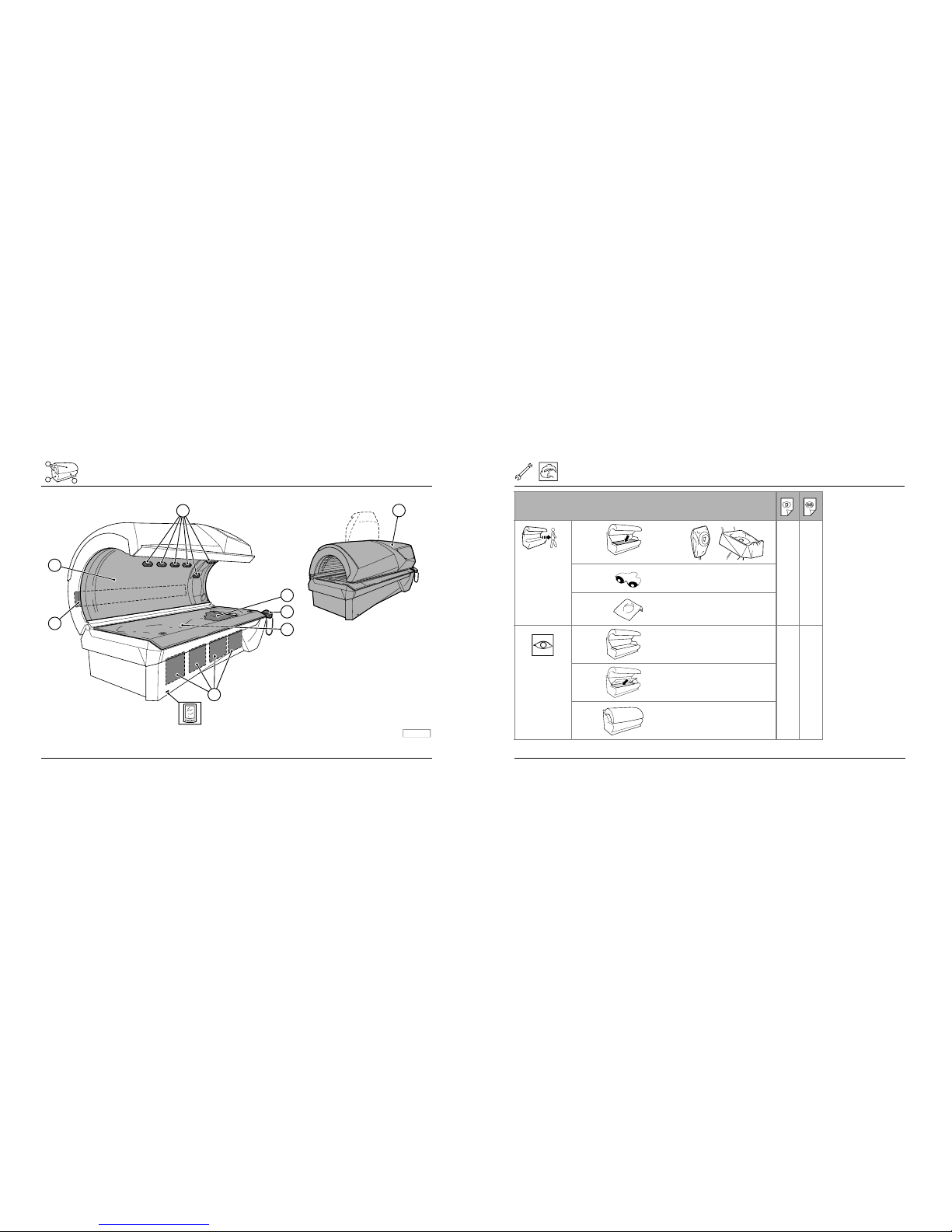

68
5
2x
6
4
8
1
2
3
7
08118 / 0
Reinigungsintervalle
Scheduled cleaning
16 40
-
16 40
Page 70
69
Wartung
Maintenance
Reinigungsintervalle – Filter/Kalibrieren
Scheduled cleaning – filters/Calibration
/50 h
4 x
▲ 51937 90
2 x
▲ 800767 92
30 Tage
30 days
1 x
Kalibrieren
Calibration
19
43
● JK-Global Service GmbH
▲ JK-Licht GmbH
2
Page 71
70
Wartung
Maintenance
Wechselintervalle – Effektbeleuchtung
Scheduled replacement – accent lighting
a) 1 x weiß/white 30 W ▲ 12263 86
b) 1 x blau/blue 30 W ▲ 12377 88
c) 1 x blau/blue 36 W ▲ 11792 80
1000 h
a) - c) 3 x S10 ▲ 10 047
80
86
88
● JK-Global Service GmbH
▲ JK-Licht GmbH
2
Page 72
71
Wartung
Maintenance
Wechselintervalle – UV-Lampen und Filterscheiben
Scheduled replacement – UV lamps and filter plates
500 h
d) 3 x 400 W ▲ 100723 82
e) 14 x
Ergoline Dr. Holick UVSystem Vitamin D3
100 W ▲ 12970 76
f) 26 x
Ergoline Dr. Holick UVSystem Vitamin D3
100 W ▲ 12970 78
e) f) 75
1000 h
e) f) 40 x S12 ▲ 10002 76, 78
3000 h
d) 3 x ● 734978 82
● JK-Global Service GmbH
▲ JK-Licht GmbH
2
Page 73
72
Wartung
Maintenance

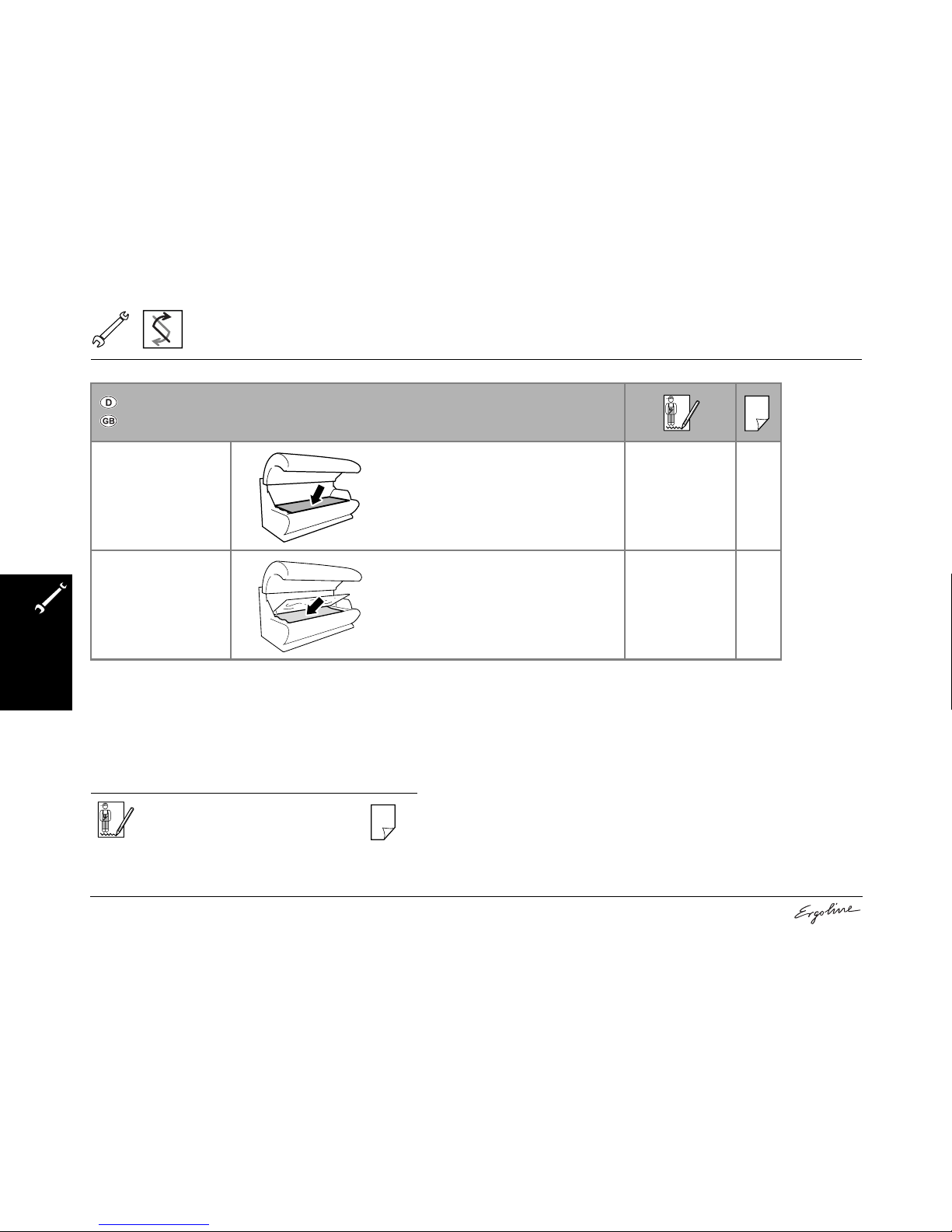

Wechselintervalle – Acrylglasscheibe
Scheduled replacement – acrylic glass panel
1500 h
● 702806 76
3 000 h
● 800613 76
● JK-Global Service GmbH
▲ JK-Licht GmbH
2
Page 74

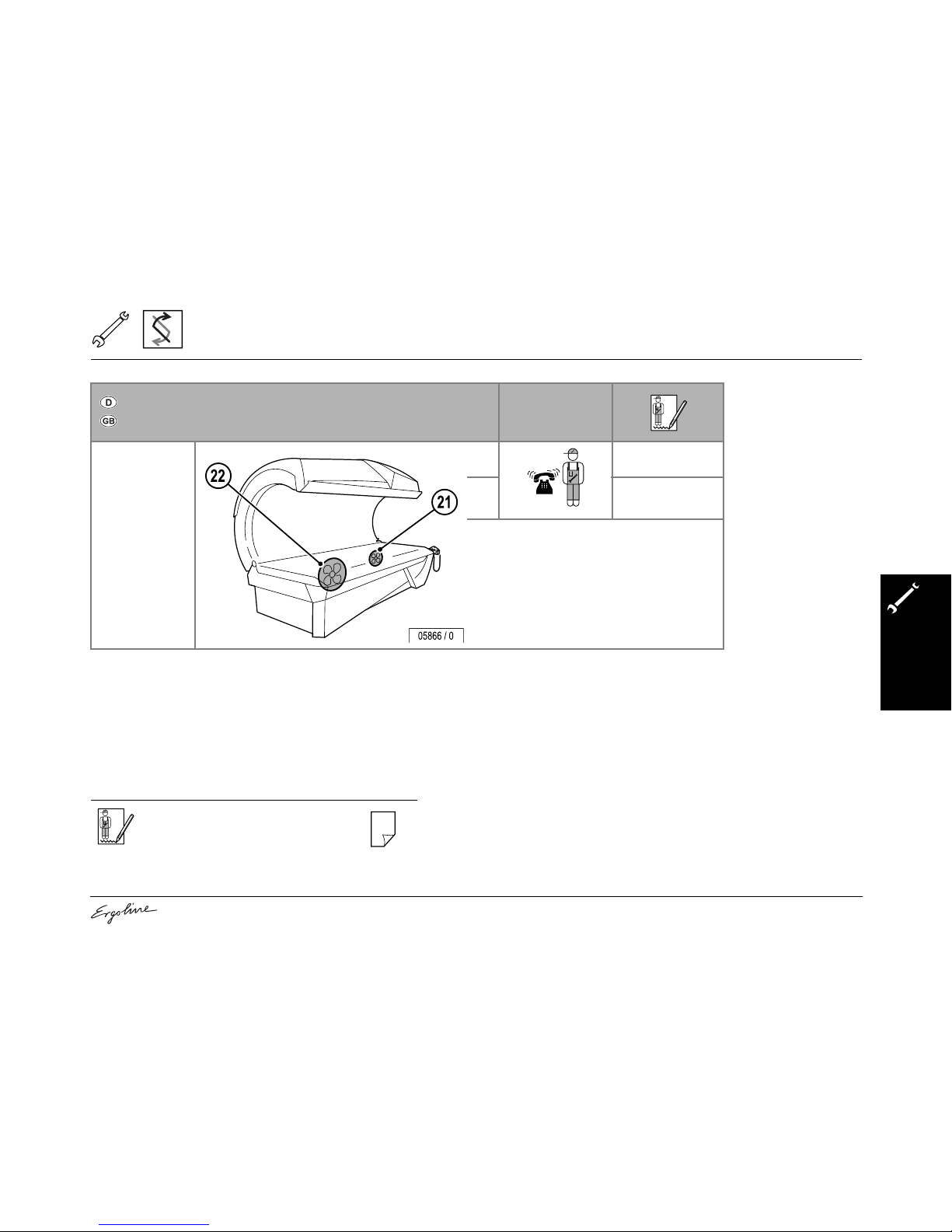

73
Wartung
Maintenance
Wartungsintervalle – Lüfter
Scheduled maintenance – fan
40000 h
● 11 44 0
● 12858
● JK-Global Service GmbH
▲ JK-Licht GmbH
2
Page 75
74
Wartung
Maintenance
Sensor reinigen
Cleaning the sensor
06257 / 0
1
Page 76
75

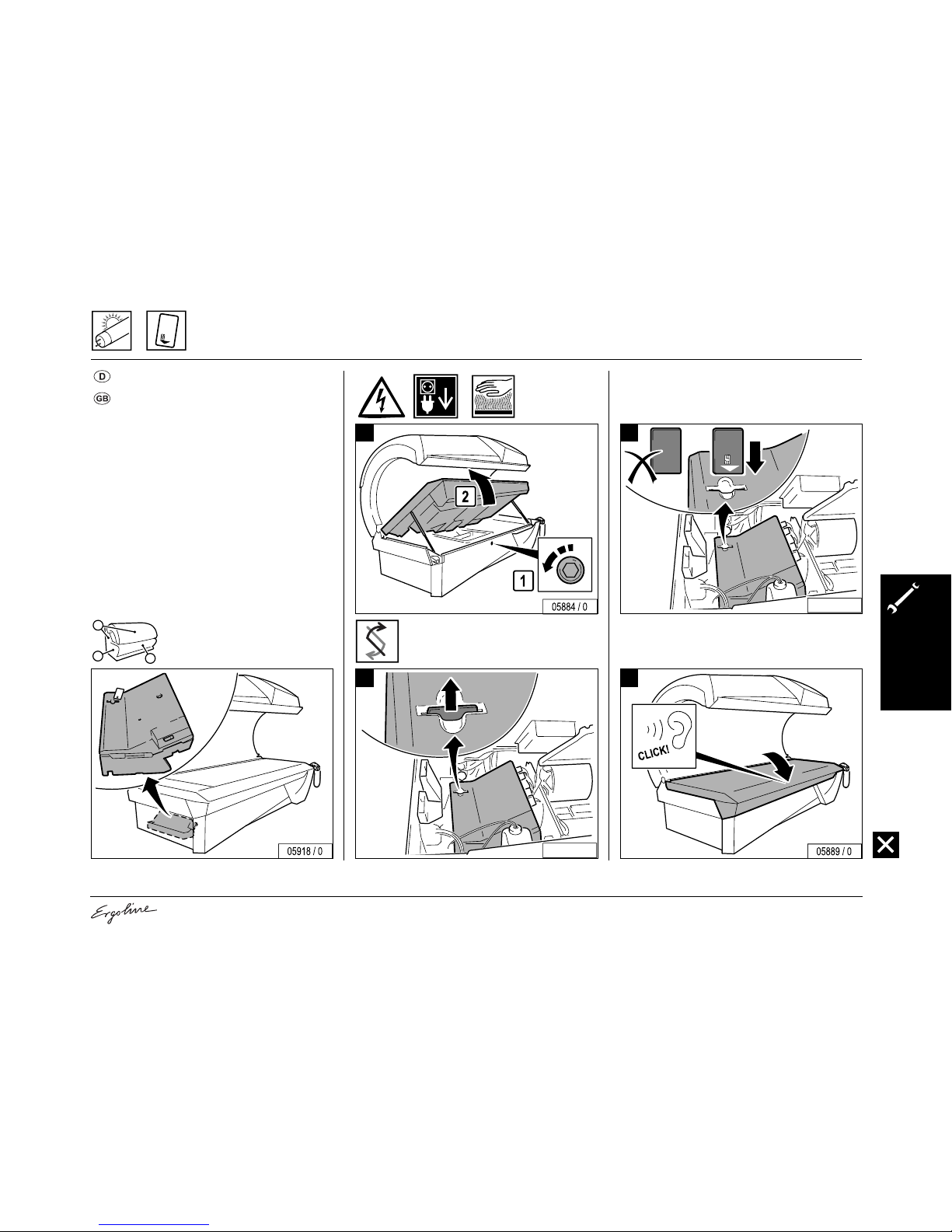

Wartung
Maintenance
Chipkarte des Lampensatzes
Chip-card of lampset
1
500 h
03510 / 0
2
03511 / 0
3
4
Page 77
76
Wartung
Maintenance

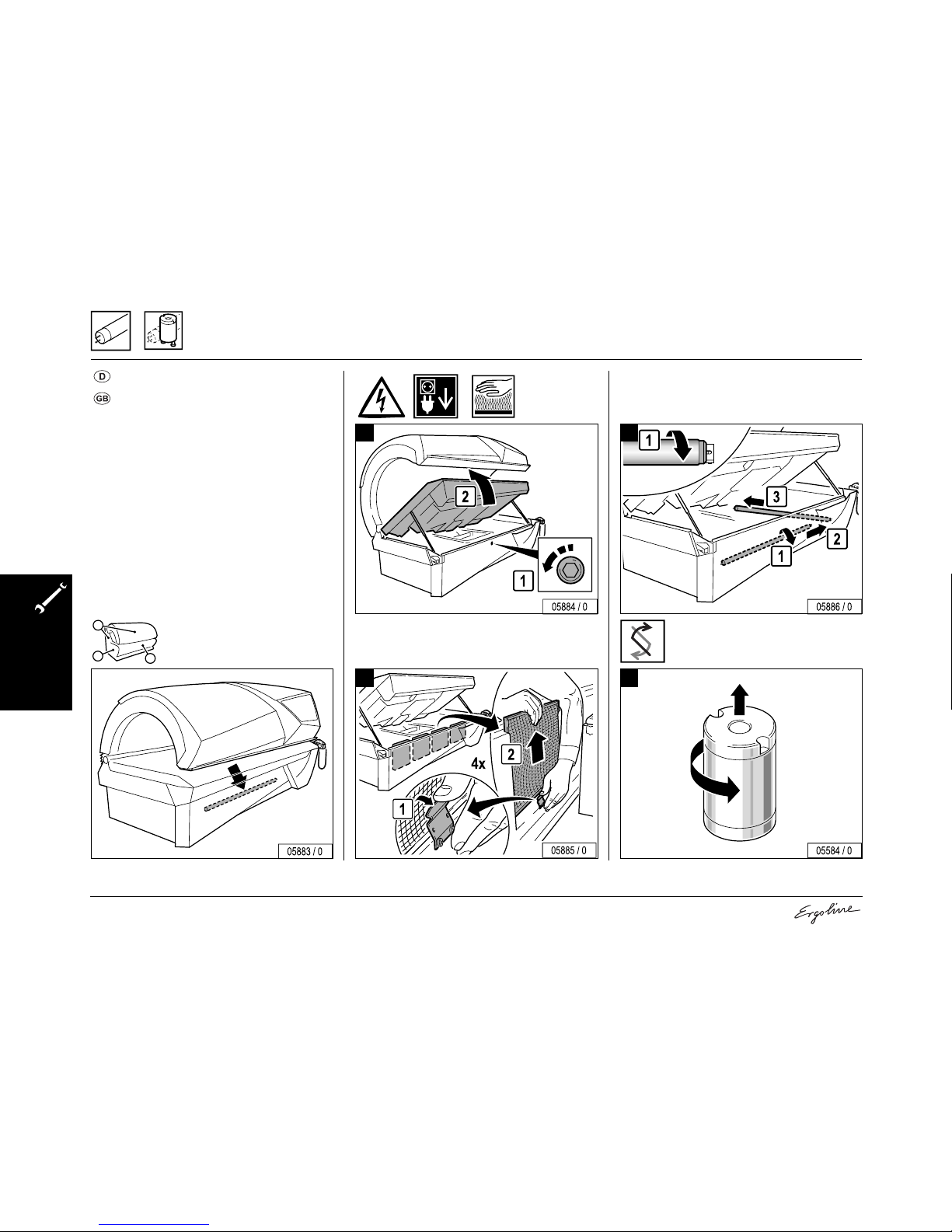

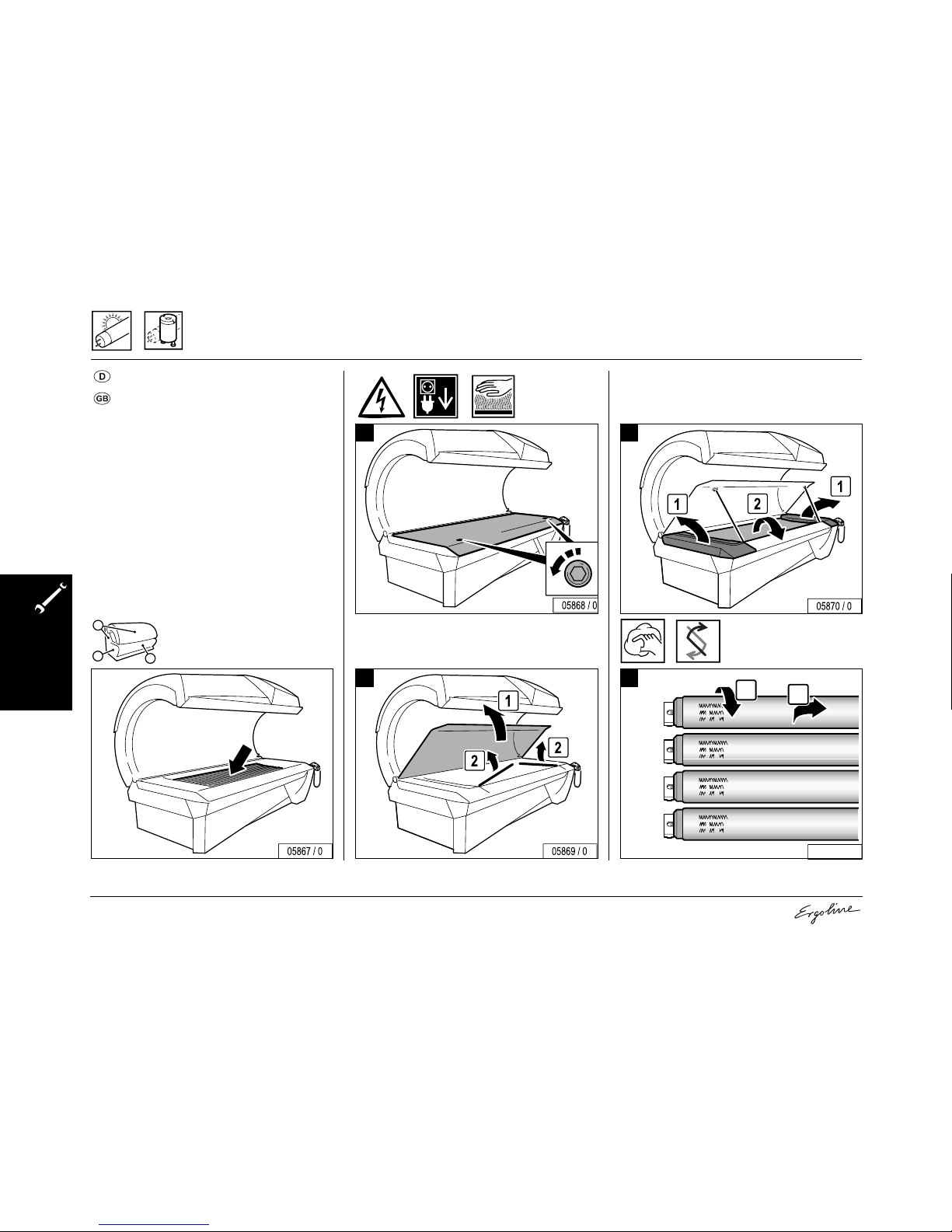

UV-Niederdrucklampen, Unterteil
UV low-pressure lamps, sunbed base
1
2
3
2
1
03108 / 0
4
...
Page 78
77

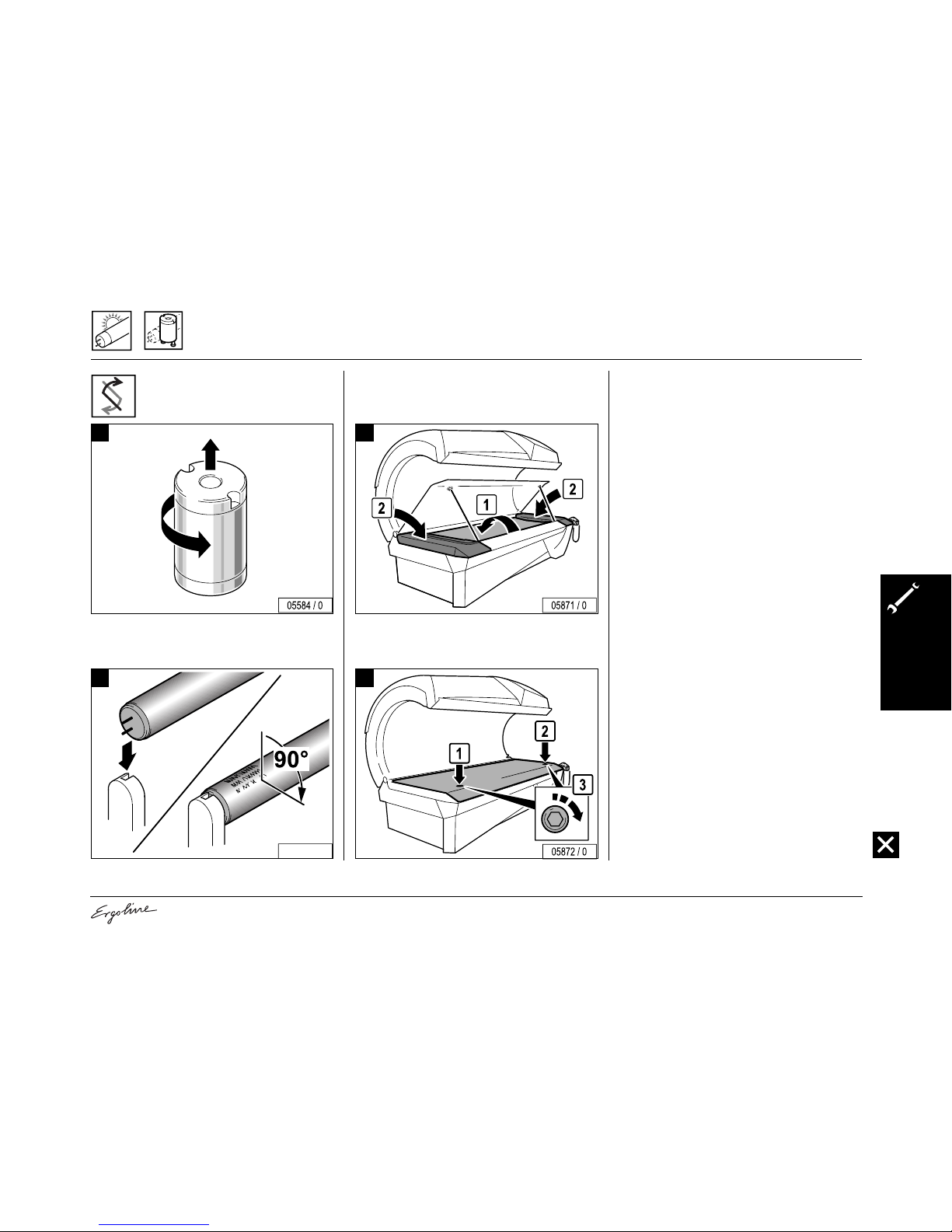

Wartung
Maintenance

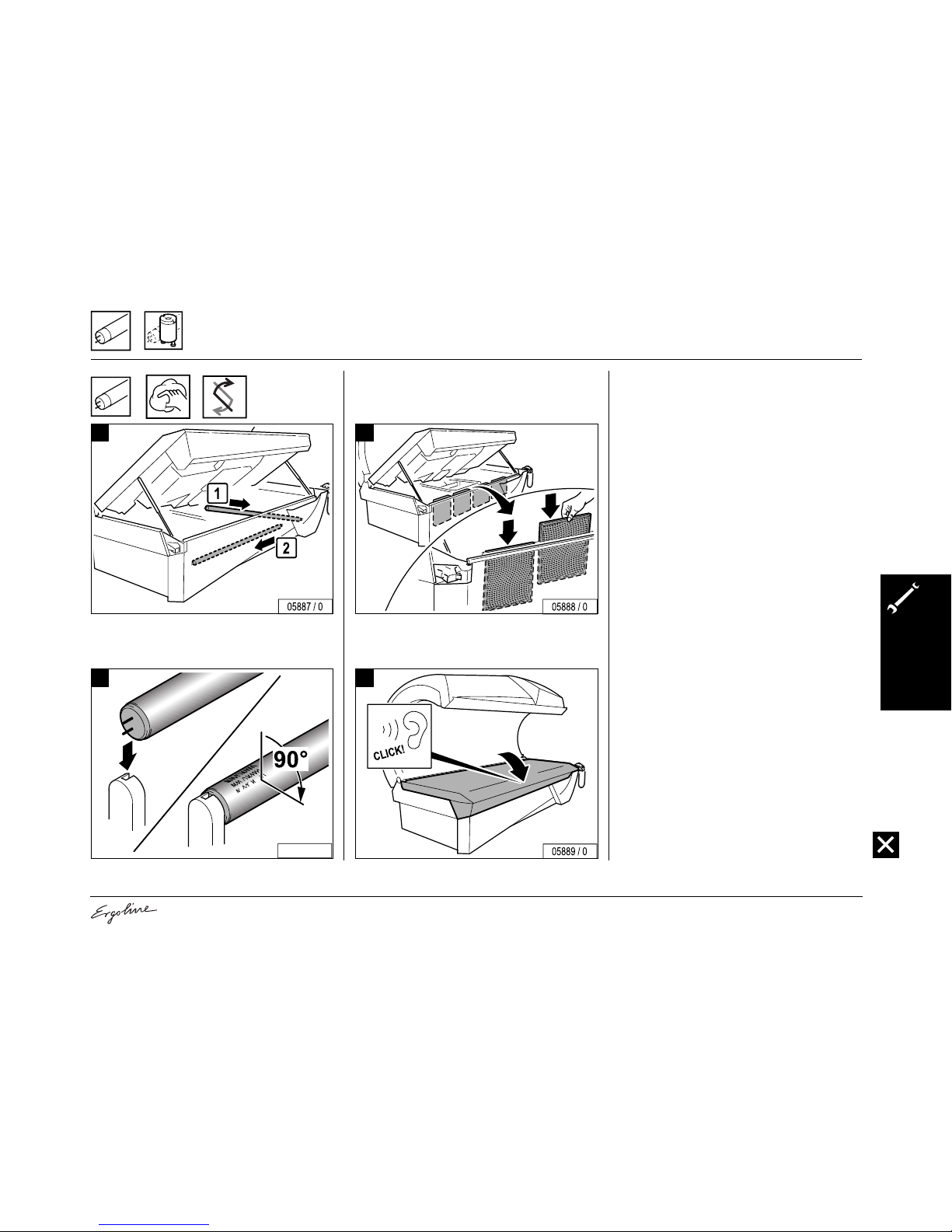

5
03099 / 0
6
7
8
Page 79
78
Wartung
Maintenance

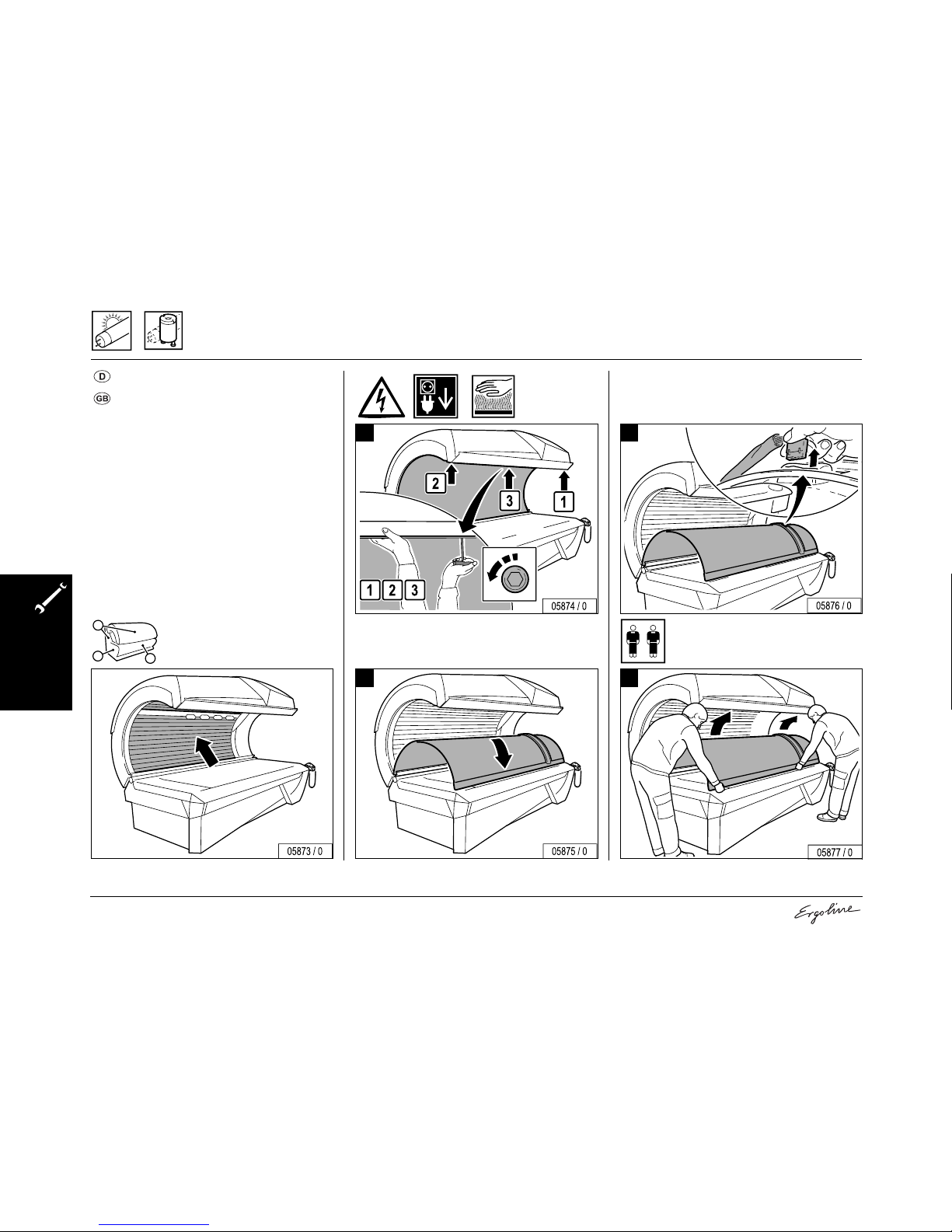

UV-Niederdrucklampen, Oberteil
UV low-pressure lamps, canopy
1
2
3
4
...
Page 80
79

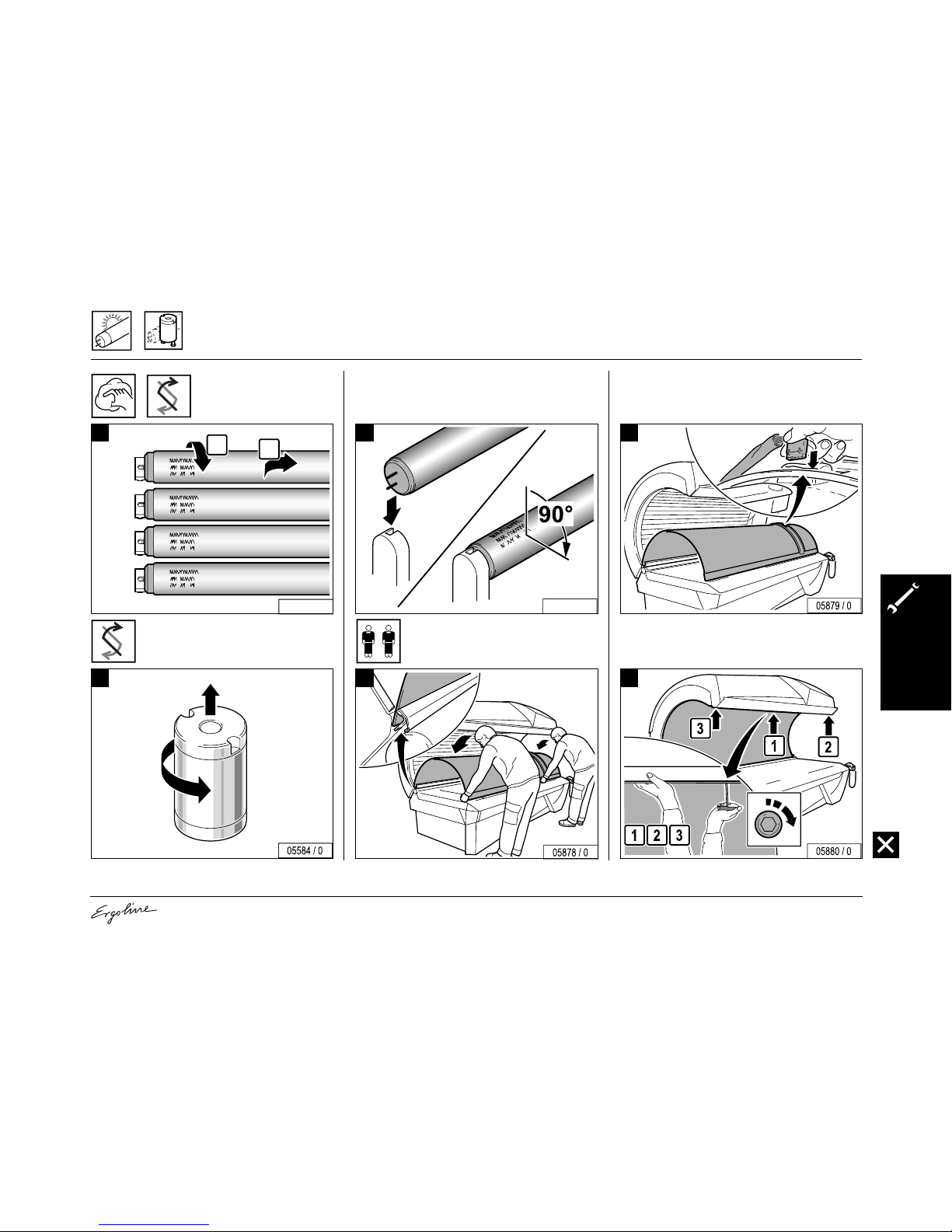

Wartung
Maintenance
2
1
03108 / 0
5
6
03099 / 0
7
8
9
10
Page 81

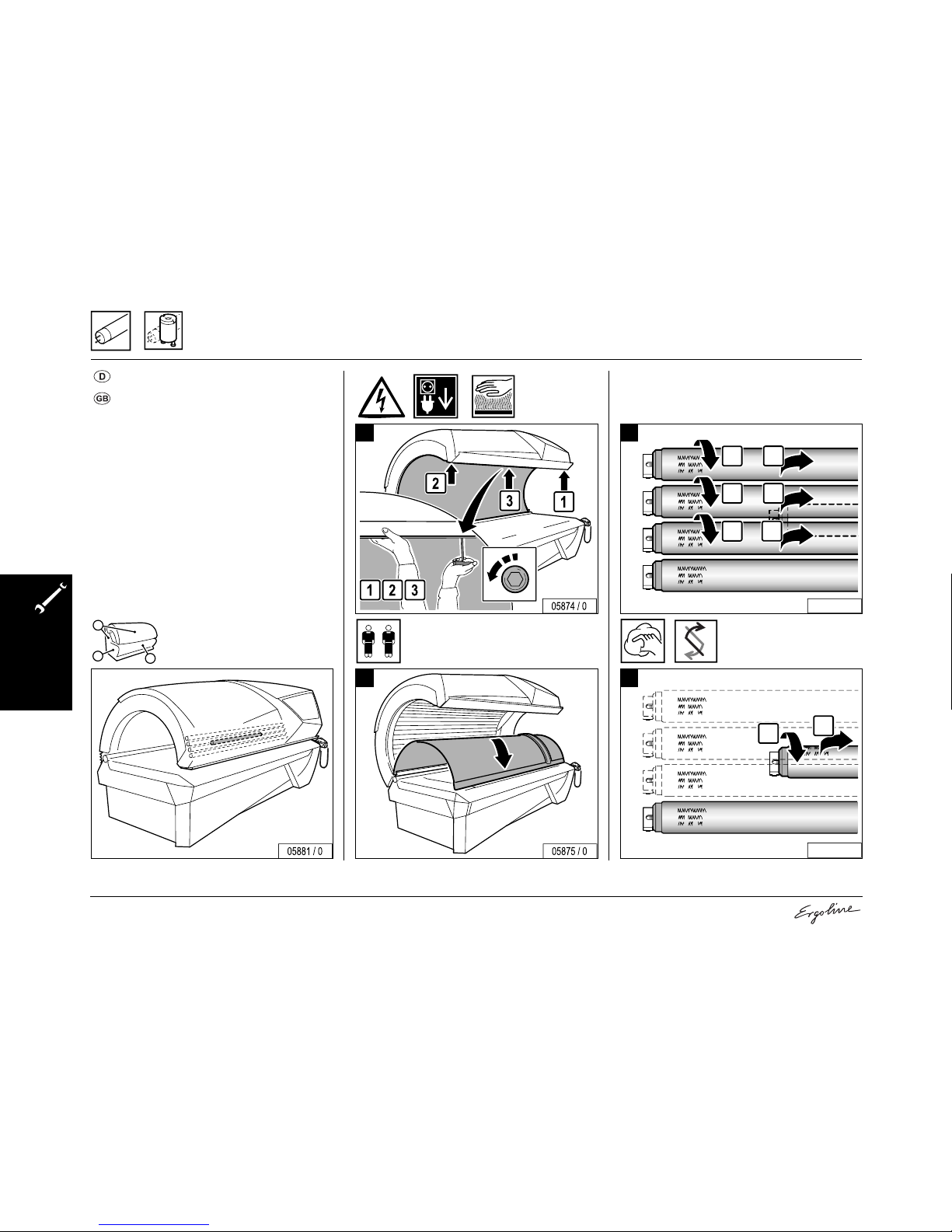

80
Wartung
Maintenance
Oberteil, Innenraumbeleuchtung
Canopy, Interior lighting
1
2
2
1
2
1
2
1
03347 / 0
3
2
1
03299 / 0
4
...
Page 82
81
Wartung
Maintenance

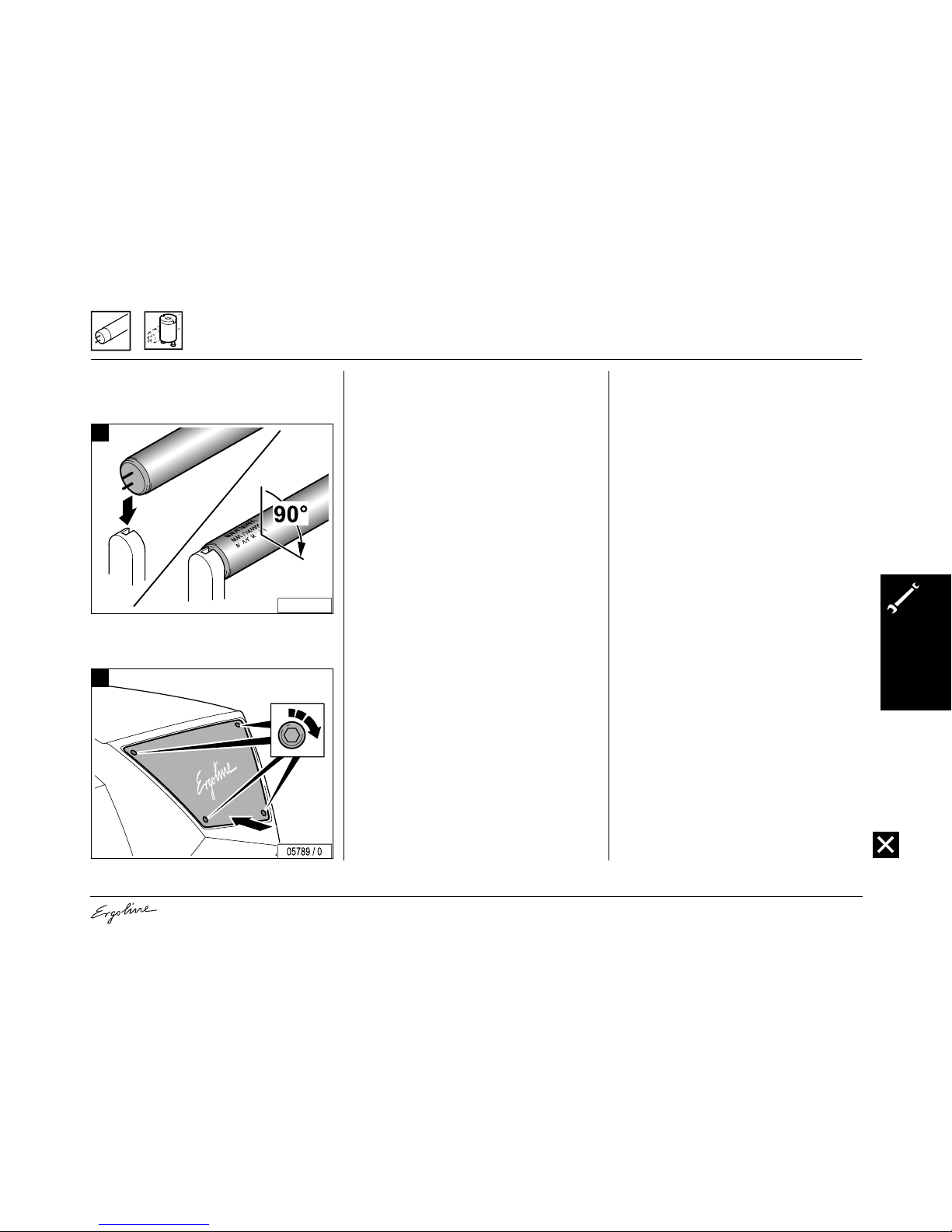

5
03099 / 0
6
7

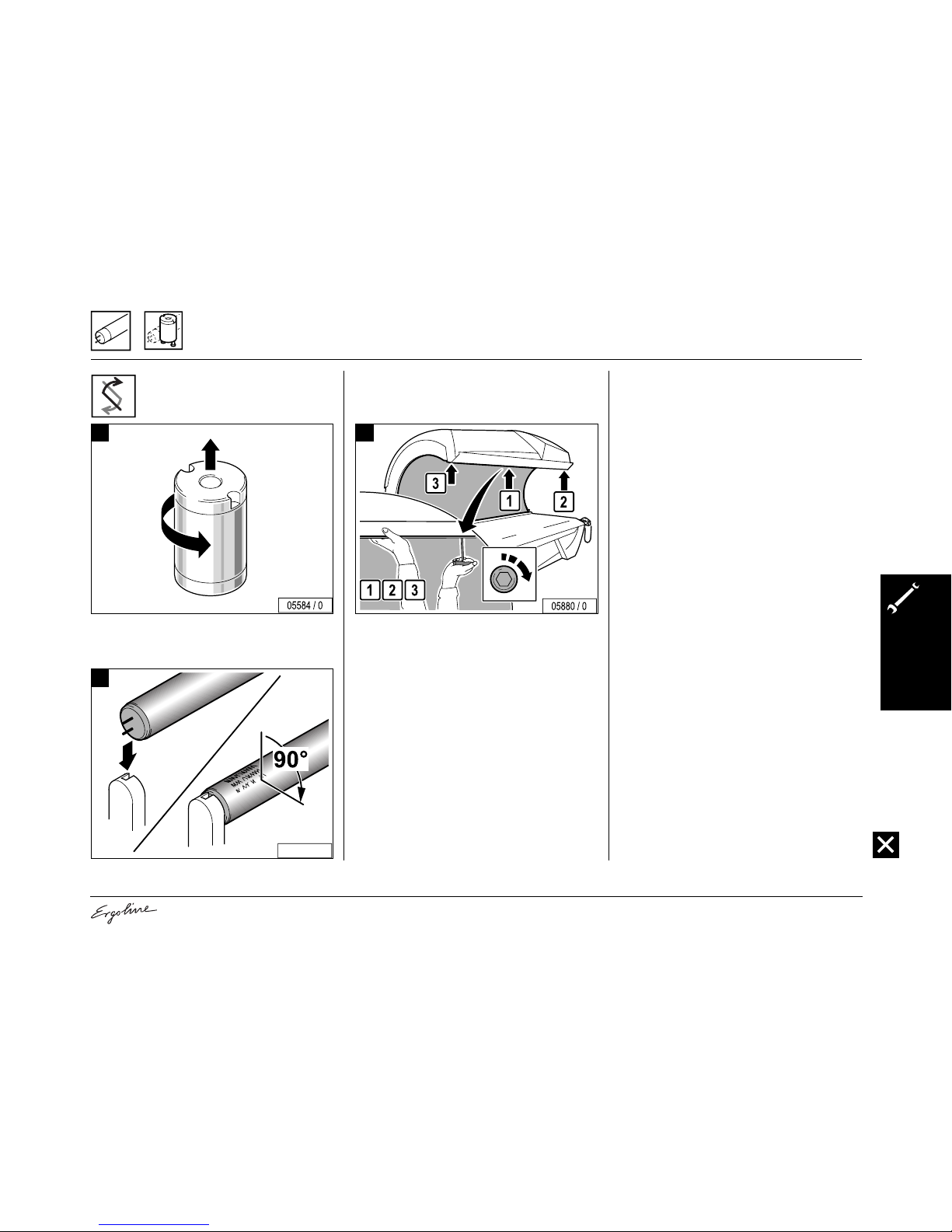

Page 83
82
Wartung
Maintenance

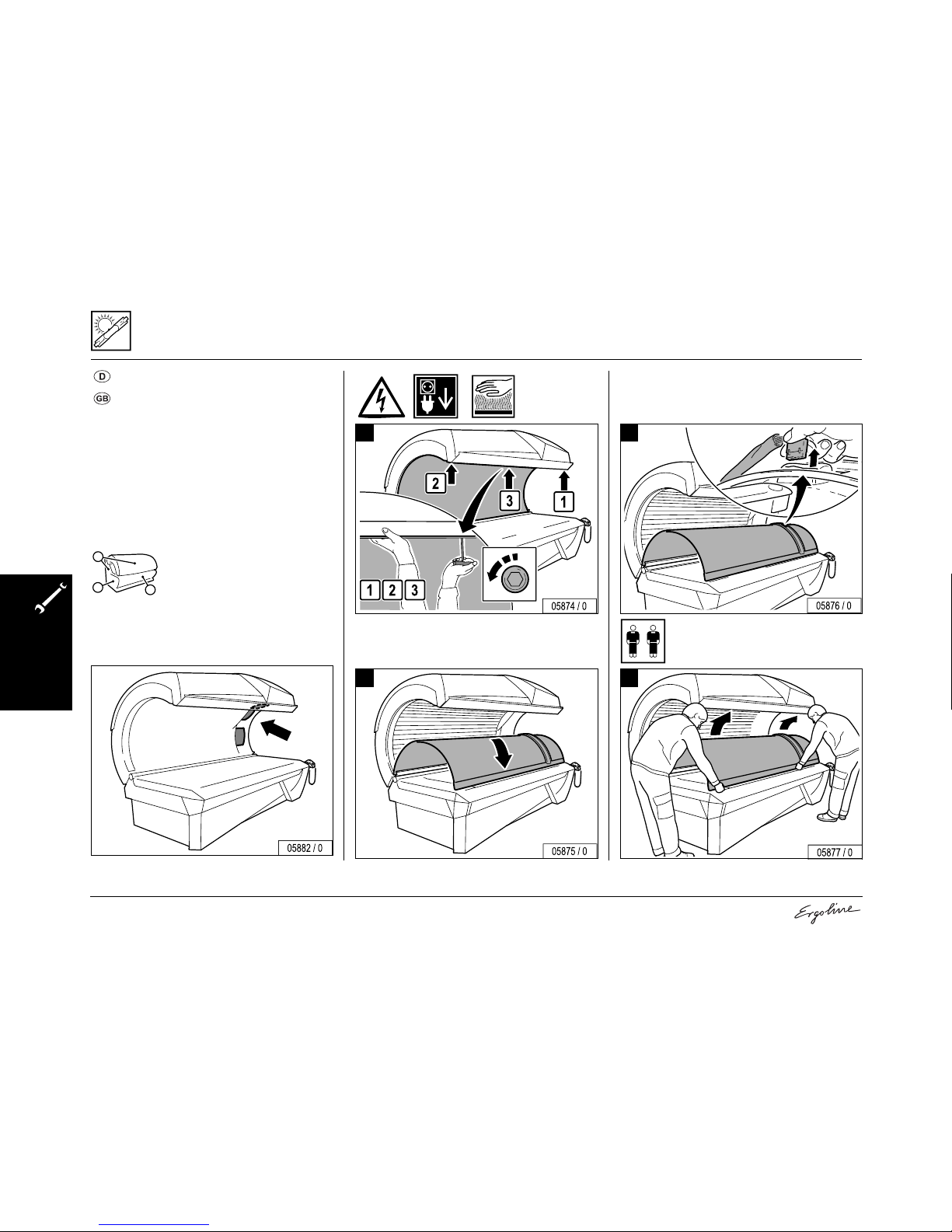

UV-Hochdrucklampen
UV high-pressure lamps
1
2
3
4
...
Page 84
83
Wartung
Maintenance
05097 / 0
5
3
2
1
05098 / 0
6
05099 / 0
7
8
9
10
...
Page 85
84
Wartung
Maintenance

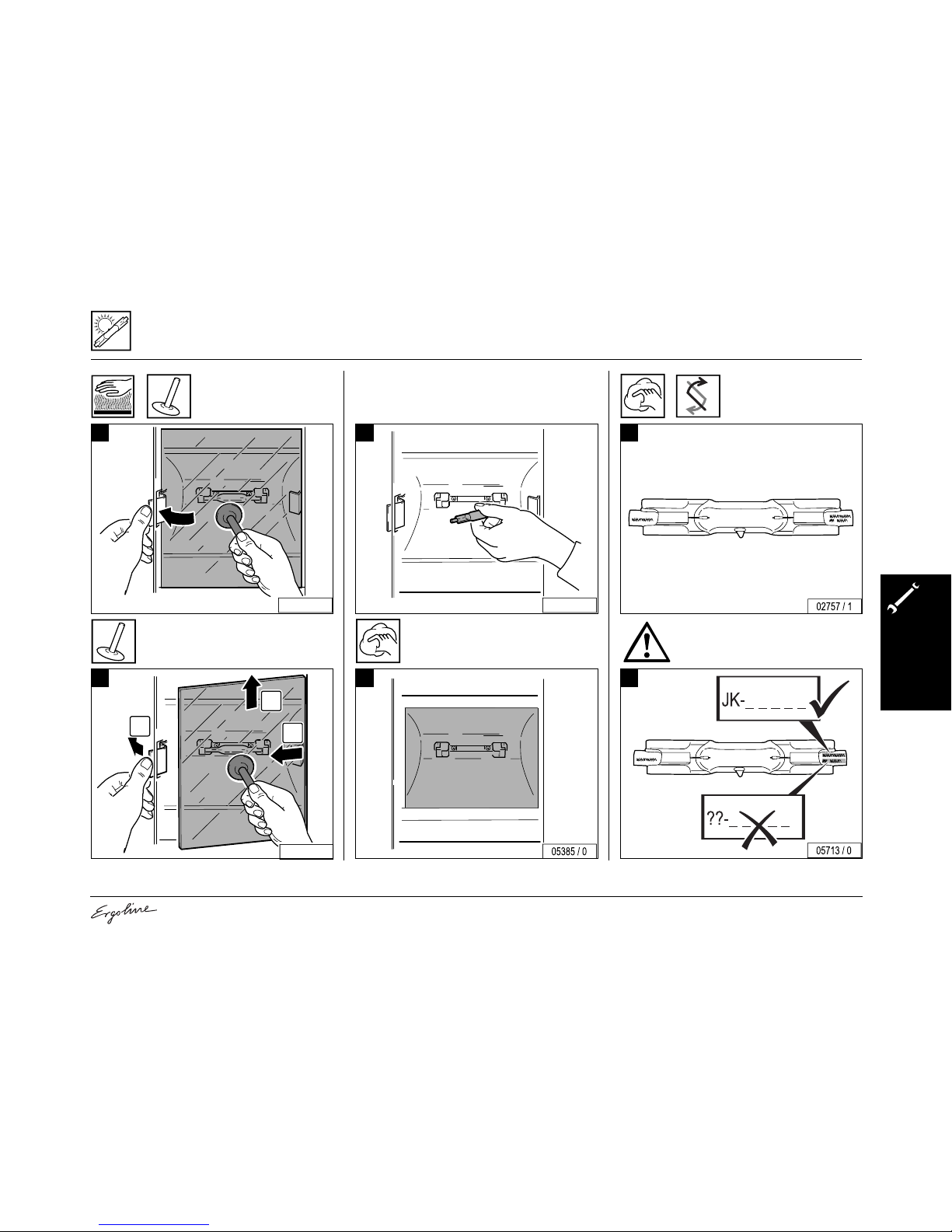

05101 / 0
11
2
1
05102 / 0
12
03699 / 0
13
1
3
2
05103 / 0
14
05104 / 0
15
16
...
Page 86
85
Wartung
Maintenance

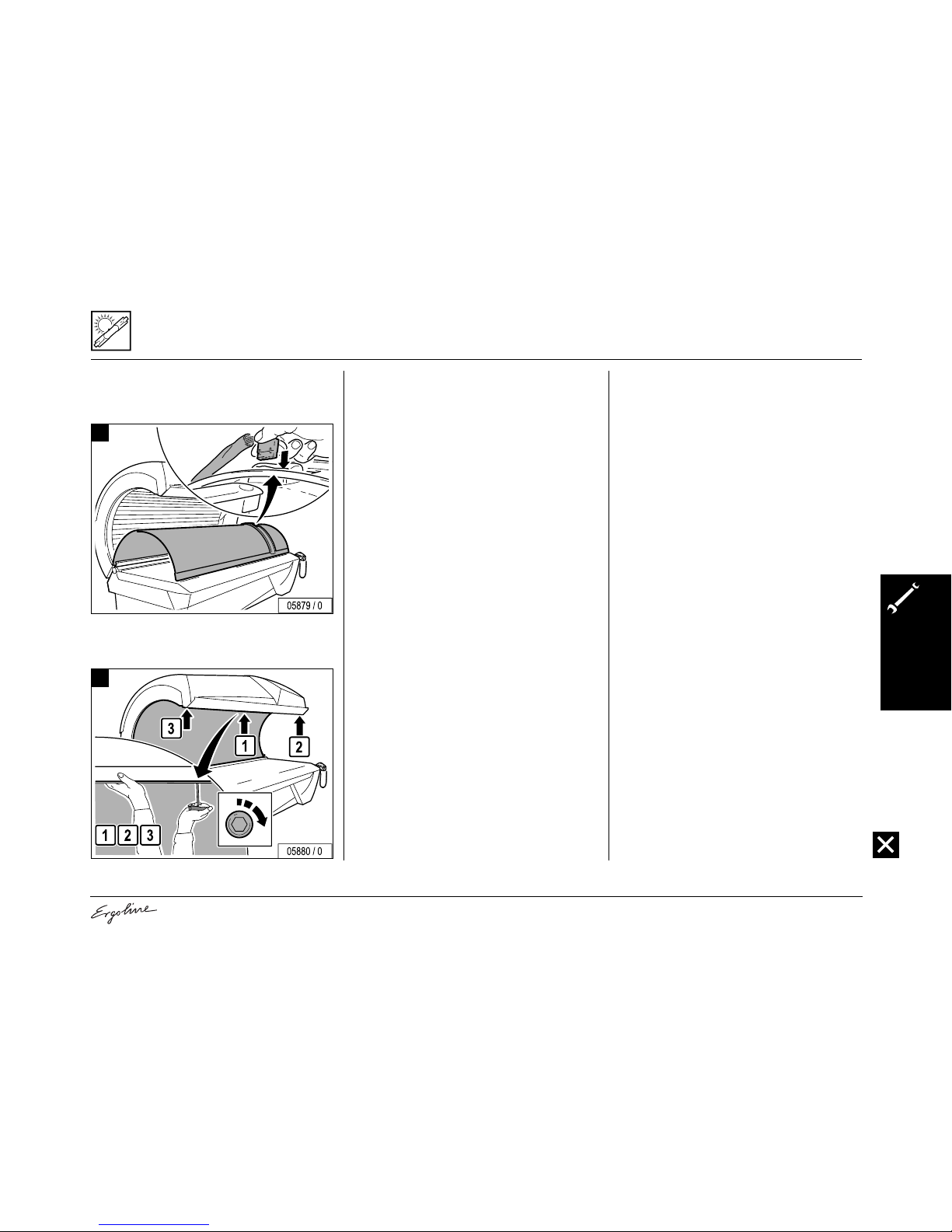

17
18
Page 87
86
Wartung
Maintenance
Effektbeleuchtung im Oberteil
Accent lighting in canopy
1
2
2
1
03350 / 0
3
4
...
Page 88
87
Wartung
Maintenance
03099 / 0
5
6
Page 89
88

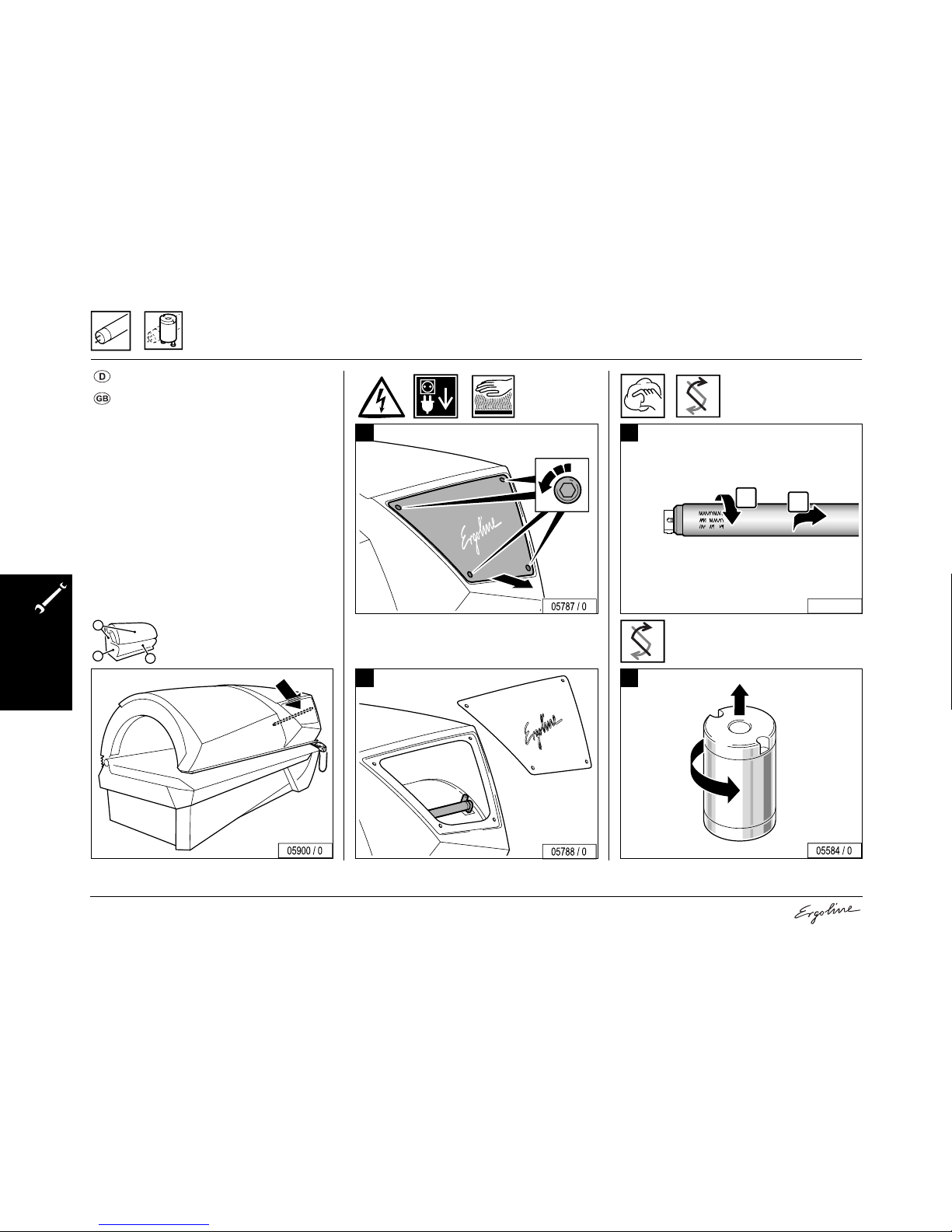

Wartung
Maintenance
Effektbeleuchtung Frontblende
Accent lighting in front panel
1
2
3
4
...
Page 90
89
Wartung
Maintenance
5
03099 / 0
6
7
8
Page 91
90
Wartung
Maintenance

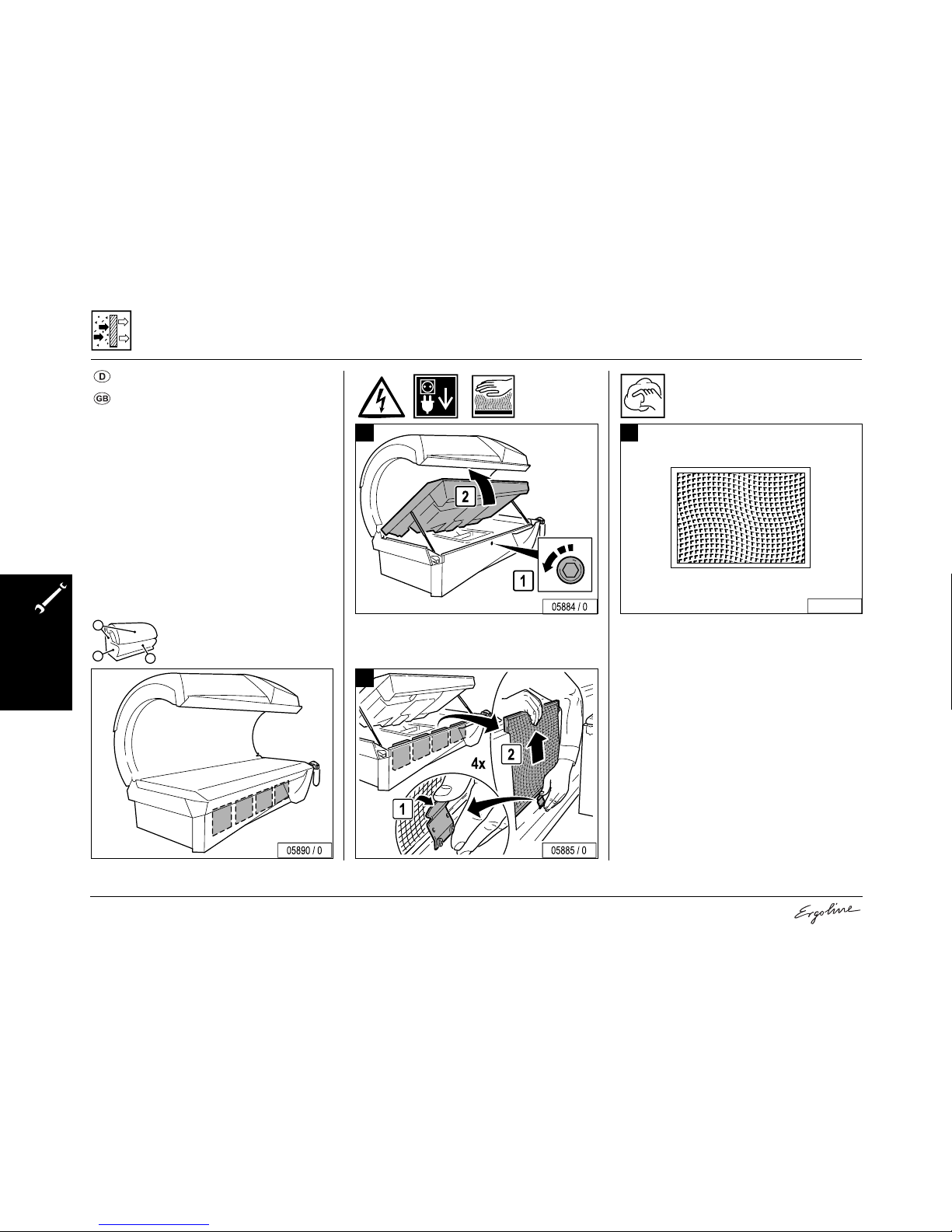

Filter im Unterteil
Filters in sunbed base
1
2
03319 / 0
3
...
Page 92

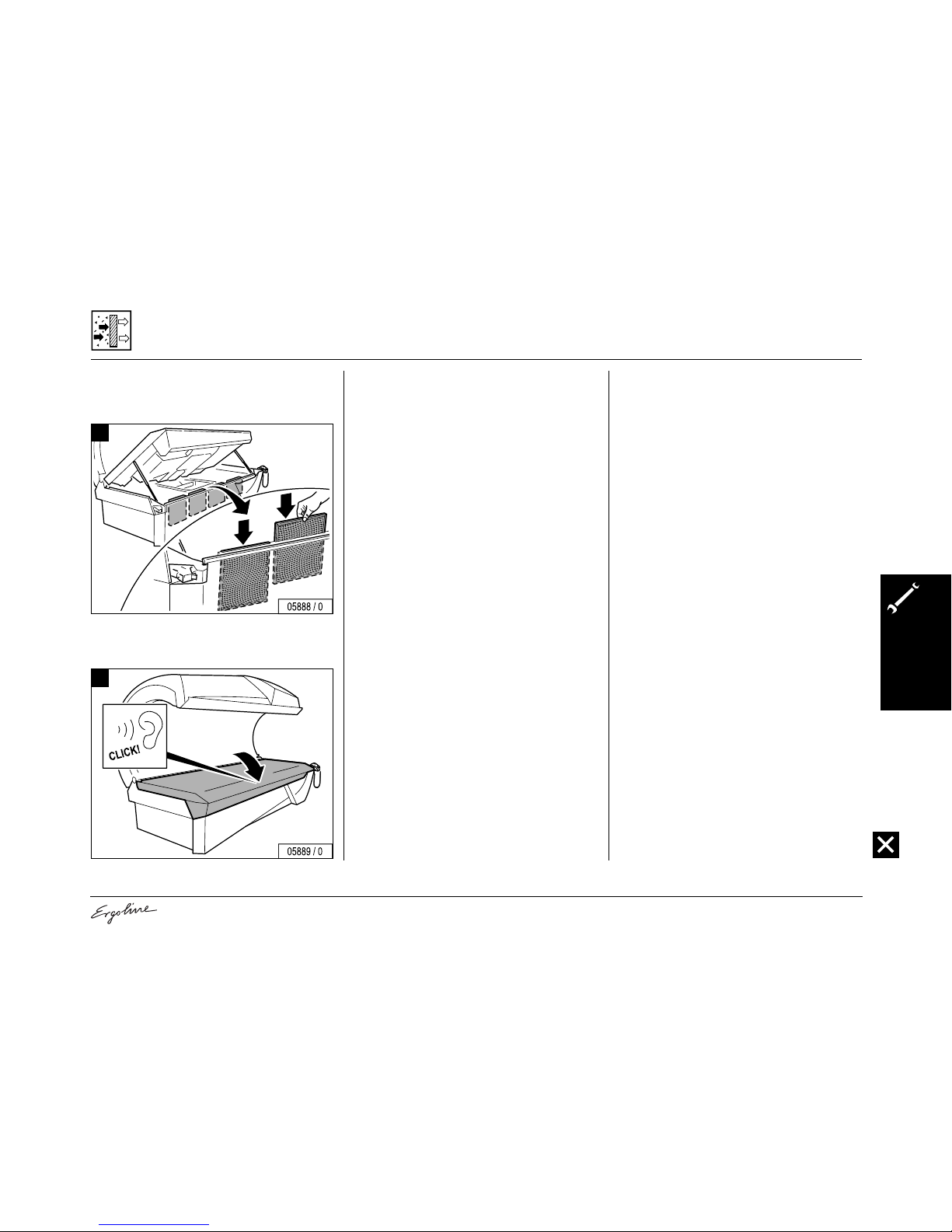

91
Wartung
Maintenance
4
5
Page 93
92
Wartung
Maintenance

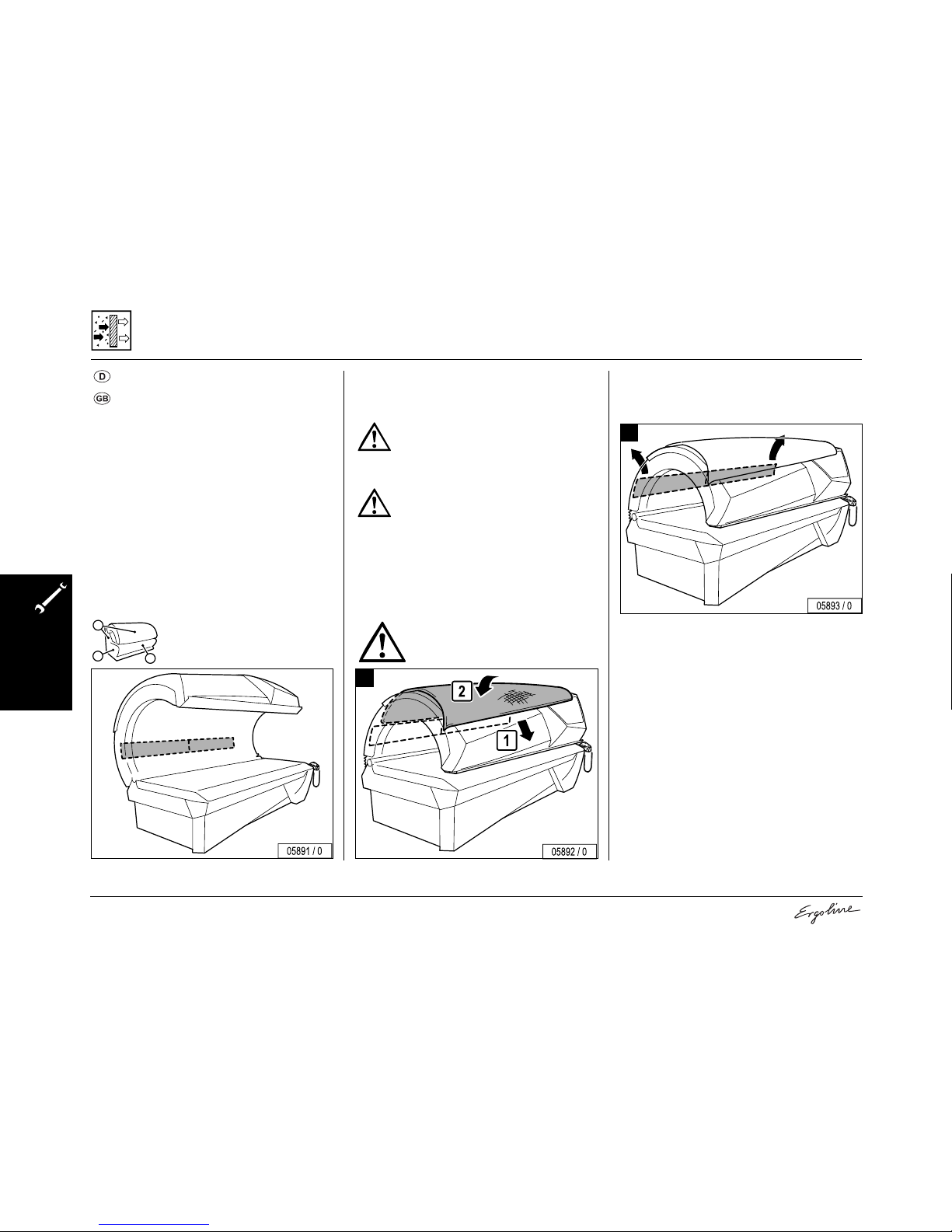

Oberteil, Filtermatten
Canopy, filter mats
Achtung, Verkratzungsgefahr!
Bitte legen Sie eine Schutzdecke über
das Oberteil.
Caution! Danger of scratching!
Please place a protective cover over
the canopy.
1
2
...
Page 94
93

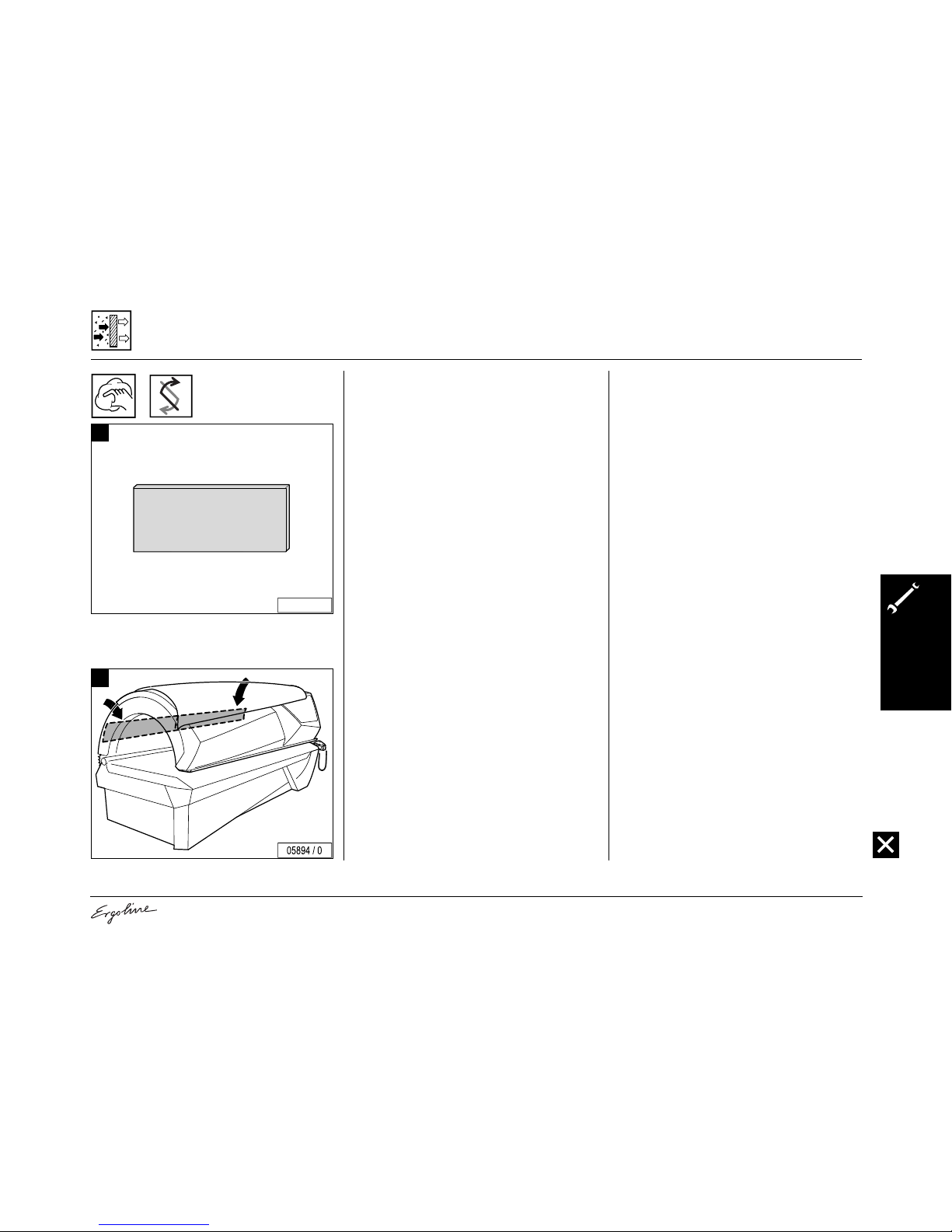

Wartung
Maintenance
04047 / 0
3
4
Page 95
94

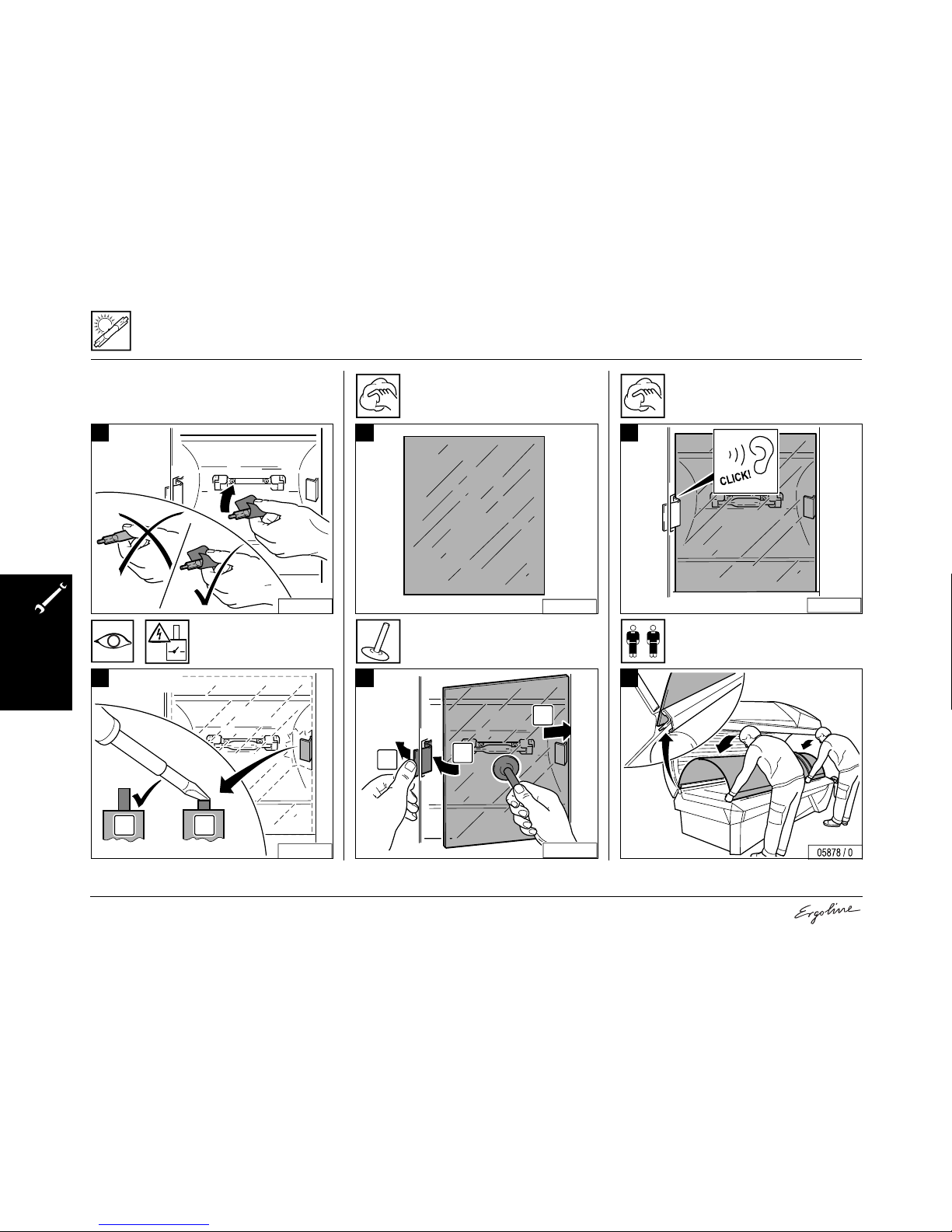

Wartung
Maintenance
Page 96
95
Voreinstellung
Presettings
Voreinstellungen über die Bedientafel . . . . . . . . . 96
Voreinstellungen mit einem Handheld . . . . . . . . . 98
Changing presettings with the control panel. . . 101
Changing presettings with a hand-held unit . . . 103
Page 97
96
Voreinstellung
Presettings
Voreinstellungen über die Bedientafel
Im Voreinstellungsmodus können Betriebszustände abgerufen und Voreinstellungen vorgenommen werden.
In den Voreinstellungsmodus wechseln
– Tasten – und + außerhalb eines Besonnungsvorganges gleichzeitig
mindestens fünf Sekunden drücken.
Im Display erscheint die Anzeige .
– Geben Sie den Code ein (siehe Seite 97).
Wenn Sie zum ersten Mal den Voreinstellungsmodus aufrufen, drücken Sie viermal die START/STOP-Taste.
Im Display erscheint kurz die Anzeige , dann werden abwechselnd (Funktion 1) und der Voreinstellungswert eingeblendet (siehe Spalte „Bei Auslieferung“).
– Durch Drücken der + Taste blättern Sie aufwärts zur nächsten Funk-
tion (von -01- bis -35-).
– Durch Drücken der – Taste blättern Sie abwärts zur nächsten Funk-
tion (von -35- bis -01-).
Voreinstellungen ändern
Den voreingestellten Wert erhöhen:
– START/STOP-Taste drücken und festhalten, gleichzeitig die + Taste
drücken.
Den voreingestellten Wert verringern:
– START/STOP-Taste drücken und festhalten, gleichzeitig die – Taste
drücken.
Auf den zuletzt eingestellten Wert zurücksetzen:
– START/STOP-Taste drücken.
Auf den Auslieferungszustand zurücksetzen:
– Siehe Funktion .
Hinweis:
Die Rückschaltung in den Ruhebetrieb erfolgt automatisch 30
Sekunden nach dem letzten Tastendruck. Die aktuell eingestellten Werte werden übernommen.
Die Voreinstellungen werden ab Seite 99 aufgelistet.
Page 98
97
Voreinstellung
Presettings
Einen Code festlegen
– Funktion wählen.
– START/STOP-Taste 3 Sekunden drücken, bis erscheint.
– Gewünschte Tasten nacheinander drücken.
– Wenn wieder angezeigt wird, die gleiche Tastenfolge erneut
eingeben.
– Im Display erscheint . Der eingestellte Code wurde gespei-
chert.
– Notieren Sie den Code bitte für den Kundendienst.
Wenn Sie den alten Code kennen, können Sie jederzeit einen neuen Co-
de festlegen. Wir empfehlen Ihnen, bereits bei der Erstinbetriebnahme
den Zugangscode neu festzulegen.
Page 99
98
Voreinstellung
Presettings
Voreinstellungen mit einem Handheld
Einige Daten können Sie auch mit einem handelsüblichen Handheld
(z.B. der Marke Palm) abrufen und ändern. Dazu benötigen Sie eine
spezielle Software (in deutsch und englisch verfügbar), die Sie unter
www.ergoline.de herunterladen können. Unter der gleichen Adresse finden Sie auch die Bedienungsanleitung für diese Software.
Informationen über die Bedienung des Handhelds finden Sie in der Herstellerdokumentation.
Achtung!
Der Code für den Zugang über die Infrarot-Schnittstelle ist in der
Handheld-Software voreingestellt und kann damit bei jedem
Gerät verwendet werden. Jeder, der die Software aus dem Internet herunterlädt, kann mit einem Handheld auf die Gerätedaten zugreifen. Achten Sie bitte darauf, daß der Kundendienst bei
der Erstinbetriebnahme den voreingestellten Zugangscode ändert – siehe Bedienungsanleitung der Software. Notieren Sie
den neuen Code bitte für einen späteren Gebrauch!
Dieser Code ist unabhängig vom Zugangscode zu den Voreinstellungen über die Bedientafel.
Hinweis:
Wie Sie mit einem Handheld Daten abrufen oder ändern, lesen
Sie bitte in der Bedienungsanleitung der Ergoline-Software
nach.
Page 100
99

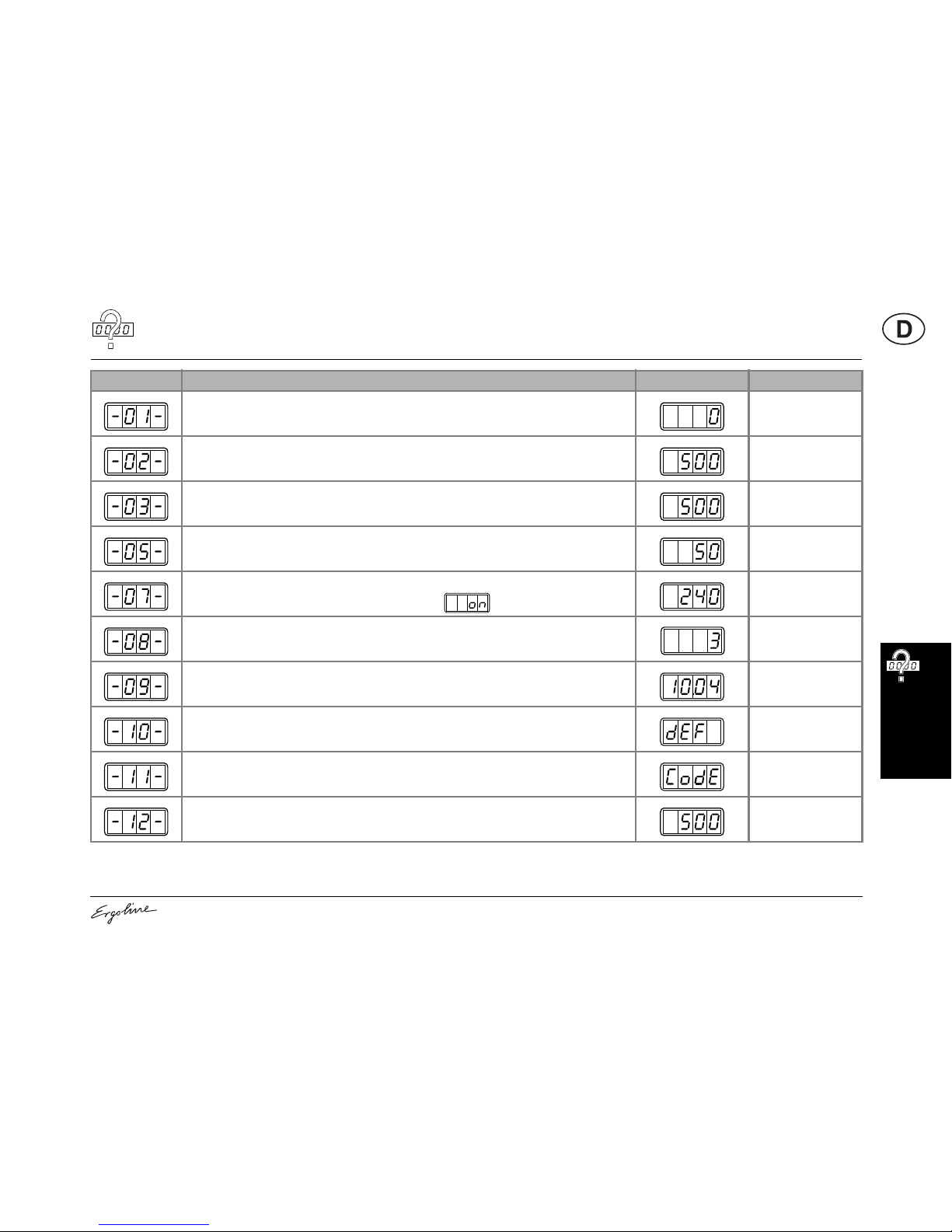

Voreinstellung
Presettings
Nr. Beschreibung bei Auslieferung Werte von-bis
Betriebsstunden gesamt 0 → 9999
Restlaufzeit UV-Niederdrucklampen (h) 500 → 0000
Restlaufzeit UV-Hochdrucklampen (h) 500 → 0
Restlaufzeit Filtermatten (h) 50 → 0
Laufzeit der Effektbeleuchtung (Minuten)
Bei Überschreitung des Maximalwertes: Anzeige = Dauerbetrieb
1 → 1440
Nachlaufzeit Gerätelüfter (min) 3 → 10
Einstellung der Uhrzeit
1 → 23
01 → 59
Gerät auf Auslieferungszustand zurücksetzen (alle Funktionen)
Zugangsberechtigung zum Voreinstellungsmodus ändern (siehe Seite 97)
Maximale Betriebsstunden des Lampensatzes/Chipkarte 500
Loading...
