Printed in Germany
Änderungen durch technische Weiterentwicklung gegenüber den in dieser Gebrauchsanweisung aufgeführten Angaben und Abbildungen müssen wir uns vorbehalten.
Nachdruck, Übersetzung und V ervielfältigung in jeglicher Form - auch auszugsweise - bedürfen der schriftlichen Genehmigung des Herstellers.
Diese Gebrauchsanweisung unterliegt keinem Änderungsdienst.
Den Stand der neuesten Ausgabe erfahren Sie beim Hersteller.
4.Reinigen................................................................................................... D - 14
Anhang A: Technische Daten ................................................................ D - 15
Version: 03/02 D - 1Gebrauchsanweisung variobike 500
Art-Nr: 475.403

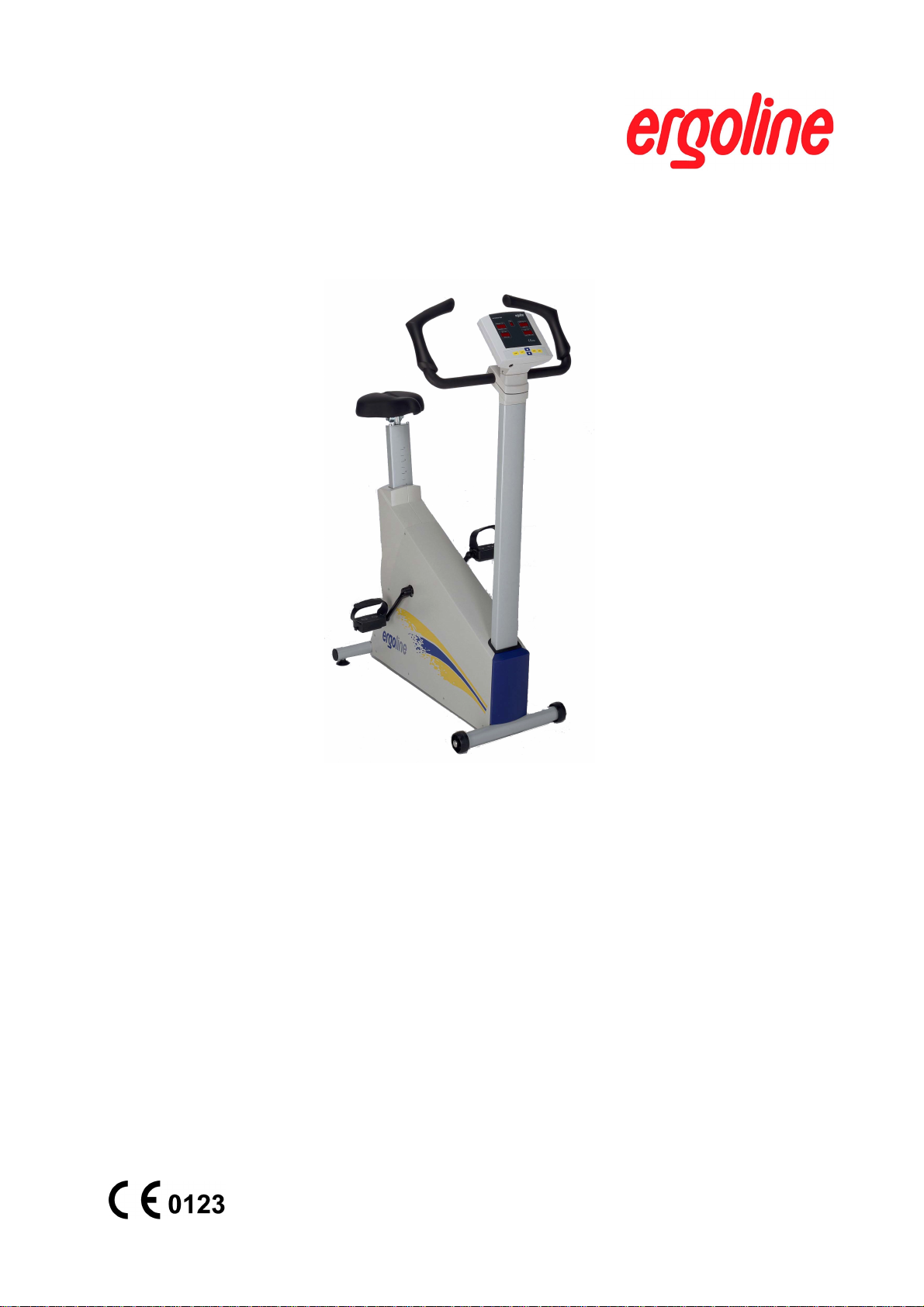

variobike 500
Gebrauchsanweisung

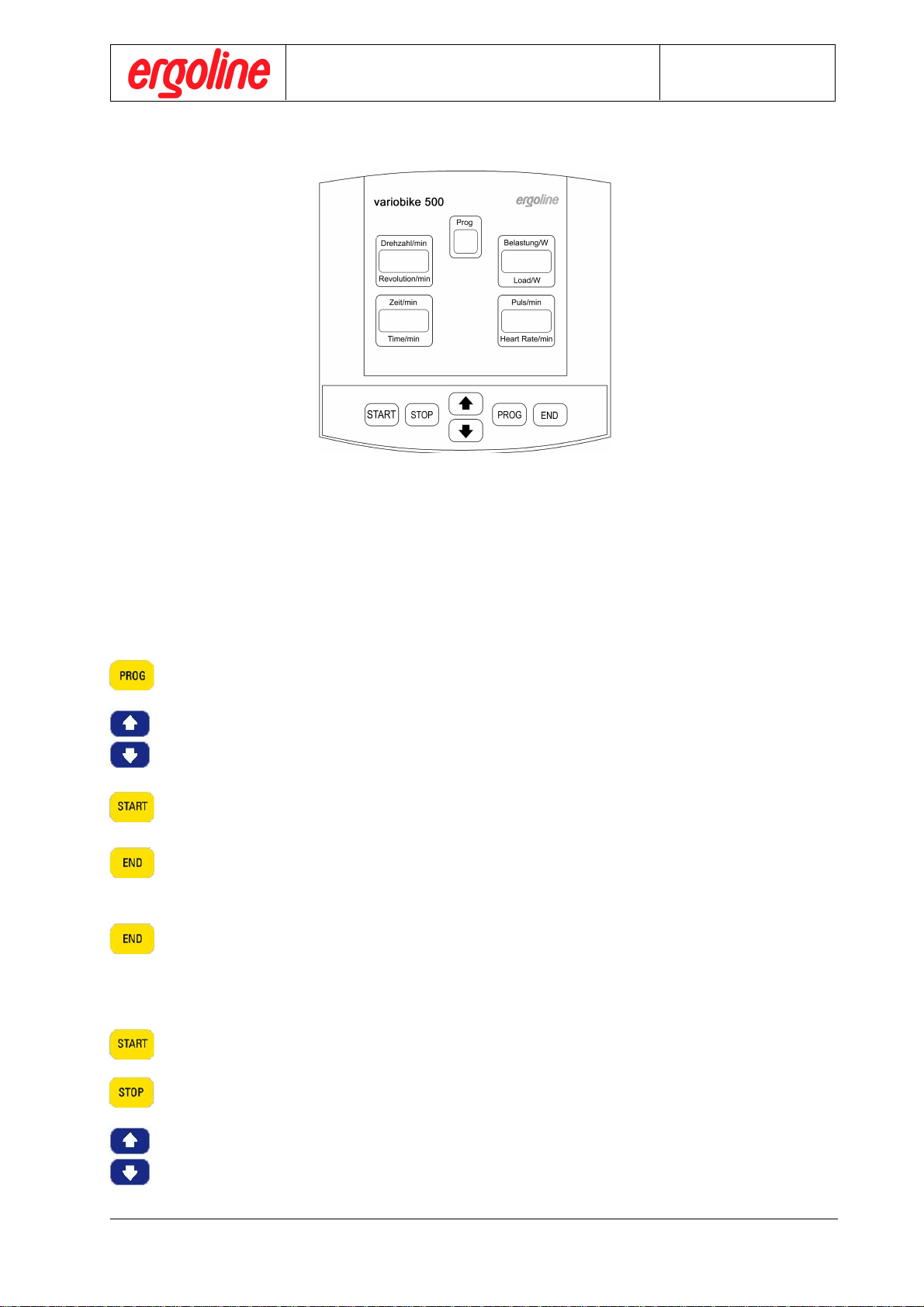

Übersicht: Messkopf
Messkopf : Anzeigen und Bedientasten
Anzeige „Prog“:zeigt aktuelle Programmnummer an
Anzeige „Belastung/W“:zeigt die anliegende Last in Watt
Anzeige „Drehzahl/min“: zeigt die aktuelle Drehzahl während der Ergometrie
LED-Drehzahlanzeige:zusätzliche Drehzahlanzeige für den Patienten
Anzeige „Puls/min“:zeigt die aktuelle Pulsfrequenz des Patienten
Anzeige „Zeit/min“:zeigt die Ergometriezeit in Minuten
T aste „ START“:startet das gewählte Programm
T aste „STOP“:stoppt den automatischen Programmablauf;
die anliegende Last kann dann in 5 Watt- Schritten
mit Pfeiltasten verändert werden
Pfeiltaste „ “:erhöht Einstellung per Cursorsteuerung
Pfeiltaste „ “:verringert Einstellung per Cursorsteuerung
T aste „ PROG“:Nummer des Ergometrieprogramms kann mit
Pfeiltasten eingestellt werden
T aste „ END“:beendet die Ergometrie
variobike 500 Gebrauchsanweisung D - 2Version: 03/02
Art-Nr: 475.403
Gebrauchsanweisung
Ablauf Ergometrie
Ablauf der Ergometrie
A. Automatische Steuerung durch PC-EKG bzw. EKG-Schreiber
variobike 500
*Variobike 500 mit PC bzw . EKG-Schreiber verbinden.
*Durch Starten der Ergometrie geht das Ergometer automatisch in den PC-Modus, erkennbar durch
die aktiven Fenster „Drehzahl/min“ und „Belastung/W“. Im Fenster „Prog“ wird „P“ angezeigt.
Belastung und Lastdauer werden extern gesteuert. Eine manuelle Steuerung ist nicht möglich.
B. Automatischer Ablauf durch die internen Programme
Programm-Nr. wählen:
T aste „PROG“ drücken
und gewünschte Programm-Nr. mit Pfeiltasten einstellen.
Anfangslast Po und Laststeigerung gemäß Programm festgelegt
(siehe: Programmierung).
Ergometrie starten:
T aste „START“ drücken. Ergometrie beginnt mit Anfangslast Po .
Ergometrie beenden:
T aste „END“ drücken. Die Ergometrie wird beendet,
und die Erholphase mit 25 W und 2 min Dauer startet.
Wird die T aste „END“ während der Erholphase erneut gedrückt,
so wird die Erholphase sofort abgebrochen.
C. Manuelle Ergometriesteuerung
Ergometrieprogramm starten:
T aste „STOP“ drücken (Anzeige Belastung blinkt).
Gewünschte Last mit Pfeiltasten (in 5 W-Schritten) einstellen.
Version: 03/02 D - 3Gebrauchsanweisung variobike 500
Art-Nr: 475.403
variobike 500
Gebrauchsanweisung
variobike 500 Gebrauchsanweisung D - 4Version: 03/02
Art-Nr: 475.403
Gebrauchsanweisung
variobike 500
Vorbemerkungen
variobike 500: Ihr Partner für Ergometrie und Diagnostik
Eine gute Wahl !
Mit dem variobike 500 haben Sie sich für ein medizinisches Ergometer entschieden, das Ihnen für die Ergometrie
zur präzisen Diagnose ein zuverlässiger Partner sein wird – das variobike 500 ist sowohl zur Datenübernahme
als auch zur externen Steuerung via PC oder EKG-Gerät bestens geeignet.
Bitte beachten Sie sorgfältig die Hinweise zu den Anwendungsmöglichkeiten, die in dieser Bedienungsanleitung beschrieben sind. So wird Ihnen das variobike 500 ohne Störungen und Ausfallzeiten lange ein guter
Partner sein.
Ihr ergoline-T eam
Ergometrie und Diagnostik mit dem variobike 500
Mit dem variobike 500 können 10 frei definierbare Ergometrieprogramme gefahren werden. Das variobike 500
ist mit einer Drehzahlanzeige für den Patienten ausgestattet.
Der Messkopf lässt sich um 180° drehen, so dass Sie während der Ergometrie sämtliche Werte prüfen können, Ihr Patient aber weiterhin die von ihm geleistete Drehzahl im Auge behalten kann.
Externe Steuerung und Datenübernahme
Durch das Verbinden des variobike 500 mit einem analogen (für Fernstart) oder digitalen EKG-Gerät oder durch
die Verbindung mit einem PC-EKG mit Ergometrieprogramm kann ein komfortabler dokumentierender
Ergometriemessplatz geschaffen werden.
Das variobike 500 verfügt über mehrere Schnittstellen. So können Daten digital an das variobike übergeben
bzw. von ihm abgefragt werden. Die externe Steuerung des variobike über einen PC oder ein EKG ist ebenso
möglich wie die reine Datenübergabe vom Ergometer an ein geeignetes Gerät. Voraussetzung dazu ist die
Kompatibilität des angeschlossenen Gerätes mit dem Schnittstellenprotokoll des variobike 500.
Zur externen Steuerung verbinden Sie Ihren PC oder Ihren EKG-Schreiber mit dem variobike 500. Durch Starten der Ergometrie befinden Sie sich automatisch im PC-Modus, erkennbar durch die aktiven Fenster
„Drehzahl/min“ und „Belastung/W“.
Ist für den Fernstart ein externes EKG-Gerät angeschlossen, erfolgt 4 Sekunden vor Lastwechsel ein Fernstart-Impuls.
Version: 03/02 D - 5Gebrauchsanweisung variobike 500
Art-Nr: 475.403
variobike 500
1.1Allgemeine Hinweise
Gebrauchsanweisung
Sicherheitshinweise
Verwendungszweck
Das Fahrradergometer variobike 500 darf ausschließlich zur Ergometrie und zur Herz- und Kreislaufrehabilitation unter Beachtung der Gebrauchsanweisung verwendet werden.
Wird das Gerät für andere Zwecke eingesetzt und
entstehen dadurch Verletzungen an Personen oder
schwerwiegende Einwirkungen sowie Sachbeschädigungen, kann daraus keinerlei Haftung des Herstellers abgeleitet werden.

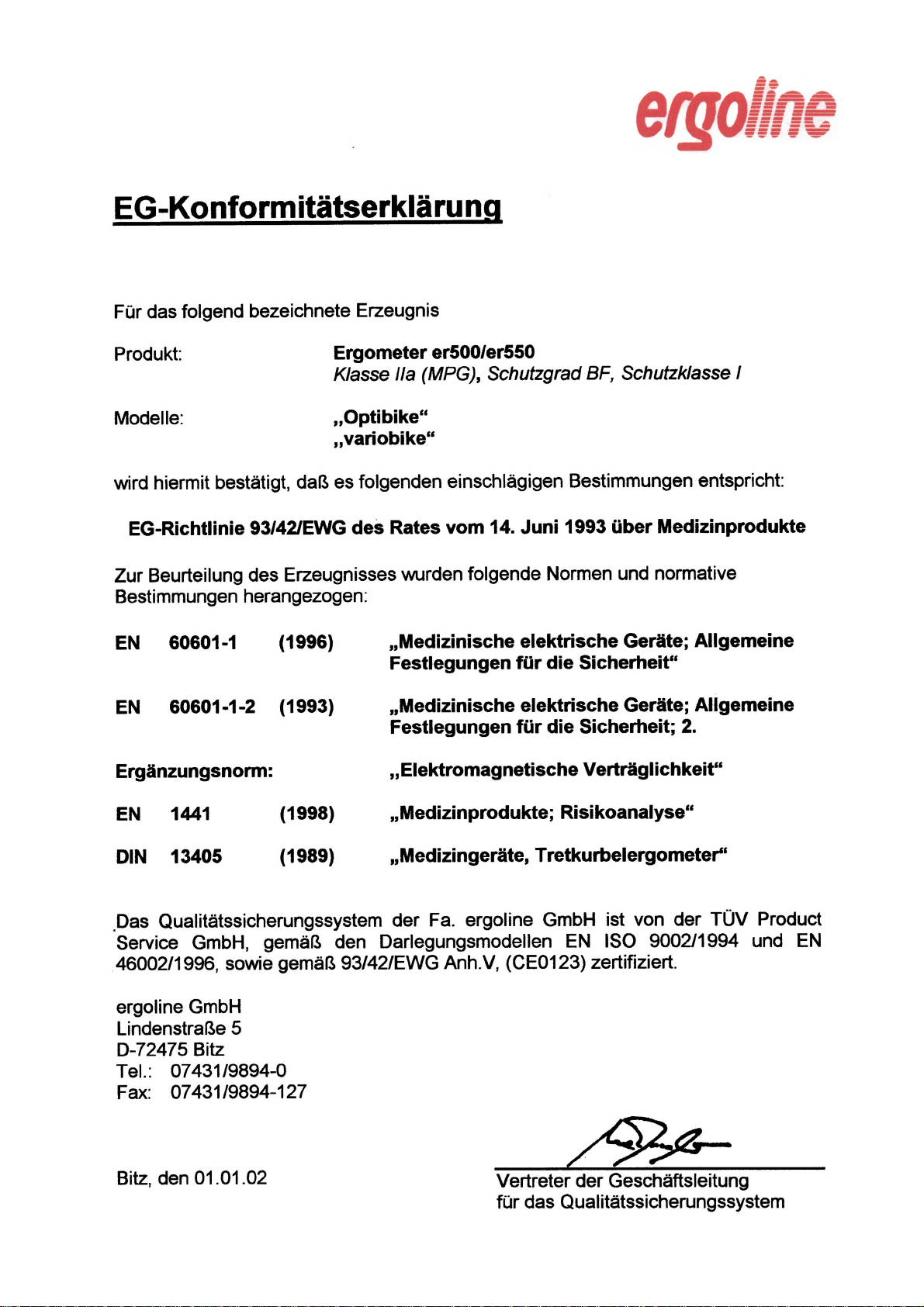

• Das Fahrradergometer variobike 500 trägt die
CE-Kennzeichnung
gemäß der Richtlinie des Rates über
Medizinprodukte 93/42 EWG und erfüllt die
grundlegenden Anforderungen des Anhangs 1
dieser Richtlinie.
•Die CE-Kennzeichnung schliesst nur die in der
Lieferübersicht aufgeführten Zubehörteile ein.
•Die Norm EN 60601-1 „Medizinische elektrische Geräte, Teil 1 : Allgemeine Festlegung
für die Sicherheit“ wird erfüllt, ebenso die Stör-
festigkeitsanforderungen der Norm EN 60601-12 „Elektromagnetische Verträglichkeit -Medi-
Es dient als Hinweis auf besonders zu beachtende Belange bei der Anwendung des Gerätes.
•Diese Gebrauchsanweisung gilt als Bestandteil
des Gerätes. Sie ist jederzeit in der Nähe des
Gerätes bereitzuhalten. Das genaue Beachten
der Gebrauchsanweisung ist Voraussetzung für
den bestimmungsgemäßen Gebrauch und die
richtige Handhabung des Gerätes sowie die davon abhängige Sicherheit des Bedienenden.
Lesen Sie diese Gebrauchsanweisung einmal
vollständig durch, da Informationen, die mehrere
Kapitel betreffen, nur einmal gegeben werden.
•Die Beachtung der Sicherheitshinweise schützt
vor Verletzungen und verhindert eine unsachgemäße Anwendung des Gerätes. Jeder Benutzer
dieses Gerätes und Personen, die mit Montage,
Wartung, Überprüfung oder Reparatur des Gerätes beschäftigt sind, müssen vor Beginn der Arbeiten den Inhalt dieser Gebrauchsanweisung
gelesen und verstanden haben.
•Beim Öffnen des Messkopfes durch nicht autorisierte Stellen wird die Kalibriermarke (gibt das
Produktionsdatum an) beschädigt. Dies führt automatisch zum Erlöschen der Gewährleistung.
•Die Druckschrift entspricht der Ausführung des
Gerätes und dem Stand der zugrunde gelegten
sicherheitstechnischen Normen bei Drucklegung.
Für darin angegebene Geräte, Schaltungen, V erfahren, Softwareprogramme und Namen sind alle
Schutzrechte vorbehalten.
•Auf Anforderung stellt ergoline GmbH eine Service-Anleitung zur Verfügung.
•Das bei ergoline im gesamten Unternehmen angewandte Qualitätssicherungssystem entspricht
den Normen DlN EN ISO 9002 und EN 46002.
•Sicherheitshinweise sind in dieser Gebrauchsanweisung wie folgt gekennzeichnet:
Gefahr
Macht auf eine unmittelbar drohende Gefahr
aufmerksam. Das Nichtbeachten führt zum
Tod oder zu schwersten Verletzungen.
Warnung
Macht auf eine Gefahr aufmerksam. Das Nichtbeachten kann zum Tod oder zu schwersten
Verletzungen führen.
Vorsicht
Macht auf eine möglicherweise gefährliche
Situation aufmerksam. Das Nichtbeachten
kann zu leichten Verletzungen und/oder zur
Beschädigung des Produkts führen.
•Es bestehen keine Gewährleistungsansprüche
für Schäden infolge Verwendung von ungeeignetem Fremdzubehör und Verbrauchsmaterial.
•Ergoline GmbH betrachtet sich für die Geräte im
Hinblick auf ihre Sicherheit, Zuverlässigkeit und
Funktion nur als verantwortlich, wenn:
-Änderungen und Reparaturen durch ergoline
GmbH oder durch eine von ergoline GmbH ausdrücklich hierfür ermächtigte Stelle ausgeführt
werden,
-das Gerät in Übereinstimmung mit der Ge-
brauchsanweisung verwendet wird.
Besonders die Textabschnitte mit Zusatzsymbolen sind zu beachten.
variobike 500 Gebrauchsanweisung D - 6Version: 03/02
Art-Nr: 475.403
1.2Sicherheitshinweise
Gebrauchsanweisung
Sicherheitshinweise
variobike 500
Warnung:
Patientengefährdung, Geräteschaden.
Das Ergometer variobike 500 darf ausschließlich zur Ergometrie und zur Herz- und
Kreislaufrehabilitation verwendet werden,
wobei die Gebrauchsanweisung zu beachten
ist. Wird das Gerät für andere Zwecke eingesetzt und entstehen dadurch Verletzungen an
Personen oder schwerwiegende Einwirkungen sowie Sachbeschädigungen, kann daraus keinerlei Haftung des Herstellers abgeleitet werden.
Warnung:
Patientengefährdung, Geräteschaden.
Setzen Sie das variobike 500 keiner direkten
Sonneneinstrahlung aus ! Die Verwendung im
Freien sowie in explosionsgefährdeten Bereichen ist nicht zulässig. Ebenso ist der Betrieb neben Starkstromanlagen zu vermeiden.
Warnung:
Patientengefährdung, Geräteschaden
Das Gerät darf nur mit Zubehörartikeln betrieben werden, die von der ergoline GmbH
freigegeben sind.
Warnung:
Stromschlaggefahr
Bei der Kopplung mit anderen Geräten oder
gar einer Zusammenstellung von medizinischen Systemen muß sichergestellt sein, dass
keine Gefährdung durch Summierung von
Ableitströmen auftreten kann. Bei Rückfragen
wenden Sie sich bitte an Ihren Fachhändler
oder an die Service-Abteilung von ergoline.
Insbesondere ist bei der Kopplung mehrerer
Geräte zu einem Meßplatz zu beachten, dass
der Potentialausgleich über eine gemeinsame Stromzuführung (z.B. Wandsteckdose)
erfolgt.
Warnung:
Funktionsstörungen des Gerätes
Mobiltelefone dürfen nicht in unmittelbarer
Nähe des Gerätes betrieben werden, da es
sonst zu einer Beeinträchtigung der Funktion kommen kann.
Schnurlose T elefone hingegen dürfen benutzt
werden. Elektromagnetische Störungen lassen sich vor allem an einem schwankenden
Wert der Belastungsanzeige erkennen. Ändert sich der Anzeigenwert häufig unkontrolliert, obwohl die Drehzahl höher als 30 /min
ist, so kann dies die Auswirkung einer EMVStörung sein.
Warnung: Funktionsstörungen des Gerätes
Zur Verbindung des Gerätes mit anderen Geräten dürfen nur von ergoline GmbH gelieferte, speziell geschirmte Kabel verwendet
werden.
Warnung: Stromschlaggefahr
Das Ergometer variobike 500 darf nur an Elektroinstallationen gemäß VDE 0107 betrieben
werden.
Patientengefährdung: Gemäß den Vorgaben
der Medizinprodukte-Betreiberverordnung
(MPBetreibV, § 5) müssen die Benutzer
-in den Betrieb des Ergometers eingewiesen
sein
-die für die Handhabung und Montage erforderlichen Abläufe beherrschen
-die geltenden Sicherheitsbestimmungen für
den Betrieb solcher Geräte kennen und sich
entsprechend verhalten
-über mögliche zusätzliche V orschriften (z.B.
Sicherheitseinrichtungen) informiert sein
-über mögliche Gefahren, die durch den Betrieb solcher Geräte entstehen können, informiert sein.
Version: 03/02 D - 7Gebrauchsanweisung variobike 500
Art-Nr: 475.403
variobike 500
Gebrauchsanweisung
Sicherheitshinweise
1.3Hinweise des Herstellers für den Anwender
Als Betreiber sind Sie verantwortlich für:
-die fach- und bestimmungsgemäße Anwendung durch eingewiesenes Fachpersonal,
-die Beachtung der sicherheitsbezogenen Informationen und Instandhaltungshinweise,
-die Einhaltung der Sicherheitsbestimmungen, Sicherheitshinweise, die Vorkehrungen zur Arbeitssicherheit und Unfallverhütung,
-die technische Unterweisung des Bedienpersonals am Gerät und für deren Kenntnisnahme der
Gebrauchsanweisung,
-die Zugänglichkeit der Gebrauchsanweisung für die Anwender.
1.4Funktionsprüfung / Wartung
Führen Sie vor jeder Anwendung eine Sichtkontrolle des Gerätes auf mechanische Beschädigungen
durch.
Stellen Sie Schäden oder Funktionsstörungen fest, so dass die Sicherheit von Patient und Bedienendem nicht mehr gewährleistet ist, dürfen Sie das Gerät erst wieder nach der Instandsetzung in Betrieb
nehmen.
Wartung: Der Betreiber hat dafür zu sorgen, dass das Gerät alle 6 Monate auf seinen ordnungsgemäßen Zustand überprüft wird. Beschädigte T eile sind umgehend zu ersetzen, um Gefährdungen zu vermeiden.
Überprüfungen nach der Medizinprodukte-Betreiberverordnung (MPBetreibV):
Sicherheits- und messtechnische Kontrolle:
Im Abstand von zwei Jahren ist das Gerät, gemäß § 6 und § 1 1 MPBetreibV , nach anerkannten Regeln
der T echnik durch einen von der Firma ergoline autorisierten Servicetechniker zu überprüfen und ggf.
instandzusetzen.
1.5Emissionen
-Lärmentwicklung
Der Schallleistungspegel gemäß DIN 45645 liegt unter 70 dB(A).
-Vibrationen
Am Gerät treten keine Vibrationen auf, die eine Auswirkung auf Patient und Anwender in irgendeiner
Art haben könnten.
1.6Garantieregelung
Der Hersteller gewährt 24 Monate Garantie ab Verkaufsdatum gemäß den V erkaufs-, Lieferungs- und
Zahlungsbedingungen der ergoline GmbH. Verschleißteile und V erbrauchsmaterial sind von der Garantie ausgeschlossen.
Der Garantieanspruch erlischt :
-bei Schäden infolge unsachgemäßer Bedienung und bei nicht bestimmungsgemäßer Verwendung.
-bei fehlerhafter Montage, Eingriffen von dazu unbefugten Personen oder Verwendung von Zubehör
oder Ersatzteilen, die keine Original-Ergoline-Lieferteile sind.
-wenn Änderungen, Erweiterungen, Reparaturen u.a. Arbeiten jeder Art am Gerät durch eine vom
Hersteller nicht autorisierte Person vorgenommen wurden.
-wenn die elektrische Installation des Raumes, in dem das Gerät angeschlossen wird, nicht den
Anforderungen der VDE 0107 entspricht.
-wenn bei der Anwendung des Gerätes die Gebrauchsanweisung nicht beachtet wird.
Verwenden Sie auch nach Ablauf der Garantiezeit Originalersatzteile des Herstellers und Zubehör . Nur
damit ist ein sicherer und einwandfreier Betrieb Ihres Gerätes gewährleistet, da diese Produkte ständig
weiterentwickelt und in der Handhabung optimiert werden.
variobike 500 Gebrauchsanweisung D - 8Version: 03/02
Art-Nr: 475.403
2.Inbetriebnahme
2.1Beschreibung
4
6
5
7
8
Gebrauchsanweisung
Inbetriebnahme
1,2,3 Netzanschluss mit Hauptsicherung und
Hauptschalter sowie digitaler Schnittstelle
4Drehzahlanzeige für Patienten
5Messkopf
6Lenker
variobike 500
9
10
11
1,2,3
12
13
7Klemmhebel für Winkelverstellung des Len-
kers
8Sattel
9Sattelstange
10Klemmhebel für Sitzverstellung
11Pedale
12Niveauversteller zur Optimierung der Stand-
festigkeit
13Rollen
Netzschalter, Netzanschluss, Hauptsicherungen und digitale Schnittstelle
1
0
312
1Netzanschluss mit Hauptschalter
2Hauptsicherungen
3Digitale Schnittstelle
Version: 03/02 D - 9Gebrauchsanweisung variobike 500
300.546Sattelstange mit Befestigung für Standardsattel
200.177Verbindungskabel variobike 500 / 550 zu PC (5m)
Inbetriebnahme
2.3Inbetriebnahme variobike 500
Die Inbetriebnahme wird auf Wunsch von unserem Fachpersonal durchgeführt.
•Lenkermontage: Schrauben und Klemmhebel für Klemmhalterung lösen und obere Klemmbacke
abnehmen;
Lenker in die Halterung legen und obere Klemmbacke erneut mit Schrauben und Klemmhebel
leicht fixieren. Gewünschte Lenkerposition einstellen und Position mit Klemmhebel fixieren.
•Kabel am oberen Ende der Lenksäule mit dem Messkopf verbinden;
Messkopf auf die Halterung setzen und festschrauben.
•Netzanschlussbuchse über das mitgelieferte Netzkabel mit Wechselspannungsanschluß verbinden; die Netzspannung muß den, auf dem Typenschild angegebenen W erten entsprechen.
•Gemäß MPBetreibV , beiliegende Prüfplakette auf den Zeitpunkt der nächsten notwendigen Prüfung
datieren (Datum der Inbetriebnahme + 2 Jahre), Kerbe entsprechend anbringen.
•Prüfplakette neben dem Typenschild am Ergometer anbringen.
2.4Transport
Bevor Sie einen Transport des Gerätes vornehmen, stellen Sie sicher , dass der Netzstecker gezogen
ist.
Beim Transport innerhalb eines Raumes bzw . innerhalb eines Gebäudes stellen Sie sich vor das Ergometer. Fassen Sie den Lenkerbügel an beiden Grif fen und kippen Sie das Ergometer so zu sich, dass
es allein auf den Rollen steht. Nach Erreichen der Gleichgewichtslage können Sie das Ergometer leicht
an einen anderen Aufstellungsort innerhalb des gleichen Raumes fahren.
Beim Absetzen ist auf jeden Fall darauf zu achten, dass das Ergometer nicht hart aufgesetzt wird, da
sonst der Dehnungsmeßstreifen in der Antriebseinheit in Mitleidenschaft gezogen werden kann.
Beim Transport in andere Gebäude verwenden Sie am besten die Originalverpackung mit der Holzpalette.
variobike 500 Gebrauchsanweisung D - 10Version: 03/02
Art-Nr: 475.403
Gebrauchsanweisung
Bedienung
3.Bedienung
3.1Ergometrieprogramm definieren
Ein Ergometrieprogramm wird folgendermaßen definiert:
3 SekundenDie Taste „PROG“ mindestens 3 Sekunden lang drücken, um in den
Programmiermodus zu gelangen.
variobike 500
1
Po
50
LS
50
Die Programmnummer blinkt. Mit Pfeiltasten gewünschte Programmnummer einstellen, z.B. „1“ und mit der Taste „PROG“ bestätigen.
Die Programmnummer wird nun mit Dauerleuchten angezeigt.
Anschließend werden nacheinander die drei Parameter „Anfangslast“,
„Lastanstieg“ und „Intervalldauer“ für diese Programmnummer definiert.
Im Feld „Drehzahl“ der LED-Anzeige wird Anfangslastwert „Po“ angezeigt,
Im Feld „Belastung“ blinkt der Anfangslastwert Po
Mit den Pfeiltasten den gewünschten Anfangslastwert einstellen und mit
der T aste „PROG“ bestätigen.
Der Anfangslastwert Po kann in 5 W-Schritten im Bereich 20 - 150 Watt
eingestellt werden.
Das Ergometer geht dann automatisch zum nächsten Schritt über.
Im Feld „Drehzahl“ wird der Laststufenwert „LS“ angezeigt,
Im Feld „Belastung“ blinkt der LaststufenwertLS.
Mit den Pfeiltasten den gewünschten Laststufenwert einstellen und mit der
T aste „PROG“ bestätigen.
Der Laststufenwert LS kann in 5W-Schritten im Bereich 5 - 50 Watt
eingestellt werden.
Das Ergometer geht dann automatisch zum nächsten Schritt über.
[
50
Das Definieren der drei Programmparameter ist damit beendet, und das variobike 500 geht zurück in
den Grundzustand, den Ergometriemodus.
Version: 03/02 D - 11Gebrauchsanweisung variobike 500
Im Feld „Drehzahl“ wird die Laststufendauer „[“ angezeigt,
Im Feld „Belastung“ blinkt der Wert der Laststufendauer.
Mit den Pfeiltasten die gewünschte Laststufendauer einstellen und mit der
T aste „PROG“ bestätigen.
Die Laststufendauer [ kann in 1 Minuten-Schritten im Bereich 1 - 5 Minuten eingestellt werden.
Art-Nr: 475.403
variobike 500
Gebrauchsanweisung
Bedienung
3.2Definiertes Ergometrieprogramm starten
Nach dem Einschalten meldet sich das Ergometer im Ergometriemodus und dem zuletzt eingestellten
Ergometrieprogramm.
Mit den Pfeiltasten das gewünschte Ergometrieprogramm auswählen.
2
3.3Der Ablauf einer Ergometrie
Jede Ergometrie beginnt mit einer Anfangslast Po. Die Last wird dann gemäß der eingestellten Laststeigerung erhöht.
Wird eine Last von 600 W überschritten, werden Sie im Automatikbetrieb durch die blinkende Anzeige
darauf aufmerksam gemacht.
Im Fenster „Prog“ wird die aktuell ausgewählte Programmnummer, z.B. „2“
angezeigt.
Das Programm wird mit der ST ART-Taste gestartet.
Die Ergometrie beginnt mit Anfangslast Po .
Während der Ergometrie werden folgende Werte angezeigt:
Prog:aktuelle Programmnummer
Drehzahl/min:aktuelle Drehzahl während der Ergometrie
Zeit/min:Ergometriezeit in Minuten
Belastung/W:anliegende Last in Watt
Puls/min:Herzfrequenz Schläge pro Minute (nur mit POLAR-Brustgurt und -Empfänger)
variobike 500 Gebrauchsanweisung D - 12Version: 03/02
Falls erforderlich, kann der automatische Ergometrieablauf unterbrochen werden.
Die Taste „STOP“ drücken. Damit wird der manuelle Modus gestartet, erkennbar
durch die blinkende Anzeige „Belastung“ .
Mit Hilfe der Pfeiltasten kann nun die Last nach Wunsch mit den Pfeiltasten in 5
Watt-Schritten reguliert werden.
Durch Betätigen der Taste „START“ wird der Automatikbetrieb erneut aufgenom-
men, und die Ergometrie mit den ursprünglichen Parametern fortgesetzt.
3.5Beenden der Ergometrie
Starten der Erholphase:
Durch das Betätigen der T aste „END“ wird eine Last von 25 W aufgelegt.
Die Dauer der Erholphase beträgt 1 Minute.
variobike 500
Durch erneutes Drücken der T aste „END“ während der Erholphase wird die Erholphase sofort beendet.
Dies wird akustisch durch einen langen Piepton angezeigt. Der Programmablauf
ist damit beendet.
3.6Versionsnummerabfrage
Nach Einschalten des Ergometers am Netzschalter wird ein Selbsttest durchgeführt.
Wird nun während dieser 5 sec. die Taste „END“ gedrückt, so wird im Fenster
„Belastung“ die Versionsnummer der installierten Software angezeigt.
Durch erneutes Betätigen der T aste „END“ wird der Ergometriemodus aufgerufen.
Version: 03/02 D - 13Gebrauchsanweisung variobike 500
Art-Nr: 475.403
variobike 500
Gebrauchsanweisung
Reinigen
4.Reinigen
Das Gerät und evtl. Zubehörteile sollten regelmäßig, bei entsprechender Nutzung täglich, gerei-
.
Warnung:
•Stromschlaggefahr:
Achten Sie darauf, dass vor Reinigen des Gerätes der Netzstecker abgezogen wird.
•Geräteschaden:
Es darf keine Flüssigkeit in das Gerät eindringen. Ist Flüssigkeit in das Gerät eingedrungen,
darf es erst wieder nach einer Überprüfung durch den Kundendienst in Betrieb genommen
werden.
.
nigt werden.
Das Gerät kann jederzeit mit einem sauberen, weichen mit leichter Seifenlauge befeuchteten
Lappen abgewischt werden. Achten Sie darauf, dass der Lappen nicht mit Feuchtigkeit voll
getränkt ist. Es kann sonst Flüssigkeit in das Gerät eindringen und zu Defekten führen.
.
Grundsätzlich dürfen keine Säuren und Laugen (Haushaltsreiniger) zum Reinigen des Gerätes
verwendet werden. Ebenso dürfen keine scharfen Desinfektionsmittel am Gerät angewendet werden. Dies kann zu starken Beschädigungen am Gehäuse führen und die Funktion beeinträchtigen.
Empfohlen werden Desinfektionsmittel wie Fugaten-Spray, L ysoform oder Promanum N.
Schäden, die durch ungeeignete Reinigungs- und Desinfektionsmittel sowie Schäden, die
durch nicht ausreichende Reinigung des Gerätes verursacht wurden, sind grundsätzlich von der
Garantie ausgeschlossen.
variobike 500 Gebrauchsanweisung D - 14Version: 03/02
Art-Nr: 475.403
Gebrauchsanweisung
variobike 500
Technische Daten
Anhang A:Technische Daten
Ausführung:V ariobike 500
Betriebsart:Dauerbetrieb
Stromversorgung:230 V , 50 Hz (optional 115 V, 60 Hz)
Sicherungen:2 x 0,4 AT bei 230V (2 x 0,8 AT bei 1 15V)
Bremsprinzip:Computergesteuerte Wirbelstrombremse mit Drehmomentmessung;
drehzahlunabhängig nach DIN 13405
Belastungsbereich:20 bis 600 Watt
Drehzahlbereich:30 bis 130n/min
Abweichung der aufge-gemäß DIN 13405: max. ± 5% zwischen 25 und 400 W
nommenen Leistung:jedochmax. ± 3 W zwischen 25 und 100 Watt
laut Hersteller:max. ± 5% zwischen 20 und 600 W
jedochmax. ± 3 W zwischen 20 und 100 W
Belastungsstufen:5 Watt manuell, 5 Watt oder vielfaches über Programm
-1
Zeitintervall:1 bis 99 min.
Sitzhöhenverstellung:stufenlos für Körpergrößen 120 cm bis 210 cm
Zul. Patientengewicht:120 kg
Anzeigen:LED-Anzeige
Pulsmessung:35 – 230 Pulse/min.
Kalibrierung:Software über T astatur
analog: Fernstart, 6 pol., DIN Buchse
Gewicht:53 kg
Abmessungen:55 x 100 x 130 cm (B x L x H)
Leistungsaufnahme:max. 65 VA
Schutzklasse:I gemäß IEC 601
Anwendungsteil:Typ B gem. EN 60601-1
Klassifizierung MPG:Klasse IIa nach 93/42 EWG
Geräuschentwicklung:weniger als 70 dbA
Version: 03/02 D - 15Gebrauchsanweisung variobike 500
Art-Nr: 475.403
variobike 500
Gebrauchsanweisung
Technische Daten
Kennlinienfeld des Arbeitsbereichs der
Bremsmomentregelung „variobike 500“
variobike 500 Gebrauchsanweisung D - 16Version: 03/02
Art-Nr: 475.403
variobike 500
Operation Manual
Version: 03/02
Operation Manual for variobike 500
Printed in Germany
We reserve the right of modifications due to technical development at any time and without prior notice.
Reprinting, translation and copying in any form - also in parts - is only permitted after prior written consent
by the manufacturer.
This Operation Manual is not registered for automatic update in case of eventual alterations.
Information regarding the latest version is available from the manufacturer.
Annex A: Technical Data ...................................................................................................E-15
Version: 03/02 E - 1Operation Manual variobike 500
Art-No: 475.403
variobike 500
Operation Manual
Overview: Control Panel
Control Panel : Display and Control Buttons
Display „Prog“:shows current program number
Display „Load/W“:shows current load in Watt
Display „Revolution/min“:shows current pedal speed during the ergometry as rpm
LED Speed Display :additional pedal speed display for the patient
Display „Heart Rate/min“:shows current heart rate value of patient
Display „Time/min“:shows ergometry time in minutes
Control button „ START“:starts the ergometry program selected
Control button „STOP“:stops the automatic program course;
subsequently, the actual load can be controlled in 5 Watts
steps with the cursor control buttons
Cursor control button „ “:increases settings via cursor control
Cursor control button „ “:decreases settings via cursor control
Control button „ PROG“:the number of the ergometry program can then be selected via
the cursor control button
Control button „ END“:ends ergometry
variobike 500 Operation Manual E - 2Version: 03/02
Art-No: 475.403
Operation Manual
Course of Ergometry
Course of Ergometry
A. Automatic Control via PC-ECG or ECG Recorder
variobike 500
*Connect Variobike 500 with PC or ECG recorder
*By initiating the ergometry at the PC-ECG/ECG recorder, the ergometer automatically switches to
PC-mode.
In PC -mode the pedal speed display „Revolution/min“ and the display „Load/W“ are active.
The load and load interval are under remote control. Manual control is not possible.
B. Automatic Course of Ergometry via the Internal Programs
Select program no. :
Press control button „PROG“
and select the requested program no. via the cursor control buttons.
Initial load Po, Load Step and Load Step Interval are determined by the program
(see: “Chap. 3.1 Ergometry Programming”).
Start ergometry :
Press control button „ST ART“. The ergometry begins with initial load Po.
Terminate ergometry :
Press control button „END“ . The ergometry is terminated,
and the recovery period with recovery load 25 W and a recovery period of 2 min starts.
By pressing the control button „END“ once more during the recovery period,
the recovery period is terminated immediately .
C. Manual Ergometry Control
Start ergometry program :
Press control button „STOP“ (display “Load/W” is flashing ).
Adjust desired load with cursor control button (in 5 watt steps).
Version: 03/02 E - 3Operation Manual variobike 500
Art-No: 475.403
variobike 500
Operation Manual
variobike 500 Operation Manual E - 4Version: 03/02
Art-No: 475.403
Operation Manual
variobike 500
Preface
variobike 500: Your Partner for Ergometry and Diagnostic
A good choice!
With the variobike 500 you have selected a medical ergometer that will be a reliable partner for ergometry
and precise diagnosis – the variobike 500 is well equipped for data transmission as well as external
control via PC or ECG unit.
Please observe carefully the notes on application possibilities as described in this manual. In this way ,
the variobike 500 will be a good, long-lasting partner free from defects and down-times.
Y our ergoline-team
Ergometry and Diagnostics using the variobike 500
With the variobike 500 you can select from 10 freely definable ergometry programs. The variobike 500 is
equipped with a revolution indicator for the patient.
The measuring display can be turned 180° so that you can monitor all measured values during the
ergometry , and your patient can also observe their performance in terms of revolutions.
External Control and Data Transmission
Using the variobike 500 in connection with a digital ECG unit or a PC-ECG with ergometry program, you
can achieve a complete ergometry measuring and documentation system.
The variobike 500 is equipped with several interfaces. In this way , data can be sent or received from the
variobike 500 in digital form. As well as pure data transmission from the ergometer , it is also possible to
control the variobike externally via a PC or an ECG. The precondition is the compatibility of the connected unit with the interface protocol of the variobike 500.
For external control, connect your PC or ECG unit to the variobike 500. By starting the ergometry , you
are automatically in PC mode, recognizable in the active displays “Revolution/min” and “Load/min”.
If an external ECG unit is connected for an analogue remote start, a remote start impulse is transmitted
4 seconds before a load alteration.
Version: 03/02 E - 5Operation Manual variobike 500
Art-No: 475.403
variobike 500
1.1General Information
Operation Manual
Safety Comments
Intended use:
The bicycle ergometer variobike 500 is only to be
used for exercise testing as well as for cardiovascular rehabilitation. Thereby , the information given in
this operation manual must be strictly observed.
In case the ergometer is not being used according
to above conditions, and if because of that any injuries or serious impact on individuals, or damage of
property are caused, then from this no liability of the
manufacturer can be derived.
• The bicycle ergometer variobike 500 bears the
CE marking
indicating its conformity with the provisions of the
Council Directive 93/42/EEC concerning medical
devices and fulfills the essential requirements of
Annex I of this directive.
•The CE marking covers only the accessories
listed in section “Chap. 2.2 Scope of Delivery“.
•The variobike 500 complies with the standard EN
6060-1-1 “Medical Electrical Equipment, PartI: General Requirements for Safety”, as well
as with electromagnetic immunity requirements
of standard EN 60601-1-2 “Electromagnetic
Compatibility - Medical Electrical Equipment”.
•The symbol has the following meaning:
Refer to Operation Manual.
It indicates points which are of particular importance in the operation of the device.
•This Operation Manual is an integral part of the
device, and has to be available at the equipment
at any time.
The information contained here is important for
proper use and handling of the ergometer.
Please read the instructions thoroughly to ensure the safety of both operator and patient.
Read this manual entirely before installation.
Please note that information applicable to
several chapters is given only once.
•Complying to the safety comments protects from
potential injuries and prevents improper application of the ergometer. Each operator of this ergometer as well as personnel which is in charge of
installation, maintenance, examination or repair
of this ergometer, must have read and fully understood the contents of this Operation Manual
prior to operating or do any work on this device.
•If the control panel is opened by unauthorized
persons, the calibration label (production date)
will be damaged. This automatically results in
the cancellation of the warranty .
•This manual is in conformity with the device specifications and standards on safety of electromedical
equipment valid at the time of printing. All rights
are reserved for devices, circuits, techniques,
software programs, and names appearing in this
manual.
•On request, a Service Manual is available from
ergoline GmbH .
•The ergoline quality management system com-
plies with the standards DIN EN ISO 9002 and
EN 46002.
•The safety information given in this manual is classified as follows:
Danger
This indicates an imminent hazard. If not
avoided, the hazard will result in death or
serious injury.
Warning
This indicates a hazard. If not avoided, the
hazard could result in death or serious injury .
Caution
This indicates a potential hazard. If not
avoided, this hazard could result in minor
personal injury or product/property damage.
•The warranty does not cover damage resulting
from the use of unsuitable accessories and
consumabIes from other manufacturers.
•ergoline GmbH is only responsible for the safety
and reliability of this device if:
m all revisions, enhancements, repairs and ser-
vice to the device are carried out by ergoline
authorized personnel, e.g. an ergoline dealer,
m ambient electrical service where the device is
installed conforms to IEC 601-1 and
m the device is operated in accordance with the
Operation Manual.
Special attention is required at sections labelled with additional symbols.
variobike 500 Operation Manual E - 6Version: 03/02
Art-No: 475.403
Operation Manual
Safety Comments
1.2Safety Instructions
Warning:
Patient Hazard, Equipment Damage.
The ergometer variobike 500 is to be exclusively used for ergometry , cardiovascular rehabilitation observing this operation manual.
If the variobike 500 is used improperly or for
other purposes than described, the manufacturer cannot be held liable for any injury to
persons, for damage to property, or any related serious consequences which may occur.
Warning:
Patient Hazard, Equipment Damage.
Do not expose the variobike 500 to direct sunlight !
Do not use outdoors or in areas where there
is danger of explosion. Avoid using near to
electric power plants.
variobike 500
Warning:
Patient Hazard, Equipment Damage
The ergometer may only be operated with
accessories authorized by ergoline.
Warning:
Shock Hazard
It is necessary to ensure that no dangerous
ground currents occur as a result of attaching the ergometer to other devices.
Device specifications of the variobike 500 are
in the appendix to this manual. Direct your
questions to your dealer or to ergoline’s service department.
Especially at the coupling of several devices
to a measurement system is has to be taken
care, that proper grounding is achieved via a
single power supply, e.g. wall socket.
Warning:
Equipment Failure
The use of mobile phones near the ergometer
is prohibited as this may cause interference.
Cordless phones may however be used. Electromagnetic interference can be recognized
by fluctuations of the load value displayed. If
the display value alters uncontrolled, although
the number or revolutions is greater than 30 /
min, this can be due to the effect of electromagnetic interference.
Warning: Equipment Failure
When connecting the ergometer to other
equipment, use only the special protective
cables delivered by ergoline.
Warning: Shock Hazard
The ergometer variobike 500 may only be
operated with electrical installations which
comply with VDE 0107.
Version: 03/02 E - 7Operation Manual variobike 500
Art-No: 475.403
variobike 500
Operation Manual
Safety Comments
1.3Comments by the Manufacturer to the User
The operating personnel of this ergometer has to :
-be properly instructed and trained regarding the operation of the ergometer,
-have full command regarding the handling of the device,
-be aware of the applicable relevant safety requirements for the operation of such devices, and act
accordingly
1.4Maintenance, Load Unit Inspection
•Before each use, visually check the ergometer for mechanical damage.
If you detect any damage or functional deficiencies which could impair the patient´s or operator´s
safety , do not use variobike 500 until it is checked and repaired.
•Maintenance:
The variobike 500 bicycle ergometer must be regularly inspected and maintained, in time intervals
of two years, in accordance with lawful regulations.
Alterations to the ergometer’s measurement capabilities are cause for re-certification.
•Load Unit Inspection
Based on the metrological check which is compulsory in Germany every two years, it is necessary
to check the load accuracy of the ergometer.
In all other countries, the frame and method of the metrological check depend on the legal regulations of each country .
1.5Warranty Regulation
The variobike 500 guarantee is valid for 12 months as of the date of sale, worn and used materials
excluded.
ergoline GmbH is only responsible for the safety and reliability of this device if :
mall revisions, enhancements, repairs and service to the device are carried out by ergoline autho-
rized personnel, e.g. an ergoline dealer,
mambient electrical service where the device is installed is in conformance to IEC 601-1 and
mthe device is operated in accordance with the Operation Manual.
variobike 500 Operation Manual E - 8Version: 03/02
Art-No: 475.403
Putting into Operation
2.Putting into Operation
2.1Description
4
6
5
7
8
Operation Manual
1,2,3 Mains power socket, mains fuses and
mains switch as well as serial interface
4Pedal speed display for patient
5Control panel
6Handlebars
variobike 500
9
10
11
1,2,3
12
13
7Clamp lever to adjust angle of the handle-
bars
8Saddle
9Saddle pole
10Clamp lever for saddle height adjustment
11Pedals
12Leveling feet for optimal stability
13Transport casters
Mains power socket, mains fuses and mains switch as well as serial interface
1
0
312
1Mains socket with mains switch
2Fuses
3Digital interface (RS 232)
Version: 03/02 E - 9Operation Manual variobike 500
Fuses
Fuses
Art-No: 475.403
variobike 500
2.2Scope of Delivery
The standard scope of delivery consists of :
Order No.Description
100.502ergometer variobike 500
413.093mains power cable
475.403Operation Manual (German/English)
optional:
300.937adjustable cranks, complete with left + right pedal
300.546saddle bar with fixation for standard saddle
200.177connecting cable, variobike 500 / 550 to PC (length 5m)
Operation Manual
Putting into Operation
2.3Setting up and Connecting the variobike 500
On request, our service personnel will install the variobike for you.
•Loosen screws and clamp lever for clamp fixture, and remove upper clamp jaw;
Insert handlebar, secure, and screw tight with screws and tighten lightly with clamp lever .
Adjust appropriate handlebar position and then tighten position with clamp lever.
•Connect cable at the top of the steering column with the control panel;
Position control panel on support, and fix with screws.
•Connect the unit’s power plug via the supplied mains cable to power outlet with same voltage as
indicated at the indication label.
•If applicable, connect the ECG device to the RS232 interface.
2.4Transport and Relocation
Once set up, you can easily move the variobike 500 to another location. Switch off the ergometer and
remove from the power supply !
Standing in front of the ergometer, grab the handlebars and tilt the variobike 500 towards you. When the
variobike is balanced on its front rollers, you can push it to the new desired location.
Caution when lowering ! Hard impact can damage the measurement electronics of the system!
variobike 500 Operation Manual E - 10Version: 03/02
Art-No: 475.403
Operation Manual
Operation
3.Operation
3.1Defining an ergometry program
Please proceed as follows in order to define an ergometry program:
3 secondsKeep the control button „PROG“ depressed for at least 3 seconds, in order to
enter the programming mode.
variobike 500
1
Po
50
LS
50
The program number flashes. Select the desired program number, e.g. „1“
by using the cursor keys and press control button „PROG“ to confirm.
Then, the program number no longer flashes.
Subsequently , define the three parameters „Initial load“, „Load Step“ and
„Load Step Interval“ as described below for this program number.
LED-display „Revolution/min“ indicates “Po” for initial load setting.
The current initial load value is flashing in LED-display “Load/W”. Select
the desired initial load value by using the UP and DOWN cursor keys and
then press the control button “PROG” to confirm.
The ergometer automatically moves to the next stage.
The initial load value “Po“can be set in a range of 20 - 150 watts in steps of
5 watts.
LED-display „Revolution/min“ indicates „LS“ for load step setting,
In LED display „Load/W“, the current load step value is flashing.
Select the desired load step value by using the UP and DOWN cursor keys
and then press the control button “PROG” to confirm.
The ergometer automatically moves to the next stage.
The load step value “LS” can be set in a range of 5 - 50 watts in steps of
5 watts.
[
50
The definition of the three program parameters is now complete and the variobike 500 returns to normal
operating condition, the ergometry mode.
Version: 03/02 E - 11Operation Manual variobike 500
LED-display „Revolution/min“ indicates „[“ for load interval setting.
In LED display „Load/W“, the current load interval value is flashing.
Select the desired load interval value by using the UP and DOWN cursor
keys and then press the control button “PROG” to confirm.
The load interval value „[“ can be set in a range of 1 - 5 minutes in steps of
1 minute.
Art-No: 475.403
variobike 500
Operation Manual
Operation
3.2Starting a defined ergometry program
Once the ergometer is switched on, it is in ergometry mode using the previously set ergometry program.
Select the desired program using the arrow keys.
2
3.3The course of an ergometry
Each ergometry commences with initial load Po. The load is then increased according to programmed
load step value and load step interval value.
If the strain value exceeds 600 W in automatic mode, you are warned by the flashing of the display .
In LED-display „Prog“, the currently selected program number ,
e.g. „2“ is displayed.
By pressing control button “START”, the ergometry program is started.
The ergometry begins with initial load Po.
Values which can be read during an ergometry:
The following values are indicated at the control display during an ergometry:
Prog:current program number
Revolution/min: current pedal speed during ergometry
Time/min:ergometry time in minutes
Load/W:current load in watts
Heart Rate/min:current heart rate in beats per minute (only with POLAR receiver / chest belt)
variobike 500 Operation Manual E - 12Version: 03/02
Art-No: 475.403
Operation Manual
variobike 500
Operation
3.4Interrupt Automatic Ergometry Program for Manual Load Control
If necessary , you may interrupt the automatic ergometry program. Press the STOP key . Using the arrow
keys, you can regulate the load you require.
Press control button „STOP“ . Thereby , the manual mode is enabled which is indicated by the flashing display „Load/W“ .
By means of the cursor control button, the load can be increased or decreased with
stepwise of 5 watts.
By pressing the control button „START“, the automatic mode is enabled again and
the ergometry continues with the original parameters.
3.5T ermination of Ergometry
Start of Recovery period :
By pressing control button “END”, the load is immediately reduced to 25 W.
The recovery phase lasts 1 minute.
By pressing the control button “END” during the recovery phase once more, the
recovery period will be stopped immediately .
This is signalled acoustically by a long peep tone. The program is terminated.
3.6Checking the software version
Upon switching on, the ergometer will automatically run a self-test.
During the self-test (takes approx. 5 sec), press control button „END“. Then, the
installed software version number is shown in display „Load/W“.
By pressing control button „END“ once more, the regular ergometry mode is enabled.
Version: 03/02 E - 13Operation Manual variobike 500
Art-No: 475.403
variobike 500
4.Cleaning
The unit as well as possible accessories should be regularly cleaned, if required, daily .
Operation Manual
Cleaning
.
Warning:
•Shock Hazard:
Be sure to disconnect the power cord prior to cleaning the unit.
•Equipment Failure:
Devices into which liquids have penetrated must be immediately cleaned and checked by a service
technician before they can be reused.
Use a soft cloth moistened with a mild cleanser to wipe off the unit as needed. Ensure that the
.
cloth is not fully saturated. A fully saturated cloth may allow liquid to enter the unit and cause
a defect.
.
Do not use strong household cleaners or disinfectants to clean the unit. This may damage the
unit’s finish and lead to defects.
Recommended are disinfectants like Fugaten spray , lysoform or Promanum N.
Defects caused by improper detergent and disinfectants as well as defects originating from
insufficient cleaning of the unit are excluded from the guarantee.
variobike 500 Operation Manual E - 14Version: 03/02
Art-No: 475.403
Operation Manual
variobike 500
Technical Data
Annex A:Technical Data
Model:variobike 500
Operation mode:Continuous operation
Power supply:230 V, 50 Hz (optional 115 V, 60 Hz)
Fuses:2 x 0.4 A T at 230V (2 x 0.8 AT at 115V)
Brake principle:Computer-controlled eddy-current brake with torque measurement;
speed-independent as per DIN 13405
Load range:20 to 600 watt
Speed range:30 to 130 rpm
Deviation of load :acc. to DIN 13405:max. ± 5% in range 25 to 400 W
however:max. ± 3 W in range 25 to 100 Watt
acc. to manufacturer:max. ± 5% in range 20 to 600 W
however:max. ± 3 W in range 20 to 100 W
Load stages:5 watt manual, 5 watt or multiples via program
Time interval:1 to 99 min.
Saddle height adjustment:Continuously variable for statures between 120 and 210 cm
Maximum weight of patient:120 kg
Displays:LED display
Pulse measurement:35 – 230 pulse/min
Calibration:Software via keyboard
Calibration protection:Service plug
Electrical inputs:Digital control RS 232: 9 pole, SUB-D
Electrical outputs:Digital: RS 232, 9 pol., SUB-D
Analog: remote start, 6 pole, DIN bushing
Weight:53 kg
Dimensions:55 x 100 x 130 cm (W x L x H)
Power consumption:max. 65 VA
Protection class:I
Applied part :T ype B according to EN 60601-1
Classification MDD:Class IIa according to 93/42 ECC
Noise level :Less than 70 dbA
Environment operation:T emperature + 10...+ 40 °C
Relative humidity 13...75%, without condensation
Atmospheric pressure 700...1060 hPa
Version: 03/02 E - 15Operation Manual variobike 500
Art-No: 475.403
variobike 500
Operation Manual
Technical Data
The Pedal Speed Correlated
Capacity of Brake Power Control
variobike 500 Operation Manual E - 16Version: 03/02
Art-No: 475.403
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
