Ergofix WP 2/20 Instruction Manual [en, de, nl, fr]

Page 1
Handleiding
Gebrauchsanleitung
Instruction manual
Manuel d’instructions
WP 2/20
2 takt motor
76011
Page 2
Versie 08.2007+08-2010
NEDERLANDS ................................................................................ 3
DEUTSCH ........................................................................................ 13
ENGLISH .......................................................................................... 23
FRANÇAIS ....................................................................................... 33
Lees deze handleiding voor ingebruikname aandachtig door.
Bitte lesen Sie diese Gebrauchsanleitung sorgfältig vor Gebrauch durch.
Please read this instruction manual carefully before use.
Avant toute utilisation de l’appareil, lire avec attention le présent manuel d’instructions.
Antes de usar esta generador, leer atentamente las instrucciones de empleo.
Importeur Ergofix, Postbus 114, NL-8900 AC Leeuwarden
Page 3
Versie 08-2007+08-2010
1
Page 4
2
Page 5
NEDERLANDS
INHOUDSOPGAVE
1. Algemeen pagina 3
2. Veiligheidsvoorschriften pagina 4
3. Technische gegevens pagina 5
4. Voor ingebruikname pagina 5
5. Starten van de motor pagina 6
6. Stoppen van de motor pagina 7
7. Aansluiten en opstarten pagina 7
8. Onderhoud pagina 8
9. Storingen pagina 11
ATTENTIE
Voordat u met uw Airpress waterpomp gaat werken, dient eerst deze handleiding aandachtig te worden doorgenomen, zodat ongelukken kunnen worden voorkomen.
1. ALGEMEEN
Met de aankoop van uw Ergofix waterpomp bent u eigenaar geworden van een hoogwaardige, betrouwbare machine. Bij correct gebruik en geregeld onderhoud zal het apparaat jarenlang zware klussen onvermoeibaar uitvoeren. In deze handleiding vindt u gebruiks- en onderhoudsvoorschriften. Lees deze voor gebruik aandachtig door en let erop dat anderen die de waterpomp gebruiken dit ook hebben gedaan en de nodige voorzorgsmaatregelen hebben genomen. Deze waterpomp is ontworpen en bedoeld om water te verpompen. Het apparaat mag alleen worden gebruikt voor het doel waarvoor het is ontworpen en bedoeld; alle andere toepassingen zijn niet juist. De fabrikant is niet verantwoordelijk voor enige schade aan personen en zaken, veroorzaakt door onzorgvuldigheid of het niet opvolgen van de aangegeven voorschriften tijdens de werking van de machine of onderhoudswerkzaamheden.

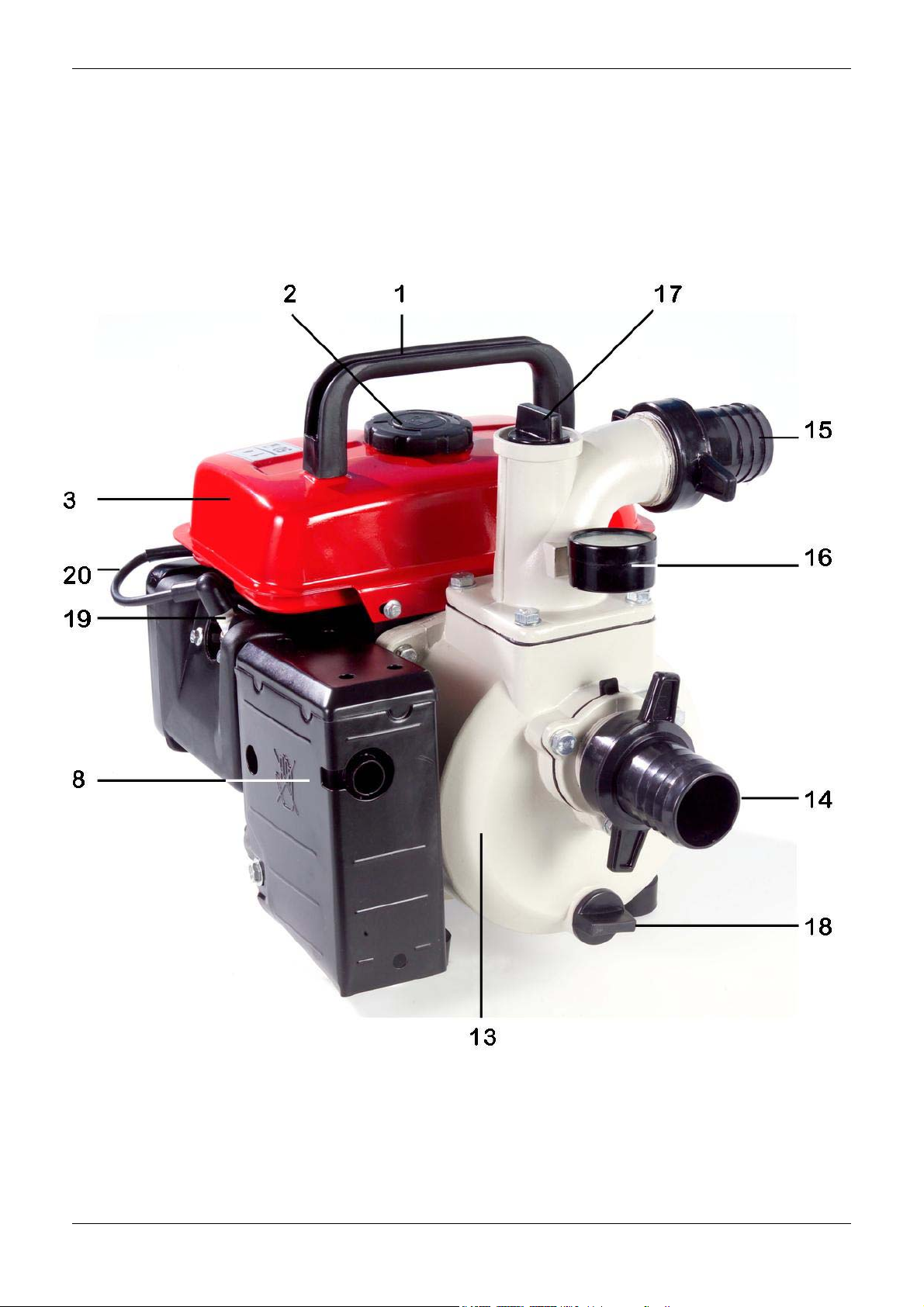

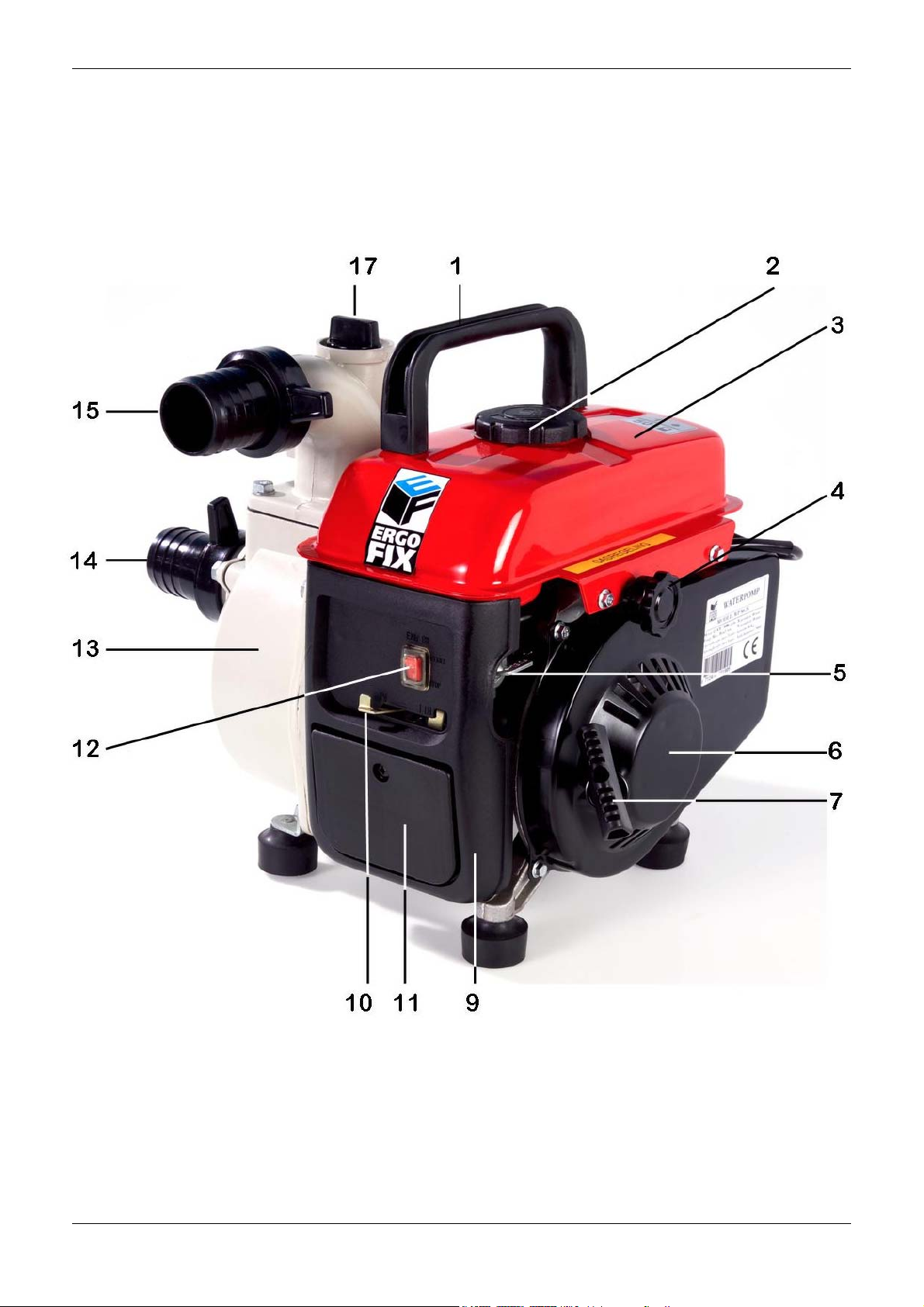

LEGENDA (modelwijzigingen voorbehouden) 1 handvat 11 luchtfilter 2 tankdop 12 aan/uit schakelaar 3 brandstoftank 13 pomphuis 4 gasafstelschroef 14 waterinlaat 5 brandstofkraan 15 wateruitlaat 6 startmechanisme 16 manometer 7 startkabel 17 watertoevoerpoort 8 uitlaat 18 pompaftapplug 9 paneel 19 bougie 10 choke 20 bougiekabel
3
Page 6
2. VEILIGHEIDSVOORSCHRIFTEN
Werken met waterpompen is niet zonder gevaar. Om dit gevaar zo klein mogelijk te maken hebben wij enkele veiligheidsmaatregelen opgesteld. Volg deze aanwijzingen altijd die manier kunt u veel ongelukken vermijden.
■ Lees voor ingebruikname deze handleiding aandachtig door, zodat u weet
hoe u de waterpomp moet bedienen en in geval van nood de machine snel kunt stoppen.
■ Let erop dat anderen, die de machine gebruiken, deze handleiding aandachtig
hebben doorgelezen en de nodige voorzorgsmaatregelen hebben genomen.
■ Het apparaat mag alleen door volwassen personen worden bediend.
■ Houd kinderen en niet bevoegde personen uit de buurt van het apparaat.
tijdens bedrijf.
■ Blijf uit de buurt van bewegende delen als de waterpomp draait.
■ Uitlaatgassen zijn giftig. Gebruik de waterpomp daarom nooit binnen in een
afgesloten ruimte, maar zorg altijd voor voldoende ventilatie.
■ De knaldemper wordt erg heet tijdens gebruik en blijft na het stopzetten nog
een tijdlang heet. Laat de motor afkoelen voordat u de waterpomp opbergt.
■ Benzine is licht ontvlambaar. Vul de brandstof bij in een goed geventileerde
ruimte en zet de waterpomp stop voordat u brandstof bijvult.
■ Niet roken tijdens het bijvullen van de brandstof.
■ Veeg gemorste brandstof onmiddellijk af.
■ Plaats de waterpomp op tenminste 1 meter afstand van muren en andere
machines en houd zelf tijdens bedrijf ook tenminste 1 meter afstand.
■ Plaats de waterpomp op een vlakke ondergrond. Als het apparaat schuin
staat, kan er brandstof uit lekken.
■ Gebruik de waterpomp niet in de regen en de sneeuw, want de machine mag
beslist niet nat worden. Gebruik de machine uitsluitend bij een omgevingstemperatuur boven +5ºC. In de winter moet het water in de machine geheel worden afgetapt om bevriezing te voorkomen.
■ Voordat u het apparaat opstart, altijd eerst controleren of er water in de
pomp zit. Als er geen water in de pomp zit, mag het apparaat beslist niet worden gestart. Controleer het apparaat tevens op benzinelekkage en controleer of alle schroeven goed vastzitten.
■ Defecte onderdelen altijd vervangen door originele onderdelen. Gebruik het
apparaat niet indien een onderdeel beschadigd is.
■ De machine mag beslist niet worden gemanipuleerd of aangepast.
■ WAARSCHUWING: de waarschuwingen, veiligheidsvoorschriften en aan-
wijzingen in deze handleiding kunnen niet alle mogelijke omstandigheden en situaties omvatten. De gebruiker dient te begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker zelf moeten worden ingevuld.
■ Laat alleen personen die door het lezen van deze gebruiksaanwijzing op de
hoogte zijn van het gebruik van deze machine, er gebruik van maken. Onoordeelkundig gebruik is gevaarlijk.
op en besef steeds goed waarmee u bezig bent. Op
4
Page 7
3. TECHNISCHE GEGEVENS
Waterpomp:
Type WP 2/20 Debiet 20 m Opvoerhoogte 25 m (max.) Aanzuighoogte 8 m (max.) Waterinlaat 50 mm Wateruitlaat 50 mm Werkdruk 3 bar (max.) Aansluiting 50 mm
Motor:
Type 1,5 kW, 4000 omw./min., 2-takt, luchtgekoelde benzinemotor Brandstof mengsmering benzine/olie 50:1 Tankinhoud 2,3 liter
Geheel:
Geluidsniveau 74 dB(A)/7 m Afmeting (lxbxh) 390 x 330 x 345 mm Gewicht (leeg) 16 kg Bestelnummer 76011
3
/uur (max.)

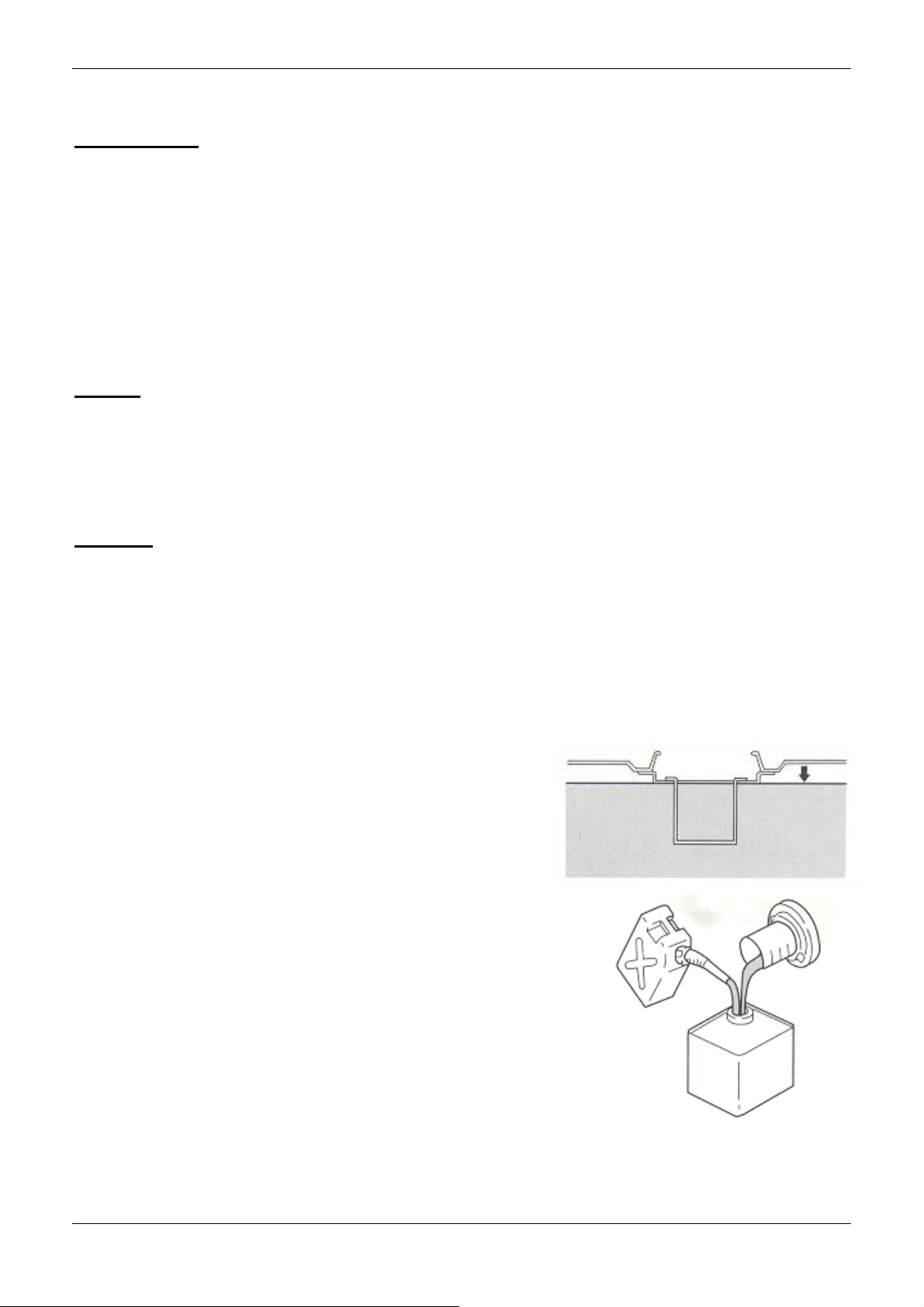

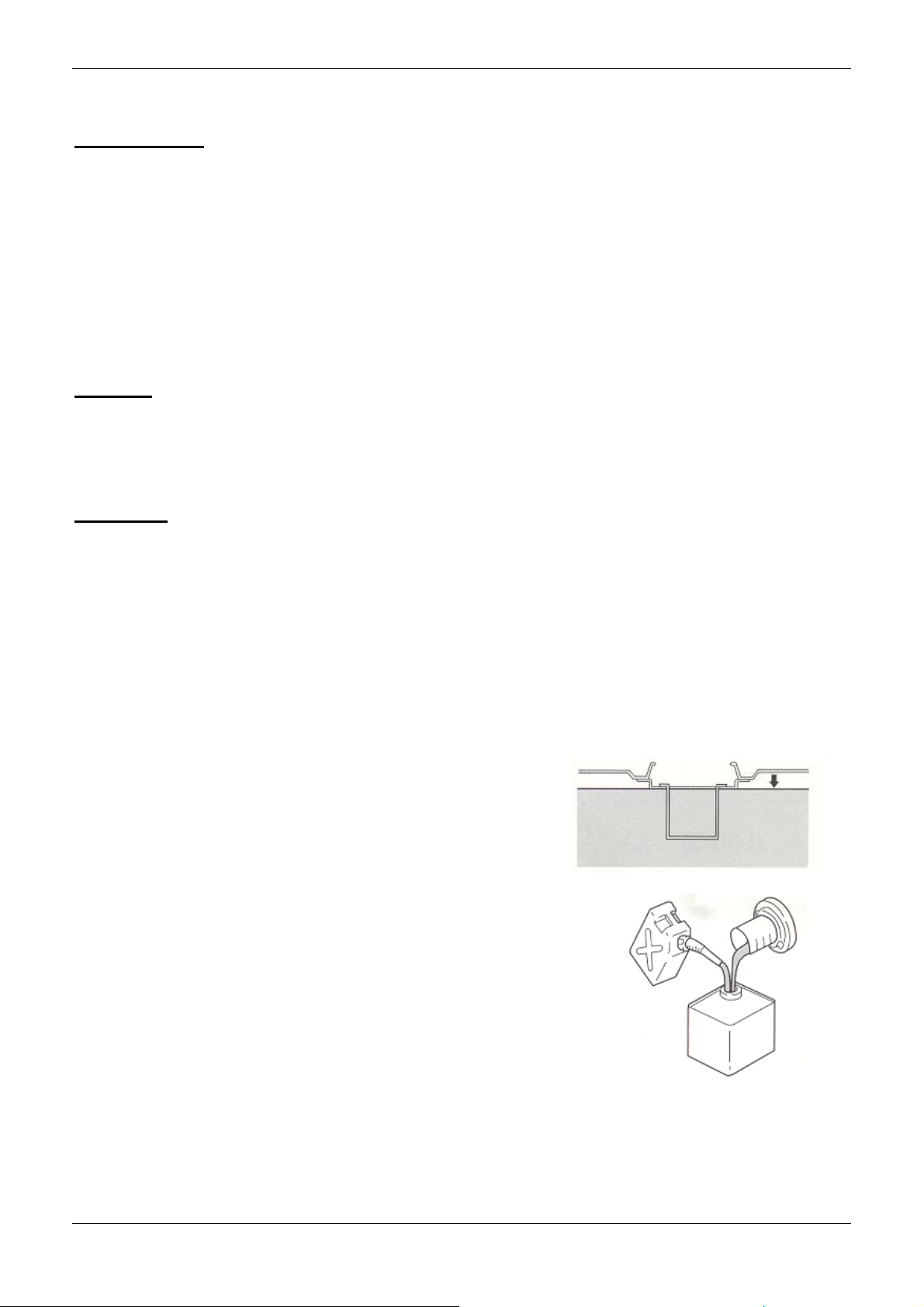

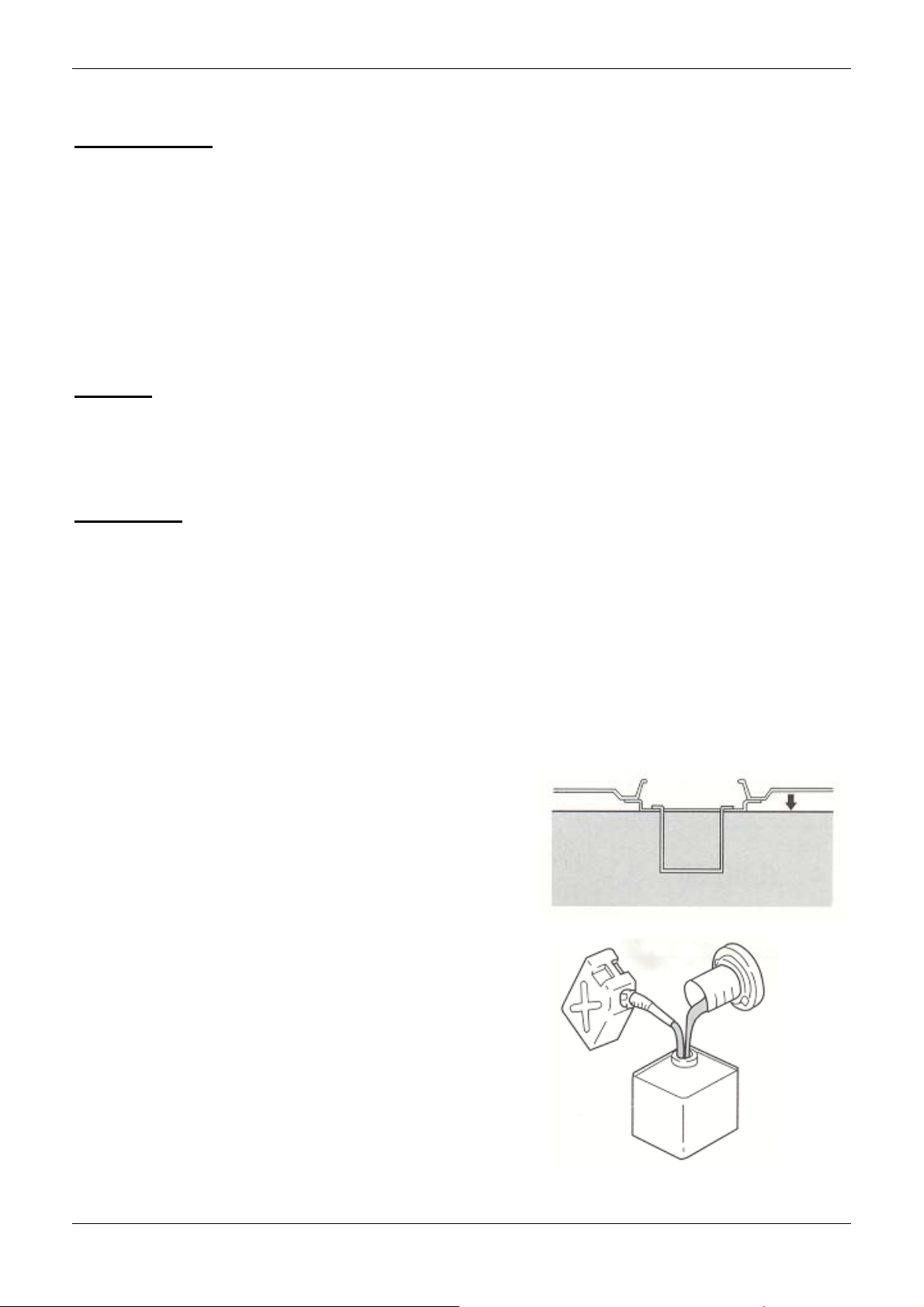

4. VOOR INGEBRUIKNAME
Tankinhoud: 2,3 liter Gebruik met olie gemixte benzine (2-takt olie), anders kan de motor oververhit raken. Zorg ervoor dat de benzine niet boven de maximum streep uitkomt.
Om met olie gemixte benzine te maken, de volgende verhouding aanhouden van benzine en olie: 50:1 Gebruik de bijgeleverde dop om de hoeveelheid olie te meten: Voor het starten van de motor, de brandstoftank heen en weer schudden.
5
Page 8

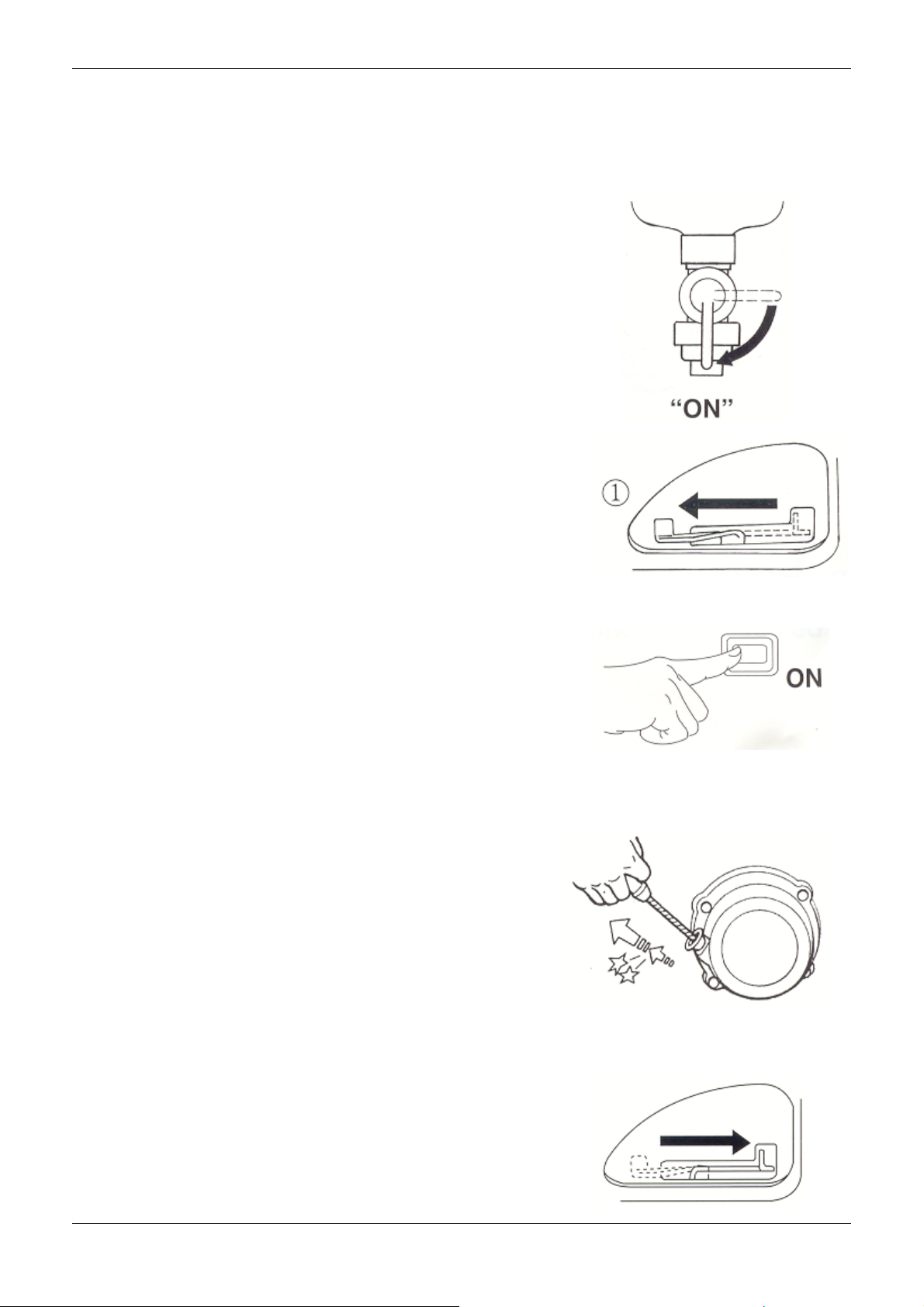

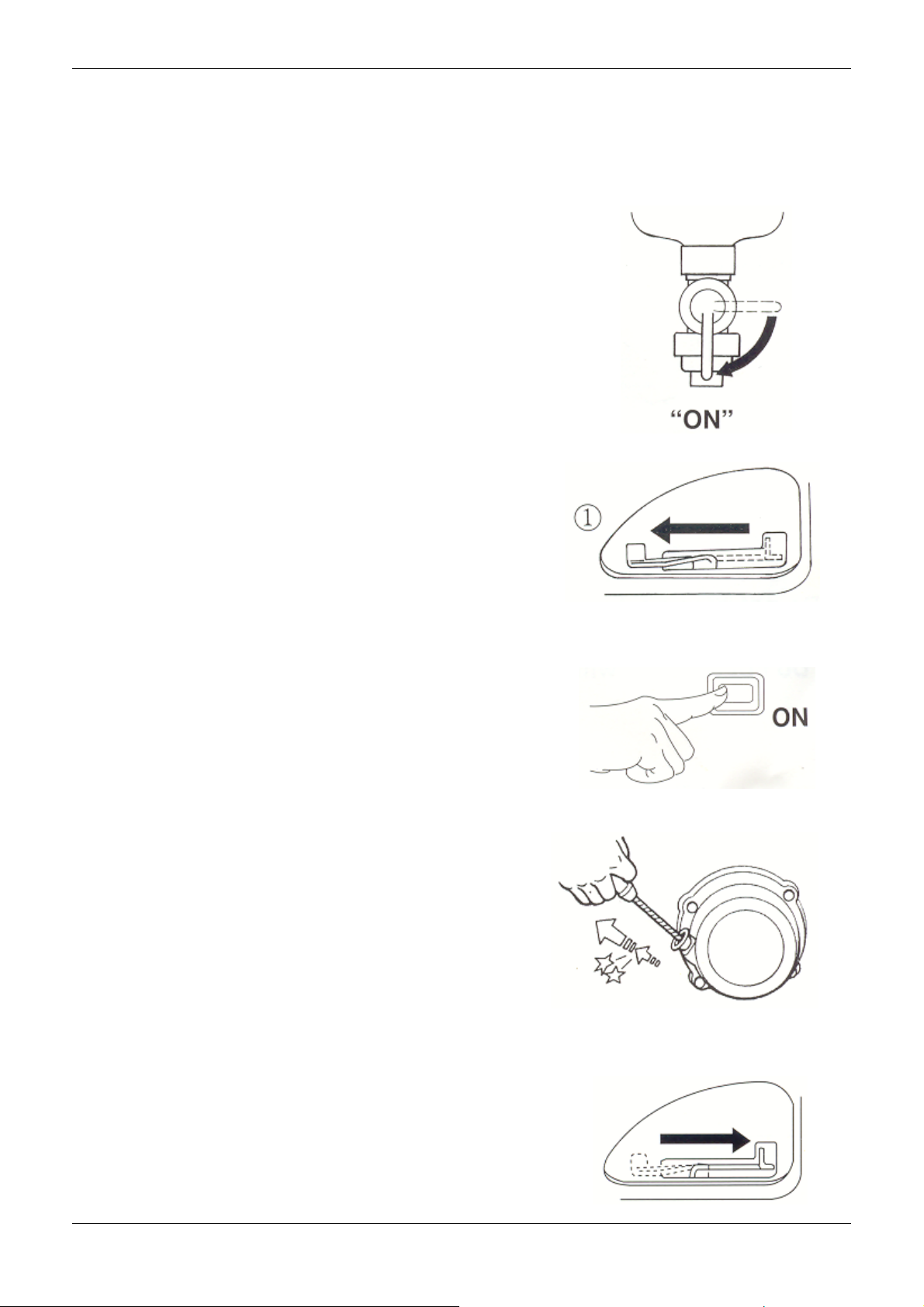

5. STARTEN VAN DE MOTOR
Voordat u de machine start, altijd eerst water in de pomp gieten. Als er geen water in de pomp zit, mag het apparaat beslist niet worden gestart!
1. De brandstofkraan op "ON" zetten.
2. Draai de choke op "1".
3. Zet de schakelaar van de motor op "ON".
4. Langzaam aan de startkabel trekken totdat hij inschakelt, daarna een ferme ruk aan de startkabel geven.
5. De choke terugdraaien.
6
Page 9

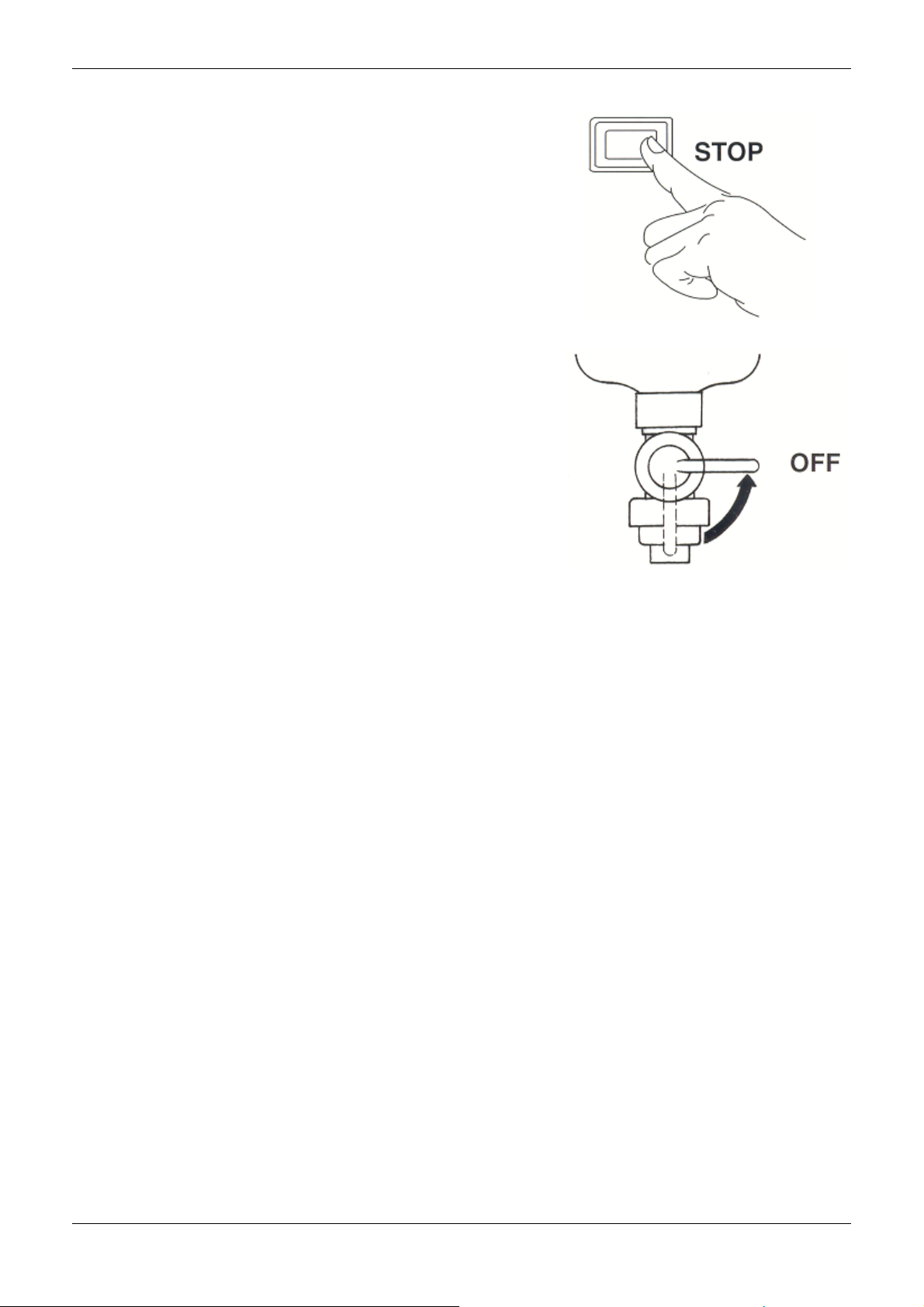

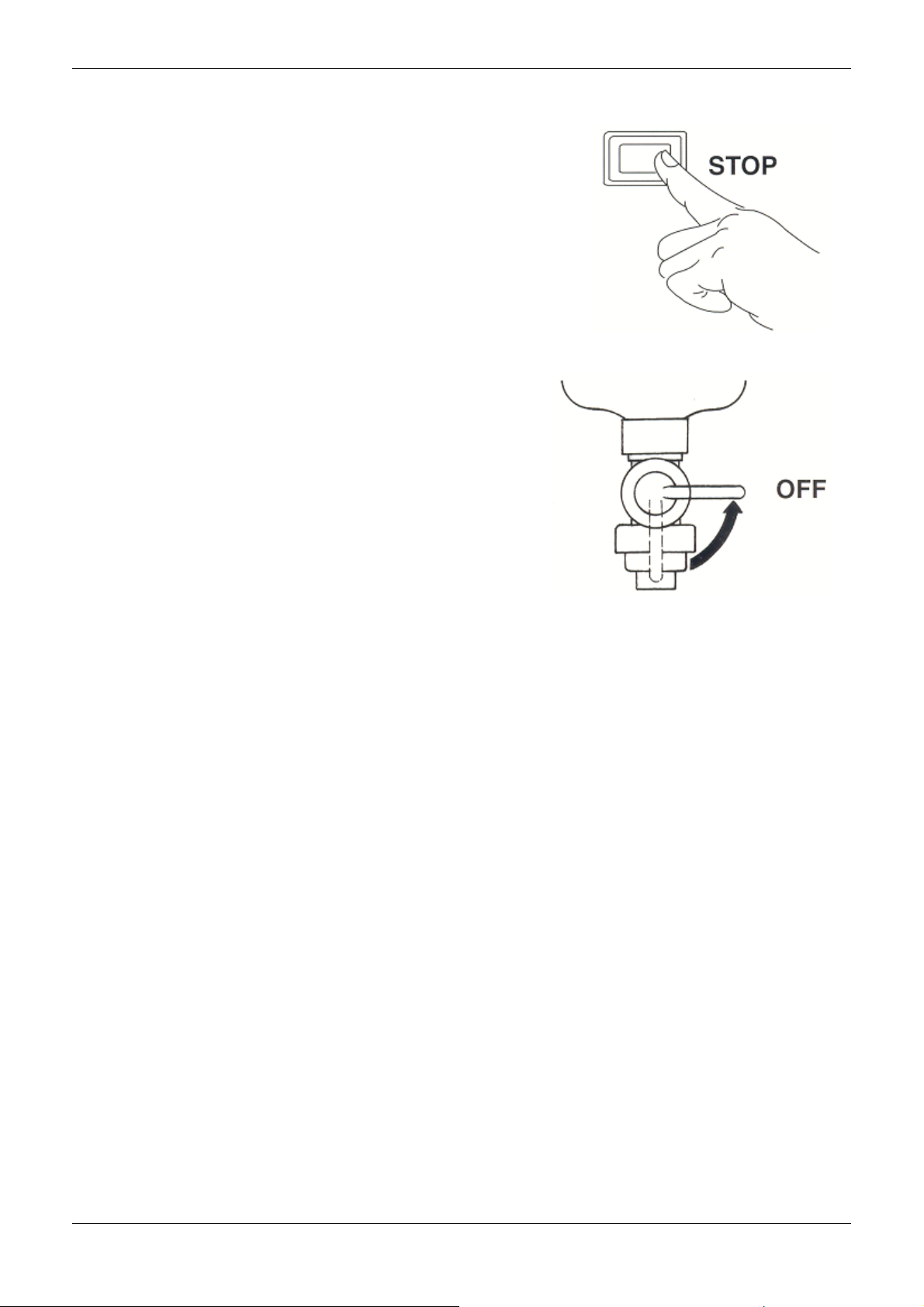

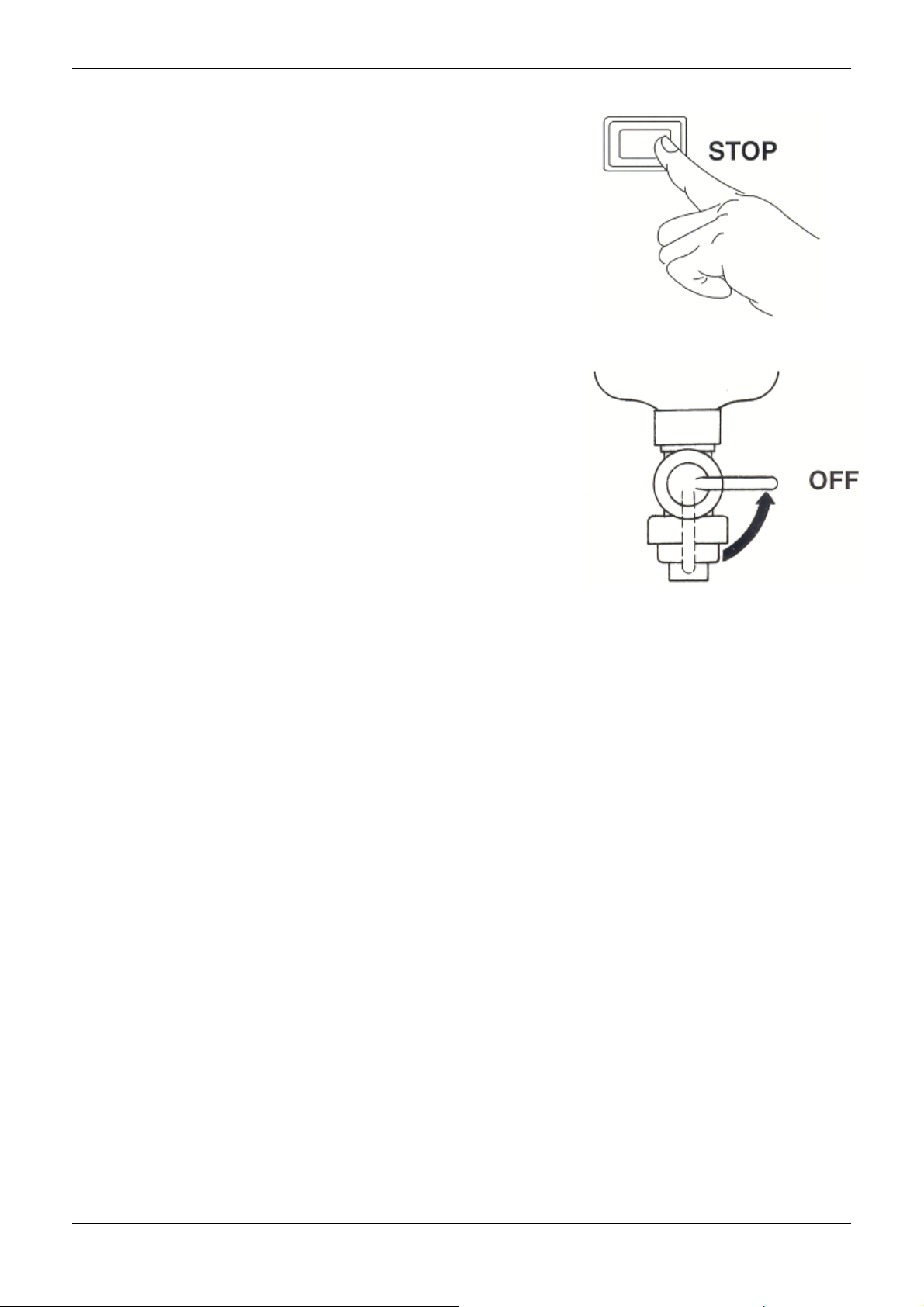

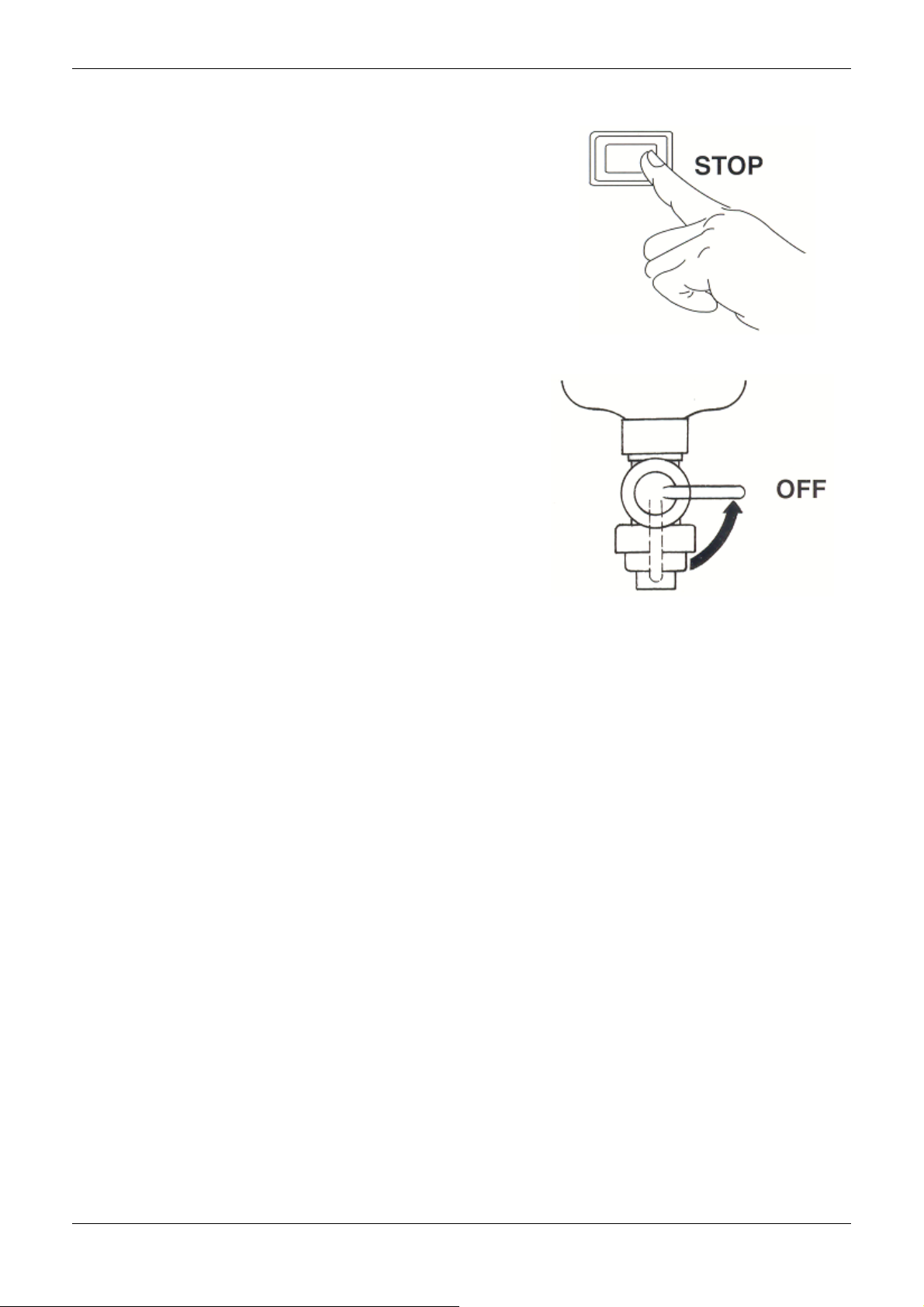

6. STOPPEN VAN DE MOTOR
1. De schakelaar van de motor op "STOP" zetten.
2. De brandstofkraan naar "OFF" draaien.
7. AANSLUITEN EN OPSTARTEN
1. De bijgeleverde 2 x 2” slangaansluiting Ø 50 mm monteren op de toevoer (no.
14) en de afvoer (no. 15) van de waterpomp.
2. Waterslang Ø 50 mm inwendig (niet meegeleverd) monteren op de Ø 50 mm
slangaansluiting op de zuigzijde (no.14) van de pomp en op het bijgeleverde vuilwaterfilter. Vastzetten met de 2 bijgeleverde slangklemmen.
3. Vervolgens de slang met waterfilter onder het waterniveau dompelen. Water in
de pomp gieten door de zwarte vuldop (no. 17) op de pomp los te draaien en te vullen met water.
4. Op de uitgang van de pomp 2” slang aansluiten (geen dunne slang gebruiken
i.v.m. te hoge druk in de waterpomp). Lengte waterslang max. 50 meter.
5. De brandstofmotor starten volgens hoofdstuk 4. “Starten van de motor”.
6. Tijdens het draaien van de motor zal er water aangezogen worden. Na
ongeveer 10 seconden gaat de pomp normaal pompen. Wanneer er na 2 minuten nog geen water komt, de waterslang aan de zuigzijde van de pomp controleren op lekkage.
7. Door de gasknop (no. 4) op de motor rechtsom te draaien, gaat de pomp
sneller pompen. Door de knop op de motor linksom te draaien, gaat de pomp langzamer pompen.
7
Page 10

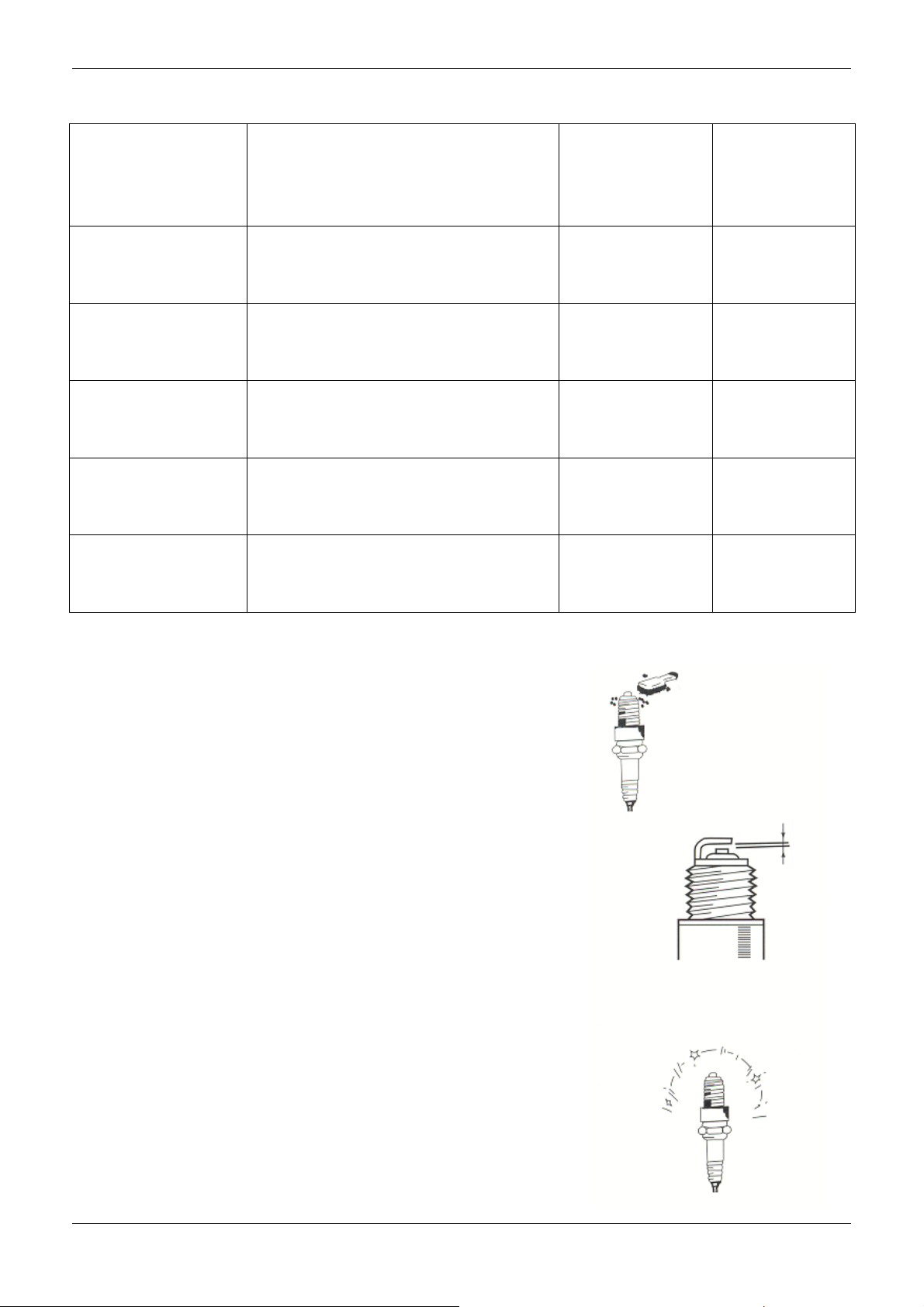

8. ONDERHOUD
OPMERKINGEN Elke 50 uren
of iedere maand
Bougie
Luchtfilter
Brandstoffilter Schoonmaken.
Waterfilter
Ontkoling

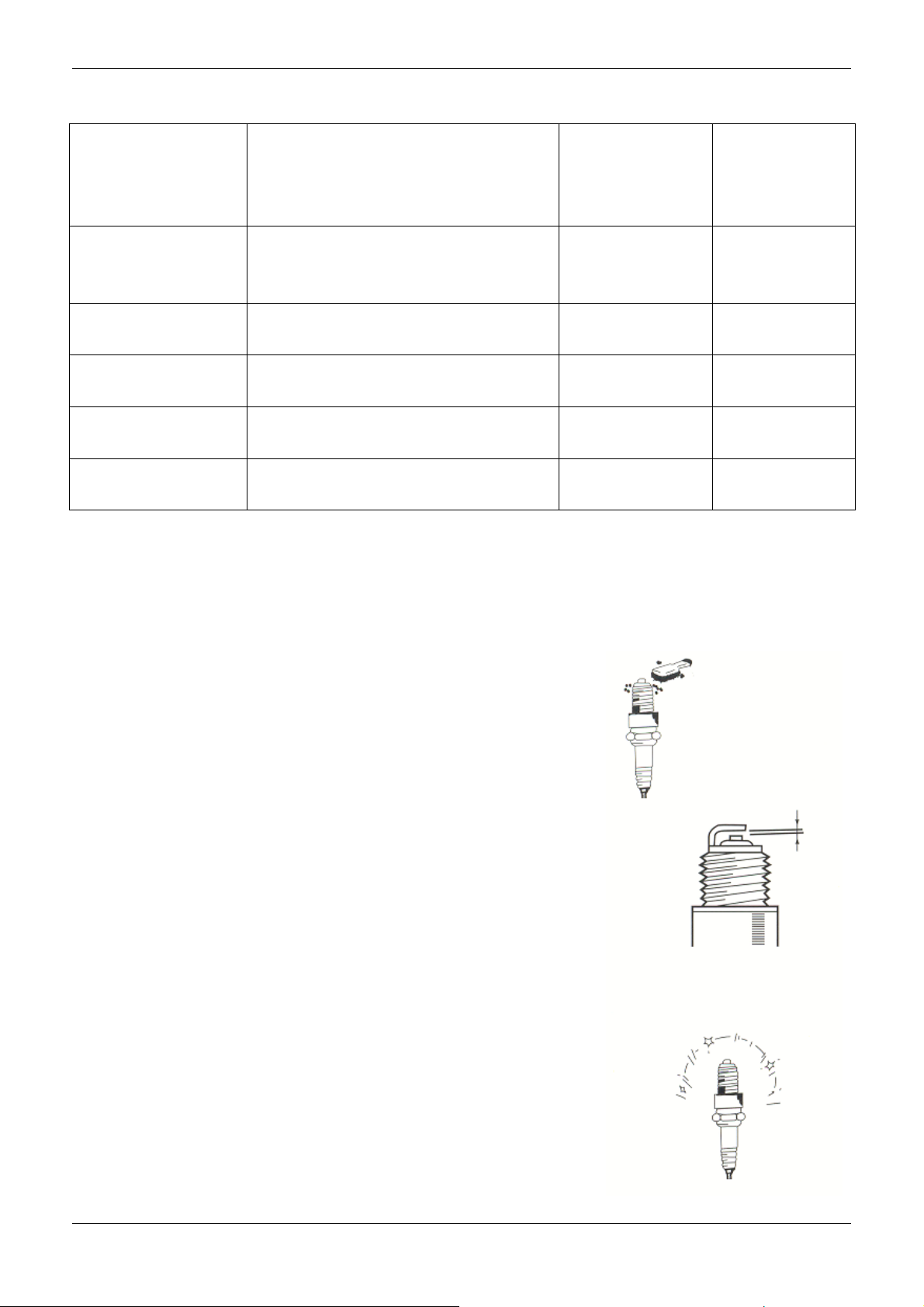

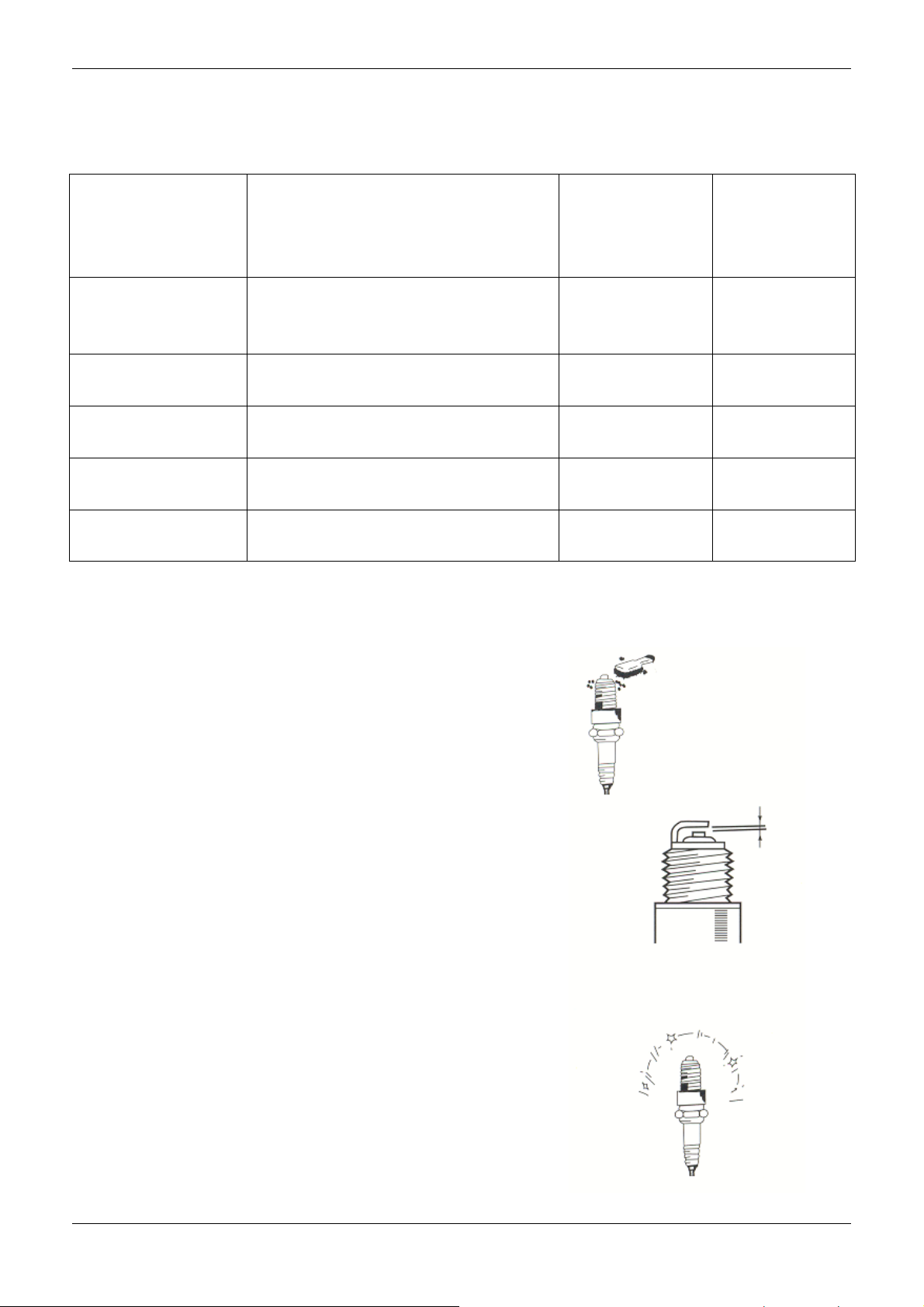

BOUGIE
1. Verwijder de bougie.
2. Verwijder de koolstof­ aanslag.
3. Controleren op verkleuring; standaard: taankleurig
4. Opening van de bougie controleren.
0.7~0.8mm
0.7~0.8mm
Verwijder de koolstof. Opening instellen. Indien nodig vervangen. Schoonmaken. Indien nodig vervangen.
Indien nodig vervangen. Schoonmaken. Indien nodig vervangen. Schoonmaken. Indien nodig vervangen.
▀
Elke 150 uren of iedere 3 maanden
▀
▀
▀
▀
8
Page 11

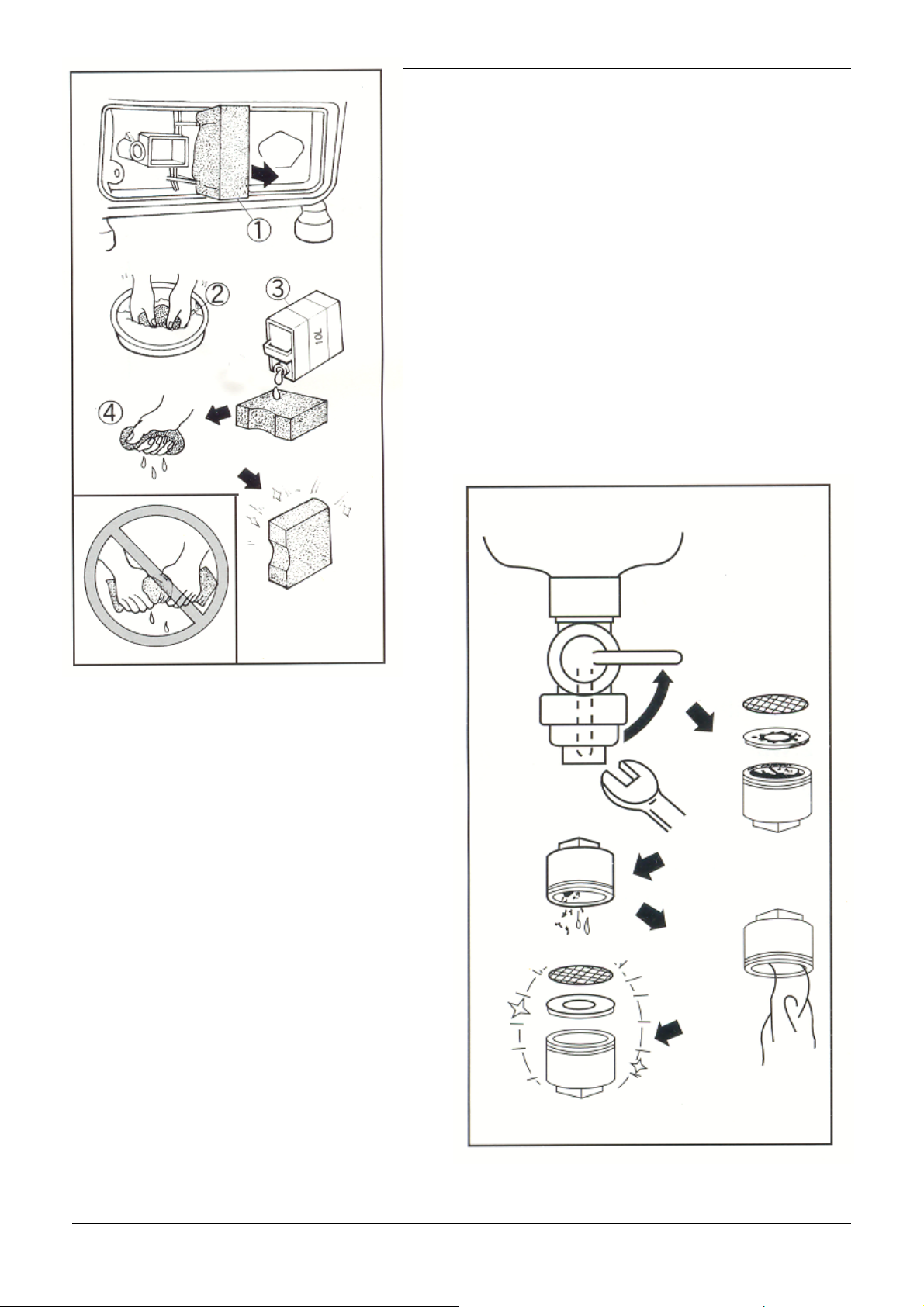

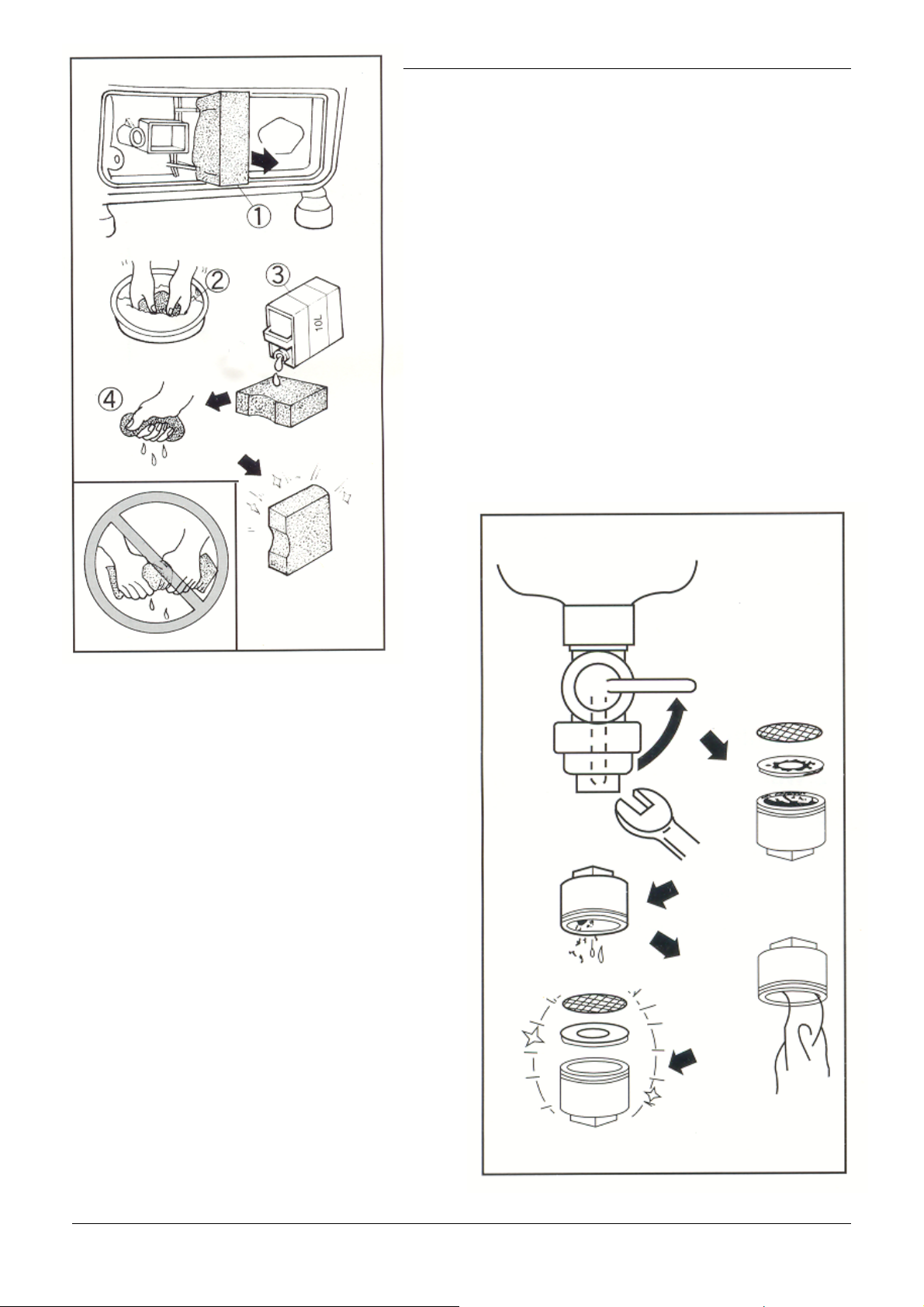

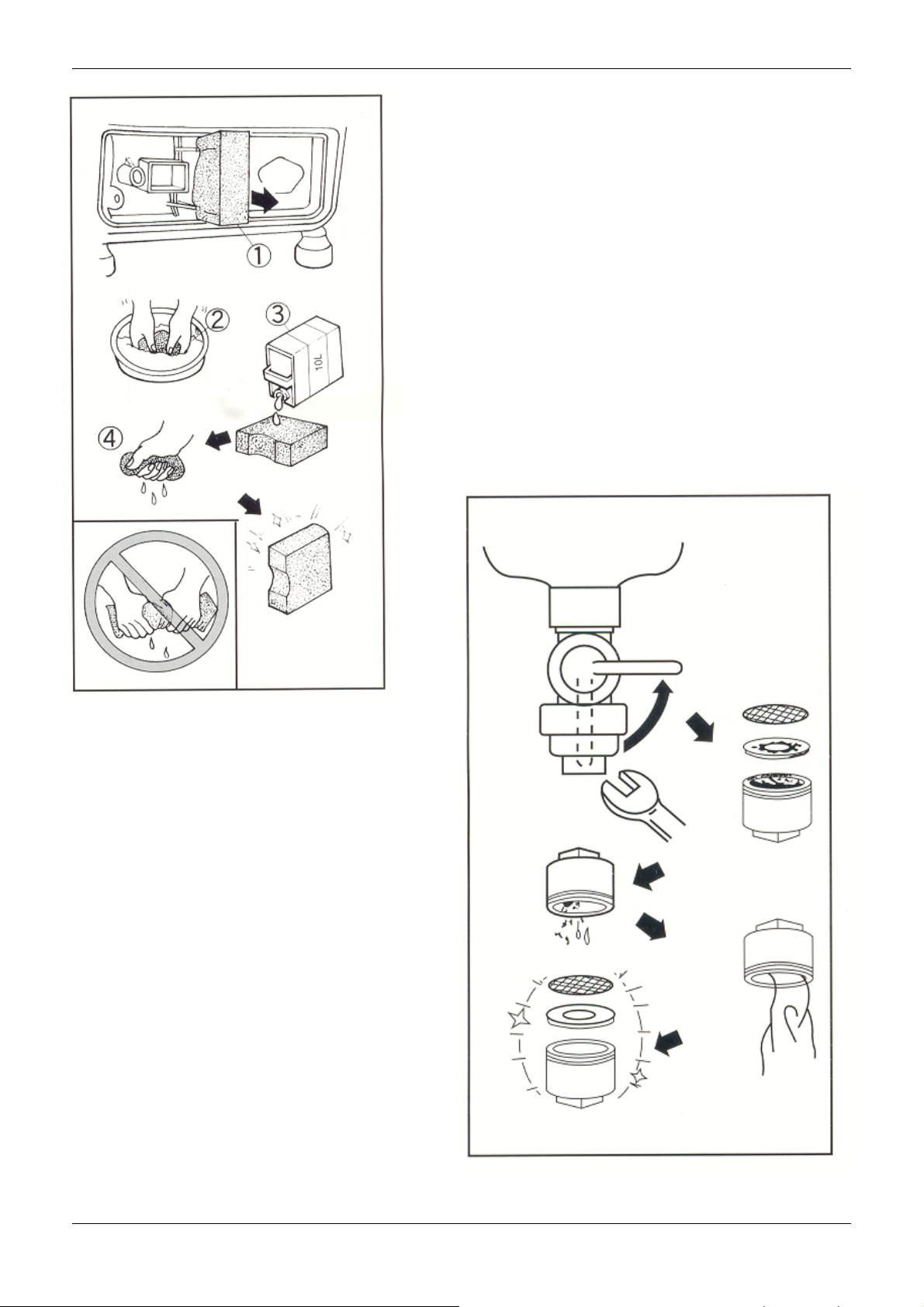

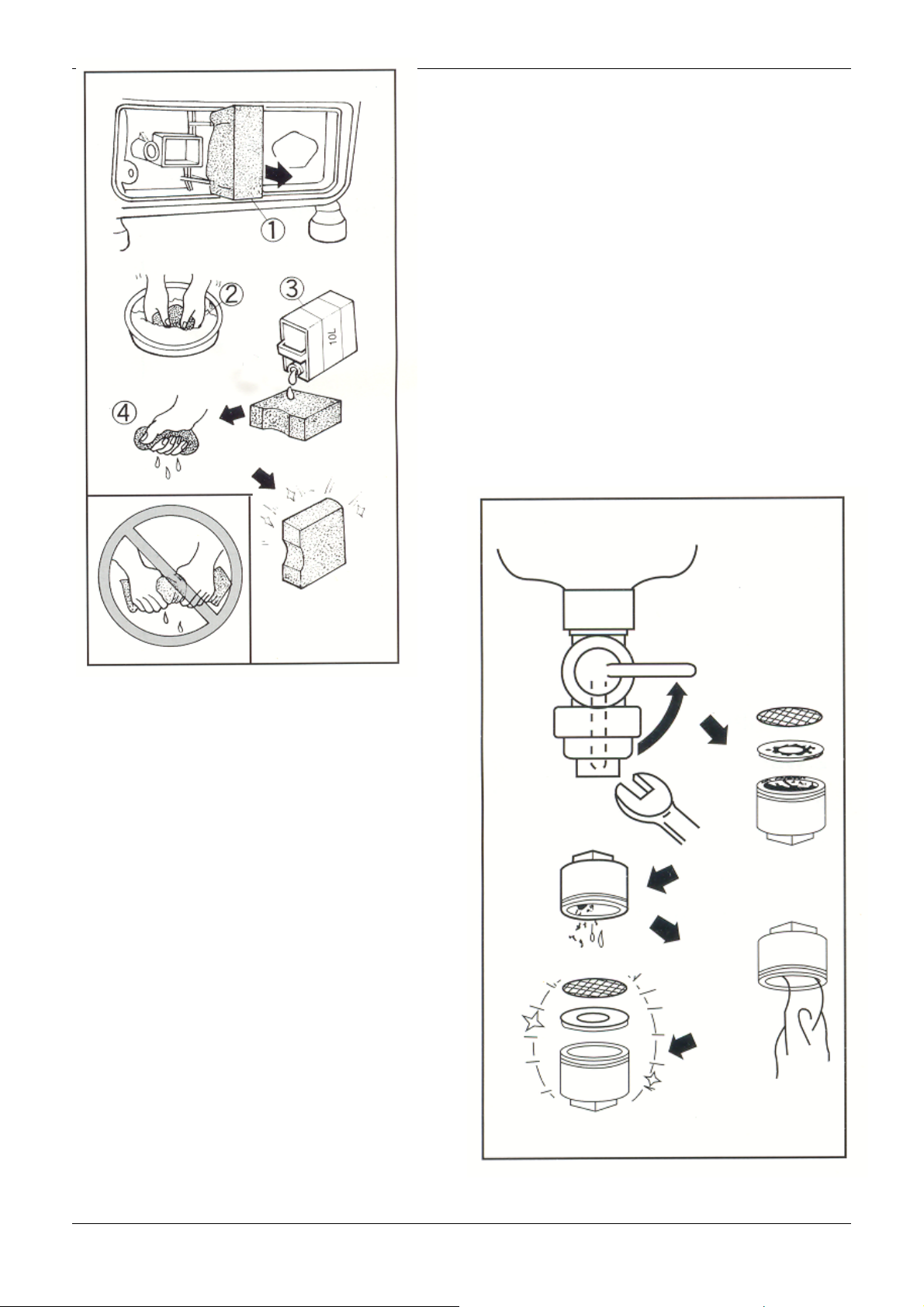

BRANDSTOFFILTER
1. Stop de machine
2. De brandstofkraan dichtdraaien
3. Schoonmaken met oplosmiddel
LUCHTFILTER
1. Luchtfilter
2. Wassen in oplosmiddel
3. Motorolie (SEA #20)
4. Uitknijpen De machine nooit zonder luchtfilter laten draaien.
9
Page 12

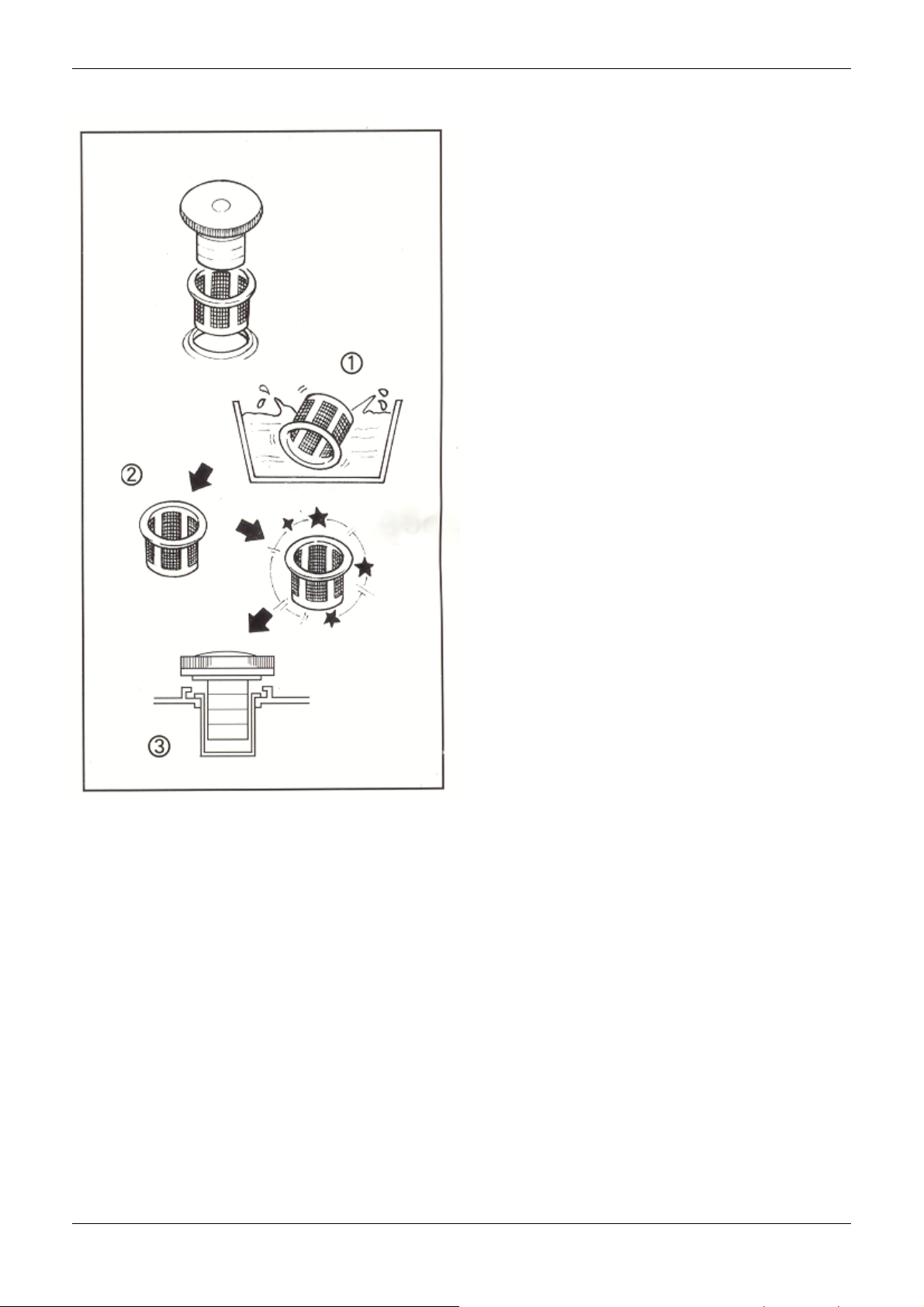

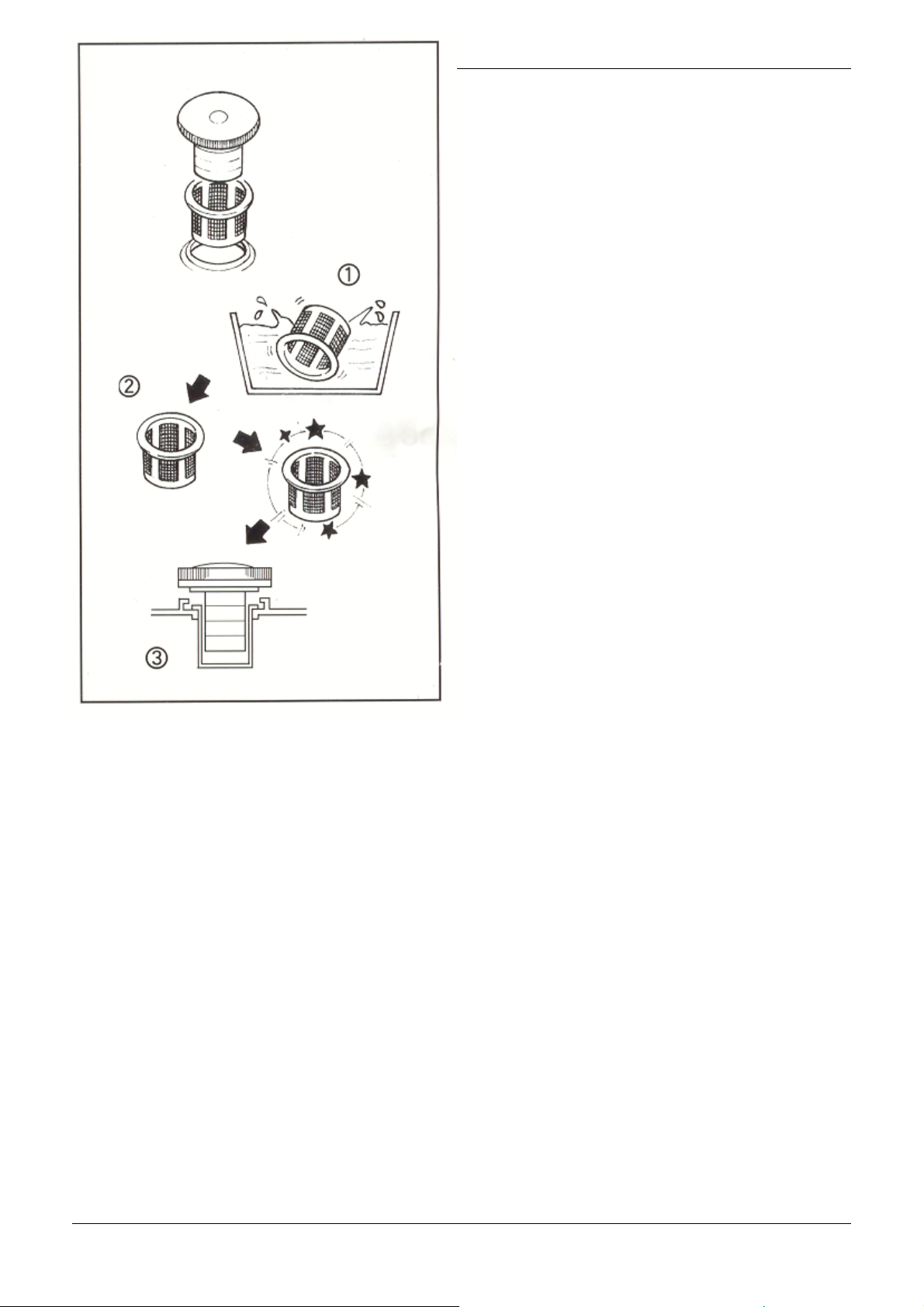

1. Schoonmaken in oplosmiddel
2. Afvegen
3. Terugplaatsen
LANGERE TIJD BUITEN BEDRIJF STELLEN
1. Brandstoftank controleren op lekkage.
2. Waterpomp ontdoen van alle water.
3. Bougie verwijderen en schoonmaken (zie 7. Onderhoud).
4. Brandstoffilter in benzinekraantje en in benzinetank schoonmaken (zie 7.
Onderhoud).
5. Luchtfilter reinigen (zie 7. Onderhoud).
In de winter moet het water in de machine geheel worden afgetapt om bevriezing te voorkomen!
10
Page 13
9. STORINGEN
Probleem Oorzaak Oplossing
Motor draait steeds slechter
Motor stopt plotseling.
Motor functioneert wisselend.
Brandstof De brandstofkraan van de
Ontsteking. Koolstofaanslag op de bougie
De brandstofkraan van de brandstoftank of carburateur
Reinig de brandstofkraan en
de carburateur. vervuild. Onjuiste brandstofmix. Vul bij met mengsmering
1:50. Koolstofaanslag op de
Schoonmaken. bougie. Ontstekingsspoel is defect. Vervangen. Bougie is defect. Vervangen. Bougiedop zit los. Vastzetten of vervangen. Er zit geen 2-takt olie in de brandstof.
Brandstof vervangen en
enkele druppels machineolie
in het gat van de bougie
gieten. Daarna de krukas
ronddraaien. Bevestigingsschroeven van
Controleren en vastdraaien. carburator zitten los. Schroeven van de
Controleren en vastdraaien. luchtfilterkap zitten los, waardoor luchtlekkage ontstaat. Instelschroef van minimum onbelast draaien zit los.
Schroef vastdraaien en
daarna 1 à 2 slagen
losdraaien.
Verwijder het vlotterbakje brandstoftank is geblokkeerd.
onder de kraan en maak het
filter schoon. Carburateur is geblokkeerd. Schoonmaken. Er zit vuil in de brandstof. Brandstof aftappen en
goede brandstofmix
bijvullen. Te veel brandstof in de cilinder door het vele opstarten.
Bougie schoonmaken. Trek
aan de startkabel om de
brandstof uit de cilinder te
verwijderen. Onjuiste brandstofmix. Vul bij met mengsmering
1:50.
Schoonmaken of of defecte bougie. Opening van de bougie is te groot of te klein.
vervangen.
Opening instellen op 0,7 tot
0,8 mm. Bougiedop zit los. Vastzetten of vervangen.
11
Page 14
Ontstekingsspoel is defect. Vervangen.
Slechte compressie of lekkage.
Zuigerveer versleten. Vervangen. Daarna de
pomp 2 uur onbelast laten
draaien. Zuigerveer zit vast door te veel koolstofaanslag.
Koolstof verwijderen van
verbrandingsruimte en de
zuigerveer. Bouten van de kop van de
Vastdraaien. cilinder zitten los. Cilinderpakking is lek. Vervangen. Afdichting van het carter is
Vervangen. beschadigd. Klemmoer van carburateur zit
Vastdraaien. los.
Geen water aan de uitlaat van de pomp.
Te veel koolstofaanslag op de knaldemper en de uitlaatpijp. Water- en luchtlekkage door beschadigde mechanische waterafdichting. Luchtlekkage wegens loszittende aansluitbouten tussen de basis van de pomp
Koolstofaanslag laten
verwijderen door een
erkende vakman.
Waterafdichting vervangen.
Verwijder de pompkast en
het schoepenwiel en draai
de bouten vast. en de motor. Aanzuigleiding is beschadigd
Controleren. of luchtlekkage bij de inlaataansluiting. Pomp geblokkeerd door
Voorwerp verwijderen. vreemd voorwerp.
Te lage druk bij de uitlaat.
Inlaatfilter geblokkeerd. Schoonmaken. Pompkamer of uitlaat
Schoonmaken. geblokkeerd. Het schoepenwiel en de
Vervangen. turbinekast zijn versleten. Motorvermogen is
Controleren. verminderd.
Startkabel zit vast. Het schoepenwiel en de
turbinekast zitten vast door corrosie.
Open de pompkast en draai
het schoepenwiel
voorzichtig rond.
Indien de storing nog niet is verholpen, uw dealer raadplegen. Zie pag. 44 / 45 voor tekening en onderdelenlijst.
12
Page 15
DEUTSCH
INHALTSANGABE
1. Allgemein Seite 13
2. Sicherheitsvorschriften Seite 14
3. Technische Daten Seite 15
4. Für Inbetriebsetzung Seite 15
5. Den Motor anlassen Seite 16
6. Den Motor stoppen Seite 17
7. Anschluß und Starten Seite 17
8. Wartung Seite 18
9. Störungen Seite 21
ACHTUNG
Bevor Sie anfangen mit Ihrem Ergofix Wasserpumpe zu arbeiten, müssen Sie zuerst diese Betriebsanleitung aufmerksam durchlesen, so daß Unfälle verhindert werden können.
1. ALLGEMEIN
Mit dem Kauf Ihres Ergofix Wasserpumpe, sind Sie der Besitzer von einem hochwertigen, zuverlässigen Gerät geworden. Bei korrektem Gebrauch und regelmäßiger Wartung, wird die Wasserpumpe jahraus jahrein schwere Sachen leicht aufnehmen.
In dieser Betriebsanleitung werden Sie Gebrauchs- und Wartungsvorschriften finden. Lesen Sie diese Vorschriften aufmerksam und achten Sie darauf, daß andere Leute die mit dem Gerät arbeiten auch die Vorschriften gelesen und die notwendigen Maßnahmen getroffen haben. Diese Wasserpumpe ist konzipiert für das Pumpen von Wasser und darf deshalb nicht zweckentfremdet werden. Der Hersteller kann für eventuelle Schäden durch unsachgemäßen oder irrtümlichen Gebrauch nicht zur Haftung gezogen werden
LEGENDE (Modelländerungen vorbehalten) 1 Handgriff 11 Luftfilter 2 Behälterfüllschraube 12 Ein/Aus Schalter 3 Brennstoffbehälter 13 Pumpengehäuse 4 Gasknopf 14 Wassereinlaß 5 Brennstoffhahn 15 Wasserauslaß 6 Startmechanismus 16 Manometer 7 Startkabel 17 Wasserzufuhrpforte 8 Auspuff 18 Pumpenablaßhahn 9 Paneel 19 Zündkerze 10 Chokehebel 20 Zündkerzekabel
13
Page 16
2. SICHERHEITSVORSCHRIFTEN
Arbeiten mit Wasserpumpen ist nicht ohne Gefahr. Um diese Gefahr zu reduzieren, haben wir einige Sicherheitsmassnahmen aufgestellt. Beachten Sie bitte immer diese Weise sind viele Unfälle vorzubeugen.
■ Lesen Sie vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch,
damit Sie wissen, wie Sie das Gerät bedienen müssen und es im Notfall schnell abschalten können.
■ Achten Sie darauf daß andere Leute die mit dem Apparat arbeiten auch die
Vorschriften gelesen und die notwendigen Maßnahmen getroffen haben.
■ Das Apparat darf nur durch Erwachsenen bedient werden.
■ Halten Sie Kinder und Besucher fern.
■ Halten Sie sich von bewegenden Teilen fern, wenn das Gerät läuft.
■ Auspuffgase sind giftig. Benutzen Sie deshalb die Maschine nur in einen
Raum mit genügender Ventilation.
■ Vermeiden Sie während des Betriebs den Kontakt mit dem Motor, dem
Schalldämpfer un dem Auspuff, da diese Teile sehr heiß werden. Lassen Sie das Gerät nach dem Gebrauch erst abkühlen, bevor Sie es wegräumen.
■ Brennstoff ist leicht entflammbar. Halten Sie die Maschine an wenn Sie
Brennstoff nachfüllen.
■ Rauchen Sie nicht wenn Sie Brennstoff nachfüllen.
■ Achten Sie darauf daß Sie keinen Brennstoff verschütten. Fegen Sie
verschüttener Benzin gleich auf.
■ Überprüfen Sie vor dem Starten des Geräts immer erst die Wasserpumpe.
Drehen Sie den schwarzen Füllpfropfen auf die Pumpe los und gießen Sie Wasser in der Pumpe bevor Sie die Maschine starten.
■ Halten Sie einen Mindestabstand von 1 Meter.
■ Sorgen Sie für eine horizontale Aufstellung.
■ Benutzen Sie die Wasserpumpe nicht im Regen oder Schnee.
■ Verwenden Sie das Gerät nur bei Umgebungstemperaturen über +5ºC.
■ Im Winter das Wasser im Gerät ganz ablassen um Einfrierung zu verhüten.
■ Überprüfen Sie vor dem Starten des Geräts immer erst die Wasserpumpe.
Hierdurch vermeiden Sie Unfälle. Kontrollieren Sie das Gerät auf eventuelle Benzinlecks und stellen Sie sicher, dass alle Schrauben richtig festsitzen.
■ Defekte Teile immer durch Originalteile ersetzen. Benutzen Sie das Gerät
nicht, wenn ein Teil schadhaft ist.
■ Das Gerät darf auf keinen Fall manipuliert oder angepasst werden.
■ WARNHINWEISE: die Warnhinweise und Sicherheitsvorschrifte sowie die
Anweisungen, die in dieser Gebrauchsanweisung behandelt werden, können nicht alle möglichen Bedingungen und Situationen umfassen, die auftreten können. Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, welche nicht in das Produkt eingebaut werden können, aber vom Bediener selbst zur Verfügung gestellt werden müssen.
■ Die Betriebsanleitung ist von jedem Benutzer vor dem ersten Gebrauch
sorgfältig zu lesen. Unverständiger Gebrauch ist lebensgefährlich.
die Hinweise und erkennen Sie immer gut was Sie machen. Auf
14
Page 17
3. TECHNISCHE DATEN
Wasserpumpe:
Typ WP 2/20 Durchsatz 20 m Förderhöhe 25 m (max.) Saughöhe 8 m (max.) Wassereinlaß 50 mm Wasserauslaß 50 mm Arbeitsdruck 3 bar (max.) Anschluß 50 mm
Motor:
Typ 1,5 kW, 4000 UPM, 2-Takt, luftgekűhlter Benzinmotor Brennstoff Mischschmierung Benzin/Öl 50:1 Behälterinhalt 2,3 Liter
Ganzes:
Schallpegel 74 dB(A)/7 m Abmessung (LxBxH) 390 x 330 x 345 mm Gewicht (leer) 16 Kg Bestellnummer 76011
3
/uur (max.)

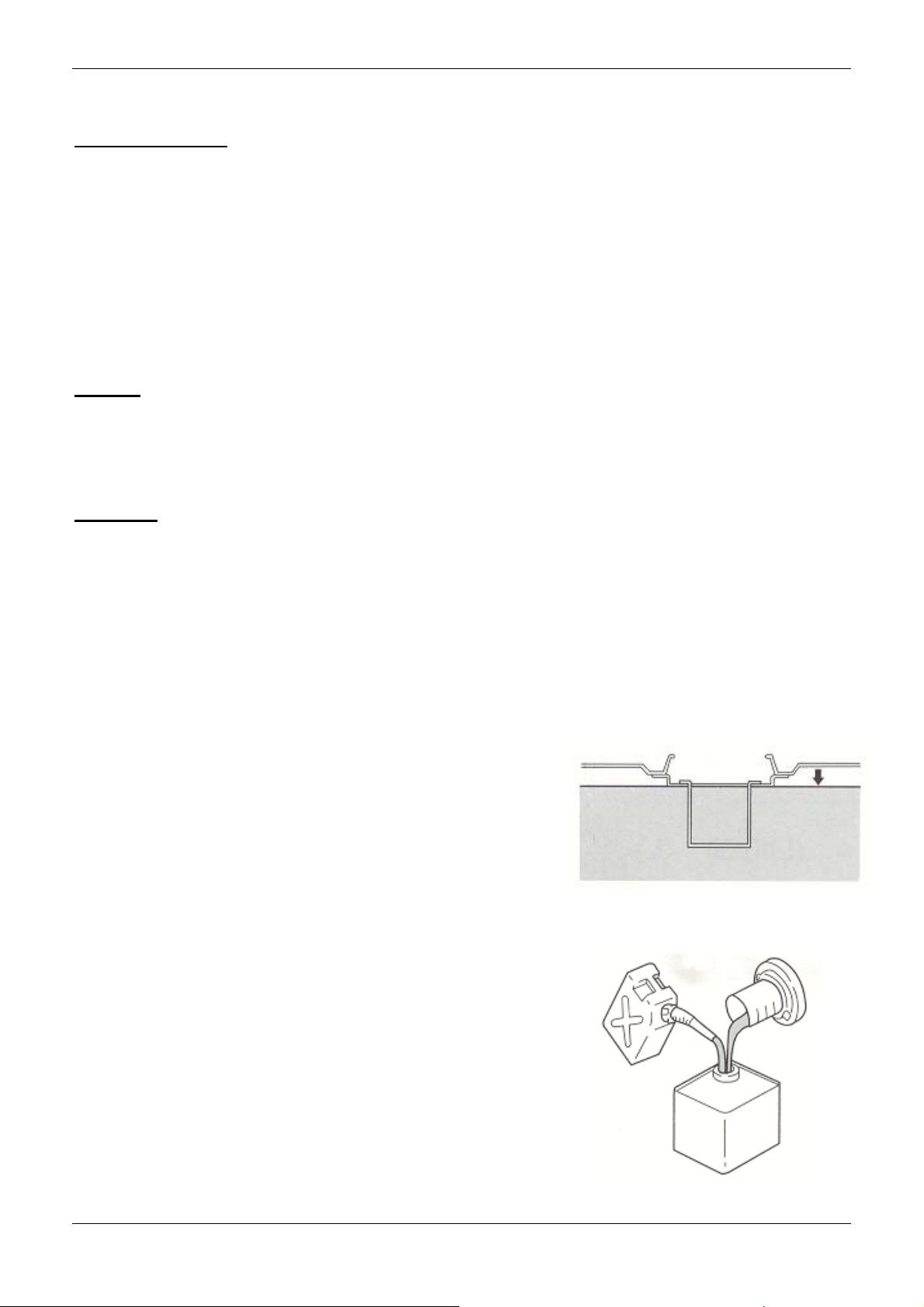

4. FÜR INBETRIEBSETZUNG
Behälterinhalt: 2,3 Liter.
Benutzen Sie mit Öl gemischten Benzin, sonst wird der Generator űberhitzt.
Sorgen Sie dafűr daß der Benzin nicht höher steht als der Maximalmarkierung.
Um mit Öl gemischten Benzin zu machen, folgendes Verhältnis von Benzin und Öl anhalten: 50:1
Benutzen Sie die Kappe des Behälters um die Ölmenge zu messen.
Schűtteln Sie den Behälter bevor Sie den Motor starten.
15
Page 18
5. DEN MOTOR ANLASSEN
Gießen Sie Wasser in der Pumpe durch den schwarzen Füllpfropfen auf die Pumpe loszudrehen, bevor Sie die Maschine starten. Wenn sich kein Wasser in der Pumpe befindet, darfen Sie die Maschine nicht anlassen!
1. Setzen Sie den Brennstoffhahn auf "ON".
2. Drehen Sie den Choke auf "1".
3. Setzen Sie den Schalter des Motors auf "ON".
4. Ziehen Sie langsam am Startkabel bis er einschaltet, danach ziehen Sie ganz kräftig am Startkabel.
5. Drehen Sie den Choke zurűck.
16
Page 19
6. DEN MOTOR STOPPEN
1. Setzen Sie den Schalter des Motors auf "STOP".
2. Drehen Sie den Brennstoffhahn auf "OFF".
7. ANSCHLUSS UND STARTEN
1. Montieren Sie die mitgelieferte Schlauchverbinding 2 x 2” Ø 50 mm am Einlaß
(no. 14) und Auslaß (no. 15) der Wasserpumpe.
2. Montieren Sie den Wasserschlauch Ø 50 mm (nicht mitgeliefert) am Ø 50 mm
Schlauchverbinding auf der Ansaugseite (no. 14) der Pumpe und auf dem mitgelieferten Wasserfilter. Befestigen mit den 2 mitgelierten Schlauchklemmen.
3. Danach den Schlauch mit Wasserfilter unter Wasser tauchen. Gießen Sie
Wasser in der Pumpe durch den schwarzen Füllpfropfen (no. 17) auf die Pumpe loszudrehen und zu füllen mit Wasser.
4. Auf den Ausgang der Pumpe 2” Schlauch anschließen (keine dünne Schlauch
verwenden mit Rücksicht auf zu hohen Druck in Wasserpumpe). Länge Wasserschlauch max. 50 Meter.
5. Starten Sie den Motor gemäß Kapitel 4. „Den Motor anlassen”.
6. Wenn der Motor dreht, wird Wasser angezogen. Nach etwa 10 Sekunden geht
die Pumpe normal pumpen. Wenn nach 2 Minuten noch kein Wasser kommt, den Wasserschlauch an der Ansaugseite der Pumpe kontrollieren auf Leckage.
7. Falls Sie den Gasknopf (no. 4) nach rechts drehen, geht die Pumpe schneller
pumpen. Falls Sie den Gasknopf (no. 4) nach links drehen, geht die Pumpe langsamer pumpen.
17
Page 20
8. WARTUNG
BEMERKUNGEN Alle 50
Stunden oder jeden Monat
Alle 150 Stunden oder jeden 3 Monaten
Zűndkerze
Kohlenstoff entfernen. Öffnung einstellen.
▀
Wenn nötig auswechseln.
Luftfilter
Brennstoffilter Reinigen.
Wasserfilter
Entkohlung
Reinigen. Wenn nötig auswechseln.
Wenn nötig auswechseln. Reinige. Wenn nötig auswechseln. Reinigen. Wenn nötig auswechseln.
▀
▀
▀
▀
ZÜNDKERZE
1. Entfernen Sie die Zűndkerze.
2. Entfernen Sie den Kohlen­ stoff.
3. Kontrollieren Sie auf Verfärbung; standard: gegerbt
4. Kontrollieren Sie die Öffnung der Zűndkerze.
0.7~0.8mm
0.7~0.8mm
18
Page 21
LUFTFILTER
1. Luftfilter
2. Waschen im Lösungsmittel
3. Motoröl (SEA #20)
4. Auspressen Die Maschine darf nie ohne Luftfilter drehen.
BRENNSTOFFFILTER
1. Die Maschine anhalten
2. Brennstoffhahn zudrehen
3. Reinigen mit Lösungsmittel
19
Page 22
1. Reinigen im Lösungsmittel
2. Abwischen
3. Zurűcksetzen
STILLSETZEN DER MASCHINE FÜR LÄNGERE BETRIEBSPAUSEN
1. Den Brennstoffbehälter kontrollieren auf Leckage
2. Das Wasser ablassen aus der Wasserpumpe.
3. Die Zündkerze entfernen und reinigen (7. Wartung).
4. Brennstofffilter im Brennstoffhahn und im Brennstoffbehälter reinigen (7.
Wartung).
5. Luftfilter reiningen (7. Wartung).
Im Winter das Wasser im Gerät ganz ablassen um Einfrierung zu verhüten!
20
Page 23
9. STÖRUNGEN
Problem Ursache Lösung
Motor dreht immer schlechter
Motor halt plötzlich an.
Motor funktioniert wechselnd.
Brennstoff Brennstoffhahn ist blockiert. Schwimmergehäuse unter
Zündung. Kohlenstoff auf der
Brandstoffhahn oder
Reinigen. Vergaser ist schmutzig. Mischschmierung ist nicht gut.
Nachfüllen mit
Mischschmierung Benzin/Öl
50:1. Kohlenstoff auf der
Reinigen. Zündkerze. Zündspüle ist defekt. Auswechseln. Zündkerze ist defekt. Auswechseln. Kappe der Zündkerze ist los. Festdrehen oder
auswechseln. Mischschmierung ist nicht gut.
Brennstoff auswechseln und
einige Dropfen Maschinenöl
im Loch der Zündkerze
gießen. Danach die
Kurbelwelle runddrehen. Befestigungsschrauben des
Kontrollieren und festdrehen Vergasers sind los. Schrauben der Luftfilterkappe
Kontrollieren und festdrehen sind los, wodurch Luftleckage entsteht. Einstellschraube des minimum unbelasteten Drehens ist los.
Schraube festdrehen und
danach 1 à 2 Schlagen
losdrehen.
dem Hahn entfernen und
den Filter reinigen. Vergaser ist blockiert. Reinigen. Schmutz im Brennstoff. Brennstoff ablassen und
richtige Mischschmierung
nachfüllen. Zu viel Brennstoff im Zylinder durch das viele Starten.
Zündkerze reinigen. Ziehen
Sie am Startkabel um den
Brennstoff aus dem Zylinder
zu entfernen. Mischschmierung ist nicht gut.
Nachfüllen mit
Mischschmierung Benzin/Öl
50:1.
Reinigen oder auswechseln. Zündkerze oder Zündkerze defekt. Öffnung der Zündkerze ist zu groß oder zu klein.
Öffnung einstellen auf
0,7 ~ 0,8 mm.
21
Page 24
Kappe der Zündkerze ist los. Festdrehen oder
auswechseln. Zündungsspüle ist defekt.. Auswechseln.
Schlechte Verdichtung oder Leckage.
Kolbenring abgenutzt. Auswechseln. Danach die
Pumpe etwa 2 Uhre
unbelastet drehen lassen. Kolbenring sitzt fest durch zu viel Kohlenstoff.
Kohlenstoff entfernen von
Verbrennungsraum und
Kolbenring. Bolzen des Zylinderkopfes
Festdrehen. sind los. Zylinderdichtung is leck. Auswechseln. Abdichtung des
Auswechseln. Kurbelgehäuses ist beschädigt. Klemmutter des Vergasers ist
Festdrehen. los.
Kein Wasser am Auslaß der Pumpe.
Zu viel Kohlenstoff auf den Schalldämpfer und das Auslaßrohr. Wasser und Luftleckage durch beschädigte mechanische
Kohlenstoff entfernen lassen
durch einen ausgebildeten
Fachmann
Auswechseln.
Wasserabdichtung. Luftleckage wegen lose Anschlußbolzen zwischen der Basis der Pumpe und des
Pumpenhaus und
Schaufelrad entfernen und
Bolzen festdrehen. Motors. Ansaugleitung ist beschädigt
Kontrollieren. oder Luftleckage am Einlaßanschluß. Pumpe ist blockiert durch ein
Entfernen. fremdes Objekt.
Druck am Auslaß ist zu niedrig.
Einlaßfilter ist blockiert. Reinigen. Pumpenhaus oder Auslaß ist
Reinigen. blockiert. Schaufelrad und
Auswechseln. Turbinenschrank sind abgenutzt. Motorleistung ist verringert. Kontrollieren.
Startkabel sitzt fest.
Schaufelrad und Turbinenschrank sitzen fest durch Korrosion..
Pumpenhaus öffnen und
das Schaufelrad vorsichtig
runddrehen.
Falls die Störung noch nicht beseitigt ist, Ihren Händler zu Rate ziehen.
22
Page 25
ENGLISH
TABLE OF CONTENTS
1. General page 23
2. Safety instructions page 24
3. Technical specifications page 25
4. Pre-operation check page 25
5. Starting the engine page 26
6. Stopping the engine page 27
7. Connection and starting page 27
8. Maintenance page 28
9. Troubleshooting page 31
ATTENTION
Before using your Ergofix water pump, first read this manual thoroughly, so that accidents can be prevented.
1. GENERAL
Having bought the Ergofix water pump, you have become the owner of a high quality, reliable machine. Using it properly and maintaining it regularly, the water pump will carry out heavy jobs for years to come. In this operation manual you will find use and maintenance prescriptions. Before using the machine, read this manual first and be sure that others have read it as well and have taken the necessary precautions.
This water pump has been designed and intended for pumping water. The appliance must be used only for the purpose for which it was specifically designed. All other uses are to be considered incorrect and therefore unreasonable. The manufacturer cannot be held responsible for any damage resulting from improper, incorrect or unreasonable use.
LEGENDA (subject to modification) 1 handle 11 air filter 2 fuel tank cover 12 on/off switch knob 3 fuel tank 13 pump housing 4 revs adjustment screw 14 water inlet pipe 5 fuel tank switch 15 water outlet pipe 6 starter 16 pressure gauge 7 starter hand handle 17 water adding port 8 muffler 18 pump drain tap 9 panel 19 spark plug 10 choke 20 spark plug cable
23
Page 26
2. SAFETY INSTRUCTIONS
Working with water pumps is not without danger. To reduce this danger as much as possible, we have drawn up a number of safety measures. Always these directives and always be aware of what you are doing. In this way many accidents can be avoided.
■ Know how to stop the machine quickly and understand operation of all the
controls. Never permit anyone to operate the water pump without proper instructions. Make sure that others have read this manual carefully before using the machine.
■ Never let a child or inexperienced person operate the machine.
■ Keep children and pets away from the machine when it is in operation.
■ Keep away from rotating parts while the apparatus is running.
■ Exhaust gas contains poisonous carbon monoxide. Never run the machine in
an enclosed area. Be sure to provide adequate ventilation.
■ The muffler becomes very hot during operation and remains hot for a while
after stopping the engine. Be careful not to touch the muffler while it is hot. Let the engine cool before storing the water pump indoors. The engine exhaust system will be heated during operation and remain hot immediately after stopping the engine.
■ Gasoline is extremely flammable and explosive under certain conditions.
Refuel in a well ventilated area with the engine stopped.
■ Keep away from cigarette, smoke and sparks when refueling the apparatus.
■ Wipe up spilled gasoline at once.
■ Always make a pre-operation inspection before you start the engine. You
may prevent an accident or equipment damage. Before starting the machine, poor water in the pump by unscrewing the black filler cap on the pump and fill with water. Place the water pump at least 1 m away from buildings or other equipment during operation.
■ Operate the machine on a level surface. If the water pump is tiled, fuel
spillage may result. Do not operate the machine in rain or snow and use the machine in an ambient temperature above +5ºC.
■ Completely drain off the accumulated water in the pump during the cold
winter season to prevent damage to the pump as the water freezes.
■ Always make a pre-operation inspection before you start the engine. You
may prevent an accident or equipment damage. Check for fuel leaks and make sure all fasteners are in place and securely fastened.
■ Use only genuine replacement parts as recommended by the manufacturer.
Do not use the tool if any part is damaged. Never modify the machine.
■ WARNING: the warnings, cautions and instructions discussed in this
instruction manual cannot cover all possible conditions and situations that may occur. It must be understood by the operator that common sense and caution are factors which cannot be built into this product, but must be supplied by the operator.
■ Only those persons who are aware of how to use the machine by having read
this manual, should use the machine. Injudicious use may cause danger.
follow up
24
Page 27
3. TECHNICAL SPECIFICATIONS
Water pump:
Type WP 2/20 Max. flow 20 m Max. full lift 25 m (max.) Max sucking height 8 m (max.) Water inlet 50 mm Water outlet 50 mm Working pressure 3 bar (max.) Connection 50 mm
Engine:
Type 1,5 kW, 4000 rpm, 2-stroke, air cooled Fuel mixed gasoline & two-stroke oil 50:1 Fuel tank 2,3 litres
Package:
Sound level 74 dB(A)/7 m Dimensions (lxwxh) 390 x 330 x 345 mm Weight (empty) 16 kg Order number 76011
3
/hour (max.)
4. PRE-OPERATION CHECK
Fuel tank capacity: 2,3 l. Use oil-mixed gasoline. If not, engine will be overheated. Do not fill above fuel filter top.
How to make mixed gasoline. Gasoline and oil mixing ratio; 50:1 Use fuel tank cap to measure oil. Shake fuel tank before starting engine.
25
Page 28
5. STARTING THE ENGINE
Before starting the machine, poor water in the pump by unscrewing the black filler cap on the pump and fill with water. Do not start the machine if there is no water in the pump!
1. Turn fuel cock lever to "ON".
2. Turn chock lever to "1".
3. Turn engine switch to "ON".
4. Pull slowly on recoil starter until engaged, then pull it briskly.
5. Return chock lever.
26
Page 29
6. STOPPING THE ENGINE
1. Turn engine switch to "STOP".
2. Turn fuel cock lever to "OFF".
7. CONNECTION AND STARTING THE PUMP
1. Connect the supplied 2 x 2” hose connection Ø 50 mm to the inlet (no. 14) and
outlet (no. 15) of the water pump.
2. Mount the water hose Ø 50 mm female (not supplied) to the Ø 50 mm hose
connection on the suction side (no. 14) of the pump and on the supplied dirty water filter. Fix with the 2 supplied hose clamps.
3. Plunge the hose with water filter under the water level. Poor water in the pump
by unscrewing the black filler cap (no. 17) on the pump and fill with water.
4. Connect a 2”hose to the outlet of the pump (don’t use a thin hose because of
the high pressure in the pump). The length of the water hose should not exceed 50 metres.
5. Start the engine according to chapter 4. “Starting the engine”.
6. Wenn the engine is running, water will be sucked in. After about 10 seconds
the water will be pumped normally. If water can not be pumped 2 minutes later, check the water tightness of the inlet connection and sucking height.
7. Wenn you turn the fuel cock lever (no. 4) to the right, the machine will pump
faster. Wenn you turn the fuel cock lever (no. 4) to the left, the machine will pump slower.
27
Page 30
8. MAINTENANCE
Item Remarks Every 50
hours or every month
Spark plug
Air filter
Fuel filter
Water filter
Decabonigation Clean.
SPARK PLUG
1. Remove spark plug.
2. Remove carbon deposits.
3. Check for discoloration. Standard: Tan color.
4. Check spark plug gap.
0.7~0.8mm
0.7~0.8mm
Remove carbon. Adjust gap. Replace if necessary. Clean. Replace if necessary.
Clean. Replace if necessary.
Clean. Replace if necessary.
Replace if necessary.
▀
Every 150 hours or every 3 months
▀
▀
▀
▀
28
Page 31
AIR FILTER
1. Air filter
2. Wash in solvent
3. Motor oil (SEA #20)
4. Squeege out Never run engine without element.
FUEL FILTER
1. Stop the engine
2. Turn fuel cock lever to “OFF”
3. Clean with solvent
29
Page 32
1. Clean in solvent
2. Wipe off
3. Insert
LONG TIME SHUT DOWN
1. Check the fuel tank for leaks.
2. Drain the accumulated water in the pump completely.
3. Remove the spark plug and clean it (see chapter 7. Maintenance).
4. Clean the fuel filter in the fuel cock and the fuel tank (see chapter 7.
Maintenance).
5. Clean the air filter (see chapter 7. Maintenance).
During the cold winter seasons, be sure that the accumulated water in the pump is completely drained!
30
Page 33
9. TROUBLESHOOTING
Troubles Causes Solutions
Engine extinguishes gradually.
Engine extinguishes suddenly.
Engine operation fluctuates.
Fuel supplying system
Ignition. Spark plug damaged or
Fuel tank switch or carburetor blocked. Special two-strike machine oil added not in given ratio. Too much deposited carbon on the electrodes of the spark plug.
Clean fuel tank switch and
carburator.
Add 50:1 gasoline engine
fuel mixture.
Clean and adjust the
clearance of the electrode to
0,7 ~ 0,8 mm. High-voltage winding failed. Replace. Spark plug failed. Replace. High voltage wire and cap dropped off. Two-stroke machine oil absent in the fuel.
Connect again and make
them well contacted.
Replace the fuel, add
several drops of machine oil
to the hole of the spark plug
and rotate the crankshaft. Fastening nuts of the
Examine and tighten. carburetor loosened. Screws on the air filter cover
Check and tighten. loosened, causing the leakage of air. Minimum idling revs adjustment screw loosened.
Tighten the minimum idling
rev adjustment screw and
loosen it by 1 – 2 turns. Fuel tank switch blocked. Remove the float chamber
beneath the fuel tank switch
and clean the switch filter. Main port of the carburetor
Clean. blocked. Too much impurities in the fuel.
Clean the fuel tank and
replace with qualified fuel
mixture. Too much fuel in the cylinder because of repeated starting.
Remove and clear the spark
plug and pull the starter to
exhaust the fuel in the
cylinder. Inappropriate mixing ratio of the fuel.
Prepare the fuel with the
ratio specified.
Clean or replace. deposited with too much carbon. Too large or too small clearance of the spark plug.
Adjust clearance to 0,7 ~ 0,8
mm. High-voltage wire and high Connect and make them
31
Page 34
voltage cap dropped. well contacted. High-voltage winding failed. Replace.
Vapid compression or leaking.
Excessive wearing of the piston ring.
Piston ring tied up because of too much deposited carbon.
Replace, run idly for 2
hours, then load can be
added.
Clear the deposited carbon
from the combustion
chamber and the piston ring Bolts on the spark plug or at
Tighten. the end of the cylinder loosened. Gaskets on the cylinder body
Replace. or at the end of the cylinder leak. Oil sealer damaged at both
Replace. ends of the crankcase. Carburetor’s clamping nut
Tighten. loosened.
No output at outlet of the pump.
Too much carbon deposited on the muffler and cylinder body’s exhausting pipe. Water and air leak from damaged mechanical
Have the deposited carbon
removed by professional
technicians.
Replace the mechanical
watertight sealing. watertight sealing. Air leaks because of loosened connecting bolts between the pump base and
Disassemble the pump case
and the impeller and tighten
the bolts. gasoline engine. Sucking pipe damaged or air
Eliminate the cause. leaks at inlet connection. Pump blocked by foreign
Remove the foreign matter. matter.
Too low pressure at the outlet.
Inlet filter blocked. Clean. Pump chamber or outlet
Clean. blocked. Excessive wearing of the
Replace. impeller and the turbine case The power of the gasoline
Check. engine is reduced.
Start puller rope can not move.
The impeller and the turbine case tied because of corrosion.
Open the pump case and
make the impeller turn
easily.
If the problem has not been solved, contact your dealer. See page 44/45 for drawing and parts list (Dutch).
32
Page 35
FRANÇAIS
TABLE DES MATIÈRES
1. Généralités page 33
2. Instructions de sécurité page 34
3. Détails techniques page 35
4. Contrôle avant mise en usage page 35
5. Démarrage du moteur page 36
6. Arrêt du moteur page 37
7. Raccorder et mise en marche page 37
8. Maintenance page 38
9. Pannes page 41
ATTENTION
Avant d’utiliser votre pompe à eau Ergofix il est conseillé de lire attentivement ce manuel d’instructions, afin d’éviter tout accident.
1. GÉNÉRALITÉS
Vous venez d’acheter une pompe à eau Ergofix. Bravo! Vous voilà propriétaire d’un outil de qualité hautement fiable qui, s’il est correctement employé et regulièrement entretenu, accomplira du bon travail sans problème durant de plusieurs années. Ce manuel d’instructions comprend des prescriptions d’utilisation et d’entretien. Lisez-les attentivement avant l’emploi et veillez à ce que toutes les personnes appelées à utiliser la pompe en prennent également connaissance et observent les mesures de précaution nécessaires.
La pompe à eau a été conçue pour pomper d’eau. Cet appareil devra être destiné uniquement à l’usage pour lequel il a été expressément conçu. Toute autre utilisation doit être considéré comme impropre et donc déraisonnable. Le constructeur ne peut pas être tenu pour responsable des éventuels dommages causés par des utilisations impropres, erronées et déraisonnables.
LEGENDE (sous réserve de modification du modèle) 1 poignée 11 filtre à air 2 bouchon de réservoir 12 commutateur marche/arrêt 3 réservoir de carburant 13 carter de pompe 4 bouton de réglage du gaz 14 amenée d’eau 5 robinet de carburant 15 évacuation d’eau 6 bouton de démarrage 16 manomètre 7 câble de démarrage 17 bouchon de remplissage d’eau 8 échappement 18 bouchon de vidange de pompe 9 panneau 19 bougie 10 manette d’étrangleur 20 câble de la bougie
33
Page 36
2. INSTRUCTIONS DE SÉCURITÉ
L’utilisation de pompes à eau comporte des risques. Afin de limiter ces risques, nous avons dressé toute une série de mesures de sécurité. Respectez toujours ces indications et réfléchissez bien à ce que vous faites. De cette manière, vous éviterez tout accident.
■ Lisez ce manuel attentivement avant l’utilisation de la machine, de sorte que
vous savez commander la machine et rapidement stopper la machine en cas d’urgence.
■ Interdire tout accès à la zone de travail aux enfants et autres personnes non
autorisées.
■ Restez à l’écart des parties tournantes quand l’appareil est en fonction.
■ Le gaz perdu est toxique. Ne jamais l’utiliser à l’intérieure d’un bâtiment sans
aeration.
■ Ne touchez pas le moteur, le silencieux ou l’échappement pendant
l’utilisation car ces parties deviennent très chaudes. Laissez la machine refroidir avant de la ranger.
■ L’essence est facilement inflammable. Arrêter la pompe pour remplir avant le
plein d’essence.
■ Ne pas fumer - ne pas salir.
■ Essuyez directement le carburant répandu.
■ Rester à une distance d’au moins 1 m pendant l’opération de la machine.
■ Placez la pompe sur un sol plat.
■ Ne pas utiliser la machine dans la neige ou sous la pluie.
■ Utilisez la machine dans une température ambiante plus de +5ºC.
■ En hiver, vidanger toute l’eau dans la machine pour empêcher la
congélation!
■ Avant de démarrer la machine, toujours contrôler la pompe à eau. Ceci
permet d’éviter des accidents. Contrôler la machine sur des fuites d’essence et contrôler que toutes les vis soient bien serrées.
■ Avant de démarrer la machine, verser de l’eau dans la pompe en dévissant le
bouchon de remplissage noir. Ne pas démarrer la machine quand il n’y a pas de l’eau dans la pompe.
■ Remplacez les pièces détachées endommagées toujours par des pièces
originales. Ne pas utiliser la machine quand une pièce détachée est endommagée.
■ Défense absolue d’adapter ou de modifier la machine.
■ ATTENTION : les instructions, précautions et avertissements présentés
dans ce manuel ne sauraient traiter toutes les conditions et situations possibles. Il est de la responsabilité de l’utilisateur qu’il fasse preuve de bon sens, de prudence et d’attention lors de l’utilisation de la pompe à eau.
■ N’autorisez l’usage de l’appareil qu’aux seules personnes qui ont pris
connaissance de ce mode d’emploi. L’emploi de la pompe par des personnes non initiées est dangereux.
34
Page 37
3. DÉTAILS TECHNIQUES
Pompe à eau:
Type WP 2/20 Débit 20 m Hauteur de refoulement 25 m (max.) Hauteur d’aspiration 8 m (max.) Amenée d’eau 50 mm Évacuation d’eau 50 mm Pression de service 3 bar (max.) Connection 50 mm
Moteur:
Type 1,5 kW, 4000 rpm, 2-temps, moteur à essence ventilé Essence mélange essence/huile 50:1 Réservoir 2,3 litres
Ensemble:
Niveau sonore 74 dB(A)/7 m Dimensions (lxlxh) 390 x 330 x 345 mm Poids (vide) 16 kg Référence 76011
3
/heure (max.)
4. CONTROLE AVANT MISE EN USAGE
Contenu du réservoir: 2,3 l.
Utiliser un mélange essence/huile. Ne pas remplir complètement.
Utiliser le rapport suivant: essence 50 - huile 1.
Bien agiter avant de démarrer le moteur.
35
Page 38
5. DEMARRAGE DU MOTEUR
Avant de démarrer la machine, verser de l’eau dans la pompe en dévissant le bouchon de remplissage noir. Ne pas démarrer la machine quand il n’y a pas de l’eau dans la pompe !
1. Mettre le robinet sur "ON".
2. Tourner le choke à "1".
3. Mettre l’interrupteur du moteur sur "ON".
4. Tirer doucement le câble, puis tirer d’un coup rapide.
5. Retourner le choke.
36
Page 39
6. ARRÊT DU MOTEUR
1. Mettre l’interrupteur sur "STOP".
2. Tourner le robinet sur "OFF".
7. RACCORDER ET MISE EN MARCHE
1. Monter les raccords de tuyau 2 x 2” Ø 50 mm livrés avec la pompe sur l’entrée
(no. 14) et la sortie (no. 15) de la pompe à eau.
2. Monter le tuyau souple à eau Ø 50 mm intérieur (non livré) sur le raccord du
tuyau souple Ø 50 mm côté aspiration de la pompe et sur le filtre à eau livré. Fixer avec les 2 colliers de serrage livrés.
3. Ensuite immerger le tuyau avec le filtre à eau sous le niveau d’eau. Verser de
l’eau dans la pompe en dévissant le bouchon de remplissage noir (no. 17) et la remplir d’eau.
4. Monter le tuyau 2” à la sortie (n’utilisez pas tuyaux fragile à cause de pression
haute dans a pompe). Longueur tuyau: max. 50 mètres.
5. Démarrer le moteur à combustible suivant chapitre 4 “Démarrer le moteur”.
6. Il y aura de l’aspiration d’eau pendant que le moteur tourne. Après environ 10
secondes, la pompe commencera à tourner normalement. S’il n’y a pas encore de l’eau après 2 minutes, contrôler le tuyau d’eau côté aspiration de la pompe sur des fuites.
7. En tournant le bouton du gaz (no. 4) sur le moteur à droite, la pompe se met à
tourner plus vite. En tournant le bouton du gaz (no. 4) sur le moteur à gauche, la pompe se met à tourner plus lentement.
37
Page 40
8. MAINTENANCE
Remarques Chaque 50
heures ou chaque mois
Bougies
Filtre à air
Filtre d’essence Nettoyer.
Filtre d’eau
Decarburation Nettoyer.
BOUGIE
1. Enlever la bougie.
2. Evacuer la calamine.
3. Faire le contrôle sur la couleur.
4. Faire le contrôle de l’ouverture.
0.7~0.8mm
0.7~0.8mm
Eliminer la calamine. Régler l’ouverture. Remplacer si nécessaire. Nettoyer. Remplacer si nécessaire.
Remplacer si nécessaire. Nettoyer. Remplacer si nécessaire.
Remplacer si nécessaire.
▀
Chaque 150 heures ou chaque 3 mois
▀
▀
▀
▀
38
Page 41
FILTRE A AIR
1. Filtre à air
2. Mettre dans dissolvant
3. Huile (SEA #20)
4. Pincer Ne pas laisser la machine tourner sans filtre à air.
FILTRE A ESSENCE
1. Arrêter la machine
2. Fermer le robinet “OFF”
3. Nettoyer avec du dissolvant
39
Page 42
1. Mettre dans du dissolvant
2. Nettoyer
3. Remettre le filtre à sa place
MISE HORS SERVICE POUR UNE DUREE PROLONGEE
1. Contrôler le réservoir à combustible sur des fuites.
2. Défaire la pompe à eau de toute eau.
3. Enlever la bougie et nettoyer (voir 7. Entretien).
4. Nettoyer les filtres à combustible dans le robinet d’essence et dans le réservoir
à combustible (voir 7. Entretien).
5. Nettoyer le filtre à air (voir 7. Entretien).
En hiver, vidanger toute l’eau dans la machine pour empêcher la congélation !
40
Page 43
9. PANNES
Problème Cause Solution
Le moteur tourne de plus en plus mal
Le robinet de carburant du réservoir à combustible ou le carburateur est encrassé. Mauvais mélange de combustible.
Le moteur s’arrête tout d’un coup.
Dépôt de charbon sur la bougie. Bobine d’allumage défectueuse Bougie défectueuse. Remplacer. Capuchon bougie détaché. Fixer ou remplacer. Pas d’huile 2 temps dans le carburant.
Fonctionnement variable du moteur.
Vis de fixation du carburateur desserrées. Vis du couvercle de filtre à air desserrées causant des fuites d’air. Vis de réglage de tourner à vide minimum non fixée.
Carburant Robinet de carburant du
réservoir à combustible bloqué. Carburateur bloqué. Nettoyer. Saleté dans le carburant. Vider le carburant et remplir
Trop de carburant dans le cylindre à cause de démarrages fréquentes.
Mauvais mélange de carburant.
Allumage. Dépôt de charbon sur la
bougie ou bougie défectueuse. Ouverture de la bougie trop grande ou trop petite. Capot bougie défait. Fixer ou remplacer.
Nettoyer le robinet à
carburant et le carburateur.
Remplir avec mélange deux
temps 1:50.
Nettoyer.
Remplacer.
Remplacer le carburant et
verser quelques gouttes
d’huile de machine dans le
trou de la bougie. Puis,
tourner le vilebrequin.
Contrôler et serrer.
Contrôler et serrer.
Serrer la vis, puis desserrer
1 à 2 tours.
Enlever la cuve du flotteur
sous le robinet et nettoyer le
filtre.
avec un bon mélange de
carburant.
Nettoyer la bougie. Tirer à la
corde de démarrage pour
enlever le carburant du
cylindre.
Remplir avec mélange deux
temps 1:50.
Nettoyer ou remplacer.
Régler l’ouverture de 0,7 à
0,8 mm.
41
Page 44
Bobine d’allumage
Remplacer. défectueuse.
Mauvaise compression ou fuite.
Segment de piston usé. Remplacer. Puis laisser la
pompe tourner à vide
pendant 2 heures. Segment de piston coincé à cause d’un excès de dépôt de charbon. Boulons tête de cylindre
Enlever le charbon de la
chambre de combustion et
du segment de piston.
Serrer. desserrés. Joint de culasse fuit. Remplacer. Joint du carter endommagé. Remplacer. Contre-écrou du carburateur
Serrer. desserré.
Pas d’eau à la sortie de la pompe.
Excès de dépôt de charbon sur silencieux et tuyau d’échappement. Fuite d’air et d’eau par mécanisme d’étanchéité endommagé. Fuite d’air causé par des vis de jonction entre la base de la pompe et le moteur
Faire enlever le dépôt de
charbon par un
professionnel agréé.
Remplacer l’étanchement.
Enlever la chambre de
pompe et la roue à aubes et
serrer les vis. desserrées. Conduite d’aspiration
Contrôler. endommagée ou fuite d’air au raccordement d’entrée. Pompe bloquée par objet
Enlever objet. étrange.
Pression trop basse à la sortie.
Filtre d’entrée bloqué. Nettoyer. Chambre d’aspiration ou
Nettoyer. sortie bloquée. Roue à aubes et carter de
Remplacer. turbine usés. Puissance moteur diminuée. Contrôler.
Corde de démarrage coincée
Roue à aubes et carter de turbine coincés par corrosion.
Ouvrir le carter de pompe et
tourner doucement la roue à
aubes.

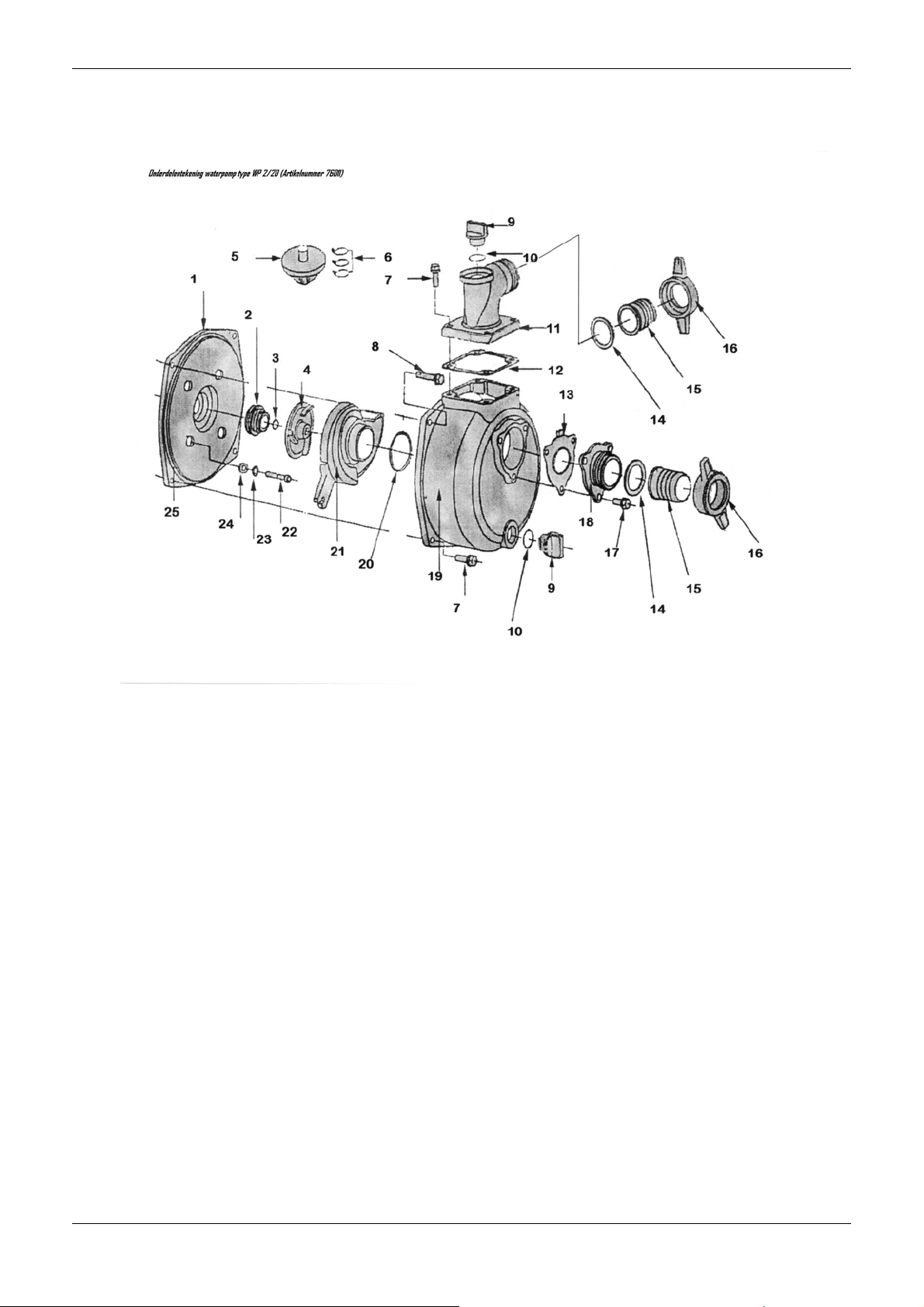

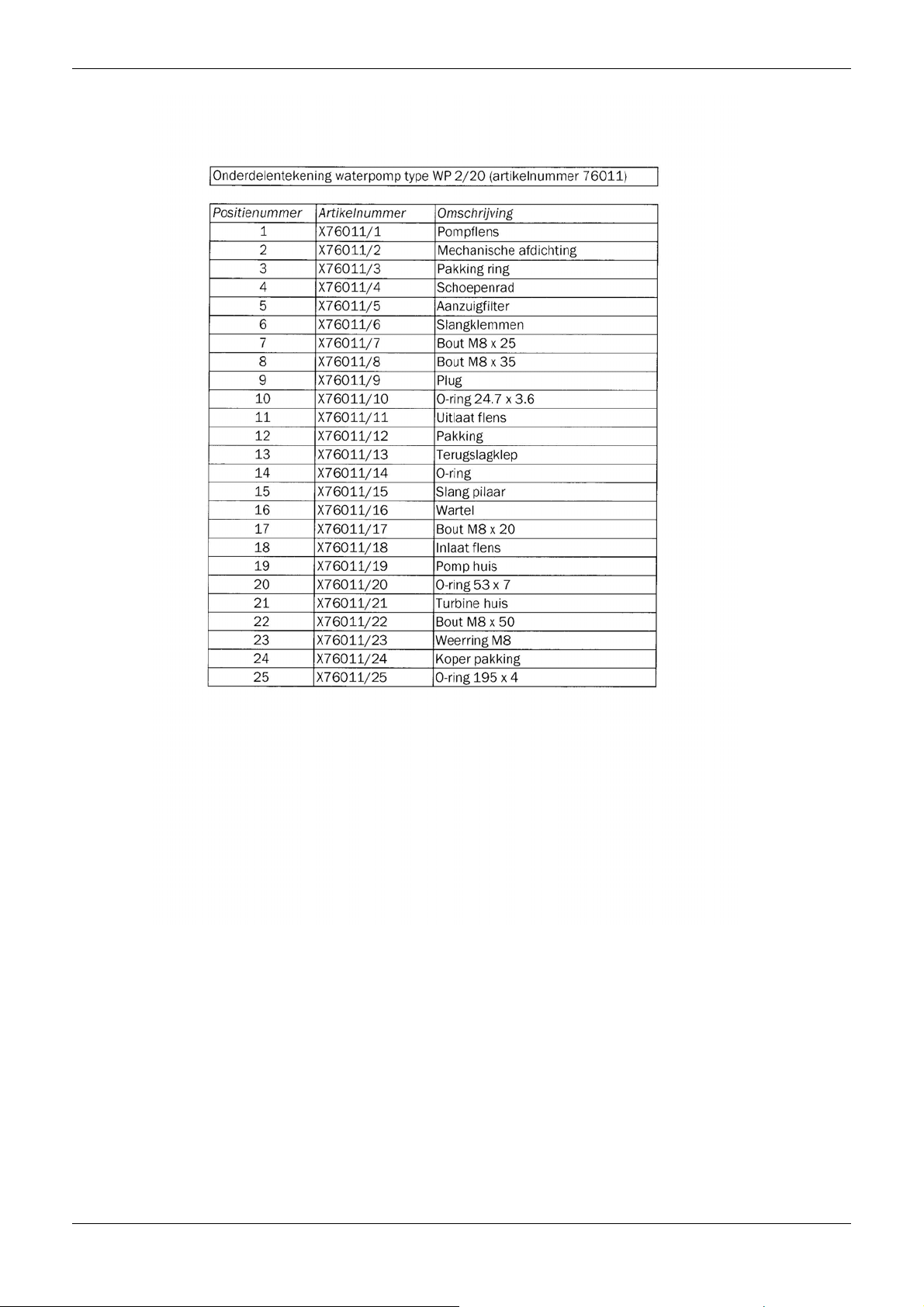

Si le problème existe encore, apellez le service après vente. Dessin / liste des pieces détachées aux pages 44/45 (Néerlandais).
42
Page 45
Tekening / onderdelenlijst op volgende pagina’s
Zeichnung / Stücklist auf nächste Seite
Drawing / spare parts list on next pages
Dessin / liste des pièces détachées aux pages suivantes
(only available in Dutch)
43
Page 46
44
Page 47
45
Page 48
46
Page 49
GARANTIEBEWIJS 12 MAANDEN GARANTIESCHEIN 12 MONATE
GUARANTEE CERTIFICATE 12 MONTHS CERTIFICAT DE GARANTIE 12 MOlS
Artikel/Artikel/Article/Article ..................................................................................
Model/Modell/Model/Modèle ................................................................................
Serie nr./Seriennr./Series no./No. série ...............................................................
Aankoopdatum/Kaufdatum/Date of purchase/Date d'achat .................................
Handtekening verkoper Firmastempel verkoper Signatur Verkaufer Firmenstempel Verkaufer Seller's signature Firmstamp seller Signature du vendeur Timbre du vendeur
Alleen geldig met stempel / Nur gültig mit Stempel / Only valid with stamp / Seulement valide avec timbre.
Bij garantieaanspraken de machine/het apparaat met ingevuld garantiebewijs en aankoopfactuur franco toezenden. Bei Garantieansprüchen die Maschine / der Apparat mit ausgefülltem Garantie­schein und Rechnung franko einsenden. For claims against the guarantee, please send us the machine/the apparatus with the completed guarantee certificate and invoice free of charge. En cas de réclamation, retourner la machine/l'appareil pourvu(e) du certificat de garantie dûment rempli et de la facture franc de port.
Naam/Name/Name/Nom : ......................................................................
Adres/Adresse/Address/Adresse : ......................................................................
Plaats/Ort/Place/Ville : ......................................................................
Land/Land/Country/Pays : ......................................................................
GARANTIEBEPALINGEN
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
47
Page 50
De garantie van de geleverde machine/het apparaat bedraagt 12 maanden, ingaande op de aankoopdatum. Indien zich binnen deze tijd storingen voordoen, die te wijten zijn aan materiaal- of constructiefouten, geldt de garantie voor zowel onderdelen als arbeidsloon. Garantieaanspraken worden niet erkend indien:
- De aanwijzingen in deze handleiding niet zijn nageleefd.
- De machine/het apparaat zodanig is gewijzigd dat deze niet meer naar behoren kan functioneren,
ook niet wanneer de juiste onderdelen ter vervanging werden gebruikt.
- Schade ontstaat door bevriezing, vallen, stoten, onbevoegd demonteren, foutief aansluiten op het
elektriciteitsnet e.d.
- Schade ontstaat door gebruik van verlengsnoeren dunner dan 2,5 mm² (alleen bij 230 V). Indien de garantieclaim wordt erkend zal de machine/het apparaat na reparatie franco worden teruggezonden. Een verdere schadevergoeding wordt niet verleend.
GARANTIEBESTIMMUNGEN
Die Garantiefrist der gelieferten Maschine/des Apparats beträgt 12 Monate, mit Wirkung vom Kaufdatum. Wenn es innerhalb dieser Frist Störungen gibt, die auf Material- oder Konstruktionsfehler zurückzuführen sind, gilt die Garantie für sowohl Teile wie auch Arbeitslohn. Garantieansprüche werden nicht anerkannt, wenn:
- Die Hinweise in dieser Gebrauchsanweisung nicht eingehalten worden sind.
- Die Maschine / der Apparat derart geändert ist, dass dieser nicht mehr gebührendermassen
funktionieren kann, auch nicht, wenn die richtigen Teile zum Auswechseln eingesetzt wurden.
- Schäden durch Erfrieren, Fallen, Stösse, unbefugtes Demontieren, fehlerhaften Anschluss an das
Stromnetz usw. entstehen.
- Schaden durch Benutzung von Verlängerungskabeln dünner als 2,5 mm² entstehen. Gilt nur bei
230 Volt. Wenn der Garantieanspruch anerkannt wird, wird die Maschine/der Apparat nach der Reparatur franko zurückgesandt. Ein weiterer Schadenersatz wird nicht gewährt.
GUARANTEE PROVISIONS
The machine/apparatus supplied carries a 12 month guarantee, starting trom the day of purchase. If any breakdowns occur within this period, caused by material or structural defects, this guarantee will cover parts as well as labour costs. This guarantee will not cover claims if:
- The instructions in this manual have not been observed.
- The machine / apparatus has been modified in such a way that it no longer functions properly, not
even when damaged parts are replaced with the proper components.
- Damage is due to frost, dropping, impact, unauthorized disassembly, improper connection to the
electricity grid etc.
- Damage is due to the use of extension leads thinner than 2,5 mm² (only 230 volts). If the guarantee claim is accepted, the machine/apparatus will be repaired and returned free of charge. No other damages will be paid.
CONDITIONS DE GARANTIE
Le délai de garantie de la machine/de I'appareil est de 12 mois, à compter de la date d'acquisition. Au cas ou des difficultés techniques dues à des défauts de matériau ou de construction se présenteraient pendant ce délai, la garantie concernera tant les pièces détachées qua la main-d'oeuvre. On ne pourra prétendre à aucune garantie dans les cas suivants:
- Les instructions prévues par la notice n'ont pas été respectées.
- La modification de la machine/de I'appareil empêche son fonctionnement, même si les pièces
appropriées ont été utilisées.
- Dégáts matériels dus au fait que la machine/l'appareil est tombé(e), a gelé(e), heurté(e) quelque
chose ou qu'elle (qu'il) a été mal démonté(e), branché(e) incorrectement sur le réseau etc.
- Dégáts matériels dus à I'emploi de rallonges faisant moins de 2,5 qmm. Seulement en cas de
230V. Au cas ou la réclamation serait retenue, la machine/l'appareil sera renvoyé(e) franc de port à I'issue des travaux de réparation. Il ne sera accordé aucun dédommagement ultérieur.
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
48
Page 51
EG-verklaring van overeenstemming
Wij, Ergofix, postbus 114, 8900 AC Leeuwarden, Nederland, verklaren geheel onder eigen verantwoordelijkheid dat de producten
waterpompen 76011
waarop deze verklaring betrekking heeft, in overeenstemming zijn met de volgende normen :
EN 60335-1 en EN 60335-2-29 en de richtlijnen : de EMC richtlijn 89/336/EG, de CE marking richtlijn 93/68/EG, de richtlijn 72/23/EG en de richtlijn 2000/14/EG
Nederland, Leeuwarden, 17 februari 2007
EG-Konformitätserklärung
Wir, Ergofix, Postfach 114, 8900 AC, L eeuwarden, Niederlande, erklären ganz auf eigene Verantwortung, dass die Produkte
Wasserpumpe 76011
auf das sich diese Erklärung bezieht mit den Normen EN 60335-1 und EN 60335-2-29 übereinstimmen und den Richtlinien: EMC Richtlinie 89/336/EC, Richtlinie CE marking
93/68/EC, der Richtlinie 72/23/EC und der Richtlinie 2000/14/EC
Niederlande, Leeuwarden, den 17. Februar 2007
EC-declaration of conformity
We, Ergofix, P.O. Box 114, 8900 AC Leeuwarden, The Netherlands, taking full responsibility, declare that the products
water pumps 76011
to which this declaration refers, comply with the norms EN 60335-1 and EN 60335-2-29 and the directives: EMC directive 89/336/EC, CE marking directive 93/68/EC, the directive 72/23/EC and the directive 2000/14/EC The Netherlands, Leeuwarden, 17th February 2007
Déclaration CE de conformité
Nous, Ergofix, P.O. Box 114, 8900 AC Leeuwarden, Pays Bas, déclarons entièrement sous notre propre responsabilité que les produits
pompes à eau 76011
auquel cette déclaration a trait sont conformes aux normes EN 60335-1 et EN 60335-2-29 et aux directives: la directive EMC 89/336/EC, la directive CE marking 93/68/EC, la directive
72/23/EC et la directive 2000/14/EC
Pays Bas, Leeuwarden, le 17 février 2007
E.J. de Vries Directeur/Geschäftsführer/Managing director/Directeur général/Director gerente
Page 52
Handleiding Gebrauchsanleitung Instruction manual Manuel d’instructions
Versie 08-2007+08.2010
WP 2/20
76011
Loading...
