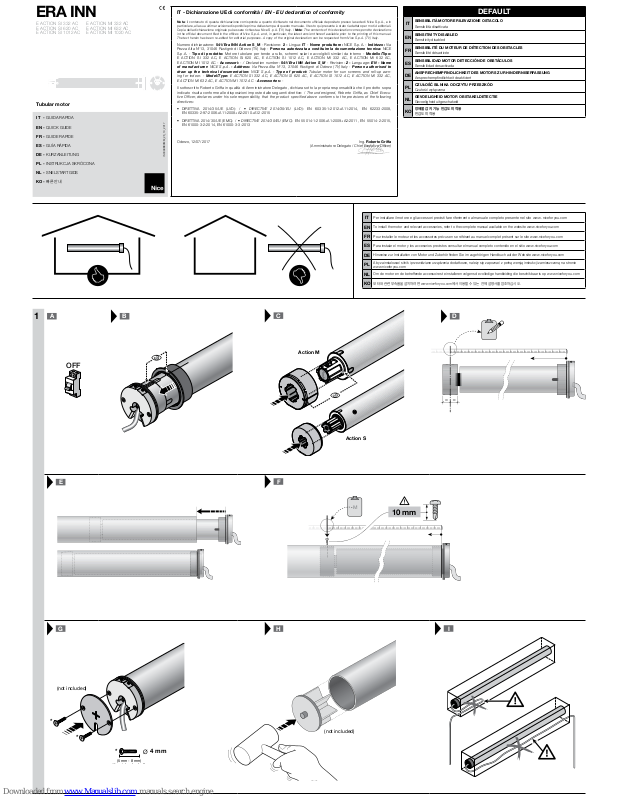

Era Inn E ACTION SI 332 AC, E ACTION SI 620 AC, E ACTION SI 1012 AC, E ACTION MI 332 AC, E ACTION MI 632 AC Quick Manual

IT - GUIDA RAPIDA

EN - QUICK GUIDE

FR - GUIDE RAPIDE

ES - GUÍA RÁPIDA

DE - KURZANLEITUNG

PL - INSTRUKCJA SKRÓCONA

NL - SNELSTARTGIDS

KO - 빠른 안내

ERA INN

IS0399B00MM_26_10_2017

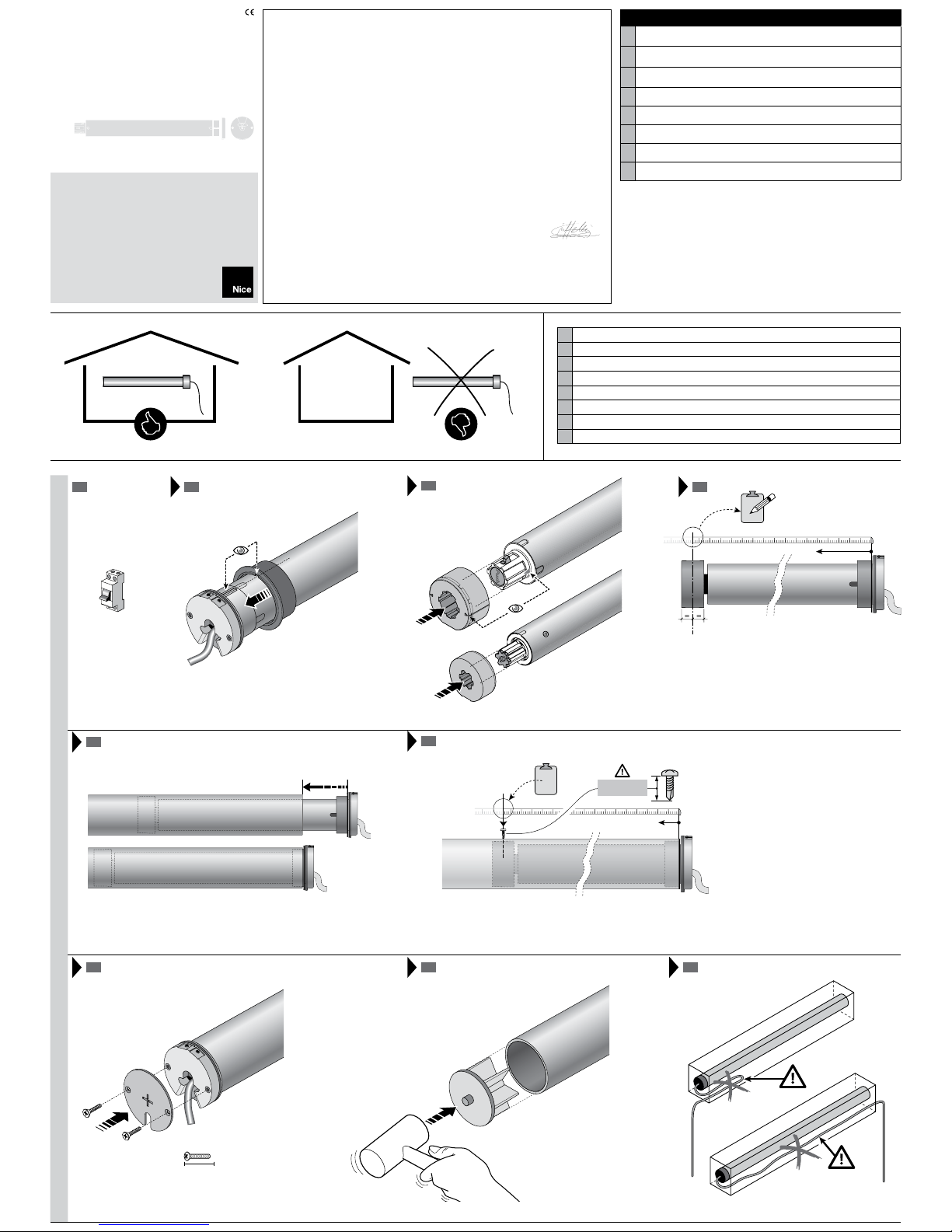

Tubular motor

1

Action S

Action M

A B

C

D

M

10 mm

E

F

G H

I

OFF

(not included)

IT

Per installare il motore e gli accessori previsti fare riferimento al manuale completo presente nel sito www. niceforyou.com

EN

To install the motor and relevant accessories, refer to the complete manual available on the website www.niceforyou.com

FR

Pour installer le moteur et les accessoires prévus en se référant au manuel complet présent sur le site www.niceforyou.com

ES

Para instalar el motor y los accesorios previstos consultar el manual completo contenido en el sitio www.niceforyou.com

DE

Hinweise zur Installation von Motor und Zubehör nden Sie im zugehörigen Handbuch auf der Website www.niceforyou.com

PL

Aby zainstalować silnik i przewidziane urządzenia dodatkowe, należy się zapoznać z pełną wersją instrukcji zamieszczoną na stronie

www.niceforyou.com

NL

Om de motor en de betreffende accessoires te installeren volgens de volledige handleiding die beschikbaar is op www.niceforyou.com

KO

모터와 관련 부속품을 설치하려면 www.niceforyou.com에서 이용할 수 있는 전체 설명서를 참조하십시오

.

4 mm

Ø

(5 mm - 8 mm)

*

(not included)

*

*

E ACTION SI 332 AC
E ACTION SI 620 AC
E ACTION SI 1012 AC

E ACTION MI 332 AC
E ACTION MI 632 AC
E ACTION MI 1020 AC

IT - Dichiarazione UE di conformità / EN - EU declaration of conformity

Nota: il contenuto di questa dichiarazione corrisponde a quanto dichiarato nel documento ufciale depositato presso la sede di Nice S.p.A., e in

particolare, alla sua ultima revisione disponibile prima della stampa di questo manuale. Il testo qui presente è stato riadattato per motivi editoriali.
Copia della dichiarazione originale può essere richiesta a Nice S.p.A. (TV) Italy. / Note: The contents of this declaration correspond to declarations

in the ofcial document led in the ofces of Nice S.p.A. and, in particular, the latest version thereof available prior to the printing of this manual.
The text herein has been re-edited for editorial purposes. A copy of the original declaration can be requested from Nice S.p.A. (TV) Italy.

Numero dichiarazione: 541/Era INN Action S_M - Revisione: 2 - Lingua: IT - Nome produttore: NICE S.p.A. - Indirizzo: Via
Pezza Alta N°13, 31046 Rustignè di Oderzo (TV) Italy - Persona autorizzata a costituire la documentazione tecnica: NICE
S.p.A. - Tipo di prodotto: Motore tubolare per tende a rullo, schermi solari e avvolgibili similari da interno - Modello/Tipo:
E ACTION SI 332 AC, E ACTION SI 620 AC, E ACTION SI 1012 AC, E ACTION MI 332 AC, E ACTION MI 632 AC,
E ACTION MI 1012 AC - Accessori: - / Declaration number: 541/Era INN Action S_M - Revision: 2 - Language: EN - Name

of manufacturer: NICE S.p.A. - Address: Via Pezza Alta N°13, 31046 Rustignè di Oderzo (TV) Italy - Person authorised to
draw up the technical documentation: NICE S.p.A. - Type of product: Tubular motor for sun screens and roll-up awn-

ing for indoor. - Model/Type: E ACTION SI 332 AC, E ACTION SI 620 AC, E ACTION SI 1012 AC, E ACTION MI 332 AC,
E ACTION MI 632 AC, E ACTION MI 1012 AC - Accessories: -

Il sottoscritto Roberto Griffa in qualità di Amministratore Delegato, dichiara sotto la propria responsabilità che il prodotto sopra
indicato risulta conforme alle disposizioni imposte dalle seguenti direttive: / The undersigned, Roberto Griffa, as Chief Execu-

tive Officer, declares under his sole responsibility, that the product specified above conforms to the provisions of the following
directives:

• DIRETTIVA 2014/35/UE (LVD): / • DIRECTIVE 2014/35/EU (LVD): EN 60335-1:2012+A11:2014, EN 62233:2008,
EN 60335-2-97:2006+A11:2008+A2:2010+A12:2015

• DIRETTIVA 2014/30/UE (EMC): / • DIRECTIVE 2014/30/EU (EMC): EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:2015,
EN 61000-3-2:2014, EN 61000-3-3:2013

Oderzo, 12/07/2017 Ing. Roberto Griffa

(Amministratore Delegato / Chief Executive Ofcer)

DEFAULT

IT

SENSIBILITÀ MOTORE RILEVAZIONE OSTACOLO

Sensibilità disattivata

EN

SENSITIVITY DISABLED

Sensitivity disabled

FR

SENSIBILITÉ DU MOTEUR DE DÉTECTION DES OBSTACLES

Sensibilité désactivée

ES

SENSIBILIDAD MOTOR DETECCIÓN DE OBSTÁCULOS

Sensibilidad desactivada

DE

ANSPRECHEMPFINDLICHKEIT DES MOTORS ZUR HINDERNISERFASSUNG

Ansprechempndlichkeit deaktiviert

PL

CZUŁOŚĆ SILNIKA ODCZYTU PRZESZKÓD

Czułość wyłączona

NL

GEVOELIGHEID MOTOR OBSTAKELDETECTIE

Gevoeligheid uitgeschakeld

KO

장애물 감지 기능 민감도 미적용

민감도 미적용

Complete manual: www.niceforyou.com

SERIAL NUMBER: ..................................................................... DATE: .............................................

• IT - Da consegnare all’utilizzatore • EN - To be given to the user • FR - À remettre à l’utilisateur • ES - Para entregar al usuario • DE - Dem Endnutzer zu übergeben • PL - Do przekazania użytkownikowi • NL - Te overhandigen aan de gebruiker • KO - 사용자에게 제공

2

3

• IT - LEGENDA • EN - KEY • FR - LÉGENDE • ES - LEYENDA • DE - LEGENDE • PL - LEGENDA • NL - LEGENDA • KO - 키

• IT - osservare / vericare • EN - observe / check • FR - ob-

server / vérier • ES - observar / vericar • DE - beobachten
/ überprüfen • PL - obserwuj / sprawdź • NL - observeren /
controleren • KO - 확인 / 점검

• IT - mantenere premuto il tasto desiderato • EN - press and
hold the desired button • FR - maintenir enfoncée la touche
souhaitée • ES - mantener pulsada la tecla deseada • DE - Die

betreffende Taste gedrückt halten • PL - przytrzymać wciśnięty
wymagany przycisk • NL - houd de gewenste toets ingedrukt •

KO - 원하는 버튼을 오래 누릅니다

• IT - rilasciare i tasti • EN - release the buttons • FR - relâcher

les touches • ES - soltar las teclas • DE - Die Tasten gedrückt
halten • PL - przytrzymać wciśnięte przyciski • NL - De toetsen
ingedrukt houden • KO - 버튼을 뗍니다

2

• IT - numero movimenti tenda • EN - number of awning
movements • FR - nombre de mouvements du store • ES -
número de movimientos del toldo • DE - Anzahl der Marki-
sen-Bewegungen • PL - liczba ruchów markizy • NL - aantal
bewegingen wering • KO - 차양 작동 횟수

ON

• IT - dare alimentazione elettrica di rete • EN - supply mains
power • FR - activer l’alimentation électrique du réseau • ES

- conectar la alimentación eléctrica de red • DE - mit dem
Stromnetz verbinden • PL - włączyć zasilanie elektryczne •

NL - netvoeding inschakelen • KO - 주전원 공급

• IT - rilasciare il tasto desiderato • EN - release the desired

button • FR - relâcher la touche souhaitée • ES - soltar la tecla
deseada • DE - Die betreffende Taste loslassen • PL -zwolnić

wymagany przycisk • NL - laat de gewenste toets weer los •
KO - 원하는 버튼에서 손을 뗍니다

• IT - apertura • EN - opening • FR - ouverture • ES - apertura

• DE - Öffnen • PL - otwieranie • NL - opening • KO - 열기

“0

”

↕

• IT - necorsa (0) • EN - limit switch (0) • FR - n de course (0) •
ES - tope (0) • DE - Endschalter (0) • PL - ogranicznik krańcowy
(0) • NL - eindaanslag (0) • KO - 리미트 스위치(0)

• IT - attendere • EN - wait • FR - attendre • ES - esperar •
DE - Warten • PL - zaczekać • NL - wachten • KO - 대기

• IT - mantenere premuti i tasti • EN - keep the buttons pressed

• FR - maintenir enfoncées les touches • ES - mantener pulsa-

das las teclas • DE - Die Tasten gedrückt halten • PL - przytrzy-
mać wciśnięte przyciski • NL - De toetsen ingedrukt houden •

KO - 버튼을 계속 누르고 있습니다

• IT - chiusura • EN - closing • FR - fermeture • ES - cierre •
DE - Schließen • PL - zamykanie • NL - sluiting • KO - 닫기

↕

“1”

• IT - necorsa (1) • EN - limit switch (1) • FR - n de course (1) •
ES - tope (1) • DE - Endschalter (1) • PL - ogranicznik krańcowy
(1) • NL - eindaanslag (1) • KO - 리미트 스위치(1)

4

• IT - PROGRAMMAZIONE: necorsa alto (0) • EN - PROGRAMMING: upper limit switch (0) • FR - PROGRAMMATION: n de
course haute (0) • ES - PROGRAMACIÓN: tope superior (0) • DE - PROGRAMMIERUNG-: Endschalter oben (0) • PL - PROGRA­MOWANIA: górna krańcówka (0) • NL - PROGRAMMERING: eindaanslag boven (0) • KO - 프로그래밍: 상한 스위치(0)

01. 02. 03. 04.

2

“0”

↕

= 5 sec

2

5

• IT - PROGRAMMAZIONE: necorsa basso (1) • EN - PROGRAMMING: lower limit switch (1) • FR - PROGRAMMATION: n de
course basse (1) • ES - PROGRAMACIÓN: tope inferior (1) • DE - PROGRAMMIERUNG-: Endschalter unten (1) • PL - PROGRA­MOWANIA: dolna krańcówka (1) • NL - PROGRAMMERING: eindaanslag onder (1) • KO - 프로그래밍: 하한 스위치(1)

01. 02. 03. 04.

1

↕

“1”

= 5 sec

2

6

A2

A3

A4

A1

Nice TTU

A2

A3

A4

A1

N L

100-240 Vac

50/60 Hz

FUSE

*

IT

EN FR ES DE PL NL KO

A1

MarroneA1BrownA1MarronA1Marrón

A1

Braun

A1

BrązowyA1Bruin

A1

갈색

A2

Nero

A2

Black

A2

Noir

A2

Negro

A2

SchwarzA2CzarnyA2Zwart

A2

검정색

A3

Blu

A3

Blue

A3

Bleu

A3

Azul

A3

Blau

A3

Niebieski A3Blauw

A3

파랑

A4

Giallo-verde A4Yellow-greenA4Jaune-vertA4Amarillo-verdeA4Gelb-grünA4Żółto-zielonyA4Geel-groen

A4

노란색-녹색

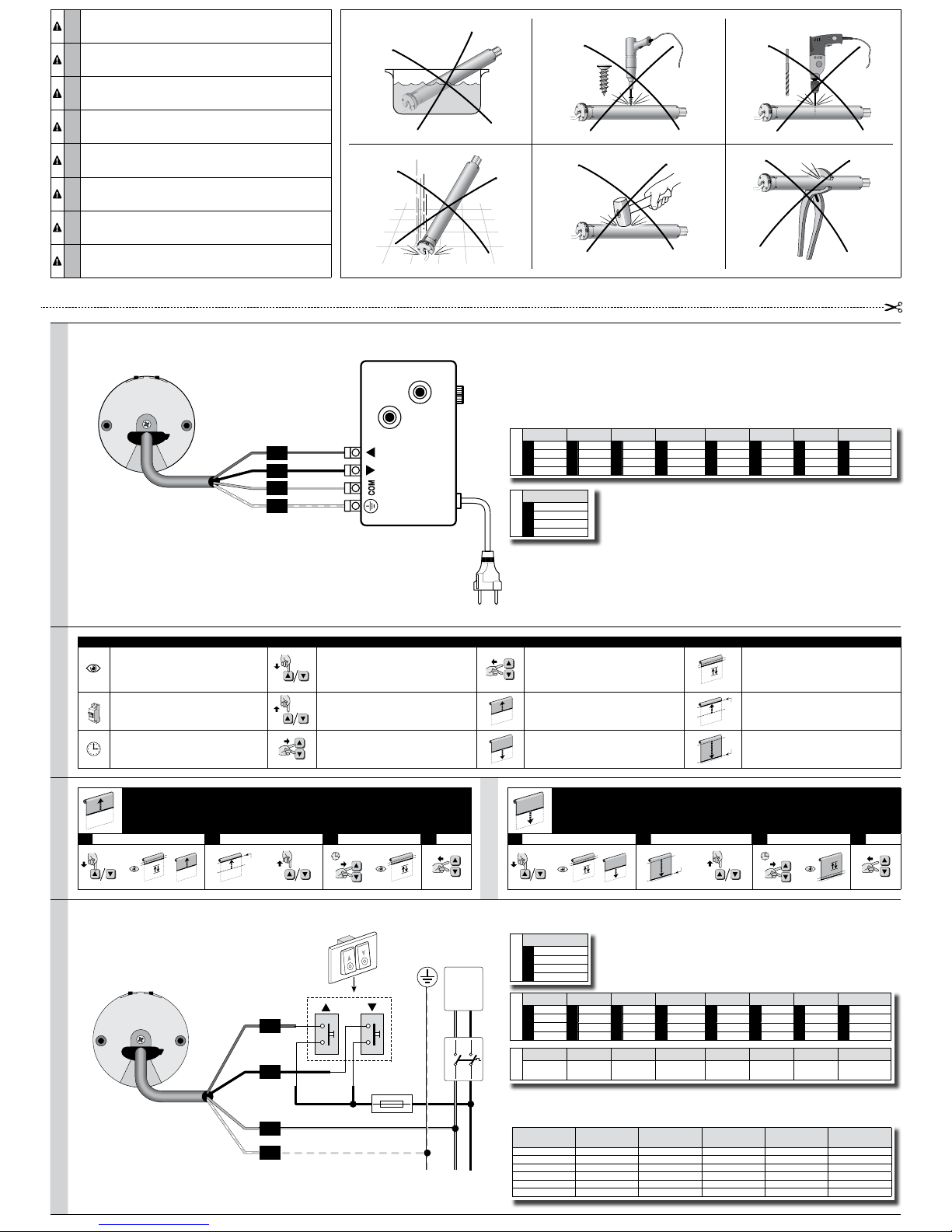

• IT - COLLEGAMENTI PROGRAMMAZIONE • EN - PROGRAMMING CONNECTIONS • FR - RACCORDEMENTS PROGRAMMATION • ES - CONEXIONES PROGRAMACIÓN • DE - PROGRAMMIERANSCHLÜSSE • PL - PODŁĄCZENIA PROGRAMOWANIA • NL - AANSLUI­TINGEN PROGRAMMERING • KO - 연결 프로그래밍

*
*

*
*

*

EN USA (UL)

A1

Red

A2

Black

A3

White

A4

Green/Yellow-Green

*

IT EN FR ES DE PL NL KO

A1

MarroneA1BrownA1MarronA1Marrón

A1

Braun

A1

BrązowyA1Bruin

A1

갈색

A2

Nero

A2

Black

A2

Noir

A2

Negro

A2

SchwarzA2CzarnyA2Zwart

A2

검정색

A3

Blu

A3

Blue

A3

Bleu

A3

Azul

A3

Blau

A3

Niebieski A3Blauw

A3

파랑

A4

Giallo-verde A4Yellow-greenA4Jaune-vertA4Amarillo-verdeA4Gelb-grünA4Żółto-zielonyA4Geel-groen

A4

노란색-녹색

**

IT EN FR ES DE PL NL KO

Deve essere di
tipo interbloccato

Must be of the
interlocked type

Doit être de type
inter-bloqué

Debe ser de tipo
interbloqueado

Elektrisch verrie­gelte Ausführung
erforderlich

Musi być typu

blokowanego

Moet van het type
interlock zijn

인터록 유형이어야 합니다

*

*

*

*

**

*

EN USA (UL)

A1

Red

A2

Black

A3

White

A4

Green/Yellow-Green

***

***

• IT - IL CAVO DI ALIMENTAZIONE È ESTRAIBILE • EN - THE POWER CABLE IS REMOVABLE • FR - LE CORDON D’ALIMENTATION EST
EXTRACTIBLE • ES - EL CABLE DE ALIMENTACIÓN ES EXTRAÍBLE • DE - DAS VERSORGUNGSKABEL IST ABNEHMBAR • PL - PRZEWÓD
ZASILAJĄCY JEST WYSUWANY • NL - DE VOEDINGSKABEL IS VERWDERBAAR • KO - 전원 케이블은 분리가 가능합니다

Model

Ratings RPM Torque

(Nm)

Duty Cycle

ON/OFF

(minutes)

Location

E ACTION SI 332 AC 100-240 VAC, 0.6 A, 40 W 32 3 10 / 60 INDOOR

E ACTION SI 620 AC 100-240 VAC, 0.8 A, 50 W 20 6 6 / 60 INDOOR
E ACTION SI 1012 AC 100-240 VAC, 0.8 A, 40 W 12 10 6 / 60 INDOOR

E ACTION MI 332 AC 100-240 VAC, 0.8 A, 45 W 32 3 10 / 60 INDOOR
E ACTION MI 632 AC 100-240 VAC, 0.95 A, 70 W 32 6 6 / 60 INDOOR

E ACTION MI 1020 AC 100-240 VAC, 1.1 A, 70 W 20 10 6 / 60 INDOOR

IT

Questo manuale è una sintesi delle fasi d’installazione e della messa in funzione
con i valori di default: il manuale istruzioni completo (installazione, collegamenti, pro-
grammazioni parametri, diagnostica, ecc.) è scaricabile dal sito www.niceforyou.com

EN

This manual is a summary of the installation and commissioning instructions, us­ing the default values: the complete user manual (installation, connections, program-
ming, diagnostics, etc.) is available for download from www.niceforyou.com

FR

Ce manuel est un résumé des phases d’installation et de mise en service avec les

valeurs par défaut: le mode d’emploi complet (installation, raccordements, program­mation des paramètres, diagnostic, etc.) peut être téléchargé sur le site Internet www.

niceforyou.com

ES

Este manual es una síntesis de las fases de instalación y de la puesta en funcio­namiento con los valores predeterminados: el manual de instrucciones completo (ins-

talación, conexiones, programación de parámetros, diagnóstico, etc.) se puede descargar
del sitio www.niceforyou.com

DE

Diese Anleitung gibt einen Überblick über die Einrichtungs- und Inbetriebnahme­phasen mit den Standardeinstellungen: Die vollständige Anleitung (zu Einrichtung, An-
schlüssen, Programmierung der Parameter, Diagnose, usw.) kann auf der Webseite www.
niceforyou.com heruntergeladen werden

PL

Niniejsza instrukcja jest streszczeniem etapów instalacji i uruchomienia z zasto-

sowaniem wartości domyślnych: pełną instrukcję obsługi (instalacja, podłączenia, pro­gramowanie parametrów, diagnostyka, itd.) można pobrać ze strony internetowej www.

niceforyou.com

NL

Deze handleiding is een samenvatting van de stadia van installatie en inbedrf­stelling met de standaard waarden: de complete handleiding (installatie, bedrading, het

programmeren van parameters, diagnostiek etc.) kan worden gedownload van de website

www.niceforyou.com

KO

이 설명서는 기본 값을 이용한 설치 및 시운전 지침을 요약합니다. 전체 사용자 설명서(설치, 연결, 프
로그래밍, 진단 등)는 www.niceforyou.com에서 다운로드하실 수 있습니다
