Благодарим Вас за покупку продукции торговой марки ЭРА и доверие к
нашей компании!
Данный документ распространяется на трехканальный контроллер ЭРА
RGBcontroller-12-A02-RF и предназначен для руководства по монтажу,
подключению и эксплуатации. Многофункциональный контроллер с
сенсорным пультом управления использует самые передовые PWM
технологии удаленного управления цветом и предназначен для
управления полноцветными светодиодными источниками света. С
помощью контроллера можно создать более 640000 цветовых комбинаций,
а также 15 встроенных вариантов световых эффектов помогут устроить
настоящее светотехническое шоу. Управляется контроллер с помощью
радиопульта дистанционного управления, включенного в комплект
поставки.
! Внимательно изучите данное руководство перед использованием
контроллера и сохраните его до конца эксплуатации
! Информация о видах опасных воздействий
Изделие не содержит опасных и вредных веществ для здоровья человека,
которые могут выделяться в процессе эксплуатации.
ПОМНИТЕ! Переменное напряжение 220В опасно для жизни!
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики контроллера приведены в таблице 1.
Наименование параметра Характеристика
Напряжение питания 12 В
Выходная мощность, не более 144 Вт
Число каналов управления 3
Режим подключения ленты Общий анод
Максимальный ток нагрузки (на каждый канал) 4 А
Собственное статическое энергопотребление,
не более 1 Вт
Температура эксплуатации -20°..+60° С
Относительная влажность, не более 85%
Степень защиты IP20
Срок эксплуатации контроллера, не менее 10 лет
Частота радиоуправления 433.92МГц
Размеры корпуса, ДхШхВ 85х65х25 мм
Масса контроллера, не более 0.080 кг
Уважаемый покупатель!
Таблица 1
(постоянного тока)
Page 3
Технические характеристики пульта дистанционного управления
приведены в таблице 2.
Наименование параметраХарактеристика
Питание 3 элемента ААА
Частота радиоуправления 433.92МГц
Дальность работы пульта радиоуправления,
не менее 15 метров
Масса пульта (без элементов питания), не более 0.050 кг

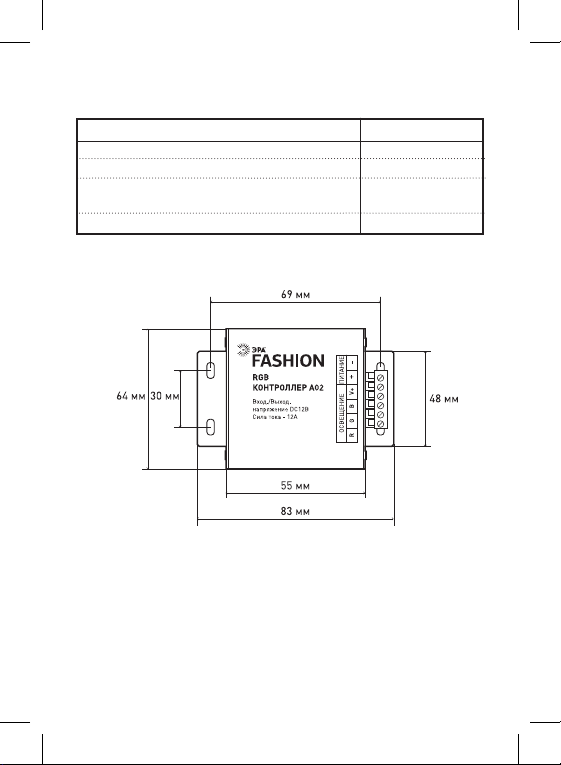

Габаритные и установочные размеры контроллера приведены на рисунке 1.
Рис. 1. Габаритные и установочные размеры контроллера
2. КОМПЛЕКТНОСТЬ
В комплект поставки входят:
- контроллер, шт. 1
- пульт дистанционного управления, шт. 1
- руководство по эксплуатации, экз. 1
- упаковка, комплект 1
Таблица 2
Page 4
3. ПОДГОТОВКА КОНТРОЛЛЕРА К РАБОТЕ И ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
! Внимание. Все подключения к контроллеру следует проводить при
выключенном питании.
Распакуйте контроллер и убедитесь в отсутствии повреждений корпуса,
гнезд и клемм.
Для установки контроллера используйте крепежные элементы.
Подключение светодиодной ленты.
Светодиодная лента подключается к секции контроллера «ОСВЕЩЕНИЕ».

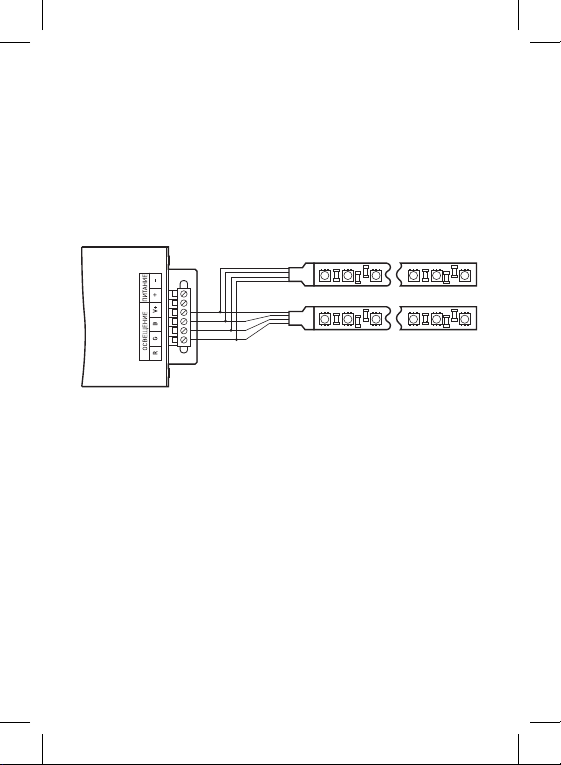

Подключение светодиодной ленты показано на рисунке 2.
Подключите выводы светодиодной ленты к клеммам контроллера,
соблюдая полярность:
Секция «ОСВЕЩЕНИЕ» клеммника контроллера:
«V+» - Питание «+»
«B» - управление каналом «Синий»
«G» - управление каналом «Зеленый»
«R» - управление каналом «Красный»
Подключение источника питания.
Для подключения источника питания предусмотрено два различных
способа.
Первый способ.

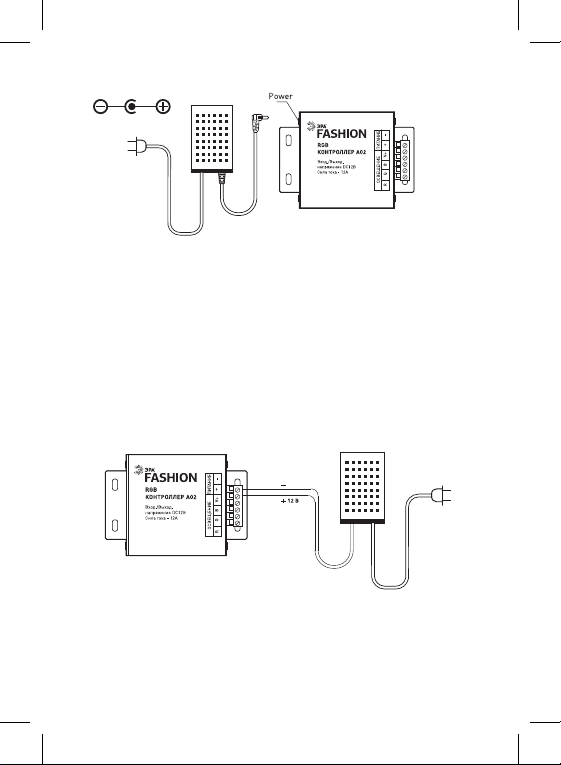

На рис. 3 изображено подключение источника питания к гнезду «Power»
контроллера.
1. Убедитесь, что источник питания отключен от сети 220В.
2. Убедитесь, что выходное напряжение источника питания совпадает с
напряжением питания контроллера (12 В).
3. Убедитесь, что полярность контактов штекера источника питания
совпадает с полярностью гнезда контроллера:
Центральный контакт «+»
Внешний контакт «-»
Рис. 2. Подключение светодиодной ленты.
Page 5
4. Подключите штекер источника питания в гнездо «Power».
Рис. 3. Подключение источника питания
Второй способ.
Подключение источника питания к клеммнику «ПИТАНИЕ» контроллера.
1. Убедитесь, что источник питания отключен от сети 220В.
2. Убедитесь, выходное напряжение источника питания совпадает с
напряжением питания контроллера (12 В).
3. Подключите положительный вывод источника питания к клемме «+»,
отрицательный к клемме «-» рис. 4.
Секция «ПИТАНИЕ» контроллера:
«+» - Положительный вывод питания
«-» - Отрицательный вывод питания
Рис. 4. Подключение источника питания
! Внимание. Мощность источника питания выбирается в зависимости
от длины и типа светодиодной ленты. Максимальная мощность, которой
способен управлять контроллер, составляет 144 Вт. В этом случае
рекомендуется использовать источник питания не менее 150Вт. Мы
рекомендуем использовать источник питания ЭРА для светодиодных лент.
Page 6
4. УПРАВЛЕНИЕ КОНТРОЛЛЕРОМ
Управление контроллером производится с помощью пульта
дистанционного управления. Дальность работы системы радиоуправления
составляет не менее 15 метров.

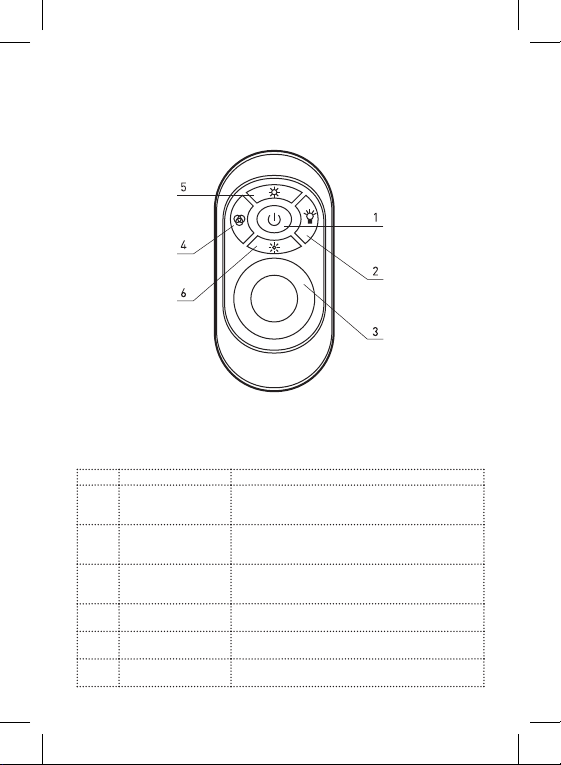

На рис.5. показаны элементы управления контроллером.
Рис. 5. Элементы управления контроллером
Описание назначения кнопок пульта управления и их функций приведено
в таблице 3.
Кнопка ФункцияПримечание
1Вкл./Выкл.Однократное нажатие приводит к включению
Однократное нажатие включает режим Белый цвет.
Повторное нажатие включает режим Настраиваемый
цвет.
Круговой сенсор позволяет плавно регулировать
цвет свечения ленты. Функция активна в режиме
Настраиваемый цвет.
Поочередное нажатие переключает один из 11
предустановленных режимов свечения
Плавное увеличение яркости свечения / скорости
переключения цветов
Плавное уменьшение яркости свечения / скорости
переключения цветов
Таблица 3
Page 7
Внимание!
Если в течение 15 секунд не происходит нажатия ни на одну из кнопок,
пульт дистанционного управления уходит в режим сна. Для выведения его
из этого режима, а также для возобновления работоспособности кругового
сенсора управления цветом необходимо однократно нажать любую кнопку
за исключением сенсора.
В таблице 4 представлены все возможные предустановленные режимы
свечения.
Пожалуйста не касайтесь цветного кольца во время замены элементов
питания.
Пользуйтесь пультом управления не ранее чем через 3 секунды после
замены элементов питания.
Если сенсорное цветовое кольцо не реагирует на прикосновения
необходимо заменить элементы питания.
5. СВЕТОДИОДНЫЕ ЛЕНТЫ ДЛЯ КОНТРОЛЛЕРА
С полным ассортиментом светодиодных лент, источников питания и
коннекторов Вы можете ознакомиться на странице в интернет:
http://www.eraworld.ru/ru/catalog/fashion/led-stripes/
6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
6.1. Замена вышедшей из строя электротехнической продукции осуществляется в точке продажи при наличии кассового чека и данной инструкции
6.2. Гарантийный срок составляет 12 месяцев со дня продажи, при условии
соблюдений условий эксплуатации изложенных в данном руководстве.
Функция, настраиваемая с помощью
кнопок 5 и 6
Скорость8
Скорость8
Таблица 4
Количество
уровней
Page 8
6.3. Продукт не подлежит гарантийному обслуживанию в случае:
- предъявления товара с незаполненным (неправильно заполненным
гарантийным талоном)
- наличия механических повреждений или следов вскрытия
- нарушения условий эксплуатации изложенных в данном руководстве
Место продажиДата продажиШтамп
магазина
и подпись
продавца
