Изготовитель: HANGZHOU LIFENG
IMPORT&EXPORT CO., LTD по заказу ООО «ЭРА»,
Импортер: ООО «ЭРА»,
390047 Россия, г. Рязань,
ул. Новоселковская, 17.
Тел./факс (4912)24-16-00, 24-16-01.
E-mail: sale@era.trade
www.era.trade
Издание от 7.09.2015
Комплект поставки
• Вентилятор в сборе
• Паспорт и инструкция по эксплуатации
• Коробка упаковочная
• Уплотнительная прокладка
Техническое обслуживание
• Отключить вентилятор от сети
• Демонтировать вентилятор, сняв с места установки
• В случае сильного загрязнения снять крыльчатку
вентилятора, отчистить сухой ветошью, смонтировать
в исходное положение.
• Протереть все поверхности насухо
• Собрать вентилятор и установить на место
ВНИМАНИЕ!
Не допускается попадание моющего раствора
на электродвигатель!
Правила хранения
Хранить вентилятор необходимо только в упаковке
предп ри ятия- из гот ов ите ля в вент ил иру ем ом
помещении при температуре от -5°С до +40°С и относительной влажности воздуха не более 80%
(при Т=25°С).
Гарантии изготовителя
Вентиляторы произведены компанией
HANGZHOU LIFENG IMPORT&EXPORT CO.,
LTD по заказу ООО «ЭРА»
Импортер: ООО «ЭРА»,
390047 Россия, г. Рязань, ул. Новоселковская, 17.
Тел./факс (4912)24-16-00, 24-16-01.
E-mail: [email protected], www.era.trade
Гарантия 1 год.
При отсутствии отметки о дате продажи гарантийный срок
исчисляется от даты изготовления.
В случае появления нарушений в работе вентилятора
по вине изготовителя в течение гарантийного срока, потребитель имеет право на замену вентилятора на предприятии-изготовителе при условии совпадения серийных номеров на изделии и в паспорте.
Замена производится по адресу:
390047, Россия, Рязань, ул. Новоселковская, 17.
тел./факс: (4912) 24-16-00, 24-16-01
e-mail: [email protected], www.era.trade
Электро-
вентилятор
осевой
оконный
HPS-15
HPS-20
®
Назначение
Электровентилятор осевой оконный предназначен для вытяжной вентиляции небольших и средних помещений.
Монтируется в оконный проем.
Технические характеристики
Вентилятор HPS выпускается двух типоразмеров в зависимости от установочного диаметра корпуса.
Условное обозначение вентиляторов: HPS 15, HPS 20
B
A

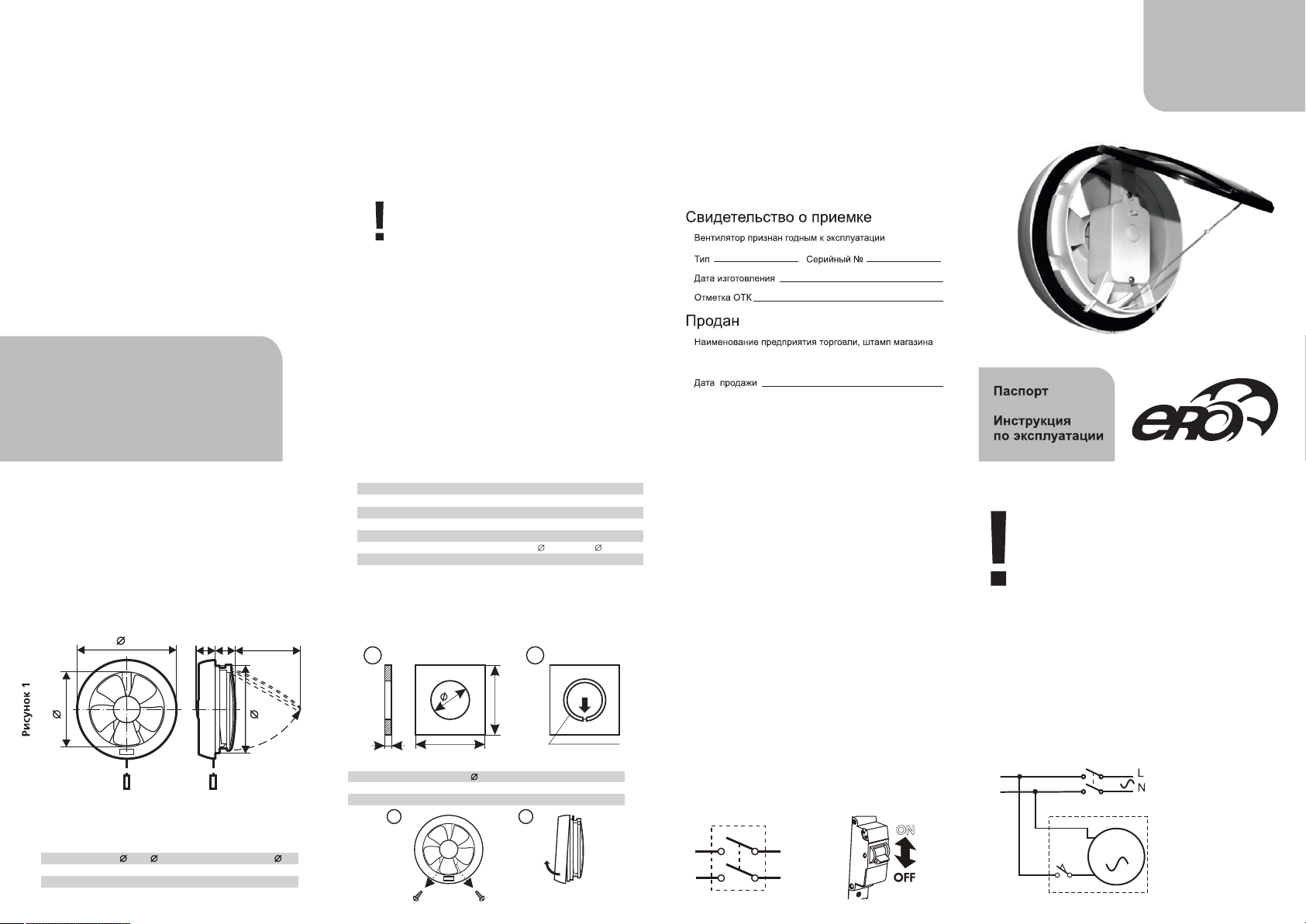

Вн еш ни й ви д ве нт илято ра, ос но вн ые габа риты , и
технические характеристики приведены на Рисунке 1 и в
Таблицах 1, 2.
A
165
210
B
195
252
Таблица 1
Ìîдель
HPS 15
HPS 20
C D E
C
D
45
30
45
40
185
235
F
E
F
178
240
Õаракòериñòики
×аñòîòа/Frequency
Ïîòреáляемая мîщнîñòь/Power input
Íапряжение пиòания/Supply voltage
Ïрîизвîдиòельнîñòь/Fan efficiency
Ìîнòажный размер/Mounting size
Таблица 2
Óрîвень шóма/Noise level
Ìаññа/Weight
Вентиляторы предназначены для подключения к сети напряжением
220-240 В, частотой 50Гц. Температура перемещаемого воздуха от 60 до +60°С.
HPS 15
50Hz
15W
220-240V
280m/h
178mm
38dB
0.48kg
3
HPS 20
50Hz
25W
220-240V
3
330m/h
240mm
47dB
0.94kg
Монтажный размер
1 2
A
3-7мм
Ìîдель
HPS 15
HPS 20
B
180-188mm
247-250mm
3 4
A
B
уплотнительная
прокладка
B
250mm min
300mm min
Требования безопасности
По типу защиты от поражения электрическим током вентиляторы
относятся к приборам II класса по ГОСТ 12.2.007.0 - 75.
Вид климатического исполнения вентиляторов УХЛ4 по ГОСТ
15150-69.
Степень защиты от доступа к опасным частям и проникновению
воды IP X4.
Прибор не предназначен для использования лицами (включая
детей) с п ониж енным и физиче скими, психически ми или
умственными способностями или при отсутствии у них опыта или
знаний, если они не находятся под контролем или не
про инструк тир ова ны об исп ользова нии прибо ра лиц ом,
ответственным за их безопасность.
Дети должны находиться под присмотром для недопущения игры
с прибором
Подключение вентилятора к сети
Однофазная сеть, к которой подключается вентилятор, должна
соответствовать действующим нормам. Стационарная
электропроводка должна быть оборудована автоматом защиты
сети (S1 на схеме).
Средства отключения от сети питания должны быть встроены в
стационарную проводку в соответствии с правилами по
монтажу. Отключающее устройство должно отключать все
полюса. Заземляющий проводник не должен разрываться.
Обозначение автомата
защиты S1 на схеме
S1
Автомат защиты S1
Внимание!
Все действия, связанные с подключением, настройкой, обслуживанием и ремонтом изделия, производить только при
снятом напряжении сети (S1 в положении OFF). Подключе-
ние вентиляторов производится специалистами - электриками, имеющими специальный допуск к выполняемым работам.
Перед установкой необходимо убедиться в отсутствии видимых повреждений крыльчатки, корпуса, решетки, а также в
отсутствии в проточной части корпуса посторонних предметов, которые могут повредить лопасти крыльчатки. Вентиляторы HPS поставляются с присоединенным электричеким
шнуром. Электри ческая схема вентилятора и схема
подключения к электрической сети приведена на Рисунке 1.
Запрещается установка вентилятора в одну вентиляционную магистраль с дымовыводящей трубой от устройств, имеющих топливные горелки.
При повреждении шнура питания его следует заменить специальным шнуром, получаемым у изготовителя или сервисной службы.
Схема электрическая
S1
S2
М
S1 - автомат защиты
S2 - встроенный
концевой выключатель
М - электромотор
вентилятора
