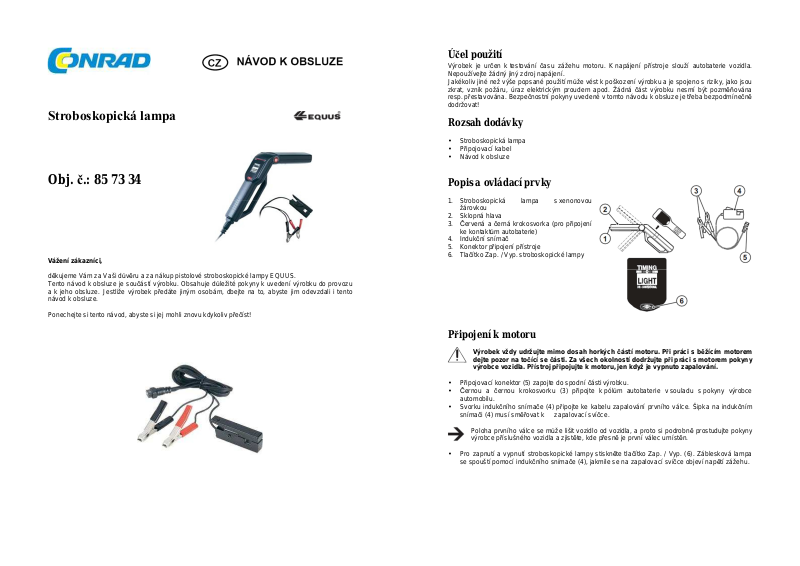

Equus 85 73 34 User guide [cs]

Stroboskopická lampa

Obj. č.: 85 73 34

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup pistolové stroboskopické lampy EQUUS.
Tento návod k obsluze je součástí výrobku. Obsahuje dů ležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Účel použití

Výrobek je určen k testování času zážehu motoru. K napájení přístroje slouží autobaterie vozidla.
Nepoužívejte žádný jiný zdroj napájení.
Jakékoliv jiné než výše popsané použití může vést k poškození výrobku a je spojeno s riziky, jako jsou
zkrat, vznik požáru, úraz elektrickým proudem apod. Žádná část výrobku nesmí být pozměňována
resp. přestavována. Bezpečnostní pokyny uvedené v tomto návodu k obsluze je třeba bezpodmínečně
dodržovat!

Rozsah dodávky

• Stroboskopická lampa

• Připojovací kabel

• Návod k obsluze

Popis a ovládací prvky

1. Stroboskopická lampa s xenonovou
žárovkou

2. Sklopná hlava

3. Červená a černá krokosvorka (pro připojení
ke kontaktům autobaterie)

4. Indukční snímač

5. Konektor připojení přístroje

6. Tlačítko Zap. / Vyp. stroboskopické lampy

Připojení k motoru

Výrobek vždy udržujte mimo dosah horkých částí motoru. Při práci s běžícím motorem
dejte pozor na točící se části. Za všech okolností dodržujte při práci s motorem pokyny
výrobce vozidla. Přístroj připojujte k motoru, jen když je vypnuto zapalování.

• Připojovací konektor (5) zapojte do spodní části výrobku.

• Černou a černou krokosvorku (3) připojte k pólům autobaterie v souladu s pokyny výrobce

automobilu.

• Svorku indukčního snímače (4) připojte ke kabelu zapalování prvního válce. Šipka na indukčním
snímači (4) musí směřovat k zapalovací svíčce.

Poloha prvního válce se může lišit vozidlo od vozidla, a proto si podrobně prostudujte pokyny
výrobce příslušného vozidla a zjistěte, kde přesně je první válec umístěn.

• Pro zapnutí a vypnutí stroboskopické lampy stiskněte tlačítko Zap. / Vyp. (6). Záblesková lampa
se spouští pomocí indukčního snímače (4), jakmile se na zapalovací svíčce objeví napětí zážehu.

Ř

Rozsah rychlosti:

Až do 9

990 otáček za minutu

ešení problémů

V případě, že přístroj nepracuje správně, postupujte podle následujících kroků:

•

Ubezpečte se, že výrobek byl správně připojen j autobaterii. V každém případě dodržujte

pokyny výrobce příslušného automobilu.

•

Přesvědčte se, že spodní a horní část magnetického jádra indukčního snímače (4) je čistá.

•

Přesvědčte se, že indukční snímač (4) je připojen k zapalovacímu kabelu prvního válce.

•

Ubezpečte se, že první zapalovací svíčka bezchybně funguje.

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do stroboskopické
lampy. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.

Přístroj nevyžaduje žádnou údržbu. K čištění pouzdra používejte pouze měkký, mírně vodou
navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla
(ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a pouzdro přístroje.

Recyklace

Technické údaje

Napájení: 12 V/DC
Rozměry: cca 36,5 x 25,5 x 5,5 mm

Hmotnost: cca 0,8 kg

Záruka

Na stroboskopickou lampu EQUUS poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!
