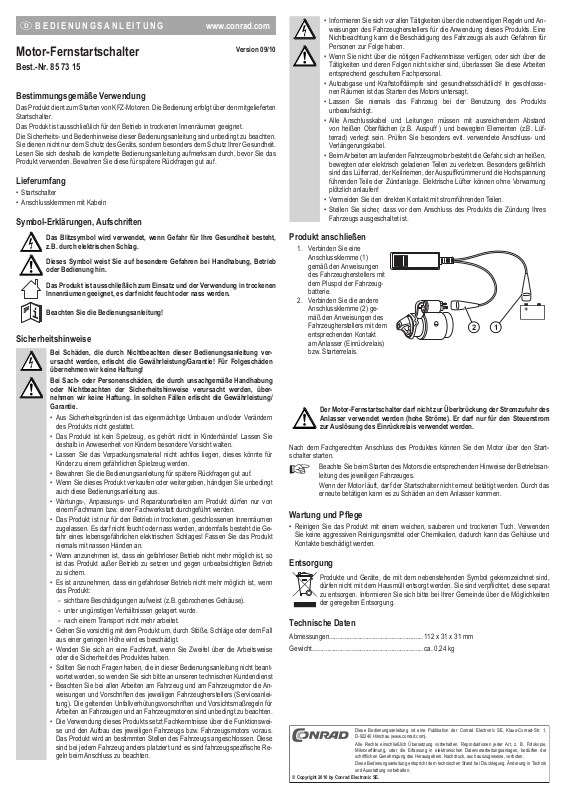

Equus 85 73 15 User guide [ml]
www.conrad.comB ED IE NU NG SA NL EI TU NG
12
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.
© Copyright 2010 by Conrad Electronic SE.
Motor-Fernstartschalter
Version 09/10
Best.-Nr. 85 73 15
Bestimmungsgemäße Verwendung
Das Produkt dient zum Starten von KFZ-Motoren. Die Bedienung erfolgt über den mitgelieferten
Startschalter.
Das Produkt ist ausschließlich für den Betrieb in trockenen Innenräumen geeignet.
Die Sicherheits- und Bedienhinweise dieser Bedienungsanleitung sind unbedingt zu beachten.
Sie dienen nicht nur dem Schutz des Geräts, sondern besonders dem Schutz Ihrer Gesundheit.
Lesen Sie sich deshalb die komplette Bedienungsanleitung aufmerksam durch, bevor Sie das
Produkt verwenden. Bewahren Sie diese für spätere Rückfragen gut auf.
Lieferumfang
• Startschalter
• Anschlussklemmen mit Kabeln
Symbol-Erklärungen, Aufschriften
Das Blitzsymbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch elektrischen Schlag.
Dieses Symbol weist Sie auf besondere Gefahren bei Handhabung, Betrieb
oder Bedienung hin.
Das Produkt ist ausschließlich zum Einsatz und der Verwendung in trockenen
Innenräumen geeignet, es darf nicht feucht oder nass werden.
Beachten Sie die Bedienungsanleitung!
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden
übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/
Garantie.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern
des Produkts nicht gestattet.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände! Lassen Sie
deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Bewahren Sie die Bedienungsanleitung für spätere Rückfragen gut auf.
• Wenn Sie dieses Produkt verkaufen oder weitergeben, händigen Sie unbedingt
auch diese Bedienungsanleitung aus.
• Wartungs-, Anpassungs- und Reparaturarbeiten am Produkt dürfen nur von
einem Fachmann bzw. einer Fachwerkstatt durchgeführt werden.
• Das Produkt ist nur für den Betrieb in trockenen, geschlossenen Innenräumen
zugelassen. Es darf nicht feucht oder nass werden, andernfalls besteht die Gefahr eines lebensgefährlichen elektrischen Schlages! Fassen Sie das Produkt
niemals mit nassen Händen an.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so
ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb
zu sichern.
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn
das Produkt:
- sichtbare Beschädigungen aufweist (z.B. gebrochenes Gehäuse).
- unter ungünstigen Verhältnissen gelagert wurde.
- nach einem Transport nicht mehr arbeitet.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus einer geringen Höhe wird es beschädigt.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise
oder die Sicherheit des Produktes haben.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden Sie sich bitte an unseren technischen Kundendienst
• Beachten Sie bei allen Arbeiten am Fahrzeug und am Fahrzeugmotor die Anweisungen und Vorschriften des jeweiligen Fahrzeugherstellers (Serviceanleitung). Die geltenden Unfallverhütungsvorschriften und Vorsichtsmaßregeln für
Arbeiten an Fahrzeugen und an Fahrzeugmotoren sind unbedingt zu beachten.
• Die Verwendung dieses Produkts setzt Fachkenntnisse über die Funktionsweise und den Aufbau des jeweiligen Fahrzeugs bzw. Fahrzeugsmotors voraus.
Das Produkt wird an bestimmten Stellen des Fahrzeugs angeschlossen. Diese
sind bei jedem Fahrzeug anders platziert und es sind fahrzeugspezifi sche Regeln beim Anschluss zu beachten.
• Informieren Sie sich vor allen Tätigkeiten über die notwendigen Regeln und Anweisungen des Fahrzeugherstellers für die Anwendung dieses Produkts. Eine
Nichtbeachtung kann die Beschädigung des Fahrzeugs als auch Gefahren für
Personen zur Folge haben.
• Wenn Sie nicht über die nötigen Fachkenntnisse verfügen, oder sich über die
Tätigkeiten und deren Folgen nicht sicher sind, überlassen Sie diese Arbeiten
entsprechend geschultem Fachpersonal.
• Autoabgase und Kraftstoffdämpfe sind gesundheitsschädlich! In geschlossenen Räumen ist das Starten des Motors untersagt.
• Lassen Sie niemals das Fahrzeug bei der Benutzung des Produkts
unbeaufsichtigt.
• Alle Anschlusskabel und Leitungen müssen mit ausreichendem Abstand
von heißen Oberfl ächen (z.B. Auspuff ) und bewegten Elementen (z.B. Lüfterrad) verlegt sein. Prüfen Sie besonders evtl. verwendete Anschluss- und
Verlängerungskabel.
• Beim Arbeiten am laufenden Fahrzeugmotor besteht die Gefahr, sich an heißen,
bewegten oder elektrisch geladenen Teilen zu verletzen. Besonders gefährlich
sind das Lüfterrad, der Keilriemen, der Auspuffkrümmer und die Hochspannung
führenden Teile der Zündanlage. Elektrische Lüfter können ohne Vorwarnung
plötzlich anlaufen!
• Vermeiden Sie den direkten Kontakt mit stromführenden Teilen.
• Stellen Sie sicher, dass vor dem Anschluss des Produkts die Zündung Ihres
Fahrzeugs ausgeschaltet ist.
Produkt anschließen
1. Verbinden Sie eine
Anschlussklemme (1)
gemäß den Anweisungen
des Fahrzeugherstellers mit
dem Pluspol der Fahrzeugbatterie.
2. Verbinden Sie die andere
Anschlussklemme (2) gemäß den Anweisungen des
Fahrzeugherstellers mit dem
entsprechenden Kontakt
am Anlasser (Einrückrelais)
bzw. Starterrelais.
Der Motor-Fernstartschalter darf nicht zur Überbrückung der Stromzufuhr des
Anlasser verwendet werden (hohe Ströme). Er darf nur für den Steuerstrom
zur Auslösung des Einrückrelais verwendet werden.
Nach dem Fachgerechten Anschluss des Produktes können Sie den Motor über den Startschalter starten.
Beachte Sie beim Starten des Motors die entsprechenden Hinweise der Betriebsan-
☞
leitung des jeweiligen Fahrzeuges.
Wenn der Motor läuft, darf der Startschalter nicht erneut betätigt werden. Durch das
erneute betätigen kann es zu Schäden an dem Anlasser kommen.
Wartung und Pfl ege
• Reinigen Sie das Produkt mit einem weichen, sauberen und trockenen Tuch. Verwenden
Sie keine aggressiven Reinigungsmittel oder Chemikalien, dadurch kann das Gehäuse und
Kontakte beschädigt werden.
Entsorgung
Produkte und Geräte, die mit dem nebenstehenden Symbol gekennzeichnet sind,
dürfen nicht mit dem Hausmüll entsorgt werden. Sie sind verpfl ichtet, diese separat
zu entsorgen. Informieren Sie sich bitte bei Ihrer Gemeinde über die Möglichkeiten
der geregelten Entsorgung.
Technische Daten
Abmessungen ...................................................... 112 x 31 x 31 mm
Gewicht ................................................................ ca. 0,24 kg
www.conrad.comO PE RAT IN G IN ST RU CT IO NS
12
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240
Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or
the capture in electronic data processing systems require the prior written approval by the editor.
Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in
technology and equipment reserved.
© Copyright 2010 by Conrad Electronic SE.
Engine-Remote start button
Version 09/10
Item no. 85 73 15
Intended use
The product is used to start car engines. The provided start button begins the operation.
The product is intended for dry indoor use only.
All safety instructions and notes on operation in these operating instructions must be observed
at all times. These instructions not only protect the device but also and in particular your health.
Please read through the operating instructions carefully before using the product. Keep them in
a safe place for future reference.
Delivery scope
• Start switch
• Terminals with cables
Explanation of symbols, labels
This symbol with lightening is used when your health is at risk, e.g. through
an electric shock.
This symbol points out particular dangers associated with handling, function
or operation.
The product is exclusively intended for the operation and use in dry indoors,
it must not get damp or wet!
• Exhaust emissions and fuel vapours are hazardous to health! Do not start the
motor in enclosed spaces.
• Never leave vehicle unattended while using the product.
• All connection leads and lines must be installed at suffi cient distance from hot
surfaces (e.g. exhaust system) and moving elements (e.g. rotating fan wheel).
Check in particular any used connection and extension cable.
• When working on running vehicle engine, risk of being injured by hot, moving
or electrically charged parts exists. The fan wheel, V-Belts, exhaust manifold
and the parts of ignition system leading high voltage are particularly dangerous.
Electrical ventilators can start unexpectedly and quickly without pre-warning!
• Avoid the direct contact with live components.
• Ensure that the ignition of your vehicle is switched off before connecting the
product.
Connect product
1. Connect a connection
terminal (1) with the plus
pole of the vehicle battery
according to the instructions
provided by automobile
manufacturer.
2. Connect the other connection terminal (2) with the corresponding contact on the
starter (engagement relay)
or starter relay according to
the instructions provided by
automobile manufacturer.
Observe their operating instructions!
Safety instructions
The guarantee/warranty will be void if damage occurs due to failing to comply with the operating instructions! We accept no liability for damage as a
result!
Nor do we assume liability for property damage or physical injury caused
by improper use or failure to observe the safety instructions. In such cases
the warranty/guarantee is void.
• For safety reasons, any unauthorized conversion and/or modifi cations to the
product are not permitted.
• The product is not a toy and must be kept out of the reach of children! Particular
care must therefore be exercised if children are around.
• Do not leave any packaging material unattended. It may become a dangerous
toy for children.
• Keep the operating instructions safe for future reference.
• If you sell or pass on this product to a third party, always include these Directions for Use.
• Maintenance, adjustment and repair of the product may only be carried out by
an expert or a specialised repair shop.
• The product is approved for operation in dry, closed rooms only. It must not
become damp or wet as there is the risk of a deadly electric shock! Never touch
the product with wet hands.
• If it can be assumed that safe operation is no longer possible, the device must
be turned off and precautions are to be taken to ensure that it is not used
unintentionally.
• It can be assumed that safe operation is no longer possible if the product:
- shows visible damage (e.g. broken housing).
- was stored under unfavourable conditions.
- no longer operates after transport.
• Handle the product with care. It can be damaged by impact, blows or when
dropped even from a low height.
• Please consult a specialist in case of doubts about correct operation or product
safety.
• If you have questions which remained unanswered in these operating instructions, please contact our technical advisory service
• Please follow the instructions and rules and regulations of respective vehicle
manufacturer when operating vehicle and vehicle engine (Service manual).
Always observe the applicable accident prevention regulations and safety precautions for operating vehicles and vehicle engines.
• The use of this product requires technical knowledge about the mode of operation and the superstructure of respective vehicle or vehicle engine. The product
is connected to particular points. These are in different places for each vehicle
and observe vehicle-specifi c rules while connecting.
• Before all activities, get information about the necessary rules and instructions
for the application of this product. Non-observance may result into both the
damage to vehicle and danger for persons.
• In case you do not have the necessary professional knowledge or not sure
about the activities and their results, leave this work to corresponding responsible technician.
The Engine-Remote start button must not be used for by-passing the power
supply of starter (strong current). It must be used only for the control current
to activate the engagement relay.
You may start the engine using the start button after connecting the product by a professional
personnel.
Also observe the applicable instructions given in operating instructions of the respec-
☞
tive vehicle while starting the engine.
If the engine is running, do not reactivate the start button. The reactivation may result
in damage to starter.
Care and maintenance
• Clean the product with a soft, clean and dry cloth. Do not use aggressive detergents or chemicals as these can damage the housing and contacts.
Disposal
Never dispose of products and devices labelled with the following symbol in the
household waste. You are obliged to dispose of these separately. Ask your local
authority about the facilities for controlled disposal.
Technical Data
Dimensions .......................................................... 112 x 31 x 31 mm
Weight .................................................................approx. 0.24 kg
Loading...
