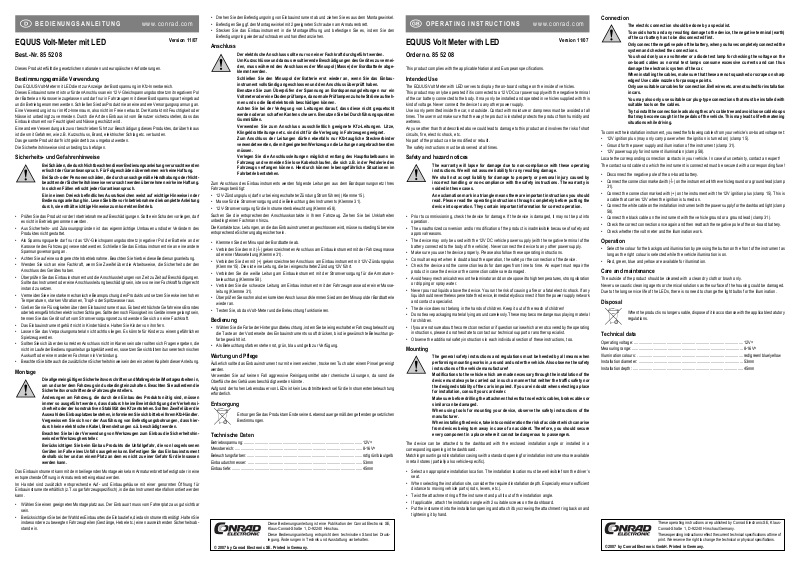

BEDIENUNGSANLEITUNG www.conrad.com
EQUUS Volt-Meter mit LED
Version 11/07
Best.-Nr. 85 52 08
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.
Bestimmungsgemäße Verwendung
Das EQUUS Volt-Meter mit LED dient zur Anzeige der Bordspannung im Kfz-Innenbereich. Dieses Einbauinstrument ist nur für den Anschluss an ein 12V-Gleichspannungsbordnetz mit negativem Pol
der Batterie an Karosserie zugelassen und darf nur in Fahrzeugen mit dieser Bordspannungsart eingebaut und in Betrieb genommen werden. Schließen Sie das Produkt nie an eine andere Versorgungsspannung an.
Eine Verwendung ist nur im Kfz-Innenraum, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit oder Nässe ist unbedingt zu vermeiden. Durch die Art des Einbaus ist vom Benutzer sicherzustellen, dass das Einbauinstrument vor Feuchtigkeit und Nässe geschützt wird.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden. Die Sicherheitshinweise sind unbedingt zu befolgen.
Sicherheits- und Gefahrenhinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nicht­beachten der Sicherheitshinweise verursacht werden übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch.
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in der Bedienungsanleitung hin. Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb.
• Prüfen Sie das Produkt vor der Inbetriebnahme auf Beschädigungen. Sollte ein Schaden vorliegen, darf es nicht in Betrieb genommen werden.
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
• Als Spannungsquelle darf nur das 12V-Gleichspannungsbordnetz (negativer Pol der Batterie an der Karosserie des Fahrzeugs) verwendet werden. Schließen Sie das Einbauinstrument nie an eine andere Spannungsversorgung an.
• Achten Sie auf eine sachgerechte Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.
• Überprüfen Sie das Einbauinstrument und die Anschlussleitungen von Zeit zu Zeit auf Beschädigungen. Sollte das Instrument oder eine Anschlussleitung beschädigt sein, ist es von einer Fachkraft fachgerecht instand zu setzen.
• Vermeiden Sie eine starke mechanische Beanspruchung des Produkts und setzen Sie es keinen hohen Temperaturen, starken Vibrationen, Tropf- oder Spritzwasser aus.
• Gießen Sie nie Flüssigkeiten über dem Einbauinstrument aus. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlages. Sollte dennoch Flüssigkeit ins Geräteinnere gelangt sein, trennen Sie das Gerät sofort vom Stromversorgungsnetz und wenden Sie sich an eine Fachkraft.
• Das Einbauinstrument gehört nicht in Kinderhände. Halten Sie Kinder von ihm fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.
• Beachten Sie bitte auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Anleitung.
Montage
Die allgemeingültigen Sicherheitsvorschriften und Maßregeln bei Montagearbeiten in, um und unter dem Fahrzeug sind unbedingt einzuhalten. Beachten Sie außerdem die Sicherheitsvorschriften des Fahrzeugherstellers.
Änderungen am Fahrzeug, die durch den Einbau des Produkts nötig sind, müssen immer so ausgeführt werden, dass dadurch keine Beeinträchtigung der Verkehrssi­cherheit oder der konstruktiven Stabilität des Kfz entstehen. Sollten Zweifel über die Auswahl des Einbauplatzes bestehen, informieren Sie sich bitte bei Ihrem Kfz-Händler.
Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hier­durch keine elektrischen Kabel, Bremsleitungen o.ä. beschädigt werden.
Beachten Sie bei der Verwendung von Werkzeugen zum Einbau die Sicherheitshin­weise der Werkzeughersteller.
Berücksichtigen Sie beim Einbau Produkts die Unfallgefahr, die von losgerissenen Geräten im Falle eines Unfalls ausgehen kann. Befestigen Sie das Einbauinstrument deshalb sicher und an einem Platz an dem es nicht zu einer Gefahr für die Insassen werden kann.
Das Einbauinstrument kann mit dem beiliegenden Montagewinkel am Armaturenbrett befestigt oder in eine entsprechende Öffnung in Armaturenbrett eingebaut werden.
Im Handel sind zusätzlich entsprechende Auf- und Einbaugehäuse mit einer genormten Öffnung für Einbauinstrumente erhältlich (z.T. sogar fahrzeugspezifisch), in die das Instrument ebenfalls montiert werden kann.
• Wählen Sie einen geeigneten Montageplatz aus. Der Einbauort muss vom Fahrerplatz aus gut sichtbar sein.
• Berücksichtigen Sie bei der Wahl des Einbauortes die Einbautiefe, die das Instrument benötigt. Halten Sie insbesondere zu bewegten Fahrzeugteilen (Gestänge, Hebel etc.) einen ausreichenden Sicherheitsab­stand ein.
• Drehen Sie den Befestigungsring von Einbauinstrument ab und ziehen Sie es aus dem Montagewinkel.
• Befestigen Sie ggf. den Montagewinkel mit 2 geeigneten Schrauben am Armaturenbrett.
• Stecken Sie das Einbauinstrument in die Montageöffnung und befestigen Sie es, indem Sie den Befestigungsring wieder aufschrauben und handfest anziehen.
Anschluss
Der elektrische Anschluss sollte nur von einer Fachkraft durchgeführt werden. Um Kurzschlüsse und daraus resultierende Beschädigungen des Gerätes zu vermei-
den, muss während des Anschlusses der Minuspol (Masse) der Bordbatterie abge­klemmt werden.
Schließen Sie den Minuspol der Batterie erst wieder an, wenn Sie das Einbau­instrument vollständig angeschlossen und den Anschluss überprüft haben.
Benutzen Sie zum Überprüfen der Spannung an Bordspannungsleitungen nur ein Voltmeter oder eine Diodenprüflampe, da normale Prüflampen zu hohe Ströme aufneh­men und so die Bordelektronik beschädigen können.
Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder an scharfen Kanten scheuern. Benutzen Sie bei Durchführungspunkten Gummitüllen.
Verwenden Sie zum Anschluss ausschließlich geeignete Kfz-Leitungen. Litze, Klingeldrahtleitungen etc. sind nicht für die Verlegung in Fahrzeugen geeignet.
Zum Anschluss der Leitungen dürfen ebenfalls nur Kfz-taugliche Steckverbinder verwendet werden, die mit geeignetem Werkzeug an die Leitungen angebracht werden müssen.
Verlegen Sie die Anschlussleitungen möglichst entlang des Hauptkabelbaums im Fahrzeug und vermeiden Sie lose Kabelschlaufen, die sich z.B. in der Pedalerie des Fahrzeugs verfangen können. Hierdurch können lebensgefährliche Situationen im Fahrbetrieb entstehen.
Zum Anschluss des Einbauinstruments werden folgende Leitungen aus dem Bordspannungsnetz Ihres Fahrzeugs benötigt:
• 12V-Zündungsplus (darf nur bei eingeschalteter Zündung Strom führen) (Klemme 15).
• Masse für die Stromversorgung und die Beleuchtung des Instruments (Klemme 31).
• 12V-Stromversorgung für die Instrumentenbeleuchtung (Klemme 58).
Suchen Sie die entsprechenden Anschlusskontakte in Ihrem Fahrzeug. Ziehen Sie bei Unklarheiten unbedingt einen Fachmann hinzu.
Die Kontakte bzw. Leitungen, an die das Einbauinstrument angeschlossen wird, müssen unbedingt über eine entsprechende Sicherung abgesichert sein.
• Klemmen Sie den Minuspol der Bordbatterie ab.
• Verbinden Sie den mit (W) gekennzeichneten Anschluss am Einbauinstrument mit der Fahrzeugmasse oder einer Masseleitung (Klemme 31).
• Verbinden Sie den mit (+) gekennzeichneten Anschluss am Einbauinstrument mit 12V-Zündungsplus (Klemme 15). Dies ist eine Leitung, die bei eingeschalteter Zündung 12V führt.
• Verbinden Sie die weiße Leitung am Einbauinstrument mit der Stromversorgung für die Armaturen­beleuchtung (Klemme 58).
• Verbinden Sie die schwarze Leitung am Einbauinstrument mit der Fahrzeugmasse oder einer Masse­leitung (Klemme 31).
• Überprüfen Sie nochmals den korrekten Anschluss und klemmen Sie dann den Minuspol der Bordbatterie wieder an.
• Testen Sie, ob das Volt-Meter und die Beleuchtung funktionieren.
Bedienung
• Wählen Sie die Farbe der Hintergrundbeleuchtung, indem Sie bei eingeschalteter Fahrzeugbeleuchtung die Taste an der Vorderseite des Einbauinstruments so oft drücken, bis die gewünschte Beleuchtungs­farbe gewählt ist.
• Als Beleuchtungsfarben stehen rot, grün, blau und gelb zur Verfügung.
Wartung und Pflege
Äußerlich sollte das Einbauinstrument nur mit einem weichen, trockenen Tuch oder einem Pinsel gereinigt werden.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberfläche des Gehäuses beschädigt werden könnte.
Aufgrund der hohen Lebensdauer von LEDs ist kein Leuchtmittelwechsel für die Instrumentenbeleuchtung erforderlich.
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Technische Daten
Betriebsspannung: ..............................................................................................................12V=
Messbereich: ...................................................................................................................... 8-16V=
Beleuchtungsfarben: ...........................................................................................................rot/grün/blau/gelb
Einbaudurchmesser: .......................................................................................................... 53mm
Einbautiefe: .........................................................................................................................45mm
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Druck­legung. Änderungen in Technik und Ausstattung vorbehalten.
© 2007 by Conrad Electronic SE. Printed in Germany.
OPERATING INSTRUCTIONS www.conrad.com
EQUUS Volt Meter with LED
Version 11/07
This product complies with the applicable National and European specifications.
Intended Use
The EQUUS Volt Meter with LED serves to display the on-board voltage on the inside of vehicles. This product may only be operated if it is connected to a 12V DC car power supply with the negative terminal
of the car battery connected to the body. It may only be installed and operated in vehicles supplied with this kind of voltage. Never connect the device to any other power supply.
Use is only permitted inside the car, not outside. Contact with moisture or dampness must be avoided at all times. The user must make sure that the way the product is installed protects the product from humidity and wetness.
Any use other than that described above could lead to damage to this product and involves the risk of short circuits, fire, electric shock, etc.
No part of the product can be modified or rebuilt. The safety instructions must be observed at all times.
Safety and hazard notices
The warranty will lapse for damage due to non-compliance with these operating instructions. We will not assume liability for any resulting damage.
We shall not accept liability for damage to property or personal injury caused by incorrect handling or non-compliance with the safety instructions. The warranty is voided in these cases.
An exclamation mark in a triangle means there are important instructions you should read. Please read the operating instructions through completely before putting the device into operation. They contain important information for correct operation.
• Prior to commissioning, check the device for damage. If the device is damaged, it may not be put into operation.
• The unauthorized conversion and/or modification of the product is inadmissible because of safety and approval reasons.
• The device may only be used with the 12V DC vehicle power supply (with the negative terminal of the battery connected to the body of the vehicle). Never connect the device to any other power supply.
• Make sure you use the device properly. Please also follow these operating instructions.
• Consult an expert when in doubt about the operation, the safety or the connection of the device.
• Check the device and the connection leads for damages from time to time. An expert must repair the product in case the device or the connection cables are damaged.
• Avoid heavy mechanical stress on the laminator and do not expose it to high temperatures, strong vibration or dripping or spray water.
• Never pour out liquids above the device. You run the risk of causing a fire or a fatal electric shock. If any liquid should nevertheless penetrate the device, immediately disconnect it from the power supply network and contact a specialist.
• The device does not belong in the hands of children. Keep it out of the reach of children!
• Do not leave packaging material lying around carelessly. These may become dangerous playing material for children.
• If you are not sure about the correct connection or if questions arise which are not covered by the operating instructions, please do not hesitate to contact our technical support or another specialist.
• Observe the additional safety instructions in each individual section of these instructions, too.
Mounting
The general safety instructions and regulations must be heeded by all means when performing mounting works in, around and under the vehicle. Also observe the safety instructions of the vehicle manufacturer!
Modifications to the vehicle which are made necessary through the installation of the device must always be carried out in such a manner that neither the traffic safety nor the designed stability of the car is impaired. If you are in doubt when selecting a place for installation, consult your car dealer.
Make sure before drilling the attachment holes that no electric cables, brake cables or similar can be damaged.
When using tools for mounting your device, observe the safety instructions of the manufacturer.
When installing the device, take into consideration the risk of accident which can arise from devices being torn away in case of an accident. Therefore, you should secure every component in a place where it cannot be dangerous to passengers.
The device can be attached to the dashboard with the enclosed installation angle or installed in a corresponding opening in the dashboard.
Matching mounting and installation casings with a standard opening for installation instruments are available in retail stores (partially also vehicle-specific).
• Select an appropriate installation location. The installation location must be well visible from the driver’s seat.
• When selecting the installation site, consider the required installation depth. Especially ensure sufficient distance to moving vehicle parts (rods, levers, etc.).
• Twist the attachment ring off the instrument and pull it out of the installation angle.
• If applicable, attach the installation angle with 2 suitable screws on the dashboard.
• Put the instrument into the installation opening and attach it by screwing the attachment ring back on and tightening it by hand.
Connection
The electric connection should be done by a specialist. To avoid shorts and any resulting damage to the device, the negative terminal (earth)
of the car battery has to be disconnected first. Only connect the negative pole of the battery, when you have completely connected the
system and checked the connections. You should only use a voltmeter or a diode test lamp for checking the voltage on the
on-board cables as normal test lamps consume excessive currents and can thus damage the electronic system of the car.
When installing the cables, make sure that these are not squashed or scrape on sharp edges! Use cable nozzles for passage points.
Only use suitable car cables for connection. Bell wires etc. are not suited for installation in cars.
You may also only use suitable car plug-type connections that must be installed with suitable tools on the cables.
Try to install the connection leads along the car’s cable tree and avoid loose cable loops that may become caught in the pedals of the vehicle. This may lead to life-threatening situations while driving.
To connect the installation instrument, you need the following cables from your vehicle’s on-board voltage net:
• 12V ignition plus (may only carry power when the ignition is turned on) (clamp 15).
• Ground for the power supply and illumination of the instrument (clamp 31).
• 12V power supply for instrument illumination (clamp 58). Locate the corresponding connection contacts in your vehicle. In case of uncertainty, contact an expert! The contacts and cables to which the instrument is connected must be secured with a corresponding fuse!
• Disconnect the negative pole of the on-board battery.
• Connect the connection marked with (W) on the instrument with the vehicle ground or a ground lead (clamp
31).
• Connect the connection marked with (+) on the instrument with the 12V ignition plus (clamp 15). This is a cable that carries 12V when the ignition is turned on.
• Connect the white cable on the installation instrument with the power supply for the dashboard light (clamp
58).
• Connect the black cable on the instrument with the vehicle ground or a ground lead (clamp 31).
• Check the correct connection once again and then reattach the negative pole of the on-board battery.
• Check whether the volt meter and the illumination work.
Operation
• Select the colour for the background illumination by pressing the button on the front of the instrument as long as the right colour is selected while the vehicle illumination is on.
• Red, green, blue and yellow are available for illumination.
Care and maintenance
The outside of the product should be cleaned with a clean dry cloth or brush only. Never use caustic cleaning agents or chemical solutions as the surface of the housing could be damaged. Due to the long service life of the LEDs, there is no need to change the light bulbs for the illumination.
Disposal
When the product is no longer usable, dispose of it in accordance with the applicable statutory
regulations.
Technical data
Operating voltage: .....................................................................................................12V=
Measuring range: ....................................................................................................... 8-16V=
Illumination colours: .................................................................................................. red/green/blue/yellow
Installation diameter: ................................................................................................. 53mm
Installation depth: ...................................................................................................... 45mm
These operating instructions are published by Conrad Electronic SE, Klaus­Conrad-Straße 1, D-92240 Hirschau/Germany.
These operating instructions reflect the current technical specifications at time of print. We reserve the right to change the technical or physical specifiations.
© 2007 by Conrad Electronic GmbH. Printed in Germany.
MODE D’EMPLOI www.conrad.com
Voltmètre EQUUS à DEL
Version 11/07 Versie 11/07
N° de commande 85 52 08
Ce produit satisfait aux exigences légales nationales et européennes.
Utilisation conforme
Le voltmètre EQUUS à DEL sert à afficher la tension de bord dans l’habitacle d’un véhicule. Cet instrument à montage n’est agréé que pour être branché sur le réseau de bord d’une tension continue de
12 volts avec le pôle négatif de la batterie relié à la carrosserie ; il doit uniquement être monté et mis en service dans les voitures particulières présentant cette configuration. Ne branchez jamais l´appareil sur une autre tension d´alimentation.
Le produit ne peut être utilisé qu’à l’intérieur du véhicule, une utilisation en extérieur est interdite. Eviter impérativement tout contact direct avec l´humidité et l´eau. Lors du montage, l’utilisateur doit s’assurer que l’instrument à montage est protégé contre l’humidité.
Toute utilisation autre que désignée ci-dessus entraîne l’endommagement du produit ainsi que des risques de court-circuit, d’incendie, d’électrocution, etc.
Le produit dans son ensemble ne doit être ni transformé, ni modifié. Respectez impérativement les consignes de sécurité.
Consignes de sécurité et avertissements
En cas de dommages dus à la non-observation de ce mode d’emploi, la validité de la garantie est annulée. Nous déclinons toute responsabilité pour les dommages consécutifs.
Nous déclinons toute responsabilité pour d’éventuels dommages matériels ou corporels dus à un maniement incorrect ou à la non-observation des consignes de sécurité. Dans ces cas, tout droit à la garantie est annulé.
Dans ce mode d’emploi, un point d’exclamation placé dans un triangle signale les informations importantes. Lisez intégralement le mode d’emploi avant la mise en service de l’appareil ; il contient des consignes importantes pour son bon fonctionnement.
• Avant la mise en service de l’appareil, vérifiez l’absence d’endommagements. En cas de dommage, l’appareil ne doit en aucun cas être mis en service.
• Pour des raisons de sécurité et d’homologation, il est interdit de modifier la construction ou de transformer ce produit par son propre chef !
• Seul le réseau de bord d’une tension continue de 12 V (pôle négatif de la batterie relié à la carrosserie du véhicule) peut être utilisé comme source de tension. Ne branchez jamais l’instrument à montage sur une autre alimentation électrique.
• Veillez à une mise en service de l’appareil dans les règles de l’art. Tenez compte à cet effet des indications contenues dans le présent mode d’emploi.
• Veuillez consulter un spécialiste si vous avez des doutes sur la manière dont fonctionne le produit ou sur des questions de sécurité ou de branchement.
• Assurez-vous de temps à autre de l´absence d´endommagements au niveau de l’instrument à montage et des câbles de raccordement. Si vous constatez que l’instrument ou le câble de raccordement sont endommagés, faites réparer le produit par un personnel qualifié.
• Evitez toute contrainte mécanique importante du produit et ne l’exposez pas à des températures élevées ni à de fortes vibrations, des gouttes ou des projections d´eau.
• Ne versez jamais de liquide sur l’instrument à montage. Ceci représente de gros risques d’incendie ou un danger de mort par électrocution. Si toutefois un liquide devait pénétrer dans l’appareil, débranchez immédiatement l’appareil du réseau d’alimentation électrique et adressez-vous à un spécialiste.
• L’instrument à montage n’est pas un jouet pour enfants ! Conservez le produit hors de la portée des enfants.
• Ne laissez pas traîner le matériel d’emballage. Il pourrait constituer un jouet dangereux pour les enfants.
• Si vous n’êtes pas sûr quant au branchement correct de l’appareil ou si vous avez des questions auxquelles le présent mode d’emploi ne fournit pas de réponse, veuillez vous adresser à notre service technique ou toute autre personne qualifiée.
• Veuillez respecter également les consignes de sécurité supplémentaires figurant dans les différents chapitres du présent mode d’emploi.
Montage
Il est impératif de respecter les consignes de sécurité et les règles générales s’imposant lors des travaux de montage dans, sur et sous le véhicule. Veuillez respecter également les consignes de sécurité données par le constructeur du véhicule.
Si le montage du produit nécessite des modifications au niveau du véhicule, effectuez­les toujours en veillant à ne pas nuire à la sécurité routière ou à la stabilité de construction du véhicule. En cas de doute quant à l’emplacement de montage à choisir, informez-vous auprès de votre concessionnaire automobile.
Assurez-vous, avant de percer les trous de fixation, de ne pas endommager les câbles électriques, les conduites de freins ou semblables.
Observez les consignes de sécurité des fabricants des outils lorsque vous utilisez ceux-ci pour le montage de l´appareil.
Lors du montage de l´appareil, tenez compte des risques qui, en cas d´accident, peuvent émaner d´appareils arrachés. Pour cette raison, fixez bien l’instrument à montage et chosissez un endroit où il ne peut présenter aucun danger pour les passagers.
L’appareil à montage peut être ou bien fixé sur le tableau de bord à l’aide de l’équerre de montage fourni ou bien monté dans une ouverture correspondante dans le tableau de bord.
Vous trouvez en vente aussi des boîtiers de montage correspondants dotés d’une ouverture normée pour les appareils à montage (parfois même spécifiques aux différents véhicules) que vous pouvez utilisez pour le montage de l’instrument.
• Choisissez un emplacement de montage adapté. L’endroit de montage doit être bien visible depuis le siège du conducteur.
• Lors du choix de l’emplacement de montage, tenez compte de la profondeur de montage requise pour l’instrument. Respectez, notamment par rapport à des pièces mobiles (telles que des tringles, leviers etc.), une distance de sécurité suffisante.
• Dévissez la bague de fixation de l’appareil à montage et retirez-le de l’équerre de montage.
• Fixez si nécessaire l’équerre de montage au tableau de bord en utilisant deux vis appropriées.
• Enfoncez l’appareil de montage dans l’ouverture de montage et fixez-le en dévissant à nouveau la bague de fixation et en la serrant ensuite à main.
Raccordement
Le raccordement électrique ne doit être effectué que par du personnel qualifié. Afin d’éviter les courts-circuits et les endommagements de l’appareil qui en découlent,
le pôle négatif (masse) de la batterie de bord devra être déconnecté pendant le branchement.
Rebranchez le pôle négatif de la batterie uniquement lorsque vous avez entièrement raccordé l’appareil à montage et vérifié le branchement.
Pour vérifier la tension sur les câbles de tension de bord, utilisez uniquement un voltmètre ou une lampe étalon à diode car les lampes étalon normales absorbent des courants trop élevés et peuvent ainsi endommager l’électronique de bord.
Lors de la pose des câbles, veillez à ce que ceux-ci ne soient pas écrasés et qu’ils ne frottent pas contre des arêtes vives. Utilisez des passe-fils en caoutchouc au niveau des points de traversée.
Pour le raccordement, n’utilisez que des conducteurs appropriés aux véhicules. Du galon, des fils de sonnerie etc. ne conviennent pas pour être posés dans un véhicule.
Pour raccorder les câbles, utilisez uniquement des connecteurs appropriés pour véhicules que vous devez fixez aux câbles à l’aide d’outils appropriés.
Posez les câbles de raccordement si possible le long du faisceau principal de câbles dans le véhicule et évitez la formation de passants de câbles qui pourraient s’accrocher dans les pédales du véhicule. Cela peut provoquer des situations de conduite qui mettent votre vie en danger.
Le branchement de l’appareil à montage nécessite les câbles suivantes du réseau de tension de bord de votre véhicule :
• Plus d’allumage 12V (sous tension uniquement lorsque le moteur est allumé) (borne 15).
• Masse pour l’alimentation et l’éclairage de l’appareil (borne 31).
• Alimentation de 12V pour l’éclairage du tableau de bord (borne 58).
Cherchez les contacts de raccordement correspondants dans votre véhicule. En cas de doute, consultez impérativement un spécialiste.
Les contacts ou câbles auxquels l’appareil à montage sera branché doivent impérativement être protégés par un fusible correspondant.
• Débranchez le pôle négatif de la batterie de bord.
• Reliez la connexion marquée par (W) de l’appareil à montage à la masse du véhicule ou à un câble de masse (borne 31).
• Reliez la connexion marquée par (+) de l’appareil à montage au plus d’allumage 12V (borne 15). Ce câble est sous tension de 12V après avoir allumé le moteur.
• Reliez le câble blanc de l’appareil à montage à l’alimentation du tableau de bord (borne 58).
• Reliez la connexion noire de l’appareil à montage à la masse du véhicule ou à un câble de masse (borne
31).
• Vérifiez à noveau le branchement correct et rebranchez ensuite le pôle négatif de la batterie de bord.
• Essayez la fonctionnalité du voltmètre et de l’éclairage.
Utilisation
• Choisissez la couleur du rétro-éclairage en appuyant autant de fois que nécessaire sur la touche située sur la face avant de l’instrument à montage pour choisir la couleur souhaitée.
• Les couleurs d’éclairage disponibles sont rouge, vert, bleu et jaune.
Entretien et nettoyage
L’extérieur de l’appareil à montage doit être uniquement nettoyé avec un chiffon sec et doux ou un pinceau. N’utilisez en aucun cas de nettoyants agressifs ou de solutions chimiques car ils pourraient endommager la
surface du boîtier. Il n’est pas nécessaire de remplacer les ampoules pour l’éclairage du tableau de bord, la durée de vie des DEL
étant élevée.
Élimination
Il convient de procéder à l’élimination du produit au terme de sa durée de vie conformément
aux prescriptions légales en vigueur.
Caractéristiques techniques
Tension de service : ......................................................................................... 12 V=
Plage de mesure : ............................................................................................ 8 à 16V=
Couleurs du rétro-éclairage : ............................................................................ rouge/vert/bleu/jaune
Diamètre de montage : ..................................................................................... 53mm
Profondeur de montage : .................................................................................. 45mm
Cette notice est une publication de la société Conrad Electronic SE, Klaus­Conrad-Straße 1, D-92240 Hirschau/Allemagne.
Cette notice est conforme à la règlementation en vigueur lors de l´impression. Don­nées techniques et conditionnement soumis à modifications sans aucunpréalable.
© 2007 par Conrad Electronic SE. Imprimé en Allemagne.
GEBRUIKSAANWIJZING www.conrad.com
EQUUS Voltmeter met LED
Bestelnr. 85 52 08
Dit product voldoet aan de wettelijke nationale en Europese eisen.
Voorgeschreven gebruik
De EQUUS Voltmeter met LED dient voor de indicatie van de boordspanning aan boord van voertuigen. Dit inbouwinstrument is uitsluitend geschikt voor de aansluiting op een 12 V DC boordnet met de negatieve
pool van de autoaccu aan de massa en mag alleen in motorvoertuigen met dit type boordspanning worden ingebouwd en in gebruik worden genomen. Sluit het systeem nooit op een andere voedingsspanning aan.
Het apparaat mag uitsluitend in motorvoertuigen worden gebruikt, niet in de open lucht. Contact met vocht of nattigheid moet absoluut worden voorkomen. Door de wijze van montage dient de gebruiker er voor te zorgen dat het toestel tegen vocht en nattigheid beschermd wordt.
Een ander gebruik dan hier beschreven heeft de beschadiging van het product tot gevolg. Dit is bovendien met gevaren verbonden zoals bv. kortsluiting, brand, elektrische schokken, enz.
Het volledige product mag niet aangepast of omgebouwd worden. U dient te allen tijde de veiligheidsvoorschriften in acht te nemen.
Gevaren en veiligheidsvoorschriften
Bij beschadigingen ten gevolge van niet-naleving van deze gebruiksaanwijzing vervalt uw garantie. Voor vervolgschade zijn wij niet aansprakelijk.
Bij materiële schade of persoonlijke ongelukken, die door onoordeelkundig gebruik of niet-naleving van de veiligheidsvoorschriften veroorzaakt werden, aanvaarden wij geen enkele aansprakelijkheid. In dergelijke gevallen vervalt de garantie.
Een uitroepteken in een driehoek wijst op belangrijke aanwijzingen in deze gebruiksaanwijzing. Lees voor ingebruikneming de volledige handleiding door; deze bevat belangrijke aanwijzingen voor het juiste gebruik.
• Controleer het product voor u het in gebruik neemt op beschadigingen. Indien het apparaat beschadigd is, mag het niet gebruikt worden.
• Om veiligheids- en vergunningsredenen is het eigenmachtig ombouwen en/of veranderen van het product niet toegestaan.
• Als spanningsbron mag slechts het 12 V gelijkspanningboordnet (negatieve pool van de accu aan de massa van het voertuig) worden gebruikt. Sluit het inbouwinstrument nooit op een andere voedingsspanning aan.
• Zorg voor een correcte ingebruikneming. Houd u zich daarbij aan deze handleiding.
• Richt u tot een vakman als u twijfelt aan de werking, de veiligheid of het aansluiten van het apparaat.
• Controleer het inbouwinstrument en de aansluitleidingen regelmatig op beschadigingen. Indien het instrument of een aansluitkabel beschadigd zijn, dan moet het door een vakman worden hersteld zoals het hoort.
• Vermijd sterke mechanische belastingen van het product, hoge temperaturen, sterke trillingen, vocht, druip- of spatwater.
• Giet geen vloeistoffen over het inbouwinstrument. Dit kan brandgevaar of levensgevaarlijke elektrische schokken tot gevolg hebben. Indien er toch vloeistof in het apparaat is gekomen, het onmiddellijk loskoppelen van het boordnet en een vakman raadplegen.
• Houd het inbouwapparaat buiten het bereik van kinderen. Houd kinderen uit de buurt.
• Laat verpakkingsmateriaal niet zomaar laten rondslingeren. Dit is gevaarlijk speelgoed voor kinderen.
• Indien u niet zeker bent van de juiste aansluitingen of indien u vragen heeft, waarop u het antwoord niet in deze handleiding vindt, neemt u dan contact op met onze technische dienst of een andere vakman.
• Let a.u.b. op de aanvullende veiligheidsvoorschriften in de afzonderlijke hoofdstukken van deze handleiding.
Montage
De algemeen geldende veiligheidsvoorschriften en maatregelen bij montagewerkzaamheden in, om en rond het voertuig moeten in elk geval worden opgevolgd. Houd rekening met de veiligheidsaanwijzingen van de fabrikant van het voertuig.
Wijzigingen aan het voertuig, die voor het inbouwen van het product nodig zijn, moeten altijd zo worden uitgevoerd, dat hierdoor geen beperking van de verkeersveiligheid of van de constructieve stabiliteit van de auto ontstaat. Mocht er twijfel bestaan over de keuze van de inbouwplaats, raadpleeg dan uw garagebedrijf.
Let op dat bij het boren van montagegaten elektrische kabels, remleidingen en dergelijke niet worden beschadigd.
Neem bij gebruik van gereedschap voor de montage altijd de veiligheidsinstructies van de fabrikant van het betrokken gereedschap in acht.
Houd bij de montage van het product rekening met het gevaar, dat bij een ongeluk kan uitgaan van losgerukte apparatuur. Bevestig daarom het inbouwinstrument veilig en op een plaats die geen gevaar kan opleveren voor de passagiers.
Het inbouwinstrument kan met de meegeleverde montagehoeken worden bevestigd op het dashboard of in een geschikte opening van het dashboard.
In de handel zijn bovendien geschikte op- en inbouwbehuizingen met een genormeerde opening voor inbouwinstrumenten beschikbaar (deels voertuigspecifiek), waarin het instrument eveneens kan worden gemonteerd.
• Kies een geschikte montageplaats. De plaats van inbouw moet voor de bestuurder goed zichtbaar zijn.
• Houd bij de keuze van de inbouwplaats rekening met de inbouwdiepte, die het instrument nodig heeft. Houd met name tot bewegende voertuigonderdelen (stangen, hefbomen, enz.) een voldoende veiligheidsafstand aan.
• Draai de bevestigingsring van het inbouwinstrument af, en neem het uit de montagehoek.
• Bevestig ev. de montagehoek met 2 geschikte schroeven op het dashboard.
• Steek het inbouwinstrument door de montageopening en bevestig het, door de bevestigingsring terug op te schroeven en handvast aan te trekken.
Aansluiting
De elektrische aansluiting dient uitsluitend door een deskundige uitgevoerd te worden. Om kortsluiting en hieruit resulterende beschadigingen van het apparaat te voorkomen,
moet tijdens het aansluiten de minpool (aarde) van de autoaccu worden losgekoppeld. Sluit de minpool van de accu pas weer aan, wanneer u het inbouwinstrument volledig
aangesloten en de aansluiting gecontroleerd heeft. Gebruik voor de controle van de spanning aan boordspanningskabels alleen een
voltmeter of een diodetester, omdat normale controlelampen te hoge stromen opnemen en daardoor de boordelektronica zou kunnen beschadigen.
Denk er bij het plaatsen van de aansluitleidingen aan, dat deze niet mogen worden gekwetst of schuren tegen scherpe randen! Gebruik op doorvoerplaatsen rubberen tules!
Gebruik voor het aansluiten uitsluitend voor voertuigen geschikte leidingen. Litzedraad, beldraadleidingen enz. zijn niet geschikt voor gebruik in voertuigen.
Voor het aansluiten van de leidingen mogen verder alleen voor voertuigen geschikte connectoren worden gebruikt, die met geschikt gereedschap op de leidingen worden aangebracht.
Leg de aansluitleidingen indien mogelijk langsheen de hoofdkabelboom van het voertuig en vermijd kabellussen, die bijv. in de pedalen van het voertuig kunnen worden gevangen. Hierdoor kunnen levensgevaarlijke situaties ontstaan tijdens het rijden.
Voor het aansluiten van het inbouwinstrument zijn de volgende leidingen nodig uit het boordspanningsnet van uw voertuig:
• 12V-ontstekingsplus (mag alleen bij ingeschakeld contact stroom voeren) (klem 15).
• Massa voor de voeding en de verlichting van het instrument (klem 31).
• 12V-voeding voor de verlichting van het instrument (klem 58). Zoek de betrokken aansluitcontacten in uw voertuig. Vraag bij onduidelijkheden hulp van een vakman. De contacten resp. leidingen, waarop het inbouwinstrument is aangesloten, moeten absoluut zijn gezekerd
met een geschikte zekering.
• Koppel de minpool van de boordaccu los.
• Verbind de met (W) aangeduide aansluiting op het inbouwinstrument met de massa van het voertuig of een
massaleiding (klem 31).
• Verbind de met (+) aangeduide aansluiting op het inbouwinstrument met de 12V-ontstekingsplus (klem
15). Dit is een leiding, die bij ingeschakeld contact 12V voert.
• Verbind de white leiding op het inbouwinstrument met de voeding van de verlichting van het dashboard (klem 58).
• Verbind de zwarte leiding op het inbouwinstrument met de massa van het voertuig of een massaleiding (klem 31).
• Controleer nogmaals de correcte aansluiting en sluit dan de minpool van de boordaccu terug aan.
• Controleer of de Voltmeter en de verlichting werken.
Bediening
• Selecteer de kleur van de achtergrondverlichting, door bij ingeschakelde voertuigverlichting de toets aan de voorzijde van het inbouwinstrument net zo vaak in te drukken, tot de gewenste verlichtingssterkte is geselecteerd.
• Als verlichtingskleuren staan rood, groen, blauw en geel ter beschikking.
Onderhoud en verzorging
De buitenkant van het inbouwinstrument mag slechts met een zachte, droge doek of kwast worden gereinigd. U mag in geen geval agressieve reinigingsproducten of chemische oplosmiddelen gebruiken daar hierdoor
het oppervlak van de behuizing beschadigd kan worden. Dankzij de lange levensduur van LED’s hoeven geen lampen van de binnenverlichting te worden vervangen.
Verwijdering
Het product dient na afloop van de levensduur volgens de geldende wettelijke voorschriften
afgevoerd te worden.
Technische gegevens
Voedingsspanning: ......................................................................... 12 V=
Meetbereik: ..................................................................................... 8-16V=
Verlichtingskleuren: ........................................................................ rood/groen/blauw/geel
Inbouwdiameter: ............................................................................. 53mm
Inbouwdiepte: ................................................................................. 45mm
Deze gebruiksaanwijzing is een publicatie van Conrad Electronic SE, Klaus­Conrad-Straße 1, D-92240 Hirschau/Duitsland.
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.
© 2007 by Conrad Electronic Benelux B.V. Printed in Germany.
Loading...
