SLO - NAVODILO ZA NAMESTITEV IN UPORABO Št. izd. :
842109
www.conrad.si
TERMOMETER ZA VODO / OLJE
Št. izdelka: 842109
1
NAMEN UPORABE
Termometer za vodo / olje je namenjen za prikaz temperature vode oziroma olja v motornih vozilih.
Ta vgradni instrument je dopusten za priklju
polom akumulatorja na karoseriji in je lahko vgrajen in obratuje samo v vozilih s to vrsto napetosti.
Izdelka nikoli ne priključite na drugo napajanje.
Uporaba je dopustna samo v notranjosti vozila, torej ne na prostem. Kontakt z vlago ali mokroto je
potrebno nujno preprečiti. Zaradi vrste vgradnje morate zagotoviti, da bo instrument zaščiten pred
vlago in mokroto.
Druga uporaba od prej opisane vodi k poškodovanju tega izdelka. Poleg tega je to povezano z
nevarnostmi, kot je kratek stik, požar, električni udarec, itd.
Celotnega izdelka ne smete spremeniti oziroma rekonstruirati.
Varnostne napotke morate nujno upoštevati.
VARNOSTNI IN NEVARNOSTNI NAPOTKI
Za škode, ki nastanejo z neupoštevanjem teh navodil, ne velja več pravica iz
garancije. Za posledične škode ne prevzemamo odgovornosti!
Za materialne škode ali poškodbe oseb, ki nastanejo z nepravilno uporabo ali z
neupoštevanjem varnostnih napotkov, ne prevzemamo odgovornosti! V takšnih
primerih ne velja več pravica iz garancije.
Klicaj v trikotniku nakazuje na pomembne napotke v navodilih. Pred začetkom
obratovanja preberite celotna navodila, le-ta vsebujejo pomembne napotke za
pravilno obratovanje.
• Pred začetkom obratovanja preverite, če je izdelek poškodovan. V primeru prisotnih škod,
izdelka ne smete obratovati.
• Iz varnostnih in dostopnih razlogov samodejna predelava in / ali sprememba izdelka ni
dopustna.
• Kot vir napetosti lahko uporabite samo 12V enosmerno napetost električnega omrežja vozila
(negativen pol akumulatorja na karoseriji vozila). Termometra nikoli ne priključite na drugo
napajanje.
• Pazite na pravilen začetek obratovanja. Pri tem upoštevajte ta navodila.
• V primeru dvomov o načinu delovanja, varnosti ali priključitvi naprave se obrnite na
strokovnjaka.
• Občasno preverite če so termometer in priključni kabli poškodovani. Če je termometer ali
priključni kabel poškodovan, naj ga popravi strokovnjak.
• Preprečite močno mehansko obremenitev izdelka in ga ne izpostavite močnim vibracijam ali
škropljenju.
• Po termometru nikoli ne zlivajte tekočin. Obstaja visoka nevarnost požara ali življenjsko
nevarnega električnega udarca. Če kljub temu pride tekočina v notranjost naprave, napravo takoj
odstranite z napajanja in se obrnite na strokovnjaka.
• Termometer ne sodi v otroške roke. Izdelek hranite izven dosega otrok.
• Embalaže ne pustite ležati naokoli, ker lahko le-ta postane nevarna igra
čitev na 12V enosmerno napetost vozila z negativnim
ča za otroke.
2
• V primeru dvomov o opravilni priključitvi ali v primeru vprašanj, na katera ni odgovorjeno v
teh navodilih, se obrnite na našo tehnično pomoč ali drugega strokovnjaka.
• Upoštevajte tudi dodatne varnostne napotke v posameznih poglavjih teh navodil.
MONTAŽA
Splošne veljavne varnostne predpise in ukrepe pri montaži je potrebno nujno
upoštevati. Poleg tega upoštevajte varnostne predpise proizvajalca vozila.
Spremembe na vodili, ki so potrebne zaradi vgradnje izdelka, morajo biti vedno
izvedene tako, da ne obstaja vpliv na varnost v prometu ali konstruktivno
stabilnost vozila. V primeru dvomov o izbiri mesta vgradnje, se pozanimajte pri
vašem prodajalcu vozila.
Pred vrtanjem lukenj se prepričajte, da s tem ne bodo poškodovani električni kabli,
cevi zavore, itd.
Pri uporabi orodij za vgradnjo upoštevajte varnostne napotke proizvajalca orodja.
Pri vgradnji izdelka upoštevajte nevarnost nesreče, ki lahko obstaja z odtrganimi
napravami v primeru nesreče. Zaradi tega termometer varno pritrdite na mestu,
na katerem ne obstaja nevarnost za sovoznike.
Montaža instrumenta
Vgradni instrument lahko pritrdite s priloženim montažnim kotnikom na armaturni plošči ali v
ustrezno odprtino v armaturni plošči.
V trgovini lahko kupite tudi primerna ohišja z odprtino za vgradne instrumente (delno celo glede na
vozilo), v katerega lahko instrument prav tako namestite.
• Izberite primerno mesto za montažo. Mesto vgradnje mora biti z voznikovega sedeža dobro
vidno.
• Pri izbiri mesta vgradnje upoštevajte globino vgradnje, katero
potrebuje instrument. Še posebej od premičnih delov vozila
(vzvod, itd.) imejte zadostno varnostno razdaljo.
• Odvijte pritrdilni obroč z vgradnega instrumenta in ga potegnite
iz montažnega kotnika.
• Montažni kotnik eventualno pritrdite z 2 primernima vijakoma
na armaturno ploščo.
• Instrument vtaknite v odprtino za montažo in ga pritrdite tako, da obroč spet privijete.
3
Montaža dajalnika
Priložen dajalnik bo glede na namen uporabe kot termometer vode ali olja privit na motor (namesto
prisotnega vijaka za izpust olja oziroma na za to predvideno luknjo v hladilnem krogu). Če navoj na
motorju ne paše k navoju priloženega dajalnika, lahko posebej kupite ustrezne adapterje.
Pred montažo se pri vašem prodajalcu vozila pozanimajte o primernem mestu vgradnje in o
primerni velikosti navoja.
• Eventualno spustite motorno olje iz oljne kadi oziroma hladilno tekočino.
• Odstranite vijak za izpust olja oziroma prisoten slepi vijak v hladilnem krogu.
• Priložen dajalnik (eventualno v povezavi z adapterjem) privijte na navoj na motorju. Za to ne
uporabite preveč sile, ker je navoj drugače lahko poškodovan. Pazite na to, da boste enventualna
tesnila spet vstavili oziroma jih zamenjali.
• Preverite tesnost privitja po zaključeni montaži tako, da zaženete motor in ga pustite nekaj časa
teči. Pri tem na dajalniku olje oziroma hladilna tekočina ne sme izstopati.

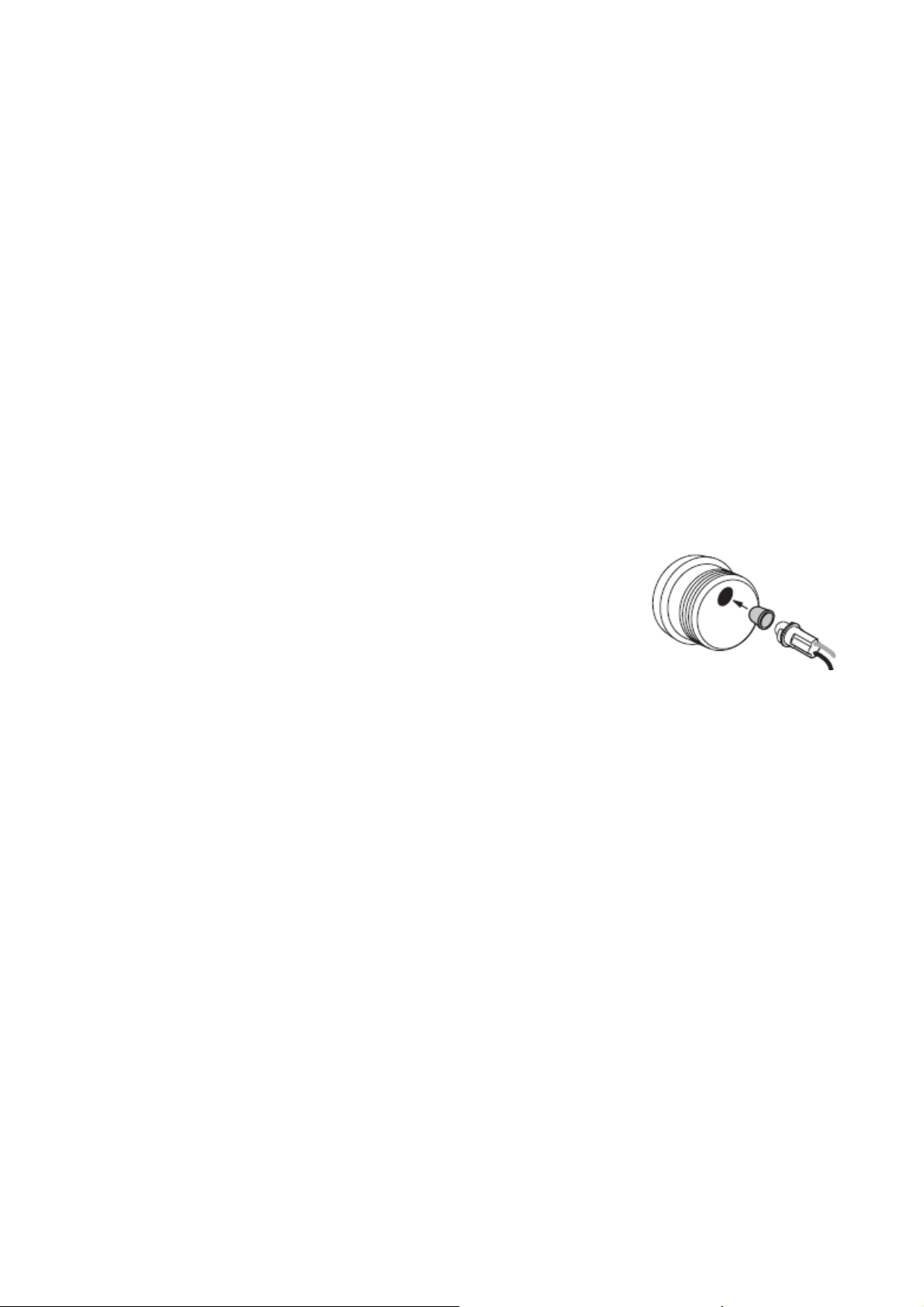

SPREMEMBA BARVE OSVETLITVE / MENJAVA ŽARNICE
• Držalo žarnice potegnite iz zadnje strani instrumenta.
• Enega izmed priloženih pokrovov nataknite na žarnico luči.
• Za menjavo žarnice, potegnite držalo žarnice ven in vstavite novo
žarnico.
• Držalo spet vtaknite v instrument.
4
PRIKLJUČITEV
Električno priključitev naj izvede samo strokovnjak.
Za preprečitev kratkih stikov in iz teh nastalih poškodb naprave, mora biti med
priključitvijo minus pol (masa) akumulatorja vozila odklopljen.
Minus pol akumulatorja priključite nazaj šele takrat, ko je instrument popolnoma
priključen in ko ste preverili priključitev.
Kontakti oziroma kabli iz električnega omrežja vozila, na katere bo priključen
instrument, morajo nujno biti zavarovani z ustrezno varovalko.
Za preveritev napetosti na kablih električnega omrežja vozila uporabite samo
voltmeter ali diodno lučko, ker lahko normalne testne lučke porabijo previsoke
toke in tako poškodujejo elektroniko vozila.
Pri položitvi kablov pazite na to, da ti ne bodo stisnjeni ali da ne bodo drseli ob
ostre robove. Pri točkah napeljave uporabite gumijaste tulce.
Za priključitev uporabite izključno primerne kable za vozilo.
Za priključitev kablov lahko uporabite samo vtiče primerne za vozilo, ki jih morate
z ustreznim orodjem namestiti na kable.
Priključne kable položite po možnosti vzdolž glavnega kabelskega snopa v vozilu in
preprečite proste kabelske cevi, ki se lahko npr. ujamejo v pedalih vozila. S tem
lahko nastanejo življenjsko nevarne situacije med vožnjo.

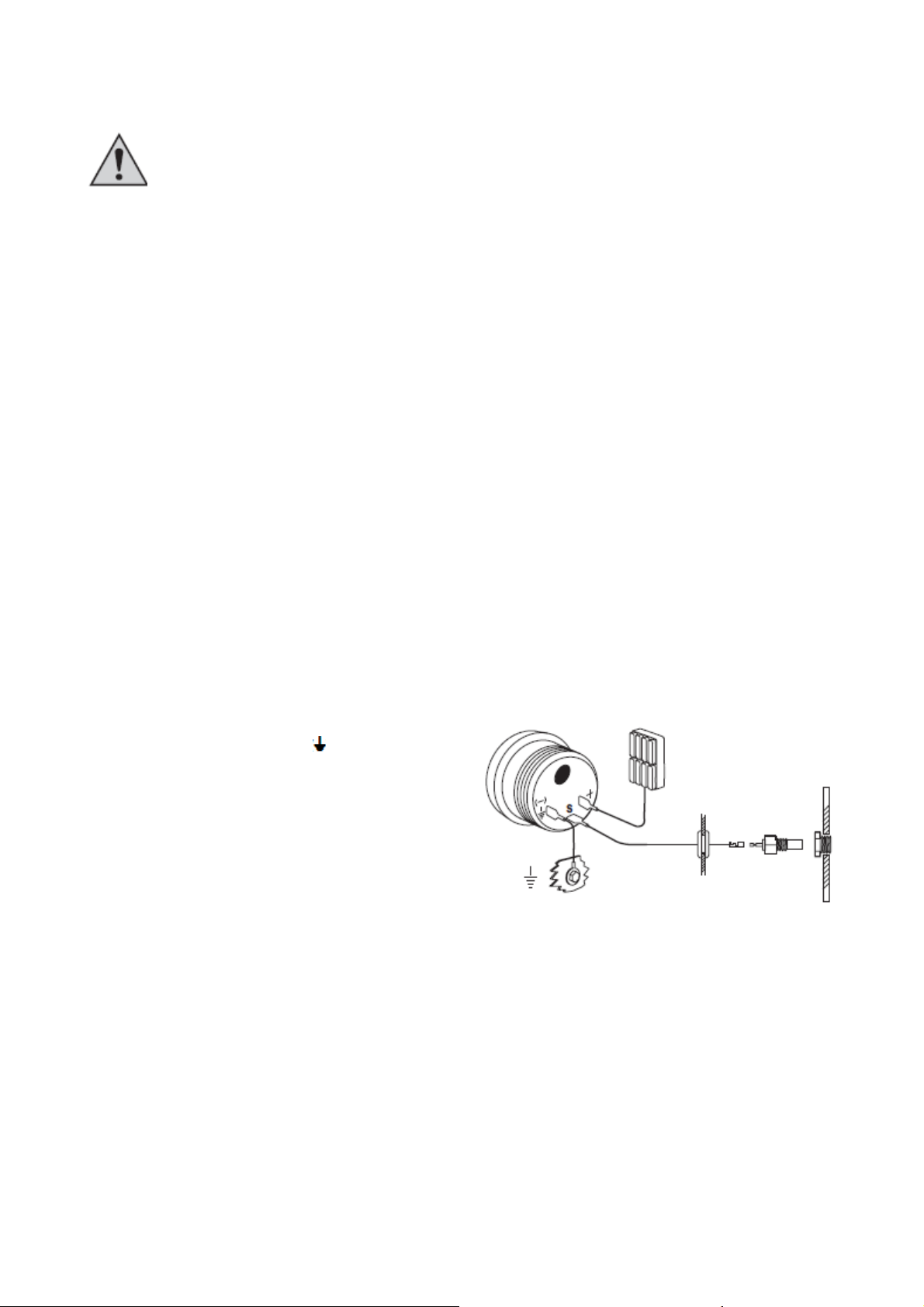

• Odklopite minus pol akumulatorja vozila.
• Priključek označen z ( ) na instrumentu
povežite z maso vozila ali z kablom mase
(sponka 31).
• S (+) označen priključek na instrumentu
povežite z 12V plus vžigom (sponka 15). To je
kabel, ki ima pri vklopljenem vžigu 12V.
• Bel kabel luči na instrumentu povežite z
napajanjem za osvetlitev armaturne plošče
(sponka 58).
• Črn kabel luči na instrumentu povežite maso vozila ali z kablom mase (sponka 31).
• Priključek dajalnika (S) na instrumentu povežite s priključnim kontaktom prej nameščenega
dajalnika na motorju,
• Še enkrat preverite pravilno priključitev in nato spet priključite minus pol akumulatorja vozila.
• Preverite, če instrument in luči delujejo.
5
VZDRŽEVANJE IN ČIŠČENJE
Zunanjost izdelka očistite samo z mehko, suho krpo ali čopičem.
V nobenem primeru ne uporabite čistil, ker je lahko poškodovana površina ohišja.
ODSTRANITEV
Neuporaben izdelek odstranite v skladu z veljavnimi zakonskimi določbami.
TEHNIČNI PODATKI
Obratovalna napetost: 12V=
Merilno območje: 50-150oC
Žarnica: 12V/1, 7W/W2, 1x9, 5d
Barve osvetlitve: bela, rdeča, zelena
Premer vgradnje: 52 mm
6
GARANCIJSKI LIST
Izdelek:
Kat. št.:
Garancijska Izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga
potrošniku. Garancija velja na območju Republike Slovenije. Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali
z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe,
malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje
pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus-Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z
izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva nakupa izdelka, kar kupec dokaže s priloženim, pravilno izpolnjenim garancijskim
listom.
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11 248
www.conrad.si, info@conrad.si
