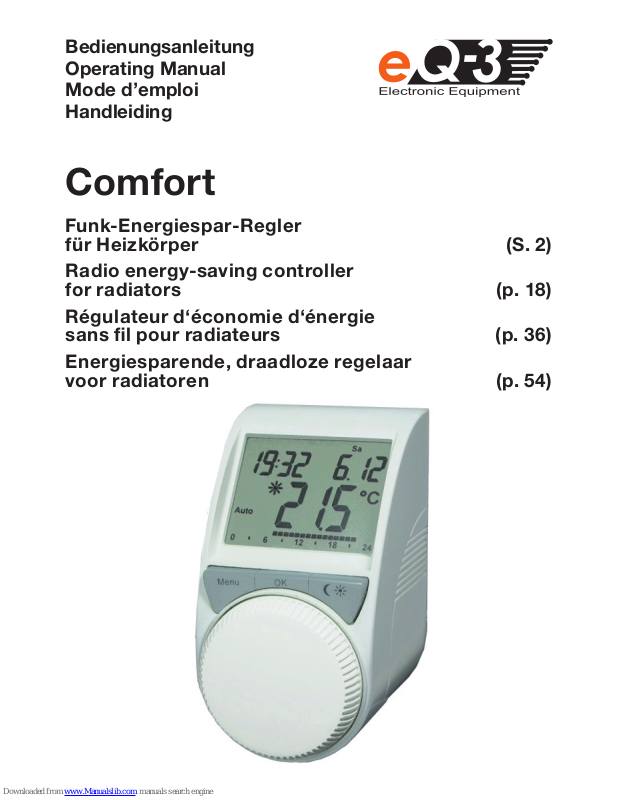

Page 1
1
Bedienungsanleitung
Operating Manual
Mode d’emploi
Handleiding
Comfort
Funk-Energiespar-Regler
für Heizkörper (S. 2)
Radio energy-saving controller
for radiators (p. 18)
Régulateur d‘économie d‘énergie
sans fil pour radiateurs (p. 36)
Energiesparende, draadloze regelaar
voor radiatoren (p. 54)
Page 2
2
Inhaltsverzeichnis
Bedienung und Display ...................................................3
Allgemeine Funktion ........................................................4
Schritt 1: Batterien einlegen (wechseln) .........................4
Schritt 2: Datum und Uhrzeit einstellen ..........................5
Schritt 3: Energiespar-Regler montieren ........................6
1. Wochenprogramm einstellen ...................................7
2. Wochenprogramm: Beispiele ..................................8
3. Betriebsmodi ............................................................9
4. Konfigurationsmenü .................................................9
5. Display-Inhalt im Normalbetrieb ............................10
6. Anlernen von Funkkomponenten ...........................10
7. Ablernen von Funkkomponenten ...........................10
8. Betrieb mit Wandthermostat ..................................11
9. Urlaubsfunktion einstellen .....................................11
10. Komfort- und Absenktemperatur ...........................12
11. Kindersicherung/Bediensperre..............................12
12. Heizpause einstellen ..............................................12
13. Frostschutzbetrieb einstellen.................................13
14. Fenster-auf-Funktion ..............................................13
15. Offset-Temperatur einstellen .................................14
16. Werkseinstellungen wieder herstellen ...................14
17. Bestimmungsgemäßer Einsatz ..............................14
18. Fehlerbehebung und Wartung ...............................15
19. Entsorgungshinweis ...............................................15
20. Sicherheitshinweis .................................................16
21. Adapterübersicht ....................................................16
22. Hinweise zum Funkbetrieb .....................................17
23. Technische Eigenschaften .....................................17
Lesen Sie diese Anleitung sorgfältig, um das Gerät in Betrieb zu nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf.
1. Ausgabe Deutsch 09/2010
Dokumentation © 2010 eQ-3 Ltd., Hong Kong.
Alle Rechte vorbehalten.
CC-RT-RX-VM-W-R5, V2.1 901-31
Page 3
3
A
B
C
D
E
F
G
H
I

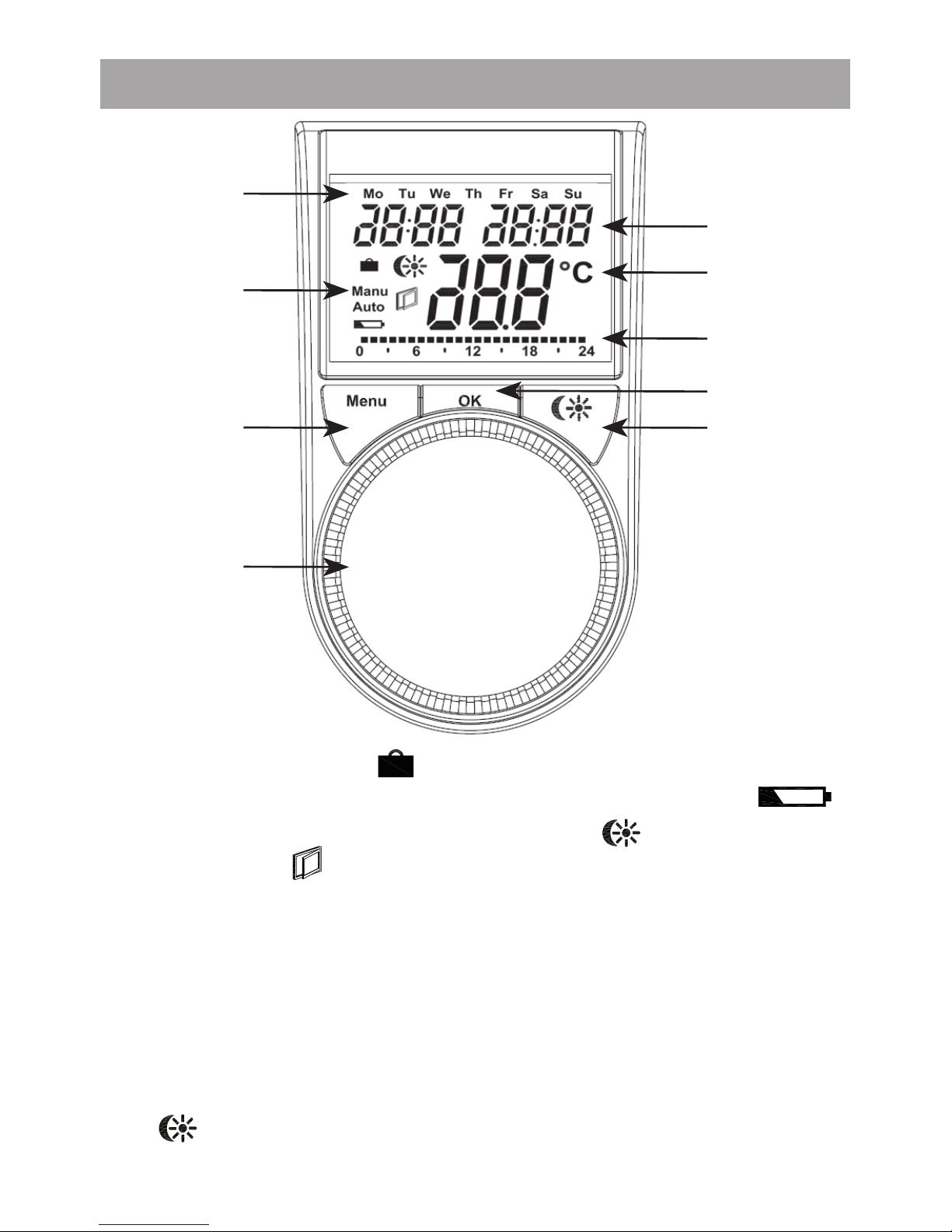

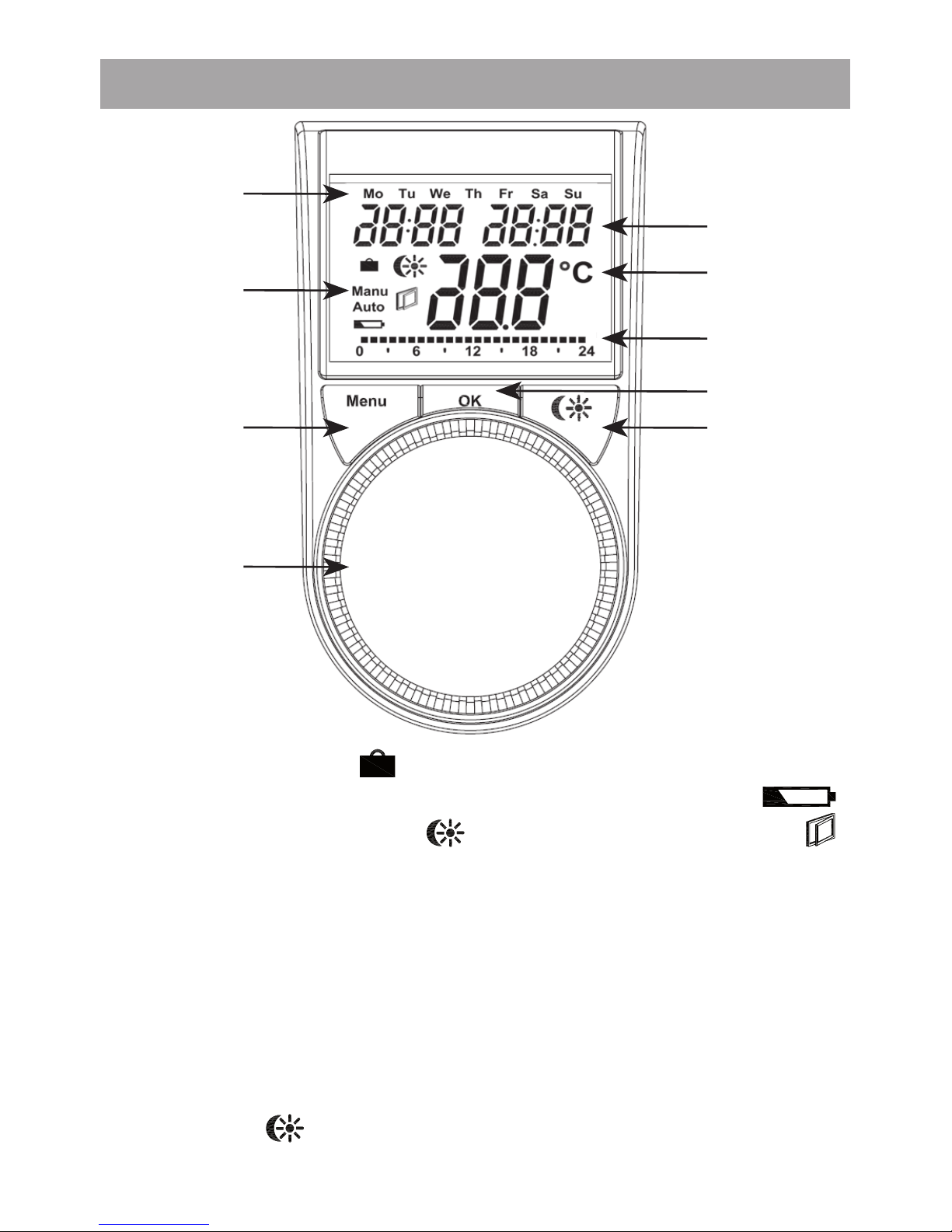

Bedienung und Display
A Wochentag
B Urlaubsfunktion (
), Manueller Betrieb (Manu), Au-
tomatikbetrieb (Auto), Batterie-leer-Symbol (
),
Absenk-/Komforttemperatur (
), Fenster-auf-Sym-
bol (
)
C Menü-Taste: Taste länger als 3 Sekunden drücken zum
Öffnen des Konfigurationsmenüs
D Stellrad: Einstellungen vornehmen (z. B. Temperatur)
E Zeit- und Datumsanzeige, Menüpunkte, Funktionen
F Temperaturanzeige, aktuelle Solltemperatur
G eingestellte Schaltzeiträume im Wochenprogramm
H OK-Taste: zum Bestätigen/Speichern, Anlernen
I
-Taste: Umschalten zwischen Absenk- und Kom-
forttemperatur
Page 4
4
Allgemeine Funktion
Der Energiespar-Regler für Heizkörper regelt zeitgesteuert
die Raumtemperatur. Der Stellantrieb bewegt ein Ventil, um
den Wärmezustrom am Heizkörper zu steuern. Der Regler passt auf alle gängigen Heizkörperventile. Das große
beleuchtete Display dient zur komfortablen Bedienung.
Über einen Funkempfänger kann das Gerät Befehle von
angelernten Systemkomponenten empfangen.
Die Montage erfolgt in 3 einfachen Schritten.

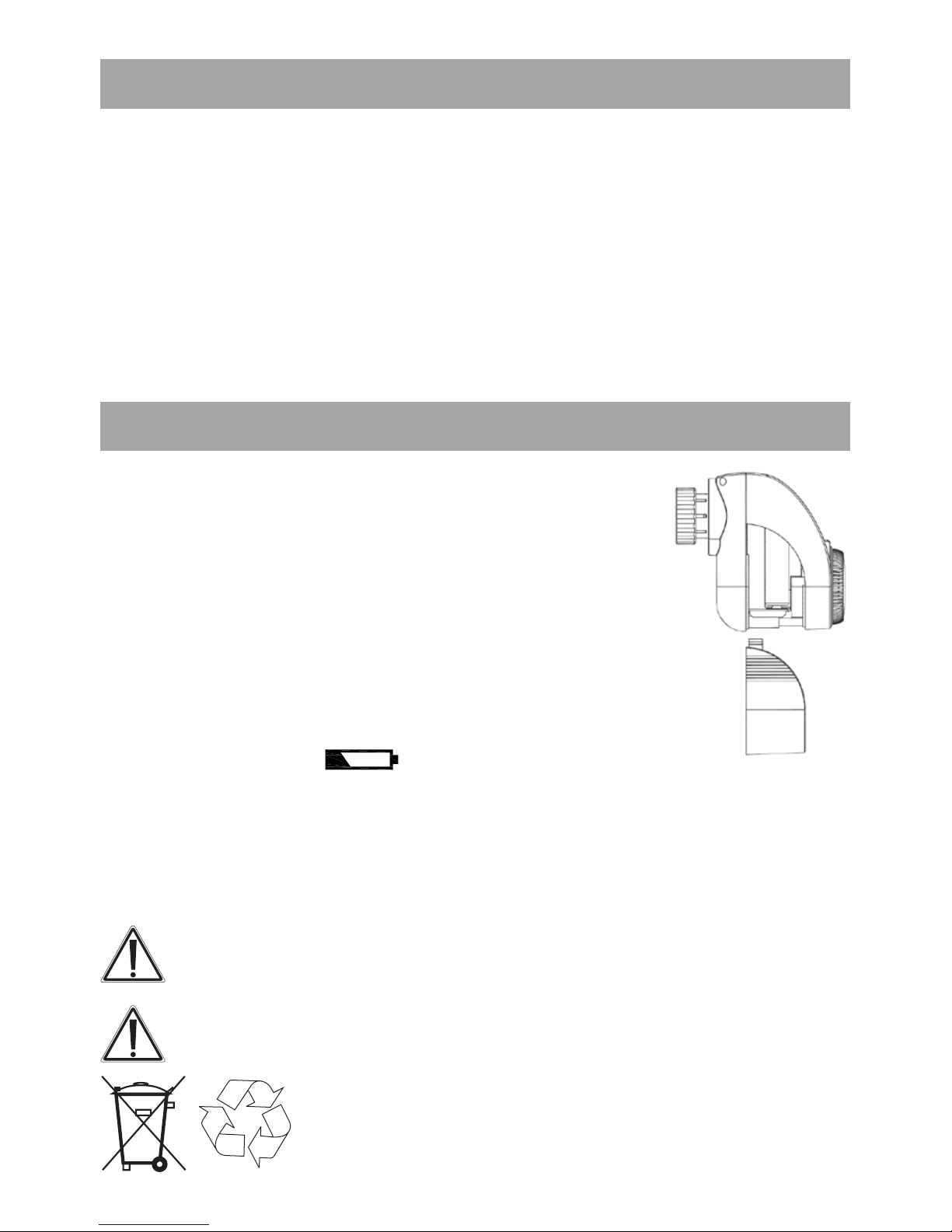

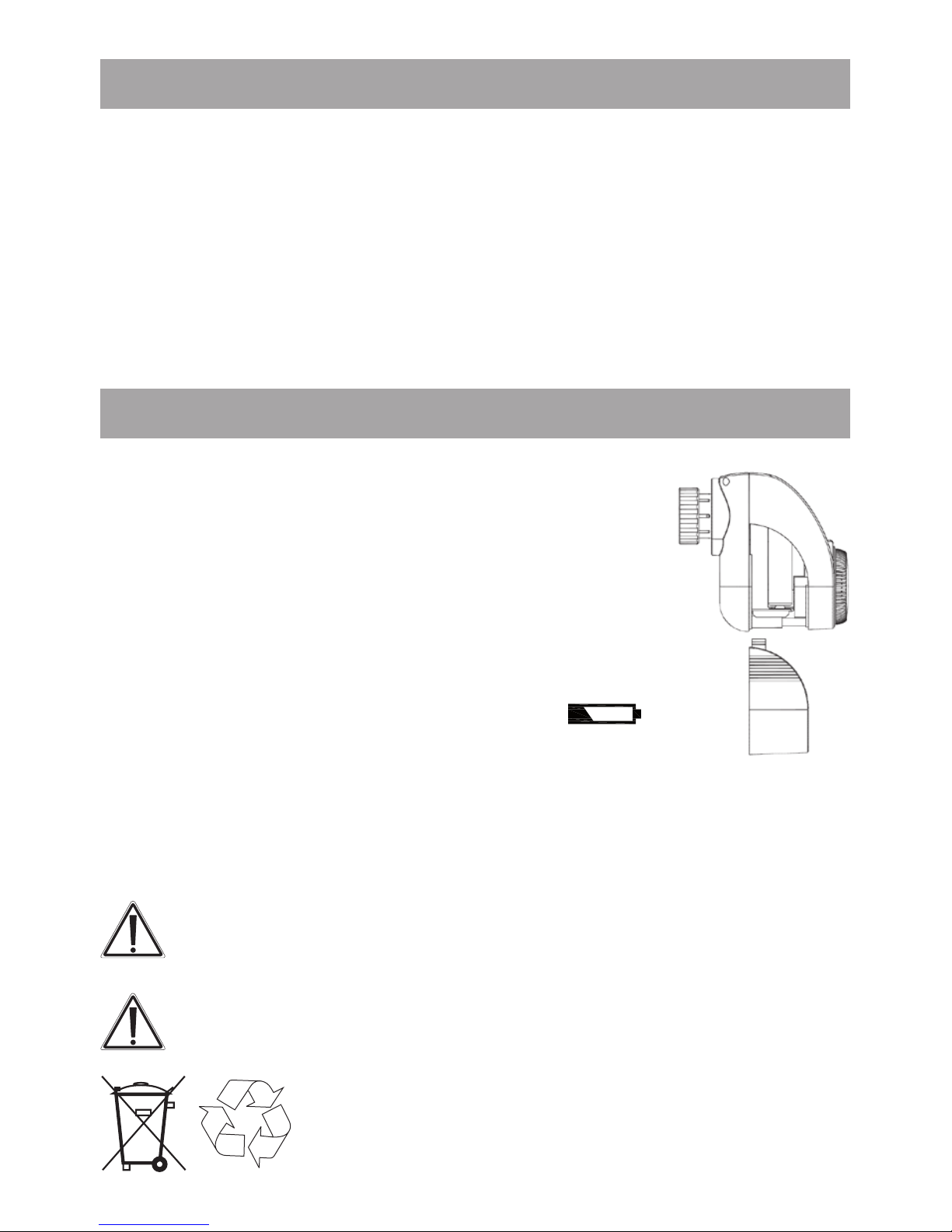

Schritt 1: Batterien einlegen (wechseln)
Batteriefachdeckel abziehen•
2 neue LR6-Batterien (Mignon/AA) po-•
lungsrichtig in die seitlichen Batteriefächer einlegen
Batteriefachdeckel wieder aufsetzen •
und einrasten
Die Lebensdauer neuer Alkali-Batterien
beträgt ca. zwei Jahre. Ein Batteriesymbol
(
) weist darauf hin, dass die Batterien
auszutauschen sind. Nach Entnahme der Batterien sollte
bis zum Einlegen der neuen Batterien ca. 1 Minute gewartet
werden. Ein Betrieb mit Akkus ist nicht möglich.
Normale Batterien dürfen niemals aufgeladen werden. Es besteht Explosionsgefahr.
Batterien nicht ins Feuer werfen!
Batterien nicht kurzschließen!
Verbrauchte Batterien gehören nicht in
den Hausmüll! Entsorgen Sie diese in
Ihrer örtlichen Batteriesammelstelle!
Page 5
5

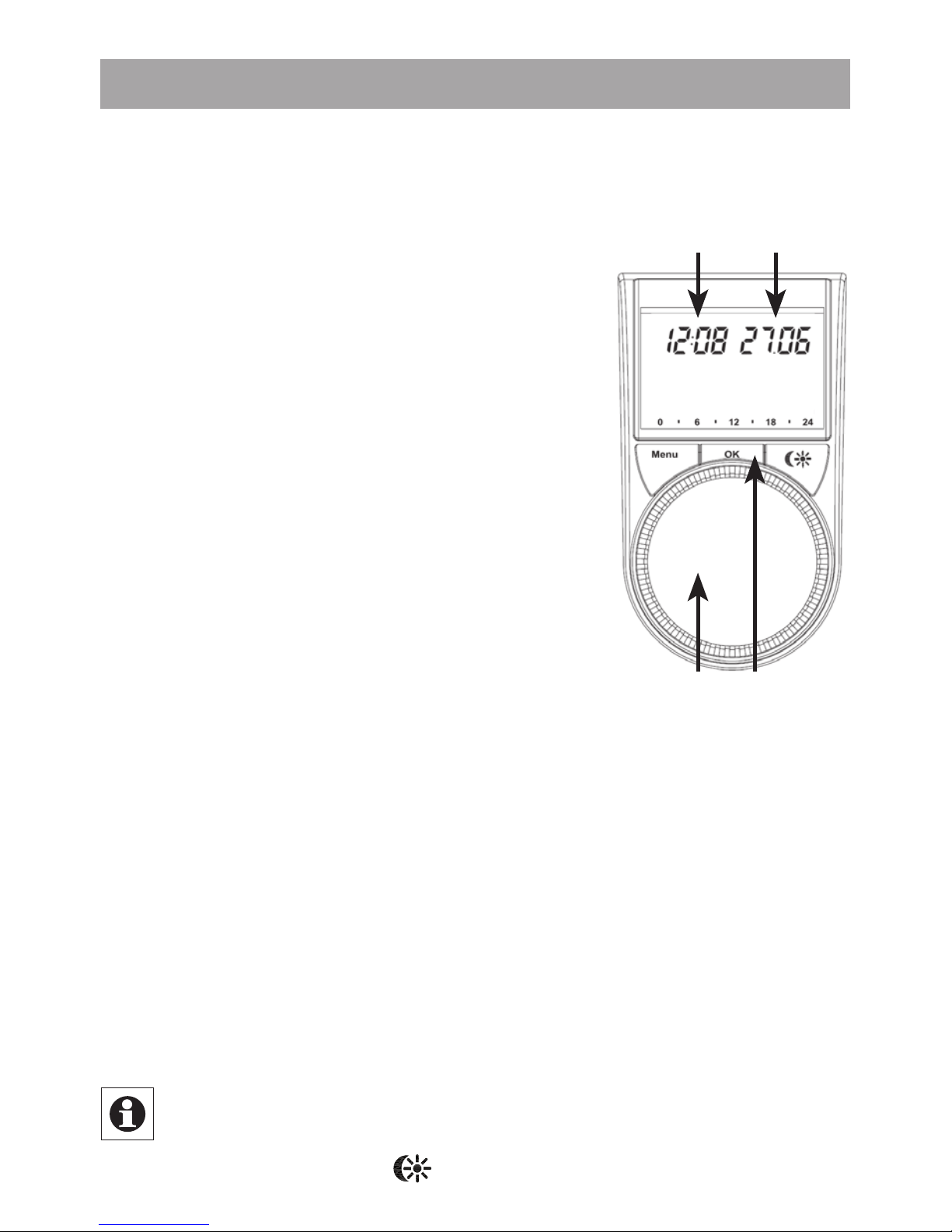

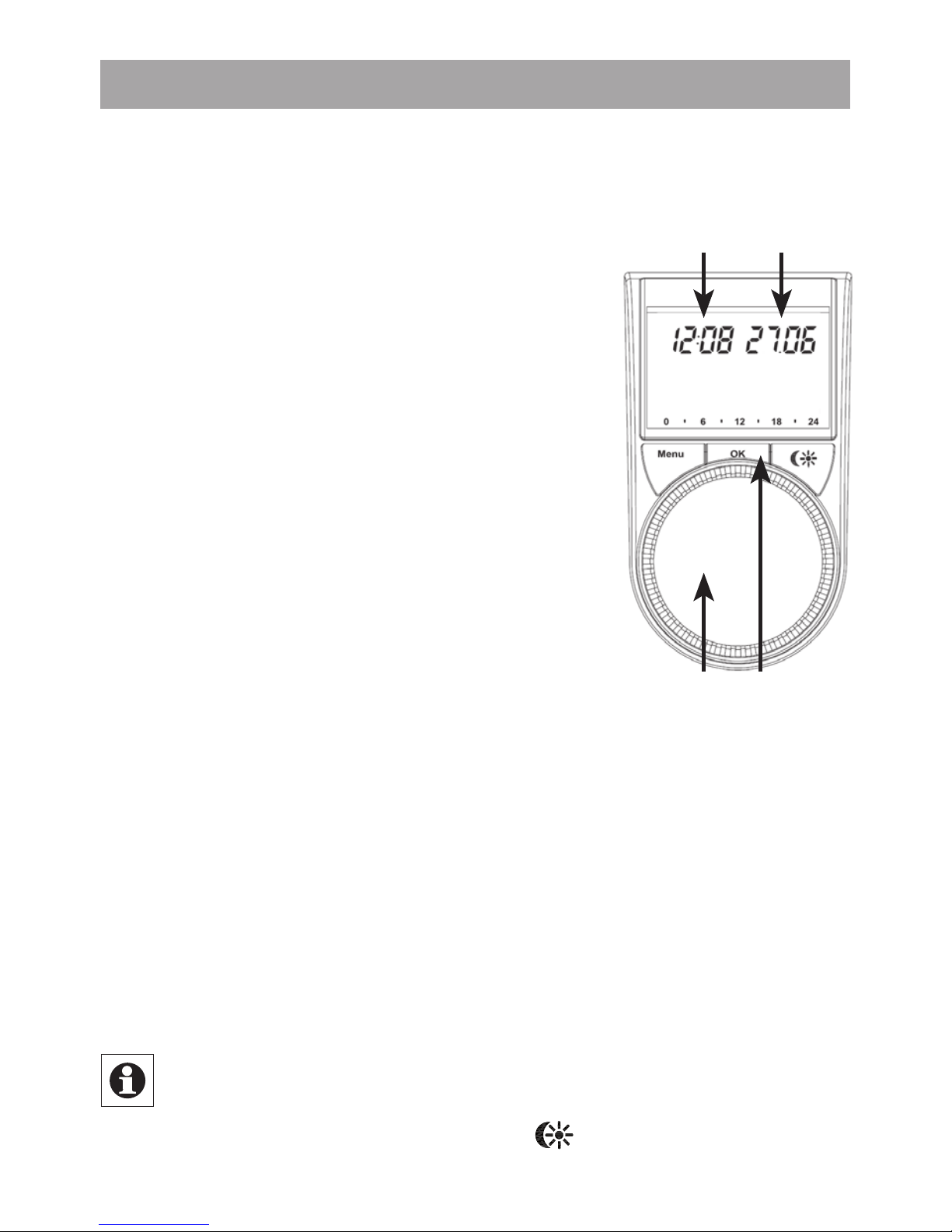

Schritt 2: Datum und Uhrzeit einstellen
Wenn Batterien eingelegt oder ausgetauscht werden, wird
nach kurzer Anzeige der Firmware-Versionsnummer automatisch Datum und Uhrzeit abgefragt.
Jahr (B) mit Stellrad (C) einstellen•
Mit OK (D) bestätigen•
Monat (B) mit Stellrad (C) einstellen•
Mit OK (D) bestätigen•
Tag (B) mit Stellrad (C) einstellen•
Mit OK (D) bestätigen•
Stunde (A) mit Stellrad (C) einstellen•
Mit OK (D) bestätigen•
Minute (A) mit Stellrad (C) einstellen•
Mit OK (D) bestätigen•
Während der Eingaben fährt der Motor den Steuerstift
bereits zurück.
Die Anzeige „InS“ mit drehendem „•
∏
“ weist darauf
hin, dass der Motor noch zurückfährt. Sobald der Stellantrieb am Ventil montiert werden kann, steht nur „InS“
im Display.
Das Wochenprogramm und andere Einstellungen •
können vor der Montage angepasst werden. Drücken
Sie dazu die Menü-Taste, während in der Anzeige „InS“
s t e h t . M e h r D e t a i l s fi n d e n S i e u n t e r „ 4 . K o n fi g u r a t i o n s m e n ü “ .
Nach abgeschlossener Programmierung steht erneut „InS“ •
im Display und die Montage (Schritt 3) kann erfolgen.
Während „InS“ im Display steht, kann bereits vor der
Montage durch kurzen Druck der
-Taste die Anlern-
funktion aktiviert werden.
A
CBD
Page 6
6

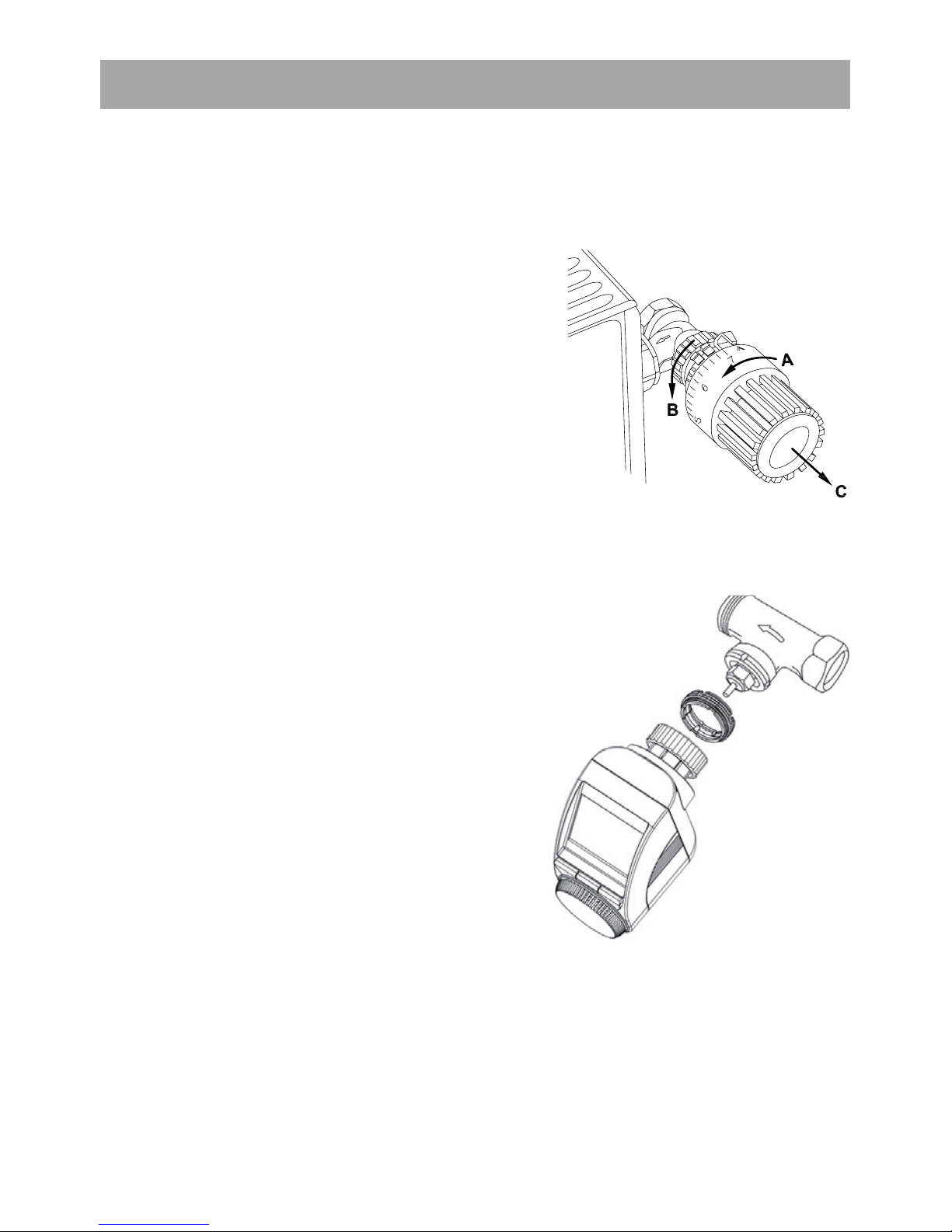

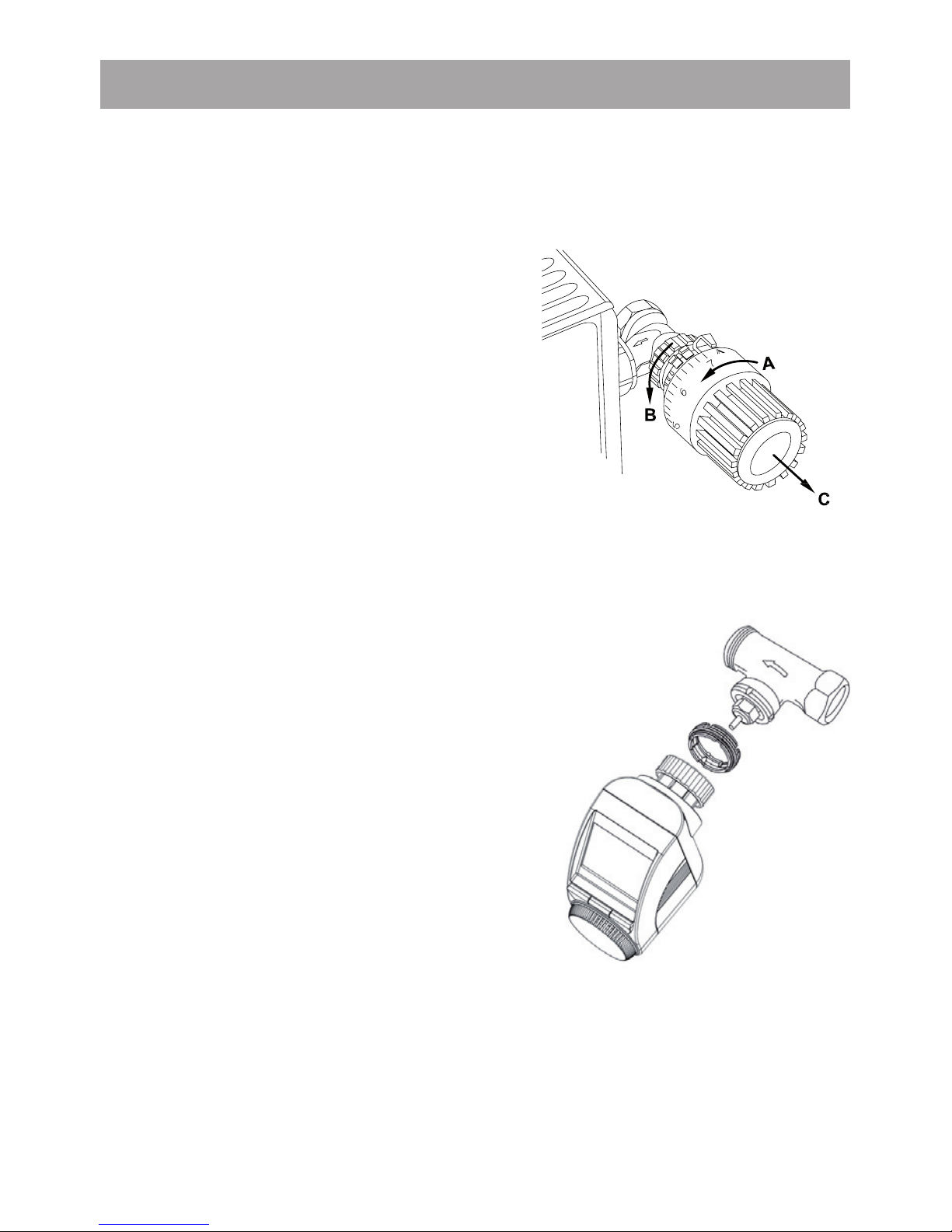

Schritt 3: Energiespar-Regler montieren
Der Stellantrieb kann auf alle gängigen Heizungsventile
montiert werden. Ein Ablassen von Wasser oder ein Eingriff ins Heizungssystem sind dabei nicht notwendig. Zuerst ist der alte Thermostatkopf zu entfernen:
Thermostatkopf bis zum End- •
anschlag nach links drehen (A)
Befestigung des Thermostat-•
kopfes lösen (B)
Thermostatkopf vom Ventil ab-•
ziehen (C)

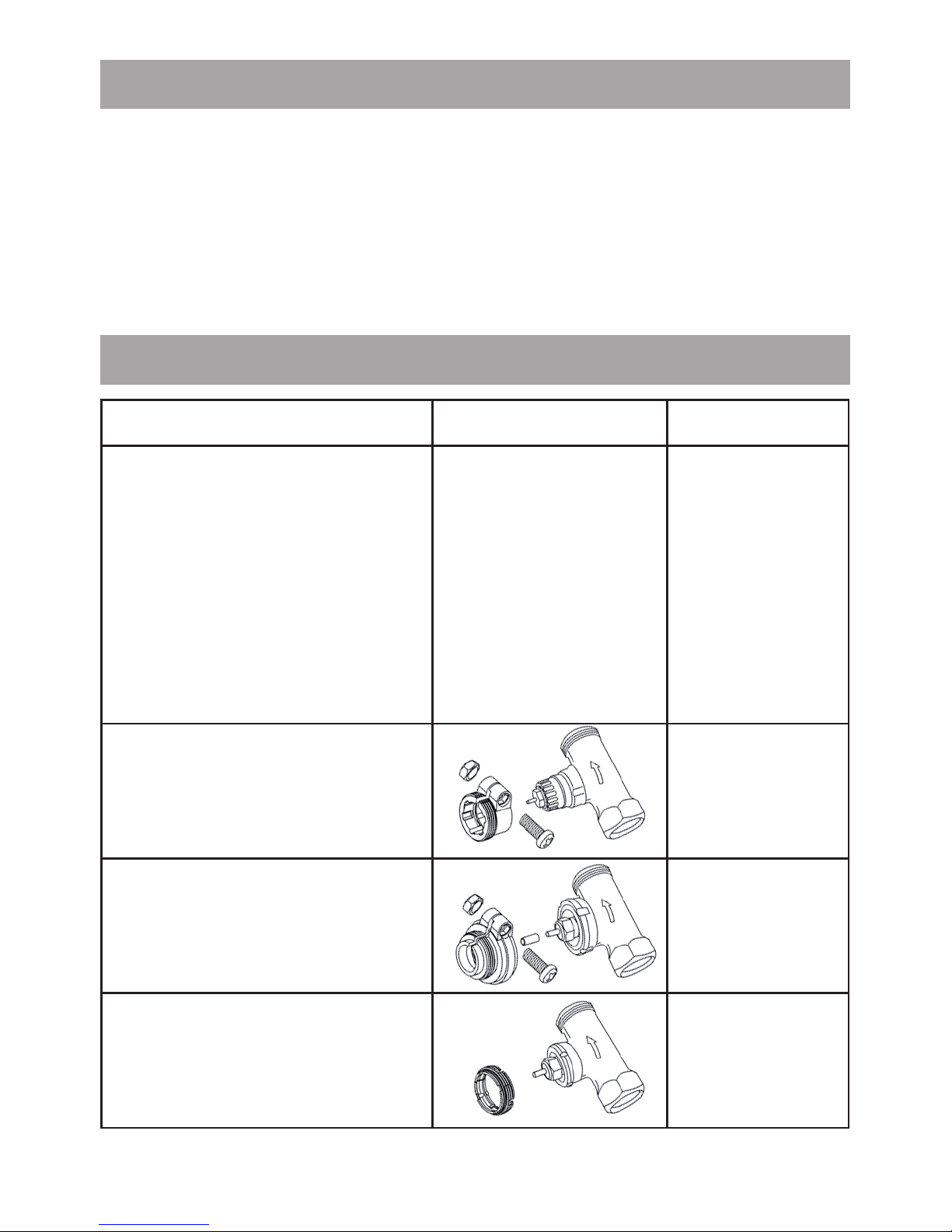

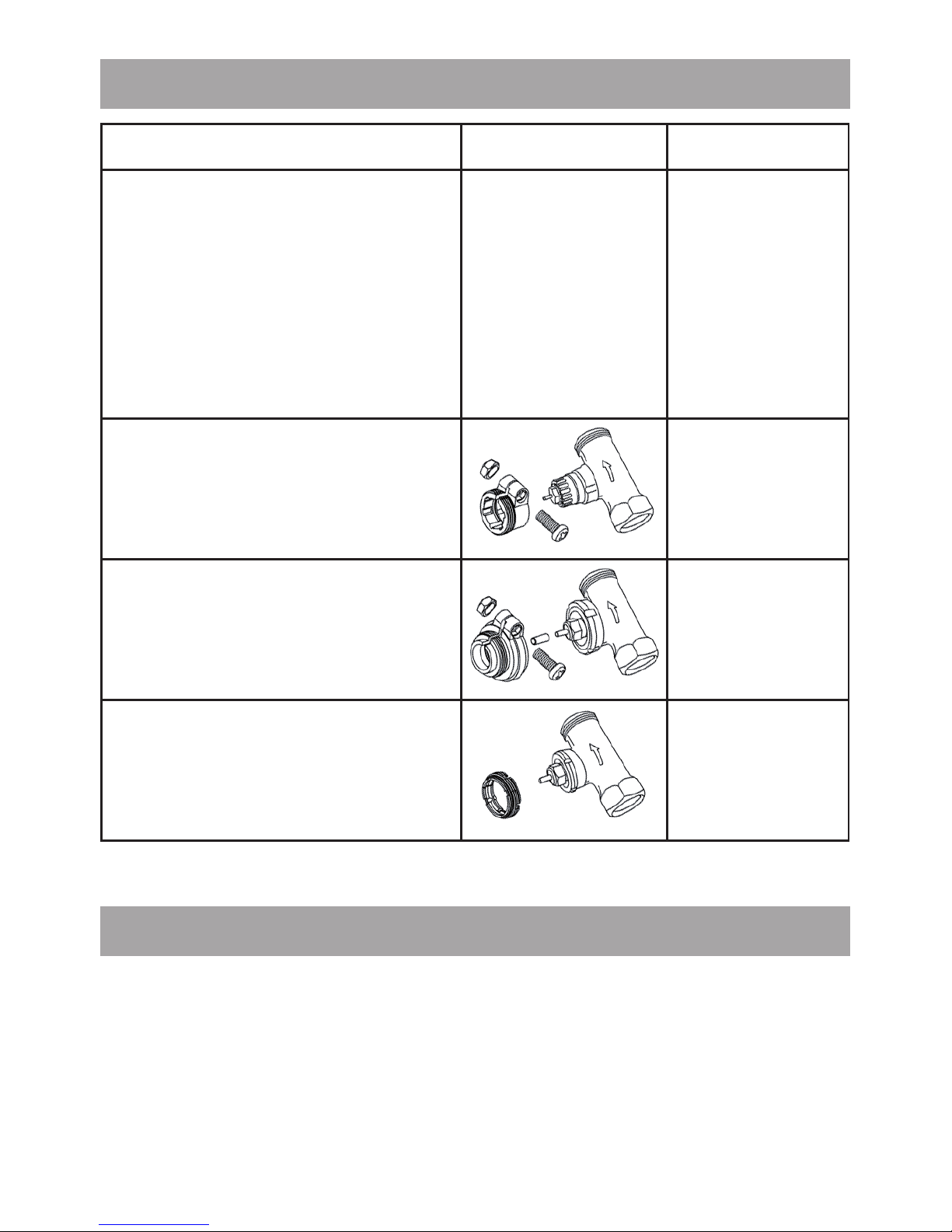

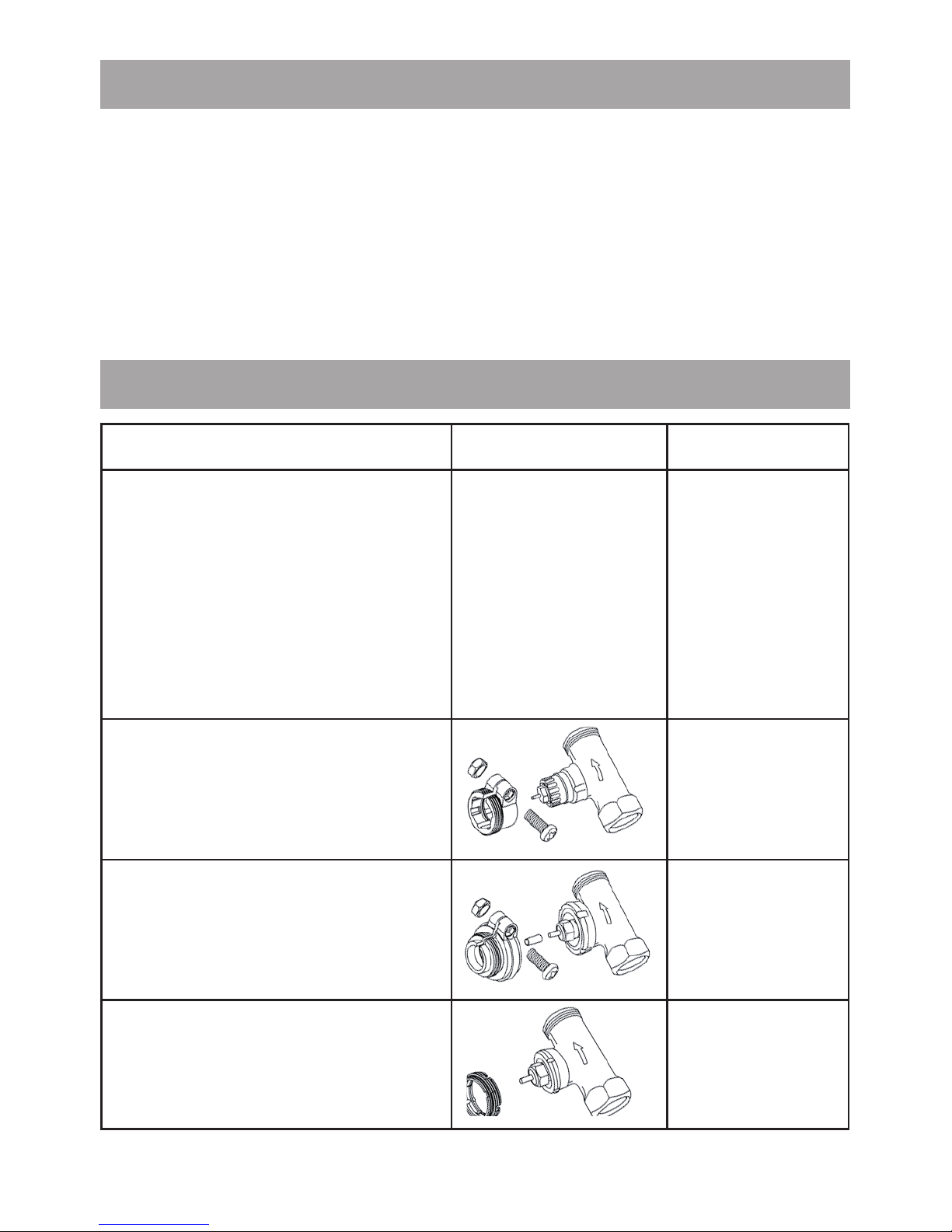

Für einige Ventile ist ein Adapter zu
verwenden. Adapter für Danfoss-Ventile
(RA, RAV, RAVL) liegen bei. Details bitte der
Adapterübersicht (siehe 21) entnehmen.
Der Adapter ist auf das Ventil zu setzen •
und zu drehen, bis er stabil aufsitzt.
Beim RAV Adapter ist die mitge-•
lieferte Verlängerung auf den
Ventilstößel zu stecken.
Die Adapter RA und RAV sind •
zusätzlich mit der mitgelieferten Schraube und Mutter zu
befestigen.
Damit der Energiespar-Regler montiert werden kann, muss
im Display „InS“ stehen. Nach der Montage führt der Stellantrieb zur Anpassung ans Ventil eine Adaptierfahrt durch.
Währenddessen wird „AdA“ angezeigt.
Stellantrieb auf Ventil setzen•
Überwurfmutter festziehen•
Im Display steht „InS“, OK-Taste drücken•
Page 7
7
Der Stellantrieb führt eine Adaptierfahrt durch (im Display •
erscheint „AdA“, keine Bedienung möglich).
Danach ist der Stellantrieb betriebsbereit (Auto-Modus)•
Wurde die Adaptierfahrt vor der Montage eingeleitet
bzw. wird eine Fehlermeldung (F1, F2, F3) angezeigt,
drücken Sie OK und der Motor fährt zurück zur Position „InS“.

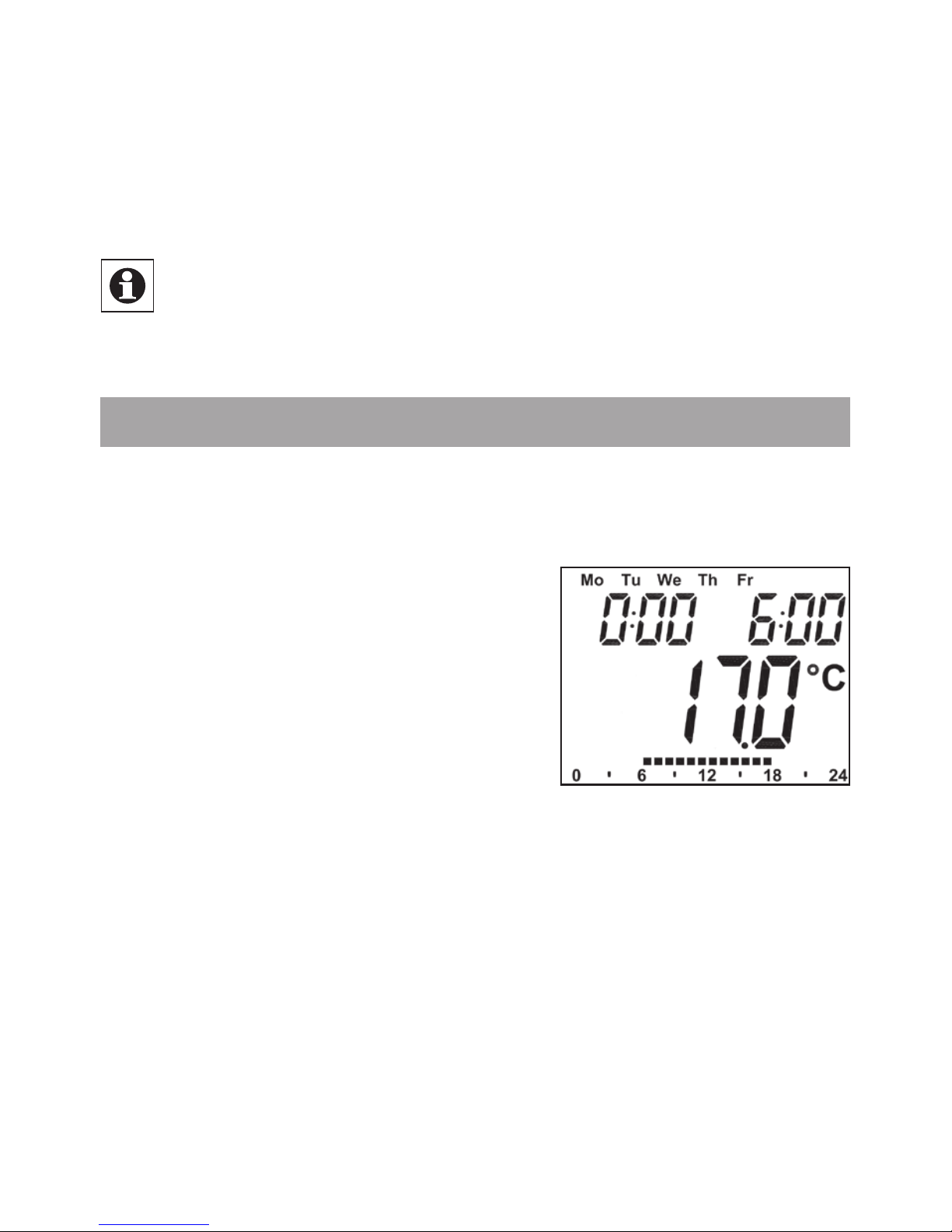

1. Wochenprogramm einstellen
Im Wochenprogramm lassen sich für jeden Wochentag separat bis zu 3 Heizphasen (7 Schaltzeitpunkte) einstellen.
Die Programmierung erfolgt für die ausgewählten Tage,
wobei für einen Zeitraum von 00:00 bis 23:59 Temperaturen hinterlegt werden müssen.
Menü-Taste länger als 3 Sekunden •
drücken
Im Display erscheint „Pro“.•
Mit OK-Taste bestätigen•
Im Display erscheint „dAy“. Mit dem •
Stellrad sind ein einzelner Wochentag, alle Werktage, das Wochenende oder die gesamte
Woche auswählbar (Bsp. Werktage).
Mit OK-Taste bestätigen•

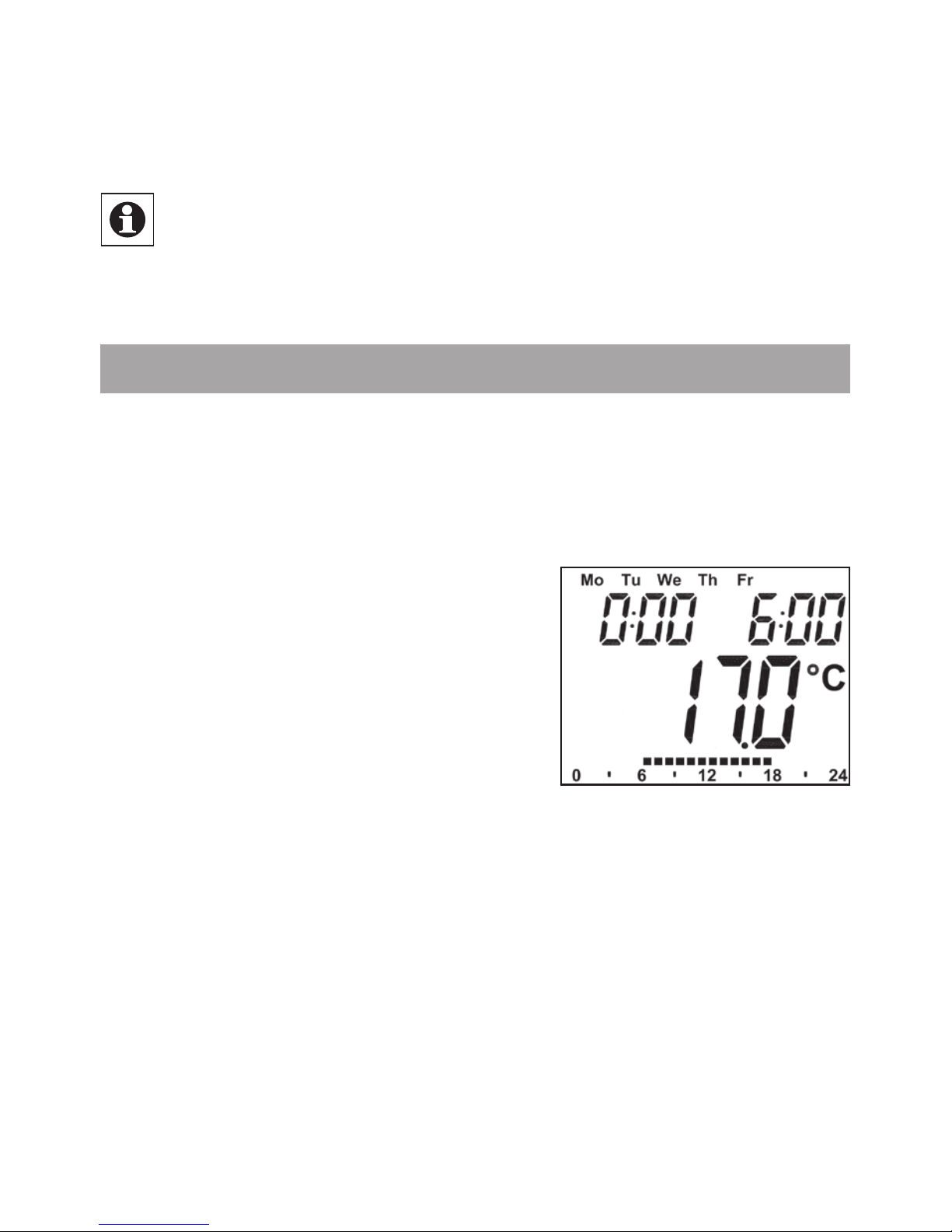

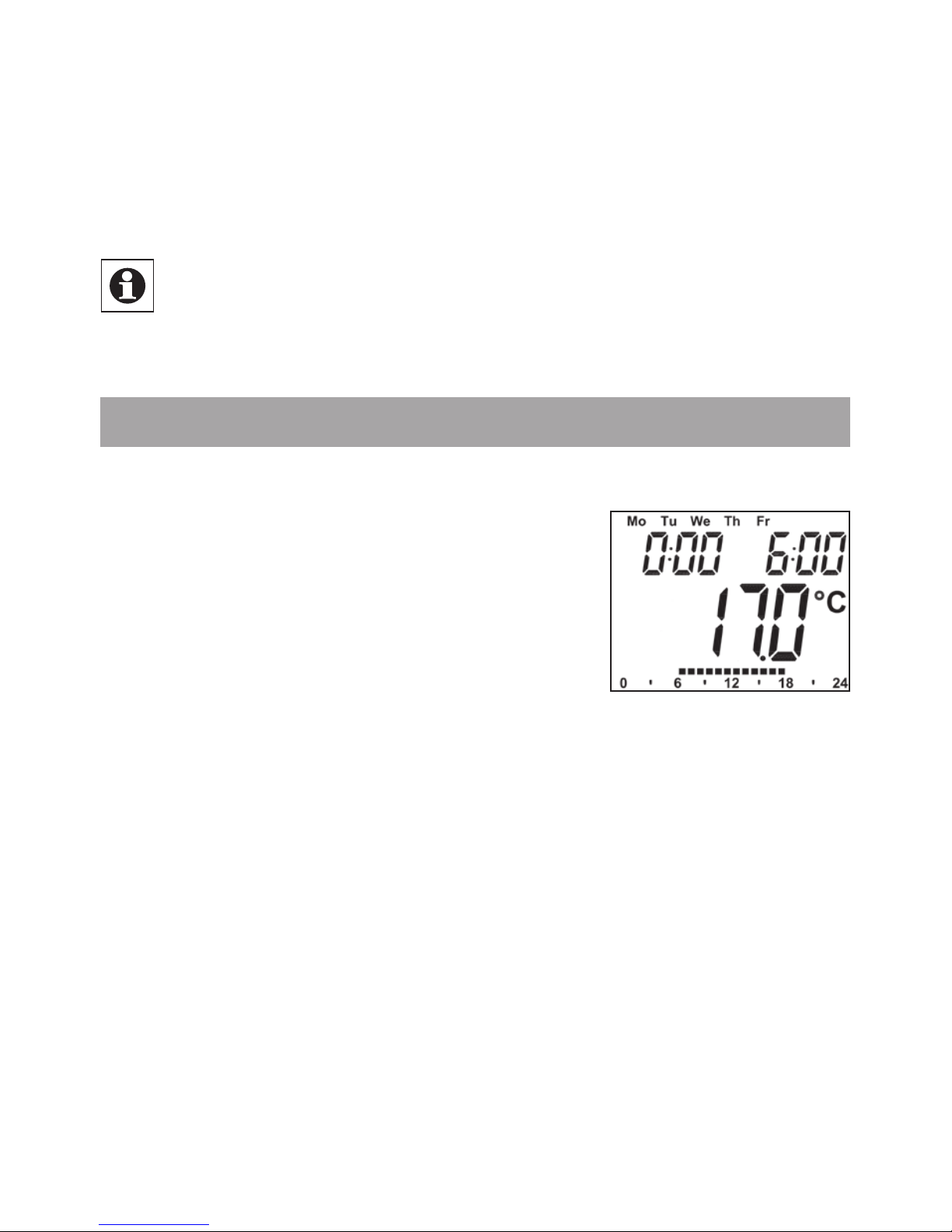

Mit dem Stellrad den ersten Zeitabschnitt einstellen •
(Bsp. 0:00 bis 6:00).
Mit OK bestätigen•
Danach ist für den ausgewählten Zeitabschnitt die ge-•
wünschte Temperatur auszuwählen (Bsp. 17.0°C).
Mit OK bestätigen•
Dieser Vorgang ist zu wiederholen, bis für den Zeitraum •
von 0:00 bis 23:59 Temperaturen hinterlegt sind.
Im Auto-Modus kann die Temperatur über das Stellrad jederzeit verändert werden. Die geänderte Temperatur bleibt
dann bis zum nächsten Programmwechsel erhalten.
Page 8
8

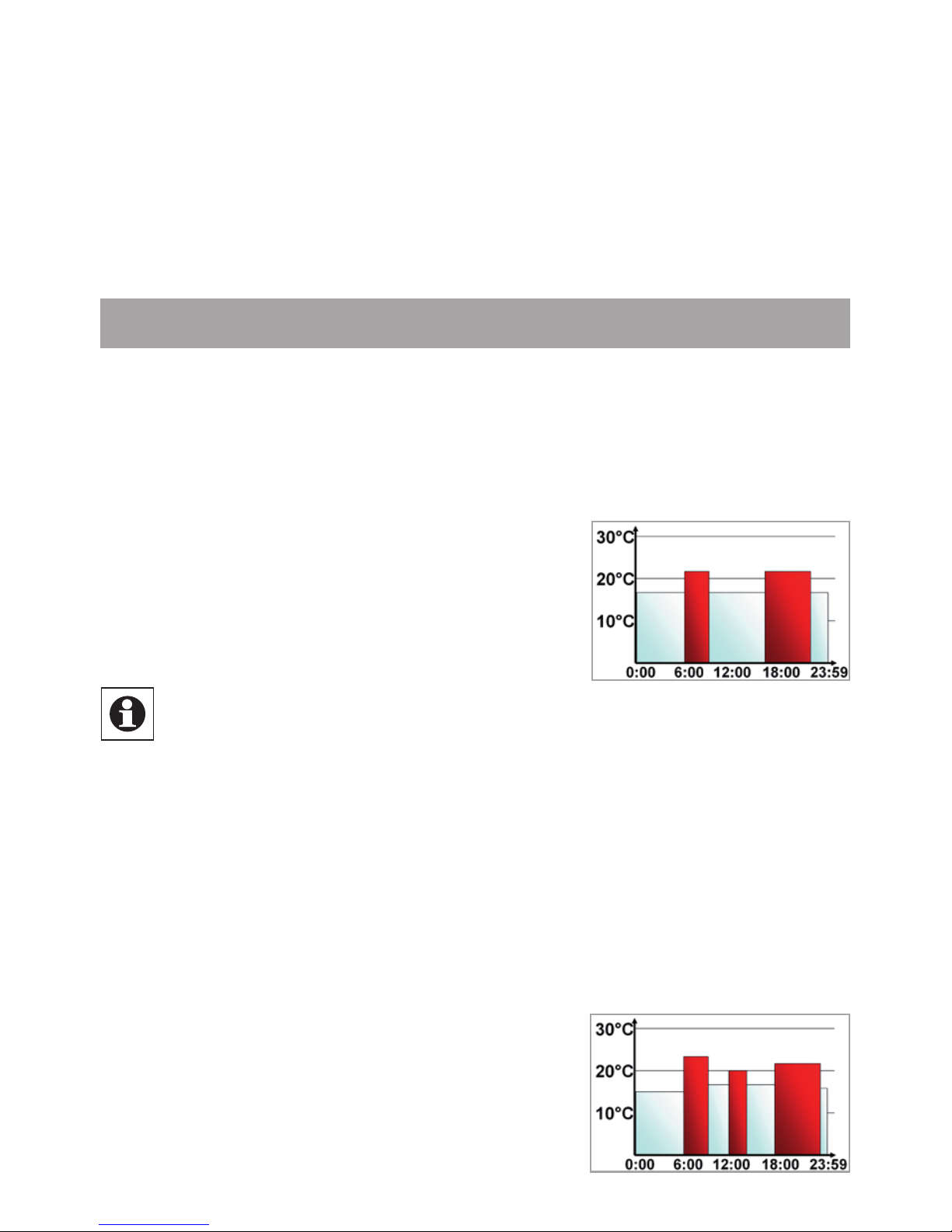

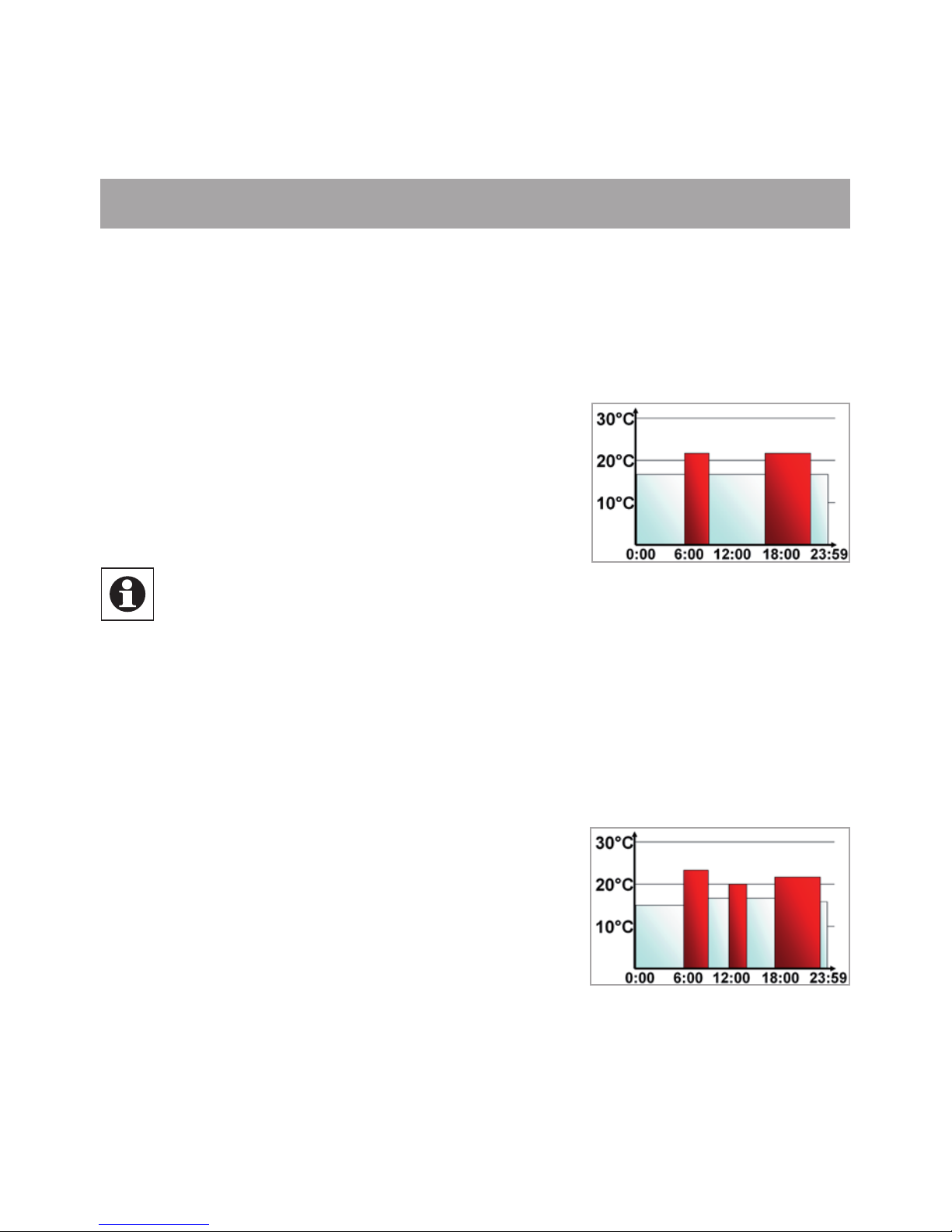

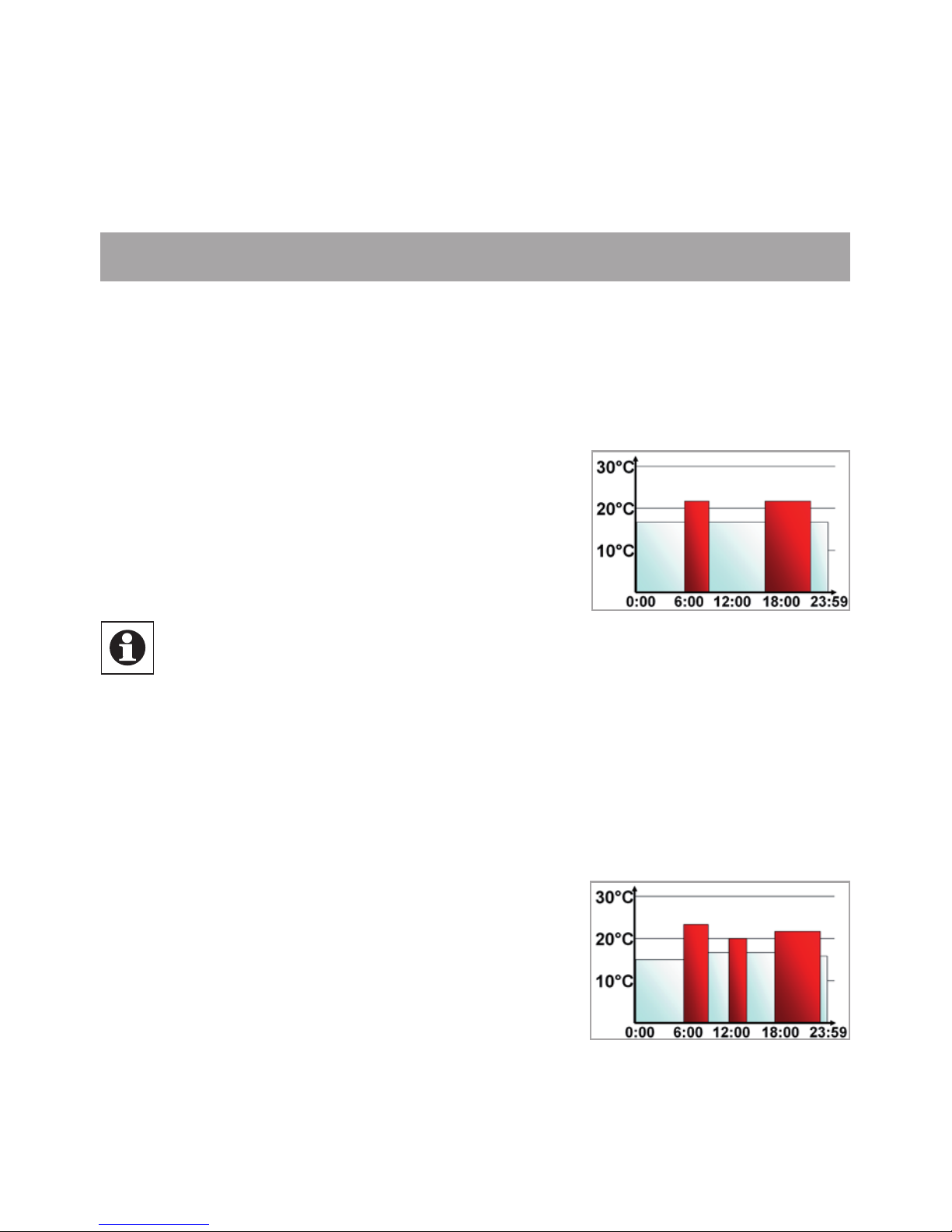

2. Wochenprogramm: Beispiele
Mit dem Energiespar-Regler können für jeden Wochentag
bis zu 3 Heizzeiten (7 Schaltzeitpunkte) mit individueller
Temperaturvorgabe hinterlegt werden. Werkseitig sind
zwei Heizphasen von 6:00 bis 9:00 Uhr und von 17:00 bis
23:00 Uhr für alle Wochentage gleich hinterlegt:
ab 00:00 bis 06:00 17.0°C
ab 06:00 bis 09:00 21.0°C
ab 09:00 bis 17:00 17.0°C
ab 17:00 bis 23:00 21.0°C
ab 23:00 bis 23:59 17.0°C
Im Display werden Balken für Zeitschalträume für jedes zweite Zeitintervall angezeigt. Bei diesem Beispiel werden keine Balken für das Intervall 0:00 bis
6:00 eingeblendet. Nur für die Intervalle 6:00 bis 9:00
und 17:00 bis 23:00 erscheinen Balken im Display.
Soll ein Raum auch zur Mittagszeit beheizt werden, kann
eine Programmierung wie folgt aussehen:
Montag bis Sonntag
ab 00:00 bis 06:00 16.0°C
ab 06:00 bis 09:00 22.0°C
ab 09:00 bis 12:00 17.0°C
ab 12:00 bis 14:00 20.0°C
ab 14:00 bis 17:30 17.0°C
ab 17:30 bis 23:30 21.0°C
ab 23:30 bis 23:59 16.0°C
Haben Sie zu Hause ein Büro und möchten dies nur tagsüber an Werktagen heizen, könnten Sie die folgenden Zeiten programmieren:
Page 9
9
Montag bis Freitag
ab 00:00 bis 08:30 17.0°C
ab 08:30 bis 17:00 21.0°C
ab 17:00 bis 23:59 17.0°C
Samstag bis Sonntag
ab 00:00 bis 23:59 15.0°C
3. Betriebs-Modi
Mit kurzem Druck der Menü-Taste kann zwischen den folgenden 3 Betriebsmodi gewechselt werden (die BetriebsModi sind erst nach der Installation/Schritt 3 auswählbar):
Urlaubsfunktion• ( ) : Einstellen einer Temperatur, die
bis zu einem fixen Zeitpunkt gehalten werden soll.
Manu: • Manueller Betrieb - die Temperatur wird manuell
über das Stellrad eingestellt
Auto: • Wochenprogramm - automatische Temperaturre-
gelung gemäß hinterlegtem Wochenprogramm
4. Konfigurationsmenü
Im Konfigurationsmenü lassen sich Einstellungen ändern.
Das Menü lässt sich über einen langen Tastendruck (länger
als 3 Sekunden) der Menü-Taste aufrufen.
Pro: Einstellung des Wochenprogramms (siehe Abschnitt •
„1. Wochenprogramm einstellen“)
dAt: Ändern von Uhrzeit und Datum•
POS: Abfrage der aktuellen Position des Stellantriebs•
dSt: Die automatische Umschaltung zwischen Sommer- •
und Winterzeit kann deaktiviert werden.
AEr: Fenster-auf-Temperatur und –Zeit für die automati-•
sche Temperaturabsenkung beim Lüften einstellen
tOF: Offset-Temperatur einstellen•
rES: Werkseinstellungen wieder herstellen•
UnL: Ablernen aller angelernten Funkkomponenten •
Page 10
10
Menüpunkte werden mit dem Stellrad ausgewählt und mit
OK bestätigt. Ein erneuter Druck der Menü-Taste führt zur
vorherigen Ebene zurück. Nach 65 Sekunden Inaktivität
schließt sich das Menü automatisch.

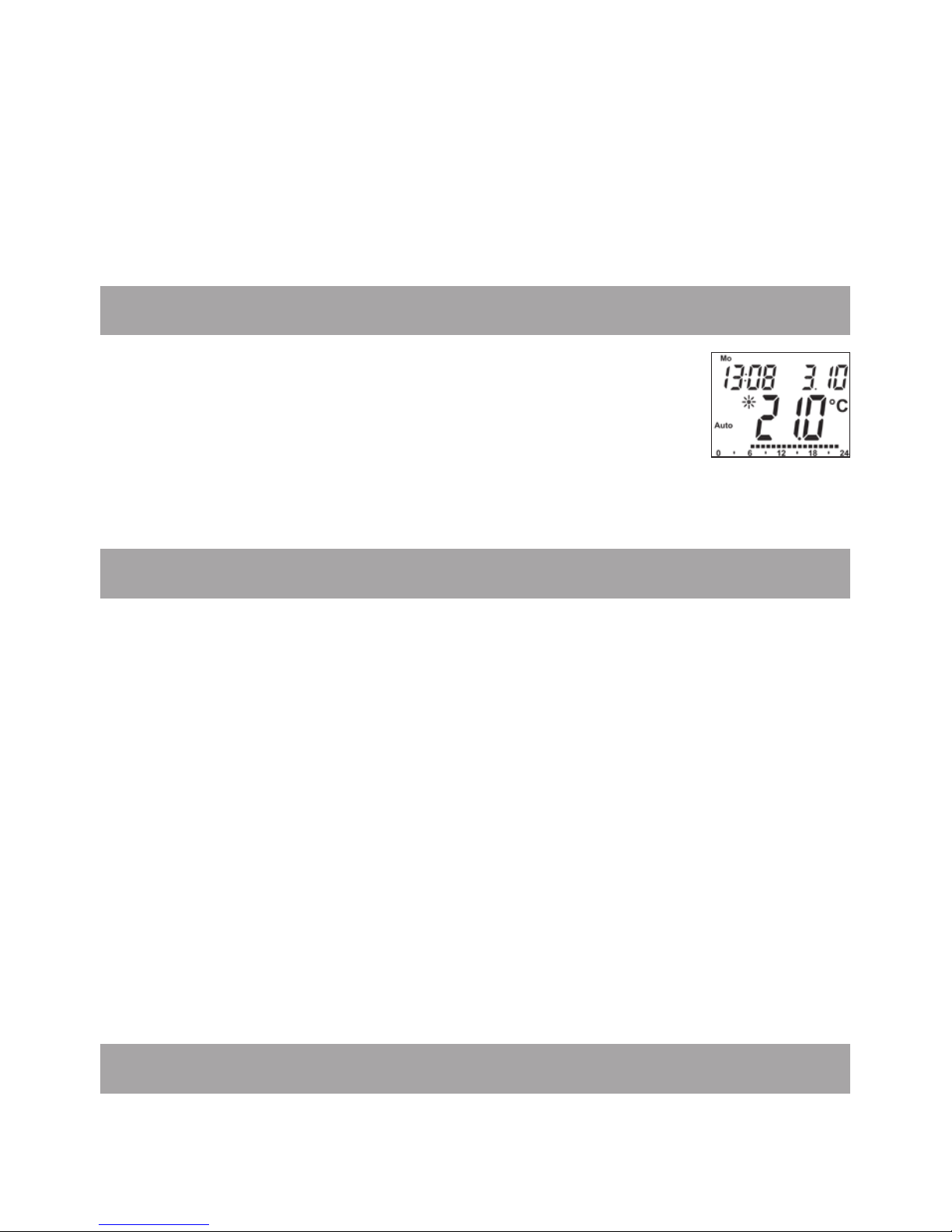

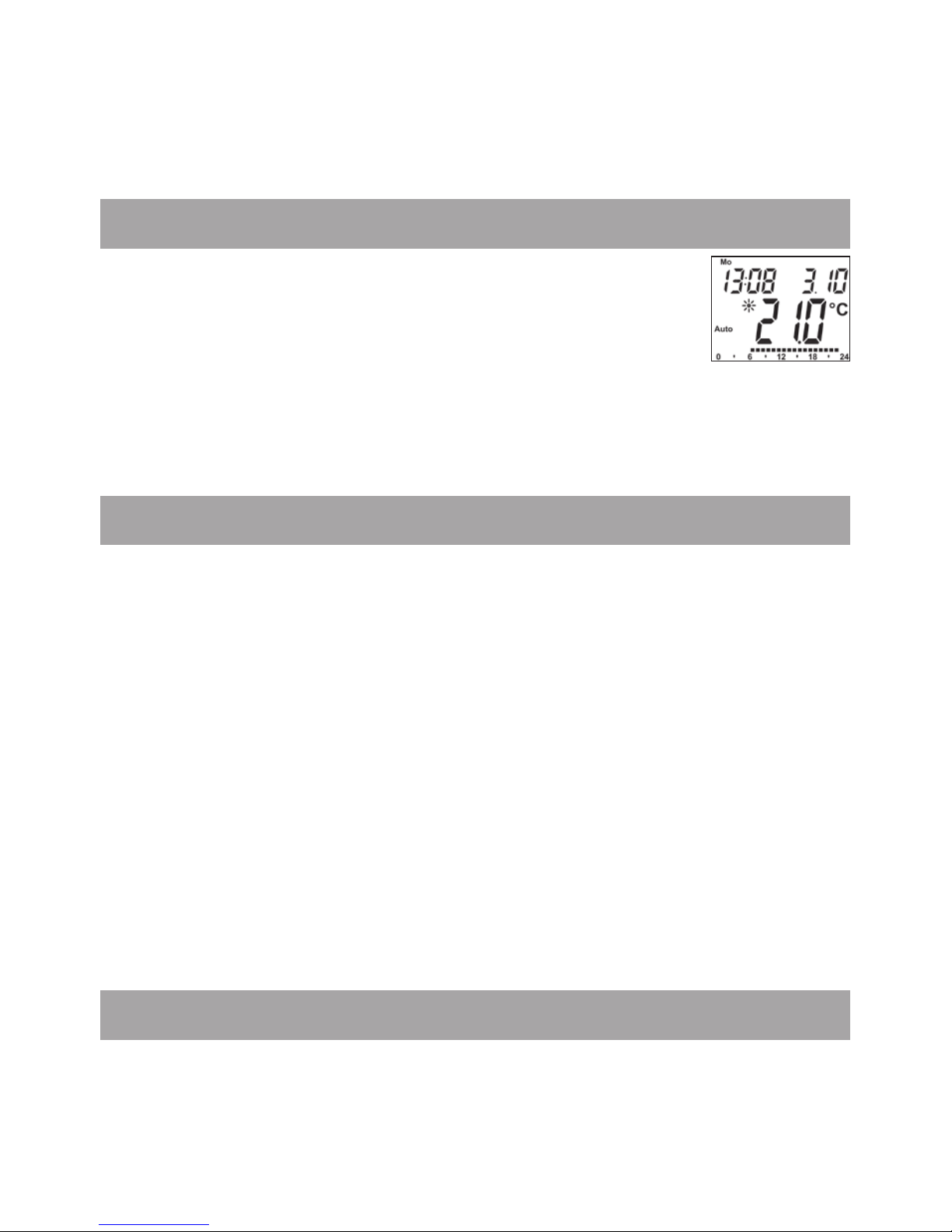

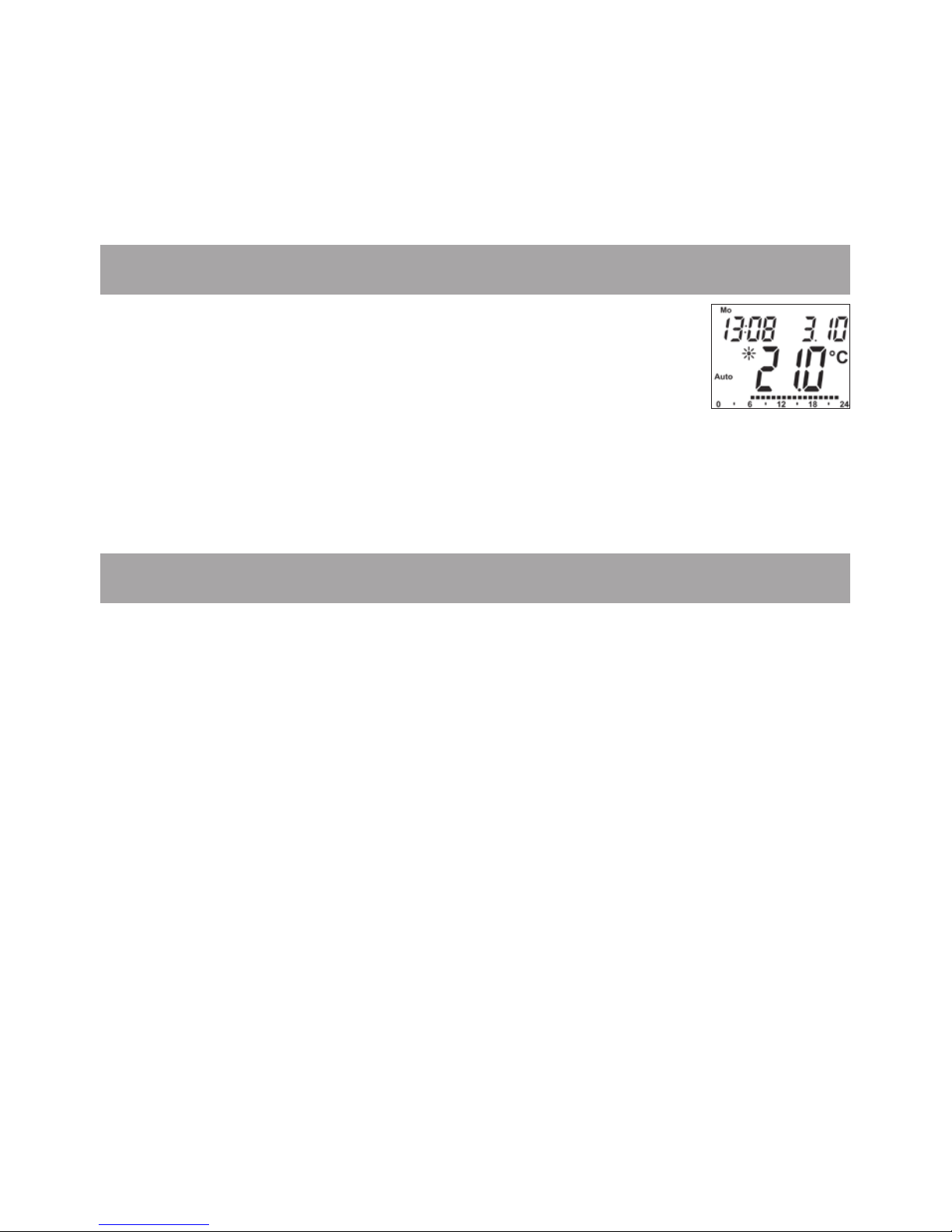

5. Display-Inhalt im Normalbetrieb
Im Normalbetrieb werden Wochentag, Uhrzeit, Datum, Betriebsmodus, Soll-Temperatur
und Schaltzeiträume angezeigt.
Die Balken für Schaltzeiträume des Wochenprogramms werden für jedes zweite Zeitintervall angezeigt.
(Beispiel unter „2. Wochenprogramm: Beispiele“).
6. Anlernen von Funkkomponenten
Am Stellantrieb können bis zu 4 Systemkomponenten wie
Fernbedienung und Fensterkontakt sowie 1 Wandthermostat angelernt werden.
Drücken Sie die OK-Taste länger als 3 Sekunden.•
Es wird die verbleibende Anlernzeit angezeigt (30 Sek.)•
Jetzt muss das anzulernende Gerät ein Funksignal sen-•
den (z.B. Tastendruck einer Fernbedienung).
Danach wechselt das Display zur Normalansicht.•
Der Stellantrieb reagiert danach auf Funkbefehle angelernter Geräte. Beim Empfang von Fensterkontakt oder
Fernbedienung leuchtet das Display kurz auf.
7. Ablernen von Funkkomponenten
Am Stellantrieb angelernte Komponenten können mit der
Funktion Unlearn „UnL“ wieder abgelernt werden. Dabei
werden alle Funkkomponenten gleichzeitig abgelernt.
Die Menü-Taste länger als 3 Sekunden drücken•
Mit dem Stellrad den Menüpunkt „UnL“ auswählen•
Mit OK-Taste bestätigen•
Es erscheint „ACC“ im Display, mit OK bestätigen•
Page 11
11
8. Betrieb mit Wandthermostat
Soll der Stellantrieb zusammen mit einem Wandthermostat betrieben werden, muss dieser angelernt werden (siehe Abschnitt 6).
Nach erfolgreichem Anlernen erscheint „ECF“ im Display,
am Stellantrieb kann keine Einstellung mehr vorgenommen
werden und er reagiert nicht mehr auf angelernte Fernbedienungen oder Fensterkontakte. Wird für 60 Min. kein
Funksignal vom Wandthermostat empfangen, verlässt der
Stellantrieb den ECF-Modus. Bis zum nächsten Empfang
regelt er autark gemäß Wochenprogramm weiter.
Soll ein Wandthermostat „abgelernt“ werden, müssen Sie
die Batterien im Stellantrieb neu einlegen (ca. 1 Minute
warten). Nach Eingabe von Datum und Uhrzeit kann, vor
Auslösen der Adaptierfahrt, über die Menü-Taste das Ablernen, wie in Abschnitt 7 erklärt, durchgeführt werden.
9. Urlaubsfunktion einstellen
Wenn während eines Urlaubs oder einer Party für einen bestimmten Zeitraum eine feste Temperatur gehalten werden
soll, kann die Urlaubsfunktion genutzt werden.
Die Menü-Taste ist so oft kurz zu drücken, bis im Display •
das Koffersymbol (
) erscheint.
Über das Stellrad ist die Uhrzeit einzustellen, bis zu der •
die Temperatur gehalten werden soll.
Bestätigung durch die OK-Taste•
Mit dem Stellrad ist danach das Datum einzustellen•
Bestätigung durch die OK-Taste•
Mit dem Stellrad die Temperatur einstellen, mit OK be-•
stätigen. Die Anzeige blinkt zur Bestätigung.
Die eingestellte Temperatur bleibt bis zum vorgegebenen
Zeitpunkt bestehen. Danach geht der Stellantrieb in den
Auto-Modus. Funkbefehle von Fensterkontakt und Fernbedienung werden weiterhin ausgeführt.
Page 12
12
10. Komfort- und Absenktemperatur
Die Taste Komfort-/Absenktemperatur (
) dient zur komfortablen und einfachen Umschaltung zwischen diesen
beiden Temperaturen. Werkseitig liegen diese bei 21.0°C
und 17.0°C. Sie können wie folgt angepasst werden.
Die Komfort-/Absenktaste ( •
) lange gedrückt halten.
Im Display erscheinen das Sonnensymbol ( •
) und die
aktuelle Komforttemperatur.
Temperatur mit Stellrad verändern, mit OK bestätigen.•
Es erscheinen Mondsymbol ( •
) und Absenktemperatur.
Temperatur mit Stellrad verändern, mit OK bestätigen.•
Auch im Auto-Modus kann die Temperatur über die Taste jederzeit geändert werden. Diese bleibt dann bis zum
nächsten Schaltzeitpunkt des Programms erhalten.
11. Kindersicherung / Bediensperre
Die Bedienung kann gesperrt werden.
Um die Bediensperre zu aktivieren/deaktivieren, sind die •
Tasten Menu und
gleichzeitig kurz zu drücken.
Nach Aktivierung erscheint „LOC“ im Display.•
Zur Deaktivierung beide Tasten erneut drücken.•
12. Heizpause einstellen
Ist die Heizung im Sommer abgeschaltet, können die Batterien geschont werden. Dazu wird das Ventil ganz geöffnet. Der Verkalkungsschutz wird weiter durchgeführt.
Funkbefehle von Fensterkontakt oder Fernbedienung werden nicht mehr ausgeführt.
Um die Heizpause zu aktivieren, ist das Stellrad im ma-•
nuellen Betrieb (Manu) so lange nach rechts zu drehen,
bis im Display „On“ erscheint.
Page 13
13
Zum Beenden ist der manuelle Betrieb (• Manu) zu verlas-
sen oder das Stellrad nach links zu drehen.
13. Frostschutzbetrieb einstellen
Wenn der Raum nicht geheizt werden soll, kann das Ventil
geschlossen werden. Nur bei Frostgefahr wird das Ventil
geöffnet. Der Verkalkungsschutz wird weiter durchgeführt.
Funkbefehle von Fensterkontakt oder Fernbedienung werden nicht mehr ausgeführt.
Um den Frostschutzbetrieb zu aktivieren, ist das Stell-•
rad im manuellen Betrieb (Manu) so lange nach links zu
drehen, bis im Display „OFF“ erscheint.
Zum Beenden ist der manuelle Betrieb (• Manu) zu verlas-
sen oder das Stellrad nach rechts zu drehen.
14. Fenster-auf-Funktion
Der Stellantrieb regelt beim Lüften die Temperatur, um
Heizkosten zu sparen. Währenddessen wird im Display
das Fenster-auf-Symbol (
) angezeigt.
Ohne Fensterkontakt: Der Stellantrieb erkennt eine stark
absinkende Temperatur durchs Lüften automatisch. Fenster-auf-Temperatur und -Zeit sind einstellbar.
Mit angelerntem Fensterkontakt: Die Temperatur wird
nur während der Fensteröffnung heruntergeregelt. Die
Fenster-auf-Temperatur ist einstellbar.
Die Menü-Taste länger als 3 Sekunden drücken•
Mit dem Stellrad den Menüpunkt „AEr“ auswählen•
Mit OK-Taste bestätigen•
Temperatur/Zeit lassen sich mit dem Stellrad einstellen. •
Abschließend mit OK-Taste bestätigen.
Ohne angelernten Fensterkontakt lässt sich diese Funk-•
tion durch Zeitauswahl „0“ deaktivieren.
Page 14
14
15. Offset-Temperatur einstellen
Da die Temperatur am Heizkörper gemessen wird, kann es
woanders im Raum kälter oder wärmer sein. Um dies anzugleichen, kann ein Temperatur-Offset von ±3.5°C eingestellt werden. Werden z.B. 18°C anstatt eingestellter 20°C
gemessen, ist ein Offset von -2.0°C einzustellen.
Die Menü-Taste länger als 3 Sekunden drücken•
Mit dem Stellrad den Menüpunkt „tOF“ auswählen•
Mit OK-Taste bestätigen•
Die Temperatur mittels des Stellrads verändern.•
Bestätigung erfolgt durch die OK-Taste•
16. Werkseinstellungen wieder herstellen
Der Auslieferungszustand des Stellantriebs kann manuell
wieder hergestellt werden. Dabei gehen alle manuell vorgenommenen Einstellungen verloren.
Die Menü-Taste länger als 3 Sekunden drücken•
Mit dem Stellrad den Menüpunkt „rES“ auswählen•
Mit OK-Taste bestätigen•
Es erscheint „ACC“ im Display, mit OK bestätigen•
17. Bestimmungsgemäßer Einsatz
Der Energiespar-Regler dient zum Regulieren eines gängigen Heizkörper ventils. Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen- oder Wärmebestrahlung.
Jeder andere Einsatz als in dieser Bedienungsanleitung
beschrieben ist nicht bestimmungsgemäß und führt zu
Garantie- und Haf tungsausschluss. Dies gilt auch für Umbauten und Veränderungen. Die Geräte sind ausschließlich
für den privaten Gebrauch gedacht.
Page 15
15
18. Fehlerbehebung und Wartung
Fehlercode im
Display
Problem Behebung
Batteriesymbol
(
)
Batterieleistung
zu gering
Batterien
austauschen
F1
Ventilantrieb
schwergängig
Installation prüfen,
Heizungsventil
überprüfen
F2
Stellbereich
zu groß
Befestigung
des Stellantriebs
überprüfen
F3
Stellbereich
zu klein
Heizungsventil
überprüfen
F4
Bereits 1
Wandthermostat
angelernt
Geräte ablernen
F5
Bereits 4 Funk-
komponenten
angelernt
Einmal wöchentlich am Samstag, um 12:00 führt der
Stellantrieb zum Schutz vor Ventilverkalkung eine Entkalkungsfahr t durch. Dabei erscheint „CAL“ im Display
19. Entsorgungshinweis
Gerät nicht im Hausmüll entsorgen!
Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über
die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen!
Das CE-Zeichen ist ein Freiverkehrszeichen, das
sich ausschließlich an die Behörden wendet und
keine Zusicherung von Eigenschaften beinhaltet.
Page 16
16
20. Sicherheitshinweise
Die Geräte sind keine Spielzeuge, erlauben Sie Kindern
nicht damit zu spielen. Verpackungsmaterial nicht achtlos
liegen lassen, dies kann für Kinder zu einem gefährlichen
Spielzeug werden. Öffnen Sie das Gerät nicht, es enthält
keine durch den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an den Service.
21. Adapterübersicht
Hersteller Abbildung Adapter
Heimeier, MNG,
Junkers,
Landis&Gyr „Duodyr“,
Honeywell-Braukmann,
Oventrop, Schlösser,
Simplex, Valf Sanayii,
Mertik Maxitrol, Watts,
Wingenroth (Wiroflex),
R.B.M., Tiemme, Jaga
kein
Adapter
erforderlich
Danfoss RA liegt bei
Danfoss RAV liegt bei
Danfoss RAVL liegt bei
Weitere Adapter sind als Zubehör erhältlich.
Page 17
17
22. Hinweise zum Funkbetrieb
Die Funk-Übertragung wird auf einem nicht exklusiven
Übertragungsweg realisiert, weshalb Störungen nicht
ausgeschlossen werden können.
Störeinflüsse können u. a. durch Schaltvorgänge, Elektro motoren oder auch defekte Elektrogeräte hervorgerufen
werden. Die Reichweite in Gebäuden kann stark von der
im Freifeld abweichen. Außer der Sendeleistung und den
Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten eine wichtige Rolle.
Hiermit erklärt die eQ-3 Entwicklung GmbH, dass sich
dieses Gerät in Übereinstimmung mit den grundlegenden
Anforderungen und den anderen relevanten Vorschriften
der Richtlinie 1999/5/EG befindet. Die vollständige Konformitätserklärung finden Sie unter www.eQ-3.de.
23. Technische Eigenschaften
Versorgungsspannung: 3 V
Max. Stromaufnahme: 100 mA
Batterien: 2x LR6-Batterie (Mignon/AA)
Batterielebensdauer: ca. 2 Jahre
Display: LC-Display
Empfängerfrequenz: 868,3 MHz
Gehäuseabmessung: 56 x 99 x 98 mm (B x H x T)
Anschluss: M30 x 1,5
Umgebungstemperatur: +5 bis +55°C
Max. Oberflächentemperatur: +90°C (am Heizkörper)
Linearer Hub: 4,2 mm
Federkraft: max. 80 N
Technische Änderungen, die zur Verbesserung
dienen, sind vorbehalten.
Page 18
18
Table of contents
Operation and display ...................................................19
General function ............................................................20
Step 1: Inserting (replacing) the batteries .....................20
Step 2: Setting the date and time of day ......................21
Step 3: Installing the energy-saving controller ............ 22
1. Setting the weekly program ...................................23
2. Weekly program: Examples ...................................24
3. Operating modes ....................................................25
4. Configuration menu ................................................25
5. Display content during normal operation ..............26
6. Teaching in wireless components .........................26
7. Teaching out wireless components .......................26
8. Operation with a wall thermostat ...........................27
9. Setting the holiday function ...................................27
10. Comfort and set-back temperatures .....................28
11. Child-proof lock/Operating inhibit .........................28
12. Setting the heating break ...................................... 29
13. Setting frost protection mode ............................... 29
14. „Window open“ function ....................................... 29
15. Setting the offset temperature .............................. 30
16. Restoring the factory settings............................... 30
17. Intended use ...........................................................31
18. Troubleshooting and maintenance ........................31
19. Instructions for disposal ....................................... 32
20. Safety instructions ................................................ 32
21. Adapter overview ................................................... 33
21. Information about radio operation ........................ 33
22. Technical properties .............................................. 34
Please read this manual carefully in order to help you put the device
into operation. Keep the manual handy so you can refer to it at a
later date!
Issue 1 English 09/2010
Documentation © 2010 eQ-3 Ltd., Hong Kong.
All rights reserved.
CC-RT-RX-VM-W-R5, V2.1 901-31
Page 19
19
A
B
C
D
E
F
G
H
I
Operation and display
A Day of the week
B Holiday function (
), manual operation (Manu), au-
tomatic operation (Auto), “battery empty” symbol
(
), set-back/comfort temperature ( ), “window
open” symbol (
)
C Menu button: Press and hold down the button for more
than 3 seconds to open the configuration menu
D Setting wheel: For making adjustments (e.g. temperature)
E Time and date indicator, menu items, functions
F Current temperature setting
G Switching periods set within weekly program
H OK button: For confirming/saving, teaching in
I
button: For switching between set-back and com-
fort temperatures
Page 20
20
General function
This energy-saving controller for radiators can be used to
control room temperature on the basis of time. The actuator moves
a valve, thereby allowing the amount of heat flowing to the heating appliance to be controlled. The controller is compatible with all
standard heating appliance valves. The large illuminated display
ensures user-friendly operation. A wireless receiver allows the
device to receive commands from taught-in system components.
Installation can be achieved in 3 easy steps.
Step 1: Inserting (replacing) the batteries
Remove the battery compartment cover.•
Insert 2 new LR6 batteries (Mignon/AA) •
into the side battery compartments, ensuring they are the right way round.
Reattach the battery compartment cover •
and click into place.
New alkaline batteries have a life of approximately two years. A battery symbol
(
) will indicate when the batteries
need to be replaced. After removing the old batteries,
please wait approximately 1 minute before inserting the
new ones. This device does not support operation with
rechargeable batteries.
Never recharge standard batteries.
Doing so will present a risk of explosion.
Do not throw the batteries into a fire.
Do not short-circuit batteries.
Used batteries should not be disposed
of with regular domestic waste. Instead,
they should be taken to your local battery
disposal point.
Page 21
21
Step 2: Setting the date and time of day
The firmware version number will be displayed briefly once
you have inserted/replaced the batteries and then you will be
automatically prompted to set the date and time of day.
Use the setting wheel (C) to set the year (B).•
Confirm with OK (D).•
Use the setting wheel (C) to set the month (B).•
Confirm with OK (D).•
Use the setting wheel (C) to set the day (B).•
Confirm with OK (D).•
Use the setting wheel (C) to set the hour (A).•
Confirm with OK (D).•
Use the setting wheel (C) to set the minute (A).•
Confirm with OK (D).•
The motor will start moving back the control pin while the
entries are still being made.
If “InS” is displayed with a rotating “•
∏
” symbol, this
indicates that the motor is still moving back. Once the
device is ready for the actuator to be installed on the
valve, just “InS” will appear on the display.
The weekly program and other settings can be cus-•
tomised prior to installation. To do this, press the menu
button when “InS” is shown on the display. For further
details, please see “4. Configuration menu”.
Once programming is complete, “InS” will reappear on •
the display and installation (Step 3) can commence.
When “InS” is visible on the display, you can activate
the teach-in function prior to installation by pressing
the
button briefly.
A
CBD
Page 22
22
Step 3: Installing the energy-saving controller
The actuator can be installed on all standard heating
valves. There is no need to drain away water or fiddle
around with the heating system before doing this. First,
you need to remove the old thermostat dial:
Turn the thermostat dial anti-•
clockwise as far as it will go (A).
Release the thermal ring of the •
thermostat (B).
Remove the thermostat from •
the valve (C).
An adapter will need to be used
in the case of certain valves.
Adapters for Danfoss valves (RA, RAV, RAVL) are included in the scope of delivery. For details, please refer to
the adapter overview (see 21).
The adapter must be placed on •
the valve and turned until it is
securely seated.
In the case of the RAV adapter, •
the extension supplied must be
attached to the valve tappet.
The RA and RAV adapters •
must, in addition, be secured
by means of the bolt and nut
supplied.
The energy-saving controller can only be installed if “InS” is
showing on the display. Following installation, the actuator
will perform an adjustment run so that it can adapt to the
valve. During this process, “AdA” will be displayed.
Place the actuator on the valve.•
Tighten the union nut.•
Page 23
23
“InS” will appear on the display, press the OK button.•
The actuator will perform an adjustment run (“AdA” will •
appear on the display, operation not possible).
After that, the actuator will be ready for operation (Auto mode).•
If the adjustment run was initiated prior to installation, or if an error message will be displayed (F1, F2,
F3); press OK to move the motor back to the “InS”
position.
1. Setting the weekly program
The weekly program allows you to set up to 3 separate
heating periods (7 switching times) for each day of the
week. Programming is performed in relation to the selected days, for which temperatures must be stored for a
period from 00:00 to 23:59.
Press and hold down the menu •
button for more than 3 seconds.
“Pro” will appear on the display.•
Confirm with OK.•
“dAy” will appear on the display. •
The setting wheel can be used
to select an individual day of the
week, all working days, the weekend or the entire week
(example shows working days selected).
Confirm with OK.•
Use the setting wheel to set the first time segment (exam-•
ple shows 0:00 to 6:00).
Confirm with OK.•
Then, select the required temperature for the selected time •
segment (example shows 17.0°C).
Confirm with OK.•
Keep repeating this process until you have finished storing •
temperatures for the period from 0:00 to 23:59.
Page 24
24
In Auto mode, the temperature can be modified at any time
via the setting wheel. The modified temperature will then
be retained until the next program changeover.
2. Weekly program: Examples
The energy-saving controller allows you to store up to 3 heating periods (7 switching times) with individual temperature
settings for each day of the week. The factor y setting consists
of two heating phases (from 6:00 until 9:00 and from 17:00
until 23:00 respectively) for every single day of the week:
From 00:00 to 06:00 17.0°C
From 06:00 to 09:00 21.0°C
From 09:00 to 17:00 17.0°C
From 17:00 to 23:00 21.0°C
From 23:00 to 23:59 17.0°C
To represent the switching periods, the display shows
bars for every other switching interval. In this example, no bars are shown for the interval from 0:00 to
6:00. Bars are only shown on the display for the in-
tervals from 6:00 to 9:00 and from 17:00 to 23:00.
If a room also needs to be heated at around noon, the corresponding program might look like this:
Monday to Sunday
From 00:00 to 06:00 16.0°C
From 06:00 to 09:00 22.0°C
From 09:00 to 12:00 17.0°C
From 12:00 to 14:00 20.0°C
From 14:00 to 17:30 17.0°C
From 17:30 to 23:30 21.0°C
From 23:30 to 23:59 16.0°C

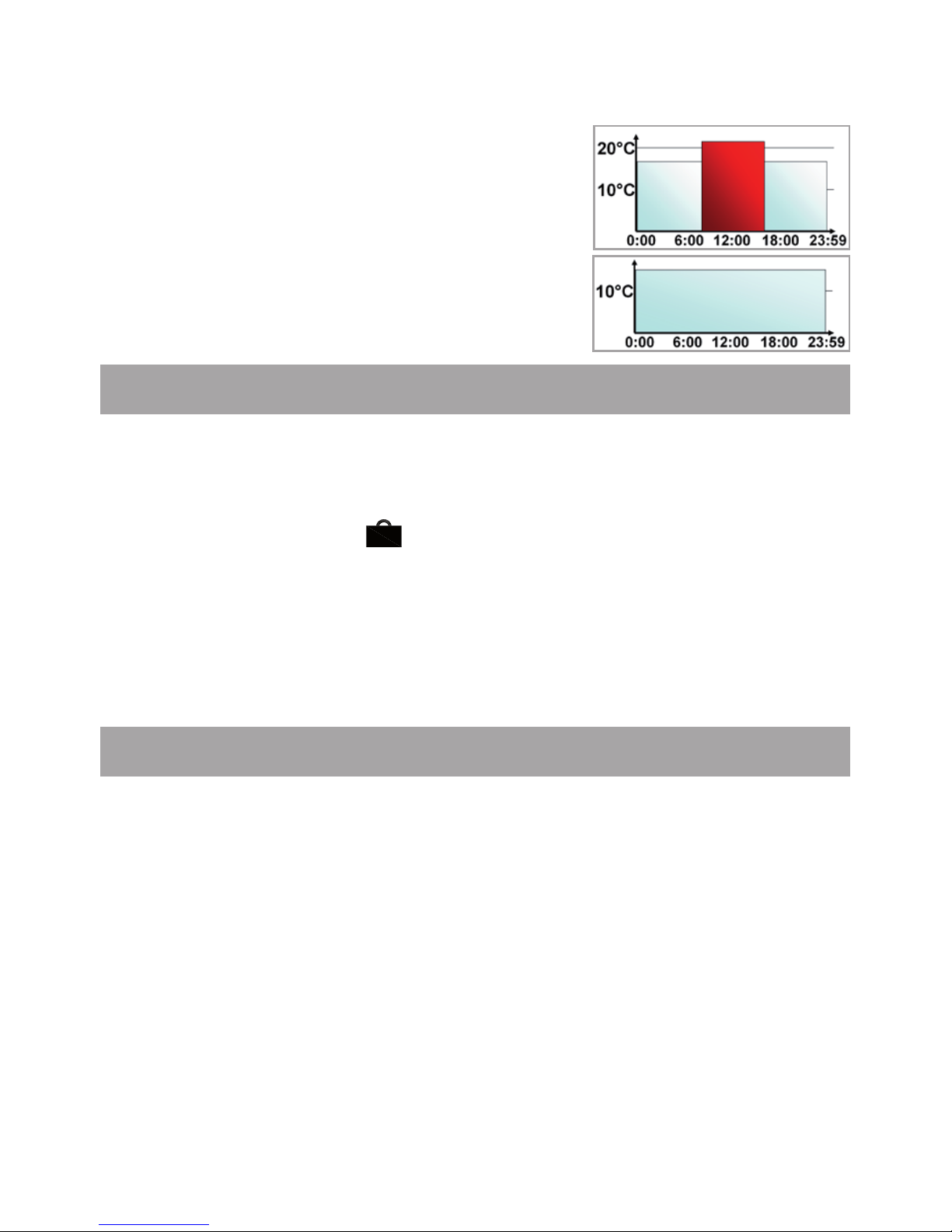

If you have a home office and only want it to be heated
during the day on working days, you can program the following times:
Page 25
25
Monday to Friday
From 00:00 to 08:30 17.0°C
From 08:30 to 17:00 21.0°C
From 17:00 to 23:59 17.0°C
Saturday and Sunday
From 00:00 to 23:59 15.0°C
3. Operating modes
To switch between the 3 operating modes described below,
press the menu button briefly (these operating modes can
only be selected following installation/Step 3):
Holiday function• ( ) : Set a temperature that is to be
maintained until a fixed point in time.
Manu: • Manual operation – The temperature is set manu-
ally using the setting wheel.
Auto: • W e e k l y p r o g r a m – T h e t e m p e r a t u r e i s c o n t r o l l e d a u t o -
matically in accordance with the stored weekly program.
4. Configuration menu
The configuration menu can be used to modify settings.
To access this menu, press and hold down the menu
button (for more than 3 seconds).
Pro: For setting the weekly program (see Section “1 Set-•
ting the weekly program”)
dAt: For modifying the time of day and date•
POS: For querying the actuator’s current position•
dSt: Automatic switchover at the start or end of daylight •
saving time can be deactivated.
AEr: For setting the “window open” temperature and time •
so that the temperature is automatically reduced in the
event of ventilation
tOF: For setting the offset temperature•
rES: For restoring the factory settings•
UnL: For teaching out all taught-in wireless components •
Page 26
26
Use the setting wheel to select menu items and the OK button to confirm your choice. Press the menu button again to
return to the previous level. After 65 seconds without anything happening, the menu will close automatically.
5. Display content during normal operation
During normal operation, the following are displayed: day of the week, time of day, date, operating mode, temperature setting and switching periods.
The bars indicating the weekly program’s switching periods are shown for every other time interval. For an example, please refer to “2. Weekly program: Examples”.
6. Teaching in wireless components
The actuator supports the teaching in of up to 4 system
components (e.g. remote control and window contact plus
1 wall thermostat).
Press and hold down the OK button for more than •
3 seconds.
T h e r e m a i n i n g t e a c h - i n t i m e w i l l b e d i s p l a y e d ( 3 0 s e c o n d s ) .•
The device being taught-in now needs to send a wireless •
signal (e.g. press button on remote control).
The display will then switch to the normal view.•
Once this has been done, the actuator will respond to wireless commands from taught-in devices. Whenever the actuator receives a signal from a window contact or remote
control, the display will light up briefly.
7. Teaching out wireless components
Components that have been taught in on the actuator
can be taught out again using the “UnL” (Unlearn) function. All wireless components are taught out at once with
this function.
Page 27
27
Press and hold down the menu button for more than •
3 seconds.
Use the setting wheel to select the “UnL” menu item.•
Confirm with OK.•
“ACC” will appear on the display; press OK to confirm.•
8. Operation with a wall thermostat
If the actuator is going to be operated in conjunction with
a wall thermostat, this thermostat will need to be taught in
(see section 6). Once it has been taught in, “ECF” will appear on the display. No further settings can then be made
on the actuator and it will no longer respond to taught-in
remote controls or window contacts.
If no wireless signal is received from the wall thermostat
for a period of 60 minutes, the actuator will exit ECF mode.
It will then assume control of the temperature, which it will
continue to regulate in accordance with the weekly program until the next wireless signal is received.
To teach out a wall thermostat, you must reinsert the batteries in the actuator (wait for approx. 1 minute). Once
you have entered the date and time of day, you can use
the menu button (before the adjustment run is initiated)
to perform the teach-out process as described in section 7.

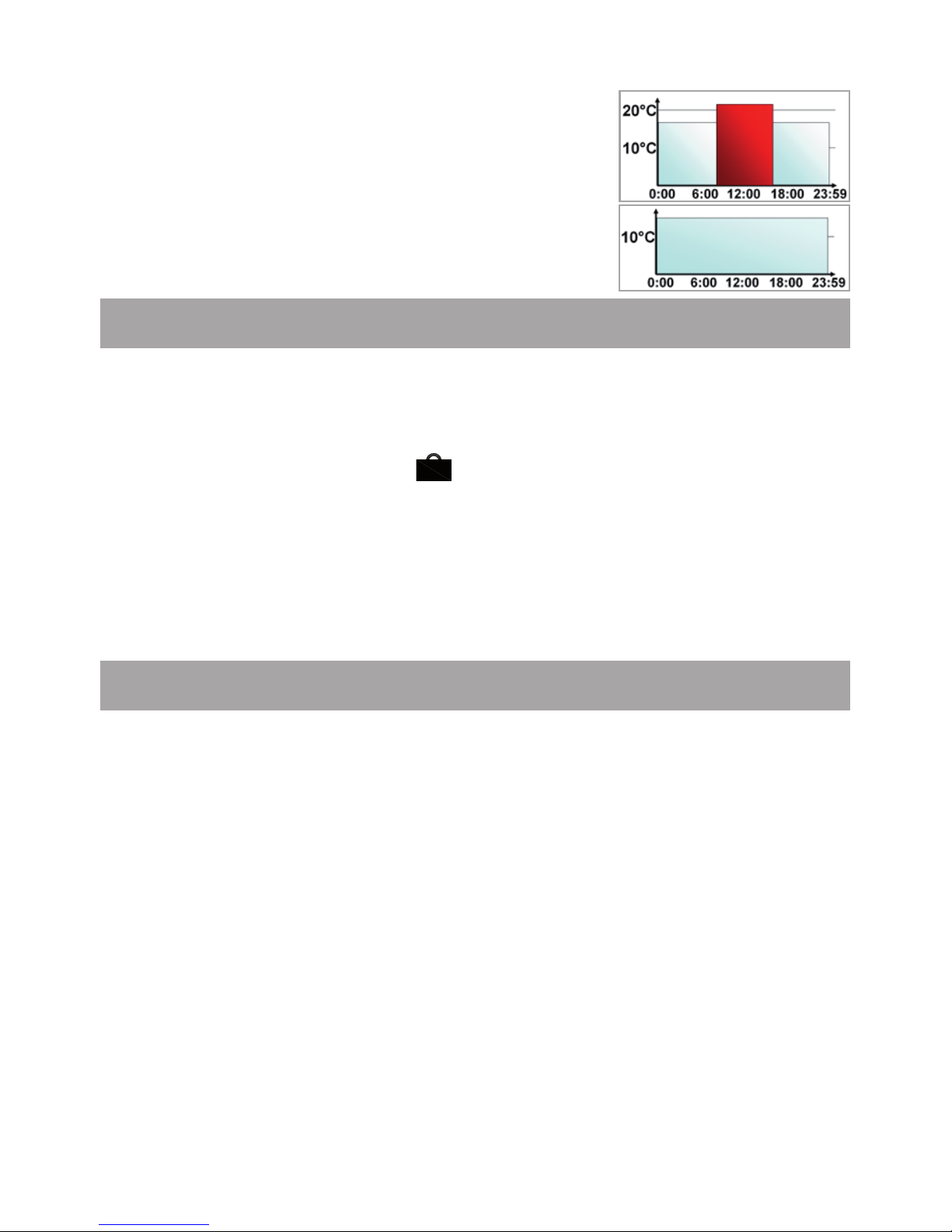

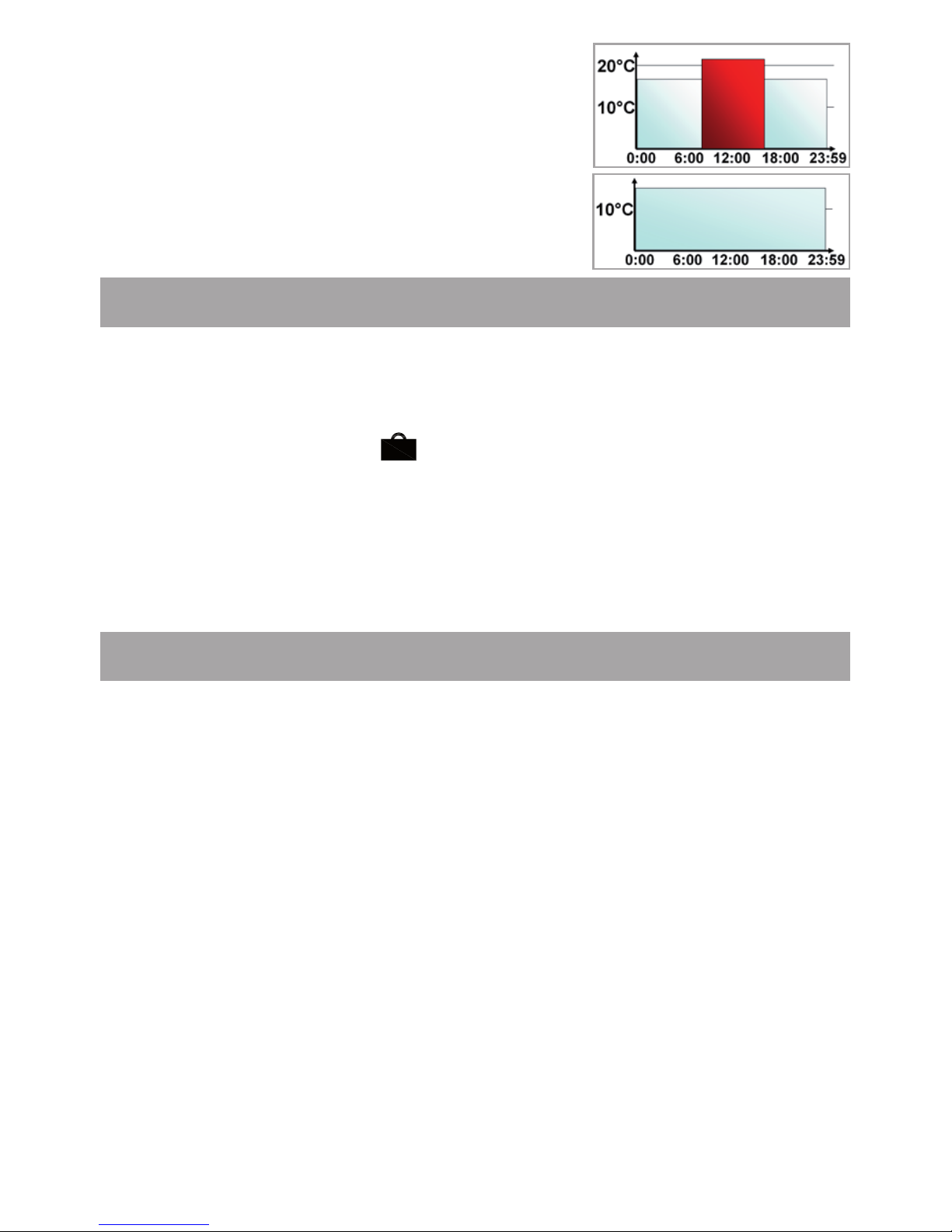

9. Setting the holiday function
If you want a fixed temperature to be maintained for a set
period of time while you are on holiday or during a party,
you can make use of the Holiday function.
Press and release the menu button repeatedly until the •
suitcase symbol (
) appears on the display.
Use the setting wheel to set the end of the time period •
during which the temperature is to be maintained.
Press the OK button to confirm.•
Page 28
28
Then use the setting wheel to set the date.•
Press the OK button to confirm.•
Use the setting wheel to set the temperature; press OK to •
confirm. The display will flash to confirm your settings.
The set temperature will remain in force until the specified time. After that, the actuator will adopt Auto mode.
Wireless commands from the window contact and remote
control will continue to be executed.
10. Comfort and set-back temperatures
The comfort/set-back temperature button (
) provides
an easy and convenient way of switching between these
two temperatures. The factory settings are 21.0°C and
17.0°C respectively. To adapt them, proceed as follows:
Press and hold down the comfort/set-back temperature but- •
ton (
) for more than 3 seconds.
The sun symbol ( •
) will appear on the display along
with the current comfort temperature.
Use the setting wheel to modify the temperature; press •
OK to confirm.
The moon symbol ( •
) will appear together with the setback temperature.
Use the setting wheel to modify the temperature; press •
OK to confirm.
The temperature can even be modified in Auto mode at any
time by using this button. The new setting will be retained
until the program’s next switching time.
11. Child-proof lock/Operating inhibit
Operation can be inhibited.
To activate/deactivate the operating inhibit, briefly press •
the Menu and
buttons at the same time.
Once the function is active, “LOC” will appear on the display.•
To deactivate the function, press both buttons again.•
Page 29
29
12. Setting the heating break
If the heating is being switched off for the summer, you
can save battery power. This involves opening the valve
up fully. Limescale protection measures remain in place.
Wireless commands from the window contact or remote
control will no longer be executed.
To activate the heating break, turn the setting wheel •
clockwise during manual operation (Manu) until “On”
appears on the display.
To terminate the heating break, quit manual operation •
(Manu) or turn the setting wheel anticlockwise.
13. Setting frost protection mode
If you do not want the room to be heated, the valve can
be closed. It will only be opened again if there is a risk of
freezing due to frost. Limescale protection measures remain in place. Wireless commands from the window contact or remote control will no longer be executed.
To activate frost protection mode, turn the setting wheel •
anticlockwise during manual operation (Manu) until “OFF”
appears on the display.
To terminate frost protection mode, quit manual operation •
(Manu) or turn the setting wheel clockwise.
14. “Window open” function
If the room is being ventilated, the actuator controls the temperature to save on heating costs. While this function is active,
the “window open” symbol (
) appears on the display.
Without window contact: The actuator will automatically detect a significant drop in temperature due to ventilation. You
can set your own “window open” temperature and time.
With taught-in window contact: The temperature will only
Page 30
30
be reduced during the time that the window is left open. You
can set your own “window open” temperature.
Press and hold down the menu button for more than 3 •
seconds.
Use the setting wheel to select the “AEr” menu item.•
Confirm with OK.•
Use the setting wheel to set the temperature/time. •
Then press OK to confirm.
Without a taught-in window contact, this function can be •
deactivated by selecting a time of “0”.
15. Setting the offset temperature
The temperature is measured at the heating appliance itself, with the result that other parts of the room may be
warmer or colder than this. To allow for this, you can set
a temperature offset of ±3.5°C. If, for example, a temperature of 18°C is measured somewhere within the room
instead of the 20°C set, it means that an offset of -2.0°C
needs to be configured.
Press and hold down the menu button for more than •
3 seconds.
Use the setting wheel to select the “tOF” menu item.•
Confirm with OK.•
Use the setting wheel to modify the temperature.•
Press the OK button to confirm.•
16. Restoring the factory settings
You can reset the actuator to its initial state manually. This
will clear all the settings that have been made manually.
Press and hold down the menu button for more than •
3 seconds.
Use the setting wheel to select the “rES” menu item.•
Confirm with OK.•
“ACC” will appear on the display; press OK to confirm.•
Page 31
31
17. Intended use
The energy-saving controller has been designed for the
purpose of controlling a standard heating appliance valve.
The device may only be operated indoors and must be
protected from the effects of damp and dust, as well as
solar radiation and sources of radiant heat.
Using the device for a purpose or in a manner other than
that described in this operating manual constitutes a
breach of the “intended use” and shall invalidate the warranty and any liability claims. The same shall apply in the
event of any conversion or modification work. The devices
are intended exclusively for domestic use.
18. Troubleshooting and maintenance
Error code on
display
Problem Remedy
Battery symbol
(
)
Battery power
too low
Replace batteries
F1
Valve actuator
sluggish
Check installation,
inspect heating
valve
F2
Adjusting range
too large
Check
actuator
fastening
F3
Adjusting range
too small
Check heating
valve
F4
1 wa ll th er mo st at
already taught in
Teach out devices
F5
4 wireless com-
ponents already
taught in
Page 32
32
At 12:00 every Saturday, the actuator performs a
weekly descaling function to prevent valve calcification. “CAL” will appear on the display.
19. Instructions for disposal
Do not dispose of the device with regular domestic waste.
Electronic equipment must be disposed of at local
collection points for waste electronic equipment in
compliance with local directives governing waste
electrical and electronic equipment.
The CE sign is a free trade sign addressed exclusively to the authorities and does not warrant
any properties.
20. Safety instructions
The devices concerned are not intended for children and
must not be used as toys. Do not leave packaging material
lying around, as children might be tempted to play with it,
which is extremely dangerous. Do not open the device: it
does not contain any components that need to be serviced by the user. In the event of an error, please return the
device to our service department.
Page 33
33
21. Adapter overview
Manufacturer Figure Adapter
Heimeier, MNG, Junkers,
Landis&Gyr „Duodyr“,
Honeywell-Braukmann,
Oventrop, Schlösser,
Simplex, Valf Sanayii,
Mertik Maxitrol, Watts,
Wingenroth (Wiroflex),
R.B.M., Tiemme, Jaga
No adapter
required
Danfoss RA
Included
in scope of
supply
Danfoss RAV
Included
in scope of
supply
Danfoss RAVL
Included
in scope of
supply
Other adapters available as accessories.
22. Information about radio operation
Radio transmission is performed on a non-exclusive transmission path, which means that there is a possibility of
interference occurring.
Switching operations, electric motors or faulty electric devices are some of the reasons why interference may occur. The range of transmission within buildings can deviate
Page 34
34
greatly from open air distances. Besides the transmitting
power and the reception characteristics of the receiver,
environmental influences such as humidity and local structures also play an important role.
eQ-3 Entwicklung GmbH hereby declares that this device
conforms with the essential requirements and other relevant regulations of Directive 1999/5/EC.
The full declaration of conformity is provided at
www.eQ-3.com.
23. Technical properties
Supply voltage: 3 V
Max. current consumption:
100 mA
Batteries: 2x LR6 batteries (Mignon/AA)
Battery life: Approx. 2 years
Display: LC display
Receiver frequency: 868.3 MHz
Housing dimensions: 56 x 99 x 98 mm (W x H x D)
Connection: M30 x 1.5
Ambient temperature: +5 to +55°C
Max. surface temperature: +90°C (of radiator)
Linear travel: 4.2 mm
Spring force: max. 80 N
We reserve the right to make any technical changes
that constitute an improvement to the device.
Page 35
35
Page 36
36
Table des matières
Utilisation et affichages .................................................37
Fonctionnement général .............................................. 38
Etape 1: Insérer (remplacer) les piles ........................... 38
Etape 2: Régler la date et l‘heure ................................. 39
Etape 3: Monter le régulateuer d‘économie d‘énergie 40
1. Régler le programme hebdomadaire .....................41
2. Programme hebdomadaire: Exemples ..................42
3. Modes de fonctionnement .................................... 43
4. Menu de configuration .......................................... 43
5. Contenu de l‘affichage an mode normal .............. 44
6. Apprentissage d‘éléments sans filn ...................... 44
7. Suppression d‘éléments sans filn ......................... 45
8. Fonctionnement avec thermostat mural .............. 45
9. Régler la fonction de vacances............................. 46
10. Température de confort et température éco ........ 46
11. Sécurité enfants / Verrouillage de la commande ..47
12. Régler une pause de chauffage .............................47
13. Régler le mode antigel ...........................................47
14. Fonction d‘ouverture de fenêtre ........................... 48
15. Régler la température d‘Offset ............................. 49
16. Rétablir les réglages par défaut ............................ 49
17. Utilisation conforme .............................................. 49
18. Elimination des dysfonctionnements et entretien 50
19. Consignes pour l‘élimination................................. 50
20. Consignes de sécurité ...........................................51
21. Vue d‘ensemble des adapteurs .............................51
22. Remarques au sujet du fonctionnement radio ......52
23. Caractéristiques techniques ..................................52
Lisez soigneusement la présente notice pour l’utilisation de l’appareil.
Conservez la notice pour pouvoir vous y référer ultérieurement.
1. Edition française 09/2010
Documentation © 2010 eQ-3 Ltd., Hong Kong.
Tous droits réservés.
CC-RT-RX-VM-W-R5, V2.1 901-31
Page 37
37
A
B
C
D
E
F
G
H
I
Utilisation et affichages
A Jour de la semaine
B Fonction vacances ( ), fonctionnement manuel (Manu), fonctionne-
ment automatique (Auto), symbole d’épuisement de la pile (
),
température éco / confort (
), symbole d’ouverture de fenêtre ( )
C Touche de menu : pour ouvrir le menu de configuration,
maintenir la touche appuyée pendant plus de 3 secondes
D Molette de réglage : procéder à des réglages (par
ex. de la température)
E Affichage de l’heure et de la date, options de menus, fonctions
F Affichage de la température, température de consigne actuelle
G Intervalles de commutation réglés dans le programme hebdomadaire
H Touche OK : pour confirmer / enregistrer, apprentissage
I Touche : commutation entre la température éco
et la température confort
Page 38
38
Fonctionnement général
Le régulateur d’économie d’énergie pour radiateurs régule la
température ambiante à l’aide d’une horloge. Le mécanisme de
commande actionne une valve pour piloter le flux de chaleur du
radiateur. Le régulateur s’installe sur toutes les vannes de radiateur courantes. Le grand écran rétro-éclairé permet une commande confortable. Grâce à un récepteur sans fil, l’appareil peut
recevoir des instructions d’éléments de système configurés.
Le montage est réalisé en 3 étapes.
Etape 1 : Insérer (remplacer) les piles
Retirer le couvercle du compartiment à piles•
Insérer 2 piles LR6 (Mignon/AA) neuves •
dans les compartiments à piles latéraux,
en prenant soin de veiller à la polarité.
Refermer et réenclencher le couvercle •
du compartiment à piles.
La durée de vie de piles alcalines neuves
est d’env. 2 ans. Un symbole de pile (
)
indique que les piles devront être remplacées. Après le retrait des piles, attendre env. 1 min. avant
de remettre les nouvelles piles en place. Le fonctionnement
sur piles rechargeables n’est pas possible.
Les piles normales ne doivent jamais être rechargées. Risque d’explosion !
Ne pas jeter les piles au feu !
Ne pas court-circuiter les piles !
Les piles usées ne sont pas des ordures
ménagères ! Portez les piles au point de
collecte local !
Page 39
39
A
CBD
Etape 2 : Régler la date et l’heure
Suite à la mise en place ou au remplacement des piles, la
date et l’heure sont demandées automatiquement après
l’affichage bref du numéro de version du progiciel.
Régler l’année (B) à l’aide de la molette (C)•
Confirmer par OK (D)•
Régler le mois (B) à l’aide de la molette (C)•
Confirmer par OK (D)•
Régler le jour (B) à l’aide de la molette (C)•
Confirmer par OK (D)•
Régler l’heure (A) à l’aide de la molette (C)•
Confirmer par OK (D)•
Régler les minutes (A) à l’aide de la molette (C)•
Confirmer par OK (D)•
Pendant les saisies, le moteur ramène
déjà la broche de commande.
L’affichage « InS » avec un « •
∏
» rotatif
indique que le moteur effectue encore le mouvement de
recul. Dès que le mécanisme de commande peut être installé sur la vanne, l’écran n’affiche plus que « InS ».
Le programme hebdomadaire et les autres réglages •
peuvent être réalisés avant le montage. Appuyez à
cet effet sur la touche de menu tant que « InS » s’affiche.
Vous trouverez de plus amples détails sous « 4. Menu
de configuration ».
Une fois la programmation terminée, l’écran affiche de nou-•
veau « InS » et le montage (étape 3) peut être réalisé.
Lorsque l’écran affiche « InS », la fonction d’apprentissage peut être activée déjà avant le montage en
appuyant brièvement sur la
-touche.
Page 40
40
Etape 3 : Monter le régulateur d’économie d’énergie
Le mécanisme de commande peut être monté sur toutes les vannes de radiateur courantes. Aucune vidange d’eau ou intervention
sur le système de chauffage n’est nécessaire lors de cette opération. Retirer d’abord l’ancien régulateur thermostatique :
Tourner le régulateur thermos•
tatique vers la gauche jusqu’à la
butée (A)
Démonter la fixation du (B)•
Retirer le régulateur thermostati-•
que de la vanne (C)
Pour certaines vannes, un adaptateur
sera nécessaire. Des adaptateurs pour
vannes Danfoss (RA, RAV, RAVL) sont joints. Les détails
figurent dans la vue d’ensemble des adaptateurs (voir 21).
Placer l’adaptateur sur la vanne et le tour-•
ner jusqu’à ce qu’il soit correctement
fixé.
Pour l’adaptateur RAV, placer la •
rallonge fournie sur le poussoir
de vanne.
Les adaptateurs RA et RAV •
devront être fixés en plus avec
la vis et l’écrou fournis.
Pour pouvoir installer le régulateur
d’économie d’énergie, l’écran doit afficher « InS ». Après le
montage, le mécanisme de commande effectue une course
d’adaptation pour s’adapter à la vanne. Pendant ce processus « AdA » s’affiche à l’écran.
Placer le mécanisme de commande sur la vanne.•
Page 41
41
Serrer l’écrou d’accouplement.•
L’écran affiche « InS », appuyer sur la touche OK.•
Le mécanisme de commande effectue une course d’adaptation •
(l’écran affiche « AdA », aucune commande n’est possible).
Ensuite le mécanisme de commande est opérationnel •
(mode Auto).
Si la course d’adaptation a été initiée avant le montage
ou si l’écran affiche un message d’erreur (F1, F2, F3), appuyer sur OK pour que le moteur revienne à la position
« InS ».
1. Régler le programme hebdomadaire
Le programme hebdomadaire permet de régler pour chaque jour de la semaine jusqu’à 3 phases de chauffage individuelles (7 points de commutation). La programmation
a lieu pour les jours sélectionnés,
les températures devant être définies pour une période de 00:00
à 23:59.
Appuyer sur la touche de menu •
pendant plus de 3 secondes.
L’écran affiche « Pro ».•
Confirmer par la touche OK.•
L’écran affiche « dAy ». La molette permet de sélection-•
ner un jour de semaine individuel, toutes les journées
ouvrables, le week-end ou la semaine complète (ex. :
jours ouvrables).
Confirmer par la touche OK.•
Régler à l’aide de la molette la première tranche de temps •
(ex. : 00:00 à 06:00).
Confirmer par OK.•
Sélectionner ensuite la température souhaitée pour la •
tranche de temps choisie (ex. : 17.0 °C).
Confirmer par OK.•
Page 42
42
Répéter ce processus jusqu’à avoir défini des tempéra-•
tures pour toute la période de 00:00 à 23:59.
En mode automatique, la température peut être modifiée à tout moment manuellement à l’aide de la molette. La température modifiée
reste alors active jusqu’au prochain changement de programme.
2. Programme hebdomadaire : Exemples
Le régulateur d’économie d’énergie permet d’enregistrer pour chaque
jour de la semaine jusqu’à 3 tranches de chauffage (7 points de commutation) avec une température définie individuellement. Par défaut,
2 phases de chauffage de 06:00 à 09:00 et de 17:00 à 23:00 sont définies de manière identique pour tous les jours de la semaine :
de 00:00 à 06:00 17.0°C
de 06:00 à 09:00 21.0°C
de 09:00 à 17:00 17.0°C
de 17:00 à 23:00 21.0°C
de 23:00 à 23:59 17.0°C
Des barres s’affichent à l’écran pour les périodes de commutation pour chaque second intervalle de temps. Dans le
présent exemple, aucune barre ne s’affiche pour l’intervalle de 00:00 à 06:00. Les barres ne s’affichent à l’écran
que pour les intervalles de 06:00 à 09:00 et de 17:00 à 23:00.
Si une pièce doit être chauffée aussi pendant la pause de
midi, la programmation peut être réalisée comme suit :
Du lundi au dimanche
de 00:00 à 06:00 16.0°C
de 06:00 à 09:00 22.0°C
de 09:00 à 12:00 17.0°C
de 12:00 à 14:00 20.0°C
de 14:00 à 17:30 17.0°C
de 17:30 à 23:30 21.0°C
de 23:30 à 23:59 16.0°C
Si vous disposez chez vous d’un bureau, que vous ne souhaitez chauffer que pendant la journée et les jours ouvra-
Page 43
43
bles, vous pouvez programmes les horaires suivants :
Du lundi au vendredi
de 00:00 à 08:30 17.0°C
de 08:30 à 17:00 21.0°C
de 17:00 à 23:59 17.0°C
Du samedi au dimanche
de 00:00 à 23:59 15.0°C
3. Modes de fonctionnement
En appuyant brièvement sur la touche de menu, le système commute
entre les 3 modes de fonctionnement suivants (les modes de fonctionnement ne peuvent être sélectionnés qu’après l’installation / l’étape 3) :
Fonction vacances• ( ) : Réglage d’une température
qui sera conservée jusqu’à un moment défini.
Manu : • Mode manuel – la température est réglée ma-
nuellement à l’aide de la molette.
Auto : • Programme hebdomadaire – régulation de température
automatique selon un programme hebdomadaire enregistré.
4. Menu de configuration
Le menu de configuration permet de modifier les réglages. Le menu s’affiche après
un actionnement prolongé (supérieur à 3 secondes) de la touche de menu.
Pro : Réglage du programme hebdomadaire (voir section •
« 1. Régler le programme hebdomadaire »).
dAt : Modification de l’heure et de la date.•
POS : Interrogation de la position actuelle du mécanisme de commande.•
dSt : Permet de désactiver la commutation automatique •
entre l’heure d’été et l’heure d’hiver.
AEr : Réglage de la température et de la durée d’ouverture de fenêtre •
pour l’abaissement automatique de la température lors de l’aération.
tOF : Etablissement de la température d’Offset.•
rES : Rétablir les réglages par défaut.•
UnL : Suppression de tous les éléments sans fil ayant •
fait l’objet d’un apprentissage.
Page 44
44
Les options de menus sont sélectionnées à l’aide de la
molette et confirmées par OK. Une nouvelle pression sur la
touche de menu ramène au niveau précédent. Après une
durée d’inaction de 65 secondes, le menu se ferme automatiquement.
5. Contenu de l’affichage en mode normal
En mode normal, l’écran affiche le jour de la
semaine, l’heure, la date, le mode de fonctionnement, la température de consigne et
les horaires de chauffage.
Les barres des périodes de commutation s’affichent pour
chaque second intervalle de temps. Un exemple figure
sous « 2. Programme hebdomadaire : exemples ».
6. Apprentissage d’éléments sans filn
Le mécanisme de commande permet d’effectuer l’apprentissage de jusqu’à 4 éléments systèmes tels que des
télécommandes et des contacts de fenêtre, ainsi qu’un
thermostat mural.
Appuyer pendant plus de 3 secondes sur la touche OK.•
Le temps d’apprentissage restant (30 secondes) s’af-•
fiche.
L’appareil à enregistrer doit alors émettre un signal •
radio (par ex. l’actionnement d’une touche de la télécommande).
Ensuite, l’affichage passe au mode normal.•
Le mécanisme de commande réagit alors aux instructions
radio des appareils ayant fait l’objet d’un apprentissage.
Lors de la réception d’une instruction d’un contact de fenêtre ou de la télécommande, l’écran s’allume brièvement.
Page 45
45
7. Suppression d’éléments sans fil
Les éléments ayant fait l’objet d’un apprentissage par le
mécanisme de commande peuvent être supprimés à l’aide
de la fonction « UnL ». Dans ce cas, tous les éléments sans
fil sont supprimés simultanément.
Appuyer sur la touche de menu pendant plus de 3 se-•
condes.
Sélectionner l’option de menu « UnL » à l’aide de la •
molette.
Confirmer par la touche OK.•
L’écran affiche « ACC », confirmer par OK.•
8. Fonctionnement avec thermostat mural
Si le mécanisme de commande doit être utilisé en combinaison avec un thermostat mural, celui-ci doit faire l’objet
d’un apprentissage (voir le paragraphe 6). Après le succès
de l’apprentissage,l’écran affiche « EFC » ; aucun réglage
ne peut être réalisé sur le mécanisme de commande, qui
ne réagit plus aux télécommandes ou contacts de fenêtre enregistrés.
Si pendant 60 minutes, le mécanisme de commande ne
reçoit aucun signal radio de la part du thermostat mural,
il quitte le mode EFC. Jusqu’à la prochaine réception, il
effectue la régulation de façon autonome conformément
au programme hebdomadaire.
Si vous souhaitez supprimer un thermostat mural de la
mémoire, retirez les piles, puis remettez-les en place après env. 1 minute.
Après la saisie de la date et de l’heure et avant le déclenchement de la course d’adaptation, vous pouvez effectuer
la suppression à l’aide de la touche de menu, comme décrit
dans le paragraphe 7.
Page 46
46
9. Régler la fonction de vacances
La fonction de vacances est utilisée si pendant des vacances ou une fête, une température fixe doit être maintenue
pendant une durée définie.
Appuyer sur la touche de menu jusqu’à ce que le sym-•
bole de la valise (
) s’affiche à l’écran.
Régler à l’aide de la molette l’heure jusqu’à laquelle la •
température doit être maintenue.
Confirmer à l’aide de la touche OK.•
Régler ensuite la date à l’aide de la molette.•
Confirmer à l’aide de la touche OK.•
R é g l e r l a t e m p é r a t u r e à l ’ a i d e d e l a m o l e t t e , p u i s c o n fi r m e r •
par OK. L’écran clignote en guise de confirmation.
La température réglée est conservée jusqu’à la date et
l’heure définis. Ensuite le mécanisme de commande commute en mode Auto. Les instructions radio des contacts de
fenêtre et de la télécommande sont toujours exécutées.
10. Température de confort et température éco
La touche de température confort/éco sert (
) à la commutation simple et confortable entre ces deux températures. Par défaut, celles-ci sont de 21,0 °C et de 17,0 °C.
Elles peuvent être adaptées comme suit :
Maintenir la touche confort/éco ( •
) pendant plus de
3 secondes.
Le symbole du soleil ( •
) et la température confort actuelle s’affichent.
Modifier la température à l’aide de la molette, puis confir-•
mer par OK.
Le symbole de la lune ( •
) et la température éco s’affichent.
Modifier la température à l’aide de la molette, puis confir-•
mer par OK.
Page 47
47
En mode automatique, la température peut également
être modifiée à tout moment à l’aide des touches. Elle est
alors conservée jusqu’au prochain point de commutation
du programme.
11. Sécurité enfants / Verrouillage de la commande
La commande peut être verrouillée.
Pour activer/désactiver le verrouillage de la comman-•
de, appuyer brièvement en même temps sur la touche
Menu et
.
Après l’activation, l’écran affiche « LOC ».•
Pour désactiver, appuyer une nouvelle fois sur les deux •
touches.
12. Régler une pause de chauffage
Si le chauffage est coupé en été, il est possible d’économiser les piles. A cet effet, la vanne est ouverte intégralement. La protection anticalcaire est toujours réalisée.
Les instructions radio des contacts de fenêtre et de la télécommande ne sont plus exécutées.
Pour activer la pause de chauffage, tourner la molette •
vers la droite en mode manuel (Manu), jusqu’à ce que
l’écran affiche « On ».
Pour terminer la fonction de pause, quitter le mode ma-•
nuel (Manu) et tourner la molette vers la gauche.
13. Régler le mode antigel
Si la pièce ne doit pas être chauffée, la vanne peut être
fermée. La vanne n’est alors ouverte qu’en cas de risque
de gel. La protection anticalcaire est toujours réalisée.
Les instructions radio des contacts de fenêtre et de la télécommande ne sont plus exécutées.
Page 48
48
Pour activer le mode antigel, tourner la molette vers la •
gauche en mode manuel (Manu), jusqu’à ce que l’écran
affiche « OFF ».
Pour terminer le mode antigel, quitter le mode manuel •
(Manu) et tourner la molette vers la droite.
14. Fonction d’ouverture de fenêtre
Le mécanisme de commande régule la température lors
de l’aération, afin d’économiser des coûts de chauffage.
Pendant ce temps, l’écran affiche le symbole d’ouverture
de fenêtre (
) .
Sans contact de fenêtre : Le mécanisme de commande
détecte automatiquement la forte baisse de température
due à l’ouverture d’une fenêtre. La température et la durée d’ouverture de fenêtre sont réglables.
Avec contact de fenêtre enregistré : La température
n’est abaissée que pendant la durée de l’ouverture de fenêtre. La température d’ouverture de fenêtre est réglable.
Appuyer sur la touche de menu pendant plus de 3 se-•
condes.
Sélectionner l’option de menu « AEr » à l’aide de la •
molette.
Confirmer par la touche OK.•
La température et la durée sont réglables à l’aide de la •
molette. Pour terminer, confirmer par la touche OK.
Sans contact de fenêtre enregistré, cette fonction est •
désactivée en sélectionnant un temps de « 0 ».
Page 49
49
15. Régler la température d’Offset
Comme la température est mesurée au niveau du radiateur, il se
peut qu’il fasse plus chaud ou plus froid ailleurs dans la pièce. Pour
compenser ce fait, il est possible de définir un offset de température de ±3.5 °C. Si par ex. une température de 18 °C est mesurée à
la place des 20 °C définis, l’offset réglé devra être de -2,0 °C.
Appuyer sur la touche de menu pendant plus de 3 secondes.•
Sélectionner l’option de menu « tOF » à l’aide de la molette.•
Confirmer par la touche OK.•
Modifier la température à l’aide de la molette.•
Confirmer à l’aide de la touche OK.•
16. Rétablir les réglages par défaut.
L’état de livraison du mécanisme de commande peut être
rétabli manuellement. Tous les réglages effectués seront
alors perdus.
Appuyer sur la touche de menu pendant plus de 3 se-•
condes.
Sélectionner l’option de menu « rES » à l’aide de la molette.•
Confirmer par la touche OK.•
L’écran affiche « ACC », confirmer par OK.•
17. Utilisation conforme
Le régulateur d’économie d’énergie sert à réguler une vanne de radiateur courante. Utilisez l’appareil uniquement à
l’intérieur et évitez l’exposition à l’humidité, à la poussière
ainsi qu’au soleil et aux rayonnements thermiques.
Toute utilisation autre que celle décrite dans le présent
manuel est considéré comme non conforme et entraîne
une annulation de la garantie et de la responsabilité du
fabricant. Ceci s’applique également aux modifications
et transformations. Les appareils sont destinés exclusivement à une utilisation privée.
Page 50
50
18. Elimination des dysfonctionnements et entretien
Code d’erreur
à l’écran
Problème
Mesure
corrective
Symbole de pile
(
)
Puissance de pile
trop faible
Remplacer les piles
F1
Mécanisme de com-
mande de vanne
partiellement grippé
Vérifier l’installation,
vérifier la vanne de
radiateur
F2
Plage de réglage
trop grande
Vérifier la fixation
du mécanisme de
commande
F3
Plage de
réglage trop petite
Vérifier la vanne de
radiateur
F4
Déjà 1 thermostat
mural enregistré
Supprimer les
appareils
F5
Déjà 4 éléments
sans fil
enregistrés
Une fois par semaine, le samedi à 12:00, le mécanisme
de commande effectue une course anticalcaire afin d’empêcher l’entartrage de la vanne. L’écran affiche « CAL »
19. Consignes pour l’élimination
L’appareil ne doit pas être éliminé avec les ordures
ménagères ! Les appareils électroniques sont à élimi-
ner conformément à la directive relative aux appareils électriques et électroniques usagés par
les points de collecte locaux d’appareils usagés !
Le sigle CE est un sigle de libre circulation
destiné uniquement aux administrations ; il ne
constitue pas une garantie de caractéristiques.
Page 51
51
20. Consignes de sécurité
Les appareils ne sont pas des jouets, ne permettez pas à
des enfants de jouer avec eux. Ne laissez pas traîner les
matériels d’emballage, ils peuvent constituer des jouets
dangereux pour les enfants. N’ouvrez pas l’appareil, il
ne contient aucune pièce réparable par l’utilisateur. En
cas de dysfonctionnement, renvoyez l’appareil au service après-vente.
21. Vue d’ensemble des adaptateurs
Fabricant Figure
Adaptateur
Heimeier, MNG,Junkers,
Landis&Gyr „Duodyr“,
Honeywell-Braukmann,
Oventrop, Schlösser,
Simplex, Valf Sanayii,
Mertik Maxitrol, Watts,
Wingenroth (Wiroflex),
R.B.M., Tiemme, Jaga
Aucun
adaptateur
n’est
nécessaire
Danfoss RA
Joint à la
livraison
Danfoss RAV
Joint à la
livraison
Danfoss RAVL
Joint à la
livraison
D’autres adaptateurs sont disponibles en tant qu’accessoires.
Page 52
52
22. Remarques au sujet du fonctionnement radio
La transmission radio est réalisée par une voie non exclusive, ce qui peut provoquer des interférences.
Les perturbations peuvent être induites entre autres par
des processus de commutation, des moteurs électriques
ou également par des appareils électriques défectueux. La
portée à l’intérieur des bâtiments peut être très différente de celle en champ libre. En-dehors des performances
d’émission et des propriétés de réception des récepteurs,
les influences environnementales comme l’hygrométrie et
les données structurelles jouent un rôle important.
La Société eQ-3 Entwicklung GmbH déclare par la présente que cet appareil est conforme aux exigences fondamentales et autres dispositions importantes de la directive
1999/5/CE. Vous trouverez la déclaration de conformité
intégrale sous www.eQ-3.com.
23. Caractéristiques techniques
Tension d’alimentation : 3 V
Courant absorbé maximal : 100 mA
Piles : 2 piles LR6 (Mignon/AA)
Durée de vie des piles : env. 2 ans
Ecran : écran LCD
Fréquence du récepteur : 868,3 MHz
Dimensions du boîtier : 56 x 99 x 98 mm (l x h x p)
Branchement : M30 x 1,5
Température ambiante : +5 bis +55°C
Température de surface max. : +90°C (du radiateur)
Course linéaire : 4,2 mm
Force élastique : au maximum 80 N
Sous réserve de modifications techniques
destinées à l’amélioration du système.
Page 53
53
Page 54
54
Inhoudsopgave
Bediening en display .................................................... 55
Algemene werking ........................................................ 56
Stap 1: batterijen plaatsen (vervangen) ....................... 56
Stap 2: datum en tijd instellen .......................................57
Stap 3: energiebesparende regelaar monteren .......... 58
1. Weekprogramma instellen .................................... 59
2. Weekprogramma: voorbeelden ............................ 60
3. Bedrijfsmodi ...........................................................61
4. Configuratiemenu ...................................................61
5. Display tijdens het normale bedrijf ....................... 62
6. Aanleren van draadloze componenten ................. 62
7. Afleren van draadloze componenten .................... 62
8. Bedrijf met wandthermostaat ............................... 63
9. Vakantiefunctie instellen ....................................... 63
10. Comfort- en verlaagde temperatuur ..................... 64
11. Kinderslot, bediening vergrendelen ..................... 65
12. Verwarmingspauze instellen ................................. 65
13. Vorstbeveiliging instellen....................................... 65
14. ‘Raam open’-functie .............................................. 66
15. Offsettemperatuur instellen .................................. 66
16. Fabrieksinstellingen opnieuw instellen ..................67
17. Beoogd gebruik ......................................................67
18. Storingen oplossen en onderhoud ....................... 68
19. Verwijdering ........................................................... 68
20. Veiligheidsinstructies ............................................ 69
21. Adapteroverzicht ................................................... 69
22. Instructies voor het draadloze bedrijf ....................70
23. Technische eigenschappen ...................................70
Lees d eze handleiding zorgvul dig d oor, vóór u het appa ra at in gebruik
neemt. Bewaar de handleiding, om ze ook later nog te kunnen
raadplegen.
1e uitgave Nederlands 09/2010
Documentatie © 2010 eQ-3 Ltd., Hong Kong.
Alle rechten voorbehouden.
CC-RT-RX-VM-W-R5, V2.1 901-31
Page 55
55
A
B
C
D
E
F
G
H
I
Bediening en display
A Weekdag
B Vakantiefunctie (
), handmatig bedrijf (Manu), auto-
matisch bedrijf (Auto), ‘batterij leeg’-symbool (
),
verlaagde/comforttemperatuur (
), ‘raam open’-
symbool (
)
C Menutoets: hou deze toets langer dan 3 seconden
ingedrukt, om het configuratiemenu te openen
D Instelwiel: instellingen wijzigen (bijv. temperatuur)
E Tijd- en datumweergave, menupunten, functies
F
Temperatuurweergave, actueel ingestelde temperatuur
G Ingestelde schakelperioden in het weekprogramma
H OK-toets: bevestigen/opslaan, aanleren
I
-toets: omschakelen tussen verlaagde en comfort-
temperatuur
Page 56
56
Algemene werking
De energiebesparende regelaar voor radiatoren regelt de
kamertemperatuur tijdgestuurd. De stelaandrijving beweegt een kraan, om de warmtetoevoer aan de radiator te
regelen. De regelaar past op alle gangbare radiatorkranen.
Het grote, verlichte display dient voor een comfortabele
bediening. Via een draadloze ontvanger kan het apparaat
commando’s van aangeleerde systeemcomponenten ontvangen.
De montage gebeurt in 3 eenvoudige stappen.
Stap 1: batterijen plaatsen (vervangen)
Verwijder het deksel van het batterijvak.•
Plaats 2 nieuwe LR6 batterijen (Mignon/•
AA) in de batterijvakken aan de zijkant.
Let daarbij op de juiste polariteit.
Breng het deksel weer op het batterijvak •
aan, tot het vastklikt.
De levensduur van nieuwe alkalibatterijen
bedraagt ca. twee jaar. Als op het display
een lege batterij (
) verschijnt, dienen
de batterijen te worden vervangen. Na de verwijdering
van de batterijen dient u ca. 1 minuut te wachten, alvorens u nieuwe batterijen plaatst. Dit apparaat werkt niet
op accuvoeding.
Normale batterijen mogen nooit worden opgeladen.
Er bestaat explosiegevaar.
Werp batterijen niet in het vuur!
Batterijen mogen niet worden kortgesloten!
Oude batterijen horen niet in de vuilnisbak! Lever ze in bij een verzamelpunt!
Page 57
57
Stap 2: datum en tijd instellen
Als de batterijen werden geplaatst of vervangen, verschijnt
eerst kort het versienummer van de firmware. Daarna wordt
automatisch gevraagd datum en tijd in te voeren.
Stel het jaartal (B) met het instelwiel (C) in.•
Bevestig met OK (D).•
Stel de maand (B) met het instelwiel (C) in.•
Bevestig met OK (D).•
Stel de dag (B) met het instelwiel (C) in.•
Bevestig met OK (D).•
Stel de uren (A) met het instelwiel (C) in.•
Bevestig met OK (D).•
Stel de minuten (A) met het instelwiel (C) in.•
Bevestig met OK (D).•
Tijdens het invoeren trekt de motor de
regelpen al terug.
De indicatie ‘InS’ met draaiende ‘∏’ geeft aan dat de mo-•
tor nog in beweging is. Zodra de stelaandrijving op de
kraan kan worden gemonteerd, verschijnt nog slechts
‘InS’ op het display.
Het weekprogramma en andere instellingen kunnen •
vóór de montage worden aangepast. Druk daarvoor
op de menutoets, terwijl op het display ‘InS’ staat. Meer
details vindt u onder ‘4. Configuratiemenu’.
Wanneer de programmering voltooid is, verschijnt op-•
nieuw ‘InS’ op het display. Nu kan de montage (stap 3)
worden uitgevoerd.
Terwijl op het display ‘InS’ staat, kan al vóór de montage de aanleerfunctie worden geactiveerd met een
korte druk op de
-toets.
A
CBD
Page 58
58
Stap 3: energiebesparende regelaar monteren
De stelaandrijving kan op alle gangbare radiatorkranen worden
gemonteerd. Hiervoor hoeft het water niet te worden afgelaten
en is evenmin een ingreep in het verwarmingssysteem nodig.
Eerst dient de oude thermostaatkop te worden verwijderd:
Draai de thermostaatkop tot de •
eindaanslag naar links (A).
Maak de bevestiging van de •
thermostaatkop los (B).
Trek de thermostaatkop van de •
kraan (C).
Voor sommige kranen dient een adapter te worden gebruikt.
Adapters voor Danfoss-kranen (RA, RAV, RAVL) zijn
bijgeleverd. Meer details vindt u in het
adapteroverzicht (zie 21).
Plaats de adapter op de kraan en draai •
hem, tot hij stevig vastzit.
Bij de RAV-adapter dient het bijgele-•
verde verlengstuk op de stang van
de kraan te worden gestoken.
De adapters RA en RAV •
moeten aanvullend met de
bijgeleverde schroef en moer
worden bevestigd.
Om de energiebesparende regelaar te kunnen monteren, moet
op het
display ‘InS’ staan. Na de montage voert de stelaandrijving een adapteerbeweging om zich aan de kraan
aan te passen. Tijdens deze beweging verschijnt ‘AdA’
op het display.
Plaats de stelaandrijving op de kraan.•
Page 59
59
Draai de wartelmoer vast.•
Op het display verschijnt ‘InS’. Druk op de OK-toets.•
De stelaandrijving voert een adapteerbeweging uit (op het •
display verschijnt ‘AdA’, er is geen bediening mogelijk).
Daarna is de stelaandrijving gebruiksklaar (automati-•
sche modus).
Werd de adapteerbeweging al voor de montage uitgevoerd of wordt een foutmelding (F1, F2, F3) gegevens, dan dient u op OK te drukken. De motor neemt
dan opnieuw de positie ‘InS’ in.
1. Weekprogramma instellen
In het weekprogramma kunnen voor elke weekdag apart
tot 3 verwarmingsfasen worden ingesteld (7 schakeltijden). De programme ring gebeurt voor de geselecteerde dagen, waarbij voor de periode van 00.00
tot 23.59 uur temperaturen dienen te
worden ingesteld.
Hou de menutoets langer dan 3 se-•
conden ingedrukt.
Op het display verschijnt ‘Pro’.•
Bevestig met de OK-toets.•
Op het display verschijnt ‘dAy’. Met het instelwiel kan •
een afzonderlijke weekdag, alle werkdagen, het weekeinde of de hele week worden geselecteerd (voorbeeld
werkdagen).
Bevestig met de OK-toets.•
Stel met het instelwiel de eerste periode in (bijv. 0.00 •
tot 6.00).
Bevestig met OK.•
Vervolgens dient voor de geselecteerde periode de ge-•
wenste temperatuur te worden ingesteld (bijv. 17,0 °C).
Bevestig met OK.•
Page 60
60
Dit proces dient te worden herhaald, tot voor de peri-•
ode van 0.00 tot 23.59 uur de gewenste temperaturen
zijn vastgelegd.
In de automatische modus kan de temperatuur te allen
tijde via het instelwiel worden veranderd. De gewijzigde
temperatuur blijft dan ingesteld tot de volgende programmawijziging.
2. Weekprogramma: voorbeelden
Met de energiebesparende regelaar kunnen voor elke weekdag tot 3 verwarmingsperioden (7 schakeltijden) met elk een
eigen temperatuur worden geprogrammeerd. Standaard zijn
voor alle weekdagen dezelfde twee verwarmingsfasen ingesteld van 6.00 tot 9.00 uur en van 17.00 tot 23.00 uur:
van 00:00 tot 06:00 17.0°C
van 06:00 tot 09:00 21.0°C
van 09:00 tot 17:00 17.0°C
van 17:00 tot 23:00 21.0°C
van 23:00 tot 23:59 17.0°C
Op het display wordt voor elk tweede tijdsinterval een
balk voor de schakelperioden weergegeven. Bij dit voorbeeld verschijnen geen balken voor het interval 0.00 tot
6.00 uur. Alleen voor de intervallen 6.00 tot 9.00 en 17.00
tot 23.00 worden balken op het display weergegeven.
Als een ruimte ook tijdens de middag moet worden verwarmd,
kan de programmering er als volgt uitzien:
Maandag tot en met zondag
van 00:00 tot 06:00 16.0°C
van 06:00 tot 09:00 22.0°C
van 09:00 tot 12:00 17.0°C
van 12:00 tot 14:00 20.0°C
van 14:00 tot 17:30 17.0°C
van 17:30 tot 23:30 21.0°C
van 23:30 tot 23:59 16.0°C
Page 61
61
Hebt u thuis een kantoor dat u alleen overdag op werkdagen wilt verwarmen, dan kunt u bijvoorbeeld de volgende
tijden programmeren:
Maandag tot en met vrijdag
van 00:00 tot 08:30 17.0°C
van 08:30 tot 17:00 21.0°C
van 17:00 tot 23:59 17.0°C
Zaterdag en zondag
van 00:00 tot 23:59 15.0°C
3. Bedrijfsmodi
Met een korte druk op de menutoets kan worden omgeschakeld tussen de volgende 3 bedrijfsmodi (de bedrijfsmodi kunnen pas na de installatie (stap 3) worden geselecteerd):
Vakantiefunctie• ( ) : instellen van een temperatuur die
tot een vast tijdstip moet worden aangehouden.
Manu: • handmatig bedrijf – de temperatuur wordt hand-
matig ingesteld via het instelwiel.
Auto: • weekprogramma – automatische temperatuurre-
geling volgens het opgeslagen weekprogramma.
4. Configuratiemenu
In het configuratiemenu kunnen instellingen worden gewijzigd. Het menu wordt geopend door de menutoets langer
dan 3 seconden ingedrukt te houden.
• Pro: instelling van het weekprogramma (zie ‘1. Weekpro-
gramma instellen’)
• dAt: wijzigen van datum en tijd
• POS: opvragen van de huidige positie van de stelaandrijving
• dSt: de automatische omschakeling tussen zomer- en
wintertijd kan worden gedeactiveerd
• AEr: instellen van de ‘raam open’-temperatuur en -tijd voor
de automatische temperatuurverlaging tijdens het ventileren
• tOF: instellen van de offsettemperatuur
Page 62
62
• rES: fabrieksinstellingen opnieuw instellen
• UnL: aeren van alle aangeleerde draadloze componenten
De menupunten worden met het instelwiel geselecteerd en
met OK bevestigd. Door nogmaals op de menutoets te drukken, keert men naar het vorige niveau terug. Na 65 seconden
van inactiviteit wordt het menu automatisch gesloten.
5. Display tijdens het normale bedrijf
Tijdens het normale bedrijf worden de weekdag, tijd, datum, bedrijfsmodus, ingestelde
temperatuur en verwarmingstijden vermeld.
De balken voor de schakelperioden van het weekprogramma worden voor elk tweede tijdsinterval weergegeven.
Een voorbeeld vindt u onder ‘2. Weekprogramma: voorbeelden’.
6. Aanleren van draadloze componenten
Aan de stelaandrijving kunnen tot 4 systeemcomponenten,
zoals afstandsbediening en raamcontact worden aangeleerd, en 1 wandthermostaat worden aangeleerd.
Hou de OK-toets langer dan 3 seconden ingedrukt.•
De resterende aanleertijd wordt weergegeven (30 s).•
Nu moet het aan te leren apparaat een signaal uitzenden •
(bijv. knop van afstandsbediening indrukken).
Daarna keert het display weer naar de normale weer-•
gave terug.
De stelaandrijving reageert vervolgens op de commando’s
van de aangeleerde apparaten. Bij ontvangst van signalen van een raamcontact of afstandsbediening licht het
display kort op.
7. Afleren van draadloze componenten
Aan de stelaandrijving aangeleerde componenten kunnen
met de functie ‘UnL’ (unlearn) weer worden afgeleerd. Daarbij
Page 63
63
worden alle draadloze componenten tegelijk afgeleerd.
Hou de menutoets langer dan 3 seconden ingedrukt.•
Selecteer met het instelwiel het menupunt ‘UnL’.•
Bevestig met de OK-toets.•
Er verschijnt ‘ACC’ op het display. Bevestig met OK.•
8. Bedrijf met wandthermostaat
Als de stelaandrijving in combinatie met een wandthermostaat moet worden gebruikt, dient deze eerst te worden
aangeleerd (zie hoofdstuk 6). Na het succesvolle aanleren
verschijnt ‘ECF’ op het display.
Aan de stelaandrijving kunnen nu geen instellingen meer
worden ingevoerd en de aandrijving reageert ook niet meer
op aangeleerde afstandsbedieningen of raamcontacten.
Wordt gedurende 60 min geen signaal van de wandthermostaat ontvangen, dan verlaat de stelaandrijving
de ECF-modus. Tot het volgende signaal wordt ontvangen, regelt hij dan weer autonoom volgens het ingestelde
weekprogramma.
Als een wandthermostaat moet worden afgeleerd, dient
u de batterijen in de stelaandrijving opnieuw aan te brengen (ca. 1 minuut wachten). Na het invoeren van datum en
tijd en vóór het uitvoeren van de adapteerbeweging kan
via de menutoets het afleren worden uitgevoerd zoals beschreven in hoofdstuk 7.
9. Vakantiefunctie instellen
Als tijdens een vakantie of feest voor een bepaalde periode een vaste temperatuur moet worden aangehouden,
kan de vakantiefunctie worden gebruikt.
De menutoets dient herhaaldelijk kort te worden inge-•
drukt, tot op het display het koffersymbool (
) ver-
schijnt.
Page 64
64
Stel met het instelwiel in tot welke tijd de temperatuur •
moet worden aangehouden.
Bevestig met de OK-toets.•
Daarna dient met het instelwiel de datum te worden •
ingesteld.
Bevestig met de OK-toets.•
Stel met het instelwiel de temperatuur in en bevestig met •
OK. Het display knippert ter bevestiging.
De ingestelde temperatuur wordt aangehouden tot het ingestelde tijdstip. Daarna keert de stelaandrijving weer naar
de automatische modus terug. Commando’s van raamcontact en afstandsbediening worden normaal uitgevoerd.
10. Comfort- en verlaagde temperatuur
De toets ‘comfort-/verlaagde temperatuur’ (
) die nt
voor de comfortabele en eenvoudige omschakeling tussen deze beide temperaturen. Standaard zijn 21,0 °C
resp. 17,0 °C ingesteld. Deze waarden kunnen als volgt
worden aangepast:
Hou de toets ‘comfort-/verlaagde temperatuur’ ( •
) l a n gere tijd ingedrukt (langer dan 3 seconden)
Op het display verschijnen het zonnesymbool en de hui-•
dige comforttemperatuur.
Verander de temperatuur met behulp van het instelwiel •
en bevestig met OK.
Nu verschijnen het maansymbool ( •
) en de verlaagde
temperatuur.
Verander de temperatuur met behulp van het instelwiel •
en bevestig met OK.
Ook in de automatische modus kan de temperatuur te allen
tijde met de toetsen worden veranderd. Deze blijft dan ingesteld tot de volgende schakeltijd van het programma.
Page 65
65
11. Kinderslot, bediening vergrendelen
De bediening kan worden verg
rendeld.
Om de vergrendeling te activeren/deactiveren, dienen de •
toetsen Menu en
tegelijk kort te worden ingedrukt.
Na de activering verschijnt ‘LOC’ op het display.•
Het slot wordt gedeactiveerd door nogmaals op beide •
toetsen te drukken.
12. Verwarmingspauze instellen
Is de verwarming in de zomer uitgeschakeld, dan kunnen
de batterijen worden gespaard. Daarvoor wordt de kraan
volledig geopend. De kalkbescherming blijft actief. Commando’s van raamcontact of afstandsbediening worden
niet meer uitgevoerd.
Om de verwarmingspauze te activeren, dient het instelwiel •
in de handmatige modus (Manu) naar rechts te worden
gedraaid, tot op het display ‘On’ verschijnt.
Om de pauze te beëindigen, dient de handmatige modus •
(Manu) te worden verlaten of het instelwiel naar links te
worden gedraaid.
13. Vorstbeveiliging instellen
Als de ruimte niet moet worden verwarmd, kan de kraan
worden gesloten. Alleen bij vorstgevaar wordt de kraan
geopend. De kalkbescherming blijft actief. Commando’s
van raamcontact of afstandsbediening worden niet meer
uitgevoerd.
Om de vorstbeveiliging te activeren, dient het instelwiel •
in de handmatige modus (Manu) naar links te worden
gedraaid, tot op het display ‘OFF’ verschijnt.
Om de functie te beëindigen, dient de handmatige modus •
(Manu) te worden verlaten of het instelwiel naar rechts
te worden gedraaid.
Page 66
66
14. ‘Raam open’-functie
De stelaandrijving regelt tijdens het ventileren de temperatuur, om verwarmingskosten te besparen. Ondertussen
verschijnt op het display het ‘raam open’-symbool (
).
Zonder raamcontact: De stelaandrijving detecteert automatisch een door ventilatie sterk dalende temperatuur. De
‘raam open’-temperatuur en -tijd zijn instelbaar.
Met aangeleerd raamcontact: De temperatuur wordt lager ingesteld, zolang het raam openstaat. De ‘raam open’temperatuur is instelbaar.
Hou de menutoets langer dan 3 seconden ingedrukt.•
Selecteer met het instelwiel het menupunt ‘AEr’.•
Bevestig met de OK-toets.•
De temperatuur en tijd kunnen met het instelwiel worden •
ingesteld. Bevestig vervolgens met de OK-toets.
Zonder aangeleerd raamcontact kan deze functie worden •
gedeactiveerd door voor de tijd de waarde ‘0’ in te stellen.
15. Offsettemperatuur instellen
Omdat de temperatuur aan de radiator wordt gemeten, kan
het op een andere plek in de ruimte kouder of warmer zijn.
Om dit te compenseren, kan een temperatuuroffset van
± 3,5 °C worden ingesteld. Wordt bijv. 18 °C gemeten in
plaats van de ingestelde 20 °C, dan dient een offset van 2,0 °C te worden ingesteld.
Hou de menutoets langer dan 3 seconden ingedrukt.•
Selecteer met het instelwiel het menupunt ‘tOF’.•
Bevestig met de OK-toets.•
Verander de temperatuur met het instelwiel.•
Bevestig met de OK-toets.•
Page 67
67
16. Fabrieksinstellingen opnieuw instellen
De oorspronkelijke leveringstoestand van de stelaandrijving kan handmatig worden hersteld. Hierbij gaan alle
handmatig gewijzigde instellingen verloren.
Hou de menutoets langer dan 3 seconden ingedrukt.•
Selecteer met het instelwiel het menupunt ‘rES’.•
Bevestig met de OK-toets.•
Er verschijnt ‘ACC’ op het display. Bevestig met OK.•
17. Beoogd gebruik
De energiebesparende regelaar dient voor de regeling van
een gangbare radiatorkraan. Gebruik het apparaat uitsluitend binnen en vermijd blootstelling aan vocht, stof, zonlicht en warmtestraling.
Elk ander gebruik dan in deze handleiding beschreven is,
geldt als oneigenlijk en leidt tot de uitsluiting van garantie
en aansprakelijkheid. Dit geldt ook voor verbouwingen en
veranderingen. De apparaten zijn uitsluitend voor particulier gebruik bedoeld.
Page 68
68
18. Storingen oplossen en onderhoud
Foutcode op
het display
Probleem Oplossing
Batterijsymbool
(
)
Batterijcapaciteit
te laag
Batterijen
vervangen
F1
Kraan-
aandrijving
stroef
Installatie controleren,
radiatorkraan
controleren
F2
Instelbereik
te groot
Bevestiging van
de stelaandrijving
controleren
F3
Instelbereik
te klein
Radiatorkraan
controleren
F4
Al 1 wandthermos-
taat aangeleerd
Apparaten afleren
F5
Al 4 draadloze
componenten
aangeleerd
Eenmaal per week, op zaterdag om 12.00 uur, voert
de stelaandrijving een ontkalkingsbeweging uit, om de
kraan tegen verkalking te beschermen. Er verschijnt
‘CAL’ op het display.
19. Verwijdering
Het apparaat hoort niet in de vuilnisbak!
Elektronische apparaten moeten overeenkomstig
de richtlijn voor afgedankte elektrische en elektronische apparaten worden ingeleverd bij de inzamelpunten voor afgedankte apparaten!
De CE-markering is een label voor het vrij verkeer
van goederen binnen de Europese Unie en is uitsluitend bedoeld voor de betreffende autoriteiten.
Het i s ge en gar an ti e voo r be pa alde e ig en scha pp en.
Page 69
69
20. Veiligheidsinstructies
De apparaten zijn geen speelgoed! Laat kinderen er niet mee
spelen. Laat verpakkingsmateriaal niet rondslingeren. Het kan
door kinderen als gevaarlijk speelgoed worden gebruikt. Open
het apparaat niet. Het bevat geen onderdelen die door de
gebruiker moeten worden onderhouden. In het geval van een
defect dient u het apparaat naar de klantenservice te sturen.
21. Adapteroverzicht
Fabrikant Afbeelding Adapter
Heimeier, MNG,
Junkers,
Landis&Gyr „Duodyr“,
Honeywell-Braukmann,
Oventrop, Schlösser,
Simplex, Valf Sanayii,
Mertik Maxitrol, Watts,
Wingenroth (Wiroflex),
R.B.M., Tiemme, Jaga
geen
adapter
benodigd
Danfoss RA bijgeleverd
Danfoss RAV bijgeleverd
Danfoss RAVL bijgeleverd
Andere adapters zijn als toebehoren verkrijgbaar.
Page 70
70
22. Instructies voor het draadloze bedrijf
De draadloze communicatie wordt via een niet-exclusief
communicatiekanaal gerealiseerd, zodat storingen niet
kunnen worden uitgesloten.
Storende invloeden kunnen o.a. afkomstig zijn van schakelprocessen, elektromotoren of defecte elektrische apparaten. Het bereik in gebouwen kan sterk afwijken van
het bereik in openlucht. Behalve het zendvermogen en de
ontvangsteigenschappen van de ontvanger spelen ook
milieu-invloeden zoals luchtvochtigheid, en de bouwkundige situatie een belangrijke rol.
Hierbij verklaart eQ-3 Entwicklung GmbH dat dit apparaat
in overeenstemming is met de fundamentele eisen en andere relevante voorschriften van de richtlijn 1999/5/EG.
De volledige conformiteitsverklaring vindt u onder
www.eQ-3.com.
23. Technische eigenschappen
Voedingsspanning: 3 V
Max. stroomverbruik: 100 mA
Batterijen: 2x LR6 batterij (Mignon/AA)
Levensduur batterijen: ca. 2 jaar
Display: lcd-scherm
Frequentie ontvanger: 868,3 MHz
Afmetingen kast: 56 x 99 x 98 mm (b x h x d)
Aansluiting: M30 x 1,5
Omgevingstemperatuur: +5 tot +55°C
Max. oppervlaktetemperatuur: +90°C (van de radiator)
Lineaire slag: 4,2 mm
Veerkracht: max. 80 N
Technische wijzigingen ter verbetering zijn
voorbehouden.
Page 71
71
Page 72
72
eQ-3 AG
Maiburger Straße 29
D-26789 Leer
www.eQ-3.com
Loading...
