Page 1
1 2 3 4
5 6
7
8
9
121110
A
A
. . . . . . . . .
(2x)
B
-0,05
1,50
C
D
8,20
E
prohibi ted. Offenders w ill be held liable for th e payment of damages. All rights reserv ed in the event of th e grant of a patent, utility m odel or design.
© The r eproduction , distributi on and u tilization of this doc ument as w ell as the com municati on of its con tents to oth ers witho ut express au thorizati on is
0,75
"L"
"M"
"N"
0,10 CZ
all solder connections
"O"
12-pol. / 12-pin
4,20
5,70
7,20
B
80-pol. / 80-pin
C
A-A
±0,10
4
0,70 2,75
5 3,25
8,25
Bemerkungen:
Werkstoffe
Isolierkörper: LCP UL94 V -0
Signalkontakt: Kup ferlegierung
Board-Lock: Kupferlegi erung
Kontaktoberflächen
Anforderungsstufe 1 (mi n. 500 Steckzyklen)
Notes:
Material
Insulator: LCP UL94 V-0
Signal-Contact: Cop per Alloy
Board-Lock: Copper A lloy
Contact Surfa ce
Performance Lev el 1 (min. 500 mating cycles)
D
E
Technische Änderungen vorbehalten / all data subject to amendment without notice
F
"P"
"Q" x 1,27 = "R"
"Q" x 1,27 = "R"
1,27
1,27
0,35
A
G
1,80
3,25
1,27
A
H
© Weite rgabe sowie V ervielfälti gung dieses Do kuments, V erwertung und Mittei lung sein es Inhalts si nd verboten , soweit n icht ausdrü cklich gesta ttet.
Zuwi ederhandlu ngen ve rpflichten zu Schaden sersatz. Alle Rechte für den Fall der Pa tent-, Gebrau chsmuster- o der Geschmacksmu stereintragu ng vorbeh alten.
"S"
4321
Pos. A1
1,27
65
7
8
Artikelnummer
part number
403-53012-51 12-polig / 12-pin 10,77 12,17 10,35 12,71 9,57 8,57
403-53016-51 16-polig / 16-pin 13,31 14,71 12,89 15,25 12,11 11,11
403-53020-51 20-polig / 20-pin 15,85 17,25 15,43 17,79 14,65 13,65
403-53026-51 26-polig / 26-pin 19,66 21,06 19,24 21,60 18,46 17,46
403-53032-51 32-polig / 32-pin 23,47 24,87 23,05 25,41 22,27 21,27
403-53040-51 40-polig / 40-pin 28,55 29,95 28,13 30,49 27,35 26,35
403-53050-51 50-polig / 50-pin 34,90 36,30 34,48 36,84 33,70 32,70
403-53068-51 68-polig / 68-pin 46,33 47,73 45,91 48,27 45,13 44,13
403-53080-51 80-polig / 80-pin 53,95 55,35 53,53 55,89 52,75 51,75
Werkstoff / Material:
drawing modified
03
drawing modified
02
drawing modified
01
first edition
00
Version/
Änderung / Revisi on
Version
Beschreibung
description
S. Schol
15.03.2016
C. Weise
08.02.2016
S. Schol
01.04.2015
F. Kuste
20.03.2014
Name / NameDatum / Date
9
Maß "L"
dimension "L"
Allgemeintoler anz /
General toleran ces
Tolerieru ngsgrundsatz /
Fundamental tolerancing principle
DIN ISO 8015
Erst./Dr awn
20.03.2014
Gepr./Insp.
Maß "M"
dimension "M"
Maß "N"
dimension "N"
Maß "O"
dimension "O"
Maßstab / Scale: 5:1
Verwendungsbereich / Range of application
A2
customer drawing
Benennung / Description
Name / NameDatum / Date

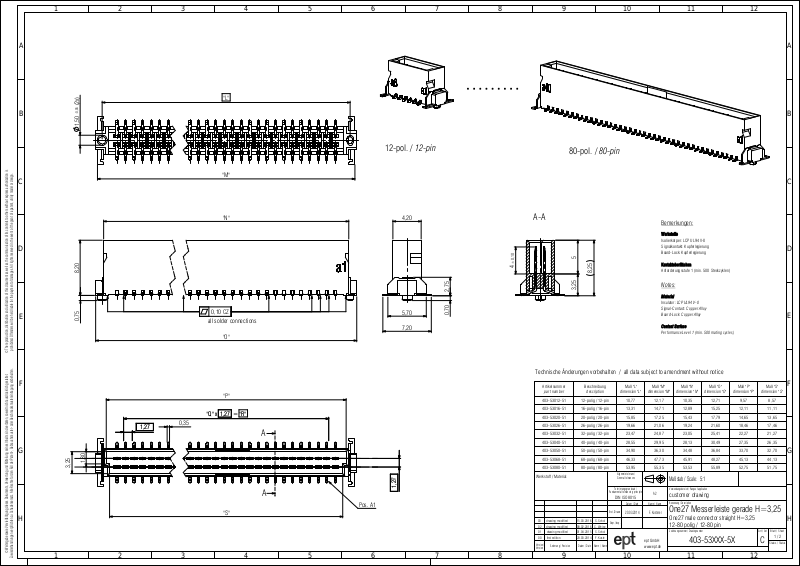

One27 Messerleiste gerade H=3,25
F. Kusterer
One27 male connector straight H=3,25
12-80 polig / 12-80 pin
Zeichnungsnummer / Drawing number
ept GmbH
www.ept.de
403-53XXX-5X
Maß "P"
dimension "P"
121110
Art / Art
Maß "S"
dimension "S"
Blatt / Sheet
1 / 2
C
Status / Status
F
G
H
Page 2
1 2 3 4
13
5 6
7
8
9
121110
A
9,10
2,21
2,21
B
0,30
Empfehlung Leiterplatten-Layout / recommendation PCB-Layout
"Q" x 1,27 = "R"
"Q" x 1,27 = "R"
1,27
1,27
1,200,80
-0,03
A
B
1,60
7,60
C
6,25
2,20
5,50
5,50
C
1,10
Pos. A1
±0,03
"L"
D
Abspulrichtung
Reel of direction
D
12
a1
E
"W"
Gurtverpackung / Tape on Reel
E
prohibi ted. Offenders w ill be held liable for th e payment of damages. All rights reserv ed in the event of th e grant of a patent, utility m odel or design.
© The r eproduction , distributi on and u tilization of this doc ument as w ell as the com municati on of its con tents to oth ers witho ut express au thorizati on is
12-pol. / 12-pin
F
Abspulrichtung
Reel of direction
12
G
a1
330
"W"
H
16-pol. bis 80-pol. / 16-pin to 80-pin
© Weite rgabe sowie V ervielfälti gung dieses Do kuments, V erwertung und Mittei lung sein es Inhalts si nd verboten , soweit n icht ausdrü cklich gesta ttet.
Zuwi ederhandlu ngen ve rpflichten zu Schaden sersatz. Alle Rechte für den Fall der Pa tent-, Gebrau chsmuster- o der Geschmacksmu stereintragu ng vorbeh alten.
4321
65
Bemerkungen:
Verpackung nach DIN EN 60286-3 und EIA-481
Stück je Rolle: 280
Notes:
Packaging is define d in DIN EN 60286-3 and EIA-481
Parts per reel: 280
7
8
Artikelnummer
part number
403-53012-51 12-polig / 12-pin 10,77 5 6,35 24
403-53016-51 16-polig / 16-pin 13,31 7 8,89 32
403-53020-51 20-polig / 20-pin 15,85 9 11,43 32
403-53026-51 26-polig / 26-pin 19,66 12 15,24 44
403-53032-51 32-polig / 32-pin 23,47 15 19,05 44
403-53040-51 40-polig / 40-pin 28,55 19 24,13 44
403-53050-51 50-polig / 50-pin 34,90 24 30,48 56
403-53068-51 68-polig / 68-pin 46,33 33 41,91 72
403-53080-51 80-polig / 80-pin 53,95 39 49,53 72
Werkstoff / Material:
drawing modified
03
drawing modified
02
drawing modified
01
first edition
00
Version/
Änderung / Revisi on
Version
15.03.2016
08.02.2016
01.04.2015
20.03.2014
S. Schol
C. Weise
S. Schol
F. Kuste
Name / NameDatum / Date
Beschreibung
description
Allgemeintoler anz /
General toleran ces
Tolerieru ngsgrundsatz /
Fundamental tolerancing principle
DIN ISO 8015
Erst./Dr awn
20.03.2014
Gepr./Insp.
Maß "L"
dimension "L"
Maß "Q"
dimension "Q"
Maß "R"
dimension "R"
Maßstab / Scale: 5:1
Verwendungsbereich / Range of application
A2
customer drawing
Benennung / Description
Name / NameDatum / Date
One27 Messerleiste gerade H=3,25
F. Kusterer
One27 male connector straight H=3,25
ept GmbH
www.ept.de
12-80 polig / 12-80 pin
Zeichnungsnummer / Drawing number
403-53XXX-5X
9
dimension "W"
121110
Art / Art
C
Maß "W"
Blatt / Sheet
2 / 2
Status / Status
F
G
H
