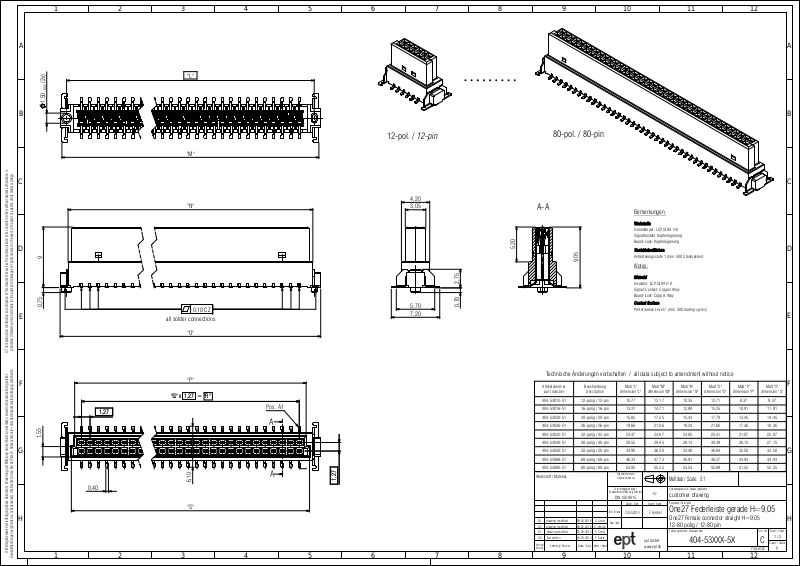

Page 1
1 2 3 4
5 6
7
8
9
121110
A
(2x)
-0,05
"L"
. . . . . . . . .
A
1,50
B
12-pol. / 12-pin
80-pol. / 80-pin
B
"M"
C
"N"
D
9 0,75
E
0,10 CZ
all solder connections
4,20
3,05
5,70
7,20
A-A
5,20
9,05
0,70 2,75
Bemerkungen:
Werkstoffe
Isolierkörper: LCP UL94 V -0
Signalkontakt: Kup ferlegierung
Board-Lock: Kupferlegi erung
Kontaktoberflächen
Anforderungsstufe 1 (mi n. 500 Steckzyklen)
Notes:
Material
Insulator: LCP UL94 V-0
Signal-Contact: Cop per Alloy
Board-Lock: Copper A lloy
Contact Surfa ce
Performance Lev el 1 (min. 500 mating cycles)
C
D
E
"O"
prohibi ted. Offenders w ill be held liable for th e payment of damages. All rights reserv ed in the event of th e grant of a patent, utility m odel or design.
© The r eproduction , distributi on and u tilization of this doc ument as w ell as the com municati on of its con tents to oth ers witho ut express au thorizati on is
F
1,27
1,27
"P"
"Q" x 1,27 = "R"
"Q" x 1,27 = "R"
Pos. A1
A
1,55
G
A
0,40
6,10
"S"
H
© Weite rgabe sowie V ervielfälti gung dieses Do kuments, V erwertung und Mittei lung sein es Inhalts si nd verboten , soweit n icht ausdrü cklich gesta ttet.
Zuwi ederhandlu ngen ve rpflichten zu Schaden sersatz. Alle Rechte für den Fall der Pa tent-, Gebrau chsmuster- o der Geschmacksmu stereintragu ng vorbeh alten.
4321
1,27
1,27
65
7
8
Technische Änderungen vorbehalten / all data subject to amendment without notice
Artikelnummer
part number
404-53012-51 12-polig / 12-pin 10,77 12,17 10,35 12,71 8,37 9,37
404-53016-51 16-polig / 16-pin 13,31 14,71 12,89 15,25 10,91 11,91
404-53020-51 20-polig / 20-pin 15,85 17,25 15,43 17,79 13,45 14,45
404-53026-51 26-polig / 26-pin 19,66 21,06 19,24 21,60 17,26 18,26
404-53032-51 32-polig / 32-pin 23,47 24,87 23,05 25,41 21,07 22,07
404-53040-51 40-polig / 40-pin 28,55 29,95 28,13 30,49 26,15 27,15
404-53050-51 50-polig / 50-pin 34,90 36,30 34,48 36,84 32,50 33,50
404-53068-51 68-polig / 68-pin 46,33 47,73 45,91 48,27 43,93 44,93
404-53080-51 80-polig / 80-pin 53,95 55,35 53,53 55,89 51,55 52,55
Werkstoff / Material:
drawing modified
03
drawing modified
02
drawing modified
01
first edition
00
Version/
Änderung / Revisi on
Version
Beschreibung
description
S. Schol
08.03.2016
C. Weise
08.02.2016
S. Schol
02.04.2015
F. Kuste
24.03.2014
Name / NameDatum / Date
9
Maß "L"
dimension "L"
Allgemeintoler anz /
General toleran ces
Tolerieru ngsgrundsatz /
Fundamental tolerancing principle
DIN ISO 8015
Erst./Dr awn
24.03.2014
Gepr./Insp.
Maß "M"
dimension "M"
Maß "N"
dimension "N"
Maß "O"
dimension "O"
Maßstab / Scale: 5:1
Verwendungsbereich / Range of application
A2
customer drawing
Benennung / Description
Name / NameDatum / Date
One27 Federleiste gerade H=9,05
F. Kusterer
One27 Female connector straight H=9,05
12-80 polig / 12-80 pin
Zeichnungsnummer / Drawing number
ept GmbH
www.ept.de
404-53XXX-5X
Maß "P"
dimension "P"
Projekt 302
121110
Maß "S"
dimension "S"
Art / Art
C
Status / Status
Blatt / Sheet
1 / 2
P
F
G
H
Page 2
1 2 3 4
13
5 6
7
8
9
121110
A
9,65
2,21
2,21
0,30
B
Empfehlung Leiterplatten-Layout / recommendation PCB-Layout
"Q" x 1,27 = "R"
"Q" x 1,27 = "R"
1,27
1,27
Pos. A1
1,200,80
-0,03
A
B
1,60
2,20
7,60
5,50
5,50
C
4,60
C
1,10
"L" ±0,03
D
Abspulrichtung
Reel of direction
D
12
E
E
"W"
prohibi ted. Offenders w ill be held liable for th e payment of damages. All rights reserv ed in the event of th e grant of a patent, utility m odel or design.
© The r eproduction , distributi on and u tilization of this doc ument as w ell as the com municati on of its con tents to oth ers witho ut express au thorizati on is
a1
Gurtverpackung / Tape on Reel
12-pol. / 12 pin
F
Abspulrichtung
Reel of direction
12
G
"W"
a1
330
H
16-pol. bis 80-pol. / 18-pin to 80-pin
© Weite rgabe sowie V ervielfälti gung dieses Do kuments, V erwertung und Mittei lung sein es Inhalts si nd verboten , soweit n icht ausdrü cklich gesta ttet.
Zuwi ederhandlu ngen ve rpflichten zu Schaden sersatz. Alle Rechte für den Fall der Pa tent-, Gebrau chsmuster- o der Geschmacksmu stereintragu ng vorbeh alten.
4321
65
Bemerkungen:
Verpackung nach DIN EN 60286-3 und EIA-481
Stück je Rolle: 280
Notes:
Packaging is define d in DIN EN 60286-3 and EIA-481
Parts per reel: 280
7
8
Artikelnummer
part number
404-53012-51 12-polig / 12-pin 10,77 5 6,35 24
404-53016-51 16-polig / 16-pin 13,31 7 8,89 32
404-53020-51 20-polig / 20-pin 15,85 9 11,43 32
404-53026-51 26-polig / 26-pin 19,66 12 15,24 44
404-53032-51 32-polig / 32-pin 23,47 15 19,05 44
404-53040-51 40-polig / 40-pin 28,55 19 24,13 44
404-53050-51 50-polig / 50-pin 34,90 24 30,48 56
404-53068-51 68-polig / 68-pin 46,33 33 41,91 72
404-53080-51 80-polig / 80-pin 53,95 39 49,53 72
Werkstoff / Material:
drawing modified
03
drawing modified
02
drawing modified
01
first edition
00
Version/
Änderung / Revisi on
Version
08.03.2016
08.02.2016
02.04.2015
24.03.2014
S. Schol
C. Weise
S. Schol
F. Kuste
Name / NameDatum / Date
Beschreibung
description
Allgemeintoler anz /
General toleran ces
Tolerieru ngsgrundsatz /
Fundamental tolerancing principle
DIN ISO 8015
Erst./Dr awn
24.03.2014
Gepr./Insp.
Maß "L"
dimension "L"
Maß "Q"
dimension "Q"
Maßstab / Scale: 5:1
Verwendungsbereich / Range of application
A2
customer drawing
Benennung / Description
Name / NameDatum / Date
One27 Federleiste gerade H=9,05
F. Kusterer
One27 Female connector straight H=9,05
12-80 polig / 12-80 pin
Zeichnungsnummer / Drawing number
ept GmbH
www.ept.de
404-53XXX-5X
Maß "R"
dimension "R"
9
dimension "W"
Art / Art
Projekt 302
121110
Maß "W"
C
Blatt / Sheet
2 / 2
Status / Status
P
F
G
H
