EN Setup Guide
EN
FR
DE
NL
IT
ES
PT
IT Guida di installazione
FR Guide d’installation
DE Installationshandbuch
NL Installatiehandleiding
Placing
EN
Mise en place
FR
Platzieren
DE
Plaatsing
NL
Checking the Accessories
EN
Vérication des accessoires
FR
Überprüfen des Zubehörs
DE
De accessoires controleren
NL
Removing Protective Materials
EN
Retrait des matériaux de protection
FR
Entfernen des Schutzmaterials
DE
Beschermmateriaal verwijderen
NL
ES Guía de instalación
PT Manual de instalação
Posizionamento
IT
Cómo ubicar la impresora
ES
Colocação
PT
Elenco degli accessori
IT
Cómo comprobar los accesorios
ES
Vericar os acessórios
PT
Rimozione dei materiali protettivi
IT
Cómo retirar el material protector
ES
Remover materiais de protecção
PT
➔ 4
➔ 6
➔ 7

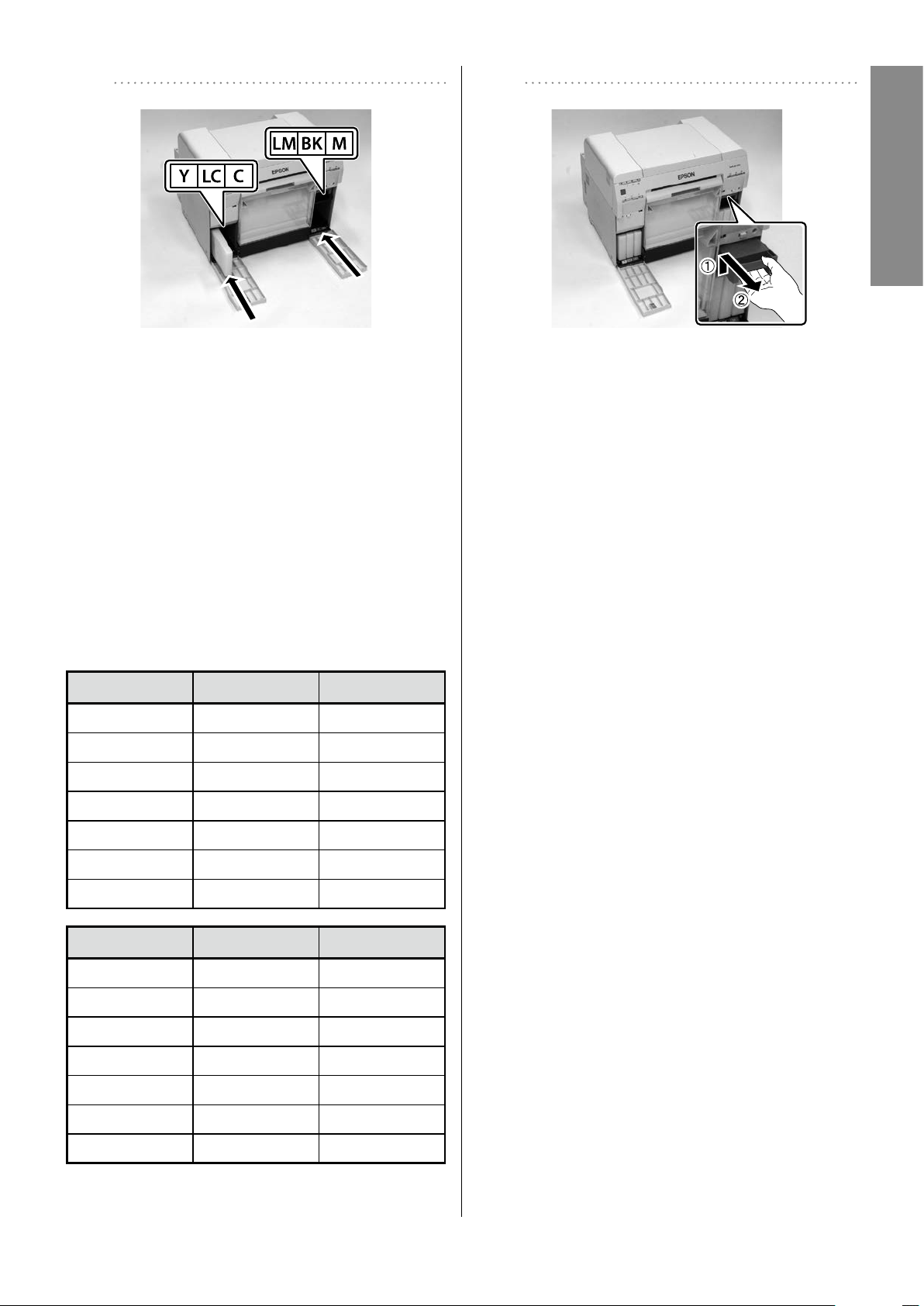

Installing Cartridges
EN
Installation des cartouches
FR
Einsetzen von Patronen
DE
Cartridges installeren
NL
Connecting the Power Cable
EN
Connexion du câble d'alimentation
FR
Anschließen des Stromkabels
DE
Het netsnoer aansluiten
NL

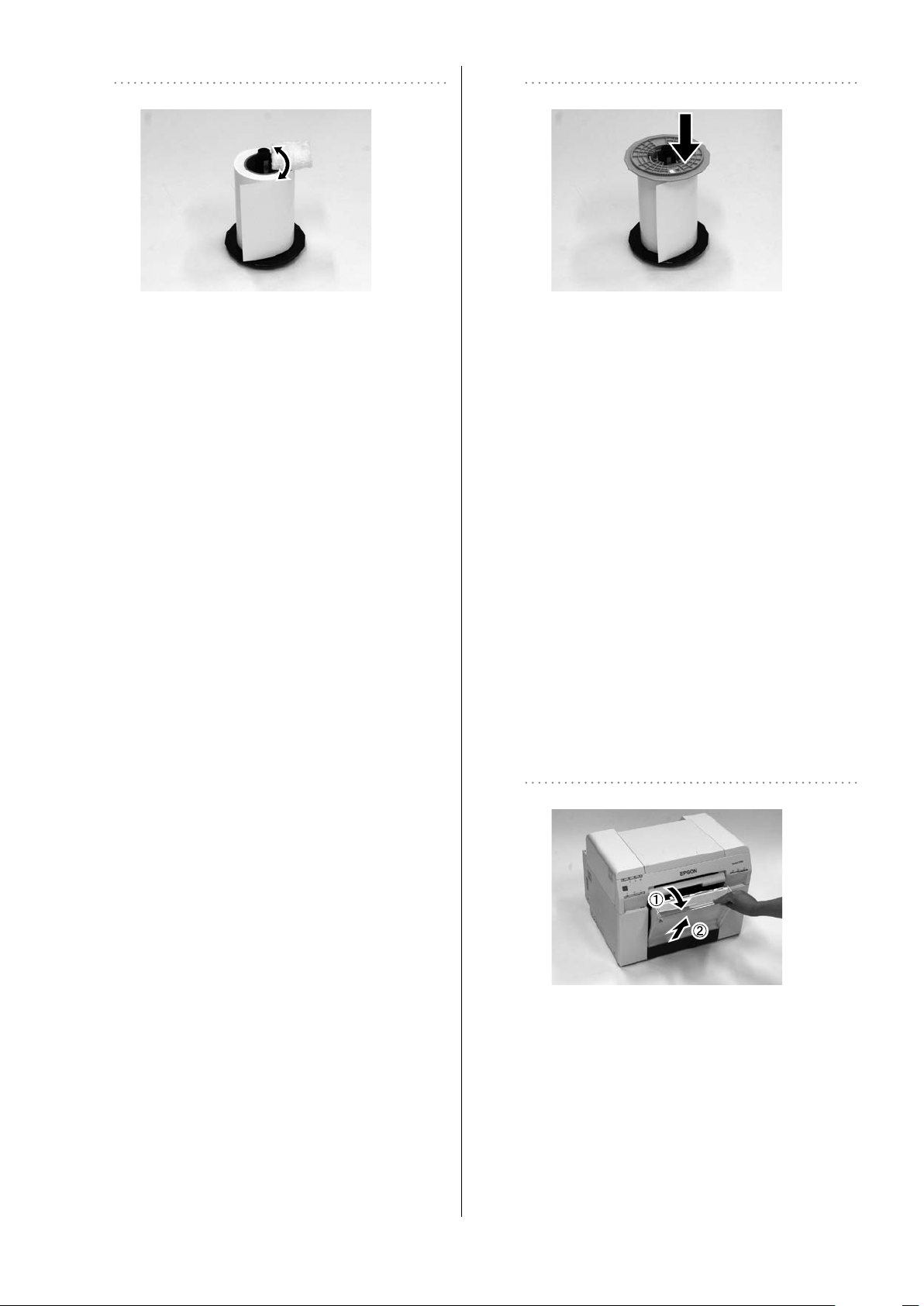

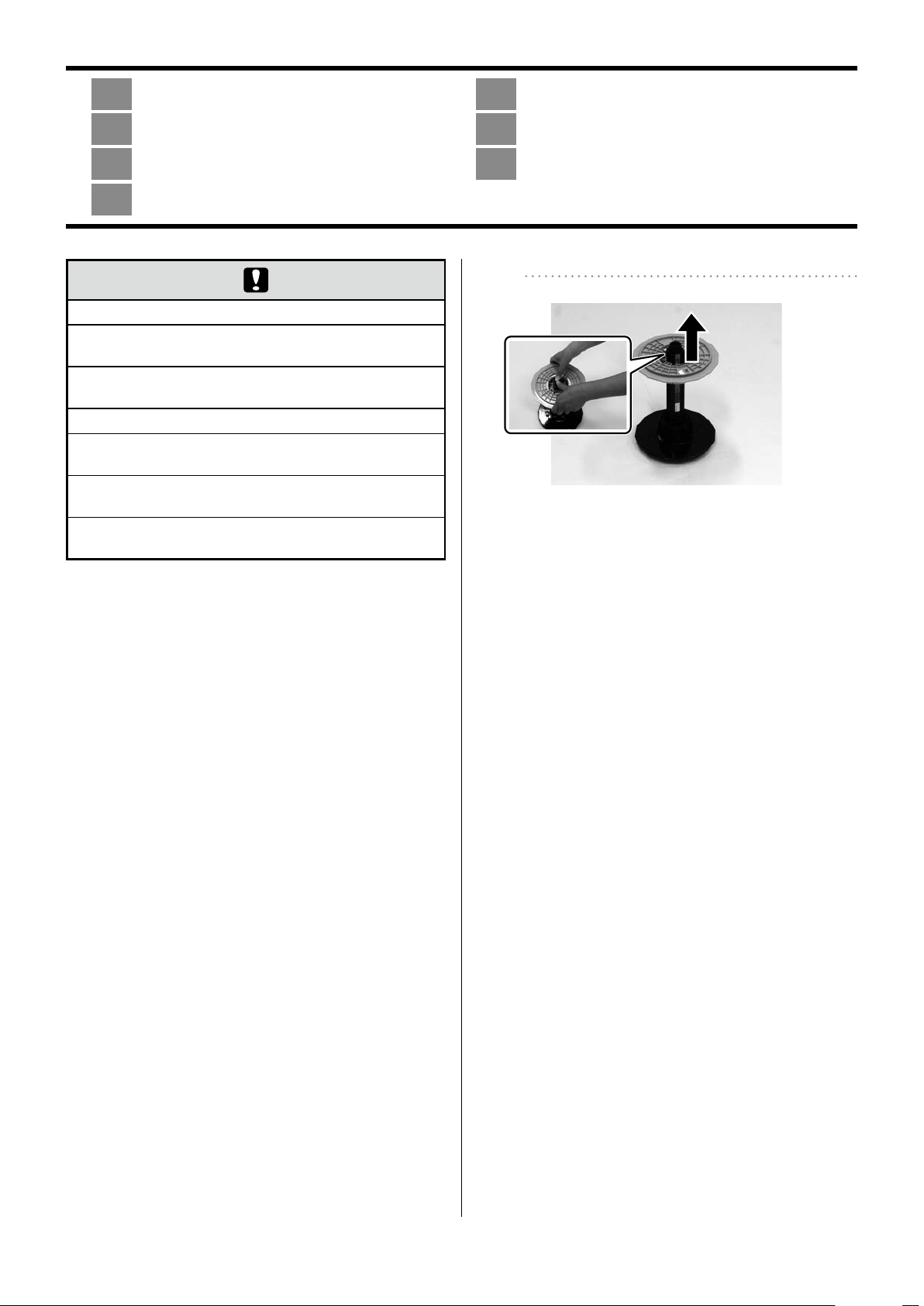

Loading Paper
EN
Chargement du papier
FR
Einlegen von Papier
DE
Papier plaatsen
NL
Installing the Software
EN
Installation du logiciel
FR
Installieren der Software
DE
De software installeren
NL
Installazione delle cartucce
IT
Cómo instalar los cartuchos
ES
Instalar tinteiros
PT
Collegamento del cavo di alimentazione
IT
Cómo conectar el cable de alimentación
ES
Ligar o Cabo de alimentação
PT
Caricamento della carta
IT
Cómo introducir el papel
ES
Carregamento do papel
PT
Installazione del software
IT
Cómo instalar el software
ES
Instalar o software
PT
➔ 10
➔ 13
➔ 16
➔ 24
EN Introductions
IT Introduzione
FR Introduction
DE Einleitung
NL Ten geleide
Meaning of Symbols
! Warning
! Caution
Safety Instructions
Read all of safety instructions in the Operation Guide.
Signication des symboles
Warnings must be followed to avoid serious bodily injury.
Cautions must be followed to avoid damage to this product or bodily injury.
Important must be followed to avoid damage to this product.
Notes contain important information on the operation of this product.
ES Introducción
PT Introdução
! Avertissement
! Mise en garde
Les avertissements doivent être respectés pour éviter toute blessure corporelle.
Les mises en garde doivent être respectées pour éviter toute blessure corporelle et d'endommager ce
produit.
La rubrique "Important" doit être suivie à la lettre pour éviter d'endommager ce produit.
Les remarques contiennent des informations importantes sur le fonctionnement de ce produit.
Consignes de sécurité
Lisez toutes les consignes de sécurité dans le Guide d'utilisation.
Bedeutung der Symbole
! Warnung
! Achtung
Warnungen müssen zur Vermeidung ernsthafter Verletzungen unbedingt beachtet werden.
Diese Vorsichtsmaßnahmen müssen zur Vermeidung von Schäden an diesem Produkt oder Personenschäden beachtet werden.
Wichtige Hinweise müssen zur Vermeidung von Schäden an diesem Produkt befolgt werden.
Hinweise enthalten wichtige Informationen zur Bedienung dieses Produktes.
Sicherheitshinweise
Lesen Sie die Sicherheitshinweise im Benutzerhandbuch.
2
Betekenis van symbolen
! Waarschuwing
Waarschuwingen moeten worden opgevolgd om ernstig lichamelijk letsel te voorkomen.
EN
FR
! Voorzorg-
smaatregel
Voorzorgsmaatregelen moeten worden opgevolgd om schade aan dit product of lichamelijk letsel te
voorkomen.
Belangrijke opmerkingen moeten worden opgevolgd om schade aan dit product te voorkomen.
Opmerkingen bevatten belangrijke informatie over het gebruik van dit product.
Veiligheidsinstructies
Lees alle veiligheidsinstructies in de Gebruiksaanwijzing.
Simboli
! Avvertenza
! Attenzione
Osservare le avvertenze per evitare lesioni personali anche gravi.
Osservare le indicazioni di attenzione per evitare danni al prodotto o lesioni personali.
Le indicazioni contrassegnate da questo simbolo consentono di evitare danni al prodotto.
Le indicazioni contrassegnate da questo simbolo includono informazioni importanti sul funzionamento del prodotto.
Avvertenze per la sicurezza
Leggere tutte le avvertenze per la sicurezza presenti nella Guida all'uso.
DE
NL
IT
ES
PT
Signicado de los símbolos
! Advertencia
! Precaución
Las advertencias deben seguirse para evitar lesiones graves.
Las precauciones deben seguirse para evitar daños al producto o lesiones.
Los avisos importantes deben seguirse para no dañar el producto.
Las notas contienen información importante sobre el funcionamiento de este producto.
Instrucciones de seguridad
Lea todas las instrucciones de seguridad del Manual de funcionamiento.
Signicado dos símbolos
! Aviso
! Atenção
Os avisos devem ser seguidos para evitar ferimentos graves.
As chamadas de atenção devem ser seguidas para evitar danos neste produto ou ferimentos.
Os avisos de importante devem ser seguidos para evitar danos neste produto.
As notas contêm informações importantes sobre o funcionamento deste produto.
Instruções de segurança
Leia todas as instruções de segurança no Manual de funcionamento.
3
EN Placing
IT Posizionamento
FR Mise en place
DE Platzieren
NL Plaatsing
Placing for the Printer/Mise en place de l'imprimante/Platzieren des Druckers/Plaatsing
van de printer/Posizionamento della stampante/Ubicación/Colocar a impressora
Place the printer in a location that meets the following requirements.
• Leave adequate room as shown in the illustration for placing
the printer.
• Choose a location with access to a dedicated power outlet.
• Choose a level and stable location that can support the weight
of the printer (23 kg (main unit only)).
• Use the printer in an environment with a temperature of 10 to
35 ˚C, and a humidity of 20 to 80%. When the printer is placed
on a system rack, make sure the environment of the rack is
within these ranges.
Even the conditions above are met, you may not print properly
if the environmental conditions are not proper for the paper.
Also, keep the printer away from drying, direct sunlight, or
heat sources to maintain the appropriate humidity.
Placez l'imprimante dans un endroit respectant les exigences
suivantes.
• Laissez un espace susant autour de l'imprimante, comme
indiqué dans l'illustration.
• Choisissez un emplacement avec un accès à une prise électrique dédiée.
• Choisissez un emplacement plat et stable qui peut supporter
le poids de l'imprimante (23 kg (unité principale uniquement)).
• Utilisez l'imprimante dans un environnement dont la température se situe entre 10 et 35 °C et le taux d'humidité entre
20 et 80 %. Lorsque l'imprimante est placée sur un rack,
assurez-vous que les conditions de ce dernier respectent ces
dispositions.
Même si les conditions ci-dessus sont respectées, vous ne
pourrez pas imprimer correctement si les conditions ambiantes ne sont pas adaptées pour le papier. De plus, conservez
l'imprimante en dehors d'un endroit trop sec, à distance du
rayonnement du soleil ou de sources de chaleur an de maintenir l'humidité appropriée.
ES Cómo ubicar la impresora
PT Colocação
Platzieren Sie den Drucker an einem Ort, der folgende Anforderungen erfüllt.
• Lassen Sie um den Drucker herum ausreichend Platz, wie in
der Abbildung gezeigt.
• Achten Sie darauf, dass sich eine Steckdose in der Nähe des
Druckers bendet.
• Wählen Sie einen ebenen und stabilen Ort, der dem Gewicht
des Druckers standhält (23 kg (nur Haupteinheit)).
• Verwenden Sie den Drucker in einer Umgebung mit einer
Temperatur zwischen 10 und 35 C und einer Feuchtigkeit
zwischen 20 und 80 %. Wenn der Drucker auf einem Gestell
steht, müssen sich die Umgebungswerte in diesem Bereich
benden.
Selbst wenn die oben genannten Bedingungen erfüllt sind,
kann die Druckqualität von ungünstigen Umgebungsbedingungen beeinträchtigt werden. Setzen Sie den Drucker
keiner direkten Sonneneinstrahlung aus und halten Sie ihn
von Hitzequellen fern, um die erforderliche Feuchtigkeit zu
gewährleisten.
Plaats de printer op een plek die voldoet aan de volgende vereisten.
• Laat voldoende ruimte vrij zoals aangegeven in de illustratie.
• Kies een plek met toegang tot een eigen stopcontact voor de
printer.
• Kies een vlakke, stabiele plek die het gewicht van de printer
kan dragen (23 kg (alleen hoofdeenheid)).
• Gebruik de printer in een omgeving met een temperatuur van
10 tot 35 ˚C, en een luchtvochtigheid van 20 tot 80%. Wanneer
de printer op een systeemrek staat, controleert u of de omgeving van het rek zich binnen deze limieten bevindt.
Zelfs als aan de bovenstaande voorwaarden wordt voldaan,
wordt er mogelijk niet goed afgedrukt als de omgevingsomstandigheden niet goed zijn voor het papier. Houd de printer
ook uit de buurt van drogers, direct zonlicht of warmtebronnen om de luchtvochtigheid op peil te houden.
4
Collocare la stampante in una posizione che soddis i seguenti
requisiti.
• Lasciare uno spazio adeguato per il posizionamento della
stampante, come mostrato nella gura.
• Scegliere una posizione con accesso ad una presa di corrente
dedicata esclusivamente alla stampante.
• Scegliere una posizione piana e stabile, in grado di sostenere il
peso della stampante (23 kg per la sola unità principale).
• Utilizzare la stampante in un ambiente con temperatura compresa tra 10 e 35 ˚C e umidità compresa tra il 20 e l'80%. Se la
stampante è posizionata in una scaalatura, assicurarsi che le
condizioni ambientali rispettino i valori appena indicati.
Anche rispettando le condizioni sopra indicate, la stampa può
non risultare soddisfacente qualora le condizioni ambientali
non risultino ottimali per la carta. Posizionare la stampante
lontano dalla luce solare diretta, da sorgenti di illuminazione
intensa e da fonti di calore, per garantire un'umidità adeguata.
Coloque la impresora en una ubicación que cumpla con los siguientes requisitos.
• Deje el espacio necesario indicado en la ilustración de ubicación.
• Elija una ubicación con acceso a una toma de electricidad
exclusiva.
• Elija un nivel y una ubicación estable que soporte el peso de la
impresora (23 kg solo la unidad principal).
• Use la impresora en un entorno con una temperatura entre 10
y 35 ˚C, y una humedad de 20 a 80 %. Si la impresora se coloca
en un bastidor, asegúrese de que las condiciones del entorno
del bastidor están en los rangos de temperatura y humedad
indicados.
Cumplir con estas indicaciones no garantiza una impresión
adecuada si las condiciones ambientales no son adecuadas
para el papel. Además, mantenga la impresora lejos de fuentes
de calor, secado o luz solar directa para mantener la humedad
adecuada.
Coloque a impressora num local que cumpra os seguintes requisitos.
• Deixe um espaço adequado para colocar a impressora, como
indicado na ilustração abaixo.
• Escolha um local com acesso a uma tomada eléctrica exclusiva
para a impressora.
• Escolha um local plano e estável que possa suportar o peso da
impressora (23 kg (apenas unidade principal)).
• Utilize a impressora num ambiente de temperatura entre 10ºC
e 35ºC e humidade entre 20 e 80%. Se a impressora estiver
montada num sistema rack, certique-se de que o ambiente
do rack se situa nestes intervalos de valores.
Mesmo que cumpra as condições acima, poderá não imprimir
correctamente se as condições ambientais não forem adequadas para o papel. Mantenha a impressora afastada de ambientes secos, uz solar directa ou fontes de calor para manter a
humidade adequada.
Holding the Printer/Déplacement de l'imprimante/Anheben des Druckers/De printer
vasthouden/Manipolazione della stampante/Cómo sostener la impresora/Transportar a impressora
! Caution/Mise en garde/Achtung/Voorzorg-
smaatregel/Attenzione/Precaución/Atenção
• When lifting the printer, hold it in the areas indicated in the
manual. If you hold any other areas, the printer may fall or
your ngers could be trapped and damaged when placing the
printer.
• When lifting this printer, make sure you use the correct posture.
• Lorsque vous soulevez l'imprimante, placez vos mains aux em
placements indiqués dans le manuel. Sinon, l'imprimante risque
de tomber ou vous risquez de vous coincer les doigts et vous
blesser lors de la mise en place de l'imprimante.
• Veillez à adopter une posture correcte pour déplacer l'impri
mante.
• Zum Anheben des Druckers fassen Sie ihn an den im Handbuch
angegebenen Stellen. Wenn Sie den Drucker an einer anderen
Stelle festhalten, kann er herunterfallen oder Sie können sich
beim Absetzen des Druckers die Finger einklemmen.
• Achten Sie beim Anheben dieses Druckers auf die richtige
Haltung.
• Houd bij het tillen de printer vast bij de gedeelten die in de
handleiding worden aangegeven. Als u andere gedeelten
vasthoudt, kan de printer vallen of kunnen uw vingers bekneld
raken wanneer u de printer plaatst.
• Zorg dat u bij het tillen van deze printer de juiste houding
aanneemt.
• Durante il sollevamento della stampante, posizionare le mani
nei punti indicati nel manuale. Se si collocano le mani in altre
aree, la stampante può cadere o le dita possono restare bloc
cate e subire lesioni al momento del posizionamento della
stampante.
• Quando si solleva la stampante, accertarsi di assumere una
postura corretta.
• Para levantarla, sosténgala por las partes indicadas en el manu
al. Si sostiene cualquier otra parte, podría caerse la impresora o
podrían quedar atrapados y lesionarse los dedos al soltarla.
• Al levantar la impresora, asegúrese de adoptar la postura
adecuada.
• Ao erguer a impressora, segure-a nas áreas indicadas no manu
al. Se segurar noutras áreas, a impressora poderá cair ou poderá
prender e ferir os dedos ao colocar a impressora.
• Ao erguer a impressora, certique-se de que assume a postura
correcta.
-
-
-
-
-
EN
FR
DE
NL
IT
ES
PT
5
EN Checking the Accessories
IT Elenco degli accessori
FR Vérication des accessoires
DE Überprüfen des Zubehörs
NL De accessoires controleren
FR
Unité enrouleuse
(A)
(A)
Spindel
Cómo comprobar los accesorios
ES
PT Vericar os acessórios
(A)
(B)
(C)
(D)
(E)
DE
(A)
EN
Spindle unit
Maintenance cartridge
Power Cable
Software Disc
Setup guide
NL
Spindelmodule
Cartouche de maintenance
(B)
Câble d'alimentation
(C)
Software Disc
(D)
Guide d’installation
(E)
IT
Perno
(A)
Cartuccia di manutenzione
(B)
Cavo di alimentazione
(C)
Software Disc
(D)
Guida di installazione
(E)
A USB cable and ink cartridges are not supplied. These need to be purchased separately.
Le câble USB et les cartouches d'encre ne sont pas fournis. Vous devez les acheter séparément.
USB-Kabel und Tintenpatronen sind nicht im Lieferumfang enthalten. Sie müssen separat gekauft werden.
Er worden geen USB-kabel en inktcartridges meegeleverd. Deze moeten afzonderlijk worden aangeschaft.
Il cavo USB e le cartucce di inchiostro non vengono fornite con il prodotto. Tali componenti vanno acquistati separatamente.
No se suministran cartuchos de tinta ni un cable USB. Se deben adquirir por separado.
O cabo USB e os tinteiros não são fornecidos. Será necessário comprá-los separadamente.
Wartungspatrone
(B)
Stromkabel
(C)
Software Disc
(D)
Installationshandbuch
(E)
ES
Unidad de husillo
(A)
Cartucho de mantenimiento
(B)
Cable de alimentación
(C)
Software Disc
(D)
Guía de instalación
(E)
Onderhoudscartridge
(B)
Netsnoer
(C)
Software Disc
(D)
Installatiehandleiding
(E)
Unidade do eixo
(A)
Tinteiro de manutenção
(B)
Cabo de alimentação
(C)
Software Disc
(D)
Manual de instalação
(E)
PT
6
EN Removing Protective Materials
Retrait des matériaux de protection
FR
DE Entfernen des Schutzmaterials
Beschermmateriaal verwijderen
NL
IT
Rimozione dei materiali protettivi
ES
Cómo retirar el material protector
PT
Remover materiais de protecção
EN
FR
DE
NL
IT
ES
The shape, number, and position of the protective materials is
subject to change without prior notice.
La forme, le nombre et la position des matériaux de protection
sont sujets à modication sans préavis.
Form, Anzahl und Ort von Schutzmaterialien können ohne
Vorankündigung geändert werden.
De vorm, hoeveelheid en positie van het beschermmateriaal is
onderhevig aan verandering zonder voorafgaande kennisgeving.
La forma, il numero e la posizione dei materiali protettivi sono
soggetti a modiche senza preavviso.
La forma, la cantidad y la ubicación del material protector están
sujetas a cambio sin previo aviso.
A forma, número e posição dos materiais de protecção podem
ser alterados sem aviso prévio.
A
Remove the protective tape from the exterior of the printer.
Retirez le ruban protecteur à l'extérieur de l'imprimante.
Entfernen Sie die um den Drucker gewickelte Schutzfolie.
Verwijder het beschermende plakband van de buitenkant
van de printer.
PT
B
Remove the scrap paper box.
Pull the top section forward and then lift out the bottom section.
Retirez le bac du papier brouillon.
Tirez la partie supérieure vers l'avant, puis soulevez la partie
inférieure.
Nehmen Sie den Verschnittpapierbehälter heraus.
Ziehen Sie den oberen Teil nach vorn und heben Sie dann den
unteren Teil heraus.
Verwijder de papiervanger.
Trek het bovenste deel naar voren en til vervolgens het onderste
deel eruit.
Rimuovere il Cestino ritagli carta.
Tirare in avanti la parte superiore, quindi sollevare la parte inferiore.
Rimuovere il nastro protettivo dall'esterno della stampante.
Quite la cinta protectora del exterior de la impresora.
Remove a ta de protecção do exterior da impressora.
Saque la caja de restos de papel.
Tire de la sección superior y luego levante la sección inferior.
Remova a caixa de desperdícios de papel.
Puxe para a frente a secção superior e, de seguida, levante a
secção inferior.
7
C
Remove the protective cardboard and tape from inside of the
roll paper feeder.
E
Retirez le carton et le ruban de protection de l'intérieur du
dispositif d'alimentation de rouleaux de papier.
Entfernen Sie den Schutzkarton und die Folie im Inneren der
Rollenpapierzuführung.
Verwijder het beschermende karton en plakband uit de binnenkant van de rolpapierinvoer.
Rimuovere il cartone protettivo e il nastro dall'interno dell'Alimentatore rotolo.
Quite el cartón protector y la cinta del interior del alimentador de rollo de papel.
Remova o cartão e ta de protecção do interior do alimentador do papel em rolo.
D
Remove the spindle unit.
Retirez l'unité enrouleuse.
Entfernen Sie die Spindel.
Verwijder de spindelmodule.
Rimuovere il Perno.
Retire la unidad de husillo.
Remova a unidade do eixo.
F
Push the roll paper feeder into the printer.
Poussez le dispositif d'alimentation de rouleaux de papier
dans l'imprimante.
Schieben Sie die Rollenpapierzuführung in den Drucker.
Duw de rolpapierinvoer in de printer.
Spingere l'Alimentatore rotolo all'interno della stampante.
Empuje el alimentador de rollo de papel para que entre en la
impresora.
Grip the handle to release the lock, and then pull out the roll
paper feeder.
Saisissez la molette pour débloquer le dispositif d'alimentation de rouleaux de papier et retirez-le.
Fassen Sie den Gri, um die Verriegelung zu lösen und ziehen
Sie die Rollenpapierzuführung heraus.
Pak de hendel beet om de vergrendeling vrij te geven en trek
vervolgens de rolpapierinvoer naar buiten.
Aerrare l'Manopola per rilasciare il blocco, quindi estrarre
l'Alimentatore rotolo.
Sujete la manivela para liberar el bloqueo y saque el alimentador de rollo de papel.
Segure a pega para soltar o bloqueio e puxe para fora o alimentador do papel em rolo.
Encaixe o alimentador do papel em rolo na impressora.
8
G H
Attach the scrap paper box.
Insert the bottom section, and then push the top section into
place.
Fixez le bac du papier brouillon.
Insérez la partie inférieure, puis placez la partie supérieure en
poussant.
Bringen Sie den Verschnittpapierbehälter an.
Setzen Sie den unteren Teil ein und schieben Sie den oberen Teil,
bis er einrastet.
Bevestig de papiervanger.
Breng het onderste deel in en duw vervolgens het bovenste deel
op zijn plek.
Riposizionare il Cestino ritagli carta.
Inserire la parte inferiore, quindi spingere la parte superiore no
a posizionarla.
Vuelva a colocar la caja de restos de papel.
Inserte la sección inferior y luego empuje la sección superior.
Fixe a caixa de desperdícios de papel.
Insira a secção inferior e, de seguida, coloque na posição correcta
a secção superior.
Open the cartridge covers, and then remove the protective
materials from inside the printer.
Ouvrez les couvercles de la cartouche, puis retirez les matériaux de protection de l'intérieur de l'imprimante.
Önen Sie die Patronenabdeckungen und entfernen Sie die
Schutzmaterialien im Inneren des Druckers.
Open de cartridgekleppen en verwijder het beschermmateriaal uit de binnenkant van de printer.
Aprire gli sportelli delle cartucce e rimuovere i materiali protettivi dall'interno della stampante.
Abra las cubiertas de cartucho y quite el material protector
del interior de la impresora.
Abra as tampas dos tinteiros e retire os materiais de protecção do interior da impressora.
I
EN
FR
DE
NL
IT
ES
PT
Close the cartridge covers.
Refermez les couvercles de la cartouche.
Schließen Sie die Patronenabdeckungen.
Sluit de cartridgekleppen.
Chiudere gli sportelli delle cartucce.
Cierre las cubiertas de cartucho.
Feche as tampas dos tinteiros.
9
EN Installing Cartridges
IT Installazione delle cartucce
FR Installation des cartouches
DE Einsetzen von Patronen
NL Cartridges installeren
• Do not touch the chip (A) on the ink cartridge. Doing so
may cause incorrect operation or printing.
• Do not touch the ink supply port (B) on the ink cartridge.
Ink could leak out.
• Ne touchez pas la puce (A) située sur la cartouche d'encre,
car cela pourrait entraîner un fonctionnement ou des impressions incorrectes.
• Ne touchez pas le port d'alimentation en encre (B) sur la
cartouche d'encre. Cela pourrait entraîner une fuite d'encre.
• Berühren Sie nicht den Chip (A) an der Tintenpatrone.
Andernfalls kann es zu Funktionsstörungen bei Bedienung
und Druck kommen.
• Berühren Sie nicht die Ausgabeönung (B) an der Tintenpatrone. Dadurch könnte Tinte auslaufen.
• Raak de chip (A) op de inktcartridge niet aan. Dit kan onjuiste werking of onjuist afdrukken veroorzaken.
• Raak de inkttoevoerpoort (B) op de inktcartridge niet aan.
Er kan inkt uit lekken.
• Non toccare il chip (A) sulla cartuccia di manutenzione. Ciò
potrebbe causare errori di funzionamento o di stampa.
• Non toccare l’apertura di erogazione inchiostro (B) delle
cartucce. Potrebbero vericarsi fuoriuscite di inchiostro.
• No toque el chip del cartucho de tinta (A). Podría provocar
que la impresora no funcione o no imprima correctamente.
• No toque el puerto de suministro de tinta del cartucho de
tinta (B). Podría haber fugas de tinta.
• Não toque no chip (A) do tinteiro. Poderá causar um funcionamento ou impressão incorrectos.
• Não toque na porta de fornecimento de tinta (B) do tinteiro.
Pode derramar tinta.
ES Cómo instalar los cartuchos
PT Instalar tinteiros
A
Open the cartridge covers.
Ouvrez les couvercles de la cartouche.
Önen Sie die Patronenabdeckungen.
Open de cartridgekleppen.
Aprire gli sportelli delle cartucce.
Abra las cubiertas de cartucho.
Abra as tampas dos tinteiros.
10
B C
EN
FR
DE
NL
IT
ES
PT
Remove the ink cartridges from the bag, and insert them
fully into the printer.
Retirez les cartouches d'encre de leur sachet et insérez-les
complètement dans l'imprimante.
Nehmen Sie die Tintenpatronen aus der Tüte und setzen Sie
sie in den Drucker ein.
Haal de inktcartridges uit de verpakking en plaats ze volledig
in de printer.
Rimuovere le cartucce di inchiostro dalla confezione e inserirle a fondo nella stampante.
Quite los cartuchos de tinta de la bolsa e insértelos por completo en la impresora.
Retire os tinteiros do saco e introduza-os correctamente na
impressora.
Y LC C
Yellow Light Cyan Cyan
Jaune Cyan clair Cyan
Gelb Hellcyan Cyan
Remove the Maintenance cartridge carefully without tilting.
Push it up, and then pull it out.
Retirez la Cartouche de maintenance avec soin sans l'incliner.
Soulevez-la, puis retirez-la.
Entnehmen Sie die Wartungspatrone vorsichtig, ohne sie zu
kippen.
Drücken Sie die Patrone hoch und ziehen Sie sie heraus.
Verwijder de Onderhoudscartridge voorzichtig zonder deze
te kantelen.
Duw de cartridge omhoog en trek vervolgens naar u toe.
Rimuovere con cura la Cartuccia di manutenzione senza
inclinarla.
Spingere la cartuccia verso l'alto, quindi estrarla.
Quite el Cartucho de mantenimiento con cuidado y sin inclinarlo.
Primero empújelo hacia arriba y luego tire de él para extraerlo.
Retire cuidadosamente o Tinteiro de manutenção sem inclinar.
Puxe-o para cima e depois retire.
Geel Lichtcyaan Cyaan
Giallo Ciano chiaro Ciano
Amarillo Cian claro Cian
Amarelo Ciano claro Ciano
LM BK M
Light Magenta Black Magenta
Magenta clair Noir Magenta
Hellmagenta Schwarz Magenta
Lichtmagenta Zwart Magenta
Magenta chiaro Nero Magenta
Magenta claro Negro Magenta
Magenta claro Preto Magenta
11
D
Insert the Maintenance cartridge.
Insérez la Cartouche de maintenance.
Setzen Sie die Wartungspatrone ein.
Plaats de Onderhoudscartridge.
Inserire la Cartuccia di manutenzione.
Inserte el Cartucho de mantenimiento.
Insira o novo Tinteiro de manutenção.
E
Close the cartridge covers.
Refermez les couvercles de la cartouche.
Schließen Sie die Patronenabdeckungen.
Sluit de cartridgekleppen.
Chiudere gli sportelli delle cartucce.
Cierre las cubiertas de cartucho.
Feche as tampas dos tinteiros.
12
EN Connecting the Power Cable
Connexion du câble d'alimentation
FR
DE Anschließen des Stromkabels
NL Het netsnoer aansluiten
IT
Collegamento del cavo di alimentazione
ES
Cómo conectar el cable de alimentación
PT Ligar o Cabo de alimentação
EN
FR
DE
NL
IT
ES
! Warning/Avertissement/Warnung/Waar-
schuwing/Avvertenza/Advertencia/Aviso
• Use only the type of power source indicated on the printer’s
label.
• Make sure the printer is earthed to prevent accidental short
circuits.
• Utilisez uniquement le type de source d'alimentation
indiqué sur l'étiquette de l'imprimante.
• Veillez à ce que l'imprimante soit reliée à la terre an d'éviter tout court-circuit accidentel.
• Verwenden Sie ausschließlich Stromversorgungen des auf
dem Druckeretikett angegebenen Typs.
• Stellen Sie sicher, dass der Drucker geerdet ist, um versehentliche Kurzschlüsse zu verhindern.
• Gebruik alleen het type stroomvoorziening dat op het
etiket wordt vermeld.
• Zorg dat de printer is geaard om te voorkomen dat er kortsluiting ontstaat.
• Utilizzare esclusivamente il tipo di alimentazione elettrica
indicato sull'etichetta della stampante.
• Per evitare cortocircuiti accidentali, accertarsi che la stampante sia collegata con messa a terra.
• Use únicamente el tipo de fuente de alimentación indicado
en la etiqueta de la impresora.
• Asegúrese de que la impresora tenga una toma de tierra
para evitar cortocircuitos fortuitos.
• Utilize apenas o tipo de fonte de alimentação indicado na
etiqueta da impressora.
• Certique-se de que a impressora está ligada à terra para
impedir curtos-circuitos acidentais.
PT
A
Check that the cover is closed, and then connect the power
cord to the printer.
Vériez que le couvercle est bien fermé, puis connectez le
cordon d'alimentation à l'imprimante.
Vergewissern Sie sich, dass die Abdeckung geschlossen ist,
und schließen Sie das Stromkabel an den Drucker an.
Controleer of de klep gesloten is en sluit het netsnoer aan op
de printer.
Vericare che il coperchio sia chiuso, quindi collegare il cavo
di alimentazione alla stampante.
Compruebe que la cubierta esté cerrada y luego conecte el
cable de alimentación a la impresora.
Certique-se de que a tampa está fechada e ligue o cabo de
alimentação à impressora.
13
B
Press the Power switch on the printer.
Initial ink charging begins. Ink charging takes approximately 20
minutes. The P light ashes during ink charging. When the P
light stops ashing, ink charging is complete.
Appuyez sur le bouton Power switch sur l'imprimante.
Le chargement initial de l'encre commence. Le chargement de
l'encre prend environ 20 minutes. Le voyant P clignote pendant
le chargement de l'encre. Lorsque le voyant P arrête de clignoter,
le chargement de l'encre est terminé.
Drücken Sie den Ein-/Ausschalter des Druckers.
Die Erstauüllung der Patronen beginnt. Das Auüllen dauert
etwa 20 Minuten. Während des Auüllens P blinkt die LED. Wenn
die LED P ausgeht, ist der Füllvorgang abgeschlossen.
Druk op de Stroomschakelaar op de printer.
De inkt wordt nu voor het eerst geladen. Dit neemt ongeveer 20
minuten in beslag. Het lampje P knippert terwijl de inkt wordt
geladen. Wanneer het lampje P stopt met knipperen, is het laden
van de inkt voltooid.
Premere l'Interruttore d’alimentazione sulla stampante.
Viene avviato il caricamento iniziale dell'inchiostro. L'operazione
di caricamento dell'inchiostro richiede circa 20 minuti. Durante il
caricamento dell'inchiostro, l'indicatore luminoso P lampeggia.
Quando l'indicatore luminoso P smette di lampeggiare, il caricamento dell'inchiostro è completo.
Pulse el Interruptor de encendido de la impresora.
Comenzará la carga de tinta inicial. La carga de tinta tarda aproximadamente 20 minutos. El diodo P parpadea durante la carga
de tinta. Cuando el diodo P deja de parpadear, signica que ha
nalizado la carga de tinta.
Prima o Comutador de alimentação na impressora.
É iniciado o carregamento de tinta inicial. O carregamento de
tinta demora aproximadamente 20 minutos. A luz P pisca durante o carregamento de tinta. Quando a luz P parar de piscar, o
carregamento de tinta está concluído.
• Do not turn o the printer when charging the ink.
• When the following lights turn on, open the cartridge cover,
and check that the cartridge for the light that is turned on is
inserted correctly.
: Maintenance cartridge light
Y/LC/C/LM/BK/M : Ink light
• If the light remains on even after performing the operation mentioned above or the ink does not charge, contact
service support.
• Ne mettez pas l'imprimante hors tension pendant le
chargement de l'encre.
• Lorsque les voyants suivants s'allument, ouvrez le couvercle
de la cartouche et vériez que la cartouche correspondant
au témoin allumé est insérée correctement.
: Voyant statut cartouche de maintenance
Y/LC/C/LM/BK/M : Voyant statut encre
• Si le voyant reste allumé après avoir eectué l'opération
mentionnée ci-dessus ou si l'encre ne se charge pas, contactez le support.
• Schalten Sie den Drucker während des Füllvorgangs nicht
aus.
• Wenn die folgenden LEDs leuchten, önen Sie die Patronenabdeckung und vergewissern Sie sich, dass die
zugehörige Patrone richtig eingesetzt ist.
: Wartungspatronen-Leuchte
Y/LC/C/LM/BK/M : Tintenstatus-Leuchte
• Wenn die LED auch nach Ausführen des oben beschriebenen Vorgangs leuchtet oder die Patrone nicht aufgefüllt
wird, wenden Sie sich an den technischen Kundendienst.
• Schakel de printer niet uit terwijl de inkt wordt geladen.
• Wanneer de volgende lampjes branden, opent u de ca-
tridgeklep en controleert u of de cartridge voor het brandende lampje goed geplaatst is.
: onderhoudscartridgelampje
Y/LC/C/LM/BK/M : Inktlampje
• Als het lampje na de bovenstaande stap blijft branden of de
inkt niet wordt geladen, neemt u contact op met de serviceondersteuning.
• Non spegnere la stampante durante il caricamento dell'inchiostro.
• Quando si accendono le seguenti spie luminose, aprire lo
Sportello delle cartucce e vericare che la cartuccia corrispondente alla luce accesa sia inserita correttamente.
: Indicatore luminoso della cartuccia di manutenzione
Y/LC/C/LM/BK/M: Indicatore inchiostro
• Se l'indicatore luminoso resta acceso anche dopo che è
stata eettuata l'operazione indicata o se l'inchiostro non si
carica, contattare il servizio di assistenza.
• No apague la impresora durante la carga de tinta.
• Cuando se enciendan los siguientes diodos, abra la cubierta
de cartuchos y compruebe que el cartucho correspondiente al diodo en cuestión se haya insertado correctamente.
: Diodo del cartucho de mantenimiento
Y/LC/C/LM/BK/M : Diodo de estado de tinta
• Si el diodo sigue encendido tras haber realizado la operación mencionada anteriormente o si la tinta no se carga,
póngase en contacto con el servicio de asistencia.
14
• Não desligue a impressora durante o carregamento de
tinta.
• Quando as luzes seguintes se acenderem, abra a tampa do
tinteiro e verique se o tinteiro correspondente à luz acesa
está introduzido correctamente.
: Luz do tinteiro de manutenção
Y/LC/C/LM/BK/M : Luz da tinta
• Se a luz permanecer acesa após efectuar a operação mencionada acima, ou a tinta não carregar, contacte o serviço
de assistência.
Extra ink is required to fully charge the print head nozzles the
rst time the printer is used; replacement cartridges will be
needed earlier than usual.
De l'encre supplémentaire est requise pour complètement
charger les buses de la tête d'impression lors de la première
utilisation de l'imprimante ; des cartouches de remplacement
seront nécessaires plus tôt que prévu.
Um die Druckkopfdüsen beim ersten Gebrauch des Druckers
vollständig zu füllen ist zusätzliche Tinte erforderlich. Ersatzpatronen werden früher als gewöhnlich benötigt.
Wanneer de printer voor het eerst wordt gebruikt, is extra
inkt vereist om de spuitopeningen volledig te laden. Hierdoor
moeten de cartridges sneller dan normaal vervangen worden.
Quando si utilizza la stampante per la prima volta, è necessaria
una quantità aggiuntiva di inchiostro per caricare completamente gli ugelli della testina di stampa. Sarà necessario sostituire le cartucce prima del previsto.
Se necesita tinta adicional para cargar por completo los inyectores de los cabezales de impresión por primera vez, por lo que
se deberán sustituir los cartuchos antes de lo normal.
É necessária tinta adicional para carregar completamente os
jactos da cabeça de impressão durante a primeira utilização;
será necessário substituir os tinteiros antes do tempo habitual.
EN
FR
DE
NL
IT
ES
PT
15
EN Loading Paper
IT Caricamento della carta
FR Chargement du papier
DE Einlegen von Papier
NL Papier plaatsen
Make sure the printer is on when loading paper.
Veillez à ce que l'imprimante soit allumée avant de charger le
papier.
Stellen Sie sicher, dass der Drucker beim Einlegen von Papier
eingeschaltet ist.
Zorg dat de printer is ingeschakeld wanneer u papier plaatst.
Quando si carica la carta, assicurarsi che la stampante sia
accesa.
Asegúrese de que la impresora está encendida antes de cargar
papel.
Certique-se de que a impressora está ligada antes de carregar
o papel.
ES Cómo introducir el papel
PT Carregamento do papel
A
Stand the spindle unit on a at surface and remove the upper
ange.
Posez l'unité enrouleuse verticalement sur une surface plane,
puis retirez la bride supérieure.
Stellen Sie die Spindel aufrecht auf eine ache Unterlage und
nehmen Sie dann den oberen Flansch ab.
Zet de spindelmodule op een vlakke ondergrond en verwijder de bovenste ens.
Collocare il Perno verticalmente su una supercie piana e
rimuovere la Flangia superiore.
Coloque verticalmente la unidad de husillo sobre una supercie plana y retire la brida superior.
Coloque a unidade do eixo numa superfície plana e remova a
ange superior.
16
B C
EN
FR
DE
NL
IT
ES
PT
Remove the new paper from its packaging, and stand it on
a at surface. Wipe the edge of the paper with a soft cloth
several times to remove any dirt such as paper powder.
Stand the paper so that the winding direction of the paper counter-clockwise when viewed from above.
Retirez le nouveau papier de son emballage et placez-le verticalement sur une surface plane. Passez plusieurs coups de
chion doux sur le bord du papier pour retirer la poussière
telle que la poudre de papier.
Placez le papier de telle sorte que le sens d'enroulement du papier soit anti-horaire, vu du dessus.
Nehmen Sie das neue Papier aus der Verpackung und stellen
Sie es auf eine ache Unterlage. Wischen Sie mehrmals mit
einem weichen Tuch über die Kante des Papiers, um Schmutz
(z. B. Papierstaub) zu entfernen.
Stellen Sie das Papier so, dass die Aufwickelrichtung des Papiers
von oben betrachtet entgegen dem Uhrzeigersinn verläuft.
Haal het nieuwe papier uit de verpakking en zet de stapel
rechtop op een vlakke ondergrond. Veeg de rand van het
papier verschillende malen met een zachte doek af om vuil,
zoals papierpoeder, te verwijderen.
Zet het papier zo neer dat de oprolrichting van het papier van
boven af gezien tegen de richting van de klok in is.
Rimuovere la carta nuova dalla confezione e collocarla in
verticale su una supercie piana. Pulire più volte il bordo
della carta con un panno morbido, per rimuovere sporcizia o
polvere di carta.
Posizionare la carta verticalmente in modo che, vista dall'alto,
risulti avvolta in senso antiorario.
Saque del embalaje el papel nuevo y colóquelo verticalmente
en una supercie plana. Frote el borde del papel con un paño
suave varias veces para eliminar suciedad (por ejemplo,
polvo de papel).
El papel debe colocarse de forma que la dirección de bobinado
sea en sentido antihorario con el papel visto desde arriba.
Turn the paper upside down, and then place it on the spindle
unit.
Place the core over the spindle unit so that the winding direction
of the paper is clockwise when viewed from above.
Retournez le papier, puis placez-le dans l'unité enrouleuse.
Placez le rouleau sur l'unité enrouleuse de telle sorte que le sens
d'enroulement du papier soit dans le sens des aiguilles d'une
montre, vu du dessus.
Drehen Sie das Papier nach unten und stecken Sie es auf die
Spindel.
Positionieren Sie den Kern über die Spindel, sodass die Aufwickelrichtung des Papiers von oben betrachtet im Uhrzeigersinn
verläuft.
Draai het papier op zijn kop en plaats het vervolgens op de
spindelmodule.
Plaats de kern zodanig over de spindelmodule dat de oprolrichting van het papier van boven af gezien met de klok mee is.
Ribaltare il rotolo di carta, quindi installarlo sul Perno.
Inserire l'anima nel Perno in modo che, vista dall'alto, la carta
risulti avvolta in senso orario.
Ponga el papel boca abajo y luego colóquelo en la unidad de
husillo.
Coloque el núcleo sobre la unidad de husillo de forma que la
dirección de bobinado sea en sentido horario con el papel visto
desde arriba.
Vire o rolo ao contrário e, de seguida, coloque-o na unidade
do eixo.
Coloque o centro sobre a unidade do eixo, de modo a que a
orientação de desenrolamento do papel visto de cima seja no
sentido dos ponteiros do relógio.
Remova o papel novo da embalagem e coloque-o sobre uma
superfície plana. Passe várias vezes um pano macio nas extremidades do papel para remover sujidade, como pó.
Coloque de pé o rolo de papel de modo a que a orientação de
desenrolamento do papel visto de cima seja contrária aos ponteiros do relógio.
17
D E
Wipe the edge of the paper with a soft cloth several times to
remove any dirt such as paper powder.
Passez plusieurs coups de chion doux sur le bord du papier
pour retirer la poussière telle que la poudre de papier.
Wischen Sie mehrmals mit einem weichen Tuch über die
Kante des Papiers, um Schmutz (z. B. Papierstaub) zu entfernen.
Veeg de rand van het papier verschillende malen met een
zachte doek af om vuil, zoals papierpoeder, te verwijderen.
Pulire più volte il bordo della carta con un panno morbido,
per rimuovere sporcizia o polvere di carta.
Frote el borde del papel con un paño suave varias veces para
eliminar suciedad (por ejemplo, polvo de papel).
Passe várias vezes um pano macio nas extremidades do papel
para remover sujidade, como pó.
Insert the ange into the shaft of the spindle unit so that the
core of the roll paper is held securely between the top and
bottom anges.
Insérez la bride dans l'extrémité de l'unité enrouleuse an
que le rouleau de papier soit solidement maintenu entre les
brides supérieure et inférieure.
Befestigen Sie den Flansch an der Achse der Spindel, sodass
der Kern des Rollenpapiers sicher zwischen dem oberen und
unteren Flansche gehalten wird.
Plaats de ens in de schacht van de spindelmodule zodanig
dat de kern van de papierrol stevig tussen de bovenste en
onderste enzen vastzit.
Inserire la Flangia sull'asta del Perno in modo che l'anima del
rotolo sia saldamente ssata tra le Flange superiore e inferiore.
Inserte la brida en el eje de la unidad de husillo de forma que
el núcleo del rollo de papel quede rmemente sujeto entre
las bridas superior e inferior.
Insira a ange no eixo da unidade do eixo, de modo a que o
centro do rolo de papel que bem encaixado entre as anges
superior e inferior.
F
Remove the Scrap paper box.
Retirez le Bac de papier brouillon.
Nehmen Sie den Verschnittpapierbehälter heraus.
Verwijder de Papiervanger.
Rimuovere il Cestino ritagli carta.
Saque la Caja de restos de papel.
Remova a Caixa de desperdícios de papel.
18
G H
Match the inner edge guide on the roll paper feeder to the
size of the paper.
Grip the handle to release the lock, and then pull out the roll
paper feeder.
Saisissez la molette pour débloquer le dispositif d'alimentation de rouleaux de papier et retirez-le.
Fassen Sie den Gri, um die Verriegelung zu lösen, und ziehen Sie die Rollenpapierzuführung heraus.
Pak de hendel beet om de vergrendeling vrij te geven en trek
vervolgens de rolpapierinvoer naar buiten.
Aerrare l'Manopola per rilasciare il blocco, quindi estrarre
l'Alimentatore rotolo.
Sujete la manivela para liberar el bloqueo y saque el alimentador de rollo de papel.
Segure a pega para soltar o bloqueio e puxe para fora o alimentador do papel em rolo.
To adjust the position of the inner edge guide, lift the inner edge
guide towards you slightly and move it to the left or right. Match
the triangle mark on the inner edge guide to the scale.
Adaptez le guide bord intérieur du dispositif d'alimentation
de rouleaux de papier à la taille du papier.
Pour adapter la position du guide bord intérieur, tirez le guide
bord intérieur légèrement vers vous et déplacez-le vers la gauche
ou vers la droite. Adaptez la marque triangulaire sur le guide bord
intérieur à l'échelle.
Stellen Sie die Innenkantenführung an der Rollenpapier-
zuführung auf die Papierbreite ein.
Um die Innenkantenführung anzupassen, heben Sie die Innen-
kantenführung leicht hoch und schieben Sie sie nach links oder
rechts. Stellen Sie die Dreiecksmarkierung an der Innenkanten-
führung auf die Skala ein.
Stel de binnenste randgeleider van de rolpapierinvoer af op
het papierformaat.
U stelt de positie van de binnenste randgeleider af door de bin-
nenste randgeleider een beetje naar u toe te tillen en deze naar
links of rechts te schuiven. Plaats het driehoekje op de binnenste
randgeleider op de gewenste schaal.
EN
FR
DE
NL
IT
ES
PT
Far coincidere la Guida interna dell'Alimentatore rotolo con le
dimensioni della carta.
Per regolare la posizione della Guida interna, sollevare leggermente la Guida interna e quindi spostarla a sinistra o a destra.
Regolare il contrassegno triangolare della Guida interna in base
alla scala.
Ajuste la guía interna del alimentador de rollo de papel al
tamaño del papel.
Para ajustar la posición de la guía interna, levánte la guía interna
ligeramente hacia usted y muévala hacia la izquierda o la derecha. Ajuste la marca triangular de la guía interna a la escala.
Ajuste a guia de margem interna no alimentador do papel em
rolo ao tamanho do papel.
Para ajustar a posição da guia de margem interna, puxe ligeiramente a guia de margem interna na sua direcção e desloque-a
para a esquerda ou para a direita. Alinhe a marca triangular
existente na guia de margem interna com a escala.
19
I J
Hold the spindle unit in the direction shown above, and then
place it in front of the roll paper feeder.
Remove any tape or protective sheets from the paper.
If the leading edge of the paper is ragged, cut it in a straight line
with a pair of scissors and so on.
Tenez l'unité enrouleuse dans le sens indiqué ci-dessus, puis
placez-la devant le dispositif d'alimentation de rouleaux de
papier.
Retirez le ruban adhésif et toute feuille de protection du papier.
Si le bord d'attaque du papier est irrégulier, coupez-le à l'aide
d'une paire de ciseaux pour qu'il soit droit.
Halten Sie die Spindel in die oben gezeigte Richtung und
befestigen Sie sie dann vor der Rollenpapierzuführung.
Entfernen Sie sämtliche Klebestreifen oder Schutzfolien vom
Papier.
Wenn die Vorderkante des Papiers eingerissen ist, schneiden Sie
sie mit einer Schere oder ähnlichem gerade.
Houd de spindelmodule in de richting die hierboven wordt
aangegeven, en plaats de module voor de rolpapierinvoer.
Verwijder plakband of beschermvellen van het papier (indien
aanwezig).
Als de invoerrand van het papier gerafeld is, knipt u die recht met
een schaar of ander gereedschap.
Posizionare il Perno nella direzione indicata nell'immagine in
alto, quindi collocarlo di fronte all'Alimentatore rotolo.
Rimuovere pellicole o fogli protettivi dalla carta.
Se il bordo iniziale della carta è strappato o irregolare, tagliarlo
con un paio di forbici in modo che sia diritto.
Load the spindle unit and check that the shaft ts into the
bearings.
Chargez l'unité enrouleuse et vériez que son extrémité est
bien placée dans les paliers.
Legen Sie die Spindel ein und prüfen Sie, ob die Achse in das
Lager passt.
Plaats de spindelmodule en controleer of de schacht in de
dragers zit.
Caricare il Perno e vericare che l'asta sia posizionata correttamente nei cuscinetti.
Cargue la unidad de husillo y compruebe que el eje encaje en
los cojinetes de rodamiento.
Carregue a unidade do eixo e certique-se de que o eixo
encaixa nos rolamentos.
Sujete la unidad de husillo en la dirección mostrada arriba y
colóquela delante del alimentador de rollo de papel.
Retire del papel cualquier cinta adhesiva u hoja protectora.
Si el extremo del papel está rasgado, use unas tijeras para cortarlo de forma que quede recto.
Segure a unidade do eixo na direcção apresentada acima e,
de seguida, coloque-a em frente do alimentador do papel em
rolo.
Remova qualquer película ou folha de protecção do papel.
Se a extremidade dianteira do papel estiver desada, corte-a
numa linha recta com uma tesoura.
20
K L
Match the Front edge guide to the width of the paper.
Adaptez le Guide bord avant à la largeur du papier.
Stellen Sie die Vorderkantenführung auf die Papierbreite ein.
Stel de Invoerrandgeleider af op de breedte van het papier.
Regolare la Guida anteriore in base alla larghezza della carta.
Ajuste la Guía frontal al ancho del papel.
Ajuste a Guia de margem dianteira à largura do papel.
Insert the leading edge of the paper into the paper feed slot.
Insert the paper until the paper light turns on.
Insérez le bord d'attaque du papier dans la fente d'alimentation papier.
Insérez le papier jusqu'à ce que le voyant statut papier s'allume.
Legen Sie die Vorderkante des Papiers in den Papierzuführungsschlitz ein.
Legen Sie Papier ein, bis die Papier-Leuchte aueuchtet.
EN
FR
DE
NL
IT
ES
PT
Breng de invoerrand van het papier in de papierinvoersleuf
in.
Voer het papier in tot het papierlampje gaat branden.
Inserire il bordo iniziale della carta nella fessura ingresso
carta.
Inserire la carta nché non si accende l'Indicatore carta.
Inserte el borde inicial del papel en la ranura de alimentación
del papel.
Inserte el papel hasta que se encienda el diodo de estado de
papel.
Insira a extremidade dianteira do papel na ranhura de alimentação.
Introduza o papel até que a luz do papel se acenda.
21
M N
Push the roll paper feeder into the printer.
Poussez le dispositif d'alimentation de rouleaux de papier
dans l'imprimante.
Schieben Sie die Rollenpapierzuführung in den Drucker.
Duw de rolpapierinvoer in de printer.
Spingere l'Alimentatore rotolo all'interno della stampante.
Empuje el alimentador de rollo de papel para que entre en la
impresora.
Encaixe o alimentador do papel em rolo na impressora.
Carefully roll the paper into the printer to take up any slack.
Enroulez soigneusement le papier dans l'imprimante pour
bien tendre le papier.
Wickeln Sie das Papier sorgfältig im Drucker auf, damit es
nicht durchhängt.
Rol het papier voorzichtig op in de printer om te zorgen dat
het strak zit.
Ruotare con cura il rotolo per mettere in tensione la carta.
Para tensar el papel, enróllelo con cuidado hacia el interior
de la impresora.
Enrole cuidadosamente o papel na impressora para eliminar
qualquer folga.
If the paper slack is not removed completely, print quality may
decline, and paper jams could occur. Make sure you take the
slack out of the paper.
Si le papier n'est pas bien tendu, l'impression peut être de
moins bonne qualité et des bourrages papier peuvent se produire. Assurez-vous de bien tendre le papier.
Wenn mit Papier gedruckt wird, das nicht gespannt ist, kann
es zu verschlechterter Druckqualität und Papierstaus kommen.
Achten Sie darauf, das Papier zu glätten.
Als het papier niet helemaal strak zit, kan de afdrukkwaliteit
afnemen en kunnen er papierstoringen optreden. Zorg dus dat
er geen speling is in het papier.
Se la carta non è completamente tesa, la qualità di stampa può
risultare compromessa e possono vericarsi inceppamenti.
Assicurarsi di mettere in tensione la carta.
Si el papel queda holgado, es posible que disminuya la calidad
de impresión y el papel se atasque. Asegúrese de tensar el
papel.
Se não remover completamente a folga do papel, a qualidade
de impressão pode diminuir e podem ocorrer encravamentos
do papel. Certique-se de que elimina a folga do papel.
22
O
Attach the scrap paper box.
Fixez le bac du papier brouillon.
Bringen Sie den Verschnittpapierbehälter an.
Bevestig de papiervanger.
Riposizionare il Cestino ritagli carta.
Vuelva a colocar la caja de restos de papel.
Fixe a caixa de desperdícios de papel.
EN
FR
DE
NL
IT
ES
PT
P
Check that the printer’s P light is on.
Vériez que le voyant P de l'imprimante est allumé.
Prüfen Sie, ob die P Leuchte des Druckers an ist.
Controleer of het lampje P op de printer brandt.
Vericare che l'indicatore P della stampante sia acceso.
El diodo P de la impresora debe estar iluminado.
Verique se a luz P da impressora está acesa.
23
EN Installing the Software
IT Installazione del software
FR Installation du logiciel
DE Installieren der Software
NL De software installeren
• You must log on as a user with administrative privileges.
• If an Administrator password or conrmation is requested,
enter the password and then continue with the operation.
• You need to update the paper information before printing.
− Windows :
After installing, use the Maintenance Tool to update
the paper information. For more details, see the “Maintenance Tool Operation Guide”.
− Mac OS X :
Update the paper information during installation.
Contact your local dealer to get the paper type le.
• Vous devez vous connecter en tant qu'utilisateur disposant
de privilèges d'administration.
• Si un mot de passe Administrateur ou une conrmation est
requis(e), saisissez le mot de passe et poursuivez l'opération.
• Vous devez mettre à jour les informations sur le papier
avant de procéder à l'impression.
− Windows :
Après l'installation, utilisez l'outil de maintenance pour
mettre à jour les informations sur le papier. Pour plus
de détails, reportez-vous au Guide d'utilisation de
l'outil de maintenance.
− Mac OS X :
Mettez à jour les informations sur le papier au cours de
l'installation.
Contactez votre revendeur local pour obtenir le chier de
type de papier.
• Sie müssen als Benutzer mit Administratorrechten angemeldet sein.
• Wenn ein Administratorkennwort oder eine Bestätigung
angefragt wird, geben Sie das Kennwort ein und setzen Sie
den Vorgang fort.
• Sie müssen vor dem Drucken die Papierinformationen
aktualisieren.
− Windows :
Verwenden Sie nach der Installation das Wartungstool,
um die Papierinformationen zu aktualisieren. Im
"Wartungstool - Benutzerhandbuch" nden Sie weitere
Informationen.
− Mac OS X :
Aktualisieren Sie die Papierinformationen während der
Installation.
Wenden Sie sich an Ihren Fachhändler, um die Druckmediumdatei zu erhalten.
ES Cómo instalar el software
PT Instalar o software
• U moet zich aanmelden als gebruiker met beheerdersrechten.
• Als er om een beheerderswachtwoord of bevestiging wordt
gevraagd, voert u het wachtwoord in om door te gaan.
• U moet de papierinformatie bijwerken voor u gaat afdrukken.
− Windows :
Gebruik na installatie de Onderhoudstool om de
papierinformatie bij te werken. Raadpleeg de Gebruikershandleiding bij de Onderhoudstool voor meer
informatie.
− Mac OS X :
Werk de papierinformatie bij tijdens de installatie.
Neem contact op met uw plaatselijke wederverkoper voor
het papiertypebestand.
• È necessario accedere come utente con privilegi di amministrazione.
• Se viene richiesta una conferma o una password di amministratore, immettere la password, quindi procedere con
l'operazione.
• Prima di stampare, è necessario aggiornare le informazioni
sulla carta.
− Windows:
dopo l'installazione, utilizzare lo Strumento di manutenzione per aggiornare le informazioni sulla carta.
Per ulteriori informazioni, consultare la "Guida all'uso
dello Strumento di manutenzione".
− Mac OS X:
aggiornare le informazioni sulla carta durante l'installazione.
Richiedere il le del tipo di carta al rivenditore locale.
• Debe iniciar sesión como administrador.
• Si se le solicita una contraseña o conrmación de adminis-
trador, introdúzcala y continúe con la operación.
• Debe actualizar la información del papel antes de imprimir.
− Windows:
tras la instalación, use la herramienta de mantenimiento para actualizar la información del papel. Para obtener más información, consulte el Manual de funcionamiento de la herramienta de mantenimiento.
− Mac OS X:
actualice la información del papel durante la instalación.
Póngase en contacto con su distribuidor local para obtener
el archivo de tipo de papel.
24
• É necessário iniciar sessão como utilizador com privilégios
de administrador.
• Se for solicitada conrmação ou uma palavra-passe de
administrador, introduza a palavra-passe e continue a
operação.
• É necessário actualizar as informações do papel antes de
imprimir.
− Windows:
Após instalar, utilize a Ferramenta de manutenção para
actualizar as informações do papel. Para obter mais
detalhes, consulte o "Manual de funcionamento da
ferramenta de manutenção".
− Mac OS X:
Actualize as informações do papel durante a instalação.
Contacte o seu fornecedor local para obter o cheiro do
tipo de papel.
A
Turn o the printer, and then connect the USB cable to the
printer and the computer.
Désactivez l'imprimante, puis connectez le câble USB à l'imprimante et à l'ordinateur.
Schalten Sie den Drucker aus und schließen Sie das USB-Kabel and den Drucker und den Computer an.
EN
FR
DE
NL
IT
ES
PT
Schakel de printer uit en verbind de printer met de computer
via de USB-kabel.
Spegnere la stampante, quindi collegare il cavo USB alla
stampante e al computer.
Apague la impresora y conecte el cable USB a la impresora y
el ordenador.
Desligue a impressora e ligue o cabo USB à impressora e ao
computador.
25
B
C
Windows :
Insert the software disc, and then double-click Setup.exe in
the [SystemApplication] - [Windows] folder.
Mac OS X :
Insert the software disc, and then double-click SL Printer
Setup.dmg in the [SystemApplication] - [Mac OS X] folder.
When the screen is displayed, double-click SL Printer Setup.
app.
Windows :
Insérez le software disc, puis double-cliquez sur Setup.exe
dans le dossier [SystemApplication] - [Windows].
Mac OS X :
Insérez le software disc, puis double-cliquez sur SL Printer
Setup.dmg dans le dossier [SystemApplication] - [Mac OS X].
Une fois l'écran aché, double-cliquez sur SL Printer Setup.
app.
Windows :
Legen Sie die software disc ein und doppelklicken Sie anschließend auf die Datei Setup.exe im Ordner [SystemApplication] - [Windows].
Mac OS X :
Legen Sie die software disc ein und doppelklicken Sie anschließend auf die Datei SL Printer Setup.dmg im Ordner
[SystemApplication] - [Mac OS X].
Wenn das Fenster angezeigt wird, doppelklicken Sie auf SL
Printer Setup.app.
Follow the on-screen instructions to complete the installation.
Suivez les instructions qui s'achent à l'écran pour terminer
l'installation.
Folgen Sie den Anweisungen auf dem Bildschirm, um die
Installation abzuschließen.
Volg de instructies op het scherm om de installatie te voltooien.
Per completare l’installazione, eseguire le istruzioni visualizzate.
Siga las instrucciones que aparezcan en la pantalla para completar la instalación.
Siga as instruções apresentadas no ecrã para concluir a instalação.
Windows :
Plaats de software disc en dubbelklik op Setup.exe in de map
[SystemApplication] - [Windows].
Mac OS X :
Plaats de software disc en dubbelklik op SL Printer Setup.
dmg in de map [SystemApplication] - [Mac OS X].
Wanneer het scherm wordt geopend, dubbelklikt u op SL
Printer Setup.app.
Windows :
Inserire il software disc, quindi fare doppio clic su Setup.exe
nella cartella [SystemApplication] - [Windows].
Mac OS X :
Inserire il software disc, quindi fare doppio clic su SL Printer
Setup.dmg nella cartella [SystemApplication] - [Mac OS X].
Quando viene visualizzata la schermata, fare doppio clic su
SL Printer Setup.app.
Windows :
Inserte el software disc y haga doble clic en el archivo Setup.
exe de la carpeta [SystemApplication] - [Windows].
Mac OS X :
Inserte el software disc y haga doble clic en el archivo SL
Printer Setup.dmg de la carpeta [SystemApplication] - [Mac
OS X].
Cuando se muestre la pantalla, haga doble clic en SL Printer
Setup.app.
Windows :
Introduza o software disc e faça duplo clique em Setup.exe na
pasta [SystemApplication] - [Windows].
Mac OS X :
Introduza o software disc e faça duplo clique em SL Printer
Setup.dmg na pasta [SystemApplication] - [Mac OS X].
Quando o ecrã for apresentado, faça duplo clique em SL
Printer Setup.app.
26
EN About the Guides
FR A propos des guides
DE Hinweise zu den Anleitungen
NL Over de handleidingen
IT Informazioni sulle Guide
ES Acerca de los manuales
PT Acerca dos manuais
EN
FR
DE
NL
IT
ES
This printer comes with the following guides. The PDF manuals
are included in the [Manual] folder on the supplied software disc.
Setup Guide (this manual)
• Operation Guide (PDF)
• Printer Driver Operation Guide (PDF)
• Maintenance Tool Operation Guide (PDF)
Cette imprimante est fournie avec les guides suivants. Les manuels au format PDF sont inclus dans le dossier [Manual] sur le
software disc fourni.
Guide d’installation (ce manuel)
• Guide d'utilisation (PDF)
• Guide d'utilisation du pilote d'impression
(PDF)
• Guide d'utilisation de l'outil de maintenance
(PDF)
Folgende Anleitungen werden mit dem Drucker geliefert. Die
PDF-Handbücher sind im Ordner [Manual] der bereitgestellten
software disc enthalten.
Questa stampante è corredata delle seguenti Guide. I manuali
PDF sono inclusi nella cartella [Manual] del software disc in
dotazione.
Guida di installazione (il presente manuale)
• Guida all'uso (PDF)
• Guida all'uso del driver della stampante
(PDF)
• Guida all'uso dello Strumento di manutenzione (PDF)
Los manuales mencionados a continuación se suministran con la
impresora. Los manuales en formato PDF se incluyen en la carpeta [Manual] del software disc suministrado.
Guía de instalación (este manual)
• Manual de funcionamiento (PDF)
• Manual de funcionamiento del controlador
de la impresora (PDF)
• Manual de funcionamiento de la herramienta de mantenimiento (PDF)
Esta impressora é fornecida com os seguintes manuais. Os manuais em PDF estão incluídos na pasta [Manual] no software disc
fornecido.
PT
Installationshandbuch (dieses Handbuch)
• Benutzerhandbuch (PDF)
• Druckertreiber - Benutzerhandbuch (PDF)
• Wartungstool - Benutzerhandbuch (PDF)
De volgende handleidingen worden bij deze printer geleverd.
De PDF-handleidingen vindt u in de map [Manual] op de meegeleverde software disc.
Installatiehandleiding (deze handleiding)
• Gebruiksaanwijzing (PDF)
• Gebruikershandleiding bij de printerdriver
(PDF)
• Gebruikershandleiding bij de Onderhoudstool (PDF)
Manual de instalação (este manual)
• Manual de funcionamento (PDF)
• Manual de funcionamento do controlador
da impressora (PDF)
• Manual de funcionamento da ferramenta de
manutenção (PDF)
27
