EPSON LP-9400 User's guide [ja]
ユーザーズガイド
プリンタドライバの機能説明やプリンタの操作方法、各種トラブルの
解決方法について記載しています。
使用可能な用紙と給紙/排紙
Windows:プリンタドライバの
機能と関連情報
Macintosh:プリンタドライバの
機能と関連情報
操作パネルからの設定
当社は国際エネルギースタープロ
グラムの参加事業者として、本製
品が国際エネルギースタープログ
ラムの基準に適合していると判断
します。
本書は、プリンタの近くに置いてご活用ください。
添付されているフォントについて
オプションと消耗品について
プリンタのメンテナンス
困ったときは
付録
4013929-00
EPSONESC/Pはセイコーエプソン株式会社の登録商標です。
IBMPC、IBMはInternationalBusinessMachinesCorporationの商標または登録商標で す。
Appleの名称、Macintosh、PowerMacintosh、AppleTalk、EtherTalk、 MacOS 、TrueTypeは AppleComputer,
Inc.の商標または登録商標です。
Microsoft、Windows、WindowsNTは米国マイクロソフトコーポレーシ ョンの米国およびその他 の国における登録
商標です。
Adobe、AdobeAcrobatはAdobeSystemsIncorporated（アドビシス テムズ社）の商標です。
その他の製品名は各社の商標または登録商標です。
ご注意
（1）本書の内容の一部または全部を無断転載することは固くお断りします。
（2）本書の内容については、将来予告なしに変更することがあります 。
（3）本書の内容については、万全を期して作成いたしましたが、万一 ご不審な 点や誤り、記載もれなど、 お 気
づきの点がありましたらご連絡ください。
（4）運用 した結果の影響につい ては、（3）項にかかわ らず責任を負 いかね ますので ご了承 ください。
（5）本製品がお客様により不 適 当に使用され たり、本書 の内 容に従わずに取り扱われたり、またはエプソンおよ
びエプソン指定の者以外の第三者 により修 理・変更されたこと等に起因して生じた障害等につ きましては、責
任を 負いかね ますので ご了承 ください。
（6）エプソン純正品および、エプソン品質認定品以外のオプション ま たは消耗品を装着し、 それが原因でトラブ
ルが発生した場合には、保証期間内であっても責任を負いかねますのでご了承ください。この場 合、修 理
などは有償で行います。
© セイコーエプソン株式会社 2001
もくじ
本書中のマーク、画面、表記について................7
1.使用可能な用紙と給紙/排紙
用紙について ............................................10
印刷できる用紙の種類..........................................10
印刷できない用紙 ..................................................11
印刷できる領域 ......................................................12
用紙の保管...............................................................12
給紙装置と用紙のセット方法.......................13
セットできる用紙サイズと容量 .........................13
給紙装置の優先順位..............................................14
用紙カセットへの用紙のセット .........................15
用紙トレイへの用紙のセット .............................20
排紙方法について ......................................23
フェイスダウン排紙..............................................23
メールビンユニット（オプション）への排紙.....23
特殊紙への印刷 .........................................25
ハガキへの印刷 ......................................................25
封筒への印刷...........................................................27
厚紙への印刷...........................................................28
ラベル紙への印刷 ..................................................29
OHPシートへの印刷 ............................................30
不定形紙への印刷 ..................................................31
用紙タイプ選択機能................................... 32
2.Windows：プリンタドライバ
の機能と関連情報
プロパティの開き方................................... 34
プリンタドライバで設定できる項目.................35
［基本設定］ダイアログ ................................36

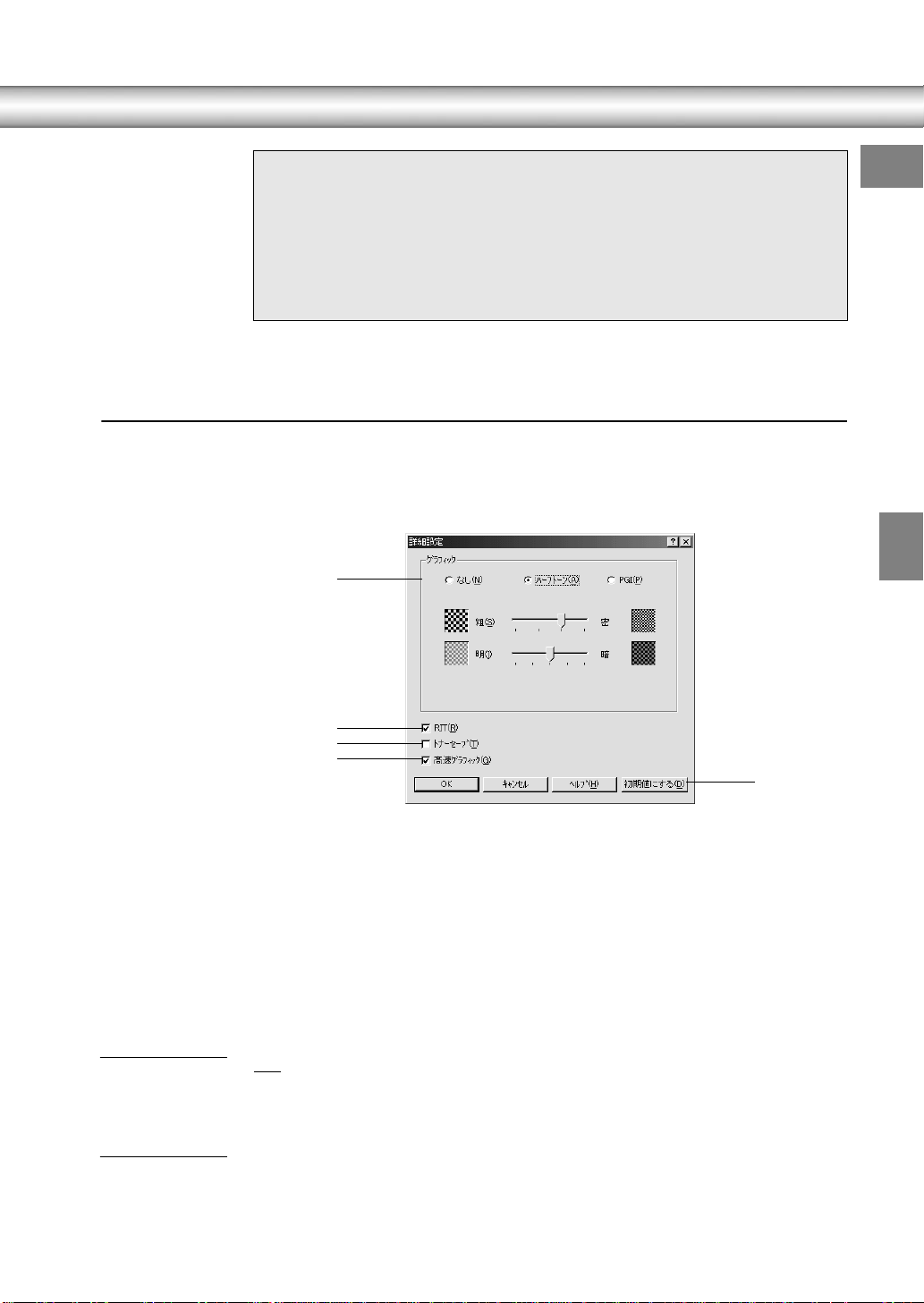

［詳細設定］ダイアログ..........................................39

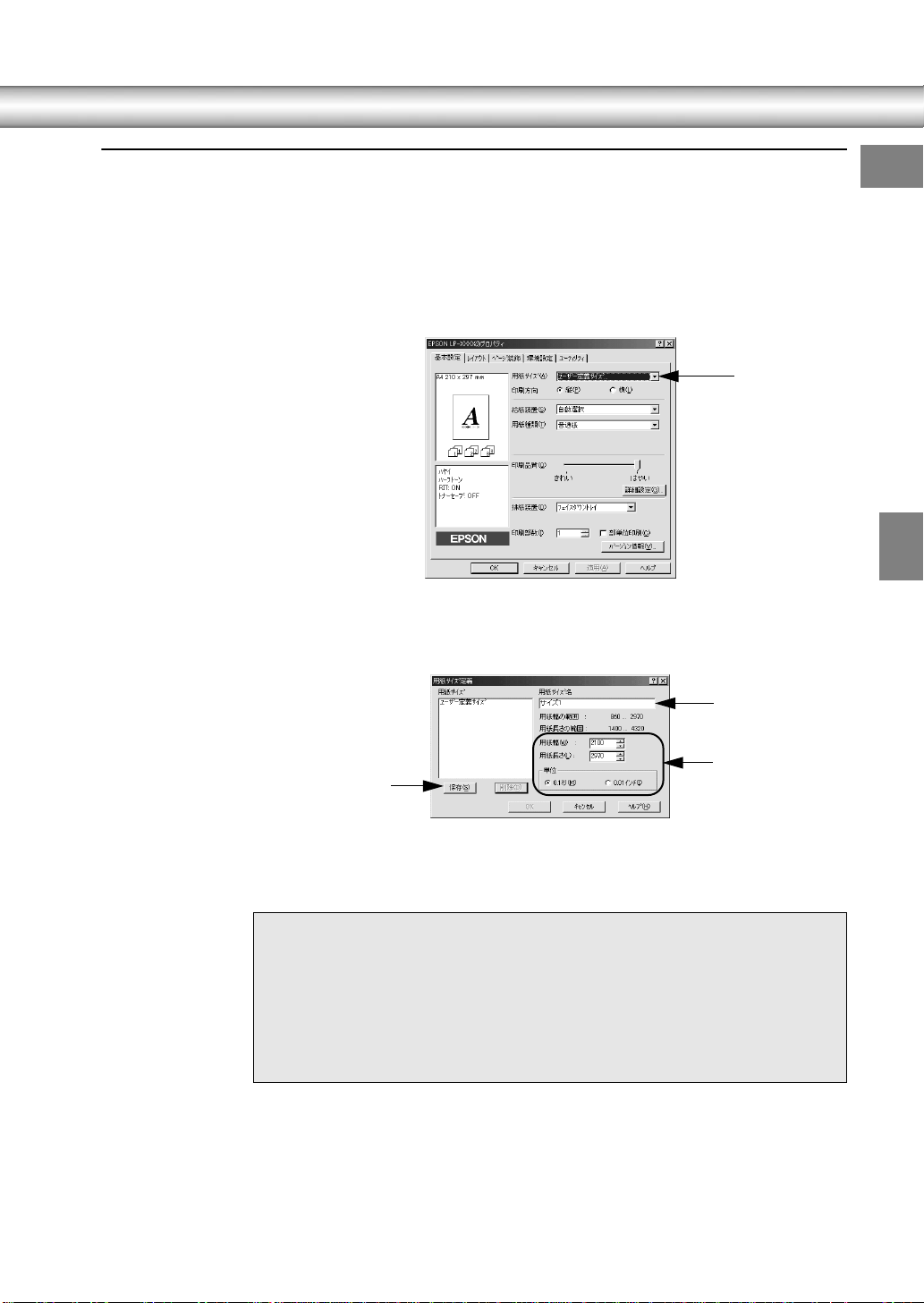

任意の用紙サイズを登録するには .....................41
［レイアウト］ダイアログ.............................43
拡大 / 縮小して印刷するには .............................44
1 ページに複数ページのデータを印刷する
には...........................................................................45

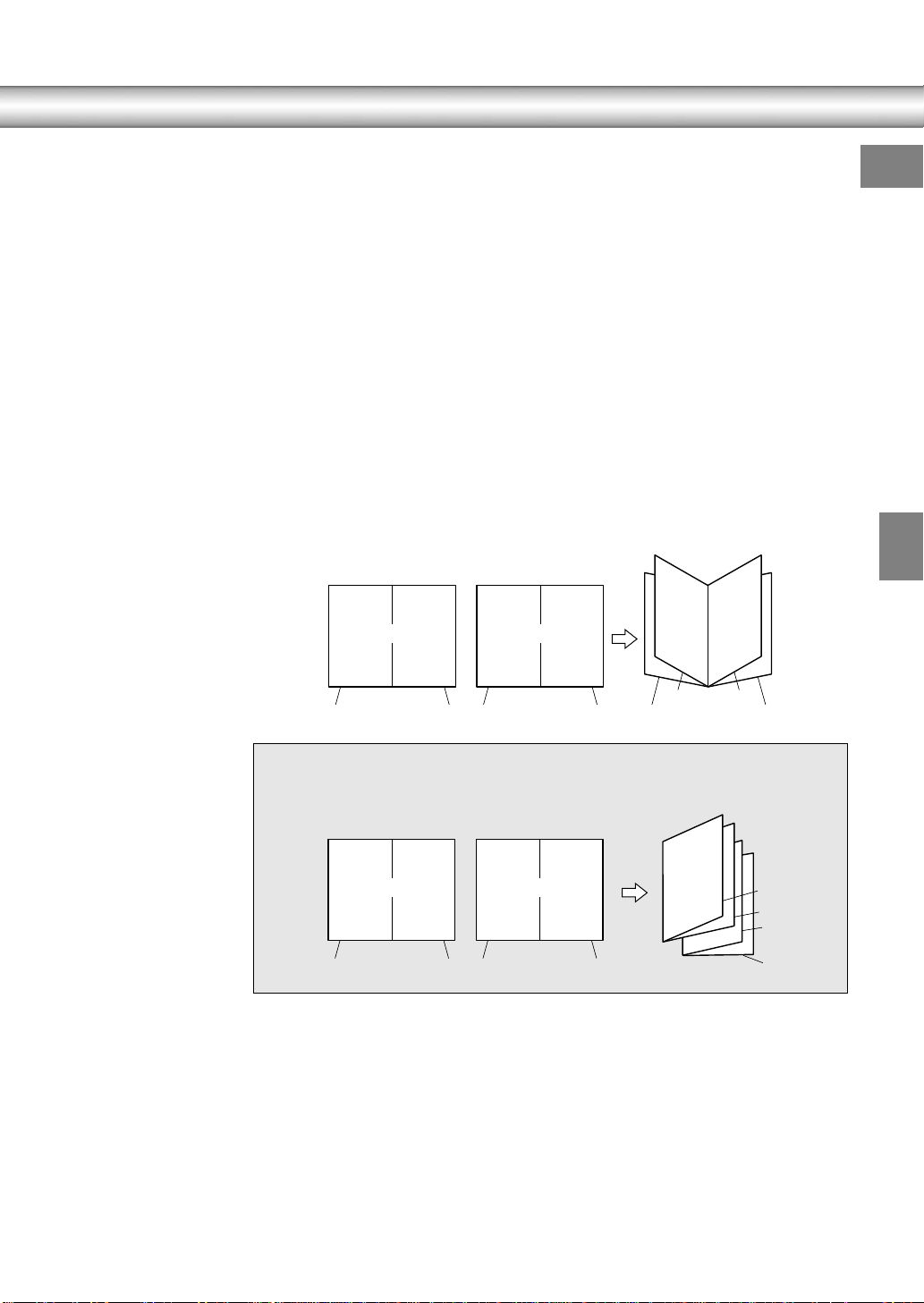

両面印刷 / 製本印刷をするには .........................46

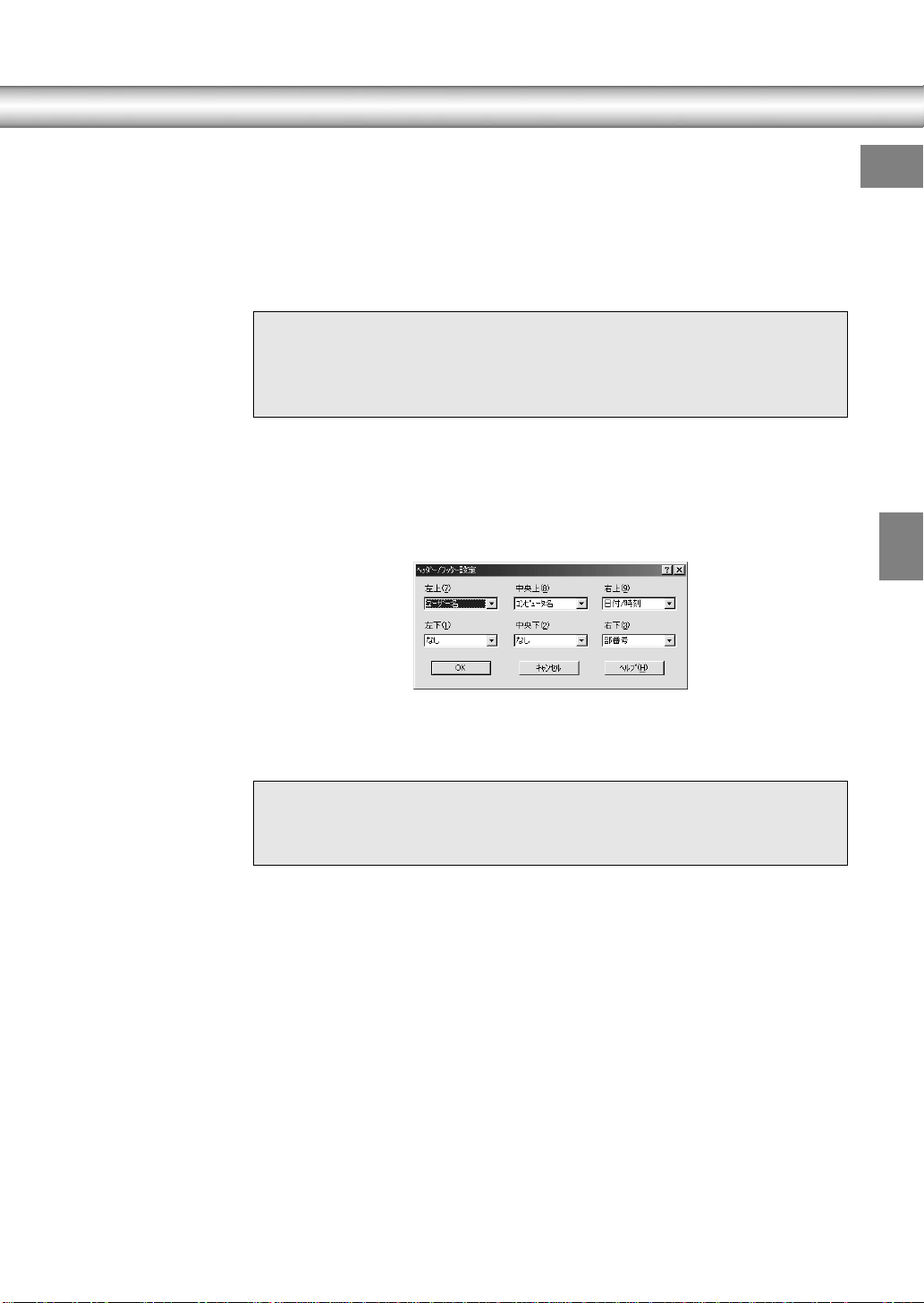

［ページ装飾］ダイアログ.............................49
スタンプマークを印刷するには .........................52

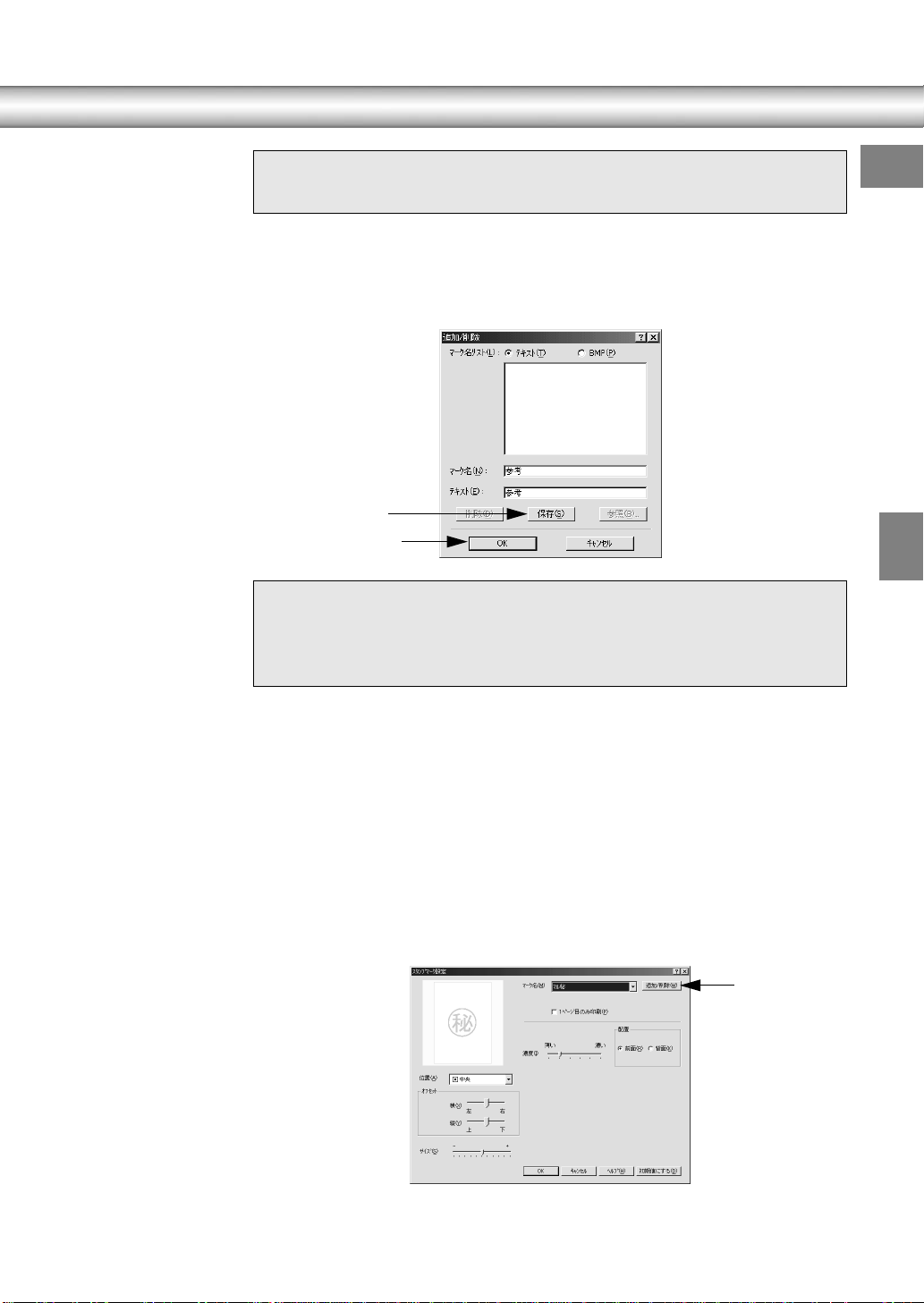

オリジナルスタンプマークの登録方法.............54

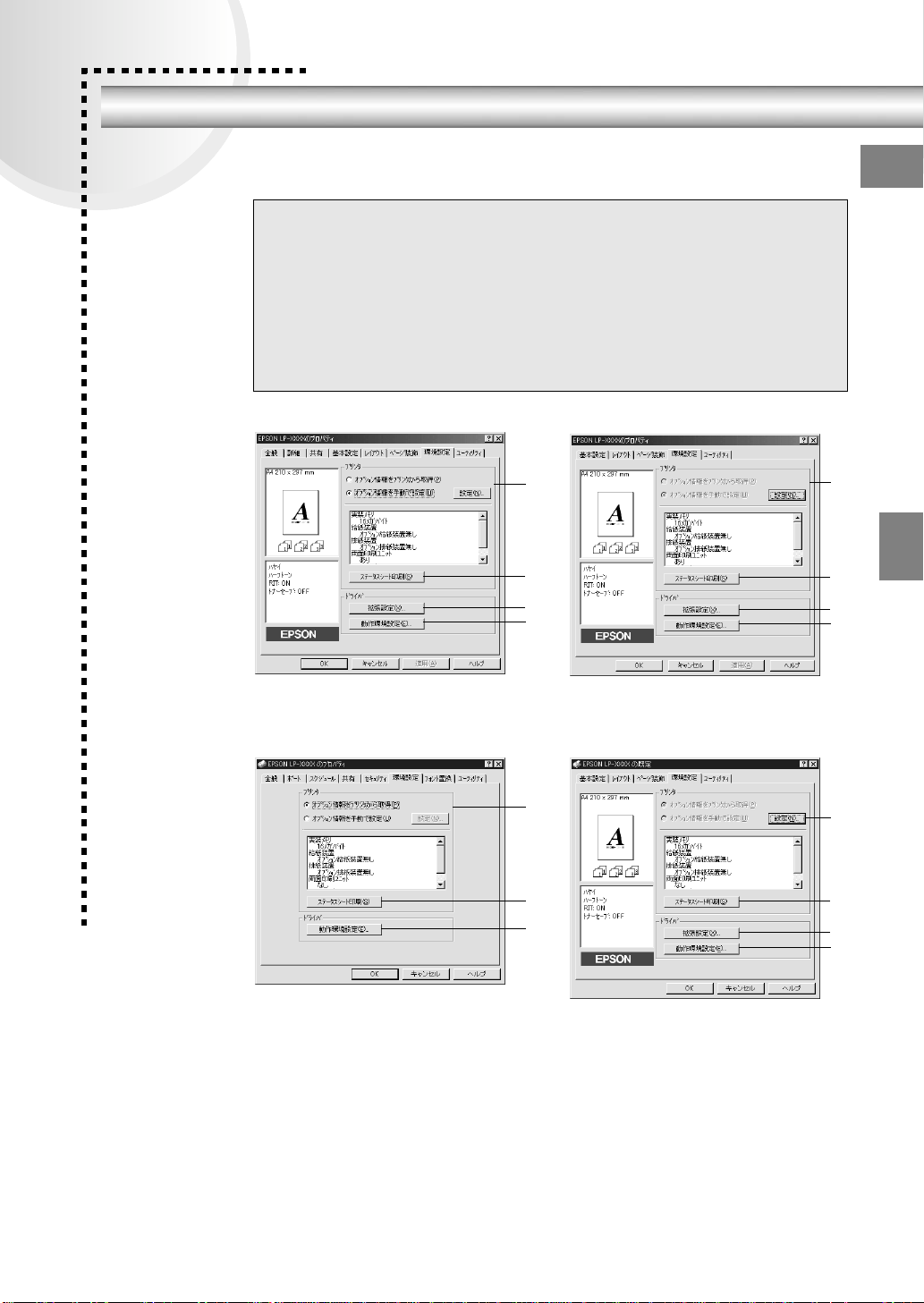

［環境設定］ダイアログ ................................57

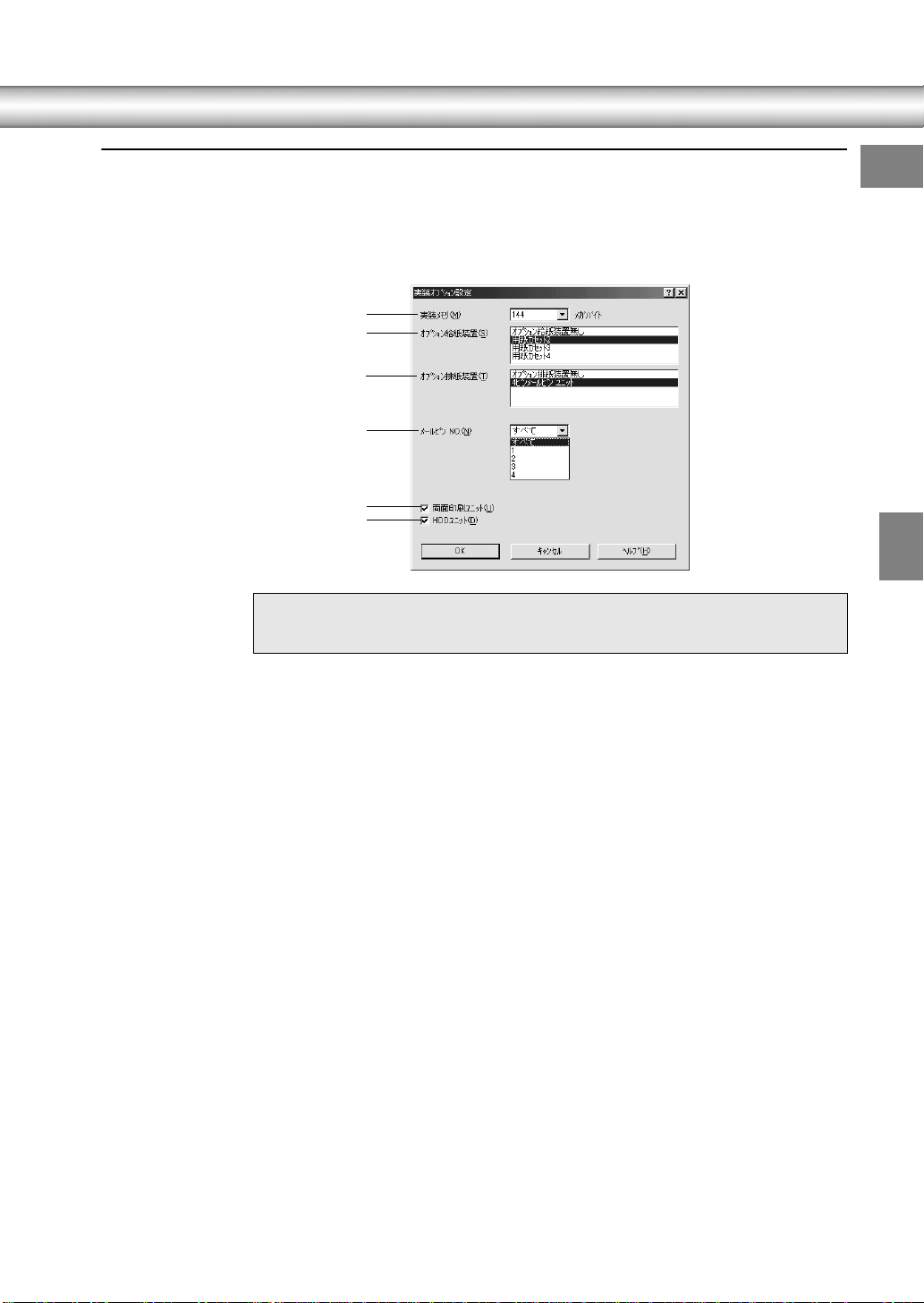

［実装オプション設定］ダイアログ .....................59
［拡張設定］ダイアログ..........................................61
TrueTypeフォントをプリンタフォントに
置き換えるには.......................................................63

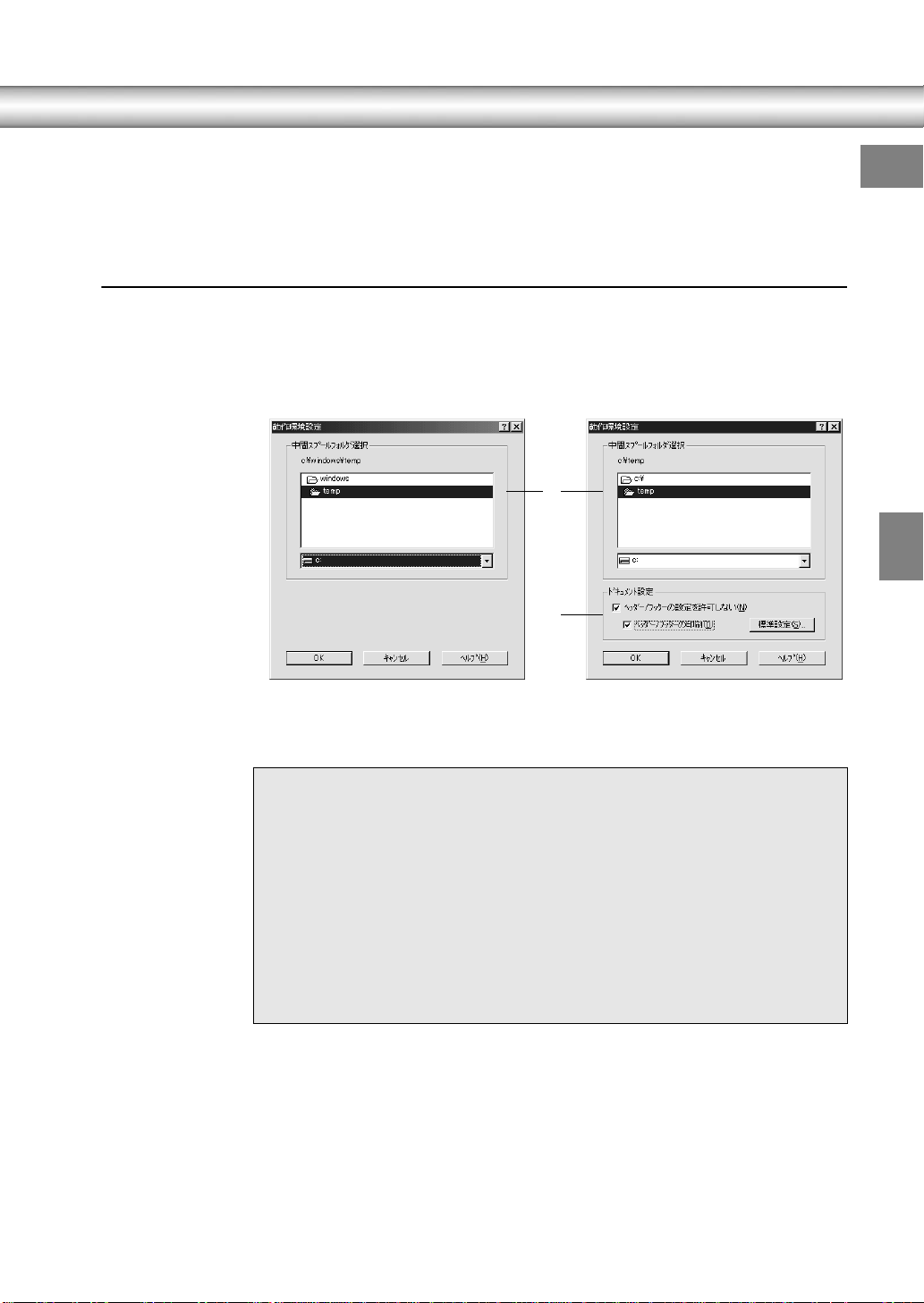

［動作環境設定］ダイアログ..................................64

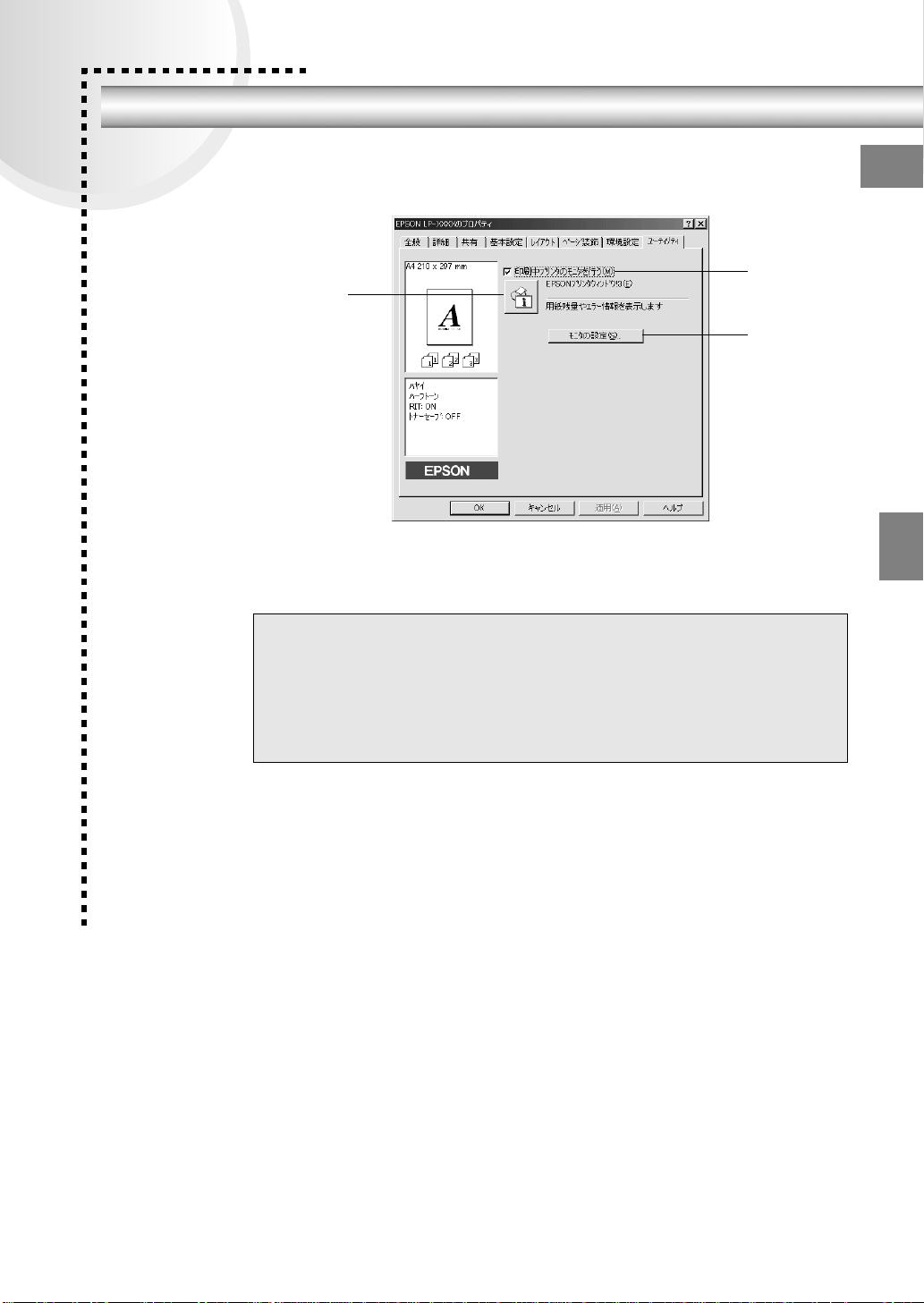

［ユーティリティ］ダイアログ.......................66
EPSONプリンタウィンドウ!3とは..............67

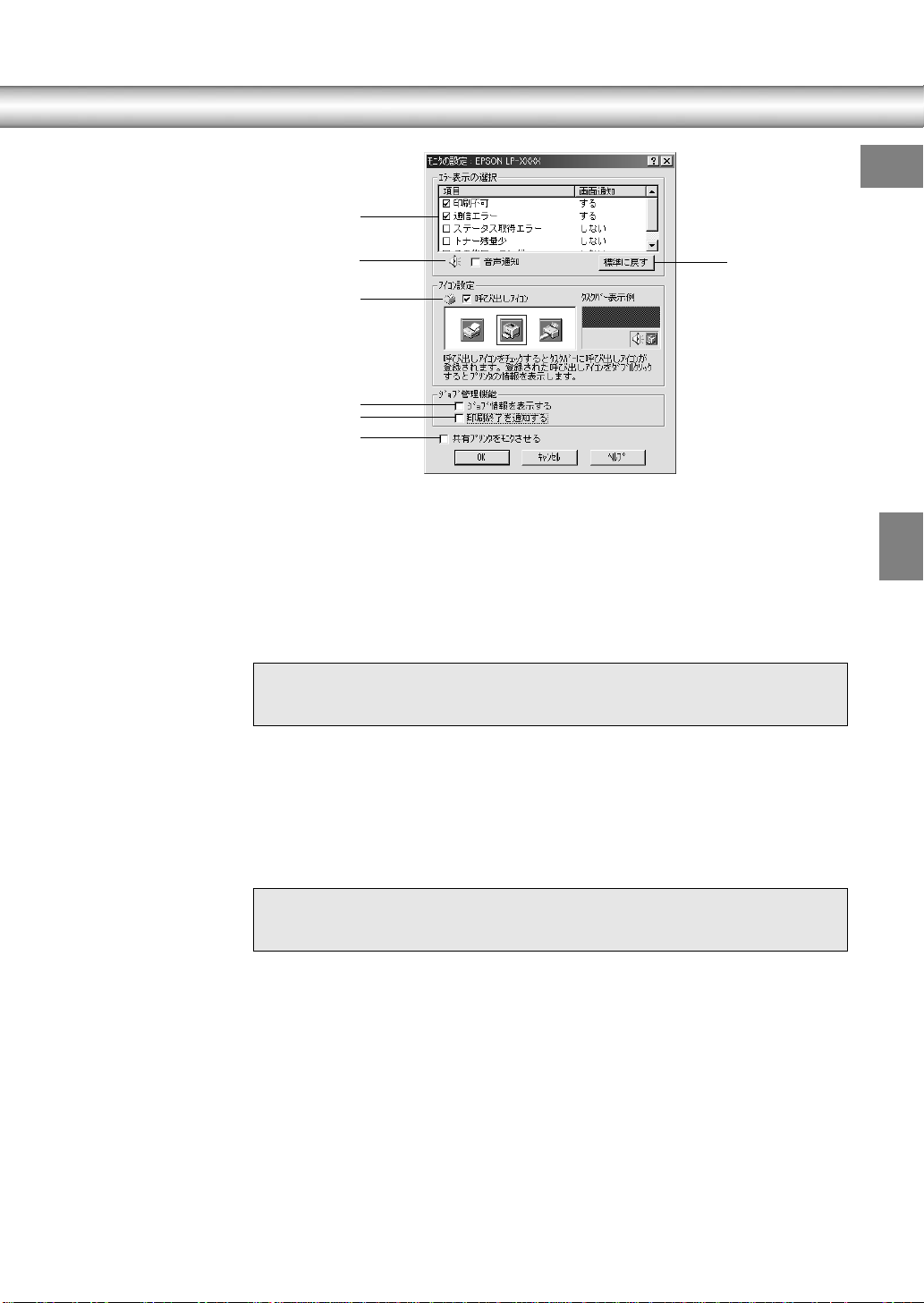

［モニタの設定］ダイアログ..................................68
プリンタの状態を確かめるには..........................70

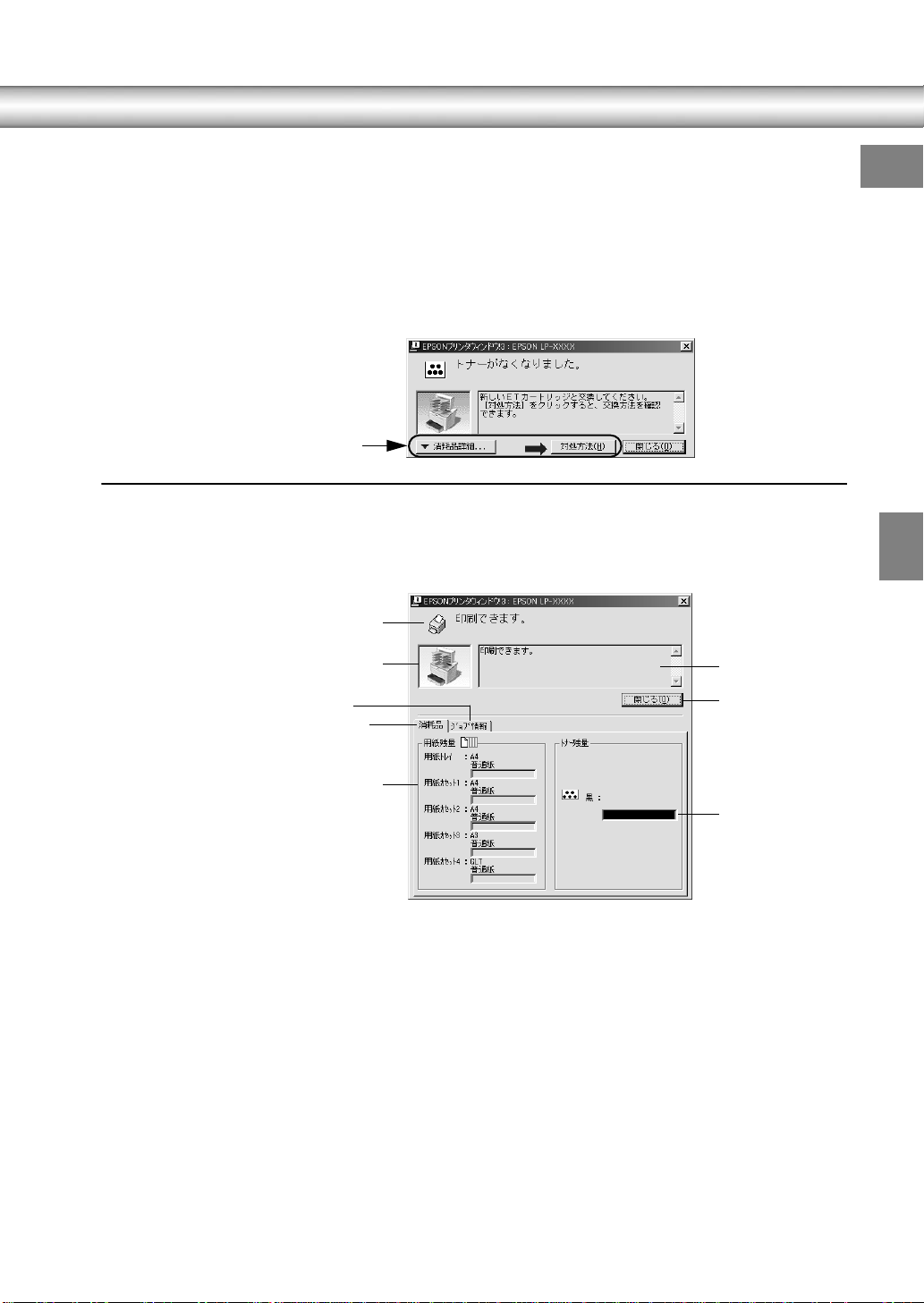

［プリンタ詳細］ウィンドウ..................................71

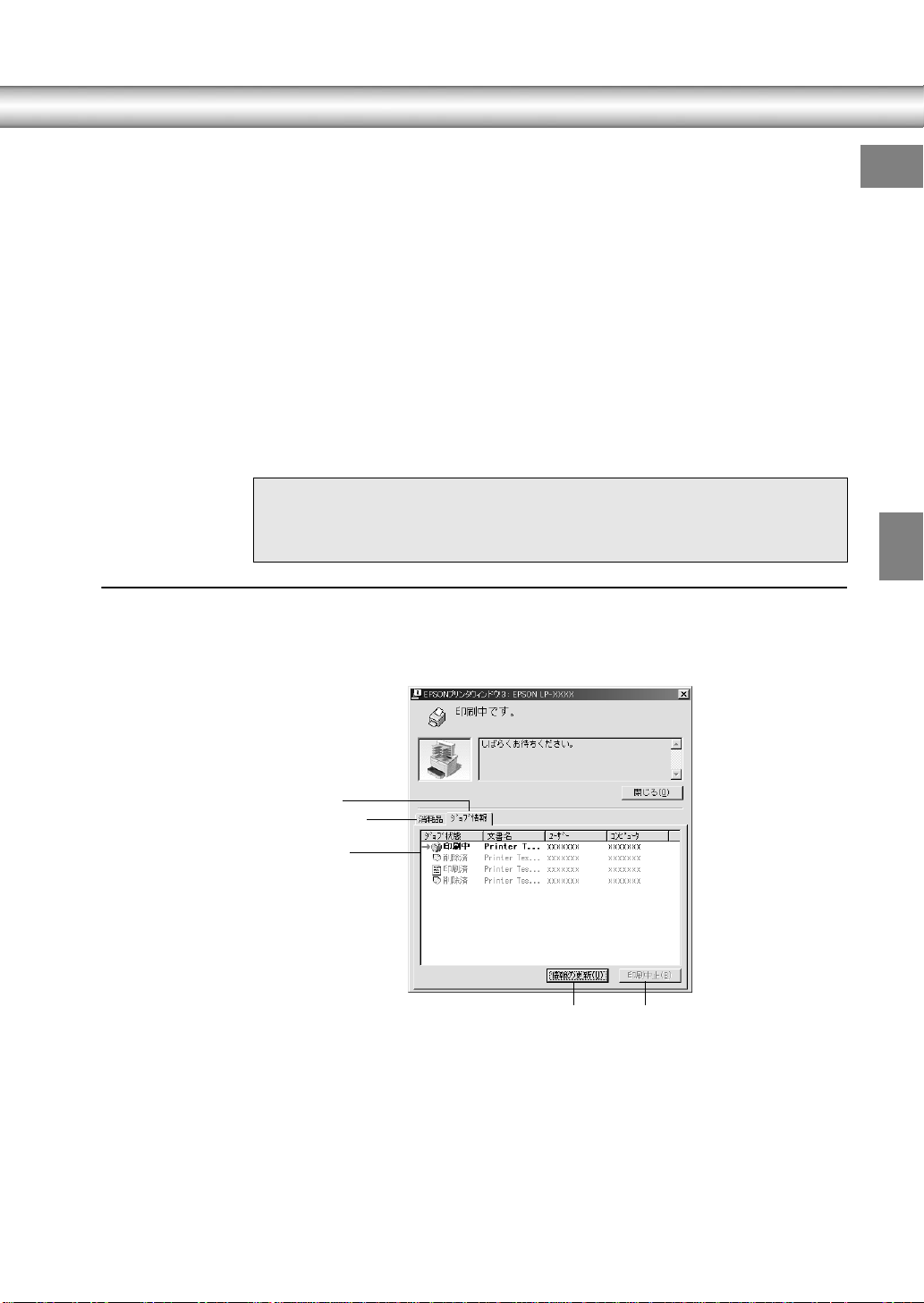

［ジョブ情報］ウィンドウ......................................72
対処が必要な場合は..............................................74
共有プリンタを監視できない場合は.................74

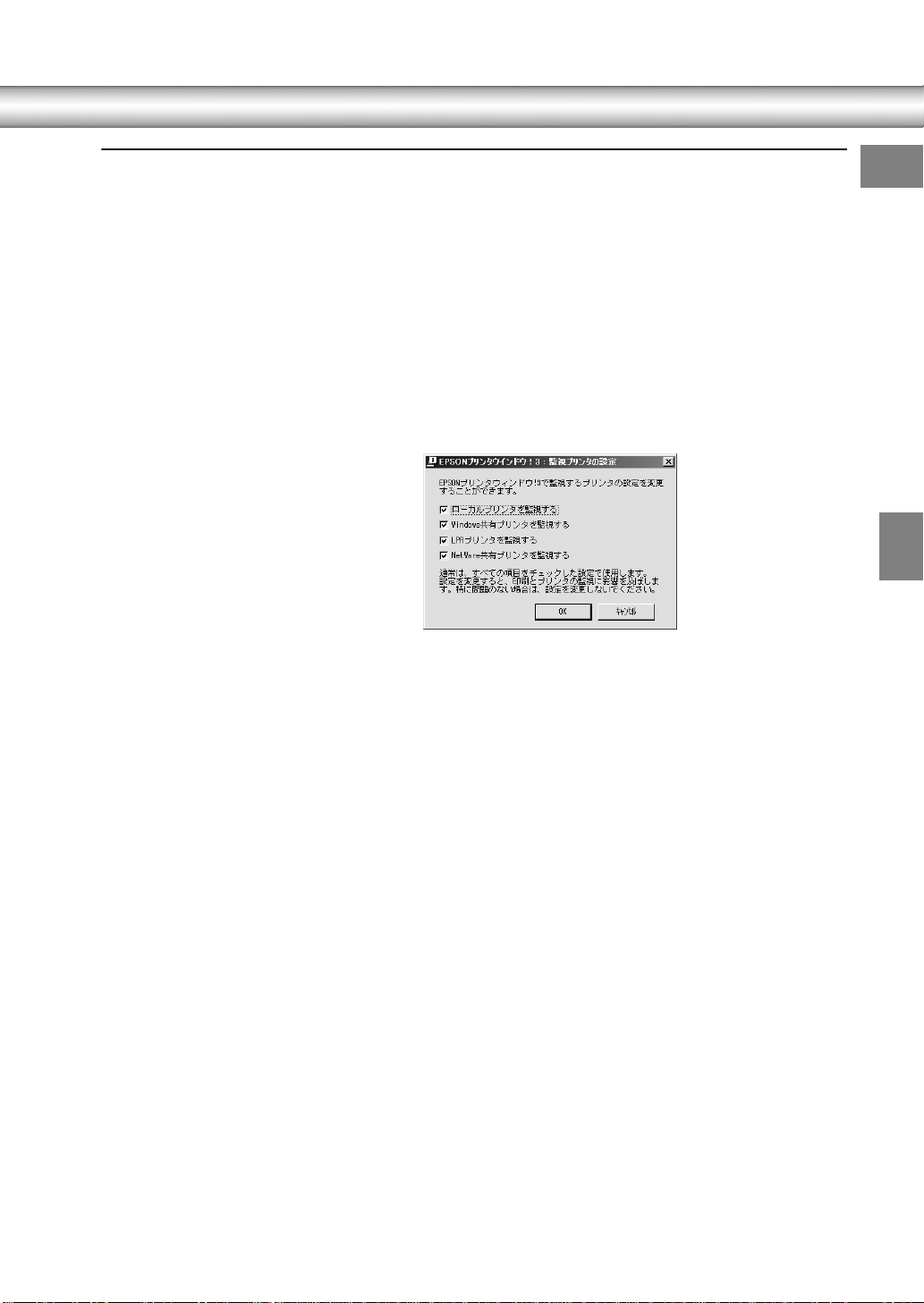

監視プリンタの設定..............................................75
EPSONプリンタウィンドウ !3 のみの
インストール手順...................................................76
プリンタを共有するには .............................77

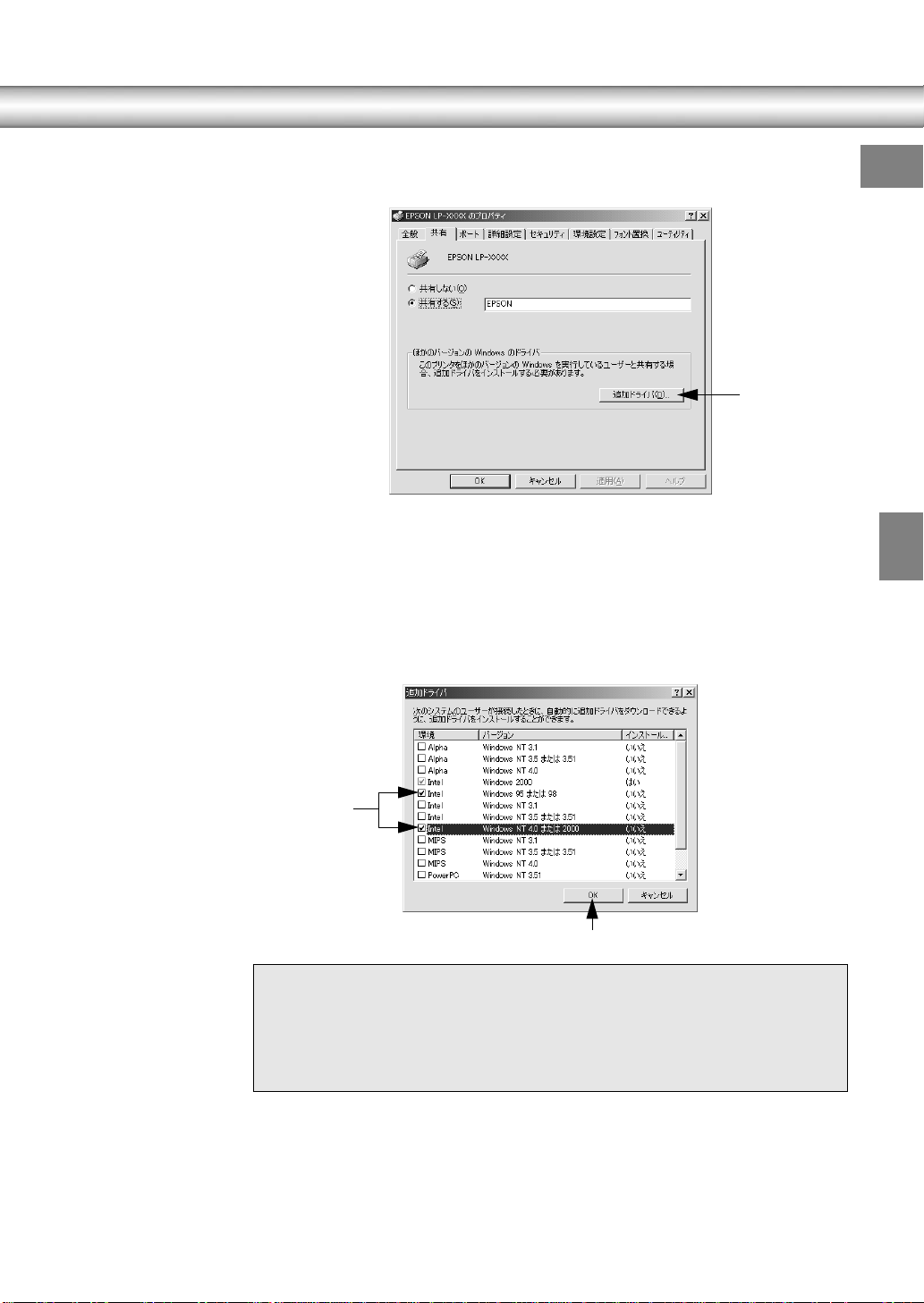

プリントサーバの設定..........................................78

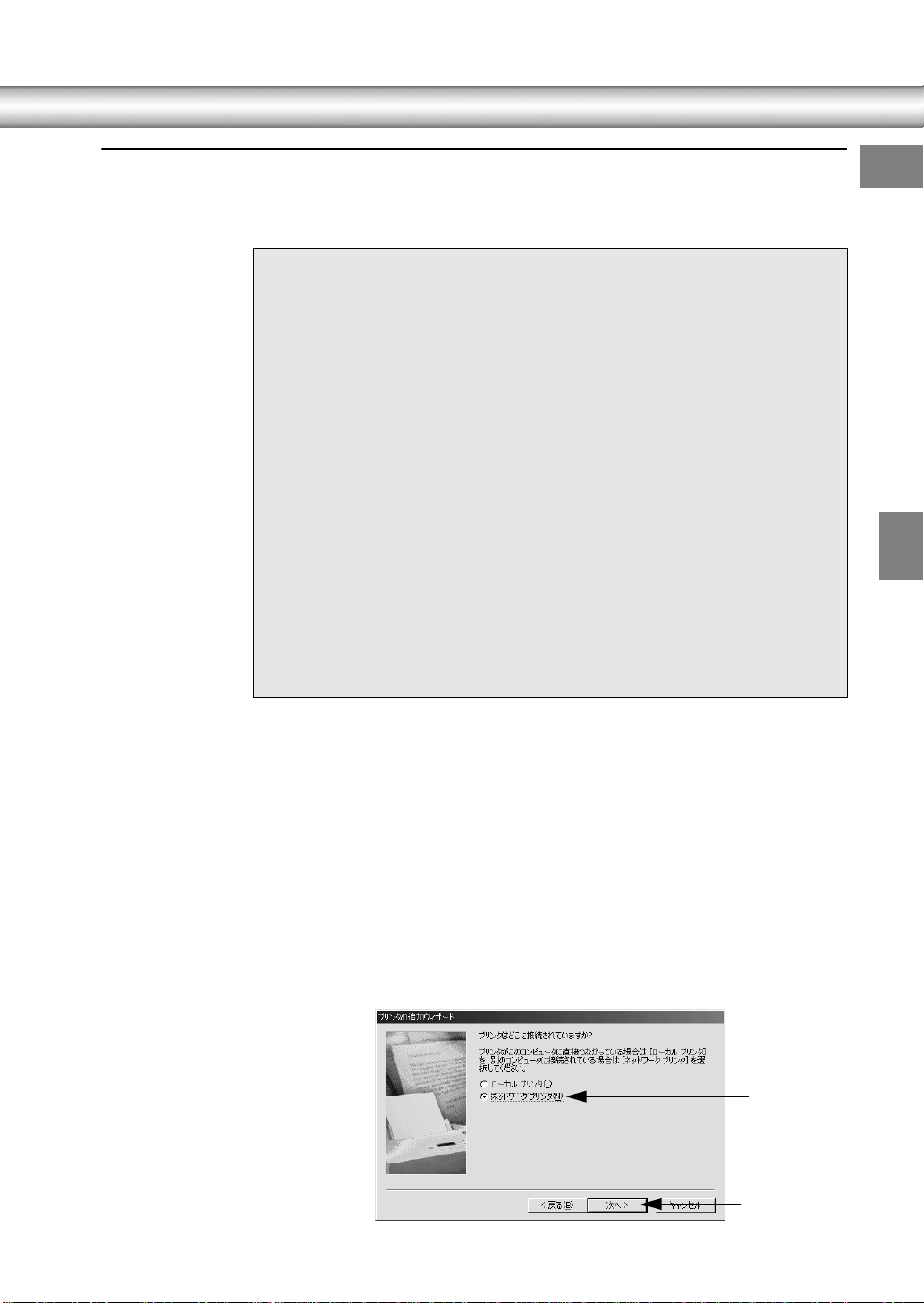

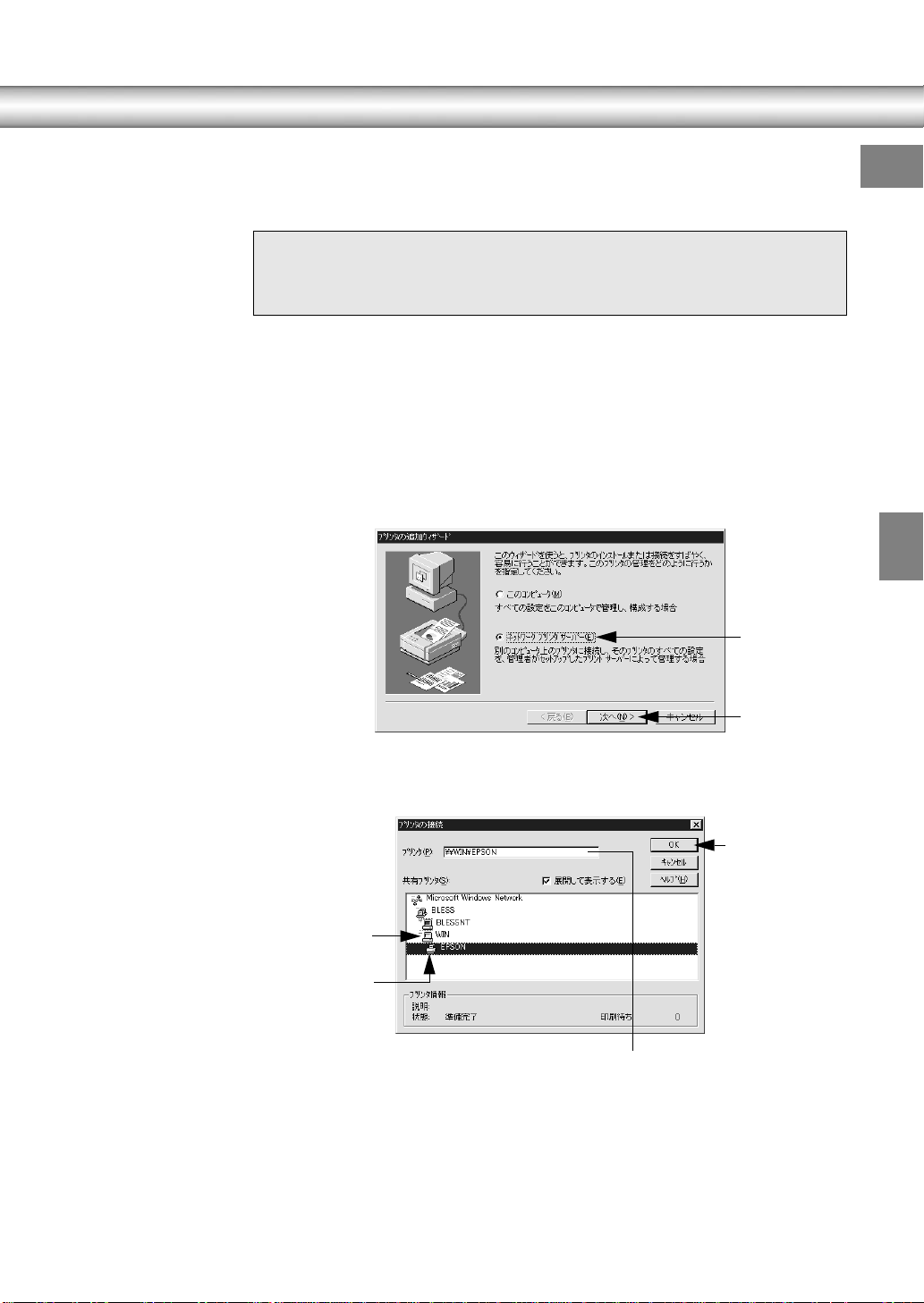

クライアントの設定..............................................86

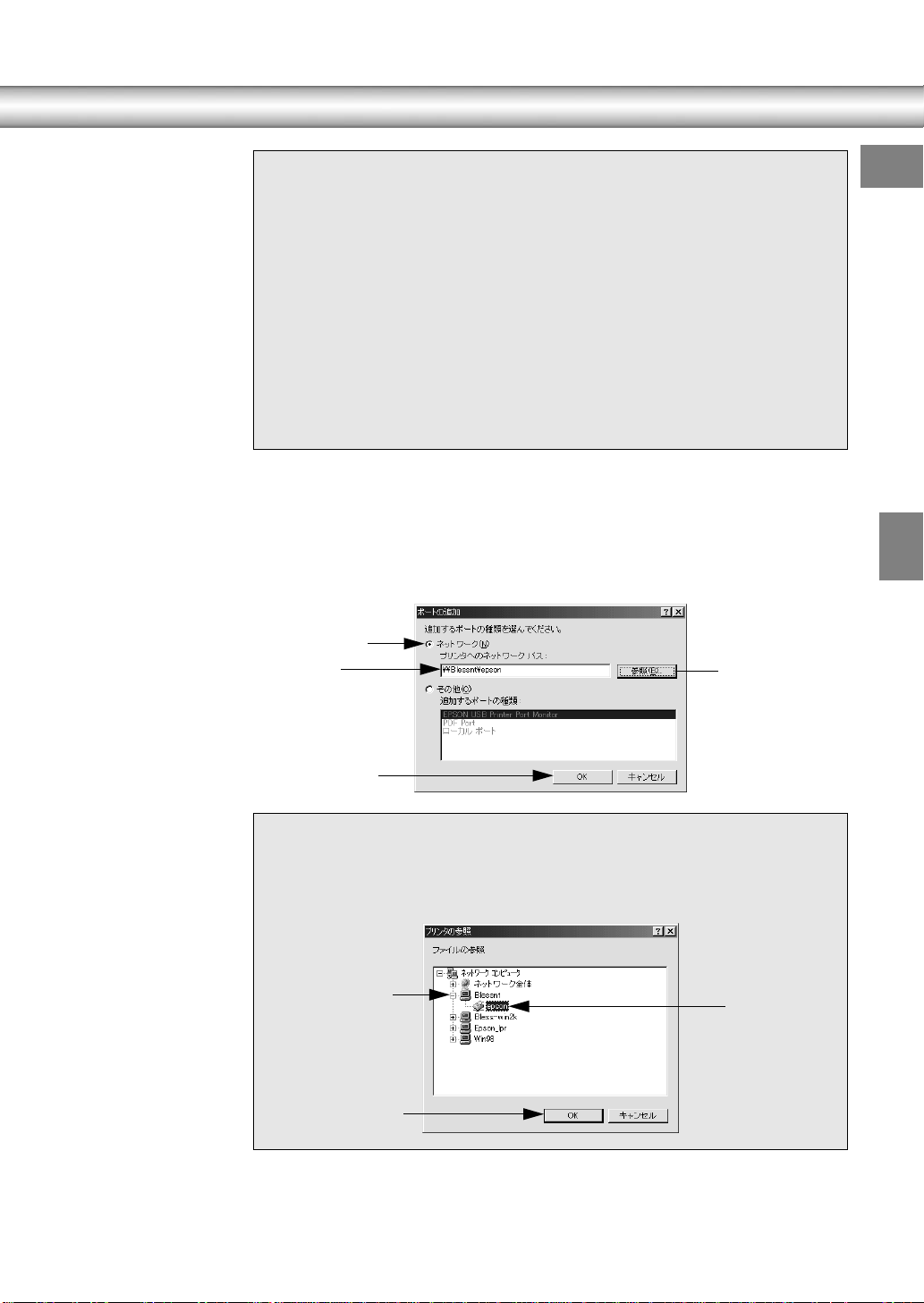

プリンタ接続先の変更 ................................97
Windows 95/98/Meの場合 ..............................97
Windows NT4.0/2000 の場合 .......................100
印刷を高速化するには
（Windows NT4.0/2000）........................103
DMA転送とは .....................................................103
DMA転送を設定する前に.................................103
Windows NT4.0 の場合....................................104
Windows 2000 の場合......................................106
印刷の中止方法 .......................................109
プリンタソフトウェアの削除方法...............110
プリンタソフトウェアを削除するには..........110
追加ドライバを削除するには
（Windows 2000）...............................................117
3.Macintosh：プリンタドライ
バの機能と関連情報
設定ダイアログの開き方 ...........................120
［用紙設定］ダイアログ ..............................122
画面の表示フォントをプリンタフォントに
置き換えるには....................................................124
任意の用紙サイズを登録するには...................127
［プリント］ダイアログ ..............................129
［詳細設定］ダイアログ.......................................134
3
もくじ
［拡張設定］ダイアログ....................................... 137
［レイアウト］ダイアログ................................... 139
拡大 / 縮小して印刷するには .......................... 141
スタンプマークを印刷するには ...................... 142
オリジナルスタンプマークの登録方法.......... 144
1 ページに複数ページのデータを印刷する
には........................................................................ 147
両面印刷をするには........................................... 148
［プリンタセットアップ］ダイアログ............149
EPSONプリンタウィンドウ!3とは............151
［モニタの設定］ダイアログ............................... 152
プリンタの状態を確かめるには ...................... 153
［プリンタ詳細］ウィンドウ............................... 154
［ジョブ情報］ウィンドウ................................... 155
対処が必要な場合は........................................... 157
バックグラウンドプリントを行う...............158
印刷状況を表示する........................................... 158
印刷の中止方法 .......................................160
プリンタソフトウェアの削除方法...............161
4.操作パネルからの設定
操作パネルによる設定 ..............................164
操作手順の概要 ................................................... 165
設定項目の説明 ................................................... 168
IPアドレスを操作パネルから設定する
には.......................................................190
印刷待機時の消費電力を効率よく節約する
には.......................................................193
プリンタの状態や設定値を印刷するには .....194
16進ダンプ印刷するには ..........................195
リセットの仕方 .......................................196
リセット................................................................196
リセットオール ................................................... 196
液晶ディスプレイの表示メッセージ
について.................................................197
ステータスメッセージ....................................... 197
ワーニングメッセージ....................................... 198
エラーメッセージ ...............................................200
5.添付されているフォント
について
EPSONバーコードフォントの使い方
（Windows）............................................206
注意事項................................................................207
システム条件........................................................208
バーコードフォントのインストール..............208
バーコードの作成................................................209
各バーコードの概要...........................................211
TrueTypeフォントのインストール方法......218
Windowsでのインストール............................. 218
Macintoshでのインストール..........................219
6.オプションと消耗品について
オプションと消耗品の紹介 ........................222
パラレルインターフェイスケーブル..............222
USB インターフェイスケーブル.....................223
インターフェイスカード...................................223
ユニバーサルカセットユニット.......................224
用紙カセット........................................................224
メールビンユニット...........................................224
両面印刷ユニット................................................225
増設メモリ............................................................225
EP-GL モジュール ..............................................226
フォームオーバーレイユーティリティ
ソフト....................................................................226
フォームオーバーレイ ROM モジュール.......226
ハードディスクユニット...................................226
ETカートリッジ .................................................227
専用キャビネット................................................227
リファレンスマニュアル...................................227
通信販売のご案内 ....................................228
増設メモリ/ROMモジュール/HDDの
取り付け.................................................229
インターフェイスカードの取り付け............240
ユニバーサルカセットユニットの取り付け...242
メールビンユニットの取り付け ..................246
取り外し方の概要................................................253
両面印刷ユニットの取り付け .....................255
オプション装着時の設定（Windows）..........257
4
もくじ
7.プリンタのメンテナンス
ETカートリッジの交換 .............................262
交換時期................................................................262
交換の手順............................................................ 263
メールビンユニット装着時の交換の手順......266
使用済み ET カートリッジの回収について.. 269
給紙ローラのクリーニング........................270
用紙トレイ給紙ローラのクリーニング.......... 270
用紙カセットの給紙ローラのクリーニング.. 275
プリンタの清掃 .......................................277
プリンタの輸送と移動 ..............................278
輸送の方法............................................................ 278
輸送時の注意........................................................ 278
移動の方法............................................................ 278
8.困ったときは
印刷実行時のトラブル ..............................280
プリンタの電源が入らない............................... 280
印刷しない............................................................ 281
プリンタがエラー状態になっている.............. 284
「LPT1 に書き込みができませんでした」
エラーが発生する ...............................................285
セレクタでプリンタを選択していない.......... 285
セレクタにプリンタドライバまたは
プリンタが表示されない...................................286
エラーが発生する ...............................................286
給排紙されない ................................................... 287
紙詰まりエラーが解除されない ...................... 288
用紙を二重送りしてしまう............................... 289
「通信エラーが発生しました」と表示される.. 289
用紙が詰まったときは ..............................291
用紙カセットの給紙部で用紙が詰まったときは /
オプションのユニバーサルカセットユニット
内部で用紙が詰まったときは
用紙トレイの給紙部で用紙が詰まった
ときは.................................................................... 294
プリンタ内部で用紙が詰まったときは.......... 296
メールビンユニット装着時にプリンタ内で
用紙が詰まったときは....................................... 301
メールビンユニットの排紙部で用紙が
詰まったときは ................................................... 304
............................. 291
両面印刷ユニット内で用紙が詰まった
ときは....................................................................305
印刷品質に関するトラブル ........................307
きれいに印刷できない.......................................307
印刷の濃淡が思うように印刷できない..........307
印刷が薄いまたはかすれる...............................308
黒点が印刷される................................................309
周期的に汚れがある...........................................309
指でこするとにじむ...........................................309
黒い部分に白点がある.......................................310
用紙全体が黒く印刷されてしまう...................310
黒線が印刷される................................................310
何も印刷されない................................................311
白抜けがおこる....................................................311
裏面が汚れる........................................................311
画面表示と印刷結果が異なる .....................312
画面と異なるフォント / 文字 /
グラフィックスで印刷される...........................312
画面と異なる位置に印刷される.......................313
罫線が切れたり文字の位置がずれる..............313
設定と異なる印刷をする...................................314
楕円のような模様が印刷される.......................314
ハーフトーンの印刷が画面と異なる..............314
外字データまたはフォーマットデータが
印刷できない........................................................315
USB接続時のトラブル .............................316
インストールできない.......................................316
印刷できない（Windows）..................................316
印刷先のポートに、使用するプリンタ名が
表示されない........................................................317
USB ハブに接続すると正常に動作しない ....318
その他のトラブル ....................................319
印刷に時間がかかる...........................................319
プログラムリスト / ハードコピーが
とれない................................................................319
どうしても解決しないときは .....................320
付録
サービス・サポートのご案内.......................322
エプソン FAX インフォメーション................322
エプソンインフォメーションセンター..........322
インターネット・パソコン通信サービス........322
ショールーム........................................................322
5
パソコンスクール ...............................................322
最新プリンタドライバの入手方法と
インストール方法 ...............................................323
保守サービス........................................................ 325
フロッピーディスクについて（Windows）...327
フロッピーディスクを作成する ...................... 327
ローカル接続時のインストール ...................... 328
Printer Status Page
（Windows 2000）について ......................329
動作環境................................................................329
環境設定................................................................330
インストールの手順........................................... 331
起動方法................................................................331
操作手順の概要 ................................................... 332
各項目の説明........................................................ 334
プリンタの仕様 .......................................337
索引.......................................................343
もくじ
6
本書中のマーク、画面、表記について
マークについて
本書中では、いくつかのマークを用いて重要な事項を記載しています。マークが付
いている記述は必ずお読みください。
それぞれのマークには次のような意味があります。
ade
ww
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性
が想定される内容および物的損害のみの発生が想定される内容を示して
います。
この表示を無視して、誤った取り扱いをすると、プリンタ本体が損傷す
る可能性が想定される内容およびプリンタ本体、プリンタドライバや
ユーティリティが正常に動作しないと想定される内容、必ずお守りいた
だきたい（操作）を示しています。
補足説明や知っておいていただきたいことを記載しています。
p
用語
* 用語の説明を欄外に記載していることを示します。
s
関連した内容の参照ページを示しています。
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
7
本書中のマーク、画面、表記について
Windowsの画面について
本書に掲載するWindowsの画面は、特に指定がない限りWindows 98の画面を使用
しています。
Windowsの表記について
Microsoft ®Windows ®95 Operating System 日本語版
Microsoft
Microsoft
Microsoft
Microsoft
本書では、上記各オペレーティングシステムをそれぞれ、Windows95、Windows
98、Windows Me、Windows NT4.0、Windows 2000と表記しています。またこ
れらを総称する場合は「Windows」、複数のWindowsを併記する場合は「Windows
95/98」のようにWindowsの表記を省略することがあります。
®
Windows ®98 Operating System 日本語版
®
Windows ®Millennium Edition Operating System 日本語版
®
Windows NT ®Operating System Version 4.0 日本語版
®
Windows ®2000 Operating System 日本語版
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
8
使用可能な用紙と給紙/排紙
ここでは、印刷できる用紙とできない用紙、用紙のセット方法や特
殊紙へ印刷する際の諸注意などについて説明しています。
●用紙について......................................10
●給紙装置と用紙のセット方法..................13
●排紙方法について ................................23
●特殊紙への印刷................................... 25
●用紙タイプ選択機能 .............................32
1
用紙について
印刷できる用紙の種類
WWWWiiiinn
nn
*1 一般の室温環境下：
温度15〜25度、湿度
40〜60%の環境を指
します。
本機は、ここで紹介する用紙に印刷することができます。これ以外の用紙は使用し
ないでください。
普通紙 普通紙
特殊紙 官製ハガキ
*1 再生紙は、一般の室温環境下*1以外でご使用になると、印刷品質が低下したり、紙詰まりなどの不具合
が発生することがありますのでご注意ください。また、再生紙の使用において給紙不良や紙詰まりが発
生しやすい場合は、用紙を裏返して使用することにより症状が改善されることがあります。
*2 定着器の温度（約200度）によってインクなどが変質・変色する用紙は使用しないでください。
*3 絵入りのハガキなどを給紙すると、絵柄裏移り防止用の粉が給紙ローラに付着し給紙できなくなる場合
がありますので、ご注意ください。
本書「給紙ローラのクリーニング」270 ページ
s
また、4面連刷ハガキは使用できません。
*4 封に糊の付いた封筒は使用しないでください。
*5 厚紙の用紙厚は90g/m
記載をしています。また、厚紙の用紙サイズによって、プリンタドライバや操作パネルでの設定が異な
ります。
厚紙大：用紙の横幅が162mm以上（A3、A4、A5、B4、B5、Letter（LT）、Executive（EXE）など）
厚紙小：用紙の横幅が162mm未満（Half-Letter（HLT）など）
本書「厚紙への印刷」28 ページ
s
*1
再生紙
レターヘッド
（プレプリント紙）
*2
色つき
*3
*4
封筒
ラベル紙 モノクロレーザープリンタ用またはコピー機用のラベル紙で、台紙全体が
OHPシート モノクロレーザープリンタ用またはコピー機用のOHPシートをお使いく
不定形紙 用紙幅が86〜297mm、用紙長 が140〜432mm、紙厚が60〜163g/m
*5
厚紙
複写機などで使用する一般のコピー用紙や上質紙または再生紙です。
紙厚は60〜90g/m
*2
罫線や会社のロゴなどが印刷された紙です。モ ノクロレーザ ープリンタ、
またはカラーレーザープリンタやインクジェットプリンタで一度印刷し
た用紙をプレプリント紙として使用することはできません。
色上質紙など用紙全体が染められている用紙です。カラーレー ザープリン
タやインクジェットプリンタで印刷された用紙や表面にコーティングさ
れている用紙は使用しないでください。
官製ハガキが使用可能です。往復ハガキの場 合は、中央に折り跡のないも
のをお使いください。
使用できる定形サイズの封筒は洋形0号/4号/6号、長形3号/4号、角形2号/3
号です。紙厚が70〜105g/m
ラベルで覆われているものをお使いください。
ださい。
内のものをお使いください。
紙厚が90〜163g/m
2
の範囲内のものをお使いください。
2
のものをご使用ください。
2
2
の範囲内の用紙（ケント紙を含む）をお使いください。
2
を超えて163g/m2以下のものを指しますが、本書では「90〜163g/m2」という
の範囲
MMMMaaaacc
ss
DDDDooooss
cc
p
紙の種類によっては特に印刷面の指定がない場合でも、印刷する面によって排
•
紙後の用紙の状態に差が出ることがあります。
用紙がカールなどしてきれいに排紙されない場合は印刷面を替えて用紙をセッ
•
トしてください。
特殊紙への印刷の際は、用紙別にご注意いただく事項が異なりますので以下の
•
ページを参照ください。
本書「特殊紙への印刷」25 ページ
s
用紙を大量に購入する場合は、必ず事前に試し印刷をして印刷の状態をご確認
•
ください。
10
印刷できない用紙
プリンタ（給紙ローラ、感光体、定着器）の故障の原因となる用紙
•
インクジェットプリンタ用特殊紙（スーパーファイン紙、光沢紙、光沢フィルム、
官製ハガキなど）
•
アイロンプリント用紙
•
熱転写プリンタ、インクジェットプリンタで印刷した後の用紙
•
モノクロレーザープリンタやカラーレーザープリンタ、複写機で印刷した後の用
紙
•
カラーレーザープリンタやカラー複写機専用OHPシート
•
モノクロレーザープリンタ用またはコピー機用以外のラベル紙
•
一度印刷した後の裏紙
•
カーボン紙、ノンカーボン紙、感熱紙、感圧紙、酸性紙
•
糊、ホチキス、クリップなどが付いた用紙
•
表面に特殊コートが施された用紙、表面加工されたカラー用紙
•
バインダ用の穴が開いている用紙
給紙不良、紙詰まりを起こしやすい用紙
•
薄すぎる用紙、厚すぎる用紙
•
濡れている（湿っている）用紙
•
表面が平滑すぎる（ツルツル、スベスベしすぎる）用紙、粗すぎる用紙
•
表と裏で粗さが大きく異なる用紙
•
折り跡、カール、破れのある用紙
•
形状が不規則な用紙、裁断角度が直角でない用紙
•
ミシン目のある用紙
•
簡単にはがれてしまうラベル紙
用紙について
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
定着器の熱（約200度）によって変質、変色する用紙
•
表面に特殊コート（またはプレプリント）が施された用紙
•
アイロンプリント紙
11
印刷できる領域
用紙について
WWWWiiiinn
nn
用紙の保管
用紙の各端面から5mmを除く領域に印刷できます。
5mm
アプリケーションソフトによっては印刷可能領域が上記より小さくなる場合があ
p
用紙は以下の点に注意して保管してください。
•
•
•
•
•
ります。
直射日光を避けて保管してください。
湿気の少ない場所に保管してください。
用紙を濡らさないでください。
用紙を立てたり、斜めにしないで、水平な状態で保管してください。
ほこりがつかないよう、包装紙などに包んで保管してください。
5mm
MMMMaaaacc
ss
DDDDooooss
cc
12
給紙装置と用紙のセット方法
セットできる用紙サイズと容量
WWWWiiiinn
nn
給紙装置
標準
オプション ユニバーサル
*1 用紙トレイにセットできる用紙の高さは用紙ガイドの最大枚数（三角マーク表示）までです。三角マー
クを超えてセットした場合は、給紙不良などの原因となります。
*2 64g/m
*3 163g/m
*4 標準の用紙カセットまたはオプション（LPUC4）の用紙カセットと差し替えて使用します。
用紙トレイ
用紙カセット 普通紙 550枚
カセットユニット
（LPUC4）
用紙カセット
（LPYC8）
2
の場合です。
2
の場合です。
*1
*4
使用できる
用紙
普通紙 250枚*2A3、A4、A5、B4、B5、Letter（LT）、
厚紙 20枚
ラベル紙 20枚
OHPシート
封筒 20枚 洋形0号（ヨウ0）、洋形4号（ヨウ4）、
官製ハガキ 20枚 100mm×148mm
往復ハガキ 148mm×200mm
普通紙 550枚
普通紙 550枚
容量
*3
Half-Letter（HLT）、Legal（LGL）、
Executive（EXE）、
Government Legal（GLG）、
Government Letter（GLT）、
Ledger（B）、F4、不定形紙
洋形6号（ヨウ6）、長形3号（チョウ3）、
長形4号（チョウ4）、角形2号（カク2）、
角形3号（カク3）
*2
A3、A4、B4、B5、Letter（LT）、Legal（LGL）、
Government Letter（GLT）、Ledger（B）
*2
A3、A4、B4、B5、Letter（LT）、Legal（LGL）、
Government Letter（GLT）、Ledger（B）
*2
A3、A4、B4、B5、Letter（LT）、Legal（LGL）、
Government Letter（GLT）、Ledger（B）
用紙サイズ
（ ）内は、操作パネルの
液晶表示上での表記です。
MMMMaaaacc
ss
DDDDooooss
cc
13
給紙装置の優先順位
給紙装置と用紙のセット方法
WWWWiiiinn
nn
プリンタドライバやパネルの設定で給紙装置を［自動］（初期設定）に設定すると、
プリンタはドライバで設定された用紙サイズおよび用紙タイプが一致する用紙が
セットされている給紙装置を次の順序で検索し、給紙します。
用紙カセット1
（標準）
すべての給紙装置に印刷するデータの用紙サイズの用紙をセットすれば標準で
800枚（用紙カセット1＋用紙トレイ）、オプションの給紙装置（LPUC4×3段）を
装着すると最大2450枚が連続給紙ができます。
給紙装置の設定を［トレイ優先］に変更した場合の優先順位は以下のようになりま
p
（標準）
す。
用紙トレイ
s
用紙カセット2
（オプション）
用紙カセット1
（標準）
本書「トレイユウセン」178 ページ
用紙カセット3
（オプション）
用紙カセット2
（オプション）
用紙カセット4
（オプション）
用紙カセット3
（オプション）
用紙トレイ
（標準）
用紙カセット4
（オプション）
MMMMaaaacc
ss
DDDDooooss
cc
14
用紙カセットへの用紙のセット
給紙装置と用紙のセット方法
WWWWiiiinn
nn
ここでは、標準装備の用紙カセットへの用紙のセット方法を説明します。
用紙カセットにセットできる用紙についての詳細は、以下のページを参照してく
p
A
B
ださい。
s
用紙カセットをロック位置まで引き出します。
用紙カセットの左右にある灰色のストッパーを押したまま、用紙カセットを
引き抜きます。
本書「セットできる用紙サイズと容量」13 ページ
MMMMaaaacc
ss
DDDDooooss
cc
15
給紙装置と用紙のセット方法
用紙カセットのカバーを取り外します。
C
用紙カセットの仕切り板は A3 サイズの用紙をセットする位置に取り付けら
れています（工場出荷時）。A3 サイズの用紙をセットする場合は、カバーを
取り外したら Hへ進んでください。
以降の手順は A4 サイズの用紙をセットする場合を例に、仕切り板の変更の
仕方を説明しています。
仕切り板の取り付け位置によって用紙サイズを検知します。仕切り板はセットす
p
D
る用紙サイズに合わせて正しく取り付けてください。
仕切り板右側の灰色のレバーを上げ、仕切り板を右にずらします。
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
仕切り板の左側を持ち上げて取り外します。
E
16
給紙装置と用紙のセット方法
用紙サイズの位置に合わせて、仕切り板の右側から差し込みます。
F
仕切り板を左にずらし、レバーを下げて固定します。
G
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
印刷する面を上にして用紙をセットします。
H
A4（または B5、Letter など）の場合は、次のようにセットします。
A3（または B4、Ledger など）の場合は、次のようにセットします。
最大セット容量
最大セット容量
17
給紙装置と用紙のセット方法
•
用紙の四隅をそろえ、印刷する面を上に向けてセットします。
•
p
I
J
用紙は最大 550枚（普通紙64g/m ）までセットできます。最大枚数（三角マーク表
示）を超えて用紙をセットすると、正常に給紙できない場合があります。
レバーをつまんで用紙ガイドを動かし、用紙端に合わせます。
用紙カセットのカバーを取り付けます。
2
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
用紙カセットをプリンタの奧までしっかりと差し込んで取り付けます。
K
18
給紙装置と用紙のセット方法
B4以上のサイズの用紙に印刷する場合は、排紙延長トレイを開きます。
L
用紙サイズ表示ラベルをカセット前面に貼り付けます。
M
本機には、用紙サイズシールが同梱されています。セットした用紙サイズの
シールを用紙カセットに貼ってご利用ください。
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
19
用紙トレイへの用紙のセット
給紙装置と用紙のセット方法
WWWWiiiinn
nn
ここでは、標準装備の用紙トレイへの用紙（例：A4サイズ紙）のセット方法を説
明します。
p
A
B
用紙トレイにセットできる用紙についての詳細は、以下のページを参照してくだ
さい。
本書「セットできる用紙サイズと容量」13 ページ
s
用紙トレイを開きます。
右のレバーを押したまま用紙ガイドをずらします。
MMMMaaaacc
ss
DDDDooooss
cc
20
印刷する面を上にして用紙をセットします。
C
給紙装置と用紙のセット方法
nn
WWWWiiiinn
MMMMaaaacc
cc
最大セット容量
用紙の四隅をそろえ、印刷する面を上に向けてセットします。
•
用紙は最大 250枚（普通紙64g/m ）までセットできます。最大枚数（三角マーク表
p
D
•
示）を超えて用紙をセットすると、正常に給紙できない場合があります。
用紙トレイの奧に軽く当たるまでしっかり入れてください。
•
右のレバーを押したまま用紙ガイドをずらして、用紙端に合わせます。
2
ss
DDDDooooss
p
B4以上のサイズの用紙に印刷する場合は、排紙延長トレイを開いてください。
21
給紙装置と用紙のセット方法
セットした用紙サイズに合わせて、［トレイ紙サイズ］スイッチを設定します。
E
セットした用紙のサイズが、［トレイ紙サイズ］スイッチの設定値にない場合
は、［トレイ紙サイズ］スイッチを［パネルで設定］に合わせ、操作パネルで
設定します。
s
p
本書「トレイヨウシサイズ」173 ページ
•
不定形紙をセットした場合は［トレイ紙サイズ］スイッチを［パネルで設定］に合
わせますが、操作パネルでの設定は必要ありません。
•
［トレイ紙サイズ］スイッチを［パネルで設定］にしない場合、操作パネルの設定
は有効になりません。
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
w
印刷中は［トレイ紙サイズ］スイッチを操作しないでください。プリンタが誤動作
する場合があります。
22
排紙方法について
印刷した用紙を排紙する標準方法やオプションのメールビンユニット（排紙装置）について説明
します。
フェイスダウン排紙
本機は印刷した面を下（フェイスダウン）にしてプリンタ上部の排紙部に排紙しま
す。普通紙（用紙厚64g/m
2
の場合）の場合で500枚まで排紙できます。
メールビンユニット（オプション）への排紙
4つのビン（排紙トレイ）を持つオプションのメールビンユニットを使用すると、
印刷した書類を指定したメールビンに排紙することができます。
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
取り付け方法については、以下のページを参照してください。
s
本書「メールビンユニットの取り付け」246 ページ
複数のユーザーがプリンタを使用している場合など、ユーザーごとに使用するビ
p
ンを指定でき、各ユーザーの書類の混在を防ぐことができます。
23
排紙方法について
メールビンユニットの使用条件
オプションのメールビンユニットに排紙できる用紙は次の通りです。
用紙サイズ A3、B4、A4、B5、Letter（LT）、Legal（LGL）、Executive（EXE）、Government Legal（GLG）、
Government Letter（GLT）、Ledger（B）、F4
用紙種類 普通紙（紙厚60〜90g/m
（特殊紙はご利用いただけません。）
排紙枚数 各ビンに約50枚（排紙枚数は用紙の厚さによって異なります。［ハイシ フル］と検出さ
れるまで排紙可能）
2
）
メールビンユニットの設定方法
Windowsをご利用の方は、メールビンユニットを装着したら最初にオプションの設
定をしてください。Macintoshをご利用の場合は、セレクタでプリンタドライバを
選択し直すだけでご利用いただけます。
s
本書「オプション装着時の設定（Windows）」257 ページ
メールビンユニットを使用するには、プリンタドライバで排紙装置（フェイスダウ
ンまたはビン番号）を選択して印刷を実行してください。
Windows［基本設定］ダイアログ Macintosh［プリント］ダイアログ
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
選択します 選択します
詳しくは以下のページを参照してください。
s
Windows：本書「［基本設定］ダイアログ」36 ページ
s
Macintosh：本書「［プリント］ダイアログ」129 ページ
24
特殊紙への印刷
ここでは、ハガキや封筒など、特殊紙への印刷方法について説明します。
両面印刷ユニットを装着して両面印刷を行う場合、特殊紙への両面印刷はできま
せん。
w
ハガキへの印刷
ハガキに印刷する前に、同じサイズの用紙で試し印刷をして印刷位置や印刷方向な
どの確認をしてください。
以下のハガキは使用しないでください。プリンタの故障や印刷不良などの原因に
w
なります。
インクジェットプリンタ用ハガキ
•
表面に特殊コート、糊付けが施されたハガキ、圧着ハガキ
•
熱転写プリンタ、インクジェットプリンタで一度印刷したハガキ
•
カラーレーザープリンタやカラー複写機で印刷した後のハガキ
•
私製ハガキ、絵ハガキ、4面連刷ハガキ
•
箔押し、エンボス加工など表面に凹凸のあるハガキ
•
中央に折り跡のある往復ハガキ
•
大きく反っているハガキ（反りを修正してご使用ください）
•
絵入りハガキを給紙すると、絵柄裏移り防止用の粉が給紙ローラに付着し給紙で
きなくなる場合があります。万一給紙できなくなった場合は、以下のページを参照
して給紙ローラをクリーニングしてください。
s
本書「給紙ローラのクリーニング」270 ページ
nn
WWWWiiiinn
cc
MMMMaaaacc
ss
DDDDooooss
［トレイ紙サイズ］スイッチの設定：
［はがき］または［往復はがき］
ハガキで宛名のある面に印字
する場合
往復ハガキで宛名のある面に
印字する場合
プリンタドライバの設定 ダイアログ 項目 設定値
官製ハガキ Windows 基本設定 用紙サイズ ［ハガキ100mm×148mm］
給紙装置 ［用紙トレイ］
Macintosh 用紙設定 用紙サイズ ［ハガキ］
プリント 給紙装置 ［用紙トレイ］
往復ハガキ Windows 基本設定 用紙サイズ ［往復ハガキ148mm×200mm］
給紙装置 ［用紙トレイ］
Macintosh 用紙設定 用紙サイズ ［往復ハガキ］
プリント 給紙装置 ［用紙トレイ］
給紙方法：
・用紙トレイに20枚までセット可能
・印刷面を上にしてセット
25
特殊紙への印刷
•
ハガキあるいは往復ハガキを選択した場合、プリンタドライバの［用紙種類］の
p
設定に関係なく、プリンタ内部では厚紙として印刷を行います。
•
往復ハガキは用紙に折り跡がないものを使用してください。
•
奥までしっかりセットしても給紙されなかった場合は、先端を数ミリ上に反ら
せてセットしてください。
•
用紙トレイから給紙します（用紙カセットからの給紙はできません）。
•
裏面（または表面）に印刷したハガキの反対面に印刷する場合は、ハガキの反り
を直してからプリンタにセットしてください。
ハガキの「バリ」除去について
ハガキによっては、裏面に「バリ」（裁断時のかえり）が大きいために、給紙でき
ない場合があります。印刷する前にハガキ裏面を確認し「バリ」がある場合には以
下の方法に従って除去してください。
ハガキを水平な所に置いて、定規などを「バリ」がある部分に垂直にあてて矢印方
向に1〜2回こすり、「バリ」を除去します。
nn
WWWWiiiinn
cc
MMMMaaaacc
ss
DDDDooooss
バリ
ハガキ裏面
「バリ」除去の際に発生した紙粉をよく払ってから給紙してください。ハガキに紙
w
粉が付着したまま給紙すると、用紙が給紙できなくなるおそれがあります。万一用
紙を給紙しなくなった場合は、給紙ローラをクリーニングしてください。
s
本書「給紙ローラのクリーニング」270 ページ
26
封筒への印刷
特殊紙への印刷
WWWWiiiinn
nn
封筒の品質は、製造メーカーによって異なります。大量の封筒を購入する前には、
必ず試し印刷をして、印刷の状態を確認してください。
以下の封筒は使用しないでください。プリンタの故障や印刷不良などの原因にな
w
［トレイ紙サイズ］スイッチの設定：
［パネルで設定］
ります。
•
•
•
•
•
洋形
長形/角形
熱転写プリンタ、インクジェットプリンタで一度印刷した封筒
封の部分に糊付け加工が施されている封筒
箔押し、エンボス加工など表面に凹凸のある封筒
リボン、フックなどが付いている封筒
宛名用窓付きの封筒
給紙方法：
・用紙トレイに20枚までセット可能
・印刷面を上にしてセット
洋形： フラップ部を閉じ、フラップ部が用紙左側
長形 / 角形： フラップ部を開いて、フラップ部が用紙後
操作パネルでの設定：
［トレイヨウシサイズ］で［ヨウ0］
［ヨウ4］［ヨウ6］［チョウ3］［チョ
ウ4］［カク2］［カク3］の中から使
用する封筒サイズを設定
になるように縦長にセット
端になるように縦長にセット
MMMMaaaacc
ss
DDDDooooss
cc
プリンタドライバの設定 ダイアログ 項目 設定値
Windows 基本設定 用紙サイズ ［洋形0］［洋形4］［洋形6 ］［長形3 ］
［長形4］［角形2］［角形3］
給紙装置 ［用紙トレイ］
Macintosh 用紙設定 用紙サイズ ［洋形0］［洋形4］［洋形6 ］［長形3 ］
［長形4］［角形2］［角形3］
p
プリント 給紙装置 ［用紙トレイ］
本機で使用可能な封筒のサイズは、洋形0号/4号/6号、長形3号/4号、角形2号/3号
•
のみです。
奥までしっかりセットしても給紙されなかった場合は、 先端を数ミリ上に反ら
•
せてセットしてください。
印刷効果が思う向きにならない場合は、［逆方向から印刷］（Windowsプリンタド
•
ライバの［レイアウト］ダイアログ／［180度回転印刷］（Macintoshプリンタドラ
イバの［用紙設定］ダイアログ）をご利用ください。
27
厚紙への印刷
特殊紙への印刷
WWWWiiiinn
nn
厚紙の品質は、製造メーカーによって異なります。大量の厚紙を購入する前には、
必ず試し印刷をして、印刷の状態を確認してください。
操作パネルでの設定：
［トレイ紙サイズ］スイッチの設定：
使用する用紙サイズに合わせ設定
プリンタドライバの設定 ダイアログ 項目 設定値
Windows 基本設定 用紙サイズ 印刷データで設定した用紙のサイズを設定
給紙装置 ［用紙トレイ］
用紙種類 ［厚紙（小）］、［厚紙（大）］*
Macintosh 用紙設定 用紙サイズ 印刷データで設定した用紙のサイズを設定
プリント 給紙装置 ［用紙トレイ］
用紙種類 ［厚紙（小）］、［厚紙（大）］*
* 厚紙の用紙サイズによって、設定が異なります。
厚紙大：用紙の横幅が162mm以上（A3、A4、A5、B4、B5、Letter（LT）、Executive（EXE）など）
厚紙小：用紙の横幅が162mm未満（Half-Letter（HLT）など）
［トレイ紙サイズ］スイッチを［パネルで
設定］に合わせた場合は、使用する用紙
サイズを［トレイヨウシサイズ］で設定
給紙方法：
・用紙トレイに20枚（163g/m2）までセット可能
・印刷面を上にしてセット
MMMMaaaacc
ss
DDDDooooss
cc
p
163g/m2以下の厚紙を使用してください。
28
ラベル紙への印刷
特殊紙への印刷
WWWWiiiinn
nn
ラベル紙の品質は、製造メーカーによって異なります。大量のラベル紙を購入する
前には、必ず試し印刷をして、印刷の状態を確認してください。
以下のラベル紙は使用しないでください。故障の原因になります。
簡単にはがれてしまうラベル紙
w
［トレイ紙サイズ］スイッチの設定：
使用する用紙サイズに合わせ設定
•
一部がはがれているラベル紙
•
糊がはみ出しているラベル紙
•
インクジェットプリンタ用のラベル紙
•
台紙全体がラベルで覆われていないラベル紙
•
モノクロレーザープリンタ用またはコピー機用以外のラベル紙
•
操作パネルでの設定：
［トレイ紙サイズ］スイッチを［パネルで
設定］に合わせた場合は、使用する用紙
サイズを［トレイヨウシサイズ］で設定
MMMMaaaacc
ss
DDDDooooss
cc
給紙方法：
・用紙トレイに20枚までセット可能
・ラベルが貼ってある面を上にセット
プリンタドライバの設定 ダイアログ 項目 設定値
Windows 基本設定 用紙サイズ 印刷データで設定した用紙のサイズを設定
給紙装置 ［用紙トレイ］
用紙種類 ［ラベル］
Macintosh 用紙設定 用紙サイズ 印刷データで設定した用紙のサイズを設定
プリント 給紙装置 ［用紙トレイ］
用紙種類 ［ラベル］
モノクロレーザープリンタ用またはコピー機用のラベル紙を使用してください。
p
29
OHPシートへの印刷
OHPシートは、手の脂が付かないように、手袋をはめるなどしてお取り扱いくだ
•
w
［トレイ紙サイズ］スイッチの設定：
使用する用紙サイズに合わせ設定
さい。OHPシートに手の脂が付着すると、印刷不良の原因になる場合がありま
す。
印刷直後のOHPシートは熱くなりますのでご注意ください。
•
カラー複写機やカラーページプリンタ専用のOHPシートは使用しないでくださ
•
い。故障の原因となります。
特殊紙への印刷
nn
操作パネルでの設定：
［トレイ紙サイズ］スイッチを［パネルで
設定］に合わせた場合は、使用する用紙
サイズを［トレイヨウシサイズ］で設定
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
給紙方法：
・用紙トレイに20枚までセット可能
・印刷面を上にしてセット
プリンタドライバの設定 ダイアログ 項目 設定値
Windows 基本設定 用紙サイズ 印刷データで設定した用紙のサイズを設定
給紙装置 ［用紙トレイ］
用紙種類 ［OHPシート］
Macintosh 用紙設定 用紙サイズ 印刷データで設定した用紙のサイズを設定
プリント 給紙装置 ［用紙トレイ］
p
用紙種類 ［OHPシート］
モノクロレーザープリンタ用またはコピー機用のOHPシートを使用してくださ
•
い。
OHPシートに付属している説明書などで裏表を確認してください。裏表がある
•
場合は、表面を上に向けてセットしてください。
OHPシートは、種類によって用紙厚が異なります。給紙が正常に行われない場合
•
や、エラーが発生する場合は、セットする枚数を減らしてください。
