Wo Sie Informationen finden
Installationshandbuch (dieses Dokument)
Dieses Handbuch erläutert die Installation des Scanners. Es enthält eine Beschreibung der wichtigsten Scanvorgänge. Zudem
enthält es Informationen zu Installation und Konfiguration der
EPSON-Scannersoftware und der Optionen. Außerdem beschreibt es, wie Sie grundlegende Softwareeinstellungen vornehmen und die Start-Taste verwenden.
Benutzerhandbuch zu EPSON Scan Server und EPSON TWAIN
Pro Netzwork
In diesem Benutzerhandbuch finden Sie genaue Anweisungen
zur Installation und Anwendung der Programme EPSON Scan
Server und EPSON TWAIN Pro Network.
Softwarehandbuch
In diesem Handbuch finden Sie grundlegende Informationen
über den Scanvorgang und ausführliche Hinweise zu Einstellungen und Funktionen von EPSON TWAIN Pro und anderer
Utility-Software für EPSON-Scanner. Außerdem enthält es Angaben zu Systemkalibrierung, Pflege, Fehlerbehebung, technischen Daten und Kundendienst. Die Ausführungen zu EPSON
TWAIN Pro gelten auch für EPSON TWAIN Pro Network.
Online-Handbuch für Farbbildverarbeitung (in einigen Ländern
möglicherweise nicht verfügbar)
In diesem Handbuch finden sie grundlegende Informationen zur
Farbbildverarbeitung sowie Hinweise, wie Sie mit diesem Scanner und anderen EPSON-Produkten eindrucksvolle Ergebnisse
erzielen können.
Informationen zu EPSON TWAIN Pro und EPSON TWAIN Pro
Network (Online-Hilfe)
Die Online-Hilfe liefert detaillierte Informationen zu EPSON
TWAIN Pro und EPSON TWAIN Pro Netwo rk. Klic ken Sie zum
Anzeigen der Online-Hilfe auf das ? oder auf die Schaltfläche
im Dialogfeld von EPSON TWAIN oder EPSON TWAIN
Hilfe
Pro Network.
Informationen zu PageManager und anderer Software
Weitere Informationen hierzu finden Sie in der Dokumentatio n,
die sich auf der CD-ROM für die EPSON-Scannersoftware bzw.
für die andere Software befindet.
Farbbildscanner
®
Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf in irgendeiner Form (Druck,
Fotokopie, Mikrofilm oder ein anderes Verfahren) ohne die schriftliche Genehmigung der
EPSON Deutschland GmbH reproduziert oder unter Verwe ndung elektronisc her Systeme
verarbeitet, v e rvielfältigt oder ve rb re it e t werden.
Weder die EPSON Deutschland GmbH no ch die SEIKO EPSON CORPORATIO N haften für
Schäden infolge von Fehlgebrauch sowie Reparaturen und Abänderungen, die von dritter,
nicht autorisie rt e r S e it e v org e nommen wurden.
EPSON haftet nicht für Schäden oder Störungen durch Ein satz von Optionen oder Zubehör,
wenn dieses nicht ein original EPSON-Produkt ist oder eine ausdrückliche Zulassung der
SEIKO EPSON CORPORATION als "EPSON Approved Product" hat.
EPSON ist eine eingetragene Marke der SEIKO EPSON CORPORATION.
IBM und PS/2 sind eingetragene Marken der Int ern ational Busines s Machines Corpo rat ion .
Apple, Macintosh, Mac, iMac und Power Macintosh sind eingetragene Marken der Apple
Computer, Inc.
Microsoft und Windows sind eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten von Amerika und in anderen Ländern.
Presto! ist eine Marke der NewSoft Technology Corporation.
Hinweis: Alle im Handbuch genannten Bezeichnungen von Erzeugnissen sind Markenzeichen der
jeweiligen Firmen. Aus dem Fehlen der Markenzeichen
die Bezeichnung ein freier Markenname ist.
Copyright © 2000, EPSON Deutschland GmbH, Düsseldorf.
Installationshandbuch
®
TM
bzw.
kann nicht geschlossen werden, dass
Inhaltsverzeichnis
Sicherheitshinwei se
Wichtige Sicherheitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Handbuch-Konventionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
ENERGY STAR-Kompatibilität . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Kapitel 1 Vorstellung des Scanners
Leistungsmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Scanner auspacken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
Vorlagenführung befestigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
Scannerteile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
Anzeigen und Tasten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
Optionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
Kapitel 2 Scanner aufstellen
Standort für den Scanner wählen . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Transportsicherung lösen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Scanner an die Stromversorgung anschließen. . . . . . . . . . . . . . . 2-4
Initialisierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
Scanner über die SCSI-Schnittstelle an den PC anschließen . . . 2-6
Wissenswertes zu SCSI-Verkettungen. . . . . . . . . . . . . . . . . 2-7
SCSI-ID einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
Schalter für Abschlusswiderstand einstellen . . . . . . . . . . . 2-9
Scanner anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
Reihenfolge beim Einschalten . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Reihenfolge beim Ausschalten . . . . . . . . . . . . . . . . . . . . . . . 2-13
Inhaltsverzeichnis
i
Kapitel 3 Software ins tallieren
Systemvoraussetzungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2
Scannersoftware installieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-3
Für Windows 98 und Windows 2000 . . . . . . . . . . . . . . . . . . 3-3
Für Windows 95 und Windows NT 4.0 . . . . . . . . . . . . . . . .3-10
Monitor kalibrieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-17
Scanner auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-19
Für Windows 98 und Windows 2000 . . . . . . . . . . . . . . . . . . 3-19
Für Windows 95 und Windows NT4.0. . . . . . . . . . . . . . . . .3-22
Kapitel 4 Arbeiten mit dem Scanner
Scanverfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-2
Vorlage auf den Scanner legen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Vorlagenabdeckung abnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
EPSON TWAIN Pro aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7
Bilder scannen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-9
Gescannte Bilder speichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-22
Scannen durch Drücken der Start-Taste . . . . . . . . . . . . . . . . . . . .4-23
Kapitel 5 Start-Taste verwenden
Die Start-Tastenfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-2
PageManager for EPSON. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
Zielanwendungen zur Scanschaltfläche
hinzufügen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
Anwendung für die Start-Taste zuweisen . . . . . . . . . . . . . . 5-4
Anwendungen zur Scanschaltfläche hinzufügen . . . . . . . .5-7
Neue Anwendungen registrieren . . . . . . . . . . . . . . . . . . . . . 5-8
EPSON Scanner Monitor einrichten. . . . . . . . . . . . . . . . . . . . . . . .5-10
Start-Tastenfunktion für Windows 98 und Windows 2000
einrichten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-12
ii
Inhaltsverzeichnis
Kapitel 6 Optionen
Automatischer Vorlageneinzug. . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
Automatischen Vorlageneinzug auspacken . . . . . . . . . . . . 6-2
Automatischen Vorlageneinzug installieren. . . . . . . . . . . . 6-3
Dokumente in den automatischen Vorlageneinzug
einlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
Vorlagen manuell zuführen. . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
Vorlagen über den automatischen Vorlageneinzug
zuführen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
Ausrichtung gescannter Bilder ändern . . . . . . . . . . . . . . . . 6-11
Papierstau im automatischen Vorlageneinzug
beseitigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
Vorlagenspezifikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16
IEEE 1394-Schnittstellenkarte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
IEEE 1394-Schnittstellenkarte im Scanner
installieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
IEEE 1394-Verbindungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
An den Computer anschließen . . . . . . . . . . . . . . . . . . . . . . . 6-21
Scannersoftware installieren . . . . . . . . . . . . . . . . . . . . . . . . . 6-23
Glossar
Index
Inhaltsverzeichnis
iii
Sicherheitshi nwei se
Wichtige Sicherheitshinweise
Lesen Sie die Sicherheitshinweise vor Inbetriebnahme des Gerätes genau durch. Befolgen Sie alle auf dem Scanner angebrachten
Warnungen und Hinweise.
Trennen Sie das Gerät immer erst vom Netz, bevor Sie es
❏
reinigen. Verwenden Sie zur Reinigung ausschließlich ein
angefeuchtetes Tuch. Achten Sie darauf, dass keine Flüssigkeiten in den Scanner gelangen.
Sorgen Sie für eine stabile Stellfläche, und vermeiden Sie
❏
Standorte in der Nähe von Heizkörpern oder sonstigen
Wärmequellen.
Achten Sie bei der Stromversorgung unbedingt darauf, dass
❏
die auf dem Gerät angegebenen Spannungswerte eingehalten
werden.
Schließen Sie das Gerät nur an eine ordnungsgemäß geerdete
❏
Steckdose an. Das Gerät darf nicht an einen Stromkreis angeschlossen werden, an dem bereits Geräte wie Fotokopierer
oder Ventilatoren angeschlossen sind, die sich selbst regelm äßig ein- und ausschalten.
Verwenden Sie keinesfalls beschädigte Stromkabel.
❏
Bei Verwendung eines Verlängerungskabels ist darauf zu
❏
achten, dass der Gesamt-Nennstromwert aller Geräte insgesamt weder den zulässigen Ampere-Wert des Verlängerungskabels noch den zulässigen Ampere-Wert der Steckdose überschreitet.
Sicherheitshinweise
1
Mit Ausnahm e der in diese m
❏
Online-Handbuch
fen Sie selbst keine Eingriffe am Gerät vornehmen.
In folgenden Fällen müssen Sie das Gerät vom Netz trennen
❏
und sich an einen qualifizierten Servicetechniker wenden:
Wenn Netzkabel oder Stecker abgenutzt oder beschädigt
sind; wenn Flüssigkeit in das Gerät gelangt ist; wenn das
Gerät heruntergefallen oder das Gehäuse beschädigt worden
ist; wenn das Gerät auffällige Abweichungen vom Normalbetrieb anzeigt. (Nehmen Sie nur die in der Bedienungsanleitung beschriebenen Einstellungen vor.)
Wenn Sie den Scanner in Deutschland verwenden, beachten
❏
Sie den folgenden Hinweis:
Bei Anschluss des Scanners an die Stromversorgung muss
sichergestellt werden, dass die Gebäudeinstallation mit einer
10 A- oder 16 A-Sicherung abgesichert ist.
ausdrücklich erläuterten Maßnahmen dür-
Installationshandbuch
und dem
2
Sicherheitshinweise
Handbuch-Konventi one n
Warnungen
w
c
Hinweise
Arbeit mit dem Scanner.
zungen zu vermeiden.
Vorsichtsmaßnahmen
Scanner, am Computer oder an anderen Geräten zu vermeiden.
enthalten wichtige Informationen und hilfreiche Tipps für die
müssen unbedingt beachtet werden, um Körperverlet-
müssen befolgt werden, um Schäden am
ENERGY STAR-Kom pat ibilität
EPSON, als Partner von ENERGY STAR,
bestätigt, dass dieses Prod ukt den ENERGY
STAR-Richtlinien zur sinnvollen Energienutzung entspricht.
Das internationale ENERGY STAR Offic e Equipment-Programm
ist eine freiwillige Partnerschaft mit Vertretern der Computerund Bürogeräteindustrie zur Förderung der Entwicklung energiesparender Computer, Bildschirme, Drucker, Faxgeräte, Kopiergeräte und Scanner mit dem Ziel, die durch Energieerzeugung bedingte Luftverschmutzung zu reduzieren.
Sicherheitshinweise
3
Kapitel 1
Vorstellung des Scanners
Leistungsmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Scanner auspacken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
Vorlagenführung befestigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
Scannerteile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
Anzeigen und Tasten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
Optionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
1
Vorstellung des Scanners
1-1
Leistungsmerkm al e
Der Scanner EPSON GT-10000+ bietet folgende
Leistungsmerkmale:
Optische Auflösung von maximal 600 dpi für Mainscan und
❏
2.400 dpi mit Micro Step für Subscan.
Abtastbereich im Format A3 oder US B (Ledger).
❏
Start-Taste zur schnellen Ausführung von Abtastvorgängen,
❏
lokal wie auch in einem Netzwerk.
In der Einzelplatzkonfiguration kann durch Drücken der
Start-Taste am Scanner automatisch ein Abtastvorgang
a
ausgelöst werden. Dabei werden zunächst Page Manager
und EPSON TWAIN Pro aufgerufen. Anschließend wird das
Dokument abgetastet und in ein aut omatisch gestartetes G rafikprogramm impo rt ier t.
In der Netzwerkkonfiguration bewirkt Drücken der
Starttaste am Scanner das Gleiche wie Klicken auf die
a
Schaltfläche
Netzwerk.
Scannen
im Dialogfeld EPSON TWAIN Pro
❏
❏
❏
❏
1-2
Farb- und Schwarzweißabtastung (36-Bit-Eingabe,
24-Bit-Ausgabe).
EPSON TWAIN Pro Software erlaubt eine optimale Nutzung
der Scannerfunktionen.
Die Programme EPSON TWAIN Pro Network und EPSON
Scan Server ermöglichen gemeinsam den Einsatz von
EPSON-Scannern in einer Netzwerkumgebung.
Die Option Unscharfe Maske in EPSON TWAIN Pro und
EPSON TWAIN Pro Network stellt automatisch die Bildschärfe ein und sorgt für höchste Detailgenauigkeit.
Vorstellung des Scanners
Die Entrasterungsfunktion (De-screening) von EPSON
❏
TWAIN Pro und TWAIN Pro Network beseitigt auto matisch
unerwünschte Moiré-Effekte im gescannten Bild und sorgt
für eine bessere Ausgabequalität.
Automatic Area Segmentation (AAS). Mit dieser Funktion
❏
können Texte und Bilder/Grafiken auf der eingescannten
Vorlage unterschieden werden. Dies f ührt zu einer schärferen
Wiedergabe von Graustufenbildern und einer präziseren
Texterkennung.
Text Enhancement Technology (TET). Mit dieser Funktion
❏
wird die Erkennung von Text verbessert, wenn Sie den Scanner für die optische Zeichenerkennung (OCR) einsetzen.
Optionaler automatischer Vorlageneinzug für automatische
❏
Zufuhr mehrerer Vorlagen. Werden mehrere Seiten in den
automatischen Vorlageneinzug gelegt, wird die oberst e Seite
zuerst eingezogen und mit der bedruckten Seite nach unten
ausgeworfen.
Über die optionale IEEE 1394-Schnittstel lenkarte können der
❏
Computer oder der Scanner mit anderen Ger äten verbunden
werden, die den IEEE 1394-Standard unterstützen.
1
Mit dem optionalen EPSON Network Image Express (Scan-
❏
ner-Server) lässt sich ein Scanner in ein Netzwerk einbinden.
Vorstellung des Scanners
1-3
Scanner auspacken
Überprüfen Sie beim Auspacken des Scanners, ob die folgenden
Teile vorhanden und unbeschädigt sind. Falls Teile fehlen oder
beschädigt sind, wenden Sie sich an Ihren EPSON-Fachhändler.
(Zum Lieferumfang des Scanners gehören außerdem CD-ROMs
(und/oder Disketten), die die Treibersof tware zur Steuerung des
Scanners sowie weitere erforderliche Elemente für den Betrieb
des Scanners enthalten.)
Netzkabel
Scanner
SCSI-Schnittstellenkabel
Vorlagenführung
SCSI-Schnittstellenkarte
Der Netzanschluss (Steckdose) variiert je nach Land. Auch die
Form des Netzsteckers ist unterschiedlich. Vergewi ssern Sie sich
daher stets, dass das Gerät den für Ihr Land geeigneten Stecker
hat.
Falls Ihr Computer bereits mi t einer SCSI-Schnittst ellenkarte ausgerüstet ist, können Sie diese für die Kommunikation zwischen
Computer und Scanner benutzen. Andernfalls installieren Sie die
mitgelieferte SCSI-Schnittstellenkarte im Computer. Anweisungen für die Einrichtung der SCSI-Schnittstellenkarte entnehmen
Sie bitte dem Begleithandbuch.
1-4
Vorstellung des Scanners
Vorlagenführung befestigen
Die Vorlagenführung dient zum korrekten Ausrichten der Vorl age auf dem Vorlagenglas.
Ziehen Sie die Trägerschicht von der Vorlagenführung ab, und
legen Sie die Führung so auf das horizo ntale Lineal des Vorlagenglases, dass die Einkerbung am rechten Ende mit dem Schlitz im
Gehäuse übereinstimmt (siehe Bild).
B5 A4 B4 A3LTR
LTR
B5 A4
B5 A4 B4 A3LTR
LTR
B5 A4
1
Bei Verwendung des automatischen Vorlageneinzugs muss die
Vorlagenführung vom Vorlagenglas entfernt werden.
Vorstellung des Scanners
1-5
Scannerteile
Vorlagenabdeckung
Sensorschlitten
(in Home-Position)
Vorlagenglas
Taste OPERATE
Taste RESET
Taste START
Schalter für
Abschlusswiderstand
Einstellrad für
SCSI-ID
SCSI-Schnittstellenanschlüsse
Anzeige ERROR
Anzeige READY
Steckplatz für optionale
Schnittstelle
Anschluss für
Optionen
Anzeige OPERATE
Transportsicherung
Netzanschlussbuchse
1-6
Vorstellung des Scanners
Anzeigen und Tasten
Auf der Vorderseite des Scanners befinden sich drei Anzeigen
und drei Tasten.
Anzeigen
Anzeige Farbe Zustand Bedeutung
OPERATE Grün Leuchtet Scanner ist eingeschaltet.
Leuchtet Scanner ist betriebsbereit.
Fehler. Lesen Sie im Online-Softwarehandbuch nach.
READY Grün
Blinkt Scanvorgang läuft.
Fehler. Lesen Sie im Online-Softwarehandbuch nach.
1
ERROR Rot
Leuchtet Diese Anzeige leuchtet ebenfalls
Blinkt
auf, wenn ein Fehler auftritt. Lesen Sie im Online-Softwarehandbuch nach.
Vorstellung des Scanners
1-7
Tasten
Taste Funktion
OPERATE Netzschalter zum Ein- und Ausschalten des
RESET Setzt den Scanner nach Behebung eines Fehler-
a
Start
Scanners.
zustands auf die Standardeinstellungen zurück.
Wird diese Taste während eines laufenden Scanvorgangs gedrückt, stoppt der Scanner, und im
Anwendungsprogramm kann ein Fehler auftreten.
Der Schalter zum Auslösen des Abtastvorg angs
und zum Übertragen des gescannten Bildes an die
zugewiesene Anwendung auf einem Einzelplatzsystem. Um diese Funktion zu nutzen, müssen Sie
Softwareeinstellungen vornehmen. Weitere Hinweise dazu finden Sie im Abschnitt Kapitel 5,
“Start-Taste verwenden,”.
In einer Netzwerkumgebung wird damit der gleiche
Vorgang wie mit der Scan-Schaltfläche in EPSON
TWAIN Pro Network ausgelöst.
1-8
Vorstellung des Scanners
Optionen
Mit Hilfe der fol genden Optionen können Sie die Einsatzmöglichkeiten des Scanners erweitern. Nähere Informationen zur Verwendung erhalten sie in Kapitel 6 dieses Handbuchs oder in der
Dokumentation zur Option.
Automatischer Vorlageneinzug (B81321✽)
Diese Option wurde speziell für den Einsatz mit Texterkennungsprogrammen (OCR) entwickelt. Sie können damit bis zu 100 Vorlagen automatisch scannen und den so erfassten Text in einem Textverarbeitungsprogramm weiter bearbeiten.
IEEE 1394 Schnittstellenkarte (B80834✽)
Zum Anschließen des Computers oder Scanners an andere Geräte, die den IEEE 1394-Standard unterstützen.
EPSON Network Image Express (B80836✽)
Mit dieser Option kann ei n EPSON-Scanner, der EPSON TWAIN
Pro Network unterstützt, auf allen Arbeitsplätzen eines Netzwerks verwendet werden, ohne dass ein Scanner-Server benötigt
wird. Dadurch lassen sich in der Netzwerkumgebung verschiedene Scan-Methoden mit weniger Arbeits- und Festplattenspeicher ausführen.
1
Hinweis:
Das Sternchen steht für die letzte Ziffer der Produktnummer. Diese
hängt vom jeweiligen Land ab.
Vorstellung des Scanners
1-9
Kapitel 2
Scanner aufstellen
Standort für den Scanner wählen . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Transportsicherung lösen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Scanner an die Stromversorgung anschließen. . . . . . . . . . . . . . . 2-4
Initialisierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
Scanner über die SCSI-Schnittstelle an den PC anschließen . . . 2-6
Wissenswertes zu SCSI-Verkettungen. . . . . . . . . . . . . . . . . 2-7
SCSI-ID einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
Schalter für Abschlusswiderstand einstellen . . . . . . . . . . . 2-9
Scanner anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
Reihenfolge beim Einschalten . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Reihenfolge beim Ausschalten . . . . . . . . . . . . . . . . . . . . . . . 2-13
2
Scanner aufstellen
2-1
Standort für den Scanner wählen
Bei der Wahl des Standortes sollten Sie die folgenden Kriterien
besonders berücksichtigen:
Die Stellfläche für den Scanner muss stabil und absolut eben
❏
sein. Wenn der Scanner gekippt oder schief steht, ist kein
ordnungsgemäßer Betrieb möglich.
Stellen Sie den Scanner nahe genug beim Computer auf,
❏
damit die Kabelverbindung problemlos hergestellt werden
kann.
Stellen Sie den Scanner so auf, dass das Netzkabel jederzeit
❏
problemlos aus der Steckdose gezogen werden kann.
Sorgen Sie für genügend Platz auf der Rückseite für die Kabel
❏
bzw. über dem Scanner, damit sich die Vorlagenabdeckung
vollständig aufklappen lässt.
583 mm
mindestens 150 mm
* Bei geschlossener Vorlagenabdeckung
2-2
Scanner aufstellen
458 mm
176 mm*
656 mm
Wählen Sie den Stand- bzw. Lagerungsort so, dass der Scan-
❏
ner vor starken Temperatur- und Feuchtigkeitsschwankungen, Staub- und Schmutzeinwirkung sowie direkter
Sonneneinstrahlung, starkem Lichteinfall und übermäßiger
Hitze geschützt ist.
Setzen Sie den Scanner keinem direkten Sonnenlicht und
❏
keinen starken Lichtquellen aus.
Achten Sie darauf, dass das Gerät nicht Vibrationen und
❏
Stößen au sgesetzt is t.
Transportsicherung lösen
Bevor Sie den Scanner an die Stromversorgung anschließen, müssen Sie die Transportsicherung lösen, die den Sensorschlitten
während des Transports vor Schäden durch Stöße und Vibrationen sichert.
1. Stellen Sie den Scanner auf eine ebene stabile Fläche, so dass
seine linke Seite zu Ihnen zeigt.
2. Lösen Sie die Transportsicherung mit Hilfe einer Münze oder
eines ähnlichen Gegenstands, wie es unten im Bild gezeigt ist.
2
entriegelte Position
Hinweis:
Wenn Sie den Scanner transportieren oder für längere Zeit Einlagern
müssen, sichern Sie den Schlitten erneut, indem Sie die Transportsicherung in die Arretierposition zurückdrehen.
Scanner aufstellen
2-3
Scanner an die Stromversorgung anschließen
1. Stellen Sie sicher, dass der Scanner ausgeschaltet ist. Dies ist
der Fall, wenn die als Netzschalter fungierende Taste
OPERATE
2. Wenn das Netzkabel scannerseitig noch nicht angeschlossen
ist, stecken Sie es in den Netzanschluss an der Rückseite des
Scanners. Stecken Sie den Netzstecker anschließend in eine
ordnungsgemäß geerdete Steckdose.
leicht über die Frontverkleidung herausragt.
c
2-4
Achtung:
Der Scanner kann nicht auf andere Spannungswerte umgerüstet
werden. Vergewissern Sie sich, dass die Spannungswerte laut
Typenschild auf der Scannerrückseite mit dem Sollwert Ihrer
Steckdosenspannung übereinstimmen. Ist dies nicht der Fall,
darf das Gerät keinesfalls ans Netz angeschlossen werden. Wenden Sie sich an Ihren EPSON-Händler.
Scanner aufstellen
Initialisier ung
Bevor Sie den Scanner an Ihren PC anschließen, befolgen Sie die
untenstehenden Anweisungen, um den ordnungsgemäßen Betrieb des Scanners sicherzustellen.
1. Öffnen Sie die Vorlagenabdeckung, um die Reaktion des
Scanners beim Einschalten überprüfen zu können.
2
2. Schalten Sie den Scanner durch Drücken der Taste
ein.
3. Stellen Sie sicher, dass sich der Sensorschlitten etwas nach
rechts und anschließend zurück in die Ausgangsposition bewegt. Außerdem muss die Fluoreszenzlampe auf dem Schlitten aufleuchten.
Die Anzeige
sierung des Scanners abgeschlossen ist.
4. Schalten Sie den Scanner aus.
READY
leuchtet. Dies zeigt an, dass di e Init i ali -
OPERATE
Falls der Scanner nicht wie beschrieben funkt ioniert, überp rüfen
Sie, ob das Netzkabel fest angeschlossen und die Transpo rtsic herung entriegelt ist. Versuchen Sie es anschließend erneut.
Scanner aufstellen
2-5
Achtung:
c
Warten Sie nach dem Ausschalten des Scanners mindestens
10 Sekunden, bevor Sie ihn wieder einschalten. Schnell aufeinanderfolgendes Ein- und Ausschalten des Scanners kann Schäden am Gerät verursachen.
Scanner über die SCSI-Schnittstelle an den PC anschließen
Dieser Abschnitt enthält Anweisungen zum Anschließen des
Scanners über die SCSI-Schnittstelle.
Wenn in Ihrem PC noch keine SCSI-Schnittst ellenkarte installiert
ist, müssen Sie zuerst die Karte sowie die SCSI-Treibersoftware
installieren. Befolgen Sie dazu die Anweisungen in der Begleitdokumentation zur SCSI-Schnittstellenkarte.
Falls der PC bereits über eine SCSI-Schnittstellenka rte verfügt,
schließen Sie den Scanner wie im folgenden Abschnitt beschrieben an.
Hinweis:
Sie müssen entweder den mit Windows 2000, 98, 95 bzw. NT (siehe
❏
Systemdokumentation) mitgelieferten SCSI-Treiber oder den im
Installationshandbuch zur SCSI-Schnittstellenkarte genannten
Treiber installieren.
❏
2-6
Falls Betriebsfehler oder Leistungsmängel auftreten, kann eine
neuere Treiberversion Abhilfe schaffen. Die meisten Hersteller von
SCSI-Schnittstellenkarten stellen auf ihrer Website die neuesten
Treiber zum Herunterladen zur Verfügung.
Scanner aufstellen
Wissenswertes zu SCSI-Verkettungen
Im folgenden Abschnitt wird erklär t, wie Sie SCSI-Geräte einric hten und ob hierfür optionale SCSI-Schnittstellenk abel erforderlich
sind.
SCSI-Verkettung
Über die SCSI-Schnittstelle lassen sich bis zu sieben Geräte (z. B.
Scanner, Festplatte, CD-ROM-Laufwerk) an den Computer ansch ließen. Diese Verkettung wird als SCSI-Verkettung bezeichnet. Nur das
erste SCSI-Gerät in der Kette ist direkt an den Computer angeschlossen. Die übrigen Geräte sind jeweils mit dem vorherigen SCSI-Gerät
verbunden.
SCSI-Schnittstellenkabel
Möglicherweise müssen Sie SCSI-Schnittstellenkabel kaufen, um
die Kette einrichten zu können. Achten Sie beim Kauf darauf, dass
die SCSI-Kabelanschlüsse für die Hardware des jeweiligen Herstellers von SCSI-Gerät und SCSI-Schnittstellenkarte geeignet
sind.
2
SCSI-ID und Abschlusswiderstand
Jedes Gerät besitzt eine SCSI-ID-Nummer. Der Computer hat
normalerweise die Nummer 7. Jedes der anderen Geräte muss
eine eindeutige Nummer zwischen 0 und 6 erhalten. Außerdem
müssen das erste und das letzte Gerät in der Kette (ohne den
Computer) über einen Abschlusswiderstand verfügen. Keines
der anderen Geräte darf einen Abschlusswiderstand haben. Sollte
doch einer vorhanden sein, muss er ausgeschaltet oder entfernt
werden.
Scanner aufstellen
2-7
SCSI-ID einstellen
Werkseitig ist am Scanner die SCSI-ID 2 eingestellt.
Das Einstellrad für die
SCSI-ID befindet sich an
der Rückseite des Geräts.
Falls Sie den Scanner in eine SCSI-Verkettung einbinden wollen,
in der die ID 2 bereits vergeben ist, müssen Sie am Einstellrad eine
andere, nicht vergebene ID einstellen. Benutzen Sie die folgende
Tabelle als Richtlinie.
ID Verfügbarkeit Beschreibung
0 Nicht empfohlen Meistens vergeben für Festplatte
1 Nicht empfohlen Meistens vergeben für Festplatte
2 Werkseitig eingestellt für Scanner
3
4
5
6
7 Möglicherweise nicht verfügbar Meistens für SCSI-Schnittstellen-
karte vergeben
c
2-8
Achtung:
Vergeben Sie keine SCSI-ID, die bereits von einem anderen Gerät
belegt ist, da ansonsten keines der Geräte in der SCSI-Verkettung
ordnungsgemäß funktionieren kann.
Scanner aufstellen
Schalter für Abschlusswiderstand einstellen
Der Scanner verfügt über einen eingebauten Abschlusswiderstand, der eine ordnungsgemäße Kommunikation zwischen den
SCSI-Geräten ermöglicht. Abhängig von Ihrem Computersyst em
müssen Sie möglicherweise die Schaltereinstellung ändern.
Hinweis:
Benutzen Sie keinen externen Abschlusswiderstand.
Der Schalter für den Abschlusswiderstand befindet sich
an der Rückseite des Scanners.
Nur der Scanner ist angeschlossen.
2
Abschlusswiderstand eingeschaltet
Der Scanner ist das letzte Gerät in der SCSI-Verkettung.
(anderes SCSI-Gerät)
Abschlusswiderstand eingeschaltet
Scanner aufstellen
2-9
Der Scanner befindet sich in der Mitte der Kette.
(anderes SCSI-Gerät)
Abschlusswiderstand ausgeschaltet
Scanner anschließen
Gehen Sie folgendermaßen vor, um den Scanner an den PC oder
an ein anderes SCSI-Gerät anzuschließen:
Hinweis:
Welches SCSI-Schnittstellenkabel benötigt wird, ist je nach Hersteller
von SCSI-Gerät und SCSI-Schnittstellenkarte verschieden.
1. Stellen Sie sicher, dass Scanner, Computer und alle anderen
SCSI-Geräte ausgeschaltet und von der Stromversorgung getrennt sind.
Achtung:
Bevor Sie den Scanner anschließen, müssen der PC und alle
c
anderen angeschlossenen Geräte ausgeschaltet werden, um
Schäden an den Geräten zu vermeiden.
2-10
Scanner aufstellen
2. Verbinden Sie ein Ende des Schnittstellenkabels mit einem
der SCSI-Anschlüsse des Scanners und drücken Sie es an, bis
es auf beiden Seiten einrastet.
Hinweis:
Wird der Scanner an ein anderes SCSI-Gerät als den Computer
❏
angeschlossen, darf das Kabel in der SCSI-Verkettung höchstens drei Meter lang sein, da sonst das System nicht ordnungsgemäß funktioniert.
Stellen Sie sicher, dass keine andere Schnittstelle verwendet
❏
wird.
3. Verbinden Sie das andere Ende des Kabels mit dem SCSIAnschluss am PC bzw. an einem anderen SCSI-Gerät.
2
4. Schließen Sie die Netzkabel von Computer, Scanner und den
anderen externen SCSI-Geräte wieder an die Steckdose an.
Hinweis:
Halten Sie sich an die folgende Einschaltreihenfolge, wenn Sie das
System wieder einschalten.
Scanner aufstellen
2-11
Reihenfolge beim Einschalten
Die Reihenfolge beim Einschalten von Geräten einer SCSI-Verket tung ist sehr wichtig.
Beginnen Sie am entferntesten Ende der Kette, und schalten
❏
Sie nacheinander erst alle SCSI-Geräte und zuletzt den Computer ein. Wird ein SCSI-Gerät nach dem Computer eingeschaltet, funktionieren möglicherweise das Gerät oder der
Computer nicht ordnungsgemäß.
❏ Für Windows 95, 98 oder 2000:
Wenn Sie nach dem Einschalten des Scanners den Computer
zum ersten Mal einschalten, wird möglicherweise eines der
unten abgebildeten Dialogfelder angezeigt:
2-12
Windows 95
Windows 2000Windows 98
Befolgen Sie in diesem Fall die Installationsanweisungen in
Kapitel 3. Lesen Sie anschließend bitte den folgenden Abschnitt zur “Reihenfolge beim Ausschalten”.
Scanner aufstellen
Reihenfolge beim Ausschalten
Auch das Ausschalten von Geräten einer SCSI-Verkettung muss
in einer bestimmten Reihenfolge geschehen.
Gehen Sie hierbei in umgekehrter Reihenfolge wie beim Ein-
❏
schalten vor, d.h. schalten Sie zuerst den Computer und
anschließend den Scanner und die übrigen SCSI-Geräte aus.
Schalten Sie während der Arbeit am Computer kein SCSI-
❏
Gerät mit einem aktiven (eingeschalteten) Abschlusswiderstand aus.
Schalten Sie während der Arbeit am Computer den Scanner
❏
nicht aus und wieder ein, da der Scanner sonst nicht ordnungsgemäß funktioniert.
Wenn alles ordnungsgemäß angeschlossen ist, müssen Sie die
Scannersoftware installieren. Entsprechende Anweisungen erhalten Sie in Kapitel 3 in diesem Handbuch.
2
Scanner aufstellen
2-13
Kapitel 3
Software installieren
Systemvoraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Scannersoftware installieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
Für Windows 98 und Windows 2000. . . . . . . . . . . . . . . . . . 3-3
Für Windows 95 und Windows NT 4.0 . . . . . . . . . . . . . . . . 3-10
Monitor kalibrieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
Scanner auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
Für Windows 98 und Windows 2000. . . . . . . . . . . . . . . . . . 3-19
Für Windows 95 und Windows NT4.0 . . . . . . . . . . . . . . . . 3-22
3
Software installieren
3-1
Systemvoraussetzungen
Zur Installation der Scannersoftware muss Ihr System die nachstehenden Voraussetzungen erfüllen.
Scanner: EPSON GT-10000+
System: Microsoft
NT
Schnittstelle: Adaptec
®
Windows® 95, Windows® 98, Windows
®
4.0, oder Windows® 2000
®
SCSI-Adapter
Monitor: Farbmonitor mit einer Auflösung von mindestens
800 × 600 und mit mindestens 65.000 Farben
Hinweis:
Farb- und Farbtonwiedergabe richten sich nach der Anzeigeleistung des Computersystems, einschließlich
Grafikkarte, Monitor und Software. Nähere Informationen dazu erhalten Sie in der Produktdokumentation.
3-2
Software installieren
Scannersoftware installieren
Nachdem Sie den Scanner an den Computer angeschlossen ha-
ben, installieren Sie die Scannersoftware (EPSON TWAIN Pro)
von der CD-ROM. Das Installationsverfahren variiert je nach
Windows-Version.
Anweisungen für Windows 98 und Windows 2000 finden sie
unten auf dieser Seite. Für Windows 95 und Windows NT 4.0
siehe “Für Windows 95 und Windows NT 4.0” auf Seite 3-10.
Für Windows 98 u nd Windows 2000
Hinweis:
Falls die Scannersoftware auf einem System installiert ist, das auf
❏
Windows 98 oder 2000 aktualisiert werden soll, muss die Scannersoftware vor der Aktualisierung deinstalliert werden. Installieren
Sie die Software im neuen Betriebssystem anschließend wie in
diesem Abschnitt beschrieben. Weitere Informationen hierzu finden
Sie im Abschnitt “Wartung und Fehlerbehebung” des OnlineHandbuchs.
Bedienungsvorgänge werden durch Screenshots aus Windows 98
❏
illustriert. Falls Windows-Versionen in einzelnen Punkten variieren, wird jeweils die entsprechende Windows-Version angegeben,
z.B. “Windows 98” oder “Windows 2000”.
Um die Scannersoftware unter Windows 2000 installieren zu kön-
❏
nen, müssen Sie als Administrator angemeldet sein.
3
1. Stellen Sie sicher, dass der Scanner eingeschaltet ist.
2. Schalten Sie den Computer ein, und starten Sie Windows.
Software installieren
3-3
3. Wenn ein Dialogfeld angezeigt wird, das dem unten abgebildeten ähnelt, legen Sie die CD-ROM mit d er Scannersoftware
in das CD-ROM-Laufwerk ein, und klicken Sie auf
Weiter
.
4. Wählen Sie die Option
Gerät suchen
(Windows 98) bzw.
Treiber für das Gerät suchen
Sie auf
Weiter
.
Nach dem besten Treiber für das
Nach einem passenden
(Windows 2000), und klicken
5. Stellen Sie sicher, dass nur das Kontrollkästchen neben
dere Quelle angeb en
6 fort (unter Windows 98), oder klicken Sie auf
aktiviert ist, und fahren Sie mit Punkt
Weiter
(unter
Windows 2000), und fahren Sie anschließ end mit Punkt 6 fort.
An-
3-4
Software installieren
6. Bestimmen Sie den Laufwerksbuchstaben Ihres CD-ROMLaufwerks, wählen Sie den
Ihre Sprache und den Ordner
zeichnis, wie unten abgebildet. Klicken Sie absc hließend auf
Weiter (OK
).
EPSON
Windows 98
-Ordner, den Ordner für
Win98
oder
Win2000
als Ver-
3
Windows 2000
Software installieren
3-5
7. Folgen Sie den Anweisungen am Bildschirm.
Für Windows 98:
Möglicherweise werden Sie aufgefordert, die Windows 98
CD-ROM einzulegen.
Ersetzen Sie die CD-ROM mit der Scannersoftware durch die
Windows 98 CD-ROM. Stellen Sie sicher, dass im Feld Quell e
der korrekte CD-ROM-Laufwer ksbuc hst abe und d er ko rr ekte
Win98
-Ordner angegeben sind.
3-6
Legen Sie nach der Installation der entsprechenden Dateien
von der Windows 98 CD-ROM wieder die CD-ROM mit der
Scannersoftware ins CD-ROM-Laufwerk.
Software installieren
Für Windows 2000:
Wenn das unten abgebildete Dialogfeld angezeigt wird, klikken Sie zum Fortfahren auf Ja.
Hinweis:
Falls Sie die Installation durch Klicken der Schaltfläche
brechen, wird der Scanner im Menü des Geräte-Managers unter
Andere Komponenten angezeigt und mit einem Fragezeichen ?
markiert. EPSON TWAIN Pro muss erneut installiert werden.
Befolgen Sie dazu die Anweisungen im Abschnitt “Wartung und
Fehlerbehebung” des Online-Handbuchs.
Nein
ab-
3
8. Das Utility EPSON Screen Calibration wird aut omatisch aufgerufen. Folgen Sie den Anweisungen am Bildschirm. Weitere Hinweise finden Sie unter “Monitor kalibrieren” auf
Seite 3-17.
Hinweis:
Wenn das Utility EPSON Screen Calibration nicht automatisch
startet, lesen Sie im Online-Benutzerhandbuch nach, wie Sie den
Monitor nach der Installation der Scannersoftware kalibrieren.
Software installieren
3-7
9. Wird ein Dialogfeld ähnlich dem unten abgebildeten angezeigt, klicken Sie auf
Hinweis:
Führen Sie gegebenenfalls einen Neustart durch.
Die Installation von EPSON TWAIN Pro wird dadurch abgeschlossen. Sie können nun das Utility oder Anwendungen
von der CD-ROM mit der Scannersoftware installieren.
Beenden
.
10. Doppelklicken Sie auf das Symbol
11. Doppelklicken Sie auf das CD-ROM-Laufwerkssymbol. Ein
Dialogfeld wird angezeigt, in dem Sie die gewünschte Sprache wählen können. Wird kein Dialogfeld angezeigt, doppelklicken Sie auf das Symbol
12. Wählen Sie die Sprache, und klicken Sie auf OK.
3-8
Software installieren
Cdsetup.exe
Arbeitsplatz
.
.
13. Wenn das unten abgebildete Dialogfeld angezeigt wird, klikken Sie auf
14. Wählen Sie aus der Liste diejenigen Anwendungen, die Sie
installieren möchten. Stellen Sie sicher, dass PageManager for
EPSON z ur Installation ausgewählt ist.
15. Klicken Sie auf OK, und folgen Sie anschließend den Anweisungen am Bildschirm. Das Installationsprogramm installiert
die ausgewählten Anwendungsprogramme.
Hinweis:
Eventuell befinden sich in den Programmordnern auf der
❏
CD-ROM Dateien mit der Bezeichnung README. Lesen Sie
diese Dateien unbedingt durch, denn sie enthalten aktuelle
Informationen zur Software.
Software hinzufügen
.
3
Nach der Installation von EPSON TWAIN Pro wird in der
❏
Systemsteuerung das unten abgebildete Symbol für
und Kameras
angezeigt.
Software installieren
Scanner
3-9
Für Windows 95 und Windows NT 4.0
Hinweis:
Um die Scannersoftware unter Windows NT 4.0 installieren zu können,
müssen Sie als Administrator angemeldet sein.
1. Stellen Sie sicher, dass der Scanner eingeschaltet ist.
2. Schalten Sie den Computer ein, und starten Sie Windows.
Wenn Sie unter Windows NT 4.0 arbeiten, legen Sie die
CD-ROM mit der Scannersoftware in das CD-ROM-Laufwerk ein, und fahren Sie mit Punkt 3 fort.
Unter Windows 95 wird eins der folgenden Dialogfelder
angezeigt.
3-10
Software installieren
Wenn das unten abgebildete Dialogfeld erscheint, legen Sie
❏
die CD-ROM mit der Scannersoftware in das CD-ROM-Laufwerk ein und klicken Sie auf
Weiter
.
3
Wenn Sie nach Angaben für Laufwerk und Ordner gefragt
werden, wählen Sie das CD-ROM-Laufwerk, den
Ordner, den Ordner für Ihre Sprache und den Ordner
aus. Unten sehen Sie ein Beispiel.
EPSON
-
Win95
Software installieren
3-11
Wird ein Dialogfeld ähnlich dem unten abgebildeten angezeigt, klicken Sie auf
fort.
Wenn das unten abgebildete Dialogfeld erscheint, legen Sie
❏
Beenden
, und fahren Sie mit Punkt 3
die CD-ROM mit der Scannersoftware in das CD-ROM-Laufwerk ein.
3-12
Wählen Sie
Treiber auf Diskette des Hardwar e-Herstellers
Klicken Sie auf OK, und anschließend auf
Software installieren
Durchsuchen
.
.
Wählen Sie das CD-ROM-Laufwerk aus, klicken Sie auf den
EPSON
Win95
Punkt 3 fort.
-Ordner, den Ordner für Ihre Sprache und den
-Ordner. Klicken Sie auf OK, und fahren sie mit
3
3. Doppelklicken Sie auf das Symbol
4. Doppelklicken Sie auf das CD-ROM-Laufwerkssymbol. Ein
Dialogfeld wird angezeigt, in dem Sie nach der Sprache gefragt werden. Wird kein Dialogfeld angezeigt, doppelklicken
Sie auf das Symbol
5. Wählen Sie die Sprache, und klicken Sie auf OK.
Cdsetup.exe
Arbeitsplatz
.
.
Software installieren
3-13
6. Wenn das unten abgebildete Dialogfeld angezeigt wird, klikken Sie auf
Software hinzufügen
.
7. Wählen Sie aus der Liste diejenigen Anwendungen, die Sie
installieren möchten. Stellen Sie si cher, dass EPSON TWAIN
Pro und PageManager for EPSON ausgewählt sind.
8. Klicken Sie auf OK. Folgen Sie anschließend den Anweisungen am Bildschirm.
3-14
Das Installationsprogramm installiert EPSON TWAIN Pro,
EPSON Scanner Monitor und PageManager for EPSON.
Software installieren
9. Nachdem EPSON TWAIN Pro installiert wurde, wird das
Dialogfeld zum Einrichten von EPSON TWAIN Pro
angezeigt.
3
10. Stellen Sie sicher, dass
Scanner in der Liste Scannerauswahl aufgeführt ist. Falls
nicht, lesen Sie den Abschnitt “Wartung und Fehlerbehebung” im
Online-Handbuch
ausgewählt und Ihr EPSON-
SCSI
.
Software installieren
3-15
11. Klicken Sie auf
, um die Verbindung zu überprüfen.
Test
Wenn alles ordnungsgemäß installiert und angeschlossen
wurde, erscheint Status: Gerät bereit im Dialogfeld unter
Scannerinformationen
.
Falls die Meldung “Gerät bereit ” nicht angezeigt wi rd, lesen
Sie den Abschnitt “Wartung und Fehlerbehebung” im
Handbuch
.
12. Klicken Sie auf OK, um das Dialogfeld EPSON TWAIN Pro
zu schließen.
Das Utility EPSON Screen Calibrati on wir d automatisc h aufgerufen. Gehen Sie zu “Monitor kalibrieren” auf Seite 3-17.
3-16
Software installieren
Online-
Monitor kalibrieren
Sie müssen nun den Monitor und den Scanner kalibrieren, damit
die gescannten Bilder originalgetreu wiedergegeben werden.
Hinweis für Benutzer von Windows 98 und Windows 2000:
In Windows 98 und Windows 2000 wird bei der Monitorkalibrierung
kein einleitendes Dialogfeld angezeigt. Beginnen Sie daher bei Schritt 2.
Während der Installation der EPSON-Scannersoftwar e wird das
folgende Dialogfeld angezeigt:
3
1. Klicken Sie auf
2. Bewegen Sie im folgenden (oder ähnlichen) Dialogfeld den
Schieber nach rechts bzw. nach links, bis die zwei Grautöne
der horizontalen Streifen übereinstimmen.
Weiter
.
Software installieren
3-17
r
Hinweis:
Betrachten Sie den Bildschirm aus geringer Entfernung. Die grauen
Streifen werden nicht nahtlos ineinander übergehen; versuchen Sie
jedoch, die verschiedenen Abstufungen so genau wie möglich aufeinander abzustimmen.
3. Klicken Sie auf OK, um die Kalibrierungseinstellung zu
speichern.
4. Wenn die Meldung
angezeigt wird, klicken Sie auf
Der Kalibrierungsvorgang muss erst wiederholt werden,
wenn Sie einen anderen Monitor verwenden.
3-18
Software installieren
“Die Installation ist abgeschlossen”
.
OK
Scanner auswählen
Sind mehrere EPSON TWAIN Pro-kompatible Scanner an den
Computer angeschlossen, befolgen Sie die untenstehenden Anweisungen um auszuwählen, welchen Scanner Sie verwenden
möchten.
Hinweis:
Sie können baugleiche Scanner nur dann anschließen und benutzen,
wenn Sie verschiedene Scanner-IDs verwenden.
Für Windows 98 u nd Windows 2000
1. Doppelklicken Sie in der Systemsteuerung auf das Symbol
Scanner und Kameras
.
3
Software installieren
3-19
2. Wählen Sie den gewünschten Scanner in der Liste Scanner
und Kameras im Dialogfeld Eigenschaften von Scanner und
Kameras aus. Klicken Sie auf
ßend auf den Tab
Utility
.
Eigenschaften
und anschlie-
3-20
Software installieren
3. Stellen Sie sicher, dass das Kontrollkästchen
Scanner für EPSON TWAIN Pro auswählen
Klicken Sie anschließend auf die Schaltfläche OK.
Als Standard-
aktiviert i st.
3
Hinweis:
Wenn EPSON Scan Server installiert ist, lässt sich der Scanner
auch über das Netzwerk ansteuern. Aktivieren Sie dazu das Kontrollkästchen
auswählen
Als Standard-Scanner für EPSON Scan Server
.
Software installieren
3-21
Für Windows 95 und Windows NT4.0
1. Doppelklicken Sie in der Systemsteuerung auf das Symbol für
EPSON TWAIN Pro
EPSON TWAIN Pro wird angezeigt.
. Das Dialogfeld zur Einrichtung von
2. Öffnen Sie das Listenfeld Scannerauswahl, und wählen Sie
den Scanner, den Sie verwenden möchten. Klicken Sie anschließend auf OK.
3-22
Software installieren
Kapitel 4
Arbeiten mit dem Scanner
Scanverfahren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Vorlage auf den Scanner legen. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Vorlagenabdeckung abnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
EPSON TWAIN Pro aufrufen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
Bilder scannen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
Gescannte Bilder speichern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-22
Scannen durch Drücken der Start-Taste. . . . . . . . . . . . . . . . . . . . 4-23
4
Arbeiten mit dem Scanner
4-1
Scanverfahren
In diesem Kapitel wird die Bedienung des Scanners erklärt. Das
grundlegende Scanverfahren verläuft wie folgt:
1. Schalten Sie den Scanner ein. (Denken Sie an die “Reihenfolge
beim Einschalten” auf Seite 2-12.)
2. Legen Sie die zu scannende Vorlage auf das Vorlagenglas.
(Dies wird im nächsten Abschnitt beschrieben.)
3. Rufen Sie das Scanprogramm auf, und starten Sie den Scanvorgang. (Einzelheiten zum Scanvorgang finden Sie auf
“EPSON TWAIN Pro aufrufen” auf Seite 4-7.)
Vorlage auf den Scanner legen
Bevor Sie eine Vorlage scannen, beachten Sie das jeweilige Urheberrecht. Scannen Sie auf keinen Fall veröffentlichte Texte oder
Bilder, ohne zuerst das Urheberrecht zu überprüfen.
1. Schalten Sie den Scanner ein, indem Sie die
drücken. Die Anzeige
2. Schalten Sie den Computer ein, und warten Sie, bis am Scanner die Anzeige
4-2
Arbeiten mit dem Scanner
OPERATE
READY
aufleuchtet.
(Betriebsanzeige) leuchtet auf.
OPERATE
OPERATE-Anzeige
-Taste
3. Öffnen Sie die Vorlagenabdeckung.
4. Legen Sie die Vorlage mit der zu scannenden Seite nac h unten
auf das Vorlagenglas. Achten Sie darauf, dass die Vorlage
korrekt an der Vorlagenführung ausgerichtet ist.
Richten Sie die horizontale Vorlagenkante am Vorlagenführungsstreifen aus.
Ecke der Vorlage
4
Arbeiten mit dem Scanner
4-3
Hinweis:
Der Bereich von ca. 3,5 mm vom horizontalen und vertikalen Lineal
wird nicht gescannt.
3,5 mm
3,5 mm
5. Schließen Sie die Abdeckung behutsam, damit die Vorlage
nicht verrutscht.
4-4
Hinweis:
Die Vorlage muss flach auf dem Glas aufliegen, sonst wird sie
❏
nicht richtig fokussiert. Achten Sie darauf, dass die Vorlagenabdeckung richtig geschlossen ist. Einfallendes Licht könnte
sonst den Scanvorgang beeinträchtigen.
Arbeiten mit dem Scanner
Sorgen Sie dafür, dass das Vorlagenglas möglichst sauber ist.
❏
Weitere Informationen dazu erhalten Sie im Abschnitt “Wartung und Fehlerbehebung” im Online-Handbuch.
Lassen Sie Fotos nicht länger als nötig auf dem Vorlagenglas
❏
liegen, damit sie nicht am Glas haften.
Stellen Sie keine schweren Gegenstände auf den Scanner.
❏
6. Starten Sie die Scannersoftware, und folgen Sie den Scananweisungen, die weiter unten in diesem Kapitel oder im
Online-Benutzerhandbuch
beschrieben werden.
Vorlagenabdeckung abneh men
Wenn Sie dicke Vorlagen scannen, können Sie die Vorlagenabdeckung entfernen. Greifen Sie dazu die Vorlagenabdeckung
hinter den Scharnieren, und heben Sie sie gerade nach oben.
4
Vorlagenabdeckung hinten
festhalten und gerade nach
oben heben.
Hinweis:
Wenn Sie bei abgenommener Vorlagenabdeckung scannen, decken Sie
den freien Bereich des Vorlagenglases ab, damit der Abtastvorgang nicht
durch einfallendes Licht beeinträchtigt wird.
Arbeiten mit dem Scanner
4-5
Achtung:
c
Wenn Sie mit Scannen fertig sind, bringen Sie die Vorlagenabdekkung wieder an. Dazu drücken Sie vorsichtig auf den hinteren
Bereich der Abdeckung, bis sie einrastet.
c
Wenden Sie beim Abnehmen der Vorlagenabdeckung keine Gewalt an, und fassen Sie sie beim Hochheben nicht vor den
Scharnieren an. Andernfalls kann die Abdeckung beschädigt
werden.
Achtung:
Achten Sie darauf, dass sich die beiden Kerben in den Scharnieren
der Abdeckung direkt über den Vertiefungen
bevor Sie Druck ausüben. Ansonsten riskieren Sie, das Gerät zu
beschädigen.
im Scanner befinden,
4-6
Arbeiten mit dem Scanner
EPSON TWAIN Pro aufrufen
Sie haben zwei Möglichkeiten zum Scannen: mit einer TWAINkompatiblen Anwendung oder mit der
verknüpften Anwendung.
Wenn Sie ...
mit einer Anwendung arbeiten, die EPSON TWAIN Pro un-
❏
terstützt, rufen Sie diese Anwendung auf (siehe “EPSON
TWAIN Pro über die Anwendung aufrufen” weiter unten).
ein Bild direkt in Ihre Anwendung scannen, aber dazu nic h t
❏
jedes Mal EPSON TWAIN Pro bzw. die TWAIN- komp atib le
Anwendung aufrufen wollen, richten Sie die
und die Anwendung entsprechend ein (Anweisungen erhalten Sie in Kapitel 5, “Start-Taste verwenden”). Dann genügt
ein Druck auf die
Hinweis:
Auch wenn Ihre Anwendung TWAIN unterstützt, sind je nach
❏
Anwendung möglicherweise nicht alle Funktionen von
EPSON TWAIN Pro verfügbar.
Start-Taste.
a
Start-Taste und einer
a
. Start-Taste
a
4
Benutzer von Windows 2000 oder NT 4.0, die das NTFS-
❏
Dateisystem ohne Administratorrechte verwenden, müssen zur
Modifizierung folgender Verzeichnisse und Unterverzeichnisse
über eine Autorisierung verfügen:
EPSON TWAIN Pro:
C\WINNT\TWAIN_32\EPFBPRON
EPSON TWAIN Pro Network:
C\WINNT\TWAIN_32\EPFBPRON
Arbeiten mit dem Scanner
4-7
EPSON TWAIN Pro über die Anwendung aufrufen
Anwendungen, die den TWAIN-Schnittstellenstandard für Scanner unterstützen, ermöglichen das Scannen von Bildern, während
eine Anwendung läuft. Stellen Sie anhand der Dokumentation
zur Anwendung fest, ob Ihre Anwendung TWAIN-kompatibel
ist.
Die Verfahren zum Aufrufen von EPSON TWAIN Pro und zum
Scannen variieren je nach Anwendung. Nachfolgend wird erklärt, welche Schritte für den Zugriff auf EPSON TWAIN Pro
erforderlich sind.
1. Rufen Sie Ihre Anwendung auf (z.B. Presto! PageManager for
EPSON).
2. Wählen Sie im Menü Datei z.B.
ßend den Befehl zum Auswählen bzw. Starten von
TWAIN 32
Hinweis:
Normalerweise muss dieser Schritt nur einmal ausgeführt werden,
und zwar bei der ersten Verwendung des Scanners mit Ihrer
Anwendung.
3. Wählen Sie im Menü Datei den Befehl
EPSON TWAIN Pro zu öffnen.
Das Scanverfahren wird im nächsten Abschnitt erklärt.
.
Importieren
und anschlie-
Importieren
EPSON
, um
4-8
Arbeiten mit dem Scanner
Bilder scannen
Wenn Sie EPSON TWAIN Pro oder EPSON TWAIN Pro Network
aus einer TWAIN-kompatiblen Anwendung aufrufen, wird ein
Fenster wie dieses angezeigt:
Die folgenden Abschnitte beschreiben die Funktionen von
EPSON TWAIN Pro und EPSON TWAIN Pro Network.
4
Hinweis:
Möglicherweise sind Optionen, die mit Ihrem Scanner bzw. den
❏
gewählten Einstellungen nicht kompatibel sind, abgeblendet und
daher nicht verfügbar.
Ein Bild, das die verfügbare Kapazität an Arbeits- bzw. Festplatten-
❏
speicher übersteigt, kann nicht gescannt werden. Beim Versuch, ein
sehr großes Bild zu scannen, wird eine Warnmeldung angezeigt.
Vor dem Scannen muss der Bildschirm kalibriert werden. Einzel-
❏
heiten dazu erhalten Sie im Online-Handbuch.
Vergessen Sie nicht, das eingescannte Bild zu speichern.
❏
Arbeiten mit dem Scanner
4-9
Dokumentenquelle
Wenn Sie das Vorlagenglas des Scanners benutzen, lassen Sie
Flachbett
entsprechende Option ist installiert, können weitere Einstellungen verfügba r sein:
Hinweis:
Nicht installierte Optionen werden nicht aufgeführt.
Wählen Sie eine dieser Einstellungen aus der Liste
Dokumentenquelle:
Flachbett:
als Dokumentenquelle eingestellt.
Wählen Sie diese Einstellung, wenn Sie das Vorlagenglas des
Scanners benutzen.
Vorausge setzt die
ADF - Einseitig:
Wählen Sie diese Einstellung zum Scannen einseitig bedruckter Dokumente über den automatischen Vorlageneinzug.
Diese Einstellung ist nur verfügbar, wenn der automatische
Vorlageneinzug auch tatsächlich installiert ist.
ADF - Doppelseitig:
Wählen Sie diese Einstellung zum Scannen zweiseitig bedruckter Dokumente über den automatischen Vorlageneinzug. Diese Einstellung ist nur verfügbar, wenn der
automatische Vorlageneinzug auch tatsächlich installiert ist.
4-10
Arbeiten mit dem Scanner
Mehrseitenunterstützung für automatischen Vorlageneinzug
Wenn Sie
Dokumentenquelle auswählen und auf
wird folgen des Dialogfeld angezeigt .
Wenn Sie
matischen Vorlageneinzug zugeführt und gescannt.
Wenn Sie
alle in den automatischen Vorlageneinzug eingelegten Seiten
zugeführt und abgetastet. Die Option Alle Seiten wird jedoch
nicht von allen Anwendungen unterstützt.
ADF - Einseitig
Eine Seite
Alle Seiten
wählen, wird nur eine Seite über den auto-
(Vorgabe) wählen, werden nacheinander
oder
ADF - Doppelseit ig
Scannen
Bildtyp
als
klicken,
4
Bestimmen Sie den Typ des zu scannenden Bildes mit Hilfe der
Bildtyp-Liste.
Bildtyp-Liste
(vordefinierte Einstellungen)
Arbeiten mit dem Scanner
4-11
In der Bildtyp-Liste werden einige vordefinierte Einstellungen
angeboten. Klicken Sie auf die Pfeile rechts an der Liste, um alle
verfügbaren Einstellungen zu sehen:
24 Bit-Vollfarben (Std):
24 Bit-Vollfarben (hohe Qualität)
24 Bit-Vollfarben (De-Screening):
24 Bit-Vollfarben (hohe Qualität und De-Screening)
8 Bit-Graustufen (Std):
256 Graustufen, hohe Qualität
Strichzeichnungen:
Schwarzweiß, Entwurfsqualität und schnell
OCR:
Schwarzweiß, hohe Qualität und Text Enhancement
Technology
Kopieren & Faxen:
Schwarzweiß, Entwurfsqualität und schnell, Auto Area
Segmentation
4-12
Arbeiten mit dem Scanner
Ziel
In der Liste Ziel bestimmen Sie das Ausgabegerät, auf dem das
gescannte B ild ausged ruckt bzw. angezeigt werden soll.
Ziel-Liste
(vordefinierte Einstellungen)
In der Liste Ziel werden einige vordefinierte Einstellungen
angeboten.
Screen/Web:
Zur Darstellung am Bildschirm ge eignet
Prepress (175, 150, 133, 120 lpi):
4
Optimieren für Prepress- Druck mit 175, 150, 133 oder 120 lpi.
Strichzeichnungs-Scan:
Optimieren für Strichzeichnungs-Scan
EPSON Stylus-Drucker (Fein oder Foto):
Wenn Sie auf einem EPSON Stylus-Drucker gescannte Bilder
mit den Einstellungen Sparmodus, Normal oder Fein in der
Druckersoftware drucken, wird empfohlen,
Drucker (Fein)
Superfein oder Photo Print Quality drucken, wählen Sie
EPSON Stylus-Drucker (Photo)
zu wählen. Wenn Sie mit den Einstellungen
.
Arbeiten mit dem Scanner
EPSON Stylus-
4-13
Laserdrucker:
Optimierung für Ausgabe auf Laserdrucker
Fax:
Zur Fax-Übertragung geeignet
OCR:
Für Scannen mit optischer Zeichenerkennung (OCR)
Hinweis:
Die Auswirkung der Ziel-Einstellungen wird im Vorschaufenster
❏
nicht wiedergegeben.
Weitere Informationen zu den Einstellungen und Funktionen er-
❏
halten Sie im Online-Benutzerhandbuch.
Informationen zu Einstellungen finden Sie auch in der Online-
❏
Hilfe. Klicken Sie auf die Schaltfläche ?, um die Online-Hilfe
aufzurufen.
Ein Bild, das die verfügbare Kapazität an Arbeits- bzw. Festplatten-
❏
speicher übersteigt, kann nicht gescannt werden. Beim Versuch, ein
sehr großes Bild zu scannen, wird eine Warnmeldung angezeigt.
❏
❏
4-14
Vor dem Scannen muss der Bildschirm kalibriert werden. Einzelheiten dazu erhalten Sie im Online-Handbuch.
Vergessen Sie nicht, das eingescannte Bild zu speichern.
Arbeiten mit dem Scanner
Bildvorschau
Um die Vorschau eines Bildes anzuzeigen, klicken Sie im E PSON
TWAIN Pro-Fenster auf
Vorschau, Schaltfläche
Vorschau
.
4
Hinweis:
Von einem Bild, das die verfügbare Kapazität an Arbeits- bzw. Festplattenspeicher übersteigt, kann keine Vorschau angezeigt werden. Beim
Versuch, die Vorschau eines sehr großen Bildes anzuzeigen, wird eine
Warnmeldung angezeigt.
Das folgende Fenster wird angezeigt:
Arbeiten mit dem Scanner
4-15
Die Auswirkung der folgenden Einstellungen ist im Vorschaufenster sichtb ar:
Farbtiefe, Halbton und B lindfarbe im Dialogfeld Bildtyp
❏
Unscharfe Maske im Dialogfeld Ziel
❏
Belichtung, Gamma, Lichter, Schatten und Schwellwert im
❏
Dialogfeld Bildsteuerung
Tonwertkorrektur im Di alogfeld Tonwertkorrektu r
❏
Graubalance-Intensität und Sättigung im Dialogfeld
❏
Farbanpassung
Automatische Belichtung
❏
Hinweis:
Zwar ändert sich die Bilddarstellung im Vorschaufenster, während Sie
Änderungen an den Einstellungen vornehmen, doch wirken sich diese
erst auf das echte Bild aus, wenn Sie es scannen bzw. erneut scannen.
4-16
Arbeiten mit dem Scanner
Vorschau-Schaltflächen
Schaltfläche Zoom-Vorschau
Wenn Sie einen Teil des Bildes, das sich bereits im Vorschaufenster befindet, näher betrachten wollen, klicken und ziehen Sie mit
der Maus über den Ausschnitt. Klicken Sie anschließend auf die
Schaltfläche
Sie etwas weiter hinten.
Zoom-Vorschau
. Informationen zu Rahmen finden
Zurück zur Ganzseitenvorschau
4
Klicken auf die Schaltfläche
stellt wieder die Ganzseitenansicht des Bildes her. Diese Schaltfläche ist nur verfügbar, wenn der Rahmen wie im vo rher gehenden Abschnitt beschrieben gezoomt wurde.
Zurück zur Ganzseitenvorschau
Zurück zur Zoom-Vorschau
Klicken auf die Schaltfläche
wieder die vorhergehende Zoom-Ansicht des Bildes her. Diese
Schaltfläche ist nur verfügbar, wenn zuvor ein Rahmen gezoomt
wurde. Die Zoom-Vorschau wird dann aus dem Arbeitsspeicher
wiederhergestellt. Dies geht schneller als erneutes Scannen der
gleichen Zoom-Ansicht durch Klicken auf die Schaltfläche
Zoom-Vorschau
.
Zurück zur Zoom-Vorsch au
Arbeiten mit dem Scanner
stellt
4-17
Rahmen
Ein Rahmen dient zum Erfassen des gesamten Bildes bzw. eines
Bildausschnitts. In Scan- und Bildbearbeitungsprogrammen werden Rahmen häufig benutzt, um den wichtigsten Teil eines Bildes
zu markieren.
Rahmen aufziehen und ändern
Bewegen Sie den Zeiger über das Bild im Vorschau-Fenster, und
der Zeiger wird als Fadenkreuz dargestellt. Wenn Sie nun klicken
und die Maus ziehen (Maustaste gedrückt halten), erscheint ein
Rahmen. Der zuerst angeklickte Punkt ist fixiert, während der
Rest des Rahmens von variabler Größe und verschiebbar ist.
Nachdem Sie den Rahmen erstellt haben, können Sie seine Größe
ändern und ihn verschieben, wie nachfolgend beschrieben.
Mehrere Rahmen
In einem Bild können mehrere Rahmen aufgezogen werden, um
die wichtigsten Ausschnitte zu scannen und die restlichen Bildbereiche zu ignorieren. Rahmen können unterschiedliche Größen
haben und einander überlappen. Zusätzliche Rahmen können an
einer beliebigen Stelle aufgezogen werden, ausgenommen auf
einem anderen Rahmen. Sie können den Rahmen beginnen, sobald der Zeiger zum Fadenkreuz wird. Den jeweils aktiven Rahmen erkennen Sie daran, dass seine Linien aus sic h bewegenden
Punkten bestehen.
4-18
Arbeiten mit dem Scanner
Rahmengröße ändern
Wenn sich der Mauszeiger am Rand des Begrenzungsrahmens
eines Bildausschnitts befindet, nimmt er die Form einer Hand an.
Sie können die Größe des Rahmens durch Klicken und Ziehen
des Pfeils ändern.
4
Wenn Sie beim Ziehen eines Pfeils die
halten, bleiben die Proportionen der Rahmenseiten erhalten.
Rahmen verschieben
Wenn sich der Mauszeiger innerhalb des aktiven Begrenzungsrahmens eines Bildausschnitts befindet, nimmt er die Form einer
Hand an. Nun lässt sich der Rahmen beliebig im Vorschaufenster
verschieben.
Wenn Sie beim Ziehen einer Hand die
halten, bleibt die Verschiebung auf horizontale bzw. vertikale
Richtung beschränkt.
Umschalttaste
Umschalttaste
gedrückt
gedrückt
Arbeiten mit dem Scanner
4-19
Hinweis:
Wenn Sie innerhalb eines aktiven Rahmens einen Rahmen positionieren
möchten, erstellen Sie zunächst einen Rahmen außerhalb des aktiven
Rahmens. Der neu erstellte Rahmen wird zum aktiven Rahmen. Sie
können diesen in den anderen Rahmen verschieben.
Schaltfläche Rahmen löschen
Durch Klicken auf die Schaltfläche
Rahmen löschen
aktive Rahmen entfernt.
Hinweis:
Zum Löschen des aktiven Rahmens können Sie auch die Taste
der Tastatur drücken.
Schaltfläche Rahmen duplizieren
Mit Hilfe der Schaltfläche
Rahmen duplizieren
Rahmen der gleichen Größe wie der aktive Rahmen erstellt.
Benutzen Sie diese Schaltfläche zum Aufziehen mehrerer
Rahmen.
Wenn Sie beim Klicken auf die
Duplizierschaltfl äche
Tabelle unten aufgeführten Tasten gedrückt halten, wird der
aktive Rahmen in einer bestimmten Richtung dupliziert.
Horizontal Vertikal
wird ein weiterer
wird der
auf
Entf
die in der
4-20
Strg Taste Alt Taste
Arbeiten mit dem Scanner
Anzeige der Rahmenanzahl
Zeigt die Anzahl der Rahmen im Vorschau-Fenster an. Das Erstellen weiterer Rahmen ist im vorherigen Abschnitt “Schaltfläche Rahmen duplizieren” beschrieben.
Scannen
Durch Klicken auf die Schaltfläche
gang des Bildes bzw. des aktiven Rahmens im Vorschaufenster
gestartet. Das gescannte Bild wird in die Anwendung übertragen,
von der EPSON TWAIN Pro aufgerufen wurde. Anschließend
steht das Bild zur weiteren Bearbeitung in der Anwendung zur
Verfügung.
Während des Abtastvorgangs wird ein Statusbalken angezeigt.
Falls erforderlich können Si e den Vorgang durch K licken auf die
Schaltfläche
Hinweis:
Ein Bild, das die verfügbare Kapazität an Arbeits- bzw. Festplatten-
❏
speicher übersteigt, kann nicht gescannt werden. Beim Versuch, ein
sehr großes Bild zu scannen, wird eine Warnmeldung angezeigt.
Abbrechen
jederzeit stoppen.
Scannen
wird der Scanvor-
4
Vor dem Scannen muss der Bildschirm kalibriert werden. Weitere
❏
Hinweise finden Sie auf “Monitor kalibrieren” auf Seite 3-17.
Vergessen Sie nicht, das eingescannte Bild zu speichern.
❏
Alle scannen
Wenn Sie auf die Schaltfläche
nacheinander alle Rahmen als Einzelbilder gescannt. Diese
Schaltfläche ist nur verfügbar, wenn mehrere Rahmen aufgezogen wurden.
Alle scannen
Arbeiten mit dem Scanner
klicken, werden
4-21
Gescannte Bilder speichern
Um ein gescanntes Bild in Ihrer Anwendung zu speichern,
❏
wählen Sie im Menü Datei
Nähere Informationen erhalten Sie in der Anwendungsdokumentation.
Gehen Sie folgendermaßen vor, um ein gescanntes Bild in
❏
PageManager for EPSON zu speichern.
Speichern
oder
Speichern unter
.
1. Wählen Sie im Menü Datei
Dialogfeld wird angezeigt:
2. Wählen Sie den Ordner aus, in dem das Bild gespeichert
werden soll.
3. Geben Sie im Feld Dateiname (Speichern unter) einen Namen
für das Bild ein.
Speichern unter
. Das folgende
4. Wählen Sie das Dateiformat, in dem Sie das Bild speichern
wollen.
5. Klicken Sie auf
4-22
Arbeiten mit dem Scanner
Speichern
.
Scannen durch Drücken der St ar t-Taste
Durch Drücken der Start-Taste aam Scanner können Sie in einem Schritt EPSON TWAIN Pro aufrufen, die Vorlage scannen
und das abgetastete Bild an eine bestimmte Anwendung übertragen. Um diese Funktion nutzen zu können, muss PageManager
for EPSON oder eine andere Anwendung, die die Start-Tastenfunktion unterstützt, installiert sein. Drücken der Start-Taste bewirkt folgendes:
Windows 98, Windows 2000 bzw. die EPSON Scanner Moni-
❏
tor-Software auf einem anderen Betriebssystem erkennt,
wenn die Start-Taste
mationen an die mit der Start-Taste verbundene Anwendung
(z.B. PageManager für EPSON).
Die mit der Start-Tast e verknüpft e Anwendung ruf t automa-
❏
tisch EPSON TWAIN Pro auf, tastet das Bild ab und verarbeitet es in der gewünschten Weise.
Hinweis:
Sie müssen eine Anwendung mit der Start-Taste verknüpfen, bevor
❏
Sie diese Funktion nutzen können. Lesen Sie hierzu Kapitel 5 sowie
die Dokumentation zur Anwendung.
gedrückt wurde, und überträgt Infor-
a
4
Das gescannte Bild wird von der Software gemäß dem maximalen
❏
verfügbaren Funktionsspektrum behandelt. Beispielsweise lassen
sich mit PageManager für EPSON gescannte Bilder an einen
Drucker übertragen oder gescannte OCR-Bilder in Textformat umwandeln und in ein Textverarbeitungsprogramm einfügen – einfach
durch Drücken der Start-Taste
Wenn der Scanner an einen PC angeschlossen ist, auf dem EPSON
❏
Scan Server läuft, ist die Start-Tastenfunktion deaktiviert. Hinweise zur Verwendung der Start-Taste in einer Netzwerkumgebung
finden Sie im Benutzerhandbuch zu EPSON Scan Server und
EPSON TWAIN Pro Network.
.
a
Arbeiten mit dem Scanner
4-23
Kapitel 5
Start-Taste verwenden
Die Start-Tastenfunktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
PageManager for EPSON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
Zielanwendungen zur Scanschaltfläche
hinzufügen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
Anwendung für die Start-Taste zuweisen. . . . . . . . . . . . . . 5-4
Anwendungen zur Scanschaltfläche hinzufügen. . . . . . . . 5-7
Neue Anwendungen registrieren. . . . . . . . . . . . . . . . . . . . . 5-8
EPSON Scanner Monitor einrichten . . . . . . . . . . . . . . . . . . . . . . . 5-10
Start-Tastenfunktion für Windows 98 und Windows 2000
einrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
5
Start-Taste verwenden
5-1
Die Start-Tastenfunktion
Die Start-Tastenfunktion ermöglicht es Ihnen, mit einem Druck
auf die Start-Taste
Zielanwendung zu übertragen. Die Beschreibungen und Anweisungen in den folgenden Abschnitten helfen Ihnen dabei, PageManager for EPSON und die EPSON Scanner Monitor-Software
bzw. Windows 98 / Windows 2000 so einzurichten, dass Sie die
Funktion der Start-Taste nutzen können.
Hinweis für Benutzer von Windows 98 und Windows 2000:
Die Start-Tastenfunktion wird unter Windows 98 und Windows 2000
schon vom Betriebssystem unterstützt. Hier wird die EPSON Scanner
Monitor-Software nicht installiert. Anweisungen zur Einrichtung der
Start-Tastenfunktion finden Sie auf “Start-Tastenfunktion für
Windows 98 und Windows 2000 einrichten” auf Seite 5-12.
Hinweis:
Wenn der Scanner an einen PC angeschlossen ist, auf dem EPSON Scan
Server läuft, ist die Start-Tastenfunktion deaktiviert. Hinweise zur
Verwendung der Start-Taste
im Benutzerhandbuch zu EPSON Scan Server und EPSON TWAIN
Pro Network.
am Scanner Daten einzuscannen und an eine
a
in einer Netzwerkumgebung finden Sie
a
5-2
Start-Taste verwenden
PageManager for EPSON
Mit Hilfe von PageManager können Sie durch einfachen Druck
auf die am Scanner befindliche Start-Taste
und direkt an eine zugewiesene Anwendung übertragen. Außerdem ist es möglich, in eine beliebige Zielanwendung zu scannen,
indem Sie in der Scanschaltfläche des PageManager auf das entsprechende Anwendungssymbol klicken. In diesem Abschnitt
erfahren Sie, wie Sie PageManager einrichten müssen, um die
Start-Taste
PageManager erhalten Sie in der Dokumentation zu diesem
Programm.
nutzen zu können. Nähere Informationen zum
a
Daten einscannen
a
Hinweis:
Informationen zur Installation von PageManager finden Sie in
Kapitel 3.
Zielanwendungen zur Scanschaltfläche hinzufügen
Wenn PageManager aufgerufen wird, erscheint die Scanschaltfläche am Bildschirm. Die Symbole in dieser Schaltfläche stellen
Zielanwendungen oder Peripheriegeräte (z.B. Drucker) dar, die
der Scanner ansteuern kann. Das bedeutet, dass Sie durch Klicken
auf ein Symbol Daten scannen und direkt an die betreffende
Anwendung bzw. das betreffende Gerät übertragen können.
5
Start-Taste verwenden
5-3
PageManager for EPSON ermöglicht es Ihnen außerdem, eine der
Anwendungen bzw. eines der Geräte auf der Scanschaltfläche für
die Start-Taste
Drücken der Start-Taste
gewählte Anwendung übertragen.
Start-Tastensymbol
Hinweis:
Zu dem Symbol der gegenwärtig mit der Start-Taste
Anwendung wird das
zuzuweisen. Sie können dann durch einfaches
a
ein Bild scannen und direkt an die
a
verknüpften
a
Start-Tasten
-Symbol hinzugefügt.
Anwendung für die Start-Taste zuweisen
So weisen Sie eine Anwendung zur Verwendung mit der StartTaste
des Scanners zu:
a
5-4
Start-Taste verwenden
1. Wählen Sie
Datei.
2. Klicken Sie im Dialogfeld Scanschaltflächen-Einstellung auf
den Tab
wird angezeigt:
Scanschaltflächen- Eins tel lung
Start Button-Einstellung
. Das folgende Dialogfeld
aus dem Menü
5
Start-Taste verwenden
5-5

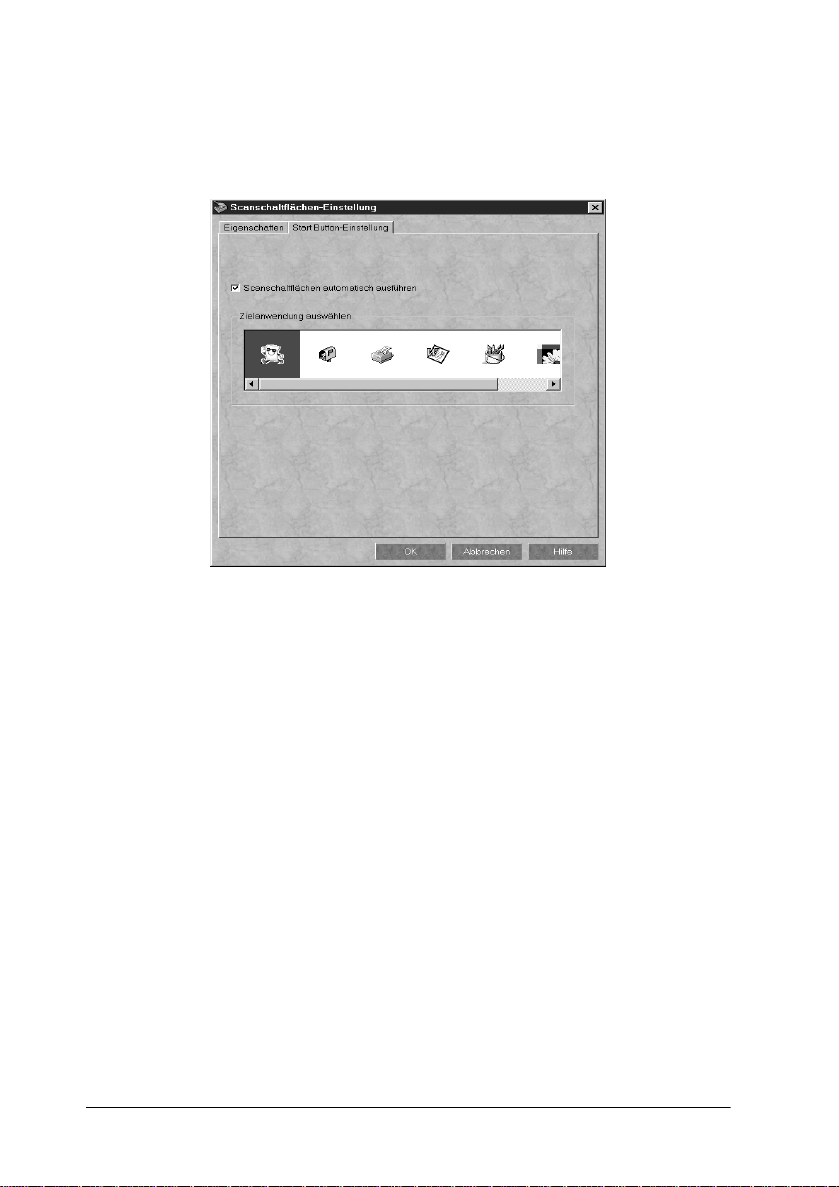

Die Symbole unter Zielanwendung auswählen entsprechen
denen auf der Scanschaltfläche und stellen die möglichen
Zielgeräte und -anwendungen dar.
3. Markieren Sie eine Anwendung bzw. ein Gerät im Feld Zielanwendung auswählen und klicken Sie auf OK.
Die ausgewählte Anwendung ist jetzt der Start-Taste
Scanners zugewiesen.
Das Kontrollkästchen Scansc haltflächen automatisch
ausführen
Wenn dieses Kontrollkästchen aktiviert ist und Sie die Start- Taste
drücken, wird die zugewiesene Anwendung automatisch ge-
a
öffnet, und das gescannte Bild wird zur Anwendung übertragen.
Wenn dieses Kontrollkästchen deaktiviert ist, dann ist keine Anwendung für die Start-Taste
der Start- Taste
sem Fall können Sie eine Anwendung aus der Scanschaltfläche
auswählen.
5-6
Start-Taste verwenden
erscheint lediglich die Scanschaltfläche. In die-
a
zugewiesen, und beim Drücken
a
a
des
Anwendungen zur Scanschaltfläche hinzufügen
Anwendungen, die in der Anwendungsleiste unten im PageManager-Fenster aufgeführt sind, können zur Scanschaltfläche hinzugefügt werden. Gehen Sie folgendermaßen vor:
1. Wählen Sie im Menü Datei von PageManager die Einstellung
Scanschaltflächen- Einstellung
wird angezeigt:
. Das folgende Dialogfeld
5
2. Geben Sie den Namen der Einstellung in das Feld Name ein.
3. Klicken Sie auf den Pfeil neben dem Feld In Anwendung
scannen, und wählen Sie die Anwendung aus.
4. Wählen Sie die geeigneten Scaneinstellungen (Vorlagentyp,
Scanmodus usw.) für die Anwendung in diesem Dialogfeld
aus, und klicken Sie auf
Sie auf OK.
Hinzufügen
. Anschließend klicken
Start-Taste verwenden
5-7
Das Symbol der ausgewählten Anwendung erscheint nun auf
der Scanschaltfläche.
Um eine Anwendung von der Scanschaltfläche zu entfernen,
markieren Sie die Anwendung im Feld links im Dialogfeld und
klicken auf
Entfernen
. Klicken Sie anschließend auf OK.
Das Kontrollkästchen TWAIN-Benutzersc hnittstelle
unterdrück en
Ist dieses Kontrollkästchen aktiviert, wird zum Scannen das
EPSON TWAIN Pro-Dialogfeld nicht geöffnet. Statt dessen benutzt der Scanner die Einstellungen im PageManager. Ist dieses
Kontrollkästchen deaktiviert, wird zum Scannen das EPSON
TWAIN Pro-Dialogfeld geöffnet, und der Scanner benutzt die
Einstellungen in EPSON TWAIN Pro.
Das Kontrollkästchen Dokumentenzuführung aktivieren
Wenn dieses Kontrollkästchen aktiviert ist, führ t der Scanner die
Dokumente über den automatischen Vorlageneinzug zu. Ist es
deaktiviert, wird vom Vorlagenglas gesca nnt.
Neue Anwendungen registrieren
Um eine Anwendung zur Scanschaltfläche hinzuzufügen, müssen Sie die Anwendung in der Anwendungsleiste registrieren.
Die registrierte Anwendung erscheint dann im Feld In Anwendung scannen des Dialogfelds Scanschaltflächen-Einstellung.
1. Wählen Sie im Menü Datei erst
5-8
und anschließend
Start-Taste verwenden
Neue Anwendung registrieren
Anwendungseinstellung
.
Das Dialogfeld Assistent für Anwendungsregistrierung wird
angezeigt.
2. Bestimmen Sie Name, Verzeichnis und Symbol der Anwendung, und klicken Sie auf
wird angezeigt:
Weiter
. Das folgende Dialogfeld
5
3. Bestimmen Sie das Bildformat, und klicken Sie auf
Start-Taste verwenden
Beenden
5-9
.
EPSON Scanner Monitor einrichten
Der EPSON Scanner Monitor erkennt, wenn die Start-Taste
gedrückt wird, und überträgt Informationen an die zugewiesene
Anwendung (z.B. PageManager).
Wird EPSON TWAIN Pro auf einem anderen Betriebssystem als
Windows 98 oder Windo ws 2000 installiert, dann tritt der EPSON
Scanner Monitor in Aktion und identifiziert PageManager for
EPSON als Anwendung, die Ihnen die Nutzung der Start-Tastenfunktion ermöglicht. Wenn Sie Scanner Monitor deaktivieren
bzw. eine andere Anwendung, die die Start-Taste unterstützt,
auswählen möchten, greifen Sie wie unten beschrieben auf Scanner Monitor zu.
Hinweis:
Wahrscheinlich gibt es außer PageManager for EPSON nur sehr
❏
wenig Anwendungen, die sowohl EPSON Scanner Monitor als
auch die Start-Tastenfunktion unterstützen.
Da Windows 98 und Windows 2000 die Start-Tastenfunktion von
❏
sich aus unterstützen, wird EPSON Scanner Monitor nicht installiert, wenn Sie EPSON TWAIN Pro unter diesen Betriebssystemen
installieren.
Für Windows 95 bzw. NT 4.0
a
Klicken Sie auf das Symbol Scanner Moni tor in der Taskleist e auf
Ihrem Desktop.
Scanner MonitorSymbol
5-10
Start-Taste verwenden
❏ Scanner Monitor deaktivieren
Wenn Sie den Scanner Monitor deaktivieren möchten, wählen Sie
stenfunktion des Scanners deaktiviert.
Hinweis:
Der deaktivierte Scanner Monitor wird beim nächsten WindowsSystemstart automatisch wieder aktiviert.
Um Scanner Monitor manuell wieder zu aktivieren, klicken
Sie im Menü Start auf
Scanner
Monitor
der Taskleiste.
❏ Eine Anwendung für Scanner Monitor zuweisen
Schließen
, und wählen Sie anschließend
. Das Scanner Monitor-Symbol erscheint wieder auf
. Dadurch wird jedoch auch die Start-Ta-
Programme
, zeigen Sie auf
EPSON Scanner
EPSON
5
Wählen Sie
ner Monitor wird angezeigt. Sie können nun eine Anwendung auswählen, die die Start-Tastenfunktion und EPSON
Scanner Monitor unterstützt (z.B. PageManager).
Voreinstellungen
. Das Dialogfeld EPSON Scan-
Start-Taste verwenden
5-11
Start-Tastenfunktion für Windows 98 und
Windows 2000 einrichten
Unter Windows 98 und Windows 2000 können Sie die Start-Taste
am Scanner nutzen, ohne EPSON Scanner Monitor zu installie-
a
ren und ohne hierfür eine Anwendung zu öffnen, die diese Funktion unterstützt. Wenn Sie die Start-Tast e
können Sie ein gescanntes Bild automatisch an eine ebenfalls
installierte Anwendung (z.B. PageManager) übertragen.
Sobald EPSON TWAIN Pro unter Windows 98 oder 2000 installiert ist, erscheint in der Systemsteuerung das Symbol
und Kameras
Eigenschaften von Scanner und Kameras
, und Ihr Scanner wird in einem Dialogfeld
am Scanner drücken,
a
Scanner
aufgeführt.
5-12
Start-Taste verwenden
Anwendung für die Start-Taste zuweisen
Wenn Sie Anwendungen installiert haben, die “Scanner-Ereignisse” unterstützen (z. B. PageManager for EPSON), müssen Sie eine
davon auswählen.
So richten Sie PageManager for EPSON als unterstützende Anwendung für die Start-Taste
1. Doppelklicken Sie in der Systemsteuerung auf das Symbol
Scanner und Kameras
2. Wählen Sie Ihren Scanner in der Liste installierter Scanner
und Kameras im Dialogfeld Eigenschaften von Scanner und
Kameras aus. Klicken Sie auf
ßend auf den Tab
Ereignisse
des Scanners ein:
a
.
Eigenschaften
.
und anschlie-
5
Start-Taste verwenden
5-13
3. Stellen Sie sicher, dass die
aufgeführt ist. Aktivieren Sie in der Liste An diese Anwendung senden das Kontrollkästchen für die gewünschte Anwendung. Deaktivieren Sie die Kontroll kästchen der übrigen
Anwendungen.
Hinweis:
Wenn mehrere Anwendungen ausgewählt sind, fordert ein
❏
Dialogfeld Sie auf, sich auf eine zu beschränken.
Nicht alle Anwendungen unterstützen die Anbindung zu
❏
Scannern und Digitalkameras. Die Liste An diese Anwendung
senden führt nur die unterstützenden Anwendungen auf.
4. Schließen Sie das Dialogfeld durch Klicken auf OK.
Start-Taste
als Scanner-Ereignis
Die Start-Taste deaktivieren
Wenn aus irgendeinem Grund die Start-Tastenfunktion deaktiviert werden muss, aktivieren Sie das Kontrollkästchen
teereignisse deaktivieren
Eigenschaften. Wenn dieses Kontrollkästchen leer ist, erkennt
Windows 98 bzw. 2000 automatisch, wenn die Start-Taste
gedrückt wird, und ruft dann die Anwendung auf, die Sie in der
Liste An diese Anwendung senden ausgewählt haben.
im Dialogfeld EPSON GT-10000+
Gerä-
a
5-14
Start-Taste verwenden
Kapitel 6
Optionen
Automatischer Vorlageneinzug. . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
Automatischen Vorlageneinzug auspacken . . . . . . . . . . . . 6-2
Automatischen Vorlageneinzug installieren. . . . . . . . . . . . 6-3
Dokumente in den automatischen Vorlageneinzug
einlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
Vorlagen manuell zuführen. . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
Vorlagen über den automatischen Vorlageneinzug
zuführen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
Ausrichtung gescannter Bilder ändern . . . . . . . . . . . . . . . . 6-11
Papierstau im automatischen Vorlageneinzug
beseitigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
Vorlagenspezifikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16
IEEE 1394-Schnittstellenkarte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
IEEE 1394-Schnittstellenkarte im Scanner
installieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
IEEE 1394-Verbindungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
An den Computer anschließen . . . . . . . . . . . . . . . . . . . . . . . 6-21
Scannersoftware installieren . . . . . . . . . . . . . . . . . . . . . . . . . 6-23
6
Optionen
6-1
Automatischer Vorlageneinzug
Wenn der Scanner mit einem automatischen Vorlageneinzug
(B81321✽) ausgerüstet ist, können mehrseitige Dokumente zugeführt werden. Diese Option ist besonders prakti sch, wenn Sie mit
Programmen zur optischen Zeichenerkennung (OCR) arbeiten
oder Bilddatenbanken anlegen.
Automatischen Vorlageneinzug auspacken
Überprüfen Sie beim Auspacken des automatischen Vorlageneinzugs, ob die folgenden Teile vorhanden und unbeschädigt sind.
Falls Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren
EPSON-Fachhändler.
Automatischer Vorlageneinzug
6-2
Papierstopper
Optionen
Installationsschrauben (2)
Stütze für ausgegebenes
Papier
Knopf (2)
Fuß (2)
Schraubendreher
Automatischen Vorlageneinzug installieren
Berücksichtigen Sie folgende Hinweise zum Installieren des
automatischen Vorlageneinzugs:
Der Vorlageneinzug ist schwer. Lassen Sie sich beim Anheben
❏
helfen.
Der Vorlageneinzug ist groß. Sorgen Sie also für genügend
❏
Platz um den Scanner.
Gehen Sie folgendermaßen vor, um den aut omatischen Vorlageneinzug am Scanner zu installieren.
1. Schalten Sie den Scanner aus, und ziehen Sie den Netzstec ker
heraus.
2. Nehmen Sie die Vorlagenabdeckung des Scanners ab, indem
Sie diese hinter den Scharnieren anfassen und gerade nach
oben heben. (Siehe “Vorlagenabdeckung abnehmen” auf
Seite 4-5.)
3. Entfernen Sie die Vorlagenführung vom Vorlagenglas.
4. Befestigen Sie die beiden Füße wie unten abgebildet.
6
Optionen
6-3
5. Stecken Sie die mitgelieferten Installationsschrauben in die
Öffnungen hinten am Scanner und ziehen Sie sie mit dem
ebenfalls im Lieferumfang enthaltenen Schraubendreher fest.
6. Legen Sie die zwei mitgelieferten Knöpfe zu beiden Seiten des
Scanners bereit.
6-4
Optionen
7. Richten Sie die Öffnungen des automatischen Vorlageneinzugs zu den Installationsschrauben aus. Schieben Sie die
Öffnungen über die Schrauben.
Vorsicht:
w
8. Befestigen Sie mit dem Schraubendreher die Knöpfe an den
Enden der Installationsschrauben.
Der Vorlageneinzug ist schwer. Lassen Sie sich beim Anheben helfen.
6
Optionen
6-5
9. Stecken Sie den Kabelstecker des Vorlageneinzugs in den
Anschluss für Optionen am Scanner.
10. Ziehen Sie das Trägermaterial von dem dunkelgrauen Papierstopper und der Papi erstütze für ausgegebenes Papier ab,
die im Lieferumfang enthalten sind. Befestigen Sie den Stopper und die Stütze wie unten dargestellt am Scanner.
Hinweis:
Zum Lieferumfang des Scanners gehören zwei Stopper, einer in
hellgrau und einer in dunkelgrau. Verwenden Sie den dunkelgrauen
Stopper für den Scanner. Verwenden Sie nicht den hellgrauen
Stopper.
11. Schließen Sie den automatischen Vorlageneinzug.
12. Schließen Sie das Netzkabel an den Scanner an, und schalten
Sie den Scanner ein.
6-6
Optionen
Dokumente in den automatischen Vorlageneinzug einlegen
Hinweis:
Stellen Sie sicher, dass EPSON TWAIN Pro und PageManager for
EPSON installiert sind.
Der automatische Vorlageneinzug fasst maximal 100 Blatt . Nähere Informationen dazu erhalten Sie im Abschnitt “Vorlagenspezifikationen” auf Seite 6-16.
Gehen Sie folgendermaßen vor, um Dokumente in den automatischen Vorlageneinzug einzulegen.
1. Schieben Sie die rechte Papierführung ganz nach rechts.
2. Legen Sie den Papierstapel mit der Vorderseite nach oben bis
zum Anschlag in den automatischen Vorlageneinzug ein.
Schieben Sie anschließend die rechte Papierführung so weit
nach links, dass sie mit der rechten Papierkante bündig
abschließt.
6
Hinweis:
Die Vorlage muss mit der Vorderseite nach oben eingelegt sein.
❏
Optionen
6-7
Werden mehrere Seiten in den automatischen Vorlageneinzug ge-
❏
legt, wird die oberste Seite zuerst eingezogen und mit der bedruckten
Seite nach unten ausgeworfen.
Um automatisch beide Seiten einer Vorlage zu scannen, wählen Sie
❏
die Doppelseiteneinstellung in EPSON TWAIN Pro aus.
Stellen Sie sicher, dass der Schalter in der unteren linken Ecke der
❏
Unterseite des automatischen Vorlageneinzugs wie unten abgebildet auf die runde Markierung zeigt.
Vorlagen manuell zuführen
Vorlagen können auch bei installiertem automati schen Vorlageneinzug manuell zugeführt werden.
Heben Sie dazu den automatischen Vorlageneinzug an, und legen Sie die Vorlage auf das Vorlagenglas. Senken Sie anschließend den automatischen Vorlageneinzug wieder ab, und scannen
Sie die Vorlage.
Hinweis:
Wenn Sie den automatischen Vorlageneinzug während des Scan-
❏
vorgangs öffnen, tritt ein Optionsfehler auf und die Papierzufuhr
wird möglicherweise gestört.
6-8
Optionen
Der automatische Vorlageneinzug und die mittlere Abdeckung
❏
müssen stets geschlossen sein, egal ob Vorlagen manuell oder über
den Einzug zugeführt werden.
Vorlagen über den automatischen Vorlageneinzug zuführen
Die Anweisungen zum Scannen sind in zwei Teile gegliedert;
lesen Sie je nach Anwendungsfall “Die gesamte Vorlagenfläche
abtasten” oder “Einen Teil der Vorlagenfläche abtasten”.
Die gesamte Vorlagenfl äche abtasten
Soll die gesamte Vorlagenfläche erfasst werden, können Sie auf
die Vorschaufunktion verzichten. Der Scanner ermittel t auto m atisch das gesamte Bild und tastet es ab. Gehen Sie folgendermaßen vor, um ein Bild oder ein Dokument abzutasten.
1. Legen Sie das Dokument in den automatischen Vorlageneinzug ein.
2. Rufen Sie PageManager auf.
6
3. Wählen Sie im Menü Datei erst
schließend
4. Wählen Sie im Menü Datei den Befehl
5. Vergewissern Sie sich, dass in der Liste Dokumentenquelle
des Dialogfeldes von EPSON TWAIN Pro bzw. EPSON
TWAIN Pro Network die Option
ADF - Doppelseitig
geeigneten Scaneinstellungen.
6. Klicken Sie auf
Nachdem der gesamte Vorlagenstapel gescannt wurde, erscheint
ein Fenster mit Miniaturbildern. In diesem Fenster können Sie die
Ausrichtung der abgetasteten Bilder auswählen und ändern.
EPSON TWAIN Pro
ausgewählt ist. Wählen Sie außerdem die
Scannen
.
Quelle auswählen
.
Importieren
ADF - Einseitig
und an-
.
bzw.
Optionen
6-9
Einen Teil der Vorlag enfläche abtasten
Gehen Sie folgendermaßen vor, um nur einen Teil der Vorlage
abzutasten.
1. Legen Sie eine oder mehrere Vorlage(n) in den automatischen
Vorlageneinzug ein.
2. Rufen Sie PageManager auf, und wählen Sie im Menü Datei
Importieren
3. Klicken Sie im Dialogfeld von EPSON TWAIN Pro bzw.
EPSON TWAIN Pro Network auf
wird nach der Vorschauanzeige ausgeworfen.
Hinweis:
Nachdem die erste Seite eingescannt und ausgegeben ist, wird sofort
die zweite Seite eingezogen, allerdings nicht gescannt.
4. Ziehen Sie mit der Maus um den abzutastenden Bildausschnitt einen Rahmen auf.
5. Stellen Sie die im automatischen Vorlageneinzug abzutastenden Vorlagen einschließlich der ausgeworfenen ersten Seite
ein.
.
Vorschau
. Die Vorla ge
6. Wählen Sie Ihre Einstellungen in EPSON TWAIN Pro aus,
und klicken Sie auf die Schaltfläche
zu den Einstellungen von EPSON TWAIN Pro erhalten Sie
im
Online-Benutzerhandbuch
Nachdem der gesamte Vorlagenstapel gescannt wurde, erscheint
ein Fenster mit Miniaturbild ern. In diesem Fenster können Sie die
Ausrichtung der abgetasteten Bilder auswählen und ändern.
6-10
Optionen
.
Scannen
. Einzelheiten
Loading...
