Epson EB-93 User's Guide [ru]

Руководство по эксплуатации

Условные Oбозначения, Используемые в Данном Pуководстве

• Обозначения, относящиеся к технике безопасности

В документации и на проекторе можно найти графические символы, поясняющие порядок безопасного обращения с проектором. Изучите и соблюдайте указания предостерегающих символов во избежание нанесения вреда людям или имуществу.

Опасно

Предостережение

• Общие информирующие обозначения

Внимание

Данные символы сообщают информацию, игнорирование которой может причинить вред или даже смерть людям из-за неправильного обращения.

Данные символы сообщают информацию, игнорирование которой может причинить вред или физические повреждения людям из-за неправильного обращения.

Отмечает процедуры, которые при недостаточной осторожности могут привести к повреждению оборудования или травме.

Отмечает дополнительные сведения и указания, с которыми полезно ознакомиться при изучении соответствующего вопроса.

s Указывает страницу, на которой находится подробная информация, относящаяся к рассматриваемому вопросу.

[Название] Указывает названия кнопок на пульте дистанционного управления или на панели управления.

Название меню Указывает на элементы меню Настройка.

Сообщает о том, что толкование подчеркнутого слова или слов, предшествующих данному символу, включено в терминологический глоссарий. См. раздел “Глоссарий” главы “Приложение”.

s "Глоссарий" стр.129

Пример: кнопка [Esc]

Пример: Выберите пункт Яркость в меню Изображен. Изображен. — Яркость

Содержание

Условные Oбозначения, Используемые в

Данном Pуководстве .................................. 2

Введение

Характеристики Проектора ................................ 7

Список функций по моделям.....................................7

Легко настраивается, эксплуатируется и хранится ......................7

Рисование на белой или черной доске с использованием функции

проецирования шаблона ...................................... 7

Подключение с помощью шнура USB и проецирование (USB Display).......7

Обнаружение движения проектора и автоматическая коррекция искажения

изображений ...............................................8

Полезные функции при проецировании изображений ................... 8

Подключение к сети и проецирование изображений с экрана компьютера

(только EB-93) ..............................................8

Простое подключение к компьютеру с помощью функции Quick Wireless

(только EB-93) ..............................................8

Пульт дистанционного управления...............................8

Увеличение и проецирование файлов с помощью документ-камеры ....... 8

Расширенные функции безопасности .............................8

Способы установки .........................................21

Размер экрана и примерное расстояние проецирования ................ 21

Подключение оборудования .............................. 22

Подключение к компьютеру ..................................... 22

Подключение источников сигнала .................................23

Подключение устройств USB .....................................25

Подключение внешнего оборудования ............................. 26

Подключение кабеля LAN (только EB-93) ............................ 27

Основные операции

Проецирование изображений ............................ 29

От установки к проецированию ..................................29

Автоматическое обнаружение входящих сигналов и смена проецируемого

изображения (поиск источника) ..................................30

Переключение на необходимое изображение с помощью пульта

дистанционного управления .....................................31

Проецирование с использованием USB Display .......................31

Требования к системе ........................................ 31

Подключение в первый раз ....................................32

Удаление .................................................33

Наименования Компонентов и их Hазначение ............. 10

Вид спереди/Cверху ...........................................10

Заднее .....................................................11

Основание ..................................................13

Панель управления........................................... 14

Пульт дистанционного управления................................15

Замена аккумуляторов пульта дистанционного управления............17

Область работы дистанционного управления .......................18

Подготовка проектора

Установка проектора . . . . . . . . . . ........................... 20

Способы Установки...........................................20

Настройка проецируемых изображений .................. 35

Коррекция трапецеидальных искажений ............................35

Автоматическая коррекция (Верт. автокоррекция) ...................35

Коррекция вручную (ручная коррекция горизонтальных и вертикальных

искажений) ...............................................35

Коррекция вручную (Quick Corner)..............................36

Регулировка размера изображения................................ 38

Регулировка положения изображения ..............................39

Регулировка горизонтального наклона ............................. 39

Регулировка фокуса ........................................... 39

Регулировка громкости ........................................39

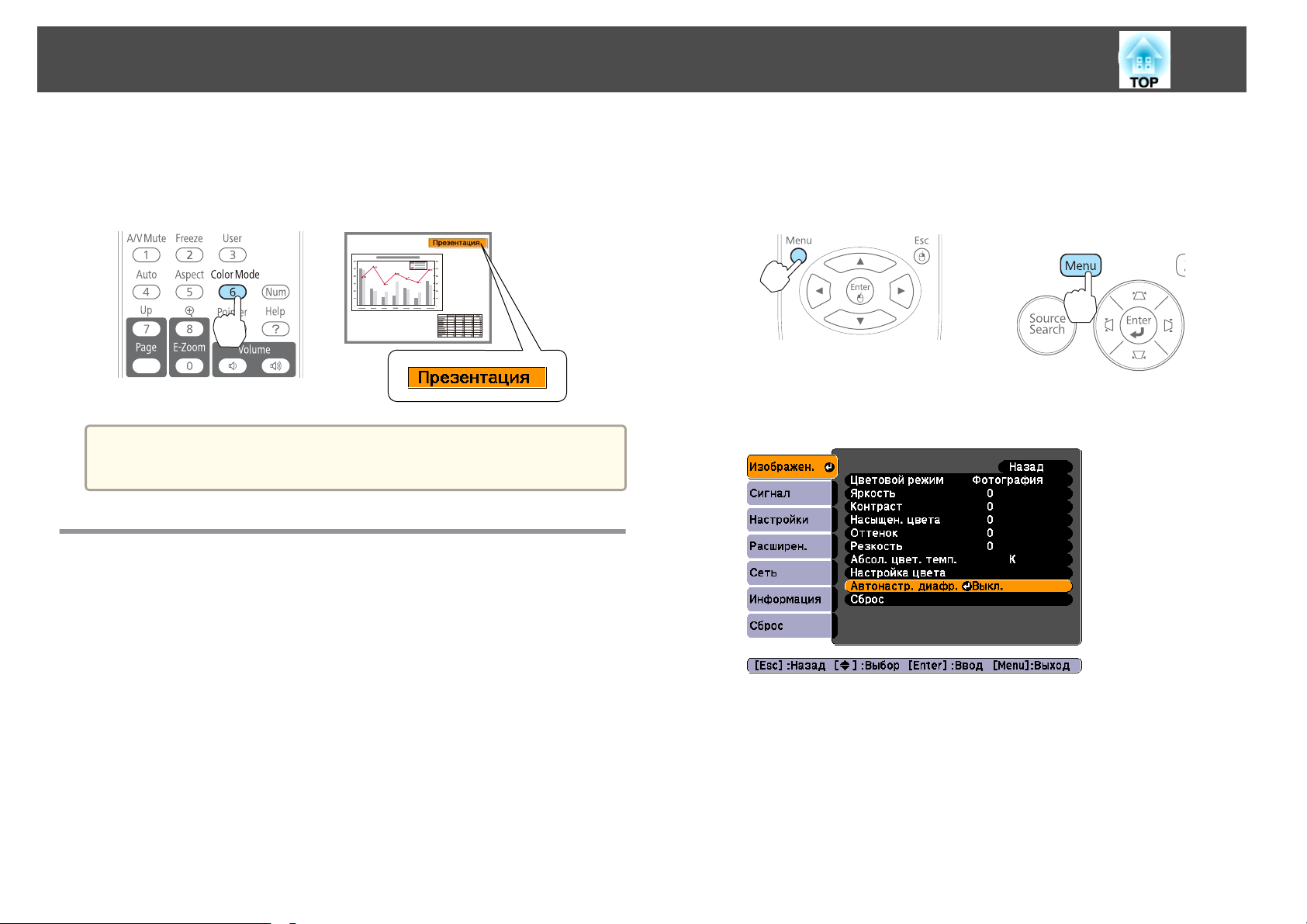

Выбор качества проецирования (выбор цветового режима) ..............40

Настройка Автонастр. диафр. .................................... 41

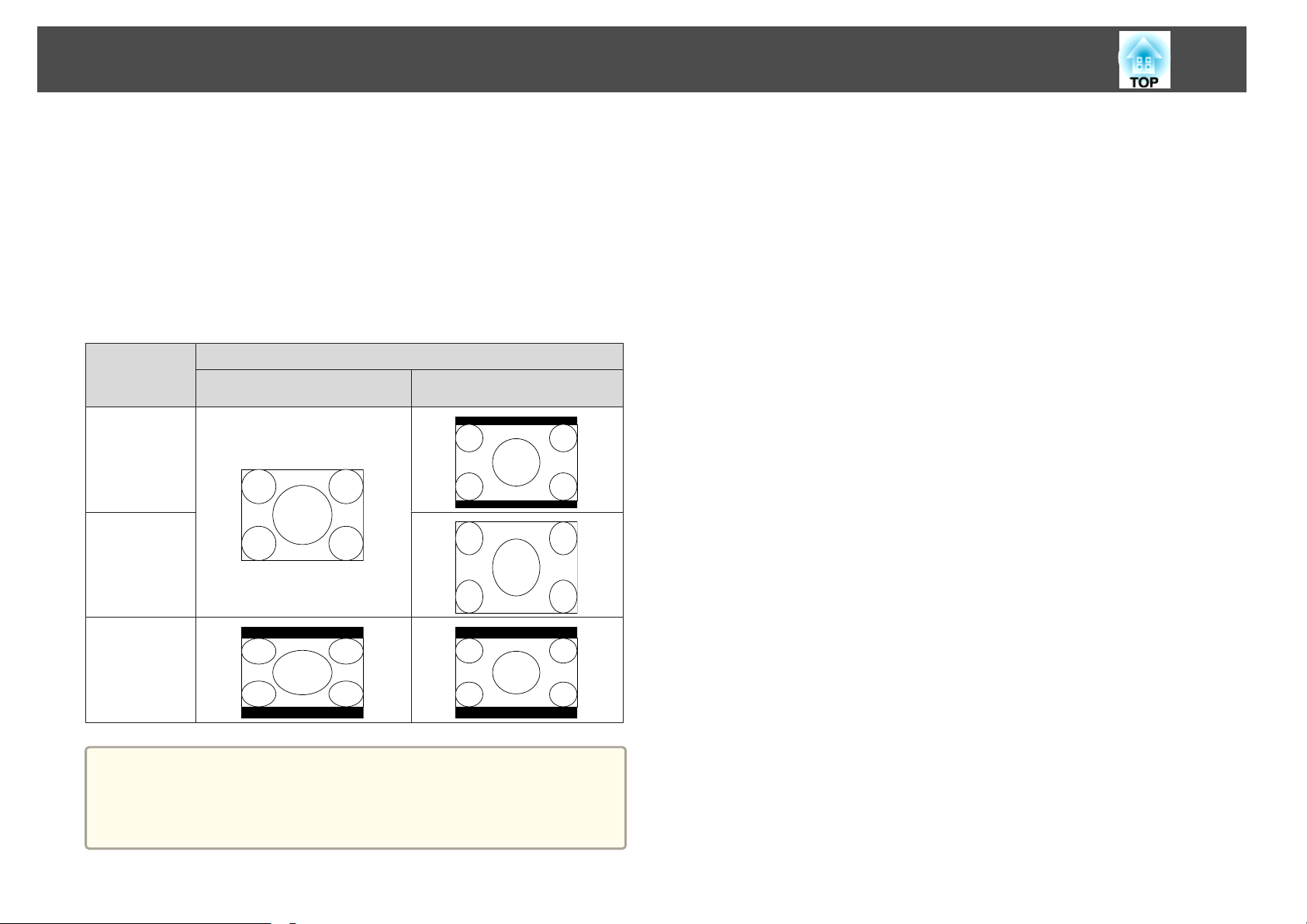

Изменение формата проецируемого изображения ....................42

Способы смены ............................................42

Содержание

Изменение режима формата ...................................42

Полезные Функции

Функции проецирования ................................. 45

Проецирование без компьютера (показ слайдов) ...................... 45

Параметры файлов, которые можно проецировать с использованием

функции Показ слайдов ...................................... 45

Примеры показа слайдов .....................................45

Способы показа слайдов ......................................46

Проецирование выбранного изображения ........................47

Последовательное проецирование файлов изображений из папки (показ

слайдов) .................................................48

Параметры отображения файлов и параметры показа слайдов.......... 49

Временное подавление изображения и звука (Отключение A/V)...........50

Остановка изображения (Freeze) .................................. 51

Функция указателя (указатель) ...................................51

Увеличение части изображения (E-Zoom)............................52

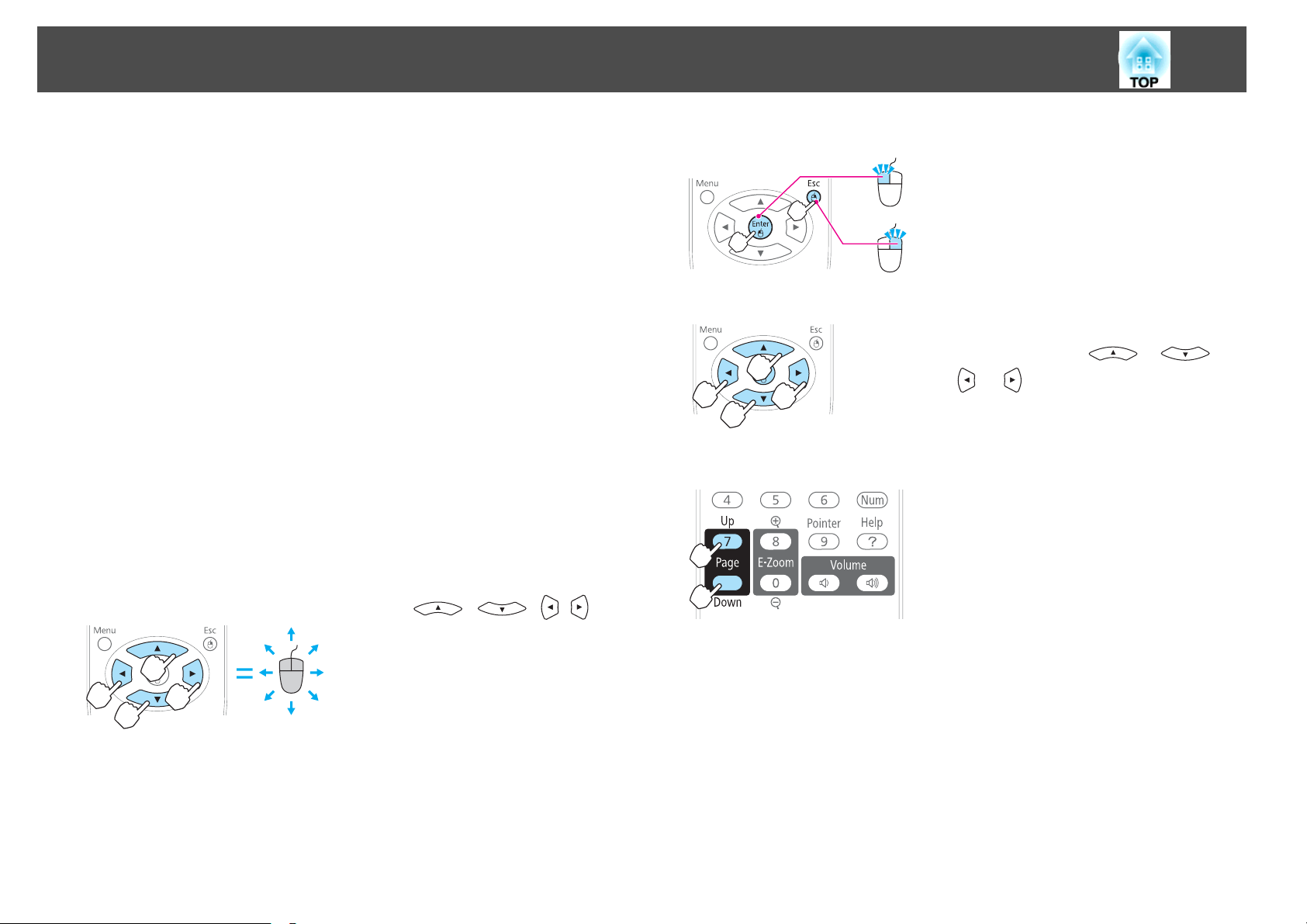

Применение пульта дистанционного управления для работы с указателем

мыши (Беспров.мышь) ......................................... 53

Сохранение логотипа пользователя ...............................55

Сохранение пользовательского узора ..............................57

Функции Безопасности ................................... 59

Организация работы пользователей (защита паролем) .................. 59

Виды защиты паролем ....................................... 59

Настройка защиты паролем ...................................59

Ввод пароля ..............................................61

Запрет на выполнение операций (Блокир. управл.) .....................61

Замок от злоумышленников ..................................... 63

Крепление тросика с замком ...................................63

Контроль и управление ................................... 64

О программе EasyMP Monitor (только EB-93) .......................... 64

Изменение настроек с помощью веб-браузера (Контроль Web) (только EB-93)

.......................................................... 64

Настройка проектора ........................................65

Отображение экрана контроля Web .............................65

Отображение экрана Web Remote ............................... 65

Использование функции Уведом. по почте для сообщения о проблемах (только

EB-93) .....................................................67

Чтение уведомлений об ошибках ...............................67

Управление с использованием SNMP (только EB-93) .................... 68

Команды ESC/VP21 ............................................ 68

Список команд .............................................68

Схема подключения кабелей...................................69

О PJLink (только EB-93) .........................................69

О системе Crestron RoomView

Управление проектором с компьютера ...........................71

(только EB-93)........................70

Меню Настройка

Использование меню Настройка .......................... 76

Список Функций .......................................... 77

Меню «Настройка» ............................................77

Меню Сеть (только EB-93) .....................................78

Меню Изображен............................................. 78

Меню Сигнал ................................................ 79

Меню Настройки .............................................81

Меню Расширен. ............................................. 83

Меню Сеть (только EB-93) .......................................84

Замечания по работе с меню Сеть ...............................85

Работа с виртуальной клавиатурой..............................86

Меню Основные............................................86

Меню Пр. сеть .............................................87

Меню Почта ...............................................88

Меню Другое ..............................................89

Меню Сброс............................................... 90

Меню Информация (только отображение) ...........................90

Меню Сброс .................................................91

Содержание

Поиск и Устранение Hеисправностей

Использование справки . . . . . ............................. 93

Устранение Hеполадок . . . . . . .............................. 95

Интерпретация показаний ......................................95

Показания индикаторов не дают нужной информации ..................99

Неполадки, связанные с изображениями ........................... 100

Не появляется изображение .................................. 100

Движущиеся изображения не отображаются (только движущиеся

изображения выглядят черными) .............................. 101

Проецирование прекращается автоматически ..................... 101

Отображается сообщение «Не поддерживается.» ................... 101

Отображается сообщение «Нет сигнала.» ......................... 101

Изображения расплывчатые, не в фокусе или искажены .............. 102

На изображениях появляются помехи или искажения................ 103

Изображение обрезано (большое) или маленькое, либо имеет неподходящее

форматное отношение...................................... 104

Неправильная цветопередача для изображения ....................104

Темные изображения ....................................... 105

Неполадки при запуске проецирования ............................105

Проектор не включается .....................................105

Прочие неполадки ........................................... 106

Не слышен звук или слабый звук............................... 106

Не работает пульт дистанционного управления .................... 107

Требуется изменить язык сообщений и меню ...................... 107

Почта не приходит даже при возникновении проблем с проектором . . . . . 108

Информация об Event ID (только EB-93) .................. 109

Замена Pасходных Mатериалов .......................... 113

Замена лампы .............................................. 113

Периодичность замены лампы ................................ 113

Замена лампы ............................................ 114

Сброс времени работы лампы.................................116

Замена воздушного фильтра .................................... 117

Периодичность замены воздушного фильтра ......................117

Способ замены воздушного фильтра ............................ 117

Приложение

Дополнительные Принадлежности и Pасходные Mатериалы

.......................................................... 120

Дополнительные принадлежности ............................... 120

Расходные Mатериалы........................................ 120

Размер экрана и расстояние проецирования ............. 122

Расстояние проецирования .................................... 122

Поддерживаемые мониторы ............................ 123

Поддерживаемые разрешения экрана ............................. 123

Компьютерные сигналы (аналоговый RGB) ........................ 123

Компонентное видео ....................................... 123

Композитный видеосигнал ................................... 123

Входной сигнал с порта HDMI ................................. 123

Технические Характеристики ............................ 125

Общие Tехнические Данные Проектора ............................ 125

Обслуживание

Чистка .................................................. 111

Очистка Поверхности Проектора .................................111

Очистка объектива ...........................................111

Очистка воздушного Фильтра................................... 111

Внешний Bид ............................................ 128

Глоссарий ............................................... 129

Общие Замечания ....................................... 131

Об условных обозначениях .....................................131

Общие замечания: ........................................... 132

Указатель ............................................... 149

Введение

В этой главе описываются функциональные особенности и названия деталей проектора.

Характеристики Проектора

Список функций по моделям

Разные модели поддерживают различные функции. Список функций, поддерживаемых каждой моделью, см. в следующей таблице.

Функция EB-93 EB-92

USB Display

Подключение HDMI

Верт. автокоррекция

Quick Wireless Connection

Подключение к проводной сети

Настройки сети

Показ слайдов

Для использования функции USB Display необходим кабель USB

(приобретается отдельно).

*2 Для подключения HDMI необходим кабель HDMI (приобретается

отдельно).

*3 Для подключения Quick Wireless Connection необходим ключ Quick

Wireless Connection USB Key.

Легко настраивается, эксплуатируется и хранится

• Проектор включается и выключается просто включением в розетку или выключением из нее.

• Позволяет проецировать на большие экраны с малого расстояния.

• Высота легко регулируется одним рычагом.

• Не требуется время на охлаждение, так что проектор легко

собирать.

Рисование на белой или черной доске с использованием функции проецирования шаблона

Проектор позволяет проецировать сетки и прямые линии. Это удобно при рисовании графиков на белой или черной доске.

s Настройки – Шаблон стр.81

Подключение с помощью шнура USB и проецирование (USB Display)

Просто подключив кабель USB из комплекта поставки к компьютеру, можно проецировать изображения с экрана компьютера без кабеля для соединения с компьютером.

s "Проецирование с использованием USB Display" стр.31

Характеристики Проектора

Обнаружение движения проектора и автоматическая коррекция искажения изображений

Проектор автоматически корректирует трапецеидальное искажение и проблемы с фокусировкой, которые возникают при его передвижении.

"Автоматическая коррекция (Верт. автокоррекция)" стр.35

Полезные функции при проецировании изображений

Подключение к сети и проецирование изображений с экрана компьютера (только EB-93)

С помощью приложения EasyMP Network Projection проектор можно подключить к сетевому компьютеру и проецировать экран этого компьютера.

s Руководство по эксплуатации EasyMP

Network Projection

Пульт дистанционного управления

Пульт дистанционного управления позволяет выполнять различные операции: например, увеличение части изображений. Кроме того, он может использоваться в качестве указки во время презентации или в качестве мыши.

"Функция указателя (указатель)" стр.51

"Увеличение части изображения (E-Zoom)" стр.52

"Применение пульта дистанционного управления для работы с

указателем мыши (Беспров.мышь)" стр.53

Увеличение и проецирование файлов с помощью документкамеры

С помощью камеры для документов (не входит в комплект поставки) можно проецировать бумажные документы и объекты. Функция автофокуса автоматически настраивает фокусировку. Цифровой зум позволяет увеличивать изображения.

"Дополнительные принадлежности" стр.120

Простое подключение к компьютеру с помощью функции Quick Wireless (только EB-93)

Просто подключив к компьютеру ключ Quick Wireless Connection USB Key (не входит в комплект поставки), можно проецировать изображение с экрана компьютера. (Только в ОС Windows)

Расширенные функции безопасности

• Для ограничения доступа пользователей и управления доступом используется защита с помощью пароля

Задание пароля позволяет ограничить круг пользователей проектора.

"Организация работы пользователей (защита паролем)" стр.59

• Функция блокировки операций ограничивает возможность использования кнопок пульта управления

Вы можете использовать эту функцию, чтобы исключить несанкционированное изменение настроек проектора во время различных мероприятий, в школах и т.п.

"Запрет на выполнение операций (Блокир. управл.)" стр.61

Характеристики Проектора

• Наличие различных устройств защиты от злоумышленников

В проекторе предусмотрены следующие устройства защиты от злоумышленников.

• Гнездо защиты

• Точка крепления защитного тросика

"Замок от злоумышленников" стр.63

Наименования Компонентов и их Hазначение

Если не указано иное, все функции, описанные в настоящем руководстве, поясняются на изображениях модели EB-93.

Вид спереди/Cверху

Название Функция

Выходное отверстие

для воздуха

Удален. приемник

Выходное вентиляционное отверстие служит для внутреннего охлаждения проектора.

Предостережение

Не приближайте к этому отверстию лицо и руки и не ставьте перед ним предметы, которые могут испортиться от нагрева выходящим из отверстия воздухом.

Принимает сигналы от пульта дистанционного управления.

Название Функция

Ручка

переключателя подавления сигнала аудио/видео

Рычаг регулировки

опоры

Передняя

регулируемая опора

Переключатель

подавления сигнала аудио/видео

Фокальное кольцо

Отверстие

воздухозаборника (воздушны й фильтр)

Защелка открытия/

закрытия крышки воздушного фильтра

Кольцо

масштабирования

Панель управления

Крышка отсека

лампы

Открывание и закрывание переключателя подавления сигнала аудио/видео выполняется с помощью этой ручки.

Используется для регулировки высоты передней опоры.

s "Регулировка положения изображения" стр.39

Если проектор устанавливается на поверхности (например, на столе), отрегулируйте опору, чтобы правильно расположить изображение.

s "Регулировка положения изображения" стр.39

С целью защиты объектива закройте шторку, если проектор не используется. Закрывая его во время проецирования, можно скрыть изображение и отключить звук.

s "Временное подавление изображения и звука (Отключение A/V)" стр.50

Служит для фокусировки изображения. s "Регулировка фокуса" стр.39

Служит для забора воздуха для внутреннего охлаждения проектора.

s "Очистка воздушного Фильтра" стр.111

Открывает и закрывает крышку воздушного фильтра. s "Замена воздушного фильтра" стр.117

Служит для регулировки размера изображения. s "Регулировка размера изображения" стр.38

Используется для управления проектором. s "Панель управления" стр.14

Эту крышку необходимо открыть при замене лампы проектора.

s "Замена лампы" стр.113

Наименования Компонентов и их Hазначение

Индикаторы

Название Функция

Показывает состояние проекционной лампы. s "Интерпретация показаний" стр.95

Заднее

Название Функция

Порт HDMI

Вход питания

Порт S-Video

Предназначен для ввода видеосигналов с HDMIсовместимой видеоаппаратуры и компьютеров. Этот проектор поддерживает стандарт

s "Подключение оборудования" стр.22

Служит для подключения кабеля питания. s "От установки к проецированию" стр.29

Для видеосигналов S-video от источников видеосигнала.

HDCPg.

Порт Video

Порт Audio-L/R

Порт Audio1

Порт Monitor Out

Порт Audio Out

Для компонентных видеосигналов от источников видеосигнала.

Для звукового сигнала от оборудования, подключенного к порту S-Video или Video.

Для звукового сигнала от оборудования, подключенного к порту Computer1.

Вывод аналогового сигнала RGB с порта Computer1 на внешний монитор. Вывод сигналов с других портов и компонентного видеосигнала невозможен.

Вывод звука проецируемого в данный момент изображения на внешний динамик.

Наименования Компонентов и их Hазначение

Название Функция

Порт Audio2

Порт RS-232C

Гнездо защиты

Динамик

Удален. приемник

Порт LAN

(только EB-93)

Порт USB(TypeA)

Для звукового сигнала от оборудования, подключенного к порту Computer2.

Для управления проектором при помощи компьютера к этому порту необходимо подключить идущий от компьютера кабель RS-232C. Этот порт предназначен для управления и обычно не используется.

s "Команды ESC/VP21" стр.68

Гнездо защиты поддерживается системой Microsaver Security System производства компании Kensington.

s "Замок от злоумышленников" стр.63

Воспроизводит звук.

Принимает сигналы от пульта дистанционного управления.

Предназначен для подключения сетевого кабеля к сети.

• Подключите устройство хранения данных USB или цифровую камеру и проецируйте изображения с помощью функции показа слайдов. s "Проецирование без компьютера (показ слайдов)" стр.45

• Подключение к дополнительной камере для документов.

Название Функция

Порт Computer2

Порт Computer1

Для видеосигналов, поступающих с компьютера, и компонентных видеосигналов от других источников видеосигнала.

Порт USB(TypeB)

• Служит для подключения проектора к компьютеру с помощью приобретаемого отдельно кабеля USB и проецирование изображений на компьютер. s "Проецирование с использованием USB Display" стр.31

• Служит для подключения проектора к компьютеру с помощью приобретаемого отдельно кабеля USB для работы функции Беспров.мышь. s "Применение пульта дистанционного управления для работы с указателем мыши (Беспров.мышь)" стр.53

Наименования Компонентов и их Hазначение

Основание

Название Функция

Передняя

регулируемая опора

Точка крепления

защитного тросика

s "Регулировка положения изображения" стр.39

Пропустите через проем тросик с замком (приобретается отдельно), прикрепите к месту установки и закройте замок.

s "Замок от злоумышленников" стр.63

Название Функция

Точки крепления

кронштейнов подвески (три штуки)

Задняя опора

При подвешивании проектора к потолку в этих точках следует закрепить дополнительный потолочный монтаж.

s "Установка проектора" стр.20 s "Дополнительные принадлежности" стр.120

При настольной установке поверните опору, чтобы отрегулировать наклон по горизонтали за счет ее выдвигания или втягивания.

s "Регулировка горизонтального наклона" стр.39

Наименования Компонентов и их Hазначение

Панель управления

Название Функция

Кнопка [t]

Кнопка [Source

Search]

Кнопка [Enter]

Служит для включения и отключения питания проектора.

s "От установки к проецированию" стр.29

Переход на следующий источник входного сигнала, передающий изображение.

s "Автоматическое обнаружение входящих сигналов и смена проецируемого изображения (поиск источника)" стр.30

• При отображении меню Настройка или экрана

• При проецировании аналоговых сигналов RGB с

справки эта кнопка служит для доступа к текущему пункту, его открытия и перехода к следующему уровню.

порта Computer1 или Computer2 эта кнопка позволяет автоматически оптимизировать параметры Трекинг, Синхронизация и Позиция.

Название Функция

Кнопки [w][v]

Кнопка [a][b]

Кнопка [Help]

Кнопка [Esc]

Кнопки [<][>]

Кнопка [Menu]

• Коррекция вертикального трапецеидального искажения.

"Корректировка трапецеидальных искажений

по вертикали" стр.36

• Если на экране отображается меню Настройка или справка, эти кнопки служат для выбора пунктов меню и задания значений параметров.

s "Использование меню Настройка" стр.76 s "Использование справки" стр.93

[a] Служит для уменьшения громкости звука. [b] Служит для увеличения громкости звука.

"Регулировка громкости" стр.39

Служит для отображения и закрытия экрана со справочной информацией, содержащего указания по устранению неполадок в случае их возникновения.

s "Использование справки" стр.93

• Служит для прекращения выполнения текущей функции.

• Нажатием этой кнопки во время отображения меню Настройка осуществляется переход к предыдущему уровню меню. s "Использование меню Настройка" стр.76

• Коррекция горизонтального трапецеидального искажения.

"Корректировка трапецеидальных искажений

по горизонтали" стр.36

s "Использование меню Настройка" стр.76 s "Использование справки" стр.93

Служит для отображения и закрытия меню Настройка.

s "Использование меню Настройка" стр.76

Наименования Компонентов и их Hазначение

Пульт дистанционного управления

Название Функция

Кнопка [t]

Кнопка [Computer]

Кнопка [Video]

Цифровы е кнопки

Кнопка [A/V Mute]

Кнопка [Freeze]

Служит для включения и отключения питания проектора.

s "От установки к проецированию" стр.29

При каждом нажатии на эту кнопку источник входного сигнала переключается между портами Computer1 и Computer2.

При каждом нажатии на кнопку происходит переключение между портами S-Video, Video и HDMI.

• Ввод пароля. s "Настройка защиты паролем" стр.59

• Используются для ввода чисел в подменю Сеть меню Настройка.

Служит для включения и отключения видеосигнала и звукового сигнала.

s "Временное подавление изображения и звука (Отключение A/V)" стр.50

Служит для приостановки и возобновления смены изображений.

s "Остановка изображения (Freeze)" стр.51

Кнопка [Auto]

Кнопка [Aspect]

При проецировании аналоговых сигналов RGB с порта Computer1 или Computer2 эта кнопка позволяет автоматически оптимизировать параметры Трекинг, Синхронизация и Позиция.

Каждое нажатие этой кнопки приводит к изменению режима формата.

s "Изменение формата проецируемого изображения " стр.42

Наименования Компонентов и их Hазначение

Название Функция

Кнопки [Page]

[Up] [Down]

Кнопки [E-Zoom]

[z][x]

Кнопка [Menu]

Кнопки [ ]

[

][ ][ ]

Смена страниц в файлах (например, PowerPoint) при использовании следующих способов проецирования.

• При использовании функции Беспров.мышь

s "Применение пульта дистанционного управления для работы с указателем мыши (Беспров.мышь)" стр.53

• При использовании USB Display

s "Проецирование с использованием USB Display" стр.31

• При подключении к сети (только EB-93)

При проецировании изображений в режиме показа слайдов нажатие на эту кнопку вызовет переход на предыдущий/следующий экран.

Служит для увеличения и уменьшения изображения без изменения размера области проецирования.

s "Увеличение части изображения (E-Zoom)"

стр.52

Служит для отображения и закрытия меню Настройка.

s "Использование меню Настройка" стр.76

• Если на экране отображается меню Настройка или справка, эти кнопки служат для выбора пунктов меню и задания значений параметров. s "Использование меню Настройка" стр.76

• При показе слайдов нажатие на эти кнопки позволяет перейти к предыдущему или следующему изображению, повернуть изображение и т.п. s "Способы показа слайдов" стр.46

• При использовании функции Беспров.мышь указатель мыши перемещается в направлении, в котором нажата кнопка.

"Применение пульта дистанционного

управления для работы с указателем мыши (Беспров.мышь)" стр.53

Название Функция

Кнопка [Enter]

Кнопка [Esc]

Кнопки [Volume]

[a][b]

Кнопка [Pointer]

Кнопка [Help]

Кнопка [Color Mode]

• При отображении меню Настройка или экрана справки эта кнопка служит для доступа к текущему пункту, его открытия и перехода к следующему уровню. s "Использование меню Настройка" стр.76

• При использовании функции Беспров.мышь действует аналогично левой кнопке мыши. s "Применение пульта дистанционного управления для работы с указателем мыши (Беспров.мышь)" стр.53

• Служит для прекращения выполнения текущей функции.

• Нажатие этой кнопки во время отображения меню Настройка позволяет перейти к предыдущему уровню. s "Использование меню Настройка" стр.76

• При использовании функции Беспров.мышь действует аналогично правой кнопке мыши.

"Применение пульта дистанционного

управления для работы с указателем мыши (Беспров.мышь)" стр.53

[a] Служит для уменьшения громкости звука. [b] Служит для увеличения громкости звука. s "Регулировка громкости" стр.39

Выводит на экран указатель. s "Функция указателя (указатель)" стр.51

s "Использование справки" стр.93

Каждое нажатие этой кнопки приводит к изменению цветового режима.

s "Выбор качества проецирования (выбор цветового режима)" стр.40

Наименования Компонентов и их Hазначение

Кнопка [Num]

Кнопка [User]

Кнопка [USB]

Кнопка [LAN]

Название Функция

Удерживайте эту кнопку нажатой и нажимайте цифровые кнопки, чтобы ввести пароль или числа.

s "Настройка защиты паролем" стр.59

Выберите любой часто используемый пункт меню Конфигурация и назначьте его этой кнопке. При нажатии кнопки [User] открывается экран выбора/ коррекции для назначенного пункта меню, позволяющий выполнять настройку/коррекцию одним нажатием.

s "Меню Настройки" стр.81 Энергопотребл. назначается в качестве установки по

умолчанию.

Каждое нажатие этой кнопки приводит к изменению следующих изображений:

• USB Display

• Изображения от устройства, подключенного к

порту USB(TypeA)

Служит для переключения на изображение, проецируемое с EasyMP Network Projection. При проецировании с использованием ключа Quick Wireless Connection USB Key эта кнопка позволяет переключиться на это изображение. (только EB-93)

Замена аккумуляторов пульта дистанционного управления

Если уменьшается скорость реагирования пульта дистанционного управления или он перестает работать через некоторое время после начала использования, это может свидетельствовать о том, что батарейки в пульте разрядились. В таком случае их следует заменить. Держите наготове две запасные щелочные или марганцевые батарейки AA для использования их в случае необходимости. Вы не должны использовать другие батарейки, кроме щелочных или марганцевых батареек AA.

Внимание

Перед выполнением манипуляций с аккумуляторами обязательно ознакомьтесь со следующим руководством.

s Правила техники безопасности

Снимите крышку аккумуляторного отсека.

Надавливая на защелку крышки аккумуляторного отсека, поднимите крышку.

Кнопка [Source

Search]

Область излучения

света на пульте дистанционного управления

Переход на следующий источник входного сигнала, передающий изображение.

s "Автоматическое обнаружение входящих сигналов и смена проецируемого изображения (поиск источника)" стр.30

Служит для подачи сигналов пульта дистанционного управления.

Замените старые аккумуляторы новыми.

Наименования Компонентов и их Hазначение

Предостережение

Проверьте расположение меток (+) и (-) внутри держателя для аккумуляторов, чтобы убедиться в правильности ориентации устанавливаемых аккумуляторов.

Область работы дистанционного управления

Верните на место крышку аккумуляторного отсека.

Нажимайте на крышку аккумуляторного отсека до ее защелкивания в предусмотренном месте.

Подготовка проектора

В этой главе обсуждается установка проектора и подключение источников изображения.

Установка проектора

Способы Установки

Данным проектором поддерживаются четыре разных способа проецирования. Производите установку в соответствии с условиями в месте установки.

• Проецирование изображений из положения перед экраном (переднее проецирование)

• Подвешивание проектора к потолку и проецирование изображений из положения перед экраном. ((Переднепот. проецирование)

• Проецирование изображений из-за полупрозрачного экрана (заднее проецирование)

• Подвешивание проектора к потолку и проецирование изза полупрозрачного экрана. ((Заднепотол. проецирование)

Опасно

• При подвешивании проектора к потолку (потолочное крепление) необходимо применять специальный метод установки. При неправильной установке возможно падение проектора, приводящее к несчастным случаям и травмам.

• При использовании клеящих веществ для Точки крепления кронштейнов подвески с целью предотвращения ослабевания затяжки винтов или при нанесении на проектор смазочных материалов или масла корпус проектора может треснуть, что приведет к падению проектора с потолочного крепления. Это может привести к серьезной травме человека, находящегося под потолочным креплением, а также к повреждению проектора. При установке и регулировке потолочного крепления запрещается использовать клеящие вещества для предотвращения ослабевания затяжки винтов, использовать масла, смазочные материалы и т.п.

Внимание

• Нельзя пользоваться проектором, положенным на бок. Это приводит к сбоям в работе.

• Не закрывайте входные и выходные вентиляционные отверстия проектора. Если отверстия закрыть, внутренняя температура может подняться слишком высоко, в результате чего возможно возгорание.

• При подвешивании проектора к потолку требуется дополнительный Потолочный монтаж. s "Дополнительные принадлежности" стр.120

• При нажатии приблизительно в течение пяти секунд кнопки [A/V Mute] на пульте дистанционного управления данная настройка меняется следующим образом.

ПереднееWПереднепот.

Установите значение Заднее или Заднепотол. в меню Настройка.

Расширен. – Проецирование стр.83

Установка проектора

Способы установки

Установите проектор следующим образом.

• Установите проектор таким образом, чтобы он был параллелен экрану. Если установить проектор под углом к экрану, возникнут трапецеидальные искажения.

• Располагайте проектор на ровной поверхности. При наклоне проектора проецируемое изображение также наклоняется.

• Если не удается установить проектор параллельно экрану, см.

следующий раздел. s "Коррекция трапецеидальных искажений" стр.35

• Если не удается установить проектор а ровной поверхности, см. следующий раздел.

s "Регулировка горизонтального наклона" стр.39

оптимальное положение в соответствии с размером экрана. На них показано примерное кратчайшее расстояние при максимальном увеличении. Подробную информацию о расстоянии проецирования см. в следующих разделах.

"Размер экрана и расстояние проецирования" стр.122

При коррекции трапецеидальных искажений проецируемое

Формат экрана 4:3

изображение может уменьшаться.

Размер экрана и примерное расстояние проецирования

Размер проецируемого изображения определяется расстоянием от проектора до экрана. Иллюстрации справа помогут выбрать

Подключение оборудования

На иллюстрациях в этом разделе показана модель EB-93.

Имя порта, местоположение и ориентация гнезда изменяются в зависимости от подключаемого источника.

Подключение к компьютеру

Для проецирования изображений с компьютера подключите компьютер одним из следующих способов.

Если используется кабель для подключения к компьютеру из комплекта поставки

Подключите выходной порт компьютера к порту Computer1 или Computer2 на проекторе.

Если используется приобретаемый отдельно кабель USB

Подключите порт USB компьютера к порту USB(TypeB) проектора.

Если используется приобретаемый отдельно кабель HDMI

Подключите порт HDMI компьютера к порту HDMI проектора.

Computer1/2

Audio1/2

USBTypeB

HDMI

• С помощью приобретаемого отдельно кабеля USB проектор можно подключить к компьютеру для проецирования с него изображений. Эта функция называется USB Display (отображение через USB).

s "Проецирование с использованием USB Display" стр.31

• Можно вывести звук на динамик проектора, подключив выходной звуковой порт компьютера к порту проектора Audio1 или Audio2 с помощью приобретаемого отдельно звукового кабеля.

Подключение оборудования

Подключение источников сигнала

Для проецирования изображений с DVD-плеера, видеосигнала VHS и т.п., подключите проектор одним из следующих способов.

Если используется приобретаемый отдельно кабель видео или S-video

Подключите порт видео или S-video источника изображения к порту проектора Video или S-Video.

Если используется дополнительный компонентный видеокабель

s "Дополнительные принадлежности" стр.120

Подключите выходной порт компонентного видеосигнала на источнике изображения к порту Computer1 или Computer2 на проекторе.

Если используется приобретаемый отдельно кабель HDMI

Подключите порт HDMI источника изображения к порту проектора HDMI с использованием приобретаемого отдельно кабеля HDMI.

Video

S-VIDEO

S-Video

Audio(L-R)

Computer1/2

Audio1/2

HDMI

Подключение оборудования

Внимание

• Если источник входного сигнала при подключении к проектору включен, это может привести к ошибкам.

• Если ориентация или форма разъема отличаются, не прилагайте усилий. Таким образом можно повредить устройство или вызвать ошибки в его работе.

• Если порт на подключаемом источнике имеет нестандартную форму, для подключения воспользуйтесь кабелем из комплекта поставки устройства или

дополнительным кабелем.

• При использовании серийно выпускаемого аудиокабеля “2RCA(L/R)/стереофонический штекер mini” убедитесь в том, что на нем есть маркировка Нулевое сопротивление.

• Можно вывести звук на динамик проектора, подключив выходной звуковой порт источника изображения к порту проектора Audio-L/R с помощью приобретаемого отдельно звукового кабеля.

Подключение оборудования

Подключение устройств USB

К проектору можно подключать такие устройства, как накопители USB, дополнительные камеры док. и USB-совместимые жесткие диски и цифровые камеры.

С помощью кабеля USB из комплекта поставки USB-устройства подключите USB-устройство к порту USB(TypeA) на проекторе.

Если подключено устройство с интерфейсом USB, можно вести показ слайдов с памяти USB или цифровой камеры.

"Примеры показа слайдов" стр.45

Если камера для документов подключается во время проецирования изображений с другого источника, нажмите кнопку [USB] на пульте дистанционного управления или кнопку [Source Search] на панели управления, чтобы переключиться на изображения с камеры для документов.

"Автоматическое обнаружение входящих сигналов и смена проецируемого изображения (поиск источника)" стр.30

Внимание

• Соединение может работать неправильно при использовании концентратора USB. Цифровые камеры и устройства памяти USB должны подключаться к проектору напрямую.

• При подключении и использовании USB-совместимых жестких дисков не забудьте подключить адаптер переменного тока, который поставляется вместе с жестким диском.

• Подключите цифровую камеру или жесткий диск к проектору с помощью кабеля USB, поставляемого или рекомендуемого для использования вместе с устройством.

• Используйте USB кабель не длиннее 3 м. Если длина кабеля превышает 3 м, то показ слайдов может работать неправильно.

Подключение оборудования

Удаление устройств USB

По окончании проецирования извлеките USB-устройство из проектора. Выключайте питание цифровых камер, жестких дисков и подобных устройств перед отключением их от проектора.

Подключение внешнего оборудования

Для вывода изображений и звука можно подключить внешний монитор или колонки. Подключить к проектору микрофон, можно выводить звук с него через проектор.

При выводе изображений на внешний монитор

Подключите внешний монитор к порту Monitor Out с помощью кабеля из комплекта поставки внешнего монитора.

При выводе изображений на внешние колонки

Подключите внешние колонки к порту Audio Out на проекторе с помощью приобретаемого отдельно звукового кабеля.

MonitorOut

AudioOut

Подключение оборудования

• Если для параметра Режим ожидания установлено значение Связь вкл., в режиме ожидания проектора можно выводить изображения на внешний

экран. s Расширен. — Режим ожидания стр.83

• На внешний монитор выводятся только аналоговые сигналы RGB с порта Computer1. Вывод сигналов с других портов и компонентного видеосигнала невозможен.

• На внешнем мониторе не отображаются экраны настройки функций, например "Корр-ия трапеции", меню Настройка и экраны справки.

• При подключении штекера звукового кабеля к порту Audio Out звук перестает воспроизводиться через встроенные динамики проектора и

переключается на внешний выход.

Подключение кабеля LAN (только EB-93)

Подключите сетевой порт сетевого концентратора или другого устройства к порту LAN проектора с помощью приобретаемого отдельно кабеля 100BASE-TX или 10BASE-T.

Во избежание неисправностей используйте экранированный кабель LAN категории 5.

Основные операции

В этой главе описаны проецирование и настройка изображений.

Проецирование изображений

От установки к проецированию

В этом разделе описаны процедуры подключения проектора к компьютеру с использованием соответствующего кабеля и проецирования изображений.

Откройте переключатель подавления сигнала аудио/видео.

Включите компьютер.

Если изображение не проецируется, его можно изменить одним из следующих способов.

• Нажмите кнопку [Source Search] на пульте дистанционного

• Нажмите кнопку целевого порта на пульте дистанционного

Переключите вывод изображения с компьютера.

Если используется ноутбук, необходимо переключить вывод на экран с компьютера.

Удерживайте нажатой клавишу Fn (функциональная клавиша) и нажмите клавишу b.

Этот способ зависит от используемого компьютера. См.

управления или на панели управления.

"Автоматическое обнаружение входящих сигналов и смена

проецируемого изображения (поиск источника)" стр.30

управления.

"Переключение на необходимое изображение с помощью пульта

дистанционного управления" стр.31

документацию на компьютер.

Подключите проектор к электрической розетке с использованием кабеля питания.

Подключите проектор к компьютеру с использованием соответствующего кабеля.

Включите проектор.

Когда изображение появится на экране, настройте его, если это необходимо.

s "Коррекция трапецеидальных искажений" стр.35 s "Регулировка фокуса" стр.39

Проецирование изображений

Автоматическое обнаружение входящих сигналов и смена проецируемого изображения (поиск источника)

Для проецирования изображений с порта, на который в данный момент поступает сигнал, нажмите кнопку [Source Search].

Поскольку проецируются изображения только с портов, на которые поступает сигнал, таким образом можно быстро начать проецировать нужные изображения.

Использование пульта

дистанционного управления

Использование панели

управления

Если на входе нет сигнала, выводится следующий экран.

Пример: EB-93

* только EB-93.

Если подключены два и более источников изображения, нажимайте кнопку [Source Search], пока не появится нужное.

Перед выполнением этой операции подключите видеоаппаратуру и запустите воспроизведение.

+ 121 hidden pages
