Epson 910W User Manual
®
PowerLite
900/910W
Manual del usuario
Contenido
Introducción al proyector........................................................................................................................... 9
Funciones del proyector....................................................................................................................... 9
Anotaciones utilizadas en la documentación...................................................................................... 13
Dónde obtener más información ........................................................................................................ 14
Ubicación de las piezas del proyector................................................................................................ 14
Configuración del proyector .................................................................................................................... 21
Colocación del proyector.................................................................................................................... 21
Conexiones del proyector................................................................................................................... 25
Contenido de la caja del producto ................................................................................................. 10
Componentes adicionales ............................................................................................................ 12
Equipo adicional y piezas de repuesto .......................................................................................... 12
Información de garantía................................................................................................................. 13
Piezas del proyector: Frontal/superior........................................................................................... 15
Piezas del proyector: Posterior...................................................................................................... 16
Piezas del proyector: Base............................................................................................................ 17
Piezas del proyector: Panel de control .......................................................................................... 18
Piezas del proyector: Control remoto ............................................................................................ 19
Opciones de configuración e instalación del proyector.................................................................. 21
Distancia de proyección ................................................................................................................ 23
Conexión de computadoras........................................................................................................... 25
Conexión de una computadora para video y audio USB........................................................... 26
Conexión de una computadora para video VGA....................................................................... 27
Conexión de una computadora para video y audio HDMI......................................................... 28
Conexión de una computadora para control del mouse USB ................................................... 28
Conexión de una computadora para sonido ............................................................................. 29
Conexión de fuentes de video....................................................................................................... 30
Conexión de una fuente de video HDMI ................................................................................... 30
Conexión de una fuente de video componente a VGA ............................................................. 31
Conexión de una fuente de video compuesto........................................................................... 32
Conexión de una fuente de video S-Video................................................................................ 32
3

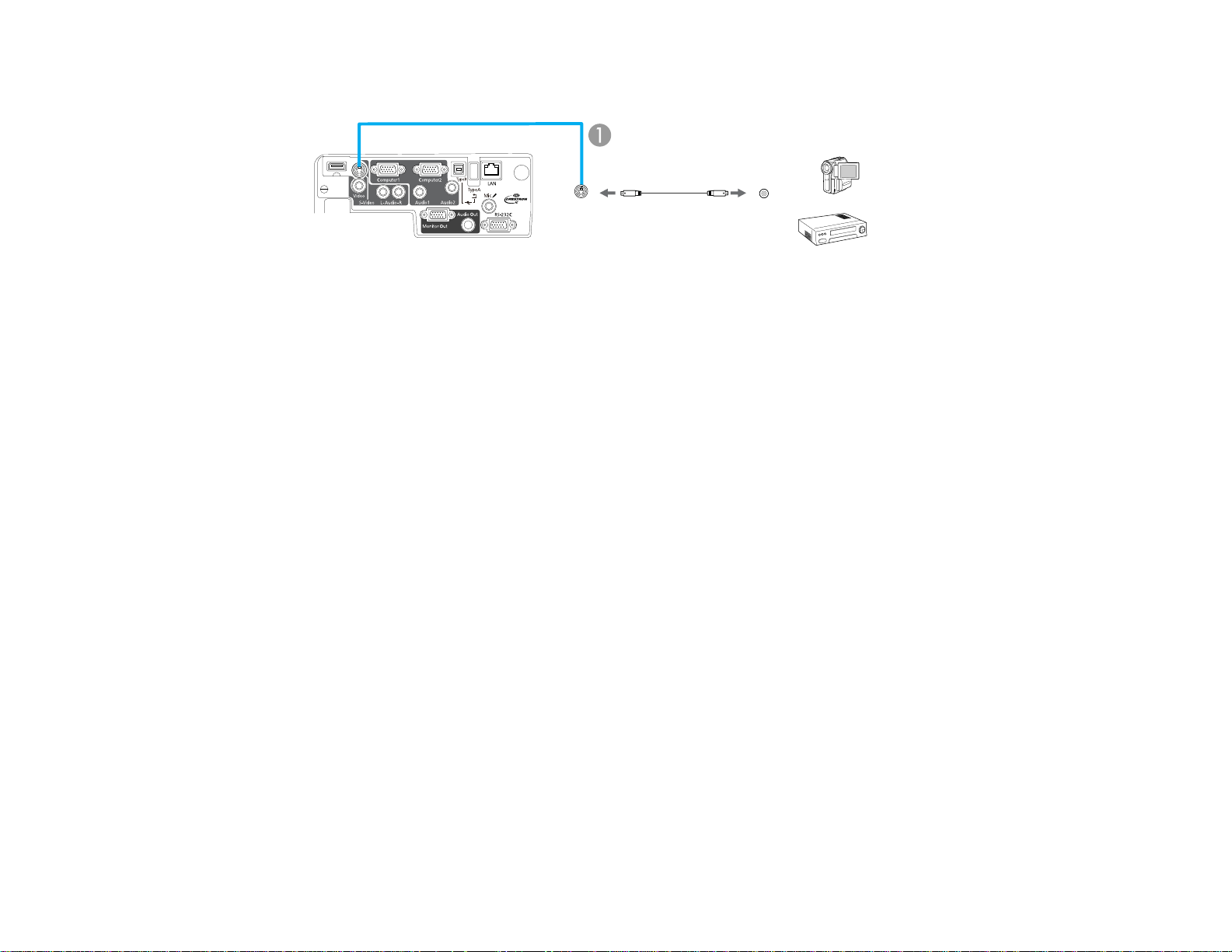

Conexión de una fuente de video para sonido.......................................................................... 33
Conexión de un monitor de computadora externo......................................................................... 34

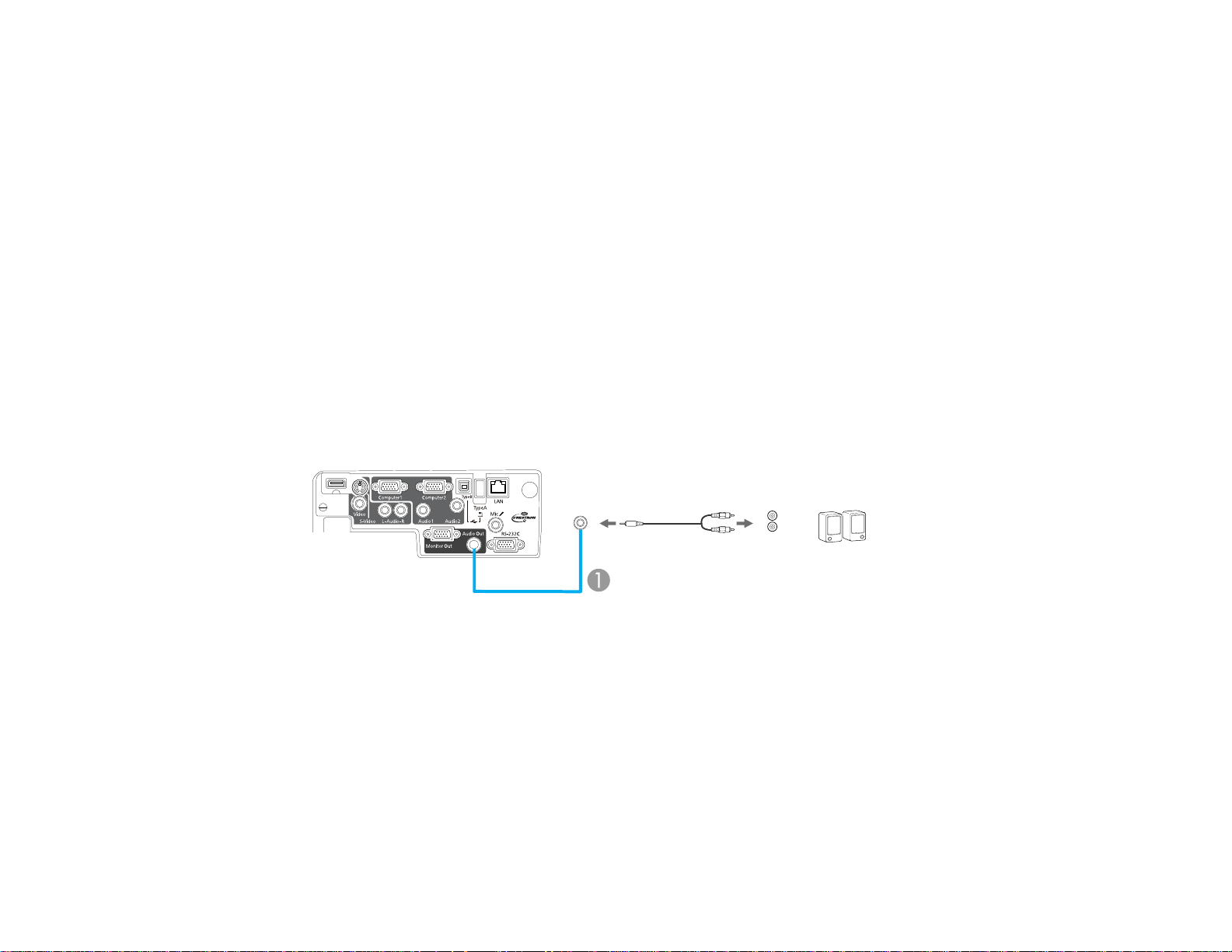

Conexión de altavoces externos.................................................................................................... 35
Conexión de un micrófono............................................................................................................. 35
Conexión de dispositivos USB externos........................................................................................ 36
Proyección desde un dispositivo USB ...................................................................................... 36
Conexión de un dispositivo USB o una cámara al proyector..................................................... 37
Selección de la fuente USB conectada al proyector ................................................................. 37
Desconexión de un dispositivo USB o una cámara del proyector............................................. 38
Conexión de una cámara de documentos..................................................................................... 38

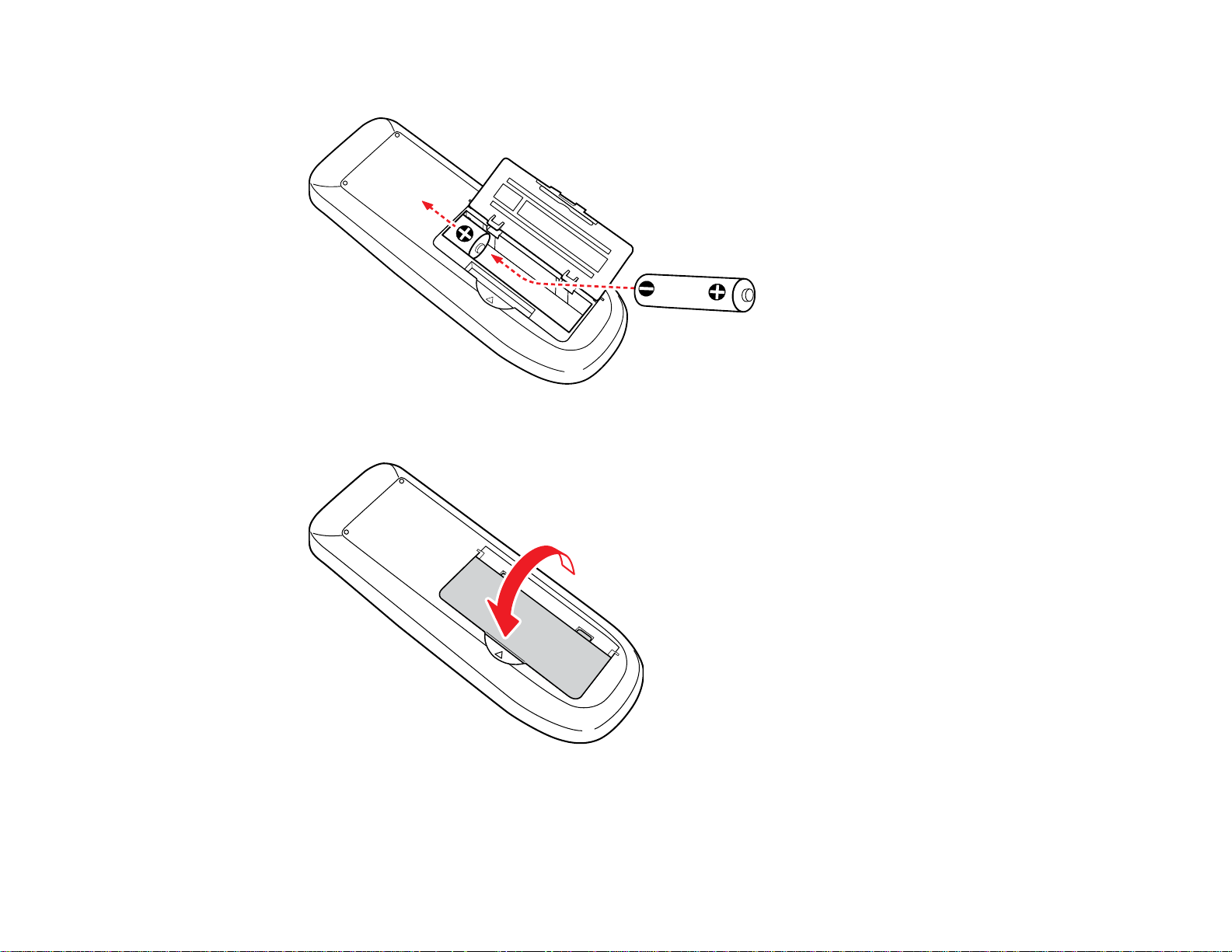

Instalación de las pilas del control remoto.......................................................................................... 39

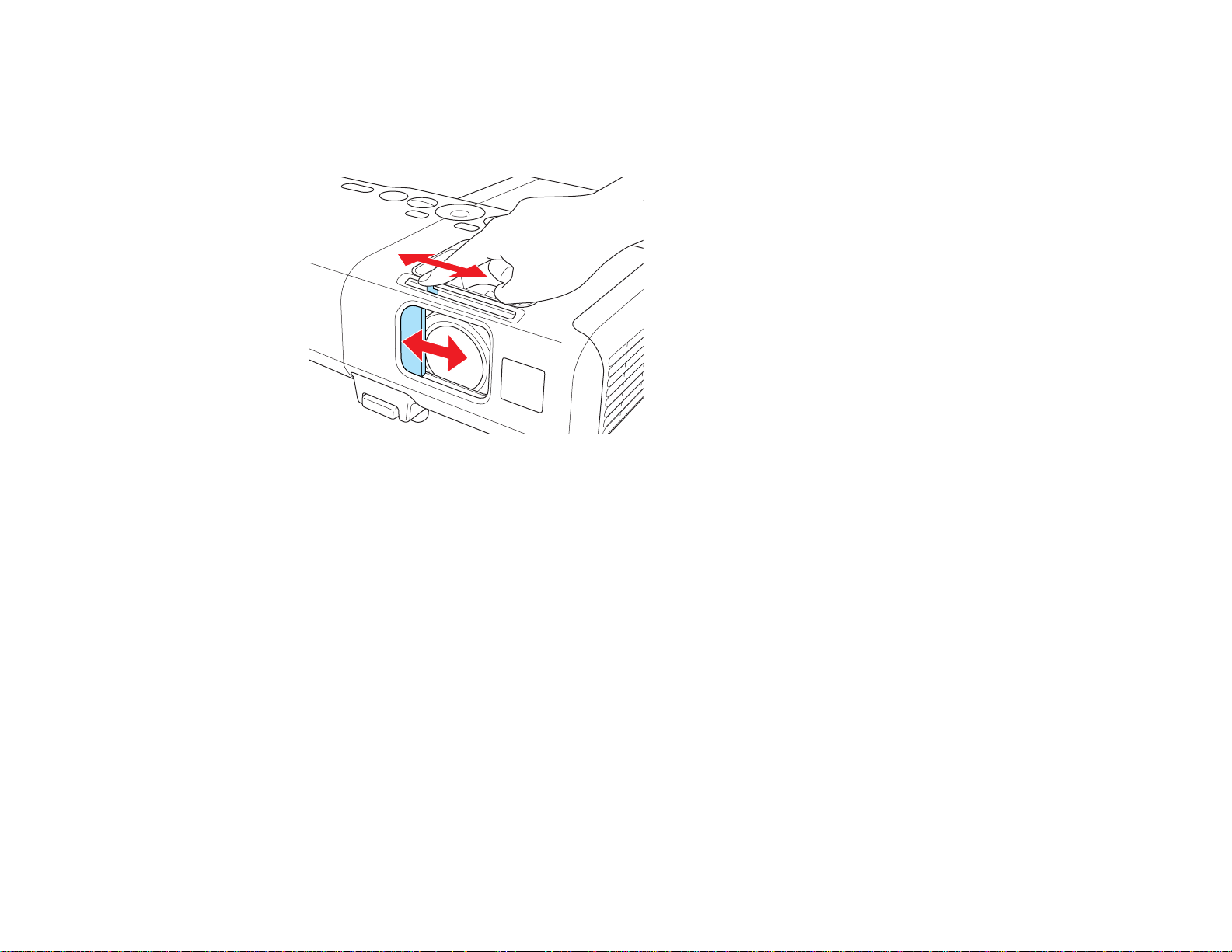

Apertura de la cubierta de la lente...................................................................................................... 41
Uso del proyector en una red................................................................................................................... 42
Proyección en una red inalámbrica.................................................................................................... 42

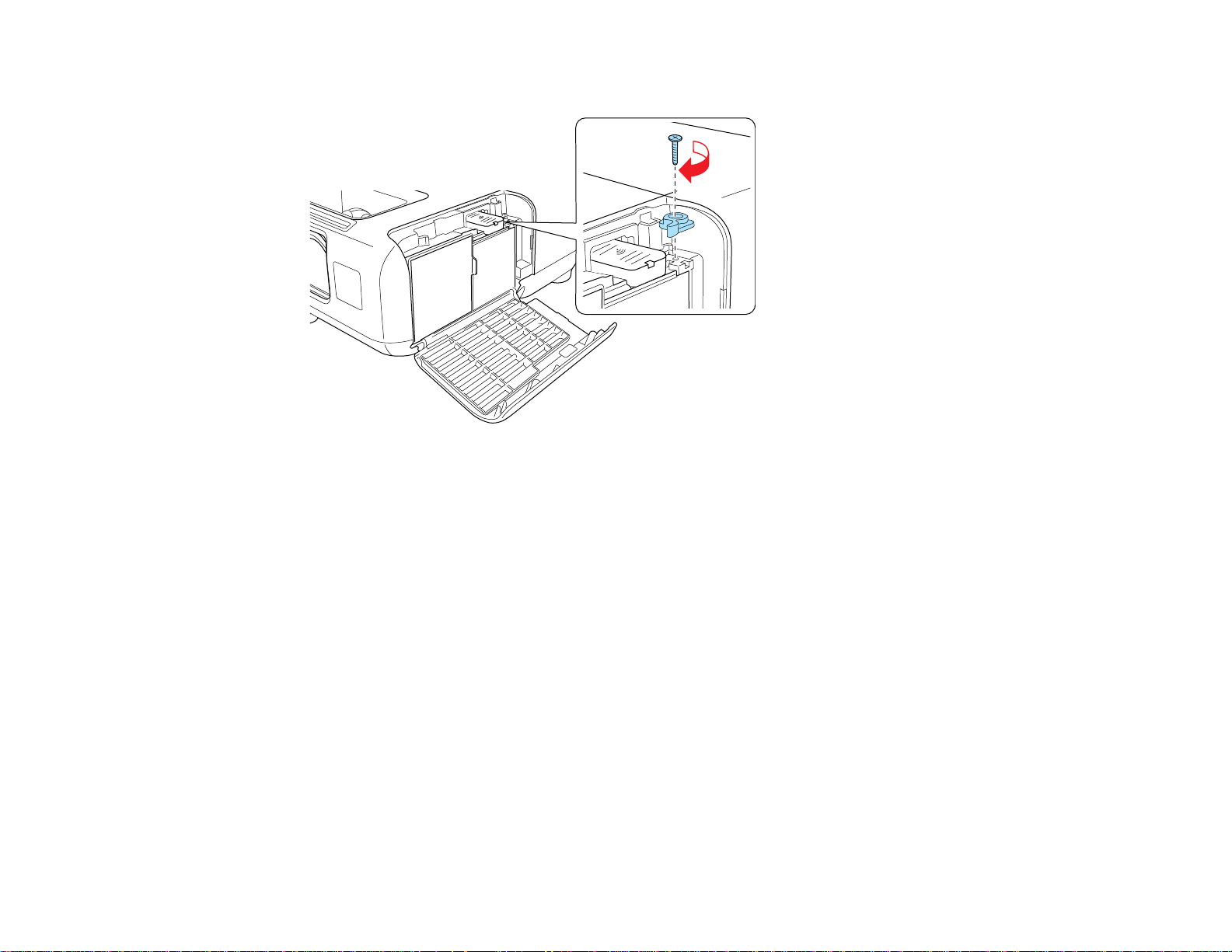

Instalación del módulo LAN inalámbrico........................................................................................ 43
Uso de Quick Wireless Connection (Windows solamente)............................................................ 45
Selección manual de los ajustes de red inalámbrica..................................................................... 46
Ajustes del menú LAN inalámbrica........................................................................................... 48
Selección de los ajustes de red inalámbrica en Windows ............................................................. 50
Selección de los ajustes de red inalámbrica en Mac OS ............................................................... 50
Configuración de la seguridad de la red inalámbrica..................................................................... 51
Ajustes del menú Seguridad inalámbrica.................................................................................. 52
Configuración de avisos por correo electrónico de la red del proyector ............................................. 53
Mensajes de aviso por correo electrónico del proyector en red..................................................... 54
Configuración del control con SNMP.................................................................................................. 55

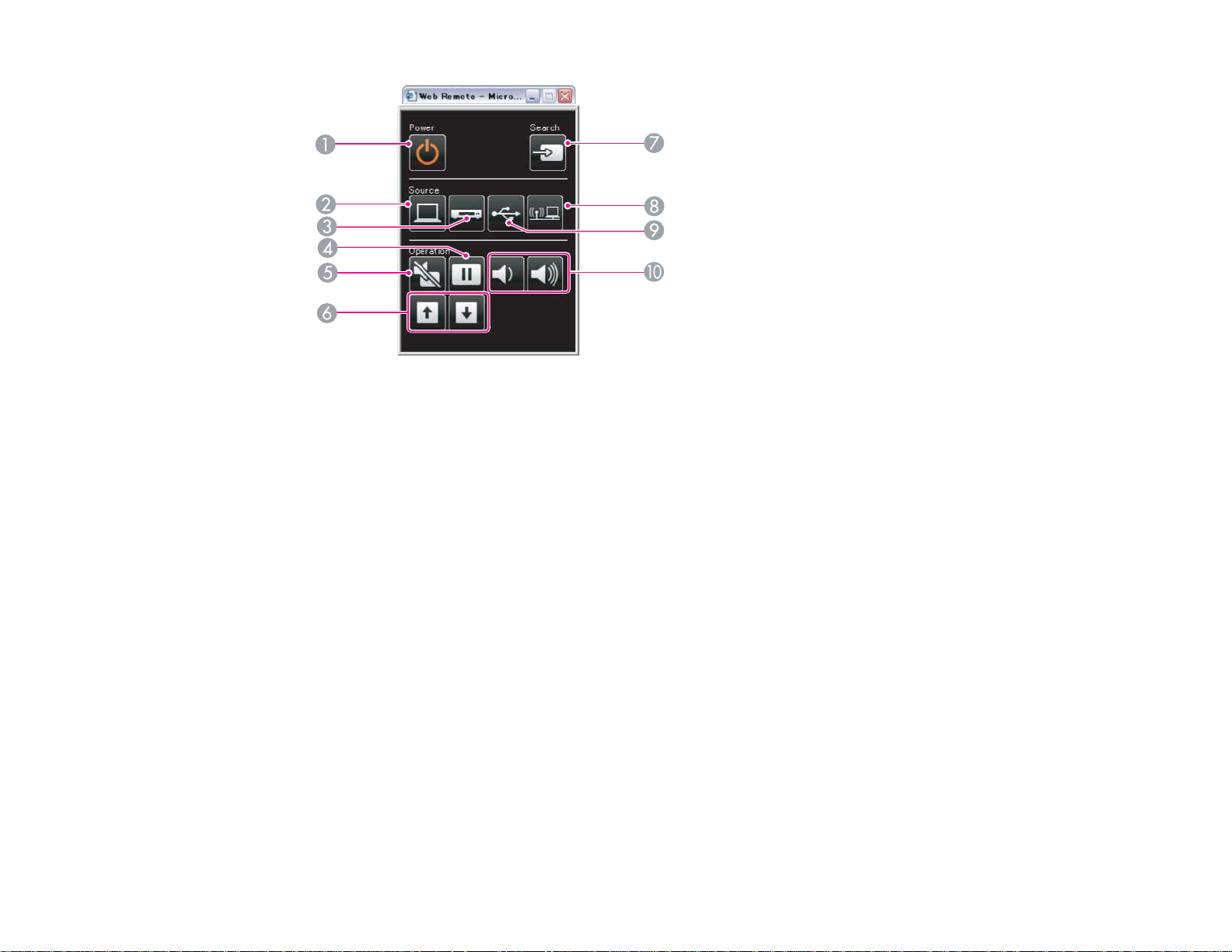

Control de un proyector en la red con un navegador web.................................................................. 56
Soporte de Crestron RoomView......................................................................................................... 57
Configuración del soporte Crestron RoomView............................................................................. 58
Control de un proyector de red con Crestron RoomView .............................................................. 59
Uso de las funciones básicas del proyector........................................................................................... 61
Encendido del proyector..................................................................................................................... 61
Apagado del proyector....................................................................................................................... 63
Selección del idioma de los menús del proyector............................................................................... 65
4

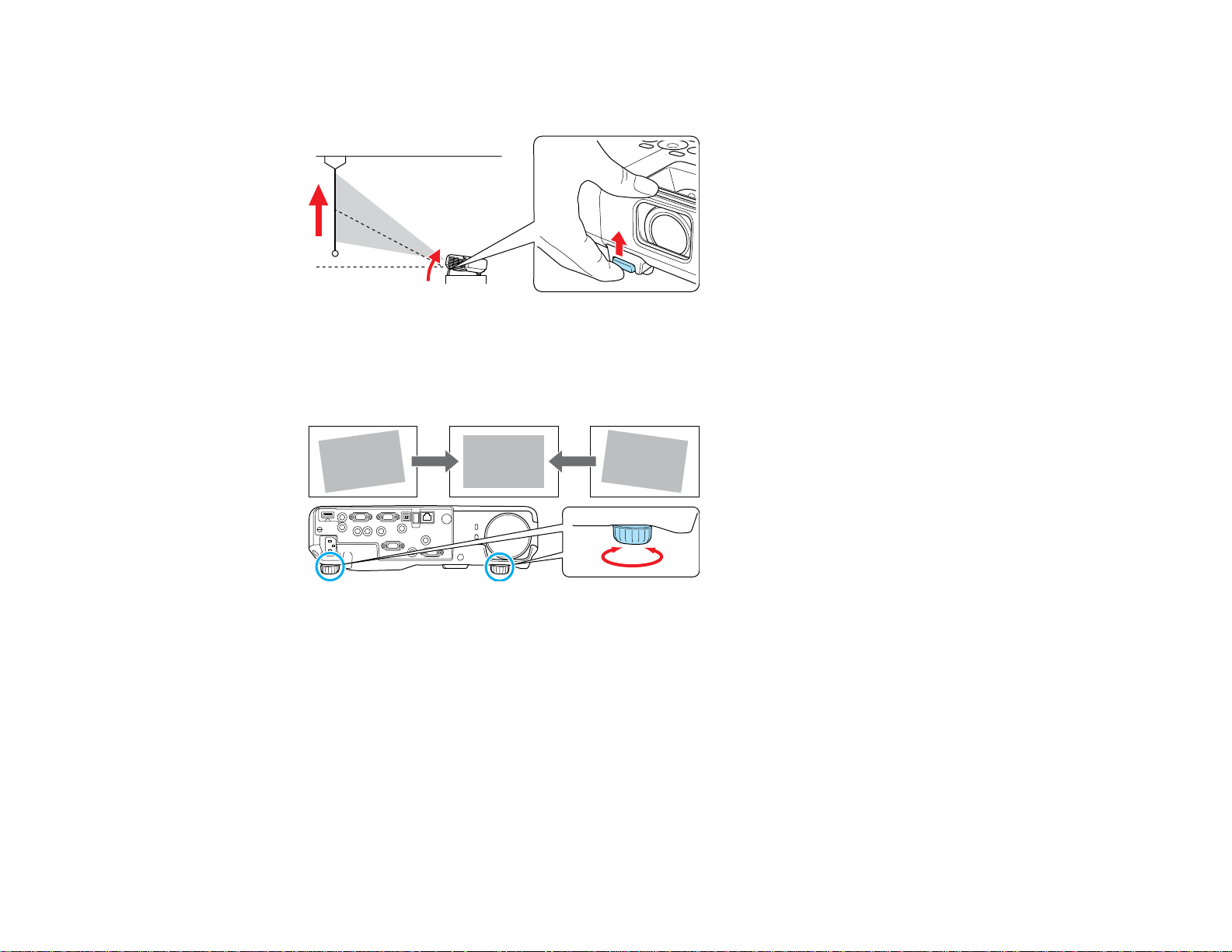

Ajuste de la altura de la imagen ......................................................................................................... 66
Forma de la imagen ........................................................................................................................... 68
Corrección de la forma de la imagen con Quick Corner ................................................................ 68
Corrección de la forma de la imagen con los botones de corrección trapezoidal .......................... 69
Reajuste del tamaño de la imagen con el anillo de zoom................................................................... 70
Enfoque de la imagen con el anillo de enfoque.................................................................................. 71
Operación del control remoto............................................................................................................. 71
Uso del control remoto como mouse inalámbrico.......................................................................... 72
Uso del control remoto como puntero para presentaciones .......................................................... 74
Selección de una fuente de imagen ................................................................................................... 75
Modos de proyección......................................................................................................................... 76
Cambio del modo de proyección con el control remoto................................................................. 77
Cambio del modo de proyección mediante los menús .................................................................. 77
Relación de aspecto de la imagen ..................................................................................................... 78
Cambio de la relación de aspecto de la imagen ............................................................................ 79
Relaciones de aspecto de imagen disponibles.............................................................................. 79
Modo de color..................................................................................................................................... 80
Cambio del modo de color............................................................................................................. 81
Modos de color disponibles........................................................................................................... 82
Activación del Iris automático........................................................................................................ 82
Control del volumen con los botones de volumen.............................................................................. 83
Proyección de una presentacióncon diapositivas.............................................................................. 84
Presentaciones con diapositivas................................................................................................... 85
Tipos de archivos compatibles con la función Slideshow.............................................................. 85
Inicio de una presentación............................................................................................................. 86

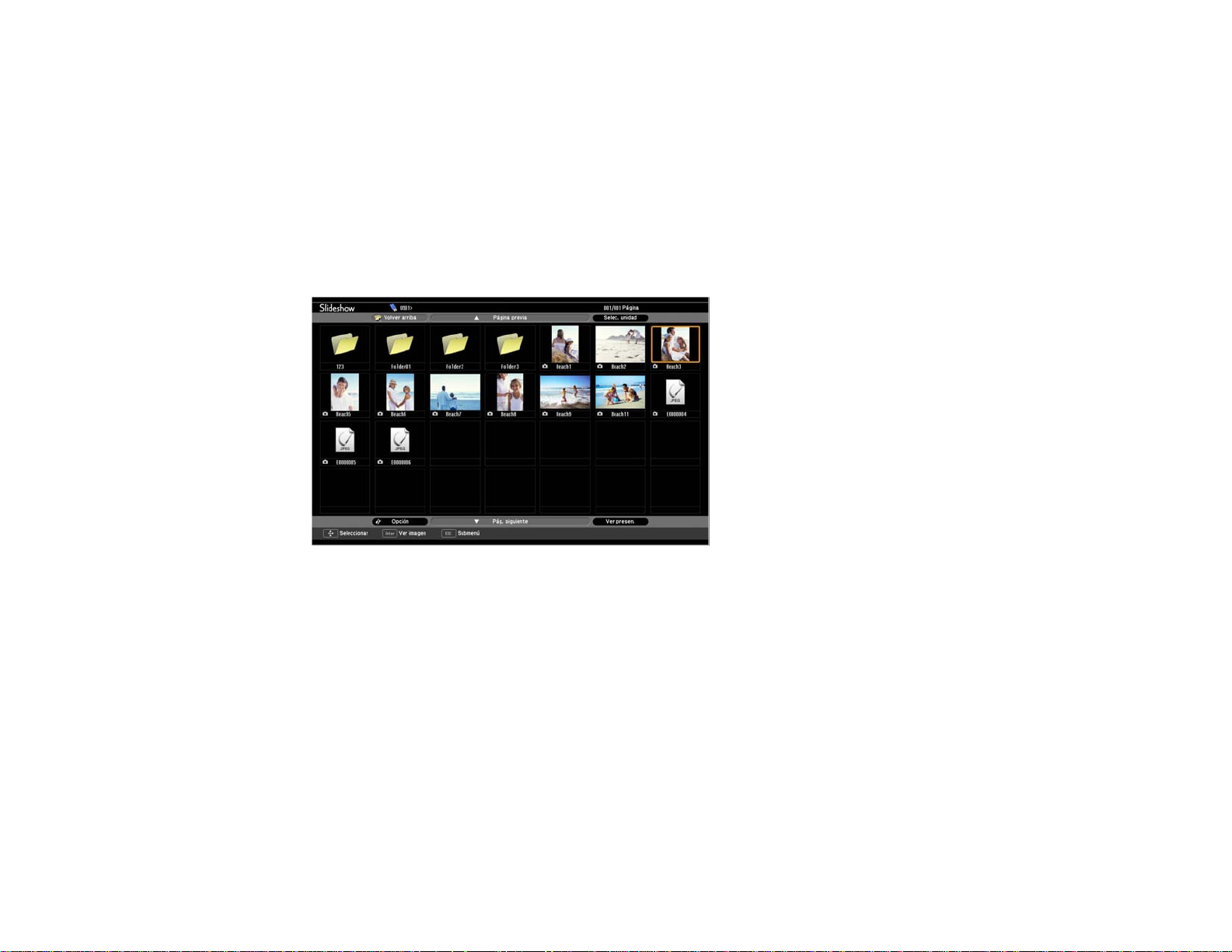

Opciones de visualización de Slideshow.................................................................................. 87
Ajuste de las funciones del proyector..................................................................................................... 89
Apagado temporal de la imagen y el sonido....................................................................................... 89
Interrupción temporal de la imagen de video...................................................................................... 90
Ampliación y reduccióndel tamaño de las imágenes......................................................................... 90
Recursos de seguridad del proyector................................................................................................. 91
Tipos de seguridad por contraseña............................................................................................... 92

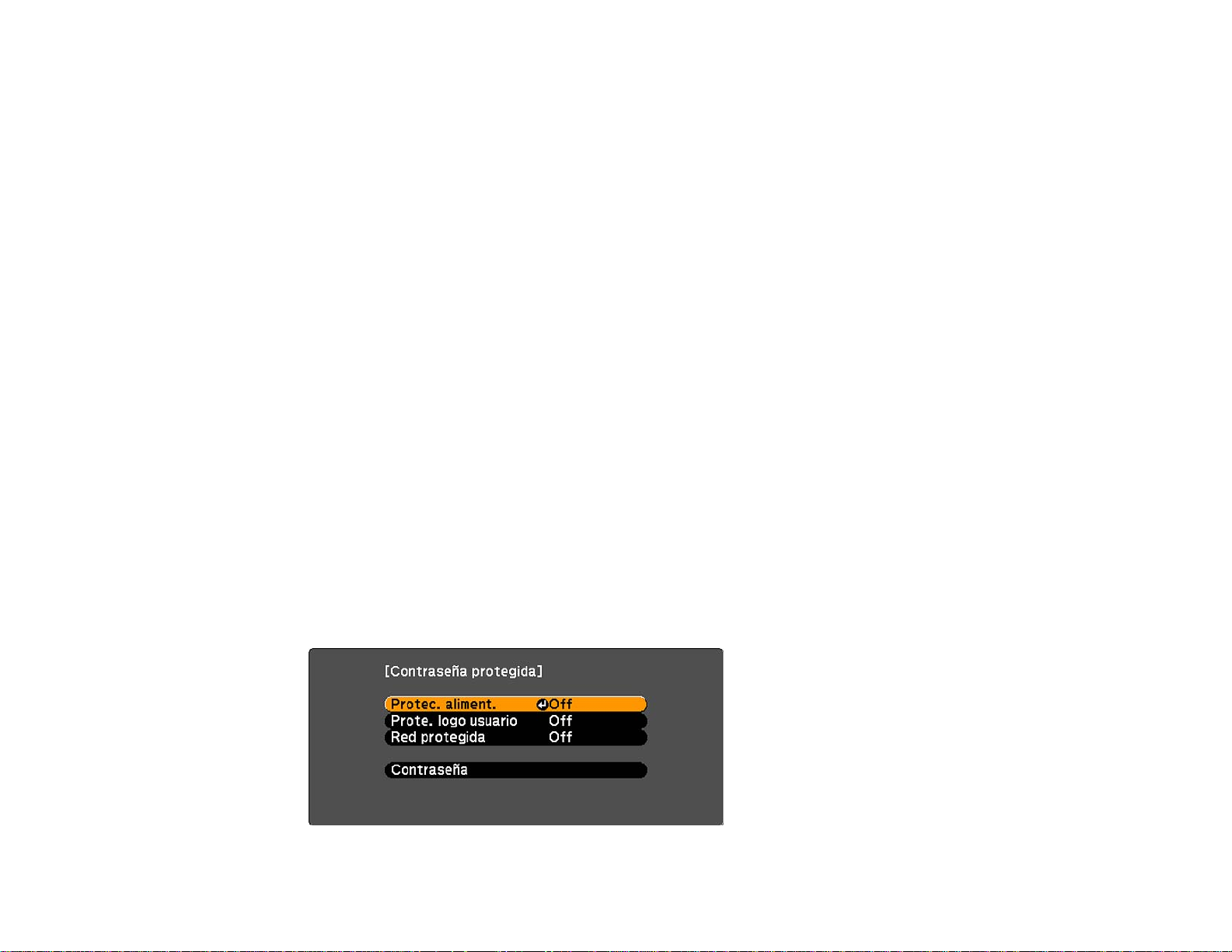

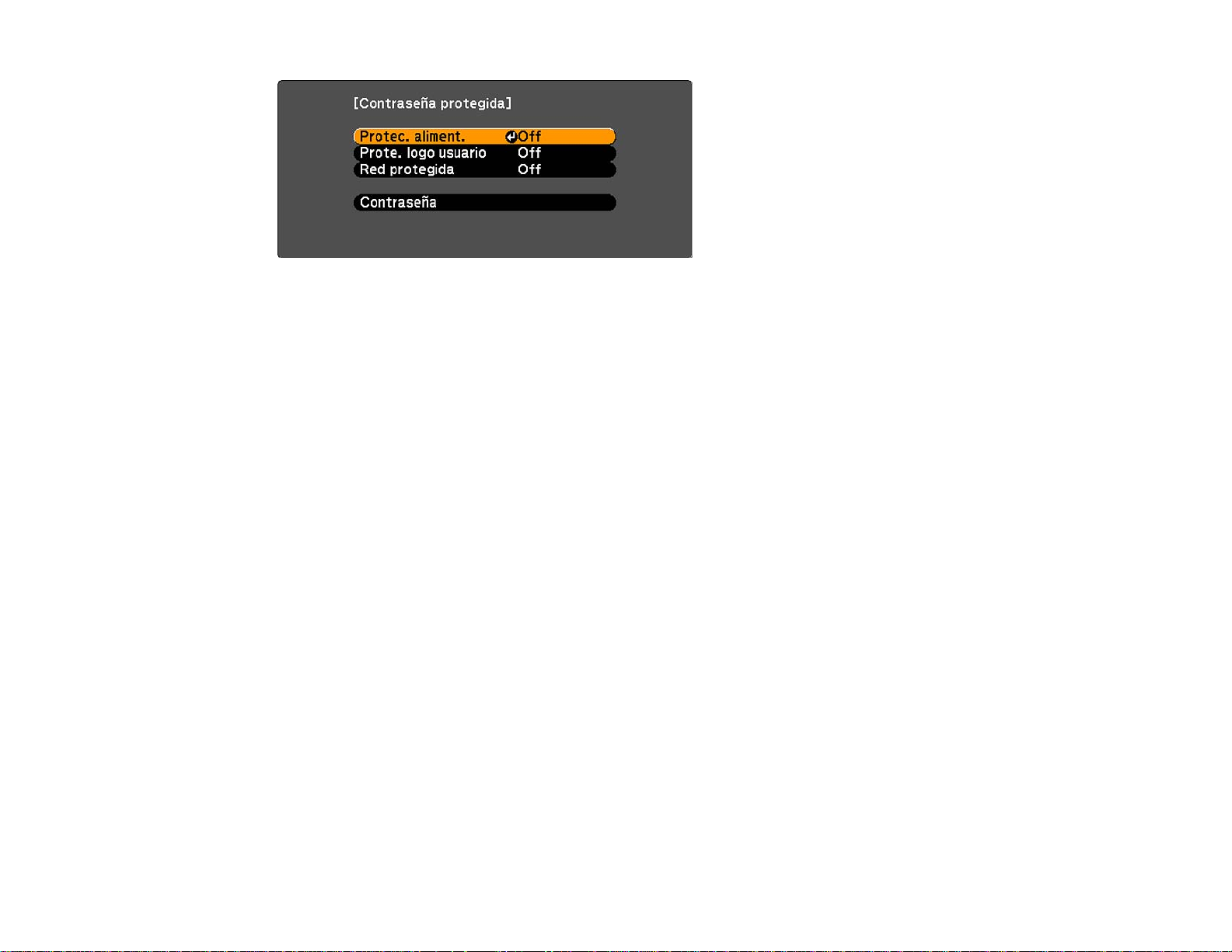

Configuración de una contraseña ............................................................................................. 92
5
Selección de tipos de seguridad por contraseña ...................................................................... 93

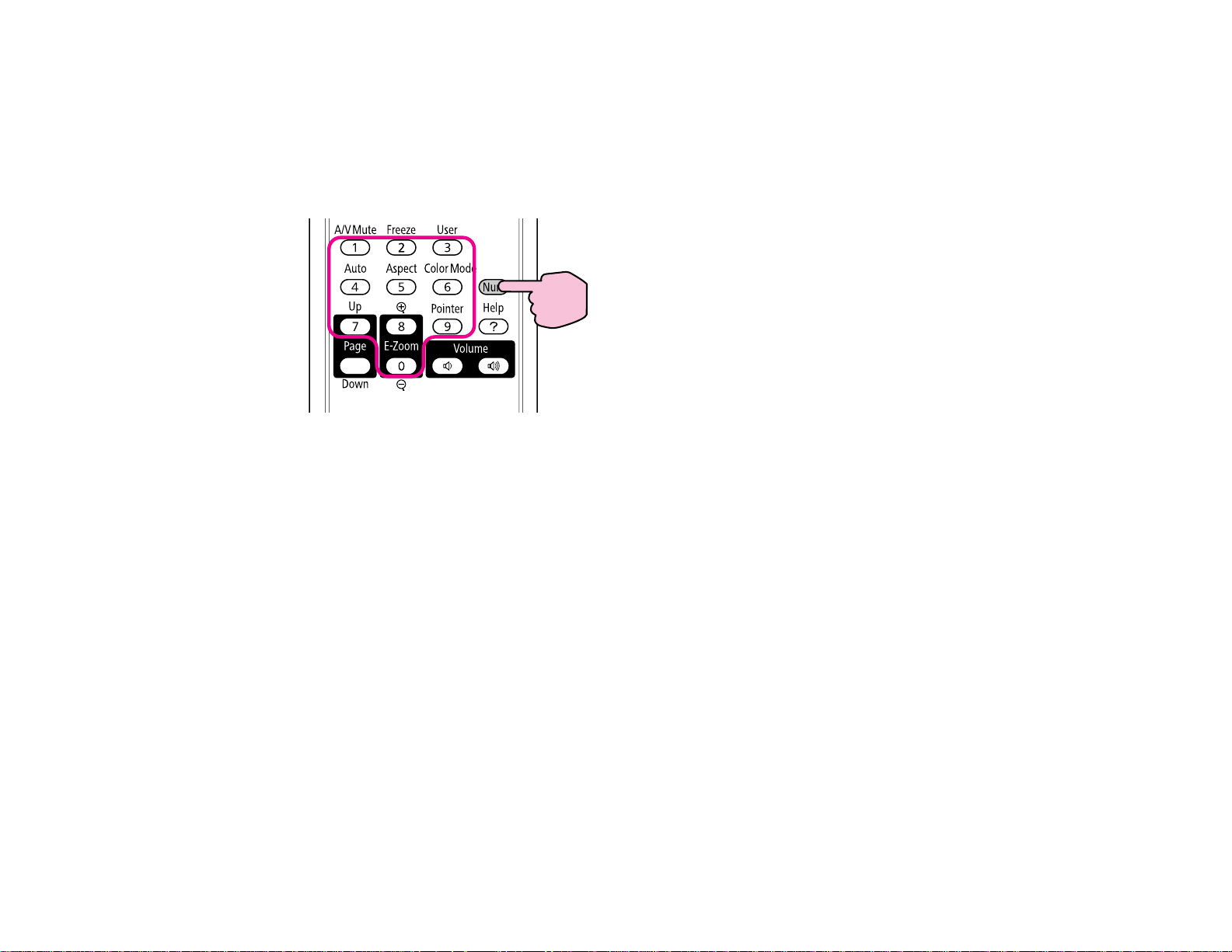

Ingreso de una contraseña para usar el proyector.................................................................... 94
Captura de una imagen de logotipo para mostrar..................................................................... 96
Bloqueo de los botones del proyector............................................................................................ 98
Desbloqueo de los botones del proyector................................................................................. 99

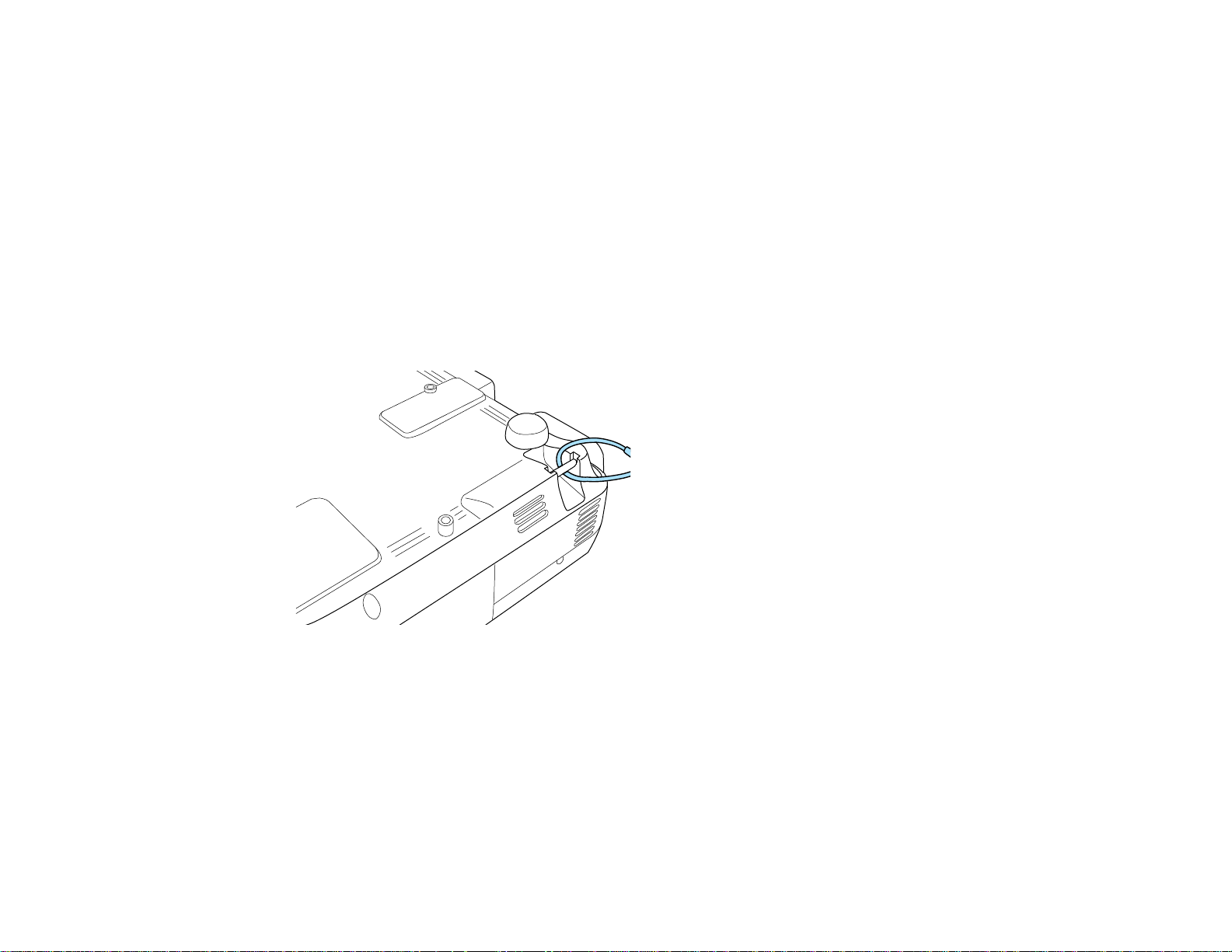

Instalación de un cable de seguridad ............................................................................................ 99
Creación de un patrónde usuario para mostrar................................................................................. 99
Configuración de los ajustes de menús................................................................................................ 101
Uso de los menús del proyector....................................................................................................... 101

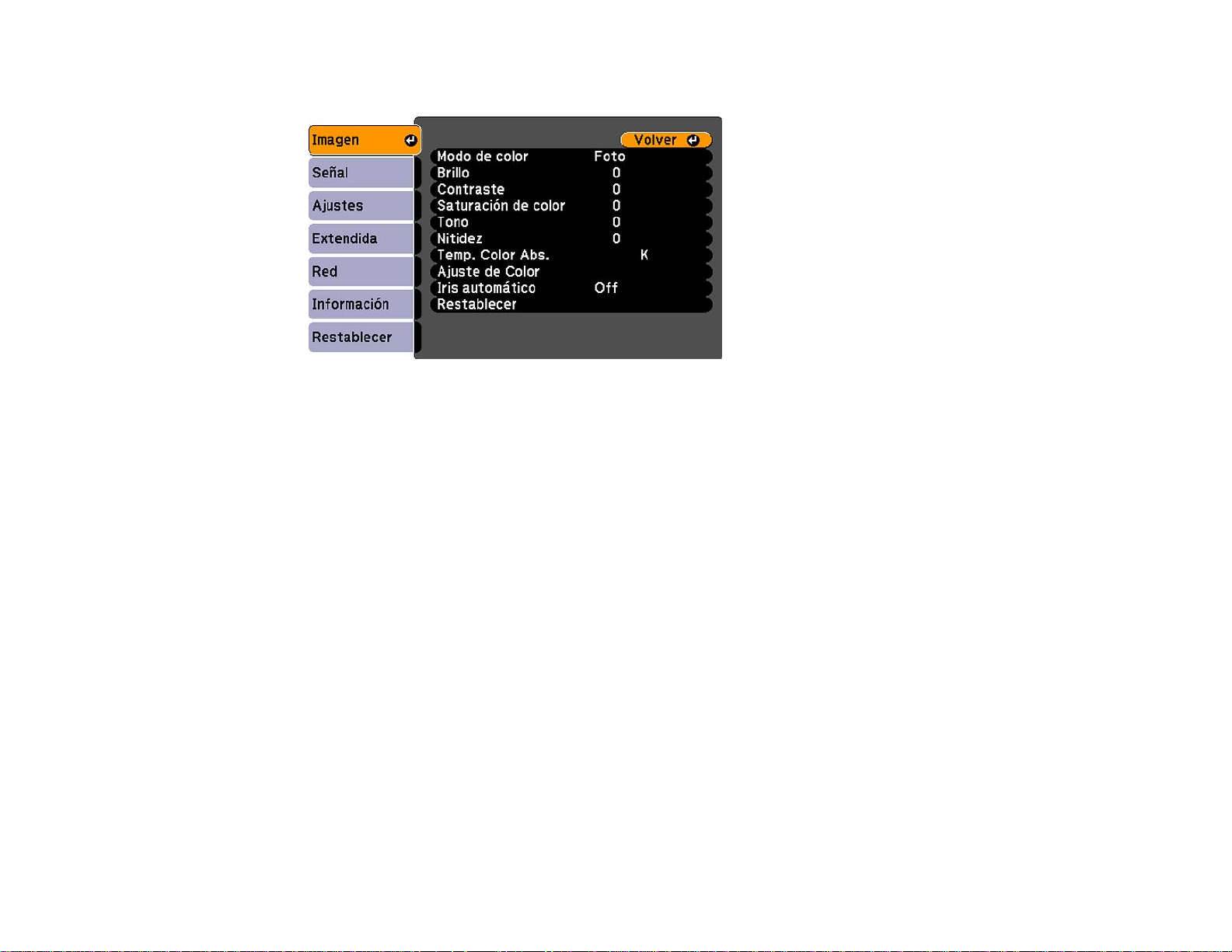

Ajustes de calidad de la imagen: menú Imagen............................................................................... 103
Ajustes de la señal de entrada: menú Señal .................................................................................... 104

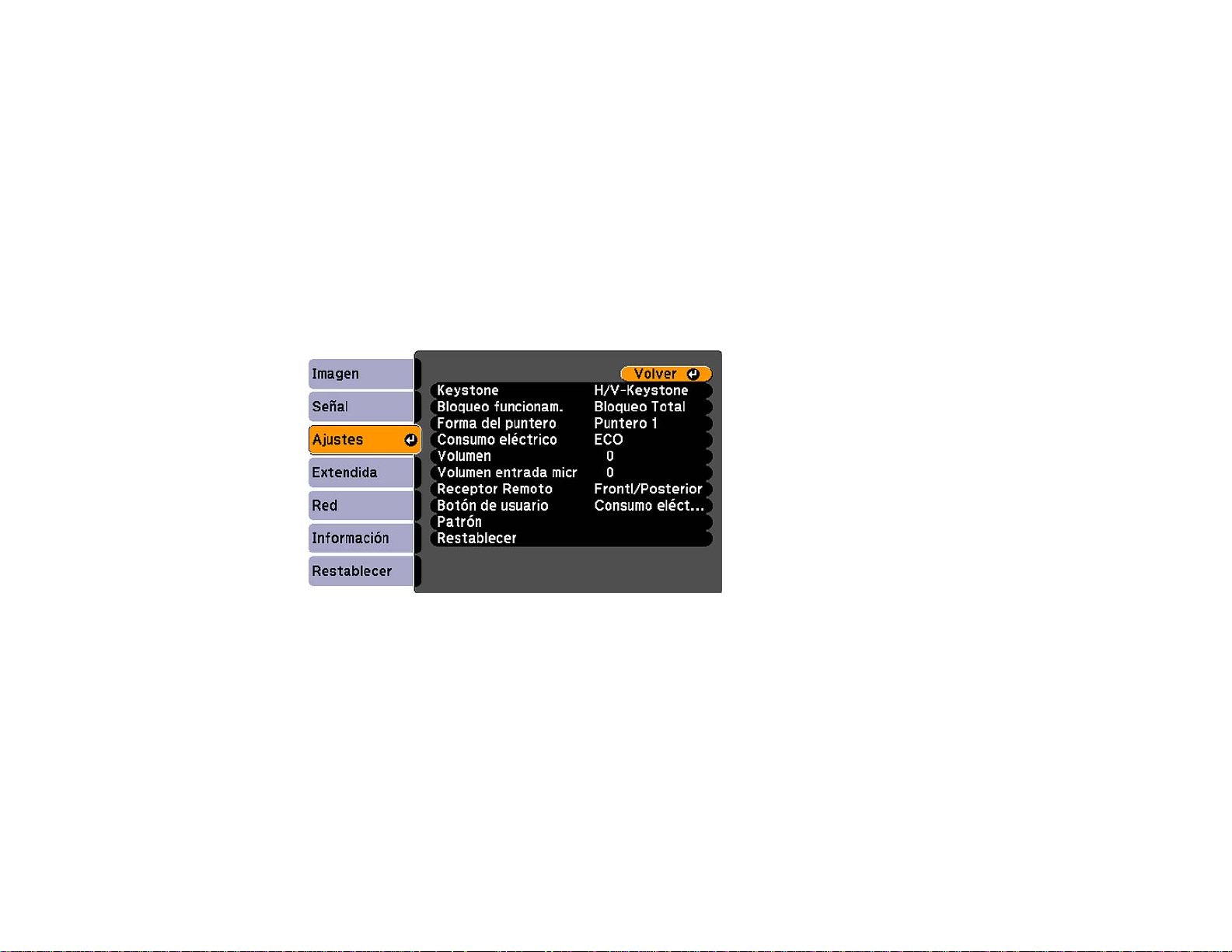

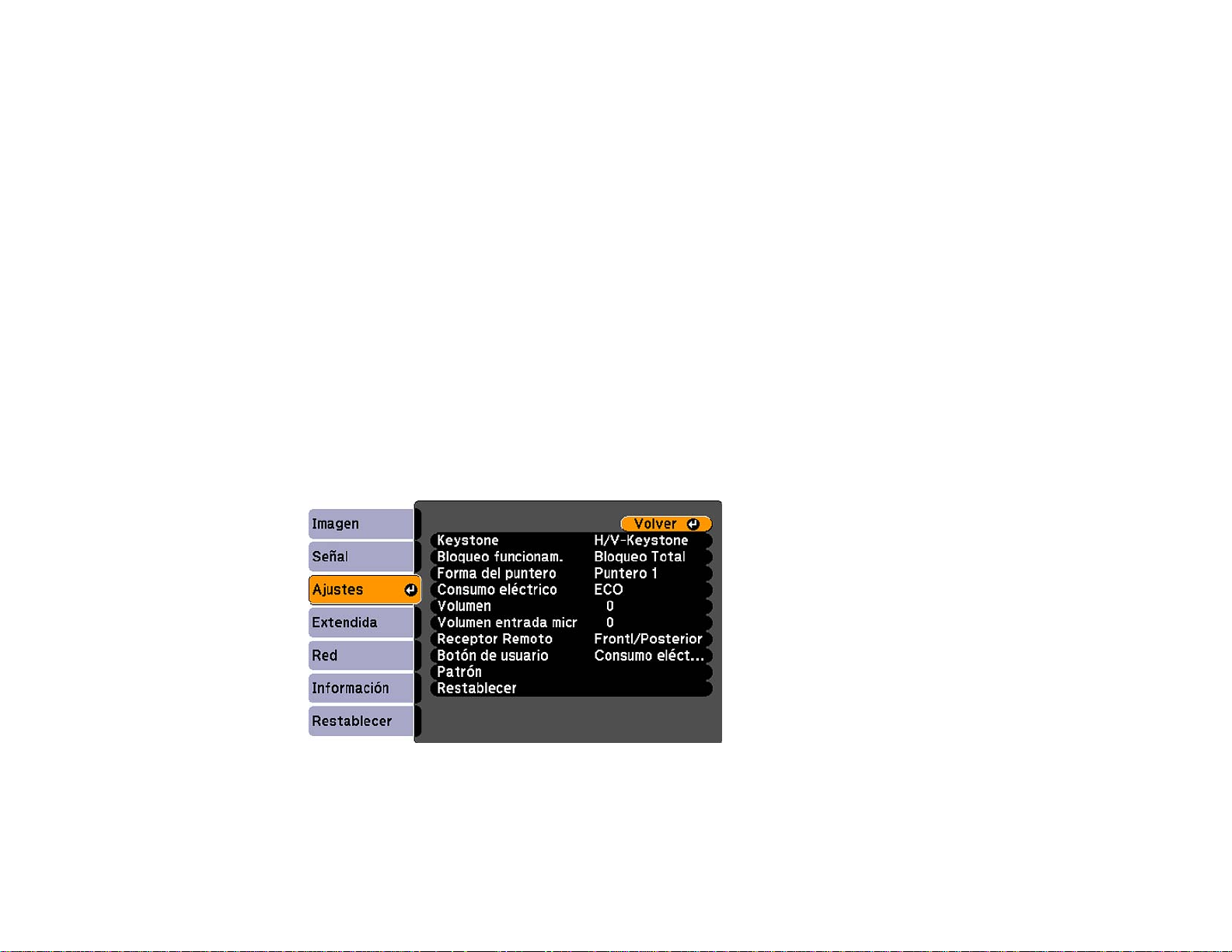

Ajustes de las características del proyector: menú Ajustes.............................................................. 107
Ajustes de configuración del proyector: menú Extendida................................................................. 111

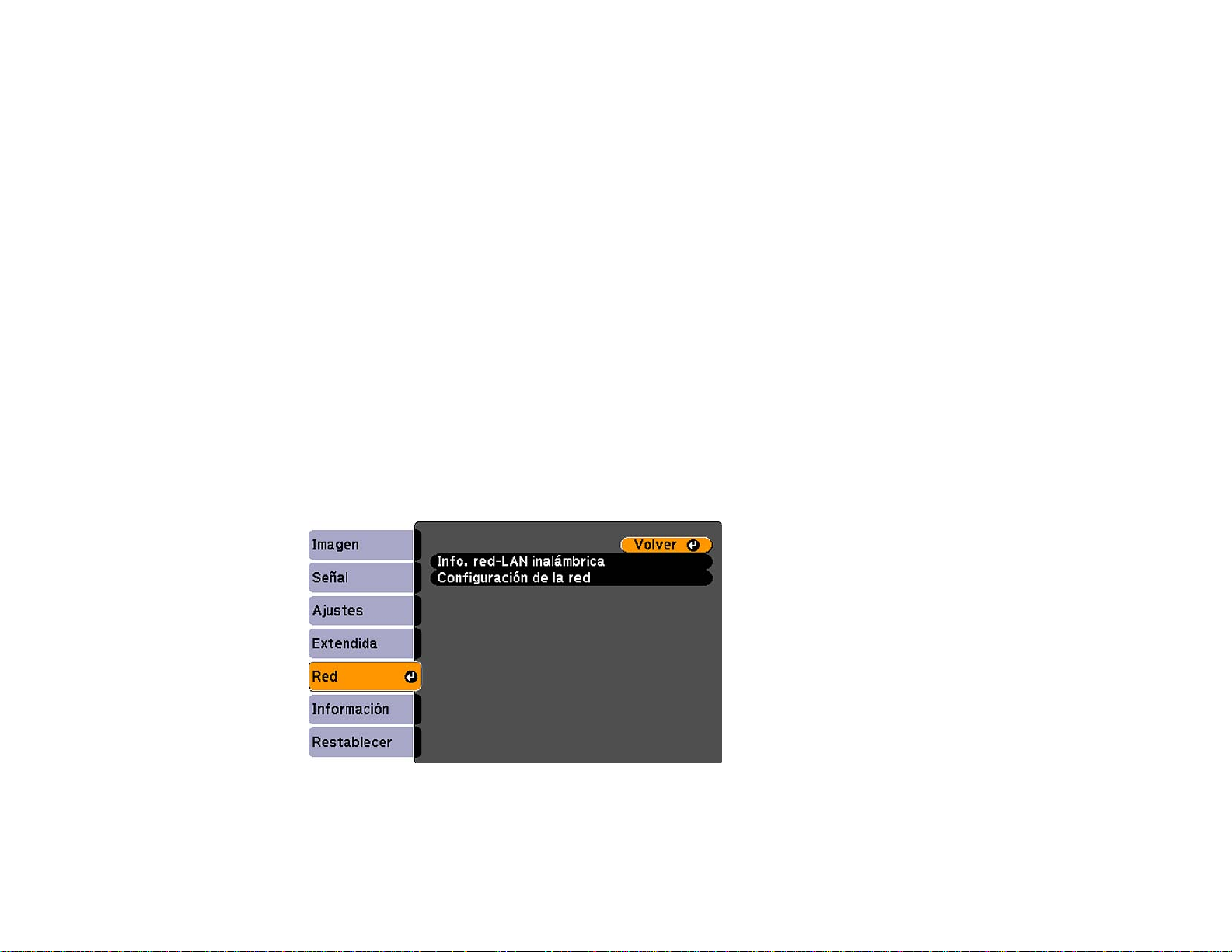

Ajustes de red del proyector: menú Red .......................................................................................... 114
Pantalla de información del proyector: menú Información................................................................ 115
Lista de los códigos de Event ID.................................................................................................. 117
Opciones de restablecimiento del proyector: menú Restablecer ..................................................... 118
Mantenimiento y transporte del proyector............................................................................................ 120
Mantenimiento del proyector............................................................................................................ 120
Limpieza de la lente..................................................................................................................... 120
Limpieza de la carcasa del proyector .......................................................................................... 121
Mantenimiento del filtro y las salidas de aire ............................................................................... 121
Limpieza del filtro y de las salidas de aire............................................................................... 121
Reemplazo del filtro de aire .................................................................................................... 122
Mantenimiento de la lámpara del proyector................................................................................. 124
Reemplazo de la lámpara....................................................................................................... 125
Restablecimiento del temporizador de la lámpara.................................................................. 130
Reemplazo de las pilas del control remoto.................................................................................. 131
Transporte del proyector.................................................................................................................. 133
Solución de problemas........................................................................................................................... 134
Consejos para resolver problemas de proyección ........................................................................... 134
Indicadores de estado del proyector ................................................................................................ 134
Uso del sistema de ayuda del proyector........................................................................................... 137
6
Solución de problemas de imagen o sonido..................................................................................... 138
Soluciones para cuando no aparecen imágenes......................................................................... 138
Soluciones para cuando la imagen es incorrecta con USB Display............................................. 139
Soluciones para cuando aparece el mensaje "Sin Señal"........................................................... 139
Visualización desde una computadora portátil con Windows ................................................. 140
Visualización desde una computadora portátil Mac................................................................ 140
Soluciones para cuando aparece el mensaje "No Soportado" .................................................... 141
Soluciones para cuando sólo aparece parte de la imagen.......................................................... 141
Soluciones para cuando la imagen no es rectangular................................................................. 142
Soluciones para cuando la imagen contiene ruido o estática...................................................... 142
Soluciones para cuando la imagen está borrosa......................................................................... 143
Soluciones para cuando el brillo o los colores de la imagen son incorrectos .............................. 144
Soluciones para cuando no hay sonido o el volumen es bajo ..................................................... 145
Soluciones a problemas con el micrófono................................................................................... 145
Solución de problemas de funcionamiento del proyector o del control remoto................................. 146
Soluciones a problemas de alimentación o apagado del proyector............................................. 146

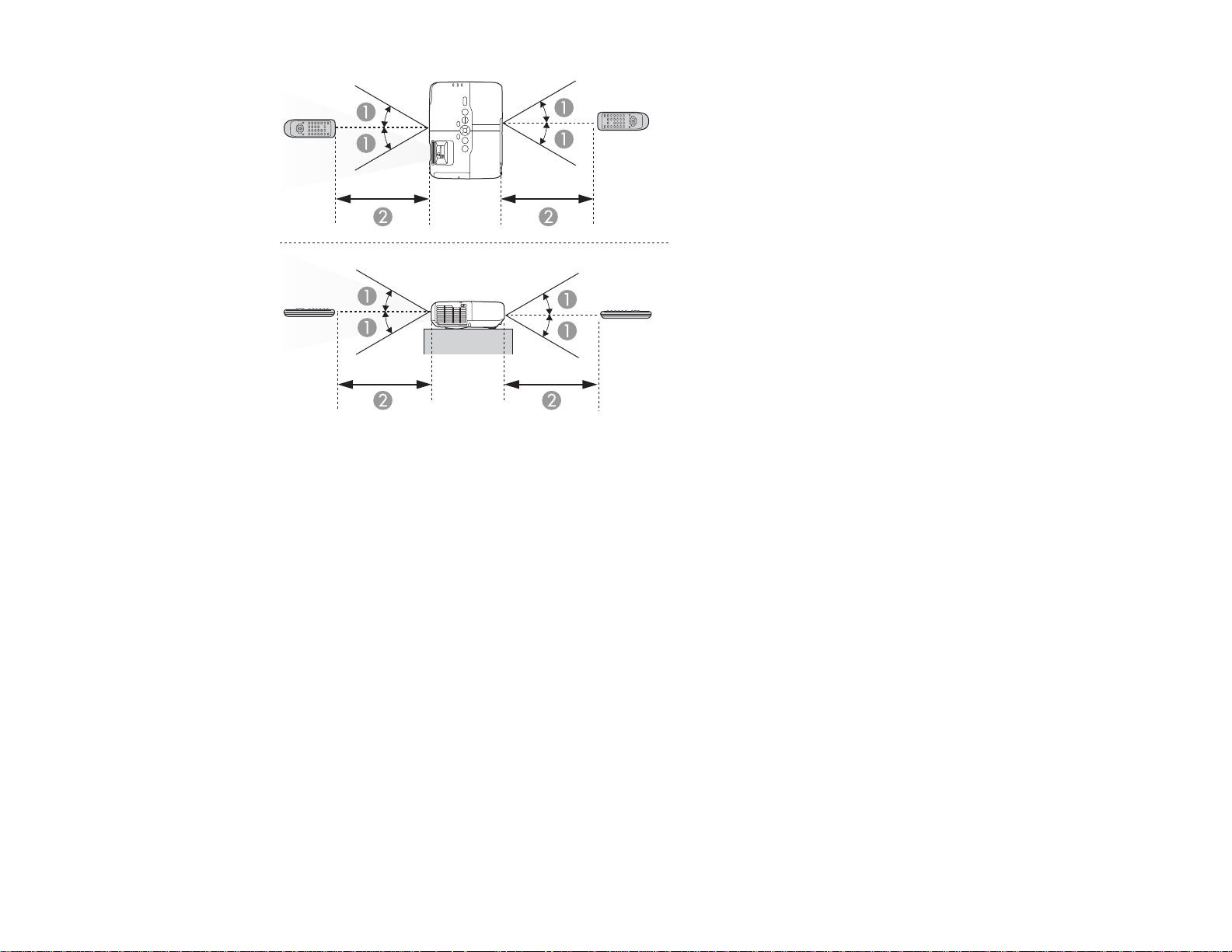

Soluciones a problemas con el control remoto............................................................................ 147
Soluciones a problemas de contraseñas..................................................................................... 147
Soluciones para cuando no recibe avisos por correo electrónico de la red...................................... 148
Dónde obtener ayuda....................................................................................................................... 148
Especificaciones técnicas...................................................................................................................... 150
Especificaciones generales del proyector........................................................................................ 150
Especificaciones de la lámpara del proyector .................................................................................. 152
Especificaciones del control remoto................................................................................................. 153
Especificaciones de las dimensiones del proyector ......................................................................... 153
Especificaciones eléctricas del proyector......................................................................................... 154
Especificaciones ambientales del proyector .................................................................................... 155
Especificaciones de seguridad y homologaciones del proyector ..................................................... 155
Formatos de pantalla de video compatibles..................................................................................... 156
Avisos....................................................................................................................................................... 159
Información de seguridad importante............................................................................................... 159
Instrucciones importantes de seguridad........................................................................................... 159
FCC Compliance Statement............................................................................................................. 162
7
Garantía limitada de Epson.............................................................................................................. 163
Marcas comerciales......................................................................................................................... 167
Derechos reservados del software................................................................................................... 168
Aviso de derechos reservados......................................................................................................... 195
Atribución de derechos reservados ............................................................................................. 195
8
Introducción al proyector
Consulte estas secciones para obtener más información acerca del proyector y de este manual.
Funciones del proyector
Anotaciones utilizadas en la documentación
Dónde obtener más información
Ubicación de las piezas del proyector
Funciones del proyector
Los proyectores PowerLite 900/910W incluyen estas características especiales:
Sistema de proyección brillante, de alta resolución
• PowerLite 900: hasta 3000 lúmenes de luminosidad (emisión de luz blanca y emisión de luz de color)
PowerLite 910W: hasta 3200 lúmenes de luminosidad (emisión de luz blanca y emisión de luz de
color)
• PowerLite 900: resolución nativa de 1024 × 768 píxeles (XGA)
PowerLite 910W: resolución nativa de 1280 × 800 píxeles (WXGA)
Conectividad flexible
• Conexión USB para una proyección plug-and-play, incluyendo video y audio
• Puerto HDMI para conexión a una computadora o un dispositivo de video
• Supervisión y control del proyector a travésde una computadora de red remota
• Soporte para red inalámbrica opcional, incluyendo la transferencia de video y audio
• Presentaciones sin computadora (con el software PC Free) mediante dispositivos de memoria USB o
una cámara de documentos Epson conectados al proyector
• Dos puertos VGA para conexión de múltiples presentadores
• Puerto para conectar un monitor externo o un proyector adicional
• Puerto para conectar un micrófono
Funciones de visualización y operación novedosas
• Bajo costo total de propiedad con una lámpara de proyector de larga duración y un filtro de aire aire
de alta eficiencia
• Alta relación de zoom óptica para imágenes más grandes en distancias de proyección más cortas
9
• Relación de contraste de 2000:1 y control de iris automático para imágenes con finos detalles
• Pata del proyector alta para aumentar la flexibilidad de posicionamiento
• Potente sistema de altavoces de 16 W con el puerto de salida de audio para conectar altavoces
externos
• Funciones Instant Off y Direct Power On de Epson para encendido y apagado rápidos
• Soporte para sistemas de control de red Crestron RoomView
• Sistema de difusión de mensajes en red para proyectar mensajes de manera oportuna en todos los
proyectores conectados
Contenido de la caja del producto
Componentes adicionales
Equipo adicional y piezas de repuesto
Información de garantía
Tema principal: Introducción al proyector
Conceptos relacionados
Ubicación de las piezas del proyector
Contenido de la caja del producto
Guarde todo el material de embalaje por si necesita transportar el proyector. Siempre utilice el embalaje
original (o su equivalente) para expedir el proyector.
Asegúrese de que la caja del proyector incluya todas estas piezas:
10
1 Proyector
2 Control remoto
3 Pilas del control remoto (dos alcalinas AA)
4 Cable de alimentación
5 Cable VGA para computadora
6 Adhesivo de protección mediante contraseña
7 CD-ROM con la documentación del proyector
8 CD-ROM del software del proyector
Tema principal: Funciones del proyector
11
Componentes adicionales
Dependiendo de cómo planee utilizar el proyector, puede ser necesario obtener los siguientes
componentes adicionales:
• Para recibir una señal S-Video, necesitará un cable S-Video. Es posible que uno se incluya con su
dispositivo de video o puede comprar uno de un distribuidor de productos Epson autorizado o un
distribuidor de productos electrónicos.
• Para recibir una señal de video componente, necesitará un cable de video componente a VGA D-sub
de 15 clavijas. Puede comprar uno de un distribuidor de productos Epson autorizado o un distribuidor
de productos electrónicos.
Tema principal: Funciones del proyector
Equipo adicional y piezas de repuesto
Puede comprar pantallas, otros accesorios opcionales y piezas de repuesto de un distribuidor de
productos Epson autorizado. Para encontrar al distribuidor más cercano, visite www.latin.epson.com. O
bien, puede comunicarse con la oficina de ventas más cercana tal como se describe en la sección
"Dónde obtener ayuda".
Nota: La disponibilidad de los accesorios varía según el país.
Epson ofrece los siguientes accesorios opcionales y piezas de repuesto para el proyector:
Accesorio opcional o pieza de repuesto Código
Lámpara de repuesto Epson genuina V13H010L60
(PowerLite 900)
Lámpara de repuesto Epson genuina V13H010L61
(PowerLite 910W)
Set de filtros de aire de repuesto (2 filtros) V13H134A29
Módulo LAN inalámbrico (ELPAP07) V12H418P12
Llave USB Quick Wireless Connection (ELPAP08) V12H005M08
Cámara de documentos Epson DC-11 V12H377020
Cámara de documentos Epson DC-10s ELPDC10S
Cámara de documentos Epson DC-06 V12H321005
12
Accesorio opcional o pieza de repuesto Código
Módulo interactivo BrightLink Solo V12H415020
Módulo interactivo BrightLink Solo con RM Easiteach V12H415020RM
Solución de sonido para proyectores AP-60 V12H329020
Soporte universal para montaje en techo ELPMBPJF
Kit de techo suspendido ajustable ELPMBP01
Kit de placa de falso techo ELPMBP02
Placa redonda de techo estructural ELPMBP03
Columna (tubo) de extensión ajustable 8 a 11 pulg. (20 a 28 cm) ELPMBC01
Bloqueo de seguridad Kensington ELPSL01
Pantalla portátil Accolade Duet ELPSC80
Pantalla de proyección ultraportátil ES-3000 V12H002S3Y
Pantalla portátil de 50 pulg. ELPSC06
Cable de video componente a VGA (ELPKC19) V12H005C19
Maletín blando de hombro para proyector y computadora portátil ELPKS61
Tema principal: Funciones del proyector
Información de garantía
El proyector incluye una garantía básica que le permite proyectar con confianza. Para obtener más
información, consulte la garantía de su producto.
Tema principal: Funciones del proyector
Referencias relacionadas
Dónde obtener ayuda
Temas relacionados
Garantía limitada de Epson
Anotaciones utilizadas en la documentación
Siga las directrices de estas anotaciones cuando lea la documentación:
• Las Advertencias se deben seguir cuidadosamente para evitar lesiones corporales.
13
• Las Precauciones se deben respetar para evitar daños al equipo.
• Las Notas contienen información importante sobre el proyector.
• Los Consejos contienen sugerencias adicionales para la proyección.
Tema principal: Introducción al proyector
Dónde obtener más información
¿Necesita ayuda rápida sobre cómo usar el proyector durante una presentación? Busque ayuda aquí:
• Sistema de ayuda integrado
Pulse el botón Help del control remoto o del proyector para obtener soluciones rápidas a problemas
comunes.
• www.latin.epson.com
Consulte las preguntas frecuentes y envíe sus preguntas por correo electrónico al departamento de
soporte técnico de Epson 24 horas al día. (El sitio Web solamente está disponible en español y
portugués).
• Para obtener instrucciones detalladas sobre cómo usar el proyector en un entorno de red, consulte la
Guía de funcionamiento de EasyMP Network Projection que se proporcionó junto con este manual en
el CD del proyector.
Tema principal: Introducción al proyector
Referencias relacionadas
Dónde obtener ayuda
Ubicación de las piezas del proyector
Revise las ilustraciones de las piezas del proyector para obtener más información acerca de ellas.
Piezas del proyector: Frontal/superior
Piezas del proyector: Posterior
Piezas del proyector: Base
Piezas del proyector: Panel de control
Piezas del proyector: Control remoto
Tema principal: Introducción al proyector
14
Piezas del proyector: Frontal/superior
1 Salida de aire
2 Receptor del control remoto
3 Palanca de la tapa corrediza A/V Mute
4 Mecanismo de traba de la pata
5 Pata ajustable delantera
6 Tapa corrediza A/V Mute (cubierta de la lente)
7 Anillo de enfoque
8 Toma de aire (filtro de aire)
9 Seguro de la cubierta del filtro de aire
10 Indicador luminoso del módulo LAN inalámbrico
11 Anillo de zoom
12 Panel de control
13 Cubierta de la lámpara
15
14 Indicadores luminosos de estado del proyector
Tema principal: Ubicación de las piezas del proyector
Piezas del proyector: Posterior
1 Puerto HDMI
2 Puerto de entrada C/A
3 Puerto S-Video
4 Puerto Video
5 Puertos de audio L-Audio-R
6 Puerto Audio1
7 Puerto Monitor Out
8 Puerto Audio Out
9 Puerto Audio2
10 Puerto RS-232C
11 Puerto Mic (micrófono)
12 Puerto de bloqueo de seguridad
13 Altavoz
14 Receptor del control remoto
15 Puerto de red (LAN) (no disponible con el proyector PowerLite 900/910W)
16
16 Puerto USB TypeA
17 Puerto USB TypeB
18 Puerto Computer2
19 Puerto Computer1
Tema principal: Ubicación de las piezas del proyector
Piezas del proyector: Base
1 Orificios para montaje
2 Patas traseras
3 Pata ajustable delantera
4 Ranura de bloqueo de seguridad
17
Tema principal: Ubicación de las piezas del proyector
Piezas del proyector: Panel de control
1 Botón de encendido
2 Botón Source Search (busca las fuentes de video conectadas)
3 Botón Enter (selecciona opciones)
4 Botones de corrección trapezoidal vertical (ajustan la forma de la pantalla) y botones de flecha
5 Botones de ajuste de volumen (ajustan el volumen del altavoz)
6 Botón Help (accede a información de ayuda del proyector)
7 Botón Esc (cancela/sale de funciones)
8 Botones de corrección trapezoidal horizontal (ajustan la forma de la pantalla) y botones de flecha
9 Botón Menu (accede al sistema de menús del proyector)
Tema principal: Ubicación de las piezas del proyector
Referencias relacionadas
Indicadores de estado del proyector
18
Piezas del proyector: Control remoto
1 Botón de encendido
2 Botón Computer (alterna entre las fuentes de computadora conectadas)
3 Botón Video (alterna entre las fuentes de video conectadas)
4 Botones numéricos (ingresa números)
19
5 Botón A/V Mute (apaga la imagen y el sonido)
6 Botón Freeze (detiene la acción del video)
7 Botón Auto (ajusta automáticamente los ajustes de posición, tracking y sincronización)
8 Botón Aspect (selecciona la relación de aspecto de la imagen)
9 Botones Page Up/Page Down (controla las diapositivas de la presentación)
10 Botones E-Zoom +/- (acerca y aleja la imagen)
11 Botón Menu (accede al sistema de menús del proyector)
12 Botones de flecha (para navegar por las opciones en pantalla y controlar las funciones del mouse
inalámbrico)
13 Botón Enter (selecciona opciones y controla las funciones del mouse inalámbrico)
14 Botón Esc (cancela/sale de funciones y controla las funciones del mouse inalámbrico)
15 Botones Volume hacia arriba o abajo (ajusta el volumen del altavoz)
16 Botón Pointer (activa el puntero en pantalla)
17 Botón Help (accede a información de ayuda del proyector)
18 Botón Color Mode (selecciona los modos de visualización)
19 Botón Num (cambia los botones a la función numérica para ingresar números)
20 Botón User (se puede personalizar para diferentes funciones)
21 Botón USB (alterna entre las fuentes USB conectadas)
22 Botón LAN (cambia a las fuentes de red disponibles)
23 Botón Source Search (busca las fuentes conectadas)
Tema principal: Ubicación de las piezas del proyector
20
Configuración del proyector
Siga las instrucciones de estas secciones para configurar el proyector para su uso.
Colocación del proyector
Conexiones del proyector
Instalación de las pilas del control remoto
Apertura de la cubierta de la lente
Colocación del proyector
Puede colocar el proyector en casi cualquier superficie plana para proyectar su presentación.
También puede instalar el proyector en un soporte para montaje en techo si desea usarlo en una
ubicación fija.
Tenga estas consideraciones en cuenta cuando seleccione una ubicación para el proyector:
• Coloque el proyector en una superficie resistente y nivelada o instálelo con un soporte de montaje
compatible.
• Deje suficiente espacio alrededor y debajo del proyector para proporcionar una ventilación adecuada
y no lo coloque sobre o cerca de cualquier elemento que pudiera bloquear las salidas.
• Coloque el proyector dentro de 9,8 (3 m) de una toma de corriente o cable de extensión con conexión
a tierra.
Opciones de configuración e instalación del proyector
Distancia de proyección
Tema principal: Configuración del proyector
Opciones de configuración e instalación del proyector
Puede configurar o instalar el proyector en las siguientes posiciones para ver presentaciones:
Frontal
21
Posterior
Techo
22
Posterior/Techo
Donde sea que instale el proyector, asegúrese de colocarlo directamente enfrente del centro de la
pantalla, de modo que quede perpendicular a ella, si es posible.
Si proyecta desde el techo o por detrás de la pantalla, asegúrese de seleccionar la opción correcta para
el ajuste Proyección en el sistema de menús del proyector.
Tema principal: Colocación del proyector
Referencias relacionadas
Ajustes de configuración del proyector: menú Extendida
Distancia de proyección
La distancia a la cual coloca el proyector desde la pantalla determina el tamaño aproximado de la
imagen. El tamaño de imagen aumenta mientras más lejos esté el proyector de la pantalla, pero puede
variar dependiendo del factor de zoom, la relación de aspecto y otros ajustes.
Use las tablas que se presentan aquí para determinar aproximadamente que tan lejos colocar el
proyector de la pantalla en base al tamaño de la imagen proyectada. (Es posible que las cifras de
conversión se hayan redondeado hacia arriba o abajo).
23
PowerLite 900
Pantalla o imagen con relación de aspecto 4:3
Tamaño de Distancia de proyección
imagen o
pantalla
Ancho a Tele
1 50 pulg. 120 a 145 cm
2 80 pulg. 194 a 233 cm
3 100 pulg. 242 a 291 cm
4 150 pulg. 364 a 438 cm
PowerLite 910W
Pantalla o imagen con relación de aspecto 16:10
Tamaño de Distancia de proyección
imagen o
pantalla
Ancho a Tele
1 50 pulg. 112 a 135 cm
2 80 pulg. 181 a 217 cm
3 100 pulg. 226 a 271 cm
4 150 pulg. 340 a 408 cm
24
Tema principal: Colocación del proyector
Conexiones del proyector
Puede conectar el proyector a una variedad de fuentes de computadora, video y audio para mostrar
presentaciones, películas u otras imágenes, con o sin sonido.
• Conecte cualquier tipo de computadora que tenga un puerto USB, un puerto de salida de video
(monitor) estándar o un puerto HDMI.
• Para la proyección de video, conecte dispositivos como reproductores de DVD, consolas de juegos,
cámaras digitales y teléfonos con cámara a los puertos de salida de video compatibles.
• Si su presentación o video incluye sonido, puede conectar cables de entrada de audio, si es
necesario.
• Para realizar presentaciones generales o presentaciones con diapositivas sin utilizar una
computadora, puede conectar dispositivos USB (como una unidad flash o una cámara) o una cámara
de documentos Epson (no incluida).
Precaución: Si usa el proyector en altitudes superiores a 4921 pies (1500 m), active el ajuste Modo
alta altitud para asegurar que la temperatura interna del proyector se regule correctamente.
Conexión de computadoras
Conexión de fuentes de video
Conexión de un monitor de computadora externo
Conexión de altavoces externos
Conexión de un micrófono
Conexión de dispositivos USB externos
Conexión de una cámara de documentos
Tema principal: Configuración del proyector
Referencias relacionadas
Ajustes de configuración del proyector: menú Extendida
Contenido de la caja del producto
Conexión de computadoras
Siga las instrucciones de estas secciones para conectar una computadora al proyector.
Conexión de una computadora para video y audio USB
Conexión de una computadora para video VGA
25
Conexión de una computadora para video y audio HDMI
Conexión de una computadora para control del mouse USB
Conexión de una computadora para sonido
Tema principal: Conexiones del proyector
Conexión de una computadora para video y audio USB
Si su computadora utiliza uno de los siguientes sistemas operativos, puede enviar salida de video y de
audio al proyector a través del puerto USB de la computadora (de preferencia un puerto USB 2.0).
• Windows 7
• Windows Vista (32-bit)
• Windows XP (32-bit)
• Windows 2000 Service Pack 4
• Mac OS X 10.5.1 o posterior
• Mac OS X 10.6.x
Conecte el proyector a su computadora con un cable USB.
Nota: La resolución del monitor de la computadora debe ser entre 640 × 480 y 1600 × 1200 (Windows)
o 1680 × 1200 (Mac) para proyectar a través de una conexión USB. No puede usar la funciónde mouse
inalámbrico del control remoto cuando usa el puerto USB tipo B del proyector para mostrar
presentaciones. Sin embargo, puede usar los botones Page Up y Page Down para desplazarse por una
presentación.
1. En el menú Extendida del proyector, configure el ajuste USB Type B en USB Display.
2. Encienda la computadora.
3. Conecte un extremo del cable al puerto USB TypeB del proyector.
4. Conecte el otro extremo del cable a cualquier puerto USB disponible de la computadora.
26
1 Puerto USB TypeB
5. Realice una de las siguientes acciones:
• Windows: aparecen mensajes en la pantalla de su computadora y el proyector instala el software
Epson USB Display en su computadora. Siga las instrucciones en pantalla.
Nota: En Windows 2000, seleccione Mi PC, EPSON_PJ_UD y EMP_UDSE.EXE para instalar el
software Epson USB Display.
• Mac OS X: la carpeta de configuración de USB Display aparece en la pantalla. Seleccione el
instalador USB Display Installer y siga las instrucciones en pantalla para instalar el software
Epson USB Display.
Sólo necesita instalar este software la primera vez que conecta el proyector a la computadora.
El proyector muestra la imagen del escritorio de su computadora y reproduce sonido, si la presentación
contiene audio.
Tema principal: Conexión de computadoras
Referencias relacionadas
Ajustes de configuración del proyector: menú Extendida
Conexión de una computadora para video VGA
Puede conectar el proyector a su computadora con un cable VGA para computadora.
Nota: Para conectar una computadora Mac que tiene sólo un puerto Mini DisplayPort o DVI-mini para
salida de video, es necesario obtener un adaptador que le permita conectar al puerto de video VGA del
proyector. Póngase en contacto con Apple para obtener información sobre las opciones de adaptador
compatibles.
1. Si es necesario, desconecte el cable de monitor de la computadora.
2. Conecte un extremo del cable VGA para computadora al puerto de monitor de su computadora.
27
3. Conecte el otro extremo a un puerto Computer del proyector.
1 Puerto Computer1 o Computer2
4. Apriete los tornillos de los conectores VGA.
Tema principal: Conexión de computadoras
Conexión de una computadora para video y audio HDMI
Si su computadora tiene un puerto HDMI, puede conectarla al proyector con un cable HDMI (no
incluido).
1. Asegúrese de que el proyector y la computadora esténapagados.
2. Conecte un extremo del cable HDMI al puerto de salida HDMI de la computadora.
3. Conecte el otro extremo al puerto HDMI del proyector.
1 Puerto HDMI
Tema principal: Conexión de computadoras
Conexión de una computadora para control del mouse USB
Si conectó su computadora a uno de los puertos Computer o al puerto HDMI del proyector, puede
configurar el control remoto para que actúe como mouse inalámbrico. Esto le permite controlar las
28
presentaciones de computadora de lejos. Para ello, conecte el proyector a su computadora con un cable
USB.
Nota: No puede usar la función de mouse inalámbrico del control remoto cuando usa el puerto USB tipo
B del proyector para proyectar desde una computadora. Sin embargo, puede usar los botones Page Up
y Page Down para desplazarse por una presentación.
1. En el menú Extendida del proyector, configure el ajuste USB Type B en Ratón sin cable.
2. Conecte un extremo del cable USB al puerto USB TypeB del proyector.
1 Puerto USB TypeB
3. Conecte el otro extremo del cable a cualquier puerto USB disponible de la computadora.
4. Si es necesario, configure la computadora para trabajar con un mouse USB externo. Consulte la
documentación de su computadora para obtener másinformación.
Tema principal: Conexión de computadoras
Referencias relacionadas
Ajustes de configuración del proyector: menú Extendida
Piezas del proyector: Control remoto
Conexión de una computadora para sonido
Si su presentación de computadora incluye sonido y no conectó la computadora al puerto USB TypeB o
HDMI del proyector, de todas formas puede reproducir sonido a través del sistema de altavoces del
proyector. Simplemente conecte un cable de audio con mini conexión estéreo de 3,5 mm (no incluido)
como se describe aquí.
1. Conecte un extremo del cable de audio al enchufe de auricular o de salida de audio de su
computadora portátil o al puerto de salida de audio o de altavoces de su computadora de escritorio.
29
2. Conecte el otro extremo al puerto Audio que corresponde al puerto Computer que está usando.
1 Puerto Audio1 o Audio2
Tema principal: Conexión de computadoras
Conexión de fuentes de video
Siga las instrucciones de estas secciones para conectar dispositivos de video al proyector.
Conexión de una fuente de video HDMI
Conexión de una fuente de video componente a VGA
Conexión de una fuente de video compuesto
Conexión de una fuente de video S-Video
Conexión de una fuente de video para sonido
Tema principal: Conexiones del proyector
Conexión de una fuente de video HDMI
Si la fuente de video tiene un puerto HDMI, puede conectarla al proyector con un cable HDMI (no
incluido).
1. Asegúrese de que el proyector y la fuente de video estén apagados.
2. Conecte un extremo del cable HDMI al puerto de salida HDMI de la fuente de video.
30
