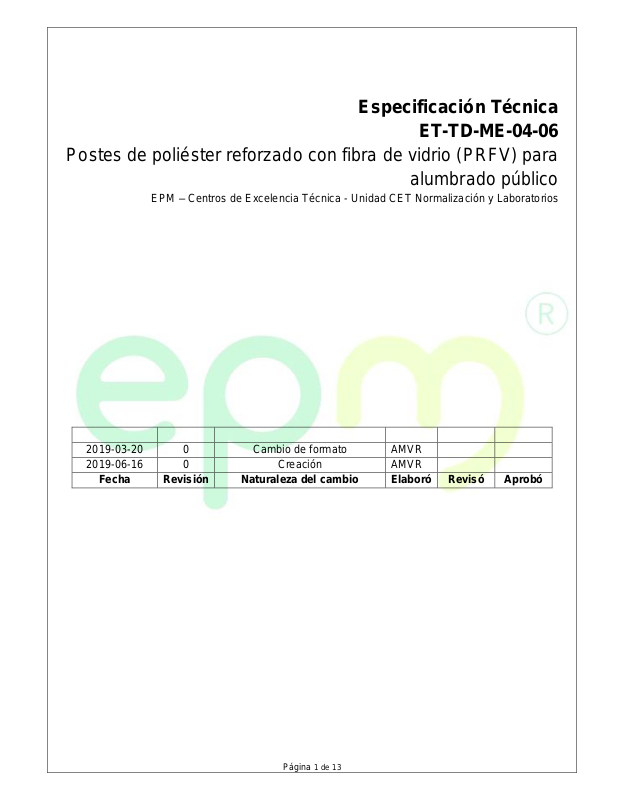

Especificación Técnica
ET-TD-ME-04-06
Postes de poliéster reforzado con fibra de vidrio (PRFV) para
alumbrado público
EPM – Centros de Excelencia Técnica - Unidad CET Normalización y Laboratorios
2019-03-20
0
Cambio de formato
AMVR
2019-06-16 0 Creación
AMVR
Fecha
Revisión
Naturaleza del cambio
Elaboró
Revisó
Aprobó
Page 2
Página 2 de 13
CONTENIDO
1. OBJETIVO ........................................................................................................................................ 3
2. ALCANCE ......................................................................................................................................... 3
3. DOCUMENTOS DE REFERENCIA .................................................................................................. 3
4. REQUISITOS TÉCNICOS ................................................................................................................ 4
4.1. LISTADO DE ELEMENTOS ESPECIFICADOS ............................................................................. 4
4.2. CARACTERÍSTICAS TÉCNICAS EXIGIDAS ................................................................................ 4

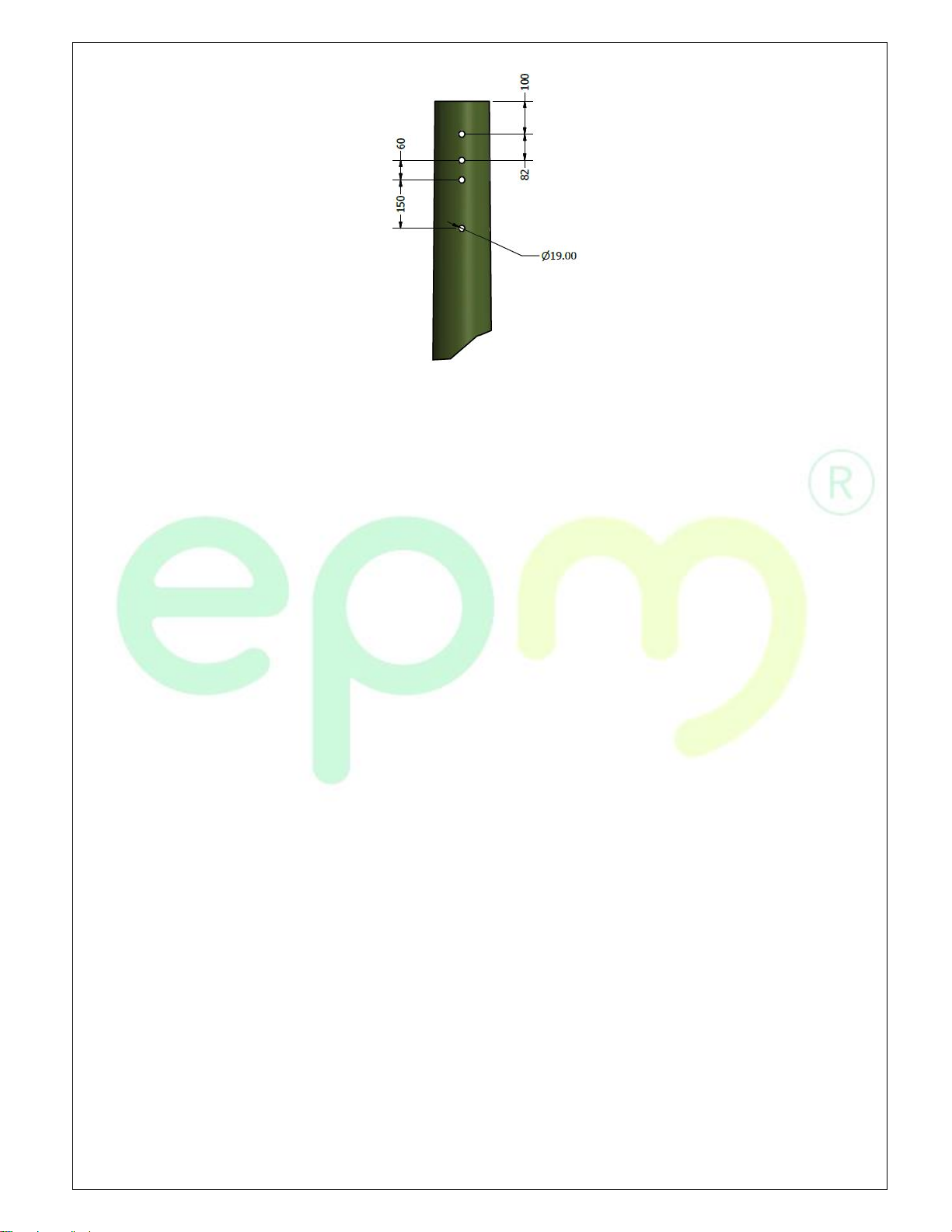

4.2.1. ANEXO: PERFORACIONES ......................................................................................................... 7

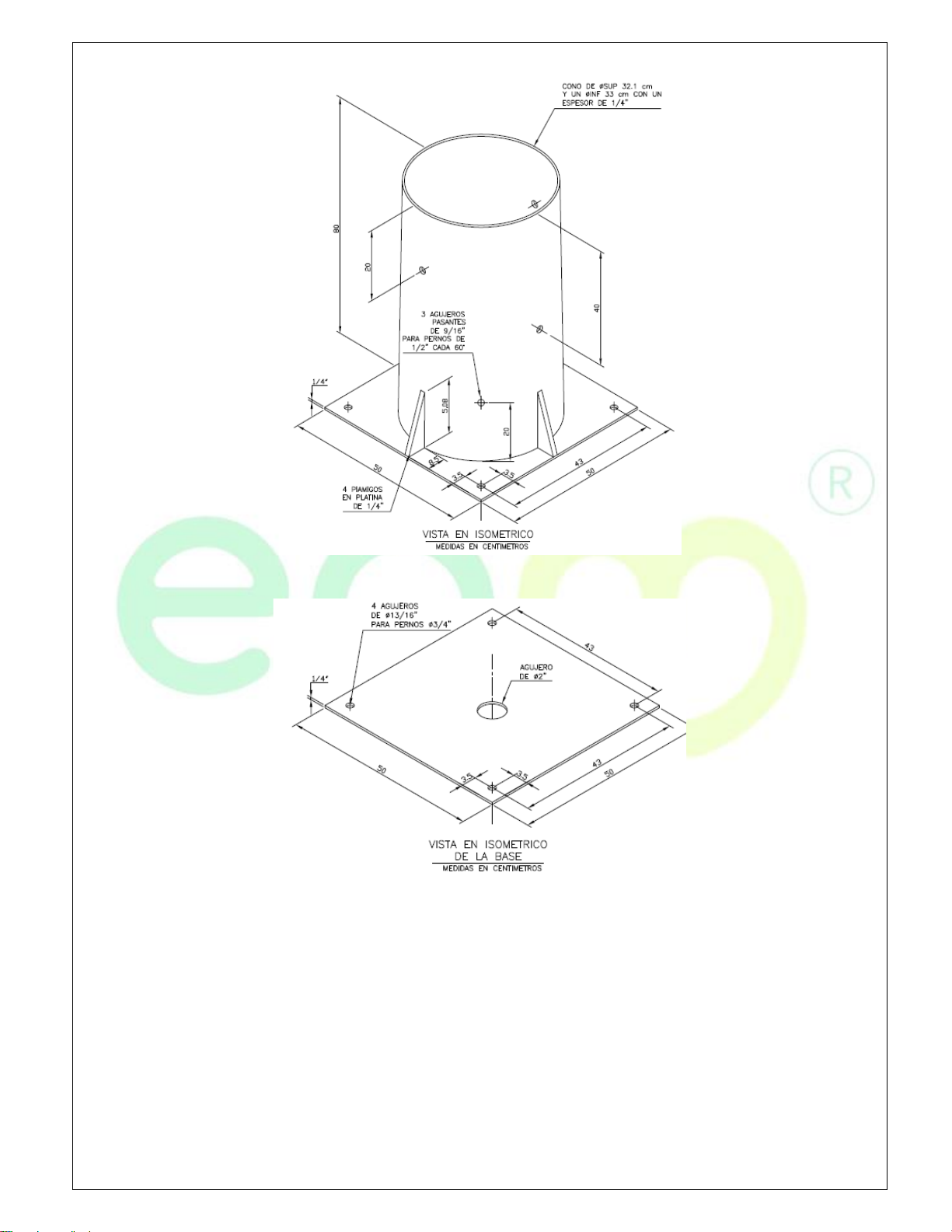

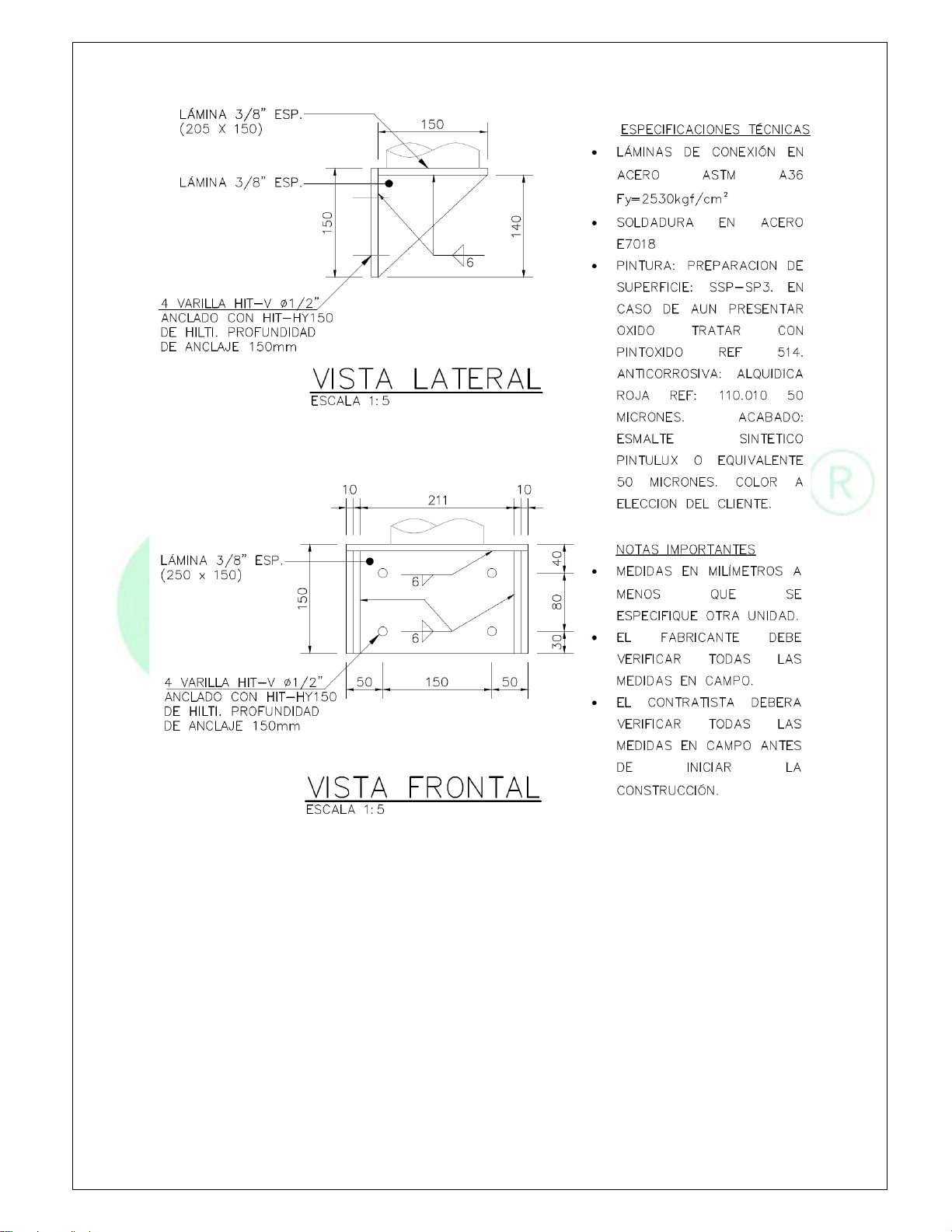

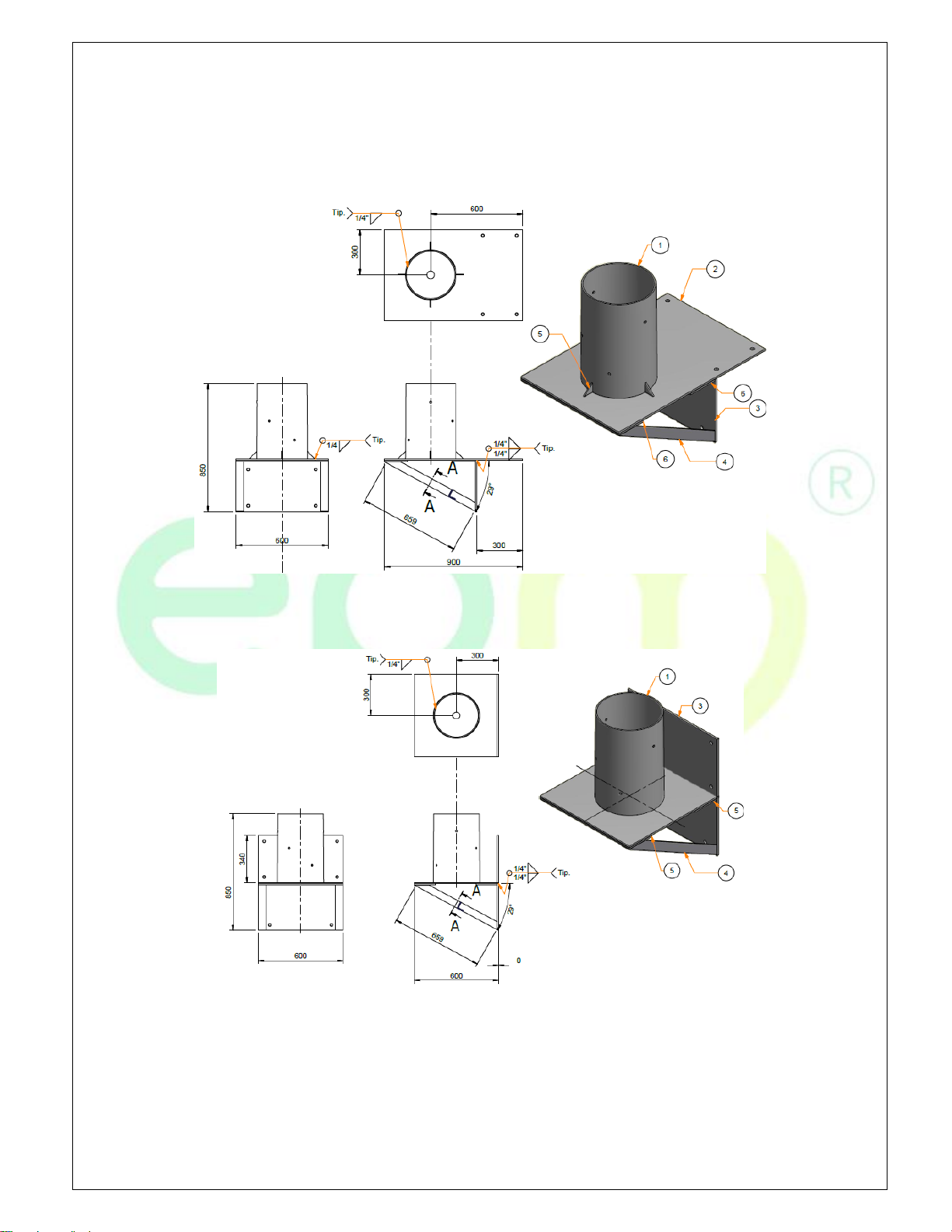

4.2.2. ANEXO: BASES. TODAS LAS PERFORACIONES DE LAS BASES DEBERÁN SER
ALARGADAS PARA PERMITIR EL MANEJO DE TOLERANCIAS DURANTE LA INSTALACIÓN. ......... 9
4.2.3. ANEXO: PLANES DE MUESTREO (ACEPTACIÓN Y RECHAZO) ............................................. 13
Page 3
Página 3 de 13
1. OBJETIVO
El propósito de esta especificación es establecer las características técnicas y dimensionales requeridas
para postes de poliéster reforzado con fibra de vidrio (PRFV) para alumbrado público vial, ornamental y de
escenarios deportivos.
2. ALCANCE
Esta especificación es aplicable a los postes de poliéster reforzado con fibra de vidrio (PRFV) para
alumbrado público vial, ornamental y de escenarios deportivos.
3. DOCUMENTOS DE REFERENCIA
• AAMA 615 Voluntary Specification for High Performance Organic Coatings on Plastic Substrates
• AASHTO LTS Standard Specifications for Structural Supports for Highway Signs, Luminaires, and
Traffic Signals.
• ASCE Practice N°104 Recommended Practice for Fiber-Reinforced Polymer Products for Overhead
Utility Line Structure
• ANSI C136.20 Standard for Roadway and Area Lighting Equipment -Fiber-Reinforced Composite
(FRC) Lighting Pole
• ASTM A153 Standard Specification for Zinc Coating (Hot-Dip) on Iron and Steel Hardware
• ASTM D570 Standard Test Method for Water Absorption of Plastics
• ASTM D578 Standard Specification for Glass Fiber Strands
• ASTM D635 Test Method for Rate of Burning and/or Extent and Time of Burning of Self-Supporting
Plastics in a Horizontal Position
• ASTM D144 Test Method for Dielectric Breakdown Voltage and Dielectric Strength of Solid
Electrical Insulating Materials at Commercial Power Frequencies
• ASTM D149 Standard Test Method for Dielectric Breakdown Voltage and Dielectric Strength of
Solid Electrical Insulating Materials at Commercial Power Frequencies
• ASTM D1036 Standard Test Methods of Static Tests of Wood Poles
• ASTM D2563 Standard Practice for Classifying Visual Defects in Glass-Reinforced Plastic Laminate
Parts
• ASTM G154 Standard Practice for Operating Fluorescent Light Apparatus for UV Exposure of
Nonmetallic Materials
• RETIE Reglamento Técnico de Instalaciones Eléctricas. Ministerio de Minas y Energía Resolución
90708. Agosto 30 de 2013.
• UL 94 Tests for Flammability of Plastic Materials for Parts in Devices and Appliances
Page 4
Página 4 de 13
4. REQUISITOS TÉCNICOS
4.1. Listado de elementos especificados
ÍTEM
DESCRIPCIÓN
CÓDIGO OW
OFERTADO
1
POSTE FIBRA DE VIDRIO 12M 350KGF MONOLITICO CIRCULAR
EMPOTRADO ALUMBRADO PUBLICO VIAL
200055
SI ( ) NO ( )
2
POSTE FIBRA DE VIDRIO 9M 350KGF MONOLITICO CIRCULAR
EMPOTRADO ALUMBRADO PUBLICO VIAL
200047
SI ( ) NO ( )
3
POSTE FIBRA DE VIDRIO 10.2M 350KGF MONOLITICO CIRCULAR
BASE REFERENCIA 1 O 2 ALUMBRADO PUBLICO VIAL
200053
SI ( ) NO ( )
4
POSTE FIBRA DE VIDRIO 10.2M 350KGF MONOLITICO CIRCULAR
BASE REFERENCIA 3 ALUMBRADO PUBLICO VIAL
200054
SI ( ) NO ( )
5
POSTE FIBRA DE VIDRIO 7.5M 350KGF MONOLITICO CIRCULAR
BASE REFERENCIA 1 O 2 ALUMBRADO PUBLICO VIAL
200037
SI ( ) NO ( )
6
POSTE FIBRA DE VIDRIO 7.5M 350KGF MONOLITICO CIRCULAR
BASE REFERENCIA 3 ALUMBRADO PUBLICO VIAL
200038
SI ( ) NO ( )
7
POSTE FIBRA DE VIDRIO 5.5M 150KGF MONOLITICO CIRCULAR
BASE ALUMBRADO PUBLICO ORNAMENTAL
200035
SI ( ) NO ( )
8
POSTE FIBRA DE VIDRIO 6M 250KGF MONOLITICO CIRCULAR
EMPOTRADO ALUMBRADO PUBLICO ORNAMENTAL
200036
SI ( ) NO ( )
9
POSTE FIBRA DE VIDRIO 9M 250KGF SECCIONADO CIRCULAR
EMPOTRADO ALUMBRADO PUBLICO ORNAMENTAL
200046
SI ( ) NO ( )
10

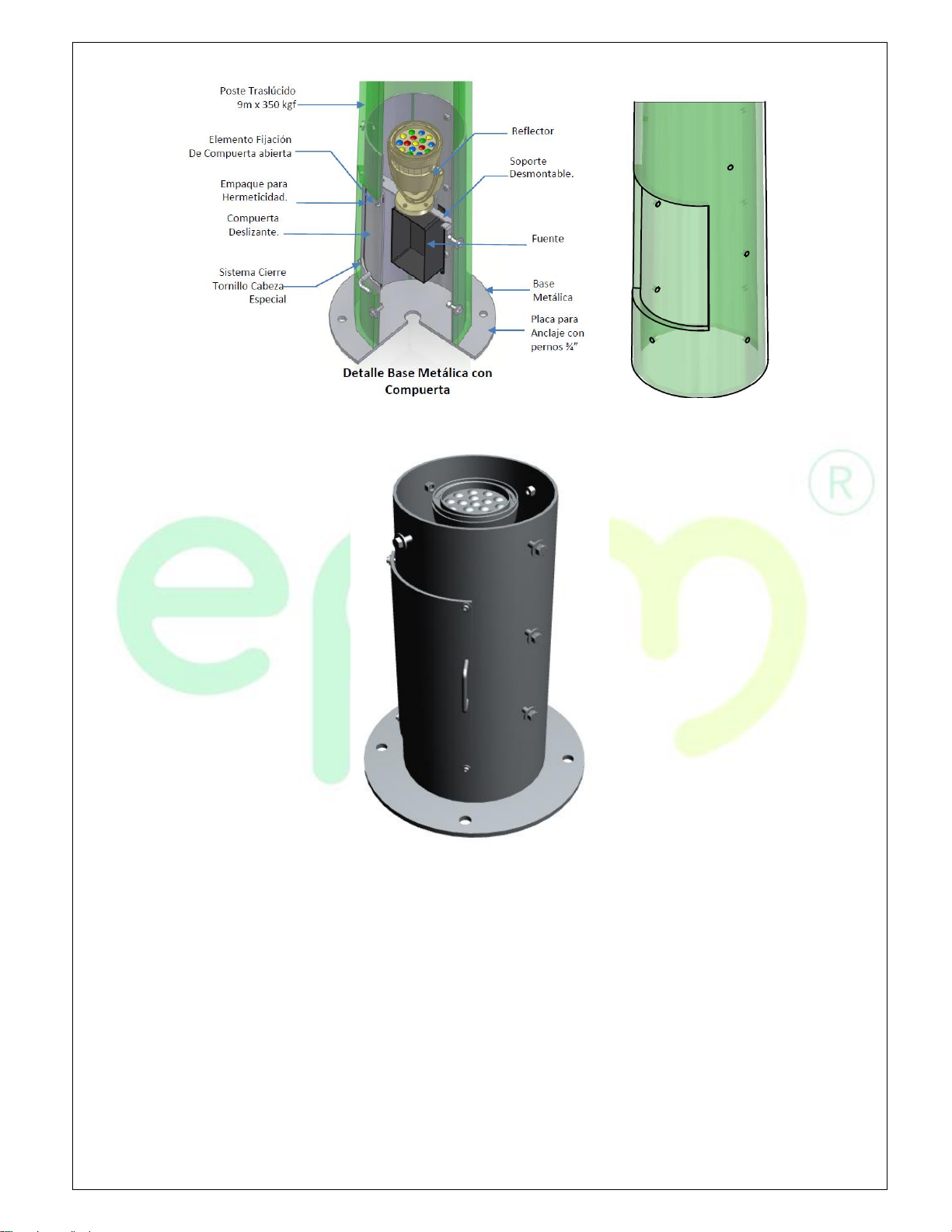

POSTE FIBRA DE VIDRIO 9M 350KGF MONOLITICO TRASLUCIDO
CIRCULAR BASE ESPECIAL ALUMBRADO PUBLICO VIAL
200048
SI ( ) NO ( )
11
POSTE FIBRA DE VIDRIO 10M 200KGF MONOLITICO CIRCULAR
ALUMBRADO PUBLICO VIAL
200091
SI ( ) NO ( )
4.2. Características técnicas exigidas
CARACTERÍSTICA TÉCNICA EXIGIDA
VALOR
GARANTIZADO
1
Requisitos generales
1.1
Nombre del fabricante
Indicar
1.2
Vida útil estimada sin realizar mantenimientos
Indicar
1.3
Método de fabricación según sección 3.3 de la ASCE 104
Indicar
1.4
El factor de seguridad (relación entre las cargas de rotura y de trabajo) es de 2.5. La
carga de rotura en kgf está de acuerdo con la descripción de ítems de esta tabla.
SI ( ) NO ( )
1.5
Cumple con la norma ANSI C136.20 o NTC 6275
SI ( ) NO ( )
2
Geometría
Page 5
Página 5 de 13
2.1
El poste es troncocónico, su conicidad está entre 1.5 y 2 cm/m de longitud. Se
exceptúa de este requisito a los ítems 7, 8, 9 y 10. Para el ítem 7, se requiere que el
diámetro exterior de la sección transversal correspondiente a la línea de
empotramiento no sea inferior a 127 mm (5”) ni superior a 152 mm (6”). Para los
ítems 8, 9 y 11 se requiere que el diámetro exterior de la sección transversal
correspondiente al punto de empotramiento no sea inferior a 152 mm (6”) ni
superior a 178 mm (7”).
SI ( ) NO ( )
2.2
Para los ítems 8, y 11 se requiere un espesor de pared superior a 6 mm
SI ( ) NO ( )
2.3
La sección es anular (circular ahuecada), para los postes sin base, se incluyen tapas
para la cima y la base del poste. Se garantiza que la tapa de la base soporte las
fuerzas ejercidas por la estructura. Del mismo modo, se garantiza que las tapas no
se desprendan de la estructura del poste durante su manipulación e instalación.
SI ( ) NO ( )
2.4

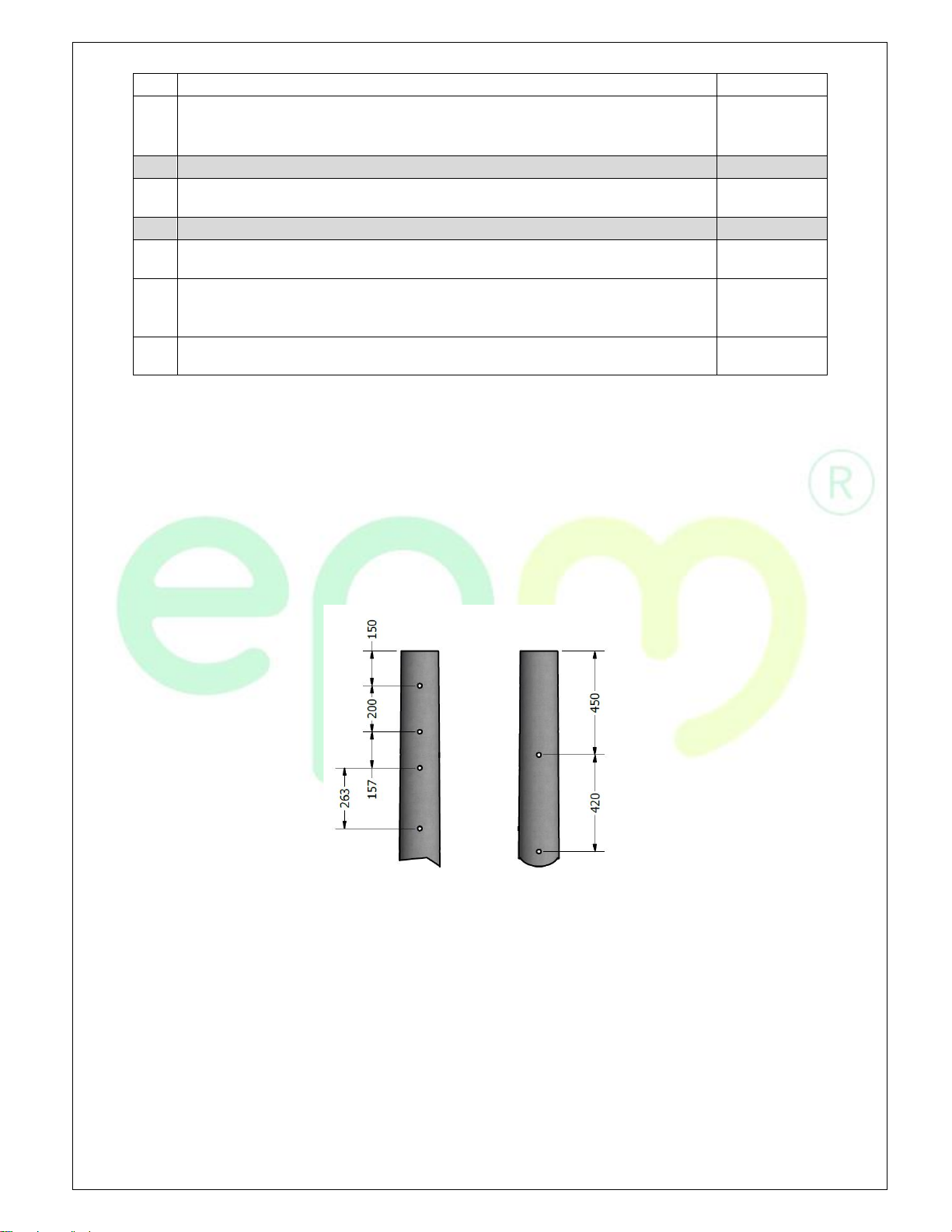

La ubicación de las perforaciones está de acuerdo con el Anexo 4.2.1 según el ítem
ofertado. Las perforaciones se realizan normales al eje del poste y su diámetro está
entre 19 mm y 22 mm. Para el ítem 7 se podrá variar la posición de las
perforaciones previo aviso del Grupo EPM antes de su fabricación.
SI ( ) NO ( )
3
Materiales y acabados
3.1
El material de refuerzo es fibra de vidrio tipo E de acuerdo con la ASTM D578 o
fibra de vidrio de características superiores.
SI ( ) NO ( )
3.2
La resina empleada en el proceso de fabricación es de poliéster insaturado
termoestable y es compatible químicamente con la fibra de vidrio. El fabricante
puede utilizar cargas y aditivos para modificar las propiedades de la matriz
polimérica siempre que garantice que las mismas no afectarán el desempeño del
poste de acuerdo con lo establecido en estas características técnicas.
SI ( ) NO ( )
3.3
Tiene un acabado exterior resistente a los rayos UV e incluyendo un velo de
superficie con espesor no inferior a 10 mil de pulgada.
SI ( ) NO ( )
3.4
La estructura debe estar protegida contra la degradación producida por los rayos
UV, por lo tanto, según el método constructivo, se deberá emplear por lo menos
uno de los siguientes métodos de protección de acuerdo con la sección 8 de la
ASHTO LTS:
• Recubrimiento de uretano de espesor no inferior a 1.5 mil de pulgada o
“top coat” similar.
• Inhibidores de UV en la resina a través de todas las capas estructurales de
fibra de vidrio.
SI ( ) NO ( )
3.5
El poste terminado está libre de fibras insaturadas expuestas tanto al exterior como
al interior del poste. No se deben evidenciar grietas, fisuras, craquelados, manchas
en las superficies interna y externa, o cualquier otro defecto según lo especifica la
ASTM D2563.
SI ( ) NO ( )
3.6
El acabado exterior del poste es un modelo texturizado o liso auto-lavable. Para los
ítems 1, 2, 3, 4, 5, 6, 7 y 11, el color estándar del poste es gris RAL 7040 u otro color
previamente anunciado al fabricante. Para los ítems 8 y 9 el color estándar del
poste deberá ser café RAL 8014 u otro color previamente anunciado al fabricante.
Para el ítem 10, se deberá utilizar una resina y un acabado final con una
transmitancia luminosa tal que permita que la luz emitida por luminarias colocadas
en el interior del poste atraviese la estructura del poste hacia el exterior.
SI ( ) NO ( )
3.7
Las perforaciones están cubiertas con tapones plásticos resistentes a la intemperie.
SI ( ) NO ( )
3.8
Para el caso de postes con bases, estas deben ser metálicas, deberá están de
acuerdo con el Anexo 4.2.2 según el ítem ofertado y se entregan con todos los
elementos de fijación necesarios. El material deberá ser de acero ASTM A36 o
acero de características equivalentes o superiores y galvanizadas en caliente de
acuerdo con la norma ASTM A123. El fabricante garantizará la estabilidad de la
estructura y el cumplimiento de los requisitos mecánicos de prueba a rotura según
prueba de flexión estática del conjunto poste-base. El fabricante podrá proponer
mejoras estructurales a las bases propuestas, previa aceptación. Las dimensiones
de las bases se deberán ajustar a las dimensiones para cada tipo de poste.
4
Requisitos específicos para los postes seccionados
Page 6
Página 6 de 13
4.1
El sistema de ensamble debe asegurar la estabilidad mecánica y la transferencia de
esfuerzos, si este sistema incluye partes metálicas, deben ser galvanizadas en
caliente de acuerdo con la ASTM A153.
SI ( ) NO ( )
NA ( )
4.2
El fabricante debe realizar una marcación externa la cual debe ser indeleble,
indicando el punto de embone de las secciones. Se incluyen instrucciones para este
procedimiento.
SI ( ) NO ( )
NA ( )
4.3
Cada sección de embone debe disponer de perforaciones que permitan la
instalación de por lo menos un perno de ½” de acero galvanizado o acero
inoxidable pasante que asegure las dos secciones que se embonarán, estos pernos
deben suministrarse con sus respectivas tuercas y arandelas.
SI ( ) NO ( )
NA ( )
5
Pruebas de calidad
5.1
Luego de la exposición del ensayo de envejecimiento acelerado de acuerdo con el
numeral 10.1 de la norma ANSI C136.20, con un mínimo de 5000 horas de
exposición para el ciclo 1 o 2500 horas de exposición para el ciclo 7 o 2, de acuerdo
con el procedimiento de la norma ASTM G154. No se deben evidenciar signos de
agrietamiento, erosión o pérdidas sustanciales de las capacidades mecánicas.
Adicionalmente, para el ítem 10 el fabricante garantizará un delta E menor que 4 y
deberá indicar el cambio en la transmitancia luminosa según norma ASTM D1003
obtenido luego de sometidas las probetas a envejecimiento acelerado.
SI ( ) NO ( )
5.2
Cumple con las especificaciones de flamabilidad según normas UL 94 y ASTM D635
para clase HB con una rata menor de 25 mm/min.
SI ( ) NO ( )
5.3
Tiene un porcentaje máximo de absorción de 0.6% después de inmersión en agua a
25 °C de acuerdo con lo indicado en la norma ASTM D570
SI ( ) NO ( )
5.4
Cumple con una rigidez dieléctrica mínima de 8 kV/mm según norma ASTM D149
SI ( ) NO ( )
5.5
En la prueba de flexión estática, siguiendo el procedimiento descrito en el numeral
6.2.1 de la norma ASCE 104 o en numeral 12 de la norma ANSI C136.20 o en la
norma ASTM D1036, el poste no debe sufrir una deflexión mayor que el 10% de la
longitud libre del mismo cuando se aplica la carga de trabajo. Del mismo modo, el
poste no debe presentar colapso estructural cuando se aplique una carga inferior a
la carga de rotura.
SI ( ) NO ( )
5.6
Cumple con las recomendaciones de la norma ASCE 104, en sus numerales 6.2.2
(prueba de torque de apriete de pernos) y 6.2.3 (prueba de arranque de perno
pasante)
SI ( ) NO ( )
5.7
Cumple con una dureza mínima BARCOL de 32 según norma ASTM D2583
SI ( ) NO ( )
5.8
Las dimensiones informadas en el numeral 7.1 de esta tabla, cumplen con las
tolerancias establecidas en el Apéndice III de la ASCE 104. Adicionalmente, se
admite hasta un 15% menos de fibra de vidrio de lo garantizado en el numeral 7.1
de esta tabla.
SI ( ) NO ( )
6
Rotulado y señalización
6.1
El rotulado se realiza en placa metálica (aluminio o acero inoxidable) de 12x7 cm a
una altura de 2 m sobre la línea de empotramiento, con tinta indeleble, debe
cumplir con lo indicado en el RETIE, conteniendo la siguiente información:
• Nombre o razón social del fabricante.
• Logo del Grupo EPM.
• Número de contrato u orden de compra y consecutivo del poste según
fabricante.
• Longitud total del poste en metros.
• Carga mínima de rotura en kgf.
• Carga de Trabajo en kgf.
• Fecha de fabricación (dd-mm-aaaa).
• Peso del poste en kg.
• Leyenda “DISTANCIA A LINEA DE EMPOTRAMIENTO 2 m”
La ubicación de la placa metálica de rotulado podrá estar en una posición diferente
para los ítems 7, 8, 9 y 10 ya que por su condición de postes decorativos, el
fabricante propondrá la posición de la placa tal que no se afecté la estética original
SI ( ) NO ( )
Page 7
Página 7 de 13
del poste.
6.2
El poste tiene señalizadas las siguientes secciones:
• Centro de gravedad
• Profundidad de empotramiento
SI ( ) NO ( )
7
Documentos técnicos solicitados con la oferta
7.1
Informa peso, espesor de pared en la sección de empotramiento, diámetros de
cima y de base y porcentaje fibra-resina de cada tipo de poste.
SI ( ) NO ( )
8
Documentos técnicos solicitados con cada entrega
8.1
Protocolos de los ensayos descritos en los numerales 5.5 a 5.8 de esta tabla y con el
muestreo definido en el ANEXO 4.23, realizados a cargo del fabricante.
SI ( ) NO ( )
8.2
En la primera entrega de los bienes, se suministrará el certificado del ensayo
descrito en el numeral 5.1 de esta tabla, este certificado deberá ser emitido por un
laboratorio acreditado bajo el esquema de la norma NTC/ISO 17025-2005
SI ( ) NO ( )
8.3
Certificado de conformidad de producto con RETILAP o RETIE de los ítems
ofertados
SI ( ) NO ( )
Nota: EPM, al momento de realizar la compra informará las cantidades requeridas con un tipo de base
determinado
4.2.1. Anexo: perforaciones
CARA A CARA A’
Figura 1 Cima de los postes ítems 1, 2, 3, 4, 5, 6, 7, 10 y 11
Page 8
Página 8 de 13
CARA A
Figura 2 Cima de los postes ítems 8 y 9
Page 9
Página 9 de 13
4.2.2. Anexo: bases. Todas las perforaciones de las bases deberán ser alargadas para
permitir el manejo de tolerancias durante la instalación.
Figura 3 Base para poste ítems 3 y 5 (Base tipo 1)
Figura 4 Base para poste ítem 3 y 5 (Base tipo 2)
Page 10
Página 10 de 13
Figura 5 Base para poste ítem 4 y 6 (Base tipo 3)
Page 11
Página 11 de 13
Figura 6 Base para poste ítem 7
Page 12
Página 12 de 13
Figura 7 Base para poste ítem 10: incluye compuerta para mantenimiento, placa soporte desmontable para
reflector y elementos para fijación, no incluye fuente ni reflector.
Nota: las figuras de las bases son una referencia, el fabricante, previa autorización de EPM podrá realizar
mejoras siempre que se garantice la carga de rotura.
Page 13
Página 13 de 13
4.2.3. Anexo: planes de muestreo (aceptación y rechazo)
Muestreo para el ensayo de prueba estática a carga de rotura, prueba de la ASCE 104 numeral 6.2.3
y prueba de relación fibra – resina
CANTIDAD
CONTRATADA
TAMAÑO DE LA
MUESTRA
CRITERIO DE
ACEPTACIÓN
CRITERIO DE
RECHAZO
2 a 50
2 0 1
51 a 500
3 0 1
501 y más
5 0 1
Nota: La cantidad contratada corresponde al número total de unidades contratadas por cada empresa filial
del Grupo EPM. El tamaño de la muestra se distribuirá a lo largo de la ejecución del contrato, estos
ensayos se realizarán en presencia del gestor técnico del contrato.
Muestreo para el ensayo de prueba estática a carga de trabajo, pruebas de la ASCE 104 numerales
6.2.2, dureza BARCOL, y pruebas dimensionales
CANTIDAD
CONTRATADA
TAMAÑO DE LA
MUESTRA
CRITERIO DE
ACEPTACIÓN
CRITERIO DE
RECHAZO
2 a 15 2 0
1
16 a 50 3 0
1
51 a 150 5 0
1
151 a 500 8 1
2
501 y más
13 1 2
Nota: La cantidad contratada corresponde al número total de unidades contratadas por cada empresa filial
del Grupo EPM. El tamaño de la muestra se distribuirá a lo largo de la ejecución del contrato, estos
ensayos se realizarán en presencia del gestor técnico del contrato.
Loading...
