EPIKURE 3274 User Manual

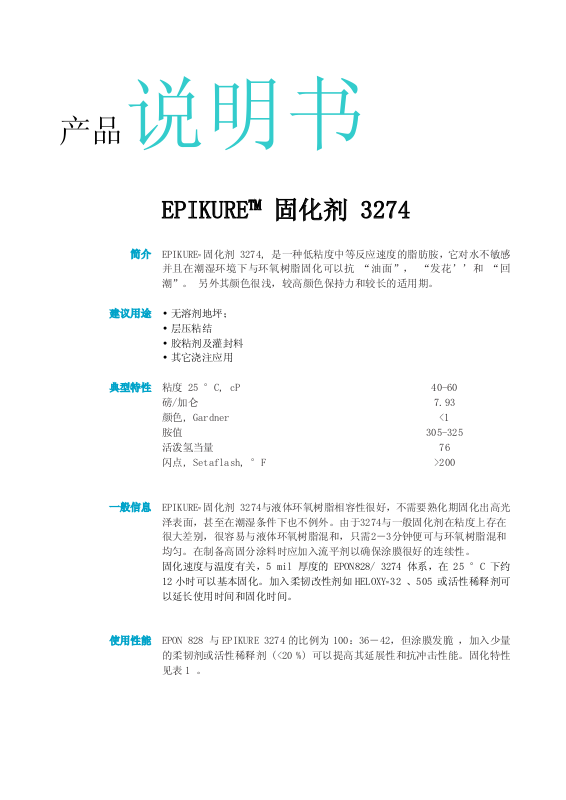

产品说明书
EPIKURE™ 固化剂 3274
简介 EPIKURE™ 固化剂 3274, 是一种低粘度中等反应速度的脂肪胺，它对水不敏感
并且在潮湿环境下与环氧树脂固化可以抗 “油面”， “发花’’和 “回
潮”。 另外其颜色很浅，较高颜色保持力和较长的适用期。
建议用途
典型特性
一般信息 EPIKURE™ 固化剂 3274与液体环氧树脂相容性很好，不需要熟化期固化出高光
使用性能 EPON 828 与 EPIKURE 3274 的比例为 100：36－42，但涂膜发脆 ，加入少量
• 无溶剂地坪；
• 层压粘结
• 胶粘剂及灌封料
• 其它浇注应用
粘度 25 °C, cP 40-60
磅/加仑 7.93
颜色, Gardner <1
胺值 305-325
活泼氢当量 76
闪点, Setaflash, °F >200
泽表面，甚至在潮湿条件下也不例外。由于3274与一般固化剂在粘度上存在
很大差别，很容易与液体环氧树脂混和，只需2－3分钟便可与环氧树脂混和
均匀。在制备高固分涂料时应加入流平剂以确保涂膜很好的连续性。
固化速度与温度有关，5 mil 厚度的 EPON828/ 3274 体系，在 25 °C 下约
12 小时可以基本固化。加入柔韧改性剂如 HELOXY
以延长使用时间和固化时间。
的柔韧剂或活性稀释剂 (<20 %) 可以提高其延展性和抗冲击性能。固化特性
见表 1 。
™ 32 、505 或活性稀释剂可
储存 固化剂3055应放在密闭容器中，干燥室温条件下保存。存储时严禁吸潮，因
为曝露于潮湿环境下，会引起粘度与反应速度的增长，这种增长程度取决于
吸水量的多寡。
长时间存放可能会使固化剂变黑，变色程度取决与存放温度和暴露情况。
表1/ EPI-CURE™ 3274与环氧树脂固化后的性能
组分(重量) A B C D E F
™ 828 100 90 80 75 85 90
EPON
HELOXY™ 32 – 10 20 – – –
HELOXY 505 – – – 25 – –
HELOXY 44 – – – – 15 –
HELOXY 8 – – – – – 10
EPIKURE
™ 3274 40 37 35 33 41 38
混和性能 25 °C
粘度, cP 1,210 840 600 710 840 530
凝胶时间, 100 g质量,分钟 135 210 315 230 150 225
固化后性能
1
拉伸强度, psi 9,200 5,500 1,900 2,000 8,800 4,100
断裂伸长, ％ 4 24 102 77 8 80
冲击性能, ft.•lb./in. notch 0.53 0.92 12.5 3.50 0.52 0.95
硬度, Shore D 83 78 56 65 80 78
抗化学性能
2
蒸馏水 0.21 0.28 0.44 0.38 0.25 0.25
5% 醋酸 0.25 1.1 2.8 1.7 1.3 0.78
50:50 二甲苯/异丙醇 8 14 35 22 9 20
1 1/8” 厚度，浇注 25 °C. 25 °C固化2星期。
2 25 °C经过 24 小时浸泡后重量变化。
EPIKOTE 和 EPIKURE 是锐意卓越产品有限公司的产品商标。
本说明书中包含的信息（根据我们所掌握的知识）是真实准确的，但由于我们对客户的使用条件无法控
制，所作的任何建议和推荐是不能保证的。另外，本说明书中的产品不能作为侵犯任何知识产权的法律
材料。
Loading...
