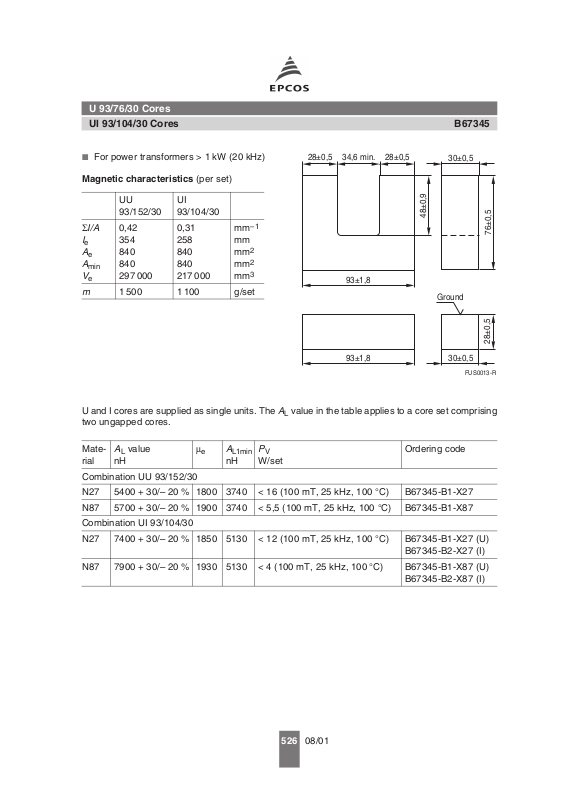

U 93/76/30 Cores
B67345UI 93/104/30 Cores
■ For power transformers > 1 kW (20 kHz)
28±0,5 34,6 min.
28±0,5
30±0,5
Magnetic characteristics (per set)
UU
93/152/30UI93/104/30
–1
ΣI/A
I
e
A
e
A
min
V
e
0,42
354
840
840
297 000
0,31
258
840
840
217 000
mm
mm
mm
mm
mm
2
2
3
m 1 500 1 100 g/set
U and I cores are supplied as single units. The A
two ungapped cores.
Material
A
nH
value
L
µ
e
A
nH
L1min
P
V
W/set
93±1,8
93±1,8
value in the table applies to a core set comprising
L
48±0,9
Ground
30±0,5
FUS0013-R
Ordering code
Combination UU 93/152/30
N27 5400 + 30/– 20 % 1800 3740 < 16 (100 mT, 25 kHz, 100 °C) B67345-B1-X27
N87 5700 + 30/– 20 % 1900 3740 < 5,5 (100 mT, 25 kHz, 100 °C) B67345-B1-X87
Combination UI 93/104/30
N27 7400 + 30/– 20 % 1850 5130 < 12 (100 mT, 25 kHz, 100 °C) B67345-B1-X27 (U)
B67345-B2-X27 (I)
N87 7900 + 30/– 20 % 1930 5130 < 4 (100 mT, 25 kHz, 100 °C) B67345-B1-X87 (U)
B67345-B2-X87 (I)
76±0,5
28±0,5
526 08/01
