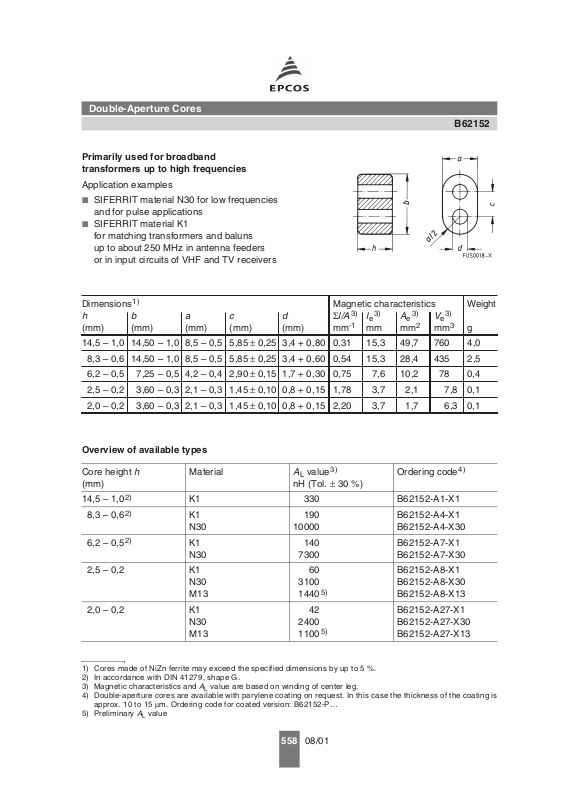

Double-Aperture Cores
Double aperture cores
Primarily used for broadband
transformers up to high frequencies
Application examples
■ SIFERRIT material N30 for low frequencies
and for pulse applications
■ SIFERRIT material K1
for matching transformers and baluns
up to about 250 MHz in antenna feeders
or in input circuits of VHF and TV receivers
B62152
Dimensions
h
(mm)
1)
b
(mm)
a
(mm)c(mm)
14,5 – 1,0 14,50 – 1,0 8,5 – 0,5 5,85
8,3 – 0,6 14,50 – 1,0 8,5 – 0,5 5,85
6,2 – 0,5 7,25 – 0,5 4,2 – 0,4 2,90
2,5 – 0,2 3,60 – 0,3 2,1 – 0,3 1,45
2,0 – 0,2 3,60 – 0,3 2,1 – 0,3 1,45
Overview of available types
Core height h
Material A
(mm)
14,5 – 1,0
8,3 – 0,6
2)
2)
K1 330 B62152-A1-X1
K1
N30
6,2 – 0,5
2)
K1
N30
2,5 – 0,2 K1
N30
M13
2,0 – 0,2 K1
N30
M13
Magnetic characteristics Weight
d
(mm)
Σl/A
mm
3)
l
e
-1
mm
A
mm
e
3)
2
3)
V
e
mm3g
3)
± 0,25 3,4 + 0,80 0,31 15,3 49,7 760 4,0
± 0,25 3,4 + 0,60 0,54 15,3 28,4 435 2,5
± 0,15 1,7 + 0,30 0,75 7,6 10,2 78 0,4
± 0,10 0,8 + 0,15 1,78 3,7 2,1 7,8 0,1
± 0,10 0,8 + 0,15 2,20 3,7 1,7 6,3 0,1
3)
value
L
nH (Tol. ± 30 %)
190
10000
140
7300
60
3100
5)
1440
42
2400
5)
1100
Ordering code
B62152-A4-X1
B62152-A4-X30
B62152-A7-X1
B62152-A7-X30
B62152-A8-X1
B62152-A8-X30
B62152-A8-X13
B62152-A27-X1
B62152-A27-X30
B62152-A27-X13
4)
1) Cores made of NiZn ferrite may exceed the specified dimensions by up to 5 %.
2) In accordance with DIN 41279, shape G.
3) Magnetic characteristics and A
4) Double-aperture cores are available with parylene coating on request. In this case the thickness of the coating is
approx. 10 to 15 µm. Ordering code for coated version: B62152-P…
5) Preliminary A
value
L
value are based on winding of center leg.
L
558 08/01
