AlcoQuant 6020

Gebrauchsanweisung

D

GB

E

F

NL

I

© 07.2008 EnviteC-Wismar GmbH

Operating Instructions
Instrucciones de uso
Notice d'utilisation
Istruzioni per l'uso
Gebruiksaanwijzing

059-07-11000300-k.doc Technische Änderungen vorbehalten!

AlcoQuant 6020

Allgemeine Sicherheits- und Servicehinweise...................................................................3

1

2 Verwendungszweck und Einsatzgebiete...........................................................................4

3 Geräte- und Funktionsbeschreibung .................................................................................4

4 Bedienung..........................................................................................................................5

4.1 Messung im aktiven Modus (Menüpunkt 1)..............................................................8

4.2 Messung im passiven Modus (Menüpunkt 2)...........................................................8

4.3 Der Datenspeicher....................................................................................................8

5 Instandhaltung / Gerätepflege ...........................................................................................8

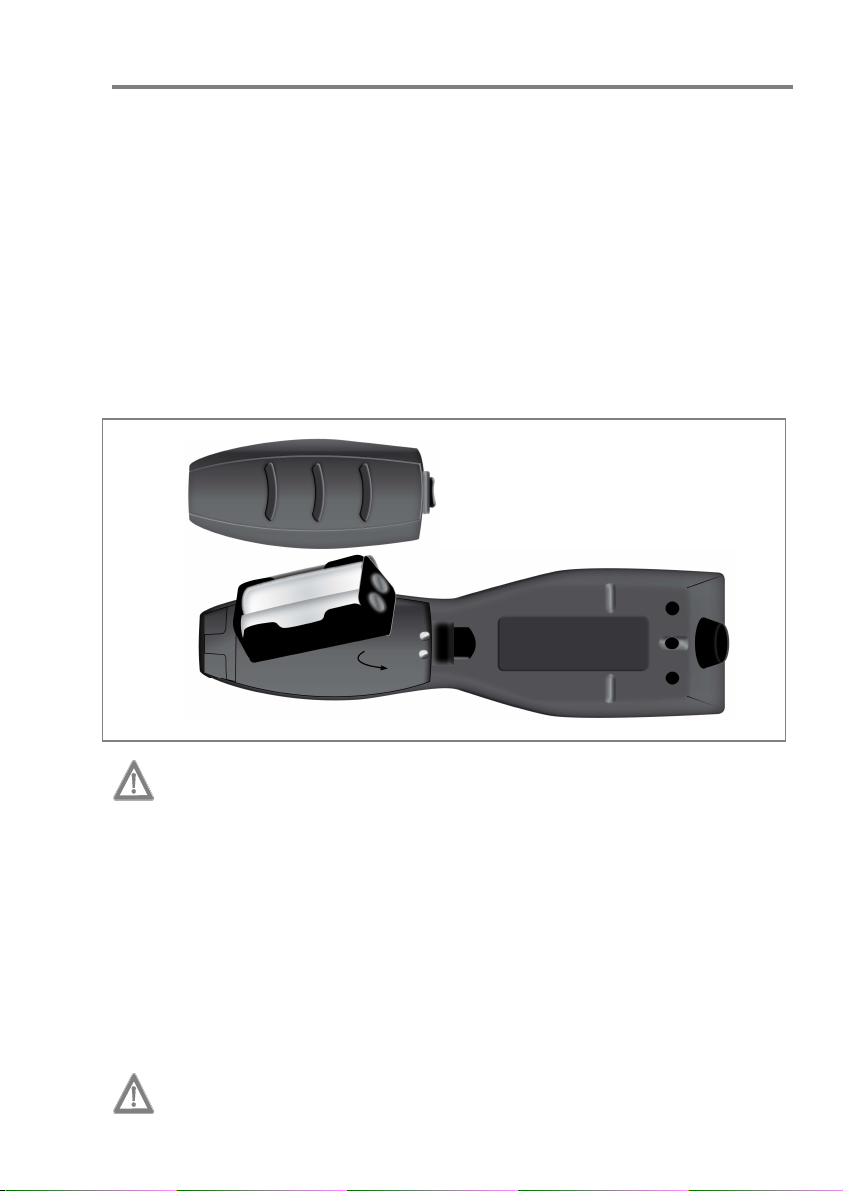

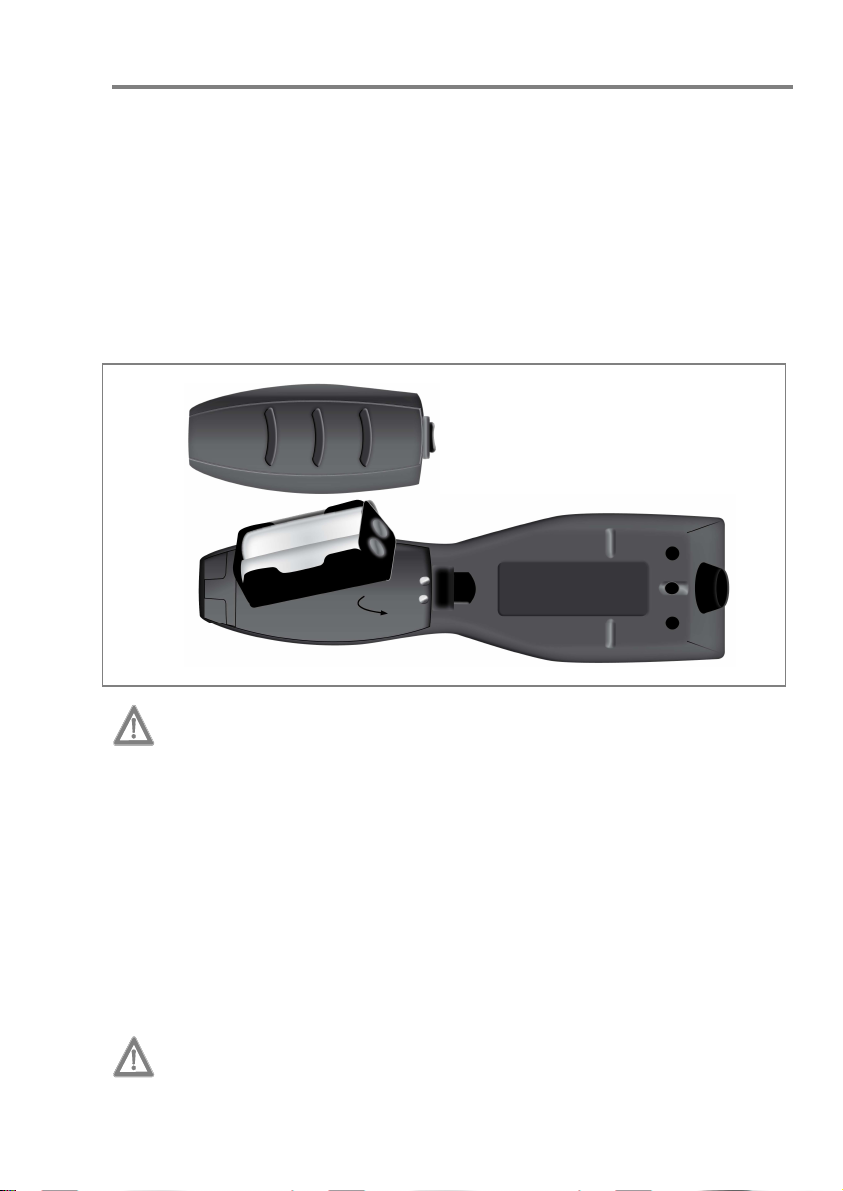

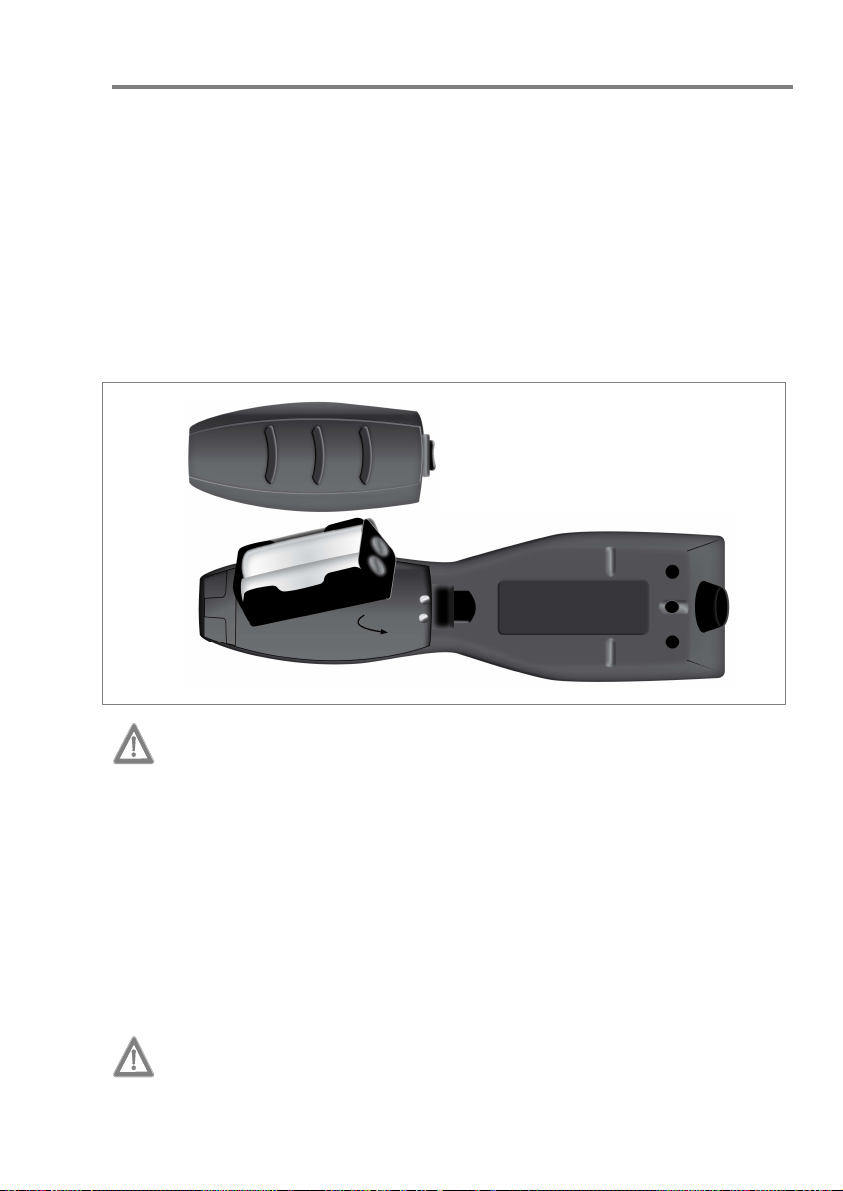

5.1 Batterietausch...........................................................................................................8

6 Entsorgung Gerät, Alkoholsensor, Batterien .....................................................................8

7 Fehlerbeschreibung und Beseitigung................................................................................8

8 Technische Spezifikation...................................................................................................8

9 Garantie.............................................................................................................................8

10 Bestellinformationen..........................................................................................................8

Diese Anleitung wurde mit größter Sorgfalt erstellt – sollten Sie dennoch Details finden, die
beim Umgang mit dem System nicht übereinstimmen, bitten wir um eine kurze Mitteilung,
damit wir Unstimmigkeiten schnellstmöglich beheben können.

Änderungen durch optische oder technische Weiterentwicklung gegenüber den in dieser
Gebrauchsanweisung aufgeführten Angaben und Abbildungen sind vorbehalten. Alle im Text
genannten und abgebildeten Warenzeichen sind Warenzeichen der jeweiligen Inhaber und
werden als geschützt anerkannt.

Nachdruck, Übersetzung und Vervielfältigung in jeglicher Form – auch auszugsweise –
bedürfen der schriftlichen Genehmigung des Herstellers.

Dieses Handbuch unterliegt dem Änderungsdienst der EnviteC-Wismar GmbH.

Dok.-Nr.: 059-07-11000300-k.doc © 2008 EnviteC-Wismar GmbH

(Printed in Germany)
EnviteC-Wismar GmbH

a Honeywell Company Tel.: +49 - (0) 3841-360-1
Alter Holzhafen 18 Fax: +49 - (0) 3841-360-222
23966 Wismar E-Mail: [email protected]

2 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

1 Allgemeine Sicherheits- und Servicehinweise

Jede Handhabung an dem Gerät setzt die genaue Kenntnis und Beachtung dieser
Gebrauchsanweisung voraus. Das Gerät ist nur für die beschriebene Verwendung bestimmt.

• Kein Betrieb in explosionsgefährdeten Bereichen!

Das Gerät ist nicht für den Betrieb in explosionsgefährdeten Bereichen zugelassen.

• Brandgefahr - Nicht in Verbindung mit leicht entzündlichen Gasen (z. B. Narkosegasen)

verwenden.

• Tragbare oder mobile HF-Kommunikationseinrichtungen können die Funktion

elektromedizinischer Geräte stören.

• Während des Gebrauchs am Patienten ist die Verbindung von PC und Gerät über das

Datenkabel nicht gestattet.

Inbetriebnahme

Kontrollieren Sie vor Inbetriebnahme den Kalibrieraufkleber auf dem Gehäuse des Gerätes. Ist
das auf dem Schild vermerkte Datum erreicht oder überschritten, muss das AlcoQuant 6020
neu kalibriert bzw. zur Wartung gegeben werden und sollte nicht mehr zu Messungen
verwendet werden. Die Wartung und Kalibrierung darf nur von entsprechend geschultem und
durch EnviteC autorisiertem Personal durchgeführt werden.

Wartung

Das Gerät muss in halbjährlichem Zeitabstand einer Kalibrierung und Wartung durch
autorisiertes Fachpersonal unterzogen werden (mit Protokoll).

Instandhaltungen am Gerät sind ausschließlich von autorisiertem Servicepersonal
durchzuführen. Bei Reparaturen dürfen nur Originalteile der EnviteC-Wismar GmbH
verwendet werden. Die halbjährliche Kalibration des Gerätes ist notwendig, um die in der
Spezifikation garantierte Genauigkeit zu garantieren.

Zeichenerklärung

Bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sachschaden
eintreten können, wenn die entsprechenden Vorsichtsmaßnahmen nicht

Entsorgung

getroffen werden.
Ist eine wichtige Information zu dem Produkt oder einem Teil der Anleitung auf

den besonders aufmerksam gemacht werden soll.

Gemäß der Richtlinie 2002/96/EG (WEEE) wird das elektrische und
elektronische Gerät nach der Demontage zur fachgerechten Entsorgung vom
Hersteller zurückgenommen!

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 3

AlcoQuant 6020

2 Verwendungszweck und Einsatzgebiete

Das AlcoQuant 6020 wurde für die schnelle und präzise Bestimmung der
Atemalkoholkonzentration entwickelt und ist für folgende Bereiche vorgesehen:

• Routinekontrollen der Polizei

• Strafvollzug

• Arbeitssicherheit

3 Geräte- und Funktionsbeschreibung

Das AlcoQuant 6020 bestimmt während des Einblasens des Probanden das eingeblasene
Volumen und entnimmt nach 1,2 L (Standardeinstellung) eine Probe.

Das AlcoQuant 6020 beinhaltet einen speziellen nur auf Alkohol reagierenden
elektrochemischen Sensor. Das besondere Kennzeichen dieses Sensors ist sein spezifisches
Ansprechverhalten auf Alkohol und seine Langzeitstabilität, die ein Kalibrierintervall von 6
Monaten erlaubt. Der Einfluss anderer Substanzen, die in der Ausatemluft vorkommen
können, wie Aceton, Eukalyptol etc., ist aufgrund des angewandten elektrochemischen
Messprinzips vernachlässigbar.

Das für höchste Genauigkeit entwickelte Probenahmesystem erlaubt kurze Messintervalle und
damit extrem geringe Wartezeiten zwischen den Messungen. Durch die Verwendung des
neuen verbesserten Ethanolsensors E 100 und des neuen innovativen Probenahmesystems
wird eine hohe Reproduzierbarkeit der Messergebnisse garantiert.

In dem Gerät sind die neuesten Technologien zur Vermeidung von Fehlmessungen und zur
Gewährleistung höchster Messgenauigkeit implementiert. So erfolgt unter anderem eine
ständige Kontrolle der folgenden Funktionen und Bauteile.

• Gerätetemperatur • Batterie

• Probenahme • Alkoholsensor

• Signalgeber • Interner Speicher

• LEDs • Kalibrierintervalle

Das Gerät ist mit einem Datenspeicher und einer seriellen Datenschnittstelle (RS232)
ausgestattet. Die Daten können mit der Software >Datamanager Alco 60XX< inkl. Datenkabel
zu einem PC übertragen und ausgewertet werden.

Die Bedienung erfolgt über die drei Folientasten des Gerätes. Die Folientasten können zur
Einhaltung der Hygiene leicht mit einem feuchten Tuch gereinigt werden. Alle Anzeigen der
Gerätestatus- und Fehlermeldungen erscheinen im Klartext auf dem beleuchteten
Grafikdisplay.

4 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

4 Bedienung

AlcoQuant 6020

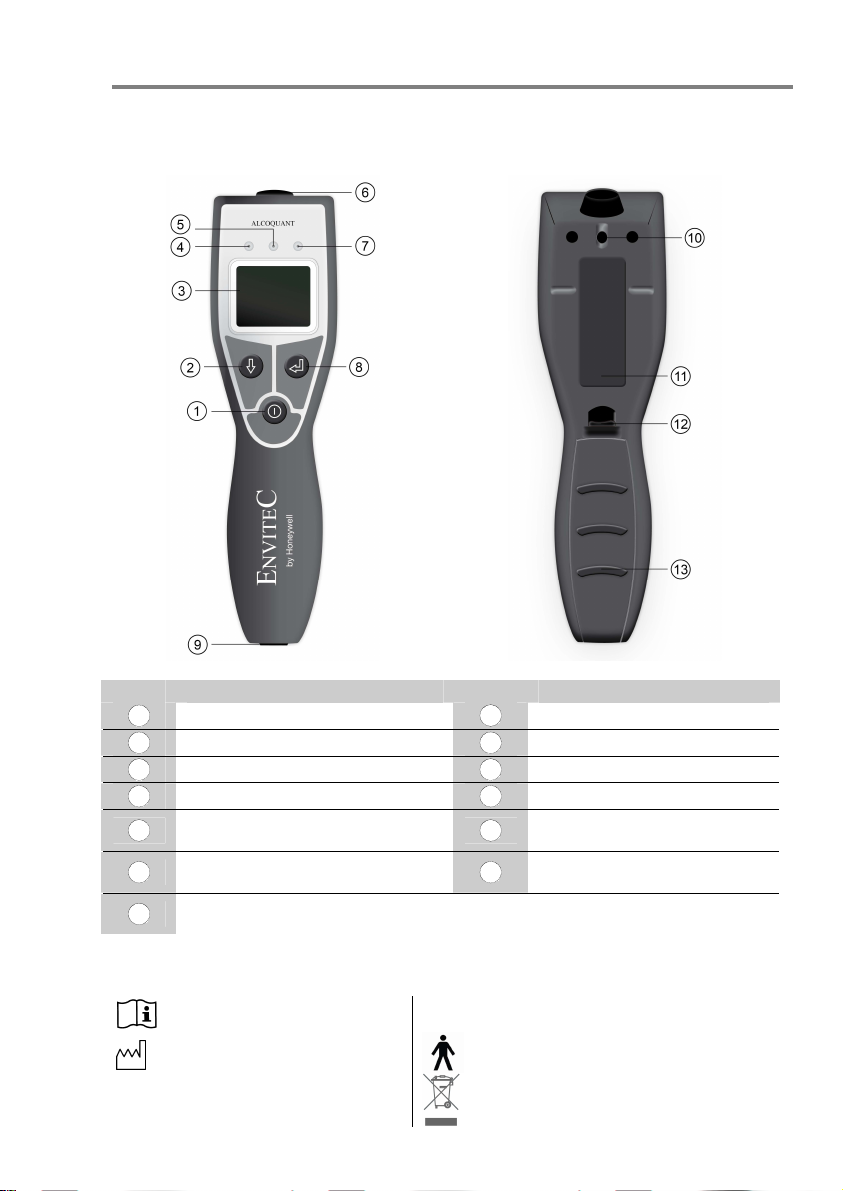

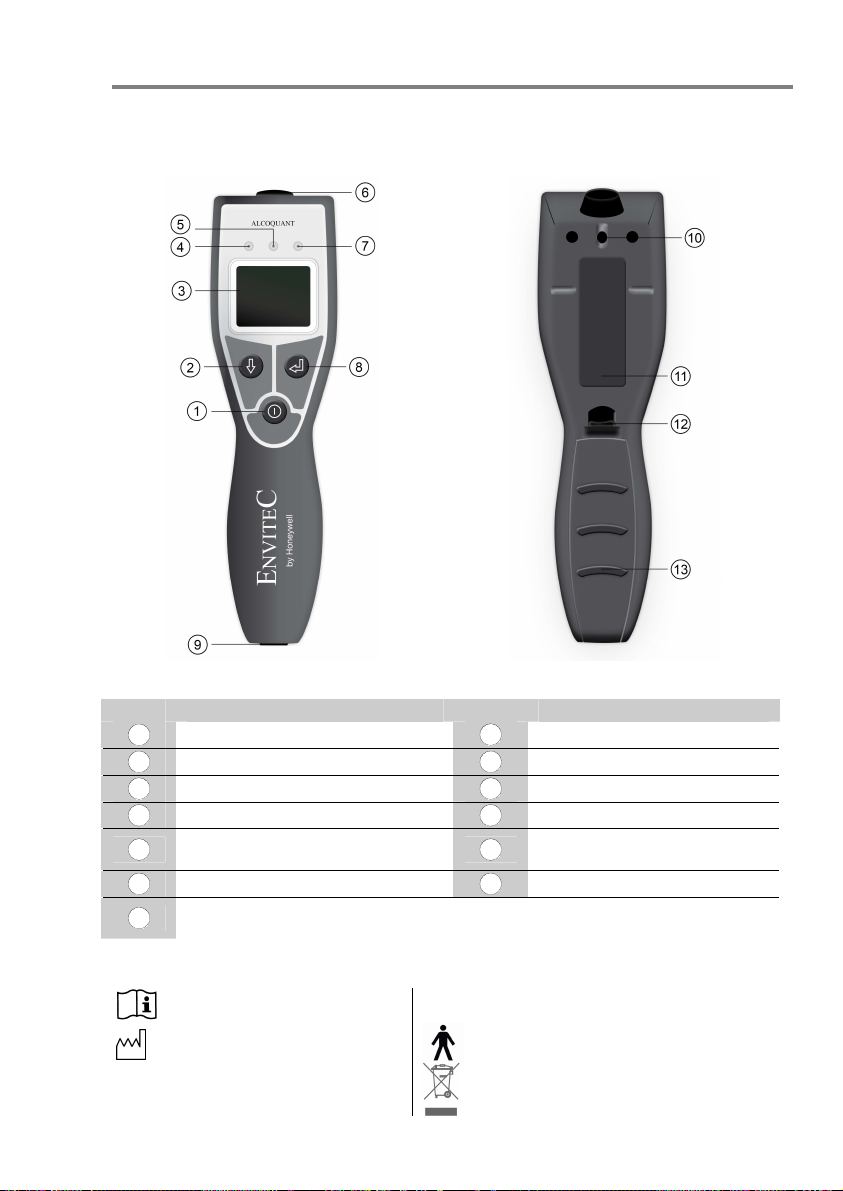

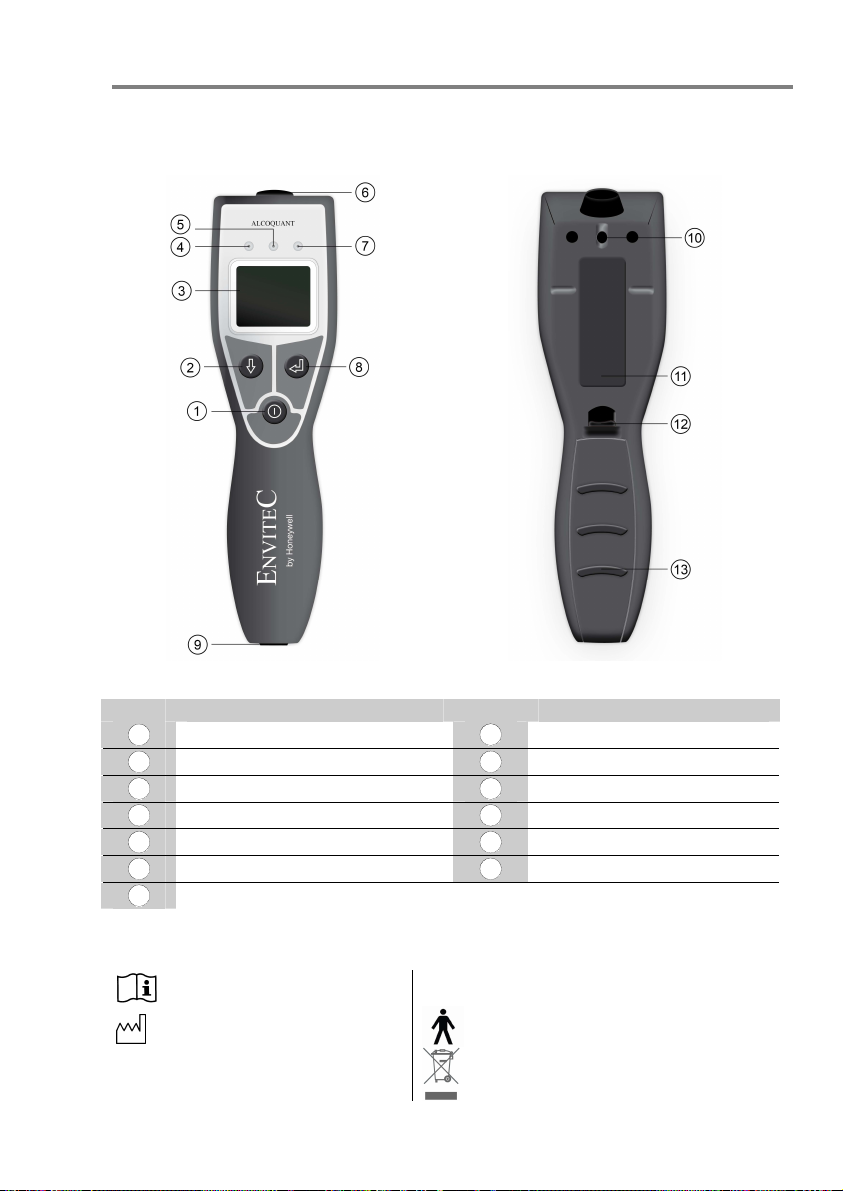

Vorderansicht

Nr. Beschreibung Nr. Beschreibung

EIN / AUS-Taste

1

Auswahl-Taste

2

Display

3

LED rot - Fehleranzeige

4

LED gelb - Messung läuft/Achtung

5

Mundstücktülle

6

LED grün - Messbereitschaft

7

Symbole auf dem Label

Gebrauchsanweisung beachten!
Herstellungsdatum

PN

Produktnummer

8

9
10
11

12

13

SN

Rückansicht

OK-Taste
Datenschnittstelle RS 232
Ausblasöffnung
Gerätelabel
Batteriefachöffner
Batteriefachdeckel

Seriennummer
Anwendungsteil Typ B

Entsorgungsvorschriften beachten!

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 5

AlcoQuant 6020

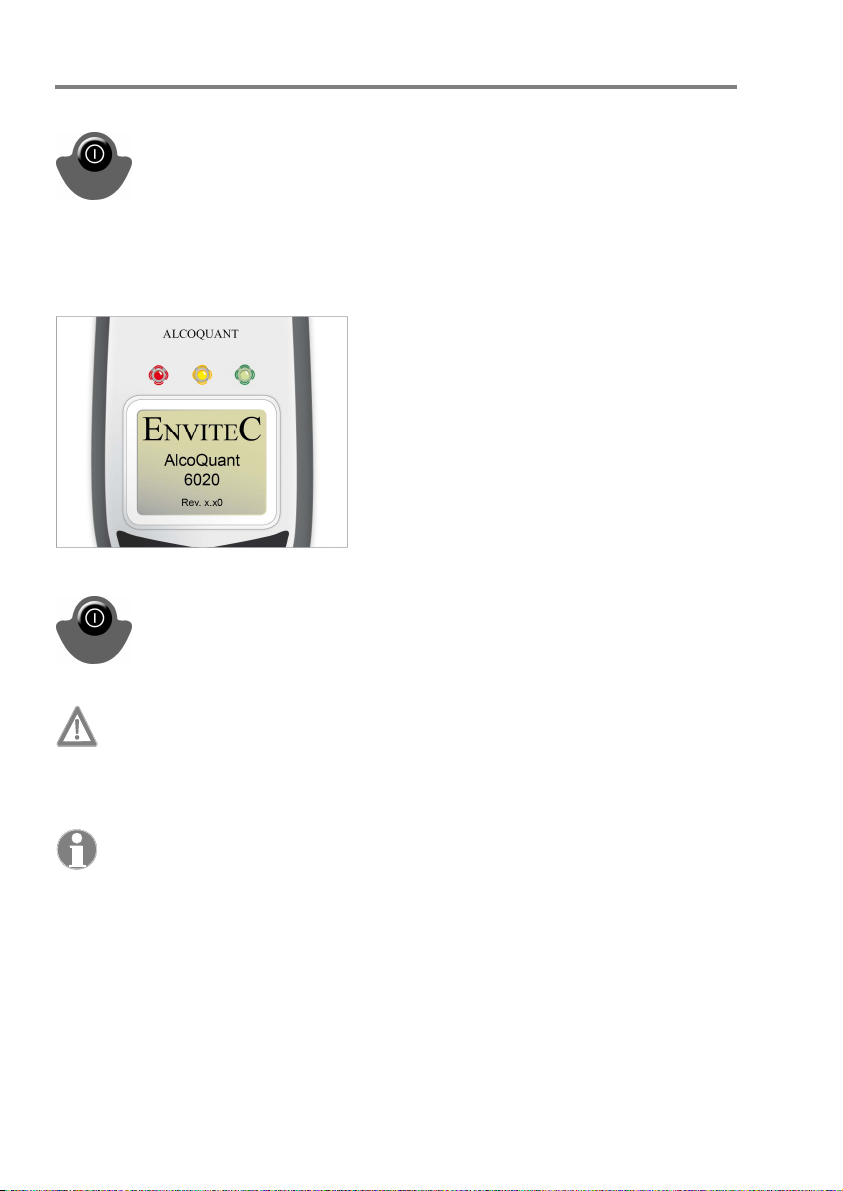

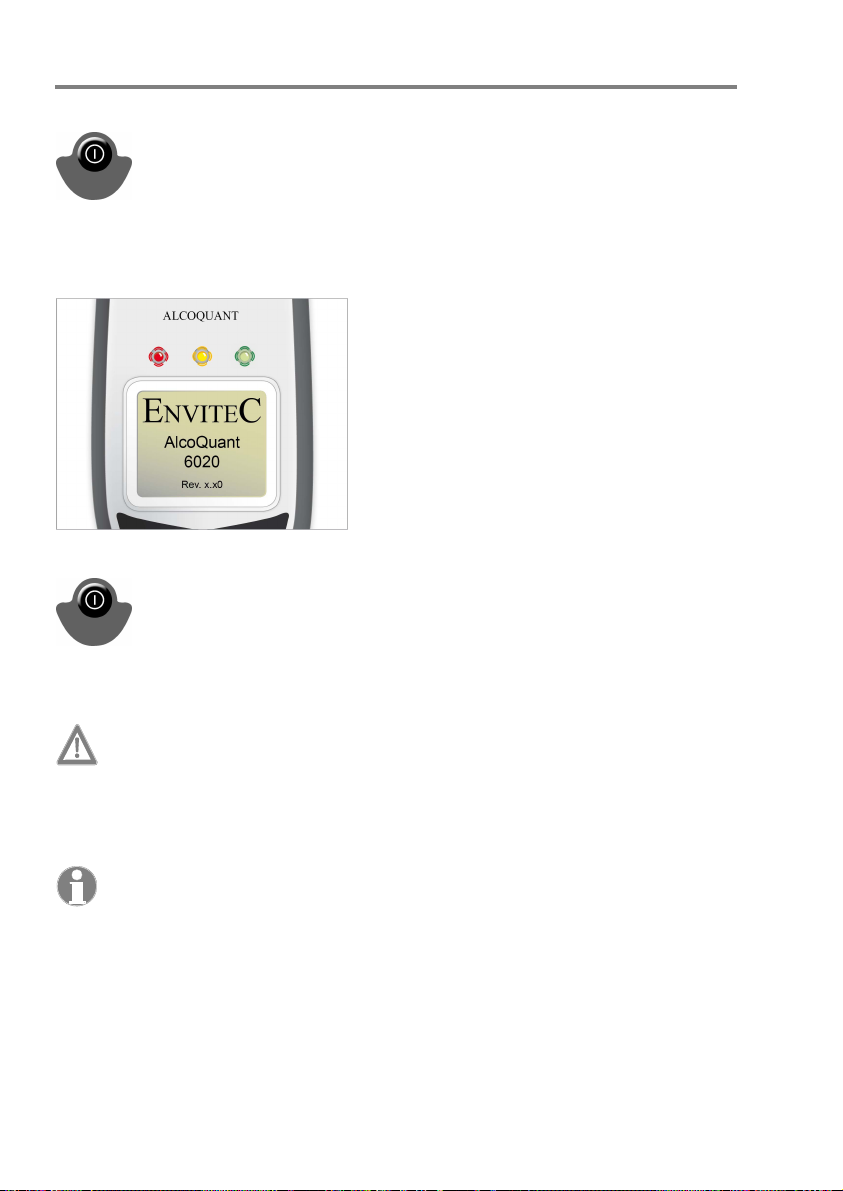

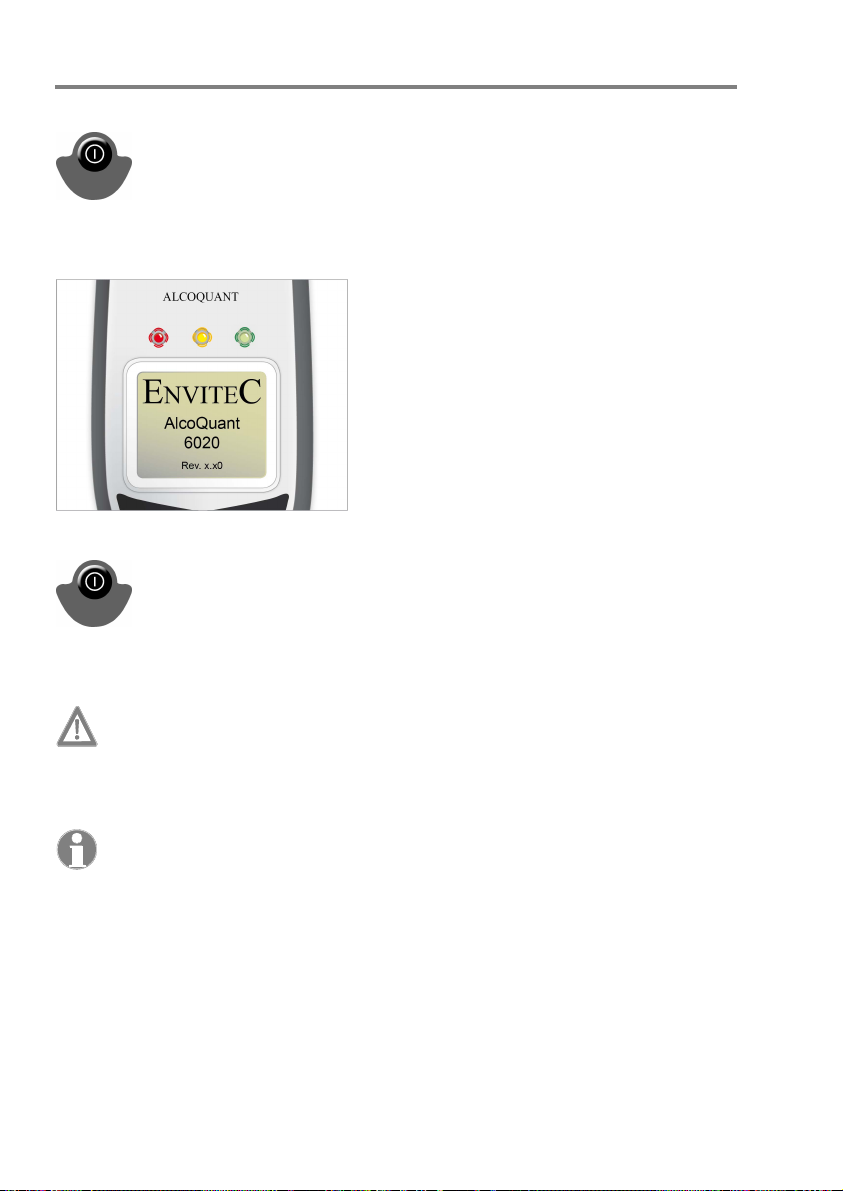

Einschalten

Î Taste für ca. 1 Sekunde gedrückt halten

Das Gerät führt automatisch einen Selbsttest der internen Funktionen und
Komponenten durch. Auf dem Display erscheinen für ca. 2 Sekunden während
dieser Selbsttestphase die Geräteversion, die Softwareversion (Rev x.x0) sowie
das nächste Kalibrierdatum. Nach ca. 3 Sekunden ist das Gerät im aktiven
Messmodus messbereit (grüne LED blinkt im 1,5 Sekundentakt, im Display
steht „Messung starten“).

Ausschalten

Tabakrauch

Tabakrauch in der Ausatemluft schädigt bzw. zerstört das Messsystem. Daher muss
sichergestellt werden, dass die Testperson unmittelbar vor der Messung nicht
geraucht hat. Wartezeit : Mindestens 5 Minuten nach dem Rauchen.

Restalkohol im Mund

Restalkohol im Mund verfälscht die Messung. Daher muss sichergestellt werden,
dass die Testperson unmittelbar vor der Messung keinen Alkohol zu sich genommen
hat. Wartezeit: Mindestens 15 Minuten nach der letzten Alkoholaufnahme in den
Mund.
Auch alkoholische Mundsprays, medizinische Säfte und Tropfen sowie Aufstoßen
und Erbrechen können zu zeitweiligem Mundalkohol führen. Eine Mundspülung mit
Wasser oder nicht alkoholischen Getränken ersetzt die Wartezeit nicht!

Hyperventilation

Die Testperson soll vor der Messung normal und ruhig atmen, nicht mehrmals tief
ein- oder ausatmen (Hyperventilation), da sich die Atemalkoholkonzentration durch
Abkühlung der Atemluft kurzzeitig verändern kann und somit das Messergebnis
verfälscht wird.

Î Taste für ca. 3 Sekunden gedrückt halten

Wenn innerhalb von 2,5 Minuten keine Messung oder Tasteneingabe
durchgeführt wird, schaltet sich das AlcoQuant 6020 selbstständig ab.

6 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

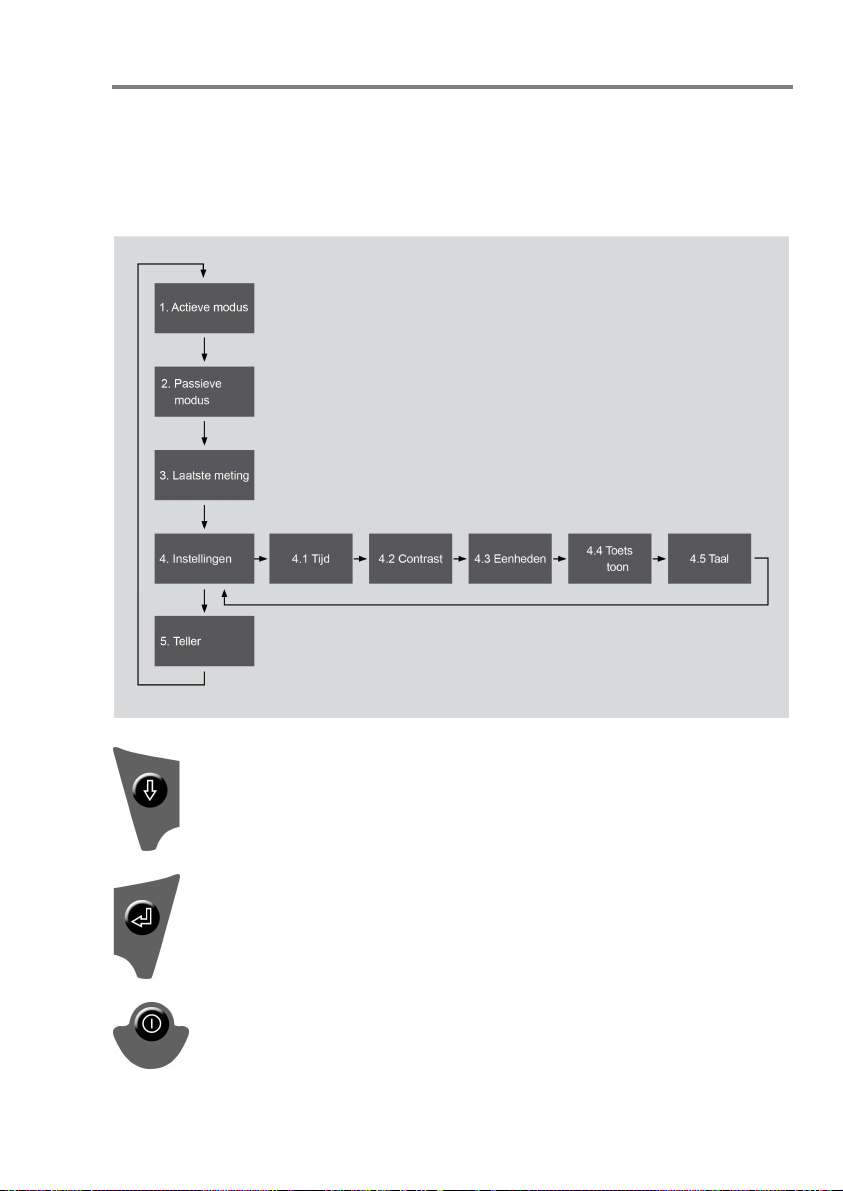

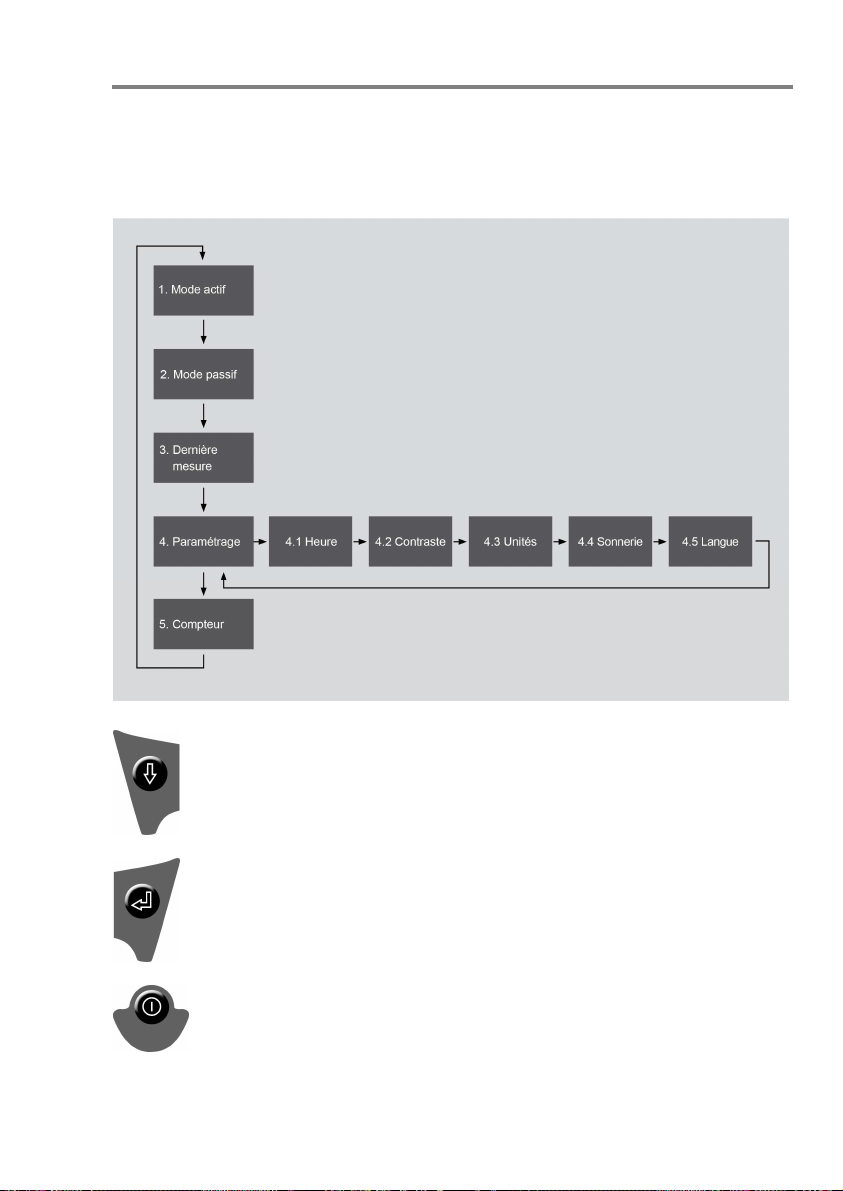

Bedienmenü

Das Gerät befindet sich nach dem Einschalten im Menüpunkt „1. Messmodus aktiv“.
Nach ca. 3 Sekunden ist das Gerät messbereit (grüne LED blinkt im 1,5 Sekundentakt).

AlcoQuant 6020 Hauptmenü

Auswahl-Taste zur Anwahl der Menüpunkte

Bestätigung des angewählten Menüpunktes

Verlassen der Untermenüs 4.x

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 7

AlcoQuant 6020

4.1 Messung im aktiven Modus (Menüpunkt 1)

Die Messung im aktiven Gerätemodus dient der genauen Bestimmung der Alkohol­konzentration in der Ausatemluft. Dabei wird sichergestellt, dass dem Sensor ausschließlich
tiefe Lungenluft zugeführt wird.

Dies ist notwendig, da nur zwischen dem Alkoholgehalt von tiefer Lungenluft und dem
Blutalkoholgehalt ein fester Zusammenhang besteht.

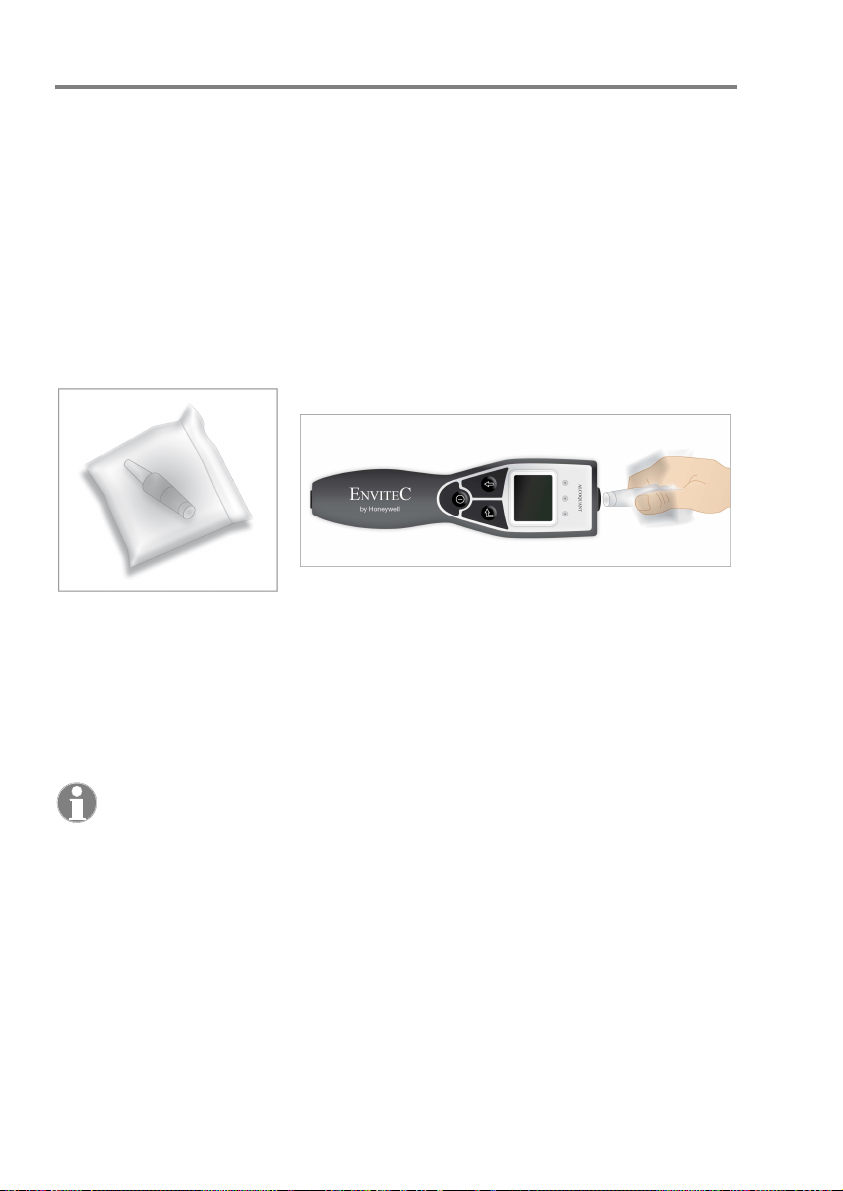

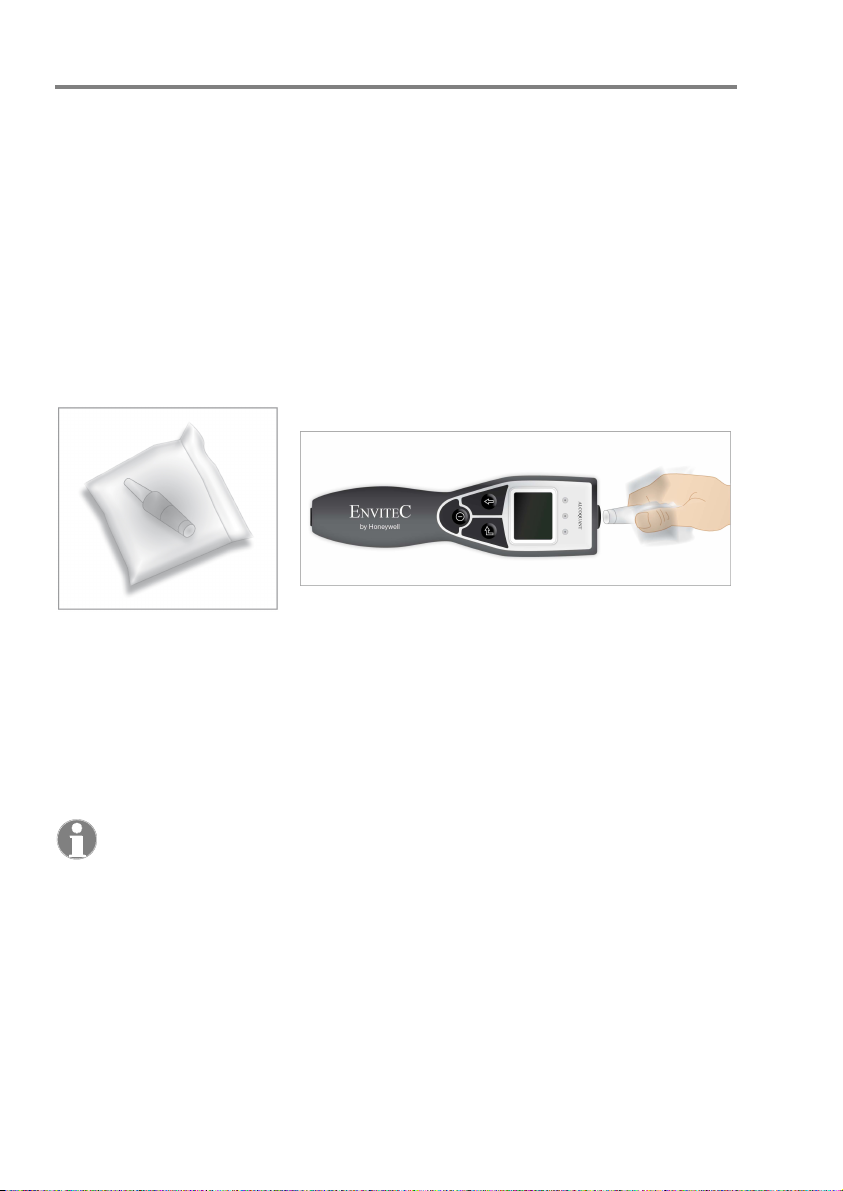

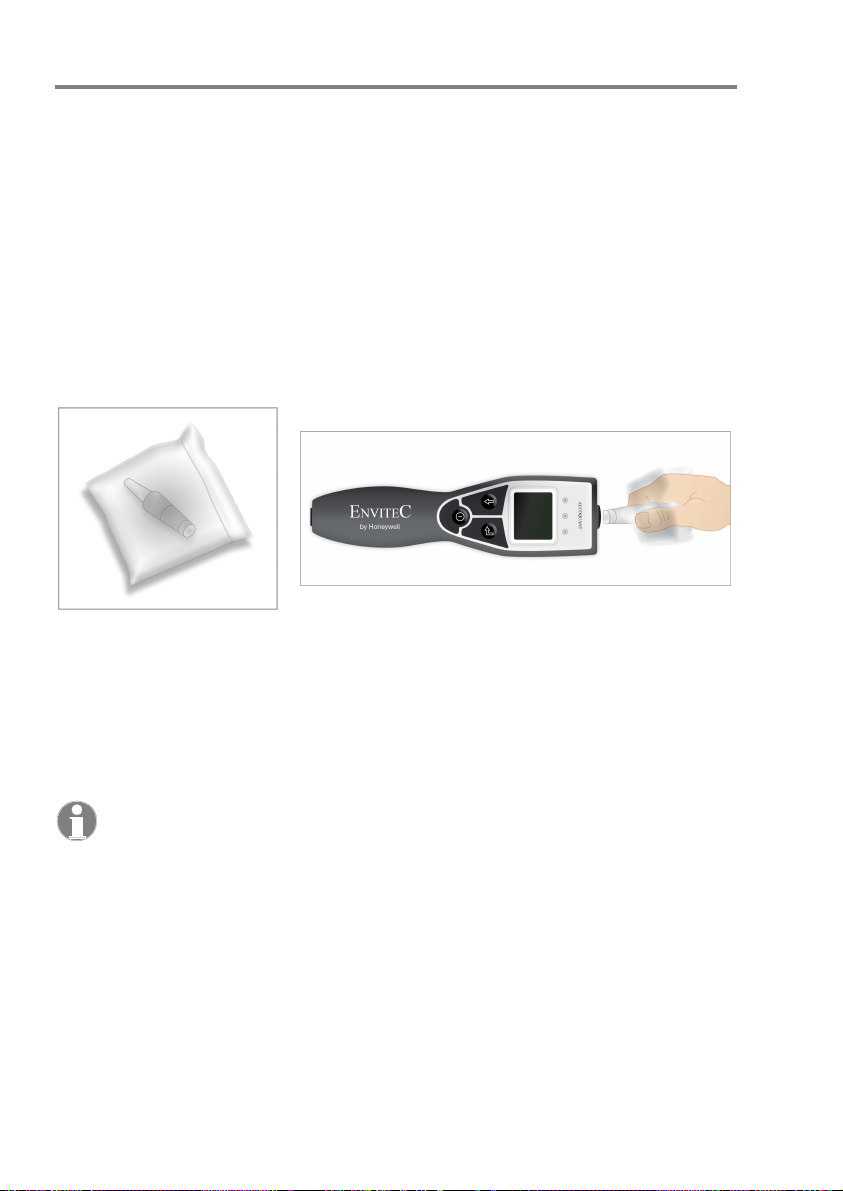

Original-Mundstück einsetzen

EnviteC Mundstück in die dafür vorgesehene Mundstücktülle des AlcoQuant 6020 einsetzen.
Dazu ist die Hygieneverpackung des Mundstückes an der Perforation zu öffnen und als
hygienischer Kontaktschutz beim Einsetzen zu verwenden (siehe Abbildung).

Mögliche Fehler – Abbruch der Messung

Wird der Atemstrom während des Einblasvorganges unterbrochen, ist ein langer Doppelton
hörbar und es erscheint die Fehlermeldung „Einblasfehler“. Der Einblasvorgang muss
wiederholt werden.

• Für jede Messung im aktiven Modus ist ein neues Mundstück zu verwenden.

• Die Ausblasöffnung ist während des Einblasvorganges frei zu halten, da sonst

der Messwert verfälscht wird.

• Ist der Proband durch sein Verhalten bzw. durch Alkoholgeruch trotz

Nullmessung auffällig, muss das Gerät durch geschultes Servicepersonal
überprüft werden.

• Patienten mit verringertem Lungenvolumen können u. U. das geforderte

Ausatemvolumen von 1,2 L nicht erreichen. In diesem Fall eine Messung im
passiven Messmodus (ohne Mundstück) durchführen.

8 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

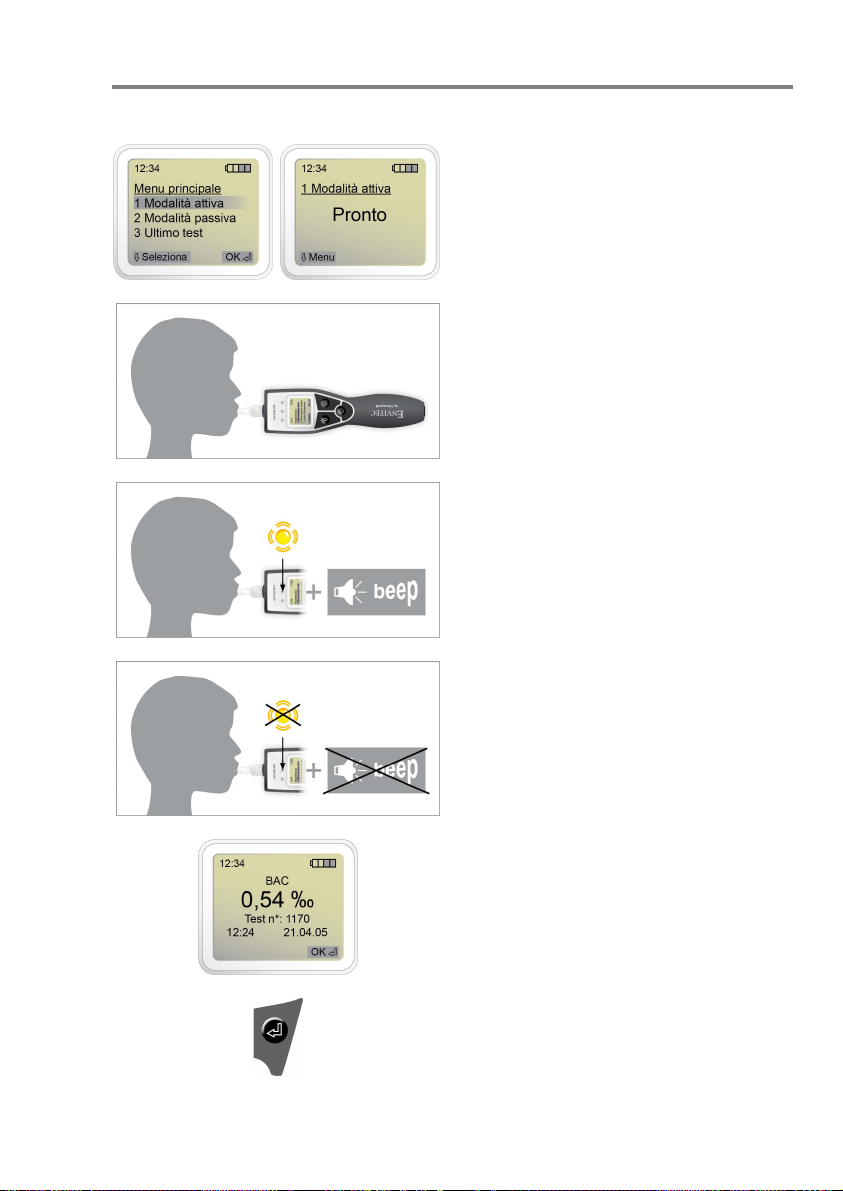

Aktive Messung starten

AlcoQuant 6020

Nach dem Einschalten schaltet das Gerät
automatisch in den aktiven Messmodus und
im Display erscheint „Messung starten“

Die Messung wird automatisch mit dem
Einblasen der Atemluft gestartet.

Start

Gleichmäßig und mit ausreichendem
Atemstrom in das Gerät einblasen. Es muss
ein Ausatemvolumen von 1,2 Litern erreicht
werden.

Akustisches + Optisches Signal

Das korrekte Einblasen wird durch ein
akustisches Signal und der blinkenden
gelben LED angezeigt.

Ende

Der Einblasvorgang ist beendet, sobald kein
Ton mehr zu hören ist und die gelbe LED
erlischt.

Analyse und die Anzeige des Messwertes.

Speicherung des Messwertes.

Taste drücken um das Gerät wieder in die
Messbereitschaft zu schalten.

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 9

AlcoQuant 6020

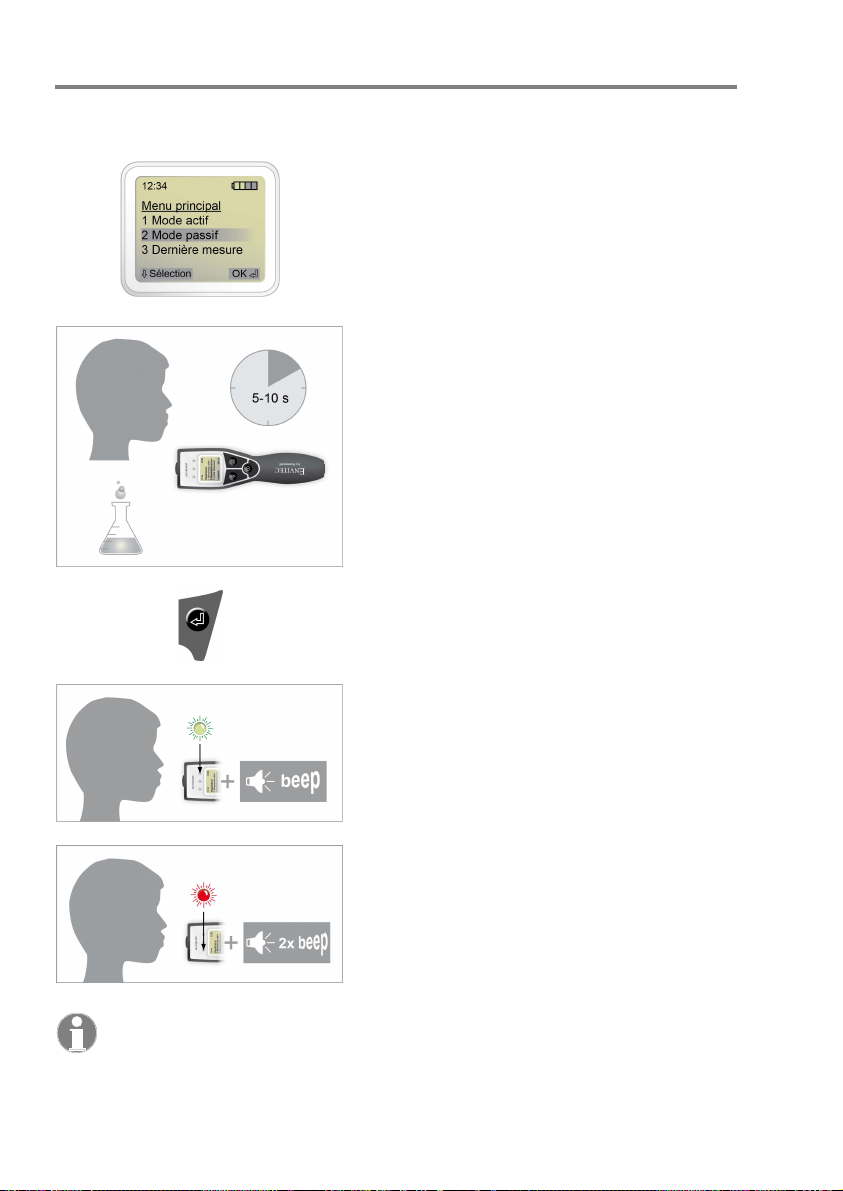

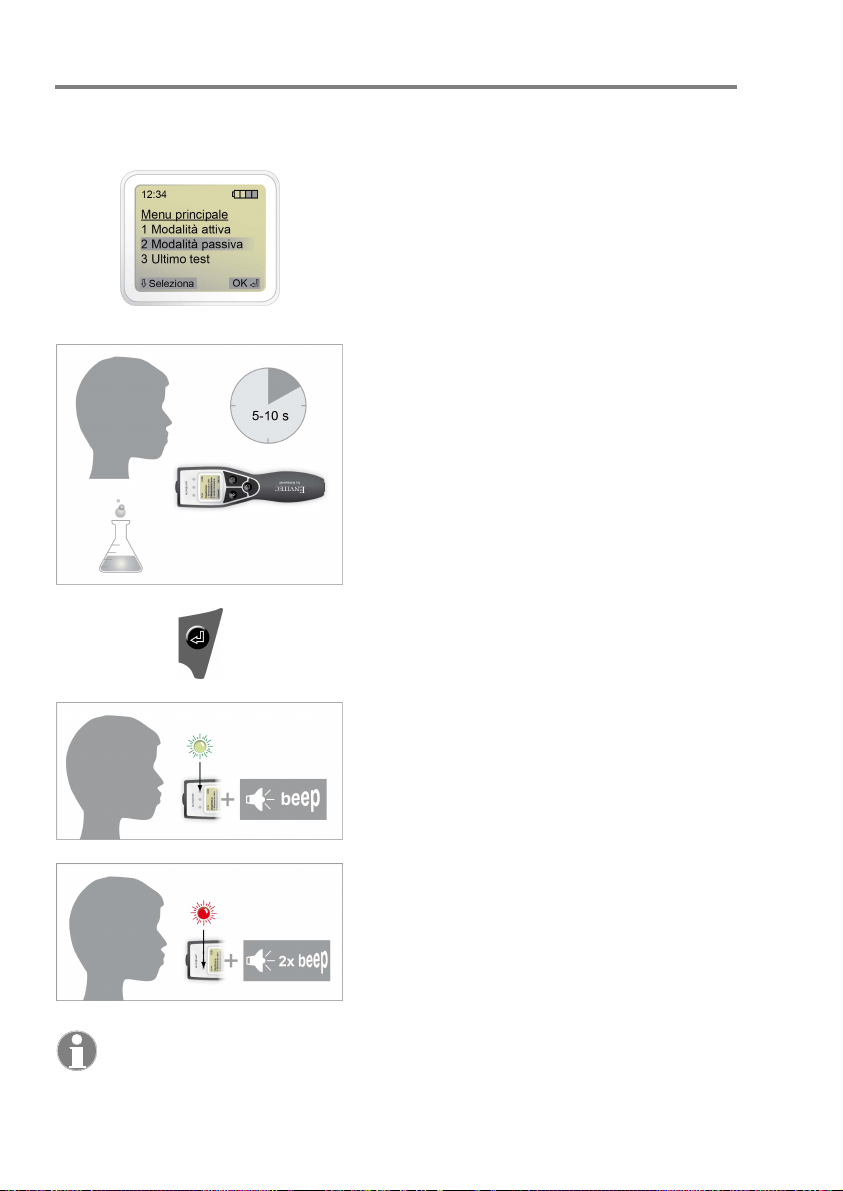

4.2 Messung im passiven Modus (Menüpunkt 2)

>Messmodus passiv< auswählen
Die Messung im passiven Modus wird ohne

Mundstück durchgeführt und dient zur Über­prüfung der Umgebungsluft oder der Ausatemluft,
z.B. von nicht ansprechbaren Patienten. Es wird
ausschließlich überprüft, ob sich in der
Umgebungsluft Alkohol befindet. Ein anderer
Anzeigewert als >0,00< ist ein Indiz für Alkohol in
der Umgebungsluft

Messbereites Gerät direkt mit der Einblasöffnung
(ohne Mundstück) für etwa 5-10 Sekunden (s)
dicht an die zu messende Umgebung, z. B. vor
Mund und Nase des Patienten halten.

Dann durch einmaliges kurzes Drücken der „Start­Taste“ die Probenahme auslösen.
Die Probenahme sollte während der Ausatem­phase des Patienten ausgelöst werden.

Kein Alkohol erkannt

Wird kein Alkohol detektiert, erfolgt ein Signalton,
und es leuchtet die grüne LED.

Alkohol erkannt

Wird Alkohol und ein Messwert angezeigt, erfolgt
ein Doppelton, und die rote LED leuchtet.

Die im passiven Modus gemessenen Werte entsprechen nicht der
Atemalkoholkonzentration in der tiefen Lungenluft und lassen so keine Rückschlüsse
auf die Blutalkoholkonzentration zu. Die genaue Atemalkoholkonzentration der tiefen
Lungenluft kann ausschließlich im aktiven Messmodus zuverlässig ermittelt werden.

10 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

4.3 Der Datenspeicher

Das Gerät besitzt einen Datenspeicher, in dem die Messergebnisse gespeichert werden. Jede
durchgeführte Messung wird automatisch mit Datum, Uhrzeit, Messwert und Protokollnummer
abgespeichert. Im Datenspeicher werden 9.999 Datensätze hinterlegt.

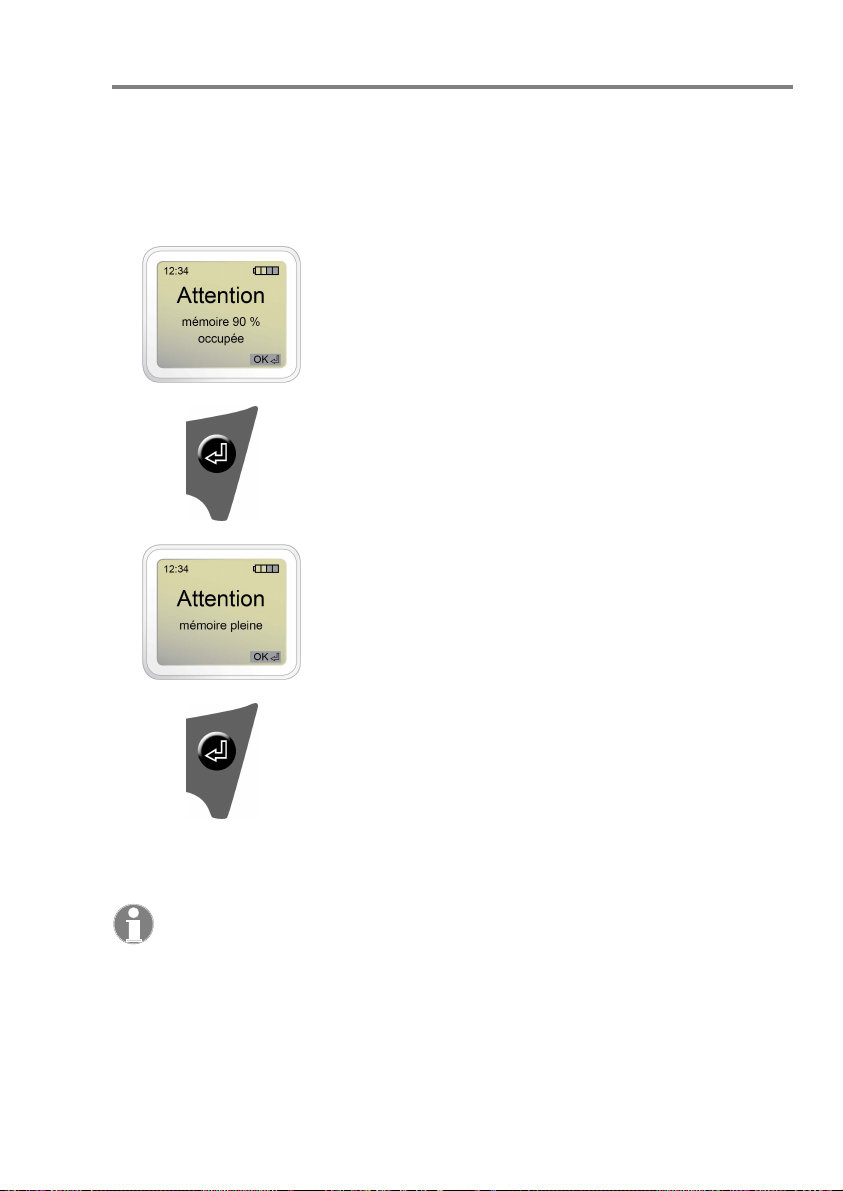

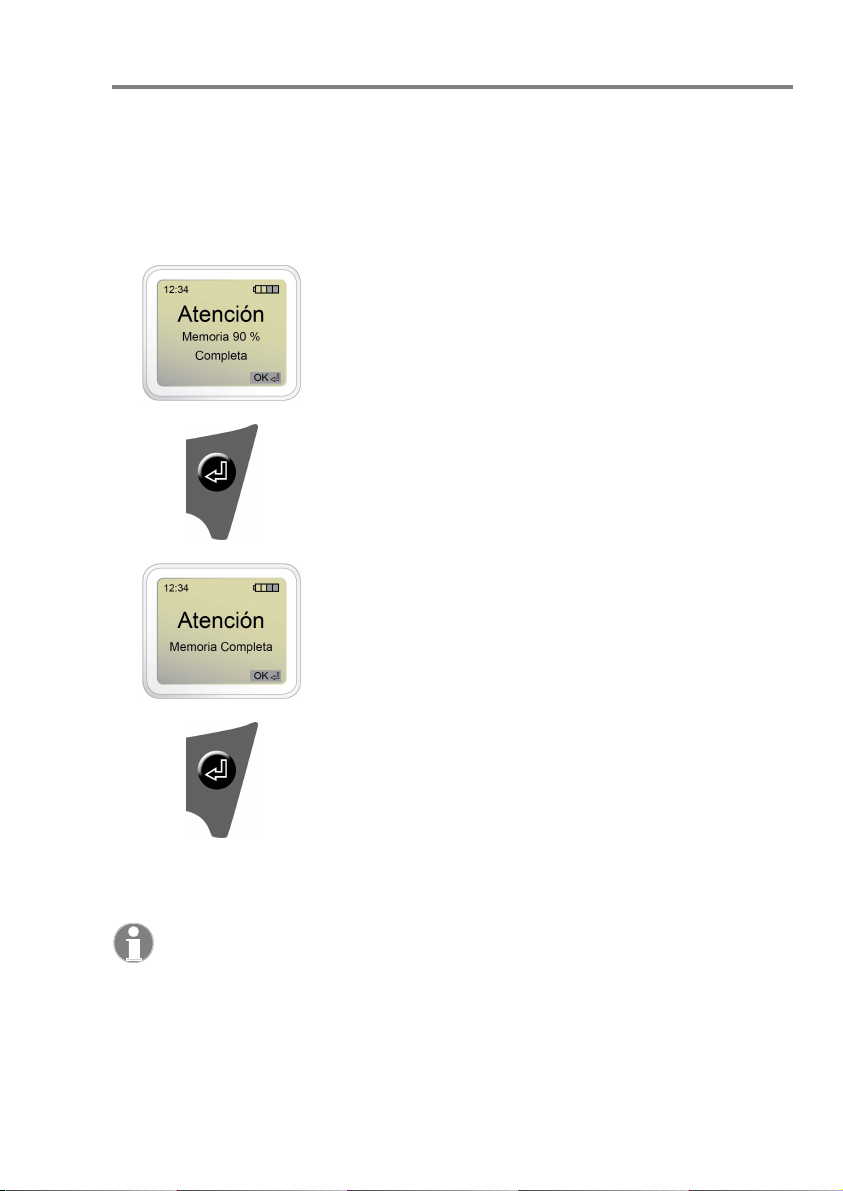

Das Erreichen der Speicherkapazität von 90% (9.000
Messungen) wird mit dem Hinweis >Achtung Speicher 90%
voll< im Display angezeigt.

Diese Vorwarnung muss durch einmaliges Drücken der „OK­Taste“ bestätigt werden.

Nach der 9.999. Messung erscheint der Hinweis >Achtung
Speicher voll< im Display.

Dieser Hinweis muss ebenfalls durch einmaliges Drücken
der „OK-Taste“ bestätigt werden.

Danach wird jeweils der älteste Messwert automatisch mit

Die im Datenspeicher abgelegten Messwerte bleiben auch bei einem Wechsel der
Batterien erhalten.

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 11

dem neuen Messwert überschrieben!

AlcoQuant 6020

5 Instandhaltung / Gerätepflege

Kalibrierung

Das Gerät muss alle 6 Monate einer Instandhaltung unterzogen werden. Diese beinhaltet
folgende Punkte:

• Kalibrierung des Gerätes

• Prüfung der ordnungsgemäßen Gerätefunktionen

• Kalibrierüberprüfung

Die Instandhaltung ist ausschließlich durch EnviteC bzw. durch von EnviteC
geschultes Servicepersonal durchzuführen.

Reinigung

Nur mit einem weichen, mit mildem Reinigungsmittel getränkten Einmaltuch ohne
übermäßigen Druck reinigen.

Desinfektion

Nur mit einem weichen, mit Isopropyl-Alkohol getränkten Einmaltuch ohne übermäßigen Druck
eine Wischdesinfektion durchführen laut EN 60601-1 (Prüfung der Dauerhaftigkeit der
Aufschriften).

Batterieklappe beim Reinigen und Desinfizieren geschlossen halten! Es darf keine
Feuchtigkeit in die Geräteöffnungen gelangen.

Es muss darauf geachtet werden, dass die elektrischen Kontakte im Gerät (Batterie)
und an der seriellen Schnittstelle sauber und trocken bleiben, um eine einwandfreie
Funktion des Gerätes zu gewährleisten.

Nach der Reinigung/Desinfektion mit Alkohol muss eine Wartezeit von min. 15
Minuten bis zur nächsten Messung eingehalten werden!

12 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

5.1 Batterietausch

Ein sich wiederholender Signalton sowie die Anzeige im Display „Batterie wechseln“ zeigen
an, dass die Batterien ausgetauscht werden müssen. Das Gerät schaltet sich dabei nach 10
Sekunden selbstständig aus.

Die Batterien können gewechselt werden, in dem durch leichten Druck auf den Batteriedeckel
die Verriegelung gelöst wird und der Batteriedeckel abgenommen werden kann.

Das Batteriefach fasst einen Batterieblock mit 4 x LR6 (AA) Alkaline Mignon-Zellen
(Empfehlung: Duracell
Batterien auszutauschen. Hierbei ist auf die richtige Polung zu achten.

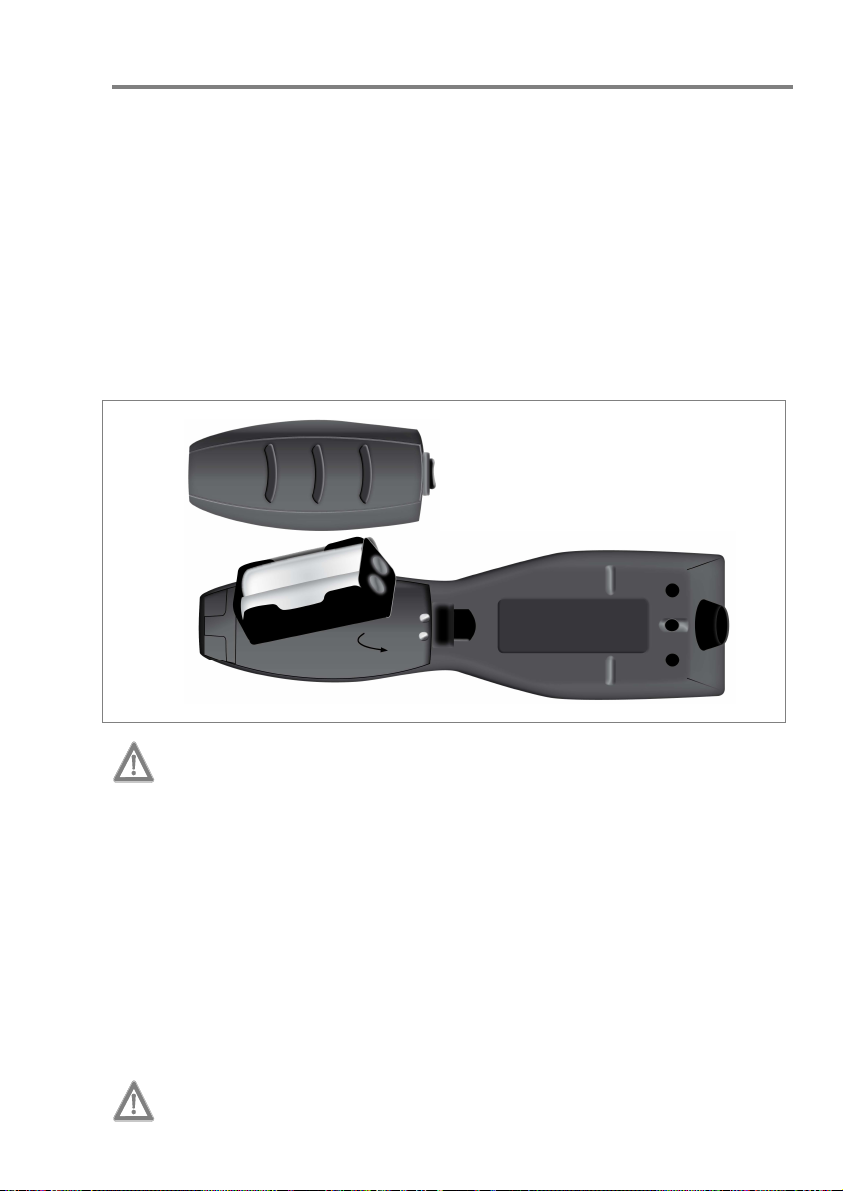

Danach wird der Batterieblock wieder in das Gehäuse eingesetzt. Die Anschlüsse des
Batterieblocks (Pfeil), wie im folgenden Bild gezeigt, müssen zum Gerät gerichtet und oben
sein. Anschließend den Batteriefachdeckel wieder schließen.

®

Procell®). Bei einem Batteriewechsel sind grundsätzlich alle vier

Keine Akkus gleicher Bauform (LR6, AA) in den Batterieblock einsetzen!
Die Balkenkapazitätsanzeige auf dem Display zeigt falsche Werte an, und es kann zu
Fehlfunktionen des Gerätes kommen.

6 Entsorgung Gerät, Alkoholsensor, Batterien

Das Gerät und der Alkoholsensor dürfen nicht über den Hausmüll entsorgt werden. Bitte
senden Sie beides unter Abgabe des Stichworts „Entsorgung“ an EnviteC zurück.

Die Batterien müssen entsprechend der europäischen Batterierichtlinie (EU 91/157/EEC) als
Sondermüll entsorgt werden.

EnviteC-Wismar GmbH
Alter Holzhafen 18
D-23966 Wismar

Batterien nicht ins Feuer werfen oder gewaltsam öffnen. Es besteht Explosionsgefahr !

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 13

AlcoQuant 6020

7 Fehlerbeschreibung und Beseitigung

Jeder Gerätefehler wird akustisch durch ein kurzes doppeltes Signal und optisch entweder
durch die gelbe LED (Fehler, der die Messung nicht behindert) oder durch die rote LED
(Fehler, der die Messung behindert) signalisiert und führt zu einer entsprechenden
Fehlermeldung in der Anzeige.

Die Fehlermeldung muss durch kurzes Drücken der „OK-Taste“

Fehleranzeige Mögliche Ursache Abhilfe

Anwenderfehler

Einblasfehler
Dieser Fehler erscheint,

wenn während des Einblas-

Einblasfehler

Geräte-Fehler, die den Messvorgang nicht gefährden (gelbe LED)

Fehler Signalgeber

Fehler LED rot

Fehler Datum Zeit

vorganges der Atemstrom
unter oder über einen
erforderlichen Level gefallen
ist, bevor das Einblas­Volumen von mindestens
1,2 L erreicht wurde.

Signalgeber
Es wurde ein defekter

Signalgeber festgestellt.

Fehler LED Rot (Grün, Gelb)
Es wurde eine defekte bzw.

nur schwach leuchtende
LED festgestellt.

Zeit
Es wurde ein Fehler bei der

Ermittlung des aktuellen
Datums und der aktuellen
Uhrzeit festgestellt.

Nach der Fehlerausgabe (ca. 2 Sekunden)
wechselt das Gerät zurück in den
vorhergehenden Messmodus

Ein Signal-Ton und die im 1,5 Sekunden­Takt blinkende grüne LED signalisieren
die Messbereitschaft.

Der Einblasvorgang kann erneut
gestartet werden. Der Proband sollte
länger und stärker Einblasen als zuvor.

Messungen sind weiterhin möglich.
Die Fehlermeldung wird nur während des

Selbsttestes (beim Einschalten)
ausgegeben.

Bei wiederholtem Auftreten des Fehlers
bitte den Service kontaktieren.

Messungen sind weiterhin möglich.
Die Fehlermeldung wird nur während des

Selbsttestes (beim Einschalten)
ausgegeben.

Bei wiederholtem Auftreten des Fehlers
bitte den Service kontaktieren.

Messungen sind weiterhin möglich.
Eventuell wird nicht das korrekte

Datum/die korrekte Uhrzeit angezeigt. In
diesem Fall werden die inkorrekten
Datum/Zeit-Werte mit dem aktuellen
Messwert im Speicher abgelegt.

Bei wiederholtem Auftreten des Fehlers
bitte den Service kontaktieren.

bestätigt werden.

14 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

Fehleranzeige Mögliche Ursache Abhilfe

Gerätefehler, die den Messvorgang gefährden (rote LED)

Messungen können fehlerhaft sein.
Außerhalb des spezifizierten

Temperaturbereiches können die

ermittelten Messwerte einer größeren
Temperatur
Die im Gerät ermittelte

Fehler Temperatur

Fehler Probennahme

Fehler Speicher

Fehler Alkoholsensor

Fehler Kalibrierung Kalibrierung abgelaufen

Temperatur ist außerhalb
des spezifizierten
Bereiches

von -5 bis +50 °C

Probenahme
Es wurde ein Fehler im

Probenahmesystem
detektiert.

Speicher
Während eines Lese- oder

Schreibzugriffes auf den
internen Speicher ist ein
Fehler aufgetreten.

Alkoholsensor
Es wurde ein Fehler am

Alkoholsensor festgestellt.

Fehler-Toleranz unterliegen als

angegeben.

Das Gerät ist auszuschalten und in den

spezifizierten Temperaturbereich zu

bringen (kühlen bzw. erwärmen)

Danach ist das Gerät wieder

anzuschalten.

Tritt der Fehler auf, obwohl sich das

Gerät offensichtlich im spezifizierten

Temperaturbereich befindet, bitte den

Service kontaktieren .

Gerät aus- und wieder einschalten.

Tritt der Fehler beim Selbsttest oder

beim Messen erneut auf, bitte den

Service informieren.

Eine fehlerhafte Messung kann nicht

entstehen, da bei „Fehler Probenahme“

der Messwert verworfen wird.

Keine Messung möglich.

Der Messwert wird möglicherweise nicht

richtig angezeigt.

Daten können aus dem Speicher nicht

richtig ausgelesen und die ermittelten

Messwerte nicht im Speicher abgelegt

werden.

Messung wiederholen.

Bei wiederholtem Auftreten des Fehlers

bitte den Service kontaktieren.

Keine Messung möglich.

Das Gerät aus- und wieder einschalten.

Bei wiederholtem Auftreten des Fehlers

bitte den Service kontaktieren.

Gerät muss neu kalibriert werden, bitte

den Service kontaktieren.

Sollte das Gerät bereits kalibriert sein,

ist es möglich, dass die aktuellen

Datumseinstellungen nicht korrekt sind.

Auch in diesem Fall bitte den Service

kontaktieren.

AlcoQuant 6020

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 15

AlcoQuant 6020

8 Technische Spezifikation

Messmodi : Aktiv und passiv
Messbereich : 0 bis 5,5 ‰ BAC
Genauigkeit

• Bereich 0 bis 1 ‰

• Bereich > 1 bis 2 ‰

• Bereich > 2 ‰

Umgebungsbedingungen

• Temperaturbereich Betrieb

• Temperaturbereich Lagerung

• Lagerungstemperatur (Sensor)

• Umgebungsdruck

• Umgebungsfeuchte

• Minimales Ausatemvolumen

Batterien : 4 x LR6 (AA) Alkaline Mignon-Zellen

Messungen pro Batterie-Pack : ca. 1600 Messungen, abhängig von den

Geräteschnittstelle : RS 232 (serielle Schnittstelle).

Abmessungen (L x B x H) : 190 mm x 61 mm x 38 mm
Gewicht : 275 g inkl. Batterien

Sonstiges

Messbereitschaft nach Einschalten : ca. 6 s
Messbereitschaft nach 0 ‰ Messung : ca. 2 s
Messbereitschaft nach 1 ‰ Messung : ca. 5 s
Sensortyp : Elektrochemische Messzelle E100
Querempfindlichkeiten : Atembegleitsubstanzen wie Aceton etc. sind

Einheiten : Anwenderkonfigurierbar: ‰, mg/l
Eingabe : Dreiknopfbedienung
Energiesparmodus : Automatische Abschaltung des Gerätes nach

Display : Hintergrund beleuchtet, vollgrafisch
Datenspeicher : Speicherung von 9.999 Messwerten

Mundstücke : Einmal-Mundstück EnviteC
Software : PC-Software für statistische Auswertung,

Kalibrierung : Alle 6 Monate
Sicherheitstechnische Kontrolle : Alle 6 Monate

Vorbehaltlich technischer Änderungen!

:

± 0,05 ‰ absolut

:

± 5 % vom Messwert

:

± 10 % vom Messwert

:

-5 °C bis +50 °C

:

-20 °C bis +60 °C

:

0 °C bis +25 °C, optimal

:

600 bis 1400 hPa

:

20 bis 98 % r.F.

:

1,2 Liter

(Empfehlung: Duracell

Batterien und den Umgebungsbedingungen

Daten können auf einen PC übertragen werden

vernachlässigbar

2,5 Minuten ohne Betrieb, Abschaltung der
Hintergrundbeleuchtung nach 15 Sekunden

mit Datum und Uhrzeit

Datentransfer und Protokollierung optional

®

Procell®)

16 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

9 Garantie

Ab dem Kaufdatum gewährt EnviteC für Mängel, die auf Material- oder Fabrikationsfehler
zurückzuführen sind, zwei Jahre Garantie. Mängel, die unter den Garantieanspruch fallen,
werden im Rahmen unserer Garantiebedingungen behoben. EnviteC gewährt keine Garantie,
wenn der Betreiber die Funktion des Gerätes durch Nichtbeachtung der Gebrauchsanweisung,
unsachgemäße Behandlung, nicht bestimmungsgemäße Verwendung oder durch
Fremdeingriff gefährdet. In diesen Fällen geht die Haftung auf den Betreiber über!
Die Garantie erlischt bei chemischer Einwirkung durch ausgelaufene Batterien oder
Verwendung von Batterien über das Verfallsdatum hinaus.
Hin- und Rücktransport im Falle einer Reparatur, die nicht unter den Garantieanspruch fällt,
gehen zu Lasten des Kunden.

Zu reparierende Geräte senden Sie bitte mit allem Zubehör an folgende Adresse:
EnviteC-Wismar GmbH

Service
Alter Holzhafen 18
D-23966 Wismar

Die Garantieansprüche können nur in Verbindung mit dem Kaufbeleg geltend gemacht werden!

10 Bestellinformationen

AlcoQuant® 6020 – Atemalkoholtestgerät komplett Best.-Nr.

Im Lieferumfang enthalten: AlcoQuant® 6020, 4 Batterien (Alkali, R6/AA, 1,5V), 25

Kundenspezifische Einstellungen (z.B. Einheit, Sprache usw.) nach Absprache
Zubehör Best.-Nr.

Transportkoffer Alco 60XX: Koffer mit Einlage / 357 mm x 310 mm x 120 mm 1000644
Mundstücke S-Typ: Mundstücke mit Rückatemsperre, 25 St. einzeln

Mundstücke D-Type: Mundstücke mit Rückatemsperre, 25 St. einzeln

Software „Datamanager Alco
60XX“

PC-Kabel für den Data- und
Servicemanager:

Drucker Nadel: Mobiler Nadeldrucker inkl. Akku mit Zubehör bestehend aus:

Druckerpapier für Drucker 1000616: 5 Rollen 31-30-0026
Farbband für Drucker 1000616: 1 Farbband für Drucker 31-30-0079
Druckerkabel für Drucker 1000616: Druckerkabel 25pol. zum Anschluss des Gerätes an den

Car Adapter für Drucker 1000616 1000768
Drucker Thermo: Mobiler Thermodrucker inkl. Akku mit Zubehör bestehend

Druckerpapier für Drucker 1000977: 1 Rolle standard 1001100
Druckerpapier für Drucker 1000977: 1 Rolle dokumentenecht 1001101
Druckerkabel für Drucker 1000977 1000563
Car Adapter für Drucker 1000977 1001103
Tragetasche gelb für AlcoQuant® 6020 1001105

Mundstücke, Transportkoffer und Gebrauchsanleitung

hygienisch verpackt

hygienisch verpackt
PC-Software zur Auswertung und Dokumentation der

Messergebnisse des AlcoQuant
Datenkabel zur Verbindung des AlcoQuant®6020 an RS

232

Drucker, Lade-Netzteil und 1 Rolle Druckerpapier

Drucker

aus:
Drucker, Lade-Netzteil und 1 Rolle Druckerpapier

®

6020

1000300

31-30-0022

31-30-0024

1000520

1000519

1000616

1000518

1000977

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 17

AlcoQuant 6020

18 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

Operating Instructions

AlcoQuant 6020

059-07-11000300-k.doc Technical changes reserved!

GB

© 07.2008 EnviteC-Wismar GmbH

AlcoQuant 6020

1

General Safety and Service Notes ....................................................................................8

2 Applications and purpose..................................................................................................8

3 Device and Operating Instructions .................................................................................... 8

4 Operation...........................................................................................................................8

4.1 Measurement in the active mode (Menu item 1)......................................................8

4.2 Measurement in passive mode (Menu item 2) .........................................................8

4.3 Data memory............................................................................................................ 8

5 Maintenance / Cleaning.....................................................................................................8

5.1 Battery replacement..................................................................................................8

6 Disposal of the Device, Alcohol sensor, Batteries.............................................................8

7 Error messages and removal of errors..............................................................................8

8 Technical Specification......................................................................................................8

9 Warranty............................................................................................................................8

10 Order informations.............................................................................................................8

These instructions have been prepared with the utmost care. If, however, you should find
details that are not consistent when handling the system, please send us a brief comment to
enable us to rectify the inconsistencies.

This is subject to modifications owing to further optical or technical developments that contrast
to the data and illustrations contained in these operating instructions.

All trademarks quoted in the text and reproduced are trademarks of the respective proprietor
and are acknowledged to be protected.

Reprints, translations and duplication in any form – including excerpts – require the written
permission of the manufacturer.

This manual is subject to the alteration service of EnviteC-Wismar GmbH.

Doc.-no.: 059-07-11000300-k.doc © 2008 EnviteC-Wismar GmbH

(Printed in Germany)
EnviteC-Wismar GmbH

a Honeywell Company Tel.: +49 - (0) 3841-360-1
Alter Holzhafen 18 Fax: +49 - (0) 3841-360-222
23966 Wismar E-Mail: [email protected]

20 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

1 General Safety and Service Notes

Handling the device requires exact knowledge of these operating instructions and their
observance. The device is intended for the application described only.

• Do not operate in explosion hazardous areas!

The device is not licensed for operation in explosion hazardous areas.

• Fire risk

Do not use in conjunction with easily inflammable gases (e.g. anesthetic gases)..

• Portable or mobile high-frequency communication devices may impair the functions of

electrical medical devices.

• The device must not be connected to a PC by means of the data cable while in use on the

patient.

Commissioning

Prior to commissioning, check the calibration stickers on the device housing. If the date shown
on the plate has been reached or exceeded, the AlcoQuant 6020 must be recalibrated and/or
sent for servicing and should not be used for measuring. Maintenance and calibration must be
carried out by qualified and authorised personnel only

Maintenance

Calibration and maintenance must be performed by authorised experts at six-monthly intervals
(concluding in a report).

Maintenance work must be carried out on the device by authorised service personnel only.
Only original parts from EnviteC-Wismar GmbH may be used for repairs.

Six-monthly calibration of the device is necessary to guarantee the specified measuring
accuracy (see specifications) over the entire period.

Safety warnings

Designates risks for man and/or machine. Non-compliance will create risks to
man and/or machine. The level of risk is indicated by the word of warning.

Important information on a topic or a procedure and other important information!

Disposal

In accordance with Directive 2002/96/EG (WEEE), after being dismantled,
electrical and electronic equipment is taken back by the manufacturer for proper
disposal!

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 21

AlcoQuant 6020

2 Applications and purpose

The AlcoQuant 6020 is designed for a quick and accurate determination to check the
presence of alcohol or alcohol intake and is the optimal solution for a following applications:

• police routine alcohol verification

• to test prison inmates

• to ensure safety at work

3 Device and Operating Instructions

The AlcoQuant 6020 determines the breathed air volume while expiration procedure and takes
a sample after 1.2 liters (standard setting).

The AlcoQuant 6020 contains a special electrochemical sensor, which reacts only to alcohol.
The unique characteristic of this sensor is its specific reaction to alcohol as well as its long­term stability, facilitating a 6-monthly calibration interval. The influence of other substances
that may be contained in the expiration air, such as acetone, eucalyptol, etc. is negligible
owing to the electrochemical measuring principle applied.

The sample collection system, which has been developed for maximum precision, makes short
measuring intervals possible, thus facilitating extremely short waiting periods between
measurements. Thanks to the use of the new, improved ethanol sensor E 100 and the
innovative sample collection system, a high degree of reproducibility of measuring results is
guaranteed.

State-of-the-art technologies for the prevention of faulty measurements and to ensure
maximum measuring precision are implemented in the device. To achieve this, the following
functions and components are constantly controlled.

• Device temperature • Battery

• Sample collection • Alcohol sensor

• Signal generator • Internal memory

• LEDs • Calibration intervals

The device is equipped with a data memory and a serial data interface (RS232). In this way,
measured data can be transmitted and evaluated to a connected PC via the software >
>Datamanager Alco 60XX< incl. corresponding cable.

The intuitive operation of the AlcoQuant 6020 is menu-controlled by means of three keys
which may be cleaned with a moist cloth to ensure hygienics. All displays, device status and
error messages appear in clear text on the illuminated graphic display.

22 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

4 Operation

AlcoQuant 6020

Front view

No. Description No. Description

ON / OFF key

1

Select key

2

Display

3

LED red – Error signal

4

LED yellow - Measurement in

5

progress / Attention
Mouthpiece port

6

LED green - Ready for measuring

7

Label symbols

Heed the operating
instructions!

Date of manufacture

PN

Product number

8

9
10
11

12
13

SN

Rear view

OK key
RS 232 interface
Expiration aperture
Device label

Battery compartment opener
Battery compartment lid

Serial number
Degree of protection, Type B

Observe disposal regulations!

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 23

AlcoQuant 6020

Switch-on

Î Press key for approx. 1 second

The device switches on after one second and automatically performs a self test
of the internal functions and components. During the self test phase the device
version and the software version (Rev x.x0) appear on the display for about 2
seconds. After 3 seconds the device is now ready to start measuring (green LED
blinking at an interval of 1.5 seconds).

Switch-off

Tobacco smoke

Tobacco smoke in the expiration air spoils or destroys the measuring system. Hence
it must be ensured that the test person has not been smoking immediately before
measuring is carried out. Waiting time: At least 5 minutes after smoking.

Non residual alcohol in the mouth

Residual alcohol in the mouth distorts the measurement. Hence it must be ensured
that the test person has not consumed any alcohol immediately before measuring is
carried out. Waiting time: At least 15 minutes after the last alcohol was consumed.

Mouth sprays containing alcohol, medical syrups and drops can cause residual
alcohol in the mouth, as can burping and vomiting. Rinsing the mouth with water or
non-alcoholic beverages is no substitute for the waiting time!

Hyperventilation

Prior to measuring the test person should breathe normally and calmly and not
repeatedly breathe in or out deeply (hyperventilation) because the breath alcohol
level can be briefly reduced because the tidal air cools down, thus causing the
measuring result to be distorted.

Î Press key for approx. 3 seconds

If no measuring procedure is carried out within 2.5 minutes of the device
becoming ready to operate, the AlcoQuant 6020 switches off automatically.

24 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

Operating menu

After switch-on the device the menu „1. Active mode“ is enabled.
After approx. 3 seconds the device is ready for operation (green LED flashes 1,5 s pulse).

AlcoQuant 6020 Main menu

Select key to choose menu items

Confirm selected menu item

Quit Sub-menu 4.x

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 25

AlcoQuant 6020

4.1 Measurement in the active mode (Menu item 1)

Measuring in the active device operating mode serves to determine the precise alcohol level in
the expired air. It is ensured that for this process only deep lung air is delivered to the sensor.

This is necessary because the only clear correlation is between the alcohol content of deep
lung air and the blood alcohol level.

How to insert the mouthpiece

The prepared original mouthpiece must be inserted into the mouthpiece port of the AlcoQuant
6020 before measuring is performed. For this purpose the hygienic packaging of the mouth
piece must first be removed. Please use the hygienic packaging as an hygienic protection
(refer to pictures).

Possible faults – Cancel measurement

If the blowing-in process is interrupted before sample collection is completed, a long dual tone
can be heard and an error message is displayed. The blowing-in process must be repeated.

• For every measurement please use a new mouth piece

• The expiration aperture must be kept free during the blowing-in process,

otherwise the measured value is distorted.

• If it is suspected that the test subject is under the influence of alcohol despite a

zero reading, on account of his or her behavior or the smell of alcohol on his or
her breath, the device must be checked by trained service personnel.

• Patients with reduced lung capacity may not achieve the required expiration air of

1.2 l. In this case, a measurement is to be performed in the passive
measurement mode (without mouthpiece).

26 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

Start active mode measurement

AlcoQuant 6020

After switch-on the device operates
automatically in the active mode and the
Display shows “Ready“

The measurement is started automatically by
blowing-in the expiration air.

Start

During sample collection the test person
must breathe into the device with a
sufficiently large respiratory flow, evenly and
without interruptions. A breathed air volume
from 1.2 liters must achieved.

Audible + Optical Signal

A proper blow-in procedure is indicated by
an audible signal and the flashing yellow
LED.

End

The blow-in procedure is finished if no
audible signal is present and the yellow LED
turns off.

Evaluation and display of measured values.

Save measured values.

Press key to set device in operating mode
for a new measurement.

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 27

AlcoQuant 6020

4.2 Measurement in passive mode (Menu item 2)

Select >Passive mode<
The passive mode (without mouthpiece) serves to

check the ambient air for any alcohol content it
may contain, e.g. for possible presence of alcohol
content in the case of patients who are not
responsive. It is only to check if there is any
alcohol in the ambient air. Any values that vary
from zero (0.00) indicate that there is alcohol in the
ambient air.

Place the device which is ready to take
measurements (without mouthpiece) close to the
point to be measured (e.g. in front of the patient’s
mouth and nose) for about 5–10 seconds (s).

After this time trigger the sample collection by
pressing briefly once on the “Start button”. When
used on patients, the sample collection should be
triggered when the patient is breathing out.

No alcohol detected

If no alcohol is detected, a signal sounds off and
the green LED lights up.

Alcohol detected

If alcohol is displayed then a dual signal tone
sounds and the red LED lights up.

The values measured in the passive mode do not correspond to the breath alcohol
concentration in the deep lung air and therefore do not lead to any conclusions on the
blood alcohol concentration. The exact breath alcohol concentration in the lung air
can be determined exactly only in the active device mode.

28 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

4.3 Data memory

The device provides a data memory to log measured values. Each alcohol measurement
performed is automatically stored with date, time, measured value and log number. The last
9999 data records are stored in the data memory.

When 90 % of the memory capacity is reached (9000
measurements), the device gives a preliminary warning and
the opposite message is displayed

This preliminary warning must be acknowledged by pressing
the “OK” key.

After the 9999th measurement the opposite display message
appears.

This prompt must also be acknowledged by pressing the
“OK” key.

After this the oldest measured value will be overwritten with

The measured values stored in the data memory will be retained even if the batteries
are replaced.

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 29

the new entry!

AlcoQuant 6020

5 Maintenance / Cleaning

Calibration

The maintenance is required at least every 6 months. This includes the following measures:

• Calibration of the device

• Test whether device functions are in proper working order

• Test of calibration

The maintenance must be carried out only by authorised specialists or EnviteC
Service.

Cleaning

Please use only an impregnated disposable cloth with mild cleaning agents to clean the device
without excessive pressure

Disinfection

Please use only an impregnated disposable cloth with Isopropyl-Alcohol to clean the device
without excessive pressure (EN 60601-1) (Check of the permanency of the inscription).

Keep battery cover closed while cleaning and disinfection.
Humidity must not enter the holes of the device.

Care must be taken that the electrical contacts inside the device (battery) and on the
serial interface remain clean and dry to ensure that the device functions perfectly.

If alcohol has been used for cleaning/disinfection, a waiting time of min. 15 minutes
until the next measurement must be maintained!

30 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

5.1 Battery replacement

A reoccurring audible signal and the Display message „Battery change“ indicate that the
batteries must be replaced. The device automatically disconnects after 10 seconds.

To replace batteries open the battery cover with a gently pressure until it disengages and
remove the cover.

The battery compartment takes 4 x LR6 (AA) Alkaline Mignon cells (recommended: Duracell

®

). All four batteries must be replaced at once by observing the required polarity.

Procell
Thereafter the battery compartment may be inserted into the housing again with the correct
alignment shown in the figure below. Afterwards close the battery cover.

®

Do not use rechargeable batteries with the same design (LR6, AA).
The proper operation of the battery charge indicator and of the device is not ensured
in this case.

6 Disposal of the Device, Alcohol sensor, Batteries

The device and the alcohol sensor should not be disposed of with domestic waste.
Please send both back with the catchword “disposal” to Envitec.

Empty batteries must be disposed of in accordance to the relevant national or regional
regulations (EU 91/157/EEC).

EnviteC-Wismar GmbH
Alter Holzhafen 18
D-23966 Wismar

Do not open batteries by force and not cast in the fire, danger of explosion!

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 31

AlcoQuant 6020

7 Error messages and removal of errors

Each device error is signalised acoustically by a short dual signal and optically either by the
yellow LED (error that does not impair measurement) or by the red LED (error impairing
measurement). It leads to a corresponding error message on the display.

The error message must be acknowledged by pressing the “OK” key

Error indication Possible cause Remedy

User error

After the failure is output (approx. 2

Blow failure

This error appears if during

Blow failure

Device errors which do not endanger the measuring process (yellow LED)

Error buzzer

Error LED red

Error date/time

the blowing-in process the
respiratory flow drops below
the required level before the
blowing volume of at least

1.2 L was reached.

Signal generator
A defective signal generator

has been detected.

Error red LED (green,
yellow)

A defective, or only weakly­lit LED was detected.

Time

An error was detected while
the current date/time was
being determined.

seconds), the device switches back to the
previous measuring mode.

A signal tone and the flashing green LED
blinking at an interval of 1.5 seconds
signalise that the device is ready for
measuring.

The blowing process can be restarted.
The test person should blow longer and
harder than before.

Measuring is still possible
The error message is only output during

the self test (while the device is being
switched on)

If the error recurs, please contact
Service.

Measuring is still possible
The error message is only output during

the self test (while the device is being
switched on)

If the error recurs, please contact
Service.

Measuring is still possible
The correct date/time may not be

displayed. If this is the case, incorrect
date/time values will be stored to memory
with the current measured value.

If the error recurs, please contact
Service.

briefly.

32 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

Error indication Possible cause Remedy

Device errors which endanger the measuring process (red LED)

Measurement may be faulty.
Beyond the specified temperature range
the measured values established may
be subject to greater error tolerance
than specified. The device must be
switched off and brought to within the
specified temperature range (by cooling
or heating).
Then the device must be switched on
again.

If the error occurs although the device is
evidently within the specified
temperature range, please contact
Service.

Switching the device on and off.
If the fault occurs again during the self-

test or when measuring, please inform
Service.

A faulty measurement cannot occur
because the measured value is rejected
in the case of “Faulty sample collection”

Measuring is not possible.
The measured value may not be

displayed correctly.
Data cannot be read correctly off the

memory and the established measured
values cannot be logged. Measure
again.

If the error recurs, please contact
Service.

Measuring is not possible.
Switch the device off and then on again.
If the error recurs, please contact

Service.
Measuring is not possible.
Device must be calibrated again, please

contact Service.
If the device has already been

calibrated, it is possible that the current
date settings are not correct.

Here, too, please contact Service.

Error temperature

Error pump

Error memory

Error alcohol sensor

Error calibration

Temperature
The temperature

established in the device is
beyond the specified range

of between -5 and +50 °C.

Pump
An error was detected in

the sampling system.

Memory
An error has occurred

during reading or writing
access to the internal
memory.

Alcohol sensor
An error was detected on

the alcohol sensor.

Calibration
An incorrect calibration

date was found.

AlcoQuant 6020

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 33

AlcoQuant 6020

8 Technical Specification

Measuring modes : Active and passive
Metering range : 0 to 5.5 ‰ BAC
Accuracy

• Range 0 to 1‰

• Range 1 to 2‰

• Range > 2‰

Ambient conditions

• Temperature range – operation:

• Temperature range – storage:

• Optimum storage temperature

(sensor):

• Ambient pressure:

• Ambient humidity

• Minimum expiration volume:

Batteries : 4 x LR6 (AA) Alkaline Mignon cells

Number of measurements per battery
pack

Device interface : RS 232 (serial interface). Data can be

Dimensions ( L x W x H) : 190 mm x 61 mm x 38 mm
Weight : 275 g incl. batteries

Miscellaneous

Ready after switching on : approx. 6 s
Ready after 0 ‰ measurement : approx. 2 s
Ready after 1 ‰ measurement : approx. 5 s
Sensor type : E100 electrochemical measuring cell
Cross sensitivities : In the form of other substances accompanying

Units : configurable: ‰, mg/l
Input : Three-key operation
Power-saving mode : Device switches off automatically after 2.5

Display : Background illuminated, fully graphic
Data memory : Stores 9999 measured values with date and time
Mouthpieces : Disposable mouthpiece EnviteC
Software : Optional PC software for statistical analysis, data

Calibration : Every 6 months
Safety-related control : Every 6 months

Subject to technical modifications!

: ± 0.05 ‰ absolute
: ± 5 % of measured value
: ± 10 % of measured value

: -5 °C to +50 °C
: -20 °C to +60 °C
: 0 °C to +25 °C

: 600 to 1400 hPa
: 20 to 98 % r.h.
:

1,2 liters

(Recommended: Duracell

: more than 1600 tests, depending on the

batteries and the ambient conditions

transferred to a PC

respiration, such as acetone etc. are negligible

minutes of non-operation,the background
lighting switches off after 15 seconds

transfer and logging

®

Procell®)

34 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

9 Warranty

We give a 2-year warranty for defects caused by material or manufacturing faults from the date
of purchase. Defects which come under the terms of the warranty are rectified in accordance
with our terms of warranty. EnviteC gives no warranty if the operator jeopardises the
functioning of the device by ignoring these operating instructions, by improper handling, or if
the device is used for a purpose for which it was not intended or owing to outside intervention.
In such cases, liability transfers to the operator!
The warranty expires if the device is affected by chemicals owing to leaking batteries or if
batteries are used after their date of expiry. The cost for transport to and from the place of
repair for a measure that is not covered by the warranty shall be borne by the customer.

Please send devices to be repaired together with all accessories to the following address:
EnviteC-Wismar GmbH

Service
Alter Holzhafen 18
D-23966 Wismar

Warranty coverage given only if the purchase receipt is presented!

10 Order informations

AlcoQuant 6020® – Breathalyser, complete: Order no.

Included in scope of supply: AlcoQuant®6020, 4 batteries (alkaline, R6/AA, 1,5V), 25

Customer-specific settings (e.g. unit, language etc.) by arrangement
Accessories Order no.

Standard transport case:
Mouthpiece EnviteC S type:

Mouthpiece EnviteC D type:

Software „Datamanager Alco
60XX“

PC cable for the Data and
Service Manager

Dot-Matrix Printer Mobile Dot-Matrix printer incl. battery and accessories,

Printing Paper for Printer 1000616 5 paper roll 31-30-0026
Color ribbon for Printer 1000616 1 color ribbon for printer 31-30-0079
Printer cable for Printer 1000616 Printer cable 25-pole, to connect the device and printer 1000518
Car-Adapter for Printer 1000616 1000768
Thermo Printer Mobile Thermo printer incl. battery and accessories,

Printing Paper for Printer 1000977: 1 paper roll standard 1001100
Printing Paper for Printer 1000977: 1 paper roll document-quality 1001101
Pri n t er c a b l e f o r P r i nte r 1000977 1000563
Car-Adapter for P r i nte r 1000977 1001103
Bag, yellow for AlcoQuant® 6020 1001105

mouthpieces, transport case and operating instructions

Case with lining / 357 mm x 310 mm x 120 mm 1000644
Mouthpieces with anti-rebreathing mechanism, 25 units,

in individual hygienic packs
Mouthpieces with anti-rebreathing mechanism, 25 units,

in individual hygienic packs
PC software for analysing and documenting the

measuring results of the AlcoQuant 6020
Data cable for connecting the AlcoQuant 6020 to RS 232 1000519

comprising: Printer, Charger and 1 roll printing paper

comprising: Printer, Charger and 1 roll printing paper

®

1000300

31-30-0022

31-30-0024

1000520

1000616

1000977

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 35

AlcoQuant 6020

36 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

Instrucciones de uso

AlcoQuant 6020

059-07-11000300-k.doc

E

Queda reservado el derecho de

realizar modificaciones técnicas.

© 07.2008 EnviteC-Wismar GmbH

AlcoQuant 6020

1

Instrucciones generales de seguridad y funcionamiento...................................................8

2 Finalidad de uso y áreas de aplicación .............................................................................8

3 Descripción del dispositivo y su funcionamiento...............................................................8

4 Funcionamiento.................................................................................................................8

4.1 Medición en el Modo Activo (Opción del menú 1)....................................................8

4.2 Medición en el Modo Pasivo (opción 2 del menú)....................................................8

4.3 La memoria de datos................................................................................................8

5 Mantenimiento / cuidados del dispositivo..........................................................................8

5.1 Sustitución de las pilas.............................................................................................8

6 Eliminación del dispositivo, sensor de alcohol, pilas.........................................................8

7 Descripción de errores y eliminación.................................................................................8

8 Especificaciones técnicas..................................................................................................8

9 Garantía.............................................................................................................................8

10 Información para los pedidos ............................................................................................8

Estas instrucciones se han redactado con el mayor cuidado, si bien le rogamos que nos haga
llegar cualquier incongruencia que encuentre durante el uso del dispositivo con el fin de poder
resolverla con la mayor brevedad posible.

Queda reservado el derecho de realizar modificaciones debidas al desarrollo óptico o técnico
en relación con los datos y las ilustraciones incluidas en estas instrucciones de uso. Las
marcas comerciales mencionadas e ilustradas en este documento son marcas comerciales
del propietario correspondiente y están protegidas.

Es necesaria la autorización escrita del fabricante para la impresión, la traducción y la
reproducción de cualquier tipo, aunque sea de forma parcial.

Este manual depende del Servicio de modificaciones de EnviteC-Wismar GmbH.

N.º de docum.: 059-07-11000300-k.doc © 2008 EnviteC-Wismar GmbH

(Impreso en Alemania)
EnviteC-Wismar GmbH

a Honeywell Company Tel.: +49 - (0) 3841-360-1
Alter Holzhafen 18 Fax.: +49 - (0) 3841-360-222
23966 Wismar Correo electrónico: [email protected]

38 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

1 Instrucciones generales de seguridad y funcionamiento

La manipulación del dispositivo presupone que se conocen y se observan de forma precisa
las instrucciones de uso. Este dispositivo sólo puede utilizar para los fines descritos en estas
instrucciones.

• No lo utilice en áreas con riesgo de explosión

No está autorizado el uso del dispositivo en áreas con riesgo de explosión.

• Peligro de incendio: no lo utilice con gases fácilmente inflamables (p. ej., gases

narcóticos).

• Los aparatos de comunicación de alta frecuencia portátiles o móviles pueden perturbar el

funcionamiento de los dispositivos electromédicos.

• Mientras se usa el dispositivo con un probando no está permitida o conectar el ordenador

y el dispositivo a través del cable de datos.

Puesta en marcha

Antes de poner en marcha el dispositivo, compruebe que el adhesivo de la calibración se
encuentra en la carcasa. Si ha llegado o ha transcurrido la fecha indicada en el adhesivo, el
AlcoQuant 6020 se debe calibrar de nuevo o realizar el mantenimiento y no se puede utilizar
para realizar mediciones. El mantenimiento y la calibración sólo lo puede realizar el personal
debidamente formado y autorizado por EnviteC.

Mantenimiento

El personal autorizado ha de realizar en intervalos de seis meses la calibración y el
mantenimiento del dispositivo (con protocolo).

Las tareas de mantenimiento del dispositivo sólo las puede realizar el personal de servicio
autorizado. En los trabajos de reparación sólo se pueden usar piezas originales de EnviteC­Wismar GmbH. Es necesario realizar la calibración semestral del dispositivo para garantizar la
precisión indicada en las especificaciones.

Explicación de los símbolos

Significa que si no se observan las medidas de precaución necesarias, puede
causar la muerte, lesiones físicas graves o daños materiales sustanciales.

Información importante sobre el producto o una parte de las instrucciones que
debe tenerse especialmente en cuenta.

Eleminación

Según la directiva 2002/96/CE (WEEE), una vez desmontado, el dispositivo
eléctrico y electrónico debe entregarse al fabricante para su correcto reciclaje.

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 39

AlcoQuant 6020

2 Finalidad de uso y áreas de aplicación

El AlcoQuant 6020 ha sido desarrollado para la determinación rápida y precisa de la
concentración de alcohol en el aire espirado y está previsto para los siguientes ámbitos:

• Controles rutinarios de la policía

• Ejecuciones de penas

• Seguridad laboral

3 Descripción del dispositivo y su funcionamiento

El dispositivo AlcoQuant 6020 determina el volumen soplado mientras el probando sopla y
toma una muestra después de 1,2 litros (ajuste estándar).

El dispositivo AlcoQuant 6020 está equipado con un sensor electroquímico que reacciona
únicamente ante el alcohol. La característica especial de este sensor es su comportamiento
específico de respuesta frente al alcohol y su estabilidad prolongada, que permite un intervalo
de calibración de seis meses. La influencia de otras sustancias que pueden estar presentes
en el aire espirado, como acetona, eucaliptol, etc., es inapreciable debido al principio de
medición electroquímico empleado.

El sistema de toma de muestras desarrollado para potenciar la precisión permite intervalos
breves de medición y, por lo tanto, tiempos de espera extremadamente breves entre las
mediciones. El uso del sensor de etanol mejorado E 100 y del novedoso sistema de toma de
muestras garantiza una elevada reproducibilidad de los resultados de medición.

Este dispositivo cuenta con las más modernas tecnologías que evitan los errores en las
mediciones y garantizan una precisión óptima de las mediciones. De esta forma, se controla
de forma constante las siguientes funciones y piezas.

• Temperatura del dispositivo • Pilas

• Toma de muestras • Sensor de alcohol

• Emisor de señales • Memoria interna

• LED • Intervalos de calibración

El dispositivo cuenta con una memoria de datos y una interfaz de datos en serie (RS232). Los
datos se pueden transferir y valorar en un ordenador con el software >Datamanager Alco
60XX< mediante el cable de datos.

El dispositivo se maneja mediante las tres teclas de membrana integradas, que se pueden
limpiar fácilmente con un paño húmedo con el fin de mantenerlas en condiciones higiénicas.
Todas las pantallas y los mensajes de estado y de error del dispositivo aparecen en texto
claro en una pantalla gráfica iluminada.

40 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

4 Funcionamiento

AlcoQuant 6020

Vista anterior

Nº Descripción Nº Descripción

Tecla de ENCENDIDO / APAGADO

1

Tecla Selecto

2

Pantalla

3

LED rojo: indicador de errores

4

LED amarillo: medición en

5

curso/atención
Manguito de la boquilla

6

LED verde: dispositivo preparado

7

para medir

Símbolos en la etiqueta

Tenga en cuenta las
instrucciones de uso

Fecha de fabricación

PN

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 41

Número de producto

8
9

10

11
12

13

SN

Vista posterior

Tecla OK
Interfaz de datos RS 232
Orificio para la salida del aire
Etiqueta del dispositivo
Lengüeta para abrir el

compartimento de pilas
Tapa del compartimento de

pilas

Número de serie
Pieza de aplicación Tipo B
Tenga en cuenta las normativas

para la eliminación.

AlcoQuant 6020

Encendido

Î Mantenga pulsada la tecla durante aprox. 1 segundo

El dispositivo realiza de forma automática una autocomprobación de las
funciones internas y los componentes. Durante esta fase de autocomprobación,
en la pantalla aparecen durante aprox. 2 segundos la versión del dispositivo, la
versión del software (Rev x.x0) y la siguiente fecha de calibración. Después de
aprox. 3 segundos, el dispositivo está preparado para realizar mediciones en el
Modo Activo (el LED verde parpadea en un intervalo de 1,5 segundos y en la
pantalla aparece "Listo").

Apagado

Î Mantenga pulsada la tecla durante aprox. 3 segundos

Si en un periodo de 2,5 minutos no se realiza ninguna medición ni se pulsa
ninguna tecla, el AlcoQuant 6020 se apaga automáticamente.

Humo de tabaco

El humo del tabaco en el aire espirado daña o estropea el sistema de medición. Por
lo tanto, debe asegurarse de que el probando no haya fumado inmediatamente antes
de realizar la medición. Tiempo de espera: al menos 5 minutos después de haber
fumado.

Alcohol residual en la boca

El alcohol residual en la boca adultera la medición. Como consecuencia, debe
asegurarse de que el probando no haya consumido alcohol inmediatamente antes de
realizar la medición. Tiempo de espera: al menos 15 minutos después de la última
ingesta de alcohol.
Los nebulizadores bucales, los zumos medicinales y las gotas con alcohol, así como
los eructos y los vómitos, pueden causar la presencia momentánea de alcohol en la
boca. No se puede omitir el tiempo de espera aunque se enjuague con agua o
bebidas no alcohólicas.

Hiperventilación

Antes de realizar la medición, el probando debe respirar con normalidad y de forma
tranquila, no es necesario que inspire o espire profundamente varias veces
(hiperventilación), dado que la concentración de alcohol se puede modificar
brevemente por el enfriamiento del aliento y, como consecuencia, adulterar el
resultado.

42 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

Menú de control

Después de encender el dispositivo, éste se encuentra en la opción "1. Modo Activo".
Después de aprox. 3 segundos el dispositivo está preparado (el LED verde parpadea en un
intervalo de 1,5 segundos).

Menú principal del dispositivo AlcoQuant 6020

Tecla Selecto para seleccionar las opciones del menú

Confirmar la opción seleccionada del menú

Salir del submenú 4.x

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 43

AlcoQuant 6020

4.1 Medición en el Modo Activo (Opción del menú 1)

La medición en el Modo Activo del dispositivo sirve para la determinación precisa de la
concentración del alcohol en el aire espirado. De esta forma se asegura de que se sopla en el
sensor aire profundo de los pulmones.

Esto es necesario, porque existe una estrecha relación entre el contenido de alcohol en el aire
profundo pulmonar y el contenido de alcohol en la sangre.

Colocación de la boquilla original

Coloque la boquilla EnviteC en el manguito previsto del dispositivo AlcoQuant 6020. Para ello
debe abrir por la perforación el envase higiénico de la boquilla y usarse como protección
higiénica para colocarla (véase la ilustración).

Errores posibles: interrupción de la medición

Si el flujo espiratorio se interrumpe antes del proceso de soplado, el dispositivo emite un tono
doble prolongado y aparece el mensaje de error "Error de soplado". Hay que repetir el
proceso de soplado.

• Es preciso cambiar la boquilla cada vez que se realiza una medición en el Modo

Activo.

• El orificio para la salida del aire ha de mantenerse libre durante el proceso de

soplado; de lo contrario, el valor medido puede estar adulterado.

• Si el probando llama la atención por su comportamiento o por el olor a alcohol a

pesar de la medición negativa, es preciso que el personal de servicio formado
compruebe el dispositivo.

• En algunas ocasiones, los probandos con un volumen pulmonar reducido

pueden no alcanzar el volumen espirado necesario de 1,2 l. En este caso, realice
una medición en el Modo Pasivo (sin boquilla).

44 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

Inicio de la medición activa

AlcoQuant 6020

Después de encender el dispositivo, éste
pasa automáticamente al Modo Activo y en
la pantalla aparece "Listo".

La medición se inicia de forma automática
cuando se sopla el aire espirado.

Inicio

Sople en el dispositivo con un flujo
constante y suficiente. El volumen espirado
debe ser equivalente a 1,2 litros.

Señal acústica y óptica

Si se ha soplado correctamente, se indica
mediante una señal acústica y el LED
amarillo parpadea.

Finalización

El proceso de soplado ha terminado cuando
ya no se escucha ningún tono y se apaga el
LED amarillo.

Análisis y visualización del valor medido.

Memorización del valor medido.

Pulse la tecla para preparar el dispositivo
para medir.

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 45

AlcoQuant 6020

4.2 Medición en el Modo Pasivo (opción 2 del menú)

Seleccione >Modo Pasivo<.
La medición en el Modo Pasivo se realiza sin

boquilla y sirve para comprobar el aire del
entorno o el aire inspirado, p. ej. de pacientes
incapaces de reaccionar. Únicamente se
comprueba si hay alcohol presente en el aire del
entorno. Un valor diferente a >0,00< es un indicio
de alcohol en el aire del entorno.

Sujete el dispositivo preparado con el orificio de
soplado (sin boquilla) durante 5-10 segundos (s)
directamente en el entorno por medir, p. ej.
delante de la boca y la nariz del paciente.

Pulse brevemente una vez la "tecla OK" para
iniciar la toma de muestras.
La toma de muestras debe iniciarse cuando el
paciente esté en la fase de espiración.

No se ha detectado alcohol

Si no se detecta alcohol, se emite un tono y se
ilumina el LED verde.

Se ha detectado alcohol

Si se ha detectado alcohol y se muestra un valor,
se emite un tono doble y se ilumina el LED rojo.

Los valores medidos en el Modo Pasivo no se corresponden con la concentración de
alcohol en el aire profundo de los pulmones y, por lo tanto, no se pueden sacar
conclusiones acerca de la concentración de alcohol en la sangre. La concentración
exacta de alcohol en el aire profundo de los pulmones sólo se puede determinar de
forma fiable en el Modo Activo.

46 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

4.3 La memoria de datos

El dispositivo está equipado con una memoria de datos en la que se guardan los resultados
de las mediciones. Todas las mediciones se guardan automáticamente, junto con la fecha, la
hora, el valor medido y el número de protocolo. En la memoria de datos se guardan 9.999
conjuntos de datos.

Cuando se llega al 90% de la capacidad de almacenamiento
(9.000 mediciones) se muestra en la pantalla la advertencia
>Atención Memoria 90% Completa<.

Esta advertencia se debe confirmar pulsando una vez la
"tecla OK".

Después de la medición nº 9.999, aparece en la pantalla la
advertencia >Atención Memoria Completa <.

Esta advertencia se debe confirmar pulsando una vez la
"tecla OK" .

A continuación, el valor más reciente sobrescribirá el valor

Los valores guardados en la memoria de datos no se borran cuando se cambian las
pilas.

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 47

más antiguo.

AlcoQuant 6020

5 Mantenimiento / cuidados del dispositivo

Calibración

Es necesario realizar el mantenimiento del dispositivo cada 6 meses, que comprende los
siguientes puntos:

• Calibración del dispositivo

• Comprobación del funcionamiento correcto del dispositivo

• Comprobación de la calibración

El mantenimiento sólo lo puede realizar EnviteC o el personal de Servicio formado
por EnviteC.

Limpieza

Limpie el dispositivo sólo con un paño desechable suave y humedecido con un detergente
suave sin aplicar una presión excesiva.

Desinfección

Desinfecte el dispositivo sólo con un paño desechable suave humedecido con alcohol
isopropílico sin aplicar presión excesiva y siguiendo la norma EN 60601-1 (Comprobación de
la durabilidad de los rótulos).

Mantenga cerrada la tapa del compartimento de las pilas durante la limpieza y la
desinfección. No puede penetrar humedad en los orificios del dispositivo.

Es preciso prestar atención a que los contactos eléctricos del dispositivo (pilas) y la
interfaz en serie estén limpios y secos con el fin de garantizar el funcionamiento
correcto del dispositivo.

Después de la limpieza/desinfección con alcohol ha de esperarse durante al menos
15 minutos hasta la siguiente medición.

48 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

5.1 Sustitución de las pilas

Un tono que se repite y el mensaje en la pantalla "Cambiar pilas" indican que es preciso
sustituir las pilas. El dispositivo se apaga de forma automática transcurridos 10 segundos.

Las pilas se pueden sustituir aplicando una ligera presión en la tapa del compartimento de las
pilas para soltar el bloqueo. Ya se puede retirar la tapa del compartimento de las pilas.

El compartimento de las pilas incluye un bloque de pilas con 4 x pilas redondas alcalinas LR6
(AA) (recomendación: Duracell
las cuatro pilas. Es necesario tener en cuenta la polaridad correcta.

A continuación se vuelve a colocar el bloque de pilas en el compartimento. Las conexiones
del bloque de pilas (flecha), como se muestra en la ilustración siguiente, deben orientarse
hacia el dispositivo y hacia arriba. A continuación, cierre la tapa del compartimento de las
pilas.

®

Procell®). Cuando se sustituyen las pilas, han de cambiarse

No coloque acumuladores con la misma estructura (LR6, AA) en el bloque de pilas.
La barra indicadora de la capacidad de la pantalla muestra valores erróneos y
pueden causar un funcionamiento incorrecto del dispositivo.

6 Eliminación del dispositivo, sensor de alcohol, pilas

El dispositivo y el sensor de alcohol no se pueden eliminar con la basura doméstica.
Devuélvalos a EnviteC indicando en la referencia "Eliminación".

Las pilas han de eliminarse como residuos tóxicos de acuerdo con la directiva comunitaria
(91/157/CEE).

EnviteC-Wismar GmbH
Alter Holzhafen 18
D-23966 Wismar

No arroje al fuego las pilas ni las abra. Peligro de explosión.

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 49

AlcoQuant 6020

7 Descripción de errores y eliminación

Todos los errores del dispositivo se indican mediante una doble señal breve y el LED amarillo
(error que no impide realizar la medición) o el LED rojo (error que impide realizar la medición)
y causa que en la pantalla se visualice un mensaje de error.

Este mensaje de error se debe confirmar pulsando brevemente la "tecla OK"

Indicación de
errores

Error del usuario

Error de soplado

Errores del dispositivo que no impiden el proceso de medición (LED amarillo)

Error del emisor de
señales

Error del LED rojo

Error de la fecha y
la hora

Causas posibles Ayuda

Después de mostrar el error (aprox. 2

Error de soplado
Este mensaje de error

aparece cuando durante el
proceso de soplado el flujo
espiratorio no se encuentra
en el nivel necesario antes
de que se haya alcanzado
un volumen mínimo de 1,2 l.

Emisor de señales
Se ha detectado que el

emisor de señales está
defectuoso.

Error del LED rojo (verde,
amarillo)

Se ha detectado que un
LED está defectuoso o que
la luz es débil.

Hora
Se ha detectado un error

durante la determinación de
la fecha y la hora actuales.

segundos) el dispositivo vuelve al modo
de medición previo

Un tono y el LED verde que parpadea en
intervalos de 1,5 segundos señaliza que
el dispositivo está preparado para la
medición.

Se puede volver a iniciar el proceso de
soplado. El probando debe soplar más
tiempo y con más fuerza que antes.

Se puede seguir realizando mediciones.
Se visualizará el mensaje de error sólo

durante la autocomprobación (durante el
encendido).

Si se repite este error, póngase en
contacto con el Servicio técnico.

Se puede seguir realizando mediciones.
Se visualizará el mensaje de error sólo

durante la autocomprobación (durante el
encendido).

Si se repite este error, póngase en
contacto con el Servicio técnico.

Se puede seguir realizando mediciones.
Temporalmente no se muestra la fecha y

la hora correctas. En este caso se
guardan en la memoria los valores
incorrectos de la fecha/hora con el valor
medido actual.

Si se repite este error, póngase en
contacto con el Servicio técnico.

.

50 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

Indicación de
errores

Errores del dispositivo que impiden el proceso de medición (LED rojo)

Error de la
temperatura

Error de la
toma de
muestras

Error de la
memoria

Error del
sensor de
alcohol

Error de la
calibración

Causas posibles Ayuda

Las mediciones pueden ser erróneas.
Fuera del intervalo especificado de

temperaturas, los valores medidos pueden

Temperatura
La temperatura

determinada en el
dispositivo no se encuentra
en el intervalo especificado

de -5 a +50 °C.

Toma de muestras
Se ha detectado un error

en el sistema de toma de
muestras.

Memoria
Se ha producido un error

cuando se ha intentado
acceder a la memoria
interna para leer o escribir.

Sensor de alcohol
Se ha detectado un error

en el sensor de alcohol.

Ha transcurrido el periodo
de la calibración

estar sometidos a una tolerancia de los errores
superior a la indicada.

Debe apagarse el dispositivo y dejar que
alcance el intervalo especificado de
temperaturas (enfriar o calentar).

A continuación se ha de volver a encender el
dispositivo.

Si se vuelve a producir el error, aunque el
dispositivo se encuentre claramente en el
intervalo especificado de temperaturas,
póngase en contacto con el Servicio técnico.

Apague y vuelva a encender el dispositivo.
Si vuelve a aparecer el error durante la

autocomprobación o la medición, informe al
Servicio técnico.

No se puede obtener una medición errónea,
porque se ha rechazado el valor medido
cuando se ha producido el "Error de la toma de
muestras".

No es posible realizar ninguna medición.
Probablemente el valor medido no se muestra

de forma correcta.
Los datos no se pueden leer correctamente en

la memoria y los valores medidos no se
pueden guardar en la memoria.

Repita la medición.
Si se repite este error, póngase en contacto

con el Servicio técnico.
No es posible realizar ninguna medición.
Apague y vuelva a encender el dispositivo.
Si se repite este error, póngase en contacto

con el Servicio técnico.
Es preciso volver a calibrar el dispositivo;

póngase en contacto con el Servicio técnico.
Si se ha calibrado ya el dispositivo, es posible

que los ajustes actuales de la fecha no sean
correctos.

También en este caso es preciso ponerse en
contacto con el Servicio técnico.

AlcoQuant 6020

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 51

AlcoQuant 6020

8 Especificaciones técnicas

Modos de medición : Activo y Pasivo
Intervalo de medición : 0 hasta 5.5 ‰ BAC
Precisión

• Intervalo de 0 a 1‰

• Intervalo de 1 a 2‰

• Intervalo > 2‰

Condiciones ambientales

• Intervalo de temperaturas

Funcionamiento

• Intervalo de temperaturas

Almacenamiento

• Temperatura de almacenamiento

(sensor)

• Presión ambiental

• Humedad ambiental

• Volumen mínimo espirado

Pilas : 4 x pilas redondas alcalinas LR6 (AA)
Mediciones por paquete de pilas : aprox. 1.600 mediciones, en función de las
Interfaz del dispositivo : RS 232 (interfaz en serie).
Dimensiones (ancho x alto x fondo) : 190 mm x 61 mm x 38 mm

Peso : 275 g incl. las pilas

Otros

Preparado para la medición después
del encendido
Preparado para la medición después
de medición 0 ‰
Preparado para la medición después
de medición 1 ‰
Tipo de sensor : Medidor electroquímico E100
Sensibilidades cruzadas : Las sustancias presentes en el aire (acetona,

Unidades : Configuración del usuario: ‰, mg/l
Introducción de datos : Funcionamiento mediante tres botones
Modo de ahorro de energía : Apagado automático del dispositivo después de

Pantalla : Fondo iluminado, gráficos
Memoria de datos : Memoria de 9.999 valores medidos

Boquillas : Boquilla desechable EnviteC
Software : Software opcional para la evaluación

Calibración : Cada 6 meses
Control técnico de la seguridad : Cada 6 meses

Queda reservado el derecho de realizar modificaciones técnicas.

:

± 0.05 ‰ absoluto

:

± 5 % del valor medido

:

± 10 % del valor medido

:

-5 °C a +50 °C

:

-20 °C a +60 °C

:

0 °C a +25 °C, óptima

:

600 hasta 1400 hPa

:

20 hasta 98% H.R.

:

1,2 litro

®

(recomendación: Duracell
pilas y las condiciones ambientales
Los datos se pueden transferir a un ordenador.

:

aprox. 6 s.

:

aprox. 2 s.

:

aprox. 5 s.

etc.) son inapreciables.

2,5 minutos sin funcionar, apagado de la
iluminación de fondo después de 15 segundos

con fecha y hora

estadística,
la transferencia de datos y protocolos

Procell®)

52 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

9 Garantía

EnviteC otorga una garantía de dos años a partir de la fecha de compra que cubre las averías
derivadas de los defectos de los materiales o la fabricación. Los defectos cubiertos por la
garantía se repararán de acuerdo con las condiciones de la garantía. EnviteC no otorga
ninguna garantía si el usuario pone en peligro en funcionamiento del dispositivo por la no
observancia de las instrucciones de uso, la manipulación incorrecta, el uso inadecuado o el
uso por parte de terceras personas. En estos casos, la responsabilidad recae en el usuario.

La garantía no tendrá validez por el efecto químico de las pilas salidas o si se usan las pilas
una vez transcurrida la fecha de caducidad. El usuario se hará responsable de los gastos del
transporte en el caso de reparaciones que no estén cubiertas por la garantía.

Envíe el dispositivo por reparar, junto con todos los accesorios, a la siguiente dirección:
EnviteC-Wismar GmbH

Service
Alter Holzhafen 18
D-23966 Wismar

La garantía sólo tendrá validez si se presenta el comprobante de compra.

10 Información para los pedidos

AlcoQuant

El suministro contiene: AlcoQuant® 6020, 4 pilas(alcalinas, R6/AA, 1,5V), 25 boquillas,

Ajustes específicos (p. ej., unidades, idioma, etc.) acordados con el cliente
Accesorios Nº de pedido

Maletín de transporte
Alco 60XX:
Boquilla Tipo S: Boquillas con bloqueo de la reinhalación, 25 unid. en envases

Boquilla Tipo D: Boquillas con bloqueo de la reinhalación, 25 unid. en envases
Software "Datamanager

Alco 60XX"
Cable para el ordenador
para el gestor de datos
y servicios:
Impresora matricial: Impresora matricial móvil incl. batería con accesorios compuesta

Papel de impresión para
impresora 1000616:
Cinta de color para
impresora 1000616:
Cable de impresora
para impresora
1000616:
Adaptador para el coche para la impresora 1000616 1000768
Impresora térmica: Impresora térmica móvil incl. batería con accesorios compuesta

Papel de impresión para
impresora 1000977:
Papel de impresión para
impresora 1000977:
Cable de impresora para impresora 1000977 1000563
Adaptador para el coche para la impresora 1000977 1001103
Bolso de transporte amarillo para AlcoQuant® 6020 1001105

6020® – Alcoholímetro completo: Nº de pedido

maletín de transporte e instrucciones de uso

Maletín con bolsillo interior/357 mm x 310 mm x 120 mm 1000644

higiénicos individuales
higiénicos individuales

Software para la evaluación y la documentación de los resultados
de la medición del AlcoQuant
Cable de datos para la conexión del AlcoQuant

de: Impresora, cargador de red y 1 rollo de papel de impresión
5 rollos 31-30-0026

1 cinta de color para impresora 31-30-0079
Cable de impresora 25 pol. para la conexión del aparato a la

impresora

de: Impresora, cargador de red y 1 rollo de papel de impresión
1 rollo estándar 1001100

1 rollo antifalsificación 1001101

®

6020

®

6020 con RS 232 1000519

1000300

31-30-0022
31-30-0024

1000520

1000616

1000518

1000977

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 53

AlcoQuant 6020

54 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

Notice d'utilisation

AlcoQuant 6020

059-07-11000300-k.doc Con riserva di modifiche tecniche!

F

© 07.2008 EnviteC-Wismar GmbH

AlcoQuant 6020

1

Consignes de sécurité et de maintenance ........................................................................8

2 Usage prévu et domaines d'application.............................................................................8

3 Présentation de l'appareil et de ses fonctions...................................................................8

4 Utilisation...........................................................................................................................8

4.1 Mesure en mode actif (option de menu 1)................................................................8

4.2 Mesure en mode passif (option de menu 2).............................................................8

4.3 La mémoire...............................................................................................................8

5 Maintenance et entretien de l'appareil...............................................................................8

5.1 Remplacement des piles..........................................................................................8

6 Elimination de l'appareil, du détecteur d'alcool et des piles

7 Description des erreurs et solution....................................................................................8

8 Spécifications techniques..................................................................................................8

9 Garantie.............................................................................................................................8

10 Informations de commande...............................................................................................8

Cette notice d'utilisation a été conçue avec le plus grand soin. Toutefois, des erreurs peuvent
s'y être glissées. Nous vous serions reconnaissants de bien vouloir nous en informer afin que
nous les corrigions au plus vite.

Sous réserve de modifications liées à l'amélioration visuelle ou technique des informations et
illustrations de cette notice d'utilisation. Toutes les marques mentionnées et illustrées dans le
texte sont des marques appartenant à leurs propriétaires respectifs et sont réputées
protégées.

La réimpression, la traduction et la reproduction, sous quelque forme que ce soit, même
partielles, ne sont pas autorisées sauf accord écrit du fabricant.

Ce manuel est contrôlé par le service des modifications de EnviteC-Wismar GmbH.

N° doc. : 059-07-11000300-k.doc © 2008 EnviteC-Wismar GmbH

(Imprimé en Allemagne)
EnviteC-Wismar GmbH

a Honeywell Company Tél. : +49 - (0) 3841-360-1
Alter Holzhafen 18 Fax : +49 - (0) 3841-360-222
23966 Wismar E-mail : [email protected]

.......................................................8

56 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

1 Consignes de sécurité et de maintenance

Pour toute manipulation de l'appareil, observer impérativement les instructions de cette notice
d'utilisation. L'appareil est uniquement destiné aux fins décrites.

• Ne pas utiliser dans les zones à risque d'explosion !

L'appareil ne convient pas à une utilisation dans les zones à risque d'explosion.

• Risque d'incendie - Ne pas utiliser avec les gaz facilement inflammables (par ex. gaz

anesthésiques).

• Les dispositifs de communications HF portables ou mobiles peuvent perturber le

fonctionnement des appareils médicaux électroniques.

• Ne pas raccorder le PC et l'appareil à l'aide du câble pendant l'utilisation sur le patient.

Mise en service

Avant la mise en service, contrôlez l'étiquette d'étalonnage sur le boîtier de l'appareil. Si la
date indiquée sur la plaque signalétique est atteinte ou dépassée, vous devez re-étalonner
l'AlcoQuant 6020 ou le remettre à la maintenance et ne plus l'utiliser pour prendre des
mesures. La maintenance et l'étalonnage doivent être réalisés exclusivement par le personnel
formé et autorisé par EnviteC.

Maintenance

L'appareil doit être étalonné et entretenu par le personnel autorisé tous les six mois (avec
compte-rendu).

Les réparations de l'appareil doivent être uniquement réalisées par le personnel de
maintenance autorisé. Utiliser uniquement des pièces d'origine EnviteC-Wismar GmbH pour
les réparations. L'étalonnage semestriel de l'appareil est nécessaire pour obtenir la précision
garantie dans les spécifications.

Symboles

Signifie que la mort, des blessures physiques graves ou des dommages
matériels importants peuvent survenir si les mesures de précaution

Elimination

correspondantes ne sont pas prises.
Informations importantes relatives au produit ou à une partie du manuel

auxquelles il faut être particulièrement attentif.

Conformément à la directive 2002/96/CE (DEEE), l’appareil électrique et
électronique est repris par le fabricant après le démontage, afin d’être éliminé
dans les règles de l’art !

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 57

AlcoQuant 6020

2 Usage prévu et domaines d'application

L’AlcoQuant 6020 a été développé pour déterminer rapidement et avec précision la
concentration d’alcool dans l’air expiré. Il est destiné aux applications suivantes :

• Contrôles de routine de la police

• Exécution de peine

• Sécurité du travail

3 Présentation de l'appareil et de ses fonctions

L'AlcoQuant 6020 détermine le volume insufflé pendant l'insufflation du sujet à examiner et
prélève un échantillon après 1,2 L (réglage par défaut).

L'AlcoQuant 6020 intègre un détecteur électrochimique spécial qui réagit uniquement à
l'alcool. La particularité de ce détecteur est sa réponse spécifique à l'alcool et sa stabilité
durable qui offre un intervalle d'étalonnage de 6 mois. L'impact des autres substances pouvant
être contenues dans l'air expiré, comme l'acétone ou l'eucalyptol, est faible en raison du
principe de mesure électrochimique utilisé.

Le système d'échantillonnage conçu pour une précision optimale offre un intervalle de mesure
court, ce qui raccourcit le temps d'attente entre les mesures. Grâce au nouveau détecteur
d'éthanol amélioré E 100 et au nouveau système d'échantillonnage innovant, les résultats de
mesure sont reproductibles.

L'appareil intègre des technologies de pointe qui évitent les erreurs de mesure et garantissent
la précision des résultats. Les fonctions et pièces suivantes sont régulièrement contrôlées.

• Température de l'appareil • Piles

• Echantillonnage • Détecteur d'alcool

• Emetteur de signaux • Mémoire interne

• DEL • Intervalle d'étalonnage

L'appareil est équipé d'une mémoire et d'une interface série (RS232). Les données peuvent
être transférées vers un PC à l'aide du logiciel >Datamanager Alco 60XX< et du câble fourni
pour être évaluées.

Trois touches à effleurement permettent d'utiliser l'appareil. Dans un souci d'hygiène, les
touches à effleurement peuvent être nettoyées avec un chiffon humide. Tous les affichages,
messages d'état de l'appareil et messages d'erreur apparaissent en texte clair sur l'écran
rétroéclairé.

58 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

4 Utilisation

AlcoQuant 6020

Vue de face

N° Description N° Description

Bouton MARCHE / ARRÊT

1

Touche de sélection

2

Ecran

3

DEL rouge - Affichage d'erreur

4

DEL jaune - Mesure en

5

cours/Attention
Bec d'embout buccal

6

DEL verte - Prêt pour la mesure

7

Symboles apparaissant sur l'étiquette

Observer les instructions
d'utilisation !

Date de fabrication

PN

Numéro de produit

10

11
12

13

SN

Vue de derrière

Touche OK

8

Interface RS 232

9

Orifice de soufflage
Etiquette de l'appareil
Ouverture du logement des

piles
Couvercle du logement des

piles

Numéro de série
Pièce d'application de type B
Observer les consignes

d'élimination !

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 59

AlcoQuant 6020

Mise en route

Î Maintenir la touche enfoncée pendant env. 1 seconde

L'appareil exécute automatiquement un autotest des fonctions et composants
internes. La version de l'appareil, la version du logiciel (Rev x.x0) et la prochaine
date d'étalonnage apparaissent à l'écran pendant env. 2 secondes au cours de
l'autotest. Après 3 sec., l'appareil est en mode actif (la DEL verte clignote toutes
les 1,5 secondes, l'écran affiche "Prêt").

Arrêt

Î Maintenir la touche enfoncée pendant env. 3 secondes

Si pendant 2,5 secondes, aucune mesure n'est prise ni aucune touche n'est
enfoncée, l'AlcoQuant 6020 s'arrête automatiquement.

Fumée de tabac

La fumée de tabac dans l'air expiré peut endommager le système de mesure. Il
convient donc de s'assurer que le sujet à examiner n'a pas fumé avant la mesure.
Temps d'attente : au moins 5 minutes après avoir fumé.

Alcool résiduel dans la bouche

L'alcool résiduel dans la bouche fausse la mesure. Il convient donc de s'assurer que
le sujet à examiner n'a pas consommé d'alcool avant la mesure. Temps d'attente : au
moins 15 minutes après la dernière absorption d'alcool.
Les sprays buccaux, les sirops et les gouttes thérapeutiques à base d'alcool, les
renvois et les vomissements peuvent entraîner la présence temporaire d'alcool dans
la bouche. Le rinçage de la bouche avec de l'eau ou d'autres boissons non
alcoolisées ne peut en aucun cas remplacer le temps d'attente !

Hyperventilation

Le sujet à examiner doit respirer normalement et calmement avant la mesure. Il ne
doit pas inspirer ni expirer profondément (hyperventilation) car la concentration
d'alcool dans l'air peut varier brièvement en raison du refroidissement de l'air et
fausser les résultats.

60 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

Menu d'utilisation

Après la mise en route, l'appareil affiche "1 Mode actif".
L'appareil est opérationnel après 3 sec. (la DEL verte clignote toutes les 1,5 secondes).

Menu principal de l'AlcoQuant 6020

Touche de sélection des options de menu

Confirmation de l'option de menu sélectionnée

Fermeture du sous-menu 4.x

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 61

AlcoQuant 6020

4.1 Mesure en mode actif (option de menu 1)

La mesure en mode actif permet de déterminer précisément la concentration d'alcool dans l'air
expiré. On s'assure ainsi que seul de l'air provenant des poumons alimente le détecteur.

Ceci est nécessaire car il existe un lien uniquement entre la teneur en alcool de l'air
pulmonaire et le taux d'alcoolémie.

Installation de l'embout buccal original

Insérer l'embout buccal EnviteC dans le bec de l'AlcoQuant 6020. Pour cela, ouvrir
l'emballage hygiénique de l'embout buccal à l'aide de la perforation et l'utiliser comme
protection hygiénique pour l'insertion (voir illustration).

Erreurs possibles – Interruption de la mesure

Si le débit respiratoire est interrompu pendant l'insufflation, une double tonalité longue retentit
et le message d'erreur "Erreur d'insufflation" s'affiche. L'insufflation doit être répétée.

• Utiliser un nouvel embout buccal pour chaque mesure en mode actif.

• L'orifice de soufflage ne doit pas être obstrué pendant l'insufflation car cela

risquerait de fausser le résultat.

• Si le comportement du sujet à examiner est suspect ou une odeur d'alcool est

présente mais le résultat est négatif, faire contrôler l'appareil par le personnel de
maintenance qualifié.

• Les patients ayant un faible volume pulmonaire sont parfois incapables d'expirer

le volume minimum de 1,2 L. Dans ce cas, procéder à une mesure en mode
passif (sans embout buccal).

62 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

Démarrage de la mesure active

AlcoQuant 6020

Après la mise en route, l'appareil passe
automatiquement en mode actif et "Prêt"
s'affiche à l'écran.

La mesure démarre automatiquement
lorsque de l'air est insufflé.

Démarrage

Souffler régulièrement dans l'appareil avec
un débit respiratoire suffisant. Le volume
d'air expiré minimum doit être de 1,2 litre.

Signal acoustique et optique

Si l'insufflation est satisfaisante, un signal
acoustique retentit et la DEL jaune clignote.

Fin

L'insufflation est terminée dès que le signal
n'est plus audible et que la DEL jaune
s'éteint.

Analyse et affichage du résultat.

Enregistrement du résultat.

Appuyer sur la touche pour que l'appareil
soit à nouveau opérationnel.

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 63

AlcoQuant 6020

4.2 Mesure en mode passif (option de menu 2)

Sélectionner >Mode passif<
La mesure en mode passif est réalisée sans

embout buccal et permet de contrôler l'air
ambiant ou l'air expiré, par ex. lorsque les patients
ne sont pas lucides. On vérifie simplement si l'air
ambiant contient de l'alcool. Toute valeur
différente de >0,00< révèle la présence d'alcool
dans l'air ambiant

Pendant 5 à 10 secondes (s), maintenir l'appareil
opérationnel avec l'orifice d'insufflation (sans
embout buccal) près de l'endroit à mesurer, par
ex. près de la bouche ou du nez du patient.

Effectuer le prélèvement en appuyant une fois
rapidement sur le bouton "Démarrer" .
Le prélèvement doit être déclenché pendant la
phase d'expiration d'air du patient.

Pas d'alcool détecté

S'il n'y a pas d'alcool détecté, un signal retentit et
la DEL verte s'allume.

Alcool détecté

Si l'écran affiche la présence d'alcool
accompagnée du résultat, une double tonalité
retentit et la DEL rouge s'allume.

Les valeurs mesurées en mode passif ne correspondent pas à la concentration
d'alcool dans l'air pulmonaire expiré et ne permettent donc pas de tirer des
conclusions sur le taux d'alcoolémie. La concentration exacte d'alcool dans l'air
pulmonaire peut être uniquement déterminée avec certitude en mode actif.

64 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

4.3 La mémoire

L'appareil est équipé d'une mémoire qui permet d'enregistrer les résultats de la mesure.
Chaque mesure exécutée est automatiquement enregistrée avec la date, l'heure, la valeur
mesurée et le numéro de compte-rendu. La mémoire peut contenir 9 999 enregistrements.

Lorsque la capacité de stockage est atteinte à 90 % (9 000
mesures), le message >Attention mémoire 90 % occupée<
s'affiche à l'écran.

Cette préalerte doit être confirmée en appuyant sur le bouton
"OK".

Après la 9 999e mesure, le message >Attention mémoire
pleine< s'affiche à l'écran.

Ce message doit également être confirmé en appuyant sur
le bouton "OK" .

La mesure la plus ancienne sera alors automatiquement

Les valeurs enregistrées dans la mémoire sont conservées pendant le remplacement
des piles.

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 65

écrasée par la nouvelle mesure !

AlcoQuant 6020

5 Maintenance et entretien de l'appareil

Etalonnage

L'appareil doit être entretenu tous les 6 mois. La procédure ci-après doit être suivie :

• Etalonnage de l'appareil

• Vérification des fonctions de l'appareil

• Vérification de l'étalonnage

Nettoyage

Nettoyer avec une lingette imbibée de produit nettoyant doux sans exercer de pression
excessive.

Désinfection

Procéder à la désinfection selon la norme EN 60601-1 (contrôle de la résistance des
indications signalétiques) en utilisant une lingette imbibée d'alcool isopropylique sans exercer
de pression excessive.

L'entretien doit être exclusivement réalisé par le personnel d'EnviteC ou formé par
EnviteC.

Maintenir le volet des piles fermé pendant le nettoyage et la désinfection ! L'humidité
ne doit pas pénétrer dans les ouvertures de l'appareil.

Vérifier que les contacts électriques de l'appareil (piles) et de l'interface série sont
propres et secs pour garantir le fonctionnement parfait de l'appareil.

Après le nettoyage/la désinfection à l'alcool, attendre 15 min. avant la prochaine
mesure !

66 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

5.1 Remplacement des piles

Un signal répétitif et l'affichage du message "Remplacer les piles" indiquent que les piles
doivent être remplacées. L'appareil s'arrête automatiquement après 10 secondes.

Pour remplacer les piles, appliquer une légère pression sur le couvercle des piles et le retirer.
Le logement des piles comprend un bloc de 4 piles Mignon LR6 (AA) alcalines

(recommandation : Duracell
la polarité.

Réintroduire le bloc de piles dans le boîtier. Les connexions du bloc de piles (flèche) doivent
être en haut et orientées vers l'appareil, comme dans l'illustration ci-dessous. Refermer
ensuite le couvercle du logement des piles.

®

Procell®). Remplacer les quatre piles en même temps. Respecter

Ne pas introduire de batteries du même type (LR6, AA) dans le bloc !
L'affichage de la capacité sous forme de barre risque d'être incorrect, ce qui peut
entraîner un dysfonctionnement de l'appareil.

6 Elimination de l'appareil, du détecteur d'alcool et des piles

L'appareil et le détecteur d'alcool ne doivent pas être éliminés avec les déchets ménagers.
Renvoyez les deux pièces à EnviteC en indiquant "Entsorgung/Elimination" sur l'emballage.

Conformément à la directive européenne sur les batteries (EU 91/157/CEE), les piles doivent
être éliminées comme des déchets spéciaux.

EnviteC-Wismar GmbH
Alter Holzhafen 18
D-23966 Wismar

Ne pas jeter les piles dans le feu ni forcer leur ouverture. Risque d'explosion !

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 67

AlcoQuant 6020

7 Description des erreurs et solution

Chaque erreur de l'appareil est signalée acoustiquement par deux bips brefs et visuellement
par la DEL jaune (erreur n'empêchant pas la mesure) ou la DEL rouge (erreur empêchant la
mesure) et conduit à l'affichage d'un message.

Le message d'erreur doit être confirmé en appuyant brièvement sur le "bouton OK"

Affichage des
erreurs

Erreur utilisateur

Erreur d'insufflation

Erreurs de l'appareil n'empêchant pas la mesure (DEL jaune)

Erreur émetteur de
signaux

Erreur DEL rouge

Erreur date heure

Cause possible Solution

Erreur d'insufflation
Cette erreur survient

lorsque le débit respiratoire
n'atteint pas ou dépasse le
niveau obligatoire pendant
l'insufflation, avant que le
volume d'insufflation de
1,2 L minimum n'ait été
atteint.

Emetteur de signaux
L'émetteur de signaux est

défectueux.

Erreur DEL rouge (vert,
jaune)

Une DEL est défectueuse
ou faiblement illuminée.

Heure
Une erreur est survenue

lors de la détermination de
la date et de l'heure
actuelles.

Après la signalisation de l'erreur (env.
2 secondes), l'appareil revient dans le
mode précédent

Un signal acoustique et la DEL verte qui
clignote toutes les 1,5 secondes
indiquent que l'appareil est prêt.

L'insufflation peut reprendre. Le sujet à
examiner doit souffler plus longuement et
plus fort.

Les mesures sont toujours possibles.
Le message d'erreur apparaît

uniquement pendant l'autotest (lors de la
mise en route).

Si l'erreur survient à nouveau, contacter
le service après-vente.

Les mesures sont toujours possibles.
Le message d'erreur apparaît

uniquement pendant l'autotest (lors de la
mise en route).

Si l'erreur survient à nouveau, contacter
le service après-vente.

Les mesures sont toujours possibles.
La date/l'heure affichées ne sont peut-

être pas correctes. Dans ce cas, les
date/heure incorrectes sont enregistrées
dans la mémoire avec la mesure actuelle.

Si l'erreur survient à nouveau, contacter
le service après-vente.

.

68 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

Affichage des
erreurs

Erreurs de l'appareil qui empêchent la mesure (DEL rouge)

Erreur température

Erreur
échantillonnage

Erreur mémoire

Erreur détecteur
d'alcool

Erreur d'étalonnage

Cause possible Solution

Les mesures sont peut-être fausses.
En-dehors de la plage de température

spécifiée, les mesures calculées

Température
La température définie

dans l'appareil est hors de
plage spécifiée

de -5 à +50°C

Echantillonnage
Une erreur est survenue

dans le système
d'échantillonnage.

Mémoire
Une erreur est survenue

pendant l'accès en lecture
ou en écriture à la mémoire
interne.

Détecteur d'alcool
Une erreur est survenue

dans le détecteur d'alcool.

Etalonnage arrivé à
échéance

peuvent être soumises à une tolérance
d'erreur plus large que celle définie.

Arrêter l'appareil et le ramener dans la
plage de température spécifiée (refroidir
ou réchauffer).

Puis, remettre l'appareil en marche.
Si l'erreur survient même si l'appareil

semble se trouver dans la plage de
température spécifiée, contacter le
service après-vente.

Eteindre puis rallumer l'appareil.
Si l'erreur survient à nouveau pendant

l'autotest ou la mesure, contacter le
service après-vente.

Aucune mesure incorrecte ne peut être
obtenue car si le message "Erreur
échantillonnage" apparaît, le résultat est
rejeté.

Aucune mesure n'est possible.
La valeur mesurée est probablement

incorrecte.
Impossible de lire correctement les

données de la mémoire et d'enregistrer
les valeurs définies.

Répéter la mesure.
Si l'erreur survient à nouveau, contacter

le service après-vente..
Aucune mesure n'est possible.
Eteindre puis rallumer l'appareil.
Si l'erreur survient à nouveau, contacter

le service après-vente.
L'appareil doit être à nouveau étalonné,

contacter le service- après-vente.
Si l'appareil est déjà étalonné, il se peut

que la date ne soit pas correcte.
Contacter le service après-vente.

AlcoQuant 6020

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 69

AlcoQuant 6020

8 Spécifications techniques

Modes : Actif et passif
Plage de mesure : 0 à 5.5 ‰ BAC
Précision

• Plage 0 à 1‰

• Plage 1 à 2‰

• Plage > 2‰

Conditions environnementales

• Plage de température

fonctionnement

• Plage de température stockage

• Température de stockage

(détecteur)

• Pression ambiante

• Humidité ambiante

• Volume d'air expiré minimum

Piles : 4 piles Mignon LR6 (AA) alcalines

Mesures par lot de piles : env. 1 600 mesures, selon les
Interface de l'appareil : RS 232 (interface série).
Dimensions (L x l x H) : 190 mm x 61 mm x 38 mm

Poids : 275 g avec les piles

Divers

Disponibilité après la mise en route : env. 6 s
Disponibilité après 0 ‰ mesure : env. 2 s
Disponibilité après 1 ‰ mesure : env. 5 s
Type de détecteur : Cellule de mesure électrochimique E100
Perturbations : Les substances accompagnant la respiration,

Unités : Configurables par l'utilisateur : ‰, mg/l
Saisie : Utilisation à l'aide de trois boutons
Mode économie d'énergie : Arrêt automatique de l'appareil après

Ecran : Rétroéclairé, graphique
Mémoire : Mémorisation de 9 999 résultats

Embouts buccaux : Embout buccal jetable EnviteC
Logiciel : Logiciel pour PC pour l'évaluation statistique,

Etalonnage : Tous les 6 mois
Contrôle de sécurité : Tous les 6 mois

Sous réserve de modifications techniques !

:

± 0.05 ‰ absolu

:

± 5 % de la valeur

:

± 10 % de la valeur

:

-5 °C à +50 °C

:

-20 °C à +60 °C

:

0 °C à +25 °C, optimal

:

600 à 1400 hPa

:

20 à 98 % h.r.

:

1,2 litre

®

(recommandation : Duracell
piles et les conditions ambiantes
Les données peuvent être transférées sur le PC.

comme l'acétone, sont négligeables

2,5 minutes d'inactivité, arrêt du rétroéclairage
après 15 secondes

avec la date et l'heure

le transfert des données et la consignation dans
un compte-rendu en option

Procell®).

70 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

9 Garantie

À compter de la date d'achat, EnviteC offre une garantie de deux ans pour les
dysfonctionnements liés aux vices de fabrication ou défauts de matière. Les défauts couverts
par la garantie seront traités dans le cadre de nos conditions de garantie. EnviteC ne peut être
tenu pour responsable si les instructions d'utilisation n'ont pas été observées, en cas de
traitement incorrect, d'utilisation non conforme ou d'intervention tierce. Dans ces cas,
l'utilisateur est le seul responsable ! La garantie ne s'applique pas en cas de détérioration
chimique due à l'écoulement des piles ou de leur utilisation au-delà de la date de péremption.

Pour les réparations hors garantie, les frais de transport aller et retour sont à la charge du client.
Envoyer les appareils à réparer avec leurs accessoires à l'adresse suivante :

EnviteC-Wismar GmbH
Service
Alter Holzhafen 18
D-23966 Wismar

Les demandes de garantie ne peuvent être traitées que si elles sont accompagnées d'une
preuve d'achat !

10 Informations de commande

AlcoQuant® 6020 – Ethylomètre complet: N° commande

Contenu de la livraison: AlcoQuant® 6020, 4 piles (alcalines, R6/AA, 1,5V), 25 embouts

Réglages spécifiques au client (par ex. unité, langue, etc.) selon accord
Accessoires N° commande

Valisette de transport
Alco 60XX :

Embouts buccaux de
type S :
Embouts buccaux de
type D :
Logiciel « Datamanager
Alco 60XX »
Câble PC pour le
gestionnaire de
données et de services :
Imprimante matricielle : Imprimante matricielle mobile avec pile et accessoires, à savoir :

Papier pour imprimante
1000616 :
Ruban couleur pour
imprimante 1000616 :
Câble pour imprimante
1000616 :
Adaptateur automobile pour imprimante 1000616 1000768
Imprimante thermique : Imprimante thermique mobile avec pile et accessoires, à savoir :

Papier pour imprimante
1000977 :
Papier pour imprimante
1000977 :
Câble pour imprimante 1000977 1000563
Adaptateur automobile pour imprimante 1000977 1001103
Pochette portative jaune pour AlcoQuant® 6020 1001105

buccaux, valisette de transport et notice d’utilisation

Valisette avec housse / 357 mm x 310 mm x 120 mm 1000644

Embouts buccaux avec blocage respiratoire, 25 p. à emballage
individuel hygiénique
Embouts buccaux avec blocage respiratoire, 25 p. à emballage
individuel hygiénique
Logiciel PC d'évaluation et de consignation des résultats de
mesure de l'AlcoQuant
Câble de raccordement de l’AlcoQuant
232

imprimante, alimentation-chargeur et 1 rouleau de papier
5 rouleaux 31-30-0026

1 ruban couleur pour imprimante 31-30-0079
Câble d’imprimante 25 broches pour raccorder l’appareil à

l’imprimante

imprimante, alimentation-chargeur et 1 rouleau de papier
1 rouleau standard 1001100

1 rouleau étanche 1001101

®

6020

®

6020 à l’interface RS

1000300

31-30-0022
31-30-0024

1000520
1000519

1000616

1000518

1000977

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 71

AlcoQuant 6020

72 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

Istruzioni per l'uso

AlcoQuant 6020

059-07-11000300-k.doc

I

Sous réserve de modifications

techniques!

© 07.2008 EnviteC-Wismar GmbH

AlcoQuant 6020

1

Indicazioni generali di sicurezza e utilizzo.........................................................................8

2 Scopo e settori d'impiego ..................................................................................................8

3 Descrizione dell'apparecchio e del funzionamento............................................................8

4 Utilizzo...............................................................................................................................8

4.1 Misurazione in modalità attiva (voce menu 1)..........................................................8

4.2 Misurazione in modalità passiva (voce menu 2).......................................................8

4.3 Memoria dati.............................................................................................................8

5 Manutenzione/Cura dell'apparecchio ................................................................................8

5.1 Sostituzione delle batterie ........................................................................................8

6 Smaltimento dell'apparecchio, del sensore di alcool e delle batterie ................................8

7 Descrizione ed eliminazionedegli errori.............................................................................8

8 Specifiche tecniche............................................................................................................8

9 Garanzia............................................................................................................................8

10 Informazioni per le ordinazioni...........................................................................................8

Le presenti istruzioni sono state redatte con la massima attenzione tuttavia, qualora si
riscontrino particolari non corrispondenti all'uso del sistema, si prega di inviare una breve
segnalazione che ci permetta di eliminare tali discrepanze con la massima sollecitudine.

Ci riserviamo il diritto di apportare modifiche dovute all'ulteriore sviluppo in campo tecnico e
ottico rispetto alle indicazioni e alle figure contenuti nelle presenti istruzioni per l'uso. Tutti i
marchi citati e raffigurati nel testo sono marchi commerciali del proprietario corrispondente e
vengono considerati protetti.

La ristampa, la traduzione e la riproduzione anche parziale, in qualsiasi forma, necessitano
dell'autorizzazione scritta del produttore.

Il presente manuale è soggetto al servizio modifiche di EnviteC-Wismar GmbH.

N. doc. 059-07-11000300-k.doc © 2008 EnviteC-Wismar GmbH

(Stampato in Germania)
EnviteC-Wismar GmbH

a Honeywell Company Tel.: +49 - (0) 3841-360-1
Alter Holzhafen 18 Fax: +49 - (0) 3841-360-222
23966 Wismar E-Mail: [email protected]

74 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

1 Indicazioni generali di sicurezza e utilizzo

La conoscenza precisa e l'osservanza delle presenti istruzioni per l'uso costituiscono la
premessa per ogni utilizzo dell'apparecchio. L'apparecchio è destinato esclusivamente
all'impiego descritto.

• Non utilizzare in zone a rischio di esplosione!

Non è consentito l'uso dell'apparecchio in zone a rischio di esplosione.

• Pericolo di incendio: non utilizzare unitamente a gas facilmente infiammabili (ad es. gas

narcotici).

• I dispositivi di comunicazione ad alta frequenza portatili o mobili possono disturbare il

funzionamento di apparecchiature elettromedicali.

• Durante l'utilizzo su pazienti non è consentito il collegamento tra PC e apparecchio

mediante il cavo dati.

Messa in funzione

Prima della messa in funzione controllare l'etichetta di calibrazione sul corpo dell'apparecchio.
Se la data riportata sulla targhetta è stata raggiunta o superata, AlcoQuant 6020 deve essere
nuovamente calibrato o inviato alla manutenzione e non deve essere più utilizzato per le
misurazioni. La manutenzione e la calibrazione devono essere eseguite esclusivamente da
personale adeguatamente addestrato e autorizzato da EnviteC.

Manutenzione

L'apparecchio deve essere sottoposto a manutenzione e calibrazione a cura di personale
specializzato e autorizzato (con verbale) a intervalli di sei mesi.

Le operazioni di manutenzione dell'apparecchio devono essere eseguite esclusivamente da
personale di assistenza autorizzato. In caso di riparazioni devono essere utilizzate solamente
parti originali EnviteC-Wismar GmbH. La calibrazione semestrale dell'apparecchio è
necessaria al fine di garantire la precisione garantita nelle specifiche.

Spiegazione dei simboli

Significa che il mancato rispetto delle relative misure di sicurezza può
provocare il decesso, lesioni fisiche gravi o notevoli danni materiali.

Indica un'informazione importante sul prodotto o una parte delle istruzioni che
richiede particolare attenzione.

Smaltimento

In conformità alla direttiva 2002/96/CE (WEEE), dopo lo smontaggio,
l'apparecchio elettrico ed elettronico viene ritirato dal produttore per essere
correttamente smaltito!

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 75

AlcoQuant 6020

2 Scopo e settori d'impiego

AlcoQuant 6020 è stato sviluppato per una determinazione rapida e precisa della
concentrazione di alcool nel fiato ed è adatto per gli usi seguenti:

• Controlli di routine della polizia

• Sistema penitenziario

• Sicurezza sul lavoro

3 Descrizione dell'apparecchio e del funzionamento

Durante l'insufflazione da parte del soggetto sottoposto a test, AlcoQuant 6020 determina il
volume insufflato e preleva un campione a 1,2 L (impostazione standard).

AlcoQuant 6020 contiene uno speciale sensore elettrochimico che reagisce esclusivamente
all'alcol. La particolare caratteristica di questo sensore consiste nella specifica risposta all'alcol
e nella stabilità a lungo termine che consente un intervallo di calibrazione di 6 mesi.
L'influenza di altre sostanze presenti nell'aria espirata, come acetone, eucaliptolo, ecc. è
trascurabile grazie al principio di misurazione elettrochimica utilizzato.

Il sistema di prelievo di campioni progettato per la massima precisione consente intervalli di
misurazione brevi e tempi di attesa tra le misurazioni estremamente ridotti. L'utilizzo del nuovo
e migliorato sensore di etanolo E 100 e del nuovo innovativo sistema di prelievo campioni
garantisce un'elevata riproducibilità dei risultati di misurazione.

Nell'apparecchio sono state utilizzate tecnologie d'avanguardia al fine di evitare misurazioni
errate e garantire la massima precisione di misurazione. Viene inoltre effettuatoun controllo
costante delle seguenti funzioni e componenti.

• Temperatura apparecchio • Batteria

• Prelievo campioni • Sensore di alcol

• Generatore di segnale • Memoria interna

• LED • Intervalli di calibrazione

L'apparecchio è dotato di una memoria dati e di un'interfaccia dati seriale (RS232). I dati
possono essere trasmessi a un PC ed analizzati con il software >Datamanager Alco 60XX< e
con il cavo dati incluso.

Il comando avviene mediante i tre tasti a membrana dell'apparecchio. Per garantire l'igiene, i
tasti a membrana possono essere puliti delicatamente con un panno umido. Tutte le
visualizzazioni, i messaggi di stato e di errore dell'apparecchio appaiono come testo in chiaro
sul display grafico illuminato.

76 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

4 Utilizzo

AlcoQuant 6020

Vista anteriore

N. Descrizione N. Descrizione

Tasto ON/OFF

1

Tasto di selezione

2

Display

3

LED rosso - Segnalazione di guasto

4

LED giallo - Misurazione in

5

corso/Attenzione
Beccuccio per boccaglio

6

LED verde - Apparecchio pronto per

7

la misurazione

Simboli sull'etichetta

Rispettare le istruzioni d'uso!
Data di produzione

PN

Numero prodotto

10
11

12
13

SN

Vista posteriore

Tasto OK

8

Interfaccia dati RS 232

9

Apertura di sfiato
Etichetta apparecchio

Apertura vano batterie
Coperchio vano batterie

Numero di serie
Campo di applicazione tipo B
Rispettare le disposizioni per lo

smaltimento!

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 77

AlcoQuant 6020

Accensione

Î Tenere premuto il tasto per ca. 1 secondo

L'apparecchio esegue automaticamente un test delle funzioni e dei componenti
interni. Durante questa fase di autotest, sul display compaiono per ca. 2 secondi
la versione dell'apparecchio, la versione del software (Rev x.x0) e la data di
calibrazione successiva. Dopo ca. 3 secondi l'apparecchio è pronto per la
misurazione in modalità attiva (il LED verde lampeggia ad intervalli di 1,5
secondi, sul display appare la scritta "Pronto").

Spegnimento

Fumo di tabacco

La presenza di fumo di tabacco nell'aria espirata danneggia o distrugge il sistema di
misurazione. È quindi necessario accertarsi che la persona sottoposta al test non
abbia fumato immediatamente prima della misurazione. Tempo di attesa: almeno

5 minuti dopo aver fumato.

Residui di alcol in bocca

I residui di alcol in bocca falsano la misurazione. È quindi necessario accertarsi che
la persona sottoposta al test non abbia assunto alcol immediatamente prima della
misurazione. Tempo di attesa: almeno 15 minuti dopo l'ultima assunzione di alcol per
bocca.
Anche spray orali contenenti alcol, sciroppi e gocce medicinali così come rigurgiti e
rigetti possono causare la presenza temporanea di alcol in bocca. Risciacquare la
bocca con acqua o bibite non contenenti alcol non elimina il tempo di attesa!

Iperventilazione

La persona sottoposta al test deve respirare normalmente e tranquillamente prima
della misurazione, evitando di inspirare ed espirare per più volte profondamente
(iperventilazione), perché il raffreddamento dell'aria espirata può far variare a breve
termine la concentrazione di alcol nel fiato, falsando così il risultato di misurazione.

Î Tenere premuto il tasto per ca. 3 secondi

Se per 2,5 minuti non viene effettuata alcuna misurazione o immissione con i
tasti, AlcoQuant 6020 si spegne automaticamente.

78 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

Menu d'uso

Dopo l'accensione l'apparecchio si trova alla voce di menu "1. Modalità attiva". Dopo ca. 3
secondi l'apparecchio è pronto per la misurazione (il LED verde lampeggia ad intervalli di 1,5
secondi).

Menu principale AlcoQuant 6020

Tasto di selezione per la scelta delle voci di menu

Conferma della voce di menu selezionata

Uscita dal sottomenu 4.x

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 79

AlcoQuant 6020

4.1 Misurazione in modalità attiva (voce menu 1)

La misurazione in modalità attiva dell'apparecchio consente la determinazione precisa della
concentrazione di alcol nell'aria espirata. In questo modo si garantisce che il sensore venga
alimentato esclusivamente con aria dal profondo dei polmoni.

Ciò è necessario poiché esiste una stretta connessione solamente tra il contenuto di alcol
nell'aria dal profondo dei polmoni e la percentuale di alcol nel sangue.

Inserire il boccaglio originale

Inserire il boccaglio EnviteC nell'apposito beccuccio di AlcoQuant 6020. Per questo l'imballo
igienico del boccaglio va aperto lungo la linea perforata e utilizzato come protezione dal
contatto durante l'inserimento (vedere figura).

Possibili errori - Interruzione della misurazione

Se durante il processo di insufflazione il flusso di fiato si interrompe, verrà emesso un
prolungato segnale acustico doppio e verrà visualizzato il messaggio d'errore "Errore di
insufflazione". Il processo di insufflazione deve essere ripetuto.

• Per ogni misurazione in modalità attiva deve essere utilizzato un boccaglio

nuovo.

• L'apertura di sfiato deve essere mantenuta libera durante il processo di

insufflazione, in caso contrario il valore di misurazione è falsato.

• Qualora il soggetto sottoposto al test presenti un comportamento eccessivo o un

evidente odore di alcol nonostante una misurazione pari a zero, l'apparecchio
deve essere controllato da personale di assistenza specializzato.

• I pazienti con un volume polmonare ridotto potrebbero non riuscire a raggiungere

il volume espiratorio richiesto di 1,2L. In tal caso eseguire una misurazione in
modalità passiva (senza boccaglio).

80 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

Avviare la misurazione attiva

AlcoQuant 6020

Dopo l'accensione l'apparecchio passa
automaticamente alla modalità di
misurazione attiva e sul display compare
"Pronto".

La misurazione viene avviata
automaticamente con l'insufflazione.

Avvio

Soffiare nell'apparecchio in modo costante e
con un flusso sufficiente di fiato. Deve
essere raggiunto un volume espiratorio di
1,2 litri.

Segnale acustico + ottico

La correttezza dell'insufflazione viene
indicata con un segnale acustico e con il
lampeggiamento del LED giallo.

Fine

Il processo di insufflazione è terminato
quando non si avverte alcun segnale
acustico e il LED giallo si spegne.

Analisi e visualizzazione del valore misurato.

Salvataggio del valore misurato.

Premere il tasto affinché l'apparecchio sia di
nuovo pronto per la misurazione.

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 81

AlcoQuant 6020

4.2 Misurazione in modalità passiva (voce menu 2)

Selezionare >Modalità passiva<
La misurazione in modalità passiva viene eseguita

senza boccaglio e consente il monitoraggio
dell'aria ambiente o dell'aria espirata, ad es. per
pazienti che non collaborano. Viene verificato
solamente se nell'aria ambiente è presente
dell'alcol. La visualizzazione di un valore diverso
da >0,00< è indice di presenza di alcol nell'aria
ambiente

Tenere per ca. 5-10 secondi (s) l'apparecchio
pronto per la misurazione con l'apertura di
insufflazione (senza boccaglio) vicino alla zona da
misurare, per es. la bocca o il naso del paziente.

Quindi iniziare il prelievo del campione premendo
brevemente una volta il tasto di avvio.
Il prelievo del campione deve essere avviato
durante l'espirazione del paziente.

Nessun rilevamento di alcol

Se non viene rilevato dell'alcol, viene emesso un
segnale acustico e il LED verde si accende.

Rilevamento di alcol

Se viene visualizzato alcol ed un valore di misura,
viene emesso un doppio segnale acustico e il LED
rosso si accende.

I valori misurati in modalità passiva non corrispondono alla concentrazione di alcol
nel fiato dell'aria dal profondo dei polmoni e non consentono di determinare la
concentrazione di alcol nel sangue. La concentrazione precisa di alcol nell'aria
proveniente dal profondo dei polmoni può essere determinata in modo affidabile
solamente in modalità di misurazione attiva.

82 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

4.3 Memoria dati

L'apparecchio possiede una memoria dati in cui vengono salvati i risultati di misurazione. Ogni
misurazione eseguita viene automaticamente memorizzata con data, ora, valore misurato e
numero di verbale. La memoria può contenere 9.999 record di dati.

Il raggiungimento del 90% (9.000 misurazioni) della capacità
di memoria viene segnalato sul display con il messaggio
>Attenzione memoria 90% satura<.

Questo preavvertimento deve essere confermato premendo
una volta il tasto "OK".

Dopo la 9.999esima misurazione sul display appare il
messaggio >Attenzione memoria satura<.

Anche questo messaggio deve essere confermato
premendo una volta il tasto "OK".

Successivamente il valore misurato meno recente viene

I valori misurati inseriti in memoria vengono conservati anche durante la sostituzione
delle batterie.

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 83

automaticamente sovrascritto con il nuovo valore misurato!

AlcoQuant 6020

5 Manutenzione/Cura dell'apparecchio

Calibrazione

L'apparecchio deve essere sottoposto a manutenzione a intervalli di 6 mesi. La manutenzione
comprende i seguenti punti:

• calibrazione dell'apparecchio

• controllo della corretta esecuzione delle funzioni dell'apparecchio

• controllo della calibrazione

Pulizia

Pulire solamente con un panno monouso, morbido e imbevuto con un detergente delicato,
senza premere eccessivamente.

Disinfezione

Disinfettare strofinando senza premere in modo eccessivo solo con un panno monouso
morbido imbevuto con alcool isopropilenico ai sensi della normativa EN 60601-1 (controllo
della resistenza delle etichette).

La manutenzione deve essere eseguita esclusivamente da EnviteC o da personale di
assistenza formato da EnviteC.

Durante la pulizia o la disinfezione tenere chiuso il coperchio delle batterie! Nelle
aperture dell'apparecchio non deve penetrare umidità.

Fare attenzione affinché i contatti elettrici dell'apparecchio (batterie) e dell'interfaccia
seriale restino puliti e asciutti al fine di garantire il perfetto funzionamento
dell'apparecchio.

Dopo la pulizia/disinfezione con alcol attendere 15 minuti prima della successiva
misurazione!

84 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

5.1 Sostituzione delle batterie

Un segnale acustico ripetuto e il messaggio sul display "Sostituire batterie" indicano che le
batterie devono essere sostituite. Dopo 10 secondi l'apparecchio si spegne automaticamente.

È possibile sostituire le batterie premendo leggermente il coperchio del vano batterie,
allentando il fermo e rimuovendo il coperchio stesso.

Il vano batterie comprende un blocco batterie con 4 stilo alcaline LR6 (AA) (si consiglia:

®

Duracell
Durante il procedimento osservare la corretta polarità.

Quindi, reinserire il blocco batterie nel corpo. I collegamenti del blocco batterie (freccia)
devono essere rivolti in direzione dell'apparecchio e verso l'alto, come mostrato nella figura.
Infine richiudere il coperchio del vano batterie.

Procell®). Durante la sostituzione delle batterie sostituire tutte le quattro batterie.

Non inserire batterie ricaricabili delle medesime dimensioni (LR6, AA) nel blocco
batterie!
La barra di visualizzazione della capacità indica valori errati e può provocare il
malfunzionamento dell'apparecchio.

6 Smaltimento dell'apparecchio, del sensore di alcool e

delle batterie

L'apparecchio e il sensore di alcol non possono essere smaltiti con i rifiuti domestici. Entrambi
vanno resi a EnviteC indicando la dicitura "Smaltimento".

In conformità alla direttiva europea EU 91/157/CEE le batterie devono essere smaltite come
rifiuti speciali.

EnviteC-Wismar GmbH
Alter Holzhafen 18
D-23966 Wismar

Non gettare le batterie sul fuoco o tentare di aprirle con la forza. Pericolo di esplosione!

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 85

AlcoQuant 6020

7 Descrizione ed eliminazionedegli errori

Ogni errore dell'apparecchio viene segnalato acusticamente mediante un breve segnale
doppio o visivamente con il LED giallo (errore che non impedisce la misurazione) o con il LED
rosso (errore che impedisce la misurazione), sul display viene visualizzato il relativo
messaggio d'errore.

Il messaggio d'errore deve essere confermato premendo brevemente il tasto "OK"

Segnalazione di
errore

Errore utente

Errore di
insufflazione

Errori dell'apparecchio che non compromettono la misurazione (LED giallo)

Errore generatore di
segnale

Errore LED rosso

Errore data ora

Possibile causa Rimedio

Errore di insufflazione
Questo errore compare

quando, durante il processo
di insufflazione, il flusso di
fiato è sceso o salito oltre
un determinato livello
necessario prima che sia
stato raggiunto il volume di
insufflazione minimo di
1,2 L.

Generatore di segnale
È stato rilevato un

generatore di segnali
difettoso.

Errore LED rosso (verde,
giallo)

È stato rilevato un LED
difettoso o con scarsa
luminosità.

Ora
È stato rilevato un errore

durante la determinazione
della data e dell'ora correnti.

Dopo l'output di errore (ca. 2 secondi)
l'apparecchio torna alla precedente
modalità di misurazione

Un segnale acustico e il lampeggiamento
a intervalli di 1,5 secondi del LED verde
indicano che l'apparecchio è pronto per la
misurazione.

È possibile ripetere il processo di
insufflazione. Il soggetto del test deve
soffiare più a lungo e con maggior forza
rispetto al tentativo precedente.

Le misurazioni sono comunque possibili.
Il messaggio d'errore viene restituito

solamente durante l'autotest
(all'accensione).

Se l'errore si verifica ripetutamente,
contattare l'assistenza.

Le misurazioni sono comunque possibili.
Il messaggio d'errore viene restituito

solamente durante l'autotest
(all'accensione).

Se l'errore si verifica ripetutamente,
contattare l'assistenza.

Le misurazioni sono comunque possibili.
È possibile che non venga visualizzata la

data/ora corretta. In questo caso il valore
misurato corrente viene salvato in
memoria con i valori di data/ora errati.

Se l'errore si verifica ripetutamente,
contattare l'assistenza.

.

86 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

Segnalazione di
errore

Errori dell'apparecchio che compromettono il processo di misurazione (LED rosso)

Errore temperatura

Errore prelievo
campioni

Errore memoria

Errore sensore di
alcol

Errore di
calibrazione

Possibile causa Rimedio

Le misurazioni possono essere errate.
All'esterno dell'intervallo di temperatura

specificato, i valori di misurazione rilevati
Temperatura
La temperatura rilevata

nell'apparecchio non è
compresa nell'intervallo
specificato

da -5 a +50 °C

Prelievo campioni
È stato rilevato un errore

nel sistema di prelievo dei
campioni.

Memoria
Si è verificato un errore

durante l'accesso per la
lettura o il salvataggio
nella memoria interna.

Sensore di alcol
È stato rilevato un errore

relativo al sensore di
alcol.

Calibrazione scaduta

possono essere soggetti ad una tolleranza

d'errore maggiore rispetto a quando indicato.

Spegnere l'apparecchio e portarlo all'interno

dell'intervallo di temperatura specificato

(raffreddandolo o riscaldandolo)

Dopodiché, riaccendere l'apparecchio.

Se l'errore si ripete nonostante l'apparecchio

si trovi apparentemente all'interno

dell'intervallo di temperatura specificato,

contattare l'assistenza.

Spegnere e riaccendere l'apparecchio.

Se l'errore si ripresenta durante l'autotest o la

misurazione, contattare l'assistenza.

Non può essere effettuata una misurazione

errata perché in presenza del messaggio

"Errore prelievo campioni" il valore misurato

non viene accettato.

Nessuna misurazione possibile.

È probabile che il valore misurato non venga

visualizzato correttamente.

È impossibile leggere correttamente i dati

dalla memoria e salvare in memoria i valori di

misurazione rilevati.

Ripetere la misurazione.

In caso di ricorrenza dell'errore, contattare

l'assistenza.

Nessuna misurazione possibile.

Spegnere e riaccendere l'apparecchio.

Se l'errore si verifica ripetutamente,

contattare l'assistenza.

L'apparecchio deve essere nuovamente

calibrato, contattare l'assistenza.

Qualora l'apparecchio fosse già stato

calibrato, è possibile che le attuali

impostazioni della data non siano corrette.

Anche in questo caso contattare l'assistenza.

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 87

AlcoQuant 6020

8 Specifiche tecniche

Modalità di misurazione : attiva e passiva
Intervallo di misurazione : da 0 a 5.5 ‰ BAC
Precisione

• Intervallo da 0 a 1‰

• Intervallo da 1 a 2‰

• Intervallo > 2‰

Condizioni ambientali

• Intervallo temperatura di esercizio

• Intervallo temperatura di

magazzinaggio

• Temperatura magazzinaggio

(sensore)

• Pressione ambiente

• Umidità ambientale

• Volume espiratorio minimo

Batterie : 4 stilo alcaline LR6 (AA)

Misurazioni per serie di batterie : ca. 1600 misurazioni, a seconda delle
Interfaccia apparecchio : RS 232 (interfaccia seriale).
Dimensioni (lungh. x largh. x alt.) : 190 mm x 61 mm x 38 mm

Peso : 275 g batterie incluse

Varie

Pronto alla misurazione dopo
l'accensione

Pronto alla misurazione dopo 0 ‰
misurazioni

Pronto alla misurazione dopo 1 ‰
misurazione

Tipo sensore : cellula di misurazione elettrochimica E100
Sensibilità trasversali : altre sostanze contenute nel fiato come acetone

Unità : configurabili dall'operatore: ‰, mg/l
Immissione : azionamento a tre tasti
Modalità risparmio energetico : spegnimento automatico dell'apparecchio dopo

Display : retroilluminato, completamente grafico
Memoria dati : salvataggio di 9.999 valori misurati

Boccagli : boccagli monouso EnviteC
Software : software PC per l'analisi statistica,

Calibrazione : ogni 6 mesi
Controlli tecnici di sicurezza : ogni 6 mesi

Con riserva di modifiche tecniche!

:

± 0.05 ‰ assoluto

:

± 5 % del valore misurato

:

± 10 % del valore misurato

:

da -5 °C a +50 °C

:

da -20 °C a +60 °C

:

da 0 °C a +25 °C, ottimale

:

da 600 a 1400 hPa

:

da 20 a 98 % u.r.

:

1,2 litri

®

(si consiglia: Duracell
batterie e delle condizioni ambientali
I dati possono essere trasmessi a un PC

:

ca. 6 s

:

ca. 2 s

:

ca. 5 s

ecc. sono trascurabili

2,5 minuti di mancato utilizzo, spegnimento della
retroilluminazione dopo 15 secondi

con data e ora

trasferimento dati e registrazione opzionale

Procell®)

88 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

9 Garanzia

EinviteC fornisce una garanzia valida due anni a partire dalla data di acquisto per difetti di
materiale o di fabbricazione. I difetti compresi negli interventi in garanzia verranno eliminati in
conformità alle nostre condizioni di garanzia. EnviteC non concede alcuna garanzia qualora
l'utente comprometta il funzionamento dell'apparecchio con il mancato rispetto delle istruzioni
d'uso, con un trattamento non appropriato, con un uso non conforme o con un intervento
esterno. In tali casi la responsabilità è interamente a carico dell'utente!

La garanzia decade in caso di effetto chimico dovuto a batterie esauste o all'utilizzo di batterie
oltre la data di scadenza.
In caso di riparazioni non incluse negli interventi in garanzia, il trasporto di andata e ritorno è a
carico del cliente.

Gli apparecchi da riparare completi di tutti gli accessori devono essere spediti al seguente
indirizzo:

EnviteC-Wismar GmbH
Assistenza
Alter Holzhafen 18
D-23966 Wismar

Le richieste di garanzia sono valide solamente se accompagnate dalla prova d'acquisto!

10 Informazioni per le ordinazioni

AlcoQuant® 6020 – Apparecchio completo per la rilevazione di alcool nel fiato: N. ord.

La fornitura comprende: AlcoQuant® 6020, 4 batterie (alcaline, R6/AA, 1,5V), 25 boccagli,

Impostazioni specifiche relative al cliente (ad es. unità, li ngua, ecc.) previo accordo
Accessori N. ord.

Valigetta per trasporto Alco
60XX:

Boccaglio tipo S: Boccaglio con blocco respiro di ritorno, 25 pz. con imballo
Boccaglio tipo D: Boccaglio con blocco respiro di ritorno, 25 pz. con imballo
Software "Datamanager Alco

60XX"
Cavo per PC per la gestione
dei dati e dell'assistenza:
Stampante ad aghi Stampante ad aghi mobile incl. batteria con accessori

Carta per stampante 1000616:
Banda colorata per
stampante 1000616:
Cavo per stampante
1000616:
Adattatore per macchina per stampante 1000616: 1000768
Stampante termica: Stampante termica mobile incl. batteria con accessori

Carta per
1000977

:
Carta per stampante 1000977:
Cavo per stampante 1000977 1000563
Adattatore per macchina per stampante 1000977: 1001103
Borsa da trasporto gialla per AlcoQuant® 6020 1001105

valigetta per il trasporto e istruzioni per l'uso

Valigetta con scomparto/357 mm x 310 mm x 120 mm 1000644

igienico individuale
igienico individuale

Software PC per l'analisi e la documentazione dei risultati di
misurazione di AlcoQuant
Cavo dati per il collegamento di AlcoQuant® 6020 a RS 232 1000519

composta da: stampante, caricatore e 1 rotolo di carta
5 rotoli 31-30-0026
1 banda colorata per la stampante 31-30-0079

Cavo stampante 25 poli per la connessione dell'apparecchio
alla stampante

stampante

composta da: stampante, caricatore e 1 rotolo di carta
1 rotolo standard 1001100

1 rotolo per inchiostro indelebile 1001101

®

6020

1000300

31-30-0022
31-30-0024

1000520

1000616

1000518

1000977

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 89

AlcoQuant 6020

90 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

Gebruiksaanwijzing

AlcoQuant 6020

059-07-11000300-k.doc Technical changes reserved!

NL

© 07.2008 EnviteC-Wismar GmbH

AlcoQuant 6020

1

Algemene veiligheids- en onderhoudsinstructies..............................................................8

2 Gebruiksdoel en toepassingsgebieden .............................................................................8

3 Beschrijving van het apparaat en de werking....................................................................8

4 Bediening...........................................................................................................................8

4.1 Meting in de actieve modus (menu-item 1) ..............................................................8

4.2 Meting in de passieve modus (menu-item 2)............................................................8

4.3 Het datageheugen.................................................................................................... 8

5 Instandhouding / verzorging van het apparaat ..................................................................8

5.1 Vervanging van de batterijen....................................................................................8

6 Verwijdering apparaat, alcoholsensor, batterijen...............................................................8

7 Beschrijving van de fouten en fouten verhelpen................................................................8

8 Technische specificatie .....................................................................................................8

9 Garantie.............................................................................................................................8

10 Bestelinformatie................................................................................................................8

Deze gebruiksaanwijzing is met de grootst mogelijke zorgvuldigheid opgesteld. Indien u bij de
omgang met het apparaat toch details ontdekt die niet kloppen, verzoeken wij u ons hierover
te informeren, zodat wij fouten zo snel mogelijk kunnen verhelpen.

Veranderingen door optische of technische verbeteringen ten opzichte van de in deze
gebruiksaanwijzing vermelde gegevens en afbeeldingen voorbehouden. Alle in de tekst
genoemde en afgebeelde handelsmerken zijn handelsmerken van de betreffende eigenaars
en beschermd.

Nadruk, vertaling en elke vorm van verveelvoudiging – ook van fragmenten – is niet
toegestaan zonder schriftelijke toestemming van de fabrikant.

Deze gebruiksaanwijzing kan door EnviteC-Wismar GmbH gewijzigd worden.

Doc.-nr.: 059-07-11000300-k.doc © 2008 EnviteC-Wismar GmbH

(Printed in Germany)
EnviteC-Wismar GmbH

a Honeywell Company Tel.: [phone]
Alter Holzhafen 18 Fax: [phone]
23966 Wismar E-mail: [email protected]

92 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

1 Algemene veiligheids- en onderhoudsinstructies

Elk gebruik van het apparaat vereist een nauwkeurige kennis en naleving van deze
gebruiksaanwijzing. Het apparaat is uitsluitend bestemd voor het beschreven gebruik.

• Geen gebruik in explosieve omgevingen!

Het apparaat mag niet in explosieve omgevingen gebruikt worden.

• Brandgevaar - niet in combinatie met licht ontvlambare gassen (bijvoorbeeld

narcosegassen) gebruiken.

• Draagbare of mobiele HF-communicatieapparatuur kan de werking van elektrische

medische apparatuur storen.

• Tijdens het gebruik bij de patiënt is het niet toegestaan om de PC en het apparaat via de

datakabel te verbinden.

Inbedrijfstelling

Controleer vóór de inbedrijfstelling de kalibratiesticker op de behuizing van het apparaat.
Wanneer de hierop vermelde datum bereikt of overschreden is, moet de AlcoQuant 6020
opnieuw gekalibreerd of onderhouden worden en mag hij niet meer voor metingen worden
gebruikt. Het onderhoud en de kalibratie mogen alleen worden uitgevoerd door personeel dat
hiervoor opgeleid en hiertoe door EnviteC gemachtigd is.

Onderhoud

Het apparaat moet om het half jaar door geautoriseerd vakpersoneel gekalibreerd en
onderhouden worden (met logboek).

Reparaties aan het apparaat dienen uitsluitend door geautoriseerd servicepersoneel te
worden uitgevoerd. Bij reparaties mogen enkel originele onderdelen van EnviteC-Wismar
GmbH gebruikt worden. De halfjaarlijkse kalibratie van het apparaat is noodzakelijk om de in
de specificatie gegarandeerde nauwkeurigheid te garanderen.

Verklaring van de symbolen

Wanneer de betreffende veiligheidsmaatregelen niet getroffen worden, kan de
dood, zwaar lichamelijk letsel of flinke materiële schade het gevolg zijn.

Belangrijke informatie over het product of een deel van de gebruiksaanwijzing
dat speciale aandacht verdient.

Afvoer

Overeenkomstig de richtlijn 2002/96/EG (AEEA) wordt het elektrische en
elektronische apparaat na de demontage teruggenomen door de fabrikant voor
een vakkundige verwijdering!

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 93

AlcoQuant 6020

2 Gebruiksdoel en toepassingsgebieden

De AlcoQuant 6020 is ontwikkeld voor het snel en nauwkeurig bepalen van het
ademalcoholgehalte en geschikt voor de volgende toepassingen:

• routinecontroles van de politie

• tenuitvoerlegging van een straf

• arbeidsveiligheid

3 Beschrijving van het apparaat en de werking

De AlcoQuant 6020 bepaalt tijdens het blazen van de testpersoon de hoeveelheid ingeblazen
lucht en neemt na 1,2 liter (standaardinstelling) een monster.

De AlcoQuant 6020 heeft een speciale elektrochemische sensor die alleen op alcohol
reageert. Bijzondere kenmerken van deze sensor zijn zijn specifieke reactie op alcohol en zijn
langetermijnstabiliteit, die een kalibratie-interval van 6 maanden mogelijk maakt. De invloed
van andere substanties die in de uitgeademde lucht kunnen voorkomen, zoals aceton,
eucalyptol etc., is op grond van het toegepaste elektrochemische meetprincipe te
verwaarlozen.

Het voor maximale nauwkeurigheid ontwikkelde monsternamesysteem maakt korte
meetintervallen en daarmee extreem korte wachttijden tussen de metingen mogelijk. Dankzij
het gebruik van de nieuwe verbeterde ethanolsensor E 100 en het nieuwe innovatieve
monsternamesysteem wordt een hoge reproduceerbaarheid van de meetresultaten
gegarandeerd.

In het apparaat zijn de nieuwste technologieën geïmplementeerd om foutieve metingen te
voorkomen en maximale meetnauwkeurigheid te garanderen. Zo vindt er onder andere een
permanente controle van de volgende functies en componenten plaats.

• Temperatuur van het apparaat • Batterij

• Monsterneming • Alcoholsensor

• Signaalgever • Intern geheugen

• LED's • Kalibratie-intervallen

Het apparaat is uitgerust met een datageheugen en een seriële data-interface (RS232). De
gegevens kunnen met de software >Datamanager Alco 60XX< inclusief datakabel naar een
PC overgedragen en geanalyseerd worden.

Het apparaat wordt met de drie folietoetsen bediend. Om de folietoetsen hygiënisch te
houden, kunnen ze eenvoudig met een vochtige doek gereinigd worden. Alle indicaties, de
apparaatstatus- en foutmeldingen verschijnen in gewone tekst op het verlichte grafische
display.

94 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

4 Bediening

AlcoQuant 6020

Vooraanzicht

Nr. Beschrijving Nr. Beschrijving

AAN / UIT-toets

1

Selectietoets

2

Display

3

LED rood - foutindicatie

4

LED geel - meting loopt/attentie

5

Mondstukopening

6

LED groen - meetklaar

7

Symbolen op het label

Gebruiksaanwijzing in acht
nemen!

Productiedatum

PN

Productnummer

10
11

12

13

SN

Achteraanzicht

OK-toets

8

Data-interface RS 232

9

Uitblaasopening
Apparaatlabel
Batterijvakopener
Deksel van het batterijvak

Serienummer
Toepassingsdeel type B

Verwijderingsvoorschriften naleven!

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 95

AlcoQuant 6020

Inschakelen

Î Toets ca. 1 seconde ingedrukt houden

Het apparaat voert automatisch een zelftest van de interne functies en
componenten uit. Tijdens deze zelftest verschijnen de apparaatversie, de
softwareversie (Rev x.x0) en de volgende kalibratiedatum ongeveer 2 seconden
op het display. Na circa 3 seconden is het apparaat meetklaar in de actieve
meetmodus (groene LED knippert om de 1,5 seconde, op het display staat
„Klaar“).

Uitschakelen

Tabaksrook

Tabaksrook in de uitgeademde lucht beschadigt het meetsysteem (al dan niet
onherstelbaar). Daarom moet gegarandeerd worden dat de testpersoon vlak voor de
meting niet gerookt heeft. Wachttijd: minimaal 5 minuten na het roken.

Restalcohol in de mond

Restalcohol in de mond vervalst de meting. Daarom moet gegarandeerd worden dat
de testpersoon vlak voor de meting geen alcohol tot zich genomen heeft. Wachttijd:
minimaal 15 minuten na de laatste alcoholconsumptie.
Ook alcoholische mondsprays, medische sappen en druppels, oprispen en braken
kunnen tot tijdelijke mondalcohol leiden. Het spoelen van de mond met water of non­alcoholische dranken vervangt de wachttijd niet!

Hyperventilatie

De testpersoon moet voor de meting normaal en rustig ademen, niet meerdere malen
diep in- of uitademen (hyperventilatie), omdat het ademalcoholgehalte door afkoeling
van de ademlucht kort kan veranderen en het meetresultaat hierdoor vervalst wordt.

Î Toets ca. 3 seconden ingedrukt houden

Als er binnen 2,5 minuut geen meting uitgevoerd of geen toets ingedrukt wordt,
schakelt de AlcoQuant 6020 zichzelf automatisch uit.

96 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

AlcoQuant 6020

Bedieningsmenu

Het apparaat bevindt zich na het inschakelen in menu-item „1. Actieve modus“.
Na ongeveer 3 seconden is het apparaat meetklaar (groene LED knippert om de 1,5
seconde).

Hoofdmenu AlcoQuant 6020

Selectietoets voor het selecteren van de menu-items

Bevestigen van het geselecteerde menu-item

Verlaten van de submenu's 4.x

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 97

AlcoQuant 6020

4.1 Meting in de actieve modus (menu-item 1)

Met de meting in de actieve modus wordt het alcoholgehalte in de uitgeademde lucht
nauwkeurig bepaald. Daarbij wordt gegarandeerd dat uitsluitend diepe longlucht naar de
sensor geleid wordt.

Dit is noodzakelijk, omdat er alleen tussen het alcoholgehalte van diepe longlucht en het
bloedalcoholgehalte een vast verband bestaat.

Origineel mondstuk plaatsen

EnviteC-mondstuk in de hiervoor bedoelde mondstukopening van de AlcoQuant 6020
plaatsen. Hiertoe moet de hygiënische verpakking van het mondstuk op de perforatie geopend
en als hygiënische contactbescherming bij het plaatsen gebruikt worden (zie afbeelding).

Mogelijke fouten – voortijdige beëindiging van de meting

Wanneer de ademstroom tijdens het blazen wordt onderbroken, zijn er twee lange signalen te
horen en verschijnt de foutmelding „Blaasfout“. Er moet opnieuw geblazen worden.

• Voor elke meting in de actieve modus moet een nieuw mondstuk gebruikt

worden.

• De uitblaasopening moet tijdens het blazen vrijgehouden worden, omdat anders

de meetwaarde vervalst wordt.

• Als de testpersoon ondanks een nulmeting opvalt door zijn gedrag of door een

alcohollucht, moet het apparaat door geschoold servicepersoneel gecontroleerd
worden.

• Patiënten met een verminderde longinhoud kunnen de vereiste hoeveelheid

uitgeademde lucht van 1,2 liter eventueel niet bereiken. Voer in dit geval een
meting in de passieve meetmodus (zonder mondstuk) uit.

98 Dok.-Nr.: 059-07-11000300-k.doc / 07.08

Actieve meting starten

AlcoQuant 6020

Na het inschakelen schakelt het apparaat
automatisch in de actieve meetmodus en op
het display verschijnt „Klaar“

De meting wordt automatisch met het
inblazen van de ademlucht gestart.

Start

Gelijkmatig en met voldoende ademstroom
in het apparaat blazen. Er moet een
hoeveelheid uitgeademde lucht van 1,2 liter
bereikt worden.

Akoestisch + optisch signaal

Het correct blazen wordt door een
akoestisch signaal en de knipperende gele
LED weergegeven.

Einde

Het blazen is beëindigd, zodra er geen
signaal meer te horen is en de gele LED
dooft.

Analyse en weergave van de meetwaarde.

Opslag van de meetwaarde.

Toets indrukken om het apparaat weer
meetklaar te maken.

Dok.-Nr.: 059-07-11000300-k.doc / 07.08 99

AlcoQuant 6020

4.2 Meting in de passieve modus (menu-item 2)

>Passieve modus< selecteren
De meting in de passieve modus wordt zonder

mondstuk uitgevoerd en dient ter controle van de
omgevingslucht of de uitgeademde lucht,
bijvoorbeeld van patiënten die niet aanspreekbaar
zijn. Er wordt alleen gecontroleerd of er alcohol in
de omgevingslucht aanwezig is. Een andere
waarde dan >0,00< duidt op alcohol in de
omgevingslucht.

Meetklaar apparaat direct met de inblaasopening
(zonder mondstuk) ongeveer 5-10 seconden (s)
dicht tegen de te meten omgeving, bijvoorbeeld
voor de mond en neus van de patiënt houden.

Vervolgens de monsterneming activeren door kort
op de „start-toets“ te drukken.
De monsterneming moet tijdens het uitademen
van de patiënt geactiveerd worden.

Geen alcohol herkend

Wanneer er geen alcohol gedetecteerd wordt,
klinkt er een signaal en brandt de groene LED.

Alcohol herkend

Wanneer alcohol gedetecteerd en een
meetwaarde weergegeven wordt, klinken er twee
signalen en brandt de rode LED.

De in de passieve modus gemeten waarden komen niet overeen met het
ademalcoholgehalte in de diepe longlucht en zeggen dus niets over het
bloedalcoholgehalte. Het exacte ademalcoholgehalte in de diepe longlucht kan alleen
in de actieve meetmodus betrouwbaar vastgesteld worden.

100 Dok.-Nr.: 059-07-11000300-k.doc / 07.08
