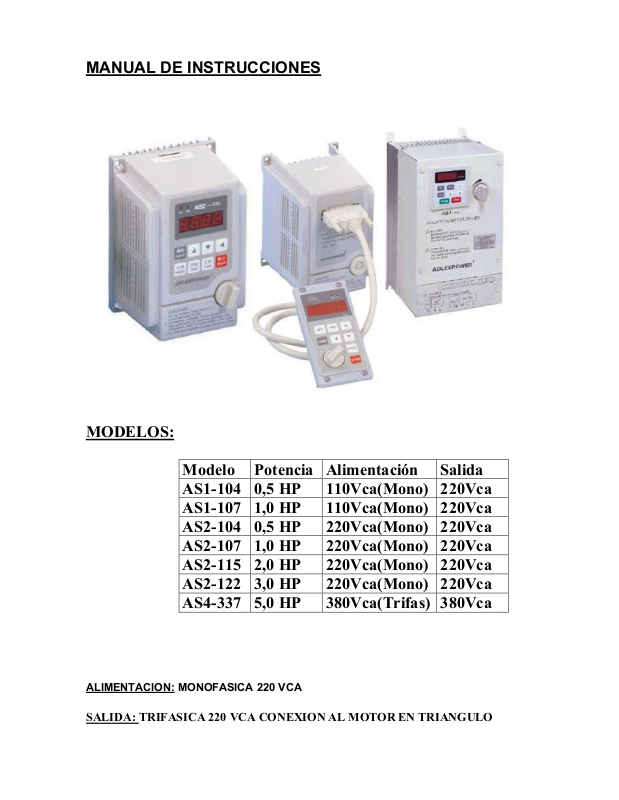

MANUAL DE INSTRUCCIONES

MODELOS:

Modelo Potencia Alimentación Salida
AS1-104 0,5 HP 110Vca(Mono) 220Vca
AS1-107 1,0 HP 110Vca(Mono) 220Vca
AS2-104 0,5 HP 220Vca(Mono) 220Vca
AS2-107 1,0 HP 220Vca(Mono) 220Vca
AS2-115 2,0 HP 220Vca(Mono) 220Vca
AS2-122 3,0 HP 220Vca(Mono) 220Vca
AS4-337 5,0 HP 380Vca(Trifas) 380Vca

ALIMENTACION: MONOFASICA 220 VCA

SALIDA: TRIFASICA 220 VCA CONEXION AL MOTOR EN TRIANGULO

IMPORTANTE

GARANTIA

Se refiere al mal funcionamiento del equipo por defectos de componentes.

Conexiones erróneas, mal uso y/o mala instalación del equipo no están cubiertas por la garantía del
mismo.
Conexiones erróneas: se refiere a la conexión de equipos con alimentación 220vca a 380vca o a
conectar la alimentación del equipo a la salida del mismo. También a malas conexiones en la
bornera de comando.
Mal uso:
decir entre equipo y motor (esta conexión esta prohibida), o conectar un motor monofásico a la
salida de un equipo, recordar que estos son de salida trifásica, o hacer trabajar al motor en
velocidades muy bajas, etc. En el mal uso, normalmente se cometen errores de programación y uso
que exigen al motor y/o al equipo. Este problema se resuelve con asesoramiento técnico.

por ejemplo conectar un contactor o una llave conmutadora en la salida del equipo, es

INSTALACION

En la conexión eléctrica deberá utilizarse por lo menos una llave térmica a través de la cual se
alimentará el equipo (ver especificaciones).
El montaje del equipo deberá ser vertical, libre de vibración y con suficiente ventilación.
La temperatura deberá estar en el rango de –10ºC a 45ºC. Evitar rayo del sol directo.
El medio ambiente deberá estar libre de excesiva humedad.
En todos los casos se recomienda el uso de un gabinete como elemento de protección, en tal caso
tener en cuenta las siguientes especificaciones:

ESPECIFICACIONES

Serie AS2
Tensión
Modelo AS2-04 AS2-07 AS2-15 AS2-22

Frecuencia de entrada

Tensión de salida 3 fases 220 Vca (proporcional a la entrada)

Frecuencia de salida 0,5 HZ a 400,0 HZ

Corriente de salida(A) 3 5 8 11

Capacidad (KVA) 1,1 1,9 3,1 4,2

Motor (KW) 0,4 0,75 1,5 2,2

Llave térmica, fusible(A) 20 40

Contactor de entrada(A) 20 25 35
Relay térmico salida(A) 2,4 3,8 6,8 9

Control Onda senoidal por modulación de ancho de pulso PWM

Frenado Frenado por descarga regenerativa

Capacidad de sobrecarga 150% de la corriente nominal (durante 1 minuto)

Tiempo de aceleración 0,1 a 6000 segundos

Tiempo deceleración 0,1 a 6000 segundos

Setting de la

frecuencia

Tipo de display 4 dígitos tipo Leds

Método de refrigeración Auto ventilado Ventilación forzada

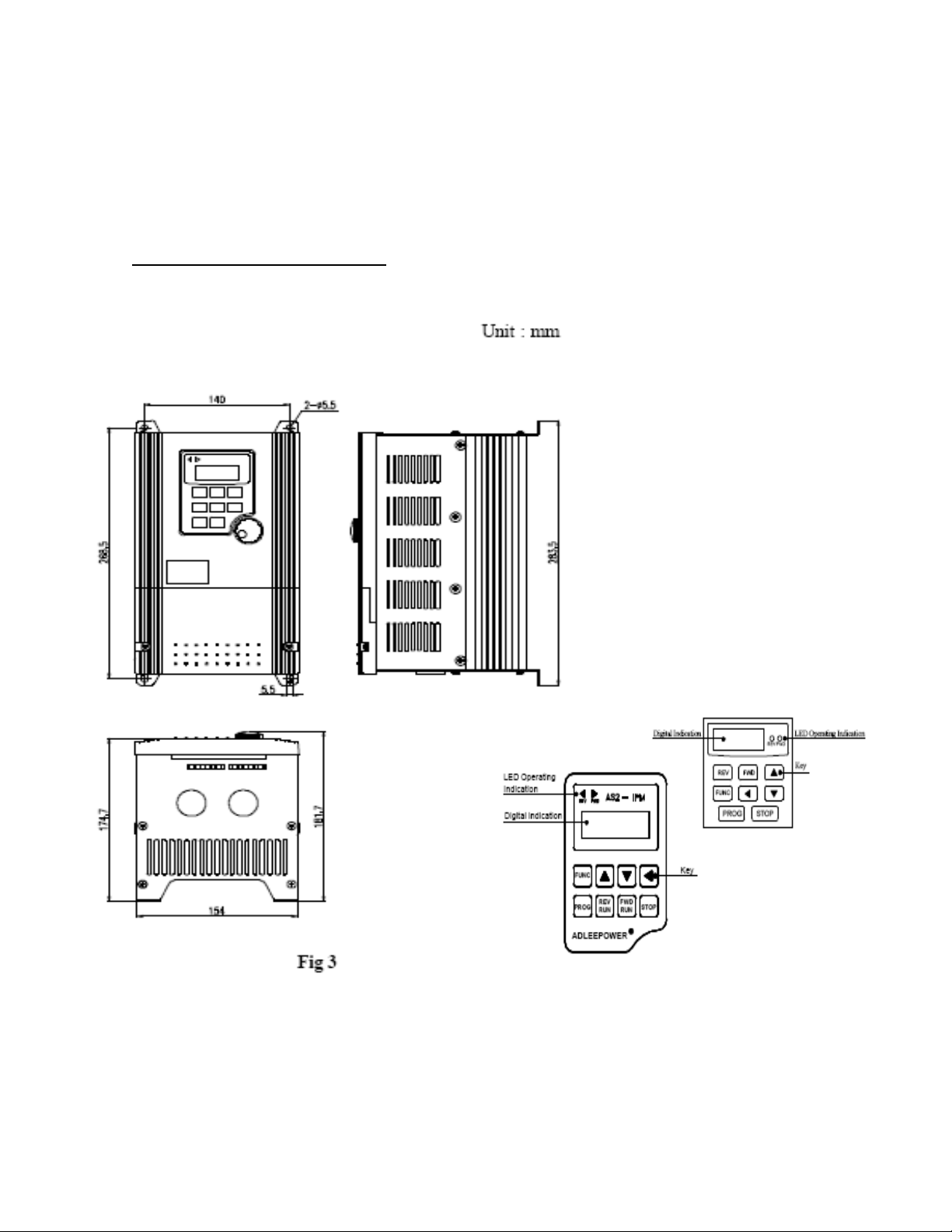

Dimensiones Fig 1 Fig 1 Fig 2 Fig 2

Peso (KG) 1,1 1,1 1,5 1,5

Digital A través de los pulsadores /\, \/, < y la confirmación por el pulsador

Analógica Por potenciómetro local, externo, señal 0-5V, 0-10V, 4-20 mA

1 fase 220 Vca ± 10%

50 HZ - 60 HZ ± 5%

PROG

Figura 1

Figura 2

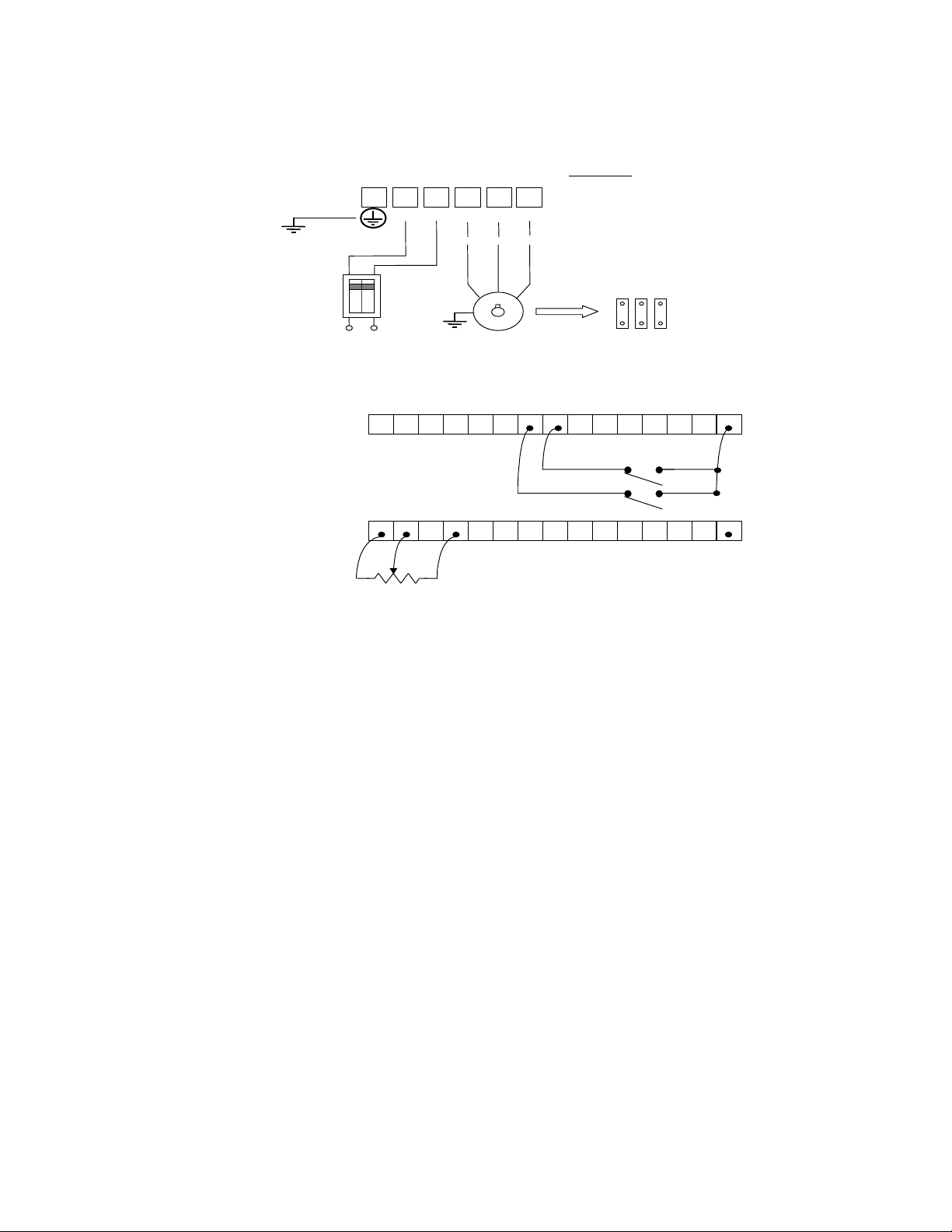

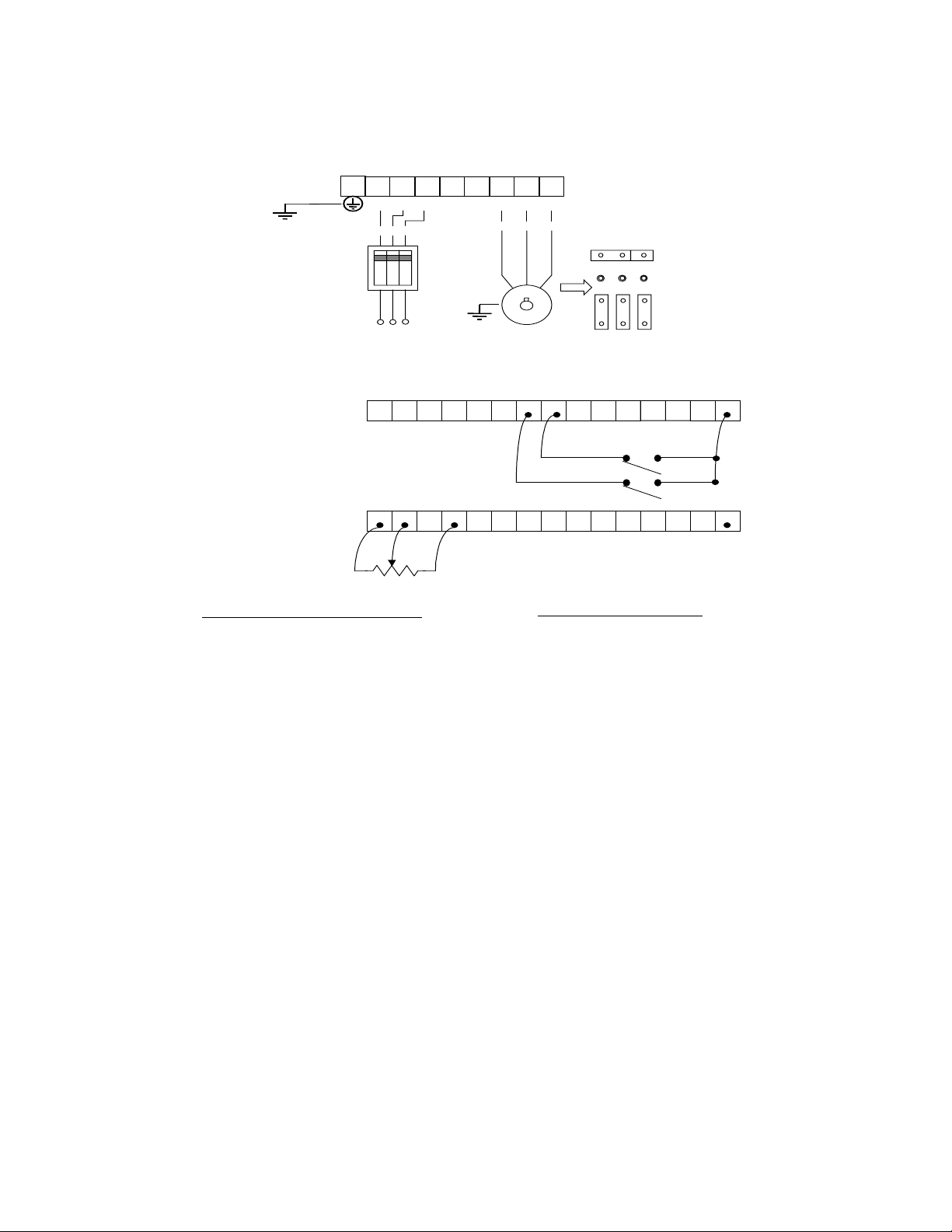

Diagrama del conexionado eléctrico general

DESCRIPCION DE TERMINALES

Nº Símbolo Terminal analógico multifunción

1 VCC Fuente de corriente continua Tensión de salida +5 VCC

2 FA1 Terminal analógico 1 Ver CD44 & seteo del SW1

3 FA2 Terminal analógico 2 Ver CD45 & seteo del SW1

4 GND Común, tierra 0 V de la fuente de CC.

Terminales del circuito de control

Nº Símbolo Nombre del terminal Descripción

5 B Salida de alarma B Contacto de relay normal cerrado

6 C Salida de alarma C Contacto de relay común

7 FWD Marcha Marcha / parada

8 REV Reversa Reversa /parada

9 CF1

10 CF2

11 FT1 Terminal multifunción 1 Ver CD42

12 FT2 Terminal multifunción 2 Ver CD43

13 MT Terminal de salida multifunción, ver operación JP1

14 H Fuente de referencia +10VCC Fuente básica +10V 20 m A

15 COM Terminal común Terminal común de terminales 5 a

Terminal multivelocidad Ver CD01, CD22, CD23, CD24. Ver

figura

15

DIP switch SW1

Permite seleccionar el tipo de señal que se recibirá a través de las entradas analógicas FA1 & FA2.

Jumper JP1 (puentes)
