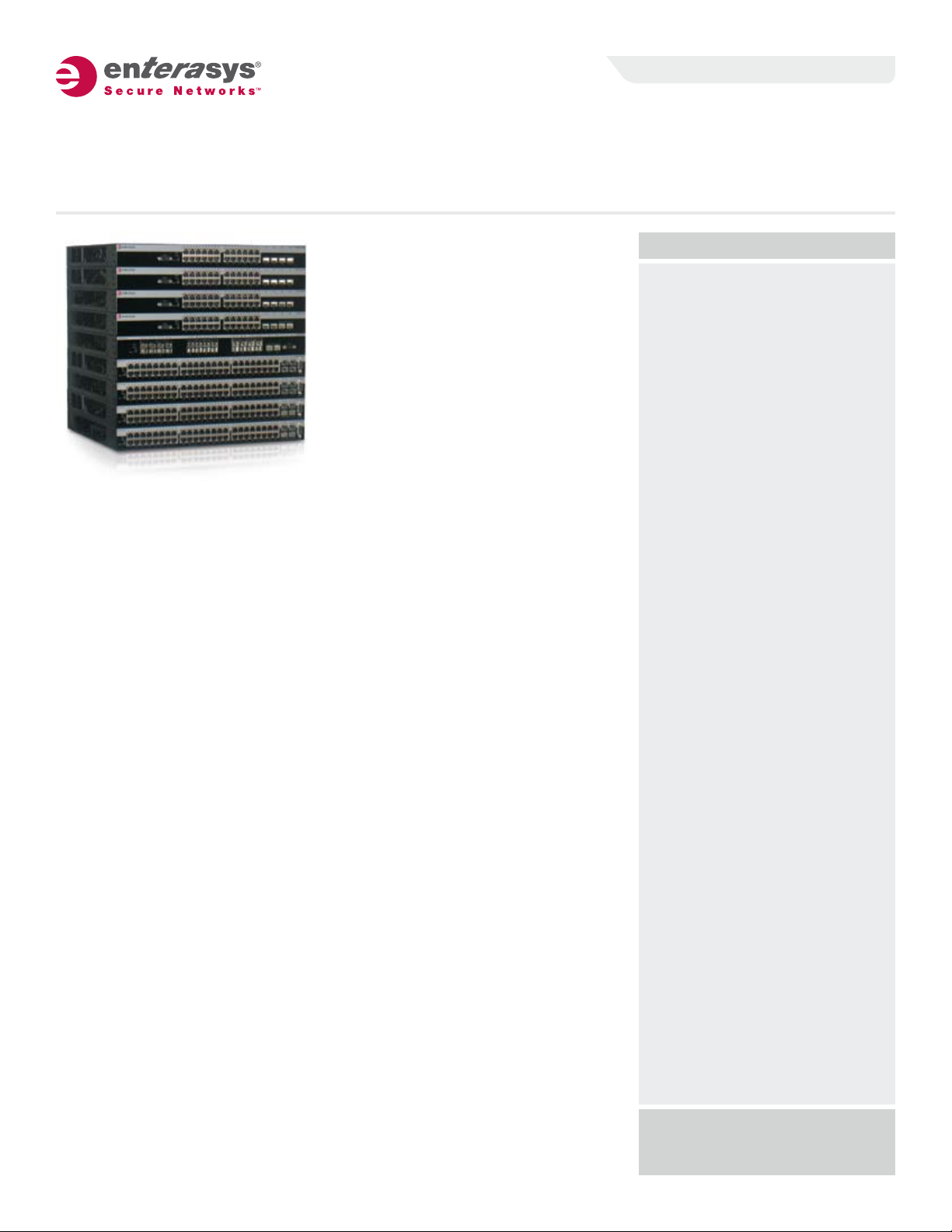

C-Series C5

Наращиваемый коммутатор уровней 2/3/4 с Gigabit Ethernet

Перспективное решение с поддержкой
стандарта 802.3at (PoE повышенной мощности)
и маршрутизации IPv6

Автоматическое обнаружение и поддержка
служб VoIP

Гарантия надежной работы сети благодаря
отказоустойчивому стеку

Сокращение эксплуатационных расходов
благодаря функциям автоматического
управления

Комплексная гарантия на весь срок выпуска,
обеспечивающая защиту инвестиций

Пропускная способность 2,11 Тб/с
и производительность 809,5 млн пакетов
в секунду

Обзор продукта

Enterasys C5 – это масштабируемый быстродействующий коммутатор Gigabit Ethernet,
обеспечивающий поддержку высокопроизводительных и чувствительных к задержкам
бизнес-приложений. С5 – превосходный выбор для сетей, которым требуются возможности
многоуровневой коммутации и поддержка высокой плотности портов Ethernet 10/100/1000,
а также порты 10GE для подключения к магистральной сети. С5 также поддерживает
динамическую маршрутизацию IPv4 и IPv6, а также возможности автоматизации на основе
политик.

Коммутатор C5 поддерживает стандарт 802.3at (PoE повышенной мощности) для всех портов,
предоставляя повышенную мощность энергоемким устройствам, таким как IP-камеры PTZ (Pan/
Tilt/Zoom) для видеонаблюдения, IP-видеотелефоны, точки доступа стандарта 802.11n других
производителей и виртуальные десктопы. Встроенная поддержка PoE является экономичной
альтернативой покупки отдельных промежуточных блоков питания PoE, которая может привести
к потере важного места в стойке, прокладке дополнительных кабелей к коммутационному
шкафу и увеличению расходов.

С5 предлагает высокую плотность портов в корпусе высотой 1U и экологически рациональную
конструкцию. Общая эффективность использования энергии в C5 повышается благодаря
низкому потреблению тока и чрезвычайной стойкости к высоким внешним температурам.
Хорошо масштабируемая архитектура и комплексная гарантия на весь срок службы делает
C5 прекрасным решением для создания безопасной, функциональной и экономически
эффективной сети с учетом ее будущего использования.

Возможности настраиваемой классификации пакетов уровней 2/3/4 в C5 объединяются
с 8 аппаратными очередями для каждого порта Ethernet, поддерживая для набора
дифференцированных служб до 8 уровней приоритета. Это обеспечивает гарантированное
качество обслуживания (QoS) для критически важных голосовых и видеоприложений. Вместе
с архитектурой, обеспечивающей неблокируемую коммутацию на уровне 2 и маршрутизацию
на уровне 3, интеллектуальные механизмы постановки в очередь C5 гарантируют критически
важным приложениям приоритет доступа к сетевым ресурсам.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Преимущества

Соответствие требованиям бизнеса

Распределение сетевых ресурсов •
в соответствии с бизнес-целями
и приоритетами.

Надежная работа сети для критически •
важных приложений.

Эффективность эксплуатации

Сокращение эксплуатационных •
расходов благодаря возможностям
автоматизации управления.

Автоматическое обнаружение •
и поддержка служб VoIP.

Безопасность

Аудит сети на соблюдение норм •
соответствия (таких как PCI или
HIPAA).

Распределение сетевых ресурсов •
в соответствии с ролями
пользователей.

Одновременная поддержка •
безопасности сети и мобильности
пользователей.

Поддержка и обслуживание

Лидирующее в отрасли решение по •
степени удовлетворенности клиентов
и показателям устранения неполадок
на первоначальном этапе.

Персонализированные услуги, •
включая обследование площадок,
проектирование сетей, установку
и обучение.

Комплексная гарантия на весь срок •
службы, включая изменение функций
и многое другое.

Для нас нет ничего важнее

наших клиентов

Надежность и доступность

Архитектура C5 соединяет механизмы резервирования
и защиты от сбоев с возможностями восстановления после
отказа для обеспечения надежности сети. Основным ресурсом
электроэнергии для C5 является встроенный источник питания.
Резервное электропитание при необходимости можно обеспечить
с помощью внешнего источника. Резервный источник питания
C5 обеспечивает распределение нагрузки, резервирование или
дополнительную мощность PoE для наращиваемого коммутатора C5.
При подключенном блоке питания энергопотребление коммутатора
поровну распределяется между двумя блоками питания, что
уменьшает нагрузку на каждый из них и увеличивает их надежность
и срок службы.

Соединяя до восьми устройств C5 в один стек, можно создать
виртуальный коммутатор с резервированными каналами управления,
управляемый с помощью одного IP-адреса. Стекирование с
замкнутой петлей в C5 использует двунаправленные межсоединения
коммутации для поддержания связности виртуального коммутатора
в случае физического отказа компонентов, в том числе коммутаторов,
кабелей и портов. При создании группы агрегирования нескольких
каналов (LAG) можно объединить до восьми портов Ethernet.
LAG-порты Ethernet могут находиться как в одном C5, так и в разных
C5 в пределах стека. Это обеспечит защиту от прерывания передачи
данных при отказе одного из коммутаторов. С5 также поддерживает
протокол ECMP (Equal MultiPath Routing Protocol, маршрутизация
через несколько путей равной стоимости) и протокол VRRP
(Virtual Router Redundancy Protocol, резервирование виртуального
маршрутизатора), что улучшает способность к быстрому
восстановлению после отказа сети. Кроме того, в C5 предусмотрена
поддержка защиты хост-процессора от атак DOS и BPDU.

Улучшенное качество обслуживания

Надежные возможности QoS обеспечивают мощную поддержку
интегрированных мультимедийных сетей, а также всех типов
приложений, передающих большие объемы данных.
C5 – это стандартизированное решение, оптимизированное для
мультимедийных приложений, включая VoIP, видеоконференции
и средства совместной работы в режиме реального времени.
В нем используется множество основанных на стандартах методов
обнаружения и возможности политик Enterasys для автоматической
идентификации и инициализации служб VoIP для IP-телефонов всех
основных производителей. Для сокращения эксплуатационных
расходов коммутаторы C5 обеспечивают мобильность VoIP­клиентов. Когда IP-телефон перемещается и подключается в другом
месте корпоративной сети, его ресурсы службы VoIP, настройки
безопасности и приоритета трафика также перемещаются, не требуя
вмешательства человека.

Улучшенная буферизация пакетов в С5 улучшает синхронность их
доставки по сети и увеличивает уровень QoS для чувствительных
к задержкам приложений, таких как VoIP и IP-видео, обеспечивая
улучшение показателей сети.

Безопасность

C5 надежно гарантирует безопасность сети благодаря использованию
функций аутентификации и авторизации, которые могут быть
применены на уровне порта или пользователя. С помощью Enterasys

Network Management Suite Policy Manager или стандартного
интерфейса командной строки (CLI) архитектура Enterasys,
основанная на ролях, позволяет администратору сети определять
роли и профили, представляющие рабочие группы предприятия
(например, сотрудники, руководители, гости и т. д.).

Аутентификация нескольких пользователей/устройств на
порт происходит с помощью IEEE 802.1X, MAC-адреса или веб­аутентификации. После этого им присваивается предварительно
заданная операционная роль.

Администраторы могут легко переходить от RFC 3580
и сложных списков контроля доступа (ACL) к основанной на ролях
инфраструктуре политик Enterasys без необходимости менять
инфраструктуру (например, добавляя RADIUS-атрибут lter-ID).
Работа сети легко адаптируется к бизнес-требованиям с помощью
предоставления ролей с индивидуальным доступом к службам и
приложениям (например, у гостя должны быть одни привилегии
доступа, а у сотрудника другие). Используя основанную на ролях
политику Enterasys, администраторы могут управлять изменением
DSCP и 802.1p для классификации и управления приоритетами
сетевого трафика.

C5 предоставляет администраторам улучшенное представление
сети с возможностью аудита соответствия сети нормативам, таким
как PCI или HIPAA. С5 предоставляет возможность распределять
роли в соответствии с бизнес-функциями сотрудников, такими как
маркетинг, финансы, отдел кадров или руководство, открывая доступ
соответствующим сотрудникам к соответствующей информации.

Защита инвестиций

С5 – это экономичный, функциональный и масштабируемый
коммутатор, предоставляющий широкий ряд возможностей уже
сейчас и являющийся перспективным решением на будущее. На все
продукты серии C дается гарантия на весь срок выпуска, включая
услуги по поддержке и гарантийному обслуживанию, которые
являются платными у других компаний, что ежегодно увеличивает
расходы на 10 % от первоначальной стоимости развертывания. Это
решение существенно сокращает эксплуатационные расходы на
протяжении всего времени службы сети. Дополнительные сведения
о гарантийных условиях см. по адресу

http://www.enterasys.com/support/warranty.aspx.

Производительность и масштабируемость

Благодаря поддержке 32 000 MAC-адресов C5 обеспечивает
масштабируемое быстродействие, обеспечивающее работу
современных приложений, предъявляющих высокие требования
к пропускной способности и времени задержки. Пропускная
способность коммутатора C5 составляет 264 Гбит/с. При этом
коммутатор может содержать до 48 портов Ethernet 10/100/1000,
а также 2 SFP+ порта с возможностью подключения к одному и тому
же порту каналов для соединения с магистральной сетью 1GE и
10GE. Используя возможности стекирования, можно объединить до
8 устройств C5 в один виртуальный коммутатор. В таком случае его
пропускная способность составит 2,11 Тбит/с, а максимальное число
портов составит 384 порта Ethernet 10/100/1000, а также 16 портов
10GE для соединения с магистральной сетью.

Страница 2

Функции, стандарты и протоколы

Размер таблицы MAC-адресов

32 000

VLAN

4094 идентификаторов VLAN
1024 записей VLAN на стек

Службы коммутации

IEEE 802.1AB – протокол LLDP
ANSI/TIA-1057 – протокол LLDP-MED
IEEE 802.1D – мосты уровня MAC
IEEE 802.1s – множественные остовные
деревья
IEEE 802.1t – обслуживание 802.1D
IEEE 802.1w – быстрое схождение остовного
дерева
IEEE 802.3 – Ethernet
IEEE 802.3ab – сеть Gigabit Ethernet,
использующая витую пару
IEEE 802.3ad – агрегирование каналов
IEEE 802.3ae – 10 Gigabit Ethernet
(оптоволокно)
IEEE 802.3af – PoE
IEEE 802.3at – PoE повышенной мощности
(до 30 Вт на порт)
IEEE 802.3i – 10Base-T
IEEE 802.3u – 100Base-T, 100Base-FX
IEEE 802.3z – сеть Gigabit Ethernet,
использующая оптоволоконный кабель
Поддержка автоматического определения полно­и полудуплексного режима на всех портах
Отслеживание IGMP версии 1/2/3
Поддержка крупных кадров (9216 байт)
Защита петель
Зеркалирование портов «один на один»
и «много на один»
Описание портов
Защищенные порты
Готовность к возможности выбора
конфигурации LAG (6 x 8, 12 x 4, 24 x 2)
Защита хоста – блокировка
широковещательной передачи/
многоадресной передачи/передачи на
неизвестные адреса
Резервный путь до корня остовного дерева
Протокол остовного дерева: сквозной режим

Поддержка VLAN

Протокол GARP
Протокол GVRP
IEEE 802.1p – классификация трафика
IEEE 802.1Q – тегирование VLAN
Сети VLAN на основе протокола с политикой
Enterasys
IEEE 802.3ac – расширения маркировки VLAN
VLAN на основе портов (частный порт/
частная сеть VLAN)
VLAN на основе тегов
Маркирование зеркального трафика VLAN

Безопасность

Защита от ARP-спуфинга
Защита от DHCP-спуфинга
Аутентификация порта IEEE 802.1X
Аутентификация портов на основе MAC­адресов
Сбор сведений для сетевого доступа в RADIUS
Клиент RADIUS
RFC 3580 – рекомендации по использованию
IEEE 802.1X RADIUS
Многопользовательская аутентификация
Защита пароля (шифрование)

Политика защищенной сети
Протокол безопасной среды (SSHv2)
Протокол SSL
Аутентификация пользователя и IP-телефона
Аутентификация портов на основе веб­интерфейса

Маршрутизация IPv4

Стандартный список управления
доступом (ACL)
Расширенные списки ACL
Списки ACL на основе VLAN
ARP и обратный ARP
DVMRP
Команда IP Helper Address
RFC 826 – Ethernet ARP
RFC 1058 – RIP версии 1
RFC 1256 – обнаружение маршрутизатора
средствами ICMP
RFC 1519 CIDR
RFC 1724 – расширение MIB для RIP версии 2
RFC 2236 – IGMP версии 2
RFC 2328 – OSPF версии 2
RFC 2338 – протокол VRRP IP-резервирования
RFC 2362 – PIM-SM
RFC 2453 – RIP версии 2
RFC 3046 – ретрансляция DHCP/BootP
RFC 3768 – VRRP – виртуальный
маршрутизатор
Статические маршруты протокола
резервирования

Маршрутизация IPv6

RFC 1981 – MTU пути для IPv6
RFC 2373 – адресация IPv6
RFC 2460 – спецификация протокола IPv6
Protocol
RFC 2461 – обнаружение соседей
RFC 2462 – автоматическая конфигурация без
учета состояния
RFC 2463 – ICMPv6
RFC 2464 – IPv6 поверх Ethernet
RFC 2473 – туннелирование типовых пакетов
в IPv6
RFC 2271 – MIB платформы SNMP
RFC 2711 – предупреждение маршрутизатора
IPv6
RFC 2740 – OSPFv3
RFC 2893 – механизмы переходов для
узлов и маршрутизаторов IPv6 (6 поверх
настроенных 4)
RFC 3315 – DHCPv6 (без учета состояния +
ретрансляция)
RFC 3484 – выбор адреса по умолчанию для IPv6
RFC 3493 – базовый интерфейс сокетов для IPv6
RFC 3513 – архитектура адресации для IPv6
RFC 3542 – API-интерфейс расширенных
сокетов для
RFC 3587 – формат глобальных адресов IPv6
для одноадресной передачи
RFC 3736 – DHCPv6 без учета состояния
Двойной стек IPv4/IPv6 TCP/IP

Поддержка MIB

Enterasys Entity MIB
MIB политики Enterasys
Модуль авторизации Enterasys VLAN MIB
ANSI/TIA-1057 – MIB LLDP-MED
IEEE 802.1AB – MIB LLDP
IEEE 802.1X MIB – порт доступа
IEEE 802.3ad MIB – LAG MIB
RFC 826 – протоколы ARP и ARP Redirect

RFC 951, RFC 1542 – ретрансляция DHCP/BootP
RFC 1213 – MIB/MIB II
RFC 1493 – BRIDGE-MIB
RFC 1643 – Ethernet-подобная MIB
RFC 1724 – расширение MIB для RIP версии 2
RFC 1850 – MIB OSPF
RFC 2096 – MIB таблицы переадресации IP
RFC 2131, RFC 3046 – клиент/ретрансляция DHCP
RFC 2233 – IF-MIB
RFC 2465 – MIB IPv6
RFC 2466 – MIB ICMPv6
RFC 2571 – MIB платформы SNMP
RFC 2618 – MIB клиента для RADIUS­аутентификации
RFC 2620 – MIB клиента для сбора сведений
в RADIUS
RFC 2668 – определения управляемых
объектов
для 802.3 MAU
RFC 2674 – P-BRIDGE-MIB
RFC 2674 – MIB моста VLAN QBRIDGE-MIB
RFC 2737 – MIB объекта (только физическая
ветвь)
RFC 2787 – VRRP-MIB
RFC 2819 – RMON-MIB
RFC 2933 – MIB IGMP
RFC 2934 – MIB PIM для IPv4
RFC 3413 – MIB приложений
для SNMP версии 3
RFC 3414 – MIB модуля безопасности SNMP
версии 3 на основе пользователей (USM)
RFC 3584 – базы MIB-сообществ для SNMP
RFC 3621 – MIB PoE

Качество обслуживания

8 очередей с приоритетами на порт
Управление потоком 802.3x
Класс обслуживания (CoS)
Ограничение скорости входящего потока
Маркирование/перемаркирование IP ToS/DSCP
IP-приоритет
Протокол IP
Уровни классификации 2/3/4
Многоуровневая обработка пакетов
Управление очередями: прямой
и взвешенный
циклический алгоритм
IP-адрес источника/получателя
MAC-адрес источника/получателя
Динамическая и статическая блокировка
MAC-адресов
EAP: сквозной режим
RFC 2474 Определение поля
дифференцированных служб (DSF)

Страница 3

Функции, стандарты и протоколы (продолжение)

Управление

Присвоение имен портам
Интерфейс командной строки (CLI)
Загрузка/выгрузка конфигураций
Поддержка двойного стека управления
IPv4/IPv6
Редактируемый текстовый файл
конфигурации
Клиент TFTP
Поддержка нескольких файлов
конфигурации
NMS Automated Security Manager
NMS Console
NMS Inventory Manager
NMS Policy Manager
Node/Alias Table
RFC 768 – UDP
RFC 783 – TFTP
RFC 791 – IP

RFC 792 – ICMP
RFC 793 – TCP
RFC 826 – ARP
RFC 854 – Telnet
RFC 951 – BootP
RFC 1157 – SNMP
RFC 1321 – алгоритм хэш-суммы MD5 для
сообщения
RFC 1901 – SNMPv2 на основе сообществ
RFC 2030 – протокол SNTP
RFC 2933 – MIB IGMP
RFC 3176 – sFlow
RFC 3413 – приложения SNMPv3
RFC 3414 – модуль безопасности SNMP
на основе пользователей (USM)
RFC 3415 – модель управления доступом на
основе представлений для SNMP
RFC 3826 – стандарт шифрования AES для SNMP
RMON (статистика, история, аварийные

сигналы, события, фильтры, захват пакетов)
Протокол безопасного копирования файлов (SCP)
Протокол безопасной передачи данных (SFTP)
Протокол SNMP версий 1/2c/3
SSHv2
RFC 3164 – протокол BSD Syslog
Поддержка TACACS+
Аутентификация, авторизация и аудит
Управление на основе веб-интерфейса
Веб-просмотр через интерфейс SSL

Характеристики моделей коммутаторов

C5G124-24 C5G124-24P2 C5G124-48 C5G124-48P2

Производительность

Общая пропускная способность
(коммутатор/стек), млн пакетов
в секунду

Коммутационная способность
(коммутатор/стек)

Способность стекирования
(коммутатор/стек)

Совокупная пропускная
способность (коммутатор/стек)

Характеристики PoE

Поддержка 802.3af Нет Да Нет Да

Поддержка 802.3at Нет Да Нет Да

Система энергопотребления Нет 850 Вт на коммутатор, до 30 Вт

Физические характеристики

Размеры (В x Ш x Г) В: 4,4 см (1,73 дюйма) Ш: 44,1 см

Вес нетто 5,03 кг 6,21 кг 5,42 кг 6,6 кг

Среднее время безотказной
работы

Физические порты 24 порта 10/100/1000 •

Требования к электропитанию

Рабочее входное напряжение 100–240 В переменного тока 100–240 В переменного тока 100–240 В переменного тока 100–240 В переменного тока

Частота входного сигнала 50–60 Гц 50–60 Гц 50–60 Гц 50–60 Гц

Потребляемый ток 2 A макс. 12 A макс. 2 A макс. 12 A макс.

Потребление электроэнергии 65 ватт 125 Вт 101 ватт 150 ватт

35,7/285,7 млн пакетов
в секунду

48 Гбит/с (35,7 млн пакетов
в секунду)/384 Гбит/с
(285,7 млн пакетов в секунду)

128 Гбит/с (95,2 млн пакетов
в секунду)/1024 Гбит/с
(761,8 млн пакетов в секунду)

176 Гбит/с (130,9 млн пакетов
в секунду)/1408 Гбит/с
(1047,5 млн пакетов в секунду)

(17,36 дюйма) Г: 36,85 см (14,51
дюйма)

395 557 ч 289 425 ч 311 897 ч 229 532 ч

с поддержкой
автоопределения и
автосогласования MDI/
MDI-X RJ45
4 комбинированных •
порта SFP
2 выделенных порта •
для стекирования
1 консольный порт DB9•
1 порт резервного •
источника питания

35,7/285,7 млн пакетов
в секунду

48 Гбит/с (35,7 млн пакетов
в секунду)/384 Гбит/с
(285,7 млн пакетов в секунду)

128 Гбит/с (95,2 млн пакетов
в секунду)/1024 Гбит/с
(761,8 млн пакетов в секунду)

176 Гбит/с (130,9 млн пакетов
в секунду)/1408 Гбит/с
(1047,5 млн пакетов в секунду)

на порт
Мониторинг мощности
каждого порта коммутатора:

Вкл./выкл.•
Приоритет безопасности•
Защита от перегрузки •
и короткого замыкания

В: 4,4 см (1,73 дюйма) Ш: 44,1 см
(17,36 дюйма) Г: 36,85 см (14,51
дюйма)

24 порта 10/100/1000 PoE •
(.af и .at) с поддержкой
автоопределения и
автосогласования MDI/
MDI-X RJ45
4 комбинированных •
порта SFP
2 выделенных порта •
для стекирования
1 консольный порт DB9•
1 порт резервного •
источника питания

71,4/571,4 млн пакетов
в секунду

96 Гбит/с (71,4 млн пакетов
в секунду)/768 Гбит/с
(571,4 млн пакетов в секунду)

128 Гбит/с (95,2 млн пакетов
в секунду)/1024 Гбит/с
(761,8 млн пакетов в секунду)

224 Гбит/с (166,6 млн пакетов
в секунду)/1792 Гбит/с
(1333,2 млн пакетов в секунду)

Нет 850 Вт на коммутатор, до 30 Вт

В: 4,4 см (1,73 дюйма) Ш: 44,1 см
(17,36 дюйма) Г: 36,85 см (14,51
дюйма)

48 портов 10/100/1000 •
с поддержкой
автоопределения
и автосогласования MDI/
MDI-X RJ45
4 комбинированных •
порта SFP
2 выделенных порта •
для стекирования
1 консольный порт DB9•
1 порт резервного •
источника питания

71,4/571,4 млн пакетов
в секунду

96 Гбит/с (71,4 млн пакетов
в секунду)/768 Гбит/с
(571,4 млн пакетов в секунду)

128 Гбит/с (95,2 млн пакетов
в секунду)/1024 Гбит/с
(761,8 млн пакетов в секунду)

224 Гбит/с (166,6 млн пакетов
в секунду)/1792 Гбит/с
(1333,2 млн пакетов в секунду)

на порт
Мониторинг мощности
каждого порта коммутатора:

Вкл./выкл.•
Приоритет безопасности•
Защита от перегрузки •
и короткого замыкания

В: 4,4 см (1,73 дюйма) Ш: 44,1 см
(17,36 дюйма) Г: 36,85 см (14,51
дюйма)

48 портов 10/100/1000 PoE •
(.af и .at) с поддержкой
автоопределения и
автосогласования
MDI/MDI-X RJ45•
4 комбинированных •
порта SFP
2 выделенных порта •
для стекирования
1 консольный порт DB9•
1 порт резервного •
источника питания

Страница 4

Характеристики моделей коммутаторов

C5G124-24 C5G124-24P2 C5G124-48 C5G124-48P2

Температ ура

Рабочая температура по
стандарту IEC 6-2-1

Температура хранения по
стандарту IEC 6-2-14

Теплоотдача 234 222,399 Дж/ч 451 563,905 Дж/ч 363 994,269 Дж/ч 541 243,652 Дж/ч

Влажность

Рабочая влажность 5–95 % без конденсации 5–95 % без конденсации 5–95 % без конденсации 5–95 % без конденсации

Вибрация

Ударная нагрузка

Ударная нагрузка при падении

Акустические характеристики

Передняя панель коммутатора
(в рабочем состоянии)

Высота

Рабочая 3048 м (10 000 футов) 3048 м (10 000 футов) 3048 м (10 000 футов) 3048 м (10 000 футов)

Хранения 4572 м (15 000 футов) 4572 м (15 000 футов) 4572 м (15 000 футов) 4572 м (15 000 футов)

Стандартные характеристики, принятые регулятивными органами

Безопасность UL 60950-1, CSA 22.1 60950, EN

Электромагнитная
совместимость

Климатическое исполнение 2002/95/EC (директива RoHS),

От 0 до 50 °C (от 32 до 122 °F) От 0 до 50 °C (от 32 до 122 °F) От 0 до 50 °C (от 32 до 122 °F) От 0 до 50 °C (от 32 до 122 °F)

От -40 до 70 °C (от -40 до 158 °F) От -40 до 70 °C (от -40 до 158 °F) От -40 до 70 °C (от -40 до 158 °F) От -40 до 70 °C (от -40 до 158 °F)

IEC 68-2-6, IEC 68-2-36 IEC 68-2-6, IEC 68-2-36 IEC 68-2-6, IEC 68-2-36 IEC 68-2-6, IEC 68-2-36

IEC 68-2-29 IEC 68-2-29 IEC 68-2-29 IEC 68-2-29

IEC 68-2-32 IEC 68-2-32 IEC 68-2-32 IEC 68-2-32

44 дБ 45,5 дБ 46 дБ 45,5 дБ

60950-1 и IEC 60950-1

FCC, раздел 15 (класс A), ICES­003 (класс A), BSMI, VCCI V-3, AS/
NZSCISPR 22 (класс A), EN 55022
(класс A), EN 55024, EN 61000­3-2 и EN 61000-3-3

2002/96/EC (директива
WEEE), Приказ Министерства
информации № 39 (правила
RoHS КНР)

UL 60950-1, CSA 22.1 60950, EN
60950-1 и IEC 60950-1

FCC, раздел 15 (класс A), ICES­003 (класс A), BSMI, VCCI V-3, AS/
NZSCISPR 22 (класс A), EN 55022
(класс A), EN 55024, EN 61000­3-2 и EN 61000-3-3

2002/95/EC (директива RoHS),
2002/96/EC (директива
WEEE), Приказ Министерства
информации № 39 (правила
RoHS КНР)

UL 60950-1, CSA 22.1 60950, EN
60950-1 и IEC 60950-1

FCC, раздел 15 (класс A), ICES­003 (класс A), BSMI, VCCI V-3,
AS/NZS CISPR 22 (класс A), EN
55022 (класс A), EN 55024, EN
61000-3-2 и EN 61000-3-3

2002/95/EC (директива RoHS),
2002/96/EC (директива
WEEE), Приказ Министерства
информации № 39 (правила
RoHS КНР)

UL 60950-1, CSA 22.1 60950, EN
60950-1 и IEC 60950-1

FCC, раздел 15 (класс A), ICES­003 (класс A), BSMI, VCCI V-3,
AS/NZS CISPR 22 (класс A), EN
55022 (класс A), EN 55024, EN
61000-3-2 и EN 61000-3-3

2002/95/EC (директива RoHS),
2002/96/EC (директива
WEEE), Приказ Министерства
информации № 39 (правила
RoHS КНР)

C5K125-24 C5K125-24P2 C5K125-48 B5K125-48P2 C5K175-24

Производительность

Общая пропускная способность
(коммутатор/стек), млн пакетов
в секунду

Коммутационная способность
(коммутатор/стек)

Способность стекирования
(коммутатор/стек)

Совокупная пропускная
способность (коммутатор/стек)

Характеристики PoE

Поддержка 802.3af Нет Да Нет Да Нет

Поддержка 802.3at Нет Да Нет Да Нет

Система энергопотребления Нет 850 Вт на коммутатор, до

65,5/523,8 млн
пакетов в секунду

88 Гбит/с (65,5
млн пакетов в
секунду)/704 Гбит/с
(523,8 млн пакетов в
секунду)

128 Гбит/с (95,2 )/1024
Гбит/с (761,8 млн
пакетов в секунду)

216 Гбит/с (160,7
)/1728 Гбит/с (1285,6
млн пакетов в
секунду)

65,5/523,8 млн пакетов
в секунду

88 Гбит/с (65,5 млн
пакетов в секунду)/704
Гбит/с (523,8 млн пакетов
в секунду)

128 Гбит/с (95,2 )/1024
Гбит/с (761,8 млн пакетов
в секунду)

216 Гбит/с (160,7 )/1728
Гбит/с (1285,6 млн
пакетов в секунду)

30 Вт на порт
Мониторинг мощности
каждого порта
коммутатора:

Вкл./выкл.•
Приоритет •
безопасности
Защита от перегрузки •
и короткого
замыкания

101,2/809,5 млн
пакетов в секунду

136 Гбит/с (101,2
млн пакетов в
секунду)/1088 Гбит/с
(809,5 млн пакетов в
секунду)

48 Гбит/с (35,7
млн пакетов
в секунду)/384 Гбит/с
(285,7 млн пакетов в
секунду)

184 Гбит/с (136,9
млн пакетов в
секунду)/1472 Гбит/с
(1095,2 млн пакетов в
секунду)

Нет 850 Вт на коммутатор, до

101,2/809,5 млн пакетов
в секунду

136 Гбит/с (101,2
млн пакетов в
секунду)/1088 Гбит/с
(809,5 млн пакетов в
секунду)

128 Гбит/с (95,2 )/1024
Гбит/с (761,8 млн пакетов
в секунду)

264 Гбит/с (196,4 млн
пакетов в секунду)/2112
Гбит/с (1571,3 млн пакетов
в секунду)

30 Вт на порт
Мониторинг мощности
каждого порта
коммутатора:

Вкл./выкл.•
Приоритет •
безопасности
Защита от перегрузки •
и короткого замыкания

65,5/523,8 млн пакетов
в секунду

88 Гбит/с (65,5 млн
пакетов в секунду)/704
Гбит/с (523,8 млн пакетов
в секунду)

128 Гбит/с (95,2 )/1024
Гбит/с (761,8 млн пакетов
в секунду)

216 Гбит/с (160,7 )/1728
Гбит/с (1285,6 млн
пакетов в секунду)

Нет

Страница 5

C5K125-24 C5K125-24P2 C5K125-48 B5K125-48P2 C5K175-24

Физические характеристики

Размеры (В x Ш x Г) В: 4,4 см (1,73 дюйма)

Вес нетто 4,92 кг (10,85 фунта) 6,10 кг (13,45 фунта) 5,31 кг (11,70 фунта) 6,49 кг (14,30 фунта) 4,97 кг (10,96 фунта)

Среднее время безотказной
работы

Физические порты 24 порта •

Требования к электропитанию

Рабочее входное напряжение 100–240 В

Частота входного сигнала 50–60 Гц 50–60 Гц 50–60 Гц 50–60 Гц

Потребляемый ток 2 A макс. 12 A макс. 2 A макс. 12 A макс. 2 A макс.

Потребление электроэнергии 74 ватт 130 ватт 120 ватт 165 ватт 69 ватт

Температ ура

Рабочая температура
по стандарту IEC 6-2-1

IEC 6-2-14
Температура хранения
по стандарту IEC 6-2-1

Теплоотдача 266929,131 Дж/ч 469499,854 Дж/ч 430462,788 Дж/ч 596106,557 Дж/ч 246883,07 Дж/ч

Влажность

Рабочая влажность 5–95 % без

Вибрация

Ударная нагрузка

Ударная нагрузка при падении

Акустические характеристики

Передняя панель коммутатора
(в рабочем состоянии)

Высота

Рабочая 3048 м (10 000 футов) 3048 м (10 000 футов) 3048 м (10 000 футов) 3048 м (10 000 футов) 3048 м (10 000 футов)

Хранения 4572 м (15 000 футов) 4572 м (15 000 футов) 4572 м (15 000 футов) 4572 м (15 000 футов) 4572 м (15 000 футов)

Ш: 44,1 см (17,36
дюйма) Г: 36,85 см
(14,51 дюйма)

365,615 часов 273,083 часов 284,345 часов 213,965 часов 395,839 часов

10/100/1000 с
поддержкой
автоопределения и
автосогласования
MDI/MDI-X RJ45
4 комбинирован-•
ных порта SFP
2 порта SFP+•
2 выделенных •
порта для
стекирования
1 консольный •
порт DB9
1 порт резервного •
источника питания

переменного тока

От 0 до 50 °C (от 32 до
122 °F)

От -40 до 70 °C (от -40
до 158 °F)

конденсации

IEC 68-2-6, IEC 68-2-36 IEC 68-2-6, IEC 68-2-36 IEC 68-2-6, IEC 68-2-36 IEC 68-2-6, IEC 68-2-36 IEC 68-2-6, IEC 68-2-36

IEC 68-2-29 IEC 68-2-29 IEC 68-2-29 IEC 68-2-29 IEC 68-2-29

IEC 68-2-32 IEC 68-2-32 IEC 68-2-32 IEC 68-2-32 IEC 68-2-32

45 дБ 45,5 дБ 47 дБ 46 дБ 46 дБ

В: 4,4 см (1,73 дюйма)
Ш: 44,1 см (17,36 дюйма)
Г: 36,85 см (14,51 дюйма)

24 порта •
10/100/1000 PoE (.af
и .at) с поддержкой
автоопределения и
автосогласования
MDI/MDI-X RJ45
2 комбинированных •
порта SFP
2 порта SFP+•
2 выделенных порта •
для стекирования
1 консольный •
порт DB9
1 порт резервного •
источника питания

100–240 В
переменного тока

От 0 до 50 °C (от 32 до
122 °F)

От -40 до 70 °C (от -40 до
158 °F)

5–95 % без конденсации 5–95 % без

В: 4,4 см (1,73 дюйма)
Ш: 44,1 см (17,36
дюйма) Г: 36,85 см
(14,51 дюйма)

48 портов •
10/100/1000 PoE
(.af и .at)
с поддержкой
автоопределения
и автосогласо­вания MDI/MDI-X
RJ45
2 комбинирован-•
ных порта SFP
2 порта SFP+•
2 выделенных •
порта для
стекирования
1 консольный •
порт DB9
1 порт резервного •
источника питания

100–240 В
переменного тока

От 0 до 50 °C (от 32 до
122 °F)

От -40 до 70 °C (от -40
до 158 °F)

конденсации

В: 4,4 см (1,73 дюйма)
Ш: 44,1 см (17,36 дюйма)
Г: 36,85 см (14,51 дюйма)

48 портов •
10/100/1000 PoE (.af
и .at) с поддержкой
автоопределения и
автосогласования MDI/
MDI-X RJ45
2 комбинированных •
порта SFP
2 выделенных порта •
для стекирования
1 консольный порт DB9•
1 порт резервного •
источника питания

100–240 В
переменного тока

От 0 до 50 °C (от 32 до
122 °F)

От -40 до 70 °C (от -40 до
158 °F)

5–95 % без конденсации 5–95 % без конденсации

В: 4,4 см (1,73 дюйма)
Ш: 44,1 см (17,36 дюйма)
Г: 36,85 см (14,51 дюйма)

24 порта SFP•
2 порта SFP+•
2 выделенных порта •
для стекирования
1 консольный •
порт DB9
1 порт резервного •
источника питания

100–240 В
переменного тока

От 0 до 50 °C (от 32 до
122 °F)

От -40 до 70 °C
(от -40 до 158 °F)

Страница 6

Стандартные характеристики, принятые регулятивными органами

Безопасность UL 60950-1, CSA 22.1

Электромагнитная
совместимость

Климатическое исполнение 2002/95/EC (Правила

60950, EN 60950-1 и
IEC 60950-1

FCC, раздел 15 (класс
A), ICES-003 (класс A),
BSMI, VCCI V-3, AS/ NZS
CISPR 22 (класс A), EN
55022 (класс A), EN
55024, EN 61000-3-2 и
EN 61000-3-3

ограничения
содержания
вредных веществ
RoHS), 2002/96/
EC (Директива об
утилизации отходов
производства
электрического
и электронного
оборудования
WEEE), Приказ №
39 Министерства
информации
(Китайский RoHS)

UL 60950-1, CSA 22.1
60950, EN 60950-1 и IEC
60950-1

FCC, раздел 15 (класс A),
ICES-003 (класс A), BSMI,
VCCI V-3, AS/NZS CISPR 22
(класс A), EN 55022 (класс
A), EN 55024, EN 61000-3-2
и EN 61000-3-3

2002/95/EC (Правила
ограничения содержания
вредных веществ RoHS),
2002/96/EC (Директива
об утилизации
отходов производства
электрического
и электронного
оборудования
WEEE), Приказ №
39 Министерства
информации (Китайский
RoHS)

UL 60950-1, CSA 22.1
60950, EN 60950-1 и
IEC 60950-1

FCC, раздел 15 (класс
A), ICES-003 (класс
A), BSMI, VCCI V-3, AS/
NZS CISPR 22 (класс
A), EN 55022 (класс A),
EN 55024, EN 61000­3-2 и EN 61000-3-3

2002/95/EC (Правила
ограничения
содержания
вредных веществ
RoHS), 2002/96/
EC (Директива об
утилизации отходов
производства
электрического
и электронного
оборудования
WEEE), Приказ №
39 Министерства
информации
(Китайский RoHS)

Характеристики резервных источников питания

UL 60950-1, CSA 22.1
60950, EN 60950-1 и IEC
60950-1

FCC, раздел 15 (класс A),
ICES-003 (класс A), BSMI,
VCCI V-3, AS/ NZS CISPR 22
(класс A), EN 55022 (класс
A), EN 55024, EN 61000-3-2
и EN 61000-3-3

2002/95/EC (Правила
ограничения содержания
вредных веществ
RoHS), 2002/96/EC
(Директива об утилизации
отходов производства
электрического
и электронного
оборудования
WEEE), Приказ №
39 Министерства
информации (Китайский
RoHS)

UL 60950-1, CSA 22.1
60950, EN 60950-1 и IEC
60950-1

FCC, раздел 15 (класс A),
ICES-003 (класс A), BSMI,
VCCI V-3, AS/ NZS CISPR 22
(класс A), EN 55022 (класс
A), EN 55024, EN 61000-3-2
и EN 61000-3-3

2002/95/EC (Правила
ограничения содержания
вредных веществ RoHS),
2002/96/EC (Директива
об утилизации
отходов производства
электрического
и электронного
оборудования
WEEE), Приказ №
39 Министерства
информации (Китайский
RoHS)

Полка электропитания STK-RPS-1005CH3

Слоты источников питания

3

Размеры (В x Ш x Г) *
5,5 x 44 x 35,1 см (2,2 х 17,3 х 13,8 дюйма)

Вес
0,95 кг (2,09 фунта)

Полка электропитания STK-RPS-150CH2

Слоты источников питания

2

Размеры (В x Ш x Г) *
5,5 x 44 x 18 см (2,2 x 17,3 x 7 дюймов)

Вес
5,27 кг (11,6 фунта)

Полка электропитания STK-RPS-150CH8

Слоты источников питания

8

Размеры (В x Ш x Г) *
22,26 x 44 x 26,4 см (8,77 x 17,3 x 10,4 дюйма)

Вес
5,27 кг (11,6 фунта)

* Примечание. Размеры учитывают монтажные кронштейны для установки в стойку.

Источник электропитания STK-RPS-150PS

Размеры (В x Ш x Г)

19,6 x 5,2 x 25,7 см (7,7 х 2,04 х 10,1 дюйма)

Вес нетто (только блок)
1,75 кг (3,85 фунта))

Вес брутто (в сборе)
3,20 кг (7,04 фунта)

Среднее время безотказной работы
300 000 ч

Рабочая температура
От 0 до 50 °C (от 32 до 122 °F)

Температура хранения
От -30 до 73 °C (от -22 до 164 °F)

Относительная рабочая влажность
5–95 %

Диапазон частоты входного сигнала
переменного тока

50–60 Гц

Диапазон входного напряжения
переменного тока

100–240 В переменного тока

Максимальная выходная мощность
156 Вт постоянного тока

Источник электропитания
STK-RPS-1 005PS

Размеры (В x Ш x Г)

4,3 x 15,4 x 34 см (1,7 х 6,06 х 13,39 дюйма)

Вес нетто (только блок)
2,1 кг (4,63 фунта)

Вес брутто (в сборе)
3,53 кг (7,77 фунта)

Среднее время безотказной работы
800 000 ч

Рабочая температура
От 0 до 50 °C (от 32 до 122 °F)

Температура хранения
От -40 до 70 °C (от -40 до 158 °F)

Относительная рабочая влажность
5–95 %

Диапазон частоты входного сигнала
переменного тока

50–60 Гц

Диапазон входного напряжения
переменного тока

100–240 В переменного тока

Максимальная выходная мощность
1005 Вт постоянного тока

Страница 7

Информация для заказа

Номер изделия Описание

Коммутаторы C5

C5G124-24

C5G124-24P2

C5G124-48

C5G124-48P2

C5K125-24

C5K125-24P2

C5K125-48

C5K125-48P2

C5K175-24

Лицензии к дополнительному
программному обеспечению

C5L3-LIC C5, лицензия на маршрутизацию IPv4 (OSPF, PIM-SM, DVMRP и VRRP) и IPv6 (OSPF) (на коммутатор)

Кабели

STK-CAB-SHORT Кабель стекирования для соединения соседних коммутаторов B5/C5 (30 см)

STK-CAB-LONG Кабель стекирования для соединения верхнего и нижнего коммутаторов в стеке B5 или C5 (1 м)

STK-CAB-2M Кабель стекирования для моделей B5/C5 (2 м)

STK-CAB-5M Кабель стекирования для моделей B5/C5 (5 м)

SSCON-CAB Запасной консольный кабель DB9

Резервные источники питания

STK-RPS-1005CH3 3-слотовое модульное шасси источников питания (источники питания STK-RPS-1005PS продаются отдельно)

STK-RPS-1005PS Резервный источник 1005 Вт 802.3at PoE с поддержкой распределения нагрузки

STK-RPS-150CH2 Полка модульных источников питания с 2 слотами (источники STK-RPS-150PS приобретаются отдельно)

STK-RPS-150CH8 Полка модульных источников питания с 8 слотами (источники STK-RPS-150PS приобретаются отдельно)

STK-RPS-150PS Резервный источник питания 150 Вт без поддержки PoE

24 порта 10/100/1000 RJ45, 4 комбинированных порта SFP, 2 выделенных высокоскоростных порта для стекирования
и 1 внешний разъем резервного источника питания. Общее количество активных портов на коммутатор: 24 гигабитных порта

24 порта 10/100/1000 PoE (.at + .af) RJ45, 4 комбинированных порта SFP, 2 выделенных высокоскоростных порта для
стекирования и 1 внешний разъем резервного источника питания. Общее количество активных портов на коммутатор:
24 гигабитных порта

48 портов 10/100/1000 RJ45, 4 комбинированных порта SFP, 2 выделенных высокоскоростных порта для стекирования
и 1 внешний разъем резервного источника питания. Общее количество активных портов на коммутатор: 48 гигабитных портов

48 портов 10/100/1000 PoE (.at.+.af.) RJ45, 4 комбинированных порта SFP, 2 выделенных высокоскоростных порта для
стекирования и 1 внешний разъем резервного источника питания. Общее количество активных портов на коммутатор:
48 гигабитных портов

24 порта 10/100/1000 RJ45, 2 комбинированных порта SFP, 2 порта SFP+, 2 выделенных высокоскоростных порта для
стекирования и 1 внешний разъем резервного источника питания. Общее количество активных портов на коммутатор:
24 гигабитных порта + 2 порта 1GE или 10GE SPF+

24 порта 10/100/1000 PoE (.at + .af) RJ45, 2 комбинированных порта SFP, 2 порта SFP+, 2 выделенных высокоскоростных порта
для стекирования и 1 внешний разъем резервного источника питания. Общее количество активных портов на коммутатор:
24 гигабитных порта + 2 порта 1GE или 10GE SPF+

48 портов 10/100/1000 RJ45 портов, 2 комбинированных SFP, 2 порта SFP+, 2 выделенных высокоскоростных порта для
стекирования и 1 внешний разъем резервного источника питания. Общее количество активных портов на коммутатор:
48 гигабитных портов + 2 порта 1GE или 10GE SPF+

48 портов 10/100/1000 PoE (.at + .af) RJ45, 2 комбинированных порта SFP, 2 порта SFP+, 2 выделенных высокоскоростных порта
для стекирования и 1 внешний разъем резервного источника питания. Общее количество активных портов на коммутатор:
48 гигабитных портов + 2 порта 1GE или 10GE SPF+

24 порта SFP, 2 порта SFP+, 2 выделенных высокоскоростных порта для стекирования и разъем внешнего резервного
источника питания. Общее количество активных портов на коммутатор: 24 SPF порта, 2 порта 1GE или 10GE SPF+

Страница 8

Трансиверы

Трансиверы Enterasys предоставляют варианты соединения для
Ethernet через двужильный медный или оптоволоконный кабель
со скоростью передачи данных от 100 Мбит/с до 10 Гбит/с. Порты
Enterasys B5 10GE поддерживают трансиверы SFP+, работающие
со скоростью 10GE, но не поддерживают трансиверы 1GE. Все
трансиверы соответствуют высочайшим требованиям качества,
имеют продолжительный срок службы и способствуют быстрой
окупаемости инвестиций. Подробные спецификации, сведения о
совместимости и информацию для заказа см. по адресу

http://www.enterasys.com/products/transceivers-ds.pdf.

Гарантия

Будучи компанией, ориентированной на покупателя, Enterasys
предоставляет высококачественные продукты и решения. На случай
возникновения сбоя из-за дефекта мы разработали комплексную
гарантийную программу, которая защитит ваши интересы и
предоставит возможность отремонтировать устройство или
восстановить данные в кратчайшие сроки.

Коммутаторы C-Series поставляются с гарантией от
производственного брака на весь срок службы. С полным текстом
гарантийных условий можно ознакомиться на странице

www.enterasys.com/support/warranty.aspx

.

Обслуживание и поддержка

Компания Enterasys Networks предоставляет комплекс предложений:
от профессиональных услуг по разработке, развертыванию и
оптимизации клиентских сетей, а также персонализированному
техническому обучению, до индивидуальных услуг. Для получения
дополнительной информации об обслуживании и поддержке
свяжитесь со своим менеджером Enterasys по работе с клиентами.

Обратная связь

Для получения дополнительной информации свяжитесь с Enterasys Networks
по телефону [phone] или посетите веб-сайт enterasys.com.

Лидерство мысли

Запатентованные инновации

© Enterasys Networks, Inc., 2011. Все права защищены. Enterasys Networks оставляет за собой право
изменять спецификации без уведомления. Для уточнения текущих характеристик свяжитесь
с торговым представителем. Информацию о торговых знаках можно найти по адресу
http://www.enterasys.com/company/trademarks.aspx.

05/12

Delivering on our promises. On-time. On-budget.
