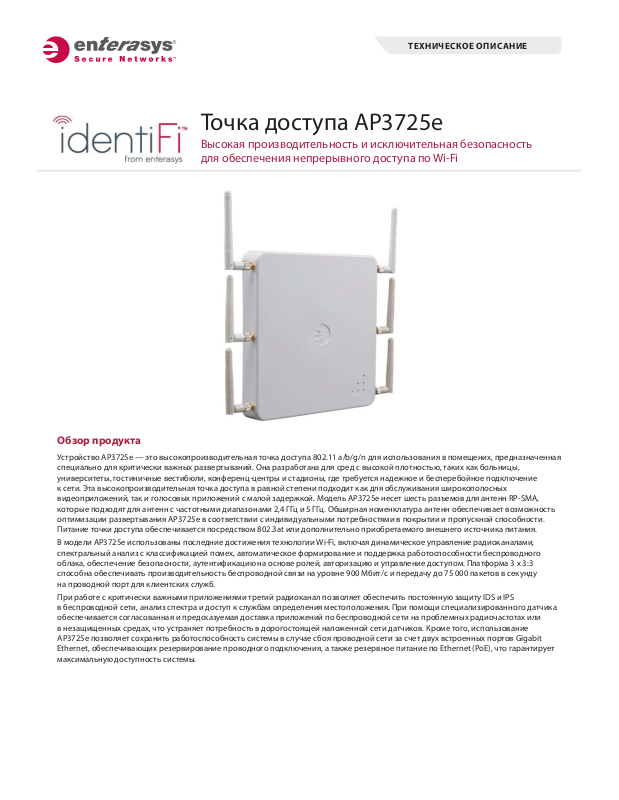

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Точка доступа AP3725e

Высокая производительность и исключительная безопасность
дляобеспечения непрерывного доступа по Wi-Fi

Обзор продукта

Устройство AP3725e — это высокопроизводительная точка доступа 802.11 a/b/g/n для использования в помещених, предназначенная
специально для критически важных развертываний. Она разработана для сред с высокой плотностью, таких как больницы,
университеты, гостиничные вестибюли, конференц-центры и стадионы, где требуется надежное и бесперебойное подключение
к сети. Эта высокопроизводительная точка доступа в равной степени подходит как для обслуживания широкополосных
видеоприложений, так и голосовых приложений с малой задержкой. Модель AP3725e несет шесть разъемов для антенн RP-SMA,
которые подходят для антенн с частотными диапазонами 2,4 ГГц и 5 ГГц. Обширная номенклатура антенн обеспечивает возможность
оптимизации развертывания AP3725e в соответствии с индивидуальными потребностями в покрытии и пропускной способности.
Питание точки доступа обеспечивается посредством 802.3at или дополнительно приобретаемого внешнего источника питания.

В модели AP3725e использованы последние достижения технологии Wi-Fi, включая динамическое управление радиоканалами,
спектральный анализ с классификацией помех, автоматическое формирование и поддержка работоспособности беспроводного
облака, обеспечение безопасности, аутентификацию на основе ролей, авторизацию и управление доступом. Платформа 3 x 3:3
способна обеспечивать производительность беспроводной связи на уровне 900 Мбит/с и передачу до 75 000 пакетов в секунду
напроводной порт для клиентских служб.

При работе с критически важными приложениями третий радиоканал позволяет обеспечить постоянную защиту IDS и IPS
вбеспроводной сети, анализ спектра и доступ к службам определения местоположения. При помощи специализированного датчика
обеспечивается согласованная и предсказуемая доставка приложений по беспроводной сети на проблемных радиочастотах или
в незащищенных средах, что устраняет потребность в дорогостоящей наложенной сети датчиков. Кроме того, использование
AP3725e позволяет сохранить работоспособность системы в случае сбоя проводной сети за счет двух встроенных портов Gigabit
Ethernet, обеспечивающих резервирование проводного подключения, а также резервное питание по Ethernet (PoE), что гарантирует
максимальную доступность системы.

Технические характеристики

Функции продукта 3725e

Общие

Высокопроизводительная точка доступа корпоративного уровня

Количество радиоканалов 3

Реализация MIMO для обеспечения высокой пропускной способности
11n

Количество пространственных потоков (обслуживающий/сканирующий
канал)

Максимальная пропускная способность одного радиоканала для
обслуживания/общая

Максимальная пропускная способность одного радиоканала для
сканирования

Производительность проводного соединения (пакетов в секунду) 75 000 пакетов/с

Количество поддерживаемых SSID на обслуживающий радиоканал/всего 8 / 16

Количество одновременных пользователей на обслуживающий
радиоканал/всего

Режим работы Полуавтономный

Автоматическая настройка при подключении/автоматическое
развертывание

Безопасность и стандарты WPA, WPA2 (AES), 802.11i, 802.1x, IPSec, IKEv2, PKCS № 10, X509

Несколько режимов работы

Точки доступа с обслуживанием клиентов

Интеллектуальная тонкая точка доступа Управление шифрованием, безопасностью, качеством

обслуживания и радиосигналом, осуществляемое в точке доступа

Одновременное использование точки доступа и/или контроллера
вкачестве моста для трафика данных

Одновременный мониторинг радиоканалов и предоставление
клиентских служб

Внутриканальный WIDS с обслуживающими радиоканалами

Внутриканальный WIPS с обслуживающими радиоканалами

Многоканальный WIDS с 3-м радиоканалом

Многоканальный WIPS с 3-м радиоканалом

Удаленная точка доступа

Спектральный анализ радиоканала и анализ «отпечатков пальцев»

Автоматическое формирование и поддержка работоспособности
беспроводного облака

Точки доступа с обслуживанием клиентов

Работа в гибридном режиме

Проверка безопасности и обслуживание клиентов с использованием
одного и того же радиоканала

Проверка безопасности и спектральный анализ с использованием
одного и того же радиоканала

Спектральный анализ и обслуживание клиентов с использованием
одного и того же радиоканала

Характеристики радиоканала

Макс. мощность передачи (dBm)

Радиоканал 1 (5 ГГц)

Радиоканал 2 (2,4 ГГц)

Адаптивное управление радиоканалами

Динамическое управление каналами 802.11h: поддержка DFS и TPC (ETSI)

9

3 x 3

3 / 2

450/900 Мбит/с

300 Мбит/c

127 / 254

9

DER/PKCS № 12

9

9

9

9

9

9

9

9

9

9

9

9

9

9

0 dBm

2

2

0 dBm

Эффективное использование спектра благодаря многоканальной
архитектуре

Автоматическое управление мощностью передачи и каналами

Автоматическое восстановление работоспособности с определением
разрыва покрытия

Управление частотным диапазоном с использованием нескольких
режимов управления

Спектральная балансировка нагрузки клиентов

Одинаковое время доступа к радиоканалу

Поддержание производительности в средах с перегрузкой радиоканалов

Уменьшение внутриканальных помех благодаря координированному
доступу

Уменьшение помех соседнего канала благодаря оптимизированной
чувствительности приемника

Эффективное повторное использование каналов с более короткими
интервалами

Уменьшение помех, не относящихся к 802.11, без выделенных
радиоканалов

Качество обслуживания приложений

Качество обслуживания (WMM, 802.11e)

Управление соединением звонков (TSPEC)

Экономия энергии (U-APSD)

Быстрый безопасный роуминг и переключение между точками доступа

Предварительная аутентификация

Гибкое кэширование ключей (OKC)

Управление скоростью многоадресной передачи

Поддержка передачи голоса, видео и данных с помощью одного SSID

Приоритизация голосового трафика над трафиком данных для
маркированного инемаркированного трафика

Ограничение скорости (по правилам и по пользователям)

Работа с качеством обслуживания на основе правил и ролей

Управление скоростью многоадресной передачи

Переход с многоадресной на одноадресную передачу

Многоадресная передача с адаптируемой скоростью

Оптимизация режима экономии энергии для многоадресной передачи

Беспроводные службы

Протокол доступа к медиасодержимому (MAP) CSMA/CA с ACK

Скорость передачи данных 802.11a: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с

Частотные диапазоны 802.11a/n:

802.11b: 1, 2, 5,5, 11 Мбит/с

802.11g: 1, 2, 5,5, 6, 9, 11, 12, 18, 24, 36, 48, 54 Мбит/с

802.11n: см. таблицу производительности 802.11n ниже

• 5,15–5,25 ГГц (FCC/IC/ETSI)

• 5,25–5,35 ГГц (FCC/IC/ETSI)

•

5,650–5,725 ГГц (FCC/IC/ETSI)

9

9

9

9

9

9

9

9

9

9

9

9

9

9

9

9

9

9

9

9

9

9

9

9

9

802.11b/g/n:

• 2,400–2,4835 ГГц (FCC/IC/ETSI)

Модуляция в беспроводной сети 802.11a: OFDM

802.11b: DSSS

802.11g: DSSS и OFDM

802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM
Поддержка высокой пропускной способности (HT) 802.11n: HT
20/40
Агрегация пакетов 802.11n: A-MPDU, A-MSDU
Расширенные функции 802.11n: LDPC, STBC и TxBF

Интерфейсы

Соединение автоматического распознавания Base-T Ethernet №
10/100/1000

Порт консоли для упрощения установки и управления

Монтаж

Кронштейн крепления к стене

Кронштейн крепления к потолку Дополнительно

Окружающие условия Стандарт пожарной безопасности (EN/UL 2043)

Эксплуатация:
Температура от 0 до 50 °C (от 32 до 122 °F)
Влажность от 0 до 95 % (без конденсации)

Хранение:
Температура от -5 до 50 °C (от 23 до 122 °F)

Транспортировка:
Температура от -40 до 70 °C (от -40 до 158 °F)

Соответствие нормам и правилам •FCC CFR 47, раздел 15, класс B

•ICES-003, класс B

•FCC, подраздел C, 15.247

•FCC, подраздел E, 15.407

•RSS-210

•EN 301 893

•EN 300 328

•EN 301 489 1 и 17

•EN 50385

•EN 55011 (CISPR 11), класс B, группа 1 ISM

•EN 55022 (CISPR 22)

•AS/NZS3548 (CISPR22)

2

9

9

Международные нормы и правила (включая КНР)

•IEC 60950-1

•IEC 60825

Европа

•EN 60950-1

•EN 60825

США/Канада/Мексика (НАФТА)

•UL 60950-1

•CSA 22.2 № 60950-1-03

Австралия

•AS/NZS 60950.1

Механические характеристики

Размеры (внешний диаметр x высота) (7,39 x 1,50 x 7,89 дюйма) — AP3725i

Вес 835 г — AP3725i

Максимальная потребляемая мощность Подлежит определению (требуется 802.3at)

Гарантия На весь срок службы

(9,44 x 1,50 x 7,89 дюйма) — AP3725e

935 г — AP3725e

Информация для заказа

Код по каталогу Описание

Точка доступа

WS-AP3725e Точка доступа 802.11a/b/g/n 3 x 3:3 с тремя радиоканалами для использования в помещении,

Аксессуары

WS-MB3700-01 Кронштейн крепления к потолку для точек доступа серии 3710/25

Антенны

WS-AI-DT04360 Для использования в помещении, 2,4/5 ГГц, трехполярное питание, 3/4 dBi, всенаправленная,

WS-AI-DT05120 Для использования в помещении, 2,4/5 ГГц, трехполярное питание, 5 dBi, 120 градусов,

Промежуточные устройства PoE (дополнительно)

PD-9001GR-ENT Однопортовое промежуточное устройство 1 Гбит 802.3at PoE

с шестью портами для внешних антенн

крепится к потолку (прямое подключение)

секторная (прямое подключение)

Производительность 802.11n:
скорость передачи данных (Мбит/с)

2,4/5 ГГц

Пространственные

потоки

MCSO 1 6,5 Н/Д 13,5 15

MCS1 1 13 Н/Д 27 30

MCS2 1 19,5 Н/Д 40,5 45

MCS3 1 26 Н/Д 54 60

MCS4 1 39 Н/Д 81 90

MCS5 1 52 Н/Д 108 120

MCS6 1 58,5 Н/Д 121,5 135

MCS7 1 65 72,2 135 150

MCS8 2 13 Н/Д 27 30

MCS9 2 26 Н/Д 54 60

MCS10 2 39 Н/Д 81 120

MCS11 2 52 Н/Д 108 150

MCS12 2 78 Н/Д 162 180

MCS13 2 104 Н/Д 216 240

MCS14 2 117 Н/Д 243 270

MCS15 2 130 144.4 270 300

MCS16 3 19,5 Н/Д 40,5 45

MCS17 3 39 Н/Д 81 90

MCS18 3 58,5 Н/Д 121,5 135

MCS19 3 78 Н/Д 162 180

MCS20 3 117 Н/Д 243 270

MCS21 3 156 173,3 324 360

MCS22 3 175,5 195 364,5 405

MCS23 3 195 216,7 405 450

HT20,

обычный GI

HT20,

укороченный GI

HT40,

обычный GI

HT40,

укороченный GI

Гарантия

Поскольку Enterasys является клиентоориентированной компанией, ее цель — предоставление качественных продуктов
ирешений. На случай сбоя одного из наших продуктов вследствие брака мы разработали всеобъемлющую гарантию, которая
защищает вас и дает простой способ отремонтировать продукт или заменить носитель как можно скорее. Полные условия
гарантии см. на странице: www.enterasys.com/support/warranty.aspx.

Обслуживание и поддержка

Компания Enterasys N.etworks предоставляет комплекс предложений: от профессиональных услуг по разработке, развертыванию
и оптимизации клиентских сетей, а также персонализированному техническому обучению, до индивидуальных услуг.
Дляполучения дополнительной информации об обслуживании и поддержке свяжитесь с менеджером Enterasys по работе
склиентами.
