Enphase ENV-S-WB-230, KITDUEN3000WTUI-H, KITDUEN3000WARD, KITDUEN6000WARD, KITDUEN4500WARD Specification

SÉCURITÉ

Symboles de sécurité et d’alerte

DANGER: Indique une situation dangereuse qui, si elle n’est pas

évitée, pourrait entraîner la mort ou des blessures graves.

AVERTISSEMENT: Indique une situation où le non-respect des

instructions peut constituer un danger pour la sécurité ou entraîner

⚠

✓

Instructions relatives à la sécurité

⚠
⚠

✓
✓

© 2020 Enphase Energy. Tous droits réservés. Enphase, le logo Enphase, Enphase

Enlighten, Enphase Envoy-S, et autres marques de commerce ou noms de service
sont des marques commerciales d’Enphase Energy, Inc. Données sujettes à modi-
cation. 26/06/2020

un dysfonctionnement de l’équipement. Soyez extrêmement prudent

et suivez attentivement les instructions.

REMARQUE: Signale des informations particulièrement importantes

pour le fonctionnement optimal du système. Suivez attentivement les
instructions.

DANGER: Risque d’électrocution. Risque d’incendie. N’essayez pas
de réparer le système Envoy-S. Il ne contient aucune pièceque vous
puissiez remplacer vous-même. Toute tentative d’intervention à

l’intérieur du système Envoy-S annulera la garantie. L’ouverture du
couvercle rend la garantie nulle et non avenue. Si le système Envoy-S
tombe en panne, contactez l’assistance clientèle Enphase pour obte­nir de l’aide à l’adresse (http://enphase.com/global/support-request/).

DANGER: Risque d’électrocution. N’utilisez jamais le matériel En­phase d’une manière non spéciée par le fabricant. Cela peut entraî­ner la mort ou des blessures graves, ou endommager l’équipement.

DANGER: Risque d’électrocution. Notez que l’installation de cet
équipement présente un risque d’électrocution. Si vous raccordez

l’Envoy-S à un tableau divisionnaire, mettez toujours ce tableau hors
tension avant de commencer.

DANGER: Risque d’électrocution. Risque d’incendie. Seul le personnel
qualié est autorisé à dépanner, installer ou remplacer l’Envoy-S.

DANGER: Risque d’électrocution. Risque d’incendie. Ne raccordez

pas les bornes ou les borniers inutilisés de l’Envoy-S.

AVERTISSEMENT: Avant d’installer ou d’utiliser le système Envoy-S,

lisez toutes les instructions et tous les avertissements contenus dans

la description technique et sur l’Envoy-S.

AVERTISSEMENT: Risque d’endommagement de l’équipement. Si

vous installez l’Envoy-S dans un boîtier, choisissez un lieu d’installa-

tion où la température ambiante n’excède pas 46ºC.

REMARQUE: Les installations électriques doivent être réalisées
conformément aux normes nationales ou locales en vigueur.

REMARQUE: Pour assurer une abilité optimale et satisfaire les exi­gences de la garantie, l’Enphase Envoy-S doit être installé conformé­ment aux instructions de ce manuel.

Assistance clientèle d’Enphase :
http://enphase.com/global/contact/

Dépannage

a

Présentation des voyants

Voyant État Description

Voyant orange cligno­tant simultanément

Tout

Voyant vert clignotant
en alternance

Vert xe En communication avec Enlighten

Communica-

tions réseau

ModeAP

Production
d’électricité

Commu­nications

micro-ondu-

b

Si le voyant de communication des micro-onduleurs s’allume en orange xe, cela
peut résulter d’une faible luminosité. Si la lumière du soleil n’est pas sufsante pour
démarrer les micro-onduleurs, ils ne peuvent pas communiquer avec l’Envoy.

Si la lumière du jour est sufsante pour que les micro-onduleurs fonctionnent, il
est possible que l’Envoy ait du mal à communiquer sur les lignes électriques. Pour
corriger ce problème:

c

Si le voyant de production d’énergie reste allumé en orange, consultez l’application mobile

Installer Toolkit pour voir quels sont les micro-onduleurs qui ne produisent pas d’électricité.

d

Si vous utilisez le Wi-Fi et que le voyant de communication réseau reste éteint:

Si vous utilisez le Wi-Fi et que le voyant orange de communication réseau reste
allumé, assurez-vous que le routeur à large bande est connecté à Internet, en vériant
que les autres périphériques sur le site ont accès à Internet.

Si vous utilisez le modem Enphase Mobile Connect et que le voyant de communica­tion réseau reste éteint ou devient orange xe, consultez la section Dépannage du

Manuel d’installation Enphase Mobile Connect.

Quelle que soit la méthode de connexion choisie, vous pouvez résoudre les problèmes

réseau en utilisant l’application mobile Installer Toolkit, puis en appuyant sur le bouton
Réseau, puis sur Outils de diagnostic.

Si vous remplacez le routeur à large bande, congurez les paramètres du réseau
Wi-Fi de l’Envoy en saisissant le nouveau Nom du réseau sans l (SSID) et son mot

de passe.

Vert clignotant Connexion WPS en cours ou tentative de

Orange xe Connexion au réseau local uniquement
Non Aucune connexion réseau
Vert xe ModeAP activé:

Non ModeAP désactivé:

Vert xe Tous les micro-onduleurs produisent de l’énergie

Vert clignotant Mise à niveau des micro-onduleurs en cours
Orange xe Au moins un micro-onduleur ne produit pas

Non Les micro-onduleurs ne communiquent pas

Vert xe Tous les micro-onduleurs communiquent
Vert clignotant Recherche de périphériques en cours
Orange xe Au moins un micro-onduleur ne communique pas

Non Les micro-onduleurs ne communiquent pas

leurs

Problèmes de détection des micro-onduleurs

•

Consultez l’application mobile Installer Toolkit pour voir quels micro-onduleurs
ne communiquent pas.

•

Vériez que le(s) disjoncteur(s) affecté(s) au systèmePV est/sont en position
«ON» (sous tension).

•

Vériez que les modulesPV sont connectés aux micro-onduleurs.

•

Vériez que la tensionDC du module photovoltaïque se situe dans la plage

autorisée pour le micro-onduleur.

Problèmes de production d’électricité

•

Si aucun des micro-onduleurs ne produit d’énergie, il peut y avoir un problème

de réseau ou de câble. Vériez d’abord que la tension et la fréquence d’entrée
du réseau sont correctes. Vériez ensuite le disjoncteur et le câblage à partir

du tableau de répartition.

•

Si tous les micro-onduleurs qui ne produisent pas d’énergie sont sur la même
branche, vériez le disjoncteur et le câblage correspondants à cette branche.

•

Si un seul micro-onduleur ou des micro-onduleurs dispersés ne produi(sen)

t pas d’énergie, commencez par vérier que les connecteursAC sont bien
insérés dans les connecteurs du câble Engage. Vériez ensuite que chaque
module fournit la tension de démarrage exigée pour le micro-onduleur (22V).
Un module photovoltaïque défectueux ou sous-dimensionné peut ne pas
générer sufsamment de puissance pour la conversion en AC.

Problèmes de connexion Internet

•

Le délai d’attente de la fenêtre de connexion WPS peut avoir expiré. Faites une
nouvelle tentative de connexion.

•

Assurez-vous que le routeur à large bande est opérationnel en vériant que les
autres périphériques sur le site peuvent accéder au réseau.

•

Sachez que les obstacles ou les boîtiers métalliques peuvent perturber les
communications sans l.

•

Si vous ne voyez pas votre routeur ni votre point d’accès dans la liste de

l’Envoy ou si vous ne pouvez pas maintenir la connexion, il peut être nécessaire
d’ajouter un répéteur sans l pour accroître la portée du réseau.

Démarrage de l’Envoy-S

Mise à niveau logicielle en cours

connexion de l’Envoy-S à Enlighten

réseau Wi-Fi de l’Envoy disponible

réseau Wi-Fi de l’Envoy indisponible

d’énergie

(faible luminosité ou nuit)

(faible luminosité ou nuit)

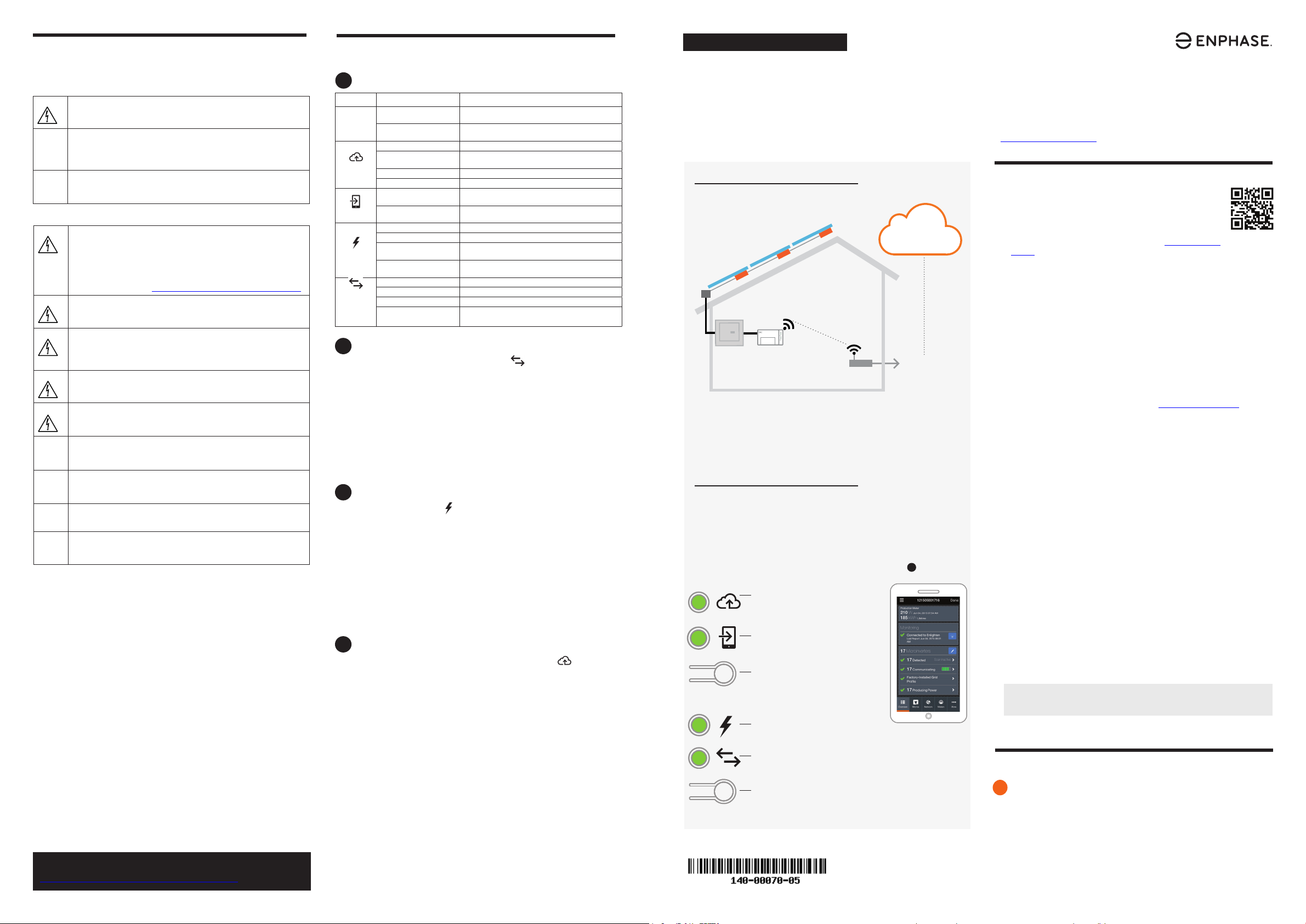

GUIDE D’INSTALLATION RAPIDE

(Modèle ENV-S-WB-230)

Installation de l’Enphase Envoy-S Standard

Pour installer la passerelle Enphase Envoy-S Standard™, lisez et suivez tous les avertissements et toutes les instructions de ce guide
et du Manuel d’installation et d’utilisation Enphase® Envoy-S à l’adresse: enphase.com/support. Les avertissements de sécurité sont
énumérés au dos de ce guide.

PRÉPARATION

Fonctionnement

Enlighten

Micro-onduleurs

Envoy-S

Tableau de
répartition

COURANTS PORTEURS
EN LIGNE

Routeur

COMMUNICATIONS

Vers Internet

RÉSEAU

Écran et commandes de l’Envoy-S

Suivez la progression de l’installation du système à l’aide de l’application
mobile Enphase Installer Toolkit. Les voyants de l’Envoy-S sont allumés en vert

xe lorsqu’une fonction est activée ou s’exécute correctement; ils clignotent
lorsqu’une opération est en cours, ou ils sont allumés en orange xe lorsqu’un

dépannage est nécessaire à l’aide d’Installer Toolkit. Pour connaître la

signication de l’état des voyants, consultez la section Dépannagea.

Voyant de communication réseau

Vert quand l’Envoy-S est
connecté à Enlighten.

Voyant du mode AP

Vert quand le réseau Wi-Fi AP de

l’Envoy est disponible.

Bouton du mode AP

Appuyez sur ce bouton pour activer
le mode AP de l’Envoy en vue d’une

connexion à un périphérique mobile. Main­tenez-le enfoncé pendant 5secondes pour
démarrer la connexion WPS à un routeur.

Voyant de production d’électricité

Vert quand les micro-onduleurs
produisent de l’électricité.

Voyant de communication des micro-onduleurs

Vert quand les micro-onduleurs
communiquent avec l’Envoy-S.

Bouton Recherche de périphériques

Appuyez sur ce bouton pour démarrer/arrêter une re­cherche de 15 minutes des micro-onduleurs présents sur

la ligne électrique.

L’application

mobile Enphase

Installer Toolkit

A ) Téléchargez la dernière version de l’application mobile

Enphase Installer Toolkit et démarrez-la pour vous
connecter à votre compte Enlighten. Grâce à cette ap­plication, vous pouvez vous connecter à l’Envoy-S pour
contrôler la progression de l’installation. Pour téléchar­ger l’application, connectez vous au site enphase.com/

toolkit ou scannez le code QR sur la droite.

B ) Vériez que l’emballage contient les composants suivants:

•

Passerelle Enphase Envoy-S Standard

•

Guide d’installation rapide (ce document)

•

Une longueur de rail DIN pour le montage.

•

Un tore à xer sur votre câble Ethernet, le cas échéant.

C ) Vous devez installer l’Envoy-S Standard dans un boîtier non métallique

IP54 ou supérieur, équipé d’un système d’ancrage des conducteurs
lorsque vous l’installez à l’extérieur. Ne percez pas de trous sur le haut du
boîtier, ni où que ce soit, an d’empêcher l’entrée d’humidité. Utilisez un

boîtier d’indice de protection adapté si vous installez l’Envoy-S à l’intérieur.

D ) Si vous installez l’Envoy-S dans une application polyphasée, installez

un coupleur de phase côté charge du dispositif de protection contre les

surintensités. Consultez le dossier technique sur le couplage des phases

adapté à votre pays, disponible sur le site enphase.com/support. Consul­tez le Support client Enphase pour connaître les appareils compatibles.

E ) Décidez de quelle manière connecter l’Envoy-S à Internet : via Wi-Fi,

un modem Enphase Mobile Connect ou un câble Ethernet.

F ) Assurez-vous de disposer des éléments facultatifs suivants, le cas

échéant:

•

Un modem Enphase Mobile Connect (commandez CELLMODEM-02)

•

Un ensemble de ponts Ethernet par courant porteur en ligne (CPL)
avec câbles Ethernet [commandez EPLC-02 (EU), EPLC-03 (UK) ou
EPLC-04 (AU)] ;

•

Un câble Ethernet (câble non blindé; 802.3, Cat5E ou Cat6).

•

Un câble Ethernet (câble paire torsadée [UTP]; 802.3, Cat5E ou
Cat6). N’utilisez pas de câble à paire torsadée blindée (STP).

G ) Installez les micro-onduleurs et les modules PV comme indiqué

dans les guides d’installation.

H ) Créez un plan de calepinage papier pour enregistrer les numéros

de série et la position des micro-onduleurs dans le champ. Vous
pourrez scanner ce plan ultérieurement à l’aide d’Installer Toolkit et
de votre appareil mobile.

•

Décollez l’étiquette détachable comportant le numéro de série de
chaque micro-onduleur et collez-la à l’emplacement correspon-

dant sur le plan de calepinage papier.

•

Retirez l'étiquette amovible collée sous l’Envoy-S et placez-la sur le

plan de calepinage papier.

•

Gardez toujours une copie du plan de calepinage pour vos ar­chives et pour téléchargement ultérieur dans Enlighten.

Remarque : Si nécessaire, un plan de calepinage est disponible au dos
du manuel de tout Guide d’installation rapide de micro-onduleur Enphase.

INSTALLATION

Choisissez un emplacement pour l’Envoy-S

1

A ) Installez l’Envoy-S dans un emplacement sec près du tableau de

distribution. Si vous l’installez en intérieur, choisissez un espace

protégé. Si vous l’installez à l’extérieur, vous devez le faire dans un
boîtier métallique IP54 ou supérieur, équipé d'un système d'ancrage

des conducteurs.

REMARQUE: Les boîtiers métalliques peuvent nuire à la puissance du

signal Wi-Fi.

B ) Placez l’Envoy horizontalement à l’aide du rail DIN inclus.

2

3

2

1

Alimentez l’Envoy-S par le bornier

Lorsque vous optez pour la connexion au bornier, vous devez protéger les conducteurs arrivant à l’Envoy-S par un conduit.
A ) Utilisez un disjoncteur pôle unique/Ph+N de 20A maximum pour le circuit d’alimentation.
B ) Assurez-vous que le câblage de l’alimentation est en cuivre de 1,5mm2 classé à 75°C ou supérieur.

C ) Repérez la vis sur le côté gauche du volet du bornier et dévissez-la à l’aide d’un tournevis pour le déverrouiller.
D ) Ouvrez le volet du bornier et faites coulisser la porte à glissière vers la gauche. Connectez la phase (active) à A

et le neutre à N. Serrez à 0,56Nm.

E ) Si vous n’utilisez pas de dispositif à opérateur de réseau de distribution (DNO), vériez que la résistance de 15

kohms est placée entre les bornes 7 et 9 du bornier.

F ) Si vous utilisez un dispositif DNO, déplacez la résistance entre les bornes 8 et 10, et installez le dispositif DNO

entre les bornes 7 et 10.

G ) Fermez le volet du bornier et verrouillez-le à l’aide de la vis.
H ) Allumez le circuit qui alimente l’Envoy-S.

Les quatre voyants clignotent en orange lors du démarrage (pendant environ 3minutes). À la n du démarrage, le

voyant de communication des micro-onduleurs devient orange xe, indiquant que les micro-onduleurs ne sont
pas encore détectés.

DO NOT USE

L1

N

2

CU, 2.5 mm
MEAS CAT III
OVC III

, 75C

L1

N

LÉGENDE:

1. Vers réseau

2. Sortie du système photovoltaïque

3. Tableau de répartition

Détection des micro-onduleurs

3

Utilisez l’une des méthodes suivantes pour détecter les micro-onduleurs.

Méthode A // Mettez les micro-onduleurs à disposition avec Installer Toolkit

Utilisez l’application mobile Installer Toolkit pour congurer l’Envoy-S à

l’aide des numéros de série des micro-onduleurs installés.
A ) Lancez l’application Installer Toolkit et appuyez sur Afcher les systèmes.

D ) Lorsque le système vous invite à lancer une nouvelle recherche de

périphériques, touchez OK.

Le voyant vert de communication des micro-onduleurs clignote pendant
la recherche. Il reste allumé en vert si tous les micro-onduleurs installés

communiquent, ou devient orange xe si un quelconque périphérique ne
communique pas.

B ) Sélectionnez le système avec lequel vous travaillez ou appuyez sur [+]

pour ajouter un système.

C ) Connectez-vous à l’Envoy-S avec votre appareil mobile, comme décrit

dans la remarque au bas de cette page.

D ) Revenez à Installer Toolkit. Si le numéro de série de l’Envoy-S que vous

installez ne s’afche pas sur l’écran Aperçu du système, appuyez sur le

signe [+] à côté du mot «Envoys». Quand l’application afche le numé-
ro de série de l’Envoy-S, appuyez dessus pour l’ajouter au système.

E ) Créez les champs PV et utilisez votre appareil mobile pour scanner

les numéros de série à partir du plan de calepinage, comme l’indique

le Manuel d’utilisation d’Installer Toolkit sur enphase.com/support.

MéthodeC // Découvrez les micro-onduleurs avec l’Envoy-S

Si vous n’utilisez pas l’application Installer Toolkit, appuyez sur le bouton

de recherche de périphériques de l’Envoy-S. À l’aide de cette méthode,
l’Envoy lance une recherche sur la ligne électrique pendant 15minutes,

mais il ne sait pas combien de micro-onduleurs il doit trouver.

Le voyant vert de communication des micro-onduleurs clignote pendant

15 minutes durant la recherche. À la n de la recherche, il reste allumé en
vert xe si au moins un micro-onduleur a été trouvé, ou devient orange
xe si aucun micro-onduleur n’a été trouvé (ou si tout micro-onduleur
découvert arrête de communiquer).

F ) Appuyez sur le bouton Se connecter. Les micro-onduleurs scannés

s’afchent sur l’Envoy-S.

G ) Lorsque le système vous y invite, conrmez le nombre de micro-ondu-

leurs que vous avez installés.

Pour toutes les méthodes

Si le voyant de communication des micro-onduleurs reste orange, consul­tez la section Dépannageb.

Le voyant de communication des micro-onduleurs devient vert xe si tous
les périphériques mis à disposition communiquent, ou orange xe si un
quelconque périphérique ne communique pas.

Remarque : Connexion à l’Envoy-S avec un périphérique mobile

MéthodeB // Découvrez les micro-onduleurs avec Installer Toolkit

Utilisez l’application mobile Installer Toolkit pour dénir le nombre de
micro-onduleurs que l’Envoy-S doit rechercher sur la ligne électrique.

A ) Connectez-vous à l’Envoy-S avec votre appareil mobile, comme décrit

dans la remarque au bas de cette page.

B ) Lancez Installer Toolkit et touchez Se connecter à un Envoy.

C ) Lorsque le système vous y invite, saisissez le nombre de micro-ondu-

leurs que vous avez installés.

Le réseau Wi-Fi AP (point d’accès) de l’Envoy vous permet de connec­ter votre périphérique mobile (smartphone ou tablette) à l’Envoy-S. Le

voyant vert du mode AP reste allumé xement quand le réseau
est disponible.

•

Sur l’Envoy-S, si le voyant du mode AP est éteint, appuyez sur le
bouton Mode AP.

•

Sur votre appareil mobile, allez dans Paramètres et rejoignez le

réseau Wi-Fi «Envoy_nnnnnn» (où «nnnnnn» représente les six

derniers chiffres du numéro de série de l’Envoy-S.)

DANGER! Risque d’électrocu-

tion. Débranchez toujours les

circuits avant de travailler sur le

câblage.

Pour plus d’informations sur
les dispositifs DNO, consultez le

dossier technique sur la conformité
aux normes G98 et G99 à l’adresse

enphase.com/support.

Si vous installez dans une applica­tion polyphasée, installez un coupleur

de phase côté charge du dispositif de
protection contre les surintensités.
Pour plus d’informations, consultez le

dossier technique sur le couplage des

phases adapté à votre région sur le
site enphase.com/support.

Digital Input Relay

8

NO

C

PD, B300

OVC II

1 / 5 2 / 6 3 / 7 4 / 8

RefGen

Com / DRM Ø

AU/NZ: DRM Port

1 2 3 4 5 6 7

0

7 8 9 10

4

Vérier la conguration du système

En restant connecté à l’Envoy-S à l’aide d’Installer Toolkit, consultez

l’écran Aperçu pour vérier les éléments suivants:
A ) Conrmez que tous les périphériques attendus sont détectés et

fonctionnent.

B ) Appuyez sur la ligne Prol réseau sur l’écran Aperçu du système pour

sélectionner et appliquer un prol réseau aux micro-onduleurs. Sur
l’écran Aperçu du système, vériez que le nouveau prol est déni
pour tous les micro-onduleurs. Cela peut prendre jusqu’à 5minutes

pour un système standard.

Si vous avez utilisé Installer Toolkit pour détecter les micro-onduleurs, le
voyant vert de production d’électricité s’allume quand tous les
micro-onduleurs produisent de l’électricité. Si vous n’avez pas utilisé

Installer Toolkit, il s’allume en vert xe si tous les micro-onduleurs qui
communiquent produisent de l’électricité. Il clignote en vert quand les

micro-onduleurs se mettent à jour. Consultez Installer Toolkit pour obtenir
l’état détaillé de la production. Si le voyant de production d’électricité reste
orange, consultez la section Dépannagec.

5

Se connecter à Enlighten

AVERTISSEMENT: Ne mettez pas l’Envoy-S hors tension si
les voyants clignotent en vert. Cela indique qu’une mise à
niveau est en cours.

Cette section décrit l’utilisation du Wi-Fi intégré à l’Envoy-S ou du modem

Mobile Connect. Pour obtenir des informations sur l’utilisation de ponts
Ethernet par courant porteur en ligne (CPL), reportez-vous au Manuel
d’installation et d’utilisation Enphase Envoy-S sur

enphase.com/support.

MéthodeA // Wi-Fi intégré

Nécessite un routeur sans l avec une connexion à Internet.

Envoy-S

routeur sans l

A ) Sur l’Envoy-S, vériez qu’aucun câble Ethernet n’est connecté au port

RJ45.

B ) Si le routeur prend en charge le WPS, maintenez le bouton WPS du

routeur sans l enfoncé pendant quelques secondes. Sur la plupart

des routeurs, un voyant WPS se met alors à clignoter.

C ) Si vous utilisez l’application mobile Installer Toolkit, appuyez sur

Réseau, Wi-Fi , puis sélectionnez le nom de votre réseau dans la liste

de ceux disponibles. Si le routeur sans l ne prend pas en charge le
WPS, vous devrez peut-être saisir un mot de passe.

Si vous n’utilisez pas l’application mobile Installer Toolkit, lancez une

connexion WPS en appuyant sur le bouton Mode AP de l’Envoy-S et
en le maintenant enfoncé pendant 5secondes.

Le voyant vert de communication réseau commence à clignoter.

Dans les trois minutes qui suivent, le voyant de communication réseau
passe au vert xe, indiquant que la connexion à Enlighten est établie. Si le
voyant de communication réseau reste éteint ou devient orange xe,

consultez la section Dépannaged.

MéthodeB // modem Enphase Mobile Connect

(réf. CELLMODEM-02, à commander séparément)

A ) Raccordez l’antenne au connecteur d’antenne (marqué CELL) sur le

modem.

Envoy-S

B ) Installez le modem comme décrit dans

le Manuel d’installation Enphase Mobile

Connect.

C ) Connectez le câble USB au modem et

l’autre extrémité du câble à l’Envoy-S.

S’il est alimenté par l’Envoy-S, le voyant
d’alimentation du modem s’allume.

Modem
Enphase
Mobile

Connect

Dans les trois minutes qui suivent, le voyant de communication réseau
passe au vert xe, indiquant que la connexion à Enlighten est établie. Si
le voyant de communication réseau reste éteint ou devient orange xe,

consultez la section Dépannage dans le Manuel d’installation Enphase
Mobile Connect.

6

Envoyer un rapport système récapitulatif

Lorsque vous avez terminé l’installation du système, vous pouvez géné­rer un rapport système récapitulatif et l’envoyer par courriel.

A ) Dans Installer Toolkit, touchez Terminé dans le coin supérieur droit

de l’écran pour vous déconnecter de l’Envoy. L’application Installer
Toolkit vous demandera si vous souhaitez consulter un récapitulatif.

B ) Touchez Afcher rapport. Le rapport afche des informations

sur l’Envoy et le système avec une liste des numéros de série des

micro-onduleurs, leurs derniers rapports de production, ainsi que des
informations sur le prol réseau appliqué aux micro-onduleurs.

C ) Appuyez sur pour envoyer par courriel, le cas échéant, le rapport

conrmant la réussite de l’installation du système et constituant une
preuve des paramètres de prol de réseau.

Remarque : Si vous vous connectez à un Envoy après l’avoir associé à
un système, le rapport comporte le nom et l’adresse du système. Pour
plus d’informations, reportez-vous au Manuel d’utilisation d’Enphase

Installer Toolkità l’adresse: enphase.com/support.

ACTIVER SURVEILLANCE

Enregistrez l’Envoy-S dans Enlighten (enlighten.enphaseenergy.com).

MéthodeA // Si l’Envoy-S est associé à un système dans Installer Toolkit

A ) Sur votre périphérique mobile, allez dans Paramètres et déconnec-

tez-vous du réseau Wi-Fi de l’Envoy.

B ) Revenez à l’application Installer Toolkit et appuyez sur Sync sur

l’écran Aperçu du système.

C ) Lorsque vous avez accès à un ordinateur, connectez-vous à

Enlighten et sélectionnez le nom du système dans la liste des activa­tions, sur le tableau de bord.

D ) Ouvrez l’éditeur de champs PV depuis le formulaire d’activation.

Si vous avez utilisé Installer Toolkit pour constituer des champs PV et
scanner le numéro de série des micro-onduleurs, les champs PV sont

déjà édités; effectuez tout ajustement nécessaire dans l’éditeur de

champs PV.

Si vous n’avez PAS utilisé Installer Toolkit pour constituer des champs
PV et scanner le numéro de série des micro-onduleurs, créez les champs

PV dans l’éditeur en vous référant au plan de calepinage. (il se peut que

vous deviez attendre, si les micro-onduleurs n’ont pas encore envoyé de
rapport à Enlighten).

MéthodeB // si l’Envoy-S n’est PAS associé à un système dans
Installer Toolkit

A ) Connectez-vous à Enlighten et cliquez sur Ajouter un nouveau sys-

tème dans le tableau de bord.

B ) Saisissez les informations relatives au système, à l'installateur, au

propriétaire et à l'emplacement.

C ) Entrez le numéro de série Envoy.

D ) Cliquez sur Enregistrer pour soumettre le formulaire.

E ) Après la transmission du rapport des micro-onduleurs à Enlighten,

ouvrez l’Éditeur de champsPV depuis le formulaire d’activation, et
créez le champPV virtuel en vous référant au plan de calepinage.
