Engelmann Sensor GmbH, Rudolf-Diesel-Straße 24-28, 69168 Wiesloch, Germany
1.
Funkaufsatzmodul
(FAW)
2.
Modularis
-
Zählwerk
3.
Funkaufsatzmodul in den S
chacht des Zählwerks
4.
Funkaufsatzmodul
bis zum Anschlag
einschieben
.
5.
Befestigungsschraube F
unkaufsatzmodul
6.
Befestigungsschraube
handfest
bis zum Anschlag
7.
Klebeplombe auf den Klebebereich
über de
r
8.
Funkaufsatzmodul
ist
auf dem
Modularis
-
Zählwerk

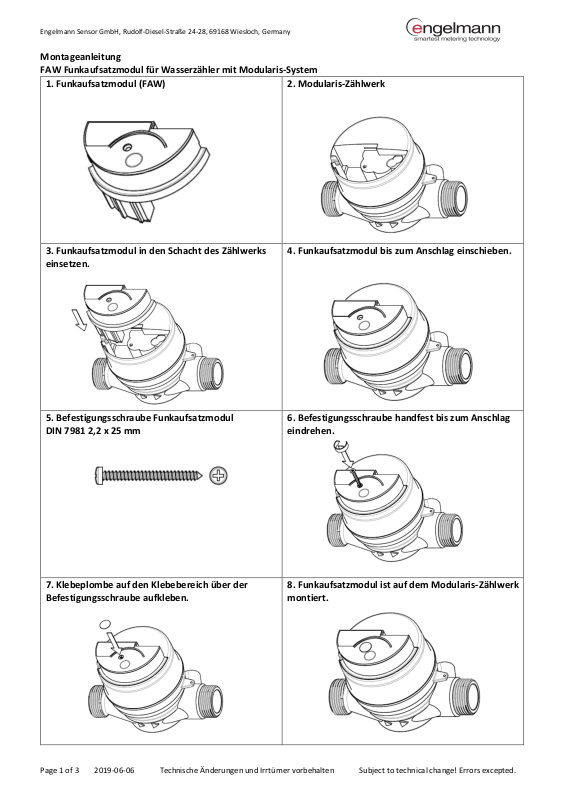

Montageanleitung
FAW Funkaufsatzmodul für Wasserzähler mit Modularis-System
einsetzen.
DIN 7981 2,2 x 25 mm
Befestigungsschraube aufkleben.
eindrehen.
montiert.
Page 1 of 3 2019-06-06 Technische Änderungen und Irrtümer vorbehalten Subject to technical change! Errors excepted.
Page 2
Engelmann Sensor GmbH, Rudolf-Diesel-Straße 24-28, 69168 Wiesloch, Germany
1.
Radio
m
odule
(FAW)
2.
Modularis
s
ensor
s
ystem
3.
Insert t
he radio module into
the
slot of the water
4.
Push the radio module as far as it will go.
5.
Attachment
c
ountersunk screw
6.
Fasten s
crew
hand
-
tight to the stop.
7.
Affix
the
adhesive seal over
the mounting screw
.
8.
Radio
m
odule
is
fully mounted on the
Modularis
Mounting Manual
FAW Radio Module for Water Meters with Modularis System
meter.
DIN 7981 2,2 x 25 mm
sensor system.
Page 2 of 3 2019-06-06 Technische Änderungen und Irrtümer vorbehalten Subject to technical change! Errors excepted.
Page 3
Engelmann Sensor GmbH, Rudolf-Diesel-Straße 24-28, 69168 Wiesloch, Germany
Page 3 of 3 2019-06-06 Technische Änderungen und Irrtümer vorbehalten Subject to technical change! Errors excepted.
