MV7480

MANUAL DE USUARIO

MANUEL D’UTILISTAION

MANUALE D’USO

USER MANUAL

MV7480

Modulador DVB-T Full HD

ESPAÑOL

Las pantallas pueden diferir de la versión fi nal del producto

1- INFORMACIÓN DE SEGURIDAD IMPORTANTE

LEA LAS SIGUIENTES ADVERTENCIAS ANTES DE USAR SU DISPOSITIVO

ADVERTENCIA

Las siguientes precauciones de seguridad deben seguirse para evitar ries­go de incendio o descarga eléctrica. Precauciones de seguridad incluyen,
pero no se limitan a lo siguiente:

Fuente de alimentación / cable de red

· Utilice la unidad solamente dentro del rango de tensión denido en su caso por el
fabricante.

· Comprobar de vez en cuando el conector de alimentación y eliminar la suciedad o el
polvo que se haya acumulado.

· Utilice sólo el cable de alimentación que viene con su unidad.

· No haga funcionar la unidad o enchufe el cable de alimentación si está rota, dividi-

da, o dañado de alguna manera.

· No coloque el cable de red al lado de aparatos de calefacción. No tire de él, no colo­que objetos pesados sobre él o lo dañe de alguna manera. Mantenga fuera del alcan­ce de los niños.

· Asegúrese de que el dispositivo está conectado en una toma de tierra adecuada.
Insuciente conexión a tierra puede causar la electrocución.

· Desconecte siempre cuidadosamente todos los enchufes tirando del enchufe y no
del cable. Asegúrese de que el interruptor de alimentación de la unidad esté apagado
antes de retirar el cable de una toma de corriente.

· Desconecte el cable de alimentación cuando la unidad no está en uso durante lar­gos períodos de tiempo o durante las tormentas.

· No conecte la unidad a una toma de corriente multiple para evitar el sobrecalenta­miento del enchufe.

Desmontaje

· Esta unidad contiene partes que no pueden ser reparadas por el usuario. No des­monte ni intente repararlo, ya que esto anulará todas las garantías. Por favor, pónga­se en contacto con el fabricante si tiene algún problema con la unidad.

Agua/Humedad

· No guarde la unidad en un lugar húmedo o cerca del agua.

· No enchufe / desenchufe la unidad con las manos mojadas.

4

ES

Fuego

· No coloque nunca una vela u otra fuente de fuego en la unidad, ya que podría caer­se y provocar un incendio.

· Si el cable de alimentación o el conector de alimentación están dañados o destrui­dos, o si se produce una pérdida repentina de la imagen durante la operación, o si
nota un olor extraño o hay humo, apague inmediatamente la unidad, desconecte
el cable de alimentación y contacte con el departamento de asistencia técnica del
fabricante.

Instalación/Almacenaje

· Esta unidad contiene piezas electrónicas de alta precisión. Para garantizar un
rendimiento óptimo y evitar daños, no almacenar en cualquier lugar donde pueda
acumular la suciedad, conducto, pelusa, etc. No lo exponga al calor o frío extremos
(por ejemplo, la luz solar directa, cerca de un calefactor o en el coche durante el día).
Coloque la unidad en un lugar seguro para evitar caídas.

· Antes de mover la unidad, desconecte todos los cables primero.

· Al instalar la unidad, asegúrese de que haya una salida de fácil acceso. En caso de

mal funcionamiento, apague la unidad y desconecte el cable de alimentación. Cuan­do la unidad no esté en uso durante un largo período de tiempo, asegúrese de que el
cable de red está desconectado.

Conectividad

· Antes de conectar la unidad a otros dispositivos, siempre apague y desenchufe to­dos los dispositivos.

Mantenimiento

· No derrame líquidos sobre la unidad. No utilice diluyentes o líquido volátil para lim­piar la unidad. En su lugar, utilice un paño ligeramente húmedo y suave, y deje que
la unidad se seque por completo antes de usar de nuevo.

Manipulación

· No meter el dedo en las aberturas de la unidad.

· Nunca ponga papel, piezas de metal u otros objetos en las aberturas. Si usted sos-

pecha que hay partes extrañas en su unidad, apáguela y desenchufe el cable de red.
Póngase en contacto con el departamento de asistencia técnica del fabricante.

· No pise o coloque objetos pesados en la parte superior de la unidad. Para evitar
daños en el hardware, manejar todos los botones, conectores e interruptores con
suavidad.

5

2. INTRODUCCIÓN

Felicidades por la compra del MV7480. Ahora es dueño de un modulador DVB-T HD
de gran calidad. Para sacar el máximo provecho de su compra, por favor tómese el
tiempo necesario para leer cuidadosamente este manual.

3. INSTRUCCIONES

3.1 DESCRIPCIÓN

El MV7480 es un modulador de alta calidad DVB-T, que acepta señal HDMI o audio
estéreo analógico / CVBS y la convierte en un canal RF DVB-T en su salida. La ima­gen excelente (Full HD 1920 * 1080-30p) y la calidad de modulación (MER ~ 35dB)
convierte al MV7480 en la solución ideal para la distribución de señales HD o TV
analógica procedentes de por ejemplo un reproductor de DVD, STB o una cámara en
una red de televisión por cable utilizando la tecnología DVB-T.
El usuario tiene la capacidad de controlar el dispositivo, ya sea usando la interfaz
SSD integrada (Seven Segment Display) y el teclado para una instalación rápida o
utilizando la interfaz USB con el software apropiado que acompaña al MV7480 para
la programación avanzada.

Por último, la caja metálica del MV7480 proporciona protección electromagnética
excelente, así como una gran disipación de temperatura y rigidez.

3.2 CARACTERÍSTICAS

· Alta calidad y rendimiento

· Entradas CVBS y HDMI (con modo de fuente redundante)

· Espectro RF muy limpio

· Valor MER ~ 35dB

· Frecuencias salida RF: 174... 862MHz

· Tasa de bits del codicador H.264 HD: 1-19Mbps

· Soporte HDCP (ON/OFF seleccionable)

· Interfaz de usuario muy agradable para una instalación rápida

· Interfaz USB para la programación avanzada

· Fuente de alimentación externa

6

ES

3.2.1 Funciones de restauración automática y vigilancia

Durante el funcionamiento normal de la MV7480, la CPU principal supervisa todas
las partes internas con el n de asegurar que el dispositivo funciona normalmen­te. En caso de un error interno o fallo de módulo, el MV7480 inicia de inmediato el
procedimiento de recuperación al reiniciar el módulo apropiado o el dispositivo. Por
último, los temporizadores de vigilancia garantizan que el dispositivo se reiniciará
en caso de fallo de la CPU.

3.2.2 Mecanismo de Bloqueo de Botones

El MV7480 bloqueará la funcionalidad de los botones después de un minuto de
tiempo de inactividad para evitar de ser pulsados accidentalmente. Dos puntos rojos
en el SSD notican al usuario que la interfaz de botones está bloqueada. Para des­bloquearlo, el usuario debe pulsar simultáneamente los botones ARRIBA + ABAJO
durante 5 segundos.

3.2.3 Input redundant source mode

Cuando el MV7480 detecta una fuente válida de entrada (por ejemplo desde la en­trada HDMI), marcará de esta fuente como su fuente primaria. En caso de un fallo de
la fuente principal, el MV7480 cambiará automáticamente a la fuente secundaria
que en nuestro caso es la entrada CVBS.

3.2.4 Interfaz USB para la programación avanzada

El MV7480 proporciona una interfaz USB con el software apropiado para la progra­mación avanzada. Para obtener más información, por favor lea el Apéndice A.

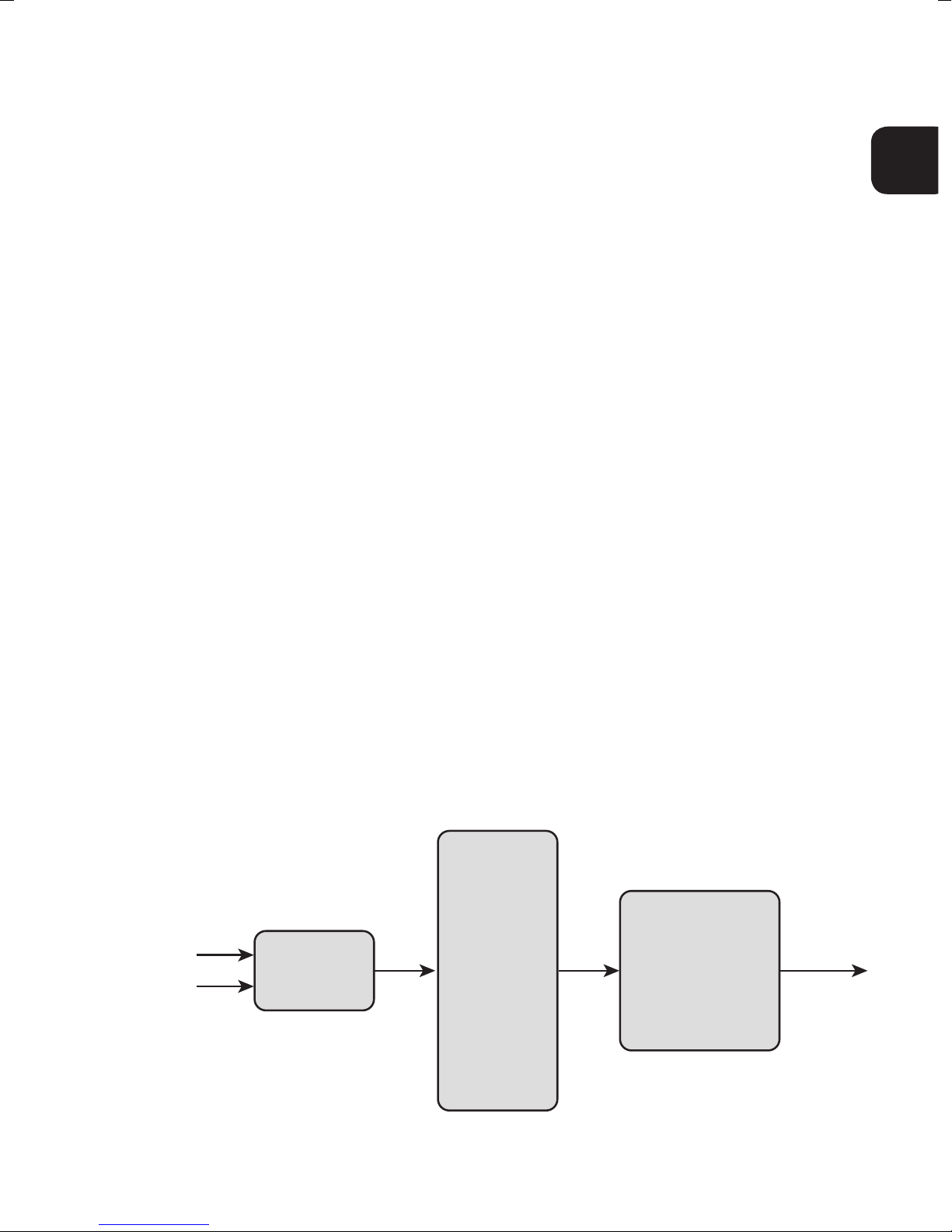

DIAGRAMA DE BLOQUES

HDMI salida RF

Audio/Vídeo

Codicador

H.264

TS Mux

Modulador

DVB-T (COFDM)

7

PANEL FRONTAL

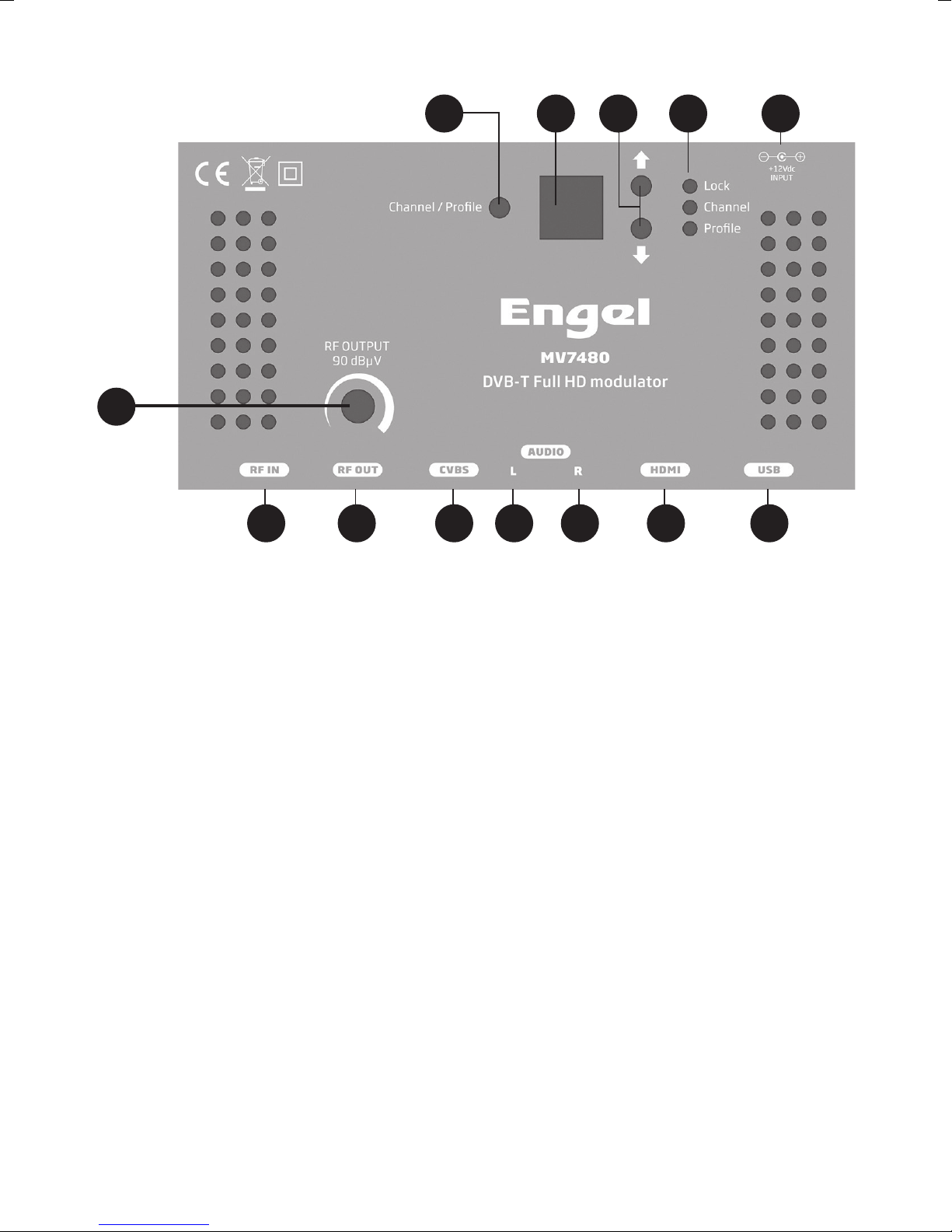

Figura Nº 1

6

31 2 4 5

13121110987

1. Botón de Canal o selección de Perl

2. Display de Sete Segmentos

3. Botones ARRIBA / ABAJO

4. Indicadores LED

5. Entrada+12V/2A VDC

6. Atenuador de salida RF 20dB

7. Entrada RF loop-through

8. Salida principal RF

9. Entrada CVBS

10. Entrada del canal de audio izquierdo

11. Entrada del canal de audio derecho

12. Entrada HDMI

13. Entrada USB

3.3 INSTALACIÓN

El MV7480 se puede programar con una de las siguientes maneras:

· Desde la pantalla del panel frontal

· Desde la interfaz USB

8

ES

3.3.1 Instalación utilizando la pantalla del panel frontal

El usuario puede instalar varios MV7480s muy rápida y fácilmente mediante la SSD
+ los botones del panel frontal del dispositivo, siguiendo los pasos a continuación:

Paso 1

Encienda el MV7480 conectando la fuente de alimentación externa. El MV7480 ne­cesitará de 20 a 30 segundos para inicializarse. El SSD (Display de Sete Segmentos

- Nº 2 de la Figura Nº 1) muestra el estado de inicialización.

Paso 2

Elija “Modo de Canal” pulsando el botón “Channel/Prole” (Nº 1 de la Figura Nº 1) y el
led “Channel” se iluminará.

Paso 3

Ajuste la potencia de salida utilizando el atenuador de salida RF 20 dB.

Paso 4

Elija “Modo de Perl” pulsando el botón “Channel/Prole” (Nº 1 de la Figura Nº 1) y el
led “Prole” se iluminará.

Cómo Funcionan los Perles

En una instalación, todos los moduladores (o Mux en general) necesitan tener dife­rentes valores de los siguientes campos para evitar conictos en el escaneo automa­tizado de los aparatos de TV:

Nombre del Programa ID de Servicio TS ID

Por esa razón, el usuario siempre debe seleccionar un número de perl diferente en
cada modulador empezando por el número 1.
Por ejemplo: Digamos que queremos instalar tres moduladores en una red CATV. En
el paso 4 vamos a elegir:

· Perl 1 para el primer modulador

- Signicado: Nombre del programa = DTV 1

- Signicado: Servicio ID = 1

- Signicado: TS ID = 2210

· Perl 2 para el segundo modulador

- Signicado: Nombre del programa = DTV 2

- Signicado: Servicio ID = 2

- Signicado: TS ID = 2211

· Perl 3 para el tercer modulador

- Signicado: Nombre del programa = DTV 3

- Signicado: Servicio ID = 3

- Signicado: TS ID = 2212

9

Como resultado, todos los moduladores anteriores tienen diferentes valores en los
campos anteriores.

Advertencia!!!

· Cada vez que elegimos un número de perl diferente, el MV7480 aplicará un reset
completo a sí mismo que tendrá una duración de 20-30 segundos.

· Utilizando la interfaz USB se pueden agregar valores personalizados a los campos
anteriores.

· El “LED HDMI” indica el estado de bloqueo de la entrada HDMI.

3.3.2 Instalación utilizando la interfaz USB

El MV7480 proporciona una interfaz USB con el software apropiado para la progra­mación avanzada. Para obtener más información, por favor lea el Apéndice A.

Conmutación Modo HDCP ON/OFF

Presionar la tecla Channel/Prole durante 5 segundos. El LED parpadeará y el mo­dulador conmutará alternativamente entre HDCP ON/OFF
Nota: HDCP es un protocolo de seguridad utilizado por muchos dispositivos (recep­tores sobretodo) mediante el cual se previene la retransmisión vía HDMI del conte­nido digital. Mayoritariamente, y salvo excepciones, los receptores de operadores
precisan HDCP ON mientras que muchos reproductores, sobre todo los reproductores
Blu-ray, necesitan HDCP OFF para funcionar

4. ESPECIFICACIONES TÉCNICAS

Entrada

Tipo: 1 x HDMI & 1 x CVBS
Conector: 1 x HDMI & 1 x RCA – Hembra (Blanco, Rojo, Amarillo)
Codicación de vídeo: MPEG-4 AVC/H.264
Perl: High prole 4.0
Resolución: 1920x1080-30p for HDMI / PAL 720x576@25fps
Soporte HDCP: ON/OFF seleccionable
Audio: HDMI & Mono/Estéreo
Standard: MPEG-1 capa II
Audio Bit Rate: 64, 96, 128, 192, 256, 320, 384 kbps
Nivel: 0.5Vpp a 1.0Vpp ajustable

10

ES

Codicador H.264

Estándard: MPEG-4 AVC/H.264
Tasa de bits: 1 – 19 Mb/s ajustable
Parámetros congurables: Service Name, Service ID, Video PID,
Audio PID, PMT PID

Procesado Transport Stream

Regeneración automática: NIT,PAT,CAT,SDT, PMTs, EITs tables
Parámetros congurables: TS ID, Original Network ID, Network ID,
Provider Name
Soporte LCN: Sí
Proveedores de LCN: Nordin, ITC/UK, EICTA/Europe, New Zealand

Salida DVB-T

Estándard: EN 300 744
Ancho de banda: 5,6,7,8 MHz
Modo: 2K,8K
Constelación: QPSK,16QAM, 64QAM
Intervalo de guarda: 1/4, 1/8, 1/16, 1/32
Code Rate: 1/2, 2/3, 3/4, 5/6, 7/8

Salida RF

Tipo: RF DVB-T (COFDM)
Frecuencias de salida: 174…862MHz
Nivel de salida: 90dbμV máx.
Conector: 75Ω - F, hembra
Atenuador de salida: 0…20dB
MER: 35dB (Típico)
Shoulder Attenuation: >45dBc
Pérdida loop-through de salida: <1dB
Conectores: 2 x F - female

Interfaz de programación

SSDisplay + teclado, interfaz USB

General

Fuente de alimentación: +12VDC
Consumo Fuente de alimentación: 400 mA max.
Temperatura de funcionamiento: 0 ºC to 50 ºC
Temperatura de almacenamiento: -10 ºC to +70 ºC
Humedad: Up to 90%
Dimensiones: 205 x 101,80 x 41mm
Peso: 0.3Kg

11

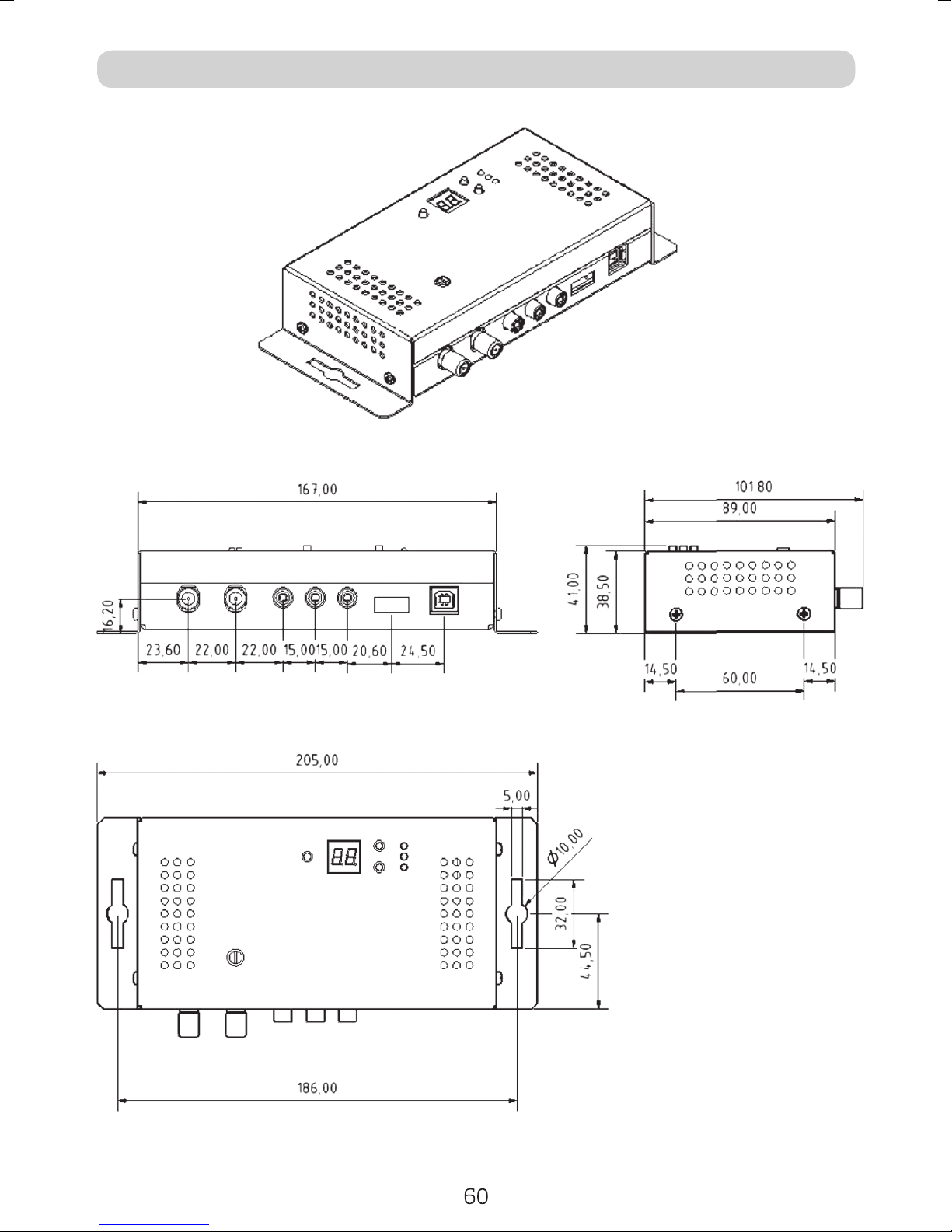

5. DIMENSIONES (mm)

12

ES

APÉNDICE A

El MV7480 ofrece una interfaz USB con el software adecuado (DVProbe.exe) para
la programación avanzada. El software se puede encontrar en el CD que acompaña
al MV7480.

Requisitos del Sistema

• Windows XP (SP1 o superior)

• Windows Vista

• Windows 7 (32 & 64bit)

• Windows 8 (32 & 64bit)

Conexión del dispositivo a través del software

1. Inserte el CD de software suministrado en su unidad de CD-ROM.

2. Conecte el MV7480 a través del cable USB (tipo A-macho a B-macho)

3. En caso de que Windows no puede instalar los drivers USB de forma automática,
inserte la ruta correcta de la carpeta del CD llamada “drivers USB”, que contiene los
drivers USB del MV7480.

4. Una vez que Windows haya instalado correctamente los controladores USB del
MV7480, un mensaje emergente aparece para vericar el proceso.

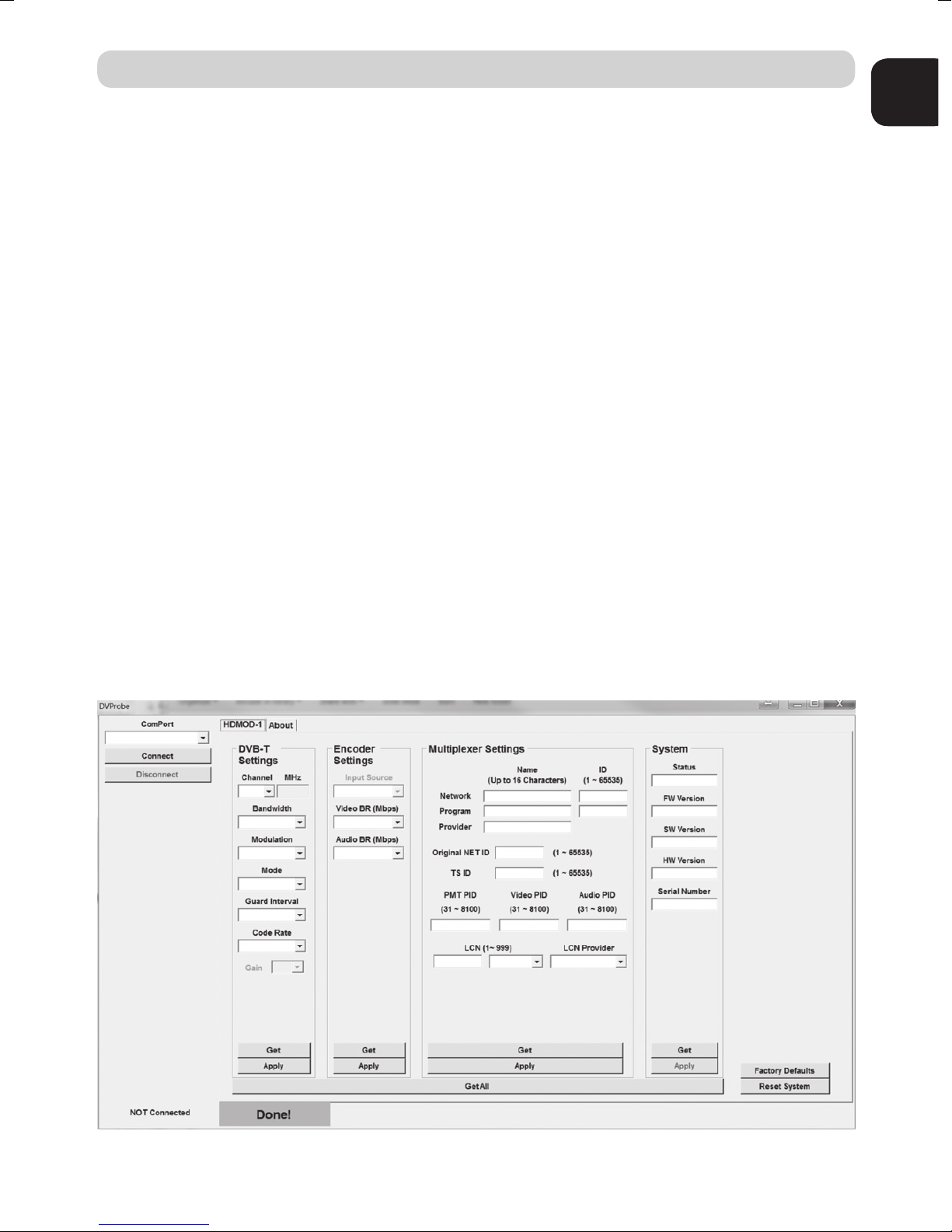

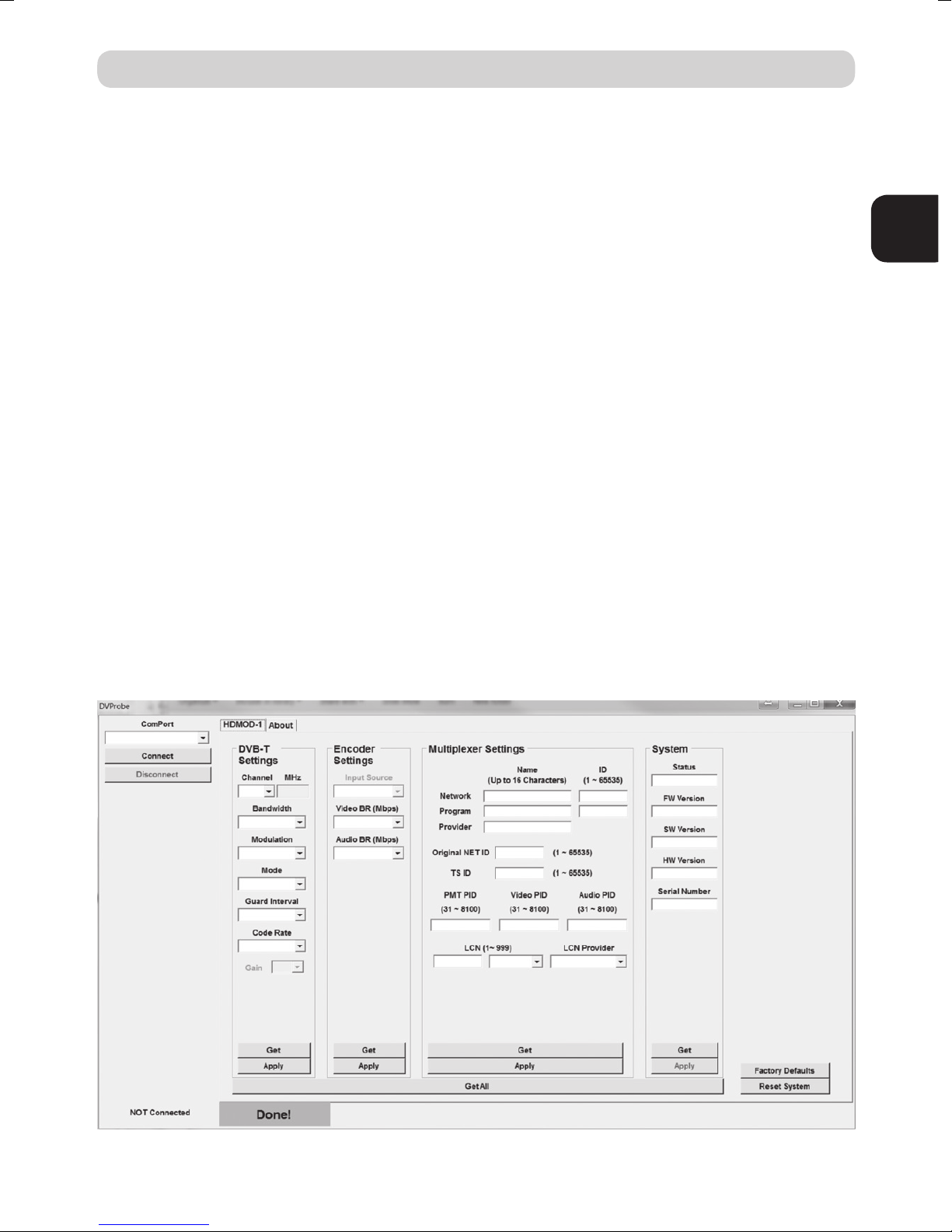

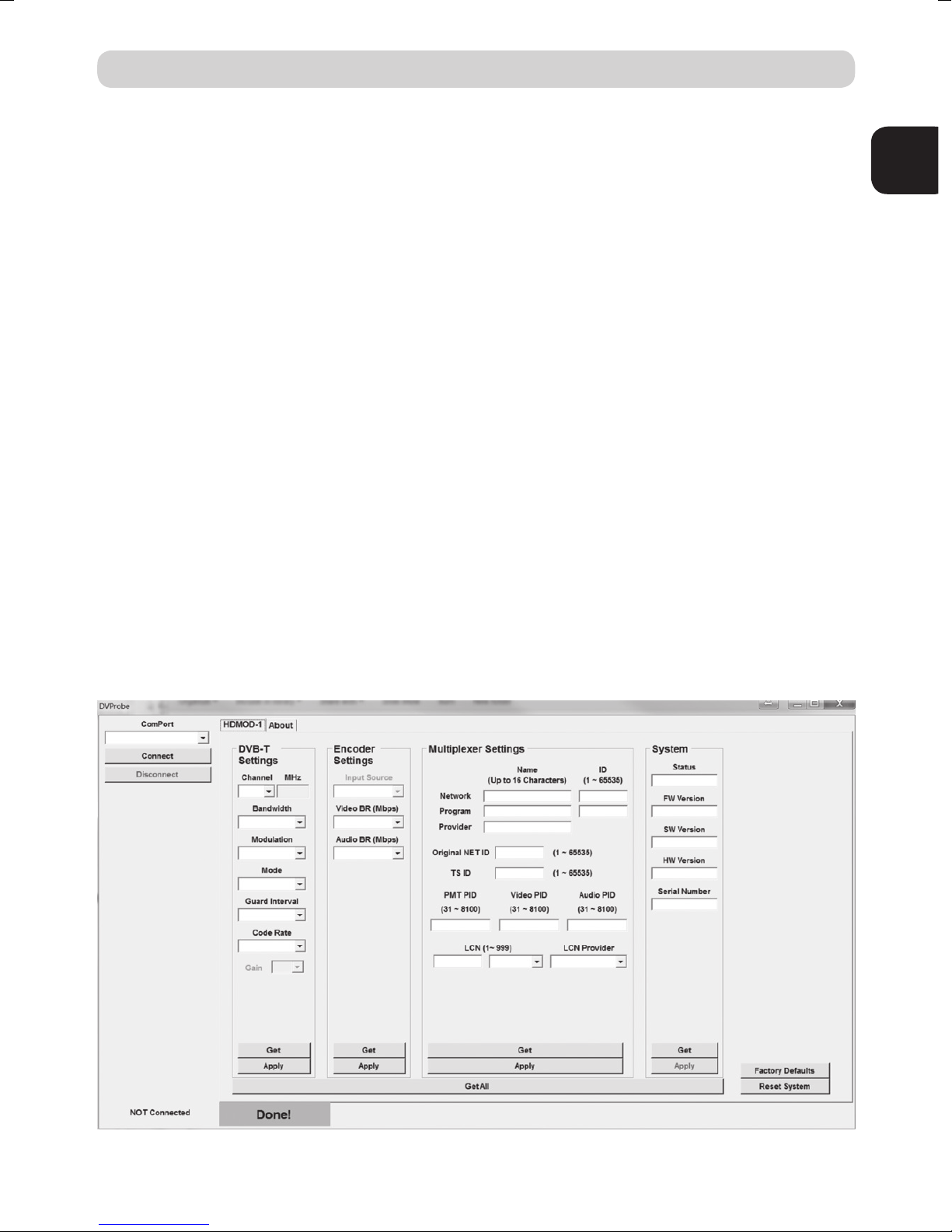

5. Ejecute el archivo DVProbe.exe y en la pantalla principal aparecerá (Figura N° 2):

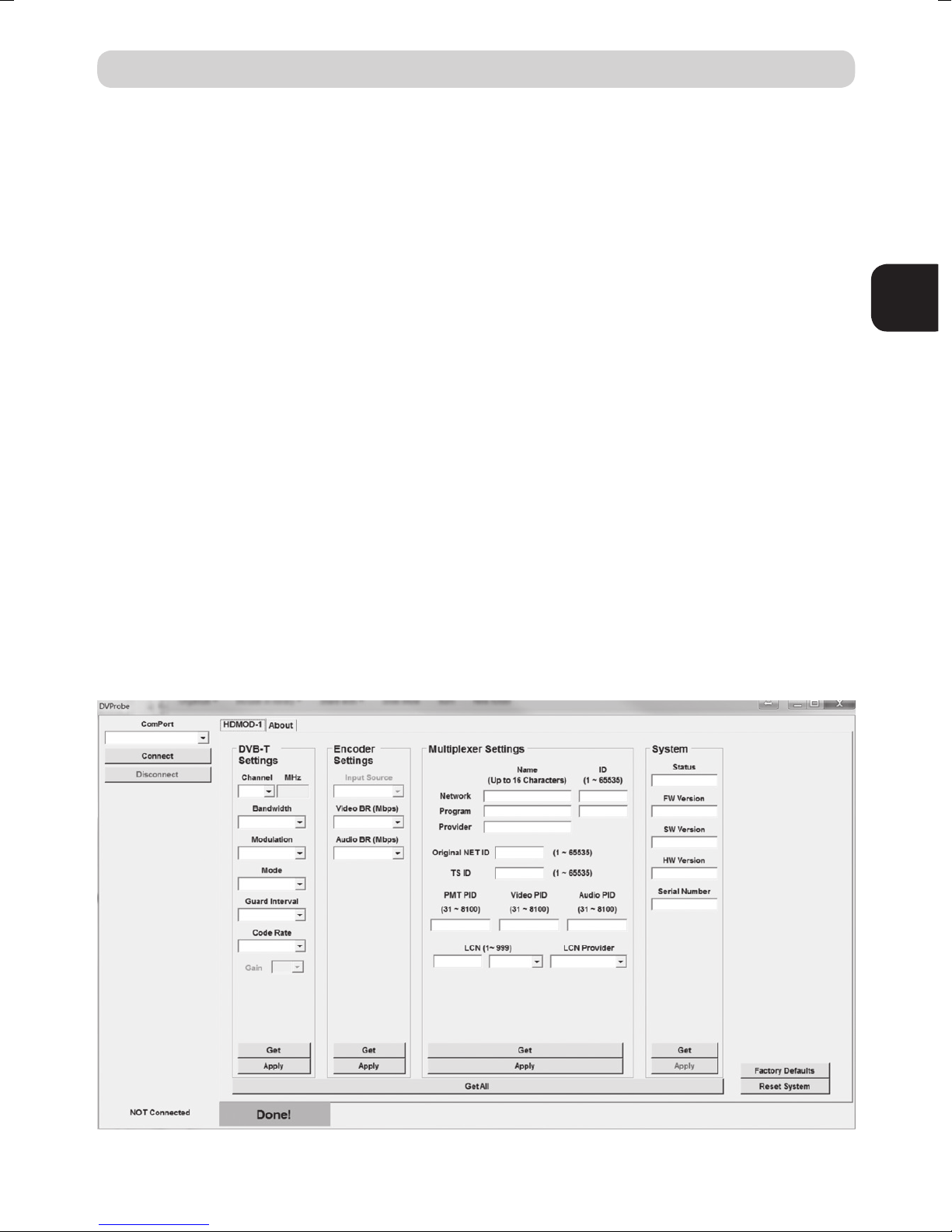

Figura Nº 2

13

Directrices del Software

1. Desde el cuadro combinado “ComPort” elija el puerto USB correcto de su PC que
conecta al MV7480 y pulse “Conectar”. Para averiguarlo, vaya al Panel de control de
su PC (sistema/hardware/administrador de dispositivos/Puertos/USB Serial Port)

2. Una vez que el software se ha conectado correctamente con el dispositivo, se des­cargará automáticamente todos los ajustes del MV7480.

3. El DVProbe consta de cuatro sub-categorías como se describe a continuación:

· Ajustes DVB-T - Parámetros en cuanto a la parte de modulador

· Conguración del codicador - Parámetros respecto el codicador H.264

· Conguración de multiplexor - Parámetros respecto a la parte múltiplex

· Ajustes del sistema - Parámetros respecto a la información del sistema

1. Ajustes DVB-T

En esta categoría el usuario es capaz de ajustar varios parámetros de la parte de
salida del modulador RF, tal como se describe a continuación:

1.1 Canal - Selección de canal de salida (VHF:5-12 & UHF:21-69)

1.2 Ancho de banda - Selección de ancho de banda

1.3 Constelación - Selección de constelación

1.4 Modulación - Selección de modulación

1.5 Intervalo de guarda - Selección de intervalo de guarda

1.6 Tasa de código - Selección de la tasa de código

2. Conguración del Codicador

En esta categoría el usuario es capaz de ajustar los parámetros del codicador H.264,
como se describe a continuación:

2.1 Fuente de entrada – Seleccione la fuente de entrada principal

2.2 Vídeo BR (Mpbs) – Ajuste la tasa de bits de vídeo

2.3 Audio BR (Kbps) – Ajuste la tasa de bits de audio

3. Conguración de multiplexor

En esta categoría el usuario es capaz de ajustar parámetros del multiplexor del
MV7480, como se describe a continuación:

3.1 Nombre de la Red + ID – Introduzca el nombre de la red + ID*

3.2 Nombre del Programa + ID – Introduzca el nombre del programa + ID

14

ES

3.3 Nombre del Proveedor - Introduzca el nombre del proveedor

3.4 Original Net ID - Ajuste el Net ID (0-65535)*

3.5 TS ID - Ajuste el Transport Stream ID (0-65535)*

3.6 PMT PID – Ajuste el valor PID

3.7 Vídeo PID – Ajuste el valor Vídeo PID

3.8 Audio PID – Ajuste el valor Audio PID

3.9 Nº LCN – Ajuste el Nº LCN (1-999) (debe estar activado primero)

3.10 Proveedor LCN - Ajuste el Proveedor de LCN

* TS ID siempre debe ser diferente entre los moduladores DVB-T en la misma red.

Advertencia!!!

· Los ajustes de modulación deben aplicarse con cuidado y con el n de tener la tasa
de bits de salida adecuada. La tasa de bits de salida (que se puede calcular a partir
de las tablas en el Apéndice B) debe ser igual o mayor que la suma total de la tasa de
bits de los codicadores.

Ejemplo: Suponiendo que seleccionamos los siguientes ajustes de modulación:

Modulación: 8K
Constelación: 16-QAM
Tasa de código: 5/6
Intervalo de guarda: 1/32
Ancho de banda: 8MHz

Tenemos una tasa de bits de salida de 20.107 Mbps de acuerdo con el Apéndice B.

Esto signica que la tasa de bits del codicador se debe ajustar de tal manera que la
tasa de bits total del codicador no exceda el límite 20.107MBps, de lo contrario se
pueden producir artefactos.
Por ejemplo, una selección válida en el caso de cuatro codicadores sería establecer
cada bitrate codicador para 5Mbps desde: 4 x 5Μbps = 20Mbps < 20.107MBps

4. Ajustes del Sistema

Esta categoría presenta información acerca de la conguración del sistema:

4.1 Estado - Muestra el estado del modulador (inactivo o en marcha)

4.2 Versión FW – Muestra la versión de rmware de la UP

4.3 SW Version – Muestra la versión de software del DVProbe

15

4.4 Versión HW – Muestra la versión del hardware de la MV7480

4.5 Número de Serie – Muestra el número de serie del dispositivo

Botones

· Al pulsar el botón “Obtener” en cualquier sub-categoría, todos los ajustes de este

categoría se descargan desde el modulador.

· Al pulsar el botón “Aplicar” en cualquier sub-categoría, todos los ajustes de esta
categoría se cargan en el modulador.

· El botón de “valores predeterminados de fábrica” establece la conguración del mo­dulador a los valores de fábrica.

· El botón “Restablecer Sistema” se aplica un reset al modulador.

APÉNDICE B

Tasa de bits DVB-T (Mbit/s) para 8 MHz de ancho de banda (sistemas no jerárquicos)

Modulación

QPSK

16-QAM

Tasa de

Código

1/2 4.976 5.529 5.855 6.032

2/3 6.635 7.373 7.806 8.043

3/4 7.465 8.294 8.782 9.048

5/6 8.294 9.216 9.758 10.053

7/8 8.709 9.676 10.246 10.556

1/2 9.953 11.059 11.709 12.064

2/3 13.271 14.745 15.612 16.086

3/4 14.929 16.588 17.564 18.096

5/6 16.588 18.431 19.516 20.107

7/8 17.418 19.353 20.491 21.112

1/2 14.929 16.588 17.564 18.096

1/4 1/8 1/16 1/32

Intervalo de Guarda

2/3 19.906 22.118 23.419 24.128

64-QAM

3/4 22.394 24.882 26.346 27.144

5/6 24.882 27.647 29.273 30.160

7/8 26.126 29.029 30.737 31.668

16

ES

Tasa de bits DVB-T (Mbit/s) para 7 MHz de ancho de banda (sistemas no jerárquicos)

Modulación

QPSK

16-QAM

Tasa de

Código

1/2 4.354 4.838 5.123 5.278

2/3 5.806 6.451 6.830 7.037

3/4 6.532 7.257 7.684 7.917

5/6 7.257 8.064 8.538 8.797

7/8 7.620 8.467 8.965 9.237

1/2 8.709 9.676 10.246 10.556

2/3 11.612 12.902 13.661 14.075

3/4 13.063 14.515 15.369 15.834

5/6 14.515 16.127 17.076 17.594

7/8 15.240 16.934 17.930 18.473

1/2 13.063 14.515 15.369 15.834

1/4 1/8 1/16 1/32

Intervalo de Guarda

2/3 17.418 19.353 20.491 21.112

64-QAM

3/4 19.595 21.772 23.053 23.751

5/6 21.772 24.191 25.614 26.390

7/8 22.861 25.401 26.895 27.710

Tasa de bits DVB-T (Mbit/s) para 6 MHz de ancho de banda (sistemas no jerárquicos)

Intervalo de Guarda

Modulación

QPSK

Tasa de

Código

1/2 3.732 4.147 4.391 4.524

2/3 4.976 5.529 5.855 6.032

3/4 5.599 6.221 6.587 6.786

5/6 6.221 6.912 7.318 7.540

1/4 1/8 1/16 1/32

7/8 6.532 7.257 7.684 7.917

17

1/2 7.465 8.294 8.782 9.048

2/3 9.953 11.059 11.709 12.064

16-QAM

64-QAM

3/4 11.197 12.441 13.173 13.572

5/6 12.441 13.824 14.637 15.080

7/8 13.063 14.515 15.369 15.834

1/2 11.197 12.441 13.193 13.572

2/3 14.929 16.588 17.564 18.096

3/4 16.796 18.662 19.760 20.358

5/6 18.662 20.735 21.995 22.620

7/8 19.595 21.772 23.053 23.751

18

MV7480

Modulateur DVB-T Full HD

FRANÇAIS

Le visuel peut être différent du produit final

1- INFORMATIONS ET PRÉCAUTIONS DE SÉCURITÉ

LIRE LES CONSIGNES DE SÉCURITÉ CI-DESSOUS AVANT L’UTILISATION DE
L’APPAREIL

ATTENTION

Les précautions de sécurité suivantes doivent être respectées an d’éviter
un incendie ou électrocution. Précautions de sécurité comprennent, mais
ne sont pas limités à ce qui suit:

Alimentation / Cordon d’alimentation

· Utilisez l’appareil uniquement dans la plage de tension dénie comme appropriée
par le fabricant.

· Vériez régulièrement le connecteur d’alimentation et retirez saleté ou la poussière
qui se sont accumulés.

· Utilisez uniquement le cordon d’alimentation fourni avec votre appareil.

· Ne pas faire fonctionner l’appareil ou brancher le cordon d’alimentation si celui-ci

est cassé, fendu, ou endommagé.

· Ne placez pas le cordon d’alimentation près d’appareils de chauage. Ne tirez pas et
ne placer pas des objets lourds sur le produit. Gardez-le hors de portée des enfants.

· Assurez-vous que l’appareil est branché dans une prise correctement mise à la te­rre. Mise à la terre insusante peut causer une électrocution.

· Débranchez soigneusement toutes les prises en tirant sur la che et non sur le cor­don. Assurez-vous que le commutateur d’alimentation de l’appareil est éteint avant
de retirer le cordon de la prise.

· Débranchez le cordon d’alimentation lorsque l’appareil est inutilisé pendant de lon­gues périodes ou pendant les orages.

· Ne pas raccorder l’appareil à une prise multiple pour éviter une surchaue de la
prise.

Démontage

· Cet appareil contient des pièces qui ne peuvent pas être réparés par l’utilisateur. Ne
pas démonter ou tenter de réparer car cela annulera toutes les garanties. Prière de
contacter le fabricant si vous rencontrez des problèmes avec votre appareil.

Eau / humidité

· Ne laissez pas l’appareil dans un endroit humide ou près de l’eau.

· Ne pas brancher / débrancher l’appareil avec les mains mouillées.

20

FR

Feu

· Ne jamais placer une bougie ou d’une autre source de feu sur l’appareil car elles
pourraient tomber et provoquer un incendie.

· Si le cordon d’alimentation ou le connecteur d’alimentation sont endommagés ou
détruits, ou si il y a une perte soudaine de l’image en cours de fonctionnement, ou si
vous remarquez une odeur étrange ou de fumée eteindre immediatement l’appareil,
débrancher l’alimentation puis contacter les services techniques du fournisseur.

Installation / Stockage

· Cet appareil contient des pièces électroniques de haute précision. Pour garantir des
performances optimales et éviter les dommages, ne le rangez pas dans un endroit
où il peut recueillir la saleté, conduit, peluches, etc. Ne pas l’exposer à la chaleur ou
le froid extrême (par exemple en plein soleil, à proximité d’un chauage ou dans la
voiture pendant le jour). Placez l’appareil dans un endroit sûr pour éviter les chutes.

· Avant de déplacer l’appareil, débranchez toujours tous les câbles d’abord.

· Lors de l’installation, assurez-vous que la prise est proche. En cas de dysfonction-

nement, mettre l’appareil hors tension et débranchez le cordon d’alimentation. Lors­que l’appareil est inutilisé pendant une longue période, assurez-vous que le cordon
d’alimentation est débranché.

Connection

· Avant de raccorder l’appareil à d’autres appareils électroniques, mettez toujours
hors tension et débranchez tous les appareils.

Entretien

· Ne renversez pas de liquide sur l’appareil. Ne pas utiliser de diluants ou liquide vo­latil pour nettoyer l’appareil. Utilisez un chion doux légèrement humide et laissez
l’appareil sécher complètement avant de l’utiliser à nouveau.

Manipulation

· N’introduisez pas votre doigt dans les ouvertures de l’ appareil.

· Ne jamais mettre du papier, des pièces métalliques ou d’autres objets dans les

ouvertures. Si vous soupçonnez qu’il y a des objets étrangers dans votre appareil,
éteignez et débranchez le cordon d’alimentation. Contactez le service après ventes
du fabricant.

· Ne pas marcher ou placer des objets lourds dessus de l’appareil. Pour éviter des
dommages matériels, manipuler tous les boutons, connecteurs et commutateurs
doucement.

21

2. INTRODUCTION

Félicitations pour l’achat du MV7480. Vous possédez maintenant un modulateur
DVB-T HD de haute qualité. Pour tirer le meilleur parti de votre achat, prennez le
temps de lire attentivement ce

3. INSTRUCTIONS

3.1 DESCRIPTION

Le MV7480 est un modulateur de haute qualité DVB-T qui accepte une entrée HDMI
ou audio stéréo analogique du signal / CVBS et le convertit en DVB-T sur sa sortie
RF. L’excellente qualité d’image (Full HD 1920 * 1080-30p) et la qualité de modu­lation (MER ~ 35dB) du MV7480 en font la solution idéale pour la distribution en
signaux de numériques HD ou analogiques provenant par exemple un lecteur DVD,
un décodeur ou un appareil photo dans un réseau collectif utilisant la technologie
DVB-T.
L’utilisateur a la possibilité de régler l’appareil soit en utilisant l’acheur LED frontal
et le clavier pour une installation rapide ou de le programmer avec le logiciel appro­prié livré avec le MV7480.
Enn, le boîtier métallique de l’MV7480 fournit une excellente protection électro­magnétique et mécanique permet une grande dissipation thermique.

3.2 CARACTÉRISTIQUES

· Haute qualité et performance

· Entrées CVBS et HDMI

· Spectre RF Très propre

· MER : ~ 35dB

· Sortie RF : fréquences 174 ... 862 MHz

· H.264 HD codeur 1-19Mbps

· Prise en charge HDCP (ON / OFF sélectionnable)

· Interface très conviviale pour une installation rapide

· Port USB pour la programmation avancée

· Alimentation externe

22

FR

3.2.1 Fonctions de réinitialisation automatique et surveillance

Au cours du fonctionnement normal du MV7480, le processeur principal surveille
toutes les parties internes, an de contrôler que le dispositif fonctionne normale­ment. Dans le cas d’erreur ou d’une défaillance interne, le MV7480 déclenche immé­diatement la procédure de récupération en réinitialisant l’appareil ou le dispositif.
Enn, des horloges de surveillance veillent à ce que l’appareil soit réinitialisé en cas
de défaillance de l’alimentation secteur.

3.2.2 Boutons verrouillage mécanisme

Le MV7480 verrouille les touches après une minute d’inactivité pour éviter des
manœuvres accidentelles. Deux points rouges sur l’écran LED notient à l’utilisateur
que les touches sont verrouillées. Pour les déverrouiller, l’utilisateur doit appuyer si­multanément sur les touches UP + DOWN pendant 5 secondes.

3.2.3 Mode de détection de source

Lorsque le MV7480 détecte une source d’entrée (par exemple. De l’entrée HDMI),
il désigne cette source comme source prioritaire. En cas de défaillance de la source
prioritaire, le MV7480 commutera automatiquement sur la source secondaire qui
est l’entrée CVBS.

3.2.4 Port USB pour la programmation

Le MV7480 grâce à son port USB peut être programmé avec un PC et un logiciel
approprié. Pour plus d’informations lire l’annexe A

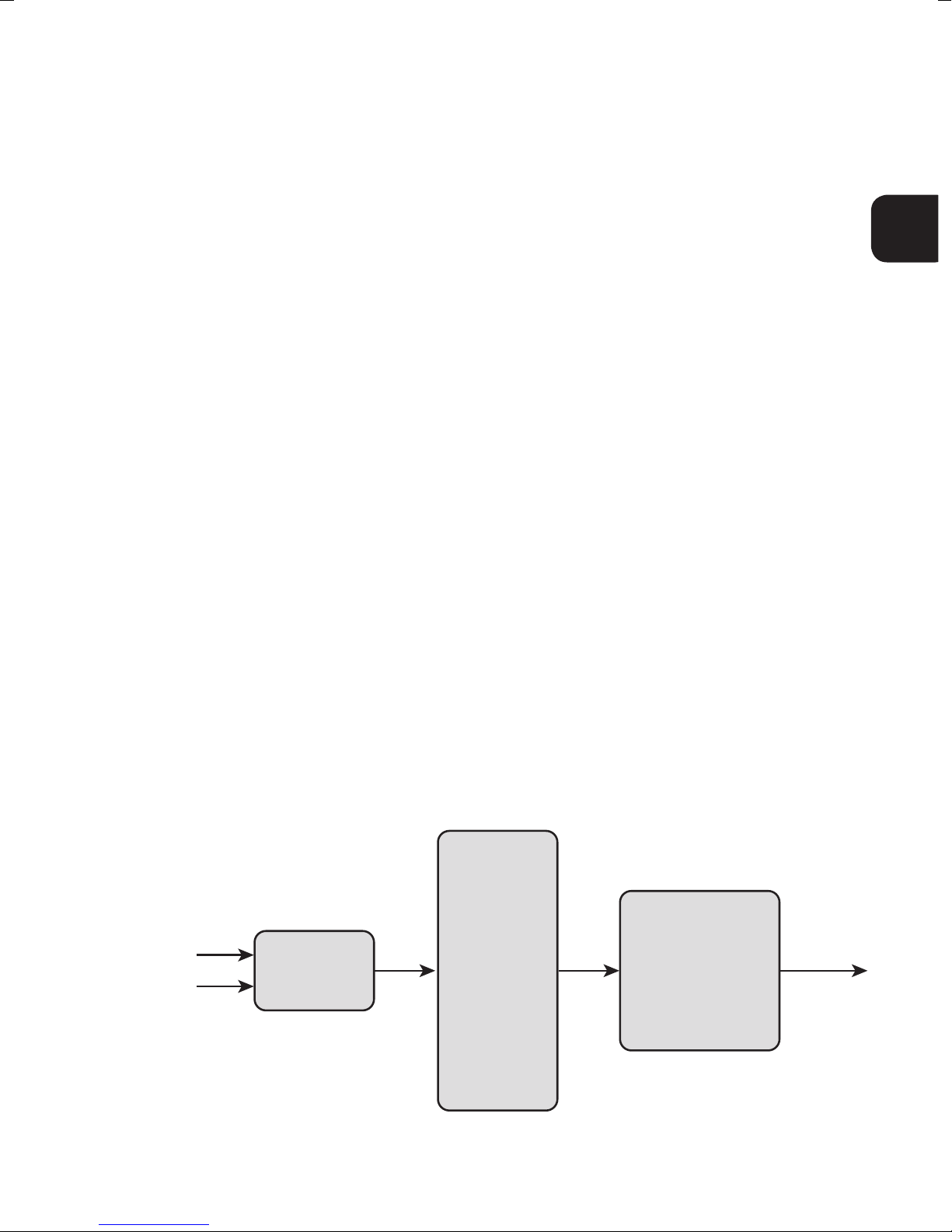

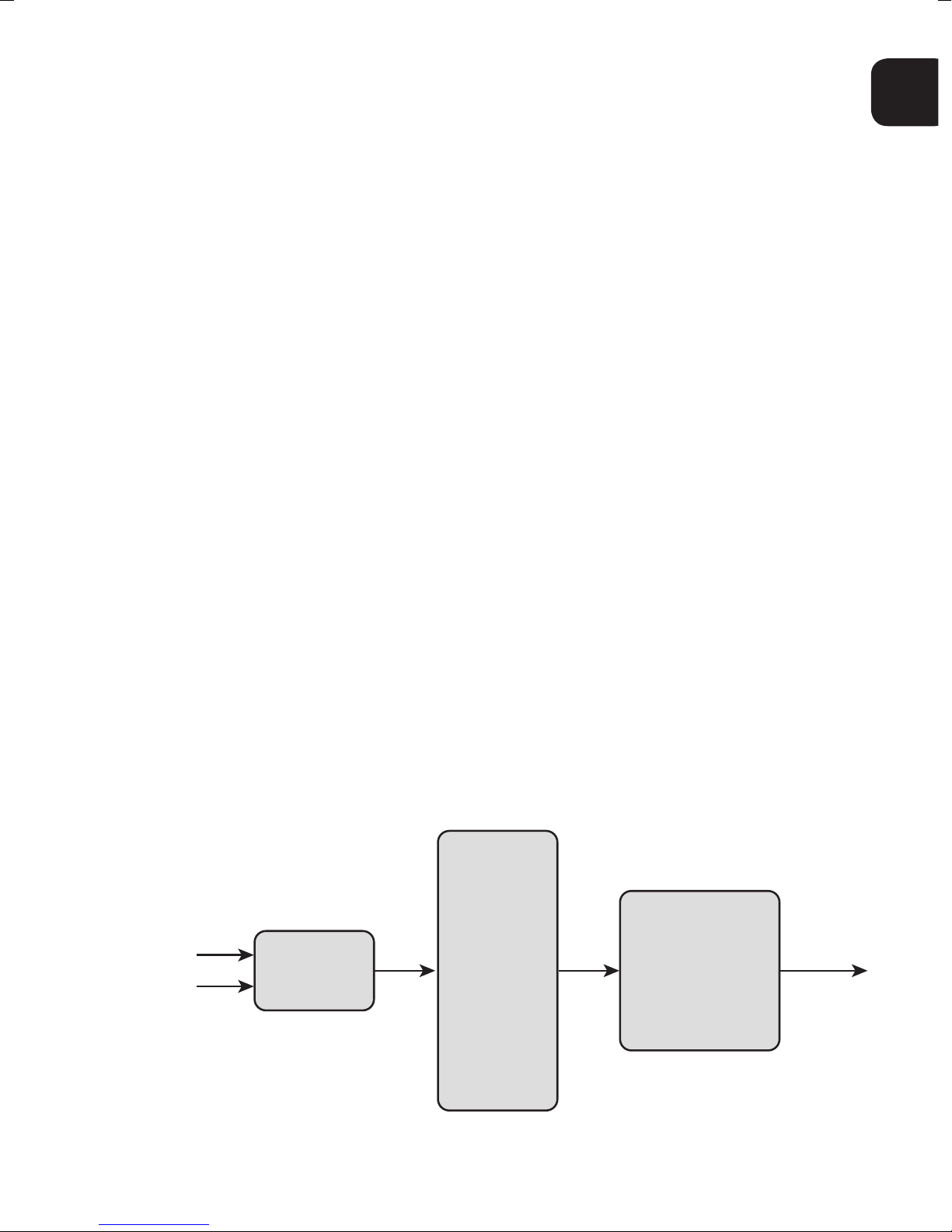

BLOCK DIAGRAM

HDMI RF-out

Audio/Video

H.264

encoder

TS Mux

DVB-T (COFDM)

modulator

23

PANNEAU AVANT

Figure Nº.1

6

31 2 4 5

1. Bouton selection Channel ou Prole

2. Écran LED

3. Boutons UP / DOWN

4. Indicateurs LED

5. Entrée +12V/2A VDC

6. Atténuateur de sortie RF 20dB

7. Entrée RF-IN

8. Sortie RF-OUT

9. Entrée CVBS

10. Entrée Audio Gauche (L)

11. Entrée Audio Droite (R)

12. Entrée HDMI

13. Port USB

13121110987

3.3 INSTALLATION

Le MV7480 peut être programmé de deux façons:

· Manuellement sur panneau frontal

· Programmé depuis un PC via le port USB

24

FR

3.3.1 Installation manuel sur panneau frontal

L’utilisateur peut installer plusieurs MV7480s très rapidement et facilement à l’aide
de l’écran LED et des boutons de la face avant de l’appareil, en suivant les étapes
ci-dessous:

1ère étape

Alimenter le MV7480 en connectant l’alimentation externe. Le MV7480 met 20­30secs pour se lancer. L’écran LED (No2 / Figure n ° 1) ache l’état d’initialisation.

2nd Step

Choisissez “mode Chanel” en appuyant sur le bouton Prol/ Channel (n° 1 / Figure
n° 1) et la LED “Channel “ sera allumée

3ème étape

Régler la puissance de sortie en utilisant l’atténuateur de sortie RF 20dB.

4ème étape

Choisissez mode “Prol” en appuyant sur le bouton Prol /Channel (n° 1 / Figure n°

1) et la LED ‘’Prol “ sera allumée

Gestion des ‘’Prole’’

Dans une installation tous les modulateurs (ou Mux) ont besoin d’avoir diérentes
valeurs de champs pour éviter les conits lors de la recherche automatisée des chaî­nes sur les téléviseurs.

Program Name Service ID TS ID

Pour cette raison, l’utilisateur doit toujours sélectionner un autre numéro de prol
dans chaque modulateur à partir du numéro # 1. Par exemple: pour installer trois mo­dulateurs dans un réseau de distribution TV. Pour la 4eme étape nous allons entrer:

· Prol ΜN° 1 pour le 1er modulateur

- Nom du programme DTV 1

- Service ID = 1

- TS ID = 2210

· Prol ΜN° 2 pour le 2eme modulateur

- Nom du programme DTV 2

- Service ID = 2

- TS ID = 2211

25

· Prol N° 3 pour le 3ème modulateur

- Nom du programme DTV 3

- Service ID = 3

- TS ID = 2212

En conséquence, tous les modulateurs ci-dessus ont des valeurs diérentes pour les
diérents champs.

Attention!!!

· Chaque fois que vous choisissez un autre numéro de ’’Prole’’ le MV7480 fera une
réinitialisation complète qui prend 20-30 secondes.

· La programmation PC permet de régler des valeurs personnalisées pour chaque
champ.

· La LED ‘’HDMI” indique l’état de verrouillage de l’entrée HDMI.

3.3.2 Installation à l’aide de l’interface USB

Le MV7480 possède un port USB pour une programmation avancée via PC.
Pour plus d’informations voir l’annexe A.

Activation/Désactivation HDCP

Appuyez sur le bouton Channel/Prole pendant 5 secondes. Le témoin clignote et le
modulateur passe de HDCP Activé/Désactivé

4. CARACTÉRISTIQUES TECHNIQUES

Entrées

Type: 1 x HDMI & 1 x CVBS
Connecteur: 1 x HDMI & 1 x RCA – Femelle (Blanc, Rouge, Jaune)
Video coding: MPEG-4 AVC/H.264
Prole: High prole 4.0
Résolution: 1920x1080-30p for HDMI / PAL 720x576@25fps
HDCP support: ON / OFF sélectionnable
Audio: HDMI & Mono/Stereo
Standard: MPEG-1 Layer II
Taux Audio : 64, 96, 128, 192, 256, 320, 384 kbps
Niveau: 0.5Vpp to 1.0Vpp réglable

26

FR

Encodeur H.264

Standard: MPEG-4 AVC/H.264
Taux: 1 – 19 Mb/s Réglable
Paramètres réglables: Nom du Service, Service ID, Vidéo PID,
Audio PID, PMT PID

Transport Stream Processing

Régénération Automatique: NIT,PAT,CAT,SDT, PMTs, EITs tables
Paramètres Réglables: TS ID, Original Network ID, Network ID,
Provider Name
LCN: Oui
Types LCN: Nordin, ITC/UK, EICTA/Europe, New Zealand

Sortie DVB-T

Standard: EN 300 744
Largeur de bande: 5,6,7,8 MHz
Mode: 2K,8K
Constellation: QPSK,16QAM, 64QAM
Intervalle de Garde: 1/4, 1/8, 1/16, 1/32
Taux Viterbi: 1/2, 2/3, 3/4, 5/6, 7/8

Sortie RF

Type: RF DVB-T (COFDM)
Fréquences de sortie: 174…862MHz
Niveau de Sortie: 90dbμV max.
Connecteur: 75Ω - F, femelle
Attenuateur de Sortie: 0…20dB
MER: 35dB (Typique)
Attenuation: >45dBc
Pertes de passage: <1dB
Connecteurs: 2 x F - femelle

Interface de Programmation

Écran LED + Clavier, Port USB

Général

Alimentation: +12VDC
Consommation: 400 mA max.
Température de Fonctionnement: 0 ºC to 50 ºC
Température de stockage: -10 ºC to +70 ºC
Humidité: Max 90%
Dimensions: 205 x 101,80 x 41mm
Poids: 0.3Kg

27

5. DIMENSIONS (mm)

28

FR

ANNEXE A

Le MV7480 est programmable via le port USB avec le logiciel dédié (DVProbe.exe).
Le logiciel est sur CD qui accompagne le MV7480.

Systèmes compatibles

· Windows XP (SP1 ou supérieur)

· Windows Vista

· Windows 7 (32 et 64 bits)

· Windows 8 (32 et 64 bits)

Installation

1. Insérez le CD fourni avec le MV7480 dans votre lecteur de CD-ROM.

2. Raccorder le MV7480 via le câble USB (A-mâle-mâle de type B) à votre PC.

3. Dans le cas où Windows ne peut pas installer les pilotes USB automatiquement
lors l’installation du programme, dénissez le chemin correct du dossier “USB Dri­vers”, du CD qui contient les pilotes du MV7480.

4. Une fois que Windows a installé avec succès les pilotes USB du MV7480, un mes­sage pop-up apparaît pour vérier ce processus.

5. Exécutez le chier DVProbe.exe et l’écran principal (Figure n° 2) ci-dessous appa­raîtra:

Figure No.2

29

Description du Logiciel

1. Dans la zone de liste déroulante “ComPort” choisissez le port USB approprié sur
votre PC qui relie le MV7480 et appuyez sur “Connect”. Pour le savoir, allez dans le
Panneau de conguration de votre PC (System Manager/hardware/Device/Ports/
USB Serial Port).

2. Une fois que le logiciel est correctement connecté à l’appareil, il téléchargera auto­matiquement tous les paramètres de la MV7480.

3. Le DVProbe se compose de quatre sous-catégories, comme décrit ci-dessous:

· DVB-T Settings - Paramètres concernant la partie modulateur

· Encoder Setting - Paramètres concernant l’encodeur H.264

· Multiplexer settings - Paramètres concernant la partie multiplex

· System - Paramètres concernant les informations système

1. DVB-T Settings

Dans cette catégorie, l’utilisateur peut régler les paramètres du modulateur RF de
sortie:

1.1 Channel - chaînes de sortie (VHF: 5-12 et UHF: 21-69)

1.2 Bandwidth – largeur de bande

1.3 Constellation – Type Constellation
1,4 Modulation - Modulation

1.5 Guard Interval - Intervalle de Garde

1.6 Code Rate - Taux

2. Encoder Settings

Dans cette catégorie, l’utilisateur peut régler les paramètres de l’encodeur H.264:

2.1 Input source - Sélectionnez la source d’entrée prioritaire

2.2 Vidéo BR (Mpbs) - Réglez le débit vidéo

2.3 Audio BR (Kbps) - Réglez le débit audio

3. Multiplexer Settings

Dans cette catégorie, l’utilisateur peut régler les paramètres de multiplexage:

3.1 Network Name + ID - Saisissez le nom du réseau + Identiant *

3.2 Program name + ID - Entrez le nom du programme + Identiant

3.3 Provider Name - Entrez le nom de l’opérateur

3.4 Original Net ID - Réglez l’ Identiant réseau (0-65535) *

30

FR

3.5 TS ID - Réglez l’ Identiant Transport Stream (0-65535) *

3.6 PID PMT - Réglez la valeur PID

3.7 Vidéo PID - Réglez la valeur PID vidéo

3.8 Audio PID - Réglez la valeur PID audio

3.9 LCN No - Réglez le numéro de LCN (1-999)

(doit être activé en premier)

3.10 LCN fournisseur - Réglez le fournisseur LCN
* TS ID doit toujours être diérente entre les modulateurs DVB-T dans un même
réseau.

ATTENTION!!!

· Les paramètres de modulation doivent être dénis avec soins et dans le but d’avoir
le débit de sortie désiré. Le débit de sortie (qui peut être calculée à partir des ta­bleaux de l’annexe B) doit être égal ou supérieure à la somme totale du débit des
codeurs.

Exemple: En supposant que nous choisissons les paramètres de modulation sui­vants:
Modulation: 8K
Constellation: 16-QAM
Taux : 5/6
Intervalle de garde: 1/32
Bande passante: 8MHz

Nous avons un débit de sortie de 20.107 Mbps selon l’annexe B.
Cela signie que le débit doit être réglé de telle sorte que le débit total ne dépasse pas
la limite 20.107 MBps, sinon interférences peuvent survenir.
Par exemple, la bonne sélection dans le cas de quatre encodeurs serait de régler
chaque débit sur 5Mbps soit : 4 x 5Μbps = 20Mbps <20.107MBps

4. Paramètres Système

Cette catégorie ache les paramètres système:

4.1 Status - Présente l’état du modulateur (Idle ou Running)

4.2 FW Version - Version du Logiciel de l’UP

4.3 SW Version - Version du logiciel de l’DVProbe

4.4 HW Version - Version du matériel MV7480

4.5 Serial Number - Numéro de série de l’appareil

31

Boutons

· En appuyant sur le bouton “Get” dans une sous-catégorie, tous les paramètres de

cette catégorie sont téléchargés à partir du modulateur.

· En appuyant sur le bouton “Apply” dans toute la sous-catégorie, tous les paramè­tres de cette catégorie sont téléchargés vers le modulateur.

· Le bouton “Factory Default” permet de restorer les réglages usine du modulateur.

· Le bouton “Reset System” réinitialise le modulateur.

ANNEXE B

Débits DVB-T (Mbit/s) pour une largeur de bande 8 MHz

Intervalle de Garde

Modulation Taux

1/4 1/8 1/16 1/32

QPSK

16-QAM

64-QAM

1/2 4.976 5.529 5.855 6.032

2/3 6.635 7.373 7.806 8.043

3/4 7.465 8.294 8.782 9.048

5/6 8.294 9.216 9.758 10.053

7/8 8.709 9.676 10.246 10.556

1/2 9.953 11.059 11.709 12.064

2/3 13.271 14.745 15.612 16.086

3/4 14.929 16.588 17.564 18.096

5/6 16.588 18.431 19.516 20.107

7/8 17.418 19.353 20.491 21.112

1/2 14.929 16.588 17.564 18.096

2/3 19.906 22.118 23.419 24.128

3/4 22.394 24.882 26.346 27.144

5/6 24.882 27.647 29.273 30.160

7/8 26.126 29.029 30.737 31.668

32

FR

Débits DVB-T (Mbit/s) pour une largeur de bande 7 MHz

Intervalle de Garde

Modulation Taux

1/4 1/8 1/16 1/32

1/2 4.354 4.838 5.123 5.278

2/3 5.806 6.451 6.830 7.037

QPSK

16-QAM

64-QAM

3/4 6.532 7.257 7.684 7.917

5/6 7.257 8.064 8.538 8.797

7/8 7.620 8.467 8.965 9.237

1/2 8.709 9.676 10.246 10.556

2/3 11.612 12.902 13.661 14.075

3/4 13.063 14.515 15.369 15.834

5/6 14.515 16.127 17.076 17.594

7/8 15.240 16.934 17.930 18.473

1/2 13.063 14.515 15.369 15.834

2/3 17.418 19.353 20.491 21.112

3/4 19.595 21.772 23.053 23.751

5/6 21.772 24.191 25.614 26.390

7/8 22.861 25.401 26.895 27.710

Débits DVB-T (Mbit/s) pour une largeur de bande 6 MHz

Modulation Taux

1/2 3.732 4.147 4.391 4.524

2/3 4.976 5.529 5.855 6.032

QPSK

3/4 5.599 6.221 6.587 6.786

5/6 6.221 6.912 7.318 7.540

7/8 6.532 7.257 7.684 7.917

Intervalle de Garde

1/4 1/8 1/16 1/32

33

1/2 7.465 8.294 8.782 9.048

2/3 9.953 11.059 11.709 12.064

16-QAM

64-QAM

3/4 11.197 12.441 13.173 13.572

5/6 12.441 13.824 14.637 15.080

7/8 13.063 14.515 15.369 15.834

1/2 11.197 12.441 13.193 13.572

2/3 14.929 16.588 17.564 18.096

3/4 16.796 18.662 19.760 20.358

5/6 18.662 20.735 21.995 22.620

7/8 19.595 21.772 23.053 23.751

34

MV7480

Modulatore DVB-T Full HD

ITALIANO

Le schermate possono diff erire dalla versione fi nale del prodotto

1- INFORMAZIONI IMPORTANTI NORME DI SICUREZZA

LEGGERE LE SEGUENTI AVVERTENZE PRIMA DI USARE IL DISPOSITIVO

ATTENZIONE

Le seguenti precauzioni devono essere osservate per prevenire incendi o
scosse elettriche. Precauzioni di sicurezza comprendono, ma non sono li­mitate a quanto segue:

Alimentazione / cavo di alimentazione

· Utilizzare l’apparecchio solo entro l’intervallo di tensione denito a seconda dei casi
da parte del produttore.

· Di tanto in tanto controllate il connettore di alimentazione e rimuovere lo sporco o
la polvere che potrebbe essersi accumulata.

· Utilizzare solo il cavo di alimentazione fornito con l’unità.

· Non utilizzare l’unità o collegare il cavo di alimentazione se è rotto, spaccato o dan-

neggiato in alcun modo.

· Non posizionare il cavo di alimentazione accanto a dispositivi di riscaldamento. Non
tirare, collocare oggetti pesanti su di esso o danneggiarlo in alcun modo. Tenere fuo­ri dalla portata dei bambini.

· Assicurarsi che il dispositivo sia collegato in una presa a terra. Messa a terra insu­ciente può causare folgorazione.

· Sempre scollegare con attenzione tutte le spine tirando la spina e non il cavo. Assi­curarsi che l’interruttore di alimentazione dell’unità sia spenta prima di rimuovere il
cavo da una presa di corrente.

· Scollegare il cavo di alimentazione quando l’apparecchio non è in uso per lunghi
periodi di tempo o durante i temporali.

· Non collegare l’unità a un multiplo di corrente per evitare il tappo di surriscalda­mento.

Smontaggio

· Questa unità contiene parti che non possono essere riparati dall’utente. Non smon­tare o cercare di riparare il più presente annulla tutte le garanzie. Si prega di con­tattare il produttore se si vericano problemi con l’unità.

Acqua / umidità

· Non tenere l’apparecchio in un luogo umido o vicino all’acqua.

· Non collegare / scollegare l’unità con le mani bagnate.

36

IT

Fuoco

· Non collocare mai una candela o un’altra fonte di fuoco contro l’unità come potreb­be cadere e provocare un incendio.

· Se il cavo di alimentazione o il connettore di alimentazione sono danneggiati o dis­trutti, o se vi è un’improvvisa perdita di immagine durante il funzionamento, o se si
nota un odore strano o c’è fumo, spegnere immediatamente l’unità, scollegare il cavo
di alimentazione e contattare il supporto tecnico del produttore.

Installazione / Stoccaggio

· Questa unità contiene pezzi di alta precisione di elettronica. Per garantire presta­zioni ottimali ed evitare danni, non conservarlo in luoghi dove possa raccogliere lo
sporco, umidità, polvere, etc. Non esporre a calore estremo o al freddo (ad esempio
alla luce solare diretta, in prossimità di un calorifero o in macchina durante il giorno).
Posizionare l’unità in un luogo sicuro per evitare cadute.

· Prima di spostare l’unità, scollegare sempre tutti i cavi.

· Durante l’installazione dell’unità, vericare che una presa sia facilmente raggiungi-

bile. In caso di malfunzionamento, spegnere l’apparecchio e scollegare il cavo di ali­mentazione. Quando l’unità non è in uso per un lungo periodo di tempo, assicurarsi
che il cavo di alimentazione sia scollegato.

Connettività

· Prima di collegare l’unità ad altri dispositivi elettronici, spegnere sempre e scolle­gare tutte le periferiche.

Manutenzione

· Non versare liquidi sull’apparecchio. Non utilizzare diluenti o liquido volatile per pu­lire l’unità. Invece, utilizzare un panno morbido leggermente umido e lasciare l’unità
si asciughi completamente prima di utilizzare nuovamente

Manipolazione

· Non ccare il dito nelle aperture sulla vostra unità.

· Non mettere la carta, parti metalliche o altri oggetti nelle aperture della vostra uni-

tà. Se si sospetta che ci sono parti estranee nella vostra unità, spegnerla e scollegare
il cavo di alimentazione. Rivolgersi al reparto di assistenza tecnica del produttore.

· Non calpestare o collocare oggetti pesanti sulla parte superiore dell’unità. Per evi­tare di danneggiare l’hardware, gestire tutti i pulsanti, i connettori e interruttori
delicatamente.

37

2. INTRO

Congratulazioni per aver acquistato il MV7480. Ora possedete una di alta qualità,
“Casa” DVB-T HD modulatore. Per ottenere il massimo dal vostro acquisto, si prega di
prendere il tempo di leggere con attenzione il presente manuale

3. ISTRUZIONI

3.1 DESCRIZIONE

Il MV7480 è un “Home” modulatore alta qualità DVB-T, che accetta un segnale /
CVBS audio, HDMI o analogico Stereo e lo converte in un canale RF DVB-T alla sua
uscita. La qualità delle immagini (Full HD 1920 * 1080-30p) e la qualità di modulazio­ne (MER ~ 35dB) rende il MV7480 la soluzione ideale per la distribuzione di segnali
HD o TV analogici provenienti da esempio un lettore DVD, STB o telecamera in una
rete CATV utilizzando la tecnologia DVB-T.
L’utente ha la possibilità di controllare il dispositivo sia usando il SSD a bordo (Seven
Segment Display) Interfaccia e tastiera per una rapida installazione o utilizzando
l’interfaccia USB con il software appropriato che accompagna il MV7480 per la pro­grammazione anticipata.
Inne, la cassa in metallo MV7480 fornisce un’ottima schermatura elettromagneti­ca e grande dissipazione della temperatura e rigidità.

3.2 CARATTERISTICHE

· Alta qualità e prestazioni

· CVBS e ingresso HDMI (con modalità sorgente ridondante)

· Spettro RF Molto pulito

· Valore MER ~ 35dB

· Uscita RF frequenza 862MHz 174 ...

· H.264 HD bit rate encoder 1-19Mbps

· Supporto HDCP (ON / OFF selezionabile)

· Interfaccia utente molto amichevole per l’installazione rapida

· Interfaccia USB per la programmazione avanzata

· Alimentatore esterno

38

IT

3.2.1 Funzioni auto-reset e watchdog

Durante il normale funzionamento del MV7480, la CPU principale controlla tutte le
parti interne in modo da garantire che il dispositivo funzioni normalmente. In caso
di errore o modulo guasto interno, il MV7480 avvia immediatamente la procedura di
recupero reimpostando il modulo appropriato o dispositivo. Inne, timer watchdog
assicura che il dispositivo sarà resettato in caso di guasto della CPU.

3.2.2 Pulsate di blocco del dispositivo

Il MV7480 blocca il funzionamento dei suoi tasti dopo un minuto il tempo di inattivi­tà per evitare di essere spinto accidentalmente. Due puntini rossi sulla SSD notica
all’utente che il tasto interfaccia è bloccato. Per sbloccarlo, l’utente deve premere
contemporaneamente i tasti UP + GIU ‘per 5 secondi.

3.2.3 Modalità di sorgente di ingresso ridondante

Quando il MV7480 rileva una valida fonte d’ingresso proveniente (ad es. dall’ ingres­so HDMI), sarà “contrassegnata” questa fonte come fonte primaria. In caso di guasto
della fonte primaria, il MV7480 passerà automaticamente alla sorgente secondaria
che nel nostro caso è l’input CVBS.

3.2.4 Interfaccia USB per programmazione avanzata

Il MV7480 fornisce un’interfaccia USB con il software appropriato per la program­mazione avanzata. Per maggiori informazioni si prega di leggere l’Appendice A.

DIAGRAMMA A BLOCCHI

HDMI RF-out

Audio/Video

H.264

encoder

TS Mux

DVB-T (COFDM)

modulator

39

PANELLO FRONTALE

Figura Nº 1

6

31 2 4 5

1. Canale o Prolo pulsante di selezione

2. Segment Display

3. UP / DOWN

4. Indicatori LED

5. Ingresso VDC 5. + 12V / 2A

6. Uscita attenuatore 6. 20dB RF

7. RF-IN loop-through

8. Uscita principale RF-OUT

9. Ingresso CVBS

10. Ingresso canale audio sinistro

11. Ingresso canale audio destro

12. Ingresso HDMI

13. Ingresso USB

13121110987

3.3 INSTALLATIONE

The MV7480 può essere programmato con uno dei seguenti modi:

· Dal display del pannello frontale

· Dall’interfaccia USB

40

IT

3.3.1 Installazione utilizzando il display del pannello frontale

L’utente è in grado di installare molto facilmente e velocemente moduli MV7480s
utilizzando l’SSD + Pulsante interfaccia del pannello frontale del dispositivo, se­guendo la seguente procedura:

1° Passo

Accendere il MV7480 collegando l’alimentatore esterno. Il MV7480 si inizializzerà
in 20-30secs. L’SSD (Seven Segment Display - Nº 2 / Figura N° 1) descrive lo stato
di inizializzazione.

2° Passo

Scegliere “Modalità Canale” premendo il pulsante Canale / Prolo (Nº 1 / Figura N° 1)
e il “Canale LED” si accende.

3° Passo

Regolare la potenza in uscita utilizzando l’uscita dell’attenuatore da 20dB.

4° Passo

Scegliere “Modalità Prolo” premendo il pulsante Canale / Prolo (Nº 1 / Figura N° 1)
e il “Prolo LED” si accenderà

Come funzionano i Proli

In un impianto tutti i modulatori (o Mux in generale) devono avere diversi valori dei
seguenti campi per evitare conitti nella scansione automatizzata dei televisori:

Program Name Service ID TS ID

Per questo motivo, l’utente deve sempre seleziona un diverso numero di prolo in
ogni modulatore a partire dal numero # 1.
Es. Diciamo che vogliamo installare tre modulatori in una rete CATV. Nel Passo No 4
sceglieremo:

· Prolo 1 per il primo modulatore

- che signica: Nome Programma = DTV 1

- che signica: Servizio ID = 1

- che signica: TS ID = 2210

· Prolo 2 per il secondo modulatore

- che signica: Nome Programma = DTV 2

- che signica: Servizio ID = 2

- che signica: TS ID = 2211

41

· Prolo 3 per il secondo modulatore

- che signica: Nome Programma = DTV 3

- che signica: Servizio ID = 3

- che signica: TS ID = 2212

Come risultato, tutti i modulatori di cui sopra hanno valori dierenti nei rispettivi
campi.

Attenzione!!!

· Ogni volta che si sceglie un numero diverso di Prolo l’ MV7480 farà un reset com­pleto che durerà per 20-30 secondi.

· Utilizzando l’interfaccia USB, si ha la possibilità di aggiungere valori personalizzati
ai campi di cui sopra.

· Il “LED HDMI” indica lo stato di blocco dell’ingresso HDMI.

3.3.2 Installazione utilizzando l’interfaccia USB

I’MV7480 fornisce un’interfaccia USB con il software appropriato per la program­mazione avanzata. Per maggiori informazioni si prega di leggere l’Appendice A.

Modalità HDCP spegnere / accendere

Premere il tasto / Prolo canale per 5 secondi. Il LED lampeggia alternativamente e
passare da HDCP modulatore ON / OFF

4. SPECIFICHE TECNICHE

Input

Tipo: 1 x HDMI & 1 x CVBS
Connectore: 1 x HDMI & 1 x RCA – Femmmina (Bianco, Rosso, Giallo)
CodicaVideo: MPEG-4 AVC/H.264
Prolo: High prole 4.0
Risoluzione: 1920x1080-30p for HDMI, PAL 720x576@25fps
Supporto HDCP: ON / OFF selezionabile
Audio: HDMI & Mono/Stereo
Standard: MPEG-1 Layer II
Audio Bit Rate: 64, 96, 128, 192, 256, 320, 384 kbps
Levello: 0.5Vpp a 1.0Vpp regolabile

42

IT

Encodeur H.264

Standard: MPEG-4 AVC/H.264
Bit Rate: 1 – 19 Mb/s regolabile
Parametri congurabili: Service Name, Service ID, Video PID,
Audio PID, PMT PID

Transport Stream Processing

Rigenerazione automatica: Tabelle NIT,PAT,CAT,SDT, PMTs, EITs
Parametri congurabili: TS ID, Original Network ID, Network ID,
Nome Provider
Supporto LCN: Si
Provider LCN: Nordin, ITC/UK, EICTA/Europe, New Zealand

DVB-T Output

Standard: EN 300 744
Larghezza di banda: 5,6,7,8 MHz
Mode: 2K,8K
Costellazione: QPSK,16QAM, 64QAM
Intervallo di guardia: 1/4, 1/8, 1/16, 1/32
Code Rate: 1/2, 2/3, 3/4, 5/6, 7/8

RF Output

Tipo: RF DVB-T (COFDM)
Frequenza Output: 174…862MHz
Livello Output: 90dbμV max.
Connettore: 75Ω - F, female
Attenuatore Output: 0…20dB
MER: 35dB (Typical)
Attenuazione Shoulder: >45dBc
Output loop-through loss: <1dB
Connectori: 2 x F - female

Interfaccia Programmazione

SSDisplay + keypad USB interface

Generale

Alimentazioni: +12VDC
Consumo Alimentazione: 400 mA max.
Temperatura Operativa: 0 ºC to 50 ºC
Temperature Stoccaggio: -10 ºC to +70 ºC
Umidità: Up to 90%
Dimensioni: 205 x 101,80 x 41mm
Peso: 0.3Kg

43

5. DIMENSIONS (mm)

44

IT

APPENDICE A

La MV7480 ore un’interfaccia USB con il software appropriato (DVProbe.exe) per
la programmazione anticipata. Il software può essere trovato nel CD che accompag­na il MV7480.

Requisiti di sistema

· Windows XP (SP1 or higher)

· Windows Vista

· Windows 7 (32 & 64bit)

· Windows 8 (32 & 64bit)

Connessione del dispositivo via software

1. Inserire il CD del software in dotazione nell’unità CD-ROM.

2. Collegare il MV7480 tramite il cavo USB (A-maschio a B-tipo maschio)

3. Nel caso in cui Windows non può installare i driver USB automaticamente, quando
richiesto, inserire il corretto percorso della cartella del CD denominata “driver USB”,
che contiene i driver MV7480 USB.

4. Una volta che Windows ha installato con successo i driver USB del MV7480, viene
visualizzato un messaggio pop-up per vericare questo processo.

5. Eseguire il le DVProbe.exe e apparirà la schermata principale (Figura Nº 2):

Figura Nº 2

45

Linee guida sul software

1. Dal menu a tendina “ComPort” selezionare la porta USB corretta del PC che collega
il MV7480 e premere il tasto “Connect”. Per scoprirlo, andare al pannello di controllo
del vostro PC (Gestore di sistema/hardware/periferiche/Porte/USB Serial Port)

2. Una volta che il software è stato scaricato correttamente neldispositivo, verranno
scaricate automaticamente tutte le impostazioni del MV7480.

3. Il DVProbe consiste di quattro sottocategorie come descritto di seguito:

· Impostazioni DVB-T - Parametri relativi alla parte del modulatore

· Impostazioni encoder - parametri relativi al codicatore H.264

· Impostazioni Multiplexer - Parametri relativi alla parte multisala

· Impostazioni di sistema - Parametri relativi alle informazioni di sistema

1. Impostazioni DVB-T

In questa sezione l’utente è in grado di regolare vari parametri della parte dell’uscita
del modulatore RF, come descritto di seguito:

1.1 Canali - Selezione del canale di uscita (VHF:5-12 & UHF:21-69)

1.2 Larghezza di banda - selezione della larghezza di banda

1.3 Costellazione – seleziona costellazione

1.4 Modulazione - seleziona Modulazione

1.5 Intervallo di Guardia - selezione Intervallo di Guardia

1.6 Code rate - Seleziona Code rate

2. Impostazioni encoder

In questa sezione l’utente è in grado di regolare i parametri del codicatore H.264,
come descritto di seguito:

2.1 Sorgente di ingresso - Selezionare la sorgente di ingresso primaria

2.2 Video BR (Mpbs) - Impostare il bit rate video

2.3 Audio BR (Kbps) - Impostare il bit rate audio

3. Impostazioni Multiplexer

In questa sezione l’utente è in grado di regolare i parametri del multiplexer MV7480,
come descritto di seguito:

3.1 Rete Nome + ID - Inserire il nome + ID di rete *

46

IT

3.2 Programma Nome + ID - Inserire il nome del programma + ID

3.3 Provider Nome - Inserire il nome del provider

3.4 Original Net ID - Impostare l’ID rete (0-65535) *

3.5 TS ID - Impostare il Transport Stream ID (0-65535) *

3.6 PMT PID - Impostare il valore del PID

3.7 PID Video - Impostare il valore PID Video

3.8 Audio PID - Impostare il valore PID Audio

3.9 LCN No - Impostare la LCN No (1-999) (deve essere attivato prima)

3.10 LCN Provider - Impostare il provider LCN

* TS ID deve essere sempre dierente fra i modulatori DVB-T nella stessa rete.

Attenzione!!!

· Le impostazioni di modulazione devono essere applicati con cura e in modo da ave­re un adeguato bit rate di uscita. Il bit rate di uscita (che può essere calcolato dalle
tabelle in appendice B) deve essere uguale o superiore alla somma totale del bit rate
degli encoder.
Esempio: Supponendo che selezioniamo le seguenti impostazioni di modulazione:

Modulazione: 8K
Costellazione: 16-QAM
Codice Rate: 5/6
Intervallo di guardia: 1/32
Larghezza di banda: 8MHz

Abbiamo un bit rate di uscita di 20.107 Mbps secondo l’Appendice B.
Questo signica che il bitrate dell’encoder deve essere regolato in modo tale che il
bit rate totale dell’encoder non superi il limite 20.107MBps, altrimenti potrebbero
vericarsi dei problemi.
Per esempio, una selezione valida in caso di quattro encoder sarebbe quella di im­postare ogni bit rate encoder 5Mbps dal: 4 x 5Μbps = 20Mbps <20.107MBps

4. Impostazione Sistema

Questa categoria rappresenta informazioni sulle impostazioni del sistema come
segue:

4.1 Stato
Rappresenta lo stato del modulatore (Stendby o In esecuzione)

4.2 Versione FW - Rappresenta la versione del rmware della uP

4.3 Versione SW - Rappresenta la versione software del DVProbe

47

4.4 HW Versione - Rappresenta la versione hardware del MV7480

4.5 Numero di serie - Rappresenta il numero di serie del dispositivo

Tasti

· Premendo il tasto “Get” in qualsiasi sub-categoria, tutte le impostazioni di questa

categoria vengono scaricate dal modulatore.

· Premendo il pulsante “Applica” in qualsiasi sub-categoria, tutte le impostazioni di
questa categoria sono caricate al modulatore.

· Il pulsante “Factory Defaults” riporta le impostazioni del modulatore alle imposta­zioni di fabbrica.

· Il pulsante “Reset del sistema” si applica un reset al modulatore

APPENDICE B

DVB-T bit rate (Mbit/s) per la larghezza di banda 8 MHz (sistemi non-gerarchici)

Modulazione Coding Rate

1/2 4.976 5.529 5.855 6.032

2/3 6.635 7.373 7.806 8.043

QPSK

16-QAM

3/4 7.465 8.294 8.782 9.048

5/6 8.294 9.216 9.758 10.053

7/8 8.709 9.676 10.246 10.556

1/2 9.953 11.059 11.709 12.064

2/3 13.271 14.745 15.612 16.086

3/4 14.929 16.588 17.564 18.096

5/6 16.588 18.431 19.516 20.107

7/8 17.418 19.353 20.491 21.112

1/2 14.929 16.588 17.564 18.096

Guard Interval

1/4 1/8 1/16 1/32

2/3 19.906 22.118 23.419 24.128

64-QAM

3/4 22.394 24.882 26.346 27.144

5/6 24.882 27.647 29.273 30.160

7/8 26.126 29.029 30.737 31.668

48

IT

DVB-T bit rates (Mbit/s) for 7 MHz bandwidth (non-hierarchical systems)

Guard Interval

Modulazione Coding Rate

1/4 1/8 1/16 1/32

1/2 4.354 4.838 5.123 5.278

2/3 5.806 6.451 6.830 7.037

QPSK

16-QAM

64-QAM

3/4 6.532 7.257 7.684 7.917

5/6 7.257 8.064 8.538 8.797

7/8 7.620 8.467 8.965 9.237

1/2 8.709 9.676 10.246 10.556

2/3 11.612 12.902 13.661 14.075

3/4 13.063 14.515 15.369 15.834

5/6 14.515 16.127 17.076 17.594

7/8 15.240 16.934 17.930 18.473

1/2 13.063 14.515 15.369 15.834

2/3 17.418 19.353 20.491 21.112

3/4 19.595 21.772 23.053 23.751

5/6 21.772 24.191 25.614 26.390

7/8 22.861 25.401 26.895 27.710

DVB-T bit rates (Mbit/s) for 6 MHz bandwidth (non-hierarchical systems)

Modulazione Coding Rate

1/2 3.732 4.147 4.391 4.524

2/3 4.976 5.529 5.855 6.032

QPSK

3/4 5.599 6.221 6.587 6.786

5/6 6.221 6.912 7.318 7.540

7/8 6.532 7.257 7.684 7.917

Guard Interval

1/4 1/8 1/16 1/32

49

1/2 7.465 8.294 8.782 9.048

2/3 9.953 11.059 11.709 12.064

16-QAM

64-QAM

3/4 11.197 12.441 13.173 13.572

5/6 12.441 13.824 14.637 15.080

7/8 13.063 14.515 15.369 15.834

1/2 11.197 12.441 13.193 13.572

2/3 14.929 16.588 17.564 18.096

3/4 16.796 18.662 19.760 20.358

5/6 18.662 20.735 21.995 22.620

7/8 19.595 21.772 23.053 23.751

50

MV7480

DVB-T Full HD Modulator

ENGLISH

Screens may differ from final product release

1- IMPORTANT SAFETY PRECAUTIONS INFORMATION

READ THE FOLLOWING WARNINGS BEFORE YOU USE YOUR DEVICE

WARNING

The following safety precautions must be observed to prevent re or elec­tric shock hazard. Safety precautions include but are not restricted to the
following:

Power supply / Mains cord

· Operate the unit only within the voltage range dened as appropriate by the ma­nufacturer.

· Occasionally check the power connector and remove dirt or dust that may have
accumulated.

· Use only the mains cord that comes with your unit.

· Do not operate the unit or plug in the mains cord if it is broken, split, or damaged

in any way.

· Do not place the mains cord next to heating devices. Do not pull it, place heavy
objects on it or damage it in any way. Keep it out of reach of children.

· Ensure that the device is plugged in a properly grounded socket. Insucient groun­ding may cause electrocution.

· Always carefully disconnect all plugs by pulling on the plug and not on the cord.
Make sure the unit’s power switch is turned o before removing the cord from an
outlet.

· Disconnect the mains cord when the unit is not in use for long periods of time or
during storms.

· Do not connect the unit to a multiple-outlet to avoid plug overheating.

Disassembling

· This unit contains parts that cannot be repaired by the user. Do not disassemble or
try to repair it as this will void all warranties. Please contact the manufacturer if you
experience any problems with your unit.

Water/humidity

· Do not keep the unit in a humid place or near water.

· Do not plug/unplug the unit with wet hands.

52

EN

Fire

· Never place a candle or another source of re on the unit as it may fall and start
a re.

· If the mains cord or the power connector is damaged or destroyed, or if there is a
sudden loss of picture during operation, or if you notice a strange smell or there is
smoke, immediately switch the unit o, disconnect the mains cord and contact the
manufacturer’s technical support department.

Installation / Storage

· This unit contains high precision pieces of electronics. To ensure optimal perfor­mance and avoid damage, do not store it in any location where it may collect dirt,
duct, lint, etc. Do not expose it to extreme heat or cold (e.g. in direct sunlight, near
a heater or in the car during the day). Place the unit in a secure place to avoid falls.

· Before moving the unit, always unplug all cords rst.

· When installing the unit, make sure that an outlet is within easy reach. In case of

malfunction, switch the unit o and unplug the power cord. When the unit is not in
use for a long period of time, make sure that the mains cord is disconnected.

Connectivity

· Before connecting the unit to other electronic devices, always switch o and un­plug all devices.

Maintenance

· Do not spill liquids on the unit. Do not use any diluents or volatile liquid to clean
the unit. Instead, use a soft slightly damp cloth and allow the unit to dry completely
before using again.

Handling

· Do not poke your nger into the openings on your unit.

· Never put paper, metal parts or other objects into the openings of your unit. If you

suspect that there are foreign parts in your unit, switch it o and unplug the mains
cord. Contact the manufacturer’s technical support department.

· Do not step on or place heavy objects on top of the unit. To avoid hardware dama­ge, handle all buttons, connectors and switches gently.

53

2. INTRO

Congratulations on purchasing the MV7480. You now own a high quality, “Home”
DVB-T HD modulator. To get the most out of your purchase, please take the time to
carefully read through this manual

3. INSTRUCTIONS

3.1 DESCRIPTION

The MV7480 is a high quality DVB-T “Home” modulator which accepts one HDMI
or analog Stereo Audio / CVBS signal and converts it into one RF DVB-T channel on
its output. The excellent picture (Full HD 1920*1080-30p) and modulation quality
(MER~35dB) renders the MV7480 the ideal solution for distributing HD or analog
TV signals coming from e.g. a DVD player, STB or camera in a CATV network using
the DVB-T technology.
The user has the ability to control the device by either using the onboard SSD (Se­ven Segment Display) interface and keypad for quick installation or by using the
USB interface with the appropriate software accompanying the MV7480 for advan­ce programming.

Finally, the MV7480 metal case provides excellent electromagnetic shielding as
well as great temperature dissipation and rigidness.

3.2 FEATURES

· High quality and performance

· CVBS and HDMI input (with redundant source mode)

· Very clean RF spectrum

· MER value ~ 35dB

· RF output frequencies 174...862MHz

· H.264 HD encoder bitrate 1-19Mbps

· HDCP support (ON / OFF selectable)

· Very friendly user interface for quick installation

· USB interface for advanced programming

· External power supply

54

EN

3.2.1 Auto-reset functions and watchdog

During the normal operation of the MV7480, the main CPU monitors all the internal
parts in order to ensure that the device works normally. In case of an internal error
or module failure, the MV7480 immediately initiates the recovery procedure by re­setting the appropriate module or the device. Finally, watchdog timers ensure that
the device will be reset in case of CPU failure.

3.2.2 Buttons lock-mechanism

The MV7480 will lock the functionality of its buttons after one minute idle time to
avoid of being pushed accidentally. Two red dots on the SSD notify the user that the
button interface is locked. To unlock it, the user must press simultaneously the UP
+ DOWN buttons for 5 seconds.

3.2.3 Input redundant source mode

When the MV7480 detects a valid input source coming (eg. from the HDMI input), it
will “mark” this source as its primary source. In case of a failure of the primary sou­rce, the MV7480 will automatically switch to secondary source which in our case
the CVBS input.

3.2.4 USB interface for advance programming

The MV7480 provides a USB interface with the appropriate software for advanced
programming. For more information please read Appendix A.

BLOCK DIAGRAM

HDMI RF-out

Audio/Video

H.264

encoder

TS Mux

55

DVB-T (COFDM)

modulator

FRONT PANEL

Figure No.1

6

31 2 4 5

13121110987

1. Channel or Prole selection button

2. Seven Segment Display

3. UP / DOWN buttons

4. LED indicators

5. +12V/2A VDC input

6. 20dB RF output attenuator

7. RF-IN loop-through

8. RF-OUT main output

9. CVBS input

10. Left audio channel input

11. Right audio channel input

12. HDMI input

13. USB input

3.3 INSTALLATION

The MV7480 can be programmed with one of the following ways:

· From the front panel display

· From the USB interface

56

EN

3.3.1 Installation using the Front panel display

The user is able to install very quick and easy multiple MV7480s using the SSD +
Button interface of the front panel of the device, following the steps below:

1st Step

Power up the MV7480 by adding the external power supply. The MV7480 will need
20-30 secs to initialize itself. The SSD (Seven Segment Display – No2 / Figure No.1)
depicts the initialization status.

2nd Step

Choose “Chanel mode” by pressing the Channel/Prole button (No 1 / Figure No.1)
and the “Channel LED” will lit.

3rd Step

Adjust the output power using the output 20dB attenuator.

4th Step

Choose “Prole mode” by pressing the Channel/Prole button (No 1 / Figure No.1)
and the “Prole LED” will lit.

How Proles works

In an installation all the modulators (or Mux in general) need to have dierent va­lues of the following elds to avoid conicts in the automated scan of the TV sets:

Program Name Service ID TS ID

For that reason, the user must always selects a dierent Prole number in every
modulator starting from Number #1.
Eg. Let’s say we want to install three modulators in a CATV network. In step No 4
we will choose:

· Prole 1 for the 1st modulator

- meaning: Program Name = DTV 1

- meaning: Service ID = 1

- meaning: TS ID = 2210

· Prole 2 for the 2nd modulator

- meaning: Program Name = DTV 2

- meaning: Service ID = 2

- meaning: TS ID = 2211

· Prole 3 for the 3rd modulator

- meaning: Program Name = DTV 3

- meaning: Service ID = 3

- meaning: TS ID = 2212

57

As a result, all the above modulators have dierent values in the above elds.

Caution!!!

· Every time we choose a dierent Prole number the MV7480 will apply a full reset
to itself that will last for 20-30 seconds.

· Using the USB interface, someone has the ability to add custom values to the abo­ve elds.

· The “HDMI LED” indicates the lock status of the HDMI input.

3.3.2 Installation using the USB interface

The MV7480 provides a USB interface with the appropriate software for advanced
programming. For more information please read Appendix A.

HDCP ON/OFF switch

Press the Channel/Prole button for 5 seconds. The LED will blink and the modula­tor will switch from HDCP ON/OFF

Note: HDCP is a security protocol used by many devices (receivers above all) which
prevents the HDMI digital content transmission. Mostly, and with certain ex-
ceptions, the operator receivers use HDCP ON and other players (Blu-ray players
mostly) will need HDCP OFF.

4. TECHNICAL SPECIFICATIONS

Input

Type: 1 x HDMI & 1 x CVBS
Connector: 1 x HDMI & 1 x RCA – Female (White, Red, Yellow)
Video coding: MPEG-4 AVC/H.264
Prole: High prole 4.0
Resolution: 1920x1080-30p for HDMI / PAL 720x576@25fps
HDCP support: ON / OFF selectable
Audio: HDMI & Mono/Stereo
Standard: MPEG-1 Layer II
Audio Bit Rate: 64, 96, 128, 192, 256, 320, 384 kbps
Level: 0.5Vpp to 1.0Vpp adjustable

58

EN

H.264 Encoder

Standard: MPEG-4 AVC/H.264
Bit Rate: 1 – 19 Mb/s adjustable
Congurable Parameters: Service Name, Service ID, Video PID,
Audio PID, PMT PID

Transport Stream Processing

Automatic Regeneration: NIT,PAT,CAT,SDT, PMTs, EITs tables
Congurable Parameters: TS ID, Original Network ID, Network ID,
Provider Name
LCN support: Yes
LCN Providers: Nordin, ITC/UK, EICTA/Europe, New Zealand

DVB-T Output

Standard: EN 300 744
Bandwidth: 5,6,7,8 MHz
Mode: 2K,8K
Constellation: QPSK,16QAM, 64QAM
Guard Interval: 1/4, 1/8, 1/16, 1/32
Code Rate: 1/2, 2/3, 3/4, 5/6, 7/8

RF Output

Type: RF DVB-T (COFDM)
Output Frequencies: 174…862MHz
Output Level: 90dbμV max.
Connector: 75Ω - F, female
Output Attenuator: 0…20dB
MER: 35dB (Typical)
Shoulder Attenuation: >45dBc
Output loop-through loss: <1dB
Connectors: 2 x F - female

Programming Interface

SSDisplay + keypad, USB interface

General

Power Supply: +12VDC
Power supply consumption: 400 mA max.
Operating Temperature: 0 ºC to 50 ºC
Storage Temperature: -10 ºC to +70 ºC
Humidity: Up to 90%
Dimensions: 205 x 101,80 x 41mm
Weight: 0.3Kg

59

5. DIMENSIONS (mm)

60

EN

APPENDIX A

The MV7480 oers a USB interface with the appropriate software (DVProbe.exe)
for advance programming. The software can be found in the CD that accompanies
the MV7480.

System requirements

• Windows XP (SP1 or higher)

• Windows Vista

• Windows 7 (32 & 64bit)

• Windows 8 (32 & 64bit)

Device connection via software

1. Insert the supplied software CD into your CD-ROM drive.

2. Connect the MV7480 via the USB cable (A-male to B-male type)

3. In case Windows cannot install the USB drivers automatically, when prompt,
insert the correct path of the CD folder named “USB drivers”, which contains the
MV7480 USB drivers.

4. Once Windows have successfully installed the USB drivers of the MV7480, a pop­up message appears to verify this process.

5. Run the DVProbe.exe le and the main screen will appear (Figure No 2):

Figure No.2

61

Software Guidelines

1. From the “ComPort” combo box choose the correct USB port on your PC that con­nects the MV7480 and press “Connect”. To nd out, go to the Control Panel of your
PC (System / hardware / Device Manager / Ports / USB Serial Port)

2. Once the software has successfully connected with the device, it will automati­cally download all the settings of the MV7480.

3. The DVProbe consists of four sub-categories as described below:

· DVB-T Settings – Parameters regarding the modulator part

· Encoder Settings – Parameters regarding the H.264 encoder

· Multiplexer Settings – Parameters regarding the multiplex part

· System Settings – Parameters regarding system information

1. DVB-T Settings

In this category the user is able to adjust several parameters of the modulator RF
output part, as described below:

1.1 Channel - Output channel selection (VHF:5-12 & UHF:21-69)

1.2 Bandwidth - Bandwidth selection

1.3 Constellation - Constellation selection

1.4 Modulation - Modulation selection

1.5 Guard Interval - Guard Interval selection

1.6 Code rate - Code rate selection

2. Encoder Settings

In this category the user is able to adjust parameters of the H.264 encoder, as des­cribed below:

2.1 Input source – Select the primary input source

2.2 Video BR (Mpbs) – Set the video bitrate

2.3 Audio BR (Kbps) – Set the audio bitrate

3. Multiplexer Settings

In this category the user is able to adjust parameters of the MV7480 multiplexer,
as described below:

3.1 Network Name + ID – Enter the Network name + ID*

62

EN

3.2 Program Name + ID – Enter the Program name + ID

3.3 Provider Name - Enter the Provider name

3.4 Original Net ID - Set the Net ID (0-65535)*

3.5 TS ID - Set the Transport Stream ID (0-65535)*

3.6 PMT PID – Set the PID value

3.7 Video PID – Set the Video PID value

3.8 Audio PID – Set the Audio PID value

3.9 LCN No – Set the LCN No (1-999) (must be enabled rst)

3.10 LCN Provider - Set the LCN provider
* TS ID must always be dierent between DVB-T modulators in the same network.

Caution!!!

· Modulation settings must be applied with care and in order to have adequate out­put bitrate. The output bitrate (which can be calculated from the tables in Appendix
B) must be equal or greater than the total sum of the bitrate of the encoders.

Example: Assuming we select the following modulation settings:

Modulation: 8K
Constellation: 16-QAM
Code Rate: 5/6
Guard Interval: 1/32
Bandwidth: 8MHz

We have an output bitrate of 20.107 Mbps according to Appendix B.

This means that encoder’s bitrate must be adjusted in such a way that the total bi­trate of the encoder does not exceed the 20.107MBps limit, otherwise artifacts may
occur.
For example, one valid selection in case of four encoders would be to set each enco­der bitrate to 5Mbps since: 4 x 5Μbps = 20Mbps < 20.107MBps

4. System Settings

This category depicts information about the system’s settings as follows:

4.1 Status - Depicts the status of the modulator (Idle or Running)

4.2 FW Version – Depicts the rmware version of the uP

4.3 SW Version – Depicts the software version of the DVProbe

63

4.4 HW Version – Depicts the hardware version of the MV7480

4.5 Serial number – Depicts the serial number of the device

Buttons

· By pressing the “Get” button in any sub-category, all the settings of this

category are downloaded from the modulator.

· By pressing the “Apply” button in any sub-category, all the settings of this cate­gory are uploaded to the modulator.

· The “Factory Defaults” button sets the modulator’s setting to factory default.

· The “Reset System” button applies a reset to the modulator.

APPENDIX B

DVB-T bitrates(Mbit/s) for 8 MHz bandwidth (non-hierarchical systems)

Modulation Coding Rate

1/2 4.976 5.529 5.855 6.032

2/3 6.635 7.373 7.806 8.043

QPSK

16-QAM

3/4 7.465 8.294 8.782 9.048

5/6 8.294 9.216 9.758 10.053

7/8 8.709 9.676 10.246 10.556

1/2 9.953 11.059 11.709 12.064

2/3 13.271 14.745 15.612 16.086

3/4 14.929 16.588 17.564 18.096

5/6 16.588 18.431 19.516 20.107

7/8 17.418 19.353 20.491 21.112

1/2 14.929 16.588 17.564 18.096

Guard Interval

1/4 1/8 1/16 1/32

2/3 19.906 22.118 23.419 24.128

64-QAM

3/4 22.394 24.882 26.346 27.144

5/6 24.882 27.647 29.273 30.160

7/8 26.126 29.029 30.737 31.668

64

EN

DVB-T bitrates(Mbit/s) for 7 MHz bandwidth (non-hierarchical systems)

Guard Interval

Modulation Coding Rate

1/4 1/8 1/16 1/32

1/2 4.354 4.838 5.123 5.278

2/3 5.806 6.451 6.830 7.037

QPSK

16-QAM

64-QAM

3/4 6.532 7.257 7.684 7.917

5/6 7.257 8.064 8.538 8.797

7/8 7.620 8.467 8.965 9.237

1/2 8.709 9.676 10.246 10.556

2/3 11.612 12.902 13.661 14.075

3/4 13.063 14.515 15.369 15.834

5/6 14.515 16.127 17.076 17.594

7/8 15.240 16.934 17.930 18.473

1/2 13.063 14.515 15.369 15.834

2/3 17.418 19.353 20.491 21.112

3/4 19.595 21.772 23.053 23.751

5/6 21.772 24.191 25.614 26.390

7/8 22.861 25.401 26.895 27.710

DVB-T bitrates(Mbit/s) for 6 MHz bandwidth (non-hierarchical systems)

Modulation Coding Rate

1/2 3.732 4.147 4.391 4.524

2/3 4.976 5.529 5.855 6.032

QPSK

3/4 5.599 6.221 6.587 6.786

5/6 6.221 6.912 7.318 7.540

7/8 6.532 7.257 7.684 7.917

Guard Interval

1/4 1/8 1/16 1/32

65

1/2 7.465 8.294 8.782 9.048

2/3 9.953 11.059 11.709 12.064

16-QAM

64-QAM

3/4 11.197 12.441 13.173 13.572

5/6 12.441 13.824 14.637 15.080

7/8 13.063 14.515 15.369 15.834

1/2 11.197 12.441 13.193 13.572

2/3 14.929 16.588 17.564 18.096

3/4 16.796 18.662 19.760 20.358

5/6 18.662 20.735 21.995 22.620

7/8 19.595 21.772 23.053 23.751

66

ENGEL SYSTEMS, S.L. · Sabino de Arana, nº 58 bajos · 08028 Barcelona (SPAIN)
