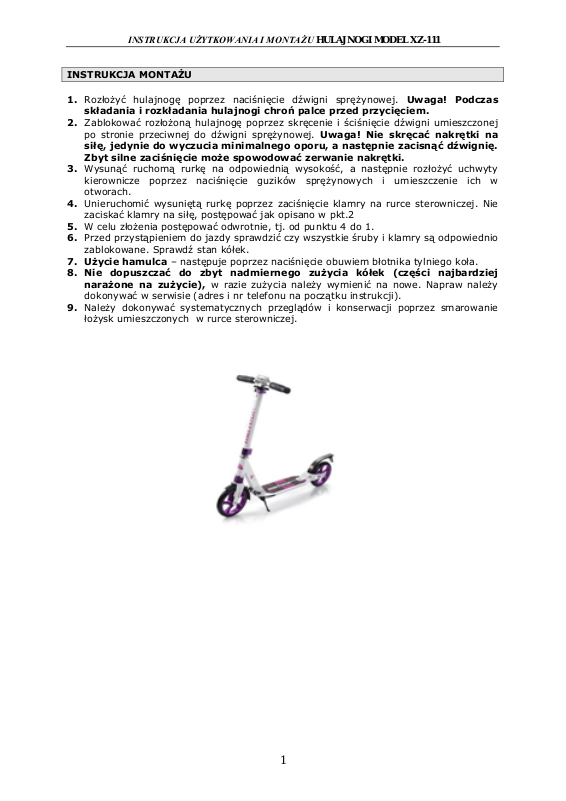

INSTRUKCJA UŻYTKOWANIA I MONTAŻU HULAJNOGI MODEL XZ-111
1
INSTRUKCJA MONTAŻU
1. Rozłożyć hulajnogę poprzez naciśnięcie dźwigni sprężynowej. Uwaga! Podczas
składania i rozkładania hulajnogi chroń palce przed przycięciem.
2. Zablokować rozłożoną hulajnogę poprzez skręcenie i ściśnięcie dźwigni umieszczonej
po stronie przeciwnej do dźwigni sprężynowej. Uwaga! Nie skręcać nakrętki na
siłę, jedynie do wyczucia minimalnego oporu, a następnie zacisnąć dźwignię.
Zbyt silne zaciśnięcie może spowodować zerwanie nakrętki.
3. Wysunąć ruchomą rurkę na odpowiednią wysokość, a następnie rozłożyć uchwyty
kierownicze poprzez naciśnięcie guzików sprężynowych i umieszczenie ich w
otworach.
4. Unieruchomić wysuniętą rurkę poprzez zaciśnięcie klamry na rurce sterowniczej. Nie
zaciskać klamry na siłę, postępować jak opisano w pkt.2
5. W celu złożenia postępować odwrotnie, tj. od punktu 4 do 1.
6. Przed przystąpieniem do jazdy sprawdzić czy wszystkie śruby i klamry są odpowiednio
zablokowane. Sprawdź stan kółek.
7. Użycie hamulca – następuje poprzez naciśnięcie obuwiem błotnika tylniego koła.
8. Nie dopuszczać do zbyt nadmiernego zużycia kółek (części najbardziej
narażone na zużycie), w razie zużycia należy wymienić na nowe. Napraw należy
dokonywać w serwisie (adres i nr telefonu na początku instrukcji).
9. Należy dokonywać systematycznych przeglądów i konserwacji poprzez smarowanie
łożysk umieszczonych w rurce sterowniczej.
Page 2
INSTRUKCJA UŻYTKOWANIA I MONTAŻU HULAJNOGI MODEL XZ-111
2

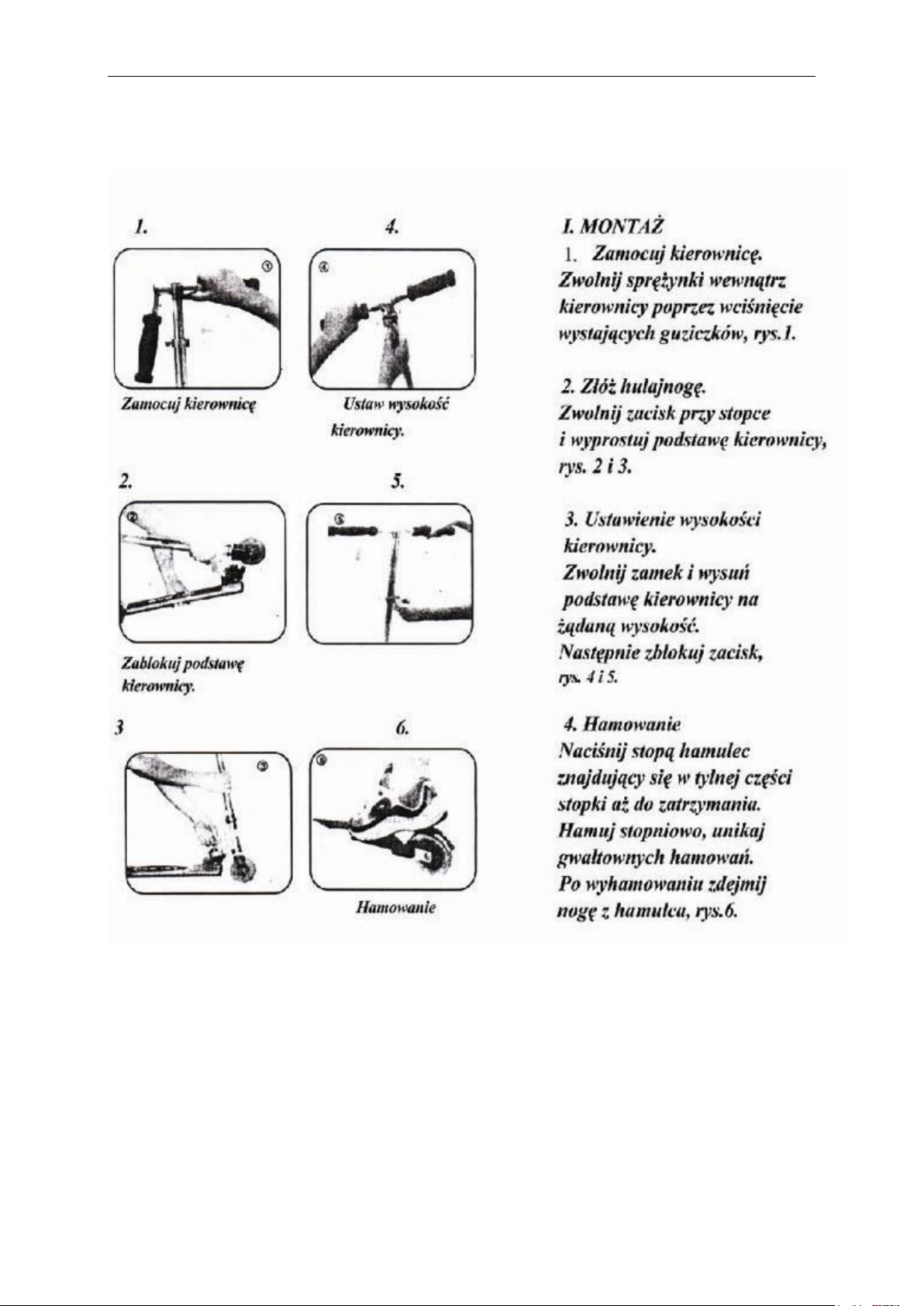

KROKI MONTAŻOWE I SPOSÓB HAMOWANIA.
Page 3
INSTRUKCJA UŻYTKOWANIA I MONTAŻU HULAJNOGI MODEL XZ-111
3
Sprzęt sportowo-rolkowy. Hulajnogi
Norma PN-EN 14619:2015
Koniecznie zapoznaj się z poniższymi informacjami
ZACHOWAJ INSTRUKCJĘ
z uwagi na zawarte w instrukcji informacje dotyczące obsługi i konserwacji hulajnogi
NAZWA I ADRES IMPORTERA
SASKA BIS SP. Z O.O. SP.K.
UL. WYBICKIEGO 9
83-050 BĄKOWO
Tel. (58) 5733833
Fax. (58) 322 52 52
www.galeriasportowa.pl
SERWIS:
ul. WYBICKIEGO 9
83-050 BĄKOWO
Tel. (58) 5733833,
Fax.(58) 3010465.
OPIS PRODUKTU
ZDJĘCIE POGLĄDOWE – KOLORYSTYKA PRODUKTU NABYTEGO JEST INNA NIŻ
ZE ZDJĘCIA POGLĄDOWE OBOK.
Objaśnienia:
1 – kierownica
2 – uchwyt
3 – zacisk
4 – wspornik kierownicy
5 – łożysko układu kierowania
6 – tuleja układu kierowania
7 – widełki
8 – hamulec nożny
9 – mechanizm składania
10 – koło
11 – pomost
12 – powierzchnia przeciwpoślizgowa
13 – etykieta informacyjna o treści:
Page 4
INSTRUKCJA UŻYTKOWANIA I MONTAŻU HULAJNOGI MODEL XZ-111
4
etykieta informacyjna o treści:
„UWAGA! Hulajnogi powinny składać osoby
dorosłe. Uważaj, aby nie przyciąć palców
w trakcie składania. Składaj hulajnogę
zachowując szczególne środki ostrożności”
– etykieta informacyjna o treści:
„ Produkt zgodny z normą PN-EN 14619:2015.
Uwaga! Należy zawsze nosić na sobie sprzęt
ochronny”
– etykieta informacyjna o treści:
„Sprzęt sportowo-rolkowy. Hulajnoga model –
XZ-111 / 200 mm
IMPORTER: SASKA BIS SP Z O.O. SP.K.
UL.WYBICKIEGO 9, 83-050 BĄKOWO.
Zapoznaj się z załączoną instrukcja obsługi.
Waga użytkownika większa niż 35 kg do 100 kg– KLASA „A”.
Zachowaj instrukcję obsługi.
Produkt zgodny z normą PN-EN 14619:2015
Produkt przeznaczony dla osób starszych niż 14 lat.
Zaleca się używać kasku, ochraniaczy na łokcie , kolana
i dłonie oraz elementów odblaskowych .
Kraj pochodzenia Chiny.
Z UWAGI NA TO, ŻE INFORMACJE UMIESZCZONE NA PRODUKCIE MOGĄ ULEC
ZATARCIU W TRAKCIE UŻYWANIA, ZACHOWAJ INSTRUKCJĘ
Hulajnoga aluminiowa przeznaczona do jeżdżenia po nawierzchniach płaskich, czystych i suchych.
Świetna hulajnoga gwarantująca mnóstwo wspaniałej i bezpiecznej zabawy. Hulajnogę wykonano z
bardzo wytrzymałego i lekkiego stopu aluminium, rączki pokryto miękką pianką, kółeczka zaś
powlekane transparentnym kauczukiem, osadzono na łożyskach kulkowych. Hulajnoga ma specjalną
powierzchnię antypoślizgową o niskiej ścieralności, rolę hamulca pełni ruchomy błotnik. Wspaniałą
cechą hulajnogi jest niezwykła prostota w składaniu i rozkładaniu, dzięki czemu użytkowanie jej przez
dzieci nie budzi możliwości utraty bezpieczeństwa. Zalety antypoślizgowa warstwa w miejscu styku
stopy z hulajnogą ( 570 mm X 115 mm ), bardzo lekka konstrukcja (4.6 kg) i wytrzymałe kółeczka na
łożyskach kulkowych, regulacja wysokości kierownicy od 890 mm do 1040 mm., bezpieczny hamulec
tylnego koła.
Dane techniczne:
Page 5
INSTRUKCJA UŻYTKOWANIA I MONTAŻU HULAJNOGI MODEL XZ-111
5
MATERIAŁ
90% aluminium & 10% stal
KÓŁECZKA
PU
ŚREDNICA KÓŁEK
200 MM
WYSOKOŚĆ KIEROWNICY
1040 mm
DŁUGOŚĆ CAŁKOWITA
930 mm
WYMIARY PO ZŁOŻENIU
930 X 370 X 1040 mm
WAGA
4.60 KG
MAKSYMALNA WAGA UŻYTKOWNIKA
100 KG
MINIMALNY WIEK UŻYTKOWNIKA
14 lat
MINIMALNA WAGA UŻYTKOWNIKA
35 KG
ROK PRODUKCJI
2020
OKRES TRWAŁOŚCI
BEZTERMINOWO
KRAJ POCHODZENIA
CHINY
UWAGI NA TEMAT BEZPIECZEŃSTWA
1. Nie używać na drogach publicznych, miejscach zatłoczonych i innych do tego nie
przeznaczonych.
2. Dzieci powinny jeździć pod nadzorem osoby dorosłej.
3. Nie należy jeździć po nawierzchniach mokrych, śliskich lub pokrytych materiałami
sypkimi (piasek, żwir, żużel itp.)
4. Nie należy jeździć po nawierzchniach nierównych, wyboistych (może to spowodować
uszkodzenia łożysk),
5. Nie należy jeździć nocą.
6. Nie przekraczać bezpiecznej prędkości. Należy jeździć z taką prędkością, aby w
każdej chwili móc bezpiecznie się zatrzymać.
7. należy jeździć w odpowiednim obuwiu.
8. Przed przystąpieniem do jazdy należy sprawdzić stan techniczny hulajnogi.
9. W trakcie korzystania ze sprzętu należy stosować sprzęt ochronny (ochraniacze rąk,
nadgarstków, kolan, głowy i łokci).
10. Należy sprawdzić, czy układ kierowania jest prawidłowo wyregulowany, czy wszystkie
części złączne są dobrze zabezpieczone i nie pęknięte.
11. W trakcie przygotowywania hulajnogi do użytkowania, należy uniknąć wywrócenia lub
zakleszczenia.
12. Przed przystąpieniem do jazdy zaleca się przeprowadzenie okresowych badań i
konserwacji podstawowych części (mocowań, zakotwiczeń, itp.), ponieważ ich brak
może spowodować upadek lub przewrócenie się.
13. Uwag! Mechanizm hamowania nagrzewa się podczas dłuższego stosowania i nie
należy go dotykać po hamowaniu.
14. Instrukcja powinna być zachowana przez cały okres użytkowania
produktu.
15. Wyeksploatowane lub uszkodzone mechanicznie elementy konstrukcyjne,
luzy na łączeniach pojawiające się w trakcie użytkowania i wynikające
z użytkowania powinny być natychmiast wyeliminowane/naprawione w serwisie.
Page 6
INSTRUKCJA UŻYTKOWANIA I MONTAŻU HULAJNOGI MODEL XZ-111
6
KONSERWACJA I CZYSZCZENIE
1. Czyść hulajnogę ręcznie mydłem z ciepłą wodą. Nie używać środków chemicznych.
2. Łożyska czyścic i konserwować specjalnym do tego typu urządzeń smarem.
3. Przechowuj w suchym miejscu w temperaturze pokojowej.
4. W przypadku przewożenia, produkt umieść w opakowania, tak, aby nie uległ on
uszkodzeniu.
Uwaga! Nie należy dokonywać żadnych zmian niezgodnych z instrukcją
producenta!!
Uwaga! Nakrętki samo zabezpieczające i inne samo zabezpieczające elementy
mocowania mogą tracić skuteczność w wyniku długotrwałego korzystania z
produktu i intensywnej eksploatacji. W takim przypadku należy jak najszybciej
wymienić je na nowe.
