Page 1

ORIGINAL-BEDIENUNGSANLEITUNG

ESE 406 HG-GT DUPLEX Artikel-Nr.: 113552

ESE 406 HG-GT ES DUPLEX Artikel-Nr.: 113553

ESE 506 HG-GT DUPLEX Artikel-Nr.: 113554

ESE 506 HG-GT ES DUPLEX Artikel-Nr.: 113555

ESE 606 DHG-GT DUPLEX Artikel-Nr.: 113556

ESE 606 DHG-GT ES DUPLEX Artikel-Nr.: 113557

Page 2

Inhaltsverzeichnis

Herausgeber

Dokumenten-Nummer

Ausgabe-Datum / Version

ENDRESS Elektrogerätebau GmbH Neckartenzlinger Str. 39

D-72658 Bempflingen Telefon: + 49 (0) 71 23 / 9737 – 0

Telefax: + 49 (0) 71 23 / 9737 – 50 E-Mail: [email protected] www: http://www.endress-stromerzeuger.de

E135793

berrechtlich geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der Firma ENDRESS Elektrogerätebau GmbH unzulässig und strafbar.

Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeicherung und Verarbeitung in elektronischen Systemen.

2 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 3

Inhaltsverzeichnis

Achtung!

Wichtige Hinweise zur Inbetriebnahme und Betrieb auf Bau und Montagestellen.

Für diesen Einsatz sind nach der DGUV Information 203032 Ausgabe Mai 2016 sind spezielle Schutzmaßnahmen und Verhaltensregeln für die Inbetriebnahme zu beachten.

Die folgenden Seiten 3 und 4, Hinweise zur DGUV Information 203-032, ergänzen die Bedienungsanleitung für diesen speziellen Anwendungsfall.

Es wird empfohlen die DGUV Information 203-032 vor der ersten Inbetriebnahme zu lesen. Im Zweifelsfall ist eine Elektrofachkraft hinzuzuziehen.

Betrieb der Stromerzeuger auf Bau und Montagestellen nach DGUV Information 203-032(BGI867).

Es sind folgende Hinweise zu beachten:

Schutzmaßnahmen und Verhaltensregeln

 Die Bedienungsanleitung des Herstellers und die Unfall-

verhütungsvorschriften müssen beachtet und befolgt werden.

 Nur unterwiesene Personen dürfen mit elektrischen Be-

triebsmitteln arbeiten.

 Werden mobile Stromerzeuger der Ausführung A nur mit

einem Verbraucher betrieben, sind keine weiteren

Schutzmaßnahmen erforderlich.

 Werden mobile Stromerzeuger der Ausführung A mit

mehreren Verbrauchern betrieben, sind zusätzliche

Schutzmaßnahmen erforderlich:

- Fehlerstrom-Schutzeinrichtungen (RCDs) mit einem Bemessungsdifferenzstrom nicht größer als 30 mA

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 3

Page 4

Inhaltsverzeichnis

Anschluss für Schutzpotentialausgleich

Kennzeichnung der Ausführungsklasse A auf dem Gerät.

Stromerzeuger Ausführung A

gemäß

DGUV Information 203-032

(0,03 A) für das zweite und jedes weitere Verbrauchsmittel.

oder

- Trenntransformator für das zweite und jedes weitere Verbrauchsmittel bei erhöhter elektrischer Gefährdung durch leitfähige Umgebung mit begrenzter Bewegungsfreiheit.

 als Fehlerstrom-Schutzeinrichtungen dürfen hier keine

PRCD-S verwendet werden, da sich diese nicht einschal-

ten lassen.

 für Stromerzeuger mit Isolationsüberwachungseinrich-

tung (IMD) gelten die gleichen Anforderungen.

 Auf Bau- und Montagestellen dürfen nur Gummi-

schlauchleitungen vom Typ H07RN-F oder H07BQ-F verwendet werden.

 Elektrische Betriebsmittel müssen spritzwassergeschützt

sein und den Bestimmungen für den rauen Betrieb entsprechen

Stromerzeuger der Ausführung A sind mit folgenden Kennzeichen versehen.

Stromerzeuger der Ausführung C (mit integrierten RCDs) und deren Kennzeichen siehe Kapitel 5.1.

Beachten Sie auch die wichtigen Informationen zum Anschluss von Verbrauchsmitteln auf dem Beiblatt „Wichtiger Hinweis für Stromerzeuger mit Anschluss für Potentialausgleich“.

4 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 5

Inhaltsverzeichnis

Schutzmaßnahmen und Verhaltensregeln ...................................................................... 3

1. Zu dieser Anleitung ........................................................................................... 8

Weitere Dokumente und Unterlagen .................................................................. 9 1.1

Sicherheitszeichen ............................................................................................. 9

1.2

2. Allgemeine Sicherheitsbestimmungen ......................................................... 12

Wichtiger Sicherheitshinweis............................................................................ 12 2.1

2.1.1 Bestimmungsgemäße Verwendung ...................................................................13

2.1.2 Vorhersehbarer Fehlgebrauch bzw. unsachgemäße Handhabung ...................14

2.1.3 Restgefahren ......................................................................................................15

Bedienungspersonal – Qualifikation und Pflichten............................................ 17 2.2

Persönliche Schutzausrüstung ......................................................................... 17 2.3

Gefahrenbereiche und Arbeitsplätze ................................................................ 18

2.4

Kennzeichnungen am Stromerzeuger .............................................................. 19 2.5

Allgemeine Sicherheitshinweise ....................................................................... 21 2.6

Elektrische Sicherheit prüfen............................................................................ 25 2.7

3. Der Stromerzeuger ESE 406 - 606 (D)HG-GT (ES) Duplex ........................... 28

Ansichten des Stromerzeugers ........................................................................ 28 3.1

Bestandteile der Bedien- und Abgasseite ........................................................ 29 3.2

Bestandteile der Motor- und Wartungsseite ..................................................... 30 3.3

Bestandteile des Elektrokastens ...................................................................... 31 3.4

4. Betrieb .............................................................................................................. 34

Stromerzeuger transportieren .......................................................................... 34 4.1

Stromerzeuger aufstellen ................................................................................. 36 4.2

Stromerzeuger betanken .................................................................................. 37 4.3

Stromerzeuger starten ..................................................................................... 38 4.4

Stromerzeuger ausschalten ............................................................................. 42 4.5

Verbrauchsmittel anschließen .......................................................................... 43 4.6

Umschaltung Betriebsart (II / TN-S) ................................................................. 45 4.7

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 5

Page 6

Inhaltsverzeichnis

4.7.1 Einsatzstellenbetrieb ..........................................................................................45

4.7.2 Gebäudeeinspeisung ..........................................................................................46

ECOtronic (Leerlauf-Drehzahlabsenkung)........................................................ 49 4.8

Betriebszustand mit „Control Display ECD 02“ überwachen ............................. 50 4.9

Stromerzeuger stilllegen .................................................................................. 51 4.10

Entsorgung ...................................................................................................... 51 4.11

5. Sonderausstattung / -zubehör verwenden .................................................... 53

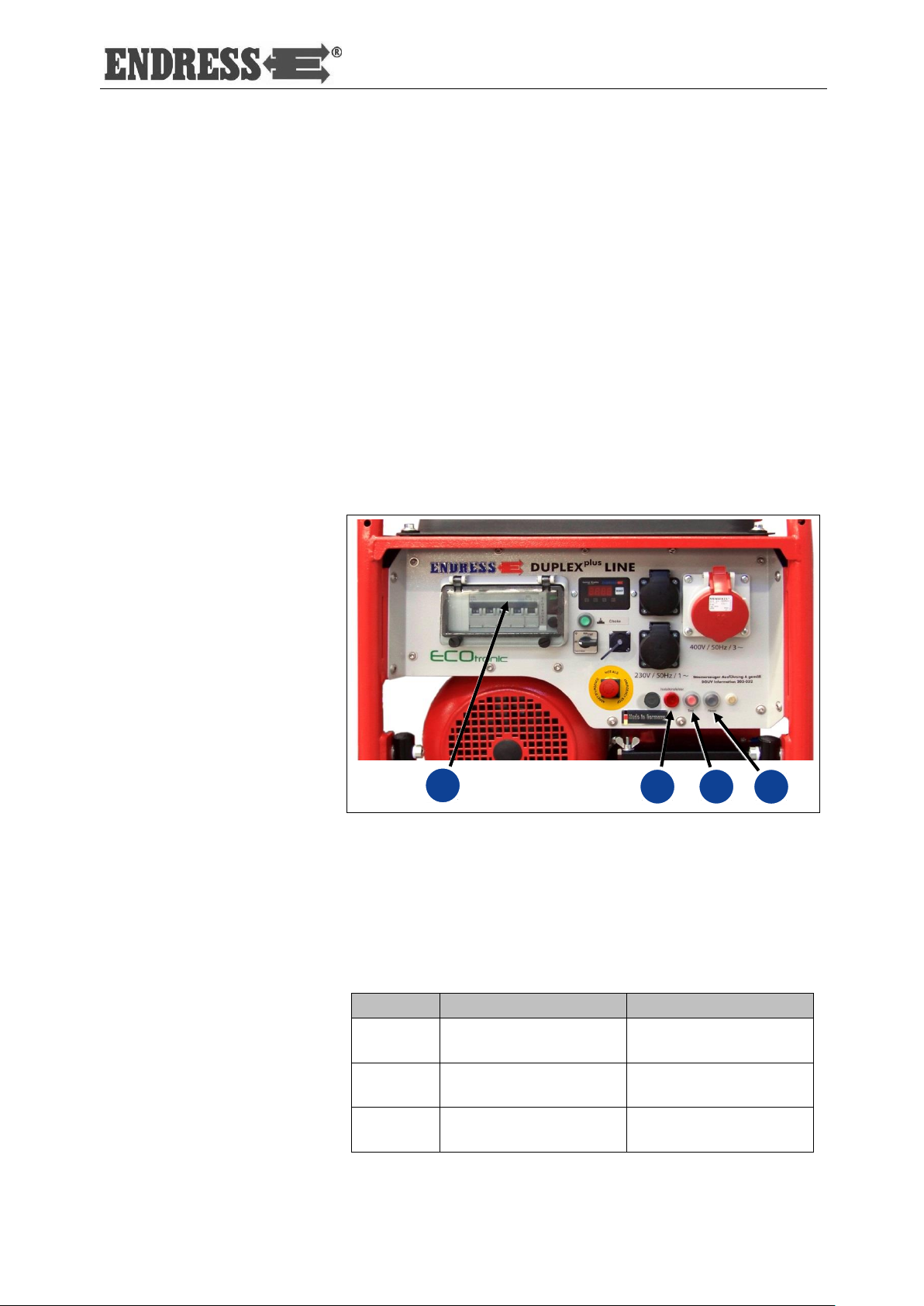

Fehlerstrom-Schutzeinrichtung RCD (FI-Schutzschalter) ................................. 53 5.1

Isolationsüberwachung mit Abschaltung .......................................................... 55 5.2

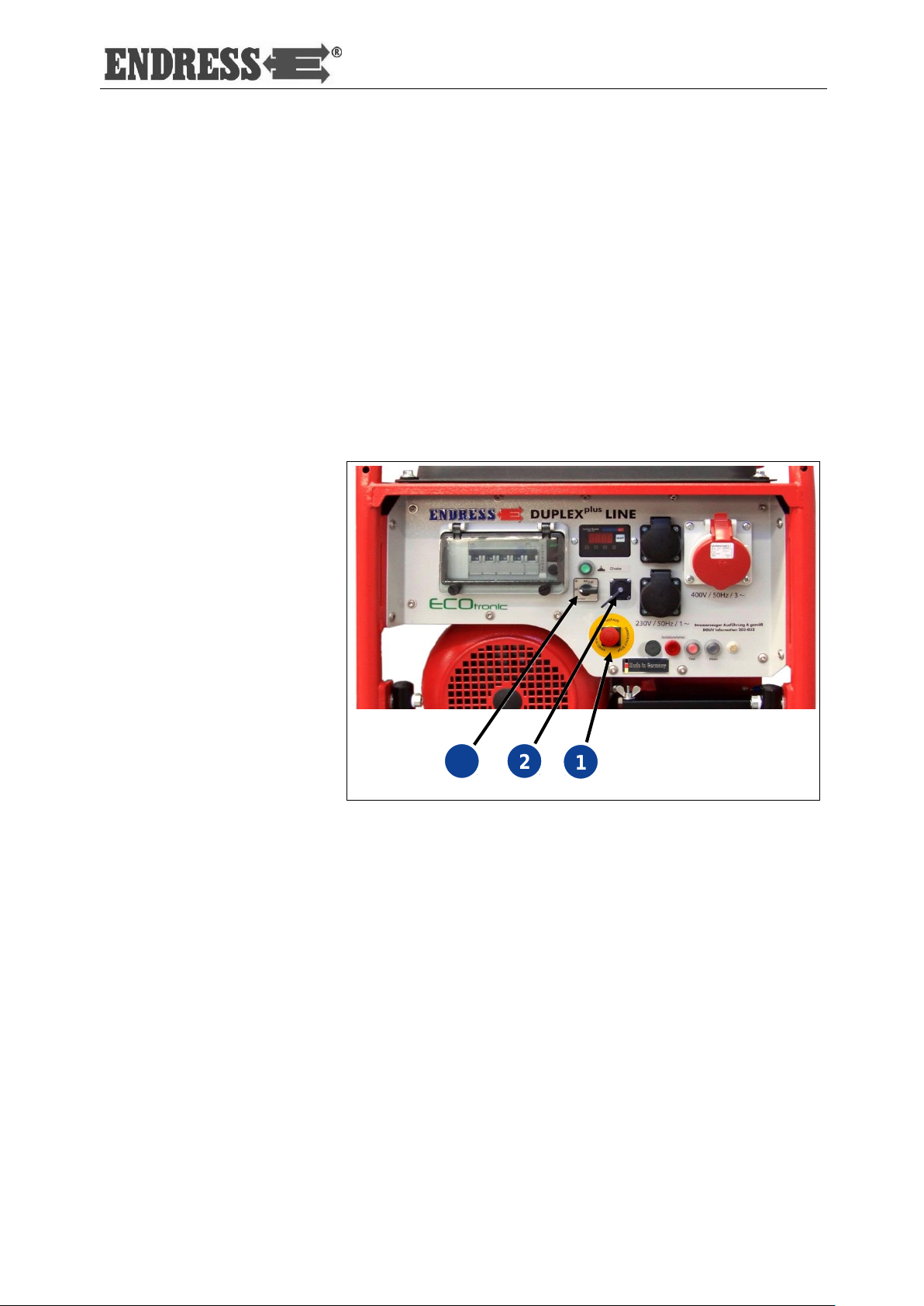

Fernstarteinrichtung ......................................................................................... 57 5.3

5.3.1 NOT-AUS-Schalter .............................................................................................59

6. Wartung ........................................................................................................... 60

Wartungsplan ................................................................................................... 60 6.1

Wartungsarbeiten............................................................................................. 61

6.2

6.2.1 Motoröl ................................................................................................................61

6.2.2 Batterie laden......................................................................................................63

6.2.3 Starterbatterie wechseln .....................................................................................64

7. Fehlersuche ..................................................................................................... 65

8. Technische Daten ........................................................................................... 68

9. Ersatzteile ........................................................................................................ 71

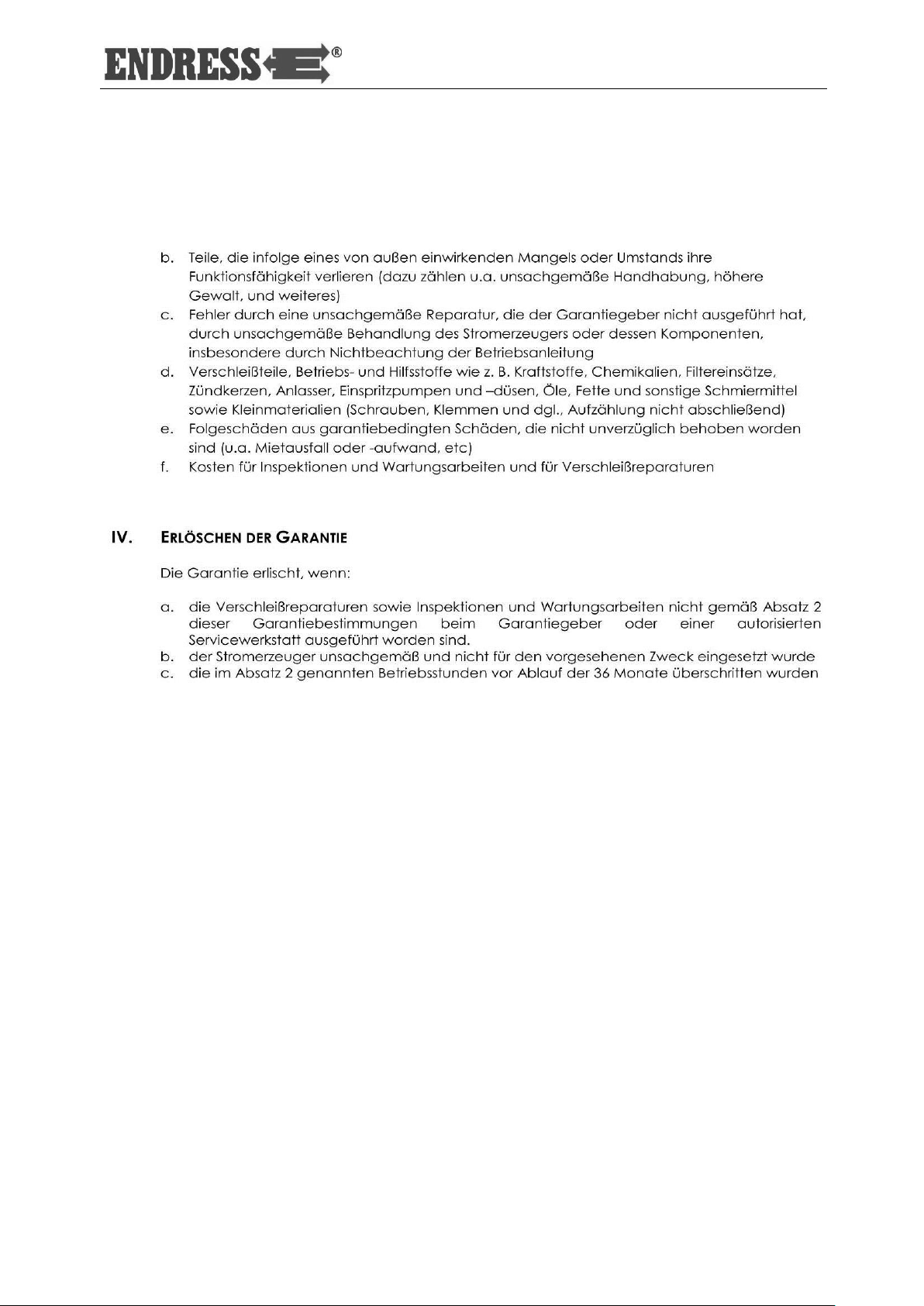

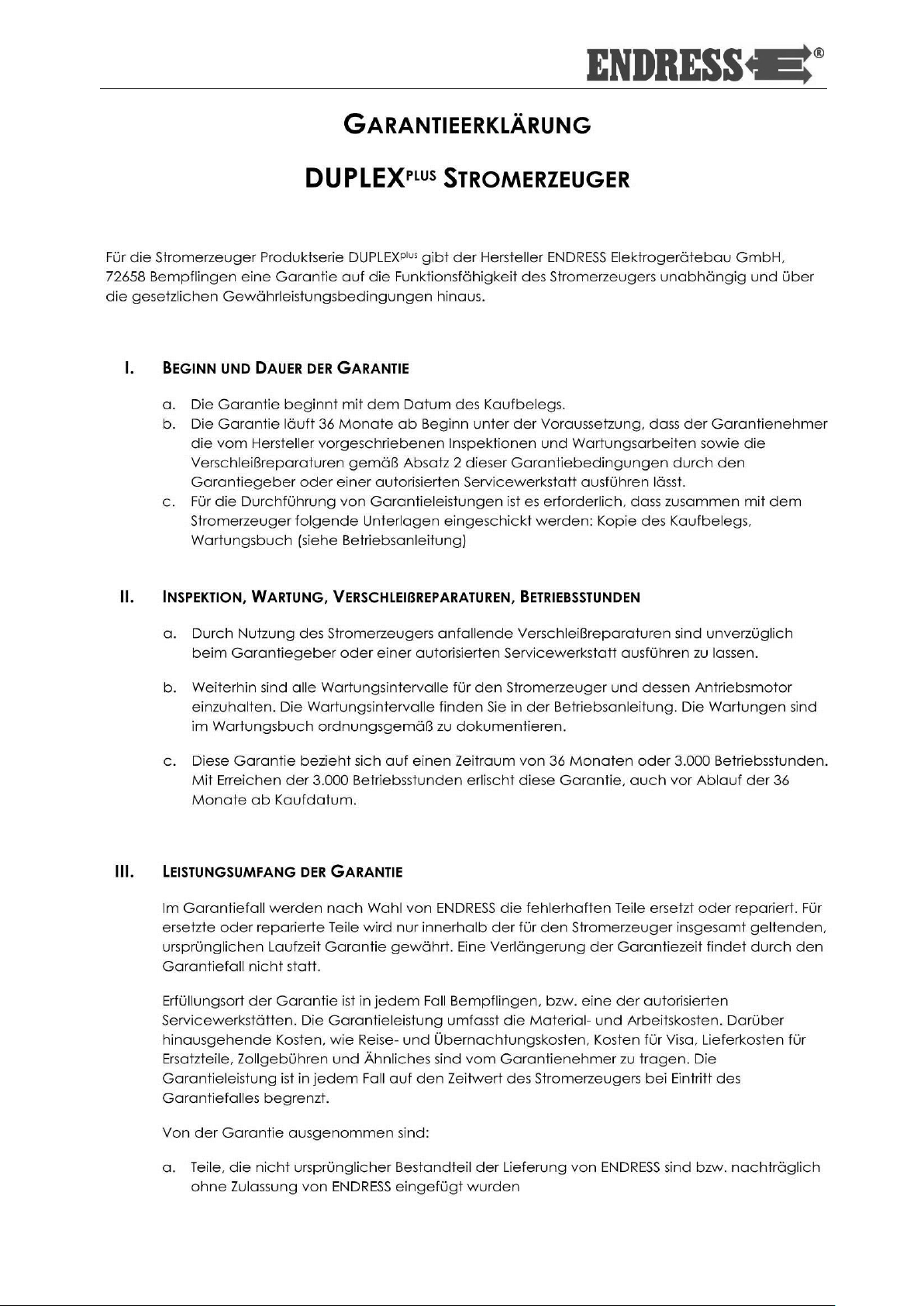

10. Garantieerklärung ........................................................................................... 74

11. Wartungsnachweis ......................................................................................... 77

Abbildungsverzeichnis

6 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Abb. 1-1: Dokumentenfach unter Kraftstofftank ................................. 8

Abb. 2-1: Kennzeichnungen am Stromerzeuger ...............................19

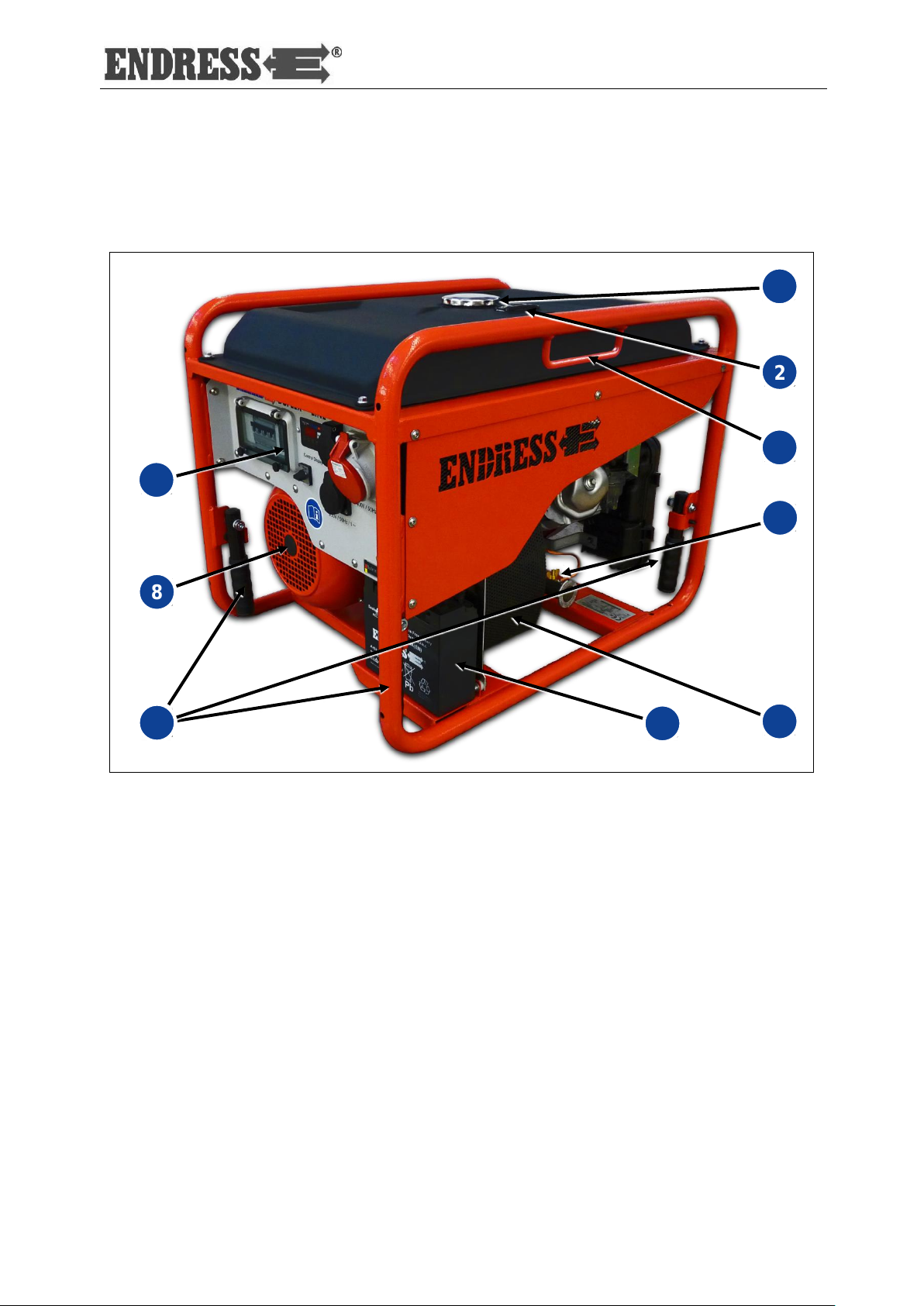

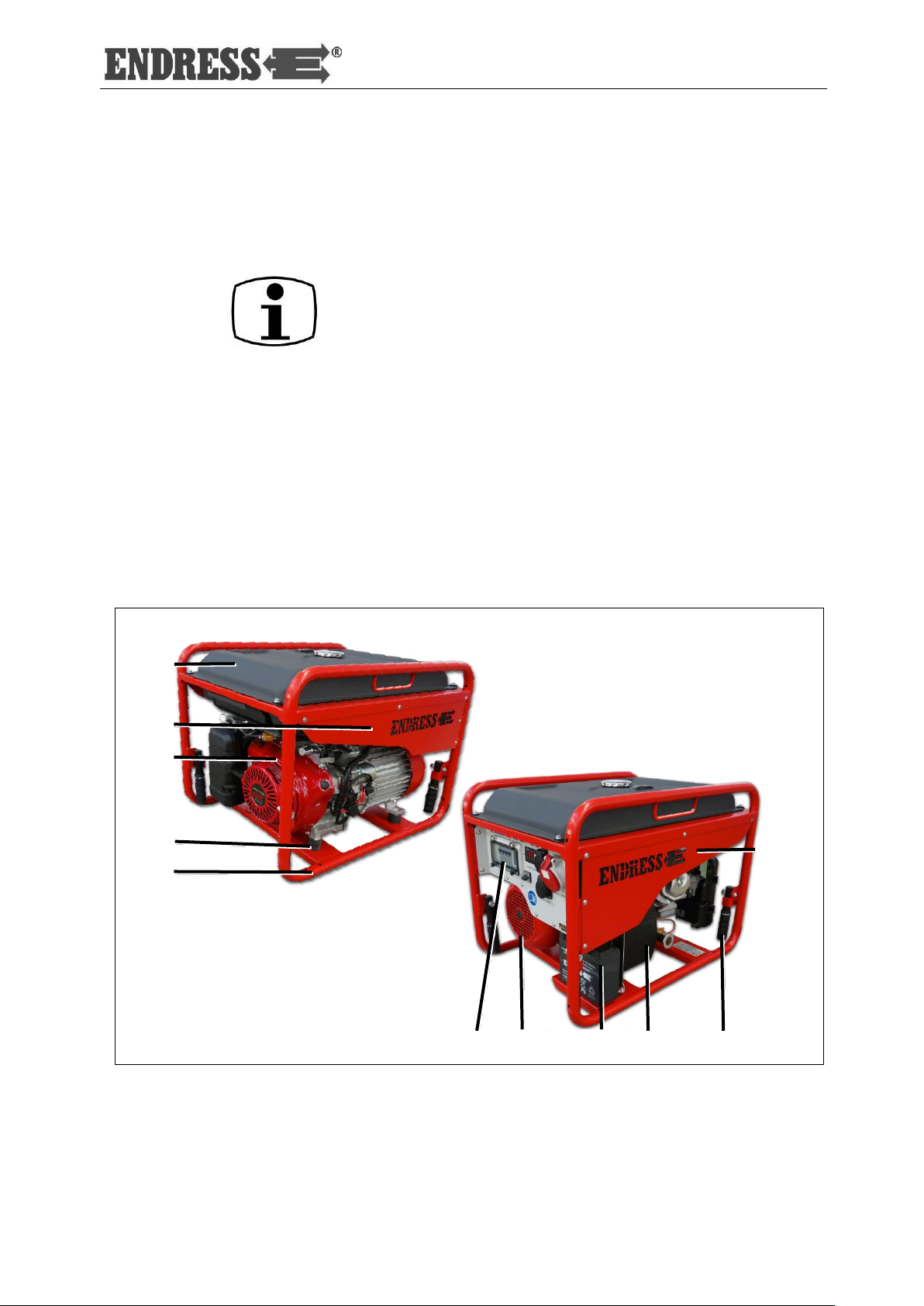

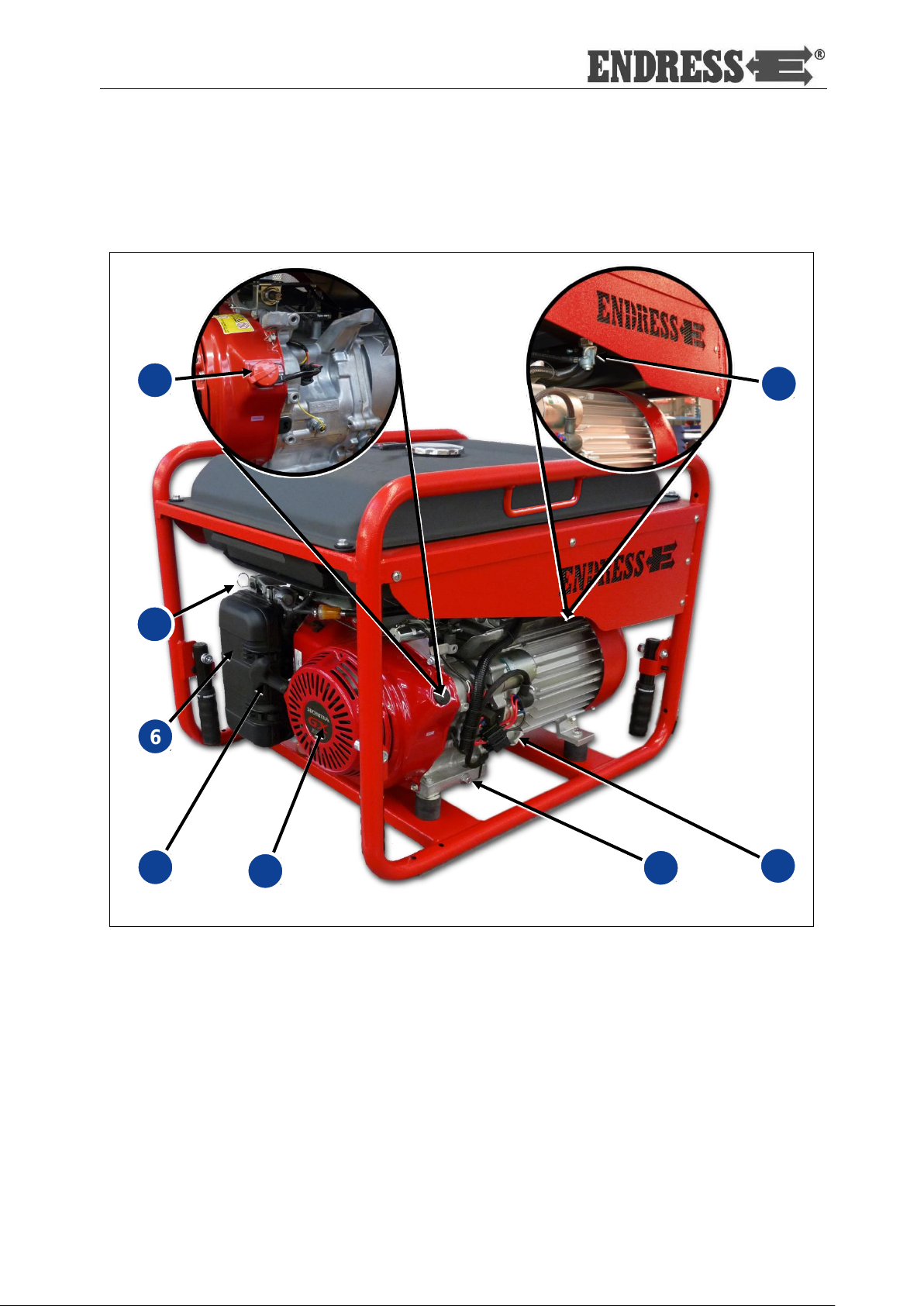

Abb. 3-1: Ansichten des Stromerzeugers .........................................28

Abb. 3-2: Bestandteile der Bedien- und Abgasseite..........................29

Abb. 3-3: Bestandteile der Motor- und Wartungsseite ......................30

Page 7

Inhaltsverzeichnis

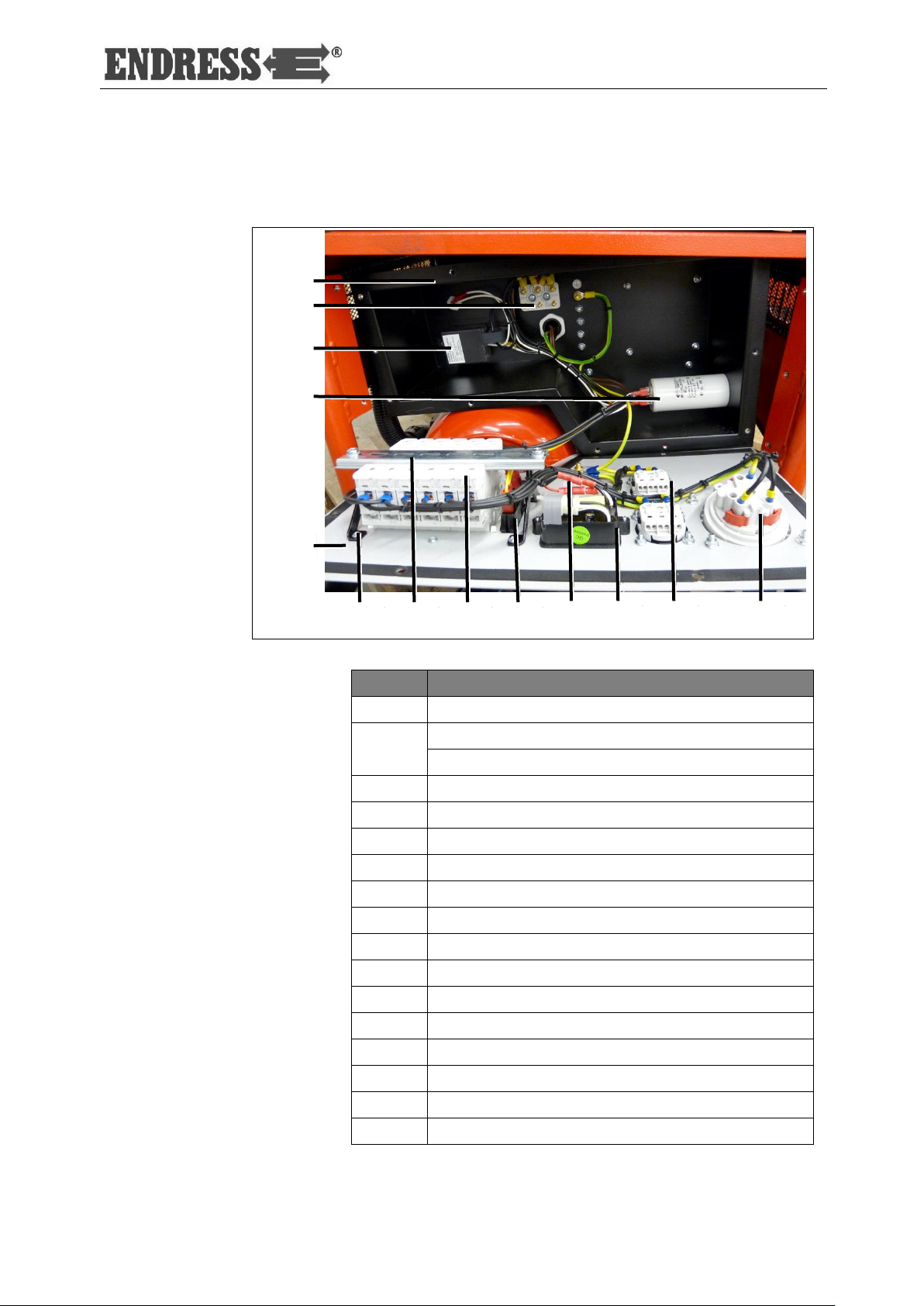

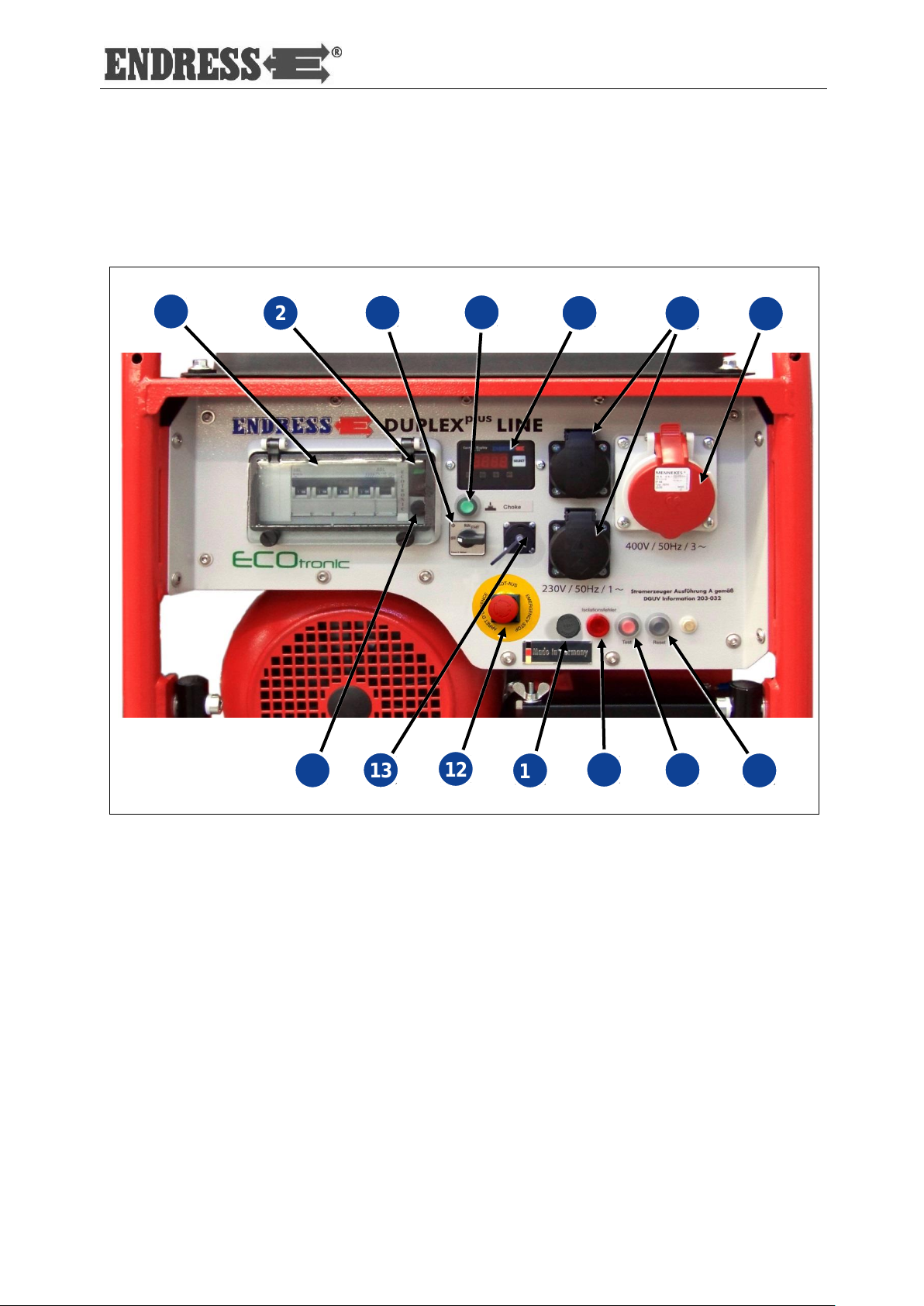

Abb. 3-4: Bestandteile des Elektrokastens * .....................................31

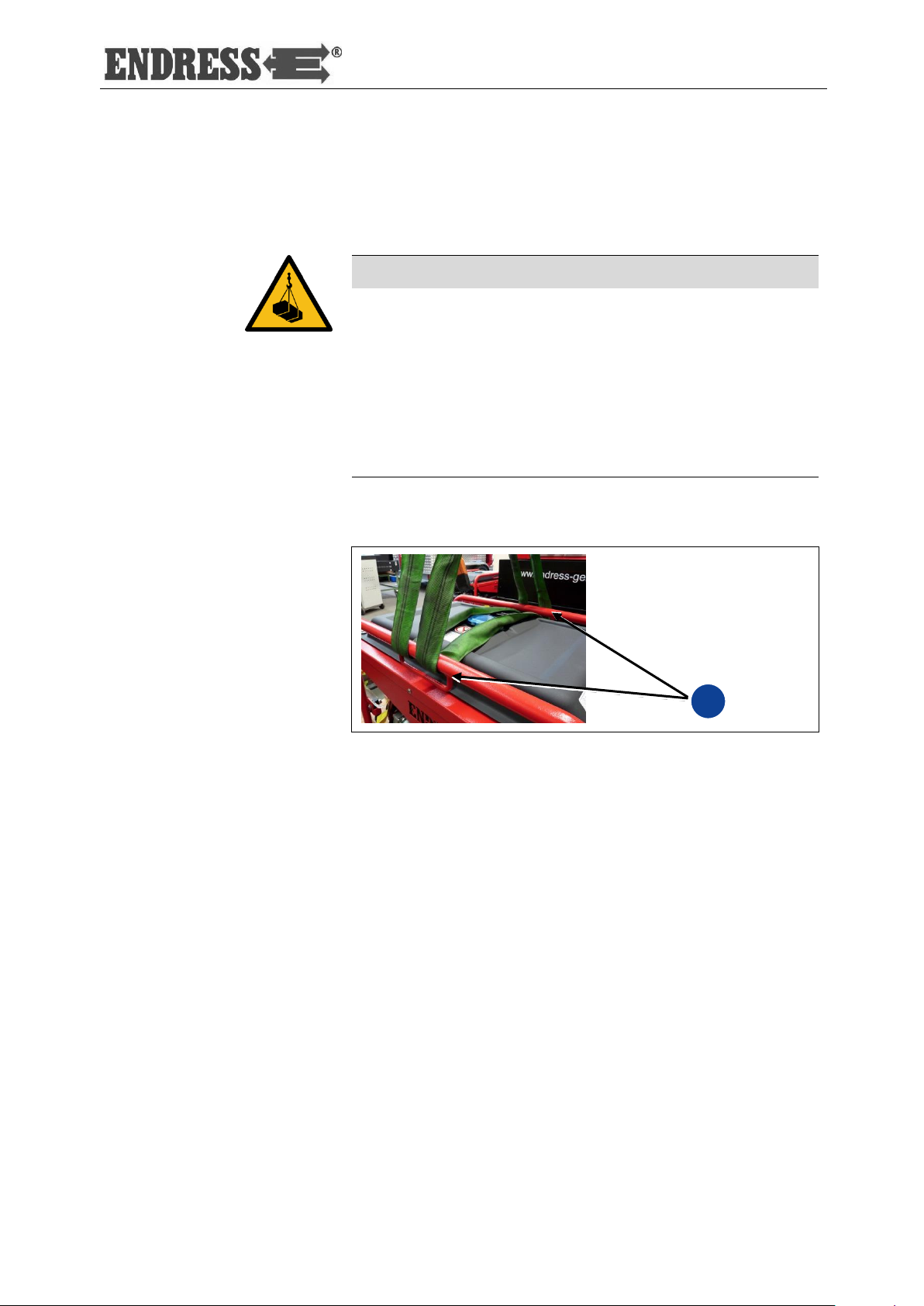

Abb. 4-1: Anbringung Tragegurte .....................................................35

Abb. 4-2: Bedienelemente Handstart ................................................39

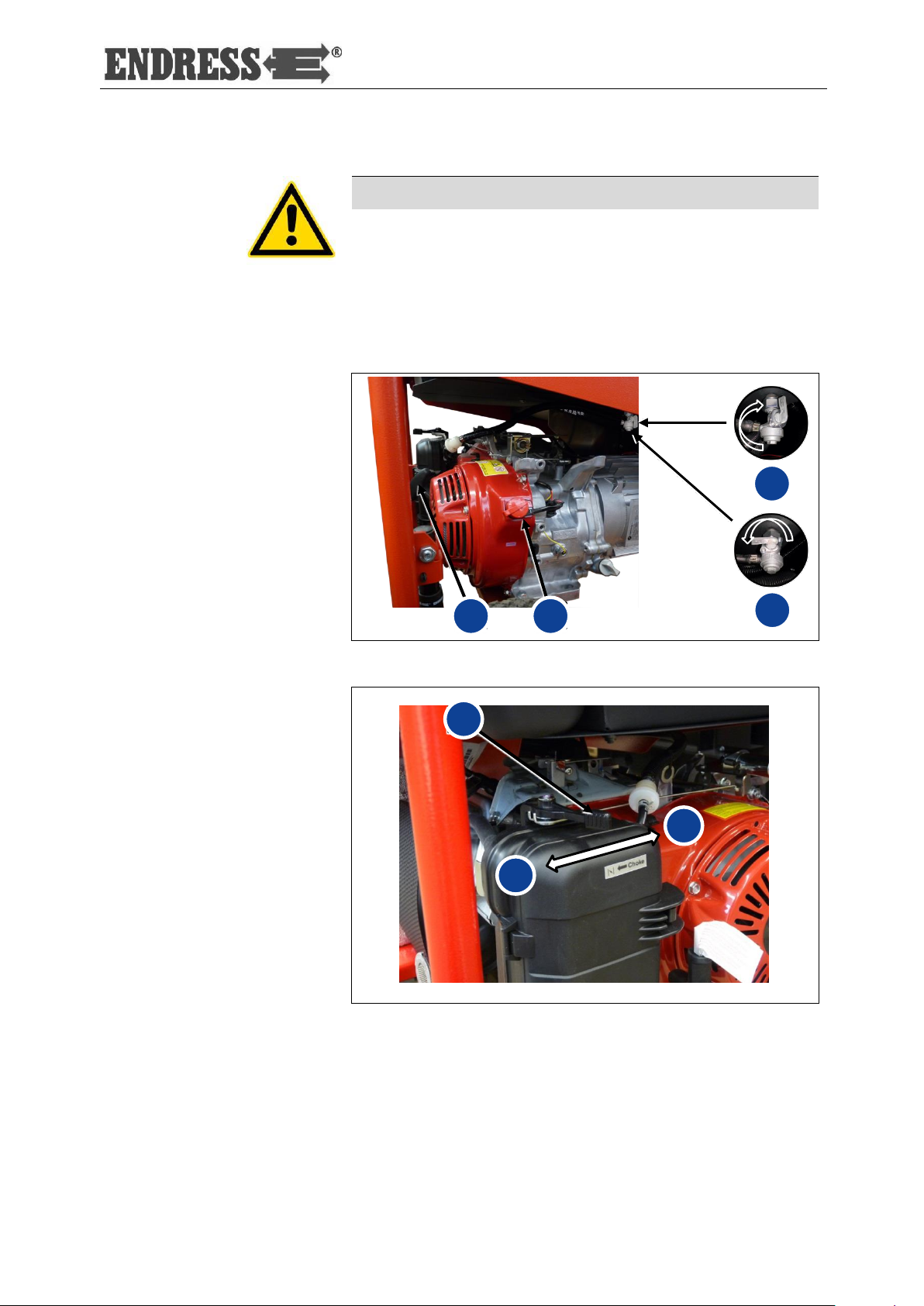

Abb. 4-3: Position Hand-Choke ........................................................39

Abb. 4-4: Elektrostart ........................................................................40

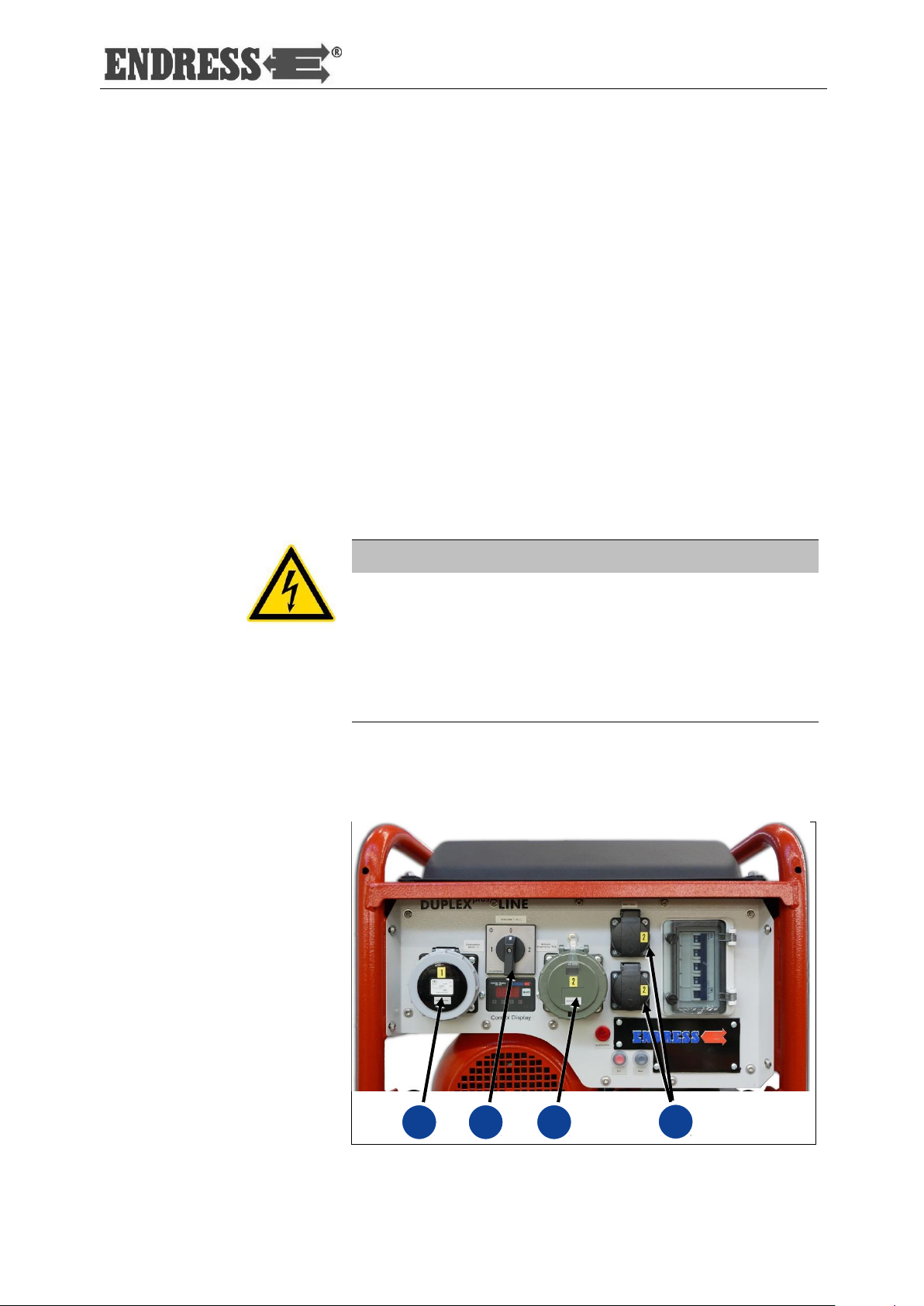

Abb. 4-5: Verbrauchsmittel anschließen ...........................................43

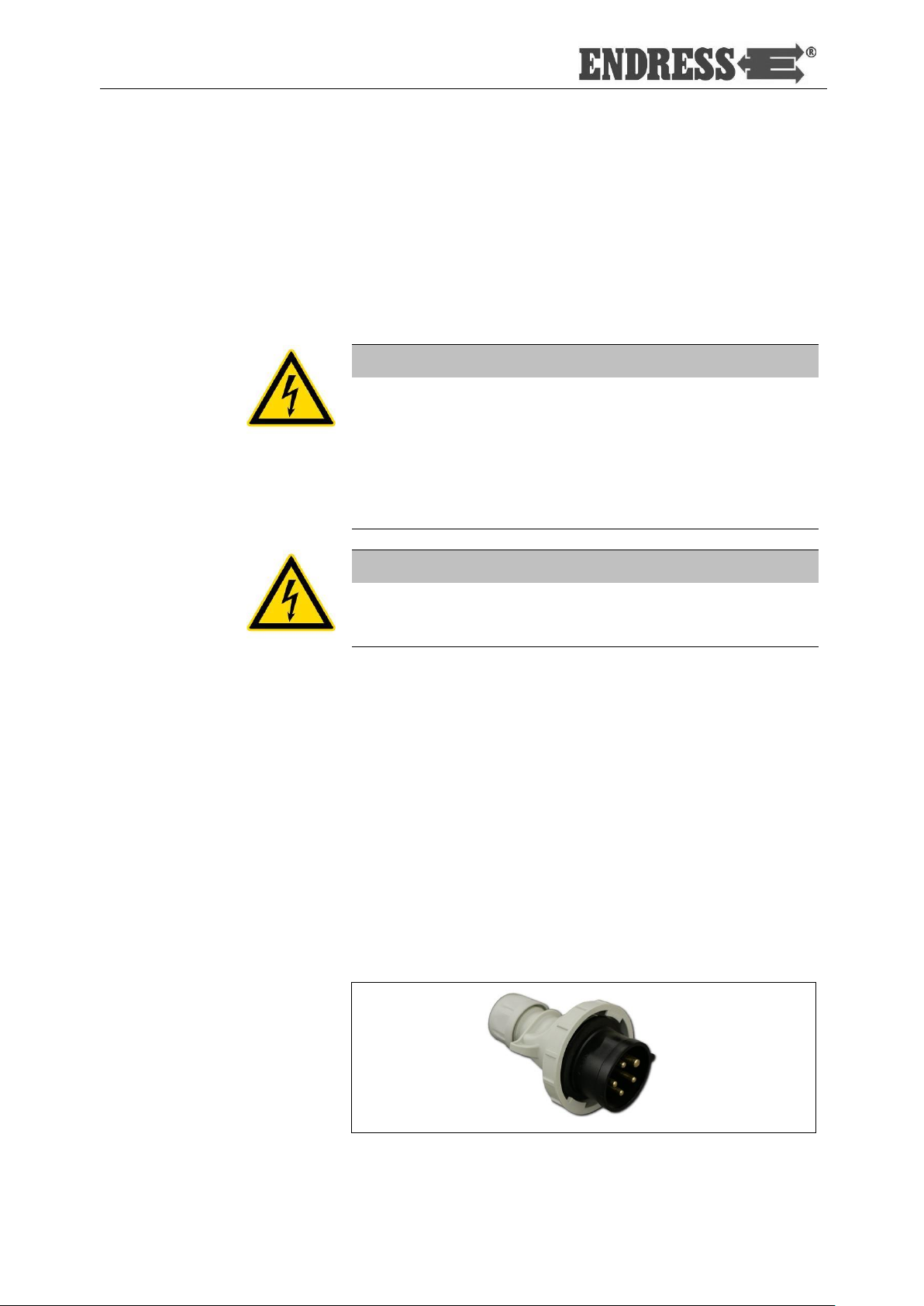

Abb. 4-6: Einspeisestecker im Lieferumfang.....................................46

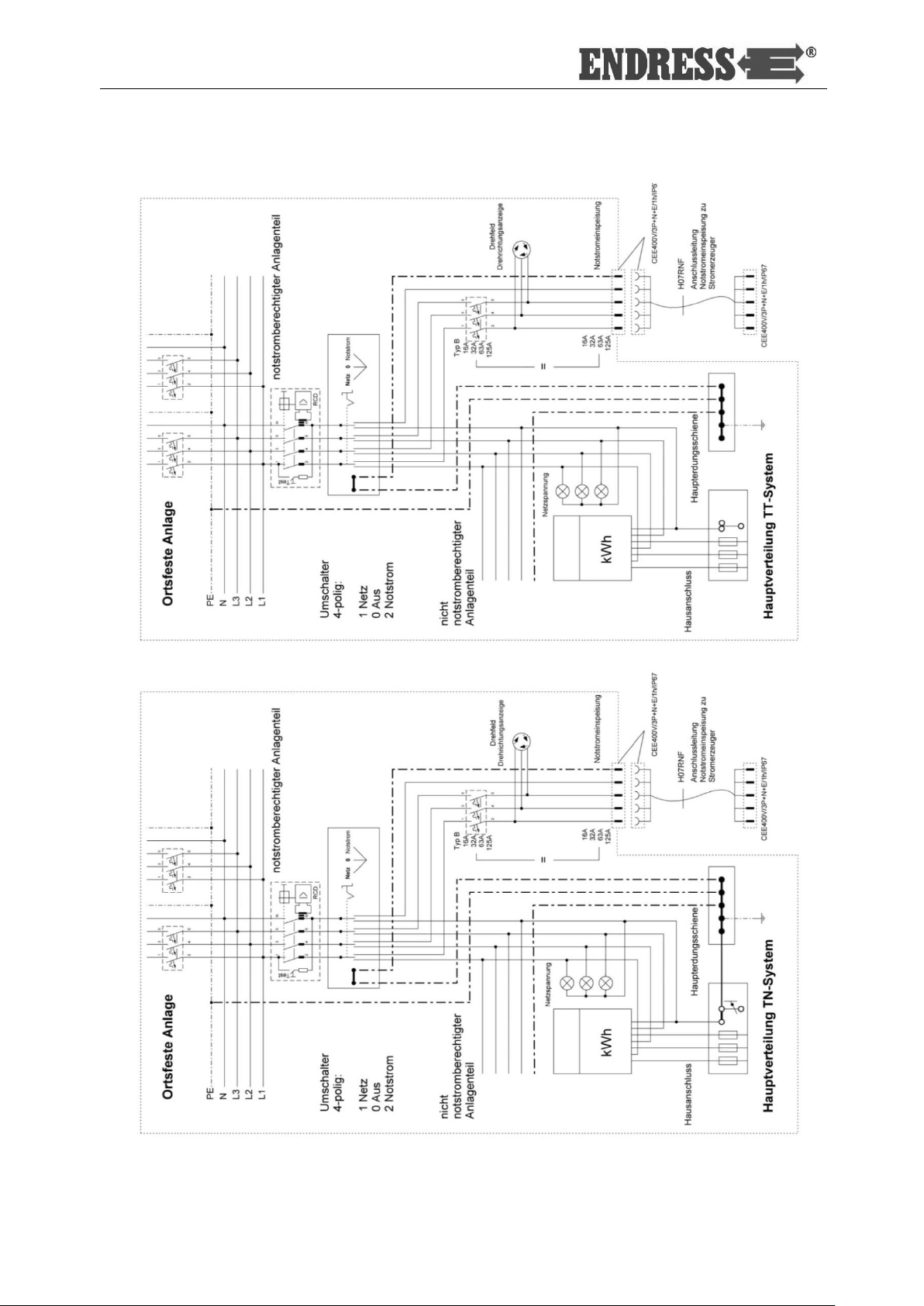

Abb. 4-7:: Ausführungsbeispiel Hauptverteilung TN- / TT-System ....48

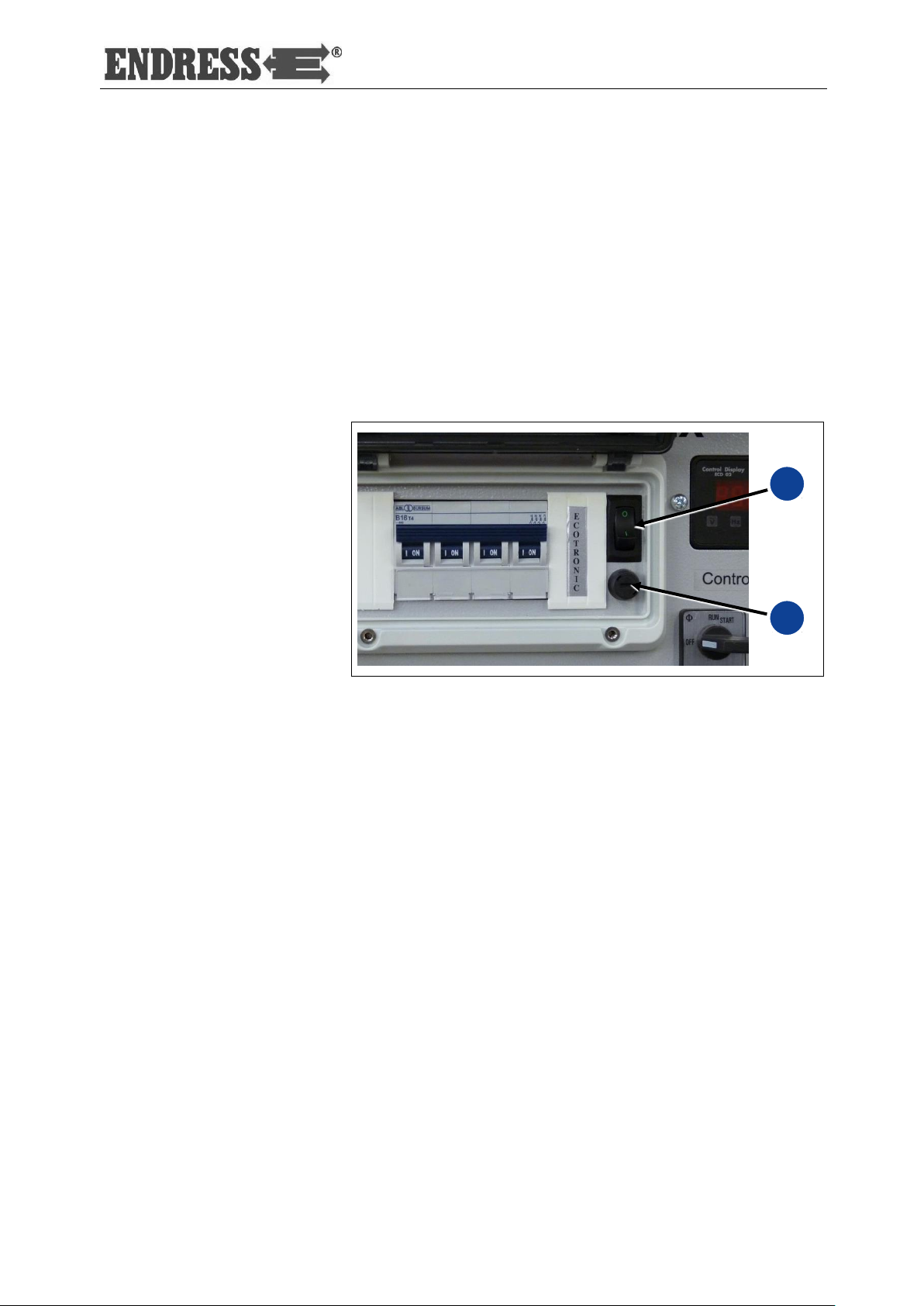

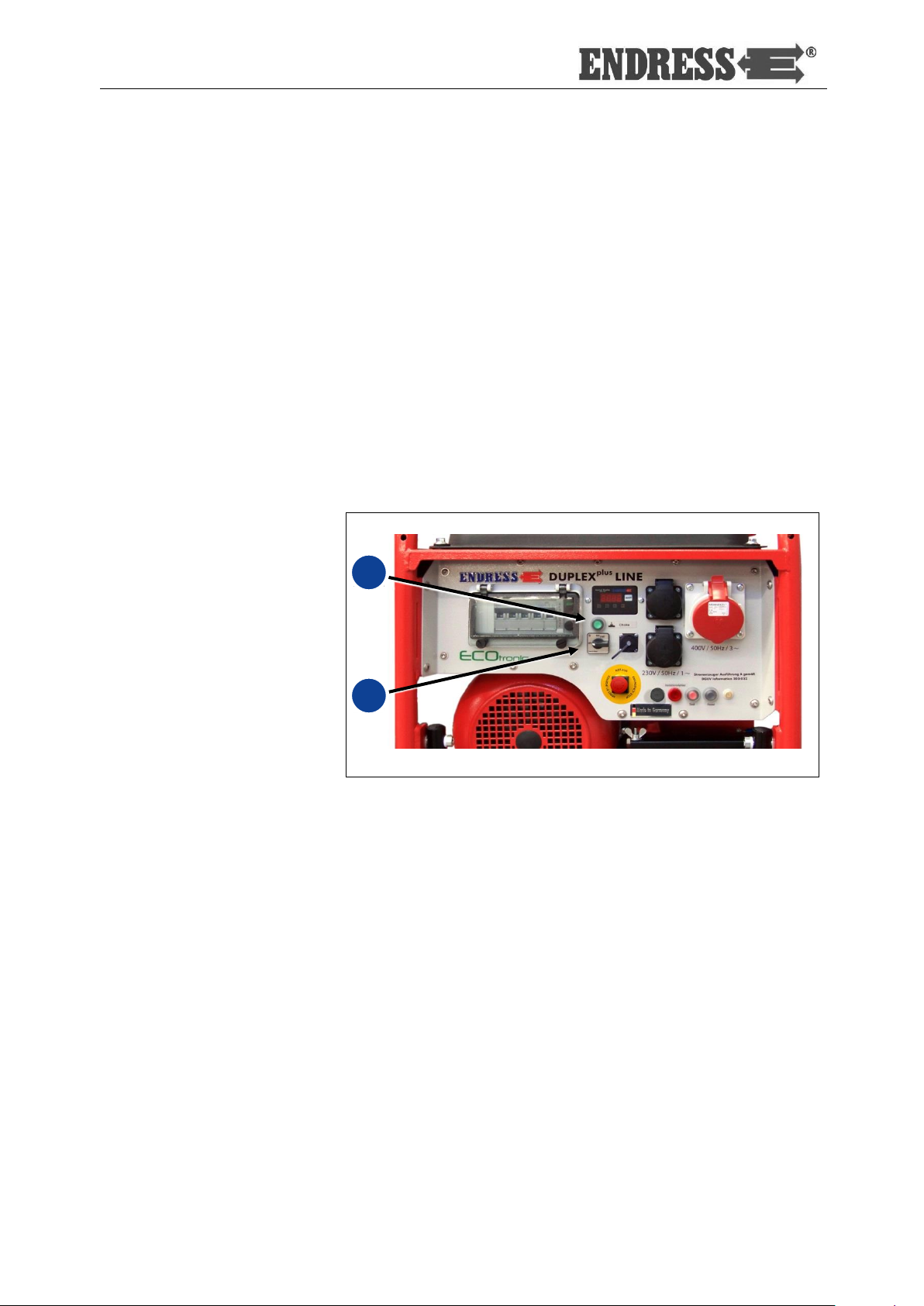

Abb. 4-8: Wippschalter Leerlauf-Drehzahlabsenkung .......................49

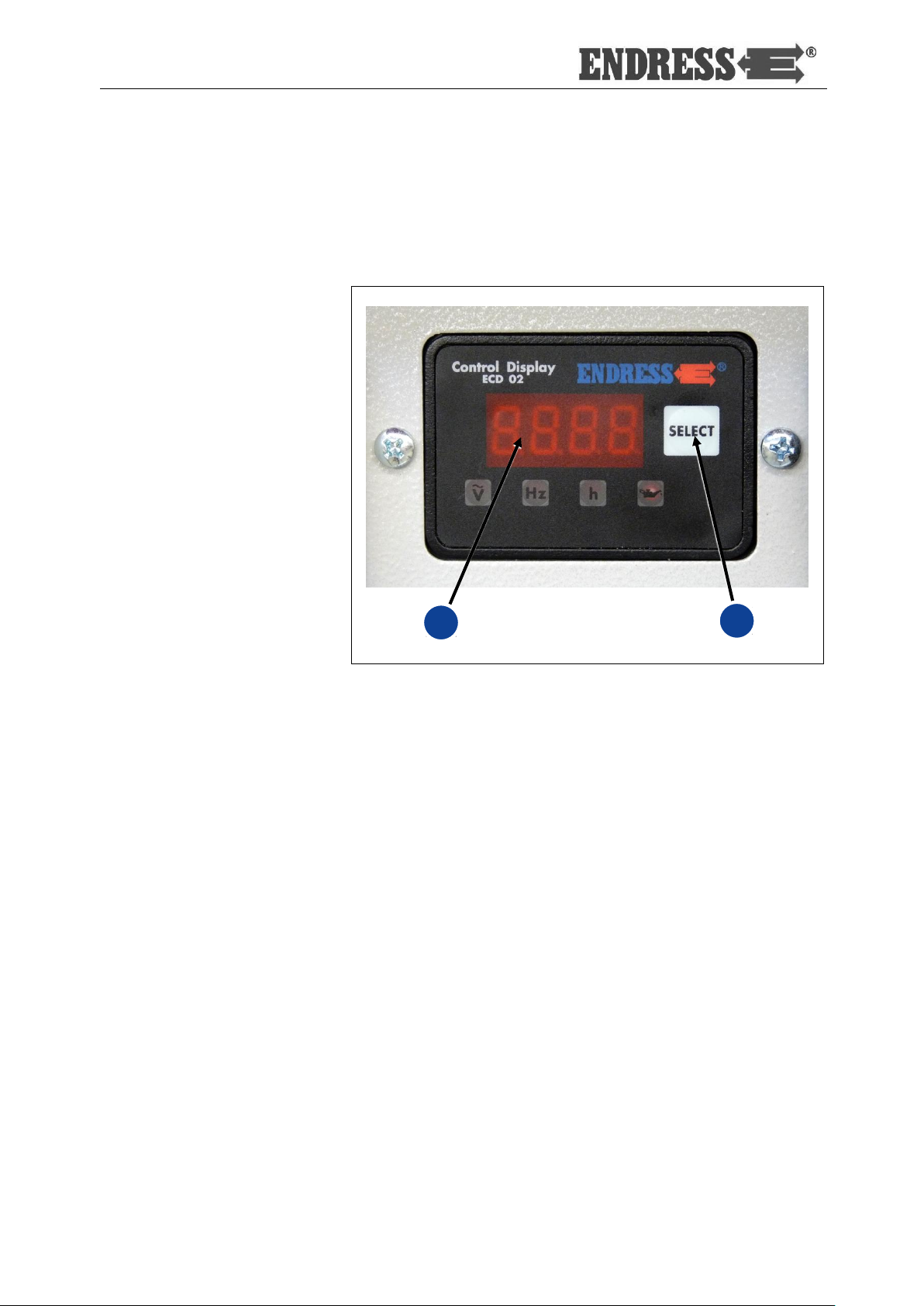

Abb. 4-9: Multifunktionsdisplay .........................................................50

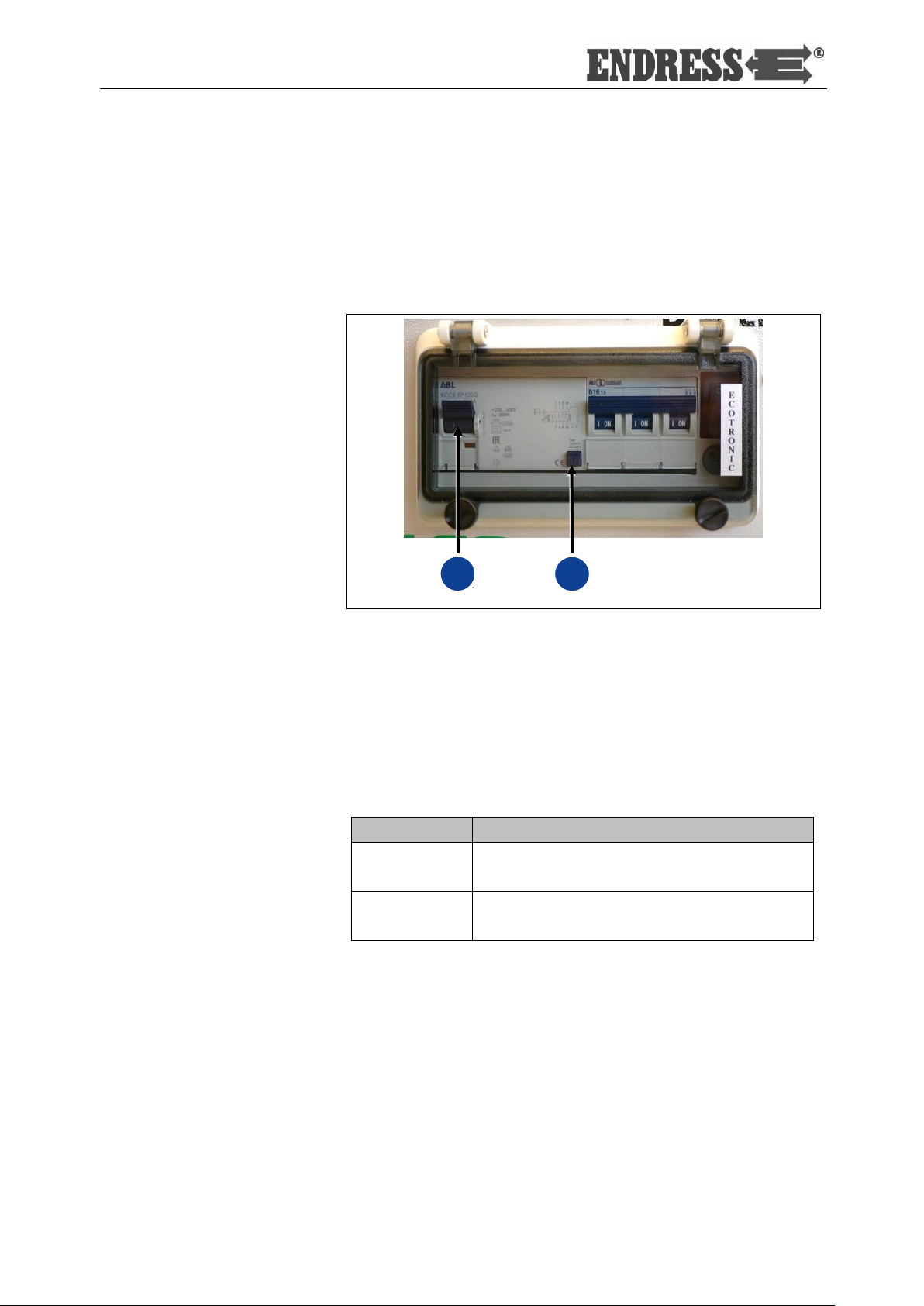

Abb. 5-1: FI-Schutzschalter ..............................................................54

Abb. 5-2: Isolationsüberwachung .....................................................55

Abb. 5-3: Fernstarteinrichtung ..........................................................57

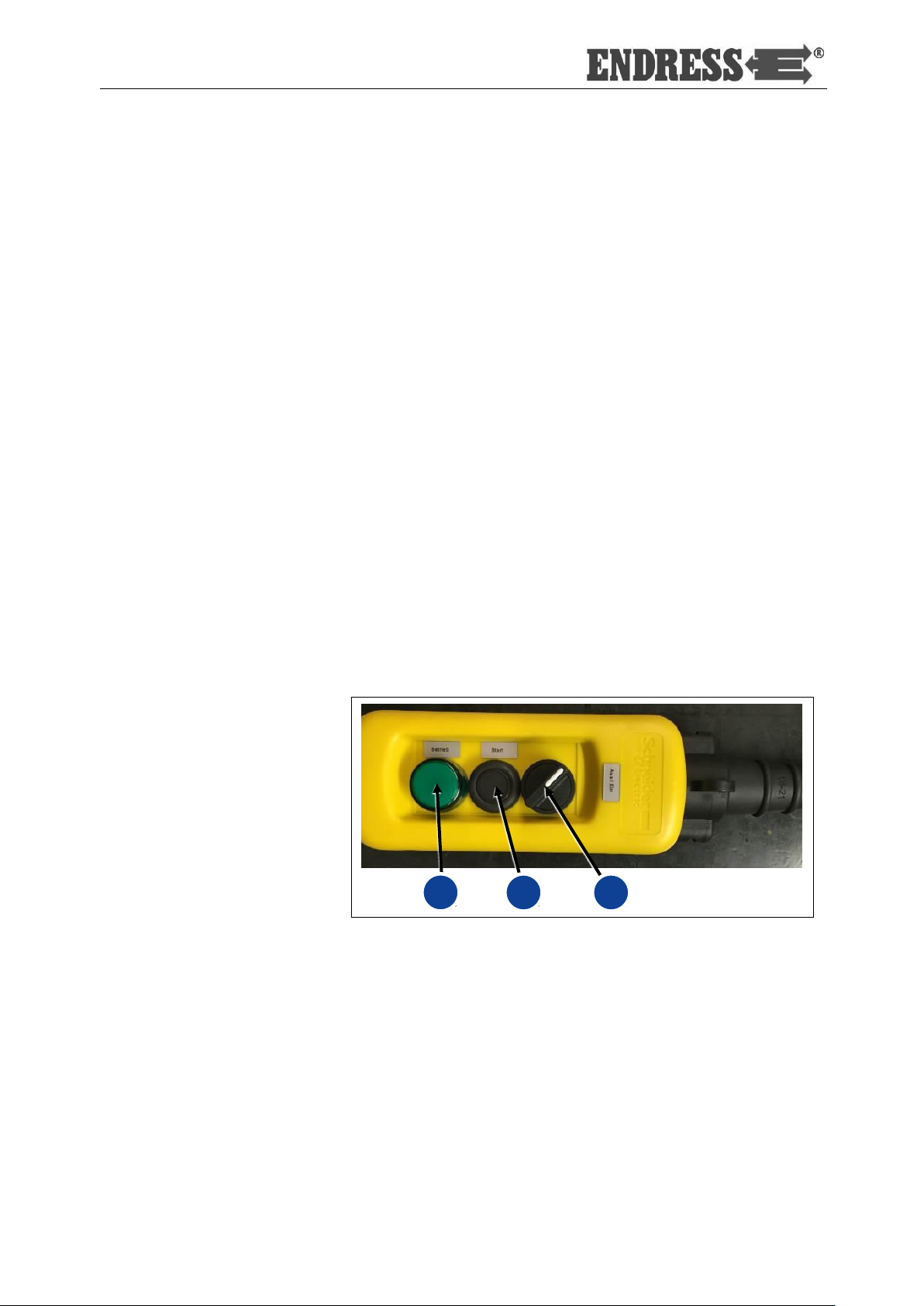

Abb. 5-4: Kabel-Fernbedienung........................................................58

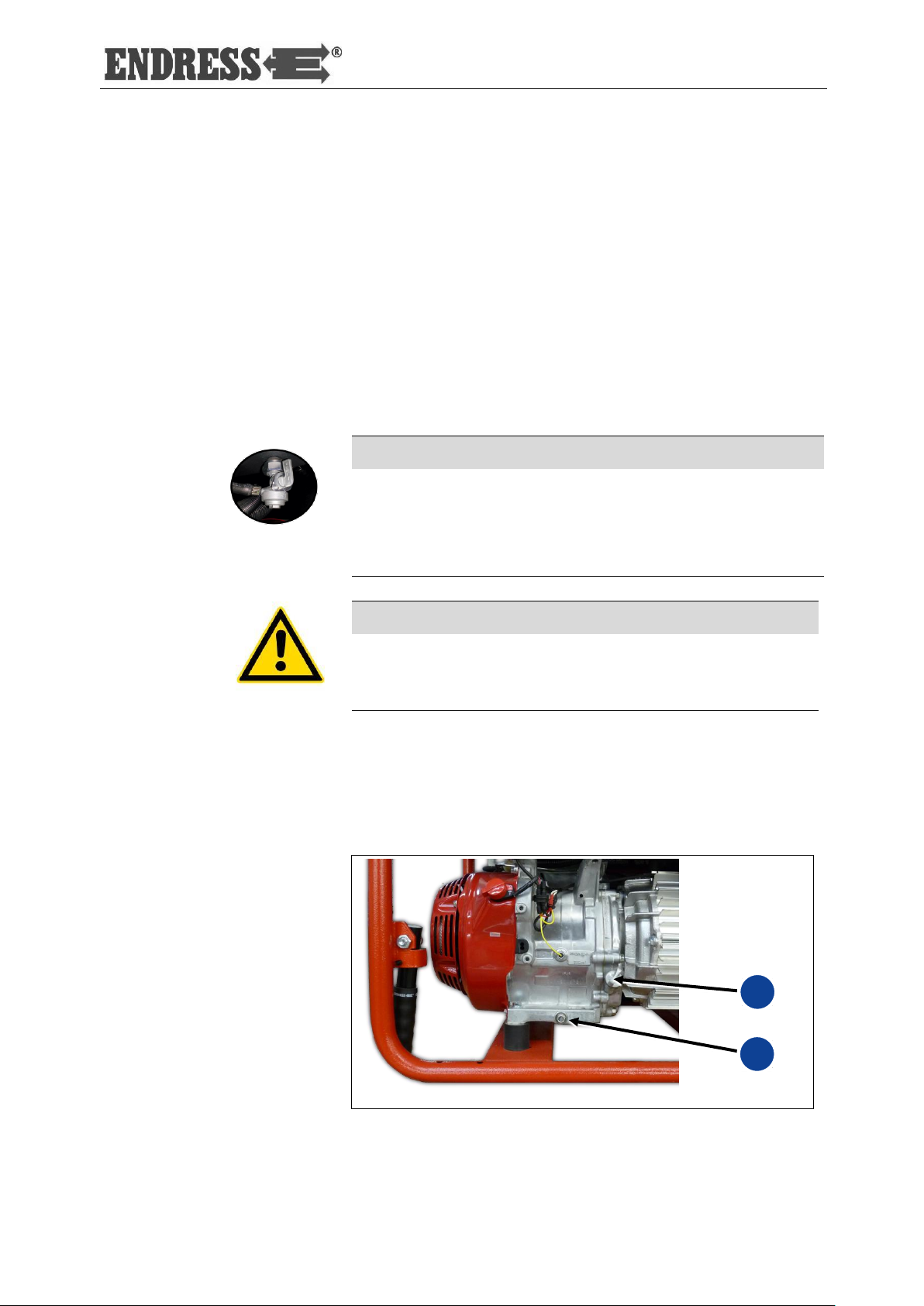

Abb. 6-1: Ölmessstab und Ölablassschraube ...................................61

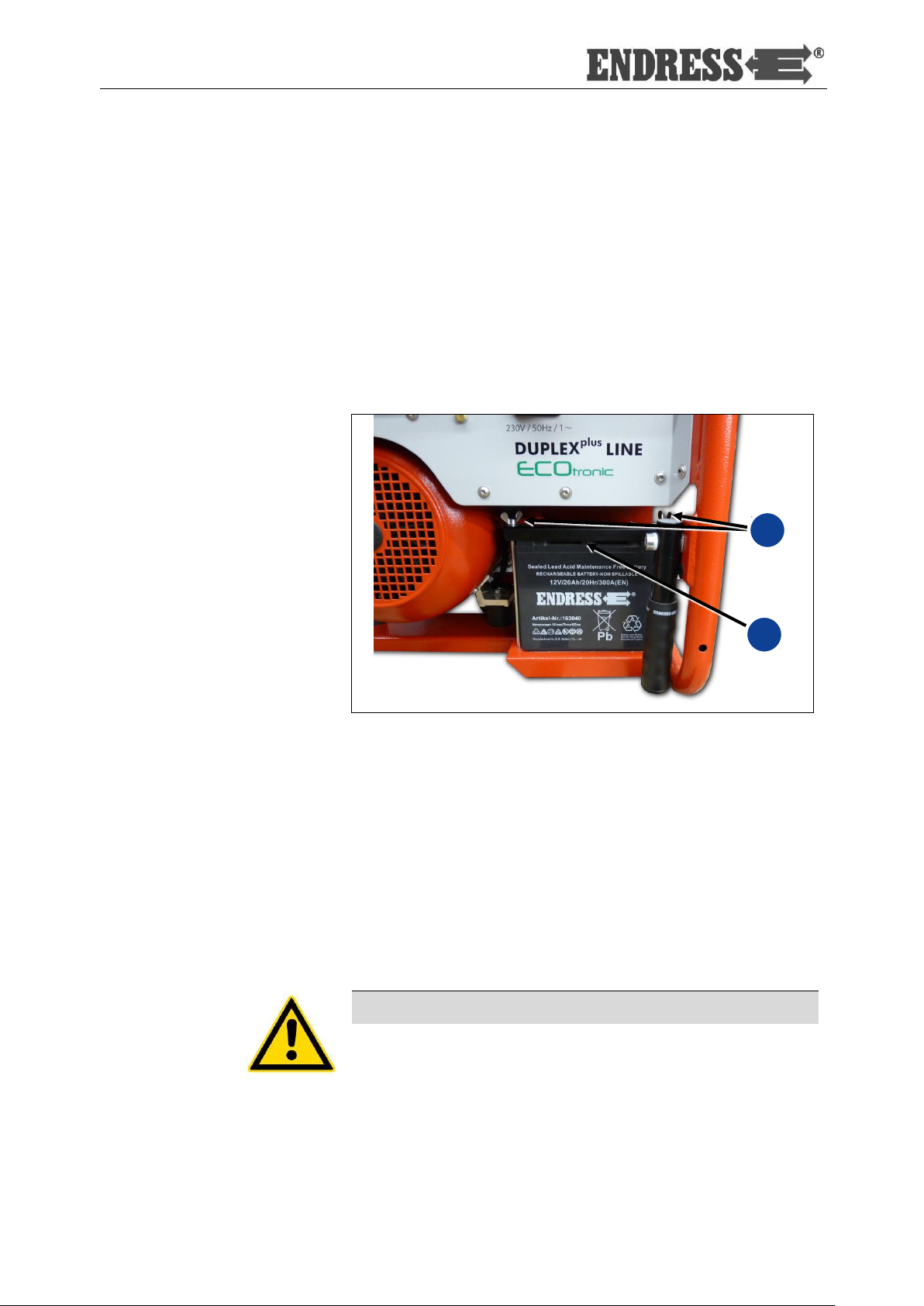

Abb. 6-2: Batterie wechseln ..............................................................64

Abb. 9-1: Ersatzteile Rahmen / Motor / Generator ............................71

Abb. 9-2: Ersatzteile Elektrokasten ...................................................73

Tabellenverzeichnis

Tab. 2.1: Gefahrenbereiche und Arbeitsplätze am Stromerzeuger ...18

Tab. 2.2: Kennzeichnungen am Stromerzeuger ...............................20

Tab. 5.1: FI-Schutzschalter Prüfung .................................................54

Tab. 5.2: Isolationsüberwachungsprüfung mit Abschaltung ..............55

Tab. 5.3: Isolationsüberwachung im Betrieb mit Abschaltung ...........56

Tab. 6.1: Wartungsplan des Stromerzeugers ...................................60

Tab. 7.1: Fehlersuche beim Betrieb des Stromerzeugers .................66

Tab. 8.1: Umgebungsbedingungen des Stromerzeugers ..................69

Tab. 8.2: Leistungsminderung des Stromerzeugers

in Abhängigkeit von den Umgebungsbedingungen...........69

Tab. 8.3: Maximale Leitungslänge des Verteilernetzes

in Abhängigkeit vom Leitungsquerschnitt .........................69

Tab. 9.1: Ersatzteile Rahmen / Motor / Generator ............................72

Tab. 9.2: Ersatzteile Elektrokasten ...................................................73

Allgemeiner Hinweis Die Abbildungen in dieser Bedienungsanleitung entsprechen

nicht in allen Belangen, insbesondere in der Farbgebung, der tatsächlichen Ausführung und sind grundsätzlicher Natur.

Änderungen im Sinne der technischen Weiterentwicklung

behalten wir uns grundsätzlich vor.

Technische Änderungen nach Drucklegung dieser

Bedienungsanleitung werden nicht berücksichtigt.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 7

Page 8

Zu dieser Anleitung Weitere Dokumente und Unterlagen

1. Zu dieser Anleitung

Bevor Sie den Stromerzeuger benutzen, müssen Sie diese Anleitung aufmerksam lesen und verstehen.

Diese Anleitung soll Sie mit den grundlegenden Arbeiten am Stromerzeuger vertraut machen.

Diese Anleitung enthält wichtige Hinweise, um den Stromerzeuger sicher und sachgerecht zu benutzen.

Ihre Beachtung hilft:

 Gefahren zu vermeiden  Reparaturkosten und Ausfallzeiten zu verringern  die Zuverlässigkeit und Lebensdauer des Stromerzeu-

gers zu erhöhen.

Ungeachtet dieser Anleitung müssen die im Verwenderland und am Einsatzort geltenden Gesetze, Verordnungen, Richtlinien und Normen beachtet werden.

In dieser Anleitung wird nur die Benutzung des Stromerzeugers beschrieben.

Ein Exemplar dieser Anleitung muss am Gerät verbleiben und dem Bedienungspersonal jederzeit zugänglich sein. Dazu befindet sich ein Dokumentenfach auf der Motorseite des Stromerzeugers unterhalb des Kraftstofftanks (siehe Abb. 1-1).

8 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Abb. 1-1: Dokumentenfach unter Kraftstofftank

Page 9

Inhaltsverzeichnis

Weitere Dokumente und Unterlagen 1.1

Neben dieser Bedienungsanleitung gehören noch weitere Unterlagen zur Dokumentation des Stromerzeugers. Sie muss am Gerät verbleiben und jederzeit vom Bedienungspersonal eingesehen werden können:

 Betriebsanleitung und Wartungsvorschrift des Motors  Behandlungsvorschrift Batterie für die Ausführung Elek-

trostart

 Beiblatt „Wichtiger Hinweis für Stromerzeuger mit An-

schluss für Potentialausgleich“

 Beiblatt „Einbau von ENDRESS-Stromerzeugern in

Fahrzeugen, Containern oder sonstigen geschlossenen

Räumlichkeiten“

Alle genannten Dokumente sind Bestandteil der Bedienungsanleitung. Sie beschreiben die bestimmungsgemäße Verwendung des Stromerzeugers und bilden die Voraussetzungen, um

 Bedienungspersonal und Benutzer vor Gefahren und

Risiken zu bewahren,

 Schäden am Gerät und der mit ihm verwendeten Ausrüs-

tung zu vermeiden,

 Ihre Gewährleistungs- und Garantieansprüche sicherzu-

stellen (siehe auch Kap. 10).

Sicherheitszeichen 1.2

Das Sicherheitszeichen stellt eine Gefahrenquelle bildlich dar. Die Sicherheitszeichen im Arbeitsbereich der Maschine/Anlage und der gesamten technischen Dokumentation entsprechen der EG-Richtlinie 92/58/EWG - Mindestvorschriften für die Sicherheits- und/oder Gesundheitsschutzkennzeichnung am Arbeitsplatz.

Warnung vor einer allgemeinen Gefahr

Dieses Warnzeichen steht vor Tätigkeiten, bei denen mehrere Ursachen zu Gefährdungen führen können.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 9

Page 10

Zu dieser Anleitung Sicherheitszeichen

Warnung vor explosionsgefährlichen Stoffen

Dieses Warnzeichen steht vor Tätigkeiten, bei denen die Gefahr einer Explosion, eventuell mit tödlichen Folgen, besteht.

Warnung vor gefährlicher elektrischer Spannung

Dieses Warnzeichen steht vor Tätigkeiten, bei denen die Gefahr eines elektrischen Schlages, eventuell mit tödlichen Folgen, besteht.

Warnung vor giftigen Stoffen

Dieses Warnzeichen steht vor Tätigkeiten, bei denen die Gefahr einer Vergiftung, eventuell mit tödlichen Folgen, besteht.

Warnung vor herabstürzenden Lasten

Dieses Warnzeichen steht vor Tätigkeiten, bei denen die Gefahr von Quetschungen oder Knochenbrüchen, eventuell mit tödlichen Folgen, besteht.

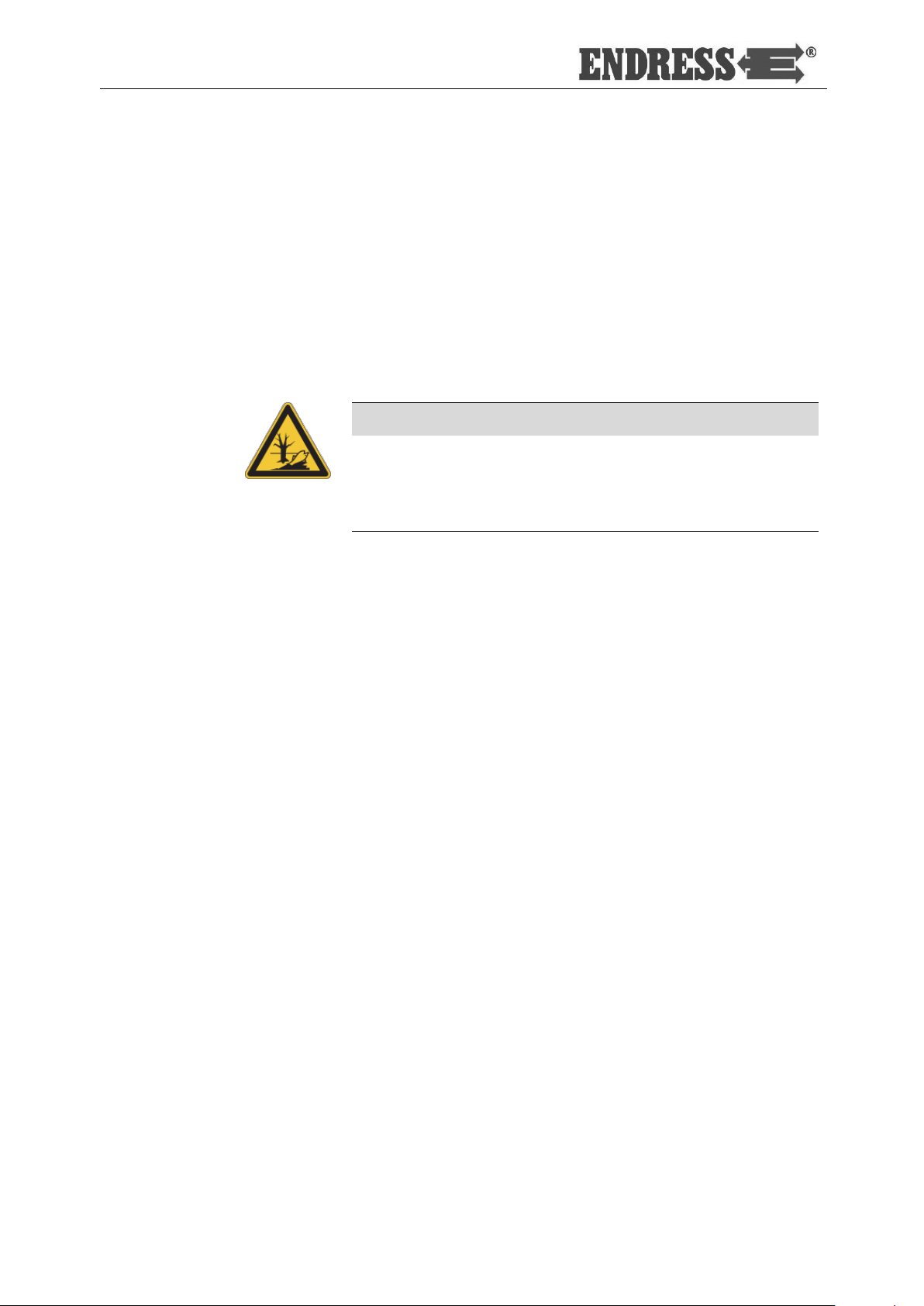

Warnung vor Umweltschädigenden Stoffen

Dieses Warnzeichen steht vor Tätigkeiten, bei denen die Gefährdung der Umwelt, eventuell mit katastrophalen Folgen, besteht.

Warnung vor heißen Oberflächen

Dieses Warnzeichen steht vor Tätigkeiten, bei denen die Gefahr einer Verbrennung, eventuell mit nachhaltigen Folgen, besteht.

10 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 11

Inhaltsverzeichnis

Notizen

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 11

Page 12

Allgemeine Sicherheitsbestimmungen Wichtiger Sicherheitshinweis

2. Allgemeine Sicherheitsbestimmungen

In diesem Abschnitt finden Sie die grundlegenden Sicherheitsbestimmungen für den Betrieb des Stromerzeugers beschrieben.

Jede Person, die den Stromerzeuger bedient oder mit diesem arbeitet, muss dieses Kapitel lesen und seine Bestimmungen in die Praxis umsetzen.

Wichtiger Sicherheitshinweis 2.1

ENDRESS-Stromerzeuger sind zum Betrieb von elektrischen Ausrüstungen mit geeigneten Leistungsanforderungen ausgelegt. Andere Anwendungen können zu Verletzungen des Bedienungspersonals und zu einer Beschädigung des Stromerzeugers sowie anderen Sachschäden führen.

Die meisten Verletzungen und Sachschäden lassen sich vermeiden, wenn alle Anweisungen in dieser Anleitung und alle am Stromerzeuger angebrachten Anweisungen befolgt werden.

Der Stromerzeuger darf in keiner Weise modifiziert werden. Dies kann einen Unfall und eine Beschädigung des Stromerzeugers sowie von Geräten zur Folge haben.

12 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 13

Allgemeine Sicherheitsbestimmungen

Wichtiger Sicherheitshinweis

WARNUNG!

Folgendes ist nicht gestattet.

 Betrieb in explosionsgefährdeten Umgebungen  Betrieb in brandgefährdeten Umgebungen  Betrieb in geschlossenen Räumen  Betrieb in Fahrzeugen  Betrieb ohne die notwendigen Sicherheitsredundanzen  Betrieb an bestehenden Stromversorgungsnetzen  Betanken im heißen Zustand  Betanken im laufenden Betrieb  Besprühen mit Hochdruckreinigern oder Feuerlöschein-

richtungen

 entfernte Schutzeinrichtungen  fehlerhafter Einbau ins Fahrzeug  nicht eingehaltene Wartungsintervalle  unterlassene Messungen und Prüfungen zur Früherken-

nung von Schäden

 unterlassene Verschleißteilwechsel  nicht korrekt ausgeführte Wartungs- bzw. Reparaturar-

beiten

 fehlerhaft ausgeführte Wartungs- bzw. Reparaturarbei-

ten

 nicht bestimmungsgemäße Verwendung

2.1.1 Bestimmungsgemäße Verwendung

Der Stromerzeuger erzeugt im Rahmen eines Netzersatzbetriebes elektrische Energie zur Einspeisung in ein ortsbewegliches Verteilersystem.

Der Stromerzeuger darf nur innerhalb der angegebenen Grenzen für Spannung, Leistung und Nenndrehzahl (siehe Typenschild Kapitel 2.5) im Freien verwendet werden.

Zulässig ist auch eine Verwendung auf einem Fahrzeugausschub oder –Schwenkfach im jeweils ausgezogenen oder –ausgeschwenktem Zustand, wenn hierdurch der Generator allseitig ungehindert von Luft umströmt werden kann und insbesondere auch die Abführung von Abgasen sichergestellt ist. Dies ist insbesondere dann der Fall, wenn die Seite mit der Schalttafel und die Seite mit dem Abgasanschluss frei stehen.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 13

Page 14

Allgemeine Sicherheitsbestimmungen Wichtiger Sicherheitshinweis

Einbauarten, bei denen diese Flächen dem Fahrzeug zugewendet sind, bedürfen der schriftlichen Zustimmung des Inverkehrbringers, die dem Stromerzeuger beizulegen ist.

Der Stromerzeuger darf nicht an andere Energieverteilungs(z.B. die öffentliche Stromversorgung) und Energieerzeugungssysteme (z.B. andere Stromerzeuger) angeschlossen werden.

Der Stromerzeuger darf in explosionsgefährdeten Umgebungen nicht eingesetzt werden.

Der Stromerzeuger darf in brandgefährdeten Umgebungen nicht eingesetzt werden.

Der Stromerzeuger muss entsprechend der Vorgaben in der technischen Dokumentation betrieben werden.

Jede nicht bestimmungsgemäße Verwendung bzw. alle nicht in dieser Anleitung beschriebenen Tätigkeiten am Stromerzeuger sind unerlaubter Fehlgebrauch außerhalb der gesetzlichen Haftungsgrenzen des Herstellers.

2.1.2 Vorhersehbarer Fehlgebrauch bzw. unsachgemäße Handhabung

Bei vorhersehbarem Fehlgebrauch bzw. unsachgemäße Handhabung des Stromerzeugers erlischt die EGKonformitätserklärung des Herstellers und damit automatisch die Betriebserlaubnis.

Vorhersehbarer Fehlgebrauch bzw. unsachgemäße Handhabung sind:

 Betrieb in explosionsgefährdeten Umgebungen  Betrieb in brandgefährdeten Umgebungen  Betrieb in Räumen oder engen Gruben  Betrieb im eingeschwenkten Zustand im Fahrzeug  Betrieb ohne die notwendigen Sicherheitsredundanzen  Betrieb an bestehenden Stromversorgungsnetzen  Betanken im heißen Zustand  Betanken im laufenden Betrieb  Besprühen mit Hochdruckreinigern oder Feuerlöschein-

richtungen

 entfernte Schutzeinrichtungen  fehlerhafter Einbau ins Fahrzeug  nicht eingehaltene Wartungsintervalle

14 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 15

Allgemeine Sicherheitsbestimmungen

Wichtiger Sicherheitshinweis

2.1.3 Restgefahren

Lebensgefahr

 unterlassene Messungen und Prüfungen zur Früherken-

nung von Schäden

 unterlassene Verschleißteilwechsel  nicht korrekt ausgeführte Wartungs- bzw. Reparaturar-

beiten

 fehlerhaft ausgeführte Wartungs- bzw. Reparaturarbeiten  nicht bestimmungsgemäße Verwendung

Analysiert und bewertet wurden die Restgefahren vor Konstruktions- und Planungsbeginn des Stromerzeugers mittels einer Gefahrenanalyse nach DIN EN 60204, DIN EN ISO 12100 bzw. 12601.

Konstruktiv nicht vermeidbare Restgefahren während des gesamten Lebenszyklus des Stromerzeugers können sein:

 Lebensgefahr  Verletzungsgefahr  Umweltgefährdung  Sachschäden am Stromerzeuger  Sachschäden an weiteren Sachwerten  Leistungs- bzw. Funktionalitätseinschränkungen

Bestehende Restgefahren vermeiden Sie durch das praktische Umsetzen und Beachten dieser Vorgaben:

 der speziellen Warnhinweise am Stromerzeuger  der allgemeinen Sicherheitshinweise in dieser Anleitung  der speziellen Warnhinweise in dieser Anleitung

Lebensgefahr für Personen kann am Stromerzeuger entstehen durch:

 Fehlgebrauch  unsachgemäße Handhabung  fehlende Schutzeinrichtungen  defekte bzw. beschädigte elektrische Bauteile  Kraftstoffdämpfe  Motorabgase  eine zu große Ausdehnung des Verteilernetzes

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 15

Page 16

Allgemeine Sicherheitsbestimmungen Wichtiger Sicherheitshinweis

Verletzungsgefahr

Umweltgefährdung

Sachschäden am

Stromerzeuger

Sachschäden an weiteren

Sachwerten

Leistungs- bzw.

Funktionalitäts-

Einschränkungen

Verletzungsgefahr für Personen kann am Stromerzeuger entstehen durch:

 unsachgemäße Handhabung  Transport  heiße Teile  zurückspringendes Starterseil des Motors

Gefährdung für die Umwelt kann am Stromerzeuger entstehen durch:

 unsachgemäße Handhabung  Betriebsstoffe (Kraftstoff, Schmierstoffe, Motoröl etc.)  Abgasemission  Lärmemission  Brandgefahr  auslaufende Batteriesäure

Sachschäden am Stromerzeuger können entstehen durch:

 unsachgemäße Handhabung  Überlastung  Überhitzung  zu niedriger / hoher Ölstand des Motors  nicht eingehaltene Betriebs- und Wartungsvorgaben  ungeeignete Betriebsstoffe  ungeeignete Hebezeuge

Sachschäden an weiteren Sachwerten im Betriebsbereich des Stromerzeugers können entstehen durch:

 unsachgemäße Handhabung  Über- bzw. Unterspannung  fehlerhaften Einbau ins Fahrzeug

Leistungs- bzw. Funktionalitätseinschränkungen am Stromerzeuger können entstehen durch:

 unsachgemäße Handhabung  unsachgemäße Wartung bzw. Reparatur  ungeeignete Betriebsstoffe  eine Aufstellhöhe über 100 Meter über Meeresspiegel  einer Umgebungstemperatur über 25°C  eine zu große Ausdehnung des Verteilernetzes

16 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 17

Allgemeine Sicherheitsbestimmungen

Bedienungspersonal – Qualifikation und Pflichten

Bedienungspersonal – Qualifikation und 2.2

Pflichten

Alle Tätigkeiten am Stromerzeuger dürfen nur von entsprechend unterwiesenen Personen durchgeführt werden.

Als unterwiesene Person (im weiteren Bedienungspersonal genannt) gilt nur, wer

 das 18.Lebensjahr vollendet hat,  in Erster Hilfe geschult ist und diese leisten kann,  die Unfallverhütungsvorschriften und Sicherheitsanwei-

sungen des Stromerzeugers kennt und anwenden kann,

 das Kapitel "Allgemeine Sicherheitsbestimmungen" gele-

sen hat,

 die Inhalte des Kapitels "Allgemeine Sicherheitsbestim-

mungen" verstanden hat,

 die Inhalte des Kapitels "Allgemeine Sicherheitsbestim-

mungen" praktisch anwenden und umsetzen kann,

 entsprechend der Verhaltensmaßregeln im Störungsfall

geschult und unterwiesen ist,

 über die körperlichen und geistigen Fähigkeiten zum

Ausführen seiner Zuständigkeiten, Aufgaben und Tätigkeiten am Stromerzeuger verfügt,

 entsprechend ihrer Zuständigkeiten, Aufgaben und Tä-

tigkeiten am Stromerzeuger geschult und unterwiesen ist,

 die technische Dokumentation bezüglich seiner Zustän-

digkeiten, Aufgaben und Tätigkeiten am Stromerzeuger verstanden hat und praktisch umsetzen kann.

Persönliche Schutzausrüstung 2.3

Diese persönliche Schutzausrüstung müssen Sie bei allen in dieser Anleitung beschriebenen Tätigkeiten am Stromerzeuger tragen:

 Gehörschutz  Schutzhandschuhe  Sicherheitsschuhe

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 17

Page 18

Allgemeine Sicherheitsbestimmungen Gefahrenbereiche und Arbeitsplätze

Lebenszyklus

Tätigkeit

Gefahrenbereich

Arbeitsbereich

Transport im Fahrzeug

Umkreis von 1 m keiner

durch Bedienungspersonal

Umkreis von 1 m

Betrieb Aufstellen

Tanken

Umkreis von 2 m

Betreiben

Umkreis von 5 m

Pflege und Wartung Reinigen

Umkreis von 1 m Warten

Stilllegen

Gefahrenbereiche und Arbeitsplätze 2.4

Die Gefahrenbereiche und Arbeitsplätze (Arbeitsbereiche) am Stromerzeuger werden von den auszuführenden Tätigkeiten innerhalb der einzelnen Lebenszyklen bestimmt:

Tab. 2.1: Gefahrenbereiche und Arbeitsplätze am Stromerzeuger

18 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 19

Allgemeine Sicherheitsbestimmungen

Kennzeichnungen am Stromerzeuger

Hinweis Kraftstoffqualtität

2 Hinweis Offenes Feuer verboten

Hinweis Geräuschemission

4 Potentialausgleichsklemme

Typenschild Stromerzeuger

6 Hinweis Heiße Oberfläche

Hinweis Ausführung A (C) nach DGUV

8 Warnhinweise Motorbetrieb

Hinweis Fach mit Bedienungsanleitung

6 1 7 3 8

Kennzeichnungen am Stromerzeuger 2.5

Diese Kennzeichnungen müssen am Stromerzeuger angebracht und in einem gut lesbaren Zustand sein:

Abb. 2-1: Kennzeichnungen am Stromerzeuger

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 19

Page 20

Allgemeine Sicherheitsbestimmungen Kennzeichnungen am Stromerzeuger

Nr.

Kennzeichnung

Bezeichnung

Hinweis

Kraftstoff-

qualität

Hinweis

Kein Offenes

Feuer

Hinweis

Geräusch-

emission

Potentialaus-

gleich

(Erdung bei FI)

Typenschild

Warnhinweis

Heiße

Oberfläche

Hinweis

DGUV-

Information

Warnhinweis Gefahren bei

Motorbetrieb

Hinweis

Bedienungs-

anleitung Do-

kumentenfach

Stromerzeuger

Ausführung A gemäß

20 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Tab. 2.2: Kennzeichnungen am Stromerzeuger

Page 21

Allgemeine Sicherheitsbestimmungen

Allgemeine Sicherheitshinweise

Allgemeine Sicherheitshinweise 2.6

Bauliche Veränderungen dürfen am Stromerzeuger nicht vorgenommen werden.

Die Nenndrehzahl des Motors ist werksseitig fest eingestellt und darf nicht verändert werden.

Die Schutzabdeckungen müssen vollständig vorhanden und funktionsfähig sein.

Die Kennzeichnung des Stromerzeugers ist vollständig vorhanden und in lesbarem Zustand.

Vor und nach jedem Einsatz/Betrieb muss die Betriebssicherheit und Funktionalität überprüft werden.

Der Stromerzeuger darf nur im Freien mit ausreichender Belüftung betrieben werden.

Im Gefahrenbereich des Stromerzeugers kein offenes Feuer, Licht oder Funkenverursachender Geräte benutzen.

Den Stromerzeuger gegen Feuchtigkeit und Niederschläge (Regen, Schnee) geschützt betreiben.

Den Stromerzeuger gegen Schmutz und Fremdkörper geschützt betreiben.

Das autorisierte Personal ist für die Betriebssicherheit des Stromerzeugers verantwortlich.

Das autorisierte Personal ist für den Schutz vor unbefugtem Betrieb des Stromerzeugers verantwortlich.

Das autorisierte Personal ist verpflichtet die geltenden Unfallverhütungsvorschriften einzuhalten.

Das autorisierte Personal ist verpflichtet den Sicherheitsund Arbeitsanweisungen der Vorgesetzten bzw. Sicherheitsbeauftragten Folge zu leisten.

Das autorisierte Personal ist verpflichtet seine persönliche Schutzausrüstung zu tragen.

Im Gefahrenbereich des Stromerzeugers darf sich nur autorisiertes Personal aufhalten.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 21

Page 22

Allgemeine Sicherheitsbestimmungen Allgemeine Sicherheitshinweise

Transportieren

Aufstellen

Strom erzeugen

Im Gefahrenbereich des Stromerzeugers herrscht absolutes Rauchverbot.

Offenes Feuer und Licht ist im Gefahrenbereich des Stromerzeugers verboten.

Der Genuss von Alkohol, Drogen, Medikamenten oder anderen bewusstseinserweiternden bzw. verändernden Mitteln ist verboten.

Das autorisierte Personal muss die Bestandteile des Stromerzeugers und deren Funktion kennen und anwenden können.

Der Stromerzeuger darf nur im kalten Zustand transportiert werden.

Der Stromerzeuger darf im Fahrzeug, nur korrekt arretiert (an den Transportvorrichtungen), transportiert werden.

Der Stromerzeuger darf nur an den hierfür vorgesehenen Tragegriffen angehoben werden.

Der Stromerzeuger muss von mindestens so vielen Personen getragen werden, wie Handgriffe vorhanden sind.

Den Stromerzeuger nur auf ausreichend standfestem Boden aufstellen.

Den Stromerzeuger nur auf ebenem Boden aufstellen.

Die elektrische Sicherheit muss vor jeder Inbetriebnahme geprüft werden.

Das Gerät darf nicht abgedeckt sein. Die Luftzufuhr darf nicht behindert bzw. blockiert sein.

22 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Starthilfsmittel dürfen nicht verwendet werden. Die Verbraucher dürfen beim Starten nicht zugeschaltet sein. Für das Leitungsnetz dürfen nur geprüfte und zugelassene

Kabel verwendet werden.

Page 23

Allgemeine Sicherheitsbestimmungen

Allgemeine Sicherheitshinweise

Betanken

Reinigen

Warten und Reparieren

Eine Verbindung zwischen vorhandenen Neutralleitern, Potentialsausgleichsleitern und/oder Geräteteilen darf nicht hergestellt werden (Schutztrennung).

Die abgenommene Gesamtleistung darf die maximale Nennleistung des Stromerzeugers nicht übersteigen.

Der Stromerzeuger darf nicht ohne Schalldämpfer betrieben werden.

Der Stromerzeuger darf nicht ohne Luftfilter und mit geöffneter Luftfilterabdeckung betrieben werden.

Der Eigentank des Stromerzeugers darf im laufenden Betrieb nicht betankt werden.

Der Eigentank des Stromerzeugers darf im noch heißen Zustand nicht betankt werden.

Einfüllhilfen zum Betanken verwenden.

Der Stromerzeuger darf im laufenden Betrieb nicht gereinigt werden.

Der Stromerzeuger darf im noch heißen Zustand nicht gereinigt werden.

Nur die in dieser Anleitung beschriebenen Wartungs- bzw. Reparaturarbeiten dürfen vom Bedienungspersonal durchgeführt werden.

Alle weiteren Wartungs- bzw. Reparaturarbeiten dürfen nur von speziell ausgebildeten und autorisierten Fachkräften ausgeführt werden.

Vor Beginn der Wartungs- bzw. Reparaturarbeiten immer den Zündschlüssel und die Zündkerzenstecker abziehen.

Die in dieser Anleitung vorgegebenen Wartungsintervalle sind einzuhalten.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 23

Der Stromerzeuger darf im laufenden Betrieb nicht gewartet werden.

Der Stromerzeuger darf im noch heißen Zustand nicht gewartet werden.

Page 24

Allgemeine Sicherheitsbestimmungen Allgemeine Sicherheitshinweise

Stilllegen

Dokumentation

Umweltschutz

Wird der Stromerzeuger für mehr als 30 Tage nicht benötigt, ist dieser stillzulegen.

Den Stromerzeuger in einem trockenen und verschlossenen Raum aufbewahren.

Harzige Rückstände im Kraftstoffsystem durch einen Benzinzusatz verhindern.

Ein Exemplar dieser Anleitung muss sich im Handbuchfach des Stromerzeugers befinden.

Die Betriebsanleitung und die Wartungsvorschriften des Motors sind integraler Bestandteil dieser Anleitung.

Das Verpackungsmaterial ist entsprechend der am Einsatzort geltenden Vorschriften zum Umweltschutz dem Recycling zuzuführen.

Der Einsatzort muss gegen eine Kontamination mit auslaufenden Betriebsstoffen geschützt werden.

Verbrauchte oder restliche Betriebsstoffe sind entsprechend der am Einsatzort geltenden Vorschriften zum Umweltschutz dem Recycling zuzuführen.

24 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 25

Allgemeine Sicherheitsbestimmungen

Elektrische Sicherheit prüfen

Elektrische Sicherheit prüfen 2.7

Die Prüfung der elektrischen Sicherheit erfordert unterschiedliche Maßnahmen, die nur von jeweils dazu autorisiertem Personal durchgeführt werden dürfen. Dabei müssen die entsprechenden, einschlägigen VDE-Bestimmungen, ENund DIN-Normen in den jeweiligen gültigen Fassungen eingehalten werden.

Insbesondere dürfen keine defekten oder beschädigten Verbraucher, Kabelverbindungen und Steckverbindungen verwendet werden. Der ordnungsgemäße Zustand ist in regelmäßigen Abständen zu überprüfen.

Der Stromerzeuger ist für den manuellen oder automatischen (Fernstart) Einsatz mit einem oder mehreren elektrischen Verbrauchern ausgelegt. Das Schutzleitersystem der angeschlossenen Verbraucher übernimmt hierbei die Funktion des Potentialausgleichs. Die Anschlussklemme (Abb. 3-2-

(3)) ist mit diesem Potentialausgleich verbunden. Eine

Schutzerdung ist nicht erforderlich. Die elektrische Sicherheit des Stromerzeugers ist zusätzlich

zu den hier gemachten Angaben in regelmäßigen Abständen von einer qualifizierten Elektrofachkraft zu überprüfen.

Die Prüffristen müssen so festgelegt werden, dass der Stromerzeuger und alle anzuschließenden Arbeitsmittel nach allgemeinem Kenntnisstand, betrieblichen Erfahrungen oder auf Basis spezifischer Nachweise im Zeitraum zwischen zwei Prüfungen sicher benutzt werden können.

(Beispiele in TRBS 1201, Durchführungsanweisungen zu §5 der BGV/GUV-V A3, BGI 594, BGI 608, Anhang 2, Empfehlung der BGI/GUV-I 5090 „Wiederkehrende Prüfungen ortsveränderlicher elektrischer Arbeitsmittel“).

Verantwortlich für die Festlegung der Prüffristen ist der Betreiber. Ungeachtet dessen müssen die im Verwenderland und am Einsatzort geltenden Gesetze, Verordnungen, Richtlinien und Normen beachtet werden.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 25

Page 26

Allgemeine Sicherheitsbestimmungen Elektrische Sicherheit prüfen

Wann

Wie/Was

Wer

Erste Inbetriebnahme am Einsatzort

 Siehe Kapitel 4, außerdem

Bedienungsanleitung des Motoren-Herstellers beachten

 Sichtprüfung auf äußere

erkennbare Mängel wie z. B. Transportschäden.

Bedienungspersonal

arbeitstägliche Inbetriebnahme

 Siehe Kapitel 4 und 5, au-

ßerdem Bedienungsanleitung des MotorenHerstellers beachten

 Sichtprüfung auf äußere

erkennbare Mängel (z.B. beschädigte Isolierungen, Stecker, Kabel; Undichtigkeiten, Geräusche)

Bedienungspersonal Nach Start des Stromerzeugers und vor Anschluss von Verbrauchern

 Funktionsprüfung der IMD1)-

oder RCD2)Schutzeinrichtungen (Prüftaste betätigen), wenn vorhanden, durch das Bedienungspersonal. Das Bedienungspersonal muss hierüber unterwiesen werden.

Bedienungspersonal Wiederholungsprüfung spätestens alle sechs Monate

 Gemäß BGI/GUV-I 5090

„Wiederkehrende Prüfungen

ortsveränderlicher elektrischer Arbeitsmittel“)

 Muster-Prüfprotokoll gemäß

DGUV Information 203-032

Elektrofachkraft

Wir empfehlen folgende Prüfungen und Fristen als allgemeine Richtwerte:

26 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Isolationsüberwachung

Fehlerstromschutz (FI-Schutzschalter)

Download als Text-Datei unter:

→www.dguv.de Webcode: d138299

Page 27

Allgemeine Sicherheitsbestimmungen

Elektrische Sicherheit prüfen

Notizen

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 27

Page 28

Der Stromerzeuger ESE 406 - 606 (D)HG-GT (ES) Duplex Ansichten des Stromerzeugers

Motorseite

2 Abgasseite

Bedienseite

4 Wartungsseite

3. Der Stromerzeuger ESE 406 - 606 (D)HG-GT (ES) Duplex

In diesem Abschnitt finden Sie die Bestandteile und Funktionalität des Stromerzeugers beschrieben.

Ansichten des Stromerzeugers 3.1

Die Bestandteile des Stromerzeugers sind auf den vier Seiten verteilt.

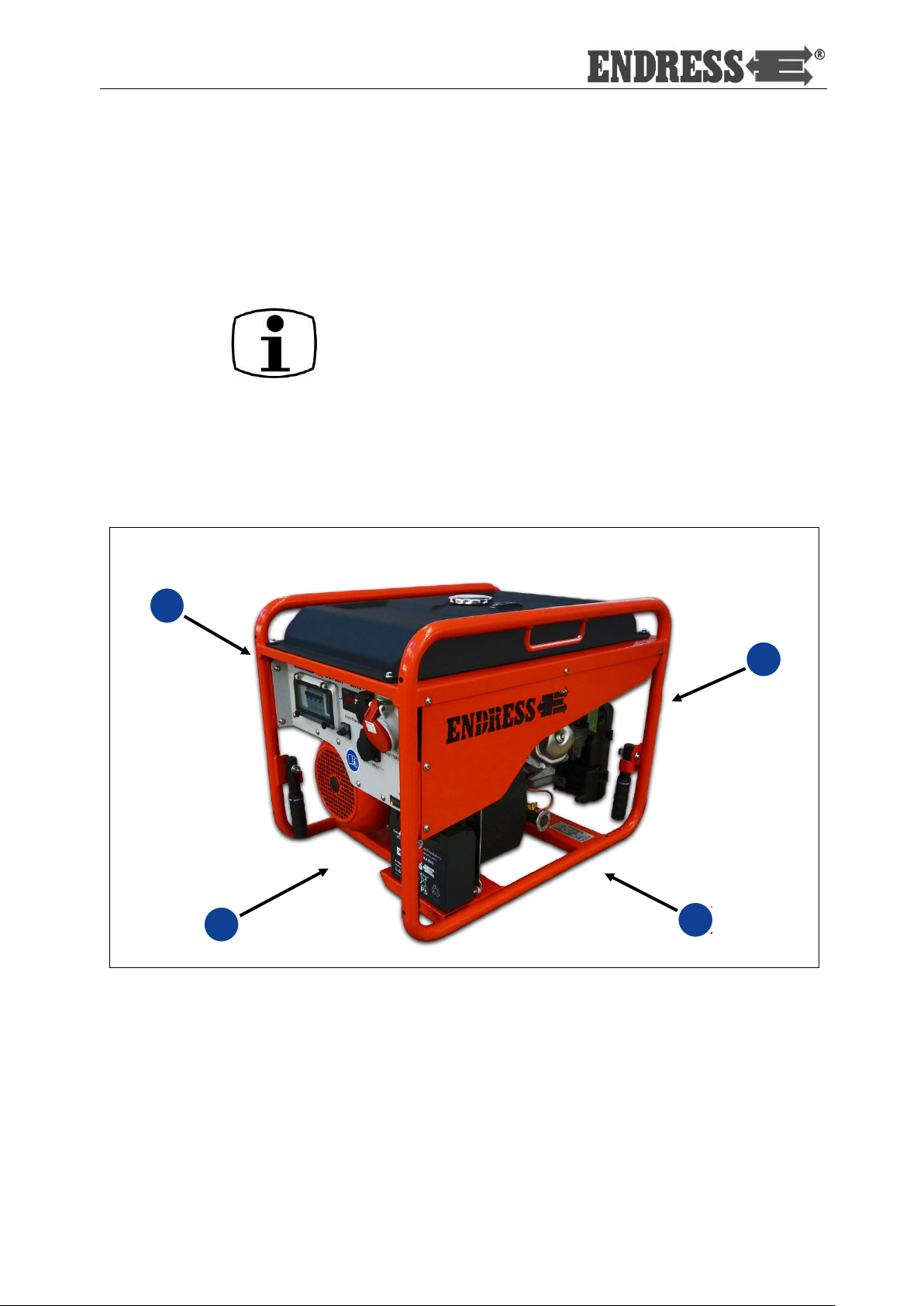

Abb. 3-1: Ansichten des Stromerzeugers

28 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 29

Der Stromerzeuger ESE 406 - 606 (D)HG-GT (ES) Duplex

Bestandteile der Bedien- und Abgasseite

Einfüllöffnung Tank

2 Tank Füllstandsanzeige

Begrenzungsbügel für Kranverladung

4 Anschlussklemme Potentialausgleich / (Erdung bei Betrieb mit RCD)

Schalldämpfer mit Hitzeschutz und Abgasauslass

6 Starterbatterie 12 V 7

Tragegriffe (vier)

8 Generator

Bedienpanel

5 1 1

Bestandteile der Bedien- und 3.2

Abgasseite

Abb. 3-2: Bestandteile der Bedien- und Abgasseite

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 29

Page 30

Der Stromerzeuger ESE 406 - 606 (D)HG-GT (ES) Duplex Bestandteile der Motor- und Wartungsseite

Kraftstoffhahn

2 Öleinfüll- und Kontrollschraube

Ölablassschraube

4 Motor

Handgriff Reversierstarter

6 Luftfilter Motor

Hand-Choke *

8 Motor-Schalter *

Bestandteile der Motor- und 3.3

Wartungsseite

Abb. 3-3: Bestandteile der Motor- und Wartungsseite

* nur in Version Handstart

30 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 31

Der Stromerzeuger ESE 406 - 606 (D)HG-GT (ES) Duplex

Bestandteile des Elektrokastens

Leitungsschutzschalter (und FISchutzschalter *)

2 Schalter für ECOtronic (Drehzahlabsenkung) (unter Scharnierfenster) *

Motorstart-Schalter **

4 Choke-Schalter **

Multifunktionsdisplay

6 Schuko-Steckdosen 230 V / 1~

CEE-Steckdose 400 V 3~

8 Reset-Taste für ISO-Überwachung *

Test-Taste für ISO-Überwachung *

Kontrollleuchte Isolationsfehler *

Sicherung für Fernstart-Steckdose *

NOT-AUS-Schalter ***

CPC-Fernstart-Steckdose*

Sicherung für ECOtronic

1 6 4 2 1 7 5

8 9 10

Bestandteile des Elektrokastens 3.4

Abb. 3-4: Bestandteile des Elektrokastens *

* Ausführung ausstattungsabhängig ** nur in Version Elektrostart *** nur in Version Fernstart

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 31

Page 32

Der Stromerzeuger ESE 406 - 606 (D)HG-GT (ES) Duplex Bestandteile des Elektrokastens

Funktion und Wirkungsweise

Der Synchrongenerator ist starr mit dem Antriebsmotor gekoppelt. Das Aggregat ist in einem stabilen Rahmen mit Abdeckhaube eingebaut und durch Schwingungselemente elastisch und vibrationsarm gelagert.

Die Stromabnahme erfolgt über spritzwassergeschützte Schuko- und CEE-Steckdosen, mit einer Nennspannung von 230 bzw. 400 V / 50 Hz.

Die Spannungsregelung des Generators erfolgt im NennDrehzahlbereich des Generators durch einen integrierten Spannungsregler.

Der Stromerzeuger ist für den mobilen Einsatz mit einem oder mehreren elektrischen Verbrauchern ausgelegt (Schutztrennung nach VDE 100, Teil 551). Der Schutzleiter des Schutzkontaktsteckers übernimmt die Funktion des Potentialausgleichsleiters.

32 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 33

Der Stromerzeuger ESE 406 - 606 (D)HG-GT (ES) Duplex

Bestandteile des Elektrokastens

Notizen

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 33

Page 34

Betrieb Stromerzeuger transportieren

4. Betrieb

WARNUNG!

Das wegrutschende oder herunterfallende Gerät kann Hände und Füße quetschen.

 Gewicht von ca. 94 – 113 kg beachten.  Gerät mit einer Person pro Tragegriff tragen.  Gerät nur an den Tragegriffen heben.  Gerät gleichmäßig anheben/absetzen.  Langsam gehen.

Voraussetzungen

Gerät tragen

Kranverladung

In diesem Abschnitt finden Sie den Betrieb des Stromerzeugers beschrieben.

Stromerzeuger transportieren 4.1

So gehen Sie vor, um den Stromerzeuger zu transportieren. Diese Voraussetzungen müssen erfüllt sein:

 Stromerzeuger ist ausgeschaltet  Stromerzeuger ist abgekühlt  Eventuell vorhandener Kraftstoffhahn steht in Stellung

„AUS/OFF“

 mindestens eine Person pro Tragegriff  Tragegurt mit ausreichender Belastbarkeit bei Kranverla-

dung

1. Tragegriffe ausklappen.

2. Gerät gleichmäßig anheben.

3. Gerät zum Einsatzort tragen.

4. Gerät gleichmäßig absetzen.

5. Tragegriffe einklappen.  Das Gerät ist an seinen Einsatzort getragen.

Verwenden Sie zum Verladen mit einer Hebevorrichtung

34 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

ausschließlich geeignete Hilfsmittel, die sich durch die Bügel

Page 35

Betrieb

Stromerzeuger transportieren

WARNUNG!

Gefahr von schweren oder tödlichen Verletzungen durch herabstürzende Lasten.

 Treten Sie niemals unter oder dicht neben die angeho-

bene Last, auch nicht zur Hilfestellung.

 Sorgen Sie dafür, dass sich keine Person im Schwenk-

bereich der Hebevorrichtung aufhält.

 Verhindern Sie durch geeignete Maßnahmen, dass die

angehobene Last ins Schaukeln kommt.

am oberen Rahmen führen lassen (siehe Abb. 4-1). Nur so kann der Stromerzeuger waagerecht und gegen seitliches Verrutschen gesichert angehoben werden.

Abb. 4-1: Anbringung Tragegurte

1. Geeigneten Tragegurt durch die dafür vorgesehenen Bügel (Abb. 4-1-(1)) im oberen Rahmenbereich führen.

2. Tragegurt mit Sicherung in die Hebevorrichtung einhän- gen.

3. Gerät gleichmäßig anheben.

4. Gerät zum Einsatzort tragen.

5. Gerät gleichmäßig absetzen.

6. Tragegurt entfernen.

 Das Gerät ist an seinen Einsatzort getragen.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 35

Page 36

Betrieb Stromerzeuger aufstellen

WARNUNG!

Auslaufendes Motoröl und Benzin verschmutzt Erdreich und Grundwasser.

 Auslaufendes Motoröl und Benzin vermeiden.

Voraussetzungen

Gerät aufstellen

Stromerzeuger aufstellen 4.2

So gehen Sie vor, um den Stromerzeuger aufzustellen. Diese Voraussetzungen müssen erfüllt sein:

 ebener und standfester Untergrund im Freien  Einsatzort ist frei von brennbaren Stoffen  Einsatzort ist frei von explosiven Stoffen

So stellen Sie das Gerät auf:

1. Einsatzort vorbereiten.

2. Gerät zum Einsatzort transportieren.

 Das Gerät ist aufgestellt und betriebsbereit.

36 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 37

Betrieb

Stromerzeuger betanken

GEFAHR!

Lebensgefahr und Gefahr von Verbrennungen Auslaufendes Motoröl und Benzin kann sich an heißen

Geräteteilen entzünden und explodieren.

 Auslaufendes Motoröl und Benzin vermeiden.  Gerät niemals bei laufendem Motor betanken.  Gerät vor dem Betanken abkühlen lassen.  Offenes Feuer und Funkenschlag vermeiden.

WARNUNG!

Auslaufendes Benzin verschmutzt Erdreich und Grundwasser.

 Tank nicht maximal befüllen.  Einfüllhilfe verwenden.

WARNUNG!

Falscher Kraftstoff zerstört den Motor.

 Nur bleifreies Normalbenzin ROZ 95 oder höher tanken.

Voraussetzungen

Gerät betanken

Stromerzeuger betanken 4.3

So gehen Sie vor, um den Stromerzeuger zu betanken. Diese Voraussetzungen müssen erfüllt sein:

 ausgeschaltetes Gerät  abgekühltes Gerät  ausreichende Luftzufuhr und –abfuhr  ausgeschaltete bzw. getrennte Verbraucher

So betanken Sie den Stromerzeuger:

1. Tankdeckel abschrauben.

2. Einfüllhilfe in den Tankstutzen einführen.

3. Benzin einfüllen.

4. Einfüllhilfe entfernen.

5. Tankdeckel anschrauben

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 37

 Das Gerät ist betankt.

Page 38

Betrieb Stromerzeuger starten

WARNUNG!

Betriebsstoffe können brennen oder explodieren.

 Auslaufendes Motoröl und Benzin vermeiden.  Keine Starthilfsmittel verwenden.  Offenes Feuer und Funkenschlag vermeiden.

WARNUNG!

Lebensgefahr durch Vergiftung oder Ersticken. Motorabgase enthalten giftiges Kohlenmonoxid-Gas (CO) und Kohlendioxid-Gas (CO2).

 Für ausreichende Belüftung sorgen.  Bei ungünstigen Belüftungsverhältnissen zugelassenen

Abgasschlauch verwenden.

 Gerät nur im Freien betreiben.

WARNUNG!

Heiße Geräteteile können brennbare und explosive Stoffe entzünden.

 Brennbare Stoffe am Einsatzort vermeiden.  Explosive Stoffe am Einsatzort vermeiden.

Voraussetzungen

Stromerzeuger starten 4.4

An dieser Stelle wird das Starten des Stromerzeugers für den manuellen Einsatzbetrieb beschrieben, also mit Verbrauchern, die direkt an die Steckdosen des Stromerzeugers angeschlossen werden. Zum Betrieb als Netzersatzanlage (Betriebsart „Gebäudeeinspeisung“) siehe Kapitel 4.7.2

Folgende Voraussetzungen müssen erfüllt sein:

 geprüfte elektrische Sicherheit  befüllter Kraftstoffbehälter  ausreichender Ölstand (beim erstmaligen Betrieb Motoröl

einfüllen, siehe hierzu die Betriebs- und Wartungsanleitung des Motors)

 ausreichende Luftzufuhr und -abfuhr  ggf. aufgesteckter Abgasschlauch (Sonderzubehör)  ausgeschaltete bzw. getrennte Verbraucher

38 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 39

Betrieb

Stromerzeuger starten

WARNUNG!

Hitze oder Nässe zerstören das Gerät.

 Überhitzung vermeiden (ausreichende Belüftung).  Nässe vermeiden.

Motor starten

Handstart

2 4 3

Gehen Sie folgendermaßen vor, um den Stromerzeuger in der Ausführung Handstart zu starten:

Abb. 4-2: Bedienelemente Handstart

Abb. 4-3: Position Hand-Choke

1. Kraftstoffhahn im Uhrzeigersinn in die oberste Position drehen (Abb. 4-2-(1)), um ihn zu öffnen.

2. Hand-Choke (Abb. 4-3-(1)) nach links in Position (Abb. 4-3-

(2)) bringen.

3. Motor-Schalter (Abb. 4-2-(3)) in die Position „ON I“ drehen.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 39

Page 40

Betrieb Stromerzeuger starten

HINWEIS

Elektrostart

HINWEIS

4. Den Motor durch kräftiges Ziehen am Reversierstarter

(Abb. 4-2-(4)) starten.

 Der Motor läuft an.

5. Den Choke (Abb. 4-3-(1)) langsam nach rechts in Position

(Abb. 4-3-(3)) bringen.

 Der Motor ist gestartet. Die elektrischen Verbraucher können nach einer Warmlauf-

phase von circa einer Minute angeschlossen bzw. zugeschaltet werden.

Gehen Sie folgendermaßen vor, um den Stromerzeuger in der Ausführung Elektrostart zu starten:

Abb. 4-4: Elektrostart

1. Kraftstoffhahn im Uhrzeigersinn in die oberste Position drehen (Abb. 4-2-(1)), um ihn zu öffnen.

2. Choke-Taste (Abb. 4-4-(1)) drücken und gedrückt halten.

3. Motorstart-Schalter (Abb. 4-4-(2)) ganz nach rechts in Posi- tion „START“ drehen.

 Der Motor läuft an.

Den Starter nur kurz (max. 5-10 sec) betätigen. Motor nie mit abgeklemmter Batterie starten oder laufen lassen.

40 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 41

Betrieb

Stromerzeuger starten

HINWEIS

4. Motorstart-Schalter (Abb. 4-4-(2)) loslassen, der Schalter springt in Position „RUN“.

5. Choke-Taste (Abb. 4-4-(1)) loslassen.

 Der Motor ist gestartet.

Die elektrischen Verbraucher können nach einer Warmlaufphase von circa einer Minute angeschlossen bzw. zugeschaltet werden.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 41

Page 42

Betrieb Stromerzeuger ausschalten

WARNUNG!

Heiße Geräteteile können brennbare und explosive Stoffe entzünden.

 Brennbare Stoffe am Einsatzort vermeiden.  Explosive Stoffe am Einsatzort vermeiden.  Gerät abkühlen lassen.

WARNUNG!

Explosionsgefahr durch austretenden Kraftstoff

 Kraftstoffhahn (Benzinzufuhr) möglichst umgehend nach

Betriebsende des Stromerzeugers schließen.

 Kraftstoffhahn spätestens nach einem Einsatz bzw. vor

einem Transport schließen.

Gerät ausschalten

Handstart

Elektrostart

Stromerzeuger ausschalten 4.5

So gehen Sie vor, um den Stromerzeuger abzuschalten.

So schalten Sie das Gerät aus:

1. Verbraucher abschalten oder trennen.

2. Motor circa zwei Minuten ohne Last weiterlaufen lassen.

3. Motor-Schalter (Abb. 4-2-(3)) nach unten in Position „OFF“ drehen.

 Der Motor kommt zum Stillstand und der Stromerzeuger

ist ausgeschaltet.

1. Verbraucher abschalten oder trennen.

2. Motor circa zwei Minuten ohne Last weiterlaufen lassen.

3. Motorstart-Schalter (Abb. 4-4-(2)) nach links in Position „OFF“ drehen. Bei Fernstartbetrieb müssen Sie Besonderheiten beachten (siehe Kapitel 5.3).

 Der Motor kommt zum Stillstand und der Stromerzeuger

ist ausgeschaltet.

4. Kraftstoffhahn gegen den Uhrzeigersinn in die waagerechte Position drehen (Abb. 4-2-(2)), um ihn zu schließen.

42 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 43

Betrieb

Verbrauchsmittel anschließen

WARNUNG!

Lebensgefahr durch elektrischen Stromschlag!

 Stromerzeuger niemals an ein bestehendes Stromnetz

anschließen.

 Stecker niemals in nassem Zustand einstecken.  Steckverbindungen nur mit trockenen Händen durchfüh-

ren.

Voraussetzungen

1 4 2 3 1

Verbrauchsmittel anschließen 4.6

Die Auswahl des richtigen Anschlusses hängt entscheidend von der beabsichtigten Betriebsart ab. Beachten Sie dazu unbedingt die Anweisungen zu den beiden Betriebsarten

„Einsatzstellenbetrieb“ und „Gebäudeeinspeisung“ im Kapitel

4.7., falls Ihr Stromerzeuger mit dieser Option ausgestattet

ist. Wählen Sie die erforderliche Betriebsart aus. Folgende Voraussetzungen müssen erfüllt sein:

 Richtige Betriebsart am Umschalter (Abb. 4-5-(2)) ist aus-

gewählt.

 Stromerzeuger ist gestartet (siehe Kapitel 4.4)  Alle anzuschließenden Verbrauchsmittel sind ausge-

schaltet.

Sie können Verbrauchsmittel abhängig von der gewählten Betriebsart gemäß nachfolgender Tabelle an folgende Steckdosen anschließen:

Abb. 4-5: Verbrauchsmittel anschließen

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 43

Page 44

Betrieb Verbrauchsmittel anschließen

NUR Gebäudeeinspeisung

❶

CEE-Steckdose 400 V / 16 A / 3~ / 7h-Stellung

NUR Einsatzstellenbetrieb

❸

CEE-Steckdose 400 V / 16 A / 3~ / 6h-Stellung

❹

Schuko-Steckdosen 230 V / 16 A / 1~

Verbrauchsmittel

anschließen

HINWEIS

So schließen Sie Verbrauchsmittel an den Steckdosen der Bedientafel an:

1. Abdeckung der Steckdose nach oben klappen (bei Steckdosen ab IP54 Verschlussring gegen den Uhrzeigersinn drehen und Deckel abnehmen).

2. Stecker einstecken (bei Steckern ab IP54 Verschlussring am Stecker im Uhrzeigersinn bis Anschlag drehen).

 Der Verbraucher ist am Stromerzeuger angeschlossen.

Die Wahl der richtigen Steckdose hängt zwingend von den im Folgenden beschriebenen Betriebsarten ab!

44 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 45

Betrieb

Umschaltung Betriebsart (II / TN-S)

ACHTUNG!

Umschalter Betriebsart (Abb. 4-5-(2)) NUR bei stillstehendem Stromerzeuger umschalten!!

 Die richtige Betriebsart (Gebäudeeinspeisung oder Ein-

satzstellenbetrieb) muss vor dem Starten des Strom- erzeugers gewählt werden.

Umschaltung Betriebsart (II / TN-S) 4.7

Der folgende Abschnitt erklärt die genaue Vorgehensweise beim Betrieb des Stromerzeugers und den Anschluss von Verbrauchern unter verschiedenen Einsatzbedingungen. Die Umschaltfunktion bietet Ihnen die Möglichkeit, den Stromerzeuger wahlweise für den Einsatzstellenbetrieb mit einem ortsbeweglichen Verteilersystem oder zur Gebäudeeinspeisung in eine ortsfeste Anlage zu betreiben.

Abhängig vom Einsatzzweck ist die Wahl der passenden Betriebsart zwingend vorgeschrieben.

4.7.1 Einsatzstellenbetrieb

In der Betriebsart „1. Einsatzstellenbetrieb“ ist der Stromerzeuger ist für den manuellen oder automatischen (Fernstart) Einsatz mit einem oder mehreren elektrischen Verbrauchern ausgelegt (nach VDE 100, Teil 551). Der Schutzleiter des Schutzkontaktsteckers übernimmt die Funktion des Potentialausgleichsleiters.

Die Stromabnahme in der Betriebsart „Einsatzstellenbetrieb“ erfolgt über eine spritzwassergeschützte Schuko-Steckdose mit einer Nennspannung von 230 V / 50 Hz 1~ bzw. über eine CEE-Steckdosen 400 V / 50 Hz / 6h 3~, siehe Kap. 4.6.

Wählen Sie hierzu die Betriebsart „Einsatzstellenbetrieb“ am Umschalter (Abb. 4-5-(2)) aus.

Gehen Sie für die folgenden Arbeitsschritte so vor, wie in Kapitel 4.4 beschrieben ist. Ist der Stromerzeuger mit einer Isolationsüberwachung mit Abschaltung ausgerüstet, gehen Sie in der Betriebsart „Einsatzstellenbetrieb“ so vor, wie in kapitel 5.2 beschrieben ist, bevor Sie Verbrauchsmittel anschließen.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 45

Page 46

Betrieb Umschaltung Betriebsart (II / TN-S)

GEFAHR!

Für weitere Schritte wird vorausgesetzt, dass das zu versorgende Gebäude mit einer Notstromeinspeisung versehen ist, die durch eine Fachfirma unter Aufsicht einer Elektrofachkraft errichtet wurde und den Vorschriften laut VDE 0100 Teil 410 und VDN entsprechen. Insbesondere muss der Fehlerschutz durch einen bauseitig vorhandenen RCD sichergestellt sein.

GEFAHR!

Die Einspeisesteckdose mit 7h-Stellung darf NUR zur Gebäudeeinspeisung verwendet werden!

Hinweis

4.7.2 Gebäudeeinspeisung

Die Betriebsart „Gebäudeeinspeisung“ dient zur Einspeisung in ortsfeste Anlagen wie Wohnhäuser oder öffentliche Einrichtungen gemäß VDE 0100 Teil 551:2017-02 Anlage ZC. Der Stromerzeuger dient dabei als Notstromversorgung zur Aufrechterhaltung der Energieversorgung bei Ausfall der öffentlichen Stromversorgung.

Die Einspeisung in die ortsfeste Anlage erfolgt über eine flexible Anschlussleitung (H07RN-F oder vergleichbar) in bauseitig installierte Einspeiseverteiler über die CEESteckdose 400 V / 50 Hz / 7h 3~ (siehe Abb.4-5-(1)). Alle anderen Steckdosen sind in dieser Betriebsart nicht bestromt und nicht verwendbar.

Achten Sie darauf, dass die flexible Anschlussleitung den gewählten Einsatzbedingungen und Leistungsanforderungen entspricht.

Im Lieferumfang befindet sich ein zur Einspeisesteckdose passender Stecker mit 7h-Codierung zur Adaptierung eines Einspeisekabels.

Abb. 4-6: Einspeisestecker im Lieferumfang

46 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 47

Betrieb

Umschaltung Betriebsart (II / TN-S)

GEFAHR!

Stellen Sie sicher, dass am Einspeiseverteiler auf Seiten der Notstromeinspeisung ein rechtsdrehendes Drehfeld anliegt. Fehlt eine entsprechende Drehrichtungsanzeige am Einspeiseverteiler, muss das Drehfeld durch eine qualifizierte Elektrofachkraft überprüft werden (siehe Abb. 4-7).

GEFAHR!

Stellen Sie sicher, dass alle Verbraucher im Verteilernetz der ortsfesten Anlage ausgeschaltet oder vom Netz getrennt sind, bevor sie den Einspeiseverteiler auf Notstrom umschalten.

Voraussetzungen

Einspeiseverbindung

herstellen

Einspeiseverbindung herstellen

Folgende Voraussetzungen müssen erfüllt sein:

 betriebsbereiter Stromerzeuger  Umschalter des gebäudeseitigen Einspeiseverteilers in

Stellung „Netz“ oder „0“ (sinngemäß).

Gehen Sie folgendermaßen vor, um eine Einspeiseverbindung zwischen Stromerzeuger und bauseitig installiertem Einspeiseverteiler herzustellen:

1. Wählen Sie die Betriebsart „Gebäudeeinspeisung“ am Umschalter (Abb. 4-5-(2)) aus.

2. Starten Sie den Stromerzeuger.

3. Verbinden Sie die flexible Anschlussleitung mit der CEE- Steckdose 400 V / 50Hz / 7h 3~ mit schwarzer Farbkennung (siehe Abb. 4-5-(1)).

4. Verbinden Sie die flexible Anschlussleitung mit der Steckdose des bauseitig installierten Einspeiseverteilers.

5. Schalten Sie den Umschalter am Einspeiseverteiler in Stellung „Notstrom“ (sinngemäß).

 Die Notstromversorgung ist hergestellt.  Die ortsfeste Anlage wird vom Stromerzeuger gespeist.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 47

Page 48

Betrieb Umschaltung Betriebsart (II / TN-S)

Abb. 4-7:: Ausführungsbeispiel Hauptverteilung TN-System / TT-System

48 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 49

Betrieb

ECOtronic (Leerlauf-Drehzahlabsenkung)

Voraussetzungen

Leerlauf-

Drehzahlabsenkung

zuschalten

Leerlauf-

Drehzahlabsenkung

einschalten

ACHTUNG

Leerlauf-

Drehzahlabsenkung

ausschalten

ECOtronic (Leerlauf-4.8

Drehzahlabsenkung)

So gehen Sie vor, um den Stromerzeuger mit der LeerlaufDrehzahlabsenkung zu betreiben.

Diese Voraussetzungen müssen erfüllt sein:

 betriebsbereiter Stromerzeuger  gestarteter Stromerzeuger (siehe 4.4)

Abb. 4-8: Wippschalter Leerlauf-Drehzahlabsenkung

So schalten Sie die Leerlauf-Drehzahlabsenkung zu:

1. Wippschalter (Abb. 4-8-(1)) in Stellung „I“ (EIN) bringen.

 Leerlauf-Drehzahlabsenkung ist zugeschaltet.

Die Leerlauf-Drehzahlabsenkung ist sofort nach Motorstart aktiv und senkt dann die Drehzahl des Motors auf ca. 1800 U/min ab. Nach dem Zuschalten einer Last wird die Drehzahl des Motors sofort wieder auf die Nenndrehzahl angehoben. Nach dem Abschalten der Last läuft der Motor für 40 Sek. auf Nenndrehzahl weiter, bevor dieser die Drehzahl wieder auf ca. 1800 U/min absenkt.

In Stellung „0“ (AUS) des Wippschalters läuft der Motor immer im Nenndrehzahlbereich.

So schalten Sie die Leerlauf-Drehzahlabsenkung aus:

1. Wippschalter (Abb. 4-8-(1)) in Stellung „0“ (AUS) bringen.

 Leerlauf-Drehzahlabsenkung ist ausgeschaltet.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 49

Page 50

Betrieb Betriebszustand mit „Control Display ECD 02“ überwachen

Betriebszustand mit „Control Display 4.9

ECD 02“ überwachen

Die Anzeige (siehe Abb. 4-9) ist bei laufendem Gerät aktiv.

Abb. 4-9: Multifunktionsdisplay

1. Nach dem Starten des Stromerzeugers zeigt das Display

(siehe Abb. 4-9-(1)) die aktuelle Spannung, angezeigt durch

das leuchtende „V~“-Symbol für Volt.

2. Nach einmaligem Drücken des Tasters (siehe Abb. 4-9-(2)) wechselt das Display auf die aktuelle Frequenz, angezeigt durch das leuchtende „Hz“-Symbol für Hertz.

 Die Anzeige ist umgeschaltet.

3. Nach einem weiteren Drücken des Tasters (siehe Abb. 4-9-

(2)) wechselt das Display auf die Betriebsstunden, ange-

zeigt durch das leuchtende „h~“-Symbol für Stunden.

 Die Anzeige ist umgeschaltet.

4. Nach einem weiteren Drücken des Tasters (siehe Abb. 4-9-

(2)) wechselt das Display wieder auf die Anzeige der ak-

tuellen Spannung in Volt und der Ablauf beginnt von vorn.

 Die Anzeige ist umgeschaltet.

50 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 51

Betrieb

Stromerzeuger stilllegen

HINWEIS

Stromerzeuger stilllegen 4.10

Benötigen Sie den Stromerzeuger für mehr als 30 Tage nicht, legen Sie den Stromerzeuger still. Decken Sie das Gerät am besten mit einem Tuch ab.

In der Betriebsanleitung und den Wartungsvorschriften des Motors finden Sie das korrekte Stillsetzen beschrieben.

Entsorgung 4.11

Aus Umweltschutzgründen dürfen Stromerzeuger, Batterie, Motoröl usw. nicht einfach in den Abfall gegeben werden. Beachten Sie alle örtlichen Gesetze und Vorschriften hinsichtlich der korrekten Entsorgung derartiger Teile und Stoffe. Ihr autorisierter ENDRESS-Stromerzeuger-Händler berät Sie dabei gerne.

Bei der Beseitigung des Altöls bitte die entsprechenden Umweltschutzbestimmungen beachten. Wir empfehlen, das Öl zwecks Entsorgung in einem verschlossenen Behälter zu einer Altöl-Sammelstelle zu bringen. Das gebrauchte Motoröl nicht in den Abfall werfen oder auf den Boden gießen.

Eine unsachgemäß entsorgte Batterie kann die Umwelt schädigen. Halten Sie sich beim Entsorgen von Batterien stets an geltende örtliche Vorschriften. Bezüglich Ersatzes wenden Sie sich bitte an Ihren ENDRESS-Wartungshändler.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 51

Page 52

Betrieb Entsorgung

Notizen

52 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 53

Sonderausstattung / -zubehör verwenden

Fehlerstrom-Schutzeinrichtung RCD (FI-Schutzschalter)

Erdanschlusspunkt

(siehe Abb. 2-1-(4))

Kennzeichnung der Ausführungsklasse C auf dem Gerät.

(siehe Abb. 2-1-(7))

WARNUNG!

Lebensgefahr durch elektrischen Stromschlag.

 Die Verwendung eines RCD (FI-Schutzschalter) als

Personenschutz erfordert zwingend die ordnungsgemäße Erdung des Stromerzeugers. Sie muss bei jeder Erstinbetriebnahme durch eine Elektrofachkraft erfolgen.

 Die Wirksamkeit dieser Schutzmaßnahme muss regel-

mäßig durch eine Elektrofachkraft überprüft werden.

Stromerzeuger Ausführung C

gemäß

DGUV Information 203-032

5. Sonderausstattung / -zubehör verwenden

Fehlerstrom-Schutzeinrichtung RCD (FI-5.1

Schutzschalter)

Die Option FI-Schutzschalter kann nur ab Werk geliefert werden.

Der FI-Schutzschalter (RCD) dient als Schutzmaßnahme gegen gefährliche Körperströme nach DIN VDE 0100 Teil

551. Für eine Inbetriebnahme und den Betrieb auf Bau und

Montagestellen ist der Stromerzeuger in dieser Ausführung gemäß DGUV Information 203-032 als

Stromerzeuger der Ausführung C eingestuft und mit folgenden Kennzeichen versehen:

Beachten Sie unbedingt die Vorschriften und Sicherheitshinweise der genannten DGUV Information 203-032, um den Personenschutz aller im angeschlossenen Verteilernetz arbeitenden Personen zu gewährleisten.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 53

Page 54

Sonderausstattung / -zubehör verwenden

Symbol

Bedeutung

Pos-I

Schutzschalter löst nicht aus. FI-Schutzschalter defekt.

Pos-0

Schutzschalter löst aus. FI-Schutzschalter in Ordnung.

Prüfung des FI-

Schutzschalters:

Zusätzlich muss das Bedienungspersonal bei jeder Inbetriebnahme durch Betätigen der Prüftaste der FehlerstromSchutzeinrichtung (RCD) (siehe Abb. 5-1-(2)) die mechanische Funktion der Auslösung prüfen.

Abb. 5-1: FI-Schutzschalter

1. Stromerzeuger muss gestartet sein (siehe 4.4).

2. Schutzschalter (Abb. 5-1-(1)) in Pos-1 bringen.

3. Testschalter (siehe Abb. 5-1-(2)) betätigen.

 Die Position des Schalters (siehe Abb. 5-1-(1)) zeigt das

Ergebnis an:

Tab. 5.1: FI-Schutzschalter Prüfung

 Gerät wurde unter Berücksichtigung der DIN VDE 0100-

551 überprüft.

4. Schutzschalter (Abb. 5-1-(1)) wieder in Position-1 bringen, um wieder Verbraucher am Stromerzeuger betreiben zu können.

54 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 55

Sonderausstattung / -zubehör verwenden

Isolationsüberwachung mit Abschaltung

Lampe

Ergebnis

Bedeutung

leuchtet rot

Leitungsschutzschalter springt auf Pos. 0

Isolationsüberwachung in Ordnung

leuchtet nicht

Leitungsschutzschalter bleibt in Pos. 1

Isolationsüberwachung defekt

leuchtet nicht

Leitungsschutzschalter springt auf Pos. 0

Lampe defekt

Wichtiger Hinweis

Voraussetzungen

Isolationsüberwachung

testen:

1 2 3

Isolationsüberwachung mit 5.2

Abschaltung

Die Isolationsüberwachung dient dazu, die elektrische Sicherheit des Stromerzeugers sowie aller angeschlossenen Verbrauchsmittel und Kabelverbindungen im laufenden Betrieb zu prüfen.

Das Bedienungspersonal muss die Funktion der Abschaltung bei jeder Inbetriebnahme durch Betätigen der Prüftaste der Isolationsüberwachung überprüfen (siehe auch Kap 2.7 Elektrische Sicherheit prüfen).

Folgende Voraussetzungen müssen für den Test erfüllt sein:  Gestarteter Stromerzeuger (siehe 4.4)

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 55

Abb. 5-2: Isolationsüberwachung

1. Verbraucher ausstecken

2. Leitungsschutzschalter müssen sich in Pos.1 befinden.

3. Drücken Sie den Testknopf (Abb. 5-2-(2))

 Die Lampe (Abb. 5-2-(3)) und die Position des Leitungs-

schutzschalters (Abb. 5-2-(4)) zeigen das Ergebnis an:

Tab. 5.2: Isolationsüberwachungsprüfung mit Abschaltung

Page 56

Sonderausstattung / -zubehör verwenden

Lampe

Ergebnis

Bedeutung

leuchtet rot

Leitungsschutzschalter springt in Pos. 0

Isolationsfehler (≤ 23 kΩ)

leuchtet nicht

Leitungsschutzschalter bleibt in Pos. 1

Angeschlossenes Gerät in Ordnung

Isolationsüberwachung im

Betrieb:

 Die Isolationsüberwachungsprüfung wurde durchgeführt.

1. Nach der Überprüfung muss der Reset-Taster (siehe Abb.

5-2-(1)) gedrückt und der Leitungsschutzschalter in Pos. 1

gebracht werden, um das Gerät wieder zu betreiben.

1. Verbraucher einstecken und anschalten.

 Die Lampe (siehe Abb. 5-2-(3)) und die Position des Lei-

tungsschutzschalters zeigen das Ergebnis an:

Tab. 5.3: Isolationsüberwachung im Betrieb mit Abschaltung

 Liegt ein Isolationsfehler vor und das Gerät war beim

Test ohne Verbraucher zuvor in Ordnung (siehe oben), so liegt der Isolationsfehler bei dem Verbraucher.

2. Nach dem Abschalten des Verbrauchers und dem Tren- nen der Steckerverbindung muss der Reset-Taster (siehe

Abb. 5-2-(1)) gedrückt und der Leitungsschutzschalter in

Pos. 1 gebracht werden, um das Gerät wieder zu betreiben.

56 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 57

Sonderausstattung / -zubehör verwenden

Fernstarteinrichtung

Voraussetzung

Fernstarteinrichtung

anschließen

Fernstarteinrichtung 5.3

So gehen Sie vor, um den Stromerzeuger über die Fernstarteinrichtung zu betreiben.

Diese Voraussetzungen müssen erfüllt sein, bevor Sie die Fernstarteinrichtung anschließen:

 Stromerzeuger ist betriebsbereit  Motorstart-Schalter (Abb. 4-4-(2)) steht in Stellung „OFF“  Alle Verbraucher sind ausgeschaltet oder vom Stromer-

zeuger getrennt.

Abb. 5-3: Fernstarteinrichtung

Gehen Sie folgendermaßen vor, um eine Kabel-Fernbedienung (nicht im Lieferumfang) anzuschließen.

1. Schutzkappe der CPC-Fernstartsteckdose (Abb. 5-3-(2)) gegen den Uhrzeigersinn abdrehen.

2. Stecker des Verbindungskabels der Kabelfernbedienung in der richtigen Stellung in die Fernstartsteckdose einstecken.

3. Verriegelungsring des Steckers im Uhrzeigersinn bis zum Anschlag drehen.

4. Das Verbindungskabel in sicherer Weise bis zur Bedien- stelle verlegen.

 Fernstarteinrichtung ist betriebsbereit.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 57

Page 58

Sonderausstattung / -zubehör verwenden

Fernstarteinrichtung

trennen

Betrieb der

Fernstarteinrichtung

Voraussetzung

Motor über Fernstart

starten

1 2 3

Gehen Sie folgendermaßen vor, um die Kabel-Fernbedienung zu trennen.

1. Stromerzeuger ausschalten (Motorstart-Schalter (Abb. 5-3-

(3)) in Stellung „OFF“!

2. Verriegelungsring des Steckers gegen den Uhrzeigersinn drehen, bis die Verriegelung gelöst ist.

3. Stecker des Verbindungskabels abziehen.

4. Schutzkappe auf die Fernstartsteckdose schrauben.

 Fernstarteinrichtung ist getrennt.

Gehen Sie folgendermaßen vor, um den Stromerzeuger über die Fernstarteinrichtung per Kabel-Fernbedienung zu betreiben.

Diese Voraussetzungen müssen erfüllt sein:

 Stromerzeuger ist betriebsbereit  Motorstart-Schalter (Abb. 5-3-(3)) steht in Stellung „OFF“  Kabel-Fernbedienung ist vorschriftsmäßig angeschlos-

sen.

Abb. 5-4: Kabel-Fernbedienung

1. Schalter (Abb. 5-4-(1)) auf Position „Ein“ drehen.

58 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

2. Taste „Start“ (Abb. 5-4-(2)) drücken, bis der Motor an- springt.

 Der Motor ist angelaufen.

3. Taste „Start“ (Abb. 5-4-(2)) loslassen.

 Der Motor ist gestartet.  Die Betriebskontrollleuchte (Abb. 5-4-(3)) leuchtet.

Page 59

Sonderausstattung / -zubehör verwenden

Fernstarteinrichtung

5.3.1 NOT-AUS-Schalter

HINWEIS

Motor über Fernstart

ausschalten

HINWEIS

Voraussetzungen

NOT-AUS auslösen

NOT-AUS entriegeln

Den Starter nur kurz (max. 5-10 sec) betätigen. Die Starterbatterie niemals bei laufendem Motor abklemmen.

1. Verbraucher abschalten oder trennen.

2. Motor circa zwei Minuten weiterlaufen lassen.

3. Schalter (Abb. 5-4-(1)) auf Position „Aus“ drehen.

 Der Stromerzeuger ist ausgeschaltet.  Die Betriebskontrollleuchte (Abb. 5-4-(3)) ist erloschen.

Stellen Sie sicher, dass der Motorstart-Schalter (Abb. 5-3-(3)) des Stromerzeugers in Position „OFF“ gestellt bleibt. Anderenfalls bleibt der Steuerstromkreis des Stromerzeugers unter Spannung, was dazu führen kann, dass die Starterbatterie entladen wird.

In der Ausführung mit Fernstarteinrichtung ist der Stromerzeuger mit einer NOT-AUS-Funktion ausgerüstet. Dadurch wird sichergestellt, dass der Stromerzeuger bei einer Gefahrensituation oder einer Störung immer und schnellstmöglich über den deutlich gekennzeichneten NOT-AUS-Schalter

(Abb. 5-3-(1)) am Gerät gestoppt werden kann.

Gehen Sie folgendermaßen vor, um den Stromerzeuger im Notfall mithilfe des NOT-AUS-Schalters auszuschalten:

 Der NOT-AUS-Schalter muss ohne jegliche Vorausset-

zung unter allen Bedingungen betätigt werden können.

1. Roten Knauf des NOT-AUS-Schalters (Abb. 5-3-(1)) durch Drücken oder Schlagen betätigen

 Stromerzeuger ist gestoppt  Der Leitungsschutzschalter (Abb. 5-2-(4)) löst aus (Pos. 0)  NOT-AUS-Schalter ist in Aus-Stellung verriegelt.

Gehen Sie folgendermaßen vor, um den Stromerzeuger nach einer NOT-AUS-Betätigung wieder starten zu können

1. Drehen Sie den Knauf des NOT-AUS-Schalters (Abb. 5-3-

(1)), bis er aus der verriegelten Position herausspringt.

2. Bringen Sie den Leitungsschutzschalter in Pos. 1

 Die NOT-AUS-Sperre ist aufgehoben.  Der Stromerzeuger kann wie gewohnt gestartet werden.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 59

Page 60

Wartung

6. Wartung

Wartungsarbeit

Zeitintervall in Betriebsstunden [h]

alle 8 h / täglich

alle 50 h / (wöchentlich)

alle 200 h / (monatlich)

alle 300 h

alle 500 h

Elektrische Sicherheit prüfen

vor jeder Inbetriebnahme

Motoröl kontrollieren / nachfüllen

Sitz von Schrauben, Muttern und Bolzen prüfen

Öl wechseln

(X)1

X (alle 100h)

Zündkerzen reinigen

X (alle 100h)

Luftfilter reinigen

Luftfiltereinsatz ersetzen

Reinigen des Kraftstoffgrobfilters

Elektroden Zündkerze einstellen

Ventilspiel überprüfen und einstellen

Verbrennungsrückstände vom Zylinderkopf entfernen

Vergaser reinigen und einstellen

Motor ggf. überholen

alle 1000h

(2)

In diesem Abschnitt finden Sie die Wartung des Stromerzeugers beschrieben.

In diesem Abschnitt nicht beschriebene Wartungs- bzw. Reparaturarbeiten dürfen nur vom Personal des Herstellers ausgeführt werden.

Wartungsplan 6.1

Die in dieser Übersicht aufgeführten Wartungsarbeiten sind nach den angegebenen Zeitintervallen durchzuführen.

60 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Tab. 6.1: Wartungsplan des Stromerzeugers

1) Nach den ersten 20 Betriebsstunden

2) Von einem Fachmann bzw. Endress-Service Station durchzuführen.

Page 61

Wartung

Wartungsarbeiten

6.2.1 Motoröl

WARNUNG!

Auslaufendes Motoröl verschmutzt Erdreich und Grundwasser.

 Ölauffangbehälter benutzen  Verbrauchtes Motoröl dem Recycling zuführen

WARNUNG!

Motoröl kann heiß sein - Verbrennungsgefahr.

 Motor abkühlen lassen

Voraussetzungen

Wartungsarbeiten 6.2

Wartungsarbeiten dürfen nur von hierzu autorisiertem Personal ausgeführt werden.

Alle im Wartungsplan aufgeführten Wartungsarbeiten führen Sie entsprechend den Angaben in der beigefügten Betriebsund Wartungsanleitung des Motors aus. Diese Betriebs- und Wartungsanleitung des Motorenherstellers ist untrennbarer Bestandteil dieser Bedienungsanleitung.

Diese Voraussetzungen müssen erfüllt sein:  Der Motor sollte Idealerweise leicht warm sein (hierfür

den kalten Motor 5 min. laufen lassen, dann stoppen und für 2 min. abkühlen lassen).

Abb. 6-1: Ölmessstab und Ölablassschraube

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 61

Page 62

Wartung

Ölstand kontrollieren

Öl einfüllen

Öl wechseln

So kontrollieren Sie den Ölstand:

1. Drehen Sie den grauen Ölmessstab (Abb. 6-1-(1)) heraus.

2. Den Ölmessstab (Abb. 6-1-(1)) mit einem sauberen Tuch abwischen.

3. Ölmessstab (Abb. 6-1-(1)) wieder einführen und wieder herausziehen. Der am Messstab erkennbare Ölstand muss in dem Bereich liegen, der in der Wartungs- und Betriebsanleitung des Motorenherstellers angegeben ist. Andernfalls durch Auffüllen oder Ablassen von Motoröl korrigieren!

 Der Ölstand ist überprüft.

So füllen Sie Öl ein:

1. Drehen Sie den grauen Ölmessstab (Abb. 6-1-(1)) heraus.

2. Mit einer Einfüllhilfe Öl einfüllen.

3. Ölstand kontrollieren und gegebenenfalls erneut Öl ein- füllen.

 Öl ist eingefüllt.

So wechseln Sie das Öl:

1. Aggregat auf eine Erhöhung (z. B. Holzklötze, Werkstatt- tisch) abstellen.

2. Behälter zum Auffangen des Öles unter der Ölablass- schraube (Abb. 6-1-(2)) in Position bringen.

3. Ölablassschraube (Abb. 6-1 -(2)) herausschrauben und Öl komplett ablaufen lassen.

4. Motoröl ist abgelassen.

5. Ölablassschraube (Abb. 6-1-(2)) wieder eindrehen.

6. Anschließend neues Öl einfüllen. (siehe Öl einfüllen)

 Öl ist gewechselt.

62 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 63

Wartung

Wartungsarbeiten

WARNUNG!

Falsches Motoröl zerstört den Motor.

 Verwenden Sie ausschließlich Motoröl gemäß den An-

gaben in der Wartungs- und Bedienungsanleitung des Motorenherstellers!

 Beachten Sie dazu auch die tatsächlichen Umgebungs-

und Einsatzbedingungen.

 Mischen Sie dem Öl keine handelsüblichen Zusätze bei.

WARNUNG!

Ölaustritt erfolgt sofort beim Öffnen der Ölablassschraube.

WARNUNG!

Bei der Ladung von Batterien entsteht ein hochexplosives Knallgasgemisch durch Gasung.

 Feuer, Funkenbildung und Rauchen streng verboten.  Kurzschlüsse beim Umgang mit Kabeln und elektrischen

Geräten sowie elektrostatische Entladung vermeiden.

GEFAHR!

Gefahr durch Verätzung bei Explosion der Batterie. Entweichen aggressiver Dämpfe beim Überladen.

 Halten Sie die Behandlungsvorschriften des Herstellers

genau ein.

 Laden Sie die Batterie nie in eingebautem Zustand.  Laden Sie die Batterie nur an gut belüfteten Orten.

6.2.2 Batterie laden

Nach längerer Standzeit oder übermäßigem Stromverbrauch im Steuerstromkreis des Stromerzeugers kann sich die Batterie entladen.

Bauen Sie die Starterbatterie vor dem Laden unbedingt aus (siehe Kap. 6.2.3). Beachten Sie genau die Behandlungsvorschrift des Batterieherstellers.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 63

Page 64

Wartung

WARNUNG!

Die Endress-Batterie ist während der gesamten Lebensdauer wartungsfrei.

 Batterie niemals öffnen – Zerstörungsgefahr.

6.2.3 Starterbatterie wechseln

1. Zuerst die schwarze Polschutzkappe am Minuskabel der Batterie zurückziehen und das Kabel lösen.

2. Die beiden Flügelmuttern (Abb. 6-2-(1)) lösen, so dass der Batteriehalter (Abb. 6-2-(2)) entfernt werden kann.

3. Zuletzt die rote Polschutzkappe am Pluskabel der Batterie zurückziehen und das Kabel lösen.

4. Batterie aus Batteriefach entnehmen.

 Batterie ist abgeklemmt.

Abb. 6-2: Batterie wechseln

5. Neue Batterie bereitstellen.

6. Batterie in das Batteriefach zurückstellen.

7. Batteriekabel zuerst am PLUS-POL anschrauben.

8. Batteriehalter wieder anbringen.

9. Batteriekabel zuletzt am MINUS-POL anschrauben.

10. Polschutzkappe aufsetzen.

 Batterie ist getauscht

64 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 65

Fehlersuche

Wartungsarbeiten

7. Fehlersuche

Störung

mögliche Ursache

Abhilfe

Keine oder zu geringe Spannung steht im Leerlauf an.

Die Drehzahl des Motors wurde nachträglich verstellt.

Servicepersonal rufen.

Der elektronische Regler ist verstellt. (bei ESE 606 DHGGT (ES) Duplex

Servicepersonal rufen.

Der elektronische Regler ist defekt. (bei ESE 606 DHG-GT (ES) Duplex

Servicepersonal rufen.

Starke Spannungsschwankungen treten auf.

Der Motor läuft unregelmäßig.

Servicepersonal rufen.

Der Drehzahlregler arbeitet unregelmäßig oder unzureichend.

Servicepersonal rufen.

Der Motor springt nicht an.

Der Motor wird falsch bedient.

Die Betriebsanleitung des Motors beachten.

Der Motor ist mangelhaft gewartet.

Die Wartungsanleitung des Motors beachten.

Zu wenig Kraftstoff ist im Tank.

Tanken.

Der Kraftstofffilter ist verstopft.

Kraftstofffilter austauschen.

Schlechter Kraftstoff ist im Tank.

Servicepersonal rufen.

Das Zündkabel hat keine Verbindung zur Zündkerze.

Zündkabel auf die Zündkerze aufstecken.

Der Choke ist im kalten Zustand nicht betätigt.

Choke betätigen. Der Motor dreht sich nicht.

Motor ist defekt.

Servicepersonal rufen.

Der Motor raucht.

Zuviel Öl ist im Motor.

Überflüssiges Öl ablassen.

In diesem Abschnitt finden Sie die vom autorisierten Personal während des Betriebs behebbaren Schwierigkeiten beschrieben.

Jede auftretende Schwierigkeit ist mit ihrer möglichen Ursache und der jeweiligen Maßnahme zur Behebung beschrieben.

Ist eine Schwierigkeit mit untenstehender Tabelle nicht zu beheben, hat das autorisierte Personal den Stromerzeuger umgehend außer Betrieb zu setzen und das zuständige und autorisierte Servicepersonal zu informieren.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 65

Page 66

Fehlersuche

Störung

mögliche Ursache

Abhilfe

Papierelement des Luftfilters ist verschmutzt oder ölgetränkt.

Papierelement reinigen oder ggf. auswechseln.

Schaumelement des Luftfilters ist verschmutzt oder trocken.

Schaumelement reinigen und ggf. befeuchten.

Der Motor läuft kurz an und geht dann aus.

Zu wenig Kraftstoff ist im Tank.

Tanken.

Entlüftungslöcher am Tankdeckel sind verstopft.

Entlüftungslöcher reinigen. Der Ölstand ist zu gering.

Öl nachfüllen.

Der Kraftstofffilter ist verstopft.

Kraftstofffilter austauschen.

Vergaser / Kraftstofffilter / Tank sind verharzt.

Servicepersonal rufen.

Starterbatterie bringt keine Leistung. (bei Elektrostartgeräten)

Batterie ist entladen.

Batterie laden.

Batterie ist defekt.

Batterie tauschen.

Batteriepole sind oxidiert.

Batteriepole reinigen und eventuell mit Polfett einfetten.

Die Leistungsabgabe reicht nicht aus.

Der elektronische Regler ist verstellt. (bei ESE 606 DHGGT (ES) Duplex

Servicepersonal rufen.

Der elektronische Regler ist defekt. (bei ESE 606 DHG-GT (ES) Duplex

Servicepersonal rufen. Der Motor ist mangelhaft gewartet.

Die Wartungsanleitung des Motors beachten.

Zuviel Leistung wird abgenommen.

Abgenommene Leistung reduzieren.

Der Generator läuft unruhig.

Der Generator wird über die Nennleistung hinaus belastet.

Abgenommene Leistung reduzieren.

Leerlauf-Drehzahlabsenkung funktioniert nicht.

Wippschalter steht in Stellung AUS.

Wippschalter in Stellung EIN bringen.

Feinsicherung defekt.

Feinsicherung ersetzen.

Stromerzeuger lässt sich über Fernstarteinrichtung nicht ausschalten

Motorstart-Schalter auf der Bedientafel steht in Position „RUN“

Motorstart-Schalter auf der Bedientafel bei Fernstart immer in Position „OFF“ stellen.

66 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Tab. 7.1: Fehlersuche beim Betrieb des Stromerzeugers

Page 67

Fehlersuche

Wartungsarbeiten

Notizen

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 67

Page 68

Technische Daten

Bezeichnung

Wert

ESE 406 HG-GT (ES) Duplex

ESE 506 HG-GT (ES) Duplex

ESE 606 (D)HGGT (ES) Duplex

Nennleistung

4,0

5,0

6,0 ~3

4,8 ~1

[kVA]

Nennleistungsfaktor

1 1 0,8 ~3

0,9 ~1

[cosφ]

Nennfrequenz

[Hz]

Nenndrehzahl

3000

[min-1]

Nennspannung

230

400 ~3

230 ~1

[V]

Nennstrom

17,4

21,7

8,7 ~3

17,4 ~1

[A]

Gewicht (betriebsbereit)

94 (103)

102 (111)

104 (113)

[kg]

Tankinhalt

[l]

Kraftstoffverbrauch (bei 75% Last) 1)

1,6

2,1

[l/h]

Länge

780

[mm]

Breite

550

[mm]

Höhe

595

[mm]

Schalldruckpegel am Arbeitsplatz L

[db (A)]

Schalldruckpegel in 7m Entfernung L

[db (A)]

Schallleistungspegel LWA 3)

[db (A)]

Generator-Schutzart

IP 54

8. Technische Daten

In diesem Abschnitt finden Sie die Technischen Daten zum Betrieb des Stromerzeugers beschrieben.

68 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Tab. 8.1: Technische Daten Stromerzeuger

1) Durchschnittswerte, im Einzelfall können Abweichungen auftreten,

daher unverbindlich

2) gemessen in 1m Abstand und 1,6m Höhe entsprechend ISO 3744

(Teil10)

3) gemessen entsprechend ISO 3744 (Teil10)

Page 69

Technische Daten

Wartungsarbeiten

Bezeichnung

Wert

Einheit

Aufstellhöhe über Normalnull

< 100

[m]

Temperatur

< 25

[°C]

relative Luftfeuchtigkeit

< 30

[%]

Leistungsreduzierung

je zusätzliche

Einheit

1 %

100

[m]

4 %

[°C]

Leitung

max. Leitungslänge

Einheit

HO 7 RN-F (NSH öu) 1,5 mm2

[m]

HO 7 RN-F (NSH öu) 2,5 mm2

100

[m]

Umgebungsbedingungen

Leistungsminderung

Verteilungsnetz

Tab. 8.1: Umgebungsbedingungen des Stromerzeugers

Tab. 8.2: Leistungsminderung des Stromerzeugers in Abhängigkeit von

den Umgebungsbedingungen

Tab. 8.3: Maximale Leitungslänge des Verteilernetzes in Abhängigkeit

vom Leitungsquerschnitt

Die generelle Begrenzung auf 100 m Gesamtlänge wurde im Interesse der sicheren Handhabung in der Einsatzpraxis gewählt. Eine größere Ausdehnung des Verteilernetzes darf nur durch eine Elektrofachkraft oder unterwiesene Person vorgenommen werden.

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 69

Page 70

Technische Daten

Notizen

70 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 71

Ersatzteile

9. Ersatzteile

110

130

350

400

180

120

Dieser Abschnitt gibt Ihnen einen Überblick über die wichtigsten Ersatzteile und ihre Bezeichnung. Für die Beschaffung der Original-Ersatzeile für Ihr Gerät wenden Sie sich bitte an unseren

Kundenservice Tel. +49-(0)-7123-9737-44 [email protected]

Zur genauen Identifizierung der richtigen Ersatzteilnummer notieren Sie zuvor Artikelnummer und Seriennummer Ihres Geräts. Sie finden die Angaben auf dem Typenschild (siehe Tab. 2.2).

Rahmen / Motor / Generator 9.1

Abb. 9-1: Ersatzteile Rahmen / Motor / Generator

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 71

Page 72

Ersatzteile

Position

Artikelbezeichnung

Motor

Schalldämpfer

Scharnierfenster Nr. 40978

Gen syn.

G Rahmen BG2

110

G Tank V02

120

M-Seitenblende-R

130

M - Seitenblende L

180 Tragegriff schwarz

Muldengriff aus Weich PVC

KAPSTO Verschlusskappen

350

Schwingungsdämpfer Form B

400

Batterie 12V/20Ah

690

Bedienungsanleitung 406-606

Tab. 9.1: Ersatzteile Rahmen / Motor / Generator

72 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 73

Ersatzteile

Position

Artikelbezeichnung

M - E Gehäuse Kunststoff

20 Kondensator 2HC40XD

AVR-Regler

Bedienfeld

Leitungsschutzschalter

Schuko-Steckdose 230 V / 16 A

100

CEE-Steckdose 400 V / 16 A 5P

110

EIN-AUS-Schalter

120

Leerlauf Regler für BG 112

130

Wippschalter grün 1-polig

140

Sicherungshalter FPG1

150

Feinsicherung 5 x 20 mm

160

4/1 Display GPD-01

170

Drucktaster grün Schließer

180

Dichtungskappe transparent

190

Entstörfilter EFXY3R2

200

Motoren-Klemmbrett 6-polig

330

130

110

100

160

340

200

120

Elektrokasten 9.2

Abb. 9-2: Ersatzteile Elektrokasten

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 73

Tab. 9.2: Ersatzteile Elektrokasten

Page 74

Garantieerklärung

10. Garantieerklärung

74 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 75

Garantieerklärung

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 75

Page 76

Garantieerklärung

Notizen

76 ESE 406 - 606 (D)HG-GT (ES) Duplex Stand: April 2017

Page 77

Wartungsnachweis

11. Wartungsnachweis

Stand: April 2017 ESE 406 - 606 (D)HG-GT (ES) Duplex 77

Page 78

Elektrogerätebau GmbH Neckartenzlinger Str. 39 D-72658 Bempflingen

Telefon: + 49 (0) 71 23 / 9737 – 0 Telefax: + 49 (0) 71 23 / 9737 – 50

E-Mail: [email protected] www: www.endress-stromerzeuger.de
