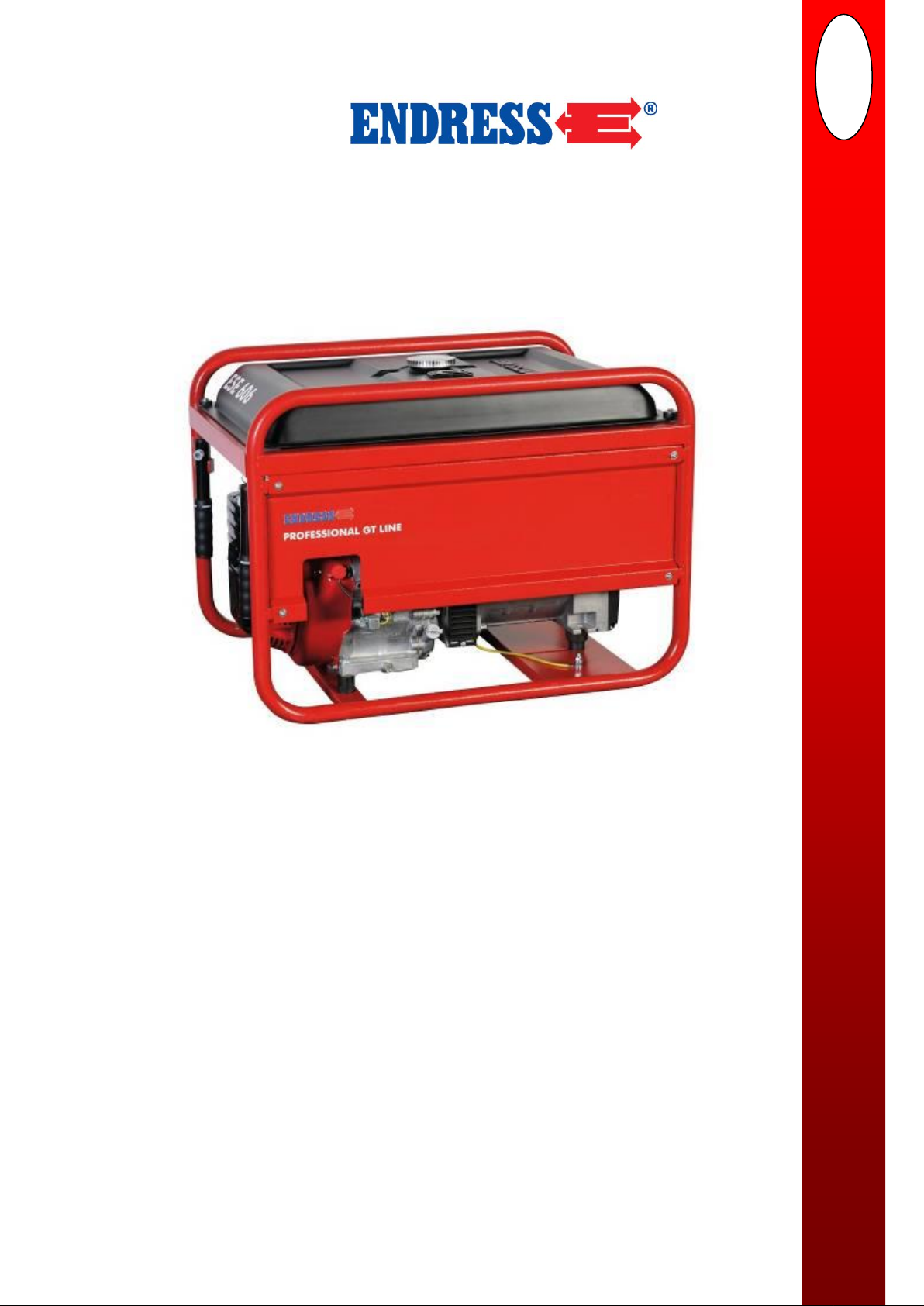

ESE 206 HS-GT

Artikel-Nr. 112300

ESE 306 HS-GT

Artikel-Nr. 112301

ESE 406 HS-GT

Artikel-Nr. 112302

ESE 406 HS-GT ES

Artikel-Nr. 112306

ESE 506 DHS-GT

Artikel-Nr. 112304

ESE 606 HS-GT

Artikel-Nr. 112303

ESE 606 HS-GT ES

Artikel-Nr. 112307

ESE 606 DHS-GT

Artikel-Nr. 112305

ESE 606 DHS-GT ES

Artikel-Nr. 112308

BEDIENUNGSANLEITUNG

Page 2

Herausgeber

Dokumenten-Nummer

Ausgabe-Datum

Bedienungsanleitung

ENDRESS Elektrogerätebau GmbH Neckartenzlinger Straße 39

D-72658 Bempflingen E-Mail: [email protected]

berrechtlich geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der Firma ENDRESS Elektrogerätebau GmbH unzulässig und strafbar.

Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeicherung und Verarbeitung in elektronischen Systemen.

Page 3

Inhaltsverzeichnis

1 Zu dieser Anleitung ........................................................................................... 5

1.1 Dokumentation und Zubehör .............................................................................. 6

1.2 Sicherheitszeichen ............................................................................................. 6

2 Allgemeine Sicherheitsbestimmungen ........................................................... 7

2.1 Bestimmungsgemäße Verwendung ................................................................... 7

2.1.1 Bestimmungsgemäße Verwendung ........................................................................ 7

2.1.2 Vorhersehbarer Fehlgebrauch bzw. unsachgemäße Handhabung ........................ 8

2.1.3 Restgefahren ........................................................................................................... 9

2.2 Qualifikation und Pflichten ................................................................................ 11

2.3 Persönliche Schutzausrüstung ......................................................................... 11

2.4 Gefahrenbereiche und Arbeitsplätze ................................................................ 11

2.5 Kennzeichnungen am Stromerzeuger .............................................................. 12

2.6 Allgemeine Sicherheitshinweise ....................................................................... 14

3 Beschreibung .................................................................................................. 18

3.1 Funktion und Wirkungsweise ........................................................................... 19

4 Inbetriebnahme ............................................................................................... 20

4.1 Stromerzeuger transportieren .......................................................................... 20

4.2 Stromerzeuger aufstellen ................................................................................. 21

4.3 Stromerzeuger betanken .................................................................................. 22

4.4 Stromerzeuger mit Motoröl befüllen ................................................................. 23

4.5 Stromerzeuger starten ..................................................................................... 25

4.6 Verbraucher anschließen ................................................................................. 28

4.7 Stromerzeuger ausschalten ............................................................................. 29

4.8 Stromerzeuger stilllegen .................................................................................. 30

Page 4

Inhaltsverzeichnis

5 Stromerzeuger warten .................................................................................... 34

5.1 Wartungsplan ................................................................................................... 34

5.2 Elektrische Sicherheit prüfen............................................................................ 35

6 Hilfe bei Schwierigkeiten ................................................................................ 36

7 Technische Daten ........................................................................................... 38

8 Gewährleistung ............................................................................................... 41

9 Konformitätserklärung ................................................................................... 42

Page 5

1 Zu dieser Anleitung

Bevor Sie den Stromerzeuger benutzen, müssen Sie diese Anleitung aufmerksam lesen und verstehen.

Diese Anleitung soll Sie mit den grundlegenden Arbeiten am Stromerzeuger vertraut machen.

Diese Anleitung enthält wichtige Hinweise, um den Stromerzeuger sicher und sachgerecht zu benutzen.

Ihre Beachtung hilft:

 Gefahren zu vermeiden  Reparaturkosten und Ausfallzeiten zu verringern  die Zuverlässigkeit und Lebensdauer des Stromerzeu-

gers zu erhöhen.

Ungeachtet dieser Anleitung müssen die im Verwenderland und am Einsatzort geltenden Gesetze, Verordnungen, Richtlinien und Normen beachtet werden.

Zu dieser Anleitung

Dokumentation und Zubehör

In dieser Anleitung wird nur die Benutzung des Stromerzeugers beschrieben.

_______________________________________________ Die Bedienungsanleitung des Motors ist integraler Bestand-

teil dieser Anleitung. _______________________________________________ Ein Exemplar dieser Anleitung muss dem Bedienpersonal

jederzeit zugänglich sein.

Page 6

Zu dieser Anleitung Dokumentation und Zubehör

1.1 Dokumentation und Zubehör

Neben dieser Bedienungsanleitung gibt es noch folgende Dokumente und Standardzubehör zu dem Stromerzeuger.

 Bedienungsanleitung Motor  Garantieinformationen Motor  Bedienungsanleitung Generator

1.2 Sicherheitszeichen

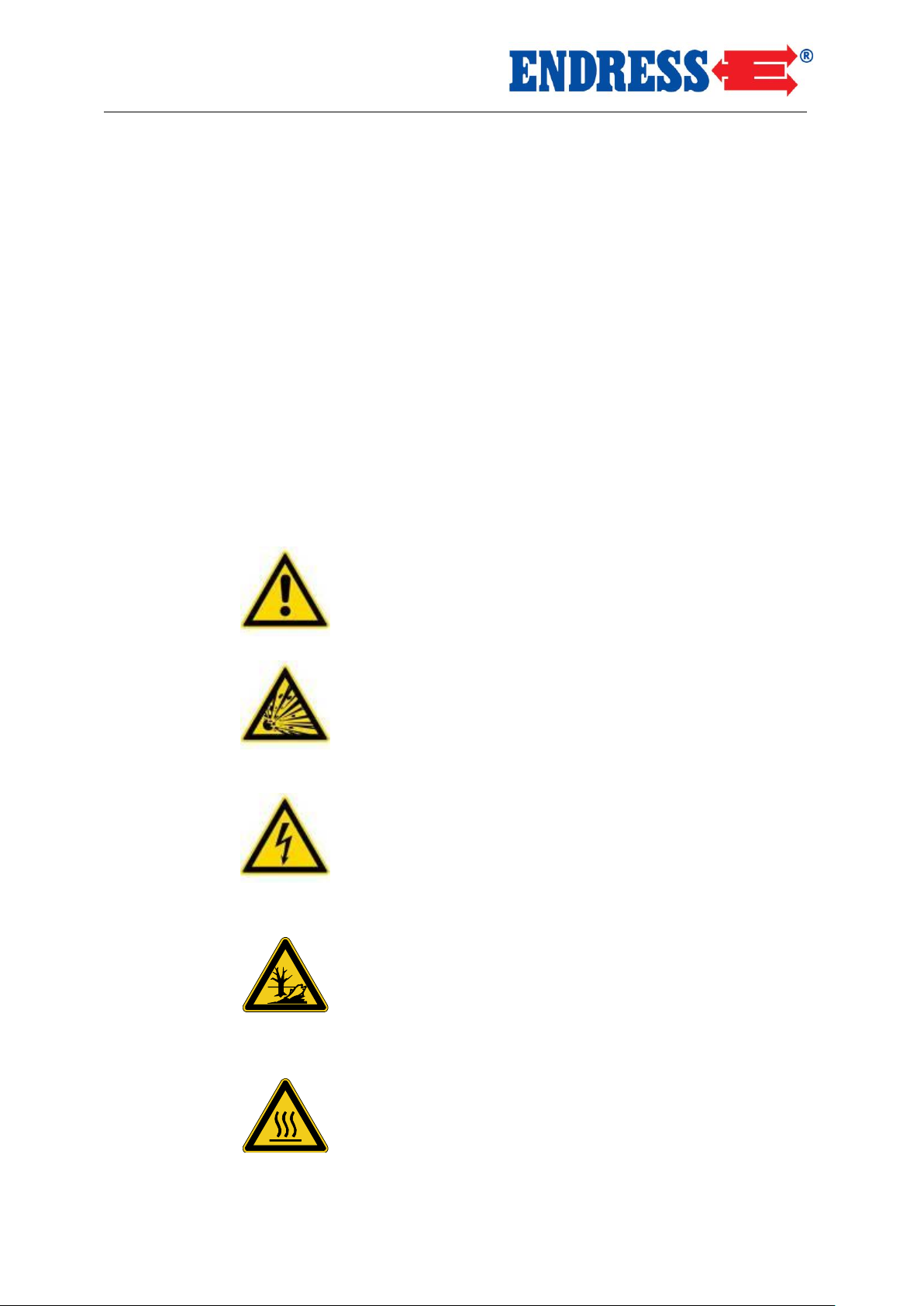

Das Sicherheitszeichen stellt eine Gefahrenquelle bildlich dar.

Warnung vor einer allgemeinen Gefahr

Dieses Warnzeichen steht vor Tätigkeiten, bei denen mehrere Ursachen zu Gefährdungen führen können.

Warnung vor explosionsgefährlichen Stoffen

Dieses Warnzeichen steht vor Tätigkeiten, bei denen die Gefahr einer Explosion, eventuell mit tödlichen Folgen, besteht.

Warnung vor gefährlicher elektrischen Spannung

Dieses Warnzeichen steht vor Tätigkeiten, bei denen die Gefahr eines elektrischen Schlages, eventuell mit tödlichen Folgen, besteht.

Warnung vor Umweltschädigenden Stoffen

Dieses Warnzeichen steht vor Tätigkeiten, bei denen eine Gefährdung der Umwelt, eventuell mit katastrophalen Folgen, besteht.

Warnung vor heißen Oberflächen

Dieses Warnzeichen steht vor Tätigkeiten, bei denen die Gefahr einer Verbrennung, eventuell mit nachhaltigen Folgen, besteht.

Page 7

Allgemeine Sicherheitsbestimmungen

Bestimmungsgemäße Verwendung

2 Allgemeine Sicherheitsbestimmungen

In diesem Abschnitt finden Sie die grundlegenden Sicherheitsbestimmungen für den Betrieb des Stromerzeugers beschrieben.

Jede Person, die den Stromerzeuger bedient oder mit diesem arbeitet, muss dieses Kapitel lesen und seine Bestimmungen in die Praxis umsetzen.

2.1 Bestimmungsgemäße Verwendung

Der Stromerzeuger entspricht dem Stand von Wissenschaft und Technik, sowie dem geltenden Sicherheitsbestimmungen zum Zeitpunkt des Inverkehrbringens im Rahmen seiner bestimmungsgemäßen Verwendung.

Konstruktiv konnten weder der vorhersehbare Fehlgebrauch noch die Restgefahren vermieden werden, ohne die bestimmungsgemäße Funktionalität einzuschränken.

Die Information über Gefahren erfolgt durch spezielle Warnhinweise entweder direkt am Stromerzeuger und/oder in der technischen Dokumentation.

2.1.1 Bestimmungsgemäße Verwendung

Der Stromerzeuger erzeugt im Rahmen eines Netzersatzbetriebes elektrische Energie zur Einspeisung in ein ortsbewegliches Verteilersystem.

Der Stromerzeuger darf nur innerhalb der angegebenen Grenzen für Spannung, Leistung und Nenndrehzahl im Freien verwendet werden (siehe Typenschild).

Der Stromerzeuger darf nicht an andere Energieverteilungs(z.B. die öffentliche Stromversorgung) und Energieerzeugungssysteme (z.B. andere Stromerzeuger) angeschlossen werden.

Der Stromerzeuger darf in explosionsgefährdeten Umgebungen nicht eingesetzt werden.

Der Stromerzeuger darf in brandgefährdeten Umgebungen nicht eingesetzt werden.

Page 8

Allgemeine Sicherheitsbestimmungen Bestimmungsgemäße Verwendung

Der Stromerzeuger muss entsprechend der Vorgaben in der technischen Dokumentation betrieben werden.

Jede nicht bestimmungsgemäße Verwendung bzw. alle nicht in dieser Anleitung beschriebenen Tätigkeiten am Stromerzeuger sind unerlaubter Fehlgebrauch außerhalb der gesetzlichen Haftungsgrenzen des Herstellers.

2.1.2 Vorhersehbarer Fehlgebrauch bzw. unsachgemäße Handhabung

Bei vorhersehbaren Fehlgebrauch bzw. unsachgemäße Handhabung des Stromerzeugers erlischt die EGKonformitätserklärung des Herstellers und damit automatisch die Betriebserlaubnis.

Vorhersehbarer Fehlgebrauch bzw. unsachgemäße Handhabung sind:

 Betrieb in explosionsgefährdeten Umgebungen  Betrieb in brandgefährdeten Umgebungen  Betrieb in geschlossenen Räumen  Betrieb bei direktem Regen- oder Schneebefall  Betrieb ohne die notwenigen Sicherheitsredundanzen  Betrieb an bestehenden Stromversorgungsnetzen  Betanken im heißen Zustand  Betanken im laufenden Betrieb  Besprühen mit Hochdruckreinigern oder Feuerlöschein-

richtungen

 Betrieb bei entfernten Schutzeinrichtungen  nicht eingehaltene Wartungsintervalle  unterlassene Messungen und Prüfungen zur Früherken-

nung von Schäden

 unterlassene Verschleißteilwechsel  nicht korrekt ausgeführte Wartungs- bzw. Reparaturar-

beiten

 fehlerhaft ausgeführte Wartungs- bzw. Reparaturarbeiten  nicht bestimmungsgemäße Verwendung

Page 9

2.1.3 Restgefahren

Lebensgefahr

Verletzungsgefahr

Allgemeine Sicherheitsbestimmungen

Bestimmungsgemäße Verwendung

Analysiert und bewertet wurden die Restgefahren vor Konstruktions- und Planungsbeginn des Stromerzeugers mittels einer Gefahrenanalyse.

Konstruktiv nicht vermeidbare Restgefahren während des gesamten Lebenszyklus des Stromerzeugers können sein:

 Lebensgefahr  Verletzungsgefahr  Umweltgefährdung  Sachschäden am Stromerzeuger  Sachschäden an weiteren Sachwerten  Leistungs- bzw. Funktionalitätseinschränkungen

Bestehende Restgefahren vermeiden Sie durch das praktische Umsetzen und Beachten dieser Vorgaben:

 der speziellen Warnhinweise am Stromerzeuger  der allgemeinen Sicherheitshinweise in dieser Anleitung  der speziellen Warnhinweise in dieser Anleitung

Lebensgefahr für Personen kann am Stromerzeuger entstehen durch:

 Fehlgebrauch  unsachgemäße Handhabung  fehlende Schutzeinrichtungen  defekte bzw. beschädigte elektrische Bauteile  Berührung mit nassen Händen  Kraftstoffdämpfe  Motorabgase

Verletzungsgefahr für Personen kann am Stromerzeuger entstehen durch:

 unsachgemäße Handhabung  Transport  heiße Teile  zurückspringendes Starterseil des Motors

Page 10

Umweltgefährdung

Sachschäden am

Stromerzeuger

Sachschäden an weiteren

Sachwerten

Leistungs- bzw.

Funktionalitäts-

einschränkungen

Allgemeine Sicherheitsbestimmungen Bestimmungsgemäße Verwendung

Gefährdung für die Umwelt kann am Stromerzeuger entstehen durch:

 unsachgemäße Handhabung  Betriebsstoffe (Kraftstoff, Schmierstoffe, Motoröl etc.)  Abgasemission  Lärmemission  Brandgefahr

Sachschäden am Stromerzeuger können entstehen durch:

 unsachgemäße Handhabung  Überlastung  Überhitzung  zu niedriger / hoher Ölstand des Motors  nicht eingehaltene Betriebs- und Wartungsvorgaben  ungeeignete Betriebsstoffe

Sachschäden an weiteren Sachwerten im Betriebsbereich des Stromerzeugers können entstehen durch:

 unsachgemäße Handhabung  Über- bzw. Unterspannung

Leistungs- bzw. Funktionalitätseinschränkungen am Stromerzeuger können entstehen durch:

 unsachgemäße Handhabung  unsachgemäße Wartung bzw. Reparatur  ungeeignete Betriebsstoffe  eine Aufstellhöhe über 100 Meter über dem Meeresspie-

gel

 einer Umgebungstemperatur über 25°C  eine zu große Ausdehnung des Verteilernetzes

Page 11

2.2 Qualifikation und Pflichten

Lebenszyklus

Tätigkeit

Gefahrenbereich

Arbeitsbereich

Transport im Fahrzeug

Umkreis von 1,0 m

keiner

durch Bedienpersonal

Umkreis von 1,0 m

Betrieb

Aufstellen

Betreiben

Umkreis von 5,0 m

Tanken

Umkreis von 2,0 m

Pflege und Wartung

Reinigen

Umkreis von 1,0 m

Stillsetzen

Warten

Alle Tätigkeiten am Stromerzeuger dürfen nur von hierzu geeigneten Personen durchgeführt werden.

Diese müssen,  die Unfallverhütungsvorschriften und Sicherheitsanwei-

sungen des Stromerzeugers kennen und anwenden können.

 das Kapitel "Allgemeine Sicherheitsbestimmungen" gele-

sen haben.

 die Inhalte des Kapitels "Allgemeine Sicherheitsbestim-

mungen" verstanden haben.

 die Inhalte des Kapitels "Allgemeine Sicherheitsbestim-

mungen" praktisch anwenden und umsetzen können.

 die technische Dokumentation verstanden haben und

praktisch umsetzen können.

2.3 Persönliche Schutzausrüstung

Allgemeine Sicherheitsbestimmungen

Qualifikation und Pflichten

Diese persönliche Schutzausrüstung müssen Sie bei allen in dieser Anleitung beschriebenen Tätigkeiten am Stromerzeuger tragen:

 Gehörschutz  Schutzhandschuhe

2.4 Gefahrenbereiche und Arbeitsplätze

Die Gefahrenbereiche und Arbeitsplätze (Arbeitsbereiche) am Stromerzeuger werden von den auszuführenden Tätigkeiten innerhalb der einzelnen Lebenszyklen bestimmt:

Tab. 2.1: Gefahrenbereiche und Arbeitsplätze am Stromerzeuger

Page 12

Hinweis Schallleistungspegel

Allgemeine Sicherheitshinweise

Hinweis Betankung

6 Hinweis gefährliche elektrische Spannung

Allgemeine Sicherheitshinweise (Motor)

7 Typenschild Stromerzeuger (Seite Generator))

Hinweis heiße Oberfläche

Allgemeine Sicherheitsbestimmungen Kennzeichnungen am Stromerzeuger

2.5 Kennzeichnungen am Stromerzeuger

Diese Kennzeichnungen müssen am Stromerzeuger angebracht und in einem gut lesbaren Zustand sein:

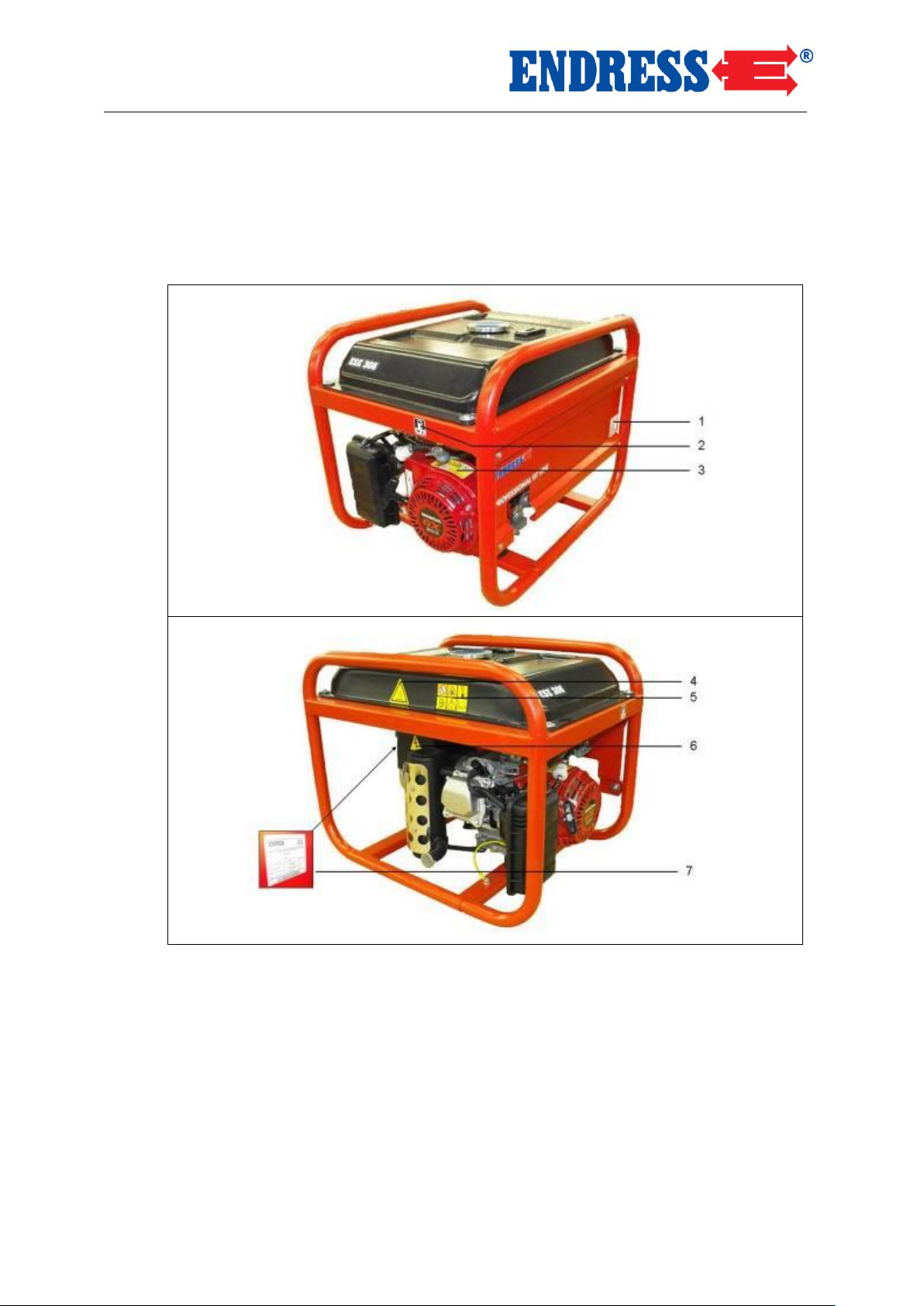

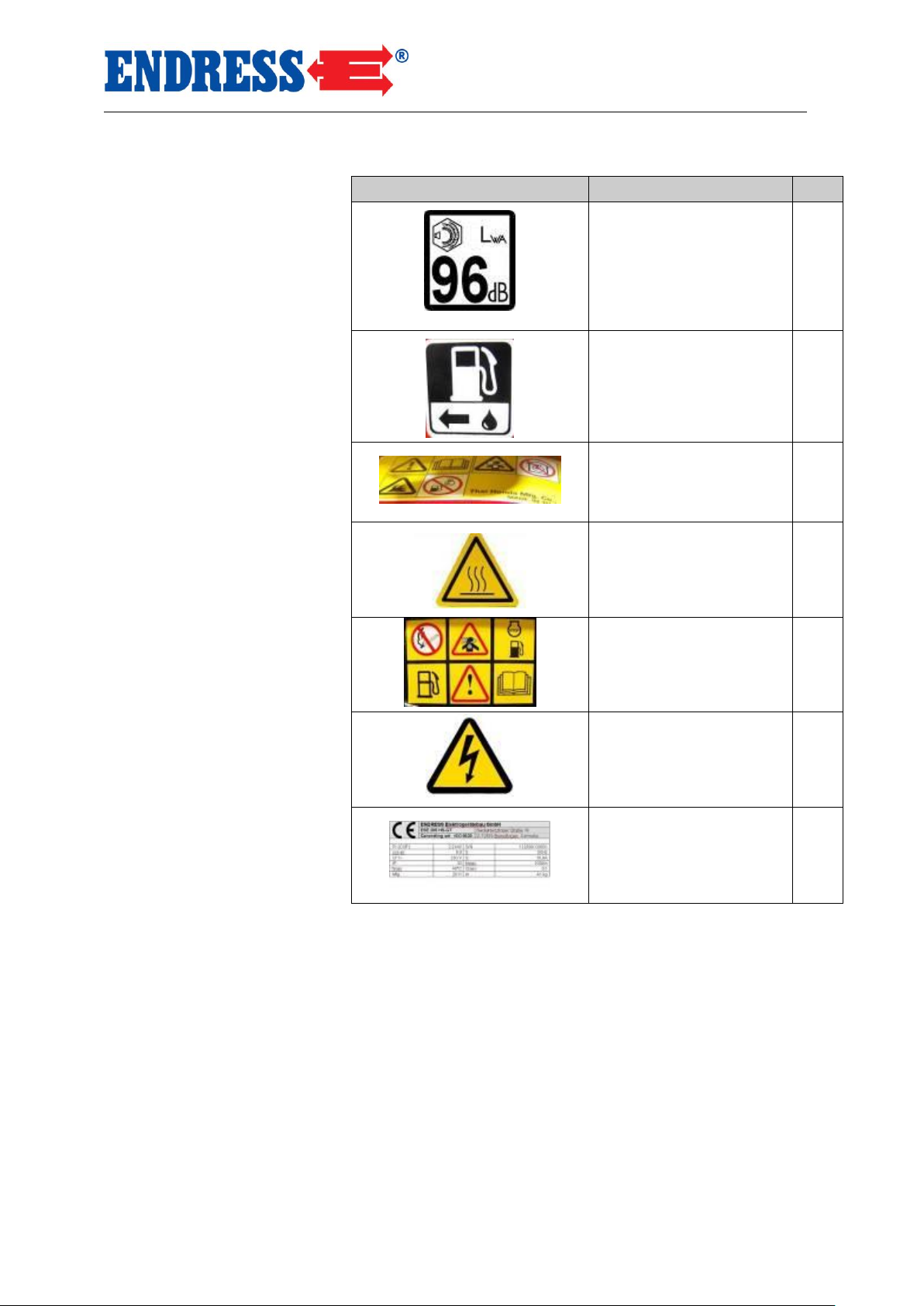

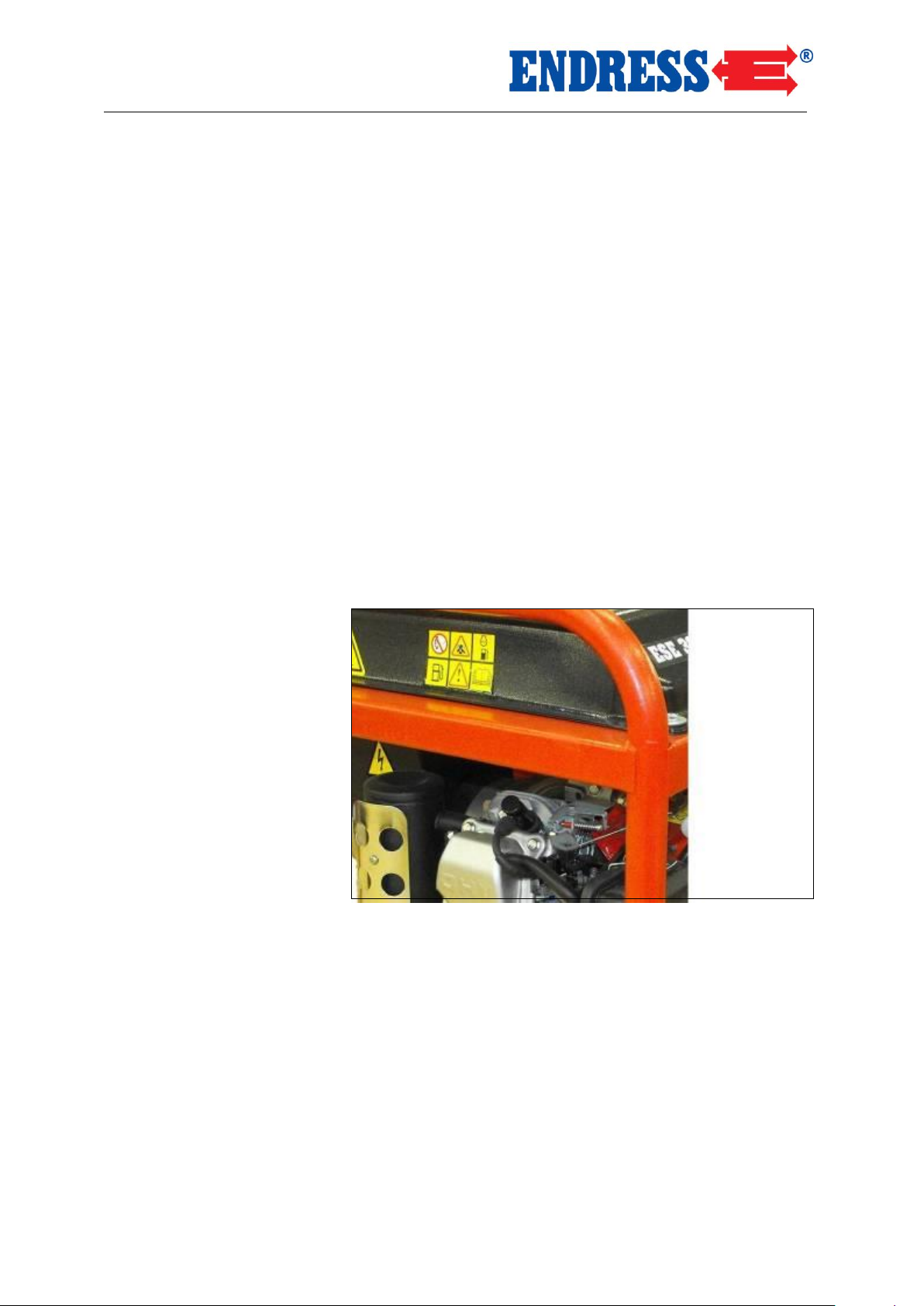

Abb. 2.1: Kennzeichnungen am Stromerzeuger

Page 13

Allgemeine Sicherheitsbestimmungen

Kennzeichnung

Bezeichnung

NR.

Allgemeine Warnhinweise

Hinweis Betankung

Allgemeine Warnhinweise Motor

Hinweis Heiße Oberflächen

Allgemeine Sicherheitshinweise

Hinweis gefährliche elektrische Spannung

Typenschild

Erklärung siehe Seite 38.

Kennzeichnungen am Stromerzeuger

Tab. 2.2: Kennzeichnungen am Stromerzeuger

Page 14

Allgemeine Sicherheitsbestimmungen Allgemeine Sicherheitshinweise

2.6 Allgemeine Sicherheitshinweise

Der Bediener muss die Bestandteile des Stromerzeugers und deren Funktion kennen und anwenden können.

Der Bediener ist für die Betriebssicherheit des Stromerzeugers verantwortlich.

Der Bediener ist für den Schutz vor unbefugtem Betrieb des Stromerzeugers verantwortlich.

Der Bediener ist verpflichtet seine persönliche Schutzausrüstung zu tragen.

Die Kennzeichnung des Stromerzeugers ist vollständig vorhanden und in lesbarem Zustand zu halten.

Bauliche Veränderungen dürfen am Stromerzeuger nicht vorgenommen werden.

Die Nenndrehzahl des Motors ist werksseitig fest eingestellt und darf nicht verändert werden.

Vor und nach jedem Einsatz / Betrieb muss die Betriebssicherheit und Funktionalität überprüft werden.

Der Stromerzeuger darf nur im Freien betrieben werden. Im Gefahrenbereich des Stromerzeugers kein offenes Feuer,

Licht oder funkenverursachende Geräte benutzen. Im Gefahrenbereich des Stromerzeugers herrscht absolutes

Rauchverbot. Den Stromerzeuger gegen Feuchtigkeit und Niederschläge

(Regen, Schnee) geschützt betreiben. Den Stromerzeuger gegen Schmutz und Fremdkörper ge-

schützt betreiben.

Page 15

Allgemeine Sicherheitsbestimmungen

Transportieren

Aufstellen

Strom erzeugen

Allgemeine Sicherheitshinweise

Der Stromerzeuger darf nur im kalten Zustand transportiert werden.

Der Stromerzeuger darf im Fahrzeug nur transportiert werden, wenn dieser ausreichend gegen Kippen gesichert ist.

Der Stromerzeuger darf nur an dem hierfür vorgesehenen Tragerahmen angehoben werden.

Den Stromerzeuger nur auf ausreichend standfestem Boden aufstellen.

Den Stromerzeuger nur auf ebenem Boden aufstellen. Den Stromerzeuger nicht auf nassen Flächen aufstellen.

Die elektrische Sicherheit muss vor jeder Inbetriebnahme geprüft werden.

Das Gerät darf nicht abgedeckt sein. Die Luftzufuhr darf nicht behindert bzw. blockiert sein. Starthilfsmittel dürfen nicht verwendet werden. Die Verbraucher dürfen beim Starten nicht zugeschaltet sein. Für das Leitungsnetz dürfen nur geprüfte und zugelassene

Kabel verwendet werden. Die abgenommene Gesamtleistung darf die maximale Nenn-

leistung des Stromerzeugers nicht übersteigen. Der Stromerzeuger darf nicht ohne Schalldämpfer betrieben

werden. Der Stromerzeuger darf nicht ohne Luftfilter und mit geöffne-

ter Luftfilterabdeckung betrieben werden.

Page 16

Betanken

Reinigen

Warten und Reparieren

Stilllegen

Allgemeine Sicherheitsbestimmungen Allgemeine Sicherheitshinweise

Der Eigentank des Stromerzeugers darf im laufenden Betrieb nicht betankt werden.

Der Eigentank des Stromerzeugers darf im noch heißen Zustand nicht betankt werden.

Einfüllhilfen zum Betanken verwenden.

Der Stromerzeuger darf im laufenden Betrieb nicht gereinigt werden.

Der Stromerzeuger darf im noch heißen Zustand nicht gereinigt werden.

Der Stromerzeuger darf im laufenden Betrieb nicht gewartet werden.

Der Stromerzeuger darf im noch heißen Zustand nicht gewartet werden.

Nur die in dieser Anleitung beschriebenen Wartungs- bzw. Reparaturarbeiten dürfen vom Bediener durchgeführt werden.

Alle weiteren Wartungs- bzw. Reparaturarbeiten dürfen nur von speziell ausgebildeten und autorisierten Fachkräften ausgeführt werden.

Vor Beginn der Wartungs- bzw. Reparaturarbeiten immer den Zündkerzenstecker abziehen.

Die in der Motorbedienungs-, sowie in dieser Anleitung vorgegebenen Wartungsintervalle sind einzuhalten.

Wird der Stromerzeuger für mehr als 30 Tage nicht benötigt, ist dieser stillzulegen.

Den Stromerzeuger an einem trockenen und verschlossen Raum aufbewahren.

Harzige Rückstände im Kraftstoffsystem durch Zugabe eines Benzinzusatzes verhindern.

Page 17

Allgemeine Sicherheitsbestimmungen

Hinweis zum Umweltschutz

Allgemeine Sicherheitshinweise

Das Verpackungsmaterial ist entsprechend der am Einsatzort geltenden Vorschriften zum Umweltschutz dem Recycling zuzuführen.

Der Einsatzort muss gegen eine Kontamination mit auslaufenden Betriebsstoffen geschützt werden.

Verbrauchte oder restliche Betriebsstoffe sind entsprechend der am Einsatzort geltenden Vorschriften zum Umweltschutz dem Recycling zuzuführen.

Elektrische und elektronische Geräte sowie Batterien und Akkus dürfen nicht mit dem Hausmüll entsorgt werden.

Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien und Akkus am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Rücknahmenstellen oder an die Verkaufsstelle zurückzugeben. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Entnehmbare Batterien und Akkus müssen aus den Geräten entfernt werden und getrennt entsorgt werden.

Mit der Wiederverwertung, der stofflichen Verwertung oder anderer Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Page 18

Kraftstofftank

8 Tankdeckel

Motorschalter

9 Kraftstofffüllstandanzeige

Ölablassschraube

Kraftstoffhahn

Öleinfüllschraube / Ölmesstab

Kraftstofffilter

Zündkerze

Reversierstarter (Startergriff)

Auspuff

Luftfilter

Schraube für Potentialausgleich

Beschreibung Allgemeine Sicherheitshinweise

3 Beschreibung

In diesem Abschnitt finden Sie die Bestandteile und Funktionalität des Stromerzeugers beschrieben.

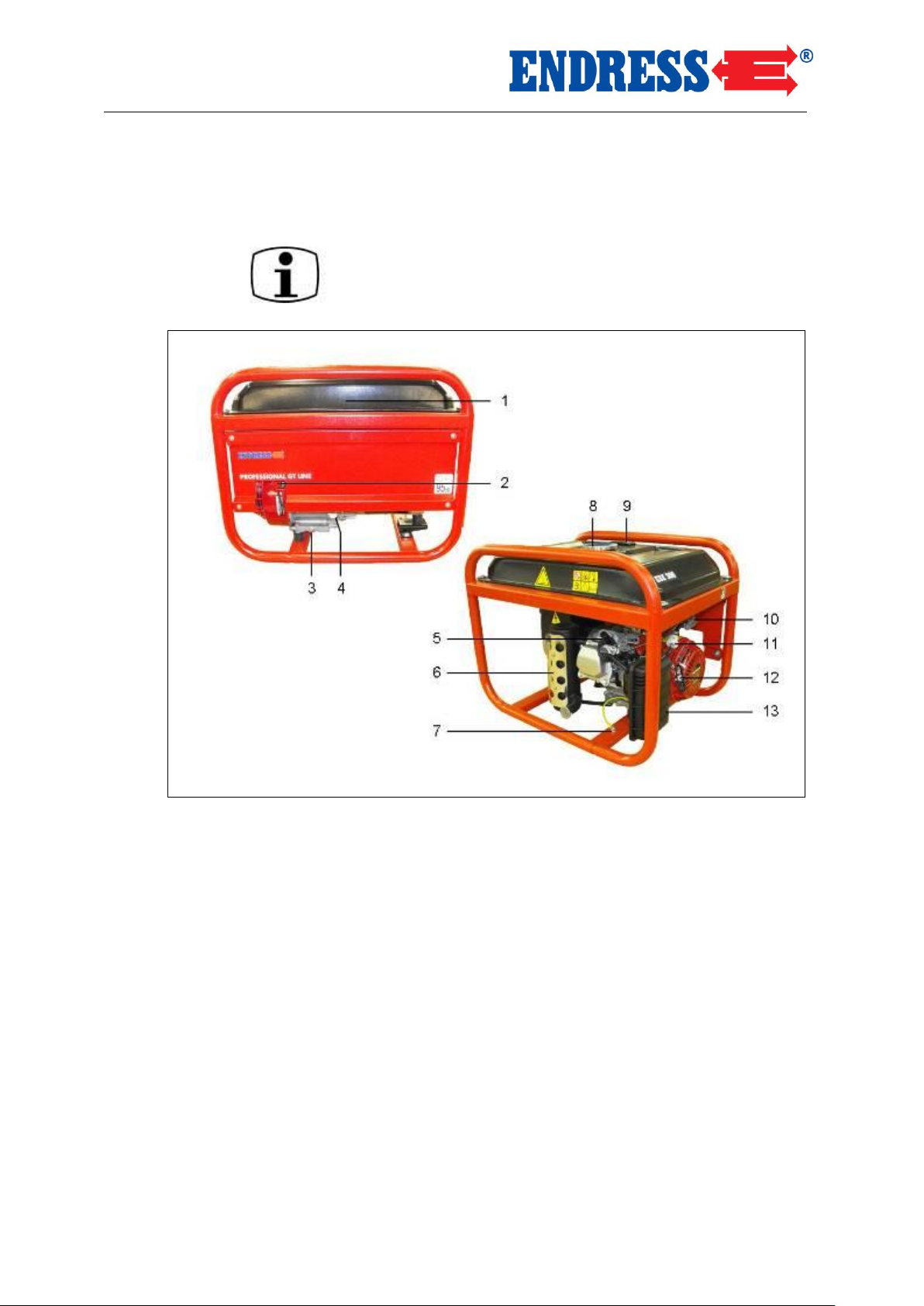

Abb. 3.1: Bestandteile des Stromerzeugers

Page 19

3.1 Funktion und Wirkungsweise

Der Synchrongenerator ist starr mit dem Antriebsmotor gekoppelt. Das Aggregat ist in einem stabilen Rahmen eingebaut und durch Schwingungselemente elastisch und vibrationsarm gelagert.

Die Stromabnahme erfolgt je nach Modell über eine spritzwassergeschützte Schutzkontaktsteckdose 230 V / 50 Hz bzw. über CEE-Steckdosen 230V / 400V.

Der Stromerzeuger ist für den mobilen Einsatz mit einer oder mehreren elektrischen Verbrauchern ausgelegt (Schutztrennung nach VDE 100, Teil 551).

Beschreibung

Funktion und Wirkungsweise

Page 20

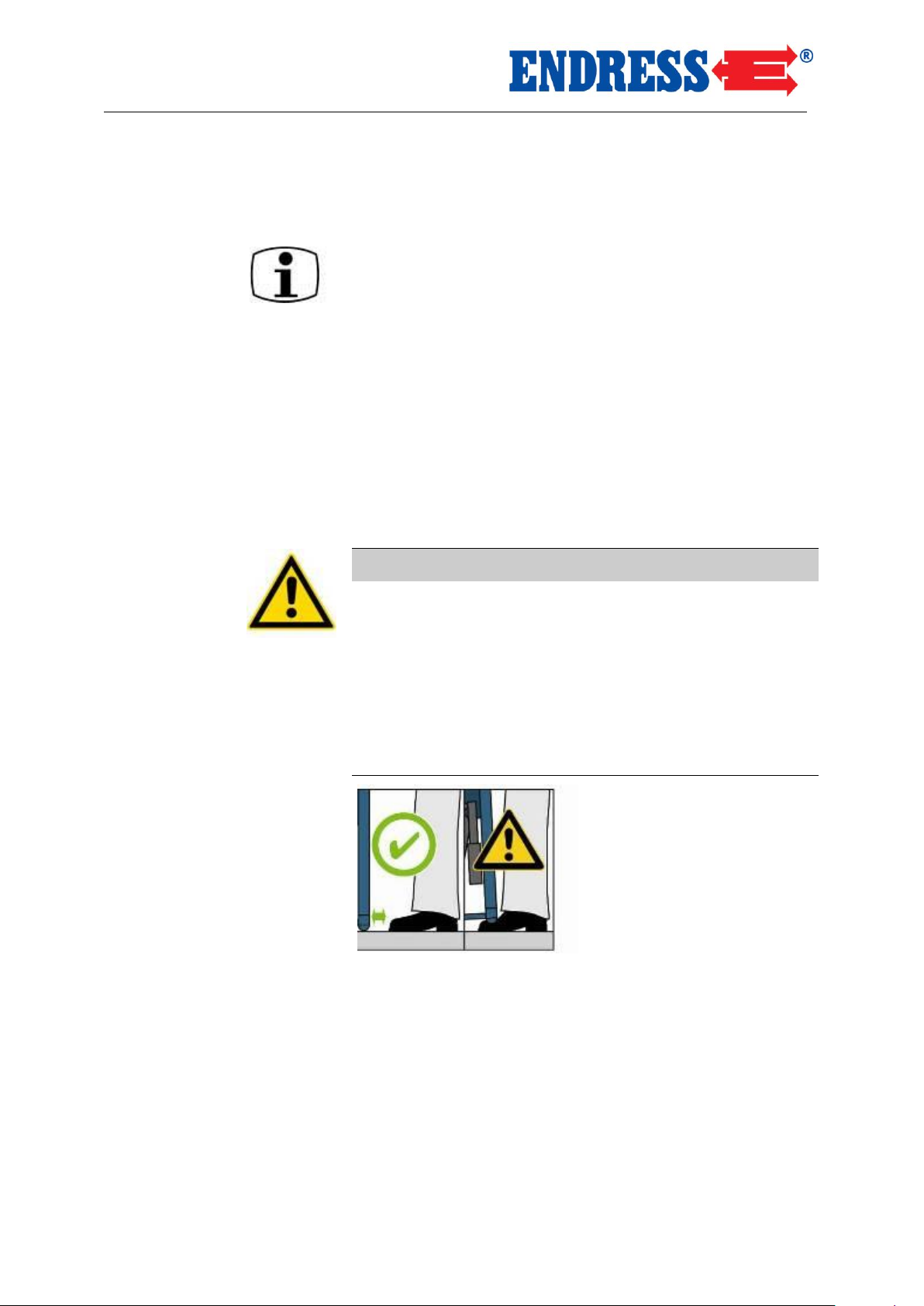

VORSICHT!

Das wegrutschende oder herabfallende Gerät kann Hände und Füße quetschen.

 Gewicht von ca. 41 bis 86 kg beachten (je nach Modell).  Gerät muss von 2 (ESE 206 / 306 HS-GT) bzw. von 4

Personen (ESE 406 / 606 (D)HS-GT (ES) ) getragen werden

 Langsam gehen.  Füße nicht unter das Gerät bringen

Voraussetzungen

Gerät tragen

Inbetriebnahme Stromerzeuger transportieren

4 Inbetriebnahme

In diesem Abschnitt finden Sie den Betrieb des Stromerzeugers beschrieben.

4.1 Stromerzeuger transportieren

So gehen Sie vor, um den Stromerzeuger zu transportieren. Diese Vorraussetzungen müssen erfüllt sein:

 Stromerzeuger ist ausgeschaltet  Stromerzeuger ist abgekühlt  Kraftstoffhahn steht in Stellung „Geschlossen“

1. Gerät am Rahmenrohr greifen.

2. Gerät anheben.

3. Gerät zum Einsatzort tragen.

4. Gerät absetzen.

5. Tragerahmen loslassen.  Das Gerät ist an seinen Einsatzort getragen.

Page 21

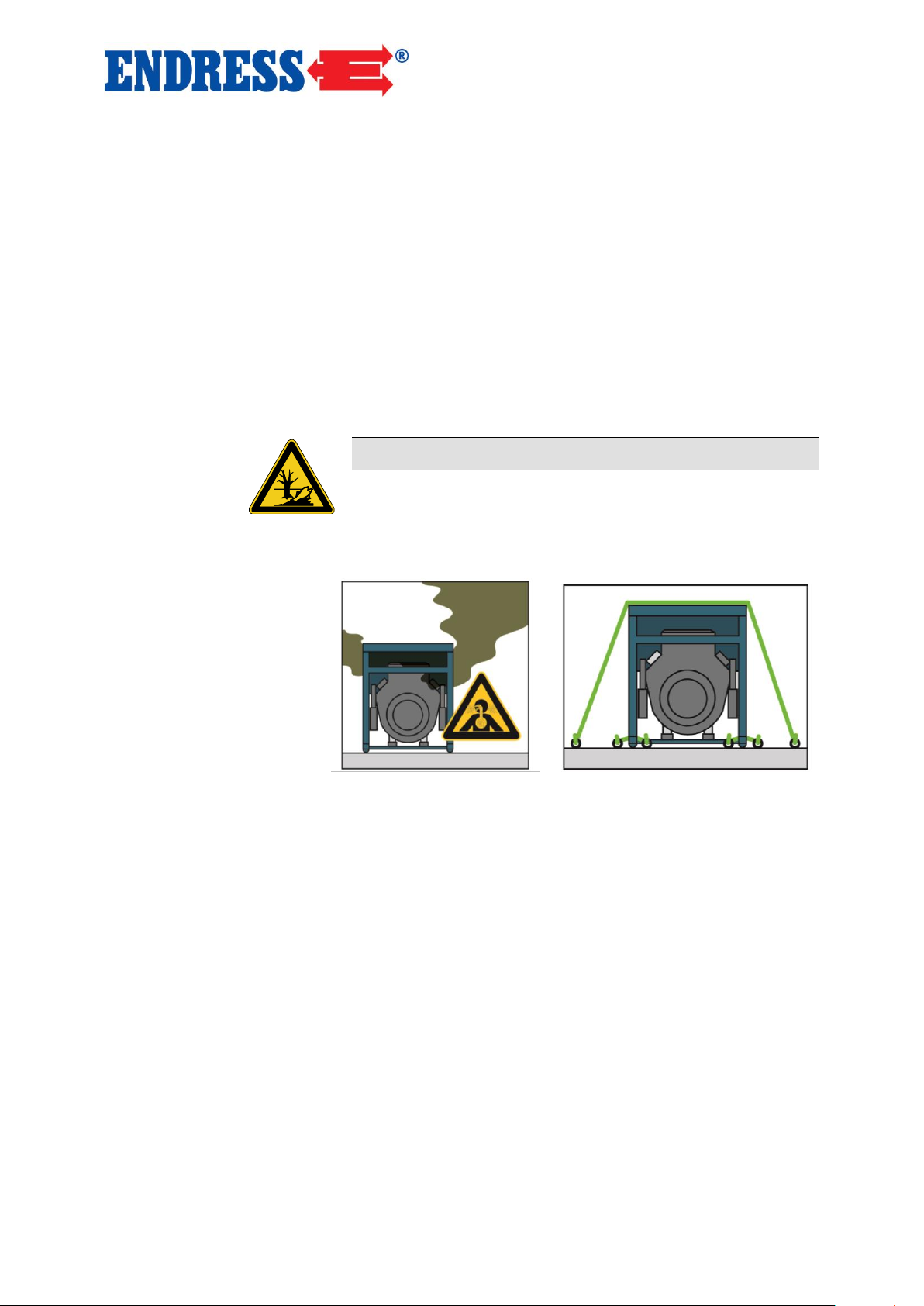

4.2 Stromerzeuger aufstellen

ACHTUNG!

Auslaufendes Motoröl und Benzin verschmutzt Erdreich und Grundwasser.

 Auslaufendes Motoröl und Benzin vermeiden.

Voraussetzungen

Gerät aufstellen

So gehen Sie vor, um den Stromerzeuger aufzustellen. Diese Vorraussetzungen müssen erfüllt sein:

 ebener und standfester Untergrund im Freien  Einsatzort ist frei von brennbaren Stoffen  Einsatzort ist frei von explosiven Stoffen  Gerät muss frei aufgestellt werden (es darf nicht abge-

deckt sein)

Inbetriebnahme

Stromerzeuger aufstellen

So stellen Sie das Gerät auf:

1. Einsatzort vorbereiten.

2. Gerät zum Einsatzort transportieren.

3. Gerät falls erforderlich gegen Kippen / Verrutschen si- chern.

 Das Gerät ist aufgestellt.

Page 22

VORSICHT!

Auslaufendes Benzin kann brennen oder explodieren.

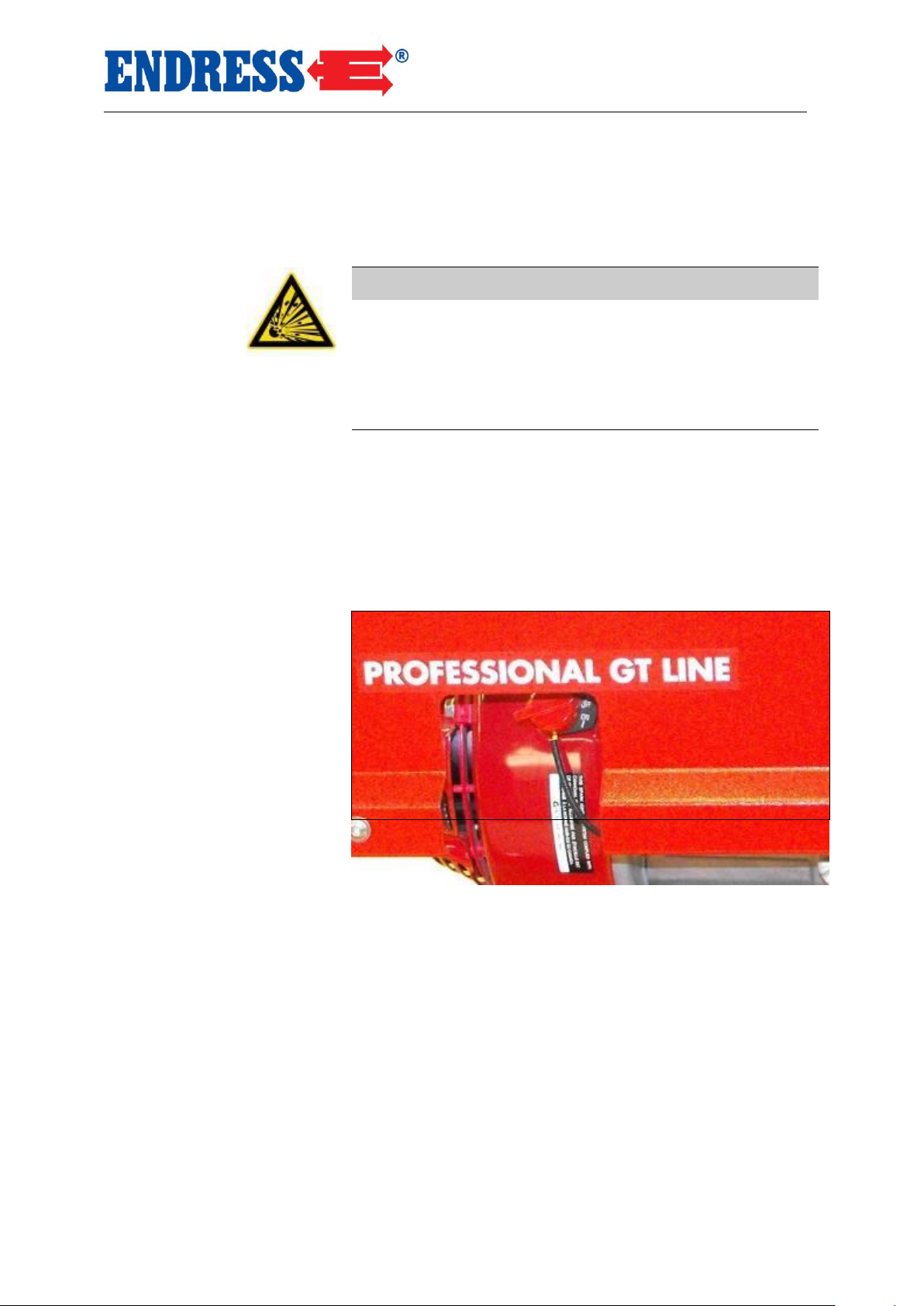

 Auslaufendes Benzin vermeiden.  Gerät ist ausgeschaltet.  Gerät ist abgekühlt.  Offenes Feuer und Funkenschlag vermeiden.

ACHTUNG!

Auslaufendes Benzin verschmutzt Erdreich und Grundwasser.

 Tank nicht maximal befüllen.  Einfüllhilfe verwenden.

ACHTUNG!

Falscher Kraftstoff zerstört den Motor.

 Nur bleifreies Normalbenzin ROZ 91 tanken.

ACHTUNG!

Der Betrieb mit E10 ist möglich.

 .Verwenden Sie nur E10 mit ROZ 95.  Kraftstoff der länger als 4 Wochen aufbewahrt wurde

sollte nicht verwendet werden.

 Bei längerem Stillstand Kraftstofftank und Vergaser ent-

leeren.

 Verspritzten Kraftstoff sorgfältig aufwischen.

Voraussetzungen

Inbetriebnahme Stromerzeuger betanken

4.3 Stromerzeuger betanken

So gehen Sie vor, um den Stromerzeuger zu betanken. Diese Vorraussetzungen müssen erfüllt sein:

 ausgeschaltetes Gerät  abgekühltes Gerät  ausreichende Luftzu- und –abfuhr

Page 23

ACHTUNG!

Der Stromerzeuger wird grundsätzlich ohne Öl ausgeliefert.

 bei zu niedrigem Ölstand ist es nicht möglich das Gerät

zu starten, da die Motoren mit einer Ölüberwachung ausgestattet sind.

Gerät betanken

Voraussetzungen

Inbetriebnahme

Stromerzeuger mit Motoröl befüllen

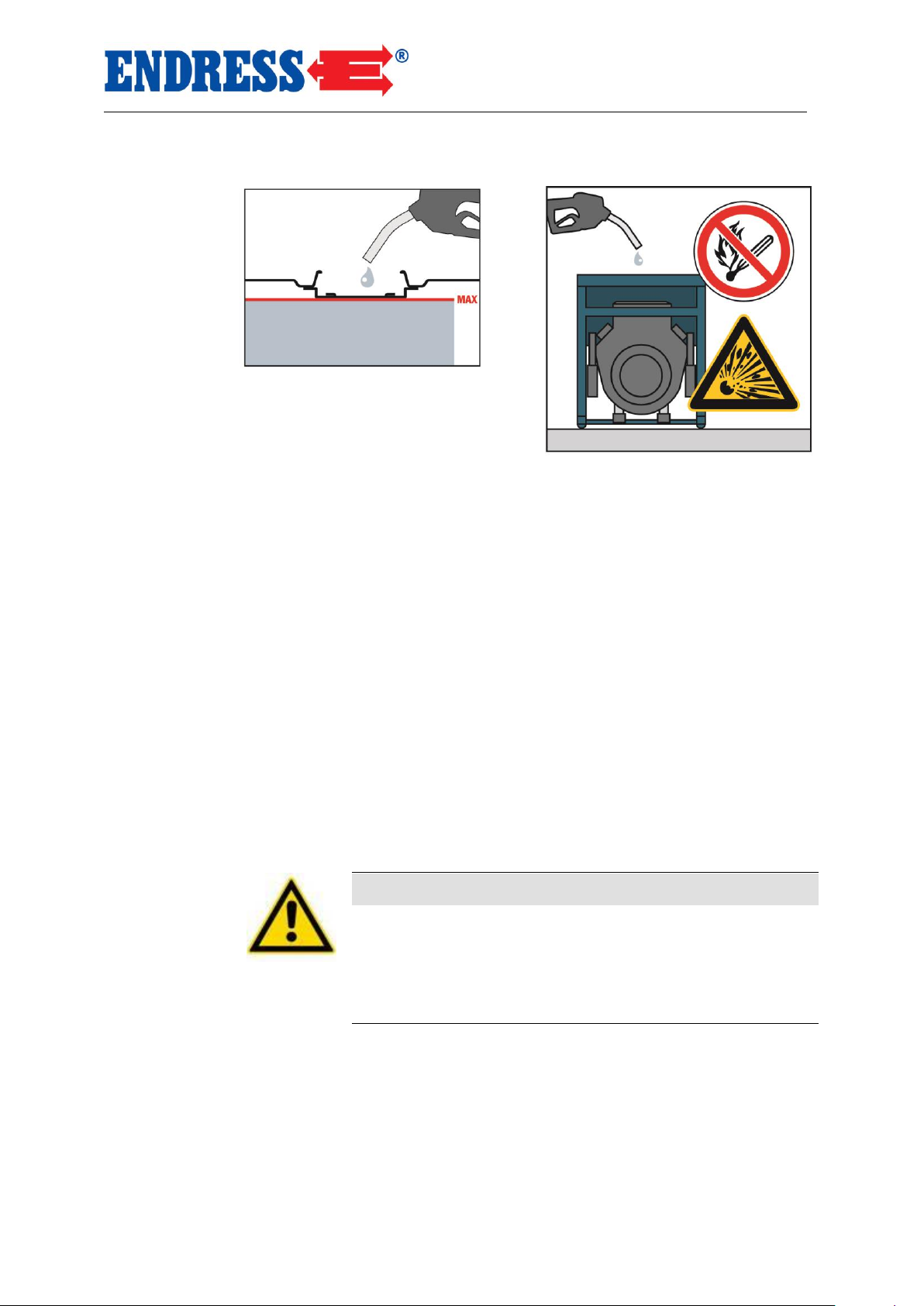

So betanken Sie den Stromerzeuger:

1. Kraftstoffhahn auf „OFF“ stellen.

2. Tankdeckel abschrauben.

3. Abfüllhilfe in den Tank einführen.

4. Benzin einfüllen.

5. Abfüllhilfe entfernen.

6. Tankdeckel aufschrauben

 Das Gerät ist betankt.

4.4 Stromerzeuger mit Motoröl befüllen

Diese Vorraussetzungen müssen erfüllt sein:

 ausgeschaltetes Gerät  abgekühltes Gerät

Page 24

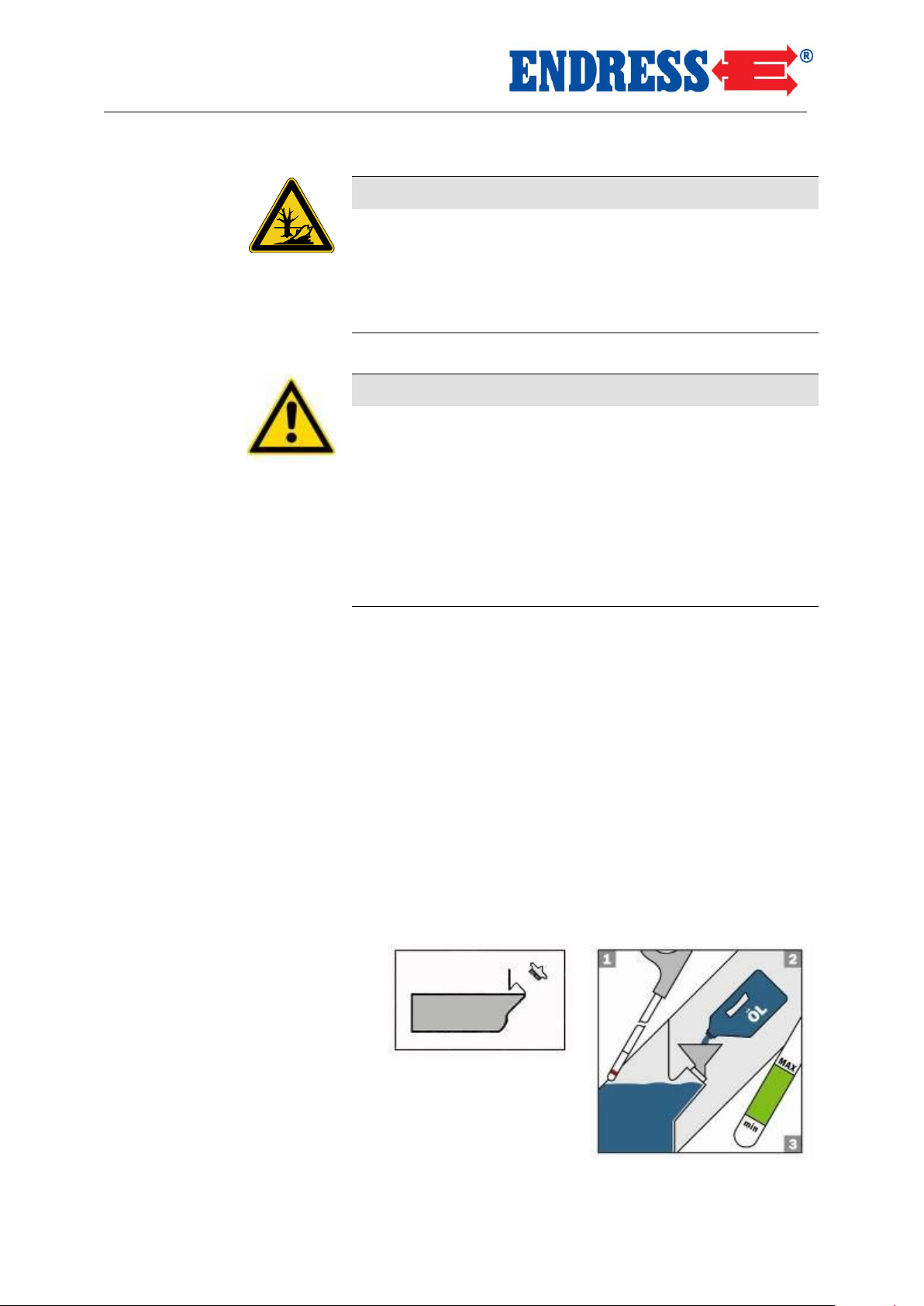

ACHTUNG!

Auslaufendes Motoröl verschmutzt Erdreich und Grundwasser.

 Kurbelkasten nicht maximal befüllen (Kontrolle der Füll-

menge am Ölmessstab).

 Einfüllhilfe verwenden.

ACHTUNG!

Falsches Motoröl zerstört den Motor. Bitte überprüfen Sie die durchschnittliche Umgebungstemperatur und füllen Sie die im folgenden aufgeführte Ölsorte ein:

 …. < 0° => SAE 10 oder 10W30; 10W40  0°-25° => SAE 20 oder 10W30; 10W40  25°-35° => SAE 30 oder 10W30; 10W40  35° > … =>SAE 40 oder 10W30; 10W40  Keine handelsüblichen Zusätze dem Öl beimischen.

Gerät mit Motoröl befüllen

Inbetriebnahme Stromerzeuger mit Motoröl befüllen

So befüllen Sie den Stromerzeuger mit Motoröl:

1. Öl-Messstab herausschrauben.

2. Abfüllhilfe in die Einfüllöffnung einführen.

(z.B. Einfülltrichter nicht im Lieferumfang)

3. Motoröl einfüllen bis zum Rand des Öleinfüllstutzens. (Ölmenge siehe Seite 38 „Technische Daten“).

4. Abfüllhilfe entfernen.

5. Öl-Messstab hineinschrauben.

6. Bei zu niedrigem Ölstand Befüllen wiederholen.

7. Öl-Messstab wieder aufschrauben

 Das Gerät ist mit Motoröl befüllt.

Page 25

VORSICHT!

Betriebsstoffe können brennen oder explodieren.

 Auslaufendes Motoröl und Benzin vermeiden.  Keine Starthilfsmittel verwenden.  Offenes Feuer und Funkenschlag vermeiden.

Schalterstellung

Funktion

Position

OFF

Geschlossen

horizontal

Offen

vertikal

Voraussetzungen

Kraftstoffversorgung

herstellen

4.5 Stromerzeuger starten

So gehen Sie vor, um den Stromerzeuger zu starten. Diese Vorraussetzungen müssen erfüllt sein:

 geprüfte elektrische Sicherheit  befüllter Kraftstoffbehälter  ausreichender Ölstand  ausreichende Luftzu- und -abfuhr  ausgeschaltete bzw. getrennte Verbraucher

Inbetriebnahme

Stromerzeuger starten

Die der Kraftstoffversorgung erfolgt über den Eigentank des Stromerzeugers.

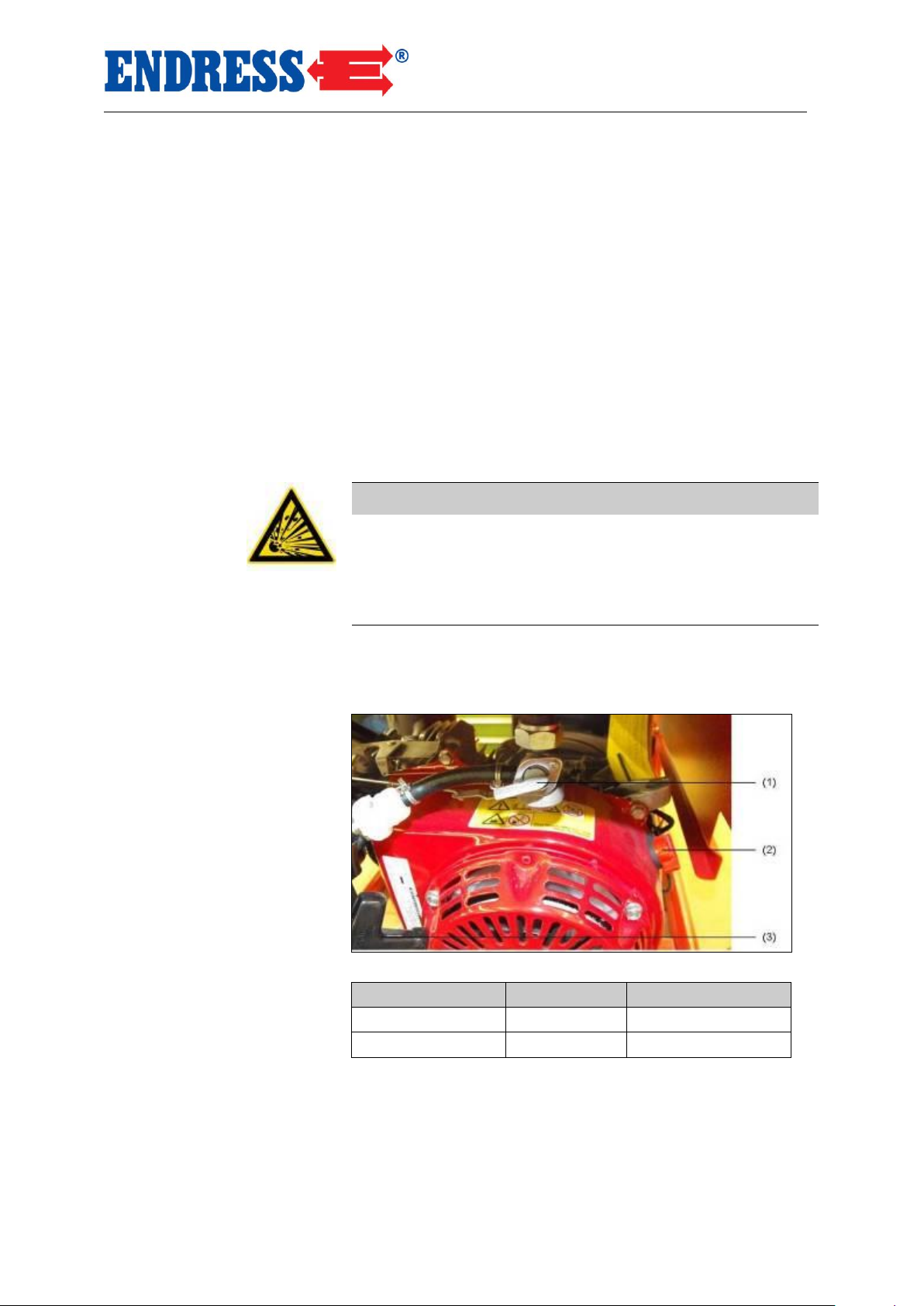

Abb. 4.1: Kraftstoffhahn öffnen / schließen

Tab. 4.1: Schalterstellungen Kraftstoffhahn.

Page 26

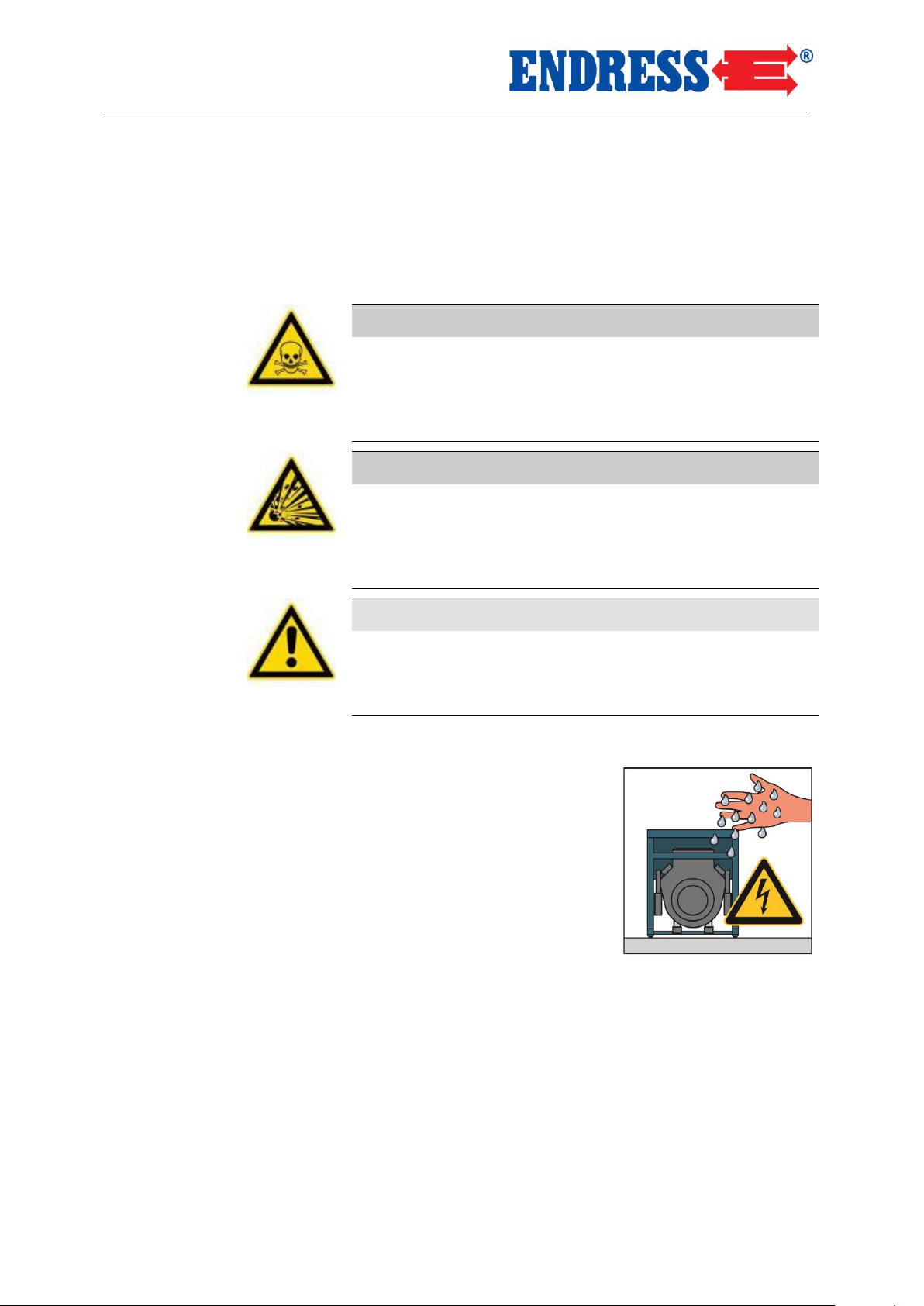

VORSICHT!

Abgase verursachen Erstickungserscheinungen bis hin zum Tod.

 Für ausreichende Belüftung sorgen.  Gerät nur im Freien betreiben.

VORSICHT!

Heiße Geräteteile können brennbare und explosive Stoffe entzünden.

 Brennbare Stoffe am Einsatzort vermeiden.  Explosive Stoffe am Einsatzort vermeiden.

ACHTUNG!

Hitze oder Nässe zerstören das Gerät.

 Überhitzung vermeiden (ausreichende Belüftung).  Nässe vermeiden.

Inbetriebnahme Stromerzeuger starten

So stellen Sie die Kraftstoffversorgung her:

1. Kraftstoffhahn auf Position „ON“ stellen.

 Die Kraftstoffversorgung ist hergestellt.

Page 27

Inbetriebnahme

HANDSTART

ELEKTROSTART

HINWEIS

Stromerzeuger starten

So starten Sie den Motor:

1. Choke in Startposition schieben „siehe Aufschrift Luftfil-

ter“ (nur bei kaltem Motor).

2. Motorschalter auf Position „ON“ stellen.

3. Seilgriff bis zum Druckpunkt langsam herausziehen,

dann mit einer schnellen gleichmäßigen Bewegung an-

ziehen.  Der Motor läuft an. Stützen Sie sich mit einer Hand auf dem Griff des Gerätes

ab, um sich das Anziehen zu erleichtern.

4. Choke in Grundstellung bringen.  Der Motor ist gestartet.

1. Choke in Startposition schieben „siehe Aufschrift Luftfil-

ter“ (nur bei kaltem Motor).

2. Schlüsselschalter ganz nach rechts in Pos. START dre-

hen bis Motor startet und dann loslassen.

 Der Motor läuft an.

3. Choke in Grundstellung bringen.  Der Motor ist gestartet.

Den Starter nur kurz (max. 5 – 10 sec) aktivieren. Motor nie mit abgeklemmter Batterie starten oder laufen lassen.

Die elektrischen Verbraucher können nach einer Warmlaufphase von ca. einer Minute angeschlossen bzw. zugeschaltet werden.

Page 28

VORSICHT!

Stromschläge verursachen Verletzungen bis hin zum Tod.

 Der Stromerzeuger darf nicht an andere Energievertei-

lungs- (z.B. die öffentliche Stromversorgung) und Energieerzeugungssysteme (z.B. andere Stromerzeuger) angeschlossen werden.

Voraussetzungen

Verbraucher anschließen

Inbetriebnahme Verbraucher anschließen

4.6 Verbraucher anschließen

So gehen Sie vor, um Verbraucher an den Stromerzeuger anzuschließen.

Diese Vorraussetzungen müssen erfüllt sein:

 gestarteter Stromerzeuger  abgeschlossene Warmlaufphase  ausgeschalteter Verbraucher

Sie können Verbraucher mit einem Schutzkontaktstecker 230 V Wechselstrom (oder 400 V Drehstrom nur ESE 506 / 606 DHS-GT) anschließen.

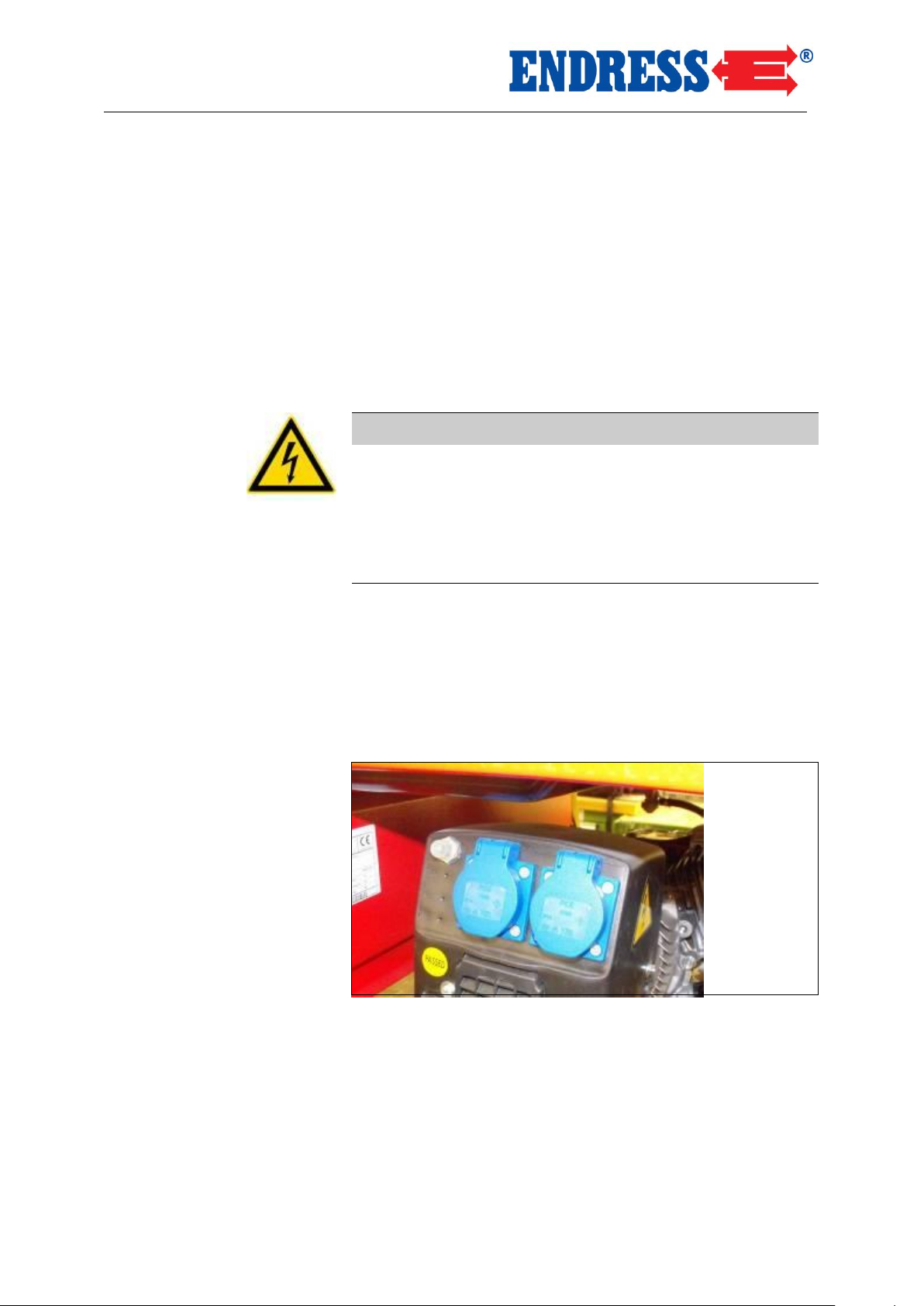

Abb. 4.2: Verbraucher anschließen

Page 29

4.7 Stromerzeuger ausschalten

VORSICHT!

Heiße Geräteteile können brennbare und explosive Stoffe entzünden.

 Brennbare Stoffe am Einsatzort vermeiden.  Explosive Stoffe am Einsatzort vermeiden.  Gerät abkühlen lassen.

So gehen Sie vor, um den Stromerzeuger auszuschalten.

Inbetriebnahme

Stromerzeuger ausschalten

So schalten Sie das Gerät aus:

1. Verbraucher abschalten oder trennen.

2. Motor ca. zwei Minuten weiterlaufen lassen.

Abb. 4.3: Motor ausschalten

3. Motorschalter Position „OFF“ stellen.  Der Motor ist aus.

4. Kraftstoffhahn auf Position „OFF“ stellen.

5. Gerät abkühlen lassen.  Das Gerät ist ausgeschaltet.

Page 30

ACHTUNG!

Auslaufendes Motoröl und Treibstoff verschmutzt Erdreich und Grundwasser.

Seltener Gebrauch

Lagerung

Voraussetzungen

Motoröl ablassen

Hinweis

Inbetriebnahme Stromerzeuger stilllegen

4.8 Stromerzeuger stilllegen

Wird der Stromerzeuger nur selten verwendet, können sich Schwierigkeiten beim Starten ergeben.

Um diesen Problemen vorzubeugen sollte der Stromerzeuger ca. 30 Minuten pro Woche laufen.

Benötigen Sie den Stromerzeuger über einen längeren Zeitraum nicht, legen Sie den Stromerzeuger still und lagern ihn ein.

So gehen Sie vor, um den Stromerzeuger stillzulegen. Diese Vorraussetzungen müssen erfüllt sein:

 ausgeschaltete bzw. getrennte Verbraucher  ausgeschaltetes Gerät  Gerät noch etwas warm

So lassen Sie das Motoröl im Stromerzeuger ab:

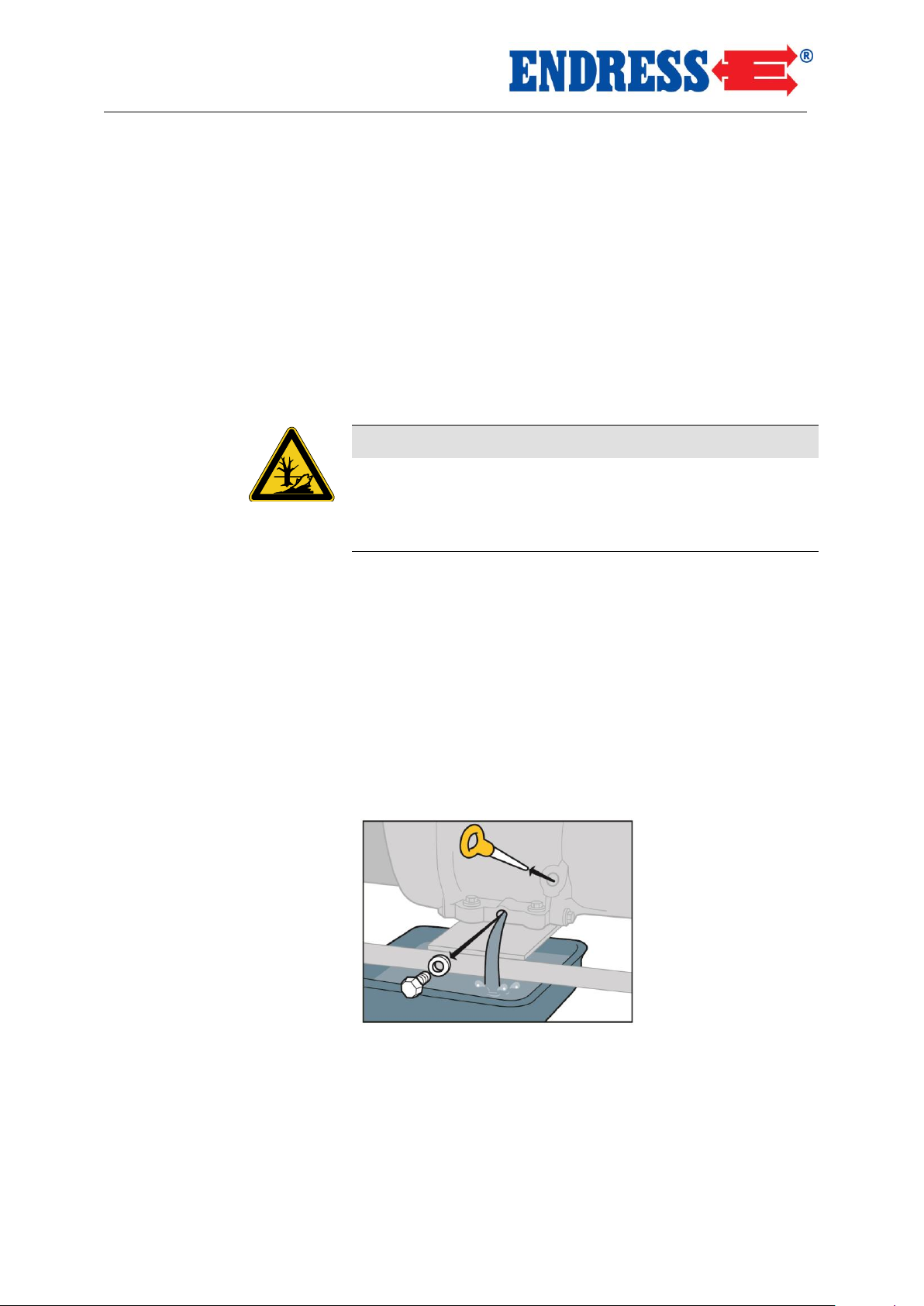

Abb. 4.4: Öl-Ablassschraube entfernen

1. Öl-Auffangbehälter unter die Öl-Ablassschraube stellen. Das Fassungsvermögen des Auffangbehälters ist unter-

schiedlich je nach Modell (0,6 bis 1,1 Liter).Genaue Angaben finden Sie auf der Seite 38 in der Tabelle „Motor-Ölmenge“.

Page 31

Inbetriebnahme

VORSICHT!

Auslaufendes Benzin kann brennen oder explodieren.

 Auslaufendes Benzin vermeiden.  Gerät ist ausgeschaltet.  Gerät ist abgekühlt.  Offenes Feuer und Funkenschlag vermeiden.

Umweltschutz

Benzintank entleeren

HINWEIS

Stromerzeuger stilllegen

2. Öl-Ablassschraube mit Gabelschlüssel lösen und entfer-

nen.

3. Motoröl ablassen. Verbrauchte oder restliche Betriebsstoffe sind entsprechend

der am Einsatzort geltenden Vorschriften zum Umweltschutz dem Recycling zuzuführen.

4. Öl-Ablassschraube wieder einschrauben und mit Gabel-

schlüssel festziehen.

 Das Motoröl ist abgelassen.

So entleeren Sie den Benzintank des Stromerzeugers:

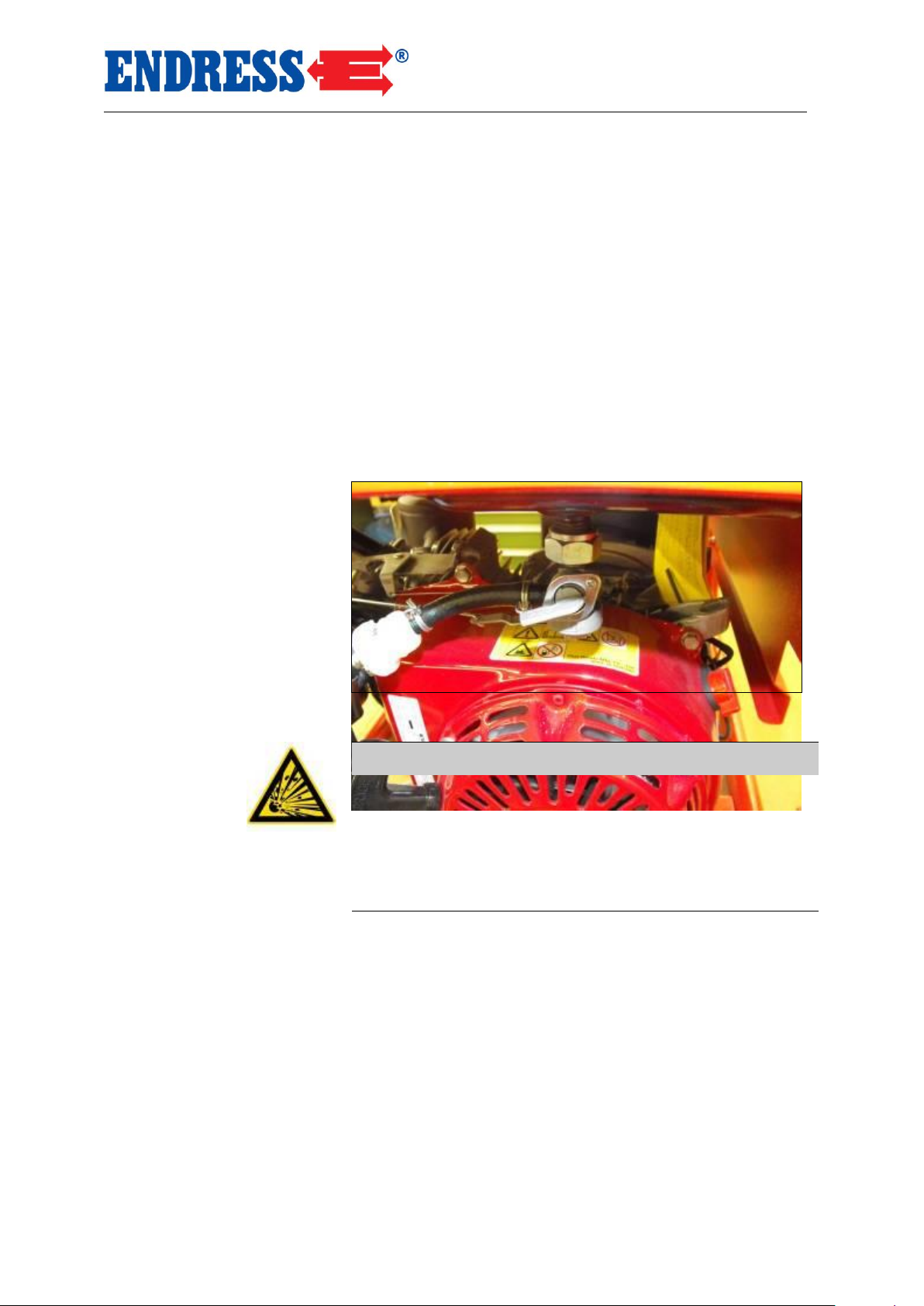

Abb. 4.5: Kraftstoffhahn schließen

1. Auffangbehälter neben den Stromerzeuger stellen. Das Fassungsvermögen des Auffangbehälters ist unter-

schiedlich je nach Modell. Genaue Angaben finden Sie auf der Seite 38 in der Tabelle „Tankinhalt“.

2. Kraftstoffhahn auf „OFF“ stellen.

3. Treibstoffschlauch vorsichtig vom Vergaser lösen und in

den Auffangbehälter richten.

4. Kraftstoffhahn auf „ON“ stellen.  Benzin wird abgelassen.

Page 32

Umweltschutz

Motorraum konservieren

Voraussetzungen

Inbetriebnahme Stromerzeuger stilllegen

Verbrauchte oder restliche Betriebsstoffe sind entsprechend der am Einsatzort geltenden Vorschriften zum Umweltschutz dem Recycling zuzuführen.

5. Kraftstoffhahn auf „OFF“ stellen.

6. Treibstoffschlauch wieder vorsichtig am Vergaser befes-

tigen.

 Das Benzin ist abgelassen.

So konservieren Sie den Motorraum des Stromerzeugers:

Diese Vorraussetzungen müssen erfüllt sein:

 ausgeschaltetes Gerät  kein Treibstoff mehr im Tank  Kraftstoffhahn steht auf „OFF“

Abb. 4.6: Zündkerzenstecker abziehen

1. Zündkerzenstecker abziehen

2. Zündkerze mit Zündkerzenschlüssel herausschrauben.

3. Ca. 1 ml Öl in die Öffnung für die Zündkerze geben.

4. Zündkerze wieder einschrauben und festziehen.

5. Seilzug für den Motorstart mehrere Male langsam zie-

hen, damit sich das Öl im Motorraum verteilt.

6. Zündkerzenstecker wieder aufstecken  Der Motorraum ist konserviert.

Page 33

Inbetriebnahme

Luftfilter reinigen

Umweltschutz

Stromerzeuger stilllegen

So reinigen Sie den Luftfilter des Stromerzeugers:

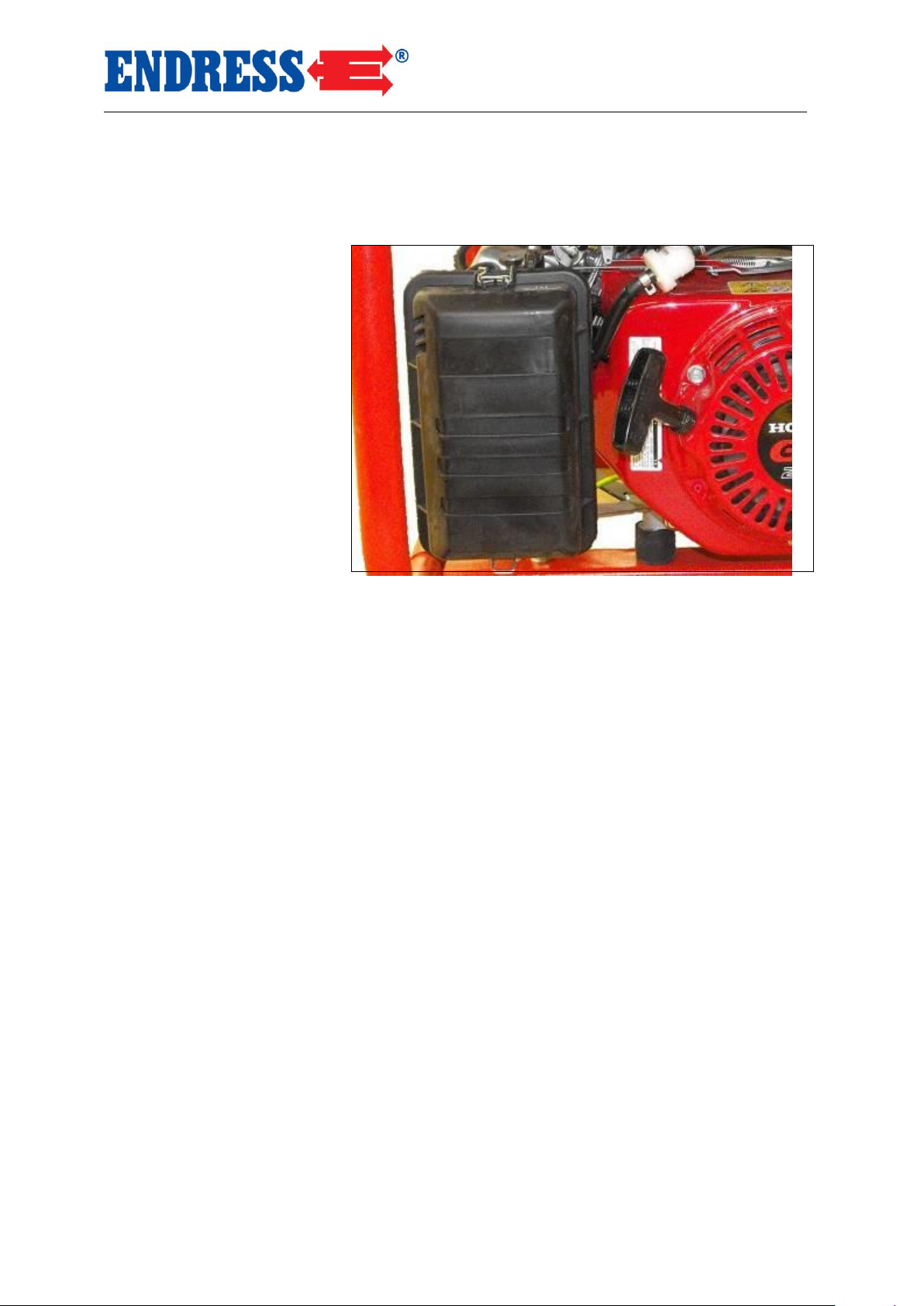

Abb. 4.7: Luftfilter entfernen

1. Luftfilterdeckel vom Luftfiltergehäuse entfernen.

2. Luftfiltereinsatz in einem geeigneten Behälter in warmem

Wasser mit Spülmittel oder mit nicht brennbarem Waschbenzin reinigen.

3. Motoröl auf Filter gießen und überschüssiges Öl heraus-

drücken.

4. Luftfilter einsetzen.

5. Luftfilterdeckel wieder an Luftfiltergehäuse anbringen  Luftfilter ist gereinigt und montiert.

Verbrauchte oder restliche Betriebsstoffe und Reinigungsmittel sind entsprechend der am Einsatzort geltenden Vorschriften zum Umweltschutz dem Recycling zuzuführen.

Page 34

Wartungsarbeit

Zeitintervall in Monaten oder Betriebsstunden

bei jedem

Gebrauch

Erster Mo-

nat oder

20h

Alle 3 Mo-

nate oder

50h

Alle 6 Mo-

nate oder

100h

Jedes

Jahr oder

alle 300h

Ölstand kontrollieren

Öl wechseln

Luftfilter überprüfen

Luftfilter reinigen

Luftfilter auswechseln

(X)1

Zündkerzen überprüfen/einstellen

Zündkerzen wechseln

Ablagerungsbecher reinigen

Brennraum reinigen

alle 500h

(2)

Lehrlaufdrehzahl überprüfen/einstellen

(2)

Ventilspiel überprüfen/einstellen

(2)

Kraftstofftank und -filter wechseln

Bereich um Schalldämpfer, Gestänge und Federn reinigen

Stromerzeuger warten Wartungsplan

5 Stromerzeuger warten

In diesem Abschnitt nicht beschriebene Wartungs- bzw. Reparaturarbeiten dürfen nur vom Personal des Herstellers ausgeführt werden.

5.1 Wartungsplan

Die Wartungsarbeiten sind nach den angegebenen Zeitintervallen in der Honda Motorenbedienungsanleitung durchzuführen. Zusätzlich sollten vor jedem Betrieb die Schraubverbindungen überprüft werden und falls erforderlich das Gerät gereinigt werden.

Wartungsarbeiten dürfen nur von hierzu geeigneten Personen ausgeführt werden.

Alle im Wartungsplan aufgeführten Wartungsarbeiten führen Sie entsprechend den Angaben in der Betriebs- und Wartungsanleitung des Motors aus.

Wir empfehlen, diese Arbeiten von einer autorisierten END-

RESS Servicestation ausführen zu lassen.

Page 35

Wartungsarbeit

Zeitintervall in Monaten oder Betriebsstunden

bei jedem

Gebrauch

Erster Mo-

nat oder

20h

Alle 3 Mo-

nate oder

50h

Alle 6 Mo-

nate oder

100h

Jedes

Jahr oder

alle 300h

Sitz von Schrauben, Muttern und Bolzen prüfen

Elektrische Sicherheit

Zustand und Dichtigkeit der Kraftstoffleitungen und Anschlüsse prüfen.

Alle 2 Jahre

(2)

(falls erforderlich austauschen)

nur Papiereinsatz

von einem ENDRESS-Vertragshändler durchzuführen

5.2 Elektrische Sicherheit prüfen

Stromerzeuger warten

Elektrische Sicherheit prüfen

Die elektrische Sicherheit darf nur von hierzu autorisiertem Personal geprüft werden.

Die elektrische Sicherheit ist entsprechend der einschlägigen VDE-Bestimmungen, EN- und DIN-Normen und speziell der Unfallverhütungsvorschrift BGV A3 in den jeweiligen gültigen Fassungen vor jedem Betrieb zu prüfen.

Page 36

Störung

mögliche Ursache

Abhilfe

Kein Strom aus den Steckdosen

Maschinendrehzahl zu niedrig

*Maschinendrehzahl einstellen

Offene oder kurzgeschlossene Verkabelung

Verbraucher prüfen

Läufer oder Statorwicklung offen/kurzgeschlossen

*Wicklungswiderstand testen, falls notwendig, Wicklung erneuern

Geringe Ausgangsspannung bei Nulllast

Maschinendrehzahl zu niedrig.

*Maschinendrehzahl einstellen

Läufer oder Statorwicklung offen/kurzgeschlossen

*Wicklungswiderstand testen, falls notwendig Wicklung erneuern

Hohe Ausgangsspannung bei Nulllast

Maschinendrehzahl zu hoch

*Maschinendrehzahl einstellen

Geringe Ausgangsspannung unter Last

Maschinendrehzahl bei Volllast zu niedrig

*Maschinendrehzahl einstellen Zuviel Last vorhanden

Vorhandene Last reduzieren

Unausgeglichene Last vorhanden

Gesamte Last wegnehmen, dann wieder einzeln aufbringen, um festzustellen, welche hiervon die ungleichmäßige Funktion hervorruft.

Geräuschvoller Betrieb

Lose Generator- oder Maschinenschraube

Alle Montageteile festziehen

Ungleichmäßige Ausgangsspannung

Hilfe bei Schwierigkeiten

6 Hilfe bei Schwierigkeiten

In diesem Abschnitt finden Sie die von geeigneten Personen während des Betriebs behebbaren Schwierigkeiten beschrieben.

Jede auftretende Schwierigkeit ist mit ihrer möglichen Ursache und der jeweiligen Maßnahme zur Behebung beschrieben.

Ist eine Schwierigkeit mit untenstehender Tabelle nicht zu beheben, hat das autorisierte Personal den Stromerzeuger umgehend außer Betrieb zu setzen und das zuständige und autorisierte Servicepersonal zu informieren.

*Für diese Prüfung bzw. Reparatur wird eine Servicestation empfohlen

Page 37

Hilfe bei Schwierigkeiten

Störung

mögliche Ursache

Abhilfe

Kurzschluss Generatorfeld/last

*Wicklungswiderstand prüfen, Feldwicklung austauschen, falls notwendig Lastvorrichtungen auf Kurzschluss prüfen. Defekte Lastvorrichtung auswechseln.

Fehlerhaftes Lager

*Lager auswechseln.

Maschine läuft nicht an

Kein Kraftstoff

Kraftstoff prüfen

Kraftstoffhahn in Position “OFF”

Kraftstoffhahn in Öffnungsposition bringen „ON“

Motorschalter in „OFF“ Position

Motorschalter in „ON“ - Position bringen

Zündkerzenstecker verschmutzt oder lose

Zündkerzenstecker reinigen. Öffnung einstellen, auswechseln, falls notwendig

Zündkerze verschmutzt

Zündkerze reinigen, erneuern falls notwendig

Tab. 6.1: Schwierigkeiten beim Betrieb des Stromerzeugers

*Für diese Prüfung bzw. Reparatur wird eine Servicestation empfohlen

Page 38

Bezeichnung

Modell

ESE 206 HS-GT

ESE 306 HS-GT

ESE 406 HS-GT (ES)

Generator

synchron

Frequenz / Schutzart

50 Hz / IP 23

Nennspannung

230 V 1~

Max. Leistung (LTP) VA

2900

3400

5100

Dauerleistung (COP) Watt

2200

2600

3900

Nennleistungsfaktor cos/

(phi)

0,9

Motortyp

Honda GX160 1-Zyl. 4-Takt OHV

luftgekühlt

Honda GX200 1-Zyl. 4-Takt OHV

luftgekühlt

Honda GX270 1-Zyl. 4-Takt OHV luft-

gekühlt

Hubraum in cm³

163

196

270

Leistung (3000 U/min) kW

2,5

3,3

4,6

Tankinhalt (Liter)

Schalldruckpegel am Arbeitsplatz L

88dB(A)

89dB(A)

Schalldruckpegel in 7m Entfernung L

71dB(A)

72dB(A)

Schallleistungspegel ** LWA

96dB(A)

97dB(A)

Länge in mm

637

800

Breite in mm

473

538

Höhe in mm

500

576

Gewicht kg

61 / 66 (E-Start)

Motor-Ölmenge

0,6 Liter

1,1Liter

Technische Daten

*gemessen in 1m Abstand und 1,6m Höhe entsprechend ISO 3744 (Teil10) **gemessen entsprechend ISO 3744 (Teil10)

Technische Daten

7 Technische Daten

In diesem Abschnitt finden Sie die Technischen Daten zum Betrieb des Stromerzeugers beschrieben.

Tab. 7.1: Technische Daten Stromerzeuger T1

Page 39

Bezeichnung

Modell

ESE 506 DHS-GT

ESE 606 HS-GT (ES)

ESE 606 DHS-GT (ES)

Generator

synchron

Frequenz / Schutzart

50 Hz / IP 23

Nennspannung

230 V 1~

400 V 3~

230 V 1~

400 V 3~

Max. Leistung (LTP) VA

4200

6300

7200

5500

8300

Dauerleistung (COP) Watt

2800

4300

5500

3700

5600

Nennleistungsfaktor cos/

(phi)

0,9

0,8

0,9

0,8

Motortyp

Honda GX270 1-Zyl. 4-Takt OHV luftgekühlt

Honda GX390 1-Zyl. 4-Takt OHV luftgekühlt

Hubraum in cm³

270

389

Leistung (3000 U/min) kW

4,6

6,0

Tankinhalt (Liter)

Schalldruckpegel am Arbeitsplatz L

89dB(A)

Schalldruckpegel in 7m Entfernung L

72dB(A)

Schallleistungspegel ** LWA

97dB(A)

Länge in mm

800

Breite in mm

538

Höhe in mm

576

Gewicht kg

73 / 78 (E-Start)

81 / 86 (E-Start)

Motor-Ölmenge

1,1Liter

1,1 Liter

*gemessen in 1m Abstand und 1,6m Höhe entsprechend ISO 3744 (Teil10) **gemessen entsprechend ISO 3744 (Teil10)

Technische Daten

Tab. 7.2: Technische Daten Stromerzeuger T2

Page 40

Bezeichnung

Wert

Einheit

Aufstellhöhe über Normalnull

< 100

[m]

Temperatur

< 25

[°C]

relative Luftfeuchtigkeit

< 30

[%]

Leistungsreduzierung

je zusätzliche

Einheit

1 %

100

[m]

4 %

[°C]

Leitung

max. Leitungs-

länge

Einheit

HO 7 RN-F (NSH öu) 1,5 mm2

[m]

HO 7 RN-F (NSH öu) 2,5 mm2

100

[m]

ENDRESS Elektrogerätebau GmbH

ESE 206 HS-GT

Neckartenzlinger Straße 39

Generating set ISO 8528

D-72658 Bempflingen, Germany

Pr (COP)

2,2 kW

S/N

112300/ 00001

cos φr

0,9

50Hz

Ur 1~

230 V

10,9A

hmax

1000m

Tmax

40°C

Class

Mfg

2011

41 kg

Nennleistung in kW

Seriennummer

Nennleistungsfaktor

Nennfrequenz in Hertz

Nennspannung in Volt

Nennstrom in Ampere

Internationale Schutzklasse

Maximale Aufstellhöhe in Metern

Maximale Umgebungstemperatur

Ausführungsklasse

Baujahr

Masse in Kilogramm

Umgebungsbedingungen

Leistungsminderung

Verteilungsnetz

Erklärung Typenschild

Technische Daten

Tab. 7.3: Umgebungsbedingungen des Stromerzeuger

Tab. 7.4: Leistungsminderung des Stromerzeuger in Abhängigkeit von

den Umgebungsbedingungen

Tab. 7.5: Maximale Leitungslänge des Verteilernetzes in Abhängigkeit

vom Leitungsquerschnitt

Page 41

Gewährleistung

8 Gewährleistung

Bei gewerblichem Einsatz beträgt die Garantie 6 Monate ab Kaufdatum. Bei Gewährleistungsanspruch oder Ersatzteilbedarf wenden Sie sich bitte an den Händler bei dem Sie

unser Produkt gekauft haben. Beachten Sie bitte, dass Sie Ihrem defekten Gerät in jedem Fall folgende Unterlagen beifügen:

 Kaufbeleg (Kassenzettel oder Rechnung)

 Beschreibung des aufgetretenen Mangels

Service – Hotline

Telefon:+49(0)7123-9737-44 E-Mail: [email protected]

ENDRESS Elektrogerätebau GmbH●Neckartenzlinger Straße 39●D 72658 Bempflingen

Telefon: +49-(0)-7123-9737-0 Telefax: +49-(0)-7123-9737-50 E-Mail:[email protected]

Page 42

Konformitätserklärung

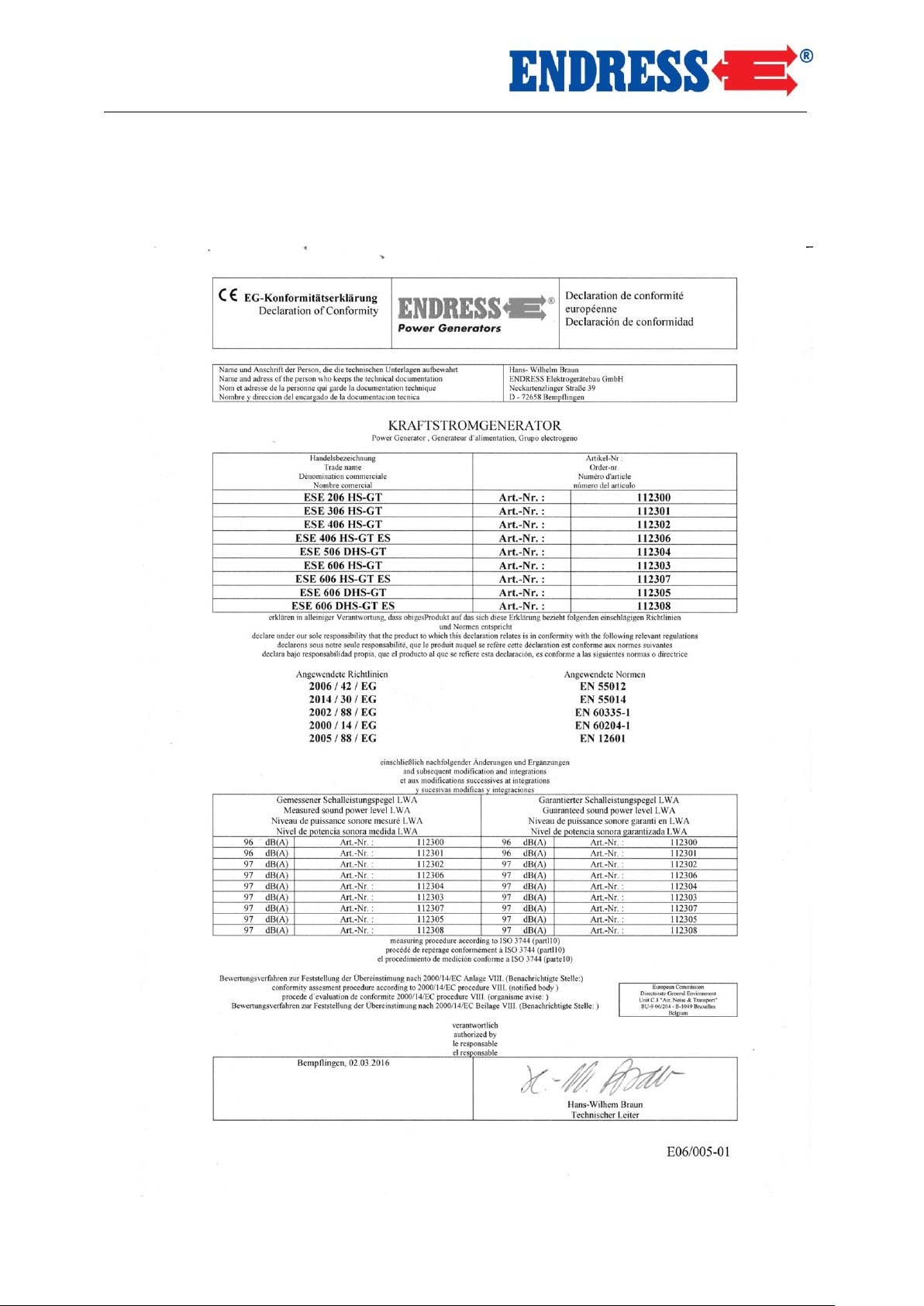

9 Konformitätserklärung

Page 43

Konformitätserklärung

Page 44

Zubehör: Radsatz als Option erhältlich

Machen Sie sich’s leichter mit dem passenden Radsatz für Ihren Stromerzeuger:

Erhältlich als Zubehör für folgende Modelle: ESE 406 / 506 / 606 (D)HS-GT (ES) Bestell Nr. 161 026

Notizen
